| Tipo de producto | Termostato de ambiente |
| Marca | Gewiss |
| Modelo | GW12705 |
| Alimentación | 230 V ~ 50/60 Hz |
| Rango de ajuste | +5 °C a +35 °C |
| Gradiente térmico | ±0,5 °C a 20 °C |
| Tipo de salida | Relé con contacto inversor (NO/NC) |
| Grado de protección | IP30 |
| Sección máxima de los cables | 2,5 mm² |
| Clase de aislamiento | Clase II |
| Temperatura de funcionamiento | 0 °C a +50 °C |
| Normas de referencia | EN55014-1, EN55014-2, EN61000-3-2, EN61000-3-3 |
| Funciones principales | Modo verano/invierno, conmutación manual |
| Controles | Botón giratorio con escala de temperatura (5-35 °C) |
| Indicadores luminosos | LED amarillo (localización), LED verde (estado salida) |
| Altura de instalación recomendada | 1,50 a 1,70 m del suelo |
| Conexión eléctrica | Bornes L (fase), N (neutro), 1 (NO), 2 (común), 3 (NC) |
| Mantenimiento y limpieza | Limpiar con un paño seco, no usar productos agresivos |
| Seguridad | Instalación por personal cualificado, desconectar la alimentación antes de intervenir |
| Reparabilidad | Piezas de repuesto disponibles en el fabricante |
| Peso | Aproximadamente 150 g |
| Dimensiones (aprox.) | 80 x 80 x 30 mm |
Preguntas frecuentes - GW12705 Gewiss
Preguntas de los usuarios sobre GW12705 Gewiss
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Termostato en formato PDF gratis! Encuentra tus instrucciones GW12705 - Gewiss y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. GW12705 de la marca Gewiss.
MANUAL DE USUARIO GW12705 Gewiss
Termostato electrónico verano/invierno
Atencion - Importante
Atencion! La seguridad del aparato está garantizada solo si se respetan las instrucciones\ aquí incluidas. Por lo tanto esnecessary leerlas y conservas.
Según lo dispuesto por las normas HD 384 / IEC364 referidas a los aparatos para uso dométrico y similar, los productos de la gama Chorus se pueda instalar en ambientes no polvorrientos y en los lugares donde no se requiere una protección especial contra la penetración del agua.
La organized de ventas GEWISS está a su disposicion para aclaraciones e informaciones sociales.
INDICE
DESCRIPCION GENERAL DEL PRODUCTO pág.
-Funciones 28
INSTRUCCIONES PARA LA INSTALACION
- Lógica aplicativa 29
- Conexion electrolycas 31
INSTRUCCIONES PARA EL EMPLEO
- Mandos y signalizaciones 32

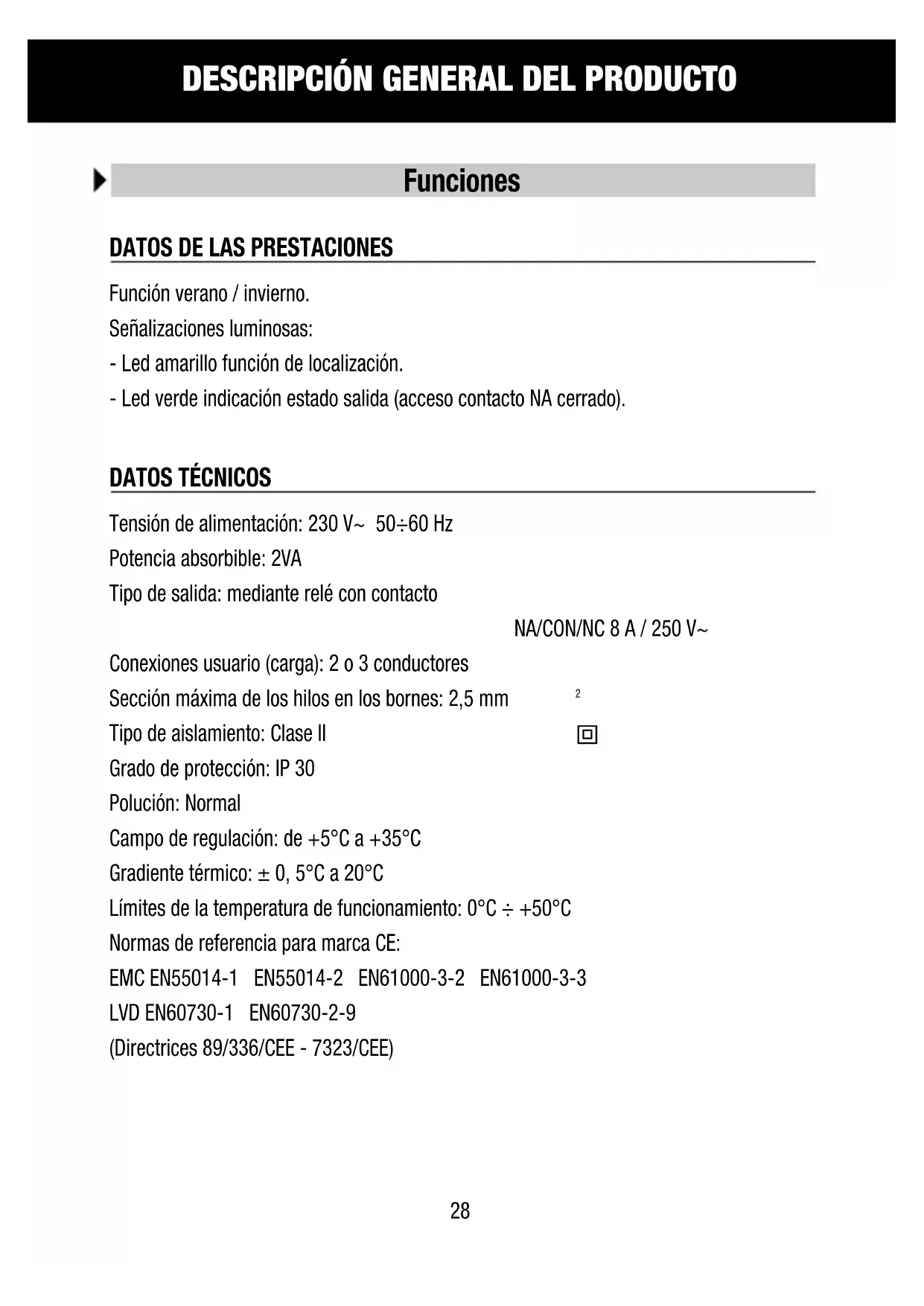

Funciones
DATOS DE LAS PRESTACIONES
Función verano / invierno.
Señalizaciones luminosas:
- Ledamarillofunciondelocalizacion.
- Led verdeindicacion estado salute (accesocontactoNAcerrado).
DATOS TÉCNICOS
Tensión de alimentación: 230 V~ 50÷60 Hz
Potencia absorbible: 2VA
Tipo de salute: mediante relé con contacto
Conexiones usuario (carga): 2 o 3 conductores
Sección Tmaxima de los hilos en los bornes: 2,5 mm
Tipo de aislamento: Clase II
Grado de proteccion: IP 30
Polución: Normal
Campo de regulación: de +5^ a +35^
Gradienté t érmico: ± 0, 5°C a 20°C
Limites de la temperatura de funciona: 0^ ÷ +50^
Normas de referencia para marca CE:
EMC EN55014-1
EN55014-2
EN61000-3-2
EN61000-3-3
LVD EN60730-1
EN60730-2-9
(Directrices 89/336/CEE - 7323/CEE)
INSTRUCCIONES PARA LA INSTALLACION

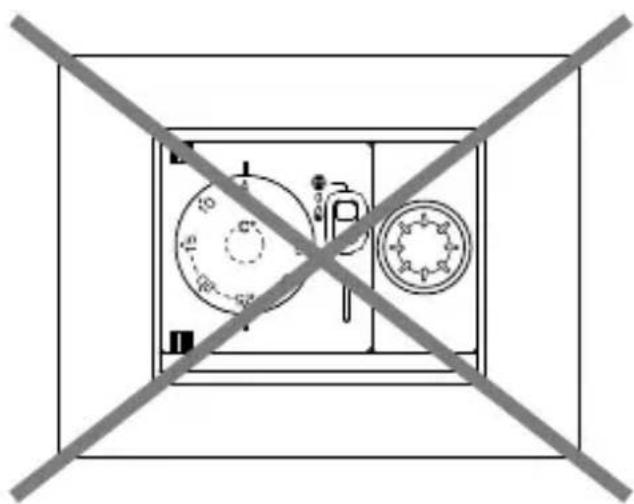

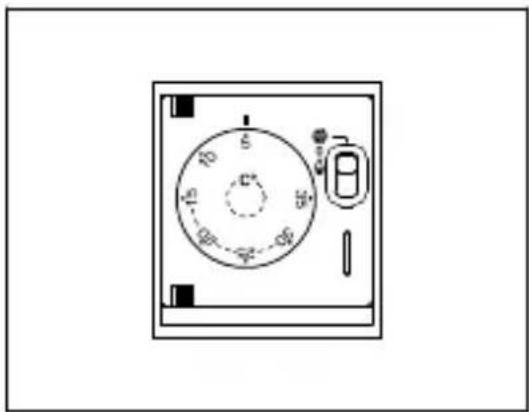

Logica aplicativa
OK
INSTRUCCIONES PARA LA INSTALLACION

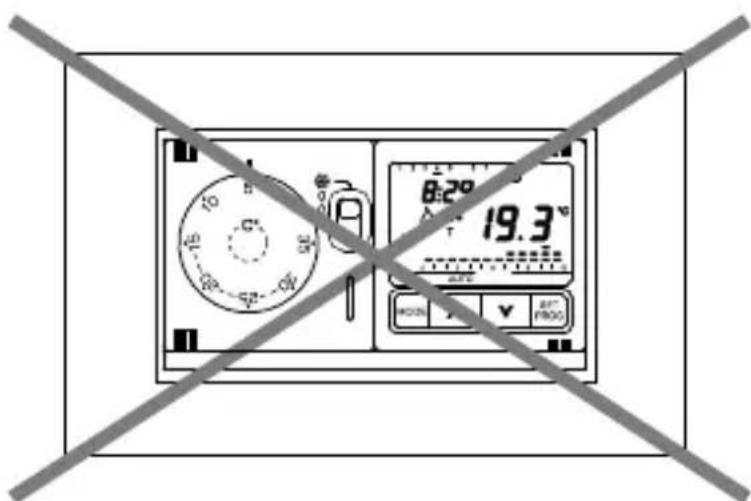

Logica aplicativa

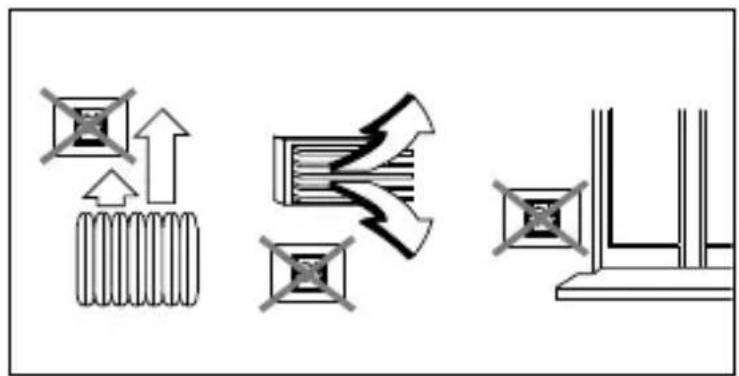

Consejos para la colocacion:

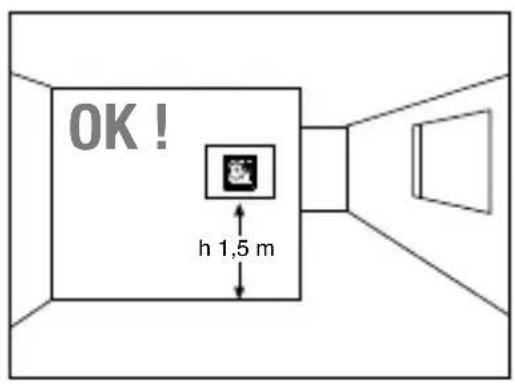

Instalar el termostato en cota 1,50 ÷ 1,70 m desde el suelo, lejos de fuentes de calor, tomas de aire, puertas o ventanas.

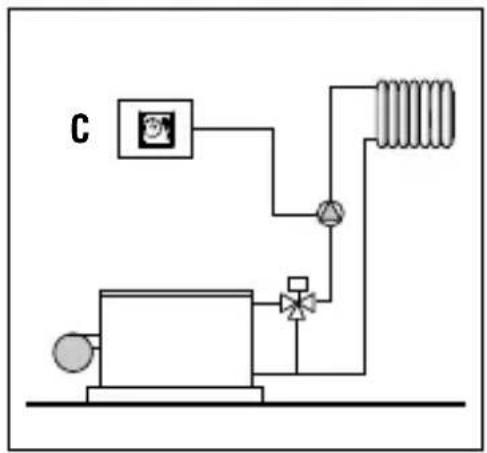

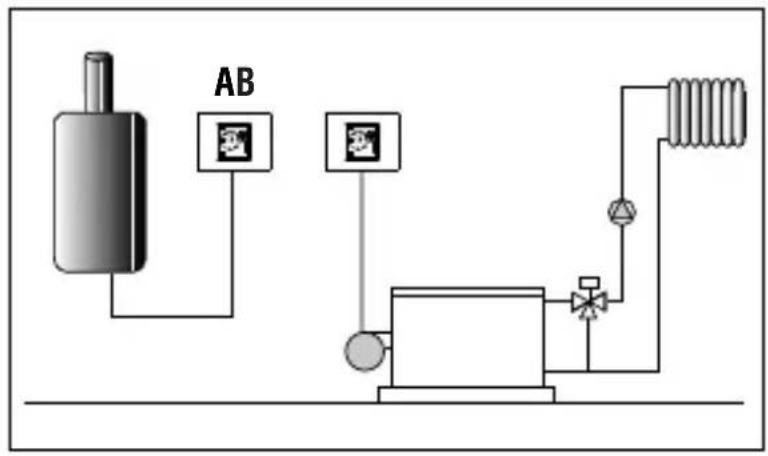

Instalaciones de calefaction con termostato que dirige:
A Caldera mural
B Quemador
C Bomba de circulación

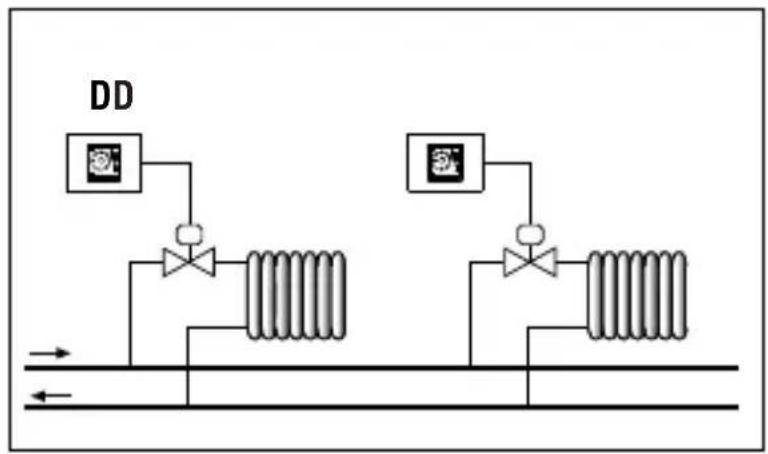

D Electrovalvula de zona
NOTA: Los ejemplos incluidos en lasuma documentacion son de principio
INSTRUCCIONES PARA LA INSTALLACION
Conexiones electricas
Important: La instalación y la connexion electrónica de los dispositivos y equipos tienen que serledgea cabopersonal qualificado y segun las normas y leyes en vigor.El fabricante no se asume ninguna responsabilidad en lo que concieire al empleo de productos querequirean particularesnormas de ambientey/o instalacion,cuya responsabilidad corre a cargo del instalador.
Atencion: antes de efectuar la instalacion del aparato, hay que desactivar la tension de red.
Con la tension de red desactivada:
Conectar los cables de alimentacion a las bornas n^ L (Linea) y n^ N (Neutro).
Conectar a las bornas los cables del dispositivo a controlar:
$$ n ^ {\circ} 1 = \text {c o n t a c t o N A} $$
$$ n ^ {\circ} 2 = \text {c o m u n} $$
$$ n ^ {\circ} 3 = \text {c o n t a c t o N C} $$
Con fuertes cargas inductivas (bombas y electrovalvulas) se aconseja conectar un filtro RC en paralelo respecto a la energia.

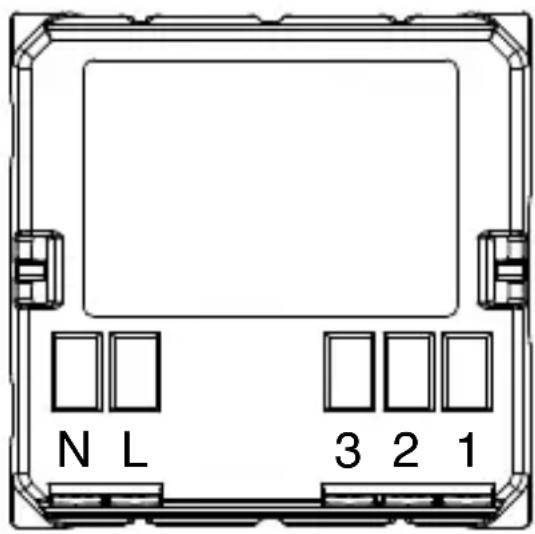

Bornas de cableado
Alimentación: L - Fase
N - Neutro
Relé de salute: 1 = contacto NA
$$ 2 = \mathrm {c o m u n} $$
$$ 3 = \text {c o n t a c t o N C} $$

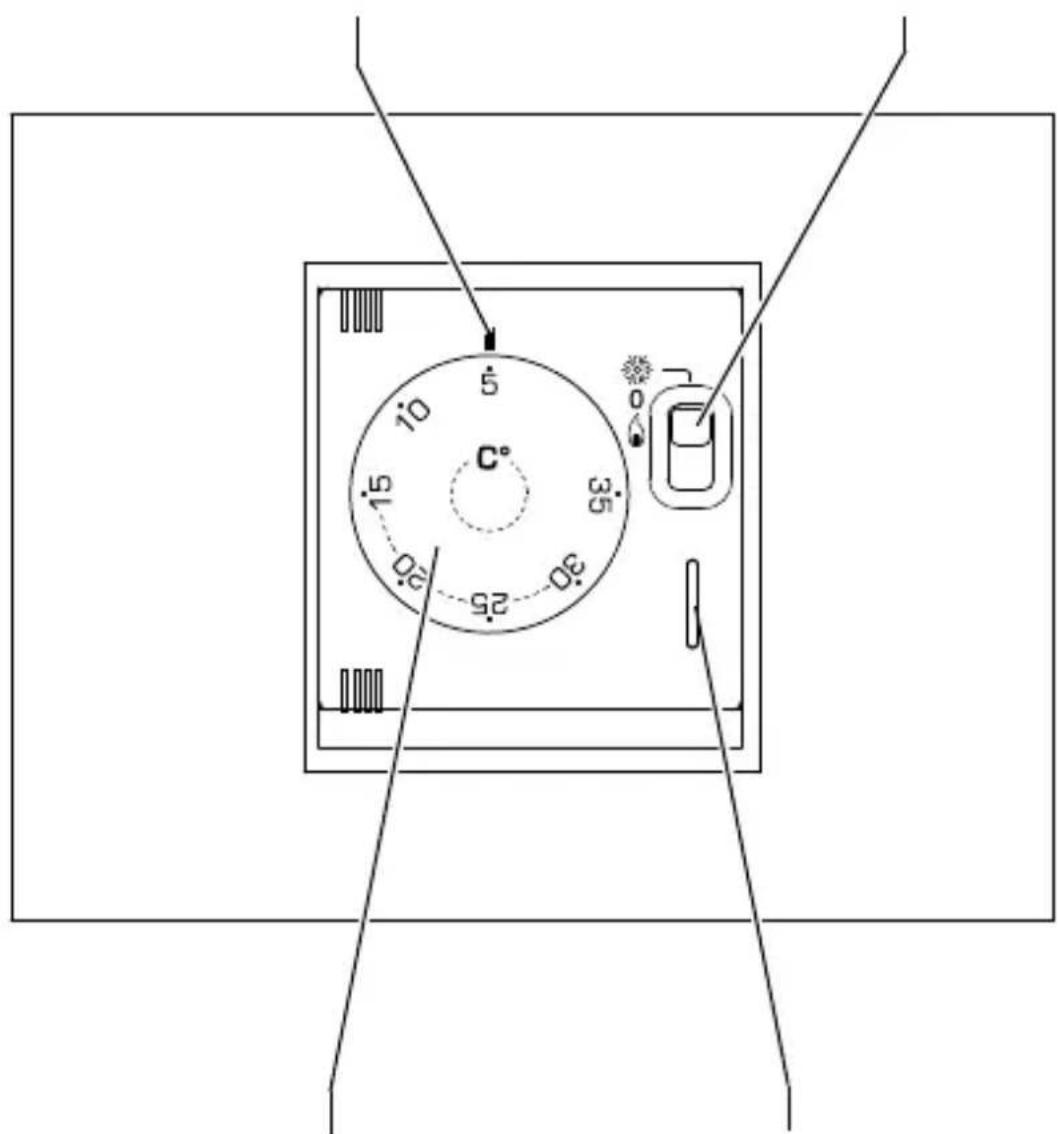

INSTRUCCIONES PARA EL EMPLEO
Mandos y seals转化iones
Aguja indicadora
de referencia
para fijación temperatura
Selector para regulación
modo de trabajo
verano OFF /invierno
Manecilla con escalata
temperatas: 5^÷ 35^
Led sealilacion estado
de la carga:
encendido = energia activada
