GigaCam 4 - Caméra de surveillance MARMITEK - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques Techniques	Résolution vidéo HD 1080p, vision nocturne, angle de vue 90°, détection de mouvement, audio bidirectionnel.
Utilisation	Idéale pour la surveillance intérieure et extérieure, installation facile, compatible avec les smartphones et tablettes via application dédiée.
Maintenance et Réparation	Nettoyage régulier de l'objectif, mise à jour du firmware via l'application, support technique disponible.
Sécurité	Chiffrement des données, accès sécurisé par mot de passe, notifications en temps réel en cas de détection de mouvement.
Informations Générales	Garantie de 2 ans, dimensions compactes, alimentation par câble, options de stockage sur cloud ou carte SD.

FOIRE AUX QUESTIONS - GigaCam 4 MARMITEK

Comment configurer ma MARMITEK GigaCam 4 pour la première fois ?

Pour configurer votre MARMITEK GigaCam 4, téléchargez l'application dédiée sur votre smartphone, suivez les instructions à l'écran pour connecter la caméra à votre réseau Wi-Fi et créez un compte si nécessaire.

Que faire si ma caméra ne se connecte pas au Wi-Fi ?

Assurez-vous que le mot de passe Wi-Fi est correct et que la caméra est à portée du routeur. Redémarrez votre routeur et réinitialisez la caméra si le problème persiste.

Comment visualiser le flux vidéo en direct de ma caméra ?

Ouvrez l'application MARMITEK sur votre smartphone, connectez-vous à votre compte, puis sélectionnez la GigaCam 4 dans la liste des appareils pour accéder au flux vidéo en direct.

La qualité de l'image est mauvaise, que puis-je faire ?

Vérifiez la connexion Wi-Fi et assurez-vous que la caméra est placée dans un endroit bien éclairé. Vous pouvez également ajuster les paramètres de qualité vidéo dans l'application.

Comment réinitialiser ma MARMITEK GigaCam 4 aux paramètres d'usine ?

Pour réinitialiser la caméra, appuyez sur le bouton de réinitialisation situé à l'arrière de l'appareil pendant environ 10 secondes jusqu'à ce que les LED clignotent.

Puis-je utiliser la caméra à l'extérieur ?

La MARMITEK GigaCam 4 est conçue pour une utilisation intérieure. Pour l'extérieur, il est recommandé d'utiliser un modèle spécifiquement conçu pour résister aux intempéries.

Comment gérer les notifications de détection de mouvement ?

Dans l'application, accédez aux paramètres de la caméra, puis activez ou désactivez les notifications de détection de mouvement selon vos préférences.

Que faire si je ne reçois pas de notifications sur mon smartphone ?

Vérifiez que les notifications sont activées dans les paramètres de l'application et dans les paramètres de votre smartphone. Assurez-vous également que l'application dispose des autorisations nécessaires.

Comment mettre à jour le firmware de ma caméra ?

Les mises à jour du firmware se font via l'application MARMITEK. Allez dans les paramètres de la caméra et suivez les instructions pour vérifier et installer les mises à jour disponibles.

La caméra ne s'allume pas, que faire ?

Vérifiez que la caméra est correctement alimentée et que l'adaptateur secteur fonctionne. Essayez de la brancher sur une autre prise électrique si nécessaire.

MODE D'EMPLOI GigaCam 4 MARMITEK

GIGACAM 4 Caméra sans fil avec récepteur

Merci de votre achat de la Marmitek GIGACAM 4. Afin de profiter au maximum de votre achat, nous vous conseillons de dire attentivement ce mode d'emploi. Respecter tous les consels pour unemploi en sécurité de ce produit.

1. AVENTISSEMENTS DE SECURITE

• Afin d'eviter un court-circuit, ce produit (à l'exception de laamera d'extérieur ellememe) ne doit être utilisé qu'à l'intérieur, et uniquement dans des endroits secs. Ne pas exposer les composants à la pluie ou à l'humidité. Ne pas utiliser à côté de ou pres d'une baignoire, une piscine, etc.
• Ne pas exposer les composants de votre système à des températures extrémentement élevées ou à des sources de lumières tropfortes.
• Toute utilisation impropre, toute modification ou réparation effectuee vous-meme annule la garantie. Marmitek n'accepte aucune responsabilité dans le cas d'une utilisation impropre du produit ou d'une utilisation autre que celle pour laquelle le produit est destiné. Marmitek n'accepte aucune responsabilité pour dommage conséquent, autre que la responsabilité civile du fait des produits.
• Ce produit n'est pas un jouet et doit être range hors de la portée des enfants.
• Ne jamais ouvrir le produit: l'appareil contient des éléments qui sont sous tension très dangereuse. Les réparations ou l'entretien ne doivent être effectuels que par des personnes compétentes.
• Brancher l'adaptateur secteur sur le réseau électrique seulement après avoir vérifié que la tension d'alimentation correspond à la valeur indiquée sur les plaques d'identification. Ne jamais brancher un adaptateur secteur ou un cordon d'alimentation lorsque celui-ci est endommagé. Dans ce cas, veuillage contacter votre fournisseur.

2. APPLICATION ET FONCTIONNEMENT

La GIGACAM 4 est un système deamera sans fil. Les images de laamera sont envoyées à travers les planchers et les murs, au recepteur qui peut être raccordé à un téléviseur.

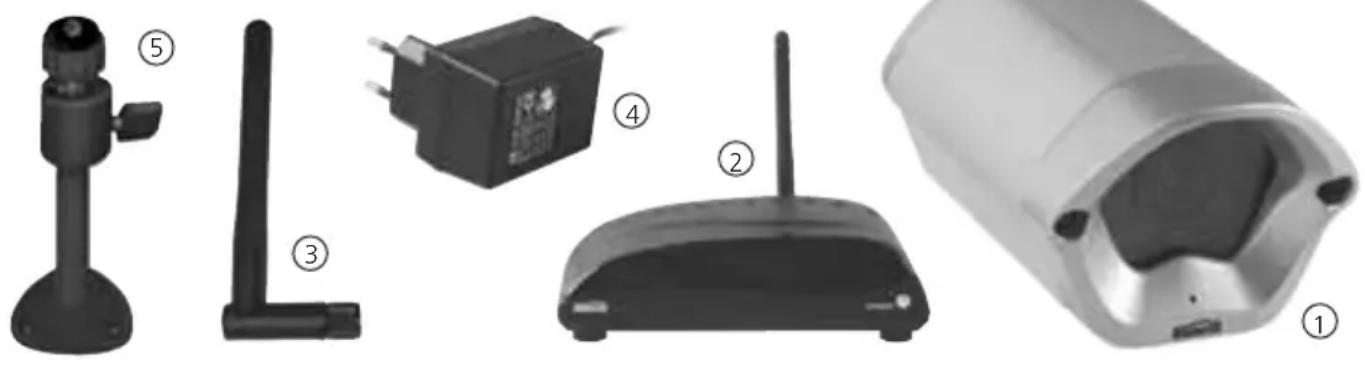

3. SET CONTENT

1. Caméra sans fil
2. Récepteur
3. Antenne pour camera et récepteur

4. Adaptateur secteur pour caméra et récepteur

5. Etrier mural

6. Cable Scart
7. Guide utiliseur

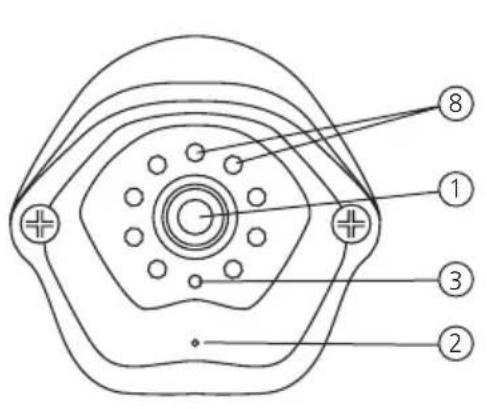

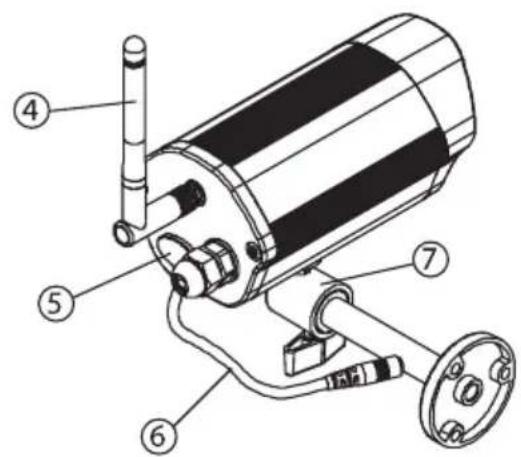

4. GIGACAM 4 CAMERA SANS FIL

1. Objectif de camera
2. Microphone
3. Indicateur de canal
4. Antenne 2,4 GHz
5. Couvercle pour interrupteur de canal
6. Branchement pour Adaptateur secteur
7. Etrier mural
8. Led IR pour vue de nuit (seulement pour "Caméra n/b sans fil avec vision nocturne" optionnelle, voir chapre 8)

4.1. MISE EN SERVICE DE LA CAMERA

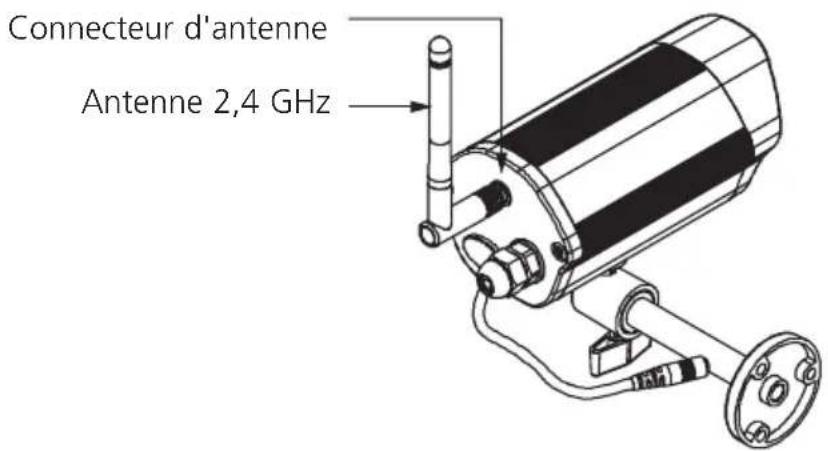

1. Visser l'antenne 2,4 GHz fournie sur le dessus de laamera. Mettre l'antenneABOUT.

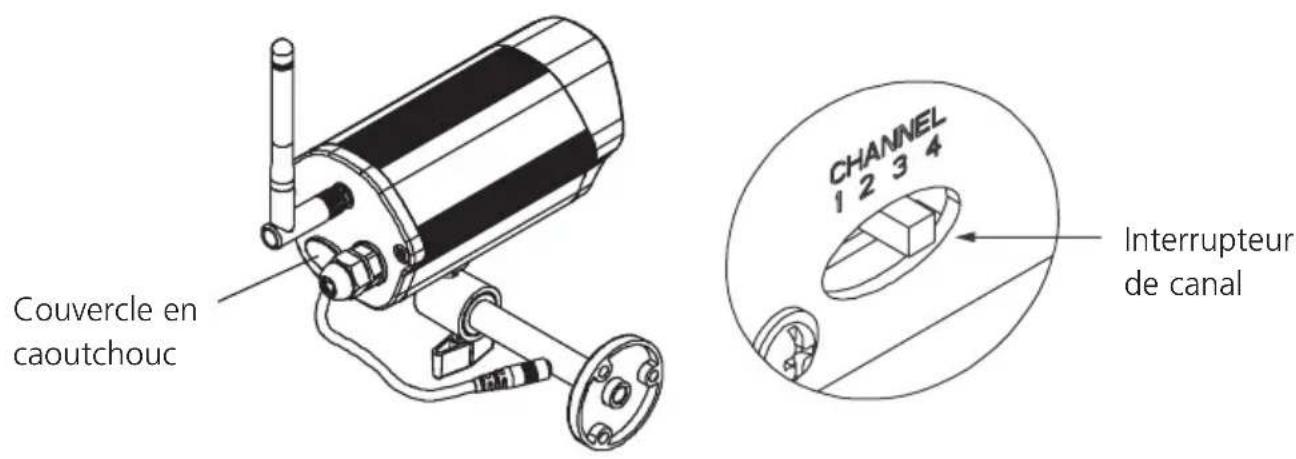

1. L'émetteur et le récepteur doivent être régés au même canal. Laamera a été prérgée en usine au canal deamera 1. Normalement vous n'avez pas besoin de modifier ce réglage. Toutefois, s'il y a des brouillages, vous pouvez modifier le réglage de laamera et du récepteur à un autre canal. L'interrupteur pour le réglage du canal se trouve sous le couvercle en caoutchouc, sur le dos de laamera (voir la figure).

1. Brancher l'adaptateur secteur sur laamera (6) et brancher l'adaptateur dans une prise murale.
2. L'indicateur de canal (3) clignote 1, 2, 3 ou 4 fois pour indiquer quel canal a eté régle (canal 1 = 1 fois, canal 2 = 2 fois, etc.).

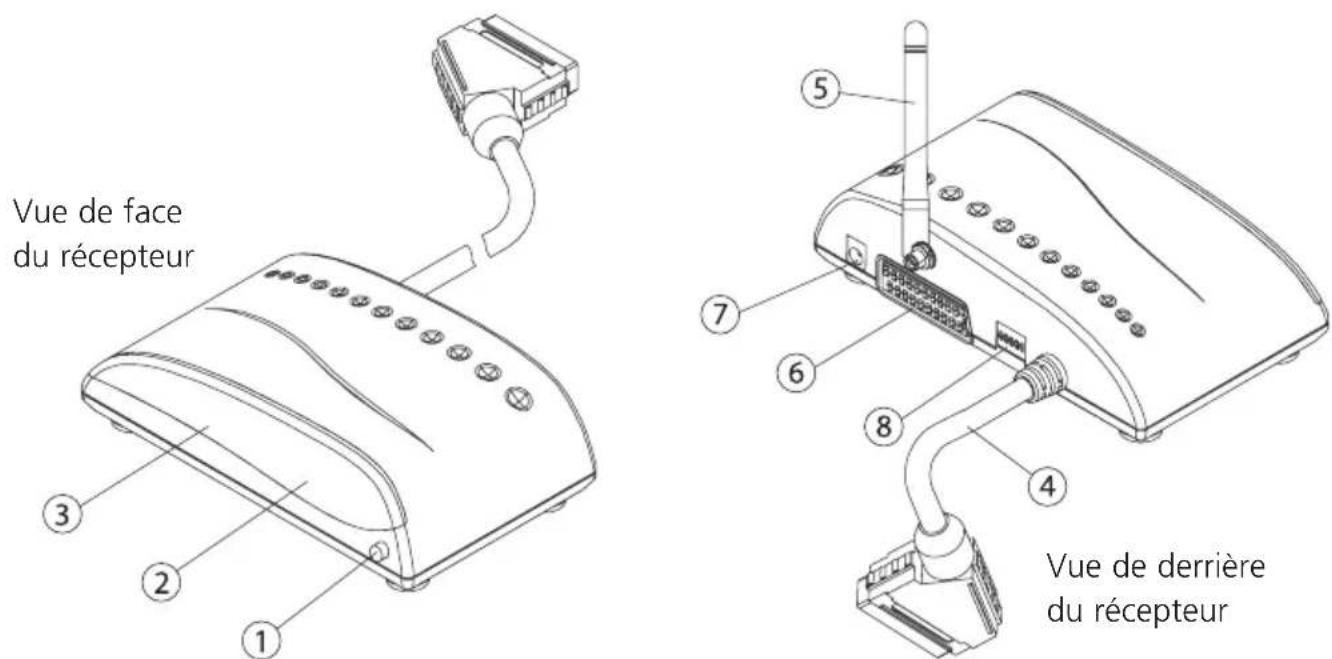

5. RECEIVER

1. INTERRUPTEUR MARCHE/ARRET
2. Indicateur de puissance
3. Indicateur de canal
4. Câble de sortie AV avec fiche Scart
5. Antenne 2,4 GHz
6. Entreev AV (Scart)
7. Branchement pour adaptateur secteur
8. Reglage pour canal et temps de commutation

5.1. MISE EN SERVICE DU RECEPTEUR

1. Visser l'antenne 2,4 GHz fournie sur le dessus du recepteur. Mettre l'antenneABOUT.

2. Brancher l'adaptateur secteur sur le récepteur et brancher l'adaptateur dans une prise murale.

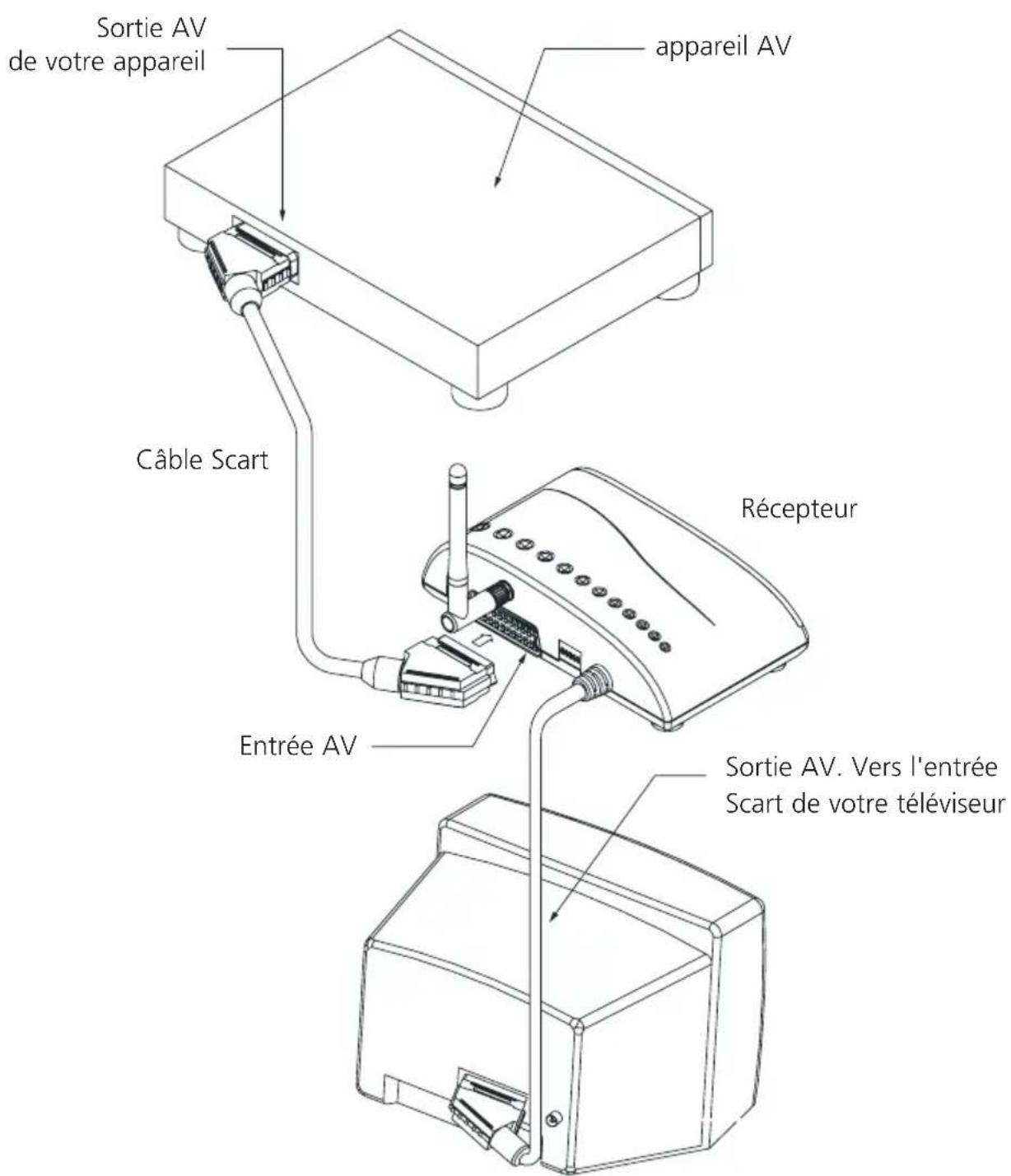

3. Brancher le récepteur sur votre téléviseur comme indiqué dans la figure.

Sur l'entrée (6) du récepteur vous pouvez brancher un apparéil (DVD, magnétoscope, récepteur satellite, etc.). Lorsque vous arrêtez le récepteur par le bouton (1), l'image de votre apparéil est transmise. Lorsque vous actionné le récepteur, l' image disparaît de votre apparéil et l' image de laamera apparait.

Le récepteur a été prérégla en usine au canal 1. L'interrupteur pour le réglage du canal se trouve sur le dos du récepteur (8).

Réglage pour canal 1

1. L'émetteur et le récepteur doivent être régles au même canal. S'il y a des brouillages, vous modifiez le réglage de laamera vers un autre canal.
2. Actionner le récepteur en appuyant sur l'interrupteur MARCHE/ARRET (1)
3. Actionner vous telèviseur vers la sortie AV (numéro 0 ou AV/Scart).
4. Maintenant vous voyagez l'image de votreamera sur votre téléviseur.
5. L'indicateur de canal (3) clignote régulierement 1, 2, 3 ou 4 fois pour indiquer quel canal a été régle (canal 1 = 1 fois, canal 2 = 2 fois, etc.).

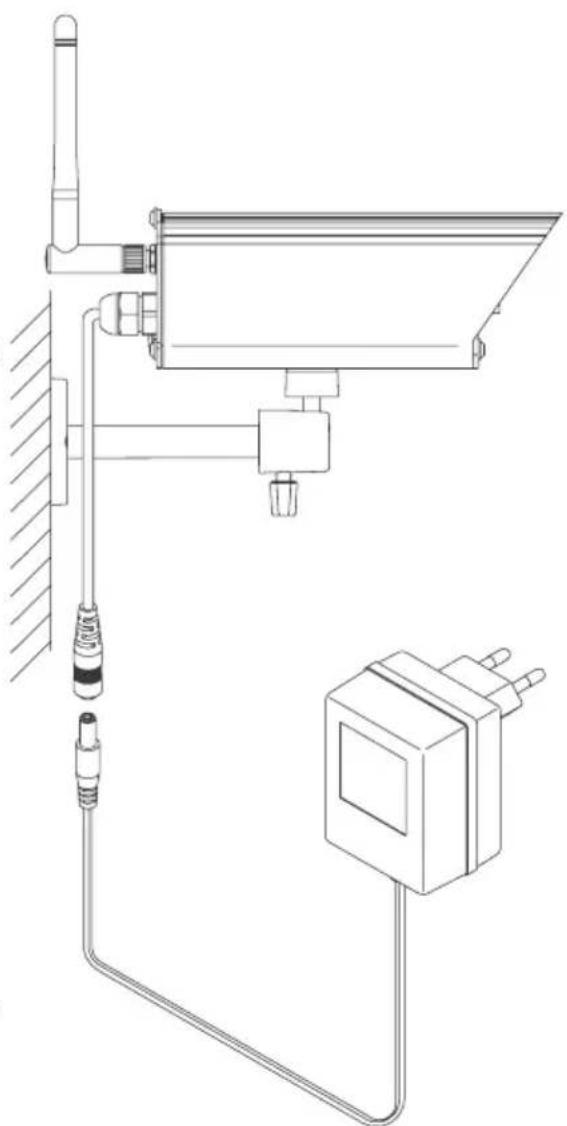

6. MONTAGE DE LA CAMERA

La plage de réception entre laamera et le récepteur dépend des conditions locales, mais est en moyenne de 15 à 30 metres.

Laamera estétancheauxprojectionsd'eau selonlanormeIP44.Laamerapeutdevenirhumide,desjetsd'eau durs ou de la pluie battante peuvent pénétrer al'intérieur de laamera et risquent d'endommagervoireamera.C'estpourquoilacamera doitetreinstalléea1abri(sousla sailliede toit,l'avant-toit,unauvent,etc.).

Le signal de laamera passé à travers des planchers et des murs. Le chemin du signal n'est pas une ligne exactement droite. C'est que les signaux devient lors du passage de murs, planchers et autres obstacles. Ainsi il se peut que, lorsque vous déplacez laamera sur une distance réduite (souvent il suffit de la déplacer de quelques centimétres), la réception s'améliore de façon importante. C'est pourquoi nous vous conseillons de chercher d'abord l'endroit auquel la plage de réception est optimale, avant de procéder au montage définitif de votreamera.

Installer l'étrier mural, et poser laamera. Faire un passage dans le mur pour le raccordement de l'adaptateur secteur. La fiche de connexion entre laamera et l'adaptateur doit de préférence être installée à l'intérieur.

L'ADAPTATEUR SECTEUR LUI-MEME DOIT TOUJOURS ETRE INSTALLLE A L'INTERIEUR.

7. CHANGER AUTOMATIQUEMENT ENTRE LES IMAGES DE LA CAMERA

Vous pouvez combiner au maximum 4 caméras avec un seul récepteur. Le récepteur change automatiquement entre les images de laamera. Dans ce cas, chaqueamera doit être régée à un nombre de canal différent.

Vous pouvez faire changer le récepteur entre les images de plusieurs caméras, en mettant plus d'un des interrupteurs de canal du récepteur dans la position ON. Le temps de commutation est de 4 ou 8 secondes, en fonction du réglage de l'intervalomètre (T).

Les premiers 4 interrupteurs seront à l'actionnement des canaux 1, 2, 3 et 4.

Avec l'interrupteur T vous sélectionnez un temps d'intervalle de 4 ou de 8 secondes.

Lors de l'emploi d'une seuleamera:

Canal de camera 1 activé. L'indicateur de canal du récepteur clignote 1 fois avec des intervalles de 4 secondes

Canal de camera 3 activé. L'indicateur de canal du récepteur clignote 3 fois avec des intervalles de 8 secondes.

Lors de l'emploi de plusieurs caméras

Les canaux deamera 1 et 3 sont activés en alternance.. Letemps d'intervalle est de 4 secondes. L'indicateur de canal du récepteur clignote d'abord 1 fois, et 4 secondes plus tard il clignote 3 fois pour indiquer le canal deamera activé.

Les canaux deamera 1, 2 et 3 sont activés en alternance.. Le temps d'intervalle est de 8 secondes. L'indicateur de canal du récepteur clignote d'abord 1 fois, et 8 secondes plus tard il clignote 2 fois, et encore 8 secondes plus tard il clignote 3 fois pour indiquer le canal deamera activé.

8. CAMERAS SUPPLEMENTAIRES

Les caméras ci-dessous sont disponibles séparément:

GiGACAM 4Caméra couleur sans fil

Cetteamera est identique à laamera fournie dans votre ensemble.

Art. No. 09621 (Version de l'Europe)

Art. No. 09624 (Version UK)

GiGACAM 4 Caméra n/b sans fil avec vision nocturne (0,5 lux)

La combinaison d'une technique deamera CCD extrémement sensible avec 9 LED infrarouges permettent à cetteamera d'avoir une vue de nuit de quelques metres.

Art. No. 09623 (Version de l'Europe)

Art. No. 09626 (Version UK)

9. QUESTIONS FREQUEMENT POSEES

Est-ce que la GIGACAM 4 cause un conflit avec mon réseau sans fil (WLAN /WIFI / 802.11)?

Les deux systèmes fonctionnent dans la même bande de fréquences (2,4 GHz). Toutefois, vous pouze selectionner des canaux différents, tant pour votre système GIGACAM 4 que pour votre système WLAN. Ainsi il est souvent possible de faire fonctionner les deux systèmes en même temps.

Est-ce que je peux voir les images de maamera à plusieurs endroits ?

Oui, pour cela il est préférible d'acheter un deuxième ensemble GIGACAM 4. Les caméras et les récepteurs peuvent être interchangés.

Visitor notre www.marmitek.com > Customer service pour une liste à jour des questions féquement posées sur votre produit.

10. DONNEES TECHNIQUES

GiGACAM 4 Caméra couleur sans fil - Art. No. 09621

Elément camera: 1/3" CMOS couleur

Objectif: F 1,8/f6,0mm 64^ objectif grand-angulaire

Système video: PAL

Nombre de pixels: 628(H) x 582 (V)

Résolution: 380 lignes d'image

Sensibilité: 3 lux

Microphone: Condenseur Electret

Puissance d'émission: 10 dBm

IP Class; IP44

Fréquences 2,4 GHz: 2.411 GHz

2.432 GHz

2.453 GHz

2.473 GHz

Tension d'alimentation: 12VDC, 500mA

GIGACAM 4 Récepteur - Art. No. 27173

Sensibilité de réception: -80dBm ~ -30dBm

Niveau de sortie video: 1Vpp type 75 Ohm

Niveau de sortie audio: 1Vpp type 600 Ohm

Fréquences 2,4 GHz: 2.411 GHz

2.432 GHz

2.453 GHz

2.473 GHz

Transmission Scart:

(Scart entree vers Scart sortie): CVBS Video, Stereo audio, source select

Tension d'alimentation: 12VDC, 500mA

Données techniques camera n/b sans fil avec vision nocturne GIGACAM 4 optionnelle:

GiGACAM 4 Caméra n/b sans fil avec vision nocturne Art. No. 09623

Élementtera:1/3",CCD noir et blanc

Objectif: F 2,0/f3,6mm 90^ objectif grand-angulaire

Système video: CCIR

Nombre de pixels: 500(H)× 582 (V)

Résolution: 420 lignes d'image

Sensibilité: 0,5 lux

Microphone: Condenseur Electret

Puisance d'émission: 10 dBm

IP Class: IP44

Fréquences 2,4 GHz: 2.411 GHz

2.432 GHz

2.453 GHz

2.473 GHz

Tension d'alimentation: 12VDC, 500mA

GIGACAM 4

Par la presente Marmitek BV déclare que l'appareil GigaCam4 est conforme aux exigences essentielles et aux autres dispositions pertinentes de la directives:

Directive 1999/5/CE du Parlement européen et du Conseil, du 9 mars 1999, concernant les équipements hertziens et les équipements

terminaux de télécommunications et la reconnaissance mutuelle de leur conformité

Directive 89/336/CEE du Conseil du 3 mai 1989 concernant le rapprochement des législations des États membres relatives à la compatibilité electromagnétique

Informations environnementales pour les clients de l'Union europeenne

The directive européenne 2002/96/CE exige que l'équipment sur lequel est apposse ce symbole sur le produit et/ou son emballage ne soit pas jéré avec les autres ordres menagères. Ce symbole indique que le produit doit éliminer dans un circuit distinct de celui pour les déchets des menages. Il est deiore responsabilité de jeter ce matériel ainsi que tout autre matériel électrique ou Electronique par les moyens de collecte instiqués par le gouvenement et les possoups publics des collectivités territoriales. L'élimination et le recyclage enonne et due forme ont pour but de lutter contre l'impact nefaste

potentiel de ce type de produits sur l'environnement et la sanite publique. Pour plus d'informations sur le mode d'élimination de vote ancien équipement, veuillerz prendre contact avec les pouvoir publics locaux, le service de traitement des déchets, ou l'endetroit où vous avez acheté le produit.
