BEDIENUNGSANLEITUNG GigaCam 4 MARMITEK

GIGACAM 4 Funkkamera mit Empfänger

Herzlichen Glückwunsch zum Erwerb der Marmitek GIGACAM 4. Damit Sie optimal von ihrer Kamera genießen konnen, empfehlen wir Ihnen, zunachst die Gebrauchsanleitung sorgfältig durchzULEsen.itte beachten Sie samtliche Angaben in Bezug auf eine sichere Nutzung these Produktes.

1. SICHERHEITSHINWEISE

• Um Kurzschluss vorzubeugen,这点s Produktitte (ausgen. der AuBenkamera selbst) ausschlieBlich innerhalb des Hauses und nur in trockenen Räumen nutzen. Setzen Sie die Komponenten nicht Regen oder Feuchtigkeit aus. Nicht neben oder nahe eines Bades, Schwimmbades usw. verwenden.
• Setzen Sie die Komponente Ihres Systems nicht extrem hohen Temperaturen oder starken Lichtquellen aus.
• Bei einer zweckwidrigen Verwendung, selbst angebrachten Veränderungen oder selbst ausgeführten Reparaturen verfallen alle Garantiebestimmungen. Marmitek übernimmt bei einer falschen Verwendung des Produkts oder bei einer anderen Verwendung des Produktes als für den vorgesehenen Zweck keinerlei Produktthaftung. Marmitek übernimmt für Folgeschäden keine andere Haftung als die gesetzliche Produktthaftung.
• Dieses Produkt ist kein Spielzeug. Außer Reichweite von Kindern halten.
• Das Produkt niemals öffnen: Das Gerät enthalt Bestandteile mit lebensgefährlicher Stromspannung. Überlassen Sie Reparaturen oder Wartung nur Fachleuten.
• Schließen Sie den Netzadapter erst dann an das Stromnetz an, nach dem Sie überprüft haben, ob die Netzspannung mit dem auf dem Typenschild angegeben Wert übereinstimmt. Schlieben Siemials einen Netzadapter oder ein Netzkabel an, wenn diese beschädigt sind. In thisum Fall erhmen Sie Kontakt mit ihrer Lieferanten auf.

2. ANWENDUNG UND BETRIEB

Die GIGACAM 4 ist ein Funkkamera system. Die Bilder der Kamera werden durch Wände und Decken hindurch an den Empfänger, der an einen Fernseher angeschlossen wird, versendet.

3. SET-INHALT

1. Funkkamera
2. Empfänger
3. Antenne für Kamera und Empfänger
4. Netzeile für Kamera und Empfänger
5. Wandhalter
6. Scartkabel
7. Gebrauchsanleitung

③

(4)

(6)

4. GIGACAM 4 FUNKKAMERA

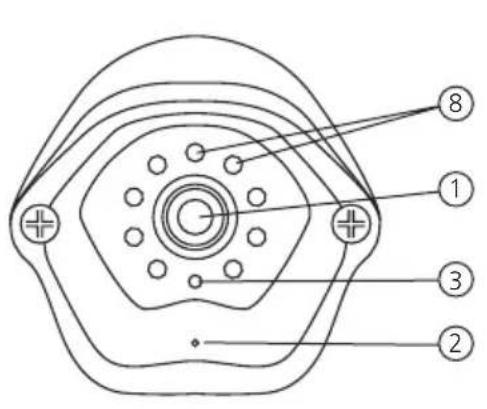

1. Kameraobjektiv
2. Mikrofon
3. Kanalindikator

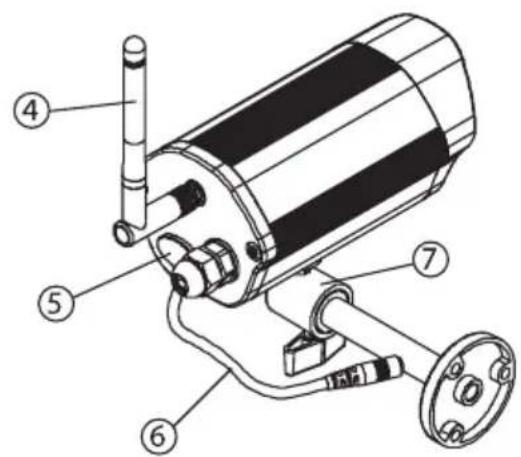

   4.2,4GHz Antenna
4. Abdeckung für den Kanalschalter
5. Anschluss für den Netzteile
6. Wandhalter
7. IR LED's für Nachtsicht (nur bei zusätzlich erhältlicher "Schwarz-Weiss Funkkamera mit Nachtsicht", siehe Kapitel 8)

4.1. INBETRIEBNAHME DER KAMERA

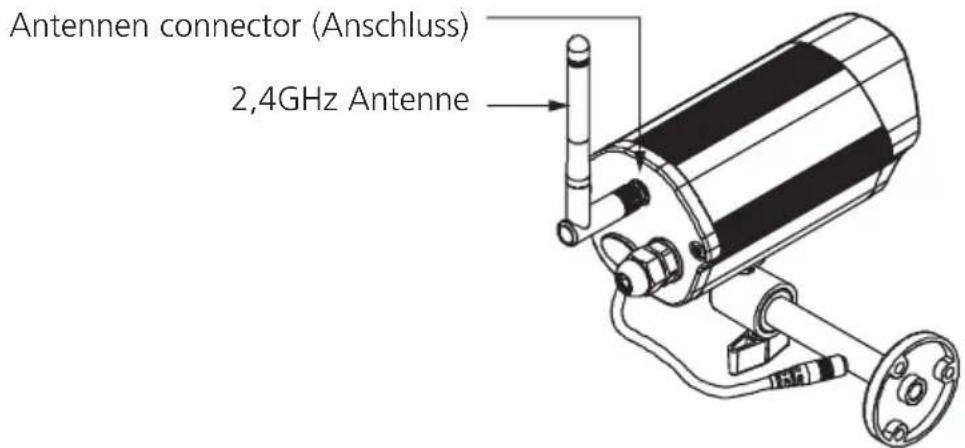

1. Schrauben Sie die mitgelieferte 2,4GHz Antenna auf die Rückseite der Kamera. Richten Sie die Antenna auf.

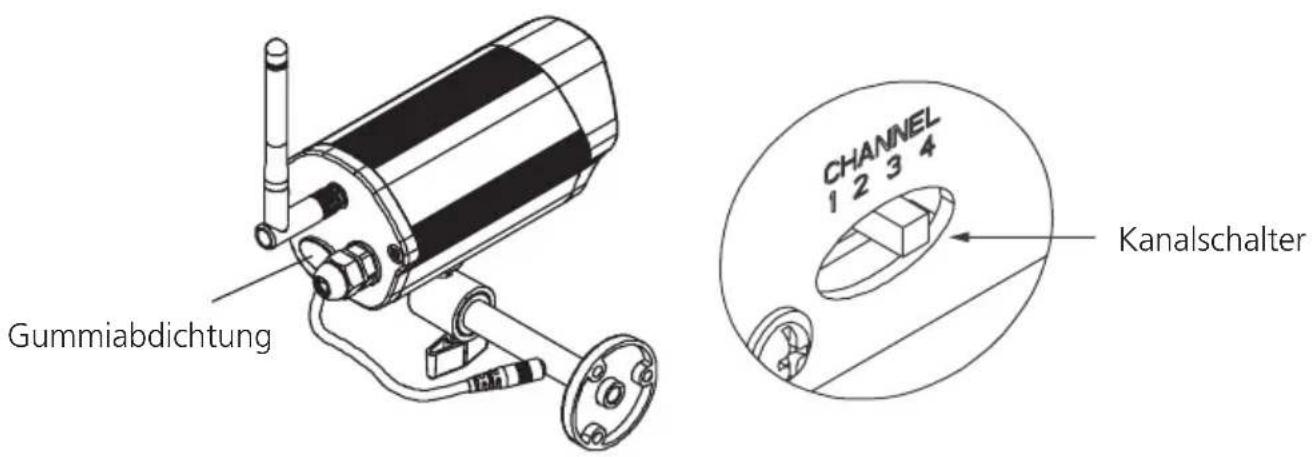

1. Sender und Empfänger müssen auf den gleichen Kanal eingestellt sein. Die Kamera ist fabrikmäßig auf Kamerakanal 1 eingestellt. Normalerweise muss diese Einstellung nicht verändert werden. Ist die Verbindung jedoch nicht störungsfrei, dann konnen Sie die Kamera und den Empfänger auf einen anderen Kanal umschalten. Den Schalter zur Kanaleinstellung findsen Sie unter der Gummabdichtung an der Kamerarückseite (siehe Abbildung).
2. SchlieBen Sie den Netzteile an die Kamera (6) an und stecken Sie den Adapter in eine Steckdose.

1. De Kanalindikator (3) blinkt 1, 2, 3 of 4x um anzuzeigen, welcher Kanal eingestellt ist (Kanal 1 = 1x , Kanal 2 = 2x , usw.).

5. EMPFÄNGER

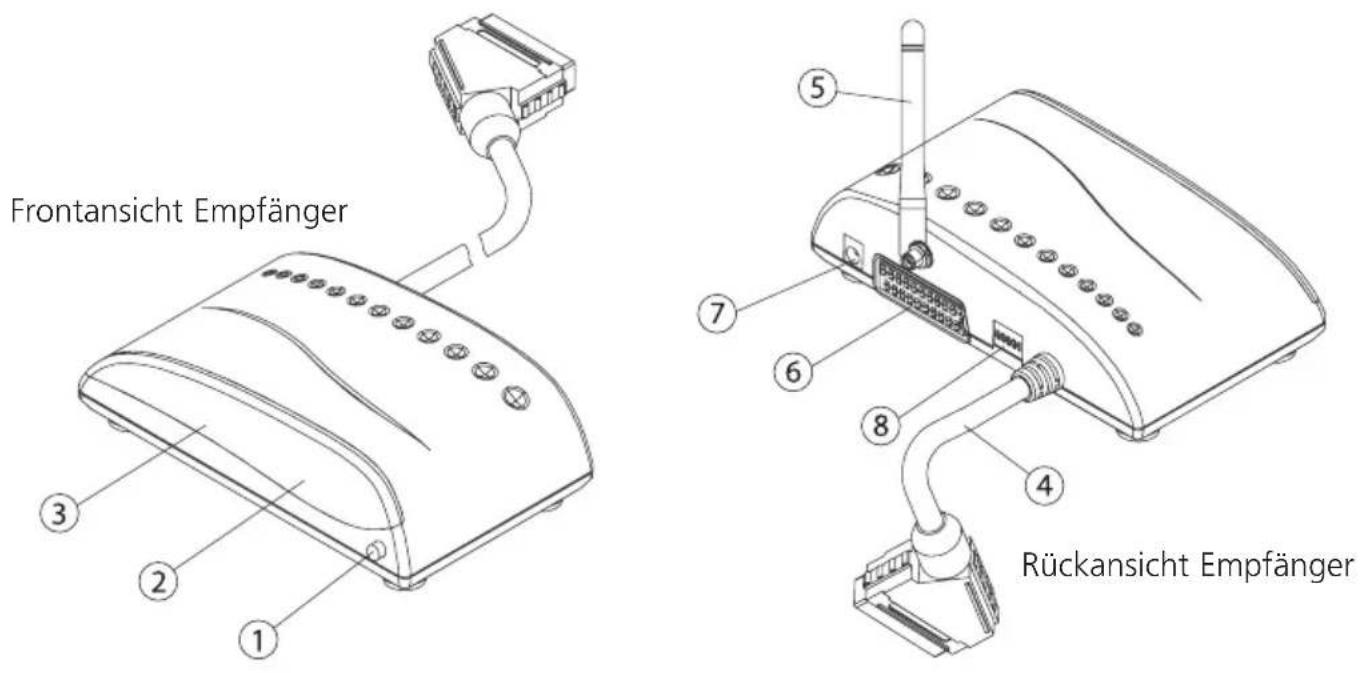

1. EIN/AUS Schalter
2. Power Indikator
3. Kanal Indikator
4. AV Ausgangskabel mit Scart-Stecker
   5.2,4GHz Antenne
5. AV Eingang (Scart)
6. Anschluss für den Netzteile
7. Einstellung für Kanäle und Schaltzeit

5.1. INBETRIEBNAHME DES EMPFÄNGERS

1. Schrauben Sie die mitgelieferte 2,4GHz Antenne auf die Rückseite des Empfängers. Richten Sie die Antenne auf.

2. SchlieBen Sie den Netzteile an den Empfänger an und stecken Sie den Adapter in eine Steckdose.

3. SchlieBen Sie den Empfänger, wie angegeben, an ihren TV an.

Sie konnen an den Eingang (6) des Empfängers ein Gerät anschließen (DVD, Videorekorder, Satellitenempfänger usw.). Wenn Sie den Empfänger mit der Taste (1) ausschalten, wird das Bild Ihres Gerätes weitergegeben. Schalten Sie den Empfänger ein, dann erlöscht das Bild Ihres Gerätes und es erscheint das Kamerabild.

Der Empfänger ist fabrikmäßig auf Kanal 1 eingestellt. Sie finden den Schalter zur Kanaleinstellung an der Rückseite des Empfängers (8).

Einstellung fur Kanal 1

1. Sender und Empfänger müssen auf den gleichen Kanal eingestellt sein. Ist die Verbindung nicht störungsfrei, schalten Sie dann die Kamera auf einen anderen Kanal um.
2. Schalten Sie dem Empfänger ein, indem Sie den EIN/AUS Schalter (1) drucken
3. Schalten Sie ihren Fernseher auf den AV Eingang (Nummer 0 oder AV/Scart).
4. Sie sehen nun das Bild der Kamera auf ihrem Fernseher.
5. Der Kanalindikator (3) blinkt regelmäßig 1, 2, 3 oder 4x um anzuzeigen, welcher Kanal eingestellt ist (Kanal 1 = 1x , Kanal 2 = 2x , usw.).

6. DIE KAMERA MONTIEREN

Die Rechweite zwischen Kamera und Empfänger hangt von den ortlichen Umständen ab, liegt jeder durchschnittlich zwischen 15 - 30 Meter.

Die Kamera ist spritzwasserdicht, gemäß der IP44 Norm. Die Kameraarf Nass werden, harte Wasserstrahle oder heftige Sturzregen werden jedoch in die Kamera eindringen und ihre Kamera beschädigen. Bringen Sie auf Grund dessen die Kamera an einem beschützten Ort an (unter dem Dach, Überbau, Regen(Vor-)Dach, usw.).

Das Signal der Kamera Goes durch Wände und Decken hindurch. Der Weg, den das Signal hierbei zusücklegt, verläuft nicht exakt geradlinig. Die Signale werdenathambeim Durchqueren von Wänden, Decken und anderen Hindernissen abbiegen. So kann es sein, dass Sie, wenn Sie die Kamera nur ein weniger versetzen (manchmal reichen schon eine Zentimeter) Sie einen erheblich besseren Empfang haben. Deshalb empfehlen wir Ihnen um, bevor Sie die Kamera definitiv montieren, zunachst einen Ort zuuchen, wo die Reichweite optimal ist.

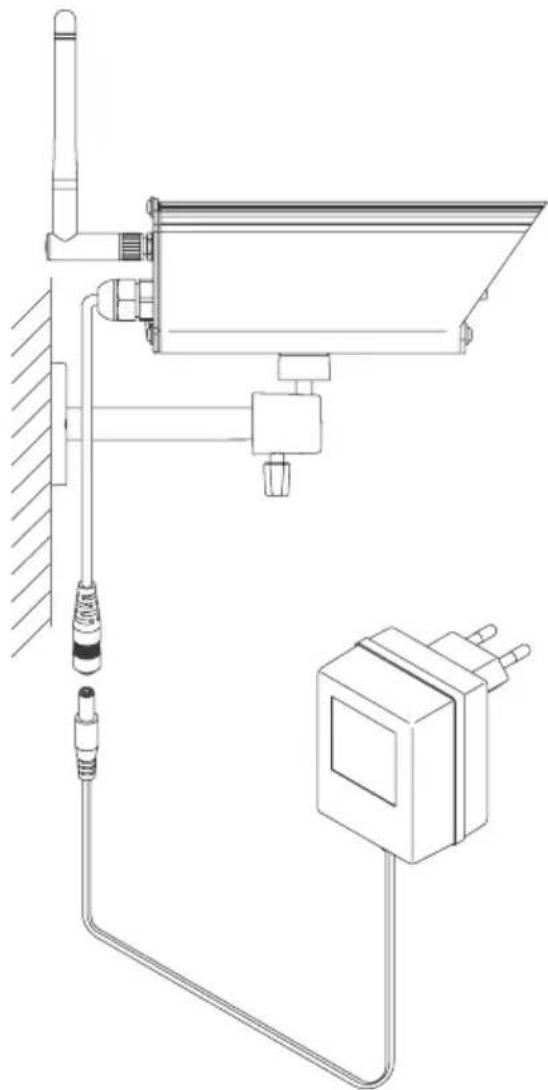

Montieren Sie die Wandhalter und bringen Sie die Kamera an. Stellen Sie für den Anschluss des Netzteiles, eine Mauerdurchführung her. Den Verbindungsstecker

zwischen der Kamera und dem Netzteile vorzugswise innerhalb des Hauses anbringen.

DER SPEISUNGSADAPTOR SELBST MULLIMMER IM HAUS ANGEBRACHT WERDEN.

7. AUTOMATISCH ZWISCHEN KAMERABILDERN SCHALTEN

Sie können maximal 4 Kamas mit einem Empfänger kombinieren. Der Empfänger schaltet automatisch zwischen den Kamerabildern. jeder Kamera muss dazu auf eine andere Kanalnummer eingestellt werden.

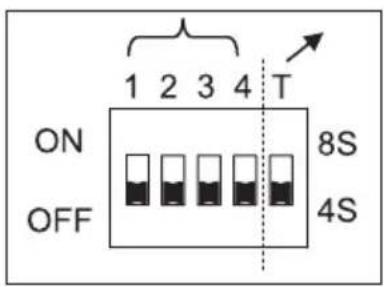

Sie können den Empfänger zwischen den Bildern mehrerer Kameras schalten setzen, indem Sie mehr als einen der Kanalschalter vom Empfänger in die ON Position schalten. Die Umschaltzeit beträgt 4 oder 8 Sekunden, abhängig von der Einstellung des Intervallschalters (T).

Die ersten 4 Schalter dieren zum Aktivieren der Kanäle 1, 2, 3 und 4. Mit dem Schalter T wahlen Sie eine Intervallzeit von 4 oder 8 Sekunden.

Beispiele: bei Verwendung von nur einer Kamera

Kamerakanal 1 ist aktiviert. Der Kanalindikator des Empfängers blinkt 1x in Zeitabständen von 4 Sekunden

Kamerakanal 3 ist aktiviert. Der Kanalindikator des Empfängers blinkt 3x in Zeitabständen von 8 Sekunden.

Bei Verwendung mehrerer K cameras

Kamerakanal 1 und 3 werden abwechselnd aktiviert. Die Intervallzeit beträgt 4 Sekunden. Der Kanalindikator des Empfängers blinkt zunachst 1x und 4 Sekunden später 3x, um den aktiven Kamerakanal anzuzeigen.

Kamerakanal 1, 2 und 3 werden abwechselnd aktiviert. Die Intervallzeit beträgt 8 Sekunden. Der Kanalindikator des Empfängers blinkt zunachst 1x, 8 Sekunden später 2x und wieder 8 Sekunden später 3x, um den aktiven Kamerakanal anzuzeigen.

8. ZUSÄTZLICHE KAMERAS

Die nachfolgenden Kameras sind einzeln erhältlich:

GIGACAM 4 Farbbild Funkkamera

These Kamera ist gleich der Kamera, die in Ihr dem Set enthalten ist.

Art.Nr. 09621 (Europäische Version)

Art.Nr. 09624 (UK Version)

GIGACAM 4 Schwarz-Weiss Funkkamera mit Nachtsicht (0,5 lux)

Die Kombination extrem sensibler CCD Kameratechnik und 9 Infrarot LEDs bewirken, dass diese Kamera)sogar im Dunkeln noch eine Meter welt sehen kann.

Art.Nr. 09623 (Europäische Version)

Art.Nr. 09626 (UK Version)

9. HÄUFIG GESTELLTE FRAGEN

Verursacht die GIGACAM 4 einen Konflikt mit meinem drahtlosen Netzwerk (WLAN / WIFI / 802.11)?

Beide Systeme benutzen das gleiche Frequenzband (2,4 GHz). Sie können jedoch bei sowohl Ihrlem GIGACAM 4 System wie auch bei Ihrlem WLAN System verschiedene Kanäle wahren.

Oftmals können Sie hierdurch die Systeme dennochbebeneinander laufen halten.

Kann ich mir an verschiedene Orten Bilder meiner Kamera ansehen?

Ja, wir empfehlen Ohnen hierzu ein zweites GIGACAM 4 Set anzuschaffen. Die Kameras und Empfänger sind unterinander kompatibel.

Weitere Fragen?

Besuchen Sie www.marmitek.com > Kundendienst für eine aktuelle Übersicht zahliggestellter Fragen über Ihr Produkt.

10. TECHNISCHE DATEN

GIGACAM 4 Farbbild Funkkamera - Art. No. 09621

Kamera-Element: 1/3" CMOS Farbbild

Objektiv: F 1,8/f6,0mm 64^ Weitwinkelobjektiv

Videosystem: PAL

Pixelanzahl: 628(H) x 582 (V)

Auflösung: 380 Bildzeilen

Lichtempfindlichkeit: 3 Lux

Mikrofon: Electret Condenser

Sendeleistung: 10 dBm

IP Class: IP44

2,4 GHz Frequenzen: 2.411 GHz

2.432 GHz

2.453 GHz

2.473 GHz

Netzspannung: 12VDC, 500mA

GIGACAM 4 Empfänger - Part. No. 27173

Empfangempfindlichkeit: -80dBm ~ -30dBm

Ausgangsnavau Video: 1Vpp typ 75 Ohm

Ausgangsniveau Audio: 1Vpp typ 600 Ohm

2,4 GHz Frequenzen: 2.411 GHz

2.432 GHz

2.453 GHz

2.473 GHz

Scart Durchgabe (Scart ein zu Scart aus): CVBS Video, Stereo Audio, Source select

Netzspannung: 12VDC, 500mA

Technische Daten der zusätzlich erhaltenen GIGACAM 4 Schwarz-Weiss Funkkamera mit Nachtsicht:

GIGACAM 4 Schwarz-Weiß Funkkamera mit Nachtsicht - Art. No. 09623

Kamera-Element:

Objektiv: F 2,0/f3,6mm 90^ Weitwinkelobjektiv

Videosystem:

Pixelanzahl: 500(H)× 582 (V)

IR LED Reichweite:

Auflösung: 420 Bildzeilen

Lichtempfindlichkeit:

Mikrofon: Electret Condenser

Sendeleistung: 10 dBm

IP Class

2,4 GHz Frequenzen:

CCIR

5-10 Meter

0,5 Lux

IP44

2.411 GHz

2.432 GHz

2.453 GHz

2.473 GHz

Netzspannung: 12VDC, 500mA

4.1. IN GEBRUIK NEMEN VAN DE CAMERA

6. DE CAMERA MONTEREN

7. AUTOMATISCH SCHAKELEN TUSSEN CAMERABEELDEN

9. VEEL GESTELDE VRAGEN

10. TECHNISCHE GEGEVENS

Hiermit erklart Marmitek BV die Übereinstimmung des Gerates GigaCam4 den grundlegenden Anforderungen und den anderen relevanten Festlegungen der Richtlinien:

Richtlinie 1999/5/EG des Europäischen Parlaments und des Rates vom 9. März 1999 über Funkanlagen und Telekommunikationsendeinrichtungen und die gegenseitige Anerkennung ihrer Konformität

Richtlinie 89/336/EWG des Rates vom 3. Mai 1989 zur Angleichung der Rechtsvorschriften der Mitgliedstaaten über die elektromagnetische Verträglichkeit

Umweltinformation für Kunden innerhalb der Europäischen Union

Die Europäische Richte 2002/96/EC verlangt, dass technische Ausrüstung, die direkt am Gerät und/oder an der Verpackung mit dieser Symbol verfahren ist nicht zusammen mit unsortiertem Gemeindeabfall entsorgt werden dar. Das Symbol wird darauf aufhin, dass das Produkt von regulären Haushaltmull getretennt entsorgt werden solte. Es liegt in ihrer Verantwortung,这点 der gesamtlichen Aktien aus dem Gesamt der Gesamter rechnen.

tragt da zu be potentielle negative folgen fur Umwelt und die menschliche Gesundheit zu vermeiden. Wenn Sie weitere Informationen zur Entsorgung ihrer Altgerate benotigen, wenden sie sichitte an die ortlichen Behörden oder städtischen Entsorgungs-dienste oder an den Handler, bei dem Sie das Produkt erworben haben.
