GEBRUIKSAANWIJZING GigaCam 4 MARMITEK

GIGACAM 4 Draadloze camera met ontvanger

Bedankt voor uw aankoop van de Marmitek GIGACAM 4. Om optimaal plezier van uw aankoop te hebben adviseren wij u eest deze gebruiksaanwijzing aandachtig door te lezen. Neem alle aanwijzingen met betrekking tot veilig gebruik van dit product inRCT.

• Om kortsluiting te voorkomen, dient dit product (m.u.v. de buitencamera herself) uitsluitend binnenshuis gebruikt te worden, en alleen in droge ruimten. Stel de componenten Niet bloot aan regen of vocht. Niet naast of vlak bij een bad, zwembad, etc. gebruiken.
• Stel de componenten van uw systemeien Niet bloot aan extreem hoge temperaturen of sterke lichtbronnen.
• Bij oneigenlijk gebruik, zich aangebrachte veranderingen of reparaties, komen alle garantiebepalingente vervallen. Marmitek aanvaardt geen productaansprakelijkheid bij onjuist gebruik van het product of door gebruik anders dan waar voor het product is bestemd. Marmitek aanvaardt geen aansprakelijkheid voor volgschade anders dan de wettelijkke productaansprakelijkheid.
• Dit product is geen spellegoed. Buiten bereik van kinderen houden.
• Het product nooit openmaken: de apparatuur bevat onderdelen waarop levensgevaarlijke spanning staat. Laat reparatie of service alleen over aan deskundig personeel.
• Sluit de voedingsadapter pas op het lichtnet aan nadat u hebt gecontroleerd of de netspanning overeenkomt met de waarde die op de typeplaatjes is aangegeven. Sluit een voedingsadapter of netsnoer nooit aan wanner deze beschadigd is. Neem in dat geval contact op met uw leverancier.

De GIGACAM 4 is een draadloos camera systeem. De beelden van de camera worden door vloeren en muren verstuurd maar de ontvanger welke op een TV is aan te sluiten.

3. INHOUD VAN DE SET

1. Draadloze camera
2. Ontvanger
3. Antenne voor camera en ontvanger
4. Voedingsadaptervoor camera en ontvanger
5. Muurbeugel
6. Scart kabel
7. Gebruiksaanwijzing

⑥

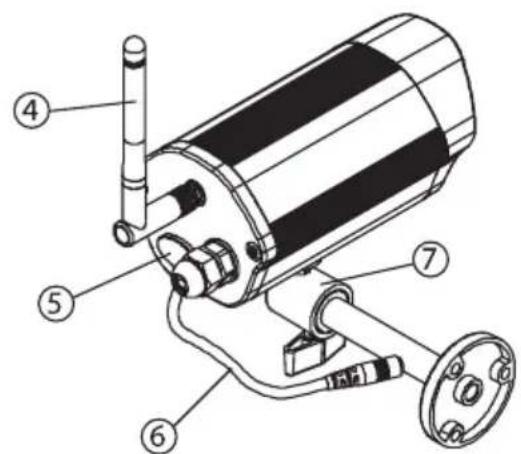

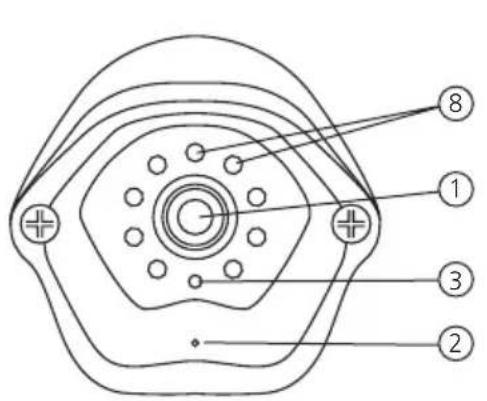

4. GIGACAM 4 DRAADLOZE CAMERA

1. Cameralens
2. Microfoon
3. Kanaalindicator
   4.2,4GHz antenna
4. Afdekking voor kanaalschakelaar
5. Aansluiting voor voedingsadapter
6. Muurbeugel
7. IR Leds voor nachtlicht (alleen bij optionele "draadloze zwart/uit camera", zie hoofdstuk 8)

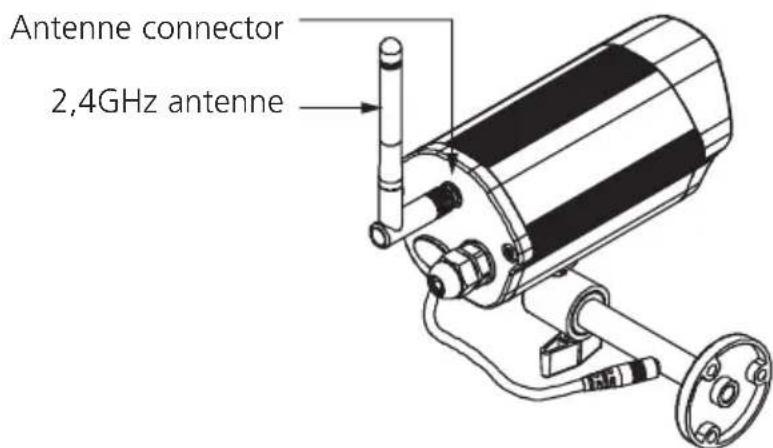

1. Schroef de meegeleverde 2,4GHz antennachyter op de camera. Plaats de antennrechtop.

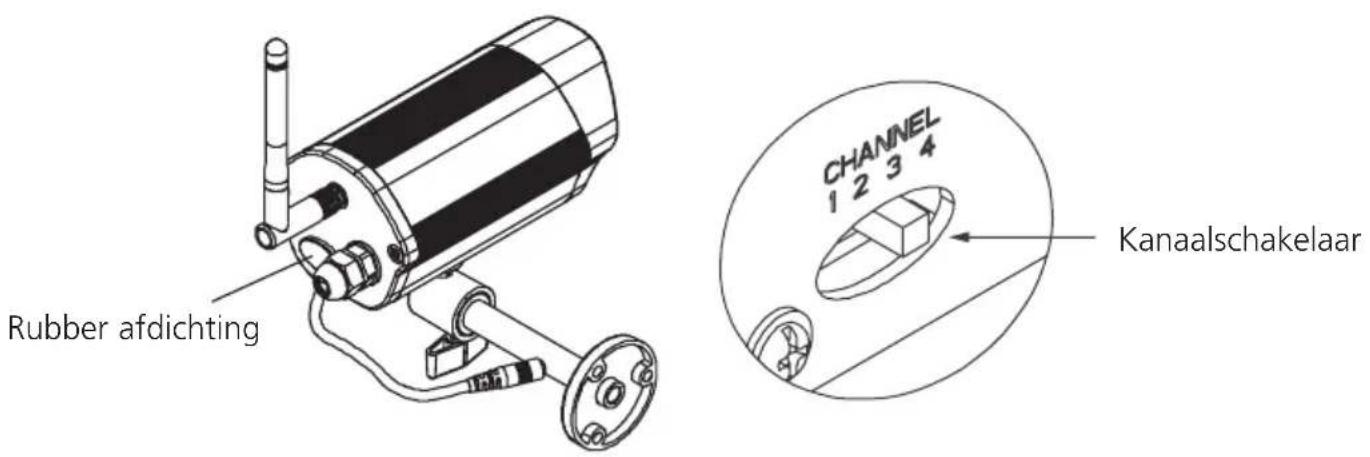

1. Zender en ontvanger要去en ingesteld zich op hetzelfde kanaal. Fabrieksmatig staat de camera ingesteld op camerakanaal 1. Normaal gesproken hoeft u de instelling Niet te wijzigen. Heeft u darüber last heeft van storingen, dan kurz u camera en ontvanger overschakelen maar een ander kanaal. De schakelaar voor de kanaalinstelling treft u aan onder de rubber affdichting aan dechterzijde van de camera (zie afbeelding).

1. Sluit de voedingsadapter aan op de camera (6) en steek de adapter in een stopcontact.
2. De kanaalindicator (3) knippert 1, 2, 3 of 4x om aan te given welk kanaal is ingesteld (kanaal 1 = 1x , kanaal 2 = 2x , etc).

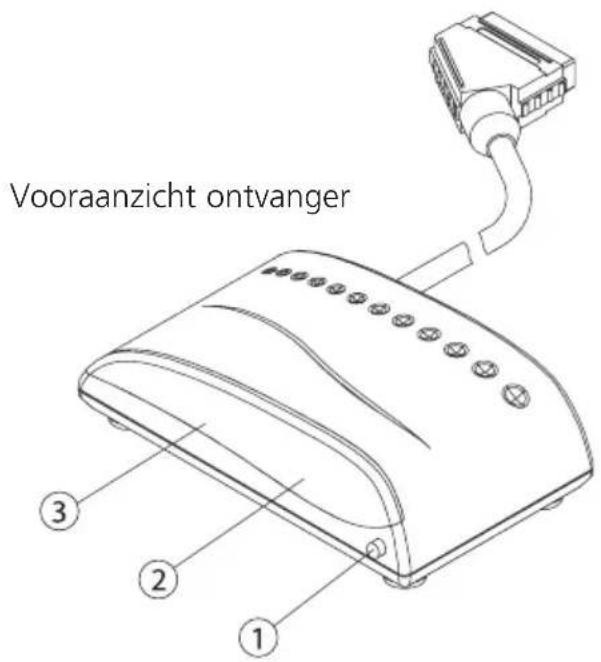

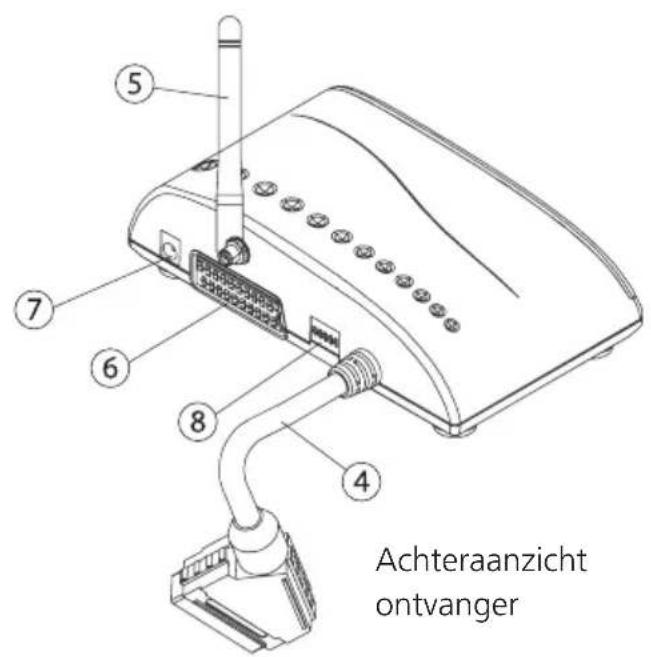

5. RECEIVER

1. AAN/UIT schakelaar
2. Power indicator
3. Kanaal indicator
4. AV uitgangskabel met Scart stekker
5. 2,4GHz antenna
6. AV ingang (Scart)
7. Aansluiting voor voedingsadapter
8. Instelling voor kanalen en schakeltijd

5.1. IN GEBRUK NEMEN VAN DE ONTVANGER

1. Schroef de meegeleverde 2,4GHz antennae après op de ontvanger. Plaats de antennrechtop.

2. Sluit de voedingsadapter aan op de ontvanger en stek de adapter in een stopcontact

3. Sluit de ontvanger op uw TV aan zoals hieronder aangegeven.

U kunt op de ingang (6) van de ontvanger een apparaat aansluiten (DVD, Videorecorder, Satellietontvanger, etc.). Wonneer u de ontvanger uitschakelt met knop (1), dan worden het beeld van uw apparaat doorgegeven. Schakelt u de ontvanger in, dan verdwijnt het beeld van uw apparaat en verschijnt het camerabeeld.

Fabrieksmatig is de ontvanger ingesteld op kanaal 1. De schakelaar voor de kanaalinstelling treft u aan op dechterzijde van de ontvanger (8).

Instelling voor kanaal 1

1. Zender en ontvanger要去en ingesteld zich op hetzelfde kanaal. Wanner u last heeft van storingen, schakelt u de camera over maar een ander kanaal.
2. Schakel de ontvanger in door het indrukken van de AAN/UIT schakelaar (1)
3. Schakel uw TV toestel maar de AV ingang (nummer 0 of AV/Scart).
4. U ziet nu het beeld van de camera op uw TV.
5. De kanaalindicator (3) knippert regelmatig 1, 2, 3 of 4x om aan te given welk kanaal is ingesteld (kanaal 1 = 1x , kanaal 2 = 2x , etc).

Het bereik tussen de camera en de ontvanger is afhankelijk van deplaatselijke omstandigheden, maar ligt gemiddeldtussen de 15 - 30 meter.

De camera is spatwaterdicht volgens de IP44 norm. De camera mag nat worden, maar harde waterstralen of volle slagregen zullen in de camera doordringen en uw camera beschadigen. De camera dient waarom op een beschutte plaats te worden gemonteerd (onder de dakrand, overstek, afdak, etc).

Het signala van de camera gaat door vloeren en muren. De weg die het signalaal waar bij aflegt is geen exact rechte lijn. De signalen zullen namelijk afbuigen bij het passeren van muren, vloeren en andere obstakels. Daardoor kan het zich dat wanner u de camera over eenkleine afstand versuschuift (soms is enkele centimeters al voldoende) u een aanzienlijk betere ontvangst heeft. Daarom raden wij u aan om voordat u de camera definitief monteert, eerst de locatie te zoeken waar uw bereik optimaal is.

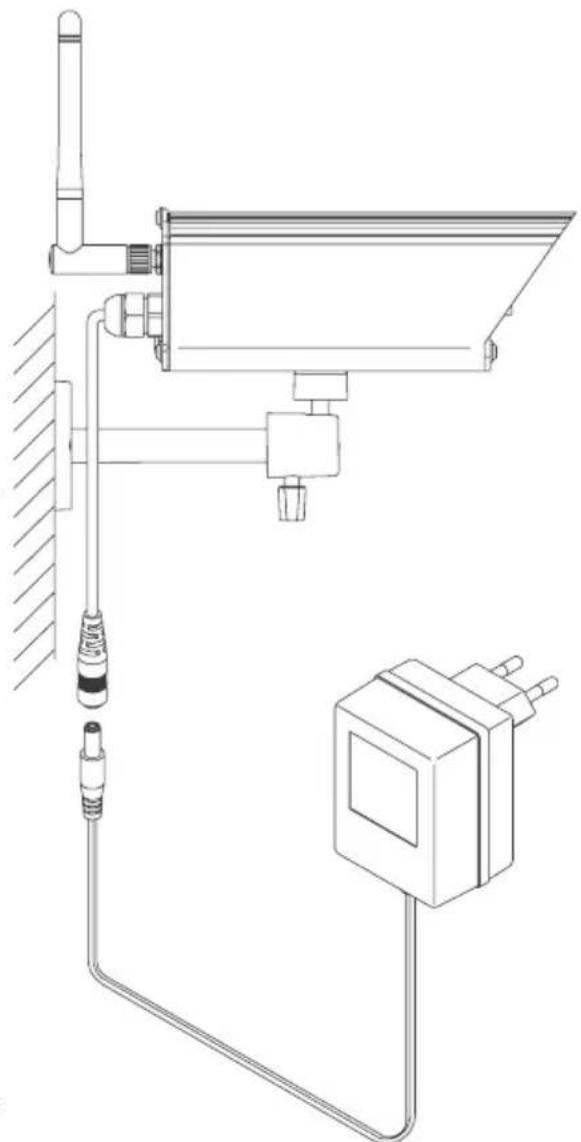

Monteer de muurbeugel, en plaats de camera. Maakeen doorvoer door de muur voor de aansluiting van

de voedingsadapter. De verbindingsstekker:tussen de camera en voedingsadapterdient u bij voorkeur binnen teplaatsen.

DE VOEDINGSADAPTER ZELF DIENT ALTIJD BINNEN TE WORDEN GEPLAATST.

U kurz maximaal 4 camera's met een ontvanger combineren. De ontvanger schakelt automatisch:tussen de camerabeelden. Elke camera要去aar bij worden ingesteld op een ander kanaalnummer.

U kunt de ontvanger:tussen de beelden van meertere camera laten schakelen, door meer dan een van de kanaalschakelaars van de ontvanger in de ON stand te zetten. De omschakeltijd bedraagt 4 of 8 seconden, afhankelijk van de instelling van de interval schakelaar (T).

De eerste 4 schakelaars zijn voor het activeren van de kanalen 1, 2, 3 en 4.

Met de schakelaar T kiest u:tussen een intervaltijd van 4 seconden of 8 seconden.

Bij gebruik van een camera:

Camerakanaal 1 geactiveerd. De kanaalindicator van de ontvanger knippert 1x met:tussenpozen van 4 seconden

Camerakanaal 3 geactiveerd. De kanaalindicator van de ontvanger knippert 3x met tussenpozen van 8 seconden.

Bij gebruik van meerdere camera's

Camerakanaal 1 en 3 worden afwisselend geactiveerd. De intervaltijd bedraagt 4 seconden. De kanaalindicator van de ontvanger knippert eerst 1x en 4 seconden later 3x om het actieve camerakanaal aan te gehen.

Camerakanaal 1, 2 en 3 worden afwisseled geactiveerd. De intervaltijd bedraagt 8 seconden. De kanaalindicator van de ontvanger knippert eerst 1x, 8 seconden later 2x en wee 8 seconden later 3x om het actieve camerakanaal aan te given.

8. EXTRA CAMERA'S

De onderstaande camera's zich los verkrijgbaar:

GIGACAM 4 draadloze kleurencamera

Deze camera is gegelijk aan de camera welke in uw set is meegeleverd.

Art.No. 09621 (Europese versie)

Art.No. 09624 (UK versie)

GIGACAM 4 draadloze zwart/wit camera met nachtzticht (0.5 lux)

De combinatie van extreem gevoelige CCD cameratechniek en 9 Infrarood LED's zorgen ervoor dat deze camera zichs in het donker nog een aantal meter kan zien.

Art.No. 09623 (Europese versie)

Art.No.09626 (UK versie)

Veroorzaakt de GIGACAM 4 een conflict metIRST Draadloze netwerk (WLAN / WIFI / 802.11)?

Beide systemen werken indezelfde frequentieband (2,4 GHz).U kuntECHter bij zowel uw GIGACAM 4 systeem als bij uw WLAN systeem verschillende kanalen kiezen. Vaak kunt u daardoor de systemen toch naast elkaar latent werken.

Kan ik het beeld van mijn camera op meerdereplaatsen bekijken ?

Ja, u kunt hiervoort het Beste een tweeede GIGACAM 4 set aanschaffen. De camera's en ontvangers zijn onderling compatible.

Nog vragen?

Bezoek www.marmitek.com > Klantenservice voor een up to date overzicht van veel gestelde vragen over uw product.

GIGACAM 4 draadloze kleurencamera - Art. Nr. 09621

Camera element: 1/3" CMOS kleur

Lens: F 1,8/f6,0mm 64^ groothoeklens

Video system: PAL

Aantal pixels: 628(H) x 582 (V)

Resolutie: 380 beeldlijnen

Lichtgevoeligheid: 3 lux

Microloon: Electret Condenser

Zendvermogen: 10 dBm

IP Klasse: IP44

2,4 GHz frequencies: 2.411 GHz

2.432 GHz

2.453 GHz

2.473 GHz

Voedingsspanning: 12VDC, 500mA

GIGACAM 4 Ontvanger - Part. Nr. 27173

Ontvangstgevoeligheid: -80dBm ~ -30dBm

Uitgangsiveau video: 1Vpp typ 75 Ohm

Uitgangsnavau audio: 1Vpp typ 600 Ohm

2,4 GHzfrequencies: 2.411GHz

2.432 GHz

2.453 GHz

2.473 GHz

Scart doorgifte (Scart in maar Scart UIT): CVBS Video, Stereo audio, source select

Voedingsspanning: 12VDC, 500mA

Technische gegevens optionele GIGACAM 4 draadloze zwart/wit camera met nachtzt:

GIGACAM 4 draadloze zwart/wit camera met nachtzt - Art. Nr. 09623

Camera element: 1/3", CCD zwart wit

Lens: F2,0/f3,6mm 90^ groothoeiklens

Video system: CCIR

Aantal pixels: 500(H)× 582(V)

IR led bereik: 5-10 meter

Resolutie: 420 beeldlijnen

Lichtgevoeligheid: 0.5 lux

Microfoon: Electret Condenser

Zendvermogen: 10 dBm

IP Klasse: IP44

2,4 GHz frequencies: 2.411 GHz

2.432 GHz

2.453 GHz

2.473 GHz

Voedingsspanning: 12VDC, 500mA

Bij deze verklaart Marmitek BV, dat deze GigaCam4 voldoet aan de essentiele eisen en aan de overige relevante bepalingen van Richtlijnen:

Richtlijn 1999/5/EG van het Europees Parlement en de Raad van 9 maart 1999 betreffende radioapparatuur en telecommunicatione-eindapparatuur en de wederzijdse erkenning van hun conformiteit

Richtlij 89/336/EEG van de Raad van 3 mei 1989 betreffende de onderlinge aanpassing van de wetgevingen van de Lid-Staten inzake elektramagnetische compatibiliteit

MARMITEK BV - P.O. BOX 4257 - 5604 EG EINDHOVEN - NETHERLANDS

C€0336

Milieu-informatie voor klanten in de Europese Unie

De Europese Richtlin 2002/96/EC schrift voor dat apparatuur die is voorzien van dit symbool op het product of de verpakking, net mag worden ingezamld met nicht-geschaden huishoudelijk afal. Dit symbool geeft aan dat het product moar worden ingezamld. U bent zich verantwoordelijk voor de vermetiging van deze en andere elektronische en elektronische apparatuur via de waarvoord door de landelijkige omplaatslike overheid aangewezen inzamelingkanaien. De joiste vermietigung en recycling van deze apparatuur voorkom motigkeit negatieve gevolgen voor het milieu en de gezondheid.Voor

mier inatme over het verietigen van uw oude apparatuur neemt u contact op met de plaatselijke autoriteiten of afvalwerkingsdienst, of met de winkel waer u het product hebt aangeschaft.
