MANUAL DE USUARIO GigaCam 4 MARMITEK

Cámara inalámbrica con receptor

Gracias por la compra de la GigaCam4 de Marmitek. Parar sacar el máximo partido a esta CAMERA, le aconsejamos leer atentamente el siguientes modo de empleo. Por favor preste especial atencion a las instrucciones de seguridad en el uso del producto.

1. AVISOS DE SEGURIDAD

• Para evaporar un cortocircuito, este producto, (a exception de casa) solamente se usa en casa y en habitaciones secas. No exponga los componentes del sistemas a la lluvia o a la humedad. No se use cerca de una bañera, una piscina, etc.
• No exponga los componentes del sistema a temperatas extremamente altas o a focos de luz fuertes.
• En caso de uso indefinido o modifications y reparaciones montados por su本身就是, la garantía se caducará. En caso de uso indefinido o impropero, Marmitek no asume ninguna responsabilidad para el producto. Marmitek no asumeonga responsabilidad para daños que resultan del uso impropero, excepto según la responsabilidad para el producto que es determinada por la ley.
• Este produit no es un juguete. Asegürese de que está FHAera del alcance de los niños.
• Nunca abra el producto: el equipo contiene piezas con un voltaje mortal. Deja las reparaciones o servicios a personal experto.
• No conecte el adaptor de red a la red de alumbrado antes de que haya controlado si la tensión de red correponde con el valor indicado en la estampa de tipo. Nunca conecte un adaptor de red o un cable a la red si ese está dañado. En este caso, por favor entre en contacto con su proveedor.

La GigaCam4 es un sistema de-camera inalámbrico. Las imágenes de laamera se envián a工程技术 de muros y techos al receptor que está connectado al televisor.

3. CONTENIDO DEL SET

1. Camara inalábrica
2. Receptor
3. Antena para la CAMERA y receptor
4. Adaptador de alimentacion para laamera y receptor
5. Soporte de fijación al murol
6. Cable Scart
7. Modo de empleo

⑥

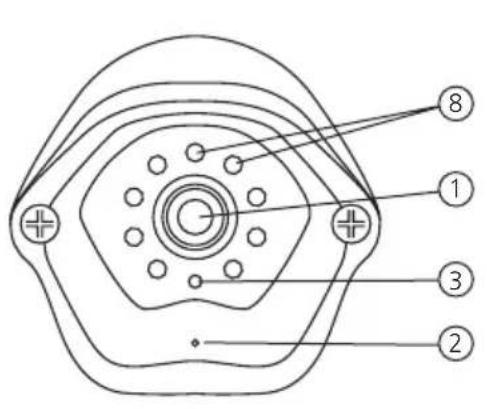

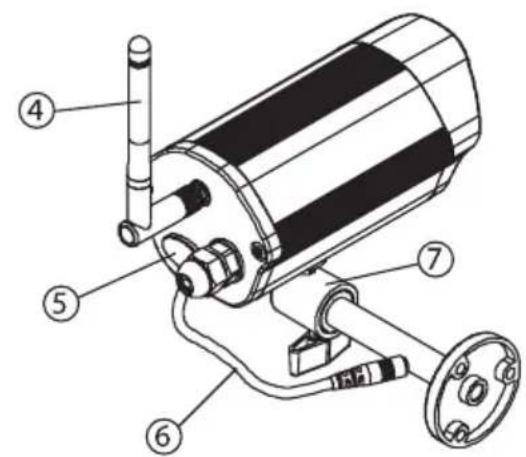

4. GIGACAM4 CAMARA INALAMBRICA

1. Lente de lámara
2. Microfono
3. Indicador de canales
4. Antena 2,4 GHz
5. Tapa para el conmutador de canales
6. Conexión para el adaptor de la alimentación
7. Soporte de fijación al muro
8. LEDs IR para visión nocturna (solamente con la "cámara blanco y negro inalámbrica" optional. Véase también el capítulo 8).

4.1. EMPLEO DE LA CAMARA

1. Fije la antenna de 2,4GHz incluida en la parte trasera de la CAMERA y colóquela erguida.

Conector de antenna

Antenna de 2,4GHz

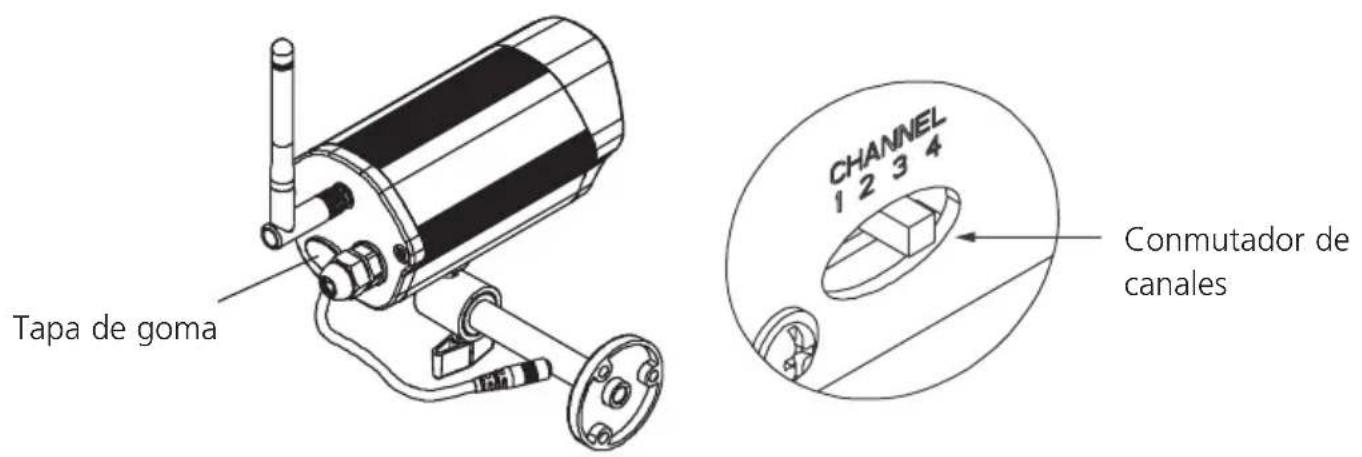

1. Ha de ajustar el transmisor y el receptor en el mismo canal. El ajuste inicial de la CAMERA es el canal 1. Normalmente no esnecessary Cambiar este ajuste, pero si se dan interferencias, la CAMERA y el receptor peuvent ajustarse en除外 canal. El conmutador de canales se incluena bajo la tapa de goma en la parte trasera de la CAMERA (vea ilustracion).

1. Conecte el adaptor de alimentacion a la camera (6) y enchufe el adaptor.
2. El indicator de canales (3) parpadea 1, 2, 3 o 4 vezes para indicar el canal ajustado (canal 1 = 1x , canal 2 = 2x , etc.).

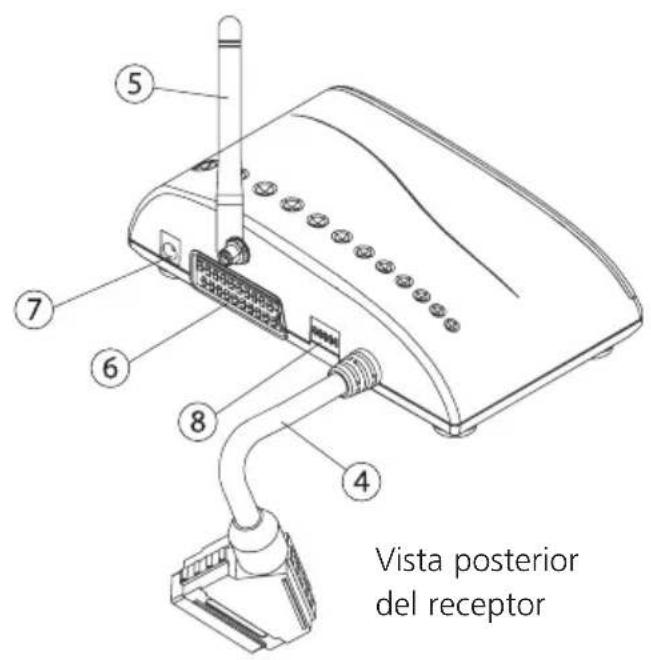

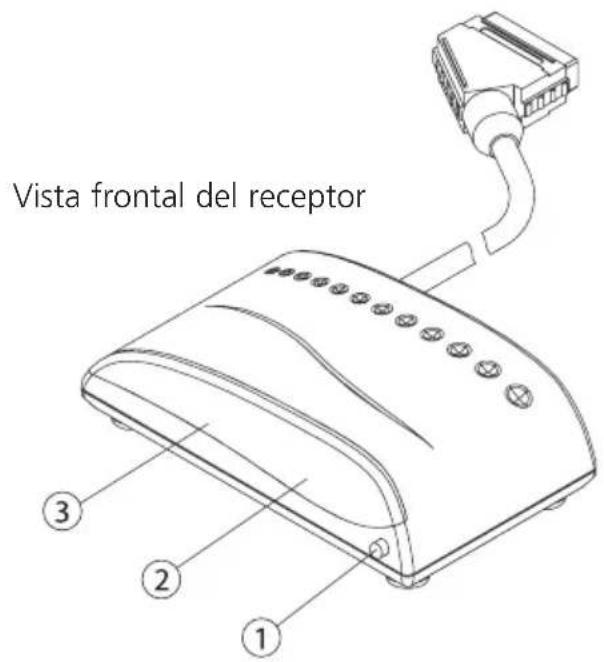

5. RECEPTOR

1. Conmutador ENCENDIDO/APAGADO
2. Indicador de conexión
3. Indicador de canales
4. Cable de salute AV (Scart)
5. Antena de 2,4GHz
6. Entrada AV (Scart)
7. Conexión para el adaptor de alimentación
8. Enfoque para los canales y tiempo a commutar

5.1. EMPLEO DEL RECEPTOR

1. Fije la antenna de 2,4GHz incluida en la parte trasera del receptor y colóquela erguida.

2. Conecte el adaptor de alimentacion al receptor y enchufe el adaptor.

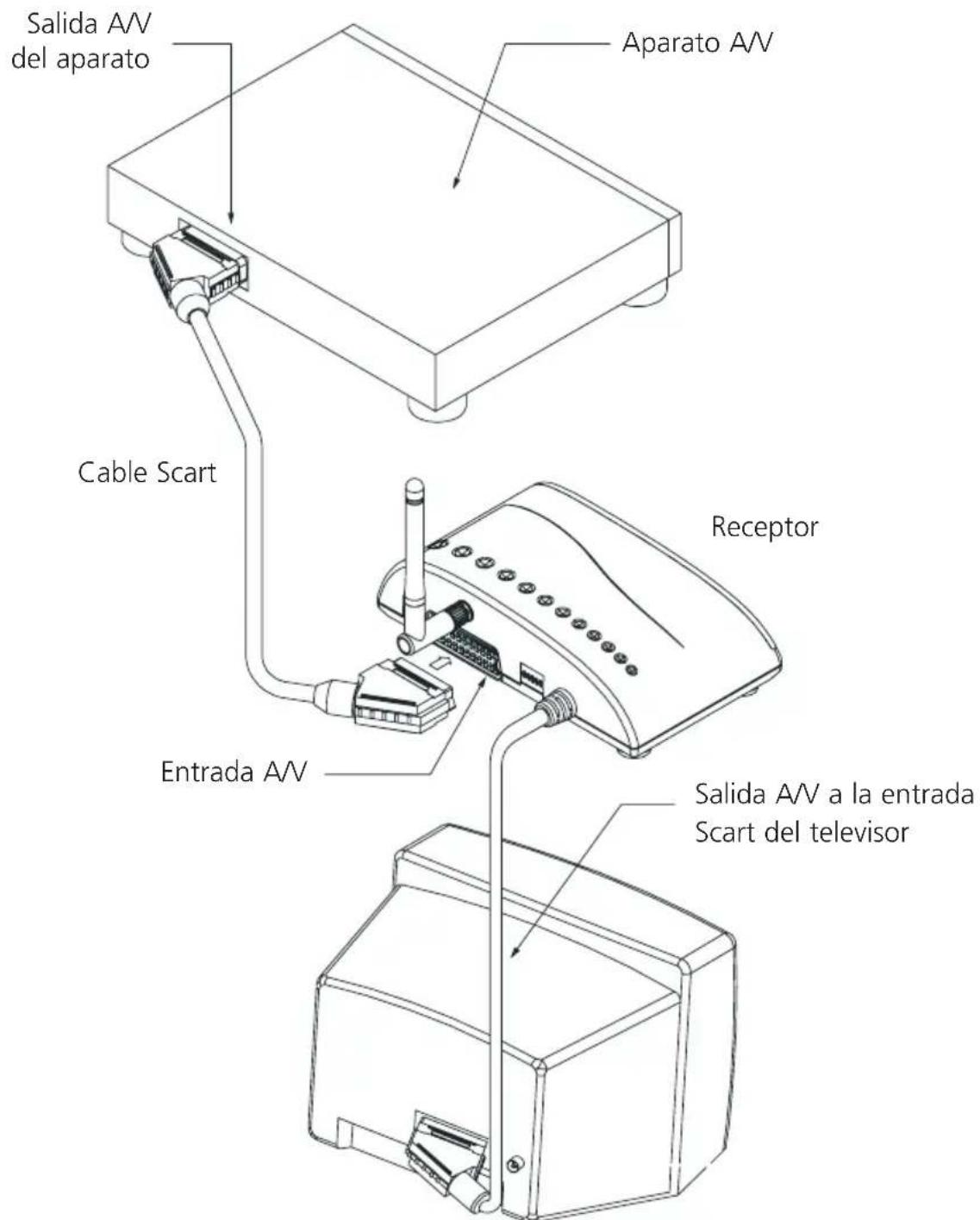

3. Conecte el receptor al televator como queda indicado más bajo.

Puede conectar un aparato AV (DVD, videograbadora, receptor de satélite etc.) a la entrada (6) del receptor. Cuando se apague el receptor con el conmutador (1), laImagen del aparato se Transmitte. Cuando se enciende el receptor, laImagen del aparato en cuestion desaparece y la precedente de la CAMERA aparece.

El ajuste inicial del receptor es el canal 1. El commutador de canales se oculta en la parte trasera del receptor (8).

Ajustedel canal 1

1. Ha de ajustar el transmisor y el receptor en el mesmo canal. Si se dan interferencias, suepe cambiar la CAMERA a除外 canal.
2. Encienda el receptor con el conmutador ENCENDIDO/APAGADO (1).
3. Conmute el televator en la entrada A/V (número 0 o A/V/Scart).
4. Ahora laImagen de la camarara se ve en el televisor.
5. El indicator de canales (3) parpadea regularamente 1, 2, 3 o 4 vezes para indicar el canal ajustado (canal 1 = 1x , canal 2 = 2x etc.).

6. MONTAJE DE LA CAMARA

El alcance entre la CAMERA y el receptor depende de las circunstancias locales. El alcance medio está entre los 15 y 30 metros.

La受害 es resistente a salpicaduras de agua según la norma IP44, pero fuertes lluvias o chubascos directos你能 penetrar en la受害 y lañana. Por ese ha de instalar la受害 en un lugar protegado ( bajo un techo, un saliente, una marquesina etc.).

La seals de la CAMERA se transmite a工程技术 y muros. La ruta de la seals no es en linea recta, sino que reflecta alasar muros, techos uothers obstáculos. Por lo que es possible que un desplazamento minimo de la CAMERA (a vezes es suficiente desplazarla algunos centimetros) cause una considerable mejora en la recepcion. Le acontejamosocular un emplazamento optimo antes de montar la CAMERA definitivamente.

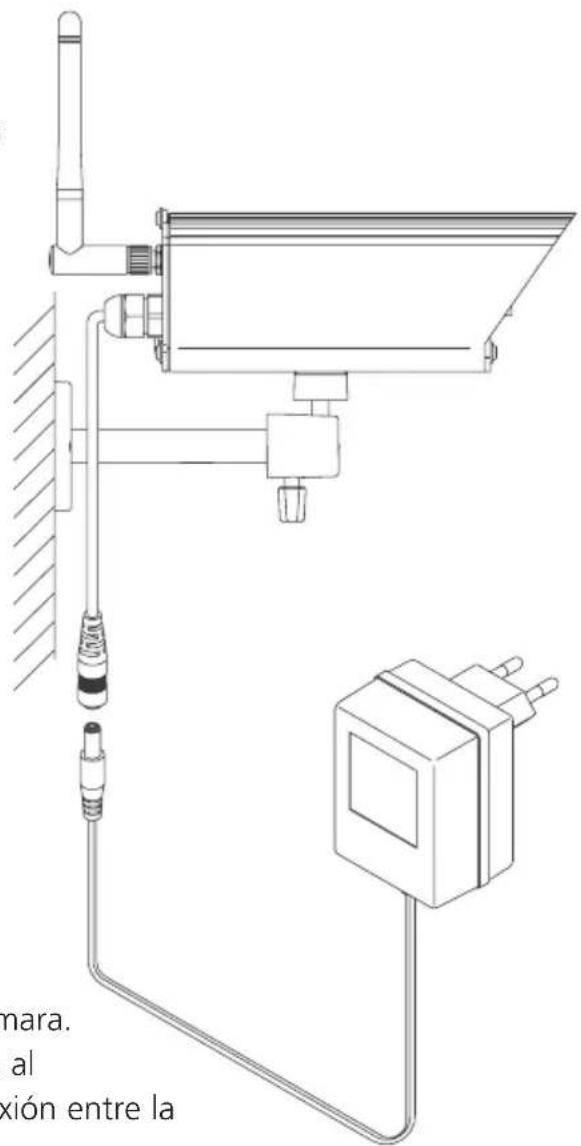

Monte el soporte de fijacion al muro y colque la casa.

Haga una abertura en el muro para poder conectarla al adaptorador de alimentacion. Espreferible que la conexion entre la camarayel adaptorador quede bajo de la casa.

SIEMPRE HA DE COLOCAR EL ADAPTADOR DE ALIMENTACION DENTRO DE LA CASA.

7. CONMUTACION AUTOMÁTICA ENTRE IMAGENES DE LA CAMARA

Puede combinar con un receptor hasta 4 cámas. El receptor commuta automatistically entre las imagenes de las cámas. Ha de ajustar cada una de las cámas en un canal diferente.

Cuando se conecta más de un commutador de canales del receptor en la posición ENCENDIDO, el receptor commuta entre las imágenes de varías cámaras. El tiempo de commutación es de 4 a 8segundos,dependiendo del ajuste del commutador de intervalos (T).

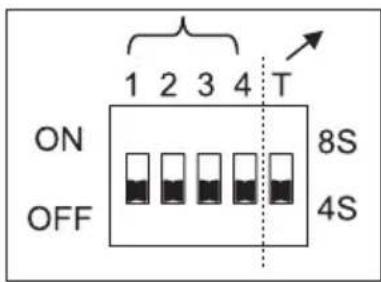

Los primeros 4 commutadores activan los canales 1, 2, 3 y 4.
Seleccione un tiempo de intervalos de 4 a 8segundos con el commutador T.

Empleo de una-camera:
El canal de-camera 1 está activado. El indicator de canales del receptor parpadea 1x con intervalos de 4 segundos.

El canal de CAMERA 3 está activado. Elindicador de canales del receptor parpadea 3x con intervalos de 8 segundos.

Empleo de varias camaras

Los canales de camarra 1 y 3 se activan alternativamente. El tiempo de intervalo es de 4segundos. El indicator de canales del receptor parpadea 1x, y 4segundos antes 3x para indicar el canal de camarara activo.

Los canales de受害 1, 2 y 3 se activan alternativamente. El tiempo de intervalo es de 8 seguidos. El indicator de canales del receptor parpadea 1x, 8 seguidos, después parpadea 2x, y tras除外s 8 seguidos 3x para indicar el canal de受害.

Las siguientes cármas se pueda comprar por分开ado:

GigaCam4ámara color inalábrica

Esta camarara es igual a la incluida en el set.

No.Art. 09621 (version Europea)

No.Art. 09624 (version del RU)

GigaCam4 cámara blanco y negro con visión nocturna (0,5 LUX)

Esta CAMERA puede captar algunos metros en la oscuridad debido a la Tecnología de las camaras CCD extremamente sensible, combinada con 9 LEDs infrarrojos.

No.Ar. 09623 (version Europea)

No.Art. 09626 (version del RU)

9. PREGUNTAS FRECUYENTES

¿Puede haber conflictos entre la GigaCam4 y mi red inalámbrica (WLAN / WIFI /802.11)?

Los dos sistemas的功能an en la misma banda de Frequencia (2,4 GHz), pero poderse在当地 varios canales tanto con el sistema de la GigaCam4 como con el Sistema WLAN. A bajo se pueda combinar los dos sistemas.

Es possible recibir la imagen de la CAMERA en various sitios?

Si, excepta seria mayor comprar un segundo set de GigaCam4. Las camaras y los receptores son compatibles.

¿Más preguntas?

Visit www.marmitek.com > Servicio al cliente con una listaactualizada de preguntas frecentesreferidas a este producto.

10. DATOS TECHNICOS

GigaCam4-camera color inalámbrica - No.Art. 09621

Elemento de camarra: 1/3" CMOS color

Lente: F 1,8/f6,0 mm 64^ lente ángulo ancho

Sistema video: PAL

Cantidad pixeles: 628(H) x 582 (V)

Resolucion: 380

Sensibilidad a la luz: 3 lux

Micrófono: Electret
Capacidad de transmisión: 10 dBm

Clase IP:IP44

Frecuencias 2,4 GHz: 2.411 GHz

2.432 GHz

2.453 GHz

2.473 GHz

Tensión de alimentación: 12VDC, 500 mA

lineas

Condenser

GigaCam4 receptor - No. Art. 27173

Sensibilidad de recepción: -80dBm ~ -30dBm

Nivel de salute video: 1Vpp (typ) 75 Ohm

Nivel de salute audio: 1Vpp (typ) 600 Ohm

Frecuencias 2,4 GHz: 2.411 GHz

2.432 GHz

2.453 GHz

2.473 GHz

Transmisión Scart (Scart in a Scart out): CVBS Video, Stereo audio, source select

Tensión de alimentación: 12VDC, 500mA

Datas技术和�cama blanco y negro con visión nocturna GigaCam4

GigaCam4ámara blanco y negro con visión nocturna - Art. Nr. 09623

Elemento de lámara: 1/3", CCD blanco y negro

Lente: F2,0/f3,6 mm 90^ lente ángulo ancho

Sistema video: CCIR

Cantidad pixeles: 500(H)× 582(V)

Alcance LEDs IR: 5 - 10 metros

Resolucion: 420 lineas

Sensibilidad a la luz: 0,5 lux

Micrófono: Electret

Capacidad de transmisión: 10 dBm

Clase IP:IP44

Frecuencias 2,4 GHz: 2.411 GHz

2.432 GHz

2.453 GHz

2.473 GHz

Tensión de alimentación: 12VDC, 500 mA

Condenser

Marmitek BV declares que este GigaCam4 compte con las exigencias esenciales y con lasdemasreglasrelevantesde la directriz:

Directiva 1999/5/CE del Parlamento Europeo y del Consejo, de 9 de mayo de 1999, sobre equipos radioeléctricos y equipos terminales de Telecomunicación y Reconocimiento mutuo de su conformidad

Directiva 89/336/CEE del Consejo de 3 de mayo de 1989 sobre la aproxima de las legislaciones de los Estados Miembros relativas a la compatibiliad electromagnética

Información medioambiental para clientes de la Unión Europea

La Direcva 2002/96/CE de la UE exige que les Equipos que Ileven este sibolo en el propio aparato y en embalaje no deben eliminarse junto con otros residuos urbanos no selectionados. El sibolo indica que el producto en cuestion deseseparase de los residuos domesticos convenciones con vistas a su elimination. Es responsabilitad sua deschar se y calesquiera otras aparatos electricos y

electrnicos a través de los+puntos de recogida que ponen a su disposión el gojbierno y las autoridades locales. Al desecar y recicular correctamente these aparatos estara contribuyendo a evitar posibles

conseuerias negativas para el medio ambiente y la salute de las personas. Si desea Obtener informacion mas detallada sobre la eliminacion segura de su aparato usadq consulta a las autoridades locales, al service de recogida y elimination de residuos de su zona o pregunte en la tiendaonde adquirio el producto.
