MODE D'EMPLOI AMILO Xi 3650 FUJITSU

• MatrixStorageManageretsafonctiond’aide p. 3
• Autresinformations p. 4
• Manuel d’utilisation "AMILO Notebook" p. 4
• Portsetélémentsdecommande p. 5
• Remarquesimportantes p. 7
• Premièremiseenservicedunotebook p. 8
• Déballage et contrôle du Notebook p. 8
• Choixd’unemplacement p. 9
• Raccorder l’adaptateur d’alimentation p. 10
• Première mise sous tension du Notebook p. 11
• Caractéristiquestechniques p. 12
• Notebook p. 12
• Adaptateurd’alimentation 10600969195, édition 1 FrançaisSommaire Français 10600969195, édition 1Grâce à une technologie novatrice… Grâce à une technologie novatrice… et à son design ergonomique, votre Notebook AMILO Xi 3650 est un Notebook convivial et fiable. Si vous avez acheté un Notebook avec un système d’exploitation Microsoft Windows, celui-ci est déjà installé et configuré d e m anière optimale pour vous. Vous pouve z commencer à travailler avec votre No tebook dès la première mise sous tension. Votre Notebook intègre la technologie la plus récente pour vous permettre de découvrir l’informatique dans des conditions optimales. p. 12

• un lecteur permettant de lire et de graver les CD/DVD et selon l’équipement de l’appareil, de lire les disques Blu-ray

• trois ports USB pour ajouter très facilement des consoles de jeu, des imprimantes et autres

• un port combiné eSATA/USB pour pouvoir brancher un disque dur SATA externe o u un autre périphérique USB

• une interface sans fil USB (WUSB) (en option, non disponible en post-équipement) pour une transmission rapide des données en conformité avec la norme USB sans câble gênant

• LAN et Wireless LAN pour l’accès Internet et réseau

• selon les caractéristiques de l’appareil, un deuxième disque dur vous permettant d’utiliser votre Notebook avec deux disques durs en RAID

• un port Firewire pour l’échange rapide de données avec des appareils multimédia

• un port H DMI pour la transmission totalement numérique des données audio et v idéo

• une Webcam intégrée et des m icrophones numériques pour les différentes applications multimédia

• un lecteur de cartes multi-format pour transférer rapidement sur votre Notebook des photos numériques, de la musique et des vidéoclips.

• un contrôleur audio intégré, un hau t-parleur stéréo et un Subwoofer pour le plaisir des oreilles.

• Bluethooth 2.1 pou r l’utilisation sans fil d e différents accessoires

• entrées et sorties supplém entaires pour accessoires audio haut de ga mme

• un tuner TV intégré ( en option, non disponible en post-équipement) pour la réception de chaînes de télévision terrestres

• un clavier avec pavé numérique sé paré

• unaffichage sur écran (On-Screen-Display) pour le contrôle visuel des paramètres e ssentiels de votre Notebook

• Système graphique hybride pour une puissance optimale et un fonctionnement en mode économie d’énergie avec les applications les moins exigeantes

• une interface à connecteurs multiples (en option, uniquement en combinaison avec le tuner TV) faisant office d’entrée pour les signaux audio et vidéo de périphériques multimédia Grâce à l’"Utilitaire BIOS-Setup", vous pouvez comm ander le matériel de votre Notebook et mieux protéger votre système contre tout accès non autorisé en utilisant la puissance de la protection par mots de passe. Ce manuel d’utilisation vous montre, entre autres, comment mettre en service et utiliser votre N otebook AMILO. 10600969195, édition 1 Français - 1Grâce à une technologie novatrice… Système graphique hybride Votre notebook est équipé d’un système graphique hybride. La touche de démarrage rapide vous permet de sélectionner alternativement les modes économie d’énergie et performance . Pour les applications avec un contenu g raphique moins important, telles que le visionnage de vidéos, la messagerie électronique ou encore la navigation sur Internet, utilisez la carte graphique intégrée au jeu de pu ces. Ceci permettra une réduction du dégagement de chaleur, du niveau de bruit et de la consommation électrique. Augmentation de l’autonomie de l’accumulateur (mode économie d’énergie). Si vous avez besoin de performances élevées, notamment pour les applications de jeux, vous pouvez passer sur la carte graphique externe (mode performance). Changer le mode graphique Le mode graphique externe (mode performance) est pré-réglé par défaut sur votre Notebook. Un appareil ra ccordé au port HDMI de votre Notebook (résolution FullH D) ne peut être commandé qu’en mode performance via la carte graphique externe. ► Appuyez sur la touche de démarrage rapide Hybrid VGA sur le panneau multimédia de votre Notebook :

La sortie graphique passe en mode d’économie d’énergie. ► Appuyez à nouveau sur la touche de démarrage rapide Hybrid VGA

La sortie graphique passe en m ode performance.

2 - Français 10600969195, édition 1Grâce à une technologie novatrice…

Deuxième disque dur en RAID RedundantAr rayofIndepe ndentDisksRAID La dépose et la pose du deuxième disque dur ne doivent être effectuées que par des partenaires service autorisés de Fujitsu S iemens Computers. Tout dé montage ou montage non autorisé annule le droit à la garantie. Pour obtenir de plus amples informations et les adresses de nos partenaires service, consultez notre site internet "http://www.fujitsu-siemens.com/support". RAID (Redundant Array of Independent Disks, ou : Disk-Array) est une méthode consistant à combiner deux o u plusieurs disques durs pour n’en faire qu’une unité logique. Ce que l’on appelle une pile de disques ou un "disk array" permet d’améliorer considérablement les performances ou constitue une autre solution pour améliorer la tolérance aux pannes (protection des données). La tolérance aux pannes s’obtient grâce à la redonda nce des données. En cas de défaillance d’un lecteur, elle met à la disposition d’un a u tre lecteur une copie miroir des donné es. On empêche ainsi les défa illances du système d’exploitation ou les pertes de données. Le système d’exploitation reconnaît tous les disques durs d’un disk array comme formant un seul et même disque dur physique. C hacun des disques durs d’un disk array est appelé "Member" (membre). Les données de configuration d’un membre sont enregistrées dans un secteur réservé du disque du r. Ces données se rvent à identifier le disque du r comme membre. Habituellement, les disques durs peuvent être combinés selon différentes méthodes. Ces méthodes sont désignées comm e autant de n iveaux RAID. Les différents niveaux RAID correspondent à des niveaux de performances et de sécurité e t à des coûts d’implémentation différents. En fonction de la taille des disques durs, le regroupement de deu x disques durs pour former un RAID peut durer plusieurs heures. Pendant cette période, votre écran restera noir. Pour obtenir de plus amples informations sur la configuration de votre système RAID, consultez l’aide de votre p rogramme Intel

Matrix Storage Manager et sa fonction d’aide Pour appeler le programme Intel

Matrix Storage Manager et sa fonction d’aide, procédez comme suit : ► Sélectionnez lemenu Dé marrer - Programmes - Intel

Le programme démarre. ► Cliquez d ans la barre de menus supérieure sur Aide.

La fonction d’aide du programme Intel

Matrix Storage Manager est appelée. 10600969195, édition 1 Français - 3Grâce à une technologie novatrice… Autres informations Vous trouverez des informations générales sur votre AMILO Notebook dans le manuel d’utilisation "AMILO Notebook". Vous trouverez les pilotes pour Windows Vista pour votre AMILO Notebook sur nos pages Internet. La configuration usine de ces appareils ne supporte aucun autre système d’exploitation. Fujitsu Siemens Computers n’assume aucune responsabilité en cas d’utilisation d’autres système d’exploitation. Les sections de ce manuel dédiées aux logiciels se réfèrent aux produits Microsoft s’ils sont inclus dans la fourniture de votre AMILO Note book. Lors de l’installation d’autres produits logiciels, observez les manuels d’utilisation des fabricants respectifs. Manuel d’utilisation "AMILO Notebook" Vous trouverez le manuel d’utilisation "AMILO Notebook" dans le menu de démarrage de Windows ou sur In ternet à l’adresse "www.fujitsu-siemens.com/support".

4 - Français 10600969195, édition 1Portsetélémentsdecommande

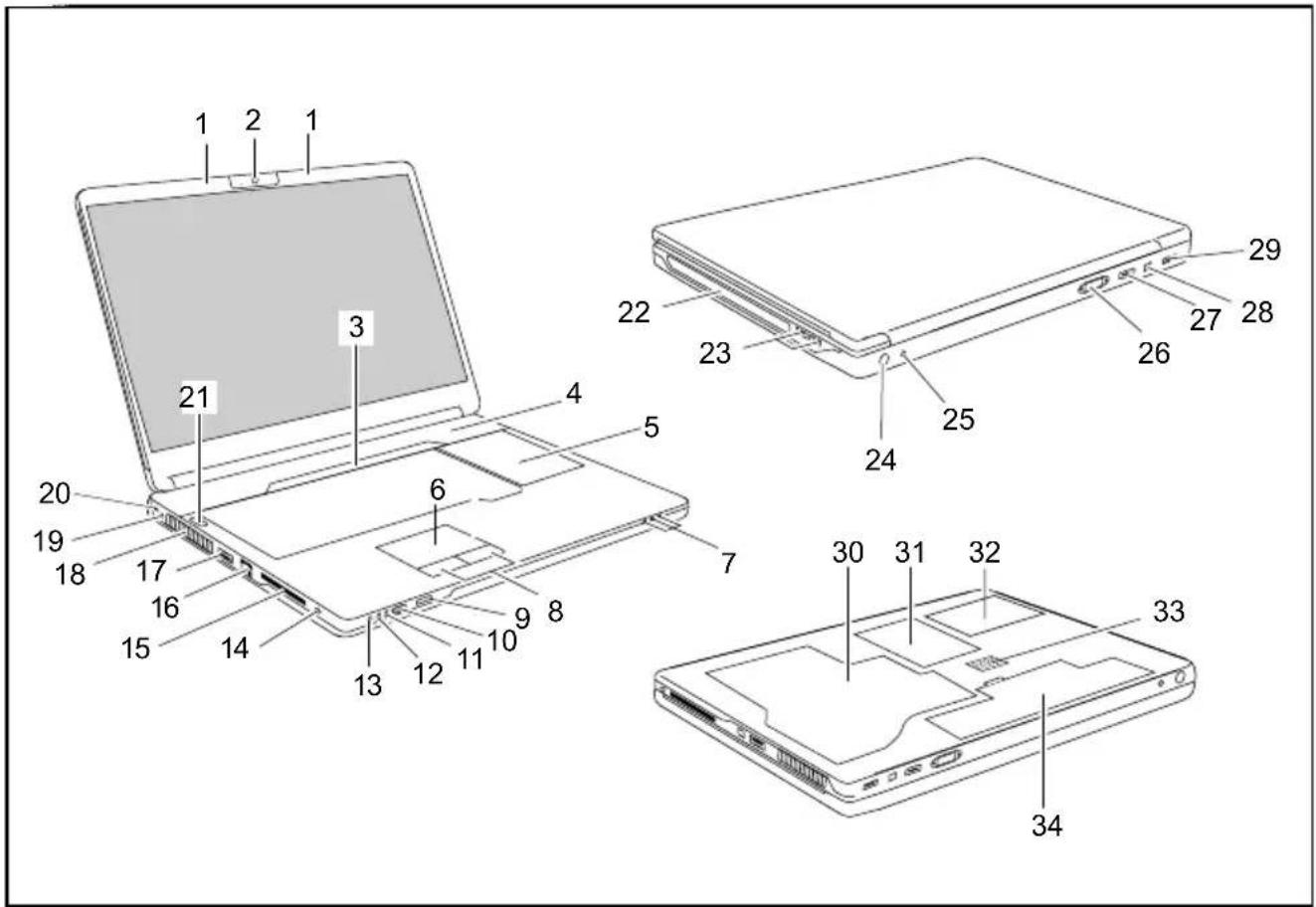

Portsetélémentsdecommande Dans ce chapitre seront présentés les différents c omposants ma tériels de votre notebook. Vous y trouverez un aperçu des voyants et des ports du Notebook. Familiarisez-vous avec ces différents éléments avant de travailler a vec le notebook. WebcamPa nneaumultiméd iaSurfacetactilePavénumériqueséparéClavierVoyantsd’ét atTouchesdesu rfacetactileLecteurdec artesmulti-formatInterfaceinfrarougepourlatélécommandePortLineInPortmicrophonePortécouteursPortLine O utPortSPDIFLogementpour ExpressCardT élécommandemultimédiaPortF ireWirePortcombinéeSATA/USBHaut-parleursInterrupteurMarche/ArrêtPortsUSBPrise p ourcâbled’a ntennePortHDMIPortm oniteur VGAPortré seauPrisedetensioncontinue(DCIN)CompartimentdeservicemémoireCompartimentdeservicedisquedurAccumulateurPrisemulti-connecteursSubwooferPrisep ourcâbled’a ntenne

10600969195, édition 1 Français - 5Ports et éléments de comm an de 1 = Microphones 2 = WebCam 3 = Panneau multimédia 4 = Haut-parleurs 5 = Clavier avec pavé numérique séparé et des touches d’application 6 = Surface tactile 7 = Voyants d’état 8 = Touches de surface tactile 9 = Interface infrarouge pour la télécommande 10 = Lecteur de cartes multi-format 11 = Port Line In 12 = Port microphone 13 = Port casque/Line Out 14 = Port SPDIF/Line Out 15 = Logement pour ExpressCard avec télécommande multimédia 16 = Port LAN 17 = Port combiné eSATA/USB 18 = Ouïes de ventilation 19 = Prise de tension continue (DC IN) 20 = Dispositif Kensington Lock 21 = Interrupteur Marche/Arrêt 22 = Lecteur de CD/DVD 23 = Ports USB 24 = Prise pour câble d’antenne (option) 25 = Prise multi-connecteurs (en option) 26 = Port moniteur VGA 27 = Port HDMI 28 = Port FireWire 29 = Port USB 30 = Compartiment de service mémoire 31 = Compartiment de service disque dur 2 32 = Compartiment de service disque dur 1 33 = Subwoofer 34 = Accumulateur

6 - Français 10600969195, édition 1Remarques importantes

Remarques importantes Respectez les consignes de sécurité reprises dans le manuel "Sécurité" et dans le manuel d’utilisation "AMILO N otebook". Si vous utilisez une cart e TV-Tuner, assurez-vous qu’elle répond à la norme IEC 60950-1 : 2005, par. 7.2. Raccordez une carte TV-Tuner externe à un circuit TNV-1 uniquement. Lors du racco rdement d ’un c âble coaxial sur la carte TV-Tuner externe, assurez-vous qu’il est correctement relié au système de mise à la terre du bâtiment. 10600969195, édition 1 Français - 7Première mise en service du notebook Première mise en service du notebook PremièremiseenserviceNotebookMiseen serviceNotebook Si votre Notebook est équipé d’un système d’exploitation Windows, les pilotes matériels nécessaires et les logiciels fournis sont déjà préinstallés. La première mise en service sur le système d’exploitation Micro soft Vista peut demander jusqu’à 20 minutes, selon la configuration matérielle et logicielle de l’appareil. Lors de la première mise sous tension, un autodiagnostic s’exécuté. Différents messages peuvent apparaître. L’écran peut rester sombre ou scintiller brièvement. Suivez les indications donnée s à l’écran. En aucun cas, ne mettez l’appareil hors tension pendant la première mise en service. Avant de pouvoir travailler avec votre Notebook pour la première fois, vous devez charger l’accumulateur. A la livraison, l’accumulateur se trouve dans le logement pour accumulateur ou dans l’emballage. Pour que vous puissiez utiliser votre Notebook en mode ac cumulateur, l’accumulateur doit être charg é. Lorsque le Notebook est utilisé en déplacement, l’accumulateur intégré lui fournit l’énergie nécessaire. Vous pouvez augmenter l’autonomie en tirant profit des fonction s d’économie d’énergie dispon ibles. Lorsque vous utilisez le Notebook à la maison ou au bureau, nous vous conseillons de le raccorder à l’adaptateur d’alimentation plutôt que d’utiliser l’accumulateur. La connexion des périphériques (p. ex. imp rimante, souris) au Noteb ook est expliquée dans le Manuel d’utilisa tion "AMILO Notebook". Déballage et contrôle du Notebook Si vous constatez des dommages dus au transport, nous vous prions d’en informer immédiatement le point de vente compétent ! ► Déballez les différents éléments. EmballageTransport ► Vérifiez si le Notebook pré sent e des dommages apparents dus au transpo rt. Nous vous conseillons de ne pas jeter l’emballage d’origine de l’appareil. Conservez l’emballage d’origine, il pourra vous servir lors d’un transport ultérieur.

8 - Français 10600969195, édition 1Première mise en service du notebook

Choix d’un emplacement Choixd’unemplacementNotebookAdaptateurd’al imentation Avant de mettre votre notebook en place, choisissez un emplacement adéquat. Suivez pour cela les consignes suivantes :

• Ne posez jamais le Notebook et l’adaptateur d’alimentation sur une surface sensible à la chaleur. D ans le cas contraire, la s urface risque d’être end ommagée.

• Ne posez jamais votre noteboo k sur une surface non rigide (p. ex. sur la moquette, des meubles rembourrés). Vous risquez ainsi d’entraver la ventilation et d e provoquer des dégâts dus à une surchauffe.

• Ne posez pas le notebook directement sur vos jambes pendant une trop longue période. Pendant le fonctionnement normal, la face inférieure du notebook se réchauffe. U n contact prolongé avec la peau p eut être désagréable, voire provoqu er des brûlures.

• Posez le notebook sur une surface plane, stable et anti-dérapante. N’oubliez pas que les pieds en caoutchouc du notebook peuvent laisser des marques sur les surfaces fragiles.

• L’espace libre autour du note book et de l’adaptateur d’alimentation doit être d’au moins 100 mm pour permettre une ventilation suffisante.

• Ne couvrez jamais les ouïes de ventilation de votre Notebook.

• Evitez d’exposer votre notebook à des conditions d’environnement extrêmes. Protégez le notebook de la poussière, de l’humidité et de la chaleur. 10600969195, édition 1 Français - 9Première mise en service du notebook Raccorder l’adaptateur d’alimentation Miseen servicedu NotebookAdaptateurd’al imentation Respectez également les consignes de sécurité figurant dans le manuel "Sécurité" ci-joint. Le câble secteur livré avec l’appareil répond aux exigences du pays dans lequel vous a vez acheté le Notebook. Assurez-vous que ce câble secteur est autorisé dans le pays dans lequel vous l’utilisez. Ne branchez pas le câble secteur de l’adaptateur d’alimentation sur une prise de courant avant d’avoir raccordé le Notebook à l’adaptateur d’alimentation. Assurez-vous que la puissance abso rbée de l’adaptateur d’alimentation ne dépasse pas celle du circuit électrique sur lequel vous branchez l’adaptateur d’alimentation (voir chapitre "Caractéristiques techniques", "Adaptateur d’alimentation ", Page 12).

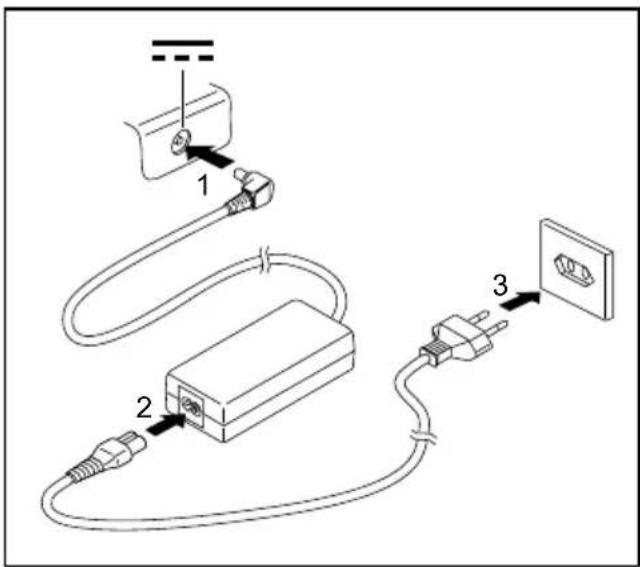

► Raccordez le câble de l’adaptateur d’alimentation (1) à la p rise de tension continue (DC IN ) du Notebook. ► Raccordez le câble secteur (2) à l’adaptateur d’alimentation. ► Branchez le câble secteur (3) sur une prise de courant.

10 - Français 10600969195, édition 1Première mise en service du notebook

Première mise sous tension du Notebook Premièrem isesoust ension Lors de cette opération, le Noteboo k doit être alimenté par l’intermédiaire de l’adaptateur d’alimentation. A la première mise sous tension du Notebook, l’installation et la configuration du logiciel fourni sont lancées. Cette procédure ne peut pas être interrompue ; prévoyez par conséquent un certain temps pou r son exécution et raccordez le Notebook à la tension secteur par l’intermédiaire de l’adaptateur d’alimentation. Pendant l’installation, vous pouvez redémarrer le Notebook uniquement si le système vous y invite ! Vous serez invité à créer une copie de sauvegarde du système d’exploitation préinstallé. La copie de sauvegarde vous permettra de réinitialiser votre Notebook à l’état de livraison. Vous trouverez des informations pour restaurer le système d’exploitation, les pilotes, les manuels et des logiciels spéciaux dans le manuel sur la re stau ration des logiciels installés. Le système d’exploitation est déjà installé sur le disque dur pour faciliter la mise en service de votre Notebook.

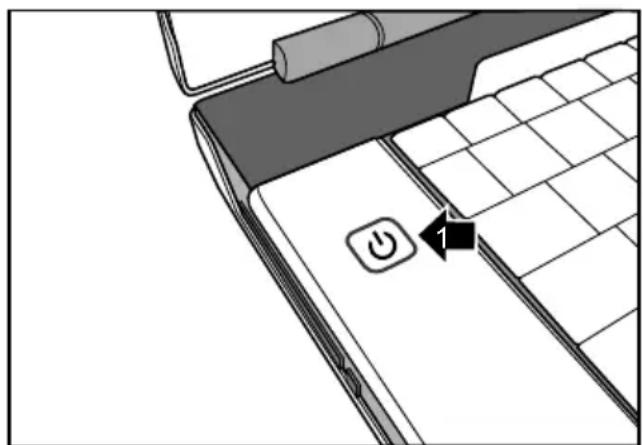

► Mettez le Notebook sous tension (1 ). ► Pendant l’installation, suivez les indications données à l’écran.

En cas de doute sur les données que le système vous demande de saisir, lisez le manuel du système d’exploitation. Si un système d’exploitation Windows est installé sur votre Notebook, vous trouverez plus d’informations sur le système, les pilotes, les programmes d’aide, les mises à jour, les manu els, etc. sur v otre Notebook ou sur Internet sous "www.fujitsu-siemens.com/support". 10600969195, édition 1 Français - 11Caractéristiques techniques Caractéristiques techniques Caractéristiques techniques Notebook Caractéristiques techniques Conditions d’environnement Température de fonctionnement 5 °C – 35 °C Dimensions Largeur x Profondeur x Hauteur (face avant/arrière) 440 mm x 294 mm x 40/48 mm Poids (incl. accumulateur à 8 c ellules et 2 disques durs) environ 3,9 kg La fiche technique de ce Notebook contient d’autres caractéristiques techniques. Vous trouverez la fiche technique sur votre Notebook ou sur le site Inter net "www.fujitsu-siemens.com ". Adaptateur d’alimentation Caractéristiques techniques Caractéristiques électriques Principal (selon l’appareil) 90 W Tension nominale 100 V – 240 V (automatique) Fréquence nominale 50 Hz – 6 0 Hz (automatique) Secondaire Tension nominale 20 V Courant nominal maximum (selon l’appareil) 4,5 A Vous pouvez à tout moment commander un adaptateur d’alimentation et un câble secteur supplém entaires.
