GEBRUIKSAANWIJZING AMILO Xi 3650 FUJITSU

• Matrix Storage Man ager en Help-functie oproepen p. 3
• Verdereinformatie p. 4
• Gebruikshandleiding "AMILO Notebook" p. 4
• Aansluitingenenbedieningselementen p. 5
• Belangrijkeinstructies p. 7
• Eersteingebruiknamevanhetnotebook p. 8
• Notebook uitpakken en contro leren p. 8
• Opstelplaatsselecteren p. 9
• Netadapter aansluiten p. 10
• Notebook voor het eerst inschakelen p. 11
• Technischegegevens p. 12
• Notebook p. 12
• Netadapter 10600969195, uitgave 1 NederlandsInhoud Nederlands 10600969195, uitgave 1Dankzij innoverende technologi e Dankzij innoverende technologie en een ergonomisch ontwerp is uw AMILO Notebook Xi 3650 een gebruiksvriendelijk en betrouwbaar notebook. Als u een notebook met een besturingssysteem van Microsoft Windows hebt gekocht, dan is dit systeem reeds voorgeïnstalleerd en optimaal voor u geconfigureerd. Het notebook is d irect startklaar, wanneer u dit voor het eerst inschake lt. Uw notebook is uitgerust met de modernste technologie, zodat u op timaal van uw notebook kunt genieten. p. 12

• een station voor het lezen en beschrijven van CD’s/DVD’s en afhankelijk va n de toesteluitrusting voor het lezen van Blu-ray DVD’s

• drie USB-aansluitingen voor een eenvoudige uitbreiding met game-pads, printers en meer

• een gecombineerde eSATA-/USB-aansluiting, om een externe SATA harde schijf of een ext ra USB-toestel te k unnen aansluiten

• een draadloze USB (WUSB) poort (optie, niet ach teraf te installeren) voor een snelle gegevensoverdracht volgens de USB-s tandaard zonder storende kabels

• LAN en Wireless LAN voor internet- en n etwerktoegang

• afhankelijk van het toestel een tweede harde schijf om uw notebook met twee harde schijven in de RAID-groep aan te kunnen sturen

• een Firewire -aansluiting voor de s nelle gegevensoverdracht met multimediatoestellen

• een HDMI-aansluiting voor de volledig digitale ove rdra cht van audio- en videogegevens

• een geïntegreerde webcam en een digitale m icrofoon voor meest uiteenlopende multimediatoepassingen

• een multiformaat kaartlezer om digitale foto’s, muziek en videoclips snel naar uw notebook te kopiëren

• een geïntegreerde audiocontro ller, stereoluidsprekers en een subwoofer voor optimaal luistergenot

• Bluethooth 2.1 voor de dra adloze a a nsturing van verschillende toebehoren

• extra in- en uitgangen voor hoogwaardige audiotoebeho ren

• een ingebou wde TV-tuner (optie, niet achteraf te installeren) voor de ontvangst van terrestrische TV-programma’s

• een toe tsen bord met afzonderlijk cijferblok

• een on-screen-display voor de visuele controle van de belangrijkste instellingen van uw notebook

• Hybrid Graphics voor optimale prestaties en een accubesparende werkwijze bij minder veeleisende applicaties

• een multi-connector poort (optie, alleen in combinatie met de TV-tuner) als ingang voor audio- en videosignalen van externe multimedia-toestellen Met de gebruiksvriendelijke "BIO S-Setup-Utility" kunt u de hardware van uw notebook sturen en uw systeem beter beschermen teg en onbevoegde toegang, door gebruik te maken van de krachtige wachtwoordbeveiliging. In deze gebruiksaanwijzing is o.a. beschreven hoe u uw AMILO Notebook in gebruik neemt en bedient. 10600969195, uitgave 1 Nederlands - 1Dankzij innoverende technologie Hybrid Graphics Uw Notebook is met Hybrid Graphics uitgerust. Via de sneltoets kunt u navigeren tussen de accuspaarmodus en de Performance-modus. Gebruik bij applicaties die grafisch minder veeleisend zijn (bijvoorbeeld bij het afspelen va n video’s, gebruik van e-mail of bij internet surfen) de in de chipset ingebouwde grafische eenheid. Hierdoor worden warmteontwikkeling, geluidsniveau en stroomverbruik verminderd. De gebruiksduur van de accu stijgt (accuspaarmodus). Wanneer u hoge prestaties wenst (bijvoorbeeld voor spelletjes) kan worden geschakeld naar de e xterne grafische eenh eid (Perform ance-modus). Wisselen van grafische m odus Op uw notebook is af fabriek de externe grafische modus (Performance-modus) vooraf ingesteld. Een toestel dat is aa ngesloten op de HDMI-aansluiting van uw notebook (FullHD-resolutie) kan alleen in de Performance-modus via de externe grafische eenheid worden aangestuurd. ► Druk op de sneltoets Hybrid VGA op het Multimedia Board van uw notebook:

De grafische weergave wordt in de accuspaarmodus gezet. ► Druk nogmaals op de sneltoets Hybrid VGA

De grafische weergave wordt in de Performance-modus gezet.

2 - Nederlands 10600969195, uitgave 1Dankzij innoverende technologi e

Tweede harde schijf in de RAID-groep RedundantAr rayofIndepe ndentDisksRAID De tweede harde schijf mag alleen worden gedemonteerd en gemonteerd door erkende onderhoudspartners van Fujitsu Siemens Co mputers GmbH. Indien de demontage en montage door onbevoegden wordt uitgevoerd, dan vervalt de garantie. U vindt meer informatie en adresse n van onze servicepartners op het Internet onder "http://www.fujitsu-siemens.com/support". RAID (Red undant Array of Independent Disks, ook wel D isk-Array) is een methode voor het combineren van twee harde schijven tot een logische eenheid. Een zogenaamde Disk-Array is uitermate geschikt om te worden gebruikt voor het verbeteren van de prestaties of als alternatief om de fou ttolerantie (gegevensbescherming) te verbeteren. Fouttolerantie is mogelijk via gegevensreductie. Bij het uitvallen van een station bevat een ander station een gespiegelde kopie van de gegeven s. Hierdoor kan uitvallen van het besturingssysteem of gegevensverlies word en voorkomen. Het besturingssyste em herkent alle harde schijven in een Disk-Array als één fysische harde schijf. D e afzonderlijke harde schijven in een Disk-Array worden aangeduid als "Member" (lid). Configuratiegegevens van een Member worden opgeslagen op een gereserveerde sector van de harde sch ijf. Aan de hand van deze gegevens kan de harde schijf w orden herkend als M ember. Normaal gesp roken kunnen harde schijven via verschillende procedures met elkaar worden gecombineerd. Deze procedures word en als verschillende R AID -niveaus aangeduid. De verschillende RAID -nive aus belichamen verschillende prestatie- en veiligheidsfasen en implementatiekosten. Afhankelijk van de grootte van de harde schijf kan het combineren van twee harde schijven tot een RAID-groe p enkele uren in beslag nemen. Tijdens deze periode wordt het display zwart. U vindt meer informatie over het configureren van h et R AID-systeem onder de Help-functie van het Intel

Matrix Storage M anager en Help-functie oproepen Ga als volgt te werk om het programma Intel

Matrix Storage Manager en de Help-functie op te roepen: ► Selecteer Startmenu - Alle programma’s - Intel

Het programma wordt gestart. ► Klik in de bovenste menulijst op Help.

De Help-functie van het programma Intel

Matrix Storage Manager wordt opgeroepen. 10600969195, uitgave 1 Nederlands - 3Dankzij innoverende technologie Verdere informatie Algemene informatie over uw AMILO Notebook vindt u in de gebruikshandleiding "AMILO Notebook". De drivers voor Windows Vista voor uw AMILO Notebook vindt u op onze internetpagina. Van fabriekswege ondersteunen deze toestellen geen and ere besturingssystemen. Fujitsu Siemens Co mputers neemt geen aansprakelijkheid op zich bij het gebruik van andere besturingssystemen. Software-items in deze handleiding hebben betrekking op producten v an Microsoft, indien ze bij uw AMILO Notebook zijn geleverd. Neem bij de installatie van andere softwarep roducten de gebruikshandleidingen van de fabrikant in acht. Gebruikshandleiding "AMILO Notebook" De gebruikshandleiding voor het "AMILO Notebook" vindt u onder het Windows s tartmen u of op het internet onder "www.fujitsu-siemens.com/suppo rt".

4 - Nederlands 10600969195, uitgave 1Aansluitingen en bedieningselementen

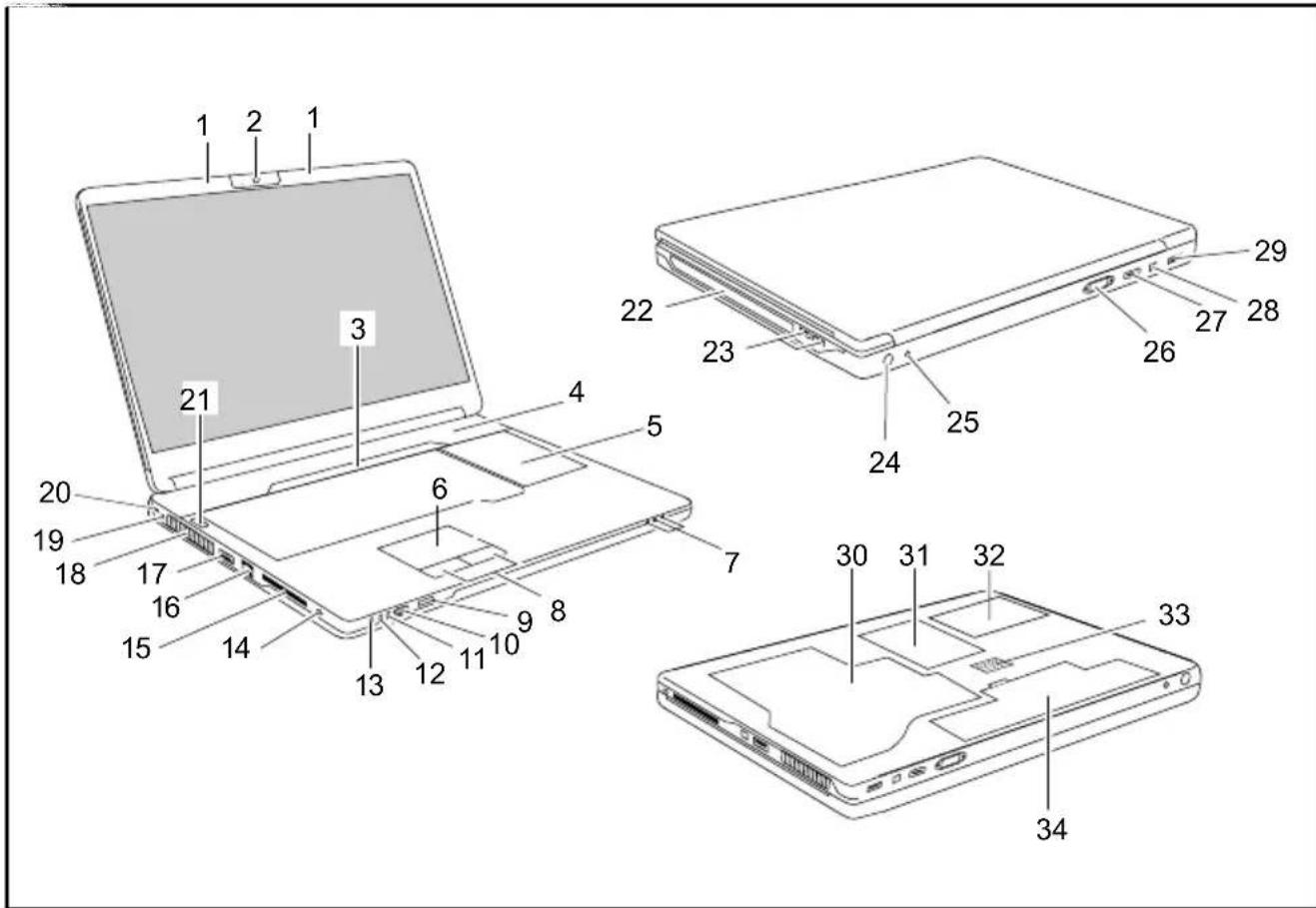

Aansluitingen en bedieningselementen In dit hoofdstuk worden de verschillende hardw arecompo nenten v an uw notebook voorgesteld. U krijgt ee n overzicht van de indicatoren en aansluitingen van het notebook. Voor u met het notebook be gint te werken, dient u zich vertrouwd te maken met deze elementen. WebcamMultimediaBoardTouchpad ApartcijferblokToetsenbordStatusindicatorenTouchpad-toetsenMultiformaatkaartlezerInfraroodpoortvo orafstandsbedieningLineIn-aansluitingMicrofoonaansluiti ngAansluitingvoorhoofdtelefoonLineOut-aanslui tingS P DIF-aansluitingExpressCard steekplaatsMultimedia-afstandsbedieningFirewire-aansluitingGecombineerdeeSATA-/USB-aansluitingLuidsprekersAan-/uitschakelaarUSB-aansluitingenAntennekabelaansl ui tingHDMI-aansluitingVGA-beeldsc hermaansluitingNetwe rkaans luiti ngGelijkspanni ngsbus(DCIN )Servicevakgeh eugenServicevakhar deschijfAccuMulti-connector-aansluitingSubwooferAntennekabelaansl ui ting

10600969195, uitgave 1 Nederlands - 5Aansluitingen en bedieningselementen 1 = Microfoons 2 = WebCam 3 = Multimedia Board 4 = Luidsprekers 5 = Toetsenbord met afzonderlijk cijferblok en applicatietoetsen 6 = Touchpad 7 = Statusindicatoren 8 = Touchpad-toetsen 9 = Infraroodpoort voor afstandsbediening 10 = Multiformaat kaartlezer 11 = Line In-aansluiting 12 = Microfoonaansluiting 13 = Hoofdtelefoon-/Line Out-aansluiting 14 = SPDIF-/Line Out-aansluiting 15 = ExpressCard steekplaats met multimedia-afstandsbediening 16 = LAN-aansluiting 17 = Gecombineerde eSATA-/USB-aansluiting 18 = Ventilatiegleuven 19 = Gelijkspanningsbus (DC IN) 20 = Kensington Lock-inrichting 21 = Aan-/uitschakelaar 22 = CD/DVD-station 23 = USB-aansluitingen 24 = Antennekabelaansluiting (optie) 25 = Multi-connector-aan sluiting (op tie) 26 = VGA-beeldschermaansluiting 27 = HDMI-aansluiting 28 = Firewire-aansluiting 29 = USB-aansluiting 30 = Servicevak geheugen 31 = Servicevak harde schijf 2 32 = Servicevak harde schijf 1 33 = Subwoofer 34 = Accu

6 - Nederlands 10600969195, uitgave 1Belangrijke instructies

Belangrijke instructies Neem de veiligheidsinstructies in he t handboek "Safety" (Veiligheid) en in de gebruiksaanwijzing "AMILO No tebook" in acht. Zorg er bij het gebruik van een TV-tuner-kaart voor dat deze voldoet aan de norm IEC 60950-1: 2005, paragraaf 7.2. Sluit een externe TV-tuner alleen aa n op een TNV-1-circuit. Zorg er bij het aansluiten van een coaxkabel op de externe TV-tuner voor dat deze correct is verbonden m e t het aardingssysteem van het gebouw. 10600969195, uitgave 1 Nederlands - 7Eerste ingebruikname va n het not ebook Eerste ingebruikname van het notebook Eersteing ebruiknameNotebookIngebruiknameNotebook Wanneer uw notebook met een Windows besturingssysteem is uitgerust, dan zijn de benodigde hardware-drivers en de meegeleverde software reeds voorgeïn stalleerd. De procedure voor de eerste ingebruikname kan bij het besturingssysteem Microsoft Vista, afhankelijk v an de hard- en software-u itrusting tot 20 m inuten in beslag nemen. Bij de eerste keer inschakelen van uw notebook wordt een systeemtest uitgevoerd. Hierbij kunnen er verschillende meldingen verschijnen. D e display kan kortstondig donker blijven of flikkeren. Volg de aanwijzingen die op het beeldscherm verschijnen. Schakel uw notebook tijdens de procedure voor de eerste ingebruikname nooit uit. Voor u voor het eerst met uw notebook kunt werken, moet de accu worden opgeladen. Bij levering zit de accu in het accuvak of deze is bijgeleverd. De accu moe t opg eladen zijn als u uw notebook met accuvo eding wenst te gebruiken. Bij mobiel gebruik zorgt de geïntegreerde accu voor de nodige energievoorziening. U kunt de gebruikstijd verhogen door de beschikbare energiespaarfuncties te gebruiken. Als u het notebook thuis o f op kantoor g ebruikt, dient u het met de netadapter aan te sluiten en niet met accuvoe ding te w erken. Hoe u externe toestellen (bijv. muis, printer) aansluit op het notebook, is beschreven in de gebruikshandleiding "AMILO Notebook". Notebook uitpakken en controleren Als u transpo rtsch ade vaststelt, verwittig dan onmiddellijk de verkoopdienst! ► Pak alle delen uit. VerpakkingTransport ► Controleer het Not ebook op zichtbare transportschade. Wij raden u aan de originele verpakking van het toestel niet weg te gooien. Bewaar de originele verpakking voor het geval u het toeste l later moet terugsturen.

8 - Nederlands 10600969195, uitgave 1Eerste ingebruikname van het noteboo k

Opstelplaats selecteren Opstelplaats selecterenNotebookNetadapter Voor u uw Notebook opstelt, dient u een geschikte plaats v oor het Notebook te kiezen. Hou daarbij rekening met het volgende.

• Plaats het notebook en de netadapter nooit op een warmtegevoelige onderg rond. Gebeurt dit wel, dan k an de ondergrond beschadigd raken.

• Plaats het Notebook nooit op een zachte ondergrond (b.v. t apijt, kussen of bedje). Daardoor kan de ventilatie geblokkeerd raken, waardoor er schade ten gevolge van verhitting kan ontstaan.

• Plaats het Notebook niet gedurende lange tijd rechtstreeks op uw benen. Tijdens de normale we rking wordt de onderzijde van het Note book warm. Een langdurig huidcontact kan onaangenaam worden of zelfs tot brandwonden leiden.

• Plaats het Notebook op een stabiele, effen en slipvaste ondergrond. Let erop dat de rubbervoetjes van het Notebook sporen kunnen achterlaten op gevoelige oppervlakken.

• De vrije ruimte ro nd het Notebook en de netadapter moet minstens 100 mm bedragen, zodat voldoende verluchting gewaarborgd is.

• Dek nooit de ventilatiesleuven van het notebook af.

• Het Notebook mag niet aan extreme omgevingsvoorwaarden worden blootgesteld. Bescherm het Notebook tegen stof, vocht en hitte. 10600969195, uitgave 1 Nederlands - 9Eerste ingebruikname va n het not ebook Netadapter aansluiten Bedrijfsklaarm ak enNetadapter Neem de veiligheidsinstructies in het bijgeleverde handbo ek "Safety" (Veiligheid) in acht. De bijgeleverde netkabel beantwoordt aan de voorschriften van het land waarin u het notebook heeft geko cht. Let erop dat d e netkabel toegelaten is voor het land waarin u het notebook gebruikt. De netkabel van de netadapte r mag slechts aangesloten zijn op het stopcontact als het notebook aangesloten is op de n etadapte r. Ga na of de stroomopname van de netadapter niet groter is dan de stroomopname van het elektriciteitsnet wa arop u de netadapter aansluit (zie het hoofdstuk "Technische gegeven s", "Netadapter ", pagina 12).

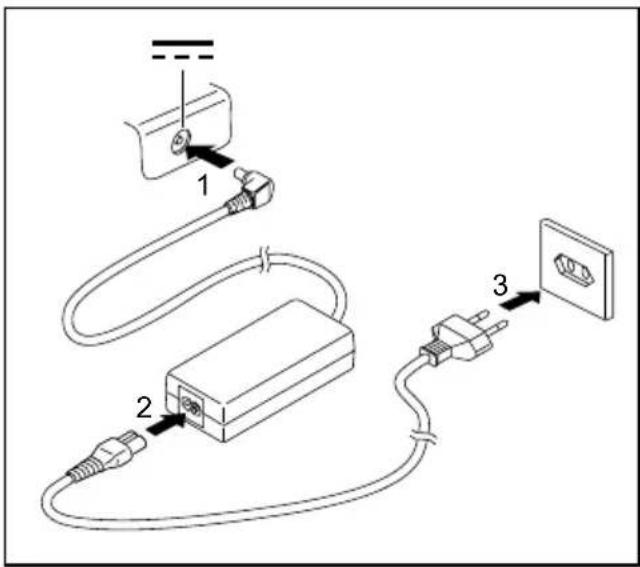

► Sluit de netadapterkabel (1) aan op de gelijkspanningsbus (DC IN) van het notebook. ► Sluit de netkabel (2) aan op de netadapter. ► Sluit de netkabel (3) aan op een stopcontact.

10 - Nederlands 10600969195, uitgave 1Eerste ingebruikname van het noteboo k

Notebook voor het eerst inschakelen Voorheteer stinschake len Bij deze procedure moet het notebook via de netadapter van spanning worden voorzien. Wanneer u het notebook voor de eerste maal inschakelt, wordt de bijgeleverde software geïnstalleerd en geconfigureerd. Deze procedure mag niet worden onderbroken, daarom dient u de nodige tijd te voorzien en het notebook via de netadapter op de netspanning aan te sluiten. Tijdens de installatie mag het notebook enkel opnieuw w orden opgestart als hierom wordt gevraagd! U wordt gevraagd een ve iligheidskopie van het voorgeïnstalleerde be sturingssysteem aan te maken. Met behulp van de veiligheidskopie k unt u uw notebook later weer in de originele staat terugbrengen. Informatie over het herstellen van het bestu ringssyst eem, drivers, handboeken en speciale software vindt u in het handboek m.b.t. de herstelprocedure (recovery process) voor geïnstalleerde software. Om de ingebru ikname van uw notebook te vereenvoudigen, is het besturingssysteem reeds op de harde schijf voorgeïnstalleerd.

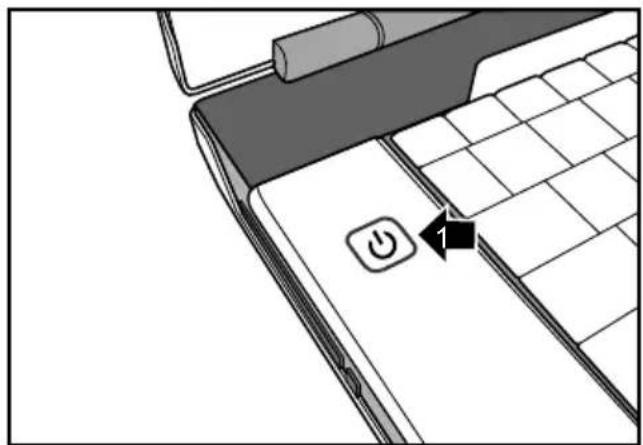

► Schakel het notebook in (1). ► Volg tijdens de installatie de instructies op het beeldscherm.

Als iets niet duidelijk is m.b.t . de gevraagde invoergegevens, raadpleeg dan het handboek van het besturingssysteem. Wanneer er op uw notebook een Windows besturingssysteem voorgeïn stalleerd is, dan vindt u meer informatie over het systeem, drivers, hulpprogramma’s, updates, handboeken, etc. op uw notebook of op het internet onder "www.fujitsu-siemens.com/support". 10600969195, uitgave 1 Nederlands - 11Technische gegevens Technische gegevens Technischegeg evens Notebook Technischegeg evens Omgevingsgegeve ns Bedrijfstemperatuur 5 °C – 35 °C Afmetingen Breedte x Diepte x Hoogte (voorzijde/achterzijde) 440 mm x 294 mm x 40/48 mm Gewicht (inclusief 8-cellenaccu en 2 harde schijven) ca. 3,9 kg Het technisch blad bij dit notebook vermeldt bijkomende technische gegevens. U vindt het technisch blad in uw notebook of op het Internet onder "www.fujitsu-siemens.com". Netadapter Technischegeg evens Elektrische gegevens Primair (afhankelijk van toestel) 90 W Nominale spanning 100 V – 240 V (automatisch) Nominale frequentie 50 Hz – 60 Hz (automatisch) Secundair Nominale spanning 20 V Maximale nominale stroom (afhankelijk van toestel) 4,5 A U kan altijd een bijkomend e netadapter en een bijkomende netka bel bestellen.

12 - Nederlands 10600969195, uitgave 1AMILO Notebook Xi 3650
