| Caractéristiques | Détails |
|---|---|
| Puissance | 600W |
| Type d'alimentation | ATX 2.3 |
| Certification d'efficacité | 80 PLUS Gold |
| Tension d'entrée | 100 - 240V |
| Courant d'entrée | 10A |
| Connecteurs principaux | 1 x 24-pin, 1 x 4+4-pin CPU, 4 x 6+2-pin PCIe |
| Connecteurs SATA | 8 |
| Connecteurs Molex | 3 |
| Ventilateur | 120 mm, silencieux |
| Niveau sonore | Max 26.8 dB(A) |
| Dimensions | 150 x 160 x 86 mm |
| Poids | 2.8 kg |
| Utilisation recommandée | Pour PC de bureau, gaming et stations de travail |
| Garantie | 3 ans |
| Normes de sécurité | CE, UL, FCC |
| Maintenance | Vérifier régulièrement la poussière, pas de pièces remplaçables |
FOIRE AUX QUESTIONS - Straight Power E7 600W Be Quiet!
Questions des utilisateurs sur Straight Power E7 600W Be Quiet!
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Alimentation (PC) au format PDF gratuitement ! Retrouvez votre notice Straight Power E7 600W - Be Quiet! et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil Straight Power E7 600W de la marque Be Quiet!.
MODE D'EMPLOI Straight Power E7 600W Be Quiet!

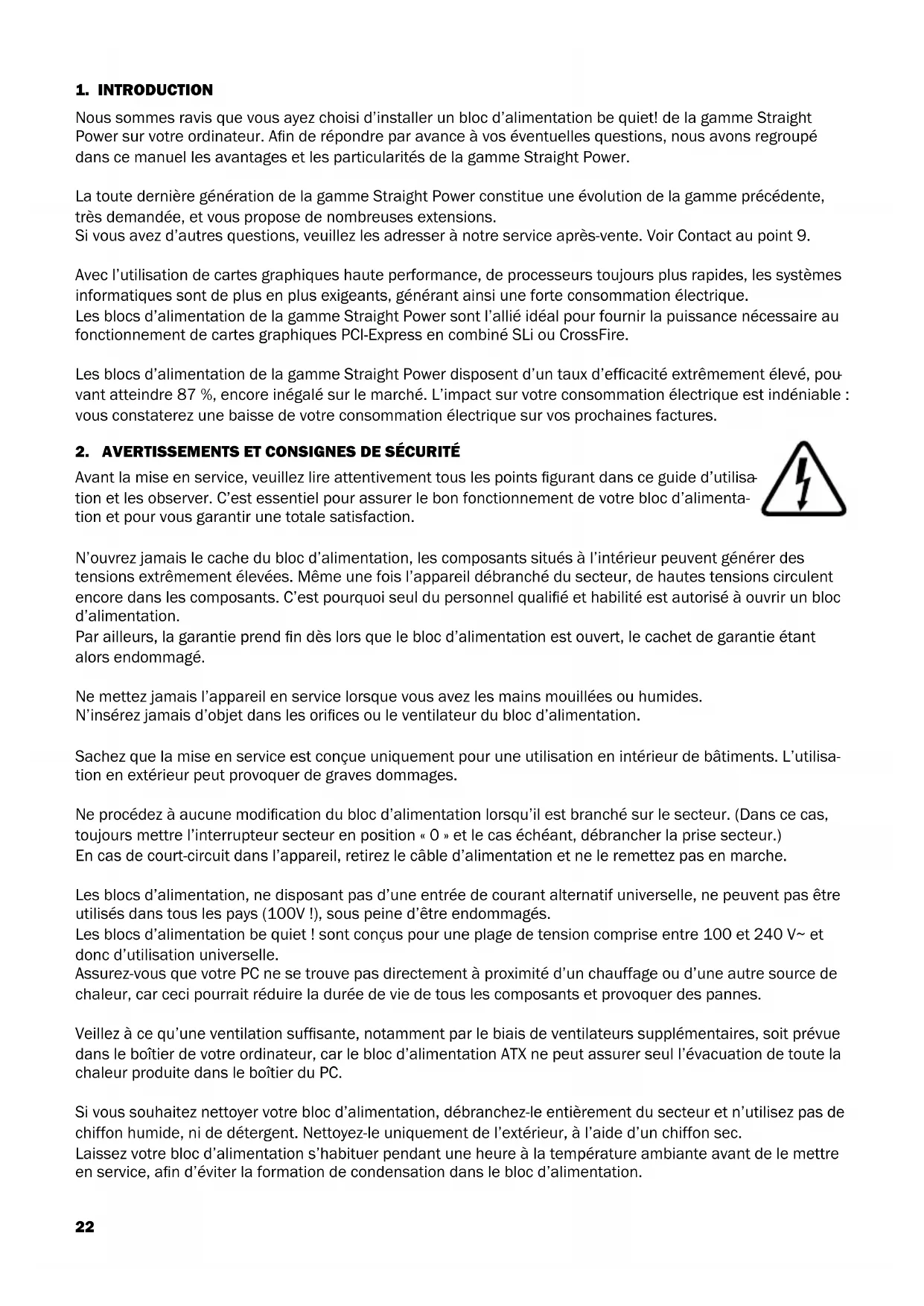

3. Avantages et particularités de votre nouveau bloc d’alimentation .................................................................
Nous sommes ravis que vous ayez choisi d’installer un bloc d’alimentation be quiet! de la gamme Straight Powersurvotreordinateur.Anderépondreparavanceàvoséventuellesquestions,nousavonsregroupé danscemanuellesavantagesetlesparticularitésdelagammeStraightPower. LatoutedernièregénérationdelagammeStraightPowerconstitueuneévolutiondelagammeprécédente, très demandée, et vous propose de nombreuses extensions. Si vous avez d’autres questions, veuillez les adresser à notre service après-vente. Voir Contact au point 9. Avec l’utilisation de cartes graphiques haute performance, de processeurs toujours plus rapides, les systèmes informatiques sont de plus en plus exigeants, générant ainsi une forte consommation électrique. Lesblocsd’alimentationdelagammeStraightPowersontl’alliéidéalpourfournirlapuissancenécessaireau fonctionnementdecartesgraphiquesPCI-ExpressencombinéSLiouCrossFire. Lesblocsd’alimentationdelagammeStraightPowerdisposentd’untauxd’efcacitéextrêmementélevé,pou
vantatteindre87%,encoreinégalésurlemarché.L’impactsurvotreconsommationélectriqueestindéniable: vous constaterez une baisse de votre consommation électrique sur vos prochaines factures.
tion et les observer. C’est essentiel pour assurer le bon fonctionnement de votre bloc d’alimenta- tion et pour vous garantir une totale satisfaction. N’ouvrez jamais le cache du bloc d’alimentation, les composants situés à l’intérieur peuvent générer des tensionsextrêmementélevées.Mêmeunefoisl’appareildébranchédusecteur,dehautestensionscirculent encoredanslescomposants.C’estpourquoiseuldupersonnelqualiéethabilitéestautoriséàouvrirunbloc d’alimentation. Parailleurs,lagarantieprendndèslorsqueleblocd’alimentationestouvert,lecachetdegarantieétant alors endommagé. Ne mettez jamais l’appareil en service lorsque vous avez les mains mouillées ou humides. N’insérezjamaisd’objetdanslesoricesouleventilateurdublocd’alimentation. Sachez que la mise en service est conçue uniquement pour une utilisation en intérieur de bâtiments. L’utilisa- tion en extérieur peut provoquer de graves dommages. Neprocédezàaucunemodicationdublocd’alimentationlorsqu’ilestbranchésurlesecteur.(Danscecas, toujoursmettrel’interrupteursecteurenposition«0»etlecaséchéant,débrancherlaprisesecteur.) En cas de court-circuit dans l’appareil, retirez le câble d’alimentation et ne le remettez pas en marche. Lesblocsd’alimentation,nedisposantpasd’uneentréedecourantalternatifuniverselle,nepeuventpasêtre utilisésdanstouslespays(100V!),souspeined’êtreendommagés. Lesblocsd’alimentationbequiet!sontconçuspouruneplagedetensioncompriseentre100et240V~et donc d’utilisation universelle. Assurez-vousquevotrePCnesetrouvepasdirectementàproximitéd’unchauffageoud’uneautresourcede chaleur, car ceci pourrait réduire la durée de vie de tous les composants et provoquer des pannes. Veillezàcequ’uneventilationsufsante,notammentparlebiaisdeventilateurssupplémentaires,soitprévue dansleboîtierdevotreordinateur,carleblocd’alimentationATXnepeutassurerseull’évacuationdetoutela chaleurproduitedansleboîtierduPC. Si vous souhaitez nettoyer votre bloc d’alimentation, débranchez-le entièrement du secteur et n’utilisez pas de chiffon humide, ni de détergent. Nettoyez-le uniquement de l’extérieur, à l’aide d’un chiffon sec. Laissez votre bloc d’alimentation s’habituer pendant une heure à la température ambiante avant de le mettre enservice,and’éviterlaformationdecondensationdansleblocd’alimentation.23
3. AVANTAGES ET PARTICULARITéS DE VOTRE NOUVEAU BLOC D’ALIMENTATION

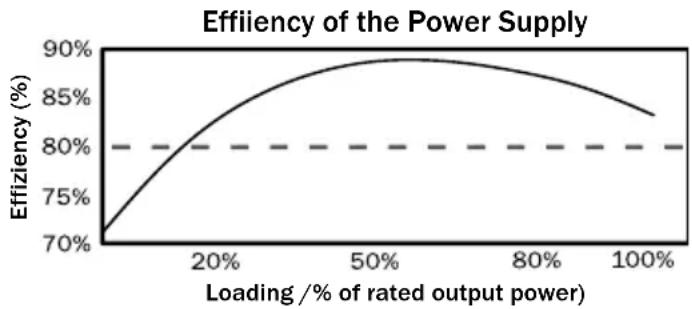

Taux d’efcacité: Lesblocsd’alimentationdelagammeStraightPowerprésententuneefcacitétrèsélevée,quivous permettra, en cas d’utilisation intensive, de réduire vos frais d’électricité. Uneefcacitéélevéesigniequeleblocd’alimen
tation est capable de convertir le courant alternatif entrant en courant continu, et ce avec très peu de déperditiondechaleur,cequiestbénéquepourle refroidissement du bloc d’alimentation. Les blocs d’alimentationprésentantuneefcacitéélevée, commec’estlecasdelagammeStraightPower, fonctionnent avec un ventilateur tournant beaucoup moins rapidement, et produisant ainsi moins de bruit. Grâce à cette évolution technique continue, la nuisancesonoreestextrêmementfaible. Économie : Lesblocsd’alimentationdelagammeStraightPowerrépondentàladirectiveenvigueur2002/95/UE(RoHS etDEEE)del’UnionEuropéenne. Les produits be quiet! garantissent un mode de production respectueux de l’environnement et l’utilisation de matériaux qui ne contiennent pas de produits toxiques dangereux pour l’environnement. Ainsi, nous apportons, entantquefabricant,etvous-mêmeentantqueconsommateur,uneimportantecontributionàlaprotection de la planète. Stabilité de tension : L’utilisationdecomposantsdetrèshautequalitédanslesblocsd’alimentationdelagammeStraightPower garantissent une excellente stabilité. Les tensions de sortie sont ainsi maintenues très proches de la valeur de consigne, ce qui est essentiel lorsque des performances élevées sont exigées. Contrôle des ventilateurs en fonction de la température : Lesblocsd’alimentationbequiet!delagammeStraightPowerutilisentunegestionprécisedesventilateurs. Cet automatisme de contrôle commande non seulement le ventilateur se trouvant dans le bloc d’alimentation, mais peut aussi commander les ventilateurs du boîtier, qui sont raccordés au bloc d’alimentation. Ce système fonctionne très simplement : les ventilateurs du boîtier, équipés d’un connecteur à 3 et/ou 4 pôles, doivent êtrereliésaublocd’alimentation,parleursconnexionsrespectives(àpartirde500W). La rapidité des ventilateurs est réglée en fonction de la chaleur du bloc d’alimentation. Si la température augmente,lesventilateurscommencentautomatiquementàtournerplusrapidement,and’assurerunre- froidissementplusrapideetplusefcacedansleboîtier.Lerefroidissementainsiobtenucontribueenoutreà augmenter la durée de vie de vos composants et du bloc d’alimentation. Si vous reliez vos propres ventilateurs au bloc d’alimentation, veillez à ce qu’ils ne disposent pas de capteurs thermiques ou de potentiomètres intégrés. Effiiency of the Power Supply Loading /% of rated output power) Effiziency (%)24 Unebrèveimpulsionàtensionélevéedéclenchelesventilateursetpermetdevérierquetouslesventilateurs du boîtier fonctionnent. Important Branchez un seul ventilateur à l’aide de chaque câble. (àpartierde500W) Concept Ultra Silent Comporte de nombreuses optimisations électriques et mécaniques qui contribuent à un fonctionnement plus régulier, une ventilation optimale et à un très faible niveau de bruit Avantages techniques ATX12V version 2.3: AvecsagammeStraightPower,bequiet!proposeunblocd’alimentationquirépondàladernièrespécication ATX12V.Iloffredesrails12Vséparés,quiprésententdesavantagespourlaabilitédefonctionnementdu système. Le modèle 400W disposent de 3 rails 12V séparés et les modèles 450, 500, 550, 600 et 700 W présentent 4 rails 12V séparés. Connecteur PCI Express: Lesblocsd’alimentationdelagammeStraightPowerdisposentd’unmaximumde2connecteursà6ou8 broches,nécessairespourl’utilisationdecartesgraphiquesPCI-Express.Chaqueconnecteurestconstitué de6pôles,surlequeldeuxautresbrochesontétérajoutées,pourformerunconnecteurà8pôles.(selonle modèle) Utiliseztoujoursenprioritélamêmenumérotationdechesurlamêmecartegraphique(PCIe1surVGA1et PCIe2surVGA2) Connecteur de carte mère à 20/24 broches: Grâceàsonconnecteurprincipalextensiblede20à24broches,lagammeStraightPowerestégalementcom- patibleenavalavectouteslesspécicationsencours.Lesnormesprisesenchargesont: SpécicationATXV2.2etprécédentes BTXV1.0a Adaptateur Serial ATA (SATA): Lesblocsd’alimentationdelagammeStraightPowersontéquipésdeconnecteursSATA.Lenombredeches vade4chesélectriquesSATAsurlemodèlede400Wà7chesélectriquesSATAsurlemodèlede700W.
Lesblocsd’alimentationbequiet!delagammeStraightPowersontcompatiblesavectouteslesspécications de cartes mères actuellement disponibles, telles que : IntelATX12VPowerSupplyDesignGuideVersion2.2(égalementcompatiblesenavalavec lesversionsV2.01/V2.0) ATXSystemDesignGuideVersion2.2etVersion2.1 BTXVersion1.0a CartesmèrespourdeuxserveursE-ATXparconnecteur8broches EPS12VVersion2.92 Etat Intel C6 de la nouvelle génération de processeurs DirectivesEnergieStar5(voirpoint10)
5. INSTALLATION DE VOTRE NOUVEAU BLOC D’ALIMENTATION
Veuillez lire le point « Avertissements et consignes de sécurité » avant de procéder à l’installation. Pourlamiseenplacedublocd’alimentationsurvotrePC,ilvousfautuntournevis.Utilisezuniquementles vis livrées avec le produit. Démontez tout d’abord votre ancien bloc d’alimentation. Pour ce faire, veuillez procéder ainsi : 1.DébranchezvotrePCdetouteslessourcesdecourantetdéconnectezavecprudencetouslescâblesreliés auPC. 2.OuvrezleboîtierduPCetrespectez,lecaséchéant,lesinstructionsdufabricant.
3. Débranchez tous les connecteurs de la carte mère, ainsi que ceux de tous les autres composants tels que
disquettes, disques durs et autres lecteurs optiques. Veillez à ce qu’aucun connecteur de l’ancien bloc d’alimentation ne soit relié à un composant. 4.Retirezàprésentlesvissetrouvantàl’arrièredublocd’alimentationetsortez-leprudemment.Pourcefaire, faitesattentionàcequ’aucuncâblenesoitemmêléauxcomposantsetlesendommage. Le montage de votre nouveau bloc d’alimentation be quiet! Straight Power :
1. Disposez le nouveau bloc d’alimentation à l’emplacement prévu dans le boîtier et vissez-le solidement sur la
face arrière, à l’aide des quatre vis fournies. Ne forcez pas. 2.Branchezleconnecteur20/24brochesdanslachefemelleprévueàceteffetsurlacartemère.Sivous disposez d’une connexion 24 broches, placez les quatre broches supplémentaires sur l’emplacement prévu àceteffetavantdebrancherleconnecteurdanslachefemelle.Encasd’utilisationd’unconnecteur20 broches, rabattez simplement les 4 broches supplémentaires sur le côté. 3.Branchezàprésentleconnecteur4broches,égalementappeléconnecteurP4,danslachefemelleprévue à cet effet sur la carte mère. Ce connecteur alimentera également votre processeur. 4.Sivousdisposezd’unecartemèrecomprenantplusieursprocesseurs,ilvousfaudraleconnecteurEPS8 brochessupplémentaire.Ilvoussuftdelerelieràlacartemèreparlachefemelle. Remarque:PourlebranchementduconnecteurEPS,veuillezrespecterlesinstructionsdufabricantdevotre carte mère. Toutes les cartes mères ne disposent pas de ces connexions. Ventilateurs Les 2 connexions de ventilateurs sont désignées par le terme FAN. On connecte les ventilateurs sur les prises prévues à cet effet. Les ventilateurs raccordés sont alors pilotés directement par l’alimentation. Attention: branchez un seul ventilateur par câble ! Lachargemaximaletotaledetouslesbranchementsdoitêtrede0,8A/9,6W. (àpartirde500W)
Tous les blocs d’alimentation be quiet! sont équipés de nombreuses fonctions de sécurité. Celles-ci sont conçues pour protéger l’usager, aussi bien que le bloc d’alimentation et les composants qui y sont reliés. Lorsque l’une de ces sécurités est déclenchée, dans la plupart des cas, le système redémarre ou s’éteint. Le PCdoitalorsimmédiatementêtrevériéanderechercherledéfautéventuel(cf.dépistagedespannes).La gammeStraightPowerdisposedesfonctionsdesécuritésuivantes: OCP (protection contre les surintensités) Lorsque la charge dépasse la limite indiquée, le bloc d’alimentation s’éteint automatiquement. UVP (protection contre les sous-tensions) Cette sécurité se déclenche lorsque la tension dans les câbles tombe en-dessous d’une certaine limite. Dans ce cas également, le bloc d’alimentation s’éteint automatiquement. OVP (protection contre les surtensions) Cette sécurité se déclenche en cas de tension trop élevée traversant les câbles et met le bloc d’alimentation hors tension. SCP (protection contre les courts-circuits) La protection en cas de court-circuit dans la partie secondaire du bloc d’alimentation protège votre bloc d’ali- mentation et vos composants. OTP (protection contre les températures trop élevées) Si la température du bloc d’alimentation est trop élevée, celui-ci s’éteint automatiquement. Vous pouvez le remettresoustensionunefoisrefroidi.VeillezàcequelerefroidissementdevotrePCsoitsufsant. OPP (protection contre les surcharges) Cette sécurité se déclenche lorsque la puissance totale demandée au bloc d’alimentation est plus élevée que la charge maximale indiquée. Ceci peut survenir lorsque le bloc d’alimentation ne dispose pas d’une puissance sufsantepourlesystème.
7. DéPISTAGE DES PANNES
Attention ! Remarque importante SurlessystèmesATX,leblocd’alimentationreçoitunsignaldelacartemèreconnectéepourêtremisen service.Veuillezdoncvérier,àl’aidedumanueldelacartemèreouduboîtier,sil’interrupteurmarche/arrêt est correctement relié. Attention: Les travaux sur les sources de courant peuvent provoquer des blessures pouvant mettre votre vie en danger. Si vous constatez des traces de fumée, des câbles endommagés et des dégâts provoqués par des liquides, débranchez le bloc d’alimentation immédiatement du secteur et ne l’utilisez plus. Ne dévissez jamais le bloc d’alimentation. Les composants internes peuvent encore présenter des tensions élevées,mêmeaprèsunarrêtassezlong. Veuillezlaisseruniquementlepersonnelqualiéethabilitésechargerdesréparations! Silesystèmenefonctionnepascorrectementavecleblocd’alimentationinstallé,veuillezd’abordvérierces éventuelles sources d’erreur : A.Vériezquelecâbled’alimentationélectriqueestcorrectementetsolidementreliéaublocd’alimentation, ainsi qu’à la prise. Si possible, utilisez une prise séparée uniquement pour le bloc d’alimentation de l’ordina- teur. B.Vériezsitouteslesconnexionsontétéreliéescorrectementlesunesauxautresetcorrigez-les,lecas échéant, par exemple en cas de polarité erronée.27 C.Contrôlezlaconnexiondel’interrupteurmarche/arrêtduboîtieràlacartemère.Encasdebesoin,prévoyez de consulter le manuel de votre carte mère. Mettez le bloc d’alimentation sous tension en plaçant l’interrup- teursurlaposition«I»etenactionnantl’interrupteurmarche/arrêtduboîtier.Sileblocd’alimentationne s’allume toujours pas, passez au point suivant. D.Vériezquevotresystèmeneprésentepasd’éventuelscourts-circuitsoudematérieldéfectueux.Pource faire, éteignez l’ordinateur et débranchez du système tous les appareils qui ne sont pas nécessaires pour le démarrage de l’ordinateur. Remettez-le sous tension. Répétez cette procédure et rebranchez l’un des appareils après chaque redémarrage, jusqu’à ce que vous ayez trouvé d’où vient la panne supposée. Si le bloc d’alimentation ne réagit pas en raison d’un court-circuit, attendez au moins cinq minutes avant de redémarrer l’ordinateur, car l’appareil est équipé d’une protection contre les surcharges.
Si vous relevez les tensions du bloc d’alimentation sur le BIOS de la carte mère ou sur le système d’exploita- tion, il est possible qu’elles soient fausses. Ceci provient de l’imprécision de mesure de la carte mère et ne reètepasforcémentlaréalité.
plante à la moindre occasion. Vous avez installé une nouvelle carte graphique plus performante sur votre système et à présent, l’ordinateur ne démarre plus ou plante dès la moindre surcharge. Le bloc d’alimentation est trop faible pour votre carte graphique.Veuillezvousrendresurwww.be-quiet.frandeconsulternotrecongurateuretd’évaluerquelest le bloc le plus approprié à votre besoin.
Si le bloc d’alimentation ne fonctionne pas, assurez-vous d’avoir lu ce guide d’utilisation intégralement et que vous avez écarté les problèmes qui y sont mentionnés. Si les problèmes persistent, veuillez vous mettre immé- diatement en relation avec notre service après-vente. TouslesretoursentrantssontvériésparnotreserviceRMA.Siunblocd’alimentations’avèreexemptdetout défaut,ilestrenvoyéauclient.Enoutre,unmontantforfaitairedevéricationestexigépourlesfraisengen- drés. Dans le cas où vous deviez constater pendant les 12 mois suivant votre achat un défaut au niveau de votre transformateur be-quiet! , nous vous conseillons de vous retourner vers le service d’aide en ligne qui vous donnera tous les détails nécessaires concernant les démarches à suivre. Nousavonsbesoindesdocumentssuivantsandevousgarantiruntraitementrapidedevotreréclamation: une copie du bon d’achat une courte description du problème les numéros de série du transformateur votre adresse Une fois vos documents arrivés à destination, un employé DHL vous délivrera un transformateur de rechange par coli postal. Remettez à ce moment le transformateur avec lequel vous avez des problèmes au livreur de DHL. Les câbles, les accessoires et l‘emballage original peuvent rester en votre possession; il n‘est pas néces- saire d‘effectuer un échange sur ses pièces. LE SySTèME D’éCHANGE STANDARD SUR SITE NE FONCTIONNE qU’EN ALLEMAGNE ET EN FRANCE. CONSERVEz VOTRE FACTURE, SANS CELLE-CI UN éCHANGE SOUS GARANTIE EST IMPOSSIBLE !
Ilnousfautunecopiedevotrejusticatifd’achatetunedescriptionprécisedelapanne,quevouspouvez nous adresser par fax, e-mail ou par courrier. Vous recevrez ensuite un nouveau bloc d’alimentation de notre part. Lors de la livraison du nouveau bloc d’alimentation, veuillez remettre au livreur le bloc d’alimentation défectueux,andelerenvoyeràListan.Vousgarderezl’ensembledesaccessoiresquevousavezdéjàenvotre possession.
Le bloc d’alimentation est livré avec les accessoires suivants : Câble avec terre Instructions d’utilisation Attache-câbles Visdestinéesàlaxationdublocd’alimentation
9. CONSIGNES POUR LA GESTION DES DéCHETS
Lesappareilsélectriquesetélectroniquesusagésnepeuventplus,selonlesdirectiveseuropéennes*,être jetésaveclesdéchetsménagers.Ilsdoiventêtretriés. Contribuez vous aussi à la protection de l’environnement et veillez à éliminer l’appareil que vous ne souhaitez plus utiliser dans le cadre des systèmes de tri des déchets. EnFrance,ilvousestinterdit,auvuedelalégislation**,dejeterunappareilusagéavecvosorduresména
gères non triées. Les communes ont prévu à cet effet des lieux de collecte, auprès desquels vous pourrez remettre gratuitement privés votre vieux matériel privés. Certaines communes ont quant à elles mis en place un système de collecte auprès des particuliers. Veuillez vous renseigner auprès de votre municipalité sur la politique de collecte des appareils ménagés. *Directive2002/96/CEduParlementetduConseileuropéensendatedu27janvier2003surlesappareils électriques et électroniques usagés **Décretn°2005-829du20juillet2005relatifàlacompositiondeséquipementsélectriquesetélectroni
ques et à l’élimination des déchets issus de ces équipements.
10. GARANTIE, FABRICANT ET COPyRIGHT
3ansdegarantiedufabricantpourleconsommateurnal(uniquementpourunpremierachatauprèsd’un distributeurbe-quiet!agréé) Echange sur site au cours des 12 premiers mois à compter de la date d‘achat auprès d‘un distributeur be- quiet! agréé. Un règlement de la garantie est possible uniquement sur présentation du numéro de série, ainsi que d’une copie de la preuve d’achat auprès d’un distributeur be-quiet! agréé. Le système d’échange standard sur site ne fonctionne qu’en Allemagne et en France. L’ouverturedel’appareil,desmanipulationsdetouttype,desmodicationsdeconstructiondetouttypeainsi que des dommages causés par des actions mécaniques extérieures entraînent la perte totale de la garantie. LesconditionsdétailléesdegarantiepeuventêtreconsultéessurlesiteWeb www.be-quiet.de sous la rubri- que Service/Conditions de garantie.
- 29 Si vous avez encore des questions sur nos produits, veuillez vous adresser à notre assistance téléphonique gratuite à ce numéro :
Du lundi au vendredi de 9h00 à 17h30 Listan France - 65 avenue Georges Politzer - 78190 Trappes - France Pourlesclientsrésidanten-dehorsdeFrance:0800469209 Fax.+33130625829 E-mail du SAV : service@be-quiet.fr Veuillez observer les consignes suivantes : 1.Lecontenudetoutoupartiedelaprésentedocumentationnepeutêtrereproduit,distribué,diffuséou enregistré de quelque manière que ce soit sans l’autorisation préalable écrite de Listan.
2. be quiet! est une marque déposée de la société Listan GmbH & Co. KG. Les autres noms de produits et de
sociétésmentionnésdanslaprésentedocumentationpeuventêtredesmarquesoudesnomscommerciaux appartenant à leurs propriétaires respectifs. 3.Listantprocèdeaudéveloppementcontinudesesproduitsconformémentàsapolitique.Parconséquent, Listanseréserveledroitdeprocéderàdesmodicationsetaméliorationsdechacundesproduitsdécrits dans la présente documentation, sans avis préalable.
4. Listan n’est en aucun cas responsable de la perte de données et de revenus, ni de tout dommage particu-
lier, accessoire, direct ou indirect, quel qu’il soit, et quelle que soit son origine.
5. La présente documentation décrit le produit sous sa forme actuelle. Listan décline toute responsabilité
expresse ou tacite pour l’exactitude et l’intégralité du contenu de la présente documentation, y compris, sanss’ylimiter,delagarantietacitedel’aptitudeàlacommercialisationetàunobjectifdéni,saufdans les cas où la législation applicable ou la jurisprudence impose une responsabilité. Listan se réserve le droit deprocéderàtoutmomentàdesmodicationsdelaprésentedocumentation,sansavispréalable,oude retirer la documentation. Model description Article Number Serial Number
