Pure Power 13 M 1000W - Alimentation (PC) Be Quiet! - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Alimentation PC
Marque	Be Quiet!
Modèle	Pure Power 13 M 1000W
Puissance nominale	1000 W
Facteur de forme	ATX
Dimensions	150 x 86 x 160 mm
Poids	2,3 kg
Refroidissement	Ventilateur silencieux de 120 mm
Efficacité	80 PLUS Gold
Modularité	Modulaire (jeu de câbles fourni)
Compatibilité	ATX12V 3.1, PCIe 5.1, EPS12V 2.92, BTX 1.0a, Energy Star 8.0, ErP
Systèmes de sécurité	OCP, OVP, UVP, SCP, OTP, OPP
Garantie constructeur	10 ans
Connecteurs principaux	1x 24 broches, 1x 8 broches (EPS), 4x 6+2 broches PCIe, SATA, Molex
Entretien	Nettoyage extérieur avec chiffon sec ; ne pas ouvrir
Précautions	Utiliser uniquement les câbles fournis ; ne pas manipuler avec les mains humides
Installation	Nécessite un tournevis ; attente 1h à température ambiante avant première utilisation
Accessoires inclus	Câble secteur, attache-câbles, vis de fixation, manuel
Utilisation	Intérieur, environnement sec

FOIRE AUX QUESTIONS - Pure Power 13 M 1000W Be Quiet!

Que faire si mon alimentation ne s'allume pas ?

Vérifiez que le cordon d'alimentation est correctement branché, que l'interrupteur est sur « I », et que la carte mère active l'alimentation. Consultez le manuel de votre carte mère. En cas de court-circuit, attendez au moins 5 minutes avant de redémarrer.

Pourquoi les tensions mesurées dans le BIOS sont-elles inexactes ?

Les mesures via le BIOS/UEFI de la carte mère sont souvent imprécises. Cela ne reflète pas nécessairement un défaut de l'alimentation.

Puis-je utiliser d'autres câbles que ceux fournis ?

Non, seul le jeu de câbles fourni avec l'alimentation doit être utilisé. L'utilisation d'autres câbles peut être dangereuse et causer des défaillances.

Que faire en cas de court-circuit ?

En cas de court-circuit, ne pas remettre en marche l'alimentation. Débranchez immédiatement le secteur et vérifiez les composants. L'alimentation est protégée par OCP et SCP.

Comment nettoyer mon alimentation ?

Débranchez l'alimentation avant tout nettoyage. Utilisez un chiffon sec pour nettoyer l'extérieur uniquement. N'utilisez pas de chiffon humide ni de produits nettoyants.

Puis-je ouvrir l'alimentation pour la réparer ?

Non, n'ouvrez jamais votre bloc d'alimentation. Les composants internes peuvent rester sous tension même après débranchement. L'ouverture annule la garantie.

Quels sont les systèmes de sécurité de cette alimentation ?

Elle est dotée de la protection contre les surintensités (OCP), les sous-tensions (UVP), les surtensions (OVP), les courts-circuits (SCP), la surchauffe (OTP) et les surcharges (OPP).

Quelle est la garantie de ce produit ?

La garantie constructeur est de 10 ans pour le consommateur final, dans le cadre d'un achat initial auprès d'un distributeur agréé. L'ouverture du bloc annule la garantie.

Comment installer l'alimentation ?

Suivez les étapes : débranchez l'ancienne, ouvrez le boîtier, fixez la nouvelle avec les vis fournies, branchez les connecteurs (24 broches, CPU, PCIe, etc.) en respectant les polarités.

Que faire si l'ordinateur plante après installation d'une nouvelle carte graphique ?

L'alimentation est probablement sous-dimensionnée. Consultez le configurateur bequiet.com pour vérifier la puissance recommandée.

MODE D'EMPLOI Pure Power 13 M 1000W Be Quiet!

Consignes de sécurité ....20

Compatibilité....21

Installation de votre nouveau bloc d'alimentation....21

Systèmes de sécurité....22

Dépannage 23

Problèmes les plus fréquents....24

Accessoires....24

Consignes d'élimination et de recyclage 25

Garantie 25

Informations constructeur 26

Droits d'auteur 26

Données techniques 55

POLSKI

Wprowadzenie....27

Attention ! Veuillez ne pas ouvrir le bloc. Seul du personnel qualifié est habilité à effecteur des réparations. Les composants utilisés ne requièrent aucun entretien.

Cet appareil est conforme à la partie 15 des règles FCC. Son fonction- nement est soumis aux deux conditions suivantes : (1) cet appareil ne doit pas provoquer d'interférences nuisibles, et (2) cet appareil doit accepter toute interférence reçue, y compris les interférences suscep- tibles de provoquer un fonctionnement indésirable.

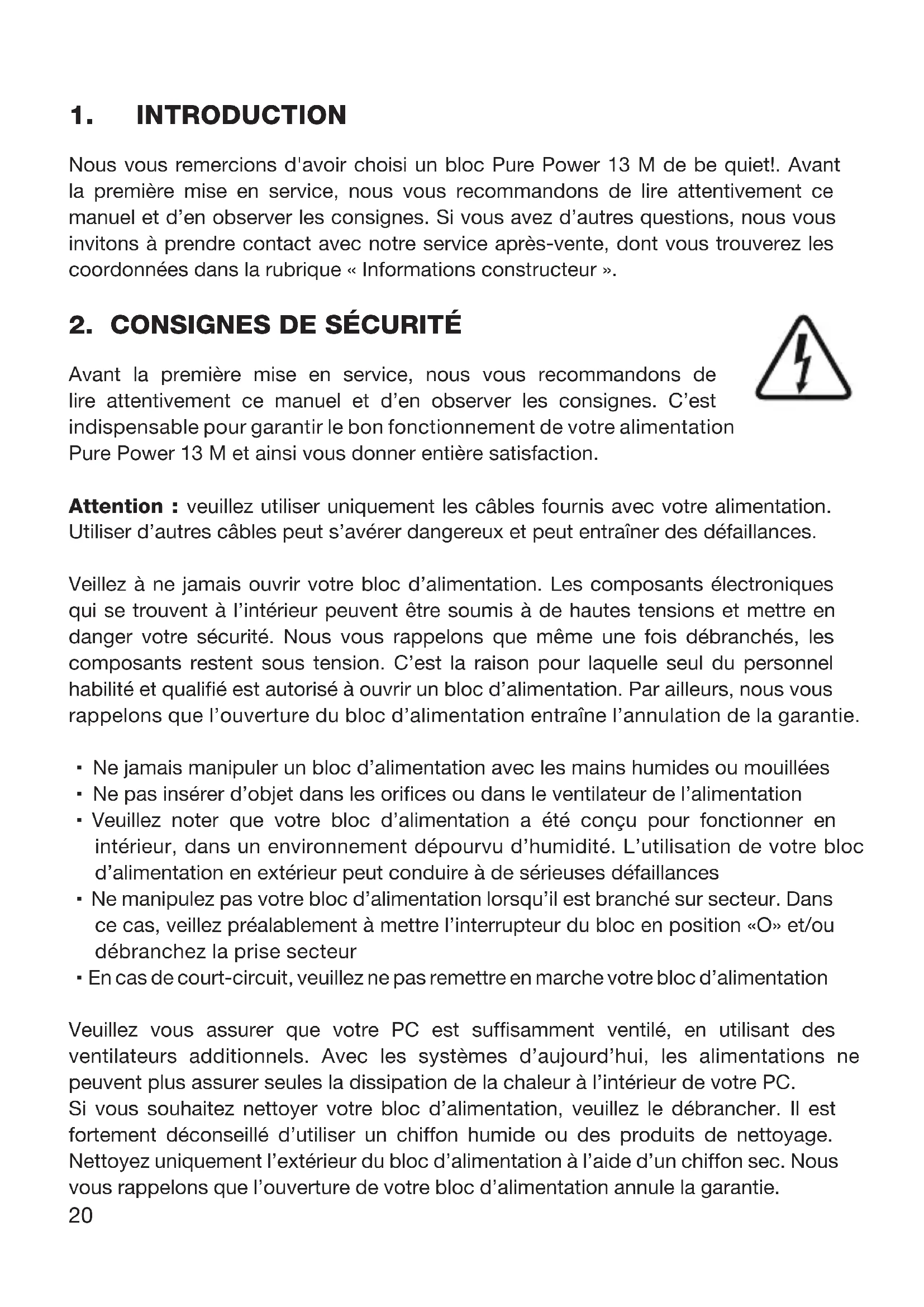

1. INTRODUCTION

Nous vous remercions d'avoir choisi un bloc Pure Power 13 M de be quiet!. Avant la première mise en service, nous vous recommandons de lire attentivement ce manuel et d'en observer les consignes. Si vous avez d'autres questions, nous vous invitons à prendre contact avec notre service après-vente, dont vous trouverez les coordonnées dans la rubrique « Informations constructeur ».

2. CONSIGNES DE SÉCURITÉ

Avant la première mise en service, nous vous recommandons de lire attentivement ce manuel et d'en observer les consignes. C'est indispensable pour garantir le bon fonctionnement de votre alimentation Pure Power 13 M et ainsi vous donner entière satisfaction.

Attention : veuillez utiliser uniquement les câbles fournis avec votre alimentation. Utiliser d'autres câbles peut s'avérer dangereux et peut entraîner des défaillances.

Veillez à ne jamais ouvrir votre bloc d'alimentation. Les composants électroniques qui se trouvent à l'intérieur peuvent être soumis à de hautes tensions et mettre en danger votre sécurité. Nous vous rappelons que même une fois débranchés, les composants restent sous tension. C'est la raison pour laquelle seul du personnel habilité et qualifié est autorisé à ouvrir un bloc d'alimentation. Par ailleurs, nous vous rappelons que l'ouverture du bloc d'alimentation entraîne l'annulation de la garantie.

• Ne jamais manipuler un bloc d'alimentation avec les mains humides ou mouillées
• Ne pas insérer d'objet dans les orifices ou dans le ventilateur de l'alimentation
• Veuillez noter que votre bloc d'alimentation a été conçu pour fonctionner en intérieur, dans un environnement dépourvu d'humidité. L'utilisation de votre bloc d'alimentation en extérieur peut conduire à de sérieuses défaillances
• Ne manipulez pas votre bloc d'alimentation lorsqu'il est branché sur secteur. Dans ce cas, veillez préalablement à mettre l'interrupteur du bloc en position «O» et/ou débranchez la prise secteur
• En cas de court-circuit, veuillez ne pas remettre en marche votre bloc d'alimentation

Veuillez vous assurer que votre PC est suffisamment ventilé, en utilisant des ventilateurs additionnels. Avec les systèmes d'aujourd'hui, les alimentations ne peuvent plus assurer seules la dissipation de la chaleur à l'intérieur de votre PC. Si vous souhaitez nettoyer votre bloc d'alimentation, veuillez le débrancher. Il est fortement déconseillé d'utiliser un chiffon humide ou des produits de nettoyage. Nettoyez uniquement l'extérieur du bloc d'alimentation à l'aide d'un chiffon sec. Nous vous rappelons que l'ouverture de votre bloc d'alimentation annule la garantie.

Avant la première utilisation de votre bloc d'alimentation, il est recommandé de le laisser à température ambiante une heure avant de le mettre en marche. Cela permettra d'éviter toute condensation à l'intérieur de votre bloc.

3. COMPATIBILITÉ

Les blocs d'alimentation Pure Power 13 M sont compatibles avec la plupart des spécifications des cartes mères et des alimentations :

• Intel ATX12V 3.1 Power Supply Design Guide Revision 2.1
• PCIe 5.1
• BTX Version 1.0a
• E-ATX Server Motherboards via 8-Pin Connector
• EPS12V Version 2.92
• Intel C6/C7 Status pour les nouvelles générations de processeurs
• Programme Energy Star 8.0 & Directive ErP

4. INSTALLATION DE VOTRE NOUVEAU BLOC D'ALIMENTATION

Nous vous invitons à lire le paragraphe « Consignes de sécurité » en préambule à l'installation de votre bloc d'alimentation.

Remarque : vous aurez besoin d'un tournevis pour effectuer l'installation de votre bloc d'alimentation. Utilisez exclusivement les vis livrées avec votre bloc car elles présentent le filetage requis.

Attention : veuillez utiliser uniquement les câbles fournis avec votre alimentation. Utiliser d'autres câbles peut s'avérer dangereux et peut entraîner des défaillances.

Veuillez commencer par démonter votre ancien bloc d'alimentation, en suivant les recommandations ci-dessous :

• Débranchez le PC et déconnectez avec précaution tous les câbles reliés au PC.
• Ouvrez le boîtier du PC en respectant les instructions du fabricant.
• Débranchez les connecteurs de la carte mère et des autres composants tels que les disques durs. Veillez à ce qu'aucun connecteur de l'ancienne alimentation ne soit relié à un composant.
• Retirez les vis se trouvant à l'arrière de l'alimentation et sortez-la avec précaution du boîtier PC. Pour ce faire, veillez à ce qu'aucun câble ne se prenne dans les composants et ne les endommage.

Montage de votre nouveau bloc d'alimentation Pure Power 13 M :

• Placez le nouveau bloc d'alimentation à l'emplacement prévu dans le boîtier et fixez-le sur la face arrière, à l'aide des quatre vis fournies. Veillez à n'exercer aucune pression excessive.
• Branchez le connecteur 20/24 broches dans la fiche correspondant à la carte mère. Si la carte mère est équipée en 24 broches, mettez les quatre broches additionnelles dans la position correcte et branchez le connecteur mâle dans le connecteur femelle de la carte mère. En cas d'utilisation d'une carte mère à connecteur 20 broches, rabattez simplement les 4 broches surnuméraires sur le côté.
• Branchez ensuite le connecteur 12V-P4/12V-P8 du processeur dans le connecteur femelle prévu à cet effet sur la carte mère.

5. SYSTÈMES DE SÉCURITÉ

Les blocs d'alimentation be quiet! sont équipés de nombreux systèmes de sécurité, qui sont conçus pour protéger votre bloc d'alimentation et vos composants. Dans la plupart des cas, si l'une des sécurités se déclenche, le système redémarre ou s'éteint complètement. Si c'est le cas, nous vous invitons à vérifier immédiatement les erreurs de votre PC. Vous pouvez vous reporter à la rubrique « Dépannage ».

La gamme Pure Power 13 M bénéficie des systèmes de sécurité suivants :

OCP (protection contre les surintensités)

Si la charge subie par chaque rail dépasse la limite spécifiée, le bloc d'alimentation s'éteint automatiquement.

UVP (protection contre les sous-tensions)

Cette sécurité se déclenche dès que la tension dans les circuits tombe en-dessous d'une certaine limite. Dans ce cas également, le bloc d'alimentation s'éteint automatiquement.

OVP (protection contre les surtensions)

Cette sécurité se déclenche en cas de tension trop élevée sur les rails et met le bloc d'alimentation hors tension.

SCP (protection contre les courts-circuits)

Le fusible qui protège les circuits secondaires du bloc d'alimentation permet de préserver l'alimentation et les composants qui lui sont raccordés.

OTP (protection contre la surchauffe)

Si l'intérieur de l'alimentation atteint une température trop élevée, elle s'éteint automatiquement. La remise sous tension n'est possible qu'une fois le bloc d'alimentation refroidi. Veillez à ce que le refroidissement du PC soit suffisant.

OPP (protection contre les surcharges)

Cette sécurité se déclenche dès que la puissance totale fournie par le bloc d'alimentation est plus élevée que la charge maximale spécifiée. Cela peut être le cas si le bloc d'alimentation ne fournit pas une puissance suffisante pour le système, si celle-ci est sous-dimensionnée.

6. DÉPANNAGE

Remarque : veuillez noter qu'avec un système ATX, l'alimentation est activée par la carte mère pour démarrer votre PC. Il convient donc de suivre le manuel d'utilisation de la carte mère et/ou du boîtier pour vérifier si l'interrupteur marche/arrêt est correctement câblé.

Attention : manipuler des éléments sous tension comporte un risque de blessures graves voire mortelles. Si vous constatez des traces de fumée, des câbles endommagés ou des dégâts provoqués par un liquide, il faut débrancher immédiatement le bloc d'alimentation du secteur et ne plus l'utiliser.

Veuillez confier la réparation de votre boîtier exclusivement à un personnel habilité.

L'ouverture du bloc d'alimentation entraîne l'annulation de la garantie.

Si, suite à l'installation de votre nouveau bloc d'alimentation, votre configuration ne fonctionne pas correctement, nous vous recommandons de vérifier les points suivants :

• Vérifiez que le cordon d'alimentation électrique est correctement et fermement branché au bloc d'alimentation ainsi qu'à la prise secteur. Veuillez, si possible, utiliser une prise séparée pour brancher le bloc d'alimentation de l'ordinateur.
• Vérifiez que tous les connecteurs sont correctement enfoncés et corrigez les erreurs éventuelles comme les inversions de polarité.
• Contrôlez le branchement de l'interrupteur marche/arrêt du boîtier à la carte mère. N'hésitez pas à lire le manuel d'utilisation de votre carte mère en cas de nécessité.

- Mettez le bloc d'alimentation sous tension en plaçant l'interrupteur sur la position « I » et en actionnant l'interrupteur marche/arrêt du boîtier. Si le bloc d'alimentation ne s'allume toujours pas, passez au point suivant.

- Vérifiez que le système ne présente pas d’éventuels courts-circuits et qu’il n’y a aucun matériel défectueux. Pour ce faire, éteignez l’ordinateur et débranchez du système tous les appareils qui ne sont pas nécessaires au démarrage de

l'ordinateur. Remettez le système sous tension. Après chaque redémarrage réussi, répétez cette procédure en ayant rebranché l'un des appareils, jusqu'à identifier celui qui provoque la panne. Si le bloc d'alimentation ne réagit pas en raison d'un court-circuit, veuillez attendre au moins cinq minutes avant de redémarrer l'ordinateur, car votre bloc d'alimentation est doté d'un système de protection contre les surcharges.

7. PROBLEMES LES PLUS FRÉQUENTS

Problème : les tensions mesurées (par le BIOS/UEFI) sont trop basses/élevées

Si vous mesurez les tensions du bloc d'alimentation au moyen du BIOS/UEFI de la carte mère ou sur le système d'exploitation, il est possible que les valeurs affichées soient inexactes. Ceci provient en général de l'imprécision de mesure de la carte mère et ne reflète pas forcément la réalité.

Problème : après le montage d'une nouvelle carte graphique, l'ordinateur ne démarre plus ou plante inopinément

Suite à l'installation d'une nouvelle carte graphique plus performante sur votre système, votre ordinateur ne démarre plus ou plante très régulièrement. Votre alimentation est très certainement sous dimensionnée. Avant votre achat, veuillez consulter notre configurateur sur www.bequiet.com, afin de vous assurer que votre bloc est suffisamment puissant. Le programme vous recommandera le bloc d'alimentation de la gamme be quiet! le plus approprié compte tenu de votre configuration.

Remarque : si les problèmes persistent, nous vous invitons à prendre contact avec notre service après-vente.

8. ACCESSOIRES

Votre bloc d'alimentation est livré avec les accessoires suivants : jeu de câbles pour une gestion modulaire des câbles ; câble avec terre ; instructions d'utilisation ; attache-câbles ; vis de fixation du bloc d'alimentation.

9. CONSIGNES D'ÉLIMINATION ET DE RECYCLAGE

En application des directives européennes*, les appareils électriques et électroniques usagés ne peuvent plus être jetés avec les déchets ménagers. Ils doivent être triés, comme l'indique le symbole du conteneur à déchets barré d'une croix.

Contribuez vous aussi à la protection de l'environnement. Lorsque votre appareil n'est plus utilisable, conformez-vous aux règles en vigueur dans votre localité et ne jetez pas votre appareil avec les déchets ménagers. Pour plus d'informations sur les lieux de collecte des équipements usagés, nous vous invitons à contacter votre service de traitement des déchets ménagers, votre mairie ou le magasin où vous avez acheté votre produit.

* Directive 2002/96/EG du Parlement et du Conseil Européens en date du 27 janvier 2003 sur les

appareils électriques et électroniques usagés (DEEE)

** Loi sur la mise en circulation, la collecte et l'élimination non polluante des appareils électriques et électroniques en date du 16 mars 2005

10. GARANTIE

10 ans de garantie constructeur pour le consommateur final (uniquement dans le cadre d'un achat initial auprès d'un distributeur be quiet! agréé).

Nous vous rappelons par ailleurs que l'ouverture du bloc ainsi que toutes modifications techniques ou interventions extérieures entraînent l'annulation de la garantie.

Nous vous invitons à vous reporter à nos conditions générales de garantie, sur le site www.bequiet.com. Vous trouverez l'ensemble des coordonnées ci-dessous.

11. INFORMATIONS CONSTRUCTEUR

be quiet! est une marque appartenant à

Si vous avez besoin de joindre notre service après-vente, vous pouvez contacter notre numéro vert :

Tél. [phone]

ou envoyer un courriel sur [e-mail]

Internet et configurateur : www.bequiet.com

12. DROITS D'AUTEUR

• Le contenu de la présente documentation ne peut être reproduit, distribué, diffusé ou enregistré d'aucune manière que ce soit, ni en tout ni en partie, sans l'autorisation préalable écrite de Listan GmbH.
• be quiet! est une marque déposée de la société Listan GmbH. Les autres noms de produits et de sociétés mentionnés dans la présente documentation peuvent être des marques ou des noms commerciaux appartenant à leurs propriétaires respectifs.
• Listan procède au développement continu de ses produits conformément à sa politique. Par conséquent, Listan se réserve le droit de procéder à des modifications et améliorations de chacun des produits décrits dans la présente documentation, sans aucun préavis.
• Listan décline toute responsabilité en cas de pertes de données et de revenus, de dommages particuliers, accessoires, directs ou indirects, quels qu'ils soient, et quelle qu'en soit l'origine.
• La présente documentation décrit le produit sous sa forme actuelle. Listan décline toute responsabilité expresse ou tacite pour l'exactitude et l'intégralité du contenu de la présente documentation, y compris, sans s'y limiter, de la garantie tacite de l'aptitude à la commercialisation et à un usage défini, sauf dans les cas où la législation applicable ou la jurisprudence exigent une telle responsabilité. Listan se réserve le droit de procéder à tout moment et sans avis préalable à des modifications de la présente documentation, ou à son retrait.

FR Cet appareil et les câbles se recyclent À DÉPOSER EN MAGASIN A DÉPOSER EN DÉCHÉTERIE OU

Points de collecte sur www.quefairedemesdechets.fr
