MANUAL DE USUARIO Straight Power E7 600W Be Quiet!

3. Ventajas y particularidades de su nueva fuente de alimentación ...................................................................

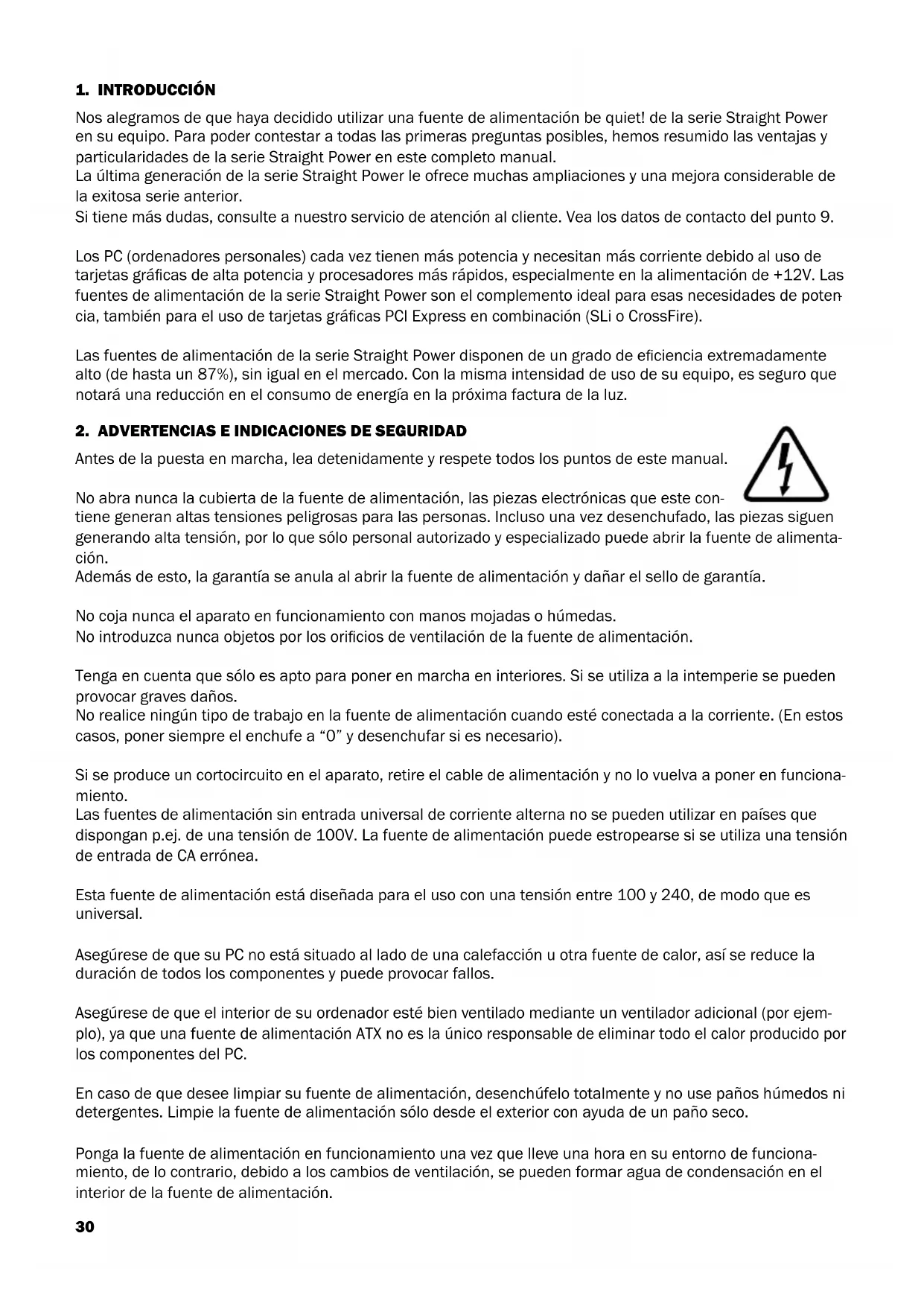

Nosalegramosdequehayadecididoutilizarunafuentedealimentaciónbequiet!delaserieStraightPower ensuequipo.Parapodercontestaratodaslasprimeraspreguntasposibles,hemosresumidolasventajasy particularidadesdelaserieStraightPowerenestecompletomanual. LaúltimageneracióndelaserieStraightPowerleofrecemuchasampliacionesyunamejoraconsiderablede la exitosa serie anterior. Si tiene más dudas, consulte a nuestro servicio de atención al cliente. Vea los datos de contacto del punto 9. LosPC(ordenadorespersonales)cadaveztienenmáspotenciaynecesitanmáscorrientedebidoalusode tarjetasgrácasdealtapotenciayprocesadoresmásrápidos,especialmenteenlaalimentaciónde+12V.Las fuentesdealimentacióndelaserieStraightPowersonelcomplementoidealparaesasnecesidadesdepoten

cia,tambiénparaelusodetarjetasgrácasPCIExpressencombinación(SLioCrossFire). LasfuentesdealimentacióndelaserieStraightPowerdisponendeungradodeecienciaextremadamente alto(dehastaun87%),sinigualenelmercado.Conlamismaintensidaddeusodesuequipo,esseguroque notará una reducción en el consumo de energía en la próxima factura de la luz.

2. ADVERTENCIAS E INDICACIONES DE SEGURIDAD

Antes de la puesta en marcha, lea detenidamente y respete todos los puntos de este manual. No abra nunca la cubierta de la fuente de alimentación, las piezas electrónicas que este con

tiene generan altas tensiones peligrosas para las personas. Incluso una vez desenchufado, las piezas siguen generando alta tensión, por lo que sólo personal autorizado y especializado puede abrir la fuente de alimenta- ción. Además de esto, la garantía se anula al abrir la fuente de alimentación y dañar el sello de garantía. No coja nunca el aparato en funcionamiento con manos mojadas o húmedas. Nointroduzcanuncaobjetosporlosoriciosdeventilacióndelafuentedealimentación. Tenga en cuenta que sólo es apto para poner en marcha en interiores. Si se utiliza a la intemperie se pueden provocar graves daños. Norealiceningúntipodetrabajoenlafuentedealimentacióncuandoestéconectadaalacorriente.(Enestos casos,ponersiempreelenchufea“0”ydesenchufarsiesnecesario). Si se produce un cortocircuito en el aparato, retire el cable de alimentación y no lo vuelva a poner en funciona- miento. Las fuentes de alimentación sin entrada universal de corriente alterna no se pueden utilizar en países que dispongan p.ej. de una tensión de 100V. La fuente de alimentación puede estropearse si se utiliza una tensión de entrada de CA errónea. Esta fuente de alimentación está diseñada para el uso con una tensión entre 100 y 240, de modo que es universal. AsegúresedequesuPCnoestásituadoalladodeunacalefacciónuotrafuentedecalor,asísereducela duración de todos los componentes y puede provocar fallos. Asegúresedequeelinteriordesuordenadorestébienventiladomedianteunventiladoradicional(porejem- plo),yaqueunafuentedealimentaciónATXnoeslaúnicoresponsabledeeliminartodoelcalorproducidopor loscomponentesdelPC. En caso de que desee limpiar su fuente de alimentación, desenchúfelo totalmente y no use paños húmedos ni detergentes. Limpie la fuente de alimentación sólo desde el exterior con ayuda de un paño seco. Pongalafuentedealimentaciónenfuncionamientounavezquelleveunahoraensuentornodefunciona- miento, de lo contrario, debido a los cambios de ventilación, se pueden formar agua de condensación en el interior de la fuente de alimentación.31

3. VENTAjAS y PARTICULARIDADES DE SU NUEVA FUENTE DE ALIMENTACIóN

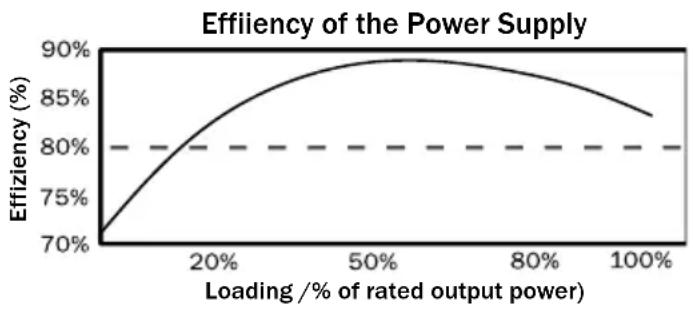

Gran eciencia (grado de eciencia): LasfuentesdealimentacióndelaserieStraightPowersonmuyecaces.Estoleayudaránaredu

cir el gasto de energía anuales si el uso es frecuente. Unagranecienciasignicaquelafuentede alimentación puede convertir la corriente alterna de entrada en corriente continua con poca pérdida. Esto consigue que se emita menos calor lo que tiene un efecto positivo en la refrigeración de la fuente de alimentación. El calor en el interior de lasfuentesdealimentaciónmuyecientes,como laserieStraightPower,puedeserdisipadocon un ventilador de giro muy lento y silencioso. El resultado de este avance tecnológico es una gran reducción del ruido. Económico: LasfuentesdealimentacióndelaserieStraightPowercumplenlasDirectivasdelaUE2002/95/CE(RoHSy RAEE).Enlosproductosbequiet!segarantizaunmododefabricaciónecológicoyelusodematerialessincon- tenido nocivo para el medioambiente. Así, nosotros como fabricantes y usted como consumidor participamos de forma activa en la protección del medioambiente. Estabilidad de la tensión: LasfuentesdealimentacióndelaserieStraightPowerdisponendeunaestabilidadúnicaenelsuministrode tensión a sus principales componentes. Esta se genera gracias al uso de piezas de alta calidad. Así se mantie- nen las tensiones de salida muy cerca del valor nominal óptimo, que resulta muy importante cuando se exige una gran potencia. Control del giro ventilador en función de la temperatura: Lasfuentesdealimentaciónbequiet!delaserieStraightPowerutilizanuncontroldeventilaciónpreciso.Este sistema automático de control no sólo controla el ventilador de la fuente de alimentación, sino que también controla los ventiladores de la carcasa conectados a la fuente. Es muy fácil de usar: Sólo se deben conectar los ventiladores de la carcasa que generalmente cuentan con un enchufe de 3 ó 4 pines a las conexiones correspondientesdelafuentedealimentación(modelode450Wysuperiores). La velocidad del ventilador se regulará dependiendo de la generación del calor en a fuente de alimentación. Si la temperatura aumenta, los ventiladores girarán más deprisa para garantizar una refrigeración de la carcasa adecuadayecaz.Deestemodo,larápidarefrigeraciónqueseconsiguefavorecelaprolongacióndelavida de sus componentes y de la propia fuente de alimentación. Nota Imortante: No debe conectar ventiladores que tengan otro sistema de regulación a la fuente para no perder consistencia. Effiiency of the Power Supply Loading /% of rated output power) Effiziency (%)32 El control del ventilador dispone de un impulso de arranque, de este modo se asegura que todos los ventila- doresdelacajaconectadosarranquensiempre,yaqueunbreveimpulsoconaltatensiónessucientepara arrancar los ventiladores. Importante Conecte sólo un ventilador con cada cable. (modelode500Wysuperiores) Concepto Ultra Silent Incluye diversas optimizaciones eléctricas y mecánicas que contribuyen a un funcionamiento muy estable, un caudal de aire óptimo y una generación escasa de ruido. Ventajas técnicas ATX12V version 2.3: LaserieStraightPowerdebequiet!ofreceunafuentedealimentaciónquecumplelaúltimaespecicación ATX12V.Ofrecevariaslíneasde12Vseparadasquetienenunefectopositivoenelfuncionamientoestabledel sistema. El modelo 400W disponen de 3 líneas de 12V separadas y los modelos 450, 500, 550, 600 y 700W de 4. Conectores para tarjetas grácas PCI express: LasfuentesdealimentacióndelaserieStraightPowerdisponendehasta4conectoresde6ú8pinsqueson necesariosparaelusodetarjetasgrácasPCIexpress.Cadaconectortienelaformabásicadeunenchufede 6polosquesepuedeconvertirenunenchufede8polossisenecesitaranotrosdospins.(segúnelmodelo) Sobretodo,utilicesiemprelamismanumeraciónparaconectoresytarjetasgrácas.(PCIe1aVGA1yPCIe2 aVGA2) Conector de placa base de 20/24 pins: Conelconectorparalaplacabase20/24pins,laserieStraightPowertambiénescompatiblecontodaslas especicacionesinferioresconvencionales.Soncompatiblesconlossiguientesestándares: ATXespecicaciónV2.2einferiores BTXV1.0a Conectores SATA (Serial ATA): LasfuentesdealimentacióndelaserieStraightPowerestánequipadosconsucientesconectoresSATA.El número de conectores va desde 4 conectores de corriente SATA en el modelo de 400 W hasta 7 conectores de corriente SATA en el de 700 W.

Lasfuentesdealimentaciónbequiet!delaserieStraightPowersoncompatiblescontodaslasespecicacio

5. INSTALACIÓN DE SU NUEVA FUENTE DE ALIMENTACIÓN

Lea el punto “Advertencias e indicaciones de seguridad” antes de comenzar con la instalación. ParamontarlafuentedealimentaciónensuPCnecesitaundestornillador.Utilicesólolostornillossuminis

trados ya que disponen de la rosca correcta. Primero desmonte su vieja fuente alimentación. Para ello proceda del siguiente modo: 1.SeparesuPCdetodaslasfuentesdeenergíaexistentesydesenchufeconcuidadotodosloscables conectadosalPC. 2.AbralacarcasadelPCytengaencuantatambiénelmanualdefabricante.

3. Desconecte todos los cables que vayan a la placa base, así como a todos componentes restantes como

FDD,HDDounidadesópticas.Presteatenciónparaqueningúnconectordelafuentedealimentaciónanti- gua esté unido a ningún componente. 4.Ahoraretirelostornillosdelapartetraseradelafuenteyextráigalaconcuidado.Presteespecialatencióna que no se enganchen cables a los componentes y los dañen. Montaje de su nueva fuente de alimentación Straight Power de be quiet!:

1. Coloque ahora la nueva fuente en el lugar previsto de la carcasa y atorníllela a la parte trasera con los cua-

tro tornillos suministrados. No utilice para ello una fuerza excesiva.

2. Inserte el conector de 20/24 pins en la clavija prevista para ello de la placa base. Si dispone de una co-

nexión de 24 pins, coloque los 4 pins adicionales en la posición correcta antes de insertar el conector en la clavija. Si se usa un conector de 20 pins, simplemente aparte los 4 pins adicionales. 3.Ahorainserteelconectorde4pins,tambiénllamadoconectorP4,enlaclavijaprevistaparaellodelaplaca base.EsteconectortambiénseencargarádesuministrarcorrienteasuCPU. 4.Sidisponedeunaplacaprincipalconvariosprocesadores,necesitaráelconectoradicionalEPSde8pins. Simplemente conéctelo a la clavija de la placa principal. Observación:AlconectarelconectorEPStengaencuentaelmanualdeinstruccionesdelfabricantedesu placa base. No todas las placas principales disponen de estas conexiones. FAN Las 2 conexiones para ventiladores están marcadas como FAN. Aquí se colocan los cables para las conexiones de ventiladores. Los ventiladores conectados serán controlados posteriormente desde un sistema automático de control interno. ¡Atención: sólo un ventilador por cable de conexión! ¡Carga máxima para todas las conexiones 0,8A / 9,6W! (modelode500Wysuperiores)

6. FUNCIONES DE SEGURIDAD

Todas las fuentes de alimentación be quiet! están equipadas con numerosas funciones de seguridad. Estas deben proteger al usuario, fuente de alimentación y a los componentes conectados. Si alguno de estos sistemas se dispara, se produce generalmente un reinicio o desconexión del sistema. En tal caso, se debe examinarinmediatamenteelPCparacomprobarsihayalgúnerror.Paraayudaraencontrarcualquiererror,lea tambiénelcapítulo„Búsquedadeerrores”enlassiguientespáginas.LaserieStraightPowerdisponedelas siguientes funciones de seguridad: OCP (Protección contra sobrecorriente) Cuando la carga sobre cada una de las líneas es superior al límite indicado, la fuente de alimentación se desconecta automáticamente. UVP (Protección contra subtensión) Esta protección se activa cuando la tensión de las líneas es inferior a un límite determinado. En este caso, la fuente de alimentación también se desconecta automáticamente. OVP (Protección contra sobrecorriente) La protección contra sobrecorriente se activa cuando la tensión es demasiado alta en las líneas y desconecta la fuente de alimentación. SCP (Protección contra cortocircuitos) Esta protección se dispara en caso de cortocircuito en la fuente de alimentación. protege de un posible defecto en la fuente de alimentación y en sus componentes. OTP (Protección por sobrecalentamiento) Si se hace funcionar la fuente de alimentación a una temperatura demasiado alta, se desconecta automática- mente.Puedeconectarlodenuevocuandosehayaenfriado.AsegúresedequeelPCcuenteconlasuciente refrigeración. OPP (Protección contra sobrecarga) Este sistema de seguridad se activa cuando la potencia total que se exige a la fuente de alimentación sea superioralacargamáximaespecicada.Estopuedeocurrircuandolafuentedealimentaciónnodispongade sucientepotenciaparaelsistema.

7. SOLUCIÓN DE ERRORES

A tener en cuenta EnelcasodeequiposATX,lafuentedealimentaciónrecibelaseñaldelaplacabaseconectadaparaponerse enmarcha.Porlotanto,compruebesielinterruptordeconexión/desconexiónestáconectadoconsultandoel manual de la placa base o de la caja Atención: Cuando se trabaja en fuentes de energía, se pueden provocar lesiones mortales. Si hay huellas de humo, cables dañados o se ha visto afectado por líquidos, desenchufar inmediatamente la fuente de alimentación y no volver a poner en funcionamiento. No abra nunca la fuente de alimentación. En el interior hay piezas que pueden generar grandes tensiones incluso tras un largo período sin usarse. ¡Encargue las reparaciones sólo a personal especializado autorizado! Si el sistema no funciona correctamente con la fuente de alimentación instalada, compruebe primero las siguientes posibles causas de error: A. Compruebe que el cable de alimentación está conectado correctamente a la fuente de alimentación y al enchufe. A ser posible, utilice una toma dedicada únicamente para la fuente de alimentación del ordenador. B. Compruebe que todas las conexiones estén colocadas correctamente y corríjalas si es necesario, p.ej.en caso de falsa polaridad.35 C. Compruebe la conexión del interruptor de conexión/desconexión que conecta la caja a la placa base.¡Si es necesario tenga preparado el manual de su placa base! Encienda la fuente de alimentación poniendo el interruptor en posición “I” y pulse el interruptor de encendido de la caja. Si la fuente de alimentación sigue sin encenderse, pruebe con el siguiente punto. D. Compruebe su sistema por si hubiera cortocircuitos o hardware defectuoso, para ello desconecte el equipo y desenchufe del sistema todos los dispositivos que no sean necesarios para iniciar el ordenador. Enciénda- lo de nuevo. Repita este proceso y conecte uno a uno, todos los dispositivos hasta que encuentre el posible defecto. Si la fuente de alimentación no reacciona debido a un cortocircuito, espere al menos 5 minutos antes de conectarlo de nuevo, porque el dispositivo está equipado con una protección contra sobrecarga. Problemas frecuentes: Problema: Las tensiones leídas (a través de Bios) son demasiado bajas/altas Si comprueba las tensiones de la fuente de alimentación en el Bios de la placa base o en el sistema operativo, es posible que estén mal representadas. Esto se debe a la lectura imprecisa de la placa base y no tiene por qué corresponder a la realidad. Problema: Tras el montaje de una tarjeta gráca nueva, el PC no arranca o se bloquea con frecuen- cia. AcabademontarunatarjetagrácapotentenuevaensusistemayahoraelPCnoarrancaosebloqueaala mínimasobrecarga.Lafuentedealimentaciónesdemasiadodébilparasutarjetagráca.Consultenuestro conguradordevatioswww.be-quiet.netantesdecomprar.Aquíselerecomendarálafuentedealimentación de be quiet! adecuada de nuestra gama de productos. Nota importante: Si la fuente de alimentación no funciona, asegúrese de haber leído todo el manual de instrucciones y descartado los problemas mencionados. Si los problemas persisten, póngase en contacto inmediatamente con nuestro servicio de atención al cliente. Nuestro servicio RMA comprobará todos los reenvíos. Si una de las fuentes de alimentación resulta no tener ningún error, se reenviará al cliente. También se cobrará un mínimo por los gastos causados de comprobación. En caso de que aparezca un fallo en la fuente de alimentación de be quiet! en los primeros 12 meses tras la fecha de compra, póngase en contacto con nuestra hotline gratuita para aclarar preguntas y datos técnicos. Paraello,necesitamosquenosenvíeporfax,correoelectrónicoopostal: Una copia del comprobante de compra Una descripción breve del fallo El número de serie de la fuente de alimentación Su dirección para la entrega Cuando recibamos la documentación, se le enviará una nueva fuente de alimentación que le entregará un empleado de DHL en una caja. Entregue entonces la fuente de alimentación supuestamente defectuosa al empleado de DHL. Los cables, los accesorios y el embalaje original puede quedárselos, pues no es necesario cambiarlos. EL SERVICIO DE SUSTITUCIóN IN SITU FUNCIONA EN ALEMANIA y FRANCIA. CONSERVE LA FACTURA; SIN ELLA, NO PODRá HACER VALER LA GARANTíA. Qué necesitamos en este caso: Necesitamos una copia del ticket de compra y una descripción exacta del error, ambos datos, deben ser remi- tidos por fax, email o correo postal. A continuación le enviaremos una nueva fuente de alimentación. Cuando los empleados de DHL le entreguen la nueva fuente de alimentación, entrégueles la fuente defectuosa para que estos nos lo devuelvan. Asegúrese de que la fuente de alimentación está en una caja junto con todos sus accesorios.

Se incluyen los siguientes accesorios: Cable del ventilador Instrucciones de uso Abrazadera para cables Tornillosparajarelbloquedealimentación

9. INDICACIONES PARA SU RECICLAjE

Los dispositivos eléctricos y electrónicos no se pueden eliminar con la basura común, conforme a las norma

tivaseuropeas*.Setienenqueeliminardeformaseparada.Elsímbolodelcontenedorsobreruedasindicala necesidad de la recogida por separado. Ayude a proteger el medioambiente y encárguese de tirar este aparato en la basura especial cuando ya no lo quiera volver a usar. EnAlemania,estáobligado**porleyaeliminarundispositivousadoporseparadodelabasuraconvencional. Losencargadosderecogerlabasurapúblicos(municipios)hancreadopuntosderecogidaalosquesepue- den llevar dispositivos usados de hogares domésticos de su zona de forma gratuita. También es posible que estas empresas de recogida de basura vayan a buscar los dispositivos usados a las casas. Infórmese también en el calendario de recogida de basuras local o en el ayuntamiento sobre las posibilidades de recogida de dispositivos usados. *Directriz2002/96/CEdelparlamentoeuropeoyelconsejodel27deenerode2003sobredispositivos eléctricos y electrónicos usados **Leysobrelapuestaenelmercado,devoluciónyeliminaciónecológicadedispositivoseléctricosyelectróni

10. GARANTíA, DATOS DEL FABRICANTE y COPyRIGHT

zadosdebequiet!). Sustitución in situ durante los 12 primeros meses a partir de la fecha de compra por parte del distribuidor autorizado de be quiet! El servicio de sustitución in situ funciona en Alemania y Francia. Sólo se podrán ejercer los derechos de la garantía facilitando el número de serie y presentando una copia del comprobante de compra expedido por un distribuidor autorizado de be quiet! Laaperturadelequipo,lamanipulacióndecualquiertipo,lasmodicacionesestructuralesdecualquiertipo ylosdañosporinuencias mecánicas externas provocarán la pérdida total de la garantía. Los términos y condiciones íntegros de la garantía se pueden consultar en la página web www.be-quiet.de dentro de la sección de servicio técnico / condiciones de la garantía.

• 37 Si tiene más preguntas acerca de nuestros productos, póngase en contacto con nuestra línea gratuita de atención al cliente en el número: [phone] Lunes a viernes de 9 a 17.30 horas Listan GmbH & Co. KG . Biedenkamp 3a . 21509 Glinde . Alemania Correo electrónico del servicio de atención: [e-mail] Tenga en cuenta las siguientes indicaciones:

1. El contenido de esta documentación no se puede reproducir, entregar, publicar o guardar de ninguna forma,

ni total ni parcialmente, sin el previo permiso por escrito de Listan.

2. be quiet! es una marca registrada de la empresa Listan GmbH & Co. KG. Otros nombres de productos y

empresas que se nombren en esta documentación pueden ser marcas o nombres comerciales de sus respectivos propietarios. 3.Listan,deacuerdoconsupolítica,sigueavanzandoeneldesarrollodesusproductos.Porlotanto,Listan sereservaelderechoquerealizarmodicacionesymejoras,sinprevioaviso,enlosproductosdescritosen esta documentación.

4. Listan no es, bajo ningún concepto, responsable de la pérdida de datos o información ni de daños especia-

les, temporales, a medio plazo o inmediatos, independientemente de como se produzcan.

5. El contenido de esta documentación se presenta como se dispone actualmente. Listan no asume ninguna

garantía, ni expresa ni tácitamente, de la corrección o totalidad del contenido de esta documentación, inclusive,peronolimitadoalagarantíatácitadelaadaptaciónalmercadoylacompatibilidadparaunn determinado, a no ser que una ley aplicable o jurisdicción prescriban una responsabilidad. Listan se reserva elderechoderealizarmodicacionesenestedocumentoencualquiermomento,yderetirarestadocumen- tación. Model description Article Number Serial Number
