Type de produit	Carte mère
Marque	MSI
Modèle	H67MAE35
Format	Micro-ATX (24,5 cm × 21,5 cm)
Dimensions	24,5 cm × 21,5 cm
Poids approximatif	0,5 kg
Alimentation requise	Connecteur ATX 24 broches + ATX 4 broches CPU
Processeurs supportés	Intel Core i7/i5/i3/Pentium/Celeron (socket LGA1155)
Chipset	Intel H67 (B3)
Mémoire	2 slots DDR3, max 16 Go, DDR3 1333/1066, double canal
Stockage	2× SATA 6 Gb/s, 4× SATA 3 Gb/s, RAID 0/1/5/10
USB	2× USB 3.0 (arrière), 4× USB 2.0 (arrière), connecteurs internes USB 2.0
Audio	Realtek ALC887, 8 canaux HD
Réseau	Realtek RTL8111E Gigabit LAN
Affichage	HDMI, VGA, DVI-D (via processeur graphique intégré)
Emplacements d'extension	1× PCIe x16, 2× PCIe x1, 1× PCI
Entretien	Nettoyer avec un chiffon sec et doux. Éviter l'humidité et les produits chimiques.
Sécurité	Déconnecter l'alimentation avant manipulation. Utiliser un bracelet antistatique. Ne pas court-circuiter la carte.
Pièces détachées	Disponibles sur le site MSI (www.msi.com).
Réparabilité	Faire appel à un technicien qualifié. La carte contient des composants fragiles.

FOIRE AUX QUESTIONS - H67MAE35 MSI

Quels processeurs sont compatibles avec la carte mère MSI H67MAE35 ?

La carte mère supporte les processeurs Intel Core i7, i5, i3, Pentium et Celeron avec socket LGA1155. Consultez la liste de compatibilité sur le site MSI.

Comment installer le processeur correctement ?

Ouvrez le levier de charge, alignez les encoches du CPU, insérez-le délicatement sans forcer, puis refermez le levier. Appliquez de la pâte thermique avant d'installer le ventilateur.

Quel type de mémoire RAM utiliser ?

Utilisez des barrettes DDR3 240 broches avec une tension de 1,5 V. La carte supporte jusqu'à 16 Go en deux slots, en mode double canal (DDR3 1333/1066).

Comment activer le mode double canal ?

Insérez deux barrettes identiques (même capacité, même fréquence) dans les slots DIMM1 et DIMM2. Le mode double canal s'active automatiquement.

Comment accéder au BIOS ?

Appuyez sur la touche Suppr (ou Delete) pendant le démarrage, lorsque le message 'Press DEL to enter Setup' apparaît.

Que faire si la carte ne démarre pas ?

Vérifiez les connexions d'alimentation (24 broches et 4 broches CPU), la bonne insertion de la RAM et du processeur, et que le cavalier CMOS est en position 'Conserver les données'.

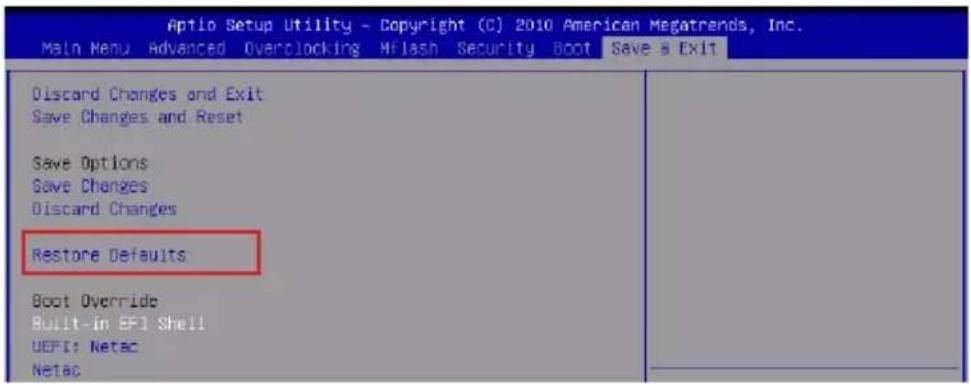

Comment réinitialiser le BIOS ?

Mettez hors tension, puis court-circuitez les broches du cavalier CMOS (JBAT1) avec un objet métallique pendant quelques secondes. Remettez le cavalier en place.

La carte mère supporte-t-elle le RAID ?

Oui, via le chipset Intel H67, elle supporte les modes RAID 0, 1, 5 et 10 sur les ports SATA. Configurez-le dans le BIOS.

Quels ports d'affichage sont disponibles ?

Les ports HDMI, VGA et DVI-D sont présents, mais ils ne fonctionnent qu'avec un processeur doté d'une partie graphique intégrée.

Où trouver les pilotes et le manuel ?

Téléchargez les pilotes et le manuel depuis le site MSI www.msi.com. Le manuel est également disponible en PDF sur cette page.

MODE D'EMPLOI H67MAE35 MSI

En tant qu'écologiste et afin de protéger l'environnement, MSI tient à rappeler ceci...

Au sujet de la directive européenne (UE) relative aux déchets des équipements électriques et électroniques, directive 2002/96/EC, prenant effet le 13 août 2005, les produits électriques et électroniques ne peuvent être déposés dans les décharges ou tout simplement mis à la poubelle. Les fabricants de ces équipements seront obligés de récupérer certains produits en fin de vie. MSI prendra en compte cette exigence relative au retour des produits en fin de vie au sein de la communauté européenne. Par conséquent, vous pouvez retourner localement ces matériels dans les points de collecte.

La société MSI prend des mesures actives pour protéger l'environnement, c'est pourquoi nous vous rappelons que...

Conformément à la directive européenne (UE) relative à la prévention de la pollution de l'environnement par les équipements électriques et électroniques usagés (directive WEEE 2002/96/EC), entrée en vigueur le 13 août 2005, les produits relevant des équipements électriques et électroniques ne peuvent pas être considérés comme des déchets ménagers. Par conséquent, les fabricants desdits équipements électroniques sont tenus de les reprendre pour recyclage à la fin de leur durée de vie. MSI s'engage à respecter les exigences de reprise des produits vendus sous la marque MSI sur le territoire de l'UE, pour recyclage à la fin de leur durée de vie. Vous pouvez retourner ces produits dans des points de collecte spécialisés.

Processeurs Intel® Core™ i7 / Core™ i5 / Core™ i3 / Pentium® / Celeron® dans le boîtier LGA1155 (Pour plus d'informations sur le CPU, veuillez visiter http://www.msi.com/service/cpu-support)

Jeu de puces

Jeu de puces Intel® H67 (B3)

Mémoire supportée

2 emplacements DDR3 DIMM prenant en charge DDR3 1333/1066 DRAM (16 Go max) Prend en charge le mode double canal (Pour plus d'informations sur les composants compatibles, veuillez visiter http://www.msi.com/service/test-report)

LAN

Prend en charge LAN 10/100/1000 via Realtek® RTL8111E

Audio

Codec audio HD intégré Realtek® ALC887 avec 8 canaux audio flexibles et détection de prise

SATA

2 ports SATA 6Gb/s (SATA1~2) par Intel® H67 PCH, 4 ports SATA 3Gb/s (SATA3~6) par Intel® H67 PCH

RAID

SATA1~6 supportent la technologie Intel® Matrix Storage (AHCI/RAID 0/1/5/10) par Intel® H67 PCH

USB 3.0 (H67MA-E35 (B3))

2 ports USB 3.0 à l'arrière par NEC D720200

Connecteurs

Panneau arrière

• 1 port combo clavier/souris PS/2
• 2 ports USB 3.0 (H67MA-E35 (B3))
• 4 ports USB 2.0
• 1 port HDMI* (H67MA-E35 (B3))
• 1 port VGA*
• 1 port DVI-D*
• 1 port LAN
• 6 ports audio flexibles (H67MA-E35 (B3)) / 3 ports audio flexibles (H67MS-E23 (B3))

*(Les ports HDMI, DVI-D et VGA ne fonctionnent qu'avec le processeur graphique intégré)

Connecteurs intégrés

• 3 connecteurs USB 2.0
• 1 connecteur Chassis Intrusion
• 1 connecteur S/PDIF-Out
• 1 connecteur audio avant
• 1 connecteur de Module TPM
• 1 connecteur de port Parallèle
• 1 connecteur de port Série

Emplacements

1 emplacement PCIE x16, 2 emplacements PCIE x1, 1 emplacement PCI

Dimension

Micro-ATX (24.5 cm × 21.5 cm)

Montage

6 trous de montage

• Si vous souhaitez acheter des accessoires et avez besoin des numéros de pièces, vous pouvez consulter notre site Web et obtenir les détails à l'adresse suivante : http://www.msi.com/index.php

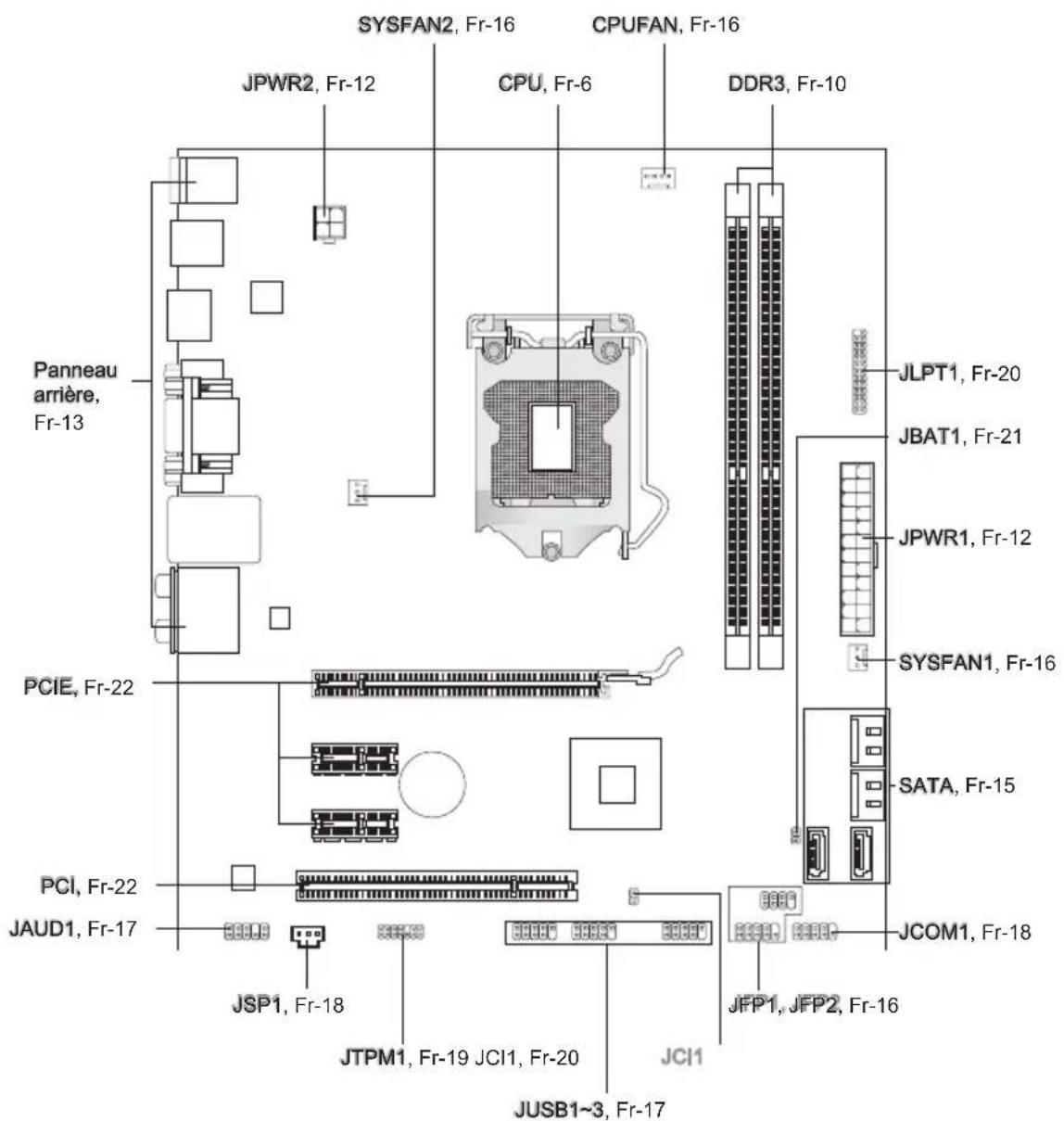

Guide rapide des composants

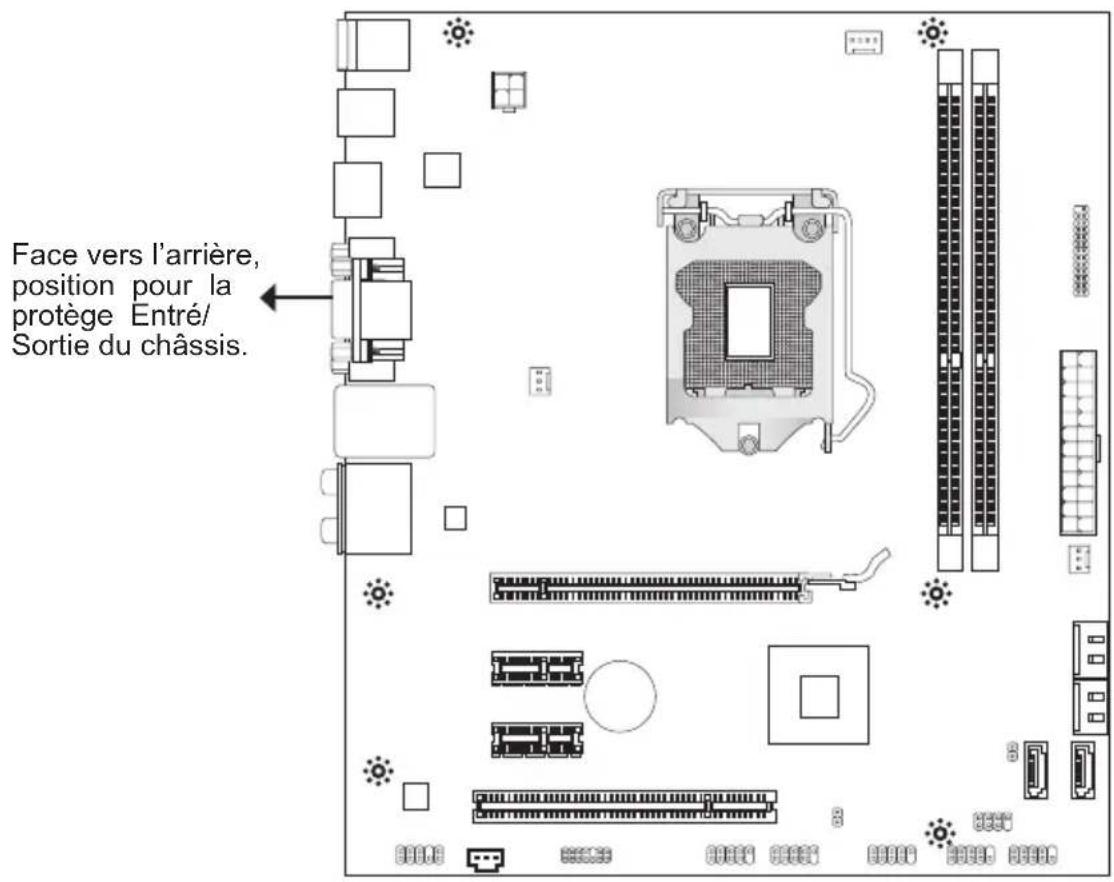

Trous taraudés

Lors de l'installation de la carte mère, placez-la correctement dans le châssis. La position des trous taraudés est illustrée dans la figure ci-dessous.

Reportez-vous à la figure pour installer les supports aux positions appropriées sur le châssis, puis fixez la carte à travers les trous taraudés sur les supports.

Important

• Pour éviter d'endommager la carte mère, ne laissez aucun contact entre le circuit et le châssis, et n'installez pas de supports inutiles sur le châssis.
• Assurez-vous qu'aucun composant métallique ne se trouve sur la carte ou dans le châssis, car cela pourrait provoquer un court-circuit sur la carte mère.

Processeur : CPU

Lors de l'installation du CPU, assurez-vous d'installer un ventilateur pour éviter la surchauffe. Si vous n'en avez pas, contactez votre revendeur pour en acheter et installez-le avant d'allumer votre ordinateur.

Pour plus d'informations sur le CPU, veuillez visiter

La surchauffe endommage sérieusement l'unité centrale et le système. Assurez-vous toujours que le ventilateur de refroidissement fonctionne correctement pour protéger l'unité centrale contre la surchauffe. Appliquez une couche de pâte thermique (ou film thermique) entre l'unité centrale et le dissipateur thermique pour améliorer la dissipation de la chaleur.

Remplacement de l'unité centrale

Lors du remplacement de l'unité centrale, commencez toujours par couper l'alimentation électrique de l'ATX ou débrancher le cordon d'alimentation de la prise mise à la terre pour garantir la sécurité de l'unité centrale.

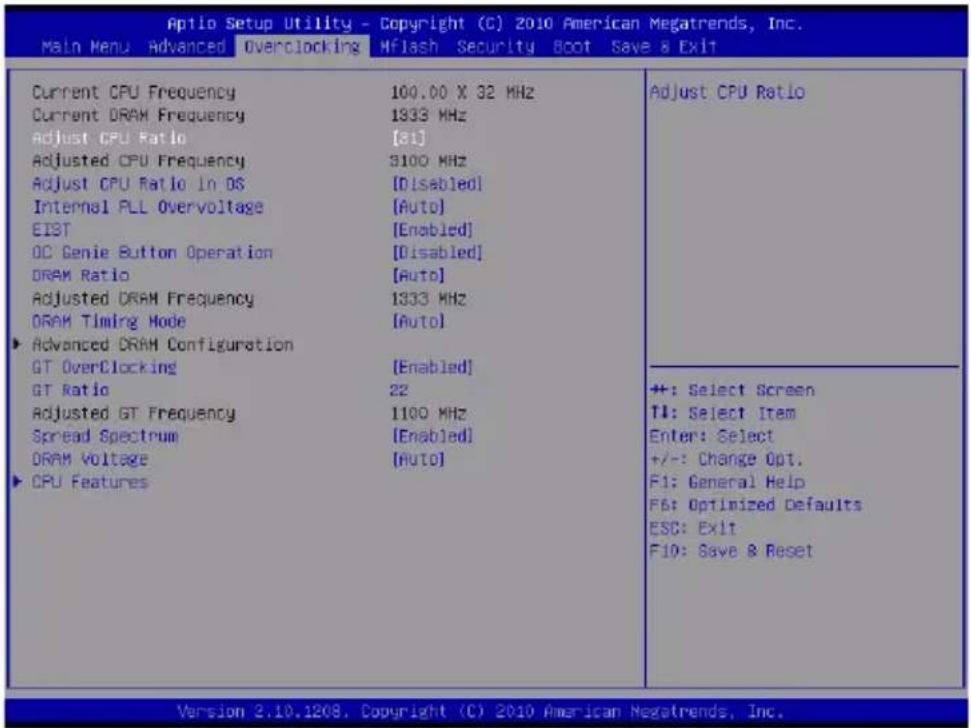

Overclocking

Cette carte mère supporte l'overclocking. Néanmoins, veuillez vous assurer que vos composants soient capables de tolérer ces configurations anormales lors de l'overclocking. Toute tentative d'opérer au-dessus des spécifications du produit n'est pas recommandée. Nous ne garantissons pas les dommages et risques causés par des opérations insuffisantes ou au-dessus des spécifications du produit.

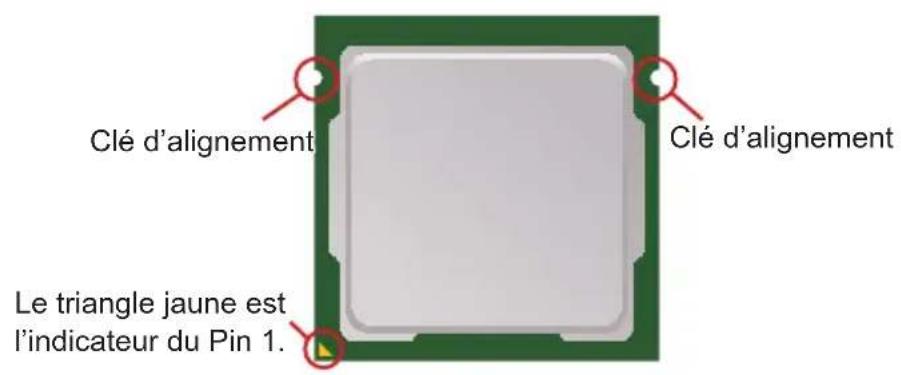

Introduction au CPU LGA 1155

La surface du CPU LGA 1155. N'oubliez pas d'appliquer une couche de pâte thermique pour améliorer la dissipation de la chaleur.

Installation du CPU et de son ventilateur

Lorsque vous installez le CPU, assurez-vous qu'il soit équipé d'un ventilateur de refroidissement attaché sur le dessus pour éviter la surchauffe. Néanmoins, n'oubliez pas d'appliquer une couche de pâte thermique sur le CPU avant d'installer le ventilateur pour une meilleure dissipation de la chaleur.

Suivez les instructions suivantes pour installer correctement le CPU et son ventilateur. Une mauvaise installation peut endommager votre CPU et la carte mère.

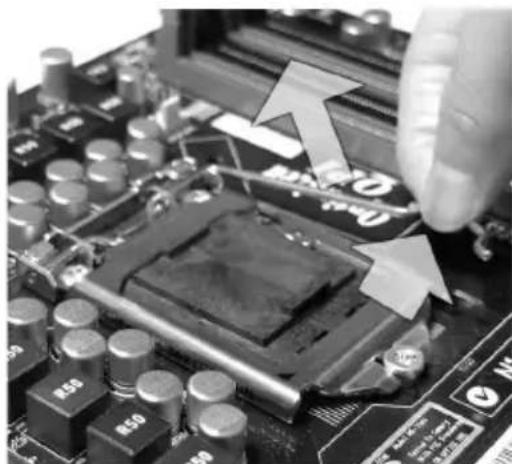

1. Ouvrez le levier de charge.

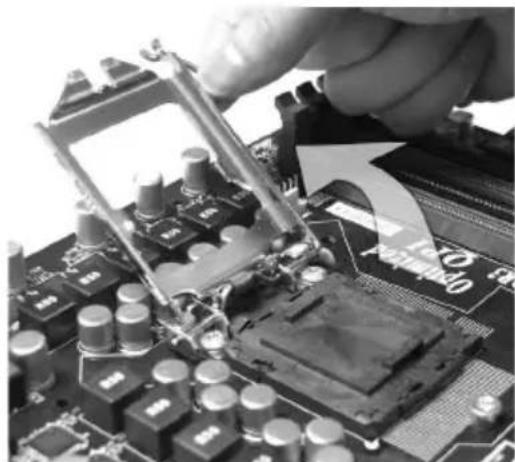

1. Levez le levier de charge à la position complètement ouverte.

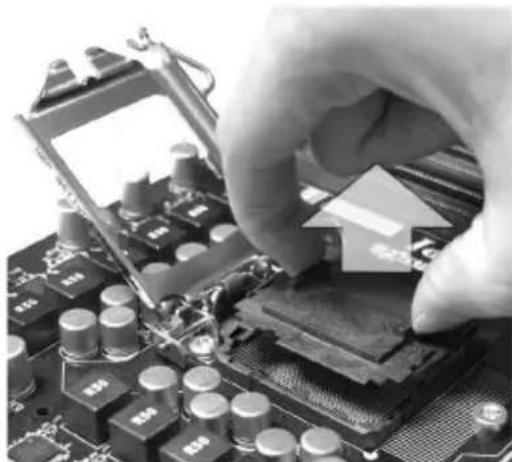

1. Après avoir ouvert le levier de charge, vous verrez une couverture plastique qui protège les contacts. Avant d'installer le CPU, gardez-la toujours pour protéger les broches de la douille. Retirez cette couverture (comme indiqué par la flèche).

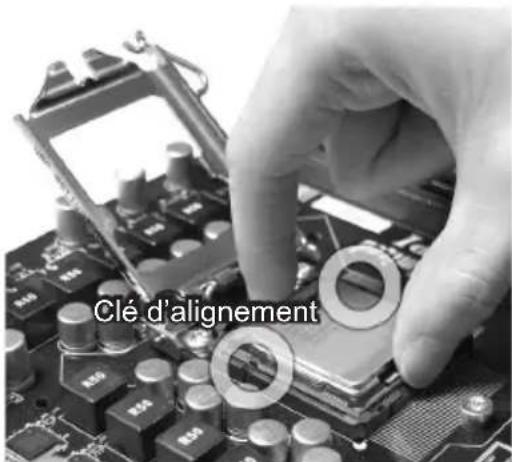

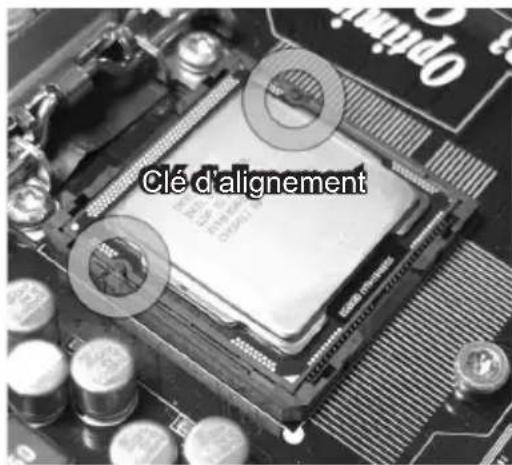

2. Pour joindre correctement le CPU, déposez-le dans l'armature du logement de la douille. Faites attention au bord de sa base. Notez que les coins assortis doivent être alignés.

1. Inspectez visuellement si le CPU est bien posé dans la douille. Sinon, sortez verticalement le CPU et réinstallez-le.

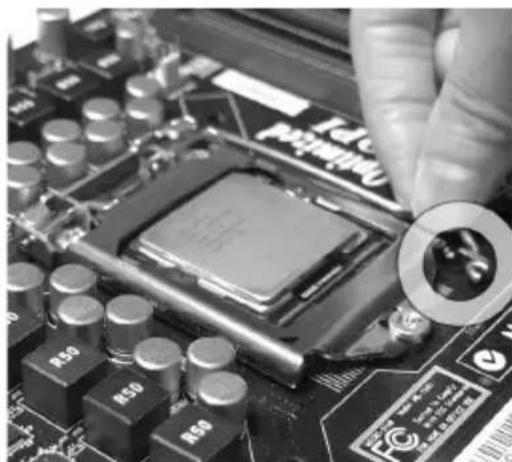

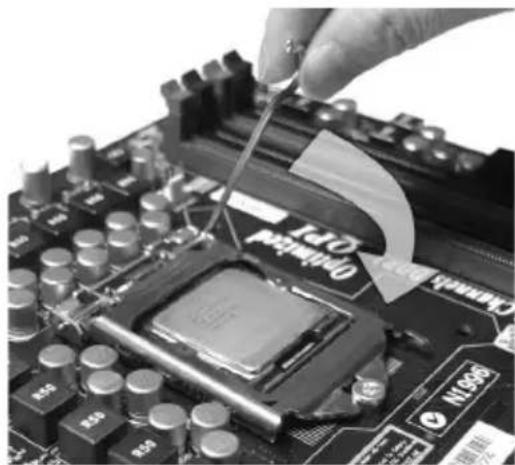

1. Engagez le levier de charge en appuyant doucement sur la plaque de charge.

1. Assurez-vous que le levier de verrouillage du crochet est sous l'onglet de rétention.

1. Vérifiez que les crochets sont dans la bonne position avant d'installer le ventilateur.

Important

• Confirmez que votre ventilateur de CPU est fermement installé avant d'allumer votre système.
• Ne touchez pas les broches du CPU afin d'éviter tout dommage.

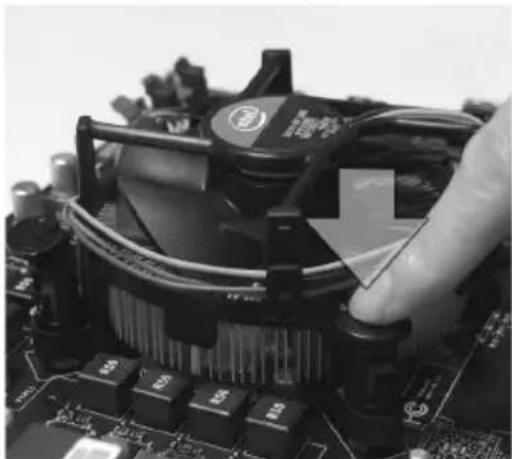

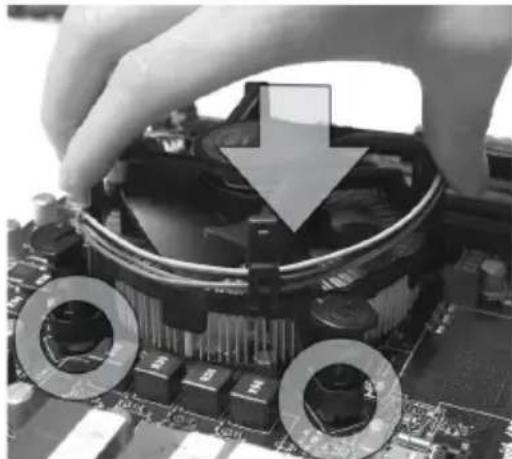

• Appuyez sur le dissipateur thermique. Appuyez sur le ventilateur jusqu'à ce que les clips soient enclenchés dans les trous de la carte mère.

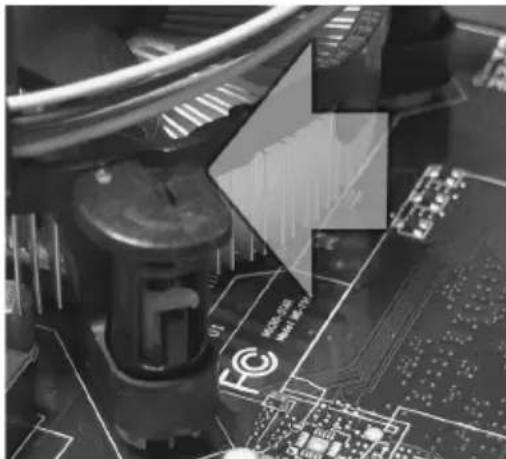

1. Ensuite, attachez-le pour vous assurer que le ventilateur est installé correctement.

1. Fixez le ventilateur.

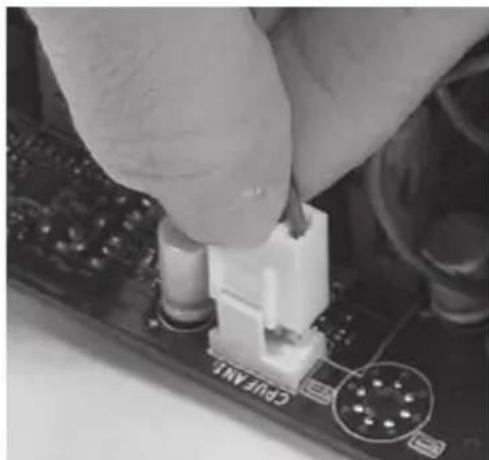

1. Branchez le ventilateur du CPU au connecteur du ventilateur du CPU sur la carte.

Important

• Vérifiez le statut du CPU dans le BIOS.
• Quand le CPU n'est pas installé, protégez toujours les broches de la douille CPU avec le plastique de protection pour éviter tout dommage (voir Figure 1).
• Les photos de la carte montrées dans cette section ne sont que pour une démonstration de l'installation du CPU et de son ventilateur. L'apparence de votre carte mère peut varier selon le modèle que vous achetez.
• Veuillez vous référer à la documentation fournie dans le paquet du ventilateur de CPU pour plus de détails sur l'installation du ventilateur de CPU.

Mémoire

Ces slots DIMM sont destinés à installer les modules de mémoire. Pour plus d'informations sur les composants compatibles, veuillez visiter http://www.msi.com/service/test-report

DDR3 240-pin, 1.5V

Règle de population en mode double-canal

En mode double-canal, les modules de mémoire peuvent transmettre et recevoir les données simultanément sur deux lignes de bus de données. L'activation du mode double-canal peut améliorer les performances du système. Veuillez vous reporter aux illustrations suivantes pour connaître les règles de population en mode double-canal.

DIMM1

DIMM2

Important

• Les modules de mémoire DDR3 ne sont pas interchangeables avec les DDR2 et vice versa. Vous devez toujours installer les modules de mémoire DDR3 dans les slots DDR3 DIMM.
• En mode double canal, assurez-vous d'installer des modules de mémoire du même type et de la même densité dans les slots DIMM de canaux différents.
• En raison du développement des ressources des puces, la densité du système sera détectée seulement jusqu'à 15+GB (non 16GB plein) quand chaque DIMM est installé avec un module de mémoire de 8GB.

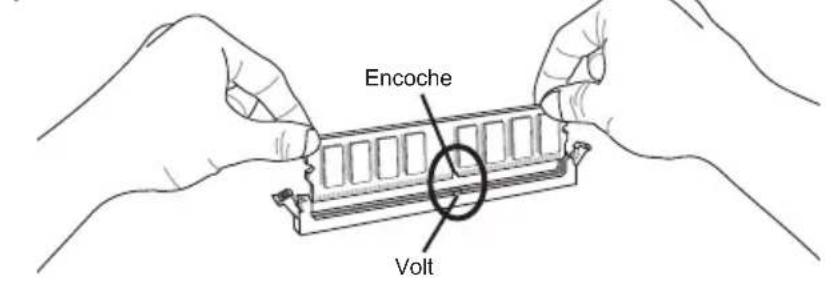

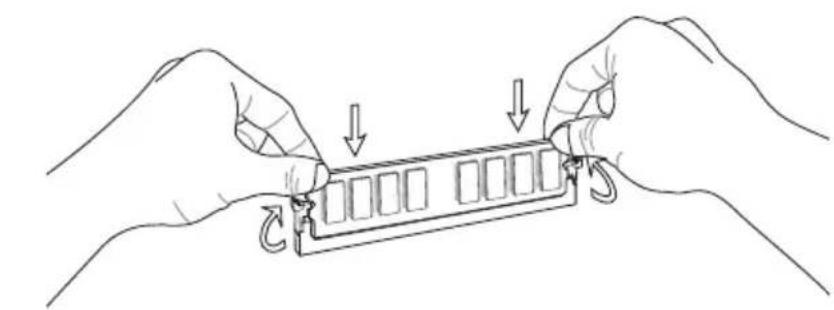

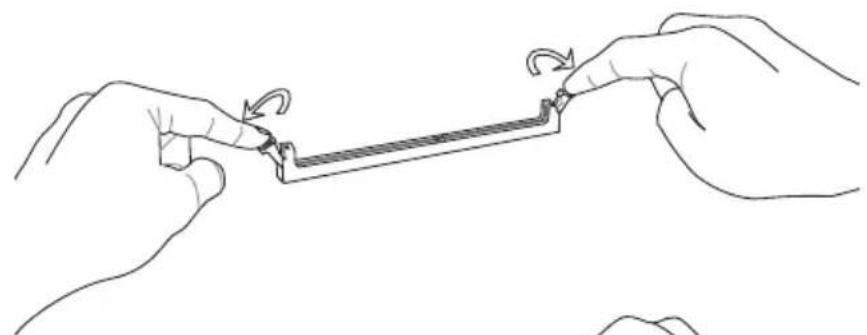

Installation des modules de mémoire

1. Le module de mémoire possède une seule encoche en son centre et ne s'adaptera que s'il est orienté de la manière convenable.
2. Insérez le module de mémoire à la verticale dans le slot DIMM. Poussez-le ensuite jusqu'à ce que l'extrémité dorée du module de mémoire soit profondément insérée dans le slot DIMM. Les clips en plastique situés de chaque côté du module se fermeront automatiquement.
3. Vérifiez manuellement si la barrette mémoire a été verrouillée en place par les clips du slot DIMM sur les côtés.

Important

Vous pourriez à peine voir l'extrémité dorée si le module de mémoire est correctement inséré dans le slot du DIMM.

Connecteurs d'alimentation

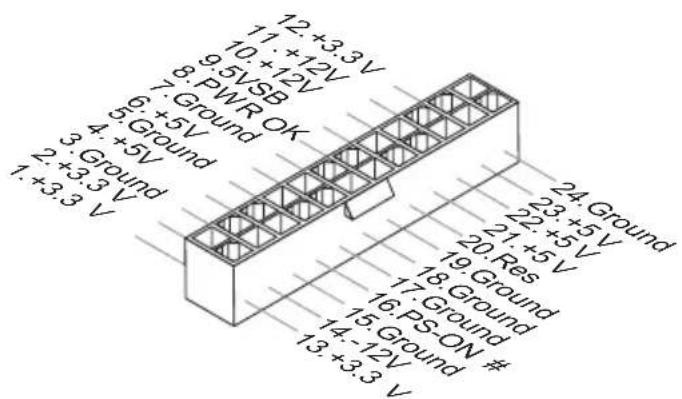

Connecteur d'alimentation ATX 24-pin : JPWR1

Ce connecteur vous permet de connecter l'alimentation ATX 24-pin. Pour cela, assurez-vous que la prise d'alimentation est bien positionnée dans le bon sens et que les goupilles soient alignées. Enforcez alors la prise dans le connecteur.

Vous pouvez aussi utiliser une alimentation 20-pin selon vos besoins. Veuillez brancher votre alimentation d'énergie avec le pin 1 et le pin 13 si vous pouvez utiliser l'alimentation ATX 20-pin.

Connecteur d'alimentation ATX 4-pin : JPWR2

Ce connecteur d'alimentation sert à fournir de l'alimentation au CPU.

Important

Veuillez vous assurer que tous les connecteurs sont connectés aux correctes alimentations ATX pour garantir une opération stable de la carte mère.

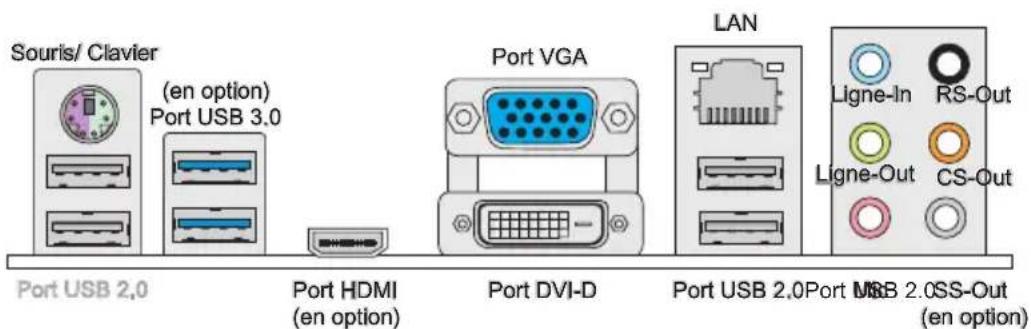

Panneau arrière

Souris/Clavier

Le connecteur standard de souris/clavier DIN de PS/2 est pour une souris ou un clavier de PS/2.

- Port USB 2.0

Le port USB 2.0 sert à brancher des périphériques USB tels que le clavier, la souris, ou autres périphériques compatibles USB.

Port USB 3.0 (en option)

Le port USB 3.0 est rétrocompatible avec les périphériques USB 2.0. Il supporte un taux de transfert allant jusqu'à 5 Gbit/s (SuperSpeed).

Important

Si vous souhaitez utiliser un périphérique USB 3.0, vous devez utiliser un câble USB 3.0 pour le connecter au port USB 3.0.

Port HDMI (en option)

L'interface multimédia haute définition (HDMI) est une interface audio/vidéo entièrement numérique, capable de transmettre des flux non compressés. HDMI prend en charge tous les formats de télévision, y compris les vidéos standard, améliorées ou haute définition, ainsi que l'audio numérique multicanal sur un seul câble.

Port VGA

Un connecteur femelle DB15 à 15 broches est fourni pour un moniteur.

Port DVI-D

Le connecteur DVI-D (Digital Visual Interface-Digital) vous permet de connecter un moniteur LCD. Il fournit une interconnexion numérique à haute vitesse entre l'ordinateur et son périphérique d'affichage. Pour connecter un moniteur LCD, il vous suffit de brancher le câble de votre moniteur dans le connecteur DVI-D et de vous assurer que l'autre extrémité du câble est correctement connectée à votre moniteur (veuillez vous référer au manuel de votre moniteur pour plus d'informations).

Important

Les interfaces d'affichage HDMI, VGA et DVI-D sur la carte mère sont conçues pour servir de processeur graphique intégré (IGP). Si vous avez installé un processeur sans puce graphique intégrée, ces ports d'affichage n'auront aucun effet.

LAN

La prise standard RJ-45 LAN sert à la connexion au réseau local (Local Area Network, LAN). Vous pouvez y relier un câble réseau.

LED Couleur LED Statut Condition
Gaughe Jaune Eteinte	La connexion au réseau au LAN n'est pas établie.
	Allumée (Stable) La connexion au réseau LAN est établie.
	Allumée (plus brillant et clignotante)	L'ordinateur communique avec un autre ordinateur sur le réseau local LAN.
Droite Vert Eteinte Un débit de 10 Mbits/sec est sélectionné.
			Allumée Un débit de 100 Mbits/sec est sélectionné.
Orange Allumée Un débit de 1000 Mbits/sec est sélectionné.

Ports Audio

Ces connecteurs audio sont destinés aux périphériques audio. Vous pouvez différencier la couleur des prises audio pour obtenir divers effets sonores.

Ligne-In : Bleu - Ligne In, est utilisée pour un appareil de CD externe, cassette ou d'autres périphériques. Ligne-Out : Vert - Ligne Out, est destiné aux haut-parleurs ou casques. Mic : Rose - Mic, est un connecteur pour les microphones. RS-Out (en option) : Noir - Acoustique arrêté en mode de canal 4/5.1/7.1. CS-Out (en option) : Orange - Centre/ Caisson de basse en mode de canal 5.1/7.1. SS-Out (en option) : Gris - Acoustique de côté en mode de canal 7.1.

Important

Si la carte mère, équipée de 3 prises audio, désire atteindre un effet sonore de 8 canaux, le 7ème et 8ème canaux doivent être sortis du panneau avant.

Connecteurs

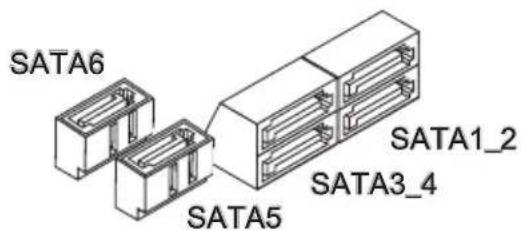

Connecteur SATA : SATA1~6

Ce connecteur est un port d'interface de série ATA haut débit. Chaque connecteur peut être relié à un appareil de série ATA.

* Le schéma de carte mère dans la figure n'est qu'à titre de référence.

SATA1~2 (6Gb/s)

SATA3~6 (3Gb/s)

Important

Veuillez ne pas plier le câble de série ATA à 90°. Autrement des pertes de données pourraient se produire pendant la transmission.

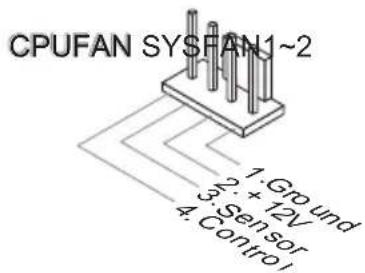

Connecteur d'alimentation du ventilateur : CPUFAN, SYSFAN1~2

Les connecteurs de courant du ventilateur supportent le ventilateur de refroidissement du système avec +12V. Lors du branchement des fils aux connecteurs, faites toujours en sorte que le fil rouge soit le fil positif devant être relié au connecteur +12V ; et que le fil noir soit le fil de mise à la terre devant être relié au connecteur de mise à la terre GND. Si la carte mère est équipée d'un jeu de puces intégré pour moniteur de matériel de système, vous devrez utiliser un ventilateur spécial pourvu d'un capteur de vitesse afin de contrôler le ventilateur de l'unité centrale.

SYSFAN1~2

Important

• Veuillez vous référer aux ventilateurs de CPU commandés sur le site officiel du processeur ou consulter votre revendeur pour un ventilateur de CPU approprié.
• CPUFAN prend en charge le contrôle Smart fan. Vous pouvez installer l'unité Control Center qui contrôle automatiquement la vitesse du ventilateur du CPU en fonction de sa température actuelle.
• Les connecteurs d'alimentation du ventilateur du CPU à 3 ou 4 broches sont tous deux compatibles avec CPUFAN.

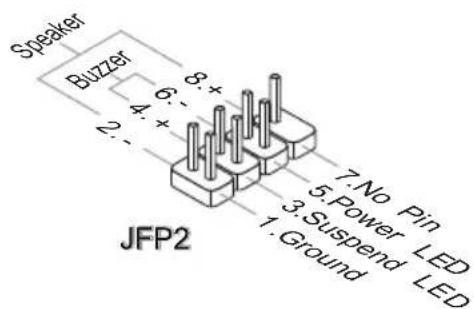

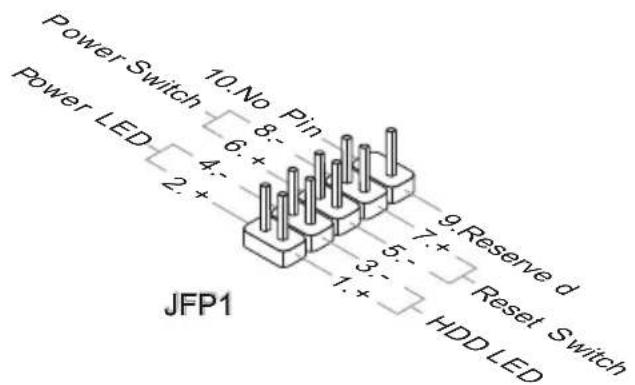

Connecteur panneau avant : JFP1, JFP2

Ce connecteur est prévu pour la connexion électrique des interrupteurs et des LED du panneau avant. Le JFP1 est conforme au guide de conception de la connectivité d'entrée/sortie du panneau avant Intel.

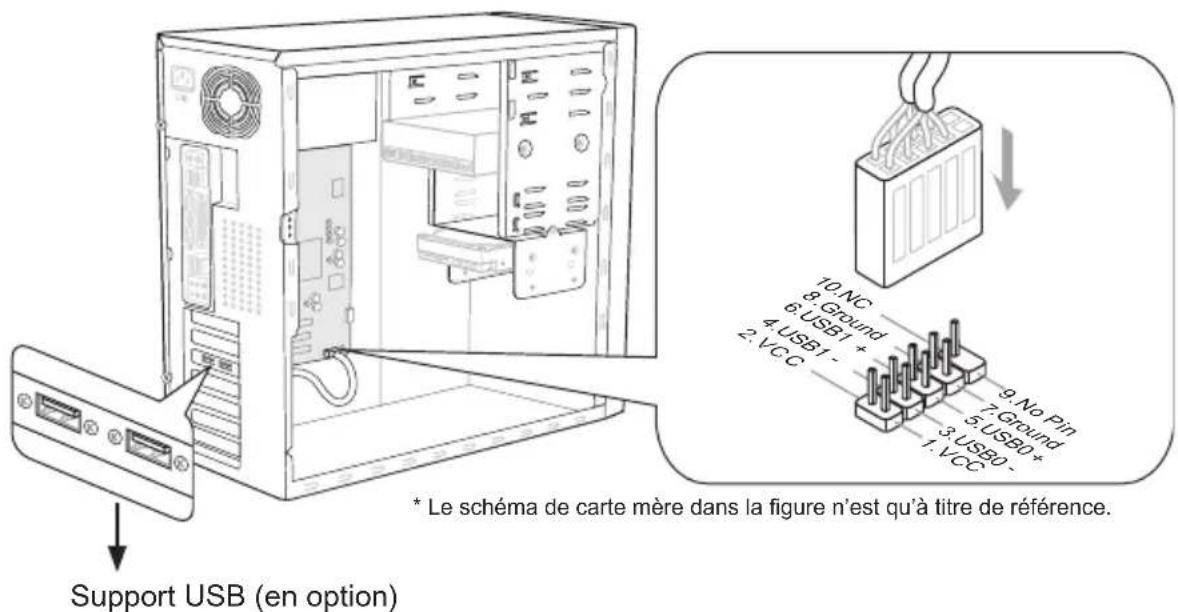

Connecteur USB avant : JUSB1~3

Ce connecteur est conforme au guide de conception de la connectivité d'entrée/sortie du panneau avant Intel® ; il est idéal pour relier les périphériques d'interface USB à haut débit tels que les disques durs externes, les appareils photo numériques, les lecteurs MP3, les imprimantes, les modems et les appareils similaires.

Important

Notez que les broches VCC et GND doivent être branchées correctement afin d'éviter tout dommage possible.

Connecteur audio panneau avant : JAUD1

Ce connecteur vous permet de connecter un audio sur le panneau avant. Il est conforme au guide de conception de la connectivité d'entrée/sortie du panneau avant Intel®.

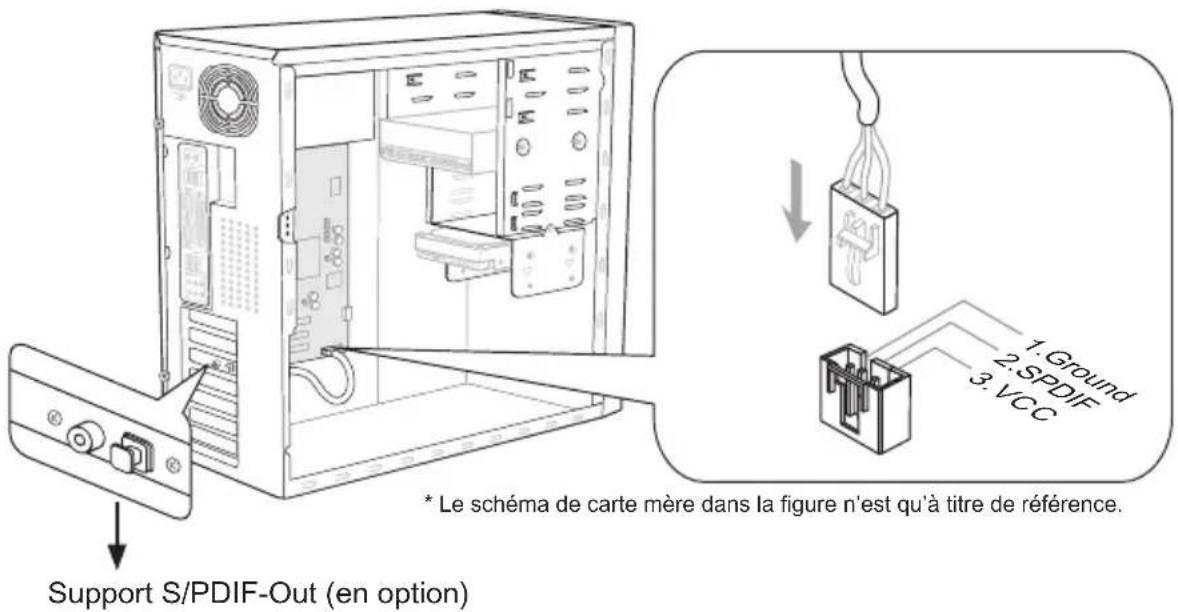

Connecteur S/PDIF-Out : JSP1

Ce connecteur sert à connecter l'interface S/PDIF (Sony & Philips Digital Interconnect Format) pour une transmission audio numérique.

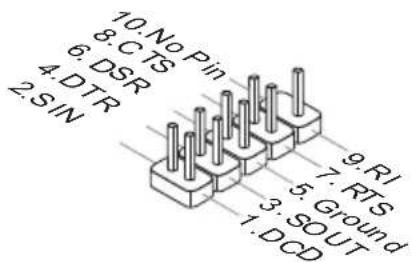

Connecteur de port série : JCOM1

Le port série est un port de communications à haute vitesse de type 16550A, qui envoie/reçoit 16 octets FIFO. Vous pouvez y attacher un périphérique série.

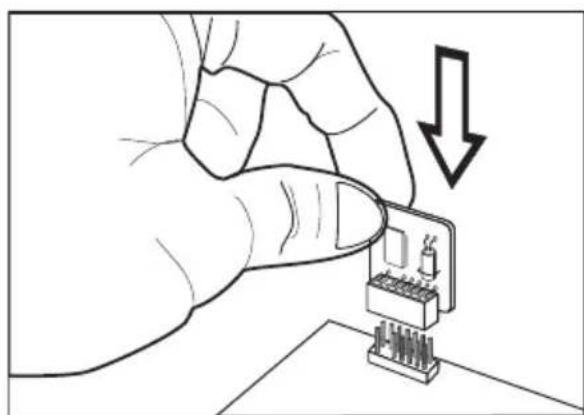

Connecteur du module TPM : JTPM1

Ce connecteur est relié au module TPM (Trusted Platform Module) (en option). Veuillez vous référer au manuel de la plateforme TPM (en option) de sécurité pour plus de détails et d'utilisations.

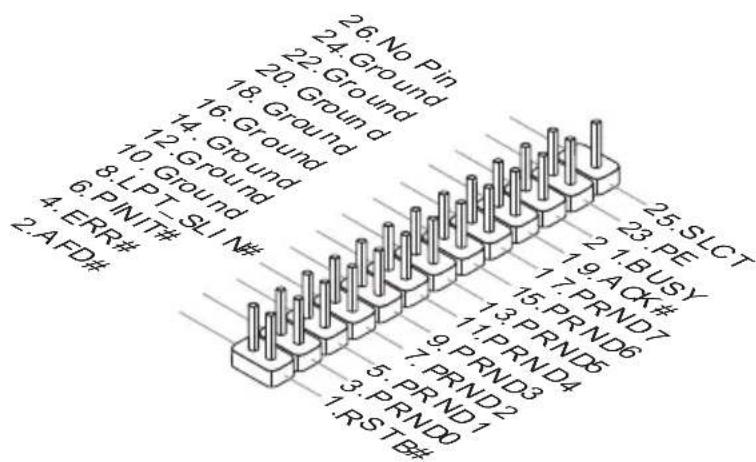

Connecteur de port parallèle : JLPT1

Ce connecteur sert à connecter un support de port parallèle optionnel. Le port parallèle est un port d'imprimante standard qui supporte les modes Enhanced Parallel Port (EPP) et Extended Capabilities Parallel Port (ECP).

Connecteur d'intrusion de châssis : JCI1

Ce connecteur est connecté à un câble d'interrupteur d'intrusion de châssis. Si le châssis est ouvert, l'interrupteur en informera le système, qui enregistrera ce statut et affichera un écran d'alerte. Pour effacer ce message d'alerte, vous devez entrer dans le BIOS et désactiver l'alerte.

Cavalier

Cavalier d'effacement CMOS : JBAT1

Il y a une RAM CMOS intégrée, qui possède un bloc d'alimentation alimenté par une batterie externe, destiné à conserver les données de configuration du système. Avec la RAM CMOS, le système peut lancer automatiquement le système d'exploitation chaque fois qu'il est allumé. Si vous souhaitez effacer la configuration du système, veuillez mettre en court-circuit ces deux broches temporairement par un objet métallique.

Conserver les données Effacer les données

(Utilisez un objet métallique pour mettre en court-circuit ces deux broches temporairement.)

Important

Vous pouvez effacer le CMOS en raccourcissant ces deux broches avec un objet métallique lorsque le système est désactivé. Évitez d'effacer le CMOS pendant que le système est allumé ; cela endommagerait la carte mère.

Emplacements

L'emplacement PCIE supporte la carte d'extension d'interface PCIE.

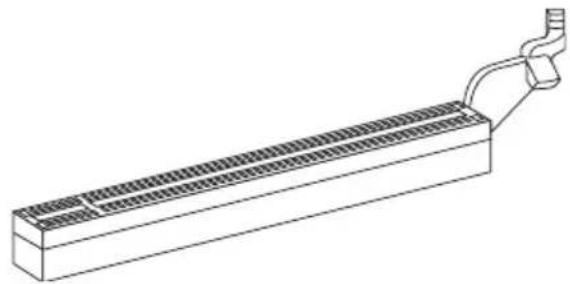

Emplacement PCIE x16

Emplacement PCIE x1

L'emplacement PCI supporte la carte LAN, la carte SCSI, la carte USB et d'autres cartes ajoutées qui sont compatibles avec les spécifications de PCI.

Emplacement 32-bit PCI

Important

Lorsque vous ajoutez ou retirez une carte d'extension, assurez-vous que le PC n'est pas relié au secteur. Lisez la documentation pour faire les configurations nécessaires du matériel ou du logiciel de la carte d'extension, tels que cavaliers, interrupteurs ou la configuration du BIOS.

Chemins de revendication d'interruption de PCI

IRQ est l'abréviation de "interrupt request line". Les IRQ sont des lignes de matériel sur lesquelles les périphériques peuvent émettre des signaux d'interruption au microprocesseur. Les pins de PCI IRQ sont typiquement connectés aux pins de bus PCI comme suivant :

	Ordre1 Ordre2 Ordre3 Ordre4 Ordre4
PCI Emplacement	INT A# INT B# INT C# INT D#

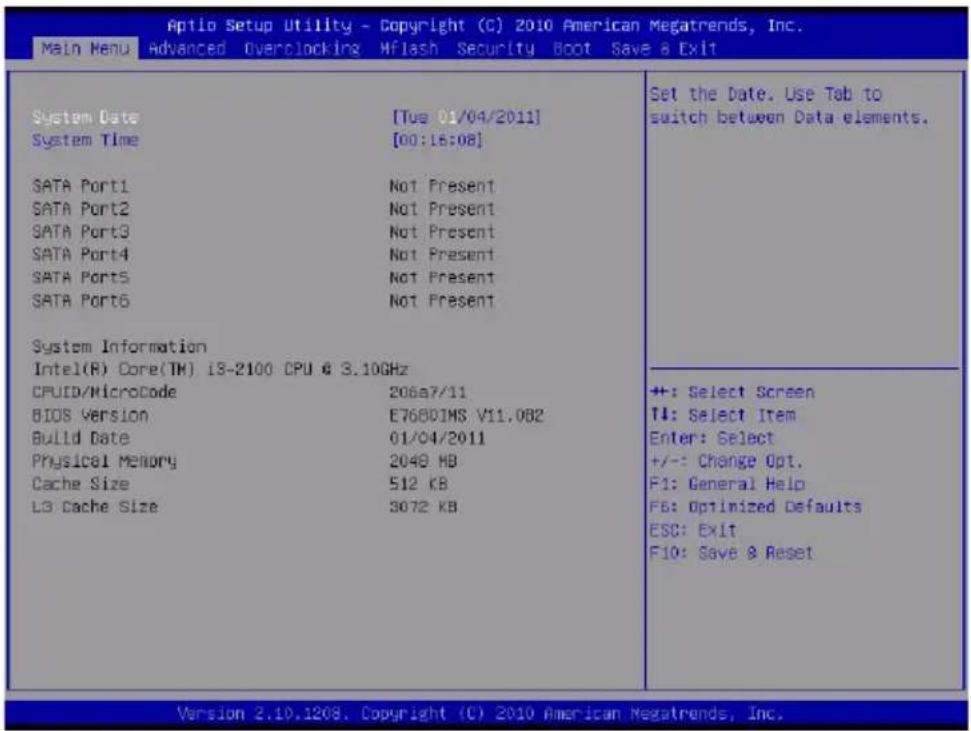

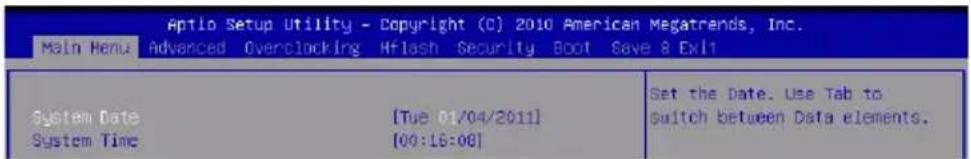

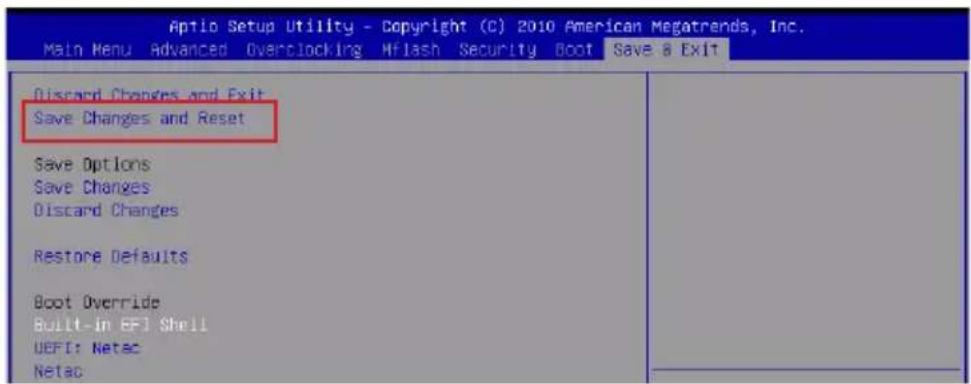

Réglage BIOS

Ce chapitre donne des informations concernant le programme de réglage du BIOS et vous permet de configurer le système pour obtenir des performances d'utilisation optimum. Vous aurez peut-être besoin de lancer le programme de réglage lorsque :

Un message d'erreur apparaît sur l'écran pendant le démarrage du système, qui vous demande de lancer BIOS SETUP (Réglages). - Vous souhaitez changer les réglages par défaut des fonctions personnalisées.

Important

• Les objets situés sous chaque catégorie BIOS décrits dans ce chapitre sont mis à jour pour améliorer les performances du système. C'est pourquoi il est possible que la description soit légèrement différente du BIOS le plus récent, et ne doit servir que comme référence. Au redémarrage, la première ligne qui apparaît après le compte de la mémoire, est la version BIOS. Elle est généralement sous la forme :

E7680IMS.xxx 010611 ou :

Le 1er caractère se rapporte au type du BIOS : E = EFI

Les caractères de 2 à 5 se rapportent au nombre de modèle.

Le 6ème caractère se rapporte au jeu de puce : I = Intel, N = nVidia, A = AMD et V = VIA.

Les caractères de 7 à 8 se rapportent au client : MS = clients standard.

xxx se rapporte à la version de BIOS.

010611 se rapporte à la date à laquelle est publié ce BIOS.

Entrée dans le paramétrage

Allumez l'ordinateur et le système lancera le processus POST (Test automatique d'allumage). Lorsque le message ci-dessous apparaît à l'écran, appuyez sur la touche pour entrer dans les réglages.

Press DEL to enter Setup Menu, F11 to enter Boot Menu (Appuyez DEL pour entrer dans le Menu Réglages, F11 pour entrer dans le Menu Démarrage)

Si le message disparaît avant que vous ne répondiez et que vous souhaitez encore entrer dans Setup (Réglages), redémarrez le système en l'éteignant puis en le rallumant en appuyant sur le bouton RESET (Réinitialiser). Vous pouvez également redémarrer le système en appuyant simultanément sur les touches , , et .

Touches de contrôle

<↑><↓> Choisisr un article

<←><→> Choisisr l'écran

<Enter> Entrer

<Esc> Returmer au menu Exit ou revenir à la page précédente d'un sous-menu

<++<-> Option de changements

<F1>Aide générale

<F6> Charger les réglages optimaux par défaut

<F10> Conserver les changements et quitter

Obtenir de l'aide

Après être entré dans le menu de Réglage, le premier menu que vous verrez apparaître sera le menu principal.

Menu principal

Le menu principal établit la liste des fonctions de réglage que vous pouvez modifier. Vous pouvez utiliser les touches de flèche (↑↓) pour sélectionner l'objet. La description en ligne des fonctions de réglages illuminées est affichée au bas de l'écran.

Sous-Menu

Si vous avez un symbole de pointeur droit ( comme indiqué sur la vue de droite ) apparaissant à gauche de certains champs, cela signifie qu'un sous-menu peut être lancé à partir de ce champ. Un sous-menu contient des options supplémentaires. Vous pouvez utiliser les flèches ( ↑ ↓ ) pour illuminer le champ puis appuyez sur pour faire apparaître le sous-menu. Vous pourrez alors utiliser les touches de commande pour saisir des valeurs et vous déplacer d'un champ à un autre à l'intérieur d'un sous-menu. Si vous souhaitez revenir au menu principal, appuyez juste sur .

Aide générale < F1>

Le programme de réglages BIOS fournit un écran d'aide générale. Vous pouvez faire apparaître cet écran à partir de n'importe quel menu en appuyant simplement sur <F1> . L'écran d'aide donne une liste des touches appropriées à utiliser et les sélections possibles pour l'objet illuminé. Appuyez sur <Esc pour quitter l'écran d'aide.

La barre menu

Main Menu

Utilisez ce menu pour les configurations du système de base, tel que l'heure, la date.

Advanced

Utilisez ce menu pour régler les objets des fonctions améliorées spéciales du BIOS, les périphériques intégrés, la gestion d'alimentation et l'état de santé de l'ordinateur.

Overclocking

Utilisez ce menu pour spécifier vos réglages pour le contrôle de fréquence/ tension et l'overclocking.

Mflash

Utilisez ce menu pour lire/ flasher le BIOS du lecteur de stockage (FAT/ FAT32 format uniquement).

Security

Utilisez ce menu pour configurer le mot de passe du superviseur et de l'utilisateur.

Boot

Utilisez ce menu pour spécifier la priorité des périphériques de démarrage.

Save & Exit

Ce menu vous permet de charger les valeurs et réglages par défaut dans le BIOS et de quitter l'utilitaire de réglage BIOS avec ou sans les modifications.

Quand vous entrez dans l'unité de réglages BIOS, suivez les procédures suivantes pour l'utilisation générale.

1. Load Optimized Defaults (Chargement des réglages optimisés par défaut) : Utilisez les touches de flèche (←, →, ↑, ↓) pour sélectionner [Restore Defaults] dans le menu [Save & Exit], puis appuyez sur Entrée. Un message apparaît à l'écran, choisissez [Yes] et cliquez pour charger les réglages par défaut pour une performance optimale du système.

1. Setup Date/Time (Réglage de l'heure et de la date) : Utilisez les touches de flèche (←, →, ↑, ↓) pour sélectionner [System Date]/[System Time] dans le menu [Main Menu], puis appuyez sur Entrée. Vous pouvez ainsi ajuster la date et l'heure de votre lieu.

1. Save & Exit Setup (Sauvegarder les réglages et quitter) : Utilisez les touches de flèche (←, →, ↑, ↓) pour sélectionner [Save Changes & Reset] dans le menu [Save & Exit], puis appuyez sur Entrée. Un message apparaît à l'écran, choisissez [Yes] et cliquez pour conserver les configurations et quitter l'utilitaire de réglage BIOS.

Overclocking

Ce menu est pour des utilisations avancées destinées à overclocker la carte mère.

Ces menus montrent la fréquence du CPU et de la mémoire. Lecture uniquement.

Adjust CPU Ratio

Ce menu contrôle le multiplicateur qui sert à déterminer la fréquence du processeur reliée à la fréquence externe ou de la carte mère. Il est disponible seulement quand le processeur supporte cette fonction.

Il montre la fréquence ajustée du CPU. Lecture uniquement.

Activez ce menu pour modifier le ratio CPU dans le système d'exploitation à l'aide de l'application MSI.

Internal PLL Overvoltage

Ce menu permet de régler la tension PLL.

EIST

La technologie Enhanced Intel SpeedStep vous permet de configurer le niveau de performance du microprocesseur. Ce menu n'apparaît que si vous installez un processeur prenant en charge la technologie SpeedStep.

Ce domaine sert à activer ou désactiver la fonction OC Genie.

DRAM Ratio

Ce réglage contrôle le ratio de fréquence mémoire pour permettre à la mémoire de fonctionner avec différentes combinaisons de fréquences.

Affiche la fréquence ajustée de la DRAM. Lecture seule.

DRAM Timing Mode

Ce réglage détermine si le timing DRAM est contrôlé par le SPD (Serial Presence Detect) EEPROM sur le module DRAM. Le réglage [Auto] permet au BIOS de déterminer les timings DRAM et le sous-menu suivant "Advanced DRAM Configuration" en fonction de la configuration SPD. Le réglage [Link] ou [Unlink] vous permet de configurer manuellement les timings DRAM et le sous-menu suivant "Advanced DRAM Configuration" correspondant.

Advanced DRAM Configuration

Appuyez sur Entrée pour accéder au sous-menu.

Command Rate

Ce réglage contrôle le taux de commande DRAM.

tCL

Il contrôle la latence CAS, qui détermine le retard du timing (en cycles d'horloge) avant que le SDRAM commence un ordre de lecture après l'avoir reçu.

tRCD

Quand le DRAM est rafraîchi, les rangs et les colonnes sont adressés séparément. Cet article vous permet de déterminer le timing de la transition de RAS (row address strobe) à CAS (column address strobe). Moins il y a de cycles d'horloge, plus la performance du DRAM est rapide.

tRP

Cet article contrôle le nombre de cycles pour que le Row Address Strobe (RAS) soit autorisé à précharger. S'il n'y a pas assez de temps pour que le RAS accumule sa charge avant le rafraîchissement du DRAM, le rafraîchissement peut être incomplet et le DRAM peut échouer à retarder les données. Cet article s'applique seulement quand le DRAM synchrone est installé dans le système.

tRAS

Cet article détermine le temps que le RAS prend pour lire ou écrire une cellule de mémoire.

tRFC

Ce réglage détermine le temps que RFC prend pour lire ou écrire une cellule de mémoire.

tWR

L'intervalle de temps minimum entre la fin de l'écriture de données et le début de l'ordre de précharge. Permet aux amplificateurs sensitifs de restaurer les données aux cellules.

>twTR

L'intervalle de temps minimum entre la fin de l'écriture de données et le début de l'ordre de précharge. Permet au point I/O de sur-fonctionner l'amplificateur sensitif avant qu'un ordre de lecture commence.

-TRRD

Spécifie le retard actif-à-actif des différentes banques.

tRTP

L'intervalle de temps entre un ordre de lecture et un ordre de précharge.

FAW

Ce menu sert à régler le timing tFAW (délai de quatre fenêtres activées).

▸ TWCL

Ce menu sert à régler le timing tWCL (Write CAS Latency).

tCKE

Ce menu sert à régler le timing tCKE.

tRTL

Ce menu sert à régler le timing tRTL.

Appuyez pour entrer dans le sous-menu. Vous pouvez régler le timing de mémoire avancée pour chaque canal.

▸ GT OverClocking

Ce menu vous permet d'activer/désactiver l'overclocking des graphiques intégrés.

▸ GT Ratio

Ce réglage contrôle le ratio de la fréquence des graphiques intégrés pour activer les graphiques intégrés en combinaison de différentes fréquences.

Il affiche la fréquence ajustée du graphique intégré. Lecture seule.

Spread Spectrum

Lorsque le générateur d'horloge de la carte mère fonctionne, les valeurs extrêmes (pics) créent des interférences électromagnétiques (EMI). La fonction Spread Spectrum réduit ces interférences en ajustant les impulsions pour que les pics des impulsions soient réduits en courbes plus plates.

Important

• Si vous n'avez pas de problème d'EMI, laissez l'option sur [Disable], ceci vous permet d'avoir une stabilité du système et des performances optimales. Dans le cas contraire, choisissez Spread Spectrum pour réduire les EMI.
• Plus la valeur Spread Spectrum est importante, plus les EMI sont réduites, et le système devient moins stable. Pour la valeur Spread Spectrum la plus convenable, veuillez consulter le règlement EMI local.
• N'oubliez pas de désactiver la fonction Spread Spectrum si vous êtes en train d'overclocker parce que même un battement léger peut causer un accroissement temporaire de la vitesse de l'horloge qui verrouillera votre processeur overclocké. DRAM Voltage

Ce menu sert à ajuster la tension de la mémoire.

CPU Features

Appuyez sur pour entrer dans le sous-menu.

Hyper-threading

Le processeur utilise la technologie Hyper-Threading pour augmenter le taux de transaction et réduire les temps de réponse de l'utilisateur final. La technologie prend les deux cœurs à l'intérieur du processeur pour deux processeurs logiques qui peuvent exécuter les instructions simultanément. Dans ce cas, la performance du système est fortement améliorée. Si vous désactivez la fonction, le processeur n'utilise qu'un seul cœur pour exécuter les instructions. Veuillez désactiver cet article si votre système d'exploitation ne supporte pas la fonction HT, ou des défaillances et instabilités sont possibles.

Important

Afin d'activer la fonctionnalité de la technologie Hyper-Threading pour le système de votre ordinateur, il faut tous les composants de plate-forme suivants :

CPU : un processeur Intel avec la technologie HT ; - Puce : un chipset Intel® qui supporte la technologie HT ; BIOS : un BIOS qui supporte la technologie HT et qu'il soit activé ; - OS : un système d'exploitation qui supporte la technologie HT.

Pour plus d'informations sur la technologie Hyper-Threading, allez sur le site :

www.intel.com/info/hyperthreading

Ce menu vous permet de choisir le nombre de cœurs processeur activés.

> Limit CPUID Maximum

Il est destiné à limiter la vitesse listée du processeur aux anciens systèmes d'exploitation.

Execute Disable Bit

La fonctionnalité Intel Execute Disable Bit peut prévenir des attaques malveillantes de "buffer overflow" lorsqu'elle est combinée avec un système d'exploitation supportant cette fonctionnalité. Elle permet au processeur de classer les zones dans la mémoire où le code d'application peut s'exécuter et où il ne peut pas. Lorsqu'un ver malveillant tente d'insérer un code dans le buffer, le processeur désactive l'exécution du code pour prévenir le dommage ou la propagation du ver.

Ce menu sert à activer/désactiver l'Intel Virtualization Technology. Pour plus d'informations, veuillez vous référer au site officiel d'Intel.

Power Technology

Cet article vous permet de choisir le mode Intel Dynamic Power technology.

C1E Support

Activer cet article pour réduire la consommation d'énergie du CPU lors de l'arrêt. Tous les processeurs ne supportent pas l'Enhanced Halt state (C1E).

La fonction Overspeed Protection permet de surveiller le CPU actuel ainsi que sa consommation d'énergie. Si elle dépasse un certain niveau, le processeur réduira automatiquement sa fréquence. Si vous voulez overclocker votre CPU, mettez-le en [Disabled].

Intel C-State

C-state est un état de la gestion de l'alimentation qui réduit considérablement la consommation du processeur lorsqu'il est inactif. Ce domaine n'apparaît que si vous installez un CPU qui prend en charge la technologie C-state.

Ce domaine vous permet de définir une limite C-state.

> Long duration power limit (W)

Ce menu vous permet d'ajuster la limite de puissance TDP pour une longue durée.

Ce domaine vous permet d'ajuster le temps de maintien pour la limite de puissance d'une longue durée.

Short duration power limit (W)

Ce menu vous permet d'ajuster la limite de puissance TDP pour une courte durée.

Ce domaine vous permet d'ajuster la limite TDP pour le turbo de niveau primaire/secondaire.

Informations logicielles

Insérez le DVD Pilote/Service, inclus dans la boîte de la carte mère, dans le lecteur DVD-ROM. L'installation se lance automatiquement ; cliquez sur le pilote ou l'utilitaire et suivez les instructions à l'écran pour terminer l'installation. Le DVD Pilote/Service contient :

• Menu Pilote : Il affiche les pilotes disponibles. Installez le pilote si vous le souhaitez pour activer le périphérique.
• Menu Service : Il affiche les applications logicielles prises en charge par la carte mère.
• Menu Service de base : Connectez-vous au site Web officiel de MSI via ce menu.
• Menu Informations produit : Il affiche les dernières informations sur les produits MSI.
• Menu Sécurité : Il fournit le programme antivirus.

Important

Veuillez consulter le site Web de MSI pour obtenir les derniers pilotes et BIOS pour une meilleure performance du système.

Russe

Série

H67MA-E35 (B3)/

H67MS-E23 (B3)

Caractéristiques

Processeur

Processeur Intel® Core™ i7/ Core™ i5 /Core™ i3/ Pentium®/ Celeron® dans le socket LGA1155 (Pour obtenir les dernières informations sur le CPU, visitez le site http://www.msi.com/service/cpu-support)

Chipset

Intel®H67 (B3)

Mémoire

2 slots DDR3 DIMM supportant les vitesses DDR3 1333/ 1066 DRAM (16 Go Max) Support du mode double canal (Pour plus d'informations sur les composants compatibles, visitez le site http://www.msi.com/service/test-report)

LAN

Support LAN 10/100/1000 sur le chipset Realtek RTL8111E

Audio

Audio codec Realtek® ALC887 8-canaux audio avec reconfiguration flexible des connecteurs

SATA

2 ports SATA 6 Gb/s (SATA1~2) sur le chipset Intel® H67 PCH 4 ports SATA 3 Gb/s (SATA3~6) sur le chipset Intel® H67 PCH

RAID

SATA1~6 prennent en charge la technologie Intel® Matrix Storage (AHCI/ RAID 0/ 1/ 5/ 10) sur le chipset Intel® H67 PCH

USB 3.0 (H67MA-E35 (B3))

2 ports USB 3.0 sur le panneau arrière sur le contrôleur NEC D720200

Connecteurs

Panneau arrière

• 1 port combo PS/2 pour clavier/ souris
• 2 ports USB 3.0 (H67MA-E35 (B3))
• 4 ports USB 2.0
• 1 port* HDMI (H67MA-E35 (B3))
• 1 port* VGA
• 1 port DVI-D
• 1 port LAN - 63 connecteurs à broches avec réaffectation flexible (H67MA-E35 (B3))/

3 connecteurs audio avec réaffectation flexible (H67MS-E23 (B3))

XXX correspond au numéro de version du BIOS.
