Félicitations, vous venez d'aquérir une carte mère des séries ATX 870S-C45 (FX)/870S-SG45 (FX) (MS-7715 v2.x). Les séries 870S-C45 (FX)/ 870S-SG45 (FX) sont basées sur les puces AMD® 870 & SB850 offrant un système très performant. La carte fonctionne avec les processeurs AMD® AM3+ avancés, les séries 870S-C45 (FX)/ 870S-SG45 (FX) sont très performanantes et offrant une solution adaptée tant aux professionnels qu'aux particuliers.

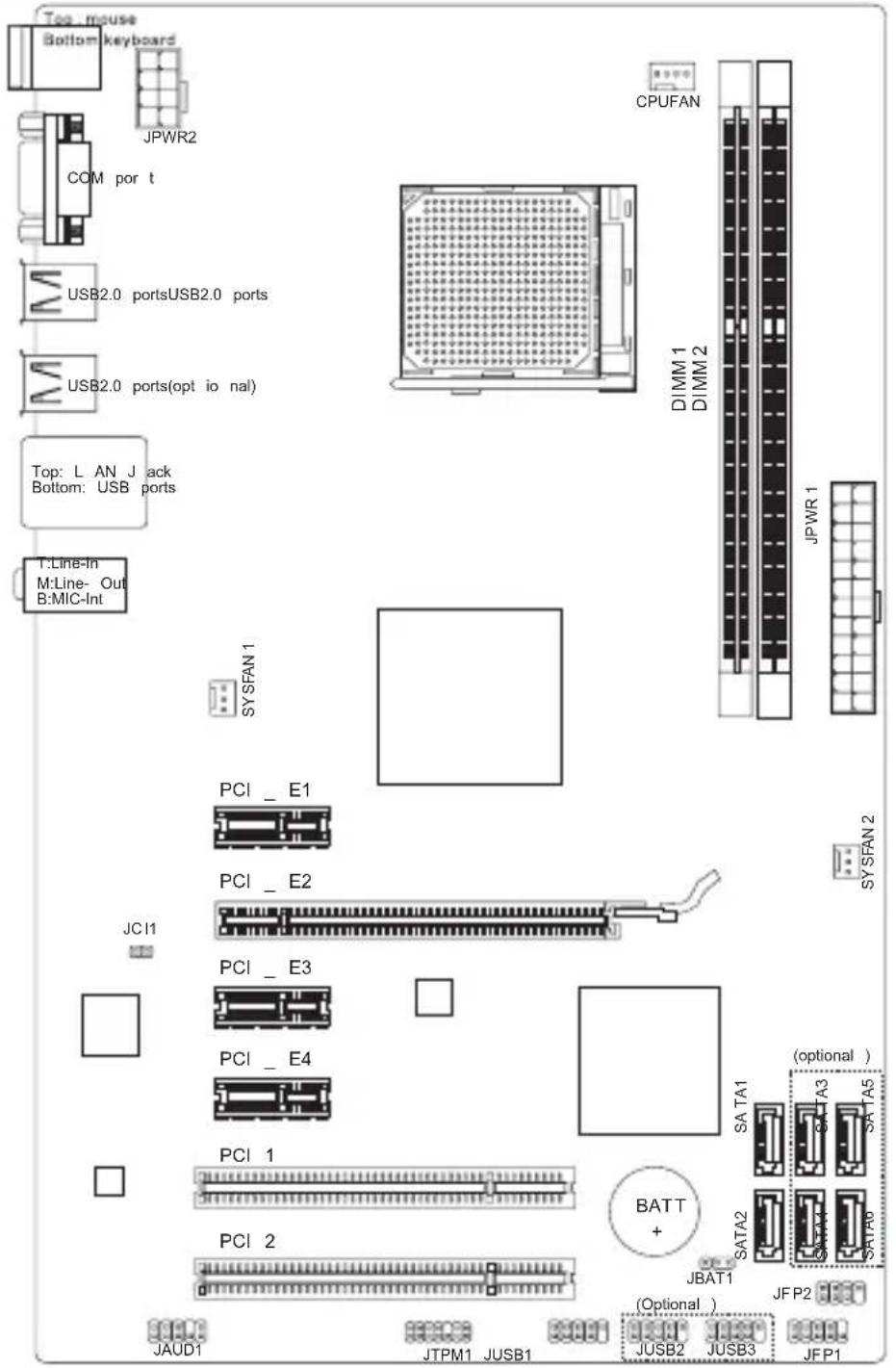

Schéma

Top: mouse Bottom: keyboard JPWR2 COM port t USB2.0 portsUSB2.0 ports USB2.0 ports(opt io nal) Top: L AN J ack Bottom: USB ports T:Line-In M:Line- Out B:MIC-Int CPUFAN DIMM 1 DIMM 2 JPWR 1 SYSFAN 1 PCI _ E1 PCI _ E2 JCI1 PCI _ E3 PCI _ E4 PCI 1 PCI 2 SY SFAN 2 (SYSFAN 2) SA TA1 (optional ) A3 SAT A5 JBAT1 JBAT1 (SATA2) SAT70 JFP2 (Optional ) JTPM1 JUSB1 JUSB2 JUSB3 JFP1 JAUD1

SPÉCIFICATIONS

Processeurs Supportés

■ AMD® Phenom™ II/ Phenom™/ Althon™ II/ Althon™/ Sempron™ processeurs dans le paquet AM3+. (Pour plus d'information sur le CPU, veuillez visiter http://www.msi.com/service/cpu-support)

HyperTransport

■ Supporte la technologie HyperTransport® (HT) 3.0

Jeu de puces

■ Puces AMD® 870 & SB850

Mémoire supportée

- DDR3 800/ 1066/ 1333/ 1600*(OC) SDRAM (16GB Max) - Supporte le mode double-canaux (Pour plus d'informations sur les composants compatibles, veuillez visiter http://www.msi.com/service/test-report)

LAN

■ Supporte LAN 10/100/1000 Fast Ethernet par Realtek® RTL8111E

Audio

- Puces intégrées par Realtek® ALC887 - 7.1-canaux audio flexibles avec détection de prise - Conforme aux spécifications Azalia 1.0

SATA

- 6 ports SATA 6Gb/s (SATA1\~6) par AMD® SB850 (870S-C45 (FX)) - 2 ports SATA 6Gb/s (SATA1\~2) par AMD® SB850 (870S-SG45 (FX)) (Lorsque la capacité de stockage du disque dur installé est au dessus de 2.2TB, seul 2.2TB sera reconnu.)

Connecteurs

■ Panneau arrière - 1 port souris PS/2 - 1 port clavier PS/2 - 1 port sérial - 6 ports USB 2.0 (870S-C45 (FX)) - 4 ports USB 2.0 (870S-SG45 (FX)) - 1 prise LAN - 3 prises audio flexibles

■ Connecteurs intégrés

• 3 connecteurs USB 2.0 (870S-C45 (FX))
• 1 connecteur USB 2.0 (870S-SG45 (FX))
• 1 connecteur audio avant
• 1 connecteur Châssis Intrusion
• 1 connecteur TPM

Emplacements

■ 1 emplacement PCIE x16
■ 3 emplacements PCIE x1
■ 2 emplacements PCI, supporte l'Interface bus PCI 3.3V/ 5V

Dimension

■ ATX (19.0 cm X 30.5 cm)

Trous de montages

■ 6 trous taraudés de montage

(Si vous désirez acheter des accessoires et vous avez besoin de numéro des pièces, vous pouvez chercher sur la page website et trouver les détails sur notre adresse ci-dessous http://www.msi.com/index.php)

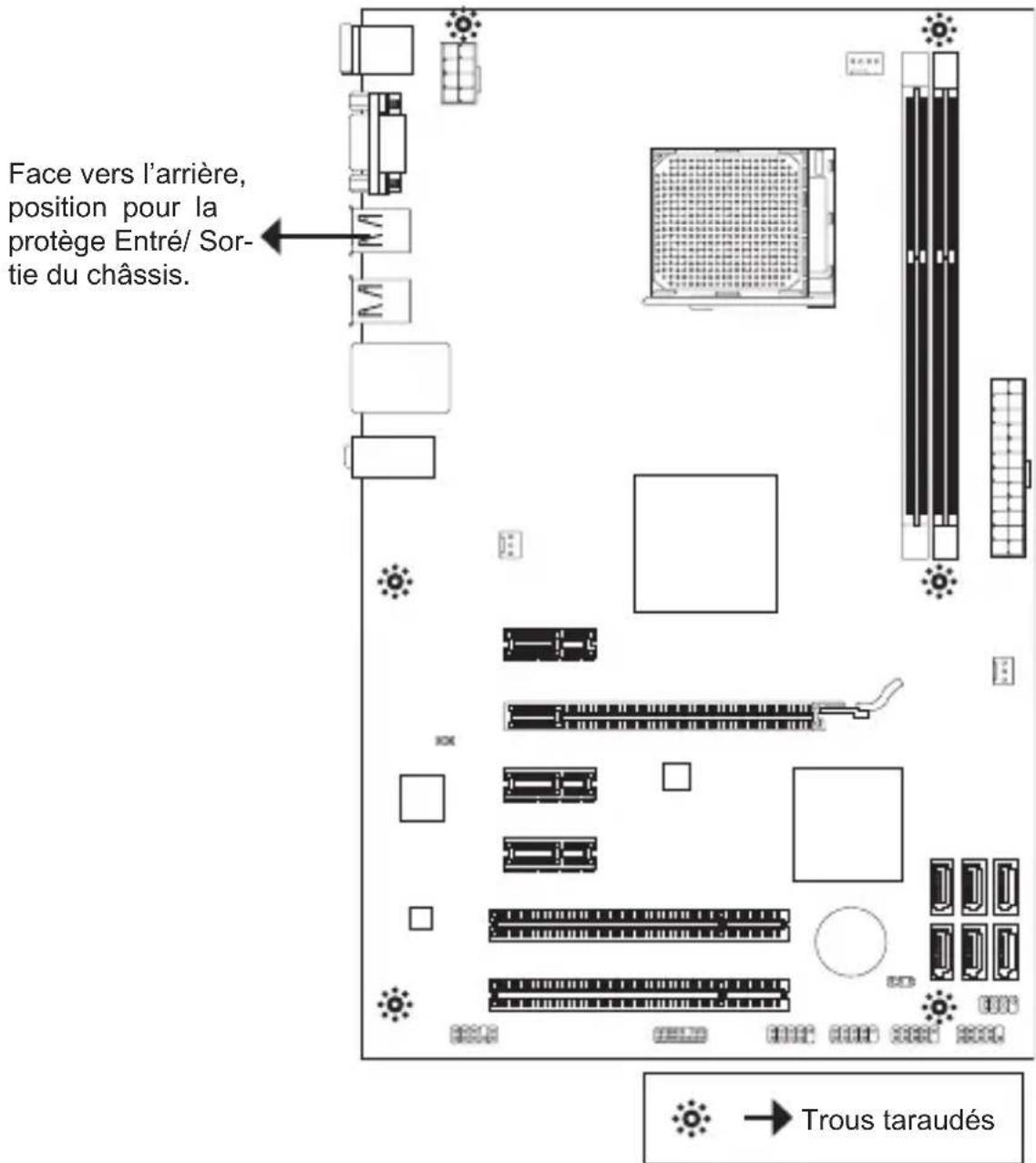

TROUS TARAUDÉS DE MONTAGE

Quand vous installez la carte mère, il faut déposer la carte dans le châssis en bonne position. La situation des trous taraudés sont montrée dans la figure ci-dessous.

Face vers l'arrière, position pour la protège Entré/ Sortie du châssis. Trous taraudés

Veuillez vous référer à la figure pour installer le support dans une position appropriée sur le châssis et puis de fixer la carte à travers les trous taraudés sur le support.

IMPORTANT

* Pour prévenir les endommages à la carte mère, il est interdit de mettre toutes sorte de contact entre le circuit et le châssis ou de mettre un support inutile sur le châssis.

* Veuillez vous assurer qu'il n'y a pas de composant en métal mis dans la carte ou le châssis qui entraînerait un court circuit à la carte mère.

PANNEAU ARRIÈRE

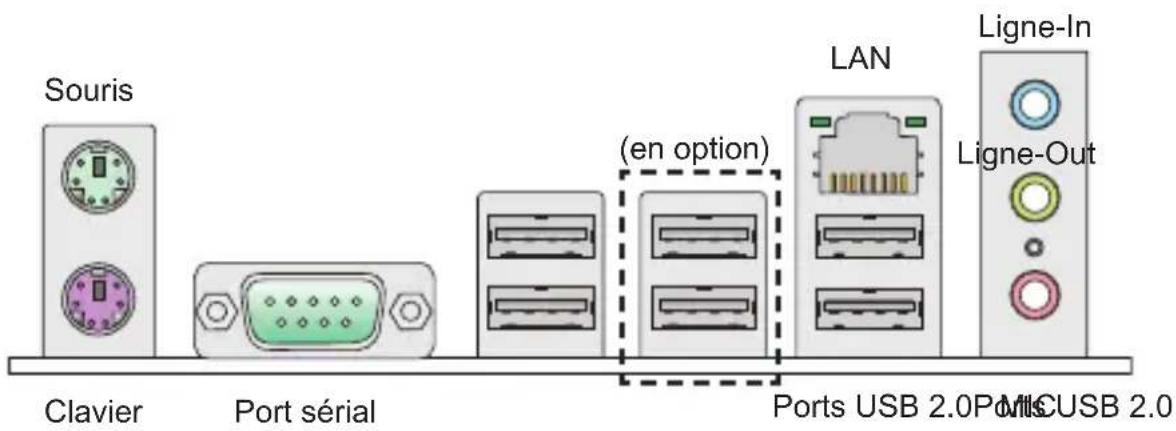

Le panneau arrière dispose les connecteurs suivants :

Souris Clavier Port serial (en option) LAN Ports USB 2.0 Ligne-In Ligne-Out MUSUB 2.0

INSTALLATION DU MATÉRIEL

Intallation du CPU et le ventilateur pour AM3+

Quand vous installez votre CPU, assurez-vous que le CPU possède d'un système de refroidissement pour prévenir le surchauffe. Néanmoins, n'oubliez pas d'appliquer un composé de transfert thermique pour une meilleure dispersion de chaleur.

La surface du CPU AM3+.

N'oubliez pas d'appliquer un composé de transfert thermique pour une meilleure dispersion de chaleur.

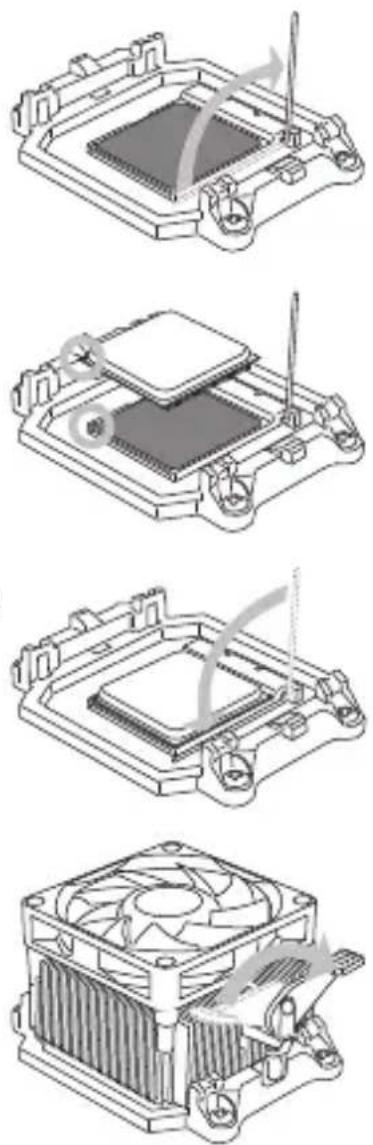

Suivez les instructions ci-dessous pour installer le CPU et le ventilateur correctement. Une mauvaise installation endommagera votre CPU et la carte mère.

1. Tirez le levier de côté de la douille. Assurez-vous de le lever jusqu'à 90-degrés.
2. Cherchez la flèche d'or du CPU. Elle doit désigner comme montré dans le photot. Le CPU ne s'y installe que dans le position correcte.
3. Si le CPU est correctement installé, les pins sont complètement intégrés dans la douille et ils sont invisibles. Veuillez noter que toute fausse installation peut endommager en permanence votre carte mère.
4. Appuyez sur le CPU fermement dans la douille et fermez le levier. Vue que le CPU a une ten dance à bouger lorsque le levier se ferme, il faut le fermer en fixant le CPU avec la main pour qu'il soit correctement et complètement intégré dans la douille.
5. Posez le ventilateur sur le mécanisme de rétention. Crochez un côté du clip d'abord.
6. Puis appuyez sur l'autre côté du clip pour fixer le ventilateur sur le haut du mécanisme de rétention. Installez le levier de fixe et levez-le.
7. Fixez le levier.
8. Attachez le câble du ventilateur du CPU au connecteur du ventilateur de CPU à la carte mère.

IMPORTANT

Quand vous déconnectez le crochet de sécurité du verrou fixé, il faut garder un oeil sur vos doigts, parce qu'une fois que le crochet de sécurité est déconnecté du verrou fixé, le levier fixé jaillira immédiatement.

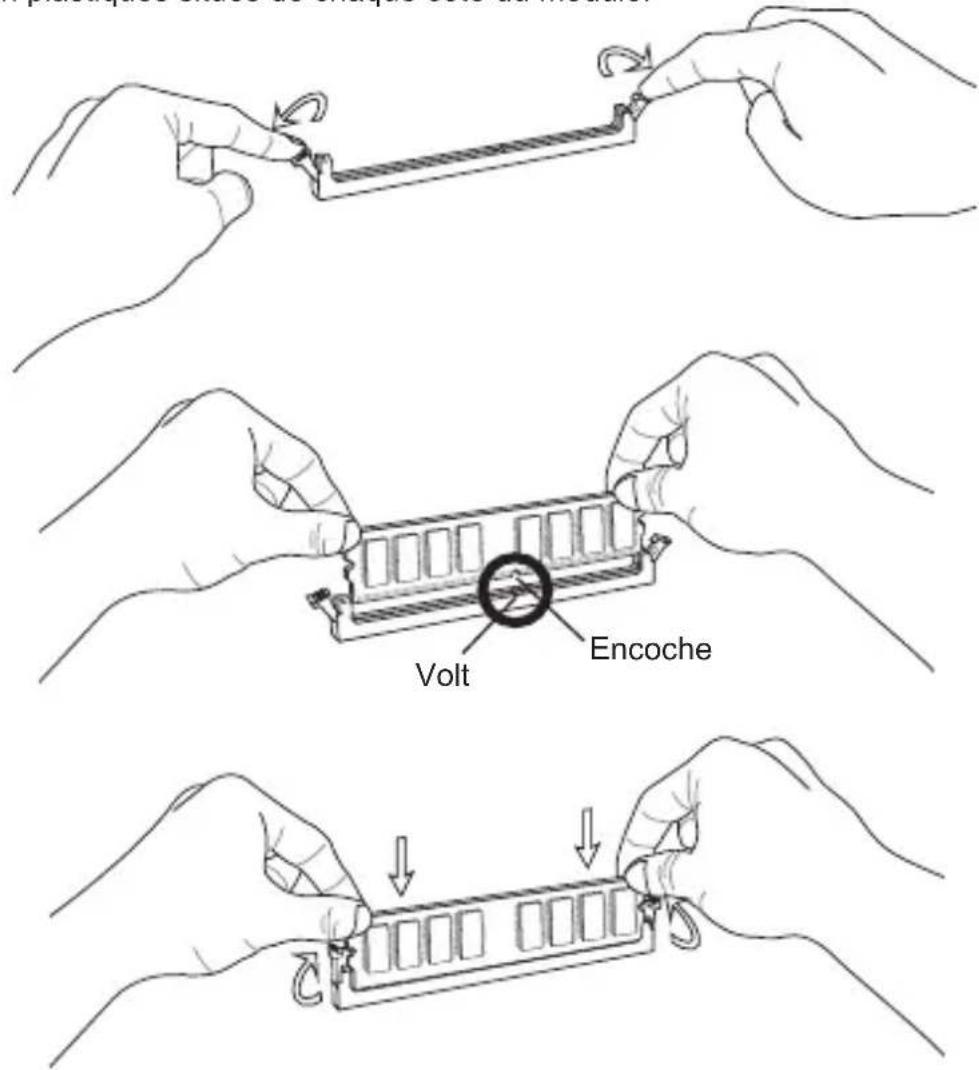

Installation des Modules de Mémoire

1. Le module de mémoire ne possède qu'une seule encoche au centre et qu'il n'est convenable que dans la correcte orientation.

2. Insérez le module de mémoire verticalement dans le slot DIMM. Puis pous -sez-le là-dedans jusqu'à ce que le doigt d'or sur le module de mémoire soit profondément inséré dans le slot DIMM. Le clip en plastique situé de chaque côté du module va se fermer automatiquement. Vous ne pouvez presque pas voir le doigt d'or si le module de mémoire est correctement inséré dans le slot DIMM.

3. Vérifiez manuellement que le module de mémoire soit bien inséré par les clips en plastiques situés de chaque côté du module.

* En mode Double-Canaux, assurez-vous que vous installez les modules de mémoire du même type et de la même densité dans des slots DIMM de canaux différents.
* Pour lancer avec succès votre ordinateur, insérez tout d'abord les modules de mémoire DIMM1.

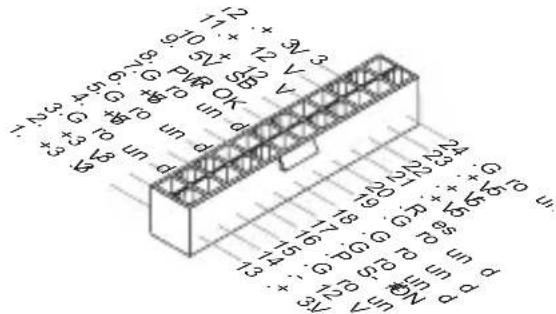

Connecteur d'alimentation ATX 24-pin : JPWR1

Ce connecteur vous permet de connecter l'alimentation ATX 24-pin. Pour cela assurez-vous que le connecteur est bien positionné dans le bon sens et que les pins sont alignées. Abaissez alors l'alimentation d'énergie dans le connecteur.

12 9/10 5V 12 V 3V 3 PWR OK V 24 18 7-12 G 16 + - G 16 G 16 G 16 G 16 G 16 G 16 G 16 G 16 G 16 G 16 G 16 G 16 G 16 G 16 G 16 G 16 G 16 G 16 G 16 G 16 G 16

Connecteur d'alimentation ATX 8-pin : JPWR2

Ce connecteur d'alimentation de 8-pin sert à alimenter le CPU.

3.4 G ro u G(G) ro un e +2 G r ou nd ch:9:-1,6 +1 +1 +1 N

IMPORTANT

Assurez-vous que tous les connecteurs sont reliés à l'alimentation ATX pour as surer une stabilité de la carte mère.

Connecteur Sérial ATA : SATA1\~6 ( SATA3 \~ 6 sont en option)

Ce connecteur est un port d'Interface de haute vitesse Sérial ATA. Chaque connecteur peut se connecter à un dispositif Sérial ATA.

IMPORTANT

Veuillez ne pas tordre le câble Sérial ATA à 90-degrés. Cela pourrait l'endommager et entrainer la perte de données lors des phases de transfert de celles-ci.

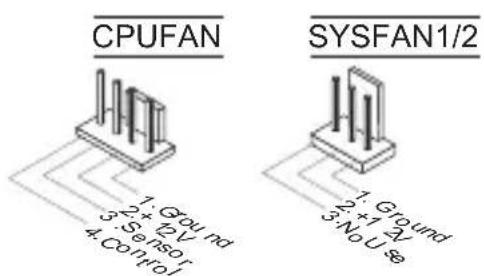

Connecteurs d'alimentation du ventilateur : CPUFAN, SYSFAN1, SYSFAN2

Les connecteurs d'alimentation du système de refroidissement suportent un système de refroidissement de +12V. Lors de la connexion du câble, assurez-vous que le fil soit positif et connecté au +12V; le câble noir connecté au GND. Si la carte mère possède un chipset System Hardware Monitor intégré, vous devez utiliser un ventilateur ayant ces caractéristiques si bous voulez contrôler le ventilateur du CPU.

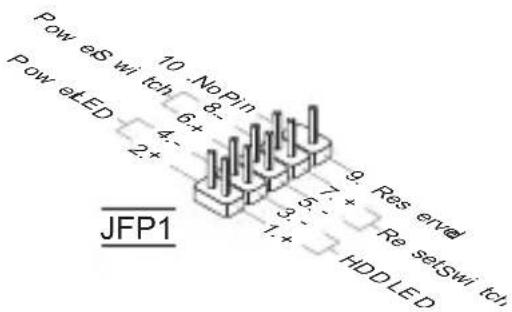

Connecteurs Panneau avant : JFP1, JFP2

Ces connecteurs sont pour des connexion électriques aux cummutateurs et LEDs. Le JFP1 est compatible ave Intel® Front Panel I/O Connectivity Design Guide.

Pow eS wi tch 10 . NoPin 6+ 4- 2+ 9. Res erval 7 + 3: Re selSwi tch 1+ HDDLED JFP1

Speaker Buzzer 8 + 6 + 4 + 12 7. No Pin 5. Power LED 3. Suspend LED 1. Ground JFP2

Connecteur châssis Intrusion : JCI1

Ce connecteur est connecté à un câble châssis Instrusion switch. Si le châssis est ouvert, l'interrupteur en informera le système, qui enregistrera ce statut et affichera un écran d'alerte. Pour effacer ce message d'alerte, vous devez entrer dans le BIOS et désactiver le record.

Connecteur audio avant : JAUD1

Ce connecteur vous permet de connecter un audio en panneau avant. Il est compatible avec Intel® Front Panel I/O Connectivity Design Guide.

1.0Head Phon e Detection 9. No pin 6.MICD elec ti on 4.P RESENCE# 2.G roun d 9. Head Phon eL 7. SENSEE SEND 5. Head P hone R 3.MICR 1.MICL

Connecteur USB avant : JUSB1\~3 (JUSB2 & JUSB3 sont en option)

Ce connecteur, compatible avec Intel ^® I/O Connectivity Design Guide, est idéal pour connecter les USB périphérique d'Interface de haute vitesse tel que USB HDD, caméra numérique, lecteur MP3, imprimants modems et etc.

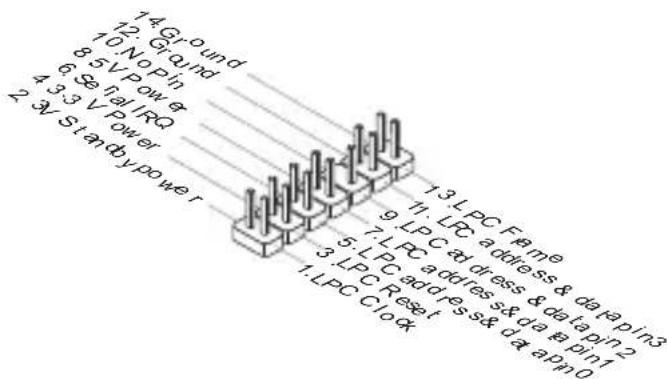

Connecteur de Module TPM : JTPM1

Ce connecteur est relié à un module TPM (Trusted Platform Module). Veuillez vous référer au manuel de TPM plate-forme de sécurité pour plus de détails et d'utilisations.

14. Ground 12: Ground 10 No Pin 8 5V Power 6 96 f/ IRQ 4 3-3 V Power 2 3V Standby Power 13 LPC Frame 9 LRC address ss & data pin 2 7 LPC address ss & data pin 1 5 LPC address ss & data pin 0 3 LPC Reset 1 LPC Clock

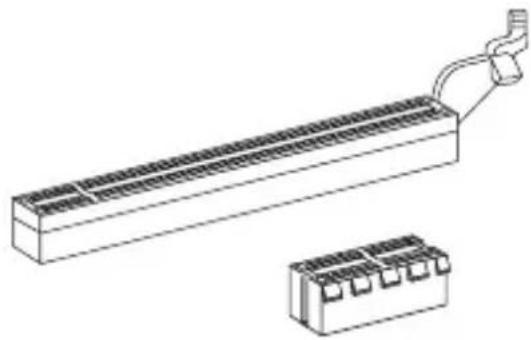

Emplacement PCIE

L'emplacement PCIE supporte la carte d'extension d'Interface PCIE.

Le slot PCI supporte la carte LAN, la carte SCSI, la carte USB, et d'autre cartes ajoutées qui sont compatibles avec les spécifications de PCI.

Lorsque vous ajoutez ou retirez une carte d'extension, assurez-vous que le PC n'est pas relié au secteur. Lisez le documentation pour faire les configurations nécessaires du matériel ou du logiciel de la carte d'extension, tels que cavaliers, commutateurs ou la configuration du BIOS.

Chemins de revendication d'interruption de PCI

IRQ est l'abréviation de "interrupt request line". Les IRQ sont des lignes de matériel sur lesquelles les périphériques peuvent émettre des signaux d'interruption au microprocesseur. Les pins de PCI IRQ sont typiquement connectés aux pins de bus PCI comme suivant :

Ordre Emplacement	1 2 3 4
PCI 1 INT E# INT F# INT G# INT H#
PCI 2 INT F# INT G# INT H# INT E#

Cavalier d'effacement CMOS : JBAT1

Le CMOS RAM intégré reçoit une alimentation d'une batterie externe qui permet de garder les données de configuration du système. Avec le CMOS RAM, le système peut automatiquement amorcer OS chaque fois qu'il soit allumé. Si vous voulez effacer la configuration du système, réglez le cavalier pour effacer les données.

Consrver les données Effacer les données

IMPORTANT

Vous pouvez effacer le CMOS en positionnant les 2-3 pin lorsque le PC n'est pas allumé. Puis il faut remettre le cavalier en position 1-2 pin. Evitez surtout d'effacer le CMOS lorsque le PC est allumé, cela endommagera la carte mère.

RÉGLAGE BIOS

Lorsque le PC est démarré, le processeur de POST (Power On Self Test) se met en route. Quand le message ci-dessous appaît à l'écran, appuyez sur pour accéder au Setup (Réglages).

(Appuyez sur DEL pour accéder au SETUP)

Si le message disparaît avant que vous n'ayez appuyé sur la touche, redémarrez le PC avec l'aide du bouton RESET. Vous pouvez aussi le redémarrer en utilisant sémultanément la combinaison des touches , , and .

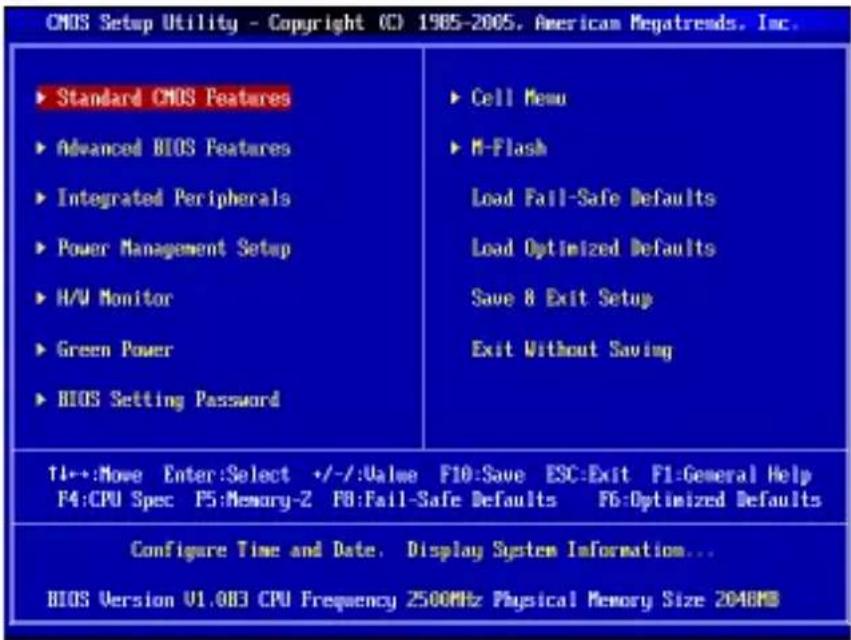

Page Principale

CMOS Setup Utility - Copyright (C) 1985-2005, American Megatrends, Inc. ► Standard CMOS Features ► Advanced BIOS Features ► Integrated Peripherals ► Power Management Setup ► H/V Monitor ► Green Power ► BIOS Setting Password ► Cell Menu ► M-Flash Load Fail-Safe Defaults Load Optimized Defaults Save & Exit Setup Exit Without Saving TI++:Move Enter:Select +/-/:Value F10:Save ESC:Exit F1:General Help F4:CPU Spec F5:Memory-2 F8:Fail-Safe Defaults F6:Optimized Defaults Configure Time and Date. Display System Information... BIOS Version U1.083 CPU Frequency 2500MHz Physical Memory Size 2040MB

Standard CMOS Features

Utilisez ce menu pour paramètrer des éléments standards du BIOS tel que l'heure, la date etc..

Utilisez ce menu pour régler les articles des fonctions avancées spécifiques.

Utilisez ce menu pour spécifier vos réglages des périphériques intégrés.

Power Management Setup

Utilisez ce menu pour spécifier vos réglages pour la gestion d'alimentation.

H/W Monitor

Cette entrée montre les statuts du CPU, du ventilateur, et de l'alarme du système.

Green Power

Utilisez ce menu pour spécifier la phase d'énergie.

Utilisez ce menu pour entrer un mot de passe pour le BIOS.

Cell Menu

Utilisez ce menu pour spécifier votre configuration pour le contrôleur de fréquence/voltage.

M-Flash

Utilisez ce menu pour lire / flash le BIOS du (au) lecteur de stockage (FAT/ FAT32 forme uniquement).

Load Fail-Safe Defaults

Utilisez ce menu pour charger les valeurs par défaut du BIOS, les réglages de la manufacture pour l'opération du système.

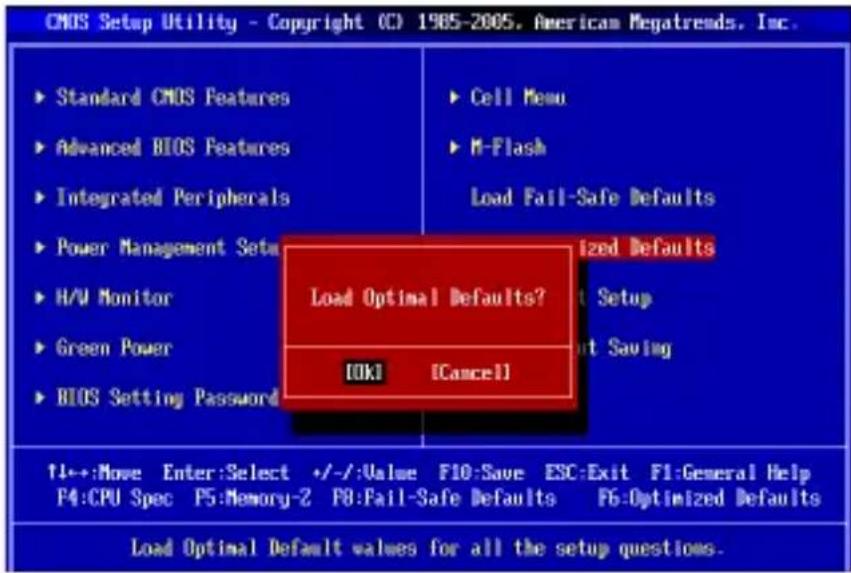

Load Optimized Defaults

Utilisez ce menu pour charger les réglages par défaut de la manufacture dans le BIOS pour meilleure performance opération.

Save & Exit Setup

Réglage d'enregistrer les modifications à CMOS et de quitter.

Exit Without Saving

Réglage d'abandonner les modifications et de quitter.

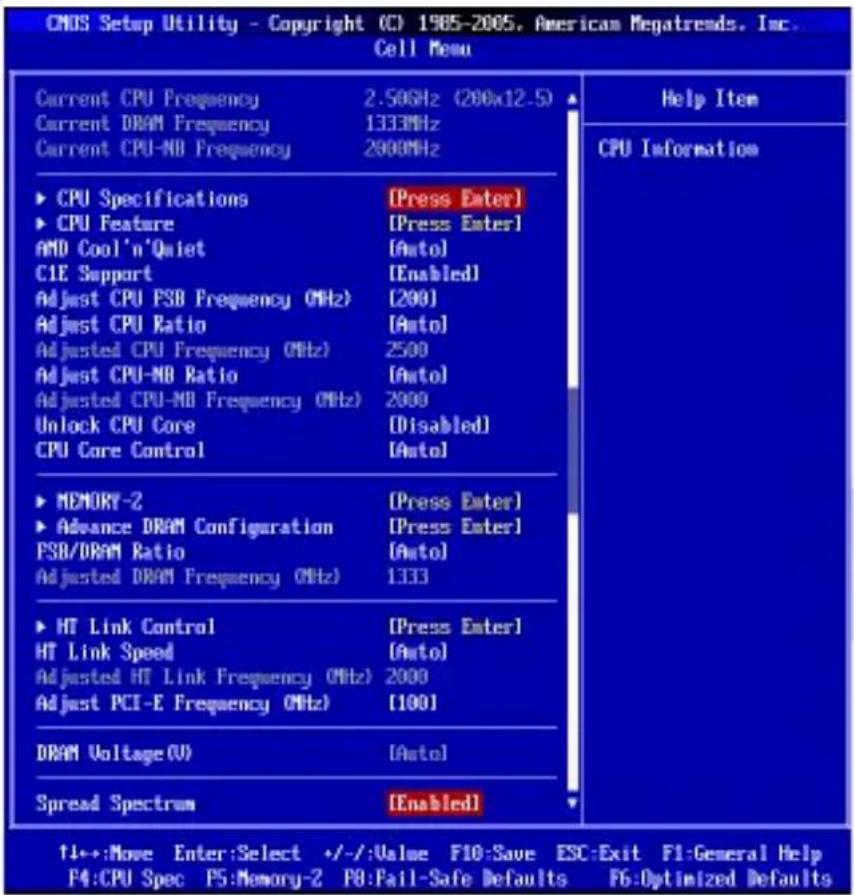

Cell Menu

Ces articles montrent les horloges actuelles de des vitesses du CPU, de la mémoire et du CPU-NB. Lecture uniquement.

CPU Specifications

Appuyez sur pour entrer dans le sous-menu, qui montre l'information du CPU installé.

Appuyez pour entrer dans le sous-menu. Ce sub-menu montre les technologies supportées par le CPU installé.

CPU Feature

Appuyez pour entrer dans le sous-menu :

AMD Cool'n'Quiet

Cette Technologie Cool'n'Quiet peut effectivement et dynapiquement diminuer la vitesse du CPU et la consommation d'alimentation.

C1E Support

Activer cet article pour lire la consommation d'alimentation du CPU lors de l'arrêt. Pas tous les processeurs supportent Enhanced Halt state (C1E).

SVM Support

Cet article vous permet d'activer/ désactiver la Technologie AMD SVM (Secure Virtual Machine).

AMD Cool'n'Quiet

Cette Technologie Cool'n'Quiet peut effectivement et dynapiquement diminuer la vitesse du CPU et la consommation d'alimentation.

IMPORTANT

Afin d'assurer que la fonction Cool'n'Quiet est activée et qu'elle marchera correctement il est nécessaire de confirmer doublement que :

* Fonctionnez les réglages du BIOS, choisissez Cell Menu. Sous Cell Menu, trouvez AMD Cool'n'Quiet, mettez celui-là en "Enabled".
* Entrez dans Windows, choisissez [Start]-> [Settings]-> [Control Panel]-> [Power Options]. Entrez dans Power Options Properties, et choisissez Minimal Power Management sous Power schemes.

C1E Support

Activer cet article pour lire la consommation d'alimentation du CPU lors de l'arrêt. Pas tous les processeurs supportent Enhanced Halt state (C1E).

Cet article vous permet de choisir la fréquence d'horloge de FSB du CPU (en MHz).

Adjust CPU Ratio

Cet article vous permet d'ajuster le multiplieur d'horloge du CPU (ratio). Il est disponible seulement quand le processeur supporte la fonction.

Il montre la fréquence ajustée du CPU. Lecture uniquement.

Adjust CPU-NB Ratio

Cet article sert à ajuster le ratio CPU-NB.

Il montre la fréquence ajustée du CPU-NB. Lecture uniquement.

Unlock CPU Core

Ce menu vous permet de déverrouiller le coeur CPU.

CPU Core Control

Cet article sert à contrôler le nombre de coeurs du CPU. Lorsqu'il est mis en [Auto], le CPU fonctionne avec les coeurs de nombre par défaut et lorsqu'il est mis en [Manual], vous pouvez activer/ désactiver des coeurs du CPU spécifiques.

Core 1/2/3/4

Ces articles servent à activer/ désactiver les coeurs 1/2/3/4.

MEMORY-Z

Appuyez sur pour entrer dans le sous-menu.

DIMM1\~4 Memory SPD Information

Appuyez sur pour entrer dans le sous-menu. Ce sous-menu affiche l'information de la mémoire supportée.

Advance DRAM Configuration

Appuyez sur pour entrer dans le sous-menu.

DRAM Timing Mode

Le choix du DRAM timing est contrôlé par SPD (Serial Presence Detect) EE-PROM sur le module DRAM. La mise en [Auto] active le DRAM timings et le sous-menu suivant "Advance DRAM Configuration" qui seradéterminé par le BIOS basé sur les configurations du SPD. La mise en [Manual] vous permet de configurer le DRAM timings et le sous-menu suivant "Advance DRAM Configuration" manuellement.

FSB/DRAM Ratio

Cet article vous permet de régler le ratio du FSB/DRAM.

Il montre la fréquence ajustée de la mémoire. Lecture uniquement.

HT Link Control

Appuyez sur pour entrer dans le sous-menu.

Ces articles vous permet de régler le largeur du Hyper-Transport Link. Mettez-le en [Auto], le système détectera automatiquement le largeur du HT link.

HT Link Speed

Cet article vous permet de régler la vitesse du Hyper-Transport Link. Mettez-le en [Auto], le système détectera automatiquement la vitesse HT link.

Il montre la fréquence ajustée du HT Link. Lecture uniquement.

Ce menu sert à ajuster la fréquence PCIE.

DRAM Voltage (V)

Ces articles servent à ajuster le voltage de la mémoire.

Spread Spectrum

Lorsque le générateur d'horloge de la carte mère fonctionne, les valeurs extrêmes (spikes) créent des interférences électromagnétiques EMI (Electromagnetic Interference). La fonction Spread Spectrum réduit ces interférences en réglant les impulsions pour que les spikes des impulsions sont réduits au courbes plus plates.

IMPORTANT

* Si vous n'avez pas de problème d'EMI, laissez l'option sur [Disable], ceci vous permet d'avoir une stabilité du système et des performances optimales. Dans le cas contraire, choisissez Spread Spectrum pour réduire les EMI.
* Plus la valeur Spread Spectrum est importante, plus les EMI sont réduites, et le système devient moins stable. Pour la valeur Spread Spectrum la plus convenable, veuillez consulter le règlement EMI local.
* N'oubliez pas de désactiver la fonction Spread Spectrum si vous êtes en train d'overclocker parce que même un battement léger peut causer un accroissement temporaire de la vitesse de l'horloge qui verrouillera votre processeur overclocké.

Load Optimized Defaults

Vous pouvez charger les valeurs de défaut fournites par la manufacture de carte pour une performance stable.

CMOS Setup Utility - Copyright (CD 1985-2005, American Megatrends, Inc. ► Standard CMOS Features ► Advanced BIOS Features ► Integrated Peripherals ► Power Management Sets ► H/V Monitor ► Green Power ► BIOS Setting Password ► Cell Menu ► M-Flash Load Fail-Safe Defaults Load Optimal Defaults? [OK] [Cancel] I/O Setup Start Saving Load Optimal Defaults for all the setup questions.

DEUTSCH

EINLEITUNG
