사용 설명서 870SC45 MSI

870S-C45 (FX)/ 870S-SG45 (FX) 시리즈 (MS-7715 v2.x) ATX 메인보드를 선택해 주셔서 감사합니다. 870S-C45 (FX)/ 870S-SG45 (FX) 시리즈는 최적의 시스템 효율을 위해 AMD® 870 및 SB850 칩셋에 기반을 둔 제품입니다. 고급의 AMD® AM3+ 프로세서에 적합하게 디자인된 870S-C45 (FX)/ 870S-SG45 (FX) 시리즈는 고성능과 전문적인 데스크톱 플랫폼 솔루션을 제공합니다.

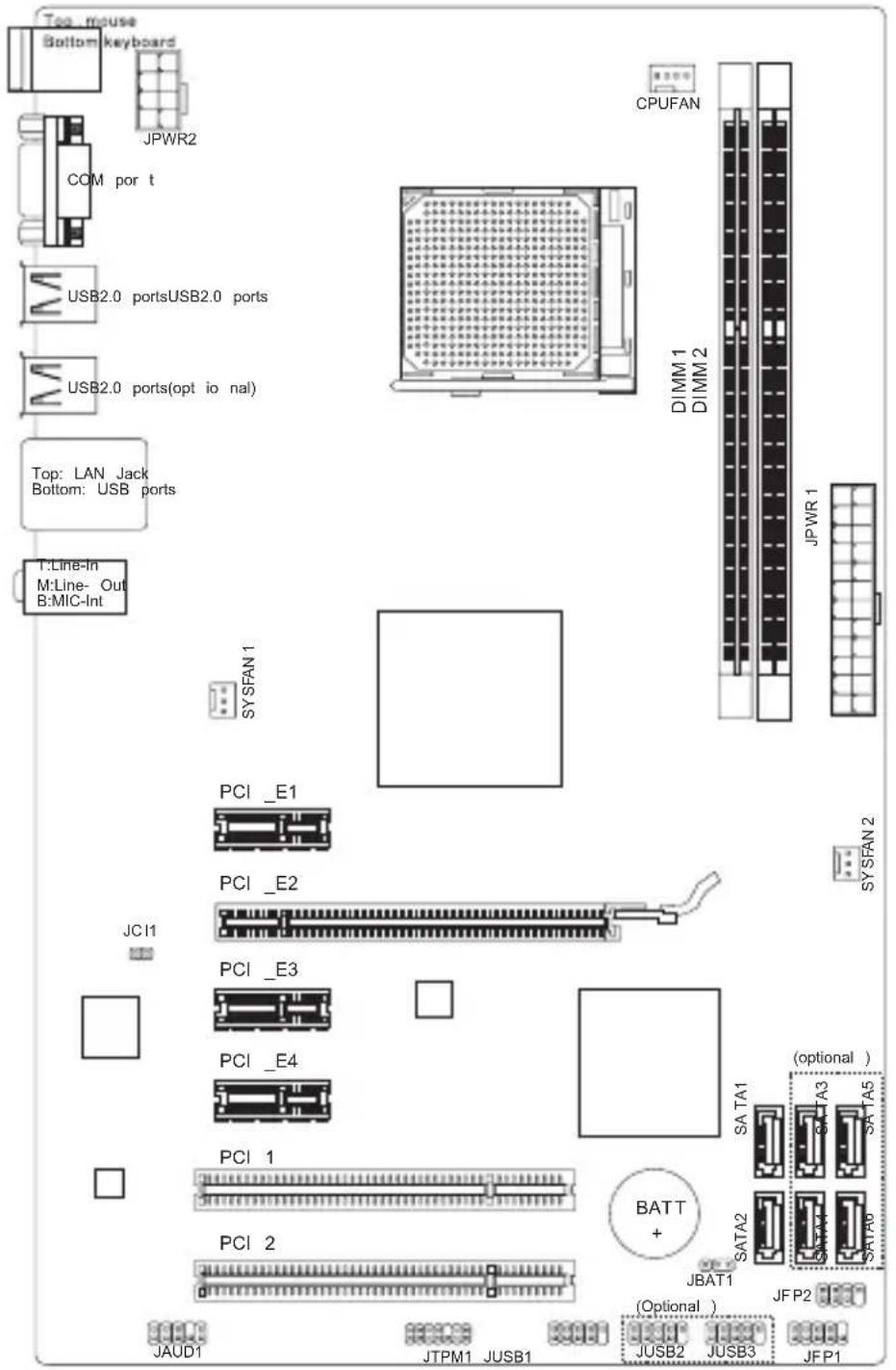

레이아웃

Top: mouse Bottom keyboard JPWR2 COM port t USB2.0 portsUSB2.0 ports USB2.0 ports(opt io nal) Top: LAN Jack Bottom: USB ports T:Line-In M:Line- Out B:MIC-Int SYSFAN 1 PCI _E1 PCI _E2 JCI1 PCI _E3 PCI _E4 PCI 1 PCI 2 JTPM1 JUSB1 CPUFAN DIMM 1 DIMM 2 JSPFAN 1 JSPFAN 2 JTPM1 JUSB2 JUSB3 JFP2 JTPM1 JUSB3 JFP1 SA TA1 (optional ) SA TA3 SA TA5 SATA2 SAT70 BATT + (JBAT1 (Optional ) JBAT1 JFP2

사양

지원되는 프로세서

■ AM3+ 패키지에 있는 AMD® Phenom™ II/ Phenom™/ Althon™ II/ Althon™/ Sempron™ 프로세서.
(CPU에 대한 최신 정보는 http://www.msi.com/service/cpu-support 참조)

HyperTransport

■ HyperTransport®(HT) 3.0 기술 지원

칩셋

AMD®870 및 SB850 침셋

지원되는 메모리

■ DDR3 800/1066/1333/1600*(OC) SDRAM (최대 16GB)

■ 듀얼 채널 모드 지원

(호환 가능한 부품에 대한 자세한 내용은

http://www.msi.com/service/test-report를 참조하세요.)

LAN

Realtek® RTL8111E에 의해 LAN 10/100/1000 Fast Ethernet 지원

오디오

■ Realtek® ALC887에 의해 통합된 칩

■ 책 감지 있는 플렉시블 7.1 패널 오디오

■ Azalia 1.0 Spec 규격 준수

SATA

AMD®SB850(870S-C45(FX))에 의해 SATA 6Gb/s 포트 6개(SATA1\~6)

AMD®SB850(870S-SG45(FX))에 의해 SATA 6Gb/s 포트 2개(SATA1\~2)

(저장 용양이 2.2TB보다 높은 하드 디스크가 설치되면, 2.2TB만 인식할 수 있습니다.)

커넥터

■ 후면 패널

-PS/2마우스포트1개
-PS/2키보드포트1개
-시리얼 포트 1개
-USB2.0포트6개(870S-C45(FX))
-USB2.0포트4개(870S-SG45(FX))
-LAN 잙 1개
-플렉시블 오디오 잙 3개

온보드 커넥터

-USB2.0 커넥터 3개(870S-C45(FX))
-USB2.0 커넥터 1개(870S-SG45(FX))
-전면 패널 오디오 커넥터 1개
-새시 침입 커넥터 1개
- TPM 커넥터 1개

슬못

■ PCIE x16 슬롯 1개
■PCIE x1 슬롯 3개
■ PCI 슬롯 2개,3.3V/5V PCI 버스 인터페이스 지원

품 팩터

■ ATX (19.0 cm X 30.5 cm)

장착 스크루 홀

■ 장착 스크루 홀 6개

액세서리 구매나 제품 번호 등의 다양한 정보는, 웹페이지

http://www.msi.com/index.php에서 확인할 수 있습니다.)

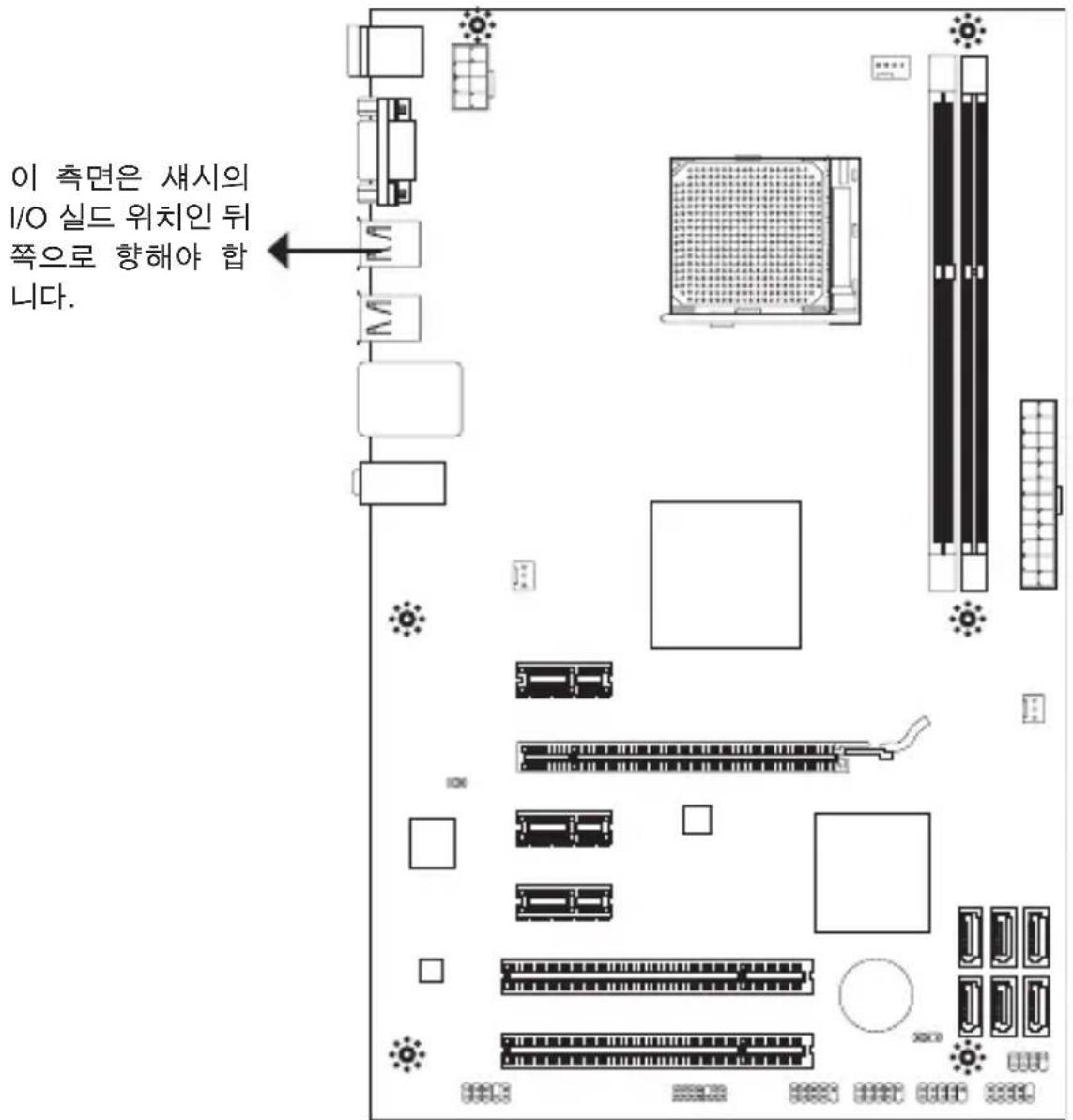

장착 스크루 홀

메인보드를 설치할 때 셜시에 올바른 방향으로 메인보드를 설치해야 합니다. 메인보드의 스크루 홀의 위치는 아래 그림과 같습니다.

이 측면은 새시의 I/O 실드 위치인 뒤 쪽으로 향해야 합 니다.

스크루 홀

위의 그림을 참조하여 새시의 적절한 위치에 스탄드오프를 설치하고 스크루 홀을 통해 스탄드오프에 메인보드를 고정합니다.

중요 사항

* 메인보드에 대한 손상을 방지하기 위해 메인보드 회로 및 새시간의 접촉 또는 새시의 불필요한 스탠드오프 장착을 금지합니다.
* 메인보드 합선을 피하기 위해 메인보드 또는 새시 속에 금속 부품이 없는지 확인하세요.

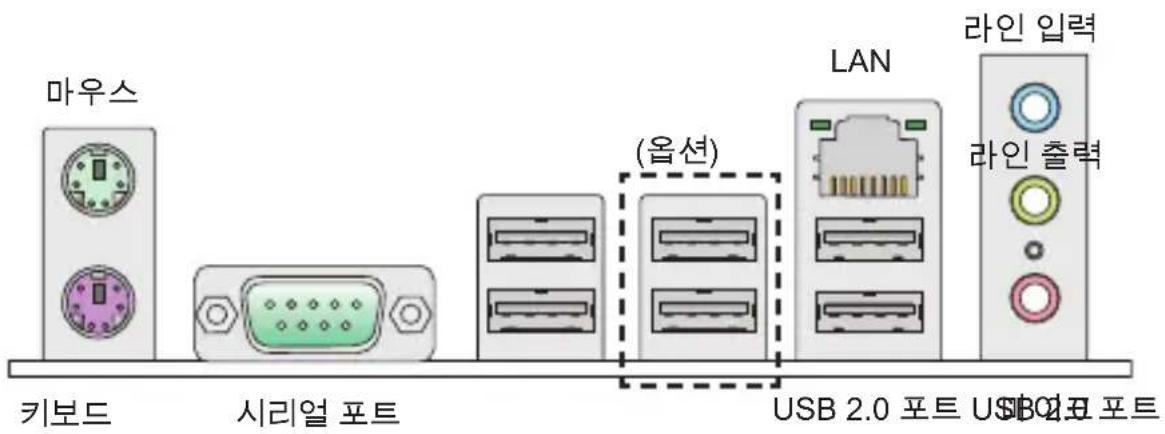

후면 패널

후면 패널은 다음과 같은 커넥터를 지원합니다.

마우스 키보드 시리얼 포트 (옵션) LAN USB 2.0 포트 USB 2.0 포트 라인 입력 라인 출력

하드웨어 설치

AM3+의 CPU 및 콜러 설치

CPU 설치 시 과열을 방지하는 콜러를 상단에 연결하세요. 한편, 열이 잘 발산되도록 방열판/콜러 팬을 설치하기 전에 CPU에 서멀 페이스트를 약간 바르세요.

AM3+ CPU의 표면.

열이 잘 발산되도록 CPU에 서멀 페이

스트를 약간 바르세요.

아래의 단계에 따라 CPU 및 콜러를 올바로 설치하세요. 잘못 설치할 경우 CPU와 메인보드가 손상됩니다.

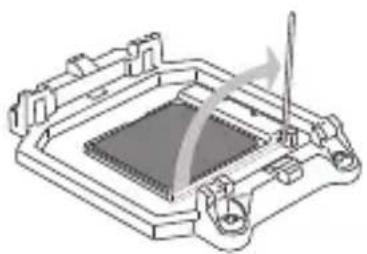

1. 레버를 소켓에서 비스듬히 당입니다. 레버를 90도까지 올립니다.
2. CPU의 금색 화살표를 찾습니다. 금색 화살표가 그림과 같이 가리키고 있어야 합니다. CPU는 올바른한 쪽 방향으로만 끼워집니다.
3. CPU가 올바로 설치되면, 핀이 소켓에 완전히 끼워져서 보이지 않게 됩니다. 올바른 설치 절차를 따르지 않으면 메인보드가 영구적으로 손상될 수 있습니다.
4. CPU를 소켓 안으로 딱 눌러 넣고 레버를 닫습니다. 레버를 닫는 동안 CPU가 움직일 우려가 있기 때문에, 레버를 닫을 때는 항상 손가락으로 CPU의 상단을 딱 눌러 CPU가 소켓안에 제대로 완전히 끼워지도록 해야합니다.
5. 콜러 세트를 고정 위치에 올려놓습니다. 먼저 클립의 한쪽 끝을 사용하여 겁니다.
6. 그리고 나서 클립의 다른 쪽 끝을 눌러 클러 세트를 고정 위치의 상단에 고정합니다. 고정 레버를 찾아 위로 올립니다.
7. 레버를 아래로 눌러 고정합니다.
8. CPU 팬 케이블을 메인보드의 CPU 팬 커넥터에 연결합니다.

안전 혹이 고정 볼트에서 분리되는 즉시 고정 레버가 다시 튀어 오르기 때문에, 고정 볼트에서 안전 흑을 분리할 때는 손가락에서 눈을 떼지 마세요.

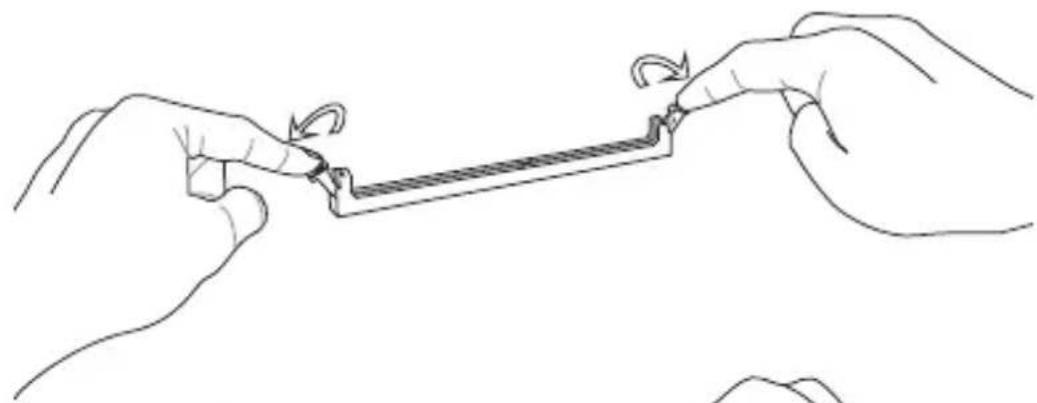

메모리 모듈 설치

1. 메모리 모듈은 중앙에 노치가 하나만 있으며,오른쪽 방향으로만 맞습니다.
2. 메모리 모듈을 DIMM 슬롯에 수직으로 끼습니다. 그리고 나서 메모리 모듈 위의 골든 핑거가 DIMM 슬롯에 깊이 삽입될 때까지 밑어 넣습니다. 메모리 모듈이 올바르게 DIMM슬롯에 삽입하면 골든 핑거를 거의 볼 수 없습니다.
3. 메모리 모듈이 양쪽에 있는 DIMM 슬롯 클립에 의해 제자리에 잠가졌는지 수동으로 확인하세요.

* 듀얼 채널 모드에서 유형과 밀도가 동일한 메모리 모듈을 다른 채널 DIMM 슬롯에 설치하는지 확인하세요.
* 공적인 시스템을 부팅하려면 먼저 메모리 모듈을 DIMM1에 끼우세요.

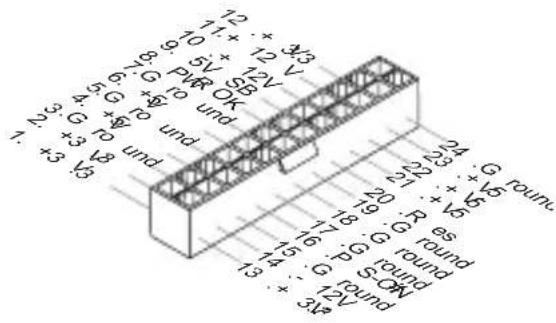

ATX 24 핀 전원 커넥터:JPWR1

이 커넥터를 사용하여 ATX 24 핀 전원 공급 장치를 연결할 수 있습니다. ATX 24 핀 전원 공급 장치를 연결하려렴, 전원 공급 장치의 플러그가 올바른 방향으로 삽입 되었는지, 이 정렬되었는지 확인하세요. 그리고 나서 전원 공급 장치를 커넥터 안 쪽으로 짝 맞게 누릅니다.

ATX 8 핀 전원 커넥터:JPWR2

이 8 핀 전원 커넥터는 CPU에 전원을 공급하는 데 사용됩니다.

모든 커넥터가 올바른 ATX 전원 공급 장치에 연결되어 메인보드의 작동이 안정적인지 확인하세요.

시리얼 ATA 커넥터: SATA1\~6 (SATA3\~6은 선택적 커넥터입니다.)

이 커넥터는 시리얼 ATA 인터페이스 포트입니다. 각 커넥터는 하나의 시리얼 ATA 장치를 연결할 수 있습니다.

중요 사항

시리얼 ATA 케이블을 90도로 꺼지 마세요.그럴 경우,전송 중 데이터가 손실될 수 있습니다.

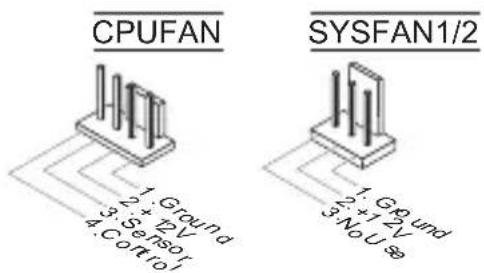

팬 전원 커넥터: CPUFAN, SYSFAN1, SYSFAN2

팬 전원 커넥터는 +12V의 시스템 냉각 팬을 지원합니다. 전선을 커넥터에 연결할 때, 항상 빨간색 전선이 양극으로서 +12V에 연결되어야 하고, 검은색 전선은 접지 선으로서 GND에 연결되어야 합니다. 메인보드에 시스템 하드웨어 모니터 칩셋 온 보드가 있는 경우, CPU 팬 제어를 활용하기 위해 속도 센서가 있는 특별히 디자인 된 팬을 사용해야 합니다.

CPUFAN 1: Ground 2: +12V 3: Sensor 4: Control SYSFAN1/2 1: Ground 2: +12V 3: No U 88

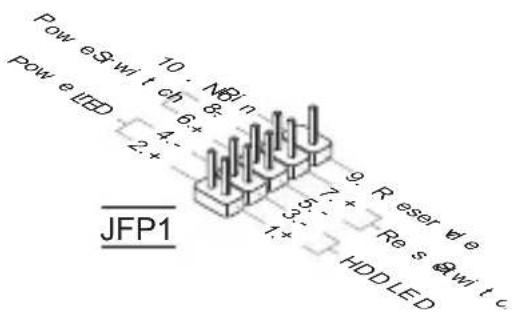

전면 패널 커넥터:JFP1,JFP2

이 커넥터를 사용하여 전면 패널 스위치와 LED을 연결할 수 있습니다. JFP1은 Intel® Front Panel I/O Connectivity Design Guide를 준수합니다.

Pow eS-wi t ch 8+ Pow e LED 2+ JFP1 9. Reser w e 7. Re s @wi t c 5. HDD LED 3.

이 커넥터는 새시 침입 스위치 케이블에 연결됩니다. 새시가 열리는 경우, 새시 침입 메커니즘이 활성화됩니다. 시스템이 이 상테를 기록하고 화면에 경고 메시지를 표시합니다. 경고를 지우려면 BIOS 유틸리티에서 레코드를 지워야 합니다.

전면 패널 오디오 커넥터:JAUD1

이 커넥터를 사용하여 전면 패널 오디오를 연결할 수 있으며, Intel® Front Panel I/O Connectivity Design Guide를 준수합니다.

전면 USB 커넥터: JUSB1\~3 (JUSB2 및 JUSB3은 선택적 커넥터입니다.)

Intel® I/O Connectivity Design Guide를 준수하는 이 커넥터는 USB HDD, 디지털 카메라, MP3 폴레이어, 프린트, 모덤 등과 고속의 USB 엔터페이스 주병 장치를 연결하는 데 적합합니다.

10 NC 8 Gp und 6 U SB 1+ 4 USB T- 2 V CC 9 NoP in 7 Ground 5 U SB0+ 3 US B0- 1 V CC

TPM 모듈 커넥터:JTPM1

이 커넥터는 TPM (Trusted Platform Module) 모듈에 연결됩니다. 자세한 사용법과 TPM 보안 플랫폼 설명서를 참조하세요.

1.4 G ou nd 12 Ground 10 No P in 8 5V Pow 6 6 Se I at RQ 4 3 3V Pow er 2 3V S p a ndy po wer 13 LPC Frame 11 LPC a ddrss & data pin3 9 LPC add r e ss8 d atap in 2 7 LPCa ddres s & data pin 1 5 LPC a ddr s & data pinD 3 LPC Pp get 1 LPC C lock

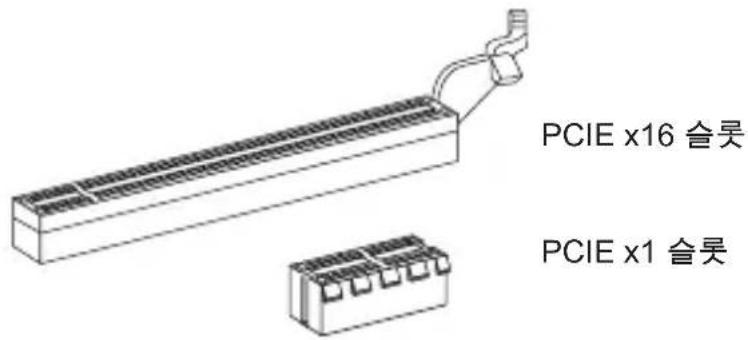

PCIE 슬롯

PCIE 슬롯은 PCIE 인터페이스 확장 카드를 지원합니다.

PCIE x16 仓昱 PCIE x1 仓昱

PCI 슬롯

PCI 슬롯은 LAN 카드, SCSI 카드, USB 카드 및 PCI 규격을 준수하는 기타 애드 온 카드를 지원합니다.

먼저 전원 공급 장치의 플러그를 뽑으세요. 점퍼, 스의치 또는 BIOS 구성과 같은 확장 카드에 대해 필요한 하드웨어 및 소프트웨어 설정을 구성하려면 확장 카드의 설명서를 읽으세요.

PCI 인터럽트 요청 라우팅

확장 카드를 추가하거나 제거할 때, interrupt request line의 약어인 IRQ는 I-R-Q발음하며, 장치가 인터럽트 신호를 마이크 프로세서로 전송할 수 있는 하드웨어입니다. PCI IRQ 핀은 일반적으로 다음과 같이 PCI 버스 핀에 연결됩니다.

보드에 시스템 구성 데이터를 유지하기 의해 외부 배터리부터 전원을 공급 받은 CMOS RAM이 있습니다. CMOS RAM의 경우, 시스템을 켜 때마다 시스템이 OS를 자동으로 부팅합니다. 시스템 구성을 지우려면 점퍼를 선정하여 데이터를 지우세요.

데이터 유지 데이터 지우기

중요 사항

시스템이 꺼져 있는 동안 2-3 핀을 단락시켜 CMOS를 지울 수 있습니다. 그리고 나서 1-2핀 위치를 돌아가세요. 시스템이 켜져 있는 동안 CMOS를 지우지 마세요. 그럴 경우 메인보드가 손상될 수 있습니다.

BIOS 설정

컴퓨터를 켜면 시스템이 POST (Power On Self Test) 프로세서를 시작합니다. 화면에 아래의 메시지가 표시되면, 키를 눌러 설정을 시작합니다.

사용자가 응답하기 전에 메시지가 사라지는데 설정을 계속하려면 와 를 설정하여 시스템을 다시 켜거나 버튼을 눌러 다시 시작합니다. 또한 , 및 키를 동시에 눌러 시스템을 다시 시작할 수도 있습니다.

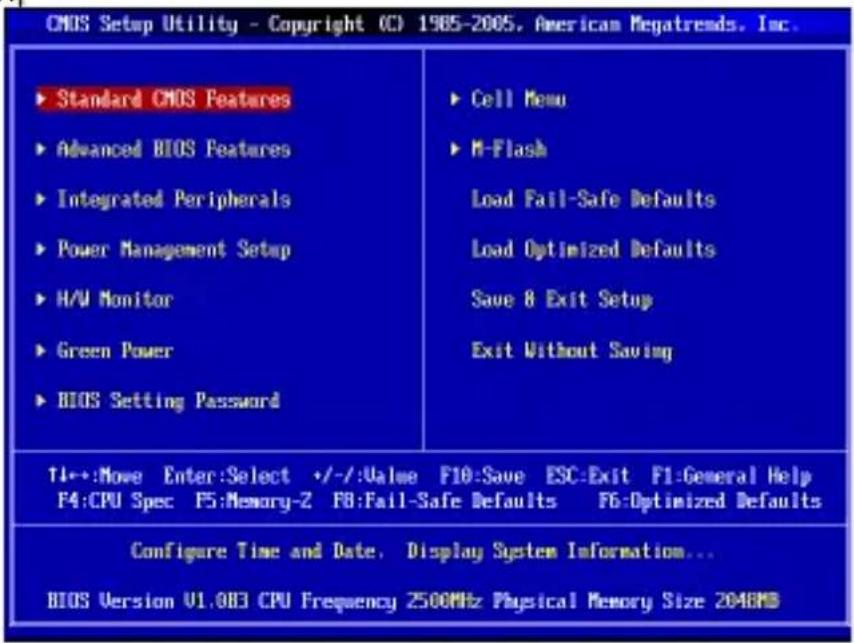

메인페이지

CMOS Setup Utility - Copyright (C) 1985-2005, American Megatrends, Inc. ► Standard CMOS Features ► Advanced BIOS Features ► Integrated Peripherals ► Power Management Setup ► H/V Monitor ► Green Power ► BIOS Setting Password ► Cell Menu ► M-Flash Load Fail-Safe Defaults Load Optimized Defaults Save & Exit Setup Exit Without Saving TI↔:Move Enter:Select +/-:Value F10:Save ESC:Exit F1:General Help F4:CPU Spec F5:Memory-2 F8:Fail-Safe Defaults F6:Optimized Defaults Configure Time and Date. Display System Information... BIOS Version U1.083 CPU Frequency 2500MHz Physical Memory Size 2048MB

Standard CMOS Features

이 메뉴를 사용하여 시간, 날짜 등과 같은 기본 시스템 구성을 처리합니다.

이 메뉴를 사용하여 특별 고급 기능 항목을 설정합니다.

이 메뉴를 사용하여 통합된 주명 장치 설정을 지정합니다.

Power Management Setup

이 메뉴를 사용하여 전원 관리 설전을 지정합니다.

H/W Monitor

이 항목은 CPU와 팬의 상태 및 전반적인 시스템의 경고를 표시합니다.

Green Power

이 메뉴를 사용하여 전원 위상을 지정합니다.

이 메뉴를 사용하여 BIOS 설정 암호를 설정합니다.

Cell Menu

이 메뉴를 사용하여 주파수/전압 제어 및 오버클로킹 설정을 지정합니다.

M-Flash

이 메뉴를 사용하여 스토리지 드라이브에서 BIOS를 읽거나 플래시합니다(FAT/FAT32 포맷 전용).

Load Fail-Safe Defaults

이 메뉴를 사용하여 안정된 시스템 성능을 위해 BIOS 공급 업체가 설정한 기본값을 로드합니다.

Load Optimized Defaults

이 메뉴를 사용하여 특별히 메인보드 최적의 성능을 위해 메인보드 제조 업체가 설정한 기본값을 로드합니다.

Save & Exit Setup

CMOS에 변경 사항을 저장하고 설정을 종료합니다.

Exit Without Saving

모든 변경 사항을 취소하고 설정을 종료합니다.

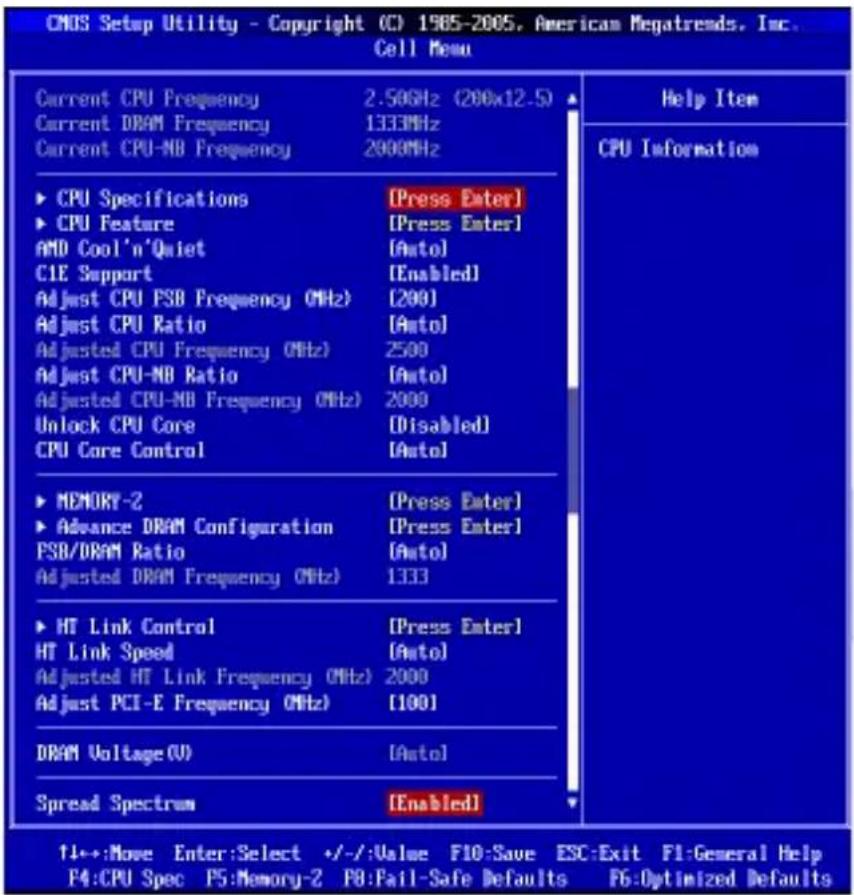

설 메뉴

이 항목은 CPU, 메모리 및 CPU-NB 속도의 현재 주파수를 표시합니다. (읽기 전용).

CPU Specifications

를 눌러 하위 메뉴를 시작합니다. 이 하위 메뉴는 설치된 CPU에 대한 정보를 표시합니다.

를 눌러 하위 메뉴를 시작합니다. 이 하위 메뉴는 설치된 CPU가 지원되는 기술을 표시합니다.

CPU Feature

를 눌러 하위 메뉴를 시작합니다.

AMD Cool'n'Quiet

Cool'n'Quiet 기술은 CPU 속도와 소비 전력을 효과적이고 동적으로 낮출 수 있습니다.

C1E Support

이 항목은 아이들(PC가 아무 동작도 하지 않을 경우)일 경우 CPU의 전력을 설정하는 항목입니다. 모든 프로세서가 지원하지 않습니다.

SVM Support

이 항목은 AMD SVM (Secure Virtual Machine) 기술을 활성화/비활성화합니다.

AMD Cool'n'Quiet

Cool'n'Quiet 기술은 CPU 속도와 소비 전력을 효과적이고 동적으로 낮출 수 있습니다.

중요 사항

Cool'n'Quiet 기능이 활성화되고 제대로 작동하는지 확인하려면, 다음을 이중으로 확인해야 합니다.

* BIOS 설정을 실행하고 Cell Menu를 선택합니다. Cell Menu에서 AMDD Cool'n'Quiet를 찾아 이 항목을 "Enabled"로 설정합니다.

* Windows를 시작하여 [Start]->[Settings]->[Control Panel]->[Power Options]를 선택합니다. PowerOptions Properties 태그를 시작하여 Power schemes에서 Minimal Power Management를 선택합니다.

C1E Support

이 항목은 아이들(PC가 아무 동작도 하지 않을 경우)일 경우 CPU의 전력을 설정하는 항목입니다. 모든 프로세서가 지원하지 않습니다.

이 항목을 사용하여 CPU FSB 클록 주파수(in MHz)를 선택할 수 있습니다.

Adjust CPU Ratio

이 항목을 사용하여 CPU 콜록 승수기(ratio)를 설정할 수 있습니다. 이 필드는 프로 세서가 이 기능을 지원할 경우에만 사용할 수 있습니다.

이 항목은 조정된 CPU 주파수를 표시합니다.(읽기 전용).

Adjust CPU-NB Ratio

이 항목을 사용하여 CPU-NB ratio를 조정할 수 있습니다.

이 항목은 조정된 CPU-NB 주파수를 표시합니다. (읽기 전용).

Unlock CPU Core

이 항목은 CPU 코어 잠금을 해제할 수 있습니다.

CPU Core Control

이 항목을 사용하여 CPU 코어 수를 제어할 수 있습니다. [Auto]로 설정하면 CPU는 기본 코어 수를 운행할 수 있습니다. [Manual]로 설정하면 특정한 CPU 코어를 활성화/비활성화할 수 있습니다.

Core 1/2/3/4

이 항목을 사용하여 코어 1/2/3/4를 활성화/비활성화할 수 있습니다.

MEMORY-Z

를 눌러 하위 메뉴를 시작합니다.

DIMM1\~4 Memory SPD Information

를 눌러 하위 메뉴를 시작합니다. 이 하위 메뉴는 설치된 메모리의 정보를 표시합니다.

Advance DRAM Configuration

를 눌러 하위 메뉴를 시작합니다.

DRAM Timing Mode

DRAM 모듈의 SPD(시리얼 존재 감지) EEPROM에 의해 DRAM 타이밍을 제어 하는지 어떤지 선택합니다. [Auto]로 설정하면 SPD 구성을 기준으로 하는 BIOS 에 의해 DRAM 타이밍 및 다음 관련 항목 "고급 DRAM 구성" 하위 메뉴를 판별 할 수 있습니다. [Manual]로 설정하면 사용자가 DRAM 타이밍 및 다음 관련 항목 "고급 DRAM 구성" 하위 메뉴를 수동으로 생성할 수 있습니다.

FSB/DRAM Ratio

이 항목을 사용하여 FSB/ DRAM ratio를 설정할 수 있습니다.

이 항목은 조정된 메모리 주파수를 표시합니다.(읽기 전용).

HT Link Control

를 눌러 하위 메뉴를 시작합니다.

이 항목을 사용하여 하이퍼 전송 링크 폭을 설정할 수 있습니다. [Auto]로 설정하면 시스템이 HT 링크 폭을 자동으로 감지합니다.

HT Link Speed

이 항목을 사용하면 하이퍼 전송 링크 속도를 설정할 수 있습니다. [Auto]로 설정하면 시스템은 HT 링크 속도를 자동으로 감지합니다.

이 항목은 조정된 HT 링크 주파수를 표시합니다.(읽기 전용).

이 항목을 사용하여 PCIE 주파수를 조정합니다.

DRAM Voltage (V)

이 항목을 사용하여 메모리 전압을 조정할 수 있습니다.

Spread Spectrum

마더 보드의 콜록 생성기가 펄스화되면 펄스의 극치값(스파이크)이 전자파 장애를 일으킵니다. 대역 확산 기능은 펄스 조절로 생성된 EMI를 줄여줌으로써 그 결과 펄스의 스파이크가 평탄한 곡선으로 줄어듭니다.

중요 사항

* EMI 문제가 발생하지 않을 경우 최적의 시스템 안정성 및 성능을 위해 [Disabled]로 설정합니다. 그러나 EMI로 인해 문제가 발생할 경우 EMI 감소를 위해 대역 확산 값을 선택하세요.
* 대역 확산 값이 클수록 EMI는 감소되지만 시스템의 안정성은 저하됩니다. 가장 적합한 대역 확산 값은 해당 지역의 EMI 규정을 참조하세요.
*사소한 지터조차도 클록 속도를 일시적으로 상승시키면 오버클로킹한 프로세스를 고정시키는 원인이 될 수 있으므로 오버클로킹을 진행하는 동안 대역확산을 반드시 사용 안함으로 설정해야 합니다.

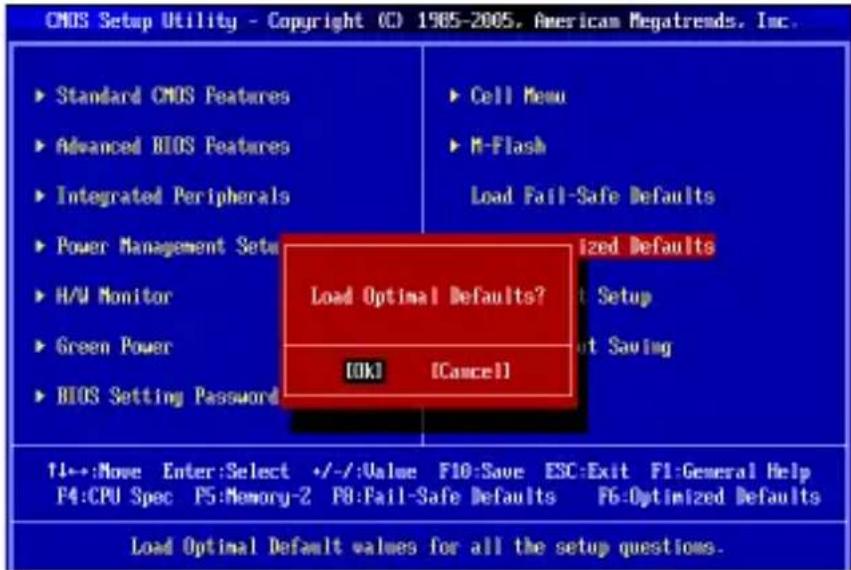

Load Optimized Defaults

안정적인 성능을 위해 메인보드 공급 업체가 설정한 기본값을 로드할 수 있습니다.

CMOS Setup Utility - Copyright (C) 1985-2005, American Megatrends, Inc. ► Standard CMOS Features ► Advanced BIOS Features ► Integrated Peripherals ► Power Management Sets ► H/W Monitor ► Green Power ► BIOS Setting Password ► Cell Menu ► M-Flash Load Fail-Safe Defaults Load Optimal Defaults? [OK] [Cancel] ized Defaults Setup Start Saving TI-→:Move Enter:Select +/-Value F10:Save ESC:Exit F1:General Help F4:CPU Spec P5:Memory-2 P8:Fail-Safe Defaults F6:Optimized Defaults Load Optimal Default values for all the setup questions.
