用户手册 870SC45 MSI

這是甲類的資訊產品，在居住的環境中使用時，可能會造成無線電干擾，在這種情況下，使用者會被要求採取某些適當的對策。

廢電池請回收

感谢您购买了 870S-C45 (FX)/ 870S-SG45 (FX) 系列 (MS-7715 v2.x) ATX 主板。此 870S-C45 (FX)/ 870S-SG45 (FX) 系列是基于 AMD® 870 & SB850 芯片组为优化系统性能而设计的。为支持 AMD® AM3+ 系列处理器所设计的。870S-C45 (FX)/ 870S-SG45 (FX) 系列提供了高性能，专业化的桌面平台解决方案。

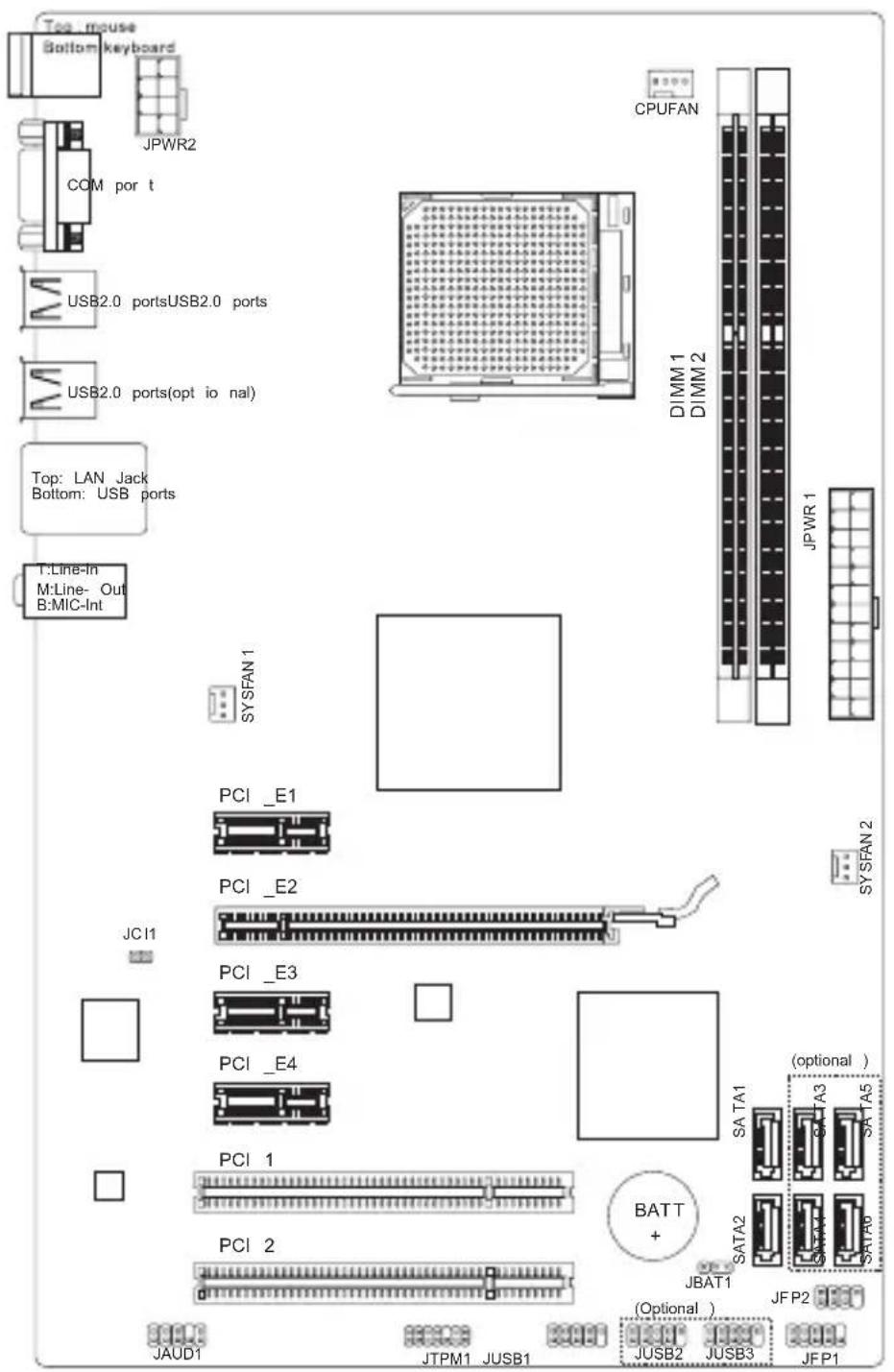

布局

Top: mouse Bottom keyboard JPWR2 COM port t USB2.0 portsUSB2.0 ports USB2.0 ports(opt io nal) Top: LAN Jack Bottom: USB ports T:Line-In M:Line- Out B:MIC-Int SYSFAN 1 PCI _E1 PCI _E2 JCI1 PCI _E3 PCI _E4 PCI 1 PCI 2 CPUFAN DIMM 1 DIMM 2 JPWR 1 JSYFAN 2 (SA TA1) SA TA5 SA TA6 JBAT1 (BATT + (Optional ) JBAT1 JFP2 JAUD1 JTPM1 JUSB1 JUSB2 JUSB3 JFP1

规格

处理器支持

■ 支持 AM3+ 封装的 AMD® Phenom™ II/ Phenom™/ Althon™ II/ Althon™/
Sempron™ 处理器
(要了解CPU的最新信息，请访问
http://www.msi.com/service/cpu-support)

HyperTransport

■ 支持 HyperTransport®(HT) 3.0 技术

芯片组

■ AMD® 870 和 SB850 芯片

内存支持

■ DDR3 800/1066/1333/1600*(超频) SDRAM (最大 16GB)
■ 支持双通道模式
(要了解更多模组兼容问题信息，请访问
http://www.msi.com/service/test-report)

LAN

■ 通过 Realtek® RTL8111E 支持 10/100/1000 快速以太网

音频

由 Realtek® ALC887 芯片整合
■ 支持带感应插孔灵活的 8 声道音频输出
■ 兼容 Azalia 1.0 规范

SATA

■ 通过 AMD® SB850 (870S-C45 (FX)) 支持 6 个 SATA 6Gb/s 端口 (SATA1\~6)
■ 通过 AMD ^ SB850 (870S-SG45 (FX)) 支持 2 个 SATA 6Gb/s 端口 (SATA1\~2) (当安装了一个高于 2.2TB 硬盘存储设备时，仅有 2.2TB 被识别。)

接口

后置面板

• 1 个 PS/2 鼠标端口
• 1 个 PS/2 键盘端口
• 1 个串行端口
• 6个USB2.0端口(870S-C45(FX))
• 4个USB2.0端口(870S-SG45(FX))
• 1 个 LAN 插孔
• 3 个 灵活的音频插口

■ 板载周边接口

• 3个USB2.0接口(870S-C45(FX))
• 1个USB2.0接口(870S-SG45(FX))
• 1个前置面板音频接口
• 1 个 机箱入侵接口
• 1 个 TPM 接口

插槽

■ 1 个 PCIE x16 插槽
■ 3 个 PCIE x1 插槽
■ 2 个 PCI 插槽，支持 3.3V/5V PCI 总线界面

出厂规格

■ ATX (19.0 公分 X 30.5 公分)

固定孔

6个固定孔

(如果您需要购买配件，并需要零件号，您可以搜索该产品的网页来获得详细说明。网址为：http://www.msi.com/index.php)

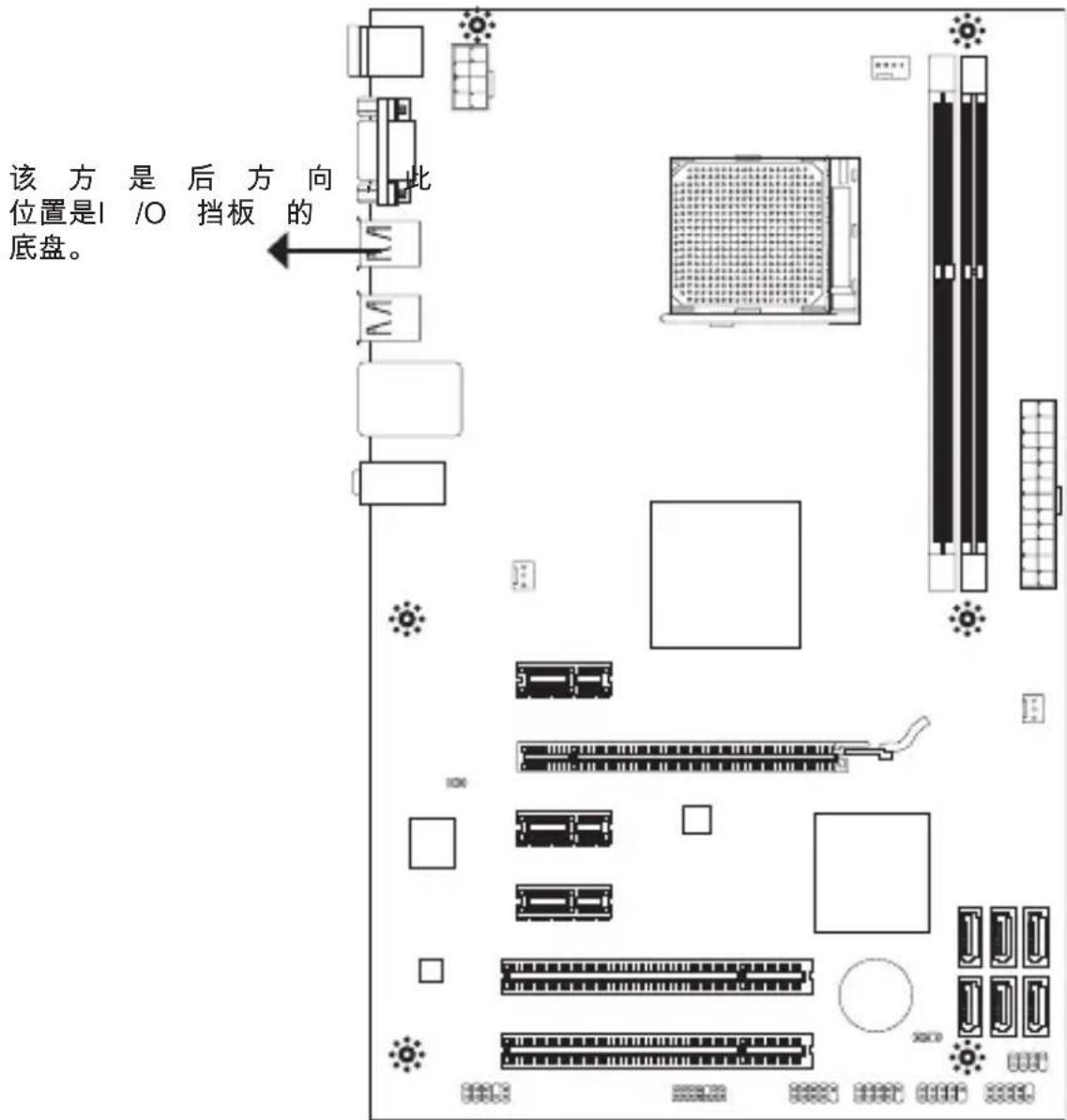

螺丝孔

当您安装主板时，必须把主板按正确的方向放入机箱的里面。主板上的螺孔显示为下列图片。

该方是后方向 位置是I/O挡板的 底盘。

螺丝孔

* 为了防止损坏主板，禁止任何的主板电线与机箱之间相连，禁止任何的主板电线与多余的底座固定螺丝相连。
* 请确认，没有任何金属组件放入主板或机箱里面，否则放入的金属组件可能造成主板短路。

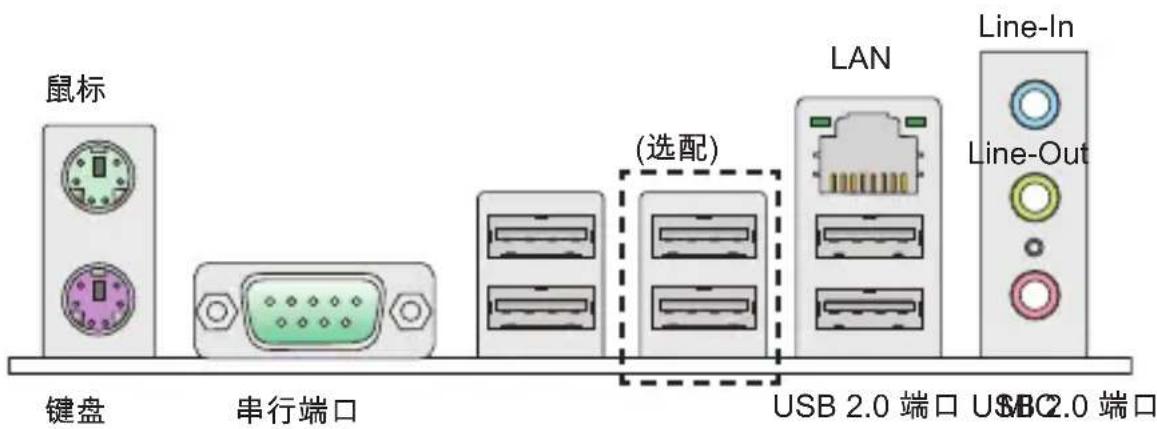

后置面板

后置面板提供了以下接口:

鼠标 键盘 串行端口 (选配) LAN USB 2.0 端口 USB2.0 端口 Line-In Line-Out

硬件安装

AM3+ CPU 和风扇安装

当您安装CPU时，确认CPU带有散热片和风扇放置在CPU的顶部，同时，请不要忘记使用一些散热胶涂在CPU的表面，使它更好的散热。

AM3+ CPU 简介

在 CPU 的表面，记得使用一些散热胶涂在 CPU 表面，使它更好的散热。

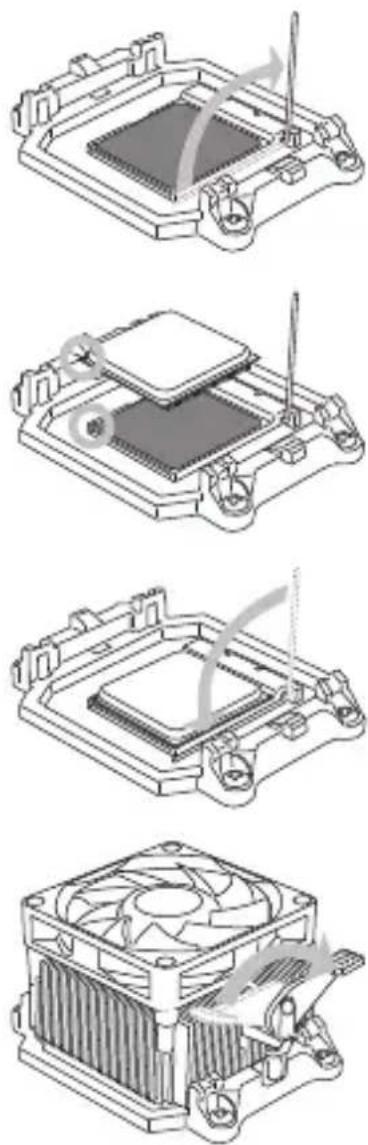

请根据以下步骤正确安装CPU和风扇。错误的安装可能会引起您CPU和主板的损坏。

1. 将拉杆从插槽上拉起，确认与插槽成90度角
2. 寻找CPU上的金色箭头，金色箭头方向如图所示，只有方向正确CPU才能插入。
3. 如果CPU是正确安装的，针脚应该完全嵌入进插座里并且不能被看到请注意任何违反正确操作的行为都可能导致主板的永久性破坏。
4. 稳固的将CPU插入到插座里并且关上拉杆。当拉上拉杆时CPU可能会移动一般关上拉杆时用手指按住CPU的上端，以确保CPU正确的而且是完全的嵌入进插座里了。
5. 将散热装置放于底座上。首先，将钩子的一端钩住。
6. 然后，按下钩子的另一端，以将散热装置固定在底座上。找到固定杆并将其拉起。
7. 拉下固定杆。
8. 将CPU风扇电源线插入主板上的CPU风扇电源接口。

注意

当您从固定螺栓中断开安全钩时，请务必关注您的的手指，因为一旦安全钩从固定螺被断开，固定杠杆将立即回弹。

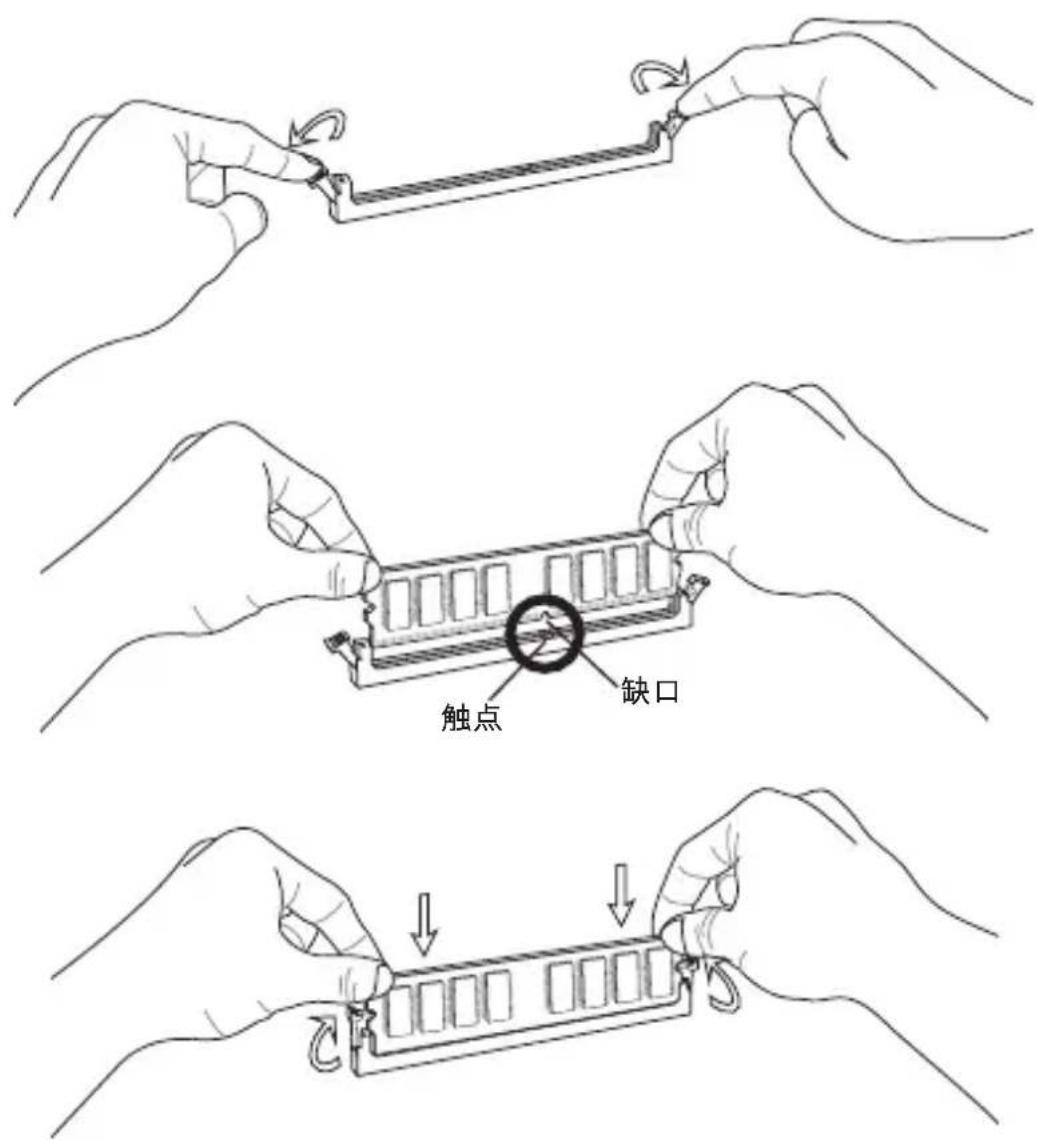

安装内存模组

1. 内存模组的中央仅有一个缺口，内存将被正确的安装到插槽中。
2. 垂直插入内存模组到DIMM插槽，然后将其推入，直到内存模块金手指部分完全插入。当内存模组完全到位，二边塑料卡口将自动闭合。如果您正确的插入了内存，您将看不到金手指部分。
3. 手动检查内存模块是否由内存槽孔夹完全锁定。

触点 缺口

注意

* 在双通道模式下，一定要使用同类型同密度的内存模块，插入不同的内存插槽中。
* 成功的启动系统，必须首先将内存模块插入DIMM1插槽中。

ATX 24-Pin 电源接口: JPWR1

此接口可连接ATX 24-Pin电源适配器。在与ATX 24-Pin电源适配器相连时，请务必确认，电源适配器的接头安装方向正确，针脚对应顺序也准确无误。将电源接头插入，并使其与主板电源接口稳固连接。

此 8-Pin 电源接口用于为 CPU 供电。

3:4 G 2:G rou un +1:Gr rou no d oun d 9:9-7 8 +12 +12/2 +12/2

注意

确认所有接口连接到合适的ATX电源以保证主板的稳定运行。

串行 ATA 接口: SATA1\~6 (SATA3\~6 为选配)

接口是一个高速串行ATA界面端口，每个接口可以连接一个串行ATA设备。

注意

请勿将串行ATA线缆对折90度，这样会造成传输过程中数据丢失。

电源风扇接口: CPUFAN, SYSFAN1, SYSFAN2

风扇电源支持+12V的系统散热风扇。当您将接线接到风扇接头时请注意红色线为正极,必须接+12V，而黑色线是接地，必须接到GND。如果您的主机板有系统硬件监控芯片。您必须使用一个特别设计的支持风扇速度侦测的风扇方可使用此功能。

CPUFAN 1: Ground 2 + 12V 3 - NO U nsor 4. Control SYSFAN1/2 1: Ground 2 + 12V 3 - NO U

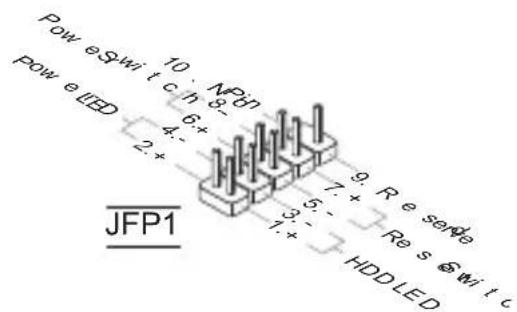

前置面板接口: JFP1, JFP2

主板提供了两组机箱面板和电源开关，指示灯的连接接口。JFP1是和Intel®前置I/O连接规格兼容的。

Pow eSwi t c h 8- Pow eLED 6+ 2+ 9. Re seAe 7. + Re s @wi t c 3- 7. + HDDLED JFP1

Speaker Buzzer JFP2 1.2 4 6 8 + 7. No Pin 5. Power LED 3. Suspend LED 1. Ground

机箱入侵接口: JCI1

此接头与机箱开关相连，如果机箱被打开了，此接头会短接,系统会记录此状态，并在屏幕上显示警告信息。要消除这一警告信息，您必须进入BIOS设定工具清除此记录。

前置音频接口: JAUD1

您可以在前置面板接口上连接一个音频接口，它是和Intel ^® 的I/O前置面板连接规格兼容的。

10. Head Phon e Detection 8 N°Pin 6. MICD election 4. RESENCE# 2. Ground 9. Head Phon e L 7. SENSE SEND 5. Head Phone R 3. MICR 1. MICL

前置 USB 接口: JUSB1\~3 (JUSB2 & JUSB3 为选配)

此接口是和Intel ^® 的I/O前置面板连接规格兼容的。可以连接高速的USB周边界面。例如USB HDD，数码相机，MP3播放器，打印机，调试解调器等。

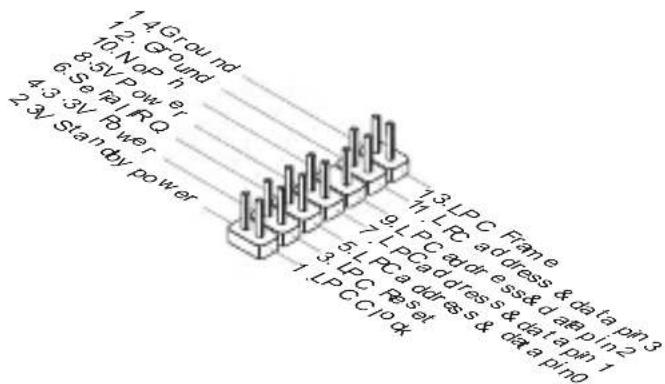

此接口连接一个TPM (Trusted Platform Module)模块。请参考TPM安全平台手册以获得更多细节和用法。

1.4 Ground 1.2 Ground 10. NoP n 8.5V Pow er 6. Se fal RQ 4.3.5V Power 2.3V Standby power 13 LPC Frame 11. LPC address & data pin 3 9. LPC address & data pin 2 7. LPC address & data pin 1 5. LPC address & data pin 0 3. LPC reset 1. LPC CIO Qk

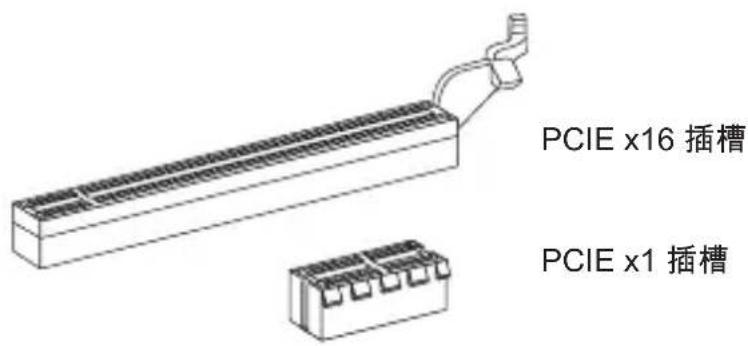

PCIE 插槽

此 PCIE 插槽支持符合 PCIE 界面的扩展卡。

The PCIE x16 插槽 The PCIE x1 插槽

PCI 插槽

此PCI插槽支持网卡，SCSI卡，USB卡，和其他符合PCI规范的扩展卡。

在您加入或删除扩展卡时，请确认电源已关闭。同时，查阅扩展卡说明文档关于硬件或软件的配置，比如跳线，开关或BIOS配置。

PCI 中断请求队列

IRQ，中断请求线路（interrupt request line）的首字母缩写，读做 I-R-Q，是硬件线路。通过它，设备可以发送中断信号给微处理器。PCI IRQ 针脚通常按如下方式连接到 PCI 总线针脚上：

插槽\顺序	1 2 3 4
PCI 1 INT E# INT F# INT G# INT H#
PCI 2 INT F# INT G# INT H# INT E#

清除 CMOS 跳线: JBAT1

主板上建有一个CMOS RAM，其中保存的系统配置数据需要通过一枚外置电池来维持。CMOS RAM是在每次启动计算机的时候引导操作系统的。如果您想清除系统配置信息，可使用跳线来清除数据。

保留数据 清除数据

注意

在系统关闭时，您可以通过短接2-3针脚来清除CMOS数据。然后返回到1-2针短接的状态。请避免在系统开机时清除CMOS，这样可能会对主板造成损害。

BIOS 设置

计算机加电后，系统将会开始POST(加电自检)过程。当屏幕上出现以下信息时，按键即可进入设定程序。

如果此信息在您做出反应前就消失了，而您仍需要进入Setup，请关机后再开机活按机箱上RESET键重新启动您的系统。您也可以同时按下，和键来重新启动您的系统。

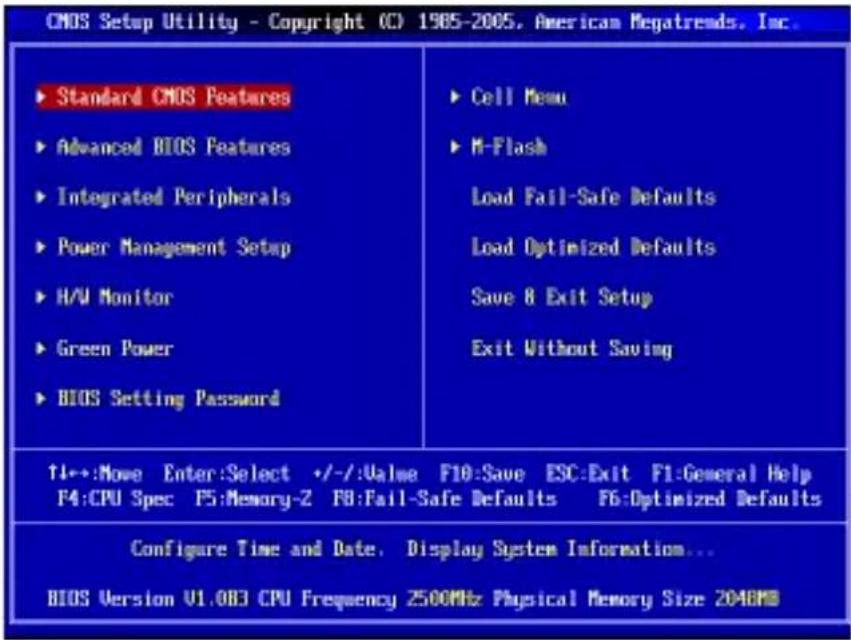

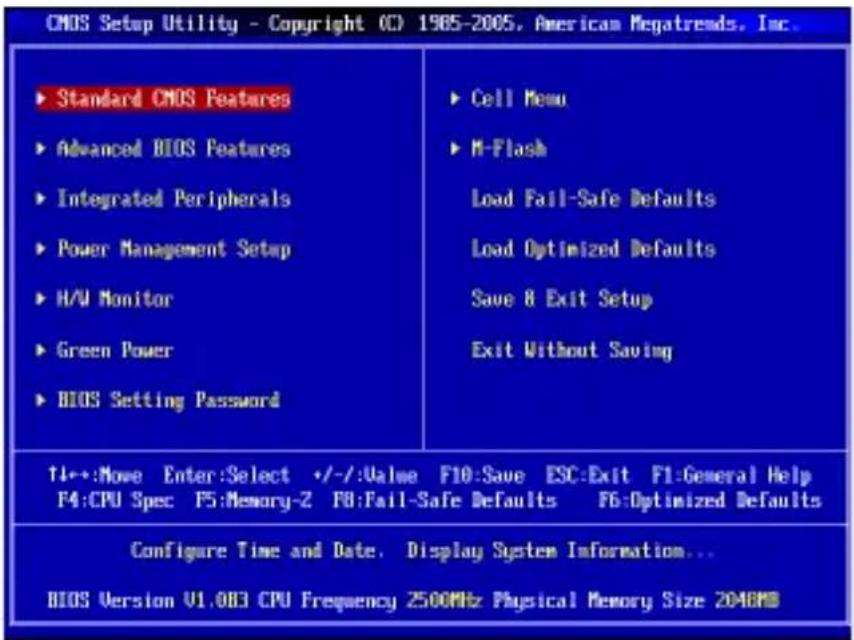

主菜单

CMOS Setup Utility - Copyright (CD) 1985-2005, American Megatrends, Inc. ► Standard CMOS Features ► Advanced BIOS Features ► Integrated Peripherals ► Power Management Setup ► H/V Monitor ► Green Power ► BIOS Setting Password ► Cell Menu ► M-Flash Load Fail-Safe Defaults Load Optimized Defaults Save & Exit Setup Exit Without Saving ↑↓→:Move Enter:Select +/-/:Value F10:Save ESC:Exit F1:General Help F4:CPU Spec F5:Memory-2 F8:Fail-Safe Defaults F6:Optimized Defaults Configure Time and Date. Display System Information... BIOS Version U1.083 CPU Frequency 2500MHz Physical Memory Size 2048MB

Standard CMOS Features (标准CMOS特性)

使用此菜单可对基本的系统配置进行设定。如时间，日期等。

Advanced BIOS Features (高级BIOS特性)

使用此菜单可以进行设置特别增强的特性。

Power Management Setup (电源管理设置)

使用此菜单可以对系统电源管理进行特别的设定。

H/W Monitor (硬件监视)

此项显示当前您的CPU，风扇的状态并能对所有的系统状态发出预告。

Green Power

此菜单可以设定电源相位。

BIOS Setting Password (BIOS密码设置)

使用此项可设置 BIOS 的密码。

Cell Menu (核心菜单)

使用此菜单可以对频率/电压控制进行设定。

M-Flash

此菜单用可以从存储装置读取或刷新BIOS（仅支持 FAT/FAT32 装置）。

Load Fail-Safe Defaults (载入故障保护缺省值)

使用此菜单可以载入BIOS厂商为稳定系统性能而设定的缺省值。

Load Optimized Defaults (载入优化设置缺省值)

使用此菜单可以为稳定系统操作性能载入系统优化性能设置的BIOS值。

Save & Exit Setup (保存后退出)

保存对CMOS的修改，然后退出Setup程序。

Exit Without Saving (不保存退出)

放弃对CMOS的修改，然后退出Setup程序。

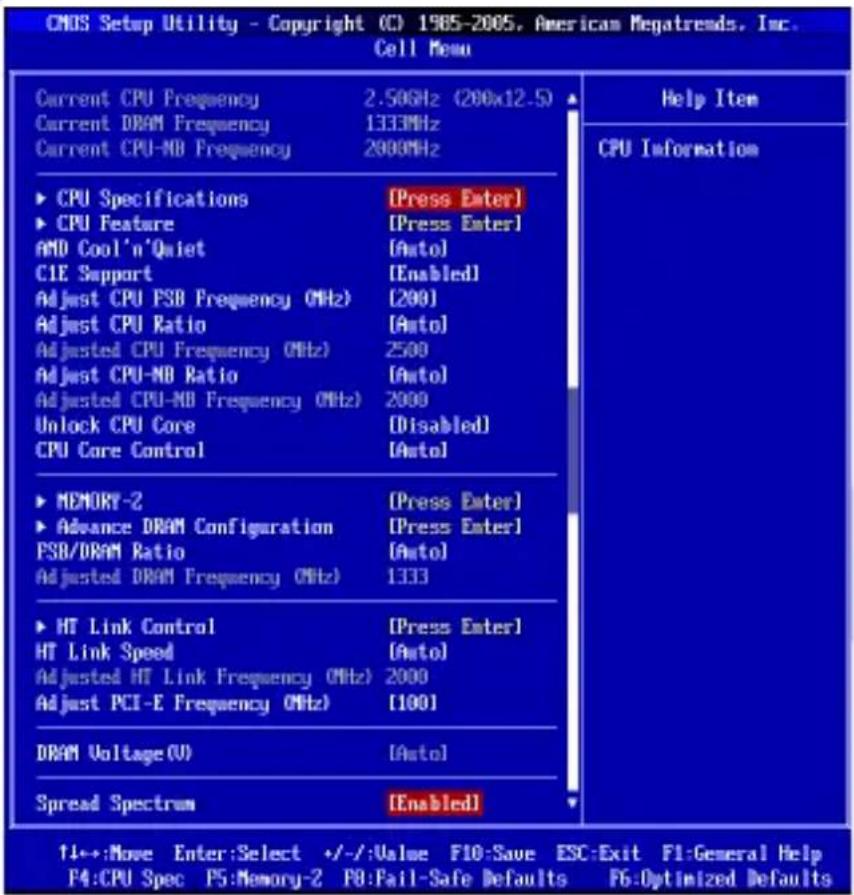

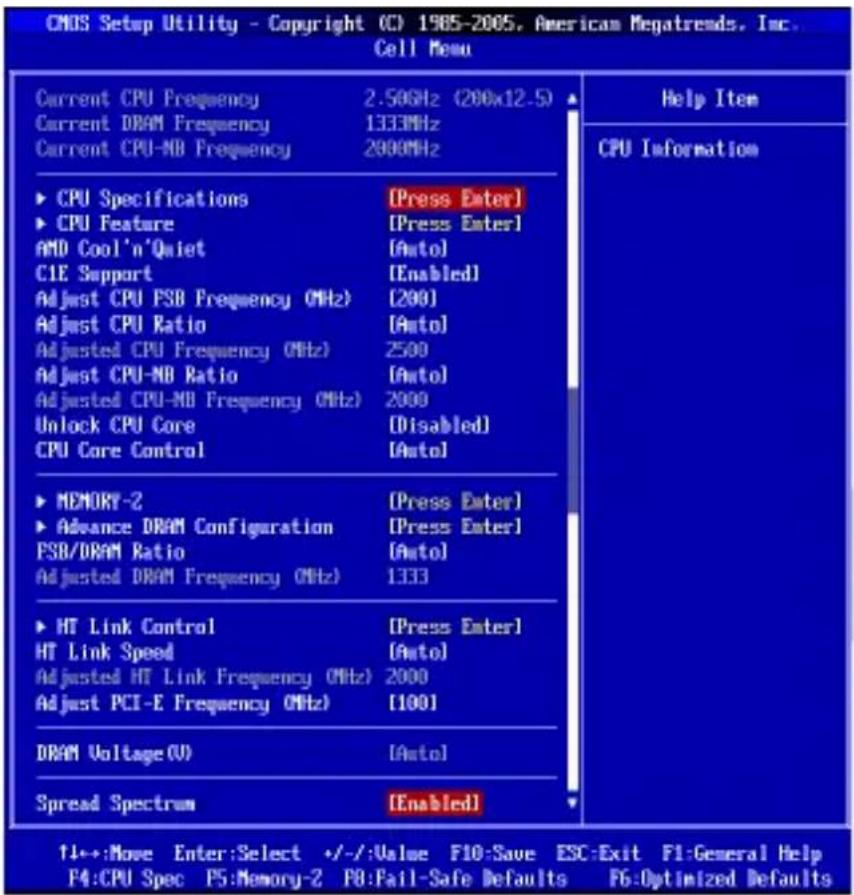

核心菜单

此项用于显示当前CPU，内存和CPU-NB的频率。只读。

CPU Specifications ( CPU 属性 )

按进入子菜单，此菜单显示已安装的CPU信息。

CPU Technology Support (CPU 技术支持)

按键进入子菜单。此子菜单显示已安装CPU所支持的技术。

CPU Feature (CPU 特性)

按键进入子菜单:

AMD Cool'n'Quiet (AMD 酷冷技术)

此酷冷(Cool'n'Quiet)技术可以有效并动态地降低CPU频率和能量消耗。

C1E Support (增强停机状态支持)

启用此项可以在空闲时读取CPU能量消耗。不是所有的处理器都支持增强停机状态(C1E)。

SVM Support（安全虚拟机支持）

此项用来启用/禁用安全虚拟机(SVM)技术。

AMD Cool'n'Quiet (AMD 酷冷技术)

此酷冷(Cool'n'Quiet)技术可以有效并动态地降低CPU频率和能量消耗。

注意

要确定 Cool'n'Quiet 功能被打开并正常工作，请务必再次确认：

* 运行BIOS设置，并选择 Cell Menu。在Cell Menu下，找到 AMD Cool'n'Quiet，并将此设置为“Enabled”.
* 进入Windows,并选择 [Start]->[Settings]->[Control Panel]->[Power Options]。进入 Power Options Properties 标签，并在 Power schemes下，选择 Minimal Power Management。

C1E Support (增强停机状态支持)

启用此项可以在空闲时读取CPU能量消耗。不是所有的处理器都支持增强停机状态(C1E)。

Adjust CPU FSB Frequency (MHz) (调整 CPU FSB 频率, 单位 MHz)

此项允许您选择CPU前端总线频率。单位MHz。

此项允许您调整CPU倍频。仅在您的处理器支持此功能时才生效。

Adjusted CPU Frequency (MHz) (调整后的 CPU 频率, 单位MHz)

此项显示调整后的CPU频率。只读。

Adjust CPU-NB Ratio (调整 CPU-NB 倍频)

此项用来调整CPU到北桥的倍频。

Adjusted CPU-NB Frequency (MHz) (调整后的 CPU-NB 频率, 单位MHz)

此项显示调整后的CPU到北桥的频率。只读。

Unlock CPU Core (解锁 CPU 内核)

本项用于 CPU 开核。

CPU Core Control ( CPU 内核控制 )

此项用来设置 CPU 内核数目。设置此项为 [Auto]，CPU 会在默认的内核数下运行。设置此项为 [Manual]，您可以打开/关闭某个内核。

Core 1/2/3/4

这些项目用来打开/关闭1/2/3/4内核。

MEMORY-Z（内存检测）

按 键进入子菜单。

DIMM1\~4 Memory SPD Information ( DIMM1\~4 内存 SPD 信息 )

按 键进入子菜单，此子菜单显示已安装内存信息。

Advance DRAM Configuration (高级内存配置)

按 进入子菜单。

DRAM Timing Mode (内存时序模式)

此项用来选择DRAM时序是否由内存模组上的SPD(Serial Presence Detect)控制。设置此项为 [Auto By SPD] 使 DRAM 时序和接下来的 “Advance DRAM Configuration” 子菜单由BIOS根据SPD配置信息设置。设置此项为 [Manual] 允许用户手动配置DRAM时序和下列相关选项。

FSB/DRAM Ratio (FSB/DRAM 倍频)

此项允许您设置 FSB/DRAM 倍频。

Adjusted DRAM Frequency (MHz) (调整后的内存频率，单位MHz)

此项显示调整后的内存频率。只读。

HT Link Control (HT连接控制)

按 进入子菜单。

HT Incoming/Outgoing Link Width (HT 流入/流出连接带宽)

这些项目允许您设置Hyper-Transport连接带宽。设置此项为[Auto]，系统将自动侦测HT连接带宽。

HT Link Speed (HT连接速度)

此项允许您选择Hyper-Transport连接速度。设置此项为[Auto]，系统将自动地侦测HT连接速度。

Adjusted HT Link Frequency (MHz) (调整后的 HT 连接频率, 单位MHz)

此项显示调整后的HT连接频率。只读。

Adjust PCI-E Frequency (MHz) (调整 PCI-E 频率)

此项用来调整 PCIE 频率。

DRAM Voltage (V)

这些项目用来调整内存的电压。

Spread Spectrum (频展)

当主板上的时钟震荡发生器工作时，脉冲的极值（尖峰）会产生EMI（电磁干扰）。频展功能可以通过调制脉冲使脉冲极值衰减为较为平滑的曲线。

注意

* 如果您没有EMI方面的问题，要使系统获得最佳的稳定性和性能，请设置此项为[Disabled]。但是如果您被EMI所困扰，请选择Spread Spectrum（频展）的值，以减少EMI。
* Spread Spectrum (频展)的值越高, EMI会越小, 系统的稳定性也相应降低。要为Spread Spectrum (频展)设定一个最合适的值, 请参考您的EMI规章。
* 当您超频时，请关闭Spread Spectrum（频展）功能。因为即使一个很微小的峰值漂移也会引入时钟频率的短暂推动，这样会导致您超频的处理器锁死。

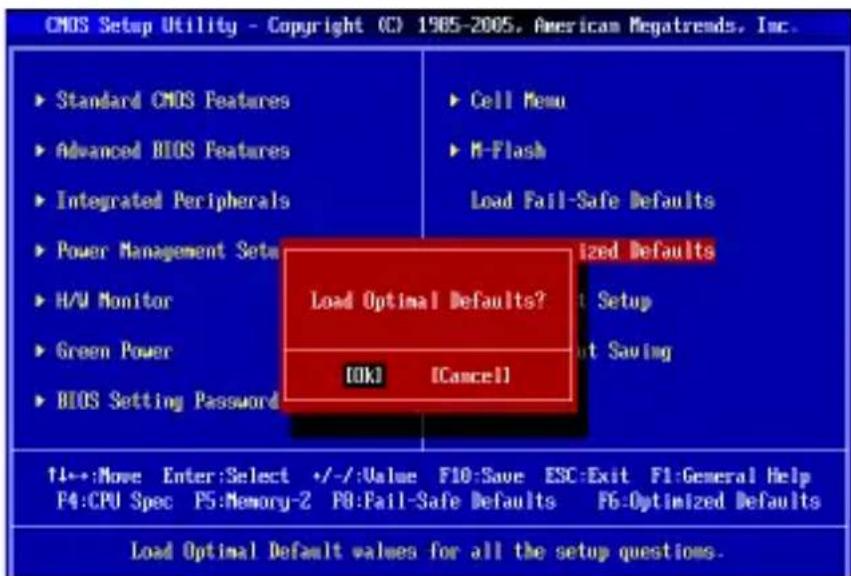

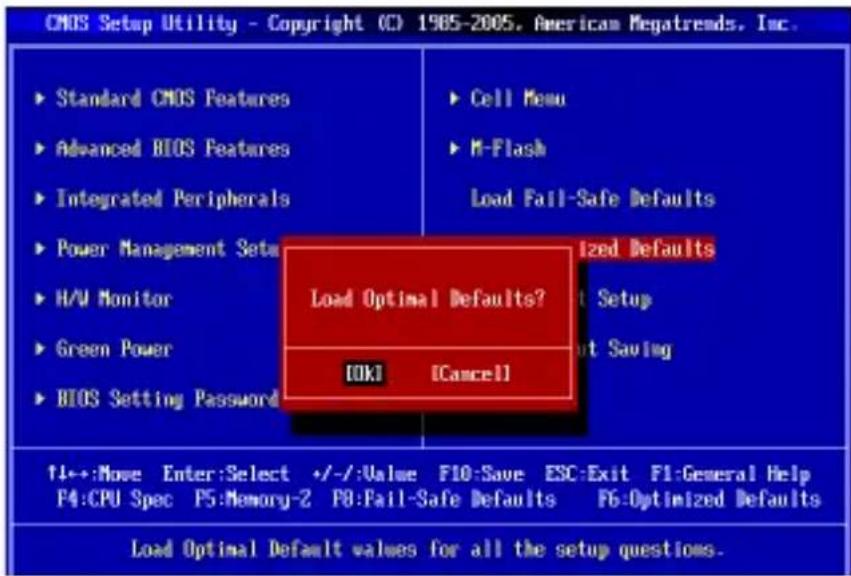

载入优化设置缺省值

您可以载入主板厂商为稳定性能提供的缺省值。

CMOS Setup Utility - Copyright (CD) 1985-2005, American Megatrends, Inc. ► Standard CMOS Features ► Advanced BIOS Features ► Integrated Peripherals ► Power Management Sets ► H/V Monitor ► Green Power ► BIOS Setting Password ► Cell Menu ► M-Flash Load Fail-Safe Defaults Load Optimal Defaults? [OK] [Cancel] Ized Defaults Setup Not Saving ↑↓→:Move Enter:Select +/-/::Value F10:Save ESC:Exit F1:General Help F4:CPU Spec P5:Memory-2 P8:Fail-Safe Defaults F6:Optimized Defaults Load Optimal Default values for all the setup questions.

繁體中文

簡介

感謝您購買 870S-C45 (FX)/ 870S-SG45 (FX) 系列 (MS-7715 v2.x) ATX 主機板。本系列主機板搭載 AMD® 870 & SB850 晶片組，以呈現極致的系統效能。870S-C45 (FX)/ 870S-SG45 (FX) 系列採用最新 AMD® AM3+ 架構的處理器，提供您高效能及專業的桌上型電腦平台解決方案。

主機板配置圖

Top: mouse Bottom keyboard JPWR2 COM port t USB2.0 portsUSB2.0 ports USB2.0 ports(opt io nal) Top: LAN Jack Bottom: USB port s T:Line-In M:Line- Out B:MIC-Int CPUFAN DIMM 1 DIMM 2 JPWR 1 SYSFAN 1 PCI _E 1 PCI _E 2 JCI1 PCI _E 3 PCI _E 4 PCI 1 PCI 2 BATT + JBAT1 (JTPM1 JUSB1) JUSB2 JUSB3 JFP2 JAUD1 JTPM1 JUSB1 JJTP1 (Optional ) JFAT1 (Optional ) JFAT2 JF P2 JFP1

規格

支援處理器

■ 支援 AM3+ 架構的 AMD® Phenom™ II/ Phenom™/ Althon™ II/ Althon™/
Sempron™ 處理器
(欲知更多 CPU 相關訊息，請造訪微星科技網站
http://www.msi.com/service/cpu-support)

HyperTransport

■ AMD® 870 & SB850 晶片組

記憶體

■ DDR3 800/1066/1333/1600*(OC) SDRAM (支援總合最高 16GB)
■ 支援雙通道模式
(欲知更多相容元件的相關訊息，請造訪微星科技網站
http://www.msi.com/service/test-report)

LAN

■ 由 Realtek® RTL8111E 支援 10/100/1000 網路

音效

Realtek® ALC887 晶片
■ 支援 7.1 聲道音效輸出
■ 符合 Azalia 1.0 規格

SATA

由 AMD® SB850 支援 6 個 SATA 6Gb/s (SATA1\~6) 連接埠 (870S-C45 (FX))
■ 由 AMD® SB850 支援 2 個 SATA 6Gb/s (SATA1\~2) 連接埠 (870S-SG45 (FX)) (硬碟容量偵測上限為 2.2TB，因此即使安裝超過 2.2TB 容量的硬碟，系統也僅能測到 2.2TB)

接頭

■ 背板

• 1 個 PS/2 滑鼠連接埠
• 1 個 PS/2 鍵盤連接埠
• 1 個序列埠
• 6 個 USB 2.0 連接埠 (870S-C45 (FX))
• 4 個 USB 2.0 連接埠 (870S-SG45 (FX))
• 1 個網路接頭
• 3 個音效接頭

■ 內建接頭

• 3 個 USB 2.0 接頭 (870S-C45 (FX))
• 1 個 USB 2.0 接頭 (870S-SG45 (FX))
• 1 個音效接頭
• 1 個機殼開啟警告開關接頭
• 1 個 TPM 接頭

插槽

■ 1 個 PCIE x16 插槽
■ 3 個 PCIE x1 插槽
■ 2 個 PCI 插槽, 支援 3.3V/5V PCI 匝流排

尺寸

■ ATX (19.0 cm X 30.5 cm)

裝機

■ 6 個裝機孔

(如須了解附件之型號以便進行選購，請至微星網頁依產品名稱搜尋：http://tw.msi.com)

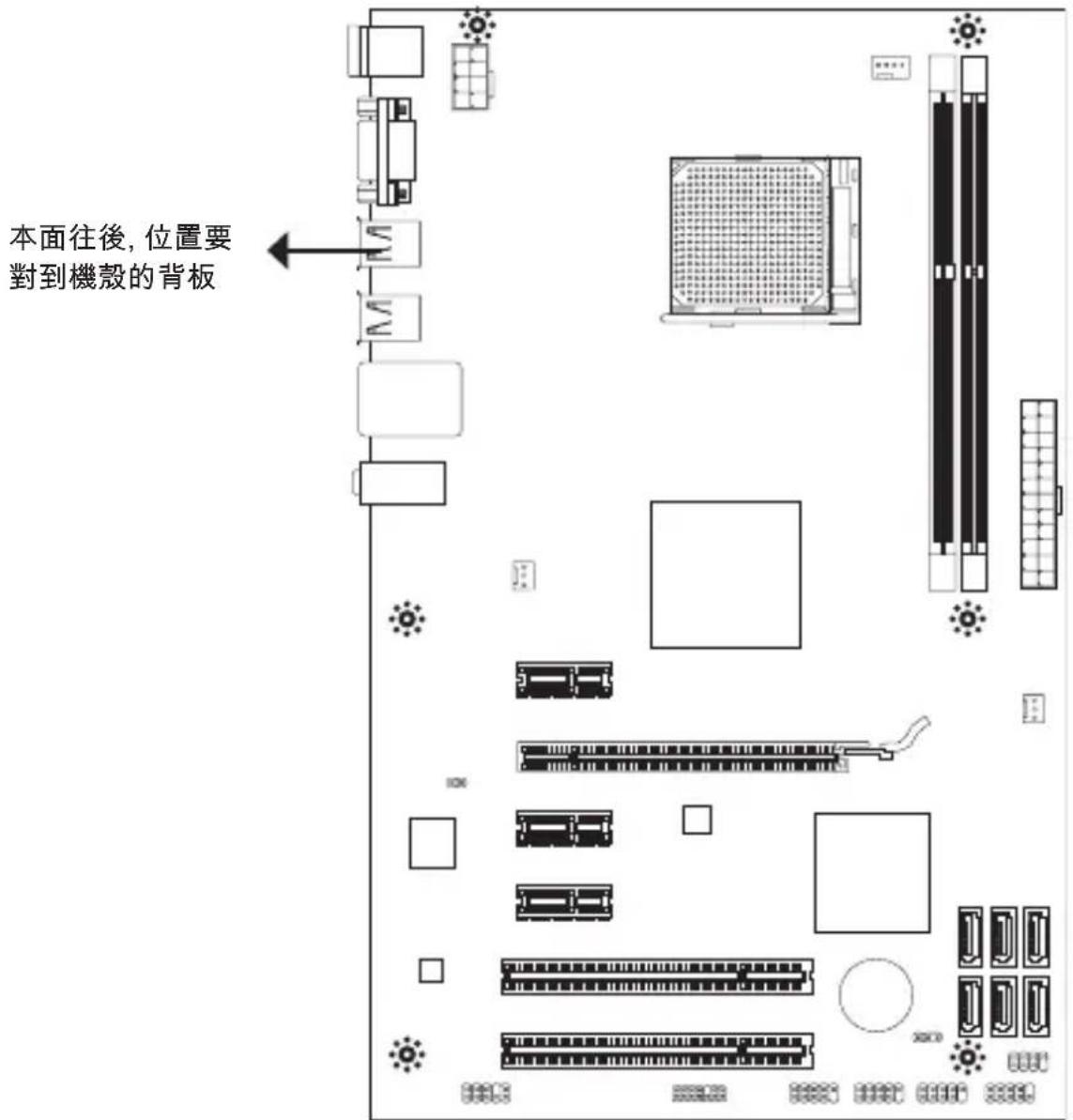

裝機孔

安裝主機板時，務必以正確方向將主機板放至機殼內。主機板上裝機孔位置如下圖所示：

本面往後, 位置要 對到機殼的背板

裝機孔

請參閱上圖於機殼上安裝六角螺絲柱後，再使用螺絲透過主機板上的裝機孔鎖進六角螺絲柱。

注意事項

* 為免主機板損壞，主機板電路及機殼間禁止任何接觸，禁止鎖上非必要的六角螺絲柱。
* 請確認主機板上或機殼內均無放置金屬零件，以免造成主機板短路。

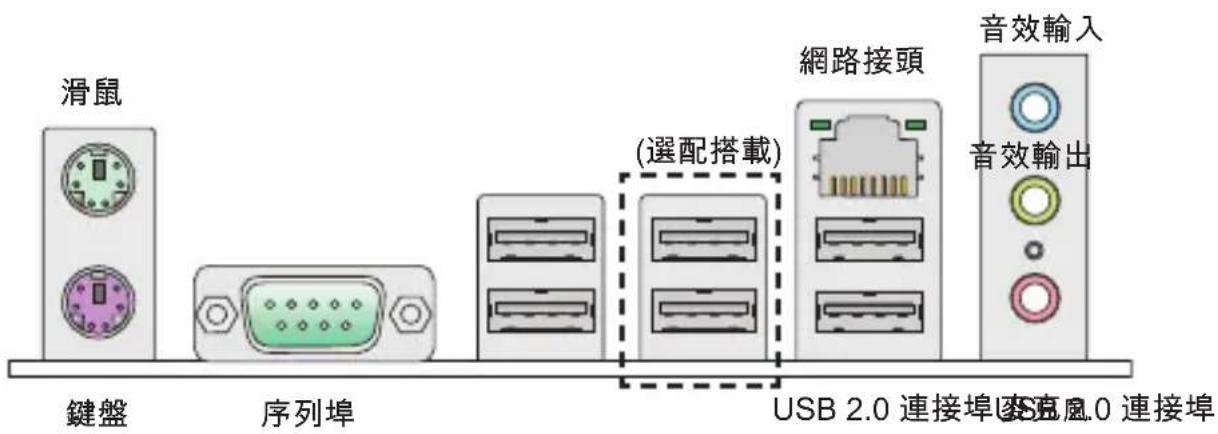

背板

主機板的背板提供下列各項連接器：

滑鼠 鍵盤 序列埠 (選配搭載) 網路接頭 USB 2.0 連接埠 音效輸入 音效輸出 USB 2.0 連接埠 安流風0 連接埠

硬體設定

安裝 AM3+ 架構的中央處理器及散熱風扇

在安裝中央處理器時，為避免過熱問題，請確認上方是否隨附一個散熱風扇。若無，請先向經銷商洽購。並將其安裝後，再開啟電腦。同時請於中央處理器上先塗抹散熱膏，再安裝散熱風扇，有助散熱。

AM3+ CPU 表面

請於表面塗上散熱膏以幫助散熱

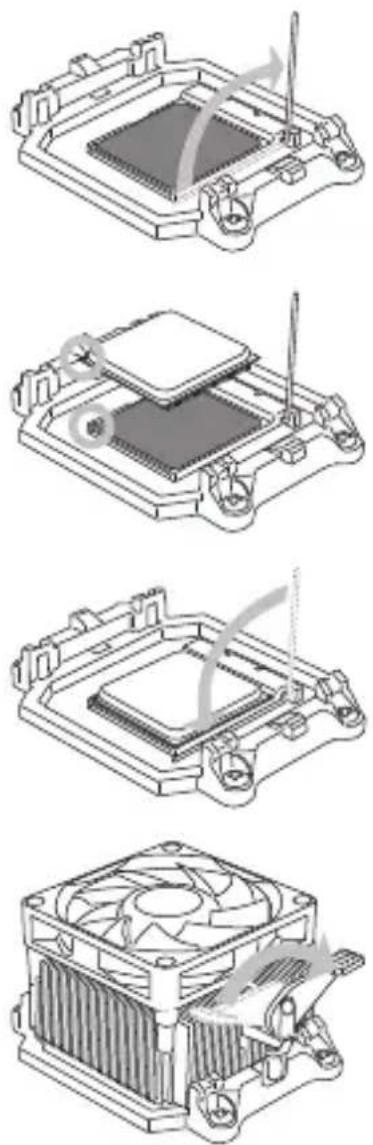

請依下列步驟，正確地安裝中央處理器與散熱風扇。錯誤的安裝會使中央處理器與主機板受損。

1. 將側邊的拉桿從插座拉起，再將拉桿上拉至 90 度角。
2. 找出 CPU 上的箭頭標記。CPU 的安裝，僅能以一正確方向插入。
3. 若 CPU 安裝無誤，插梢應能完全地進入插座內，且看不到插梢。請注意，CPU 安裝錯誤，可能會造成主機板永久毀損。
4. 壓下拉桿完成安裝。在壓下拉桿時，CPU 可能會移動，請緊按住 CPU 上方，確定插座的拉桿，完全地插入插座內。
5. 將風扇放置在風扇底座上。先將扣具的一端扣上。
6. 再將扣具的另一端扣上，讓使風扇底座，緊密地固定在主機板上。找到固定桿，並將其拉起。
7. 將固定桿壓下。
8. 將 CPU 風扇排線接到主機板上的 CPU 風扇接頭。

注意事項

若要鬆開安全鉤，請務必小心手指；因為當安全鉤未扣好固定栓時，固定桿所產生的反彈力道，可能會彈到您的手指。

安裝記憶體模組

1. 記憶體模組上只有一個防呆凹槽。模組只能以一種方向安裝。
2. 將記憶體模組垂直插入插槽，直到記憶體模組上的金手指，牢固地插入插槽內。當記憶體模組正確的被固定後，上槽兩側的塑膠卡榫會自動卡上。若已正確地將記憶體模組插入該插槽的話，應看不見金手指。
3. 手動檢查是否記憶體模組已經固定在適當的位置。

* 要使用雙通道模式，請確認已於不同通道的記憶體插槽，安裝同密度容量及同廠牌的記憶體。
* 務必先將記憶體插入 DIMM1 插槽以確保系統正常開機。

本接頭用來接 ATX 24-pin 電源供應器。連接 ATX 24-pin 電源時，請確認電源接頭插入的方向正確且對準腳位，再將電源接頭緊密地壓入接頭內。

12 11 10 9 8 7 6 5 4 3 2 1 0 V PWR OK V V un d +3 +2 +1 +0 +3 +2 +3 +4 +5 +6 +7 +8 +9 +10 +11 +12 +13 +14 +15 +16 +17 +18 +19 +20 +21 +22 +23 +24 +25 +26 +27 +28 +29 +30 +31 +32 +33 +34 +35 +36 +37 +38 +39 +40 +41 +42 +43 +44 +45 +46 +47 +48 +49 +50 +51 +52 +53 +54 +55 +56 +57 +58 +59 +60 +61 +62 +63 +64 +65 +66 +67 +68 +69 +70 +71 +72 +73 +74 +75 +76 +77 +78 +79 +80 +81 +82 +83 +84 +85 +86 +87 +88 +89 +90 +91 +92 +93 +94 +95 +96 +97 +98 +99 +100

確認所有接頭均接到所屬的 ATX 電源供應器，以確保主機板穩定運作。

這些接頭均為高速 Serial ATA 介面，可各接一台 Serial ATA 裝置。

注意事項

請勿摺疊 Serial ATA 排線超過 90 度，以免傳輸資料時產生錯誤。

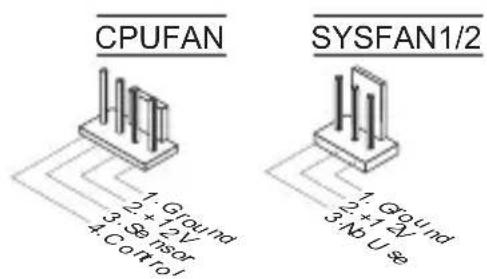

風扇電源接頭：CPUFAN, SYSFAN1, SYSFAN2

電源風扇接頭均支援 +12V 散熱風扇。在將電線接到接頭時，請切記紅線是正極，一定要連接到 +12V；而黑線是接地線，須連接到 GND。若主機板內建有系統硬體監控器晶片組，須使用具速度感應器設計之風扇，方能使用 CPU 風扇控制功能。

CPUFAN 1: Ground 2 + 12V 3 - NO U 4. Control SYSFAN1/2 1: Ground 2 + 12V 3 - NO U

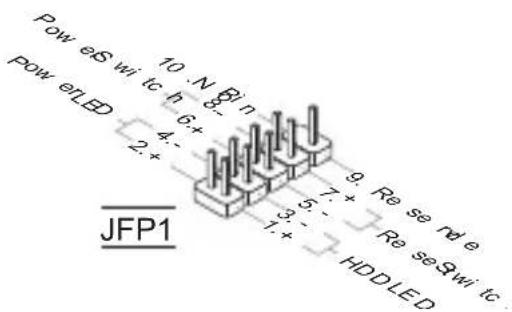

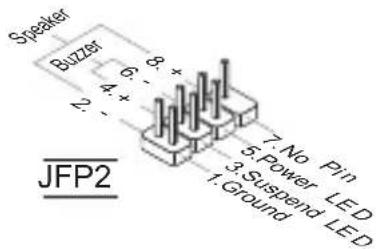

面板接頭：JFP1, JFP2

這些接頭連接到面板開關及 LED 指示燈。JFP1 的規格符合 Intel ^® 面板輸入/輸出連接設計規格。

Pow eS wi tc h 6+ Pow eLED 2+ JFP1 10 N 8n 4. 9 Re se Rd e 7 + 5 Re se9wi tc 3- 1+ HDDLED

Speaker Buzzer 6 8 4 + 12 JFP2 7. No Pin 5. Power LED 3. Suspend LED 1. Ground

機殼開啟警告開關接頭：JCI1

本接頭接到機殼開啟開關排線。在機殼被打開時，會啟動機殼開啟機制，系統會記錄該狀態，並於螢幕上顯示警告訊息。請進入 BIOS 設定程式中清除此紀錄訊息。

音效接頭：JAUD1

本接頭接到面板音效，且規格符合 Intel ^® 面板輸入/輸出連接設計規格。

這些接頭規格符合 Intel® 輸入/輸出連接設計規格，適用於高速 USB 介面，例如：USB 硬碟、數位相機、MP3 播放器、印表機、數據機等相關週邊裝置。

10-NC 8-Ground 6-U881+ 4-U881- 2-VCC 9-No pin 7-Ground 5-U880+ 3-U880- 1-VCC

TPM 接頭：JTPM1

本接頭接到可信任安全模組。更多詳情請參閱 TPM 安全平台使用手冊。

14. Ground 12. Ground 8.5 No Pin 6.9faalIRQ 4.3.3V Power 2.3V Standby Power 13. LPC Frame 11. LPC address s& data pin 3 9. LPC address s& data pin 2 7. LPC address s& data pin 1 5. LPC address s& data pin 0 3. LPC Reset 1. LPC Clock

PCIE 插槽

PCIE 插槽支援 PCIE 介面的擴充卡。

PCIE x16 插槽 PCIE x1 插槽

PCI 插槽

PCI 插槽支援網卡、SCSI 卡、USB 卡及其它符合 PCI 規格的外接卡。

新增或移除擴充卡時，請確認已將電源線拔掉。另外，請詳讀擴充卡的使用說明，確認在使用擴充卡時所需變更如跳線、開關或 BIOS 設定等軟硬體設定。

PCI 的中斷要求

IRQ 是中斷要求 (Interrupt request line) 的英文縮寫，是個可讓裝置傳送中斷訊號至微處理器的硬體線路。PCI 的 IRQ 腳位，通常都連接到 PCI 匯流排腳位，如下表所示：

插槽\順序	1 2 3 4
PCI 1 INT E# INT F# INT G# INT H#
PCI 2 INT F# INT G# INT H# INT E#

清除 CMOS 跳線：JBAT1

主機板上有一個 CMOS RAM，是利用外接電池來保存系統的設定。CMOS RAM 可讓系統在每次開機時，自動啟動作業系統。若要清除系統設定，請使用本跳線。

JBAT1

1

▲1

1
保留資料 清除資料

注意事項

系統關閉時，請將 2-3 腳位短路以清除 CMOS 資料，然後回到 1-2 腳位短路的狀態。切記勿在系統開機的狀態下進行 CMOS 資料清除，以免主機板受損。

BIOS 設定

開機後，系統就會開始 POST（開機自我測試）程序。當下列訊息出現在螢幕上時，請按 鍵，進入設定程式。

若此訊息在您反應前就已消失，而您還想要進入設定時，請將系統關閉，再重新啟動，或是按 RESET 鍵。亦可同時按下 、 及 鍵重新開機。

主選單

CMOS Setup Utility - Copyright (C) 1985-2005, American Megatrends, Inc. ► Standard CMOS Features ► Advanced BIOS Features ► Integrated Peripherals ► Power Management Setup ► H/V Monitor ► Green Power ► BIOS Setting Password ► Cell Menu ► M-Flash Load Fail-Safe Defaults Load Optimized Defaults Save & Exit Setup Exit Without Saving ↑↓→:Move Enter:Select +/-/:Value F10:Save ESC:Exit F1:General Help F4:CPU Spec F5:Memory-2 F8:Fail-Safe Defaults F6:Optimized Defaults Configure Time and Date. Display System Information... BIOS Version U1.083 CPU Frequency 2500MHz Physical Memory Size 2040MB

Standard CMOS Features

使用本選單設定基本的系統組態，例如時間、日期等。

本選單顯示處理器、風扇及整體系統的警告狀態。

Green Power

本選單指定電源相位。

使用本選單由儲存裝置來讀取、刷新 BIOS (僅限 FAT/FAT32 格式的儲存裝置)。

Load Fail-Safe Defaults

本選單載入 BIOS 出廠預設值。

Load Optimized Defaults

使用本選單載入 BIOS 的最佳預設值，以獲得穩定的系統效能。

Save & Exit Setup

將變更儲存到 CMOS 後離開設定程式。

Exit Without Saving

放棄所有變更後離開設定程式。

Cell Menu

本項顯示目前的 CPU/ 記憶體時脈及 CPU-NB 速度。唯讀。

CPU Specifications

按下 鍵進入子選單。子選單顯示已安裝 CPU 訊息。

按下 鍵進入子選單。子選單顯示已安裝 CPU 所支援的技術。

CPU Feature

按下 鍵進入子選單：

AMD Cool'n'Quiet

本技術有效大幅減低 CPU 轉速及電源損耗的情形。

C1E Support

開啟本功能會在 CPU 閃置時，減低電量的耗損。並非所有處理器均支援 Enhanced Halt state (C1E) 功能。

SVM Support

本項開啓或關閉 AMD SVM (Secure Virtual Machine) 技術。

AMD Cool'n'Quiet

本技術有效及大幅減低 CPU 轉速及電源損耗的情形。

注意事項

為確保 Cool'n'Quiet 功能已啟用且正常運作，請再次確認以下二點：

* 執行 BIOS 設定，選擇 Cell Menu。並在該選項下，將 AMD Cool'n'Quiet 選項設為開啟 [Enabled]。
* 進入 Windows 選擇「開始」->「所有程式」->「控制台」->「電源選項」。進入「電源選項內容」頁籤，在「電源配置選項」選擇「最小電源管理」。

C1E Support

開啟本功能會在 CPU 閃置時，減低電量的耗損。並非所有處理器均支援 Enhanced Halt state (C1E) 功能。

本項設定 CPU 前端匯流排的頻率(以 MHz 計)。

Adjust CPU Ratio

本項調整 CPU 倍頻比率。本項僅在處理器支援本功能時方有效。

本項顯示調整後 CPU NB 的頻率。唯讀。

Unlock CPU Core

本項用以 CPU 開核。

CPU Core Control

本項用來控制 CPU 核心數。設為自動 [Auto] 時，CPU 會在預設核心數下運作。設為手動 [Manual] 時，則會開啓或關閉特定的 CPU 核心。

Core 1/2/3/4

選項用來開啓或關閉第 1/2/3/4 個核心。

MEMORY-Z

按下 鍵進入子選單。

DIMM1\~4 Memory SPD Information

按下 鍵進入子選單。本項顯示已安裝記憶體訊息。

Advance DRAM Configuration

按下 鍵以進入子選單。

DRAM Timing Mode

選擇 DRAM 的時序，是否由 DRAM 模組上的 SPD EEPROM 裝置來控制。設為 [Auto]，由 BIOS 依 SPD 上的組態，來設定 Advanced DRAM Configuration 及其它相關設定。設定為 [Manual] 時，則以手動方式更改。

FSB/DRAM Ratio

本項可調整 FSB 或記憶體的倍頻比率。

這些選項設定超執行緒的操作頻寬。設為自動 [Auto]，系統即會自動偵測。

HT Link Speed

本項調整 HyperTransport (超執行緒) 連結速度。設為 [Auto]，系統會自動偵測 HT 連結速度。

本項顯示調整後的超執行緒連結頻率。唯讀。

主機板的時脈產生器開展到最大時，脈衝的極大值突波，會引起電磁波干擾(EMI)。展頻功能，可藉由調節脈衝以減少 EMI 的問題。

注意事項

* 若無電磁波干擾 (EMI) 的問題，請設為關閉 [Disabled]，以達較佳的系統穩定性及效能。但若要符合 EMI 規範，請選擇要減少電磁波的範圍。
* 展頻的數值越大，可減少較多電磁波，但相對系統就越不穩定。欲知展頻適宜數值，請查詢當地規範。
* 如需進行超頻，請務必將本功能關閉，因為即使是些微的劇波，均足以引起時脈速度的增快，進而使超頻中的處理器被鎖定。

載入最佳預設值

您可載入本項由主機板廠商為讓主機板達到穩定效能所設之預設值。

CMOS Setup Utility - Copyright (C) 1985-2005, American Megatrends, Inc. ► Standard CMOS Features ► Advanced BIOS Features ► Integrated Peripherals ► Power Management Sets ► H/V Monitor ► Green Power ► BIOS Setting Password ► Cell Menu ► M-Flash Load Fail-Safe Defaults Load Optimal Defaults? [OK] [Cancel] I4:→:Move Enter:Select +/-/::Value F10:Save ESC:Exit F1:General Help F4:CPU Spec P5:Memory-2 P8:Fail-Safe Defaults F6:Optimized Defaults Load Optimal Default values for all the setup questions.

日本語

はじめに

根據中國<电子信息產品污染控制管理辦法>

部件名稱	有毒有害物質或元素
	鉛(Pb)	汞(Hg)	鎘(Cd)	六價鉻(Cr6+)	多溴聯苯(PBB)	多溴二苯醚(PBDE)
电池(Battery)×○○	○○○
电缆/连接器(Cable/ Connector)	×○	○○○	○
机箱/其他(Chassis/ Other)	×○	○○○	○
光盘驱动器(如CD, DVD等)(Optical Disk Driver)	×○	○○○	○
硬盘驱动器(Hard Disk Driver)	×○	○○○	○
印刷电路部件(PCAs)*	×○	○○○	○
输出输入设备(I/O Device)(如Mouse, Keyboard等)	×○	○○○	○
液晶显示屏(LCD Panel)	××	○○○	○
内存条(Memory)	×○	○○○	○
处理器和散热器(Processor and Heatsink)	×○	○○○	○
軟件(如CD、DVD等)	○○	○○○	○
电源(Power Supply)×○	×○○	○
遥控器(Remote Control)×	○○○	○○
扬声器(Speakers)×○	○○○	○
电视接收器(TV Tunner)	×○	○○○	○
网络摄像头(Web Camera)×	○○○	○○
无线网卡(Wireless Cards)×	○○○	○○
1. *印刷电话部件包括所有印刷电路板(PCB)及其离散组件、IC。2. 上述有毒有害物质或元素清单会依产品出货现况之部件差异而有所增减。3. ○:表示该有毒有害物质在该部件所有均质材料中的含量均在SJ/T11363-2006标准规定的限量要求下。4. X:表示该有毒有害物质至少在该部件的某一均质材料中的含量超出SJ/T11363-2006标准规定的限量要求,但符合EU RoHS要求。5. 本产品在中国销售之电子讯息产品都必须遵守中国<电子讯息产品污染控制要求>标准贴上环保使用期限EPUP(Environmental Protection Use Period)标签。6. 本产品使用之环保使用期限EPUP卷标符合中国-电子信息产品环保期限使用通则(SJ/Z11388-2009)标示之要求(请参考下图EPUP卷标图标实例,标示内部之编号适用于各指定产品。)
