Type de produit	Carte mère
Marque	MSI
Modèle	990XAGD55
Socket du processeur	AM3+
Processeurs supportés	AMD® FX / Phenom™ II / Athlon™ II / Sempron™
Jeu de puces	North Bridge: AMD® 990X, South Bridge: AMD® SB950
HyperTransport	HyperTransport™ 3.0 jusqu'à 5.2 GT/s
Type de mémoire	DDR3 SDRAM
Fréquences mémoire supportées	2133*(OC)/1866/1600/1333/1066/800 MHz
Capacité mémoire maximale	32 Go (4 x 8 Go)
Slots mémoire	4 x DDR3 DIMM, double canal
Connecteurs SATA	6 x SATA 6 Gb/s (SATA1~6) support RAID 0/1/5/10
Ports USB	8 USB 2.0 (arrière) + 2 USB 3.0 (arrière) + 2 connecteurs USB 2.0 internes
Audio	Realtek® ALC892, 8 canaux HD
LAN	Realtek® RTL8111E, 10/100/1000 Mbps
Slots d'extension	2 x PCIe x16 (x16/x0 ou x8/x8), 4 x PCIe x1, 1 x PCI
Connecteurs internes notables	TPM, port série, S/PDIF out, châssis intrusion, audio avant
Format	ATX
Dimensions (L x l)	30.5 cm x 24.4 cm
Alimentation requise	ATX 24-pin + 8-pin 12V
Fonctions spéciales	Overclocking, OC Genie Lite, Green Power phases, M-Flash
Entretien et nettoyage	Débrancher avant nettoyage. Utiliser un chiffon sec. Éviter l'humidité.
Sécurité	Attention aux surchauffes ; utiliser un ventilateur CPU. Respecter les consignes ESD.
Pièces détachées et réparabilité	Consulter le service après-vente MSI pour les pièces. Ne pas tenter de réparations non autorisées.

FOIRE AUX QUESTIONS - 990XAGD55 MSI

Quel processeur est compatible avec la carte mère MSI 990XAGD55 ?

Cette carte mère supporte les processeurs AMD® FX, Phenom™ II, Athlon™ II et Sempron™ au format AM3+. Vérifiez la liste de compatibilité sur le site MSI.

Comment installer correctement la mémoire RAM ?

Installez les barrettes DDR3 dans les slots DIMM en respectant l'orientation de l'encoche. Pour le mode double canal, utilisez les slots DIMM1/DIMM3 ou DIMM2/DIMM4 avec des barrettes identiques.

Comment effacer le CMOS sur cette carte mère ?

Vous pouvez effacer le CMOS en appuyant sur le bouton Clear CMOS à l'arrière (système éteint) ou en utilisant le cavalier JBAT1 en court-circuitant les pins 2-3 pendant quelques secondes.

Comment activer l'overclocking automatique ?

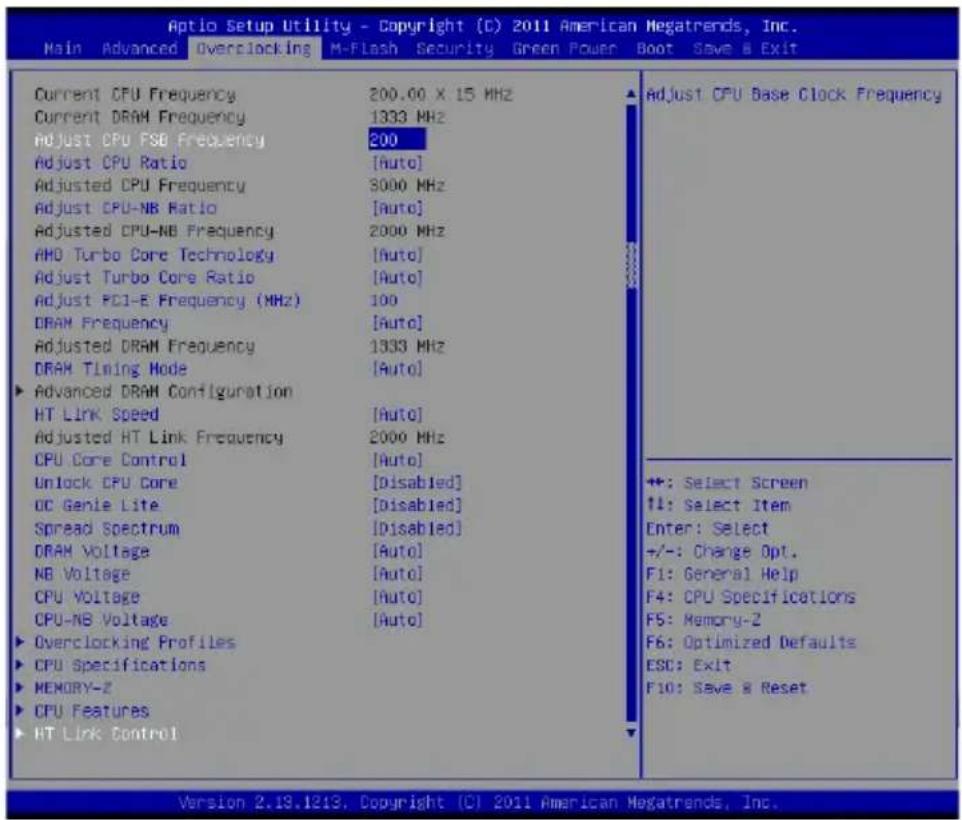

Dans le BIOS, allez dans Overclocking > OC Genie Lite et mettez-le sur Enabled. Le système ajustera automatiquement la fréquence FSB pour des performances accrues.

Que faire si l'ordinateur ne démarre pas après un overclocking ?

Éteignez l'alimentation, appuyez sur le bouton Clear CMOS ou court-circuitez JBAT1 pour restaurer les paramètres par défaut. Essayez ensuite de redémarrer.

Quels sont les connecteurs d'alimentation nécessaires ?

La carte mère nécessite un connecteur d'alimentation ATX 24-pin (JPWR1) et un connecteur 8-pin 12V (JPWR2). Une alimentation ATX 20-pin peut être utilisée mais déconseillée.

Comment brancher le panneau avant (boutons, LEDs) ?

Connectez les câbles du châssis sur les connecteurs JFP1 et JFP2. Le schéma est imprimé sur la carte mère ou dans le manuel : Power Switch, Reset, Power LED, HDD LED.

Quelle est la prise en charge du RAID ?

Les six ports SATA (SATA1~6) du chipset AMD® SB950 supportent les modes RAID 0, 1, 5 et 10. Configurez le RAID dans le BIOS.

Comment mettre à jour le BIOS ?

Utilisez la fonction M-Flash dans le BIOS. Placez le fichier BIOS (format FAT/FAT32) sur une clé USB, puis lancez M-Flash et sélectionnez le fichier pour flasher.

Que faire si le système affiche 'Press DEL to enter Setup' ?

Appuyez immédiatement sur la touche Suppr (DEL) au démarrage pour entrer dans le BIOS. Si le message disparaît, redémarrez et réessayez.

MODE D'EMPLOI 990XAGD55 MSI

En tant qu'écologiste et afin de protéger l'environnement, MSI tient à rappeler ceci...

Au sujet de la directive européenne (EU) relative aux déchets des équipement électriques et électroniques, directive 2002/96/EC, prenant effet le 13 août 2005, que les produits électriques et électroniques ne peuvent être déposés dans les décharges ou tout simplement mis à la poubelle. Les fabricants de ces équipements seront obligés de récupérer certains produits en fin de vie. MSI prendra en compte cette exigence relative au retour des produits en fin de vie au sein de la communauté européenne. Par conséquent vous pouvez retourner localement ces matériels dans les points de collecte.

РУССКИЙ

Processeur : CPU ......Fr-6

Mémoire ......Fr-9

Connecteurs d'alimentation....Fr-11

Panneau arrière ......Fr-12

Connecteurs ......Fr-14

Cavaliers ......Fr-19

Emplacements ......Fr-20

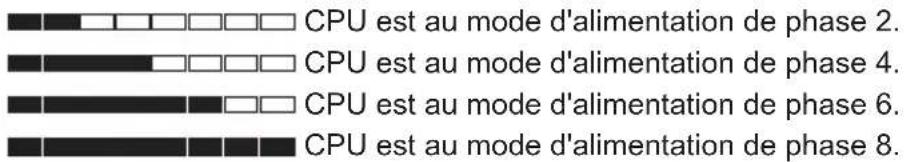

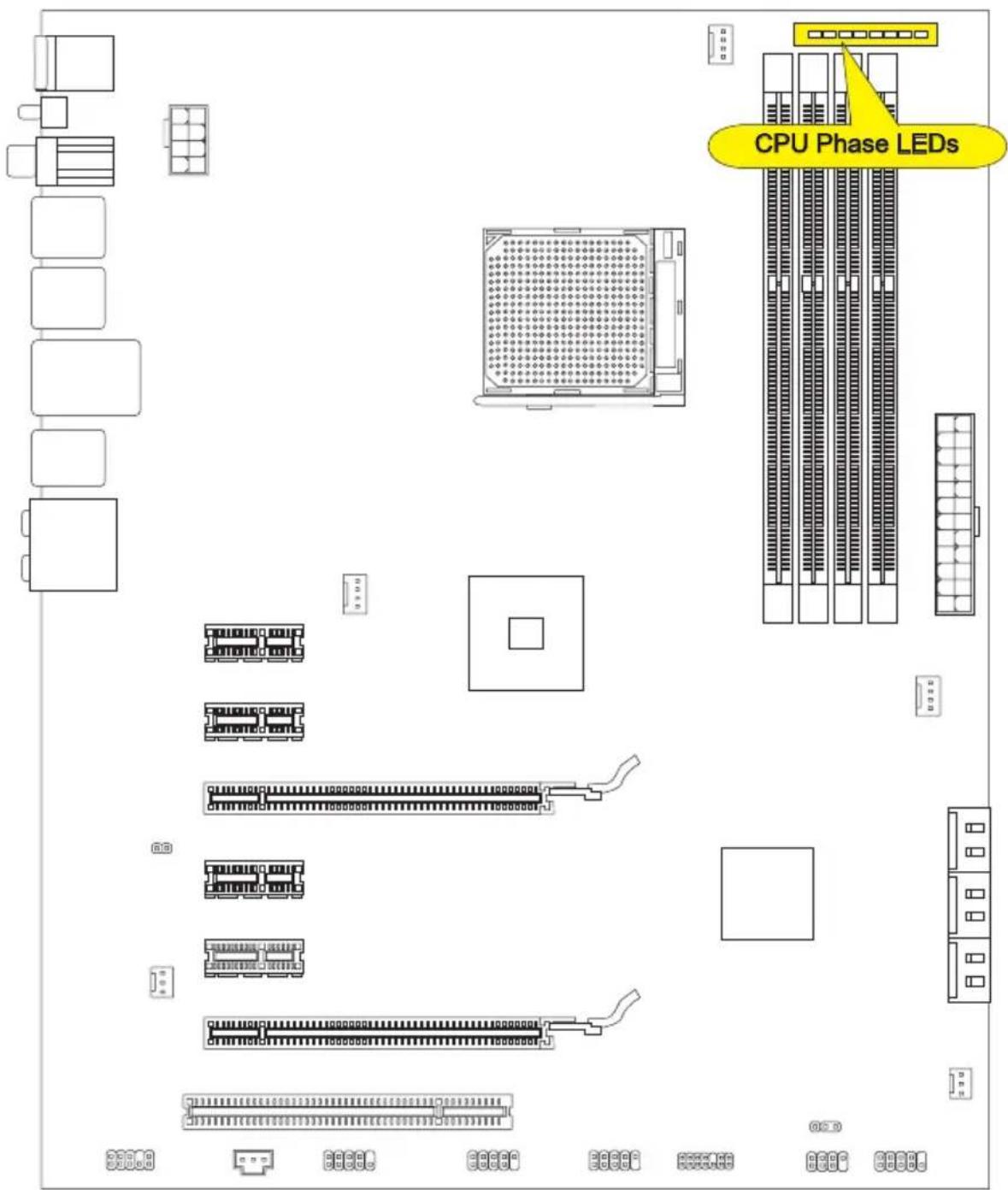

Indicateurs de Statut LED ......Fr-21

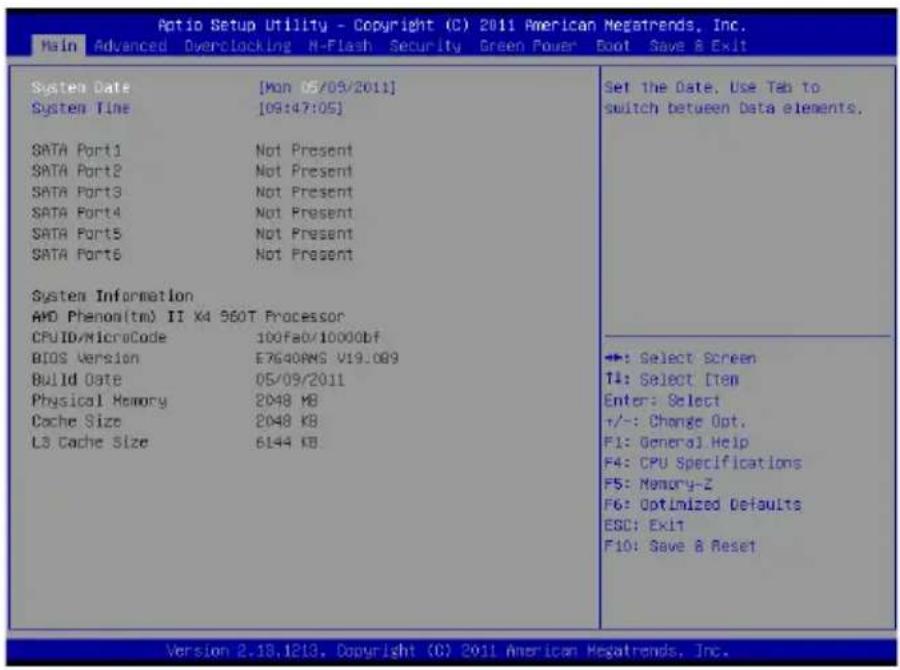

Réglage BIOS ......Fr-23

Information Logiciel ......Fr-32

Русский ....Ru-1

Характеристики ...... Ru-2

Processeurs Supportés

■ AMD® FX / Phenom™ II / Athlon™ II / Sempron™ Processeurs avec le paquet AM3+. (Pour plus d'information sur le CPU, veuillez visiter http://www.msi.com/service/cpu-support/)

HyperTransport

■ HyperTransport™ 3.0, supporte jusqu'à 5.2 GT/s

Jeu de puces

■ North Bridge : puces AMD® 990X

■ South Bridge : puces AMD®SB950

Mémoire supportée

■ DDR3 2133 *(OC)/ 1866/ 1600/ 1333/ 1066/ 800 SDRAM (total 32 GB Max)

■ 4 DDR3 DIMMs, supporte le mode double-canaux *(OC signifie OverClocking, pour plus d'information sur les composants compatibles, veuillez visiter http://www.msi.com/service/test-report/)

LAN

■ Supporte PCIe Gb LAN (10/100/1000) par Realtek® RTL8111E

Audio

■ HD audio codec intégré par Realtek® ALC892

■ 8-canaux audio flexibles avec détection de prise

SATA

■ 6 ports SATA 6Gb/s (SATA1\~6) par AMD® SB950

■ Supporte la déconnection à chaud et la notification asynchrone

USB 3.0

■ 2 ports USB 3.0 (panneau arrière) par NEC D720200

RAID

■ SATA1\~6 supportent le mode RAID 0/ 1/ 5/ 10 par AMD®SB950

Connecteurs

■ Panneau arrière

• 1 port clavier/ souris PS/2
• 1 bouton d'effacement CMOS
• 1 port S/PDIF-Out coaxial
• 1 port S/PDIF-Out optique
• 8 ports USB 2.0
• 2 ports USB 3.0
• 1 port LAN
• 6 ports audio flexibles

■ Connecteurs intégrés

• 2 connecteurs USB 2.0
• 1 connecteur de port Sérial
• 1 connecteur Châssis Intrusion
• 1 connecteur S/PDIF-Out
• 1 connecteur audio avant
• 1 connecteur de Module TPM

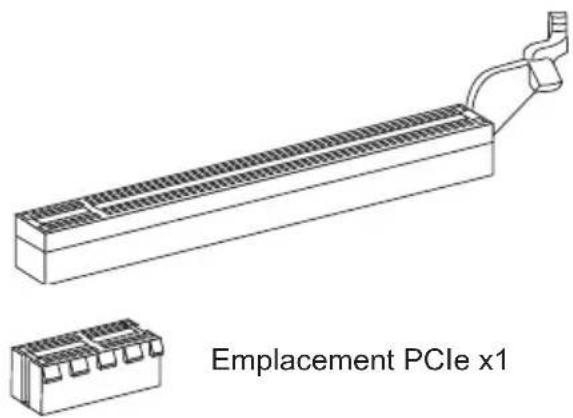

Emplacements

■ 2 emplacements PCIe x16

- Si deux cartes graphiques sont installées dans les deux emplacements PCIe x16, ces deux voies PCIe 2.0 x16 s'arrangent automatiquement de x16/ x0 à x8/ x8

■ 4 emplacements PCIe x1

■ 1 emplacement PCI, supporte l'Interface bus PCI 3.3V/5V

Dimension

■ ATX (24.4cm × 30.5 cm)

Montage

■ 9 trous de montage

Si vous désirez acheter des accessoires et vous avez besoin de numéros des pièces, vous pouvez chercher sur la page website et trouver les détails sur notre adresse ci-dessous

http://www.msi.com/index.php

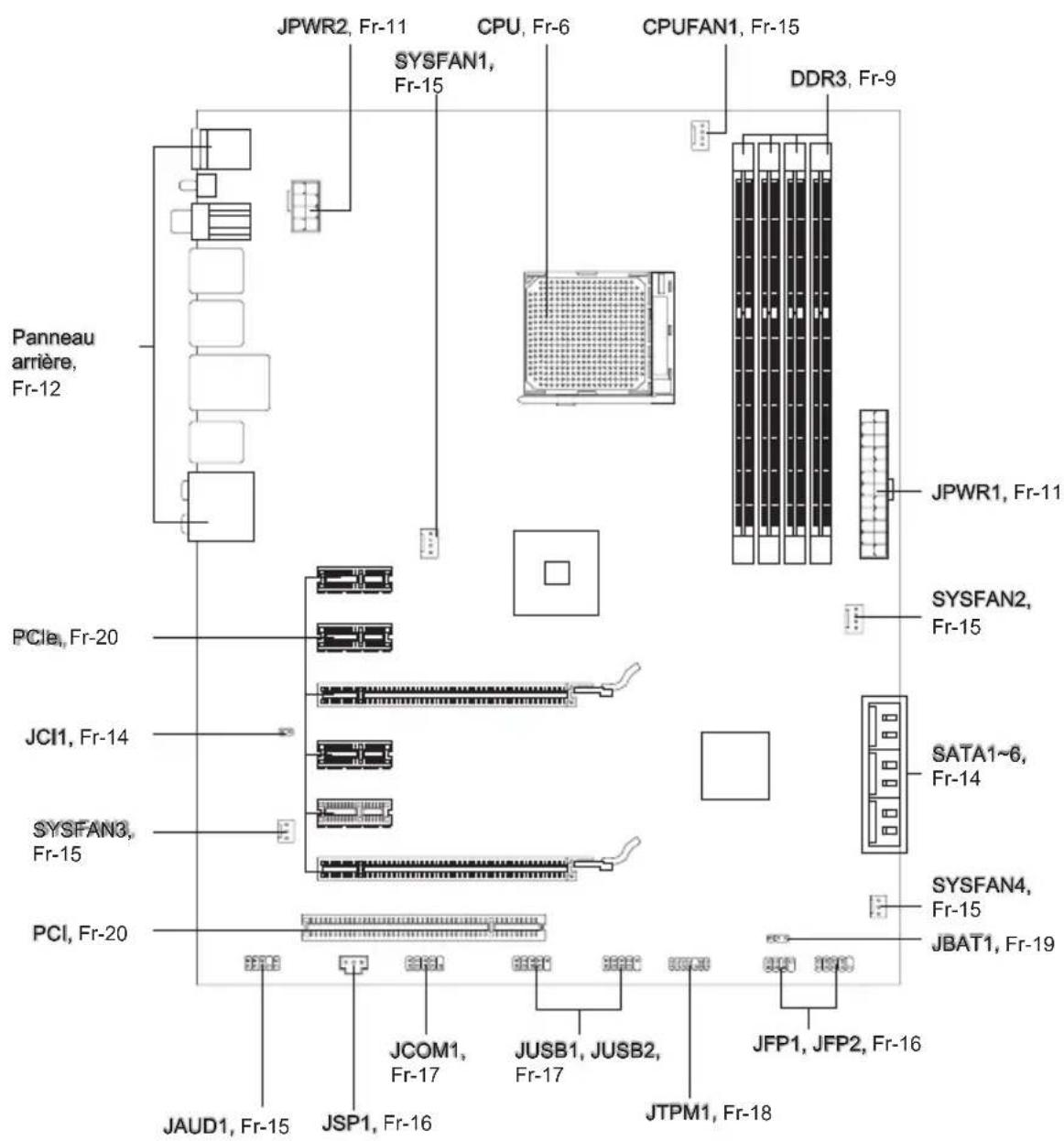

Guide Rapide Des Composants

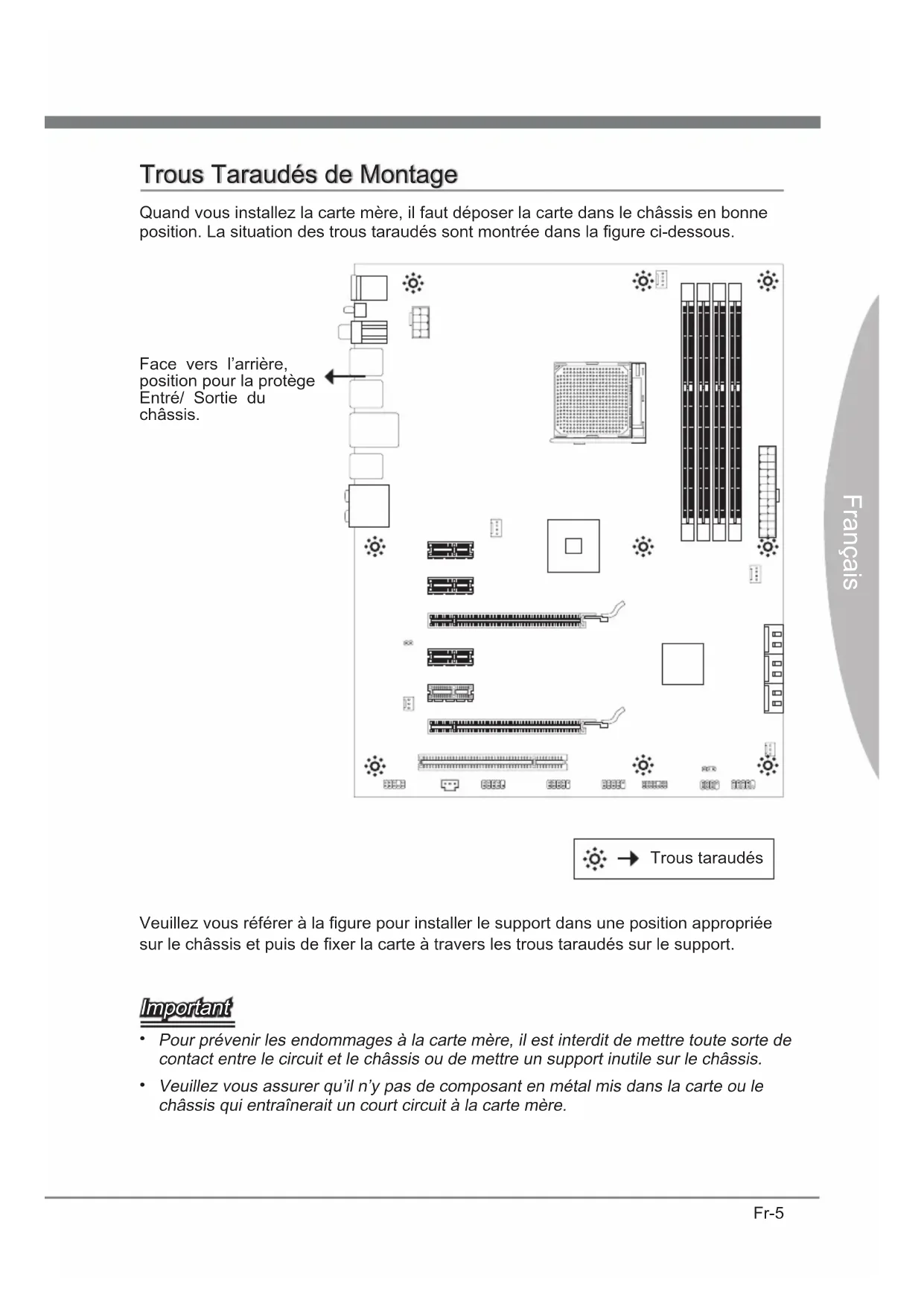

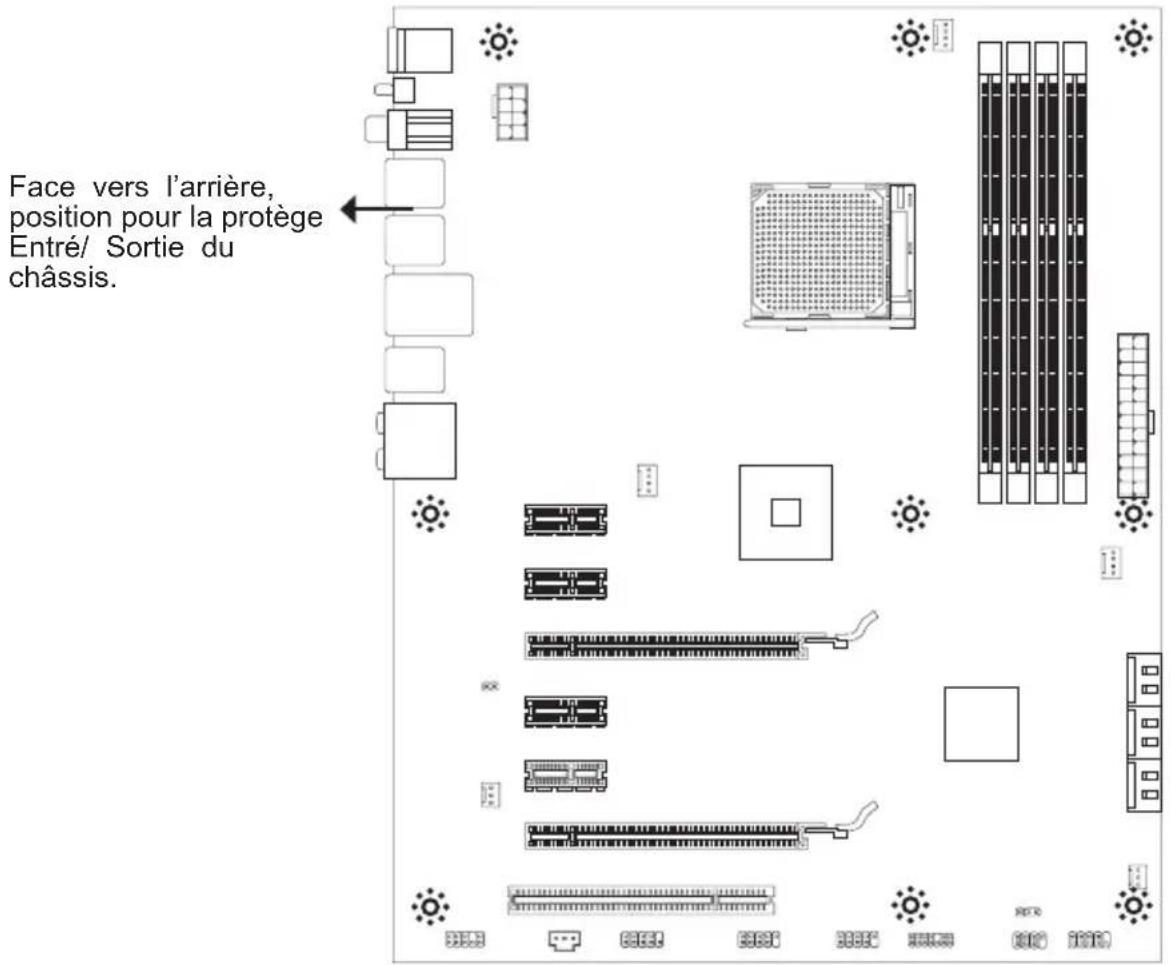

Trous Taraudés de Montage

Quand vous installez la carte mère, il faut déposer la carte dans le châssis en bonne position. La situation des trous taraudés sont montrée dans la figure ci-dessous.

Trous taraudés

Veuillez vous référer à la figure pour installer le support dans une position appropriée sur le châssis et puis de fixer la carte à travers les trous taraudés sur le support.

Important

• Pour prévenir les endommages à la carte mère, il est interdit de mettre toute sorte de contact entre le circuit et le châssis ou de mettre un support inutile sur le châssis.
• Veuillez vous assurer qu'il n'y pas de composant en métal mis dans la carte ou le châssis qui entraînerait un court circuit à la carte mère.

Processeur : CPU

Quand vous installez le CPU, veuillez vous assurer d'installer un ventilateur pour éviter la surchauffe. Si vous n'en avez pas, contactez votre revendeu pour en acheter et installez-les avant d'allumer votre ordinateur.

Pour plus d'informations sur le CPU, veuillez visiter http://www.msi.com/service/cpu-support/

Important

Surchauffe

La surchauffe endommage sérieusement l'unité centrale et le système. Assurez-vous toujours que le ventilateur de refroidissement fonctionne correctement pour protéger l'unité centrale contre la surchauffe. Assurez-vous d'appliquer une couche d'enduit thermique (ou film thermique) entre l'unité centrale et le dissipateur thermique pour améliorer la dissipation de la chaleur.

Remplacement de l'unité centrale

Lorsque vous remplacez l'unité centrale, commencez toujours par couper l'alimentation électrique de l'ATX ou par débrancher le cordon d'alimentation de la prise mise à la terre pour garantir la sécurité de l'unité centrale.

Overclocking

Cette carte mère supporte l'overclocking. Néanmoins, veuillez vous assurer que vos composants soient capables de tolérer ces configurations anormales, lors d'overclocking. Tout envie d'opérer au dessus des spécifications du produit n'est pas recommandé. Nous ne garantissons pas les dommages et risques causés par les opérations insuf - fisantes ou au dessus des spécifications du produit.

Introduction du AM3+ CPU

La surface du CPU. N'oubliez pas d'appliquer une couche d'enduit thermique pour améliorer la dissipation de la chaleur.

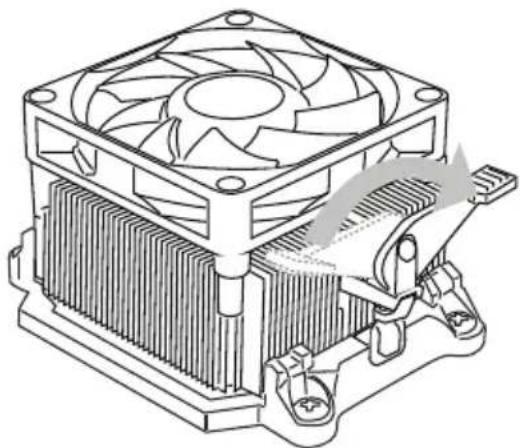

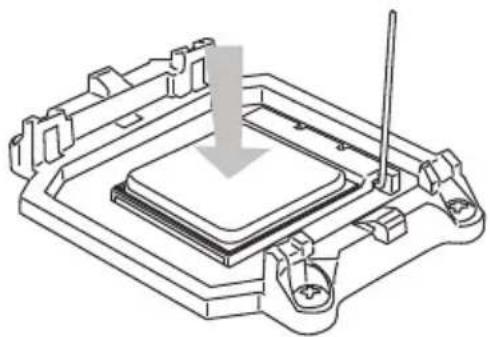

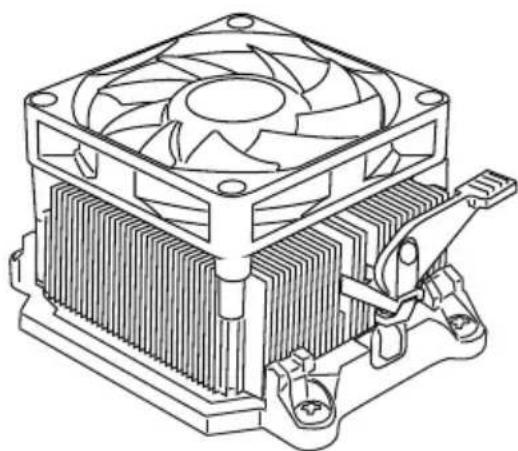

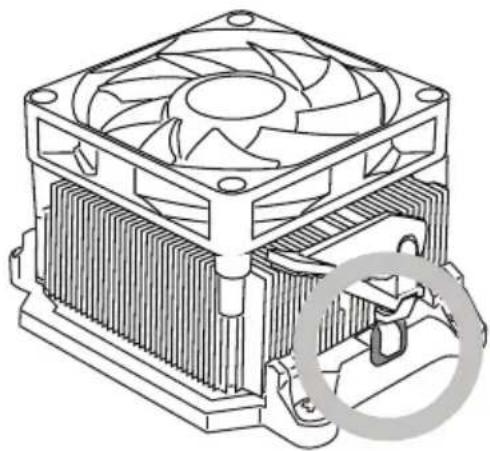

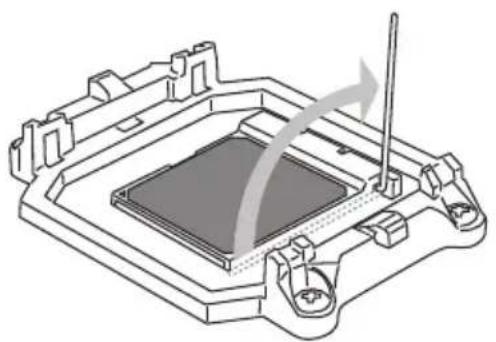

Installation du CPU et son ventilateur

Quand vous installez le CPU, assurez-vous que le CPU soit équipé d'un ventilateur de refroidissement attaché sur le dessus pour éviter la surchauffe. Néanmoins, n'oubliez pas d'appliquer une couche d'enduit thermique sur le CPU avant d'installer le ventilateur pour une meilleure dissipation de chaleur.

Suivez les instruction suivantes pour installer le CPU et son ventilateur correctement. Une faute installation peut endommager votre CPU et la carte mère.

1. Enlevez le levier de côté de la dou - ille et assurez-vous de lever le levier jusqu'à 90 degrés.

2. Trouvez la flèche d'or du CPU et mettez-la comme montré dans l'image. Le CPU ne s'installe que dans la position correcte.

1. Appuy C.Puret C.Puretemmeinstalls les pins doivent s'intégrer com - plètement dans la douille et sont invisibles. Veuillez noter que toute violence ou une fausse installation peut endommager votre carte mère en permanance.

2. la douille et fermez le levier. Puisque le CPU a une tendance de bouger lors de la fermeture du levier, il faut fermer le levier en appuyant sur le CPU pour qu'il soit complètement et correctement installé dans la douille.

1. Pulsappez d'enseil aletrechtéchillel pur sur le mécanisme de rétention. Accrochez un côté du clip d'abord.

1. Affacérate levisable du ventilateur

6. pour fixer l'ensemble du ventilateur sur le mécanisme de rétention. Localisez le levier de fixe et levez-le.

8. de CPU au connecteur sur la carte mère.

Quand vous déconnectez le Crochet de Sécurité du verrou fixé, il faut garder un oeil sur vos doigts, parce qu'une fois le Crochet de Sécurité est déconnecté du verrou, le levier fixé jaillira immédiatement.

Mémoire

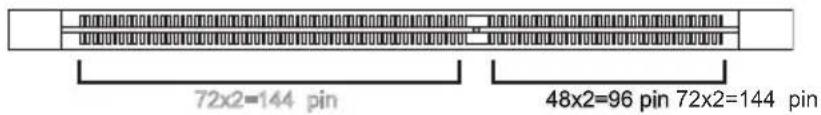

Ces emplacements DIMM sont destinés à installer les modules de mémoire. Pour plus d'informations sur les composants compatibles, veuillez visiter http://www.msi.com/service/test-report/

DDR3
240-pin, 1.5V

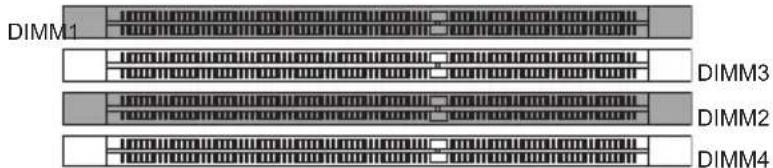

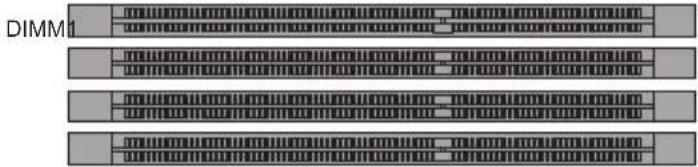

Règle de population en mode double-canaux

En mode de canaux-double, les modules de mémoire peuvent transmettre et recevoir les données avec simultanément deux lignes omnibus de données. L'activation du mode de canaux-double peut améliorer les performances du système. Veuillez vous reporter aux illustrations suivantes pour connaître les règles de population en mode de canaux-double.

①

DIMM3

DIMM2

DIMM4

②

Important

• Les modules de mémoire DDR3 ne sont pas interchangeables par DDR2 et vice versa. Vous devez toujours installer les modules de mémoire DDR3 dans les slots DDR3 DIMM.
• En mode double canaux, assurez-vous que vous installez les modules de mémoire du même type et de la même densité dans les slots DIMM de canaux différents.
• Pour lancer avec succès votre système, insérez tout d'abord les modules de mémoire dans le DIMM1.
• A cause du développement de la ressource du chipset, la densité du système sera détecté seulement jusqu'à 31+GB (non 32GB plein) quand chaque DIMM est installé avec un module de mémoire de 8GB.

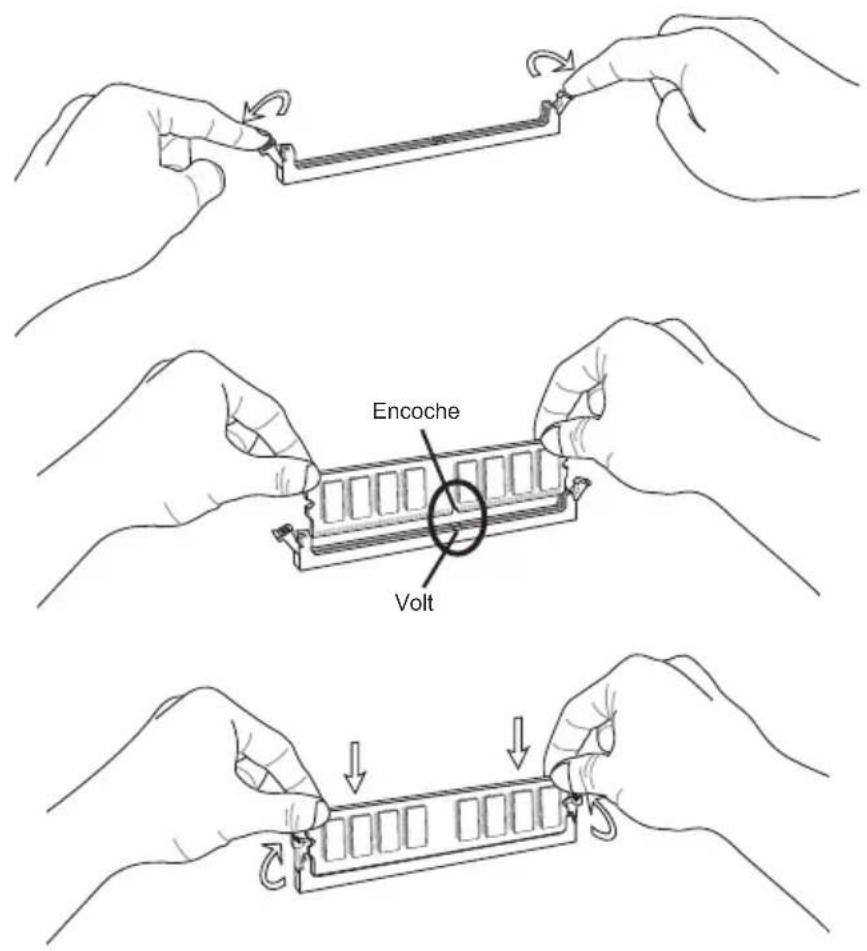

Installation des modules de mémoire

1. Le module de mémoire possède une seule encoche en son centre et ne s'adaptera que s'il est orienté de la mgnière convenable.
2. Insérez le module de mémoire à la verticale dans le slot du DIMM. Poussez-le ensuite jusqu'à l'extrémité dorée du module de mémoire, soit profondément insérée dans le slot du DIMM. Les clips en plastique situés de chaque côté du module va se fermer automatiquement.
3. Vérifiez manuellement si la barrette mémoire a été verrouillée en place par les clips du slot DIMM sur les côtés.

Important

Vous pourriez à peine voir l'extrémité dorée si le module de mémoire est correctement inséré dans le slot du DIMM.

Connecteurs d'alimentation

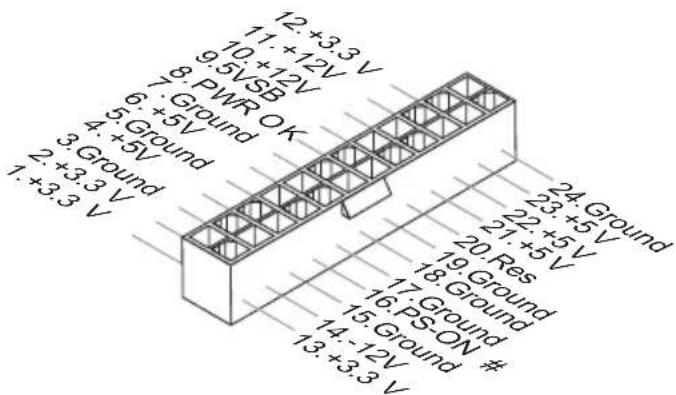

Connecteur d'alimentation ATX 24-pin : JPWR1

Ce connecteur vous permet de connecter l'alimentation ATX 24-pin. Pour cela, assurez-vous que la prise d'alimentation est bien positionnée dans le bon sens et que les goupilles soient alignées. Enfoncez alors la prise dans le connecteur.

Vous pourvez aussi utiliser un alimentation 20-pin selon vos besoins. Veuillez brancher votre alimentation d'énergie avec le pin 1 et le pin 13 si vous voulez utiliser l'alimentation ATX 20-pin.

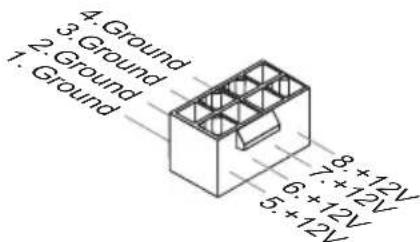

Connecteur d'alimentation ATX 8-pin : JPWR2

Ce connecteur sert à fournir de l'alimentation de +12V.

Important

Veuillez vous assurer que tous les connecteurs sont connectés aux correctes alimentations ATX pour garantir une opération stable de la carte mère.

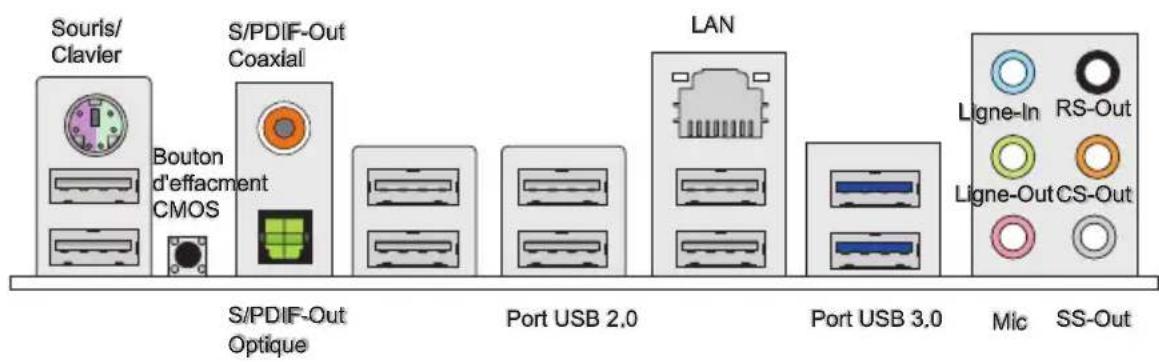

Panneau arrière

▶ Souris/Clavier

Le standard connecteur de souris/clavier DIN de PS/2 ^ est pour une souris ou un clavier de PS/2 ^ .

▶ Bouton d'effacement CMOS

Il y a un CMOS RAM intégré, qui possède un bloc d'alimentation alimenté par une batterie externe, destiné à conserver les données de configuration du système. Avec le CMOS RAM, le système peut lancer automatiquement le système d'exploitation chaque fois qu'il est allumé. Si vous souhaitez effacer la configuration du système, utilisez ce bouton pour effacer les données. Appuyez le bouton pour effacer les données.

Important

• Veuillez vous assurer d'éteindre le système avant d'effacer les données CMOS.
• Après avoir appuyé ce bouton pour effacer les données CMOS au statut éteint (G3), le système se réinitialise automatiquement.

Ce connecteur est utilisé pour relier l'interface S/PDIF (Sony et Philips Digital Interconnect Format) de la transmission audio numérique à un haut-parleur externe via un câble coaxial.

▶ S/PDIF-Out Optique

Ce connecteur est utilisé pour relier l'interface S/PDIF (Sony et Philips Digital Interconnect Format) de la transmission audio numérique à un haut-parleur externe via un câble de fibre optique.

▶ Port USB 2.0

Le port USB (Universal Serial Bus) sert à brancher des périphériques USB tels que le clavier, la souris, ou d'autres périphériques compatibles USB. Supporte la transmission de données jusqu'à 480Mbit/s (Haute-Vitesse).

▶ Port USB 3.0

Le port USB 3.0 est inférieur-compatible avec les périphériques USB 2.0. Il supporte le taux de transfert jusqu'à 5 Gbit/s (Super-Vitesse).

Important

Si vous voulez appliquer un périphérique USB 3.0, il faut utiliser une câble USB 3.0 pour connecter au port USB 3.0.

▶ LAN

La prise standard RJ-45 LAN sert à la connex au réseau local (Local Area Network (LAN)). Vous pouvez y relier un câble de réseau.

LED Couleur LED Statut Condition
Gauche Jaune Eteinte		La connexion au réseau LAN n'est pas établie.
		Allumée (Stable) La connexion au réseau LAN est établie.
		Allumée (plus brillant et clignotante)	L'ordinateur communique avec un autre ordinateur sur le réseau local LAN.
Droite	Vert Eteinte		Un débit de 10 Mbits/sec est sélectionné.
			Allumée Un débit de 100 Mbits/sec est sélectionné.
	Orange Allumée Un débit de 1000		Mbits/sec est sélectionné.

▶ Ports Audio

Ces connecteurs audio servent pour les périphériques audio. Vous pouvez différencier la couleur des prises audio pour obtenir divers effets sonores.

■ Ligne-In (Bleu) - Ligne In, est utilisée pour un appareil de CD externe, cassette ou d'autre périphériques.
■ Ligne-Out (Vert) - Ligne Out, est destiné aux haut-parleurs ou aux casques d'écoute.
■ Mic (Rose) - Mic, est un connecteur pour les microphones.
■ RS-Out (Noir) - Rear-Surround Out en mode de canal 4/5.1/7.1.
■ CS-Out (Orange) - Center/ Subwoofer Out en mode de canal 5.1/7.1.
■ SS-Out (Gris) - Side-Surround Out en mode de canal 7.1.

Connecteurs

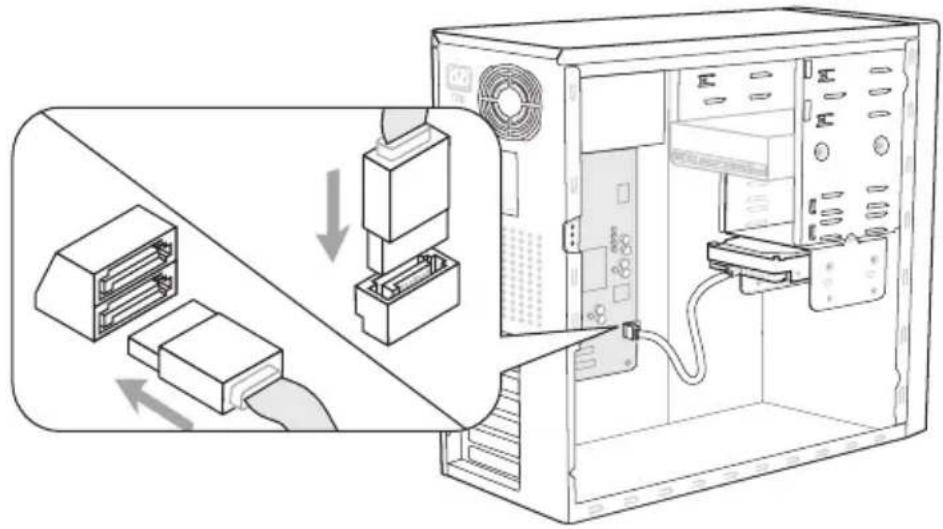

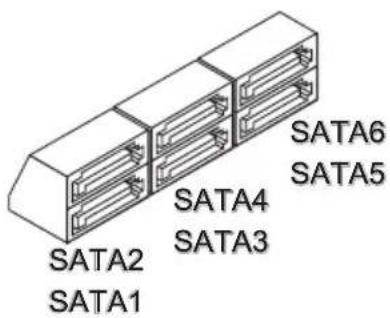

Connecteur Sérial ATA : SATA1\~6

Ce connecteur est un port d'interface de série ATA haut débit. Chaque connecteur peut être relié à un appareil de série ATA.

* Le schéma de carte mère dans la figure n'est qu'à titre de référence.

SATA1\~6 (6Gb/s) supporté par SB950

Important

Veuillez ne pas plier le câble de série ATA à 90°. Autrement des pertes de données pourraient se produire pendant la transmission.

Connecteur Châssis Intrusion : JCI1

Ce connecteur est connecté à un câble châssis intrusion switch. Si le châssis est ouvert, le switch en informera le système, qui enregistera ce statut et affichera un écran d'alerte. Pour effacer ce message d'alerte, vous devez entrer dans le BIOS et désactiver l'alerte.

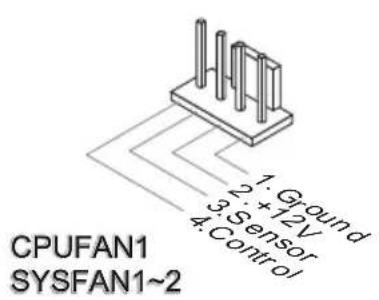

Connecteur d'alimentation du ventilateur : CPUFAN1, SYSFAN1\~4

Les connecteurs de courant du ventilateur supportent le ventilateur de refroidissement du système avec +12V. Lors du branchement des fils aux connecteurs, faites toujours en sorte que le fil rouge soit le fil positif devant être relié au connecteur +12V; et que le fil noir soit le fil de mise à la terre devant être relié au connecteur de mise à la terre GND. Si la carte mère est équipée d'un jeu de puces intégré pour moniteur de matériel de système, vous devrez utiliser un ventilateur spécial pourvu d'un capteur de vitesse afin de contrôler le ventilateur de l'unité centrale.

Important

• Veuillez vous référer aux ventilateurs de CPU recommandés sur le site officiel du processeur ou consulter votre revendeur pour un ventilateur de CPU approprié.
• CPUFAN1, SYSFAN1, SYSFAN2 supportent le contrôle du ventilateur. Vous pouvez installer l'unité Control Center qui contrôlera automatiquement la vitesse du ventilateur de CPU selon sa température actuelle.
• Le connecteur d'alimentation du ventilateur du CPU avec 3 ou 4 pins sont tous disponibles pour CPUFAN1, SYSFAN1, SYSFAN2.

Connecteur audio panneau avant : JAUD1

Ce connecteur vous permet de connecter un audio sur le panneau avant. Il est conforme au guide de conception de la connectivité Entrée/sortie du panneau avant Intel®.


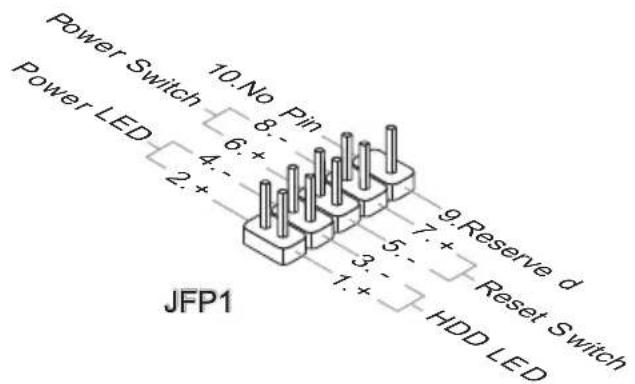

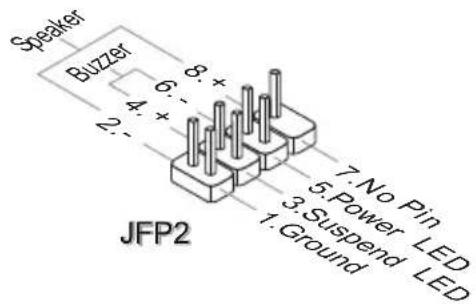

Connecteur panneau avant : JFP1, JFP2

Ce connecteur est fourni pour la connecxion électrique aux interrupteurs et LEDs du panneau avant. Le JFP1 est conforme au guide de conception de la connectivité Entrée/sortie du panneau avant Intel®.

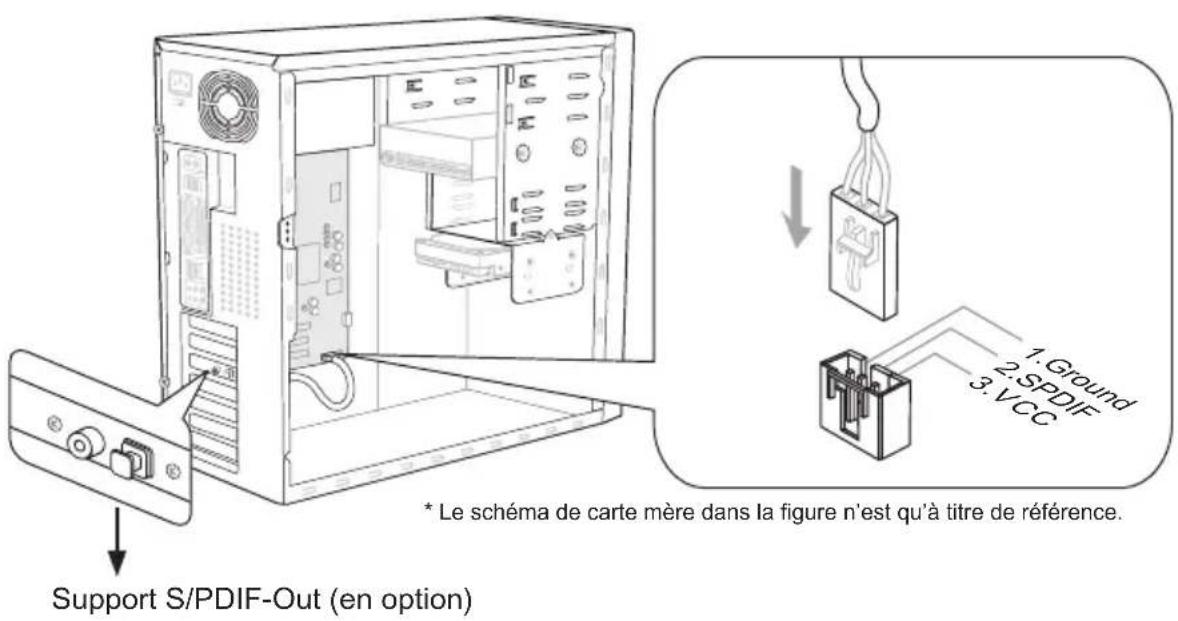

Connecteur S/PDIF-Out : JSP1

Ce connecteur sert à connecter l'interface S/PDIF (Sony & Philips Digital Interconnect Format) pour une transmission audio numérique.

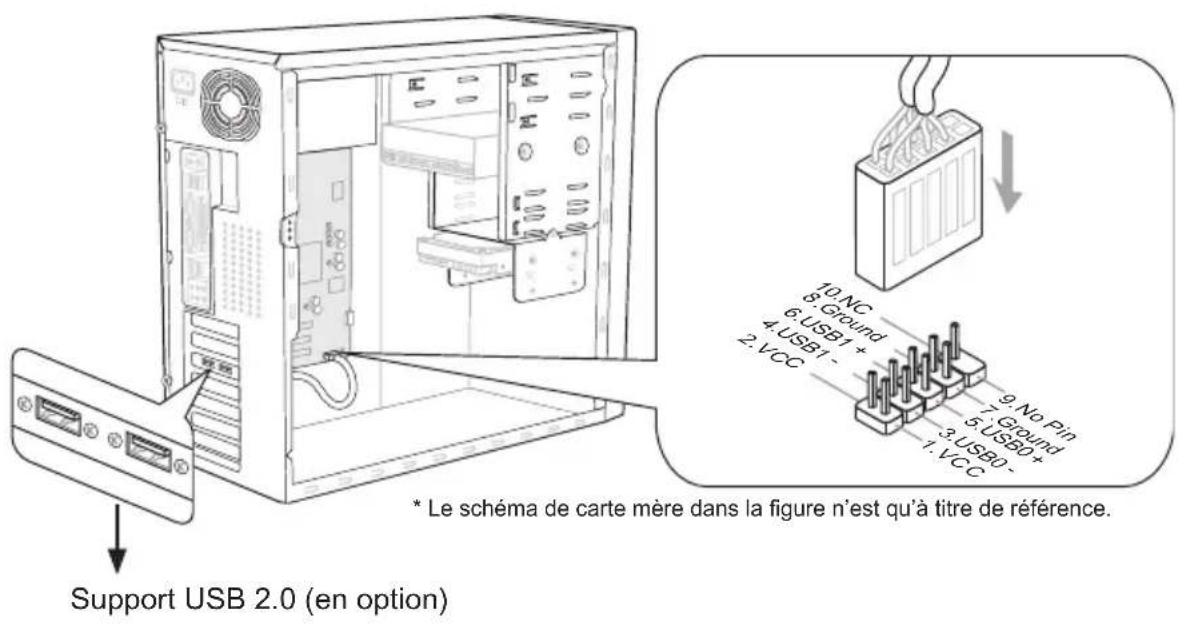

Connecteur USB avant : JUSB1, JUSB2

Ce connecteur est conforme au guide de conception de la connectivité Entrée/sortie du panneau avant Intel ^® , il est idéal pour relier les périphériques d'interface USB à haut débit tels les disques durs externes, les appareils photo numériques, les lecteurs MP3, les imprimantes, les modems et les appareils similaires.

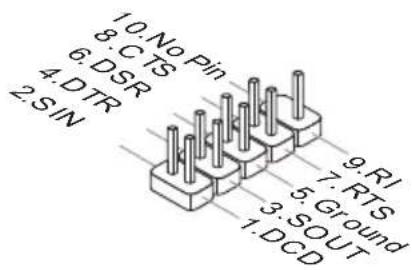

Connecteur de port sérial : JCOM1

Le port serial est un port de communications de haute vitesse de 16550A, qui envoie/reçoit 16 bytes FIFOs. Vous pouvez attacher un périphérique sérail.

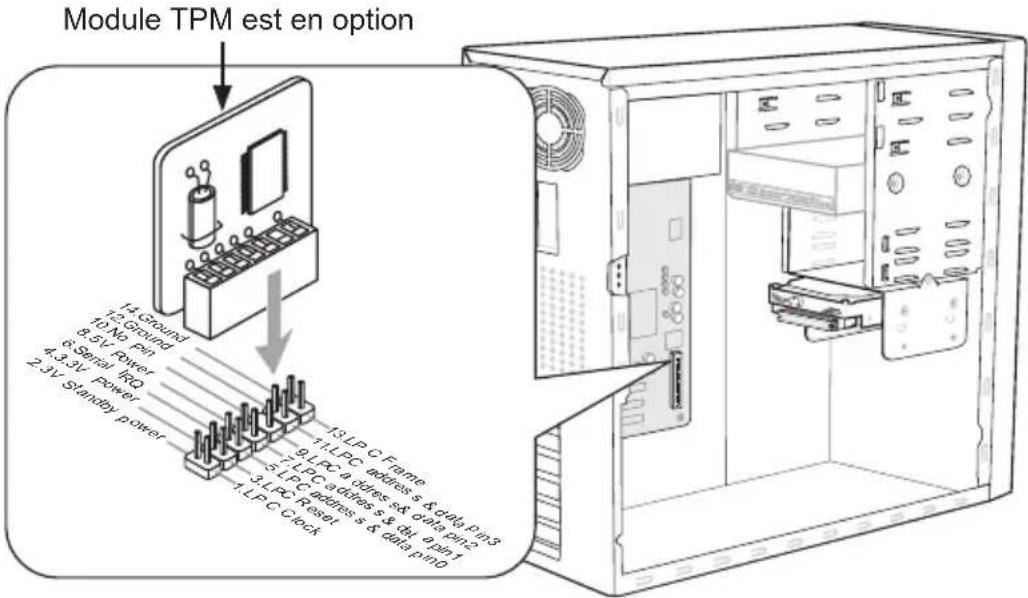

Connecteur de Module TPM : JTPM1

Ce connecteur est rélié à TPM (Trusted Platform Module) Module (en option). Veuillez vous référer au manuel de TPM plat-forme (en option) de sécurité pour plus de détails et d'utilisations.

* Le schéma de carte mère dans la figure n'est qu'à titre de référence.

Cavaliers

Cavalier d'effacement CMOS : JBAT1

Il y a un CMOS RAM intégré, qui possède un bloc d'alimentation alimenté par une batterie externe, destiné à conserver les données de configuration du système. Avec le CMOS RAM, le système peut lancer automatiquement le système d'exploitation chaque fois qu'il est allumé. Si vous souhaitez effacer la configuration du système, réglez le cavalier pour effacer les données.

JBAT1

Conserver les données

Effacer les données

Important

Vous pouvez effacer le CMOS en raccourcissant 2-3 pins quand le système est éteint. Retournez ensuite en position 1-2 pins. Evitez d'effacer le CMOS pendant que le système est allumé; cela endommagerait la carte mère.

Emplacements

L'emplacement PCIe supporte la carte d'extension d'Interface PCIe.

Emplacement PCIe x16

L'emplacement PCI supporte la carte LAN, la carte SCSI, la carte USB et d'autres cartes ajoutées qui sont compatibles avec les spécifications de PCI.

Lorsque vous ajoutez ou retirez une carte d'extension, assurez-vous que le PC n'est pas relié au secteur. Lisez la documentation pour faire les configurations nécessaires du matériel ou du logiciel de la carte d'extension, tels que cavaliers, interrupteurs ou la configuration du BIOS.

Chemins de revendication d'interruption de PCI

IRQ est l'abréviation de "interrupt request line". Les IRQ sont des lignes de matériel sur lesquelles les périphériques peuvent émettre des signaux d'interruption au microprocesseur. Les pins de PCI IRQ sont typiquement connectés aux pins de bus PCI comme suivant :

	Ordre1 Ordre2 Ordre3 Ordre4
PCI Emplacement1	INT G# INT H# INT E# INT F#

Ces LEDs indiquent le mode actuel de phase d'alimentation CPU. Suivez les instructions ci-dessous pour le lire.

Illumé Eteint

Réglage BIOS

Ce chapitre donne des informations concernant le programme de réglage de BIOS et vous permet de configurer le système pour obtenir des performances d'utilisation optimum. Vous aurez peut-être besoin de lancer le programme de réglage quand :

■ Un message d'erreur apparaît sur l'écran pendant le démarrage du système, qui vous demande de lancer BIOS SETUP (Réglage).
■ Vous souhaitez changer les réglages par défaut des fonctions personnalisées.

Important

• Les objets situés sous chaque catégorie BIOS décrits dans ce chapitre sont en cours de mise à jour continue pour améliorer les performances du système. C'est pourquoi il est possible que la description soit légèrement différente du BIOS le plus récent, et ne doit servir que comme référence.
• Au redémarrage, la première ligne qui apparaît après le compte de la mémoire, est la version BIOS. Elle est généralement sous la forme :

E7640AMS.xxx 062011 où :

Le 1er caractère se rapporte au type du BIOS : E = EFI.

Les caractères de 2 à 5 se rapportent au numéro de modèle.

Le 6ème caractère se rapporte au jeu de puces : I = Intel, N = nVidia, A = AMD et V = VIA.

Les caractères de 7 à 8 se rapportent au client : MS = clients standard. xxx se rapporte à la version de BIOS.

062011 se rapporte à la date à laquelle est publié ce BIOS.

Entrée dans le paramétrage

Allumez l'ordinateur et le système lancera le processus POST (Test automatique d'allumage). Lorsque le message ci-dessous apparaît à l'écran, appuyez sur la touche pour entrer dans les réglages.

Press DEL to enter Setup Menu, F11 to enter Boot Menu (Appuyez DEL pour entrer dans le Menu Réglages, F11 pour entrer dans le Menu Démarrage)

Si le message disparaît avant que vous ne répondiez et que vous souhaitez encore entrer dans Setup (Réglages), redémarrez le système en éteignant puis en rallumant en appuyant sur le bouton RESET (Réinitialiser). Vous pouvez également redémarrer le système en appuyant simultanément sur les touches , , et .

Contrôle

Clavier Souris Description		Description
<↑><↓>		Choisir un article
<←><→> Chisir un écran-seur
	Cliquer/ Double-cliquer le bouton gauche	Choisir une icône/ un domaine
	Cliquer le bou-ton droite	Retourner au menu Exit ou revenir à la page précé -dente d'un sous-menu
<+> Augmenter la valeur numérique ou faire un changement
<->	générale Spécifications	Diminuer la valeur numérique ou faire un changement
		Optimaux par défaut
		Conserver les changement et réinitialiser

Sous-Menu

Si vous avez un symbole de pointeur droit apparaître sur la gauche de certains champs, cela signifie qu'un sous-menu peut être lancé à partir de ce champ. Un sous-menu contient des options supplémentaires. Vous pouvez utiliser les flèche (↑↓) pour il-luminer le champ puis appuyez sur pour faire apparaître le sous-menu. Vous pourrez alors utiliser les touches de commande pour saisir des valeurs et vous déplacer d'un champ à un autre à l'intérieur d'un sous-menu. Si vous souhaitez revenir au menu principal, appuyez juste sur .

Aide général

Le programme de réglages BIOS fournit un écran d'aide générale. Vous pouvez faire apparaître cet écran à partir de n'importe quel menu en appuyant simplement sur . L'écran d'aide donne une liste des touches appropriées à utiliser et les sélections possibles pour l'objet illuminé. Appuyez sur pour quitter l'écran d'aide.

Menu principal

Une fois entré dans l'unité de réglages BIOS CMOS, le menu principal apparaît sur l'écran. Le Menu Principal vous permet de sélectionner parmi les fonctions de réglages.

Utilisez ce menu pour les configurations du système de base, tel que l'heure, la date.

▶ Advanced

Utilisez ce menu pour régler les objets des fonctions améliorées spéciales du BIOS, les périphériques intégrés, la gestion d'alimentation et l'état de santé de l'ordinateur.

▶ Overclocking

Utilisez ce menu pour spécifier vos réglages pour le contrôle de fréquence/ tension et l'overclocking.

▶ M-Flash

Utilisez ce menu pour lire/ flash le BIOS du lecteur de stockage (FAT/ FAT32 format uniquement).

▶ Security

Utilisez ce menu pour configurer le mot de passe du superviseur et l'utilisateur.

▶ Green Power

Utilisez ce menu pour spécifier la phase d'alimentation.

phase.

▶ Boot

Utilisez ce menu pour spécifier la priorité des périphériques de démarrage.

▶ Save & Exit

Ce menu vous permet de charger les valeurs et réglages par défuat dans le BIOS et de quitter l'utilitaire de réglage BIOS avec ou sans les modifications.

Quand vous entrez dans l'unité de réglages BIOS, suivez les procédures suivantes pour l'utilisation générale.

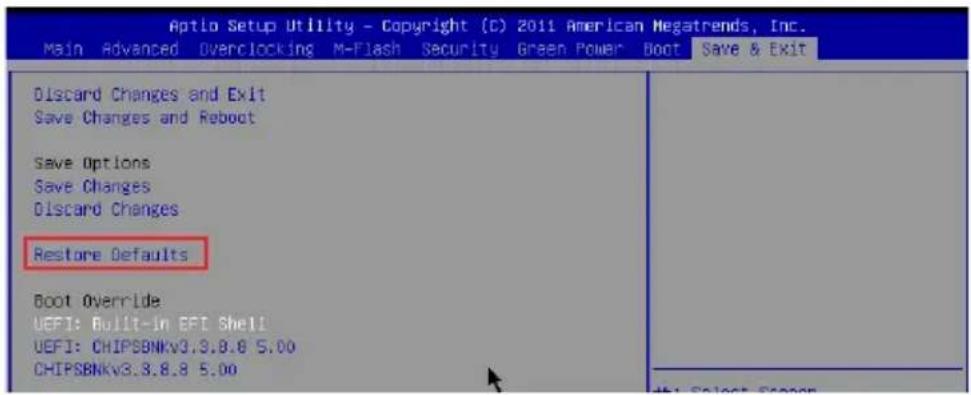

1. Load Optimized Defaults (Chargement des réglages optimisés par défaut) : Utilisez les touches de flèche (←, →, ↑, ↓) pour choisir [Restore Defaults] dans le menu [Save & Exit], et appuyez . Puis apparaît un message sur l'écran, choisi- sissez [Yes] et cliquez afin de charger les réglages par défaut pour une performance optimale du système.

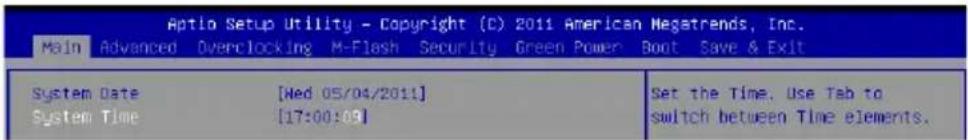

1. Setup Date/ Time (Réglage de l'heure et de la date) : Utilisez les touches de flèche (←, →, ↑, ↓) pour choisir [System Date]/ [System Time] dans le menu [Main Menu], et appuyez . Vous pouvez ainsi ajuster la date et le temps de votre lieu.

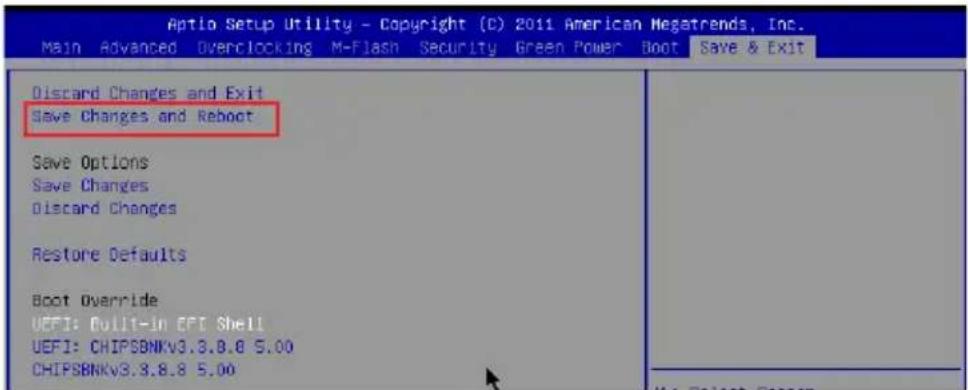

1. Save & Exit Setup (Sauvegarder les réglages et quitter) : Utilisez les touches de flèche (←, →, ↑, ↓) pour choisir [Save Changes & Reboot] dans le menu [Save & Exit], et appuyez . Puis apparaît un message sur l'écran, choisissez [Yes] et cliquez afin de conserver les configurations et quitter l'utilitaire de réglage BIOS.

Overclocking

Ce menu est pour des utilisations avancées destinées à overclocker la carte mère.

Ces menus montrent la fréquence actuelle du CPU et de la mémoire. Lecture unique - ment.

Ce menu sert à ajuster la fréquence FSB du CPU (en MHz).

▶ Adjust CPU Ratio

Ce menu sert à ajuster le multiplieur d'horloge du CPU (ratio). Il est disponible seulement quand le processeur supporte cette fonction.

Il montre la fréquence ajustée du CPU. Lecture uniquement.

Cet article sert à ajuster le ratio du CPU-NB.

Il montre la fréquence ajustée du CPU-NB. Lecture uniquement.

▶ AMD Turbo Core Technology

Cette technologie augmente automatiquement la fréquence des coeurs CPU actifs pour améliorer la performance.

Ce domaine vous permet de choisir la fréquence PCI-E (en MHz).

▶ DRAM Frequency

Ce menu sert à ajuster la fréquence de DRAM. Mis en [Auto], le système détecte automatiquement la fréquence DRAM.

Il montre la fréquence ajustée de la mémoire. Lecture uniquement.

▶ DRAM Timing Mode

Ce domaine est capable de détecter automatiquement le DRAM timing.

▶ Advanced DRAM Configuration

Appuyez sur pour entrer dans le sous-menu.

▶ Command Rate

Ce réglage contrôle le taux d'ordre DRAM.

▶tCL

Il contrôle la latence CAS, qui détermine le retard du timing (en cycle d'horloge) avant que le SDRAM commence un ordre de lecture après l'avoir reçu.

▶ tRCD

Quand le DRAM est rafraîchi, les rangs et les colonnes sont tous adressés séparément. Cet article vous permet de déterminer le timing de la transition de RAS (row address strobe) à CAS (column address strobe). Moins fonctionne l'horloge, plus vite est la performance de DRAM.

▶ tRP

Cet article contrôle le numéro de cycles pour que le Row Address Strobe (RAS) soit autorisé à pré-charger. S'il n'y a pas assez de temps pour que le RAS accumule sa charge avant le rafraîchissement de la DRAM, le rafraîchissement peut être incom- plet et le DRAM peut échouer à retirer les données. Cet article s'applique seulement quand le DRAM synchrone est installé dans le système.

▶ tRAS

L'article détermine le temps que le RAS prend pour lire ou écrire une cellule de mémoire.

▶ tRTP

L'interval de temps entre un ordre de lire et un ordre de précharge.

▶ tRC

Ce réglage détermine le numéro minimum des cycles d'horloge qu'un rang de mémoire prend pour compléter un cycle plein, de l'activité du rang jusqu'au précharge du rang d'activité.

▶ tWR

L'intervalle de temps minimum entre la fin d'apparition d'écriture de données et le début de l'ordre de précharge. Permet aux amplificateurs sensitifs de restaurer les données aux cellules.

▶ tRRD

Spécifie le retard active-à-active des différentes banques.

▶ tWTR

L'intervalle temps minimum entre la fin d'apparition d'écriture de données et le début

de l'ordre de pré-charge. Permet au pont I/O de faire sur-fonctionner l'amplificateur sensitif avant qu'un ordre de lecture commence.

▶ tRFC

Ce réglage détermine le temps que RFC prend pour lire ou écrire une cellule de mémoire.

Appuyez sur pour entrer dans le sous-menu. Et vous pouvez régler le timing de mémoire avancé pour chaque canal.

▶ tRWTT02/ tWRRD2/ tWRWR2/ tRDRD2

Ces menus servent à régler le timing de mémoire pour canal 1/2 de la mémoire.

▶DCT Unganged Mode

Cette fonction sert à intégrer deux 64-bit DCTs dans un interface de 128-bit.

▶ Bank Interleaving

Bank Interleaving est un paramètre important pour améliorer la capacité d'overclocking de la mémoire. Il permet au système d'accéder à multiples banques simultanément.

▶ HT Link Speed

Cet article vous permet de régler la vitesse du Hyper-Transport Link. Mise en [Auto], le système détecte automatiquement la vitesse du HT link.

Il montre la fréquence ajustée du HT Link. Lecture uniquement.

▶ CPU Core Control

Ce menu vous permet de choisir le nombre des coeurs actifs du processuer.

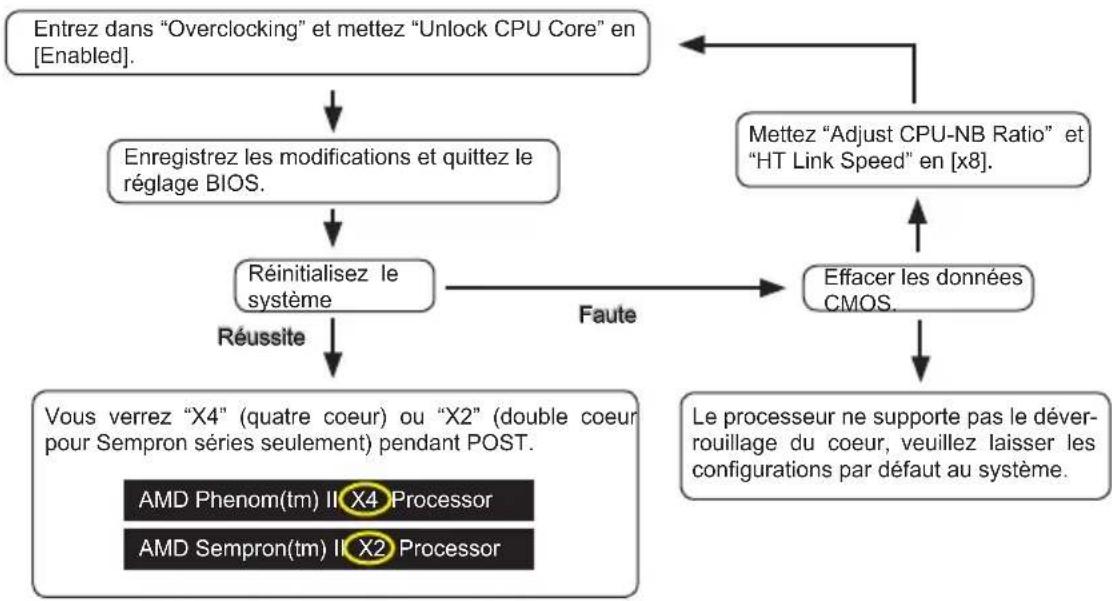

▶ Unlock CPU Core

Cet article sert à déverrouiller le coeur du CPU. Veuillez vous référer aux procédures ci-dessous pour le déverrouiller dans le réglage BIOS.

Important

• Le comportement du coeur de processeur déverrouillé dépend des capacités et caractéristiques du processeur ; il n'est pas garanti.
• Si jamais le système semble instable, à cause des caractéristiques du processeur éventuellement, veuillez récupérer les configurations par défaut au système.
• Vous pouvez aussi vérifier le nombre des coeurs dans la table de performance du Gestionnaire des tâches de Windows.

▶ OC Genie Lite

La mise en [Enabled] de cet article permet au système de détecter l'horloge du FSB maximum et d'overclocker automatiquement. Si l'overclocking échoue, vous pouvez essayer une horloge du FSB moins haut pour y réussir.

▶ Spread Spectrum

Lorsque le générateur d'horloge de la carte mère fonctionne, les valeurs extrêmes (spikes) créent des interférences électromagnétiques EMI (Electromagnetic Interference). La fonction Spread Spectrum réduit ces interférences en réglant les impulsions pour que les spikes des impulsions sont réduits au courbes plus plates.

Important

• Si vous n'avez pas de problème d'EMI, laissez l'option sur [Disable], ceci vous permet d'avoir une stabilité du système et des performances optmales. Dans le cas contraire, choisissez Spread Spectrum pour réduire les EMI.
• Plus la valeur Spread Spectrum est importante, plus les EMI sont réduites, et le système devient moins stable. Pour la valeur Spread Spectrum la plus convenable, veuillez consulter le reglement EMI local.
• N'oubliez pas de désactiver la fonction Spread Spectrum si vous êtes en train d'overclocker parce que même un battement léger peut causer un accroissement temporaire de la vitesse de l'horloge qui verrouillera votre processeur overclocké.

Ces articles servent à ajuster la tension du CPU, de la mémoire et de la puce.

Appuyez sur pour entrer dans le sous-menu.

Appuyez sur pour entrer dans le sous-menu. Dans le sous-menu, ces articles servent à sauvegarder les réglages actuels, et vous pouvez charger les réglages du profil enregistré.

▶ OC Retry Count

Lorsque l'overclocking échoue, la mise en [1, 3] de ce menu permet au système de redémarrer 1/3 fois avec la même configuration overclockée. Si l'overclocking échoue toujours, le système se met aux valeurs par défaut.

Appuyez sur pour entrer dans le sous-menu. Le sous-menu montre l'information du CPU installé.

Appuyez sur pour entrer dans le sous-menu. Ce sous-menu montre les technologies que le CPU installé supporte. Lecture uniquement.

▶ MEMORY-Z

Appuyez sur pour entrer dans le sous-menu.

▶DIMM1\~4 Memory SPD

Appuyez sur pour entrer dans le sous-menu. Le sous-menu affiche les informations de la mémoire installée.

▶ CPU Features

Appuyez sur pour entrer dans le sous-menu.

▶AMD Cool'n'Quiet

Cette Technologie Cool'n' Quiet peut effectivement et dynamiquement diminuer la vitesse du CPU et la consommation d'alimentation.

Important

Afin d'assurer que la fonction Cool'n'Quiet est activée et qu'elle marchera correctment il est nécessaire de confirmer doublement que :

• Fonctionnez les réglages du BIOS, choisissez Overclocking Menu. Sous Overclocking Menu, trouvez CPU Feature > AMD Cool'n'Quiet, mettez celui-là "Enabled".
• Entrez dans Windows, choisissez [Start]->[Settings]->[Control Panel]->[Power Options]. Entrez dans Power Options Properties, et choissez Minimal Power Management sous Power schemes.

▶C1E

Activer cet article pour lire la consommation d'alimentation du CPU lors de l'arrêt. Pas tous les processeurs supportent Enhanced Halt state (C1E).

▶ SVM Mode

Cet article vous permet d'activer/ désactiver AMD SVM (Secure Virtual Machine) Mode.

▶ IOMMU Mode

Cet article vous permet d'activer/ désactiver IOMMU (I/O Memory Management Unit) pour I/O virtualization.

▶ HT Link Control

Appuyez sur pour entrer dans le sous-menu.

Ces articles vous permettent de rélger le largeur du Hyper-Transport Link. Mis en [Auto], le système détectera automatiquement le largeur HT link.

Information Logiciel

Sortez le DVD Pilote/ Service, qui est inclus dans la boîte de la carte mère et placez-le dans le DVD-ROM. L'installation va automatiquement se déclencher, cliquez sur le pi - lote ou sur l'utilitaire et suivez le pop-up de l'écran pour accomplir l'installation. Le DVD de Pilote/Service contient :

• Menu Pilote : Il montre les pilotes disponibles. Installez le pilote si vous le souhaitez pour activer le dispositif.
• Menu de service : Il montre les applications logicielles supportées par la carte mère.
• Menu service de base : Connectez-vous au site Web officiel de MSI par ce menu.
• Menu d'information du produit : Il montre les nouvelles informations sur le produit MSI.
• Menu de sécurité : Il fournit la programme d'antivirus.

Important

Veuillez consulter le site Web de MSI pour obtenir les derniers pilotes et BIOS pour une meilleure performance du système.
