Тип продукта	Материнская плата
Бренд	MSI
Модель	990XAGD55
Сокет процессора	AM3+
Поддерживаемые процессоры	AMD® FX / Phenom™ II / Athlon™ II / Sempron™
Чипсет	North Bridge: AMD® 990X, South Bridge: AMD® SB950
HyperTransport	HyperTransport™ 3.0 до 5.2 GT/s
Тип памяти	DDR3 SDRAM
Поддерживаемые частоты памяти	2133*(OC)/1866/1600/1333/1066/800 MHz
Максимальный объем памяти	32 ГБ (4 x 8 ГБ)
Слоты памяти	4 x DDR3 DIMM, двухканальный
Разъемы SATA	6 x SATA 6 Гбит/с (SATA1~6) поддержка RAID 0/1/5/10
Порты USB	8 USB 2.0 (задние) + 2 USB 3.0 (задние) + 2 внутренних разъема USB 2.0
Аудио	Realtek® ALC892, 8 каналов HD
LAN	Realtek® RTL8111E, 10/100/1000 Мбит/с
Слоты расширения	2 x PCIe x16 (x16/x0 или x8/x8), 4 x PCIe x1, 1 x PCI
Известные внутренние разъемы	TPM, последовательный порт, S/PDIF out, датчик вскрытия корпуса, передняя аудиопанель
Форм-фактор	ATX
Размеры (Д x Ш)	30.5 см x 24.4 см
Требуемое питание	ATX 24-pin + 8-pin 12V
Особые функции	Разгон, OC Genie Lite, фазы Green Power, M-Flash
Обслуживание и чистка	Отключайте перед чисткой. Используйте сухую ткань. Избегайте влажности.
Безопасность	Остерегайтесь перегрева; используйте вентилятор CPU. Соблюдайте меры ESD.
Запчасти и ремонтопригодность	Обращайтесь в сервисную службу MSI за запчастями. Не пытайтесь выполнять неавторизованный ремонт.

Часто задаваемые вопросы - 990XAGD55 MSI

Какой процессор совместим с материнской платой MSI 990XAGD55?

Эта материнская плата поддерживает процессоры AMD® FX, Phenom™ II, Athlon™ II и Sempron™ с разъемом AM3+. Проверьте список совместимости на сайте MSI.

Как правильно установить оперативную память?

Устанавливайте планки DDR3 в слоты DIMM, соблюдая ориентацию выреза. Для двухканального режима используйте слоты DIMM1/DIMM3 или DIMM2/DIMM4 с одинаковыми планками.

Как сбросить CMOS на этой материнской плате?

Вы можете сбросить CMOS, нажав кнопку Clear CMOS на задней панели (при выключенном питании) или используя перемычку JBAT1, замкнув контакты 2-3 на несколько секунд.

Как включить автоматический разгон?

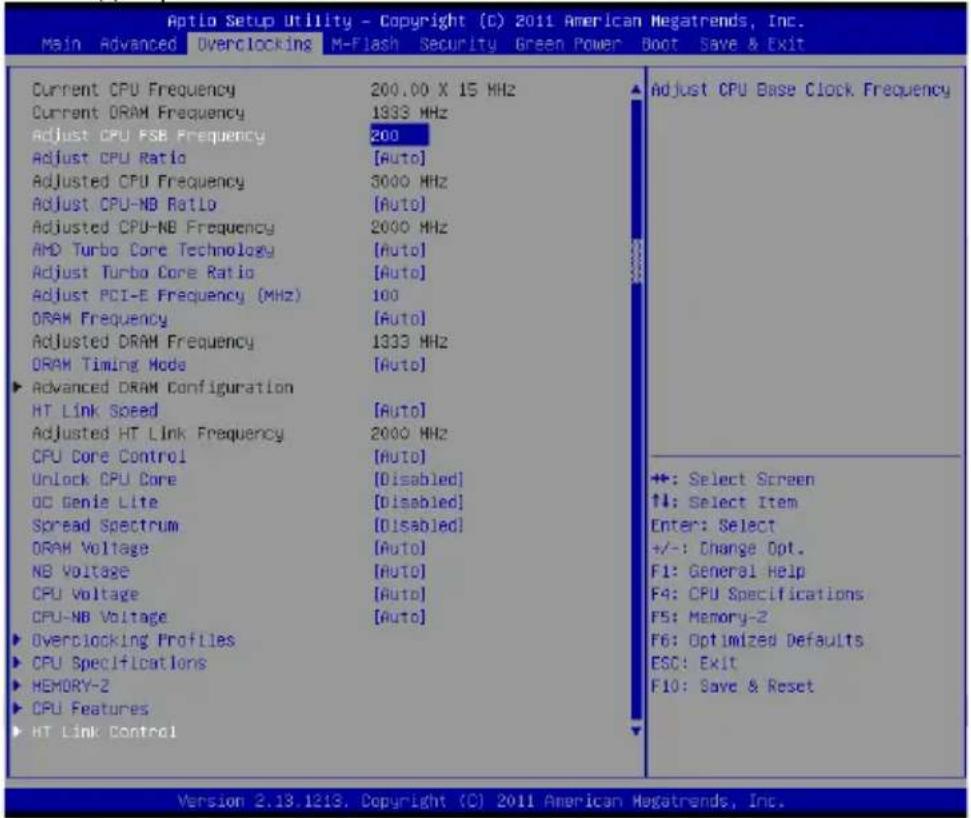

В BIOS перейдите в Overclocking > OC Genie Lite и установите значение Enabled. Система автоматически настроит частоту FSB для повышения производительности.

Что делать, если компьютер не запускается после разгона?

Выключите питание, нажмите кнопку Clear CMOS или замкните JBAT1 для восстановления настроек по умолчанию. Затем попробуйте перезагрузить.

Какие разъемы питания необходимы?

Материнская плата требует 24-контактный разъем питания ATX (JPWR1) и 8-контактный разъем 12V (JPWR2). Можно использовать 20-контактный ATX, но не рекомендуется.

Как подключить переднюю панель (кнопки, светодиоды)?

Подключите кабели корпуса к разъемам JFP1 и JFP2. Схема напечатана на материнской плате или в руководстве: Power Switch, Reset, Power LED, HDD LED.

Какая поддержка RAID?

Шесть портов SATA (SATA1~6) чипсета AMD® SB950 поддерживают режимы RAID 0, 1, 5 и 10. Настройте RAID в BIOS.

Как обновить BIOS?

Используйте функцию M-Flash в BIOS. Поместите файл BIOS (формат FAT/FAT32) на USB-накопитель, затем запустите M-Flash и выберите файл для прошивки.

Что делать, если система показывает 'Press DEL to enter Setup'?

Немедленно нажмите клавишу Del при запуске для входа в BIOS. Если сообщение исчезло, перезагрузите и повторите попытку.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 990XAGD55 MSI

Компания MSI предпринимает активные действия по защите окружающей среды, поэтому напоминаем вам, что...

В соответствии с директивой Европейского Союза (EC) по предотвращению загрязнения окружающей среды использованным электрическим и электронным оборудованием (директива WEEE 2002/96/EC), вступающей в силу 13 августа 2005 года, изделия, относящиеся к электрическому и электронному оборудованию, не могут рассматриваться как бытовой мусор, поэтому производители вышеперечисленного электронного оборудования обязаны принимать его для переработки по окончании срока службы. MSI обязуется соблюдать требования по приему продукции, проданной под маркой MSI на территории EC, в переработку по окончании срока службы. Вы можете вернуть эти изделия в специализированные пункты приема.

ESPAÑOL

Размещение компонентов системной платы ...... Ru-4

Отверстия для винтов.... Ru-5

CPU (Центральный процессор)...... Ru-6

Память....Ru-9

Разъем питания....Ru-11

Задняя панель ...... Ru-12

Коннекторы ...... Ru-14

Перемычки....Ru-19

Слоты ...... Ru-20

Световые индикаторы ...... Ru-21

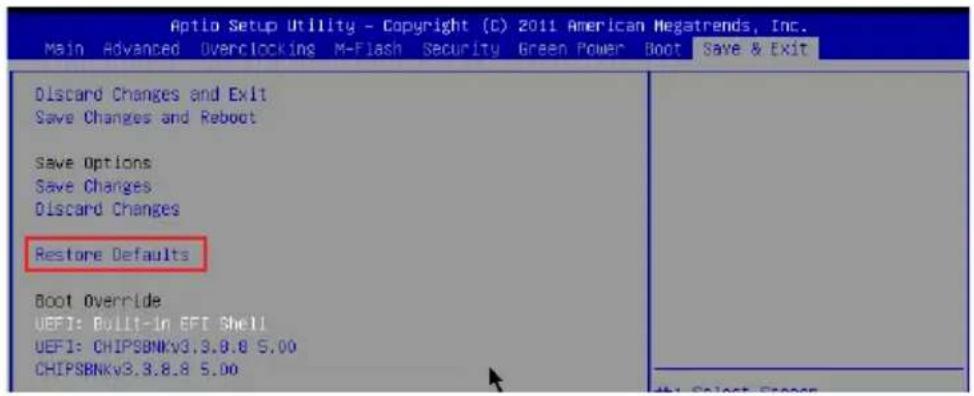

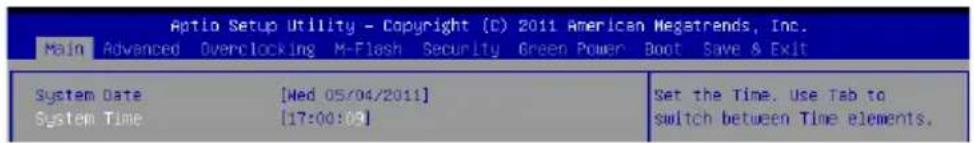

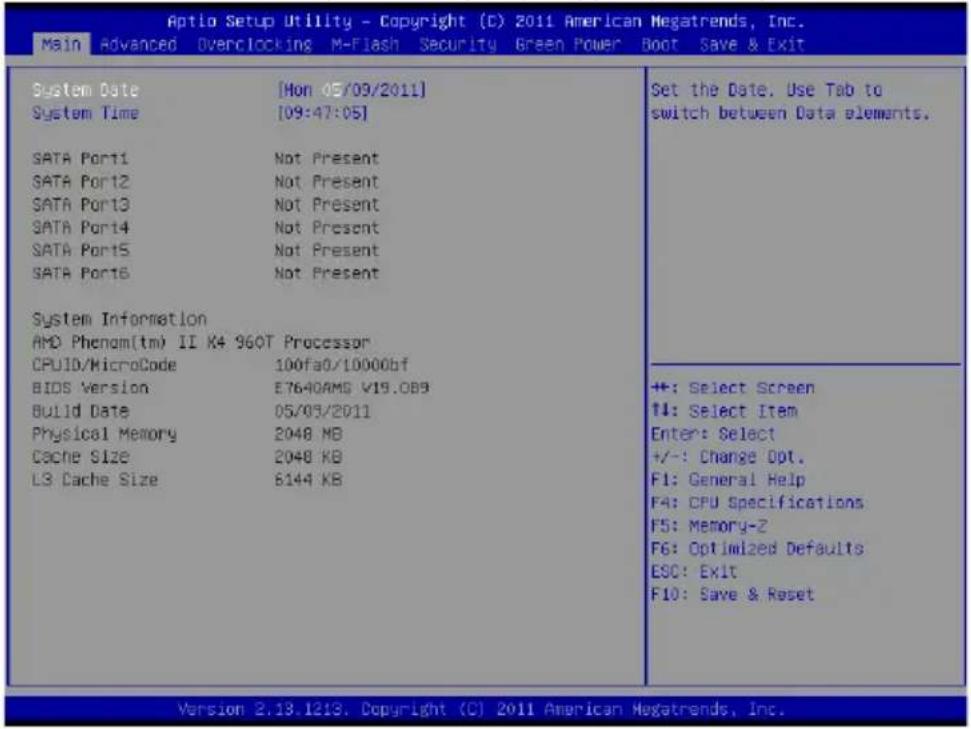

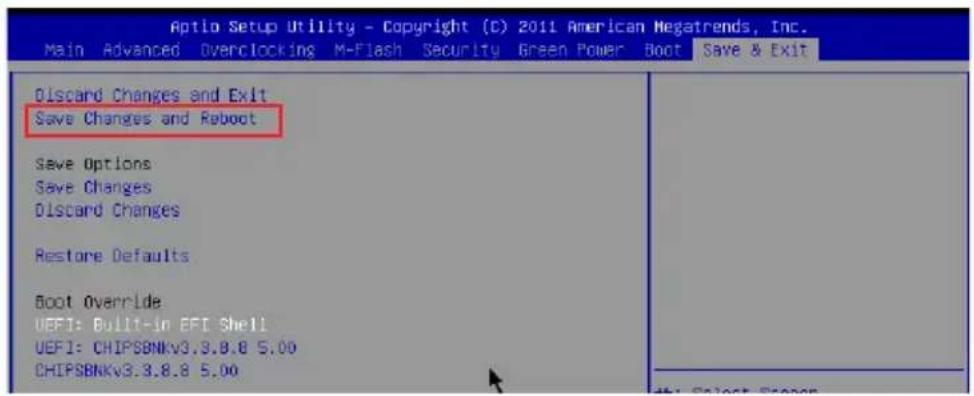

Настройка BIOS ...... Ru-23

Сведения о программном обеспечении ...... Ru-32

■ Процессоры AMD® FX / Phenom™ II / Athlon™ II / Sempron™ в конструктиве AM3+ (Для получения самой новой информации о CPU, посетите сайт http://www.msi.com/service/cpu-support/)

HyperTransport

■ HyperTransport™ 3.0, поддержка скорости до 5.2 ГТ/с

Чипсет

■ Северный мост: AMD® 990X

■ Южный мост: AMD® SB950

Память

- DDR3 2133 *(OC)/ 1866/ 1600/ 1333/ 1066/ 800 SDRAM (32 ГБ Max) - 4 слота DDR3 DIMM, поддержка 2-х канального режима *(OC = разгон, за дополнительной информацией о совместимых компонентах посетите сайт http://www.msi.com/service/test-report/)

LAN

■ Поддержка PCIe Gb LAN (10/100/1000) на чипсете Realtek® RTL8111E

Аудио

- Аудио кодек высокой дефиниции Realtek® ALC892 - 8-канальное аудио с гибким переназначением разъемов

SATA

■ 6 портов SATA 6Гб/с (SATA1\~6) на чипсете AMD® SB950 ■ Поддержка Горячей Замены & асинхронного сообщения

USB 3.0

■ SATA1\~6 поддерживают режимы RAID 0/ 1/ 5/ 10 на чипсете AMD®SB950

Коннекторы

■ Задней панели

• 1 PS/2 порт клавиатуры/ мыши
• 1 кнопка сброс CMOS
• 1 порт коаксиального S/PDIF-Out
• 1 порт оптического S/PDIF-Out
• 8 портов USB 2.0
• 2 порта USB 3.0
• 1 порт LAN
• 6 звуковых разъемов с гибким переназначением

■ Разъемы, установленные на плате

• 2 разъема USB 2.0
• 1 разъем последовательного порта
• 1 разъем датчика открывания корпуса
• 1 разъем S/PDIF-Out
• 1 разъем для подключения аудио на передней панели
• 1 разъем ТРМ Модуля

Слоты

■ 2 слота PCIe x16

- Если две видеокарты установленны в оба слота PCIe x16, пропускная способность этих двух слотов PCIe 2.0 x16 будет автоматически сконфигурирована из x16/ x0 в x8/ x8

■ 4 слота PCIe x1

■ 1 слот PCI, поддержка интерфейса PCI шины с питанием 3.3V/5V

Форм Фактор

■ ATX (24.4cm X 30.5 cm)

Крепление

■ 9 отверстий для крепления

Помощь в приобретении дополнительных аксессуаров и поиске номера изделия можно найти по адресу

http://www.msi.com/index.php

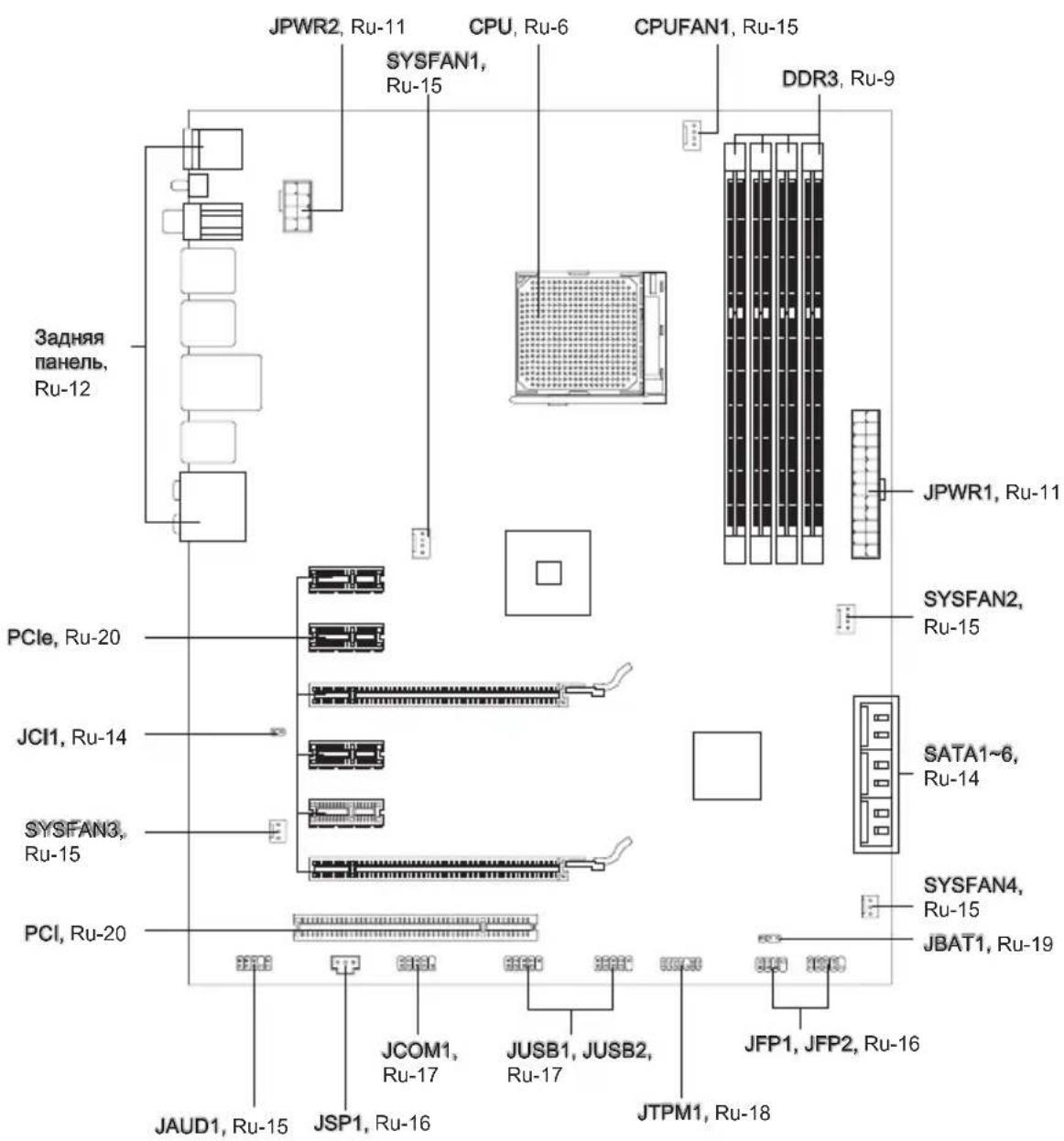

Размещение компонентов системной платы

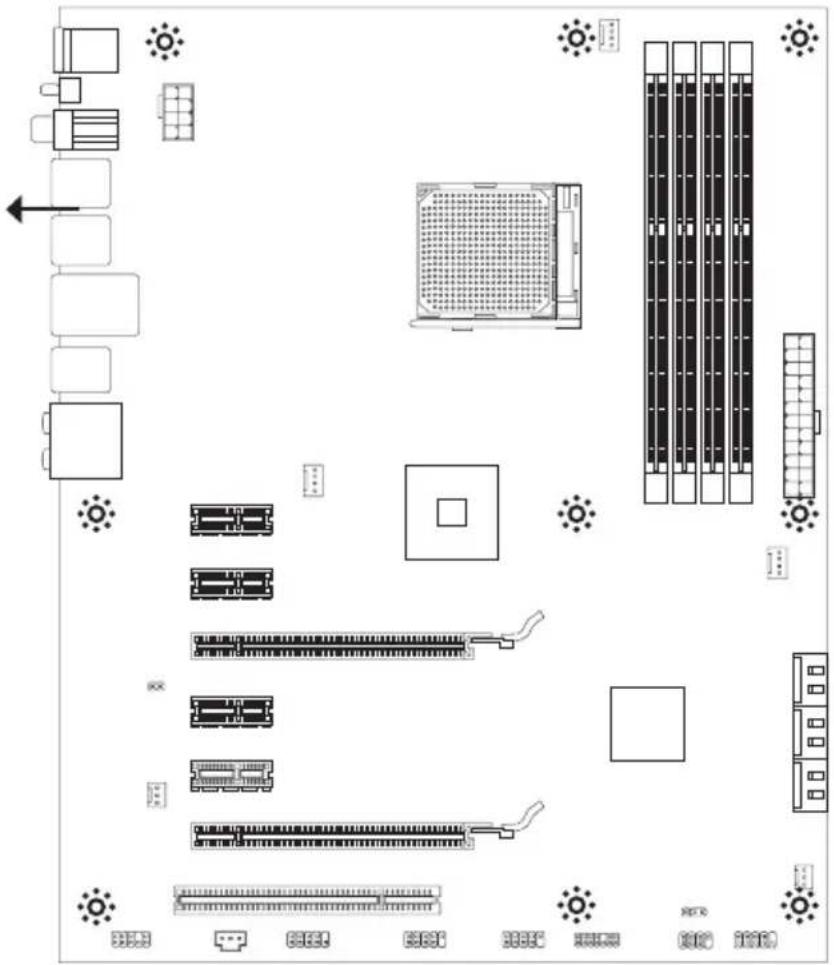

Отверстия для винтов

При установке системной платы нужно вставить её в корпус в правильном направлении. Размещения отверстий для винтов показаны ниже.

Боковые стороны следует против заднего корпуса, размещение для протектора входа/выхода корпуса.

Следуйте указаниям выше указанно для установки держателей в правильном месте в корпусе и затем ввинтите винты через отверстия для винтов в держатели.

Внимание

• Во избежание повреждений к системной плате, любой контакт между проводками системной платы и корпусом или необязательный держатель установлен в корпусе запрещен.
• Убедитесь в том, что на системной плате или в корпусе нет никакого металлического компонента, который может вызвать закорачивание системной плате.

CPU (Центральный процессор)

При установке CPU, чтобы уберечь процессор от перегрева, не забудьте установить процессорный купер. Если у вас нет процессорного кулера, пожалуйста, свяжитесь с дилером с целью приобретения и его установки до того, как включите компьютер.

Последнюю информацию о поддержке процессоров можно получить на сайте http://www.msi.com/service/cpu-support/

Внимание

Перегрев

Перегрев может серьёзно повредить центральный процессор. Чтобы уберечь процессор от перегрева, убедитесь в том, что процессорный кулер работает нормально. Для улучшения теплоотвод необходимо нанести слой теплопроводящей пасты (или теплопроводящей ленты) между процессором и радиатором.

Замена CPU

При замене CPU, во избежание его повреждения, обязательно отключите источник питания или выньте вилку блока питания из розетки.

Разгон

Эта системная плата поддерживает "разгон". Убедитесь, что компоненты системы способны работать в таких нестандартных режимах при разгоне. Не рекомендуется использовать продукт в режимах, не соответствующих указанным в спецификациях. Мы не гарантируем защиту от повреждений и рисков, вызванных неправильной эксплуатацией и установкой параметров с превышением характеристик.

Внешний вид процессора АМ3+

Чтобы увеличить теплорассеивание, убедитесь в том, что нанесен слой теплопроводящей пасты на процессоре.

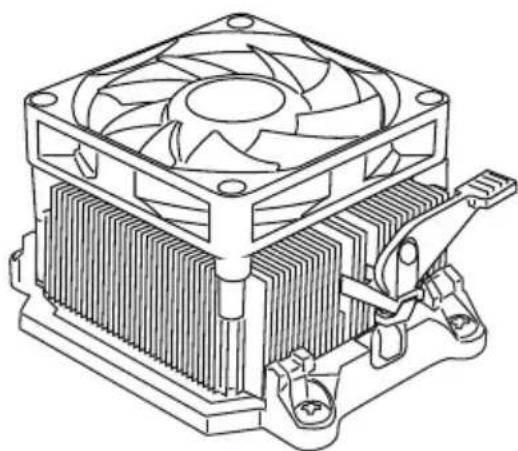

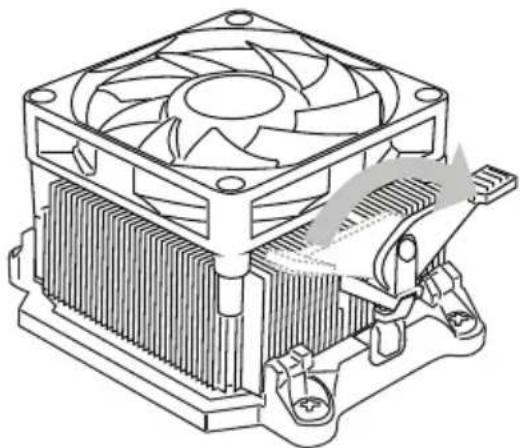

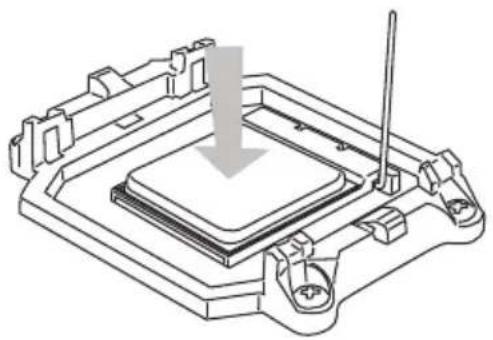

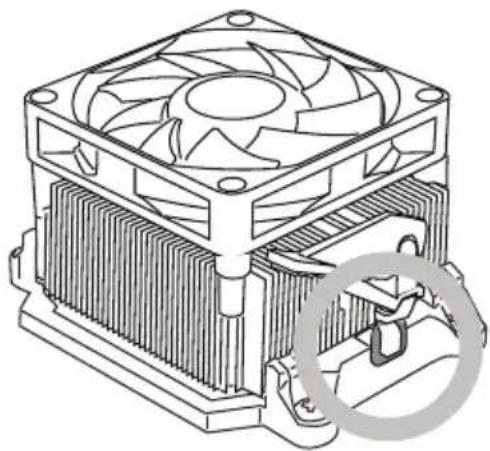

Установка процессора и вентилятора

Во избежание перегрева при работе обязательно установите вентилятор процессора. Одновременно, чтобы улучшить теплоотвод, убедитесь в том, что нанесён слой теплопроводящей пасты на процессоре перед установкой вентилятора.

Следуйте данным указаниям для правильной установки. Неправильная установка приведет к повреждению процессора и системной платы.

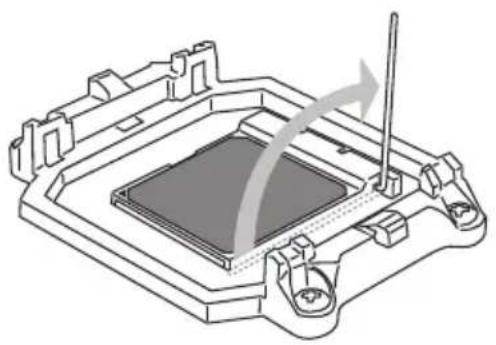

1. Поднимите в вертикальное положение рычажок, находящийся сбоку разъема.

2. Обратите внимание на золотую стрелку (gold arrow) на CPU. Она должна быть расположена так, как показано на рисунке. CPU можно вставить только при его правильной ориентации.

1. Актуратравильнойте СВцов разСВМу его контакты полностью войдут в разъем, и их не будет видно. Помните, что любое применение силы при установке CPU может вызвать серьёзные повреждения системной платы.

4. и опустите рычажок. Поскольку CPU при опускании рычажка может переместиться, осторожно прижмите CPU пальцами в центре так, чтобы он правильно и полностью зафиксировался в разъеме.

1. Заямечажитеятвенидрулойнарядите крепления. Вначале зацепите один его край.

1. Под莉коигруйтабфадиветолятора дальнейшим поворотом рычага.

6. чтобы установить радиатор на узел крепления. Найдите рычаг фиксации и поднимите его.

8. CPU к соответствующему разъему системной платы.

При отсоединении фиксирующего рычага необходимо соблюдать осторожность, так как рычаг подпружинен и при отпускании он вернется с исходное положение.

Память

Слоты DIMM используются для установки модулей памяти. За дополнительной информацией о совместимых компонентах обратитесь на сайт

http://www.msi.com/service/test-report/

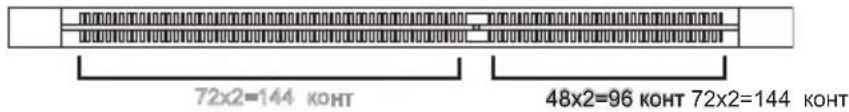

DDR3
240-конт, 1.5V

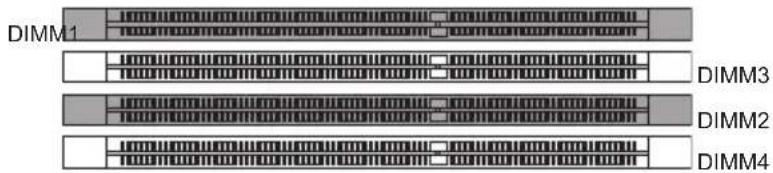

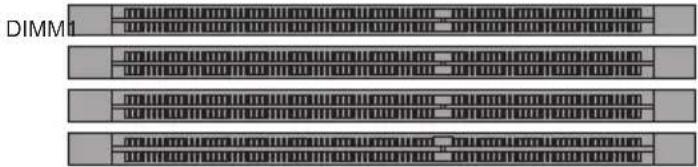

Правила установки модулей памяти для работы в двухканальном режиме

В двухканальном режиме модули памяти могут передавать и принимать данные по 2 шинам одновременно. При использовании двухканального режима производительность системы повышается. Ниже приведены правила заполнения слотов памяти для работы в двухканальном режиме.

①

②
DIMM3
DIMM2
DIMM4

Внимание

• Модули DDR3 не взаимозаменяемы с модулями DDR2, и стандарт DDR3 не имеет обратной совместимости. Следует всегда устанавливать модули памяти DDR3 в разъемы DDR3 DIMM.
• Для работы в двухканальном режиме убедитесь, что в разъемах разных каналов у вас установлены модули одного типа и одинаковой емкости.
• Чтобы система загрузилась, вначале установите модули в разъем DIMM1.
• Из-за специфики распределения системных ресурсов чипсета, объём доступной памяти может максимально составить 31+ГБ (но не 32ГБ) при установке модулей памяти 8ГБ в каждый из слотов.

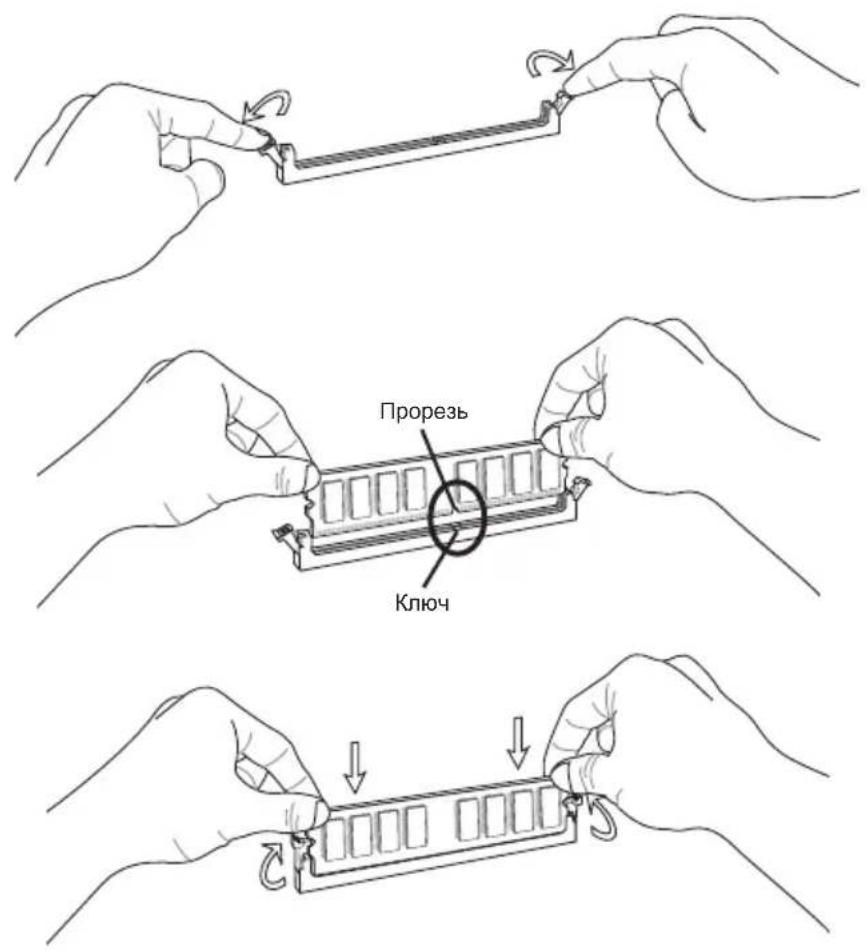

Установка модулей памяти

1. Модули памяти имеют одну прорезь в средней части. Модуль войдет в разьем только при правильной ориентации.
2. Вставьте модуль в DIMM слот в вертикальном направлении. Затем нажмите на него, чтобы золоченые контакты глубоко погрузились в DIMM слот. Если модуль памяти вставлен правильно, то пластиковые защелки на обоих концах закроются автоматически.
3. Вручную убедитесь, что модуль закреплен в слоте DIMM защелками с обеих сторон.

Внимание

Золотые контакты едва видны, если модули памяти правильно размещены в DIMM слоте.

Разъем питания

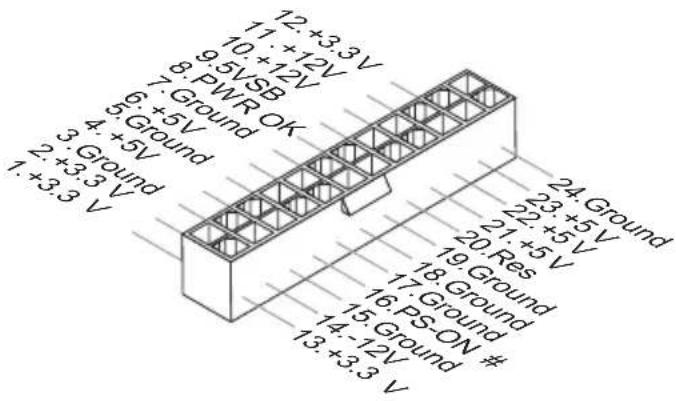

24-контактный разъем питания ATX: JPWR1

Этот разъем позволяет подключить 24-контактный коннектор питания АТХ. Для его подключения убедитесь, что коннектор и контакты разъема правильно сориентированы. Затем плотно вставьте его в разъем на системной плате. Вы также можете использовать 20-контактный АТХ блок питания. При использовании 20-контактного разъема, подключайте его вдоль контактов 1 и 13.

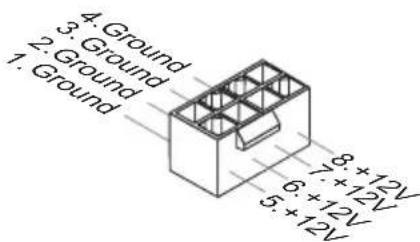

8-контактный разъем питания ATX: JPWR2

Этот разъем питания используется для обеспечения питания процессора 12V.

Убедитесь в том, что все разъемы подключены к источникам питания АТХ для стабильной работы системной платы.

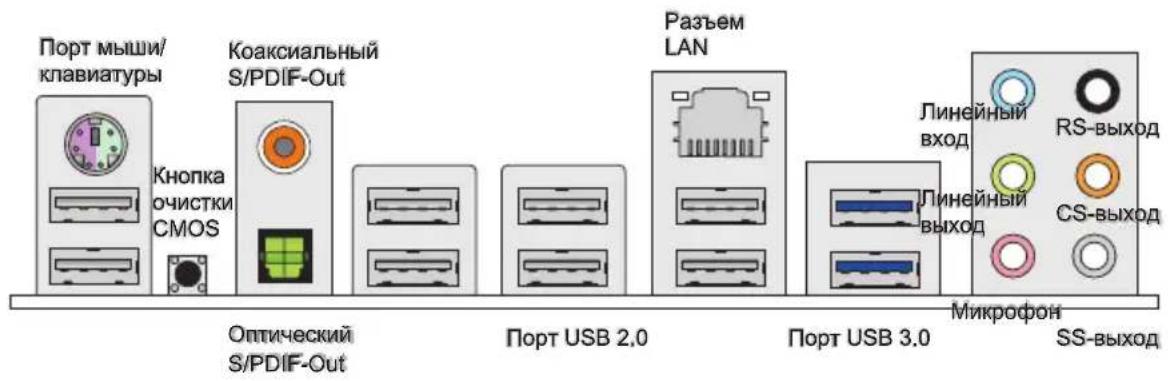

Задняя панель

▶ Порт мыши/ клавиатуры

Стандартные разъемы DIN PS/2 ^® для подключения мыши/клавиатуры с интерфейсом PS/2 ^® .

На плате установлена CMOS память с питанием от батарейки, хранящая данные о конфигурации системы. Данные, хранящиеся в CMOS памяти, требуются компьютеру для загрузки операционной системы при включении. Если требуется очистить CMOS память и стереть данные о конфигурации системы, нажмите эту кнопку.

Внимание

• Перед сбросом данных CMOS убедитесь в том, что питание системы выключено.
- После нажатия кнопки и стриания данных в выключенном состоянии (G3), система загрузится автоматически.

▶ Коаксиальный S/PDIF-Out

Этот разъем S/PDIF (Sony & Philips Digital Interconnect Format) используется для передачи звука в цифровом формате через коаксиальный кабель.

▶ Оптический S/PDIF-Out

Этот разъем S/PDIF (Sony & Philips Digital Interconnect Format) используется для передачи звука в цифровом формате через оптоволоконный кабель.

▶ Port USB 2.0

USB порт (Universal Serial Bus) позволяет подключать такие USB устройства, как клавиатура, мышь и т.д. Поддержка скорости передачи данных до 480Мб/с (Hi-Speed).

▶ Порт USB 3.0

Порт USB 3.0 является обратно совместимым устройством с USB 2.0. Поддержка скорости передачи данных до 5 Gbit/s (SuperSpeed).

Внимание

Если вы собираетесь использовать устройство USB 3.0, вам нужно подключить кабель USB 3.0 к разъему USB 3.0.

▶ Разъем LAN

Стандартный разъем RJ-45 для подключения ккёлт. локальной вычислительной сети (LAN). К нему подключается кабель локальной сети.

LED Цвет Состояние LED Описание
Лев.Жёлт.Нет LAN соединение не установлено.
				Есть(постоянно) LAN соединение установлено.
				Есть(ярче & мигает) Связь с другим компьютером по LAN.
Лев.Зелён.Нет		Скорость передачи 10 Мб/с.
		Есть Скорость передачи 100 Мб/с.
		Оранж.Есть Скорость передачи 1000 Мб/с.

▶ Аудио разъемы

Эти разъемы используются для подключения звуковых устройств. Разъемы, выполняющие разные функции, имеют различные цвета.

■ Вход аудио (Голубой) - Линейный вход, используется для подключения внешего CD проигрывателя, магнитофона или других звуковых устройств.
■ Выход аудио (Зелёный) - Линейный выход для подключения наушников или колонок.
■ Микрофон (Розовый) - Разъем для подключения микрофона.
■ Выход RS (Чёрный) - Выход на задние колонки в режиме 4/5.1/7.1.
■ Выход CS (Оранжевый) - Выход на центральную колонку и сабвуфер в режиме 5.1/7.1.
■ Выход SS (Серый) - Выход на боковые колонки в режиме 7.1.

Коннекторы

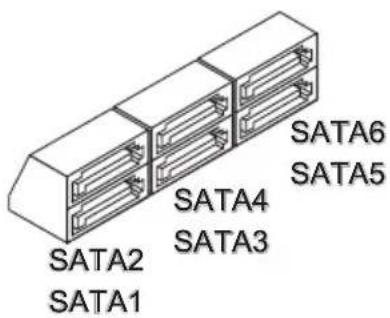

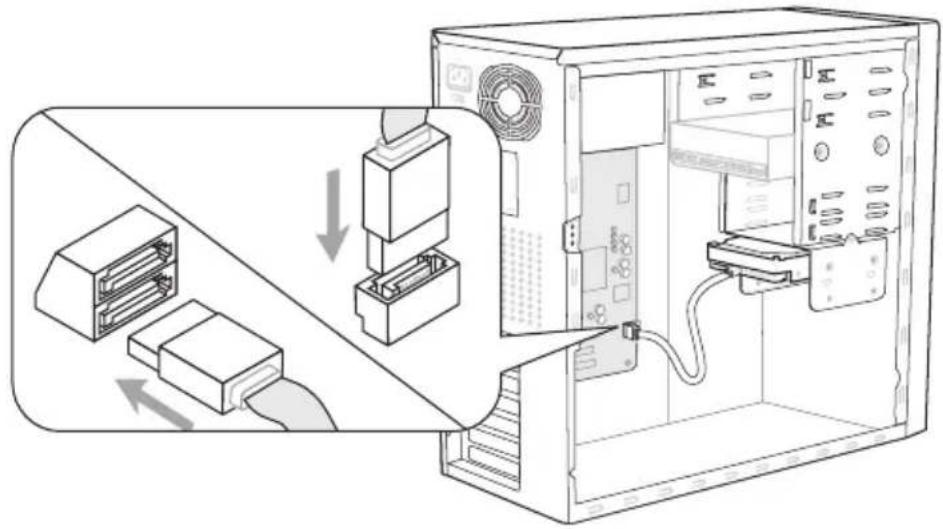

Разъем Serial ATA: SATA1\~6

Данный разъем является высокоскоростным портом интерфейса Serial ATA. Любой разъем Serial ATA может соединяться с одним устройством Serial ATA.

* Компоненты системной платы в изображении только для справки.

SATA1\~6 (6Гб/с) работают на чипсете SB950

Внимание

Избегайте, пожалуйста, резких изгибов кабеля Serial ATA. В противном случае могут возникнуть потери данных при передаче.

Разъем датчика открывания корпуса: JCI1

К этому коннектору подключается кабель датчика, установленного в корпусе. При открывании корпуса его механизм активизируется. Система запоминает это событие и выдает предупреждение на экран. Предупреждение можно отключить в настройках BIOS.

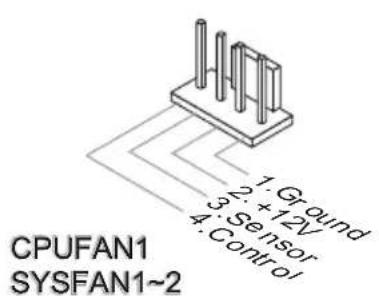

Разъемы питания вентиляторов: CPUFAN1, SYSFAN1\~4

Разъемы питания вентиляторов поддерживают вентиляторы с питанием +12В. При подключении необходимо помнить, что красный провод подключается к шине +12В, черный - к земле GND. Если на системной плате установлена микросхема аппаратного мониторинга, необходимо использовать специальные вентиляторы с датчиками скорости для реализации функции управления вентиляторами.

Внимание

• Чтобы узнать о моделях подходящих вентиляторов, обратитесь, пожалуйста, на официальный веб сайт или проконсультируйтесь с продавцом.
• CPUFAN1, SYSFAN1, SYSFAN2 поддерживает управление скоростью вращения вентилятора. Для автоматического контроля скорости вентилятора процессора, зависящей от температуры процессора и системы, можно установить Control Center.
• Разъемы CPUFAN1, SYSFAN1, SYSFAN2 поддерживают вентиляторы, как с 3, так и с 4 контактами.

Выносной разъем аудио: JAUD1

Этот коннектор позволяет подключить выносной разъем аудио на передней панели и соответствует руководству Intel® Front Panel I/O Connectivity Design.

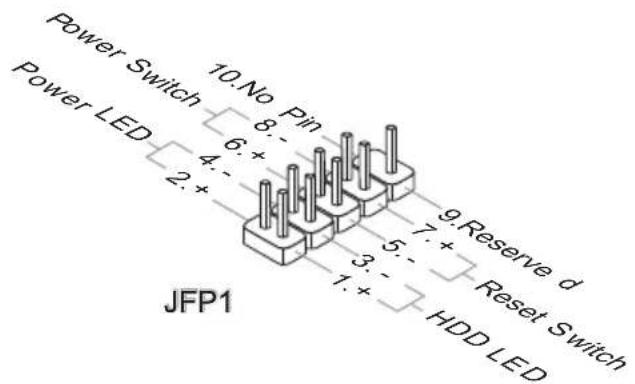

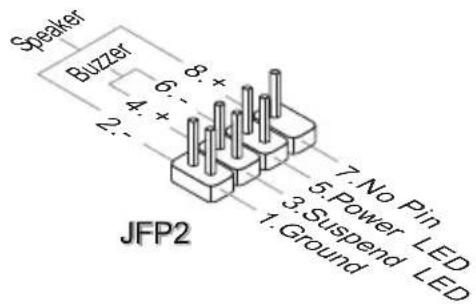

Коннекторы передней панели: JFP1, JFP2

Эти коннекторы используются для подключения кнопок и индикаторов, расположенных на передней панели корпуса. Коннектор JFP1 соответствует руководству Intel® Front Panel I/O Connectivity Design.

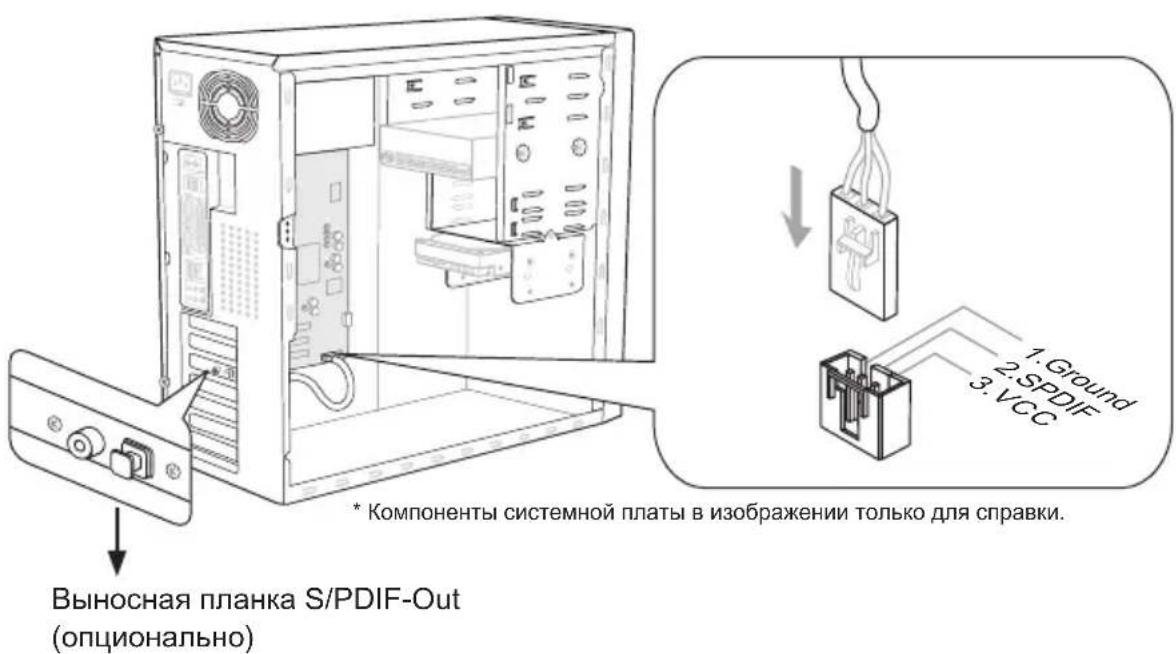

Разъем S/PDIF-Out: JSP1

Этот разъем используется для подключения интерфейса S/PDIF (Sony & Philips Digital Interconnect Format) для передачи звука в цифровом формате.

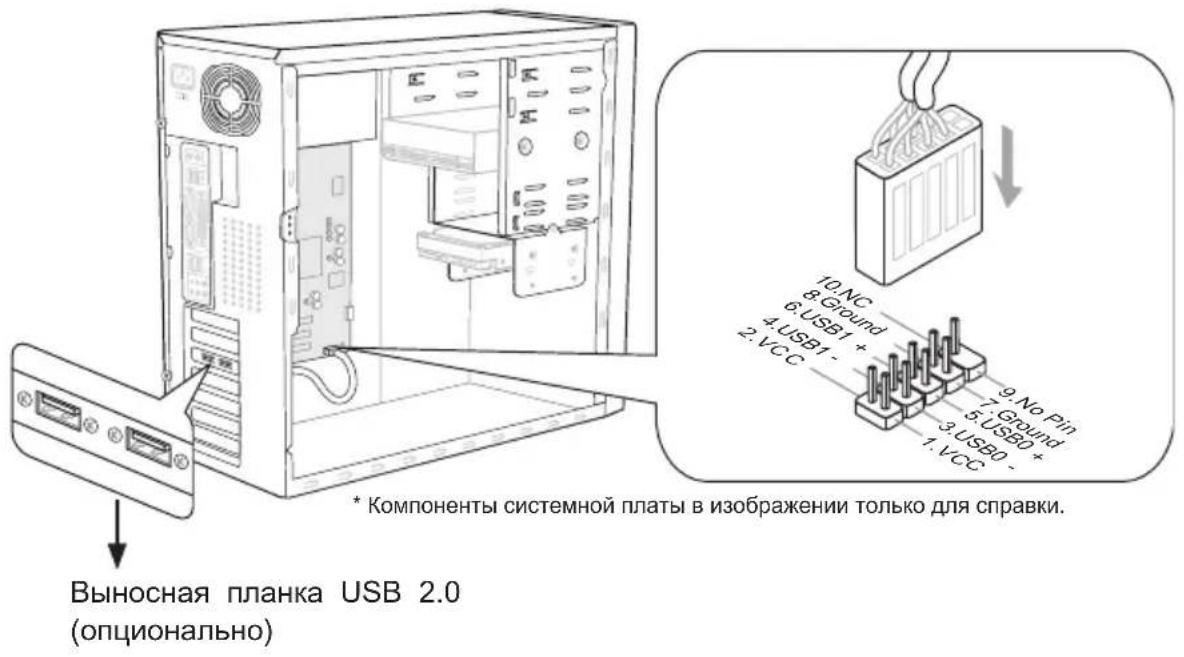

Разъем USB передней панели: JUSB1, JUSB2

Разъем, соответствует спецификации Intel® I/O Connectivity Design, идеально подходит для подключения таких высокоскоростных периферийных устройств, как USB HDD, цифровые камеры, MP3 плееры, принтеры, модемы и им подобные.

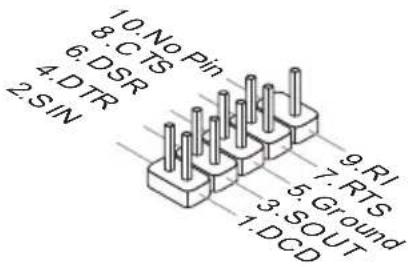

Разъем последовательного порта: JCOM1

Данный разъем является высокоскоростным последовательным портом связи 16550A с 16-байтной передачей FIFO. К этому разъему можно непосредственно подключить последовательное устройство.

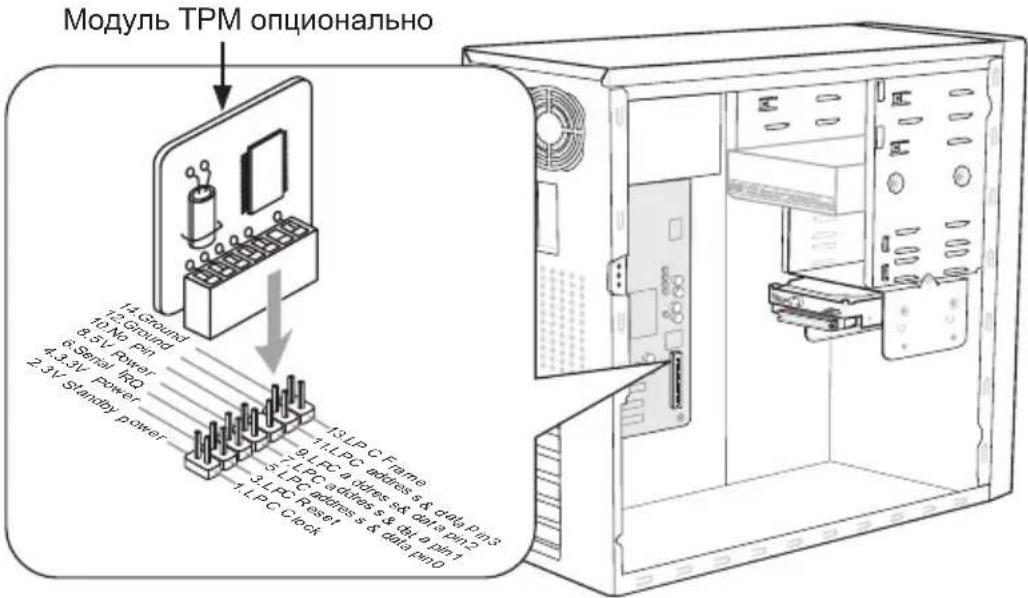

Разъем ТРМ Модуля: JTPM1

Данный разъем подключается к модулю ТРМ (Trusted Platform Module) (опционально). За более подробной информацией и назначениями обращайтесь к описанию модуля ТРМ.

* Компоненты системной платы в изображении только для справки.

Перемычки

Перемычка очистки CMOS: JBAT1

На плате установлена CMOS память с питанием от батарейки, хранящая данные о конфигурации системы. С помощью памяти CMOS, система автоматически загружается каждый раз при включении. Если у вас возникает необходимость сбросить конфигурацию системы (очистить CMOS), воспользуйтесь этой перемычкой.

JBAT1 Хранение

настроек

Сброс

настроек

Внимание

Очистка CMOS производится соединением контактов 2-3 при отключенной системе. Затем следует вернуться к соединению контактов 1-2. Избегайте очистки CMOS при работающей системе: это повредит системную плату.

Слоты

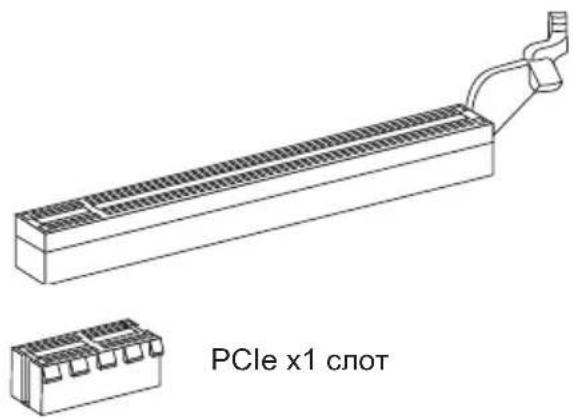

Слот PCIe (Peripheral Component Interconnect Express)

Слот PCIe поддерживает карты расширения интерфейса PCIe.

PCIe x16 слот

Слот PCI (Peripheral Component Interconnect)

Слот PCI позволяет установить карты LAN, SCSI, USB и другие дополнительные карты расширения, которые соответствуют спецификации PCI.

Перед установкой или извлечением карт расширения убедитесь, что кабель питания отключен от электрической сети. Прочтите документацию на карту расширения и выполните необходимые аппаратные или программные установки для данной платы, такие как перемычки, переключатели или конфигурацию BIOS.

Маршрутизация запросов прерывания PCI

IRQ - сокращение от interrupt request (line) - линия запроса прерывания, аппаратная линия, по которой устройства могут посылать сигнал прерывания микропроцессору. Обычное подключение PCI IRQ к контактам шины PCI показано ниже:

	Приказ1 Приказ2 Приказ3 Приказ4
PCI слот1 INT G# INT H# INT E# INT F#

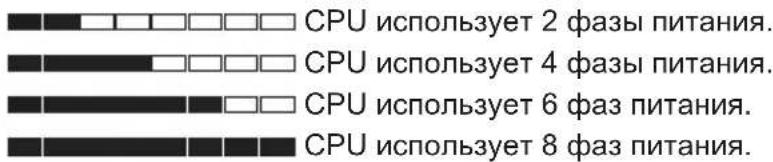

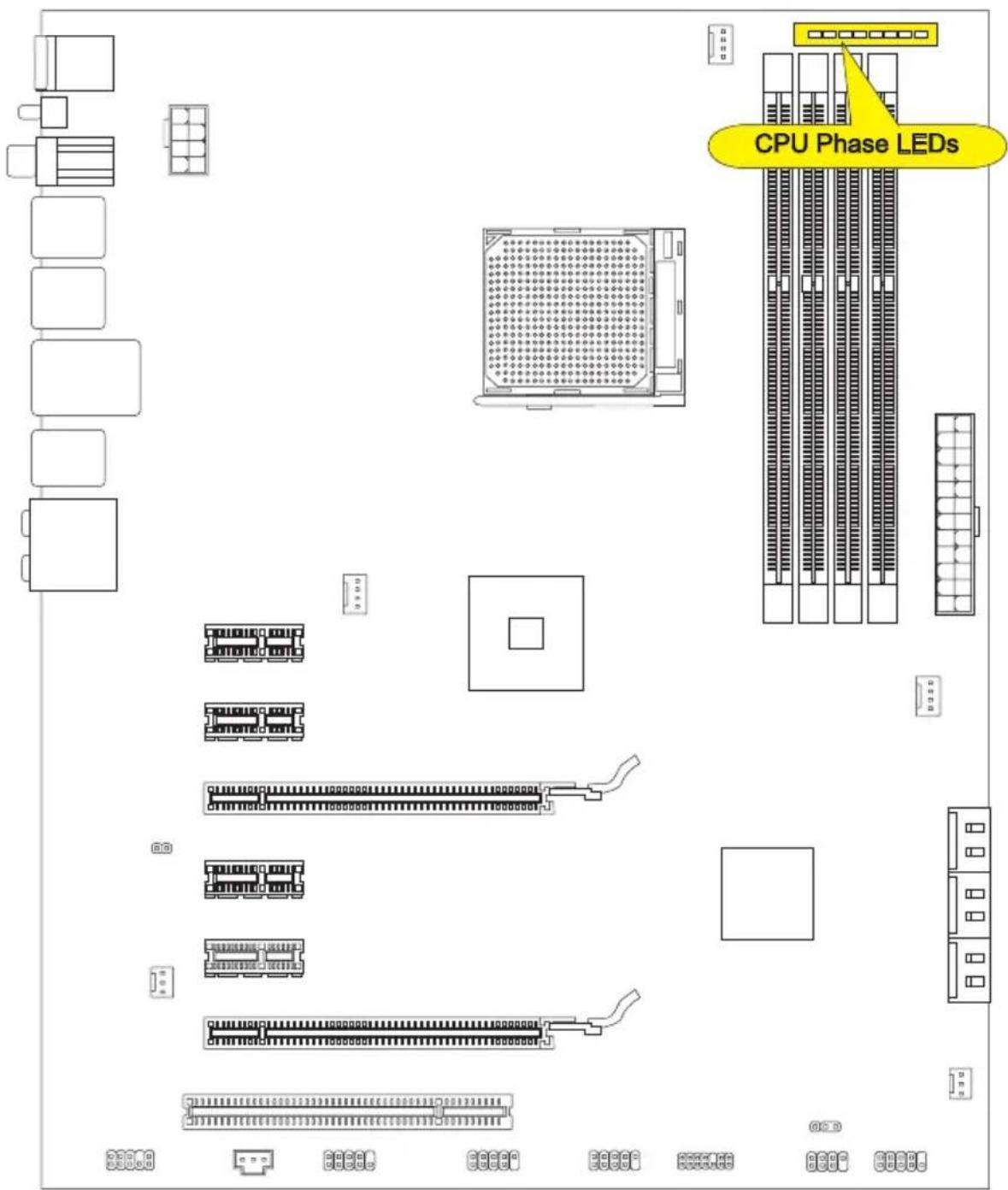

Световые индикаторы

Эти индикаторы показывают режим работы источника питания CPU. Информация о состоянии индикаторов приведена в таблице.

■КЛЮЧЕН ВЫКЛЮЧЕН

Настройка BIOS

В этой главе приводятся основные сведения о режиме настройки BIOS (BIOS SETUP), который позволяет установить оптимальную конфигурацию системы. Этот режим может потребоваться в следующих случаях:

■ Во время загрузки системы появляется сообщение об ошибке с требованием запустить BIOS SETUP.
■ В случае необходимости заменить заводские настройки на собственные.

Внимание

• Для улучшения производительности системы, BIOS постоянно обновляются. Поэтому, приведенное здесь описание может несколько отличаться от описания для новой версии, и служит исключительно в качестве примера.
• При загрузке, в первой, после объема памяти строке, выводится обозначение BIOS. Обычно оно имеет следующий формат:

E7640AMS.xxx 062011 где:

1ая буква соответствует типу BIOS (E = EFI)

Следующие 4 цифры соответствуют номеру модели платы.

Следующая буква обозначает производителя чипсета (I = Intel, N = nVidia, A = AMD и V = VIA).

2 последние буквы обозначают производителя платы MS = стандартный заказчик.

xxx соответствует номеру версии BIOS.

062011 - дата выпуска BIOS.

Вход в режим настройки

Включите питание компьютера. При этом запустится процедура POST (самотестирование после включения). Когда на экране появится приведенное ниже сообщение, нажмите клавишу для входа в режим настройки.

Press DEL to enter Setup Menu, F11 to enter Boot Menu (Нажмите DEL для входа в Меню Настроек, F11 в Загрузочного Меню)

Если сообщение исчезло, а вы не успели нажать клавишу, перезапустите систему, выключив и снова включив питание, или нажав кнопку RESET. Можно, также, перезапустить систему, нажав одновременно клавиши , , и .

Контроль

Клавиатура Мышс Описание		Описание
<↑><↓>	[хкт7]	Выбор пункт
<←><→> Выбор значение курсора
	Щелчок/Двойнойщелчок левой кнопки	Выбор значка/ области
	Щелчок правой кнопки	Переход в меню Выход или возвращение к предыдущему пункту в подменю
<+> Увеличение числового значения или ведение изменений
<-> Уменьшение числового значения или ведение изменений
	Подробная справка Memory-Z
	Спецификация CPU
	Вход в
	Установка оптимальных настроек
	Сохранить изменения и перезагрузиться
	Выход

Подменю

Если вы обнаружите, что слева от пункта меню имеется иконка с указателем, это означает что в этом пункте есть подменю (которое содержит дополнительные настройки). Используйте управляющие клавиши (↑↓) или мышь для выбора, а затем нажмите или дважды щелкните левую кнопку мыши, чтобы вызвать подменю. Далее можно использовать управляющие клавиши для ввода параметров и перемещения по пунктам подменю. Чтобы вернуться в главное меню, просто нажмите или щелкните правой кнопкой мыши.

Подробная справка

В режиме настройки BIOS имеется возможность получения подробной справки. Ее можно вызвать из любого меню простым нажатием . В окне справки будут перечислены все возможные настройки в выбранном пункте меню. Нажмите для выключения окна справки.

The Main Menu (Главное меню)

При входе в режим настройки BIOS на экране отображается Главное меню. Главное меню позволяет выбрать следующие функций настроек.

Это меню позволяет установить основные параметры конфигурации системы (дату, время и т.п.).

▶ Advanced

Это меню используется для настройки специальных функций BIOS, периферийных устройств, управления питанием и состояния аппаратной части ПК.

▶ Overclocking

Это меню позволяет управлять тактовыми частотами и напряжениями при разгоне системы.

▶ M-Flash

Используется для чтения/ прошивки BIOS с внешнего накопителя (только FAT/FAT32).

▶ Security

Используется для установки паролей администратора и пользователя.

▶ Green Power

Это меню используется для режимов энергосбережения.

▶ Boot

Используется для определения приоритет загрузочных устройств.

▶ Save & Exit

Это меню позволяет загрузить значения по умолчанию BIOS или стандартные устройства по умолчанию в BIOS и выход из настройки BIOS с сохранением или без изменений.

Находясь в режиме настройки BIOS, рекомендуется выполнить следующие действия.

1. Load Optimized Defaults : Клавишами стрелки (←, →, ↑, ↓) выберите пункт [Restore Defaults] из меню [Save & Exit], нажмите . И на экране появляется сообщение, выберите [Yes] и нажмите , чтобы загрузить настройки по умолчанию для оптимальной производительности системы.

1. Setup Date/ Time : Клавишами стрелки (←, →, ↑, ↓) выберите пункт [System Date]/ [System Time] из меню [Main Menu], нажмите . Затем установите дату и время в соответствующих полях.

1. Save & Exit Setup : Клавишами стрелки (←, →, ↑, ↓) выберите пункт [Save Changes & Reboot] из меню [Save & Exit], нажмите . И на экране появляется сообщение, выберите [Yes] и нажмите , чтобы сохранить конфигурацию и выйти из BIOS Setup.

Overclocking

Это меню предназначено для опытных пользователей и предоставляет возможности для разгона системы.

Эти пункты показывают текущую частоту CPU и скорость памяти. Только для чтения.

Этот пункт используется для регилирования частоты CPU FSB (в МГц).

▶ Adjust CPU Ratio

Этот пункт используется для регулировки множителя процессора (ratio). Он доступен только тогда, когда процессор поддерживает эту функцию.

Этот пункт показывает текущую частоту CPU. Только для чтения.

Этот пункт используется для регулировки частоты CPU-NB.

Этот пункт показывает текущую частоту CPU NB. Только для чтения.

▶ AMD Turbo Core Technology

Эта технология автоматически увеличивает тактовую частоту активных чипсетов CPU для повышения действенности.

Этот пункт позволяет выбрать частоту PCI-E (в МГц).

▶ DRAM Frequency

Этот пункт используется для регулировки частоты DRAM. При установке в [Auto], система будет определять частоту DRAM автоматически.

Этот пункт показывает текущую частоту памяти. Только для чтения.

▶ DRAM Timing Mode

Этот пункт позволяет автоматически определять все временные параметры DRAM.

▶ Advanced DRAM Configuration

Нажмите для входа в подменю.

▶ Command Rate

Эта настройка контролирует DRAM command rate.

▶ tCL

Этот пункт контролирует время задержки CAS, которое определяет период (в тактах генератора) между получением памятью SDRAM команды чтения и началом ее выполнения.

▶tRCD

При обновлении DRAM, строки и столбцы адресуются раздельно. Этот пункт позволяет вам определить время перехода от RAS (row address strobe) к CAS (column address strobe). Чем меньше тактов, тем быстрее работа DRAM.

▶ tRP

Этот пункт контролирует количество тактов, предоставляемых для предзаряда Row Address Strobe (RAS). Если выделяется недостаточное время для того, чтобы RAS набрал необходимый заряд, регенерация DRAM может оказаться неполной и привести к потере данных. Этот пункт применим, только когда в системе установлена синхронизированная память DRAM.

▶ tRAS

Эта установка определяет время, которое RAS затрачивает на чтение и запись в ячейку памяти.

▶ tRTP

Временный интервал между командами чтения и предзаряда.

▶ tRC

Длительность цикла для строк определяет минимальное количество тактов, которое тратится на полный цикл строки памяти, от активации строки до предзаряда активной строки.

▶ tWR

Минимальная временная задержка для выполнения операции записи перед командой предзаряда. Позволяет усилителям считывания записать данные в ячейки памяти.

▶ tRRD

Определяет задержку перехода от активного-к-активному состоянию для разных банков.

▶ tWTR

Минимальная временная задержка между выполнением команды записи и

началом команды считывания столбца. Позволяет системе ввода/вывода сбросить напряжения на усилителях считывания.

▶ tRFC

Эта установка определяет время, которое RFC затрачивает на чтение и запись в ячейку памяти.

Нажмите для входа в подменю. Здесь можно изменять тайминг памяти для каждого канала.

▶ tRWTT02/ tWRRD2/ tWRWR2/ tRDRD2

Эти пункты используются для установки таймингов памяти для каналов 1/2.

▶DCT Unganged Mode

Этот пункт используется для объединения двух 64-битных DCT в один 128-битный интерфейс.

▶ Bank Interleaving

Bank Inter leaving является важным параметром, влияющим на производительность памяти. Его включение позволяет обращаться к нескольким банкам памяти одновременно.

▶ HT Link Speed

Этот пункт позволяет установить скорость передачи по шине HyperTransport. При установке в [Auto], система автоматически определяет скорость шины НТ.

Этот пункт показывает тактовую частоту шины НТ. Только для чтения.

▶ CPU Core Control

Этот пункт используется для выбора количества активных чипсетов процессоров.

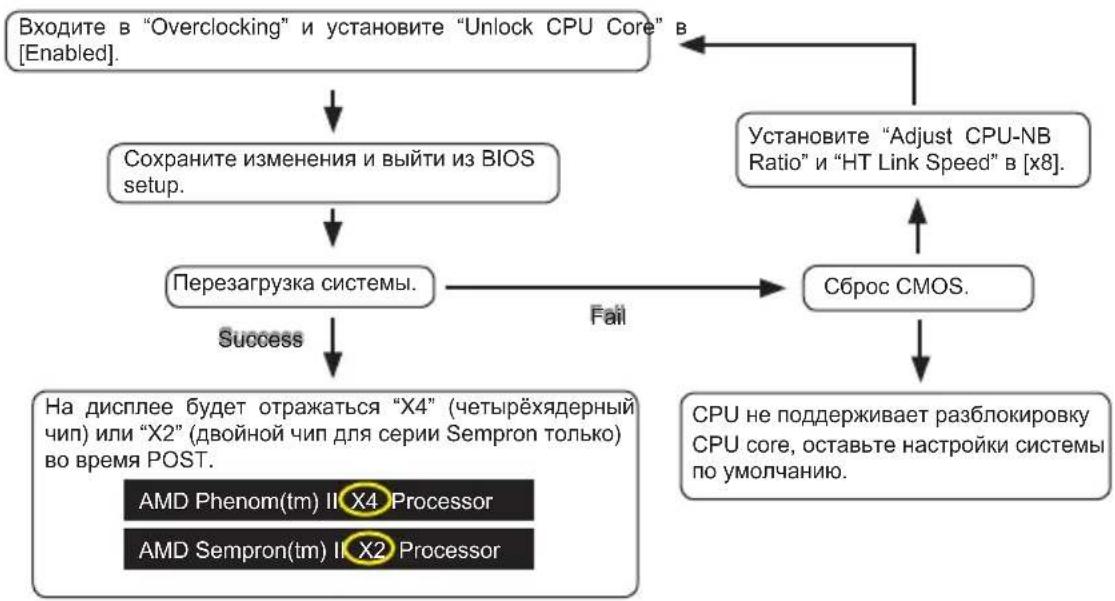

▶ Unlock CPU Core

Этот пункт используется для разблокировки CPU core. Следуйте указаниям ниже для разблокировки CPU core unlocked в настройке BIOS.

Внимание

• Данное действие разблокировки CPU core зависит от способности/характеристиков CPU и не гарантируется.
  • В зависимости от характеристиков CPU, когда появляется нестабильная ситуация, пожалуйста, восстановите настройки системы по умолчанию.
• Вам можно также проверить количество чипсетов в столбце Быстродействие диспетчера задач Windows.

▶ OC Genie Lite

Установка этого пункта в [Enabled] позволяет системе определять максимальную частоту FSB и разгон автоматически. Если разгон не удалось, вам можно уменьшить тактовую частоту FSB для разгона удачно.

▶ Spread Spectrum

Так как тактовый генератор системной платы импульсный, то его работа вызывает электромагнитные помехи - EMI (Electromagnetic Interference). Функция Spread Spectrum снижает эти помехи, генерируя сглаженные импульсы.

Внимание

• Если у вас нет проблем с помехами, оставьте значение [Disabled] (запрещено) для лучшей стабильности и производительности. Однако, если у вас возникают электромагнитные помехи, выберите Spread Spectrum для их уменьшения.
• Чем больше значение Spread Spectrum, тем ниже будет уровень электромагнитных помех, но система станет менее стабильной. Для выбора подходящего значения Spread Spectrum, сверьтесь со значениями уровней электромагнитных помех, установленных законодательством.
• Не забудьте запретить использование функции Spread Spectrum, если вы "разгоняете" системную плату. Это необходимо, так как даже небольшой дребезг сигналов тактового генератора может привести к отказу "разогнанного" процессора.

Эти пункты позволяют регулировать напряжение CPU, памяти, и чипсета.

Нажмите для входа в подменю.

Нажмите для входа в подменю. В подменю, эти пункты используются для сохранения текущих параметров и позволяют загрузить настройки из запасного профиля.

▶ OC Retry Count

При неудачном разгоне, установка этого пункта в [1, 3] позволяет системе попытаться загрузиться 1/3 раза с заданной конфигурацией. Если загрузиться не удаласться все три раза, система восстановит настройки по умолчанию.

Нажмите для входа в подменю. В подменю показана информация об установленном CPU.

Нажмите для входа в подменю. В подменю показаны технологии, которые поддерживает установленный CPU. Только для чтения.

▶ MEMORY-Z

Нажмите для входа в подменю.

▶DIMM1\~4 Memory SPD

Нажмите для входа в подменю. Этот пункт показывает информацию об установленных модулях памяти.

▶ CPU Features

Нажмите для входа в подменю.

▶AMD Cool'n'Quiet

Технология Cool'n'Quiet позволяет эффективно динамически изменять частоту CPU и энергопотребление системы.

Внимание

Чтобы убедиться в том, что технология Cool'n'Quiet включена и работает правильно, необходимо:

- Зайти в программу BIOS Setup, и выбрать Overclocking Menu. Найдите CPU Feature > AMD Cool'n'Quiet под Overclocking Menu, и установите его в "Enabled".

- B Windows выберите [Start]->[Settings]->[Control Panel]->[Power Options]. Войдите в Power Options Properties, выберите Minimal Power Management в Power schemes.

▶C1E

Включите этот пункт для снижения энергопотребления CPU, когда он не работает. Не все процессоры поддерживают Enhanced Halt state (C1E).

▶ SVM Mode

Этот пункт используется для включения/ выключения режима AMD SVM (Secure Virtual Machine).

▶ IOMMU Mode

Этот пункт используется для включения/ выключения IOMMU (I/O Memory Management Unit) для I/O virtualization.

▶ HT Link Control

Нажмите для входа в подменю.

Этот пункт определяет ширину входящей/исходящей линии НТ. При установке в [Auto], система автоматически определяет ширину шины НТ.

Сведения о программном обеспечении

Установите в привод диск Driver/Utility (Драйверы и утилиты) из комплекта поставки системной платы. Автоматически запустится инсталляция. Нажмите на название драйвера/ утилиты и следуйте инструкциям на экране для завершения инсталляции. Диск Driver/Utility содержит:

• Driver menu (Меню драйверов): Представляет перечень доступных драйверов. Установите драйверы для подключения необходимых устройств.
• Utility menu (Меню утилит): Позволяет установить доступные утилиты.
• Service base menu (Меню сервисной базы): Позволяет соединить официальный вебсайт MSI.
• Product info menu (Меню продуктов): Показывает последнюю информацию о продуктах MSI.
• Security menu (Меню безопасности): Представляет полезные антивирусные программы.

Внимание

Пожалуйста, посетите вебсайт MSI для получения самых новых драйверов и BIOS, которые позволят улучшить производительность системы.
