990XAGD55 - Motherboard MSI - Kostenlose Bedienungsanleitung

Produkttyp	Mainboard
Marke	MSI
Modell	990XAGD55
Prozessorsockel	AM3+
Unterstützte Prozessoren	AMD® FX / Phenom™ II / Athlon™ II / Sempron™
Chipsatz	North Bridge: AMD® 990X, South Bridge: AMD® SB950
HyperTransport	HyperTransport™ 3.0 bis zu 5.2 GT/s
Speichertyp	DDR3 SDRAM
Unterstützte Speicherfrequenzen	2133*(OC)/1866/1600/1333/1066/800 MHz
Maximale Speicherkapazität	32 GB (4 x 8 GB)
Speichersteckplätze	4 x DDR3 DIMM, Dual Channel
SATA-Anschlüsse	6 x SATA 6 Gb/s (SATA1~6) unterstützt RAID 0/1/5/10
USB-Anschlüsse	8 USB 2.0 (Rückseite) + 2 USB 3.0 (Rückseite) + 2 interne USB 2.0 Anschlüsse
Audio	Realtek® ALC892, 8-Kanal HD
LAN	Realtek® RTL8111E, 10/100/1000 Mbps
Erweiterungssteckplätze	2 x PCIe x16 (x16/x0 oder x8/x8), 4 x PCIe x1, 1 x PCI
Bemerkenswerte interne Anschlüsse	TPM, serielle Schnittstelle, S/PDIF-Ausgang, Gehäuseeingriff, Frontaudio
Formfaktor	ATX
Abmessungen (L x B)	30.5 cm x 24.4 cm
Erforderliche Stromversorgung	ATX 24-Pin + 8-Pin 12V
Besondere Funktionen	Übertaktung, OC Genie Lite, Green Power Phasen, M-Flash
Pflege und Reinigung	Vor der Reinigung Netzstecker ziehen. Trockenes Tuch verwenden. Feuchtigkeit vermeiden.
Sicherheit	Achtung vor Überhitzung; CPU-Lüfter verwenden. ESD-Richtlinien beachten.
Ersatzteile und Reparierbarkeit	Wenden Sie sich für Ersatzteile an den MSI-Kundendienst. Keine unbefugten Reparaturen versuchen.

Häufig gestellte Fragen - 990XAGD55 MSI

Welcher Prozessor ist mit dem MSI 990XAGD55 Mainboard kompatibel?

Dieses Mainboard unterstützt AMD® FX, Phenom™ II, Athlon™ II und Sempron™ Prozessoren im AM3+ Format. Überprüfen Sie die Kompatibilitätsliste auf der MSI-Website.

Wie installiere ich den Arbeitsspeicher richtig?

Setzen Sie die DDR3-Riegel in die DIMM-Steckplätze ein, beachten Sie die Ausrichtung der Kerbe. Für den Dual-Channel-Modus verwenden Sie DIMM1/DIMM3 oder DIMM2/DIMM4 mit identischen Riegeln.

Wie setze ich das CMOS auf diesem Mainboard zurück?

Sie können das CMOS zurücksetzen, indem Sie den Clear CMOS-Knopf auf der Rückseite drücken (System ausgeschaltet) oder den JBAT1-Jumper verwenden, indem Sie die Pins 2-3 für einige Sekunden kurzschließen.

Wie aktiviere ich das automatische Übertakten?

Gehen Sie im BIOS zu Overclocking > OC Genie Lite und setzen Sie es auf Enabled. Das System passt die FSB-Frequenz automatisch für eine verbesserte Leistung an.

Was tun, wenn der Computer nach dem Übertakten nicht startet?

Schalten Sie das Netzteil aus, drücken Sie den Clear CMOS-Knopf oder kurzschließen Sie JBAT1, um die Standardeinstellungen wiederherzustellen. Versuchen Sie dann erneut zu starten.

Welche Stromanschlüsse werden benötigt?

Das Mainboard benötigt einen ATX 24-Pin Stromanschluss (JPWR1) und einen 8-Pin 12V Anschluss (JPWR2). Ein ATX 20-Pin Netzteil kann verwendet werden, wird aber nicht empfohlen.

Wie schließe ich das Frontpanel (Tasten, LEDs) an?

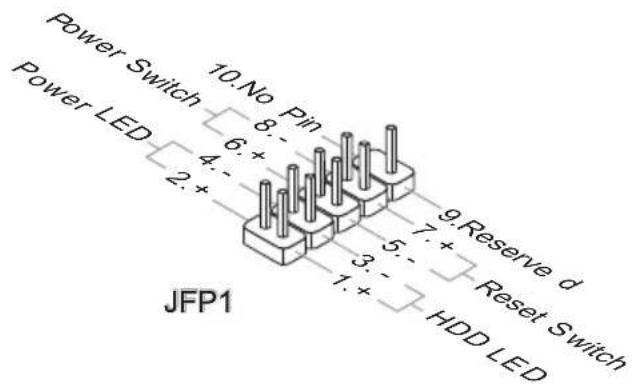

Schließen Sie die Gehäusekabel an die Anschlüsse JFP1 und JFP2 an. Das Layout ist auf dem Mainboard oder im Handbuch aufgedruckt: Power Switch, Reset, Power LED, HDD LED.

Welche RAID-Unterstützung ist vorhanden?

Die sechs SATA-Anschlüsse (SATA1~6) des AMD® SB950 Chipsatzes unterstützen RAID 0, 1, 5 und 10. Konfigurieren Sie RAID im BIOS.

Wie aktualisiere ich das BIOS?

Verwenden Sie die M-Flash Funktion im BIOS. Legen Sie die BIOS-Datei (FAT/FAT32) auf einen USB-Stick, starten Sie M-Flash und wählen Sie die Datei zum Flashen aus.

Was tun, wenn das System 'Press DEL to enter Setup' anzeigt?

Drücken Sie sofort die Entf-Taste (DEL) beim Start, um ins BIOS zu gelangen. Wenn die Meldung verschwindet, starten Sie neu und versuchen Sie es erneut.

BEDIENUNGSANLEITUNG 990XAGD55 MSI

Hinweis von MSI zur Erhaltung und Schutz unserer Umwelt

Gemäß der Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte dürfen Elektro- und Elektronik-Altgeräte nicht mehr als kommunale Abfälle entsorgt werden. MSI hat europaweit verschiedene Sammel- und Recyclingunternehmen beauftragt, die in die Europäische Union in Verkehr gebrachten Produkte, am Ende seines Lebenszyklus zurückzunehmen. Bitte entsorgen Sie dieses Produkt zum gegebenen Zeitpunkt ausschliesslich an einer lokalen Altgerätesammelstelle in Ihrer Nähe.

FRANÇAIS

Spezifikationen ...... De-2

Komponenten-Übersicht ...... De-4

Schraubenlöcher...... De-5

CPU (Prozessor)...... De-6

Speicher...... De-9

Stromversorgung ...... De-11

Rücktafel De-12

Anschlüssen ...... De-14

Steckbrücke De-19

Steckplätze De-20

LED Statusanzeige ...... De-21

BIOS Setup De-23

Software-Information...... De-32

Français Fr-1

Spécifications....Fr-2

Guide Rapide Des Composants ......Fr-4

Trous Taraudés de Montage ......Fr-5

■ AMD® FX / Phenom™ II / Athlon™ II / Sempron™ Prozessoren für Sockel AM3+. (Weitere CPU Informationen finden Sie unter http://www.msi.com/service/cpu-support/)

HyperTransport

■ HyperTransport™ 3.0, unterstützt bis zu 5,2 GT/s

Chipsatz

■ North-Bridge: AMD® 990X Chipsatz

■ South-Bridge: AMD® SB950 Chipsatz

Speicher

■ DDR3 2133 *(OC)/ 1866/ 1600/ 1333/ 1066/ 800 SDRAM (gesamt max.32 GB)

■ 4 DDR3 DIMMs, unterstützen die Modus Dual-Kanal *(OC= Übertaktung, weitere Informationen zu kompatiblen Speichermodulen finden Sie unter http://www.msi.com/service/test-report/)

LAN

■ Unterstützt PCIe Gb LAN (10/100/1000) über Realtek® RTL8111E

Audio

■ HD-Audio-Codec wird durch Realtek® ALC892 integriert ■ 8-Kanal Audio-Ausgang mit „Jack Sensing“

SATA

■ 6 SATA 6Gb/s Anschlüsse (SATA1\~6) über AMD® SB950 ■ Unterstützt Hotplug & asynchrone Benachrichtigung

USB 3.0

■ 2 USB 3.0 Anschlüsse (Rückplatte) über NEC D720200

RAID

■ SATA1\~6 unterstützen die Modi RAID 0/ 1/ 5/ 10 über AMD® SB950

Anschlüsse

■ Hintere Ein-/ und Ausgänge

• 1 PS/2 Tastaturanschluss/ Mausanschluss
• 1 CMOS leeren-Taste
• 1 koaxialer S/PDIF-Ausgang
• 1 optischer S/PDIF-Ausgang
• 8 USB 2.0 Anschlüsse
• 2 USB 3.0 Anschlüsse
• 1 LAN Anschluss
• 6 Audiobuchsen

■ On-Board

• 2 USB 2.0 Stiftleisten
• 1 Serielle Stiftleiste
• 1 Gehäusekontaktschalter
• 1 S/PDIF-Ausgang Stiftleiste
• 1 Audio Stiftleiste für Gehäuse Audio Ein-/ Ausgänge
• 1 TPM Stiftleiste

Steckplätze

■ 2 PCIe x16-Steckplätze
- Wenn Sie zwei Grafikkarte in beiben PCIe x16-Steckplätze installieren, werden diese zwei PCIe 2.0 x16 Lanes automatisch von x16/ x0 zu x8/ x8 ordnen
■ 4 PCIe x1-Steckplätze
■ 1 PCI-Steckplatz, unterstützt 3,3V/ 5V PCI Bus Interface

Form Faktor

■ ATX (24,4cm × 30,5 cm)

Montage

■ 9 Montagebohrungen

Wenn Sie für Bestellungen von Zubehör Teilenummern benötigen, finden Sie diese auf unserer Produktseite unter http://www.msi.com/index.php

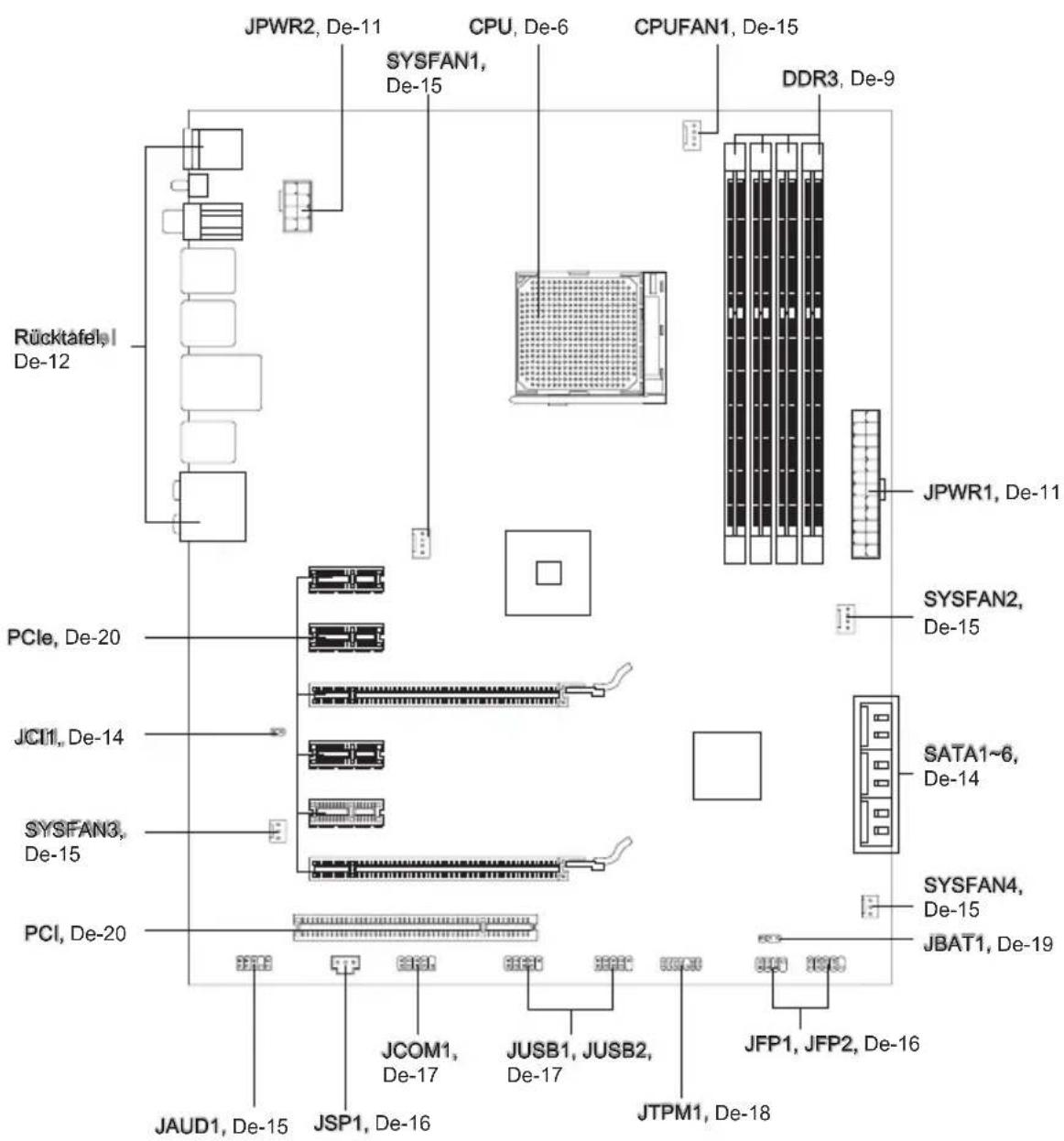

Komponenten-Übersicht

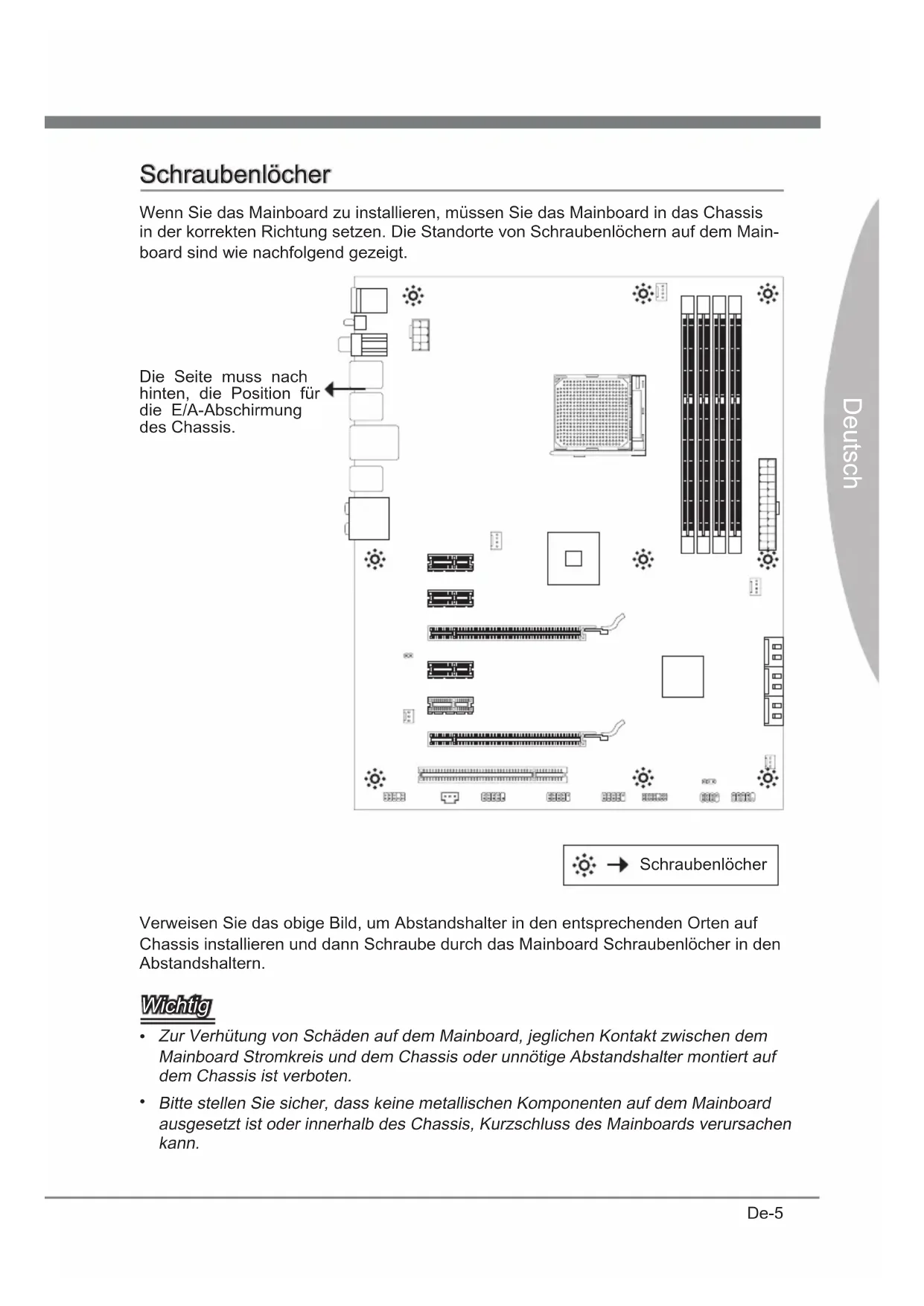

Schraubenlöcher

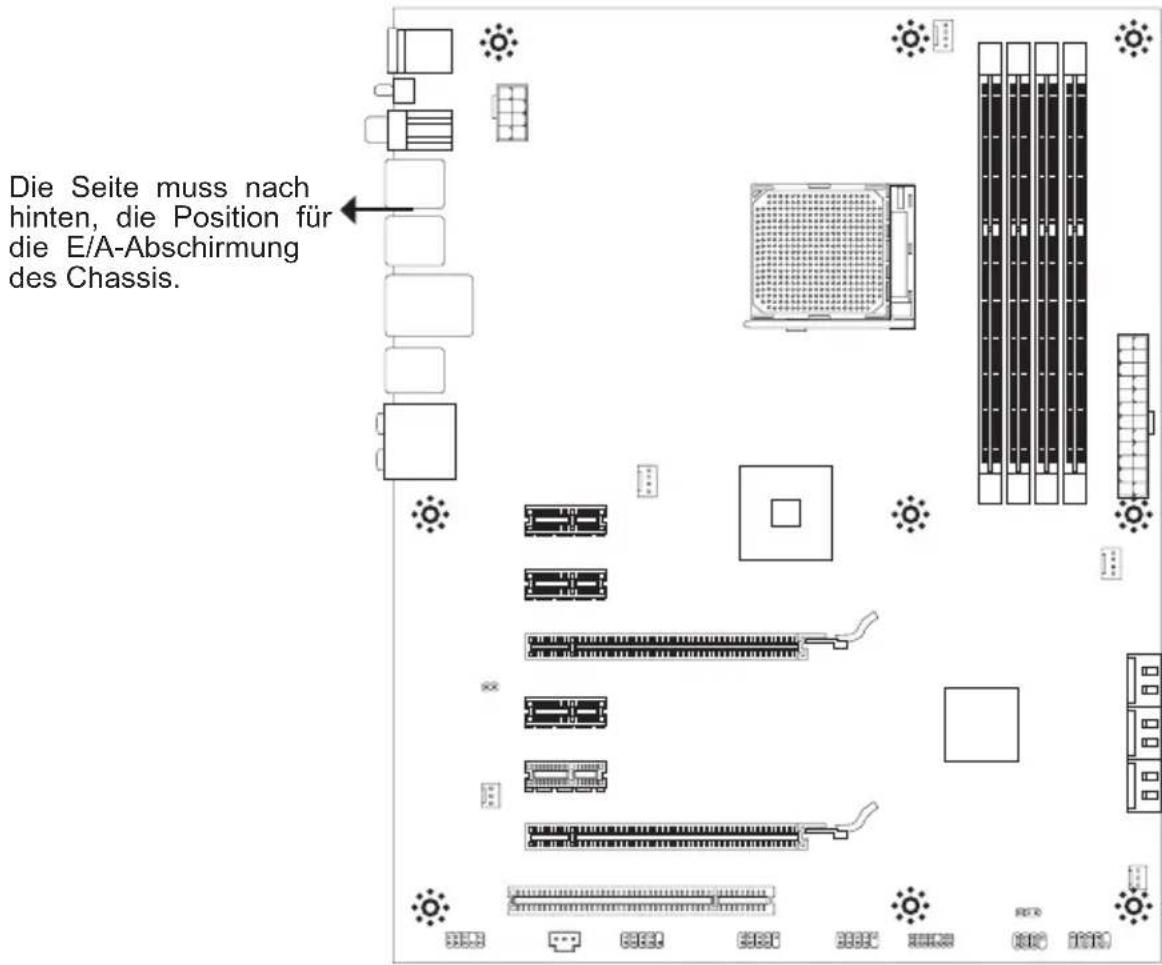

Wenn Sie das Mainboard zu installieren, müssen Sie das Mainboard in das Chassis in der korrekten Richtung setzen. Die Standorte von Schraubenlöchern auf dem Mainboard sind wie nachfolgend gezeigt.

Verweisen Sie das obige Bild, um Abstandshalter in den entsprechenden Orten auf Chassis installieren und dann Schraube durch das Mainboard Schraubenlöcher in den Abstandshaltern.

Wichtig

• Zur Verhütung von Schäden auf dem Mainboard, jeglichen Kontakt zwischen dem Mainboard Stromkreis und dem Chassis oder unnötige Abstandshalter montiert auf dem Chassis ist verboten.
• Bitte stellen Sie sicher, dass keine metallischen Komponenten auf dem Mainboard ausgesetzt ist oder innerhalb des Chassis, Kurzschluss des Mainboards verursachen kann.

CPU (Prozessor)

Wenn Sie die CPU einbauen, stellen Sie bitte sicher, dass Sie auf der CPU einen Kühler anbringen, um Überhitzung zu vermeiden. Verfügen Sie über keinen Kühler, setzen Sie sich bitte mit Ihrem Händler in Verbindung, um einen solchen zu erwerben und zu installieren.

Um die neuesten Informationen zu unterstützten Prozessoren zu erhalten, besuchen Sie bitte http://www.msi.com/service/cpu-support/

Wichtig

Überhitzung

Überhitzung beschädigt die CPU und das System nachhaltig. Stellen Sie stets eine korrekte Funktionsweise des CPU Kühlers sicher, um die CPU vor Überhitzung zu schützen. Überprüfen Sie eine gleichmäßige Schicht der thermischen Paste (oder thermischen Klebeandes) zwischen der CPU und dem Kühlblech anwenden, um Wärmeableitung zu erhöhen.

CPU Wechsel

Stellen Sie vor einem Wechsel des Prozessors stets sicher, dass das ATX Netzteil ausgeschaltet und der Netzstecker gezogen ist, um die Unversehrtheit der CPU zu gewährleisten.

Übertakten

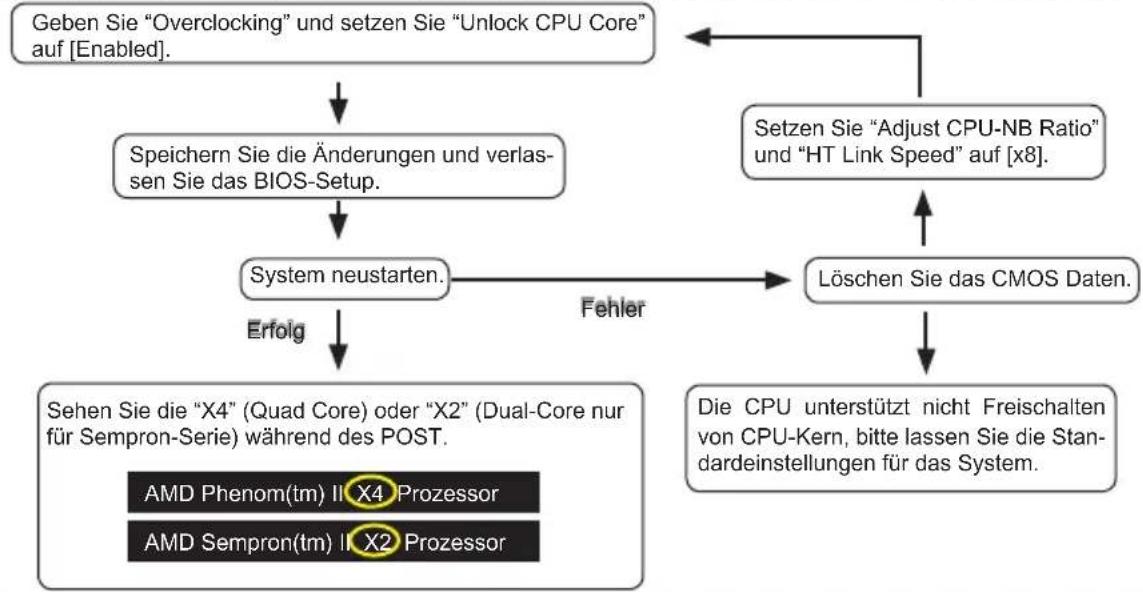

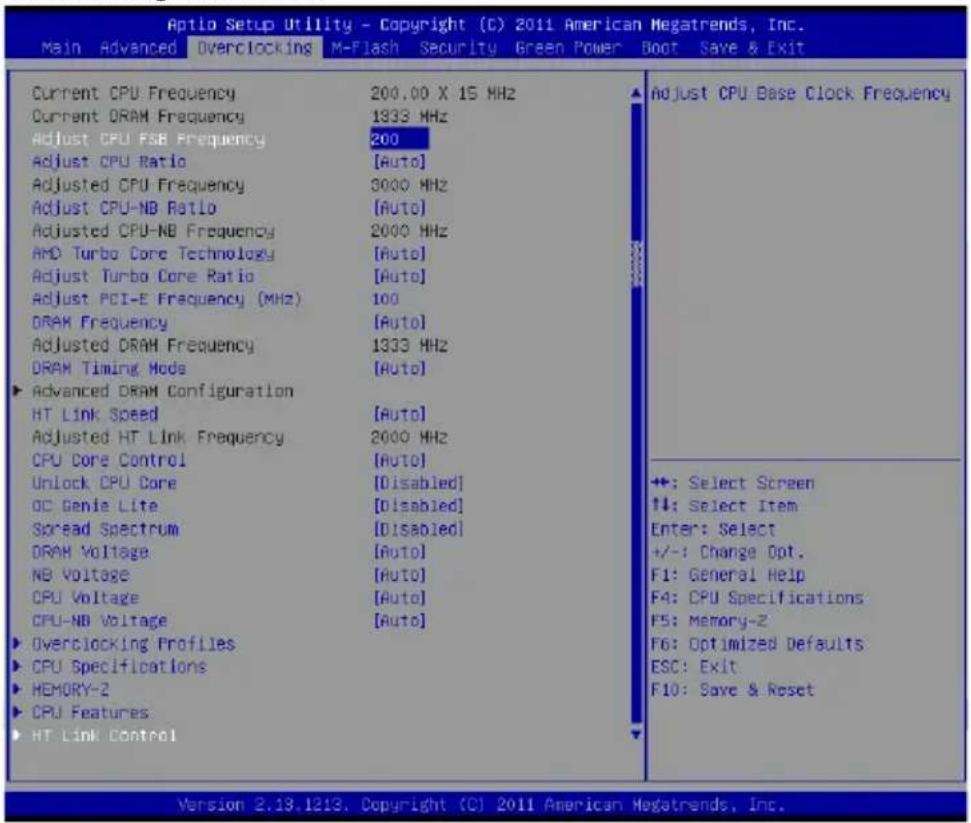

Dieses Motherboard wurde so entworfen, dass es Übertakten unterstützt. Stellen Sie jedoch bitte sicher, dass die betroffenen Komponenten mit den abweichenden Einstellungen während des Übertaktens zurecht kommen. Von jedem Versuch des Betriebes außerhalb der Produktspezifikationen kann nur abgeraten werden. Wir übernehmen keinerlei Garantie für die Schäden und Risiken, die aus unzulässigem oder Bet rieb jensei ts der Produktspezifikationen resultieren.

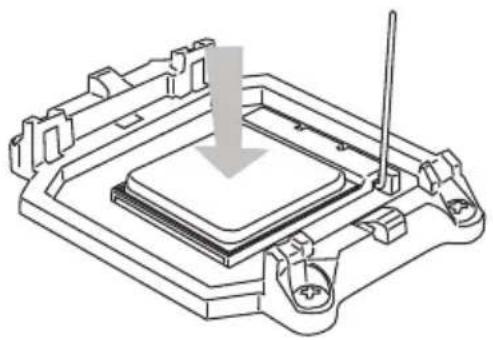

Die Obserseite der AM3+ CPU

Vergessen Sie nicht, etwas Siliziumwärmeleitpaste auf die CPU auf zut ragen, um eine Ableitung der Hitze zu erzielen.

Wenn Sie die CPU einbauen, stellen Sie bitte sicher, dass Sie auf der CPU einen Kühler anbringen, um Überhitzung zu vermeiden. Vergessen Sie nicht, etwas Siliziumwärmel-eitpaste auf die CPU aufzutragen, bevor Sie den Prozessorkühler installieren, um eine Ableitung der Hitze zu erzielen.

Folgen Sie den Schritten unten, um die CPU und den Kühler ordnungsgemäß zu installieren. Ein fehlerhafter Einbau führt zu Schäden an der CPU und dem Mainboard.

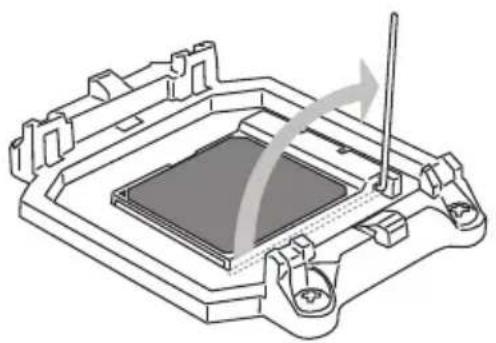

1. Ziehen Sie den Hebel leicht seitlich vom Sockel weg, heben Sie ihn danach bis zu einem Winkel von ca. 90° an.

2. Machen Sie den goldenen Pfeil auf der CPU ausfindig. Die CPU passt nur in der korrekten Ausrichtung. Setzen Sie die CPU in den Sockel.

1. Drückten CSIE kobre & Pildstefelten sollten die Pins an der Unterseite vollständig versenkt und nicht mehr sichtbar sein. Beachten Sie bitte, dass jede Abweichung von der richtigen Vorgehensweise beim Einbau Ihr Main-board dauerhaft beschädigen kann.

2. Sockel und drücken Sie den Hebel wieder nach unten bis in seine Ursprungsstellung. Da die CPU während des Schließens des Hebels dazu neigt, sich zu bewegen, sichern Sie diese bitte während des Vorgangs durch permanenten Fingerdruck von oben, um sicherzustellen, dass die CPU richtig und vollständig im Sockel sitzt.

5. Dätzerücksien Son dählereruf Edide

Kühlerhalterung und hacken Sie zu- erst ein Ende des Kühlers an dem Modul fest.

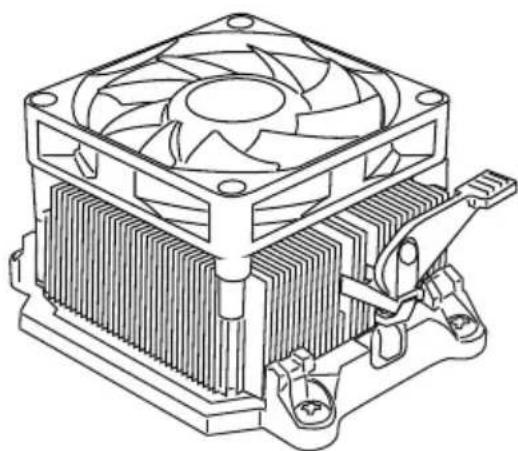

7. Verbünden Siedelas Sißtremarksgleebes

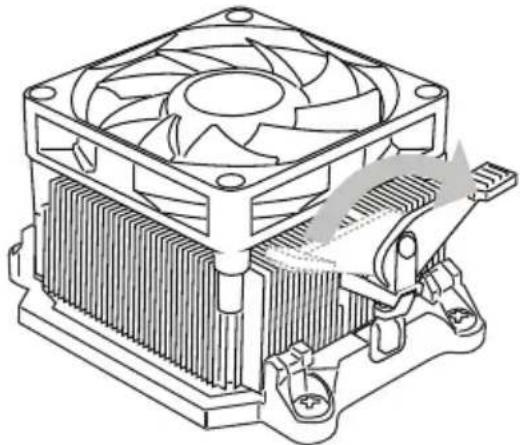

des Bügels herunter, um den Kühler auf der Kühlerhalterung zu fixieren. Anschließend ziehen Sie den Sicherungshebel an der Seite fest.

CPU Lüfters mit dem Anschluss auf dem Mainboard.

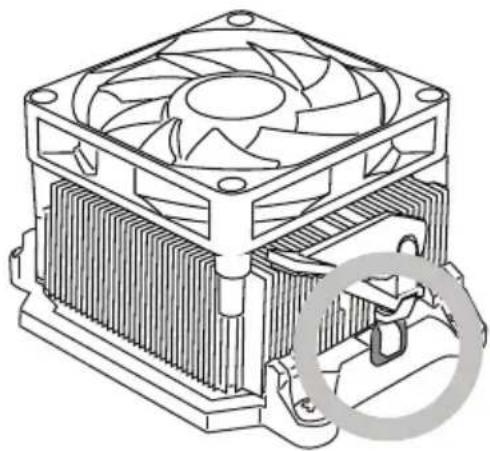

Es besteht Verletzungsgefahr, wenn Sie den Sicherungshaken vom Sicherungsbolzen trennen. Sobald der Sicher-ungshaken gelöst wird, schnellt der Sicherungshaken sofort zurück.

Speicher

Diese DIMM-Steckplätze nehmen Arbeitsspeichermodule auf. Die neusten Informationen über kompatible Bauteile finden Sie unterhttp://www.msi.com/service/test-report/

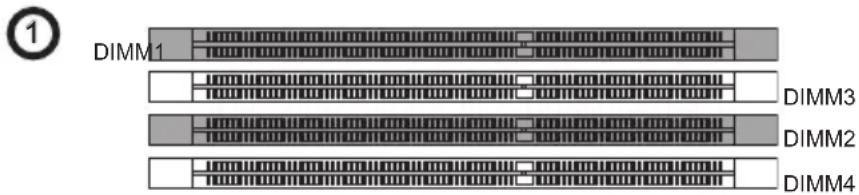

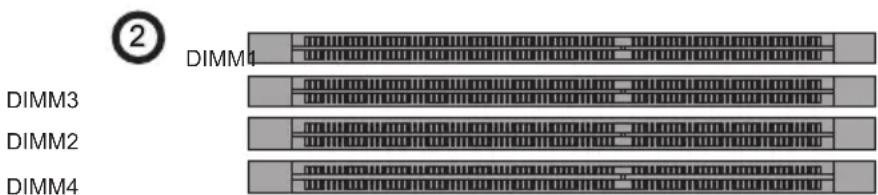

Populationsregeln für Dual-Kanal-Speicher

Im Dual-Kanal-Modus können Arbeitsspeichermodule Daten über zwei Datenbusleitungen gleichzeitig senden und empfangen. Durch Aktivierung des Dual-Kanal-Modus wird die Leistung Ihres Systems verbessert. Bitte beachten Sie die folgenden Abbildungen zur Veranschaulichung der Populationsregeln im Dual-Kanal-Modus.

• DDR3 und DDR2 können nicht untereinander getauscht werden und der Standard DDR3 ist nicht abwärtskompatibel. Installieren Sie DDR3 Speichermodule stets in DDR3 DIMM Slots.
• Stellen Sie im Zweikanalbetrieb bitte sicher, dass Sie Module des gleichen Typs und identischer Speicherdichte in den DIMM Slots unterschiedlicher Kanäle verwenden.
• Um einen sicheren Systemstart zu gewährleisten, bestücken Sie immer DIMM1 zuerst.
• Aufgrund der Chipsatzressourcennutzung wird nur eine Systemdichte bis 31+GB (nicht volle 32GB) erkannt, wenn jeder DIMM Slot mit einem 8GB Speichermodul besetzt wird.

Vorgehensweise beim Einbau von Speicher Modulen

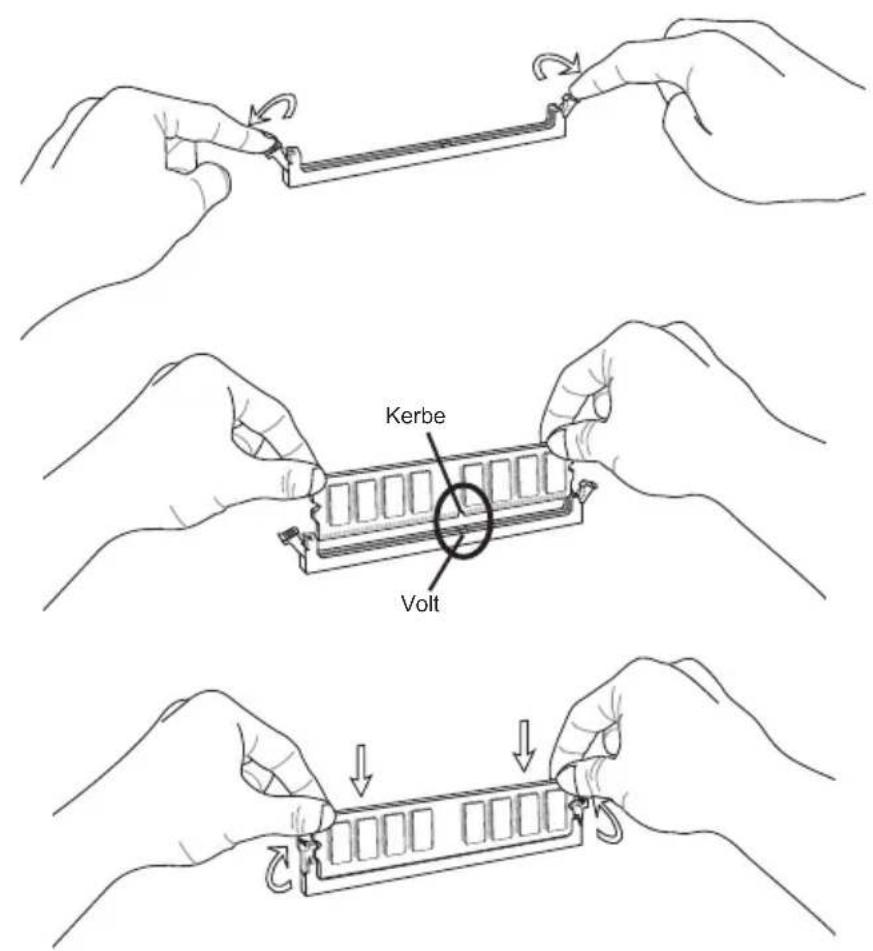

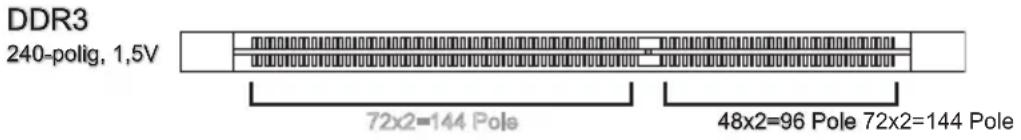

1. Die Speichermodulen haben nur eine Kerbe in der Mitte des Moduls. Sie passen nur in einer Richtung in den Sockel.
2. Stecken Sie das Arbeitsspeichermodul senkrecht in den DIMM-Steckplatz ein. Drücken Sie anschließnd das Arbeitsspeichermodul nach unten, bis die Kontakt -seite richtig tief in dem DIMM-Steckplatz sitzt. Der Kunststoffbügel an jedem Ende des DIMM-Steckplatzes schnappt automatisch ein, wenn das Arbeitsspeichermodul richtig eingesetzt ist.
3. Prüfen Sie von Hand, ob das Arbeitsspeichermodul von den seitlichen Bügeln am DIMM-Steckplatz richtig gehalten wird.

Wichtig

Die goldenen Kontakte sind kaum zu sehen, wenn das Arbeitsspeichermodul richtig im DIMM-Steckplatz sitzt.

Stromversorgung

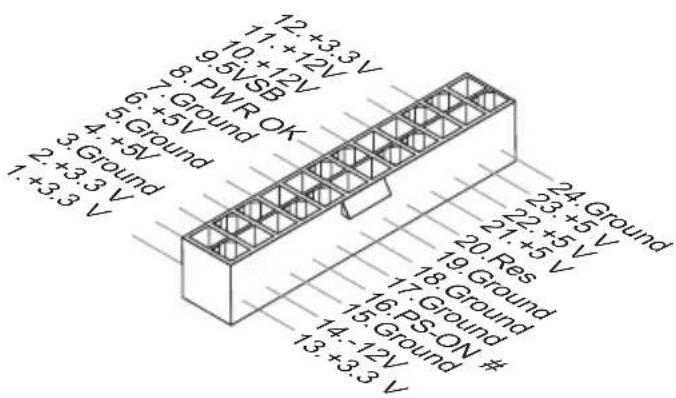

ATX 24-poliger Stromanschluss: JPWR1

Mit diesem Anschluss verbinden Sie den ATX 24-poligen Anschluss des Netzteils. Achten Sie bei dem Verbinden des ATX 24-poligen Stromanschlusses darauf, dass der Anschluss des Netzteils richtig auf den Anschluss an der Hauptplatine ausgerichtet ist. Drücken Sie dann den Anschluss des Netzteils fest nach unten, um eine richtige Verbindung zu gewährleisten.

Sie können auch den 20-poligen ATX-Stromanschluss des Netzteils verwenden. In diesem Fall muss eine Ecke des 20-poligen ATX-Stromanschlusses des Netzteils auf den Pol 1 bzw. Pol 13 des Anschlusses an der Hauptplatine ausgerichtet werden.

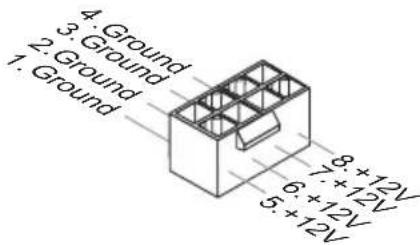

ATX 8-poliger Stromanschluss: JPWR2

Dieser Anschluss wird verwendet, um +12 V Strom zu versorgen.

Stellen Sie sicher, dass diese Anschlüsse mit den richtigen Anschlüssen des Netzteils verbunden werden, um einen stabilen Betrieb der Hauptplatine sicherzustellen.

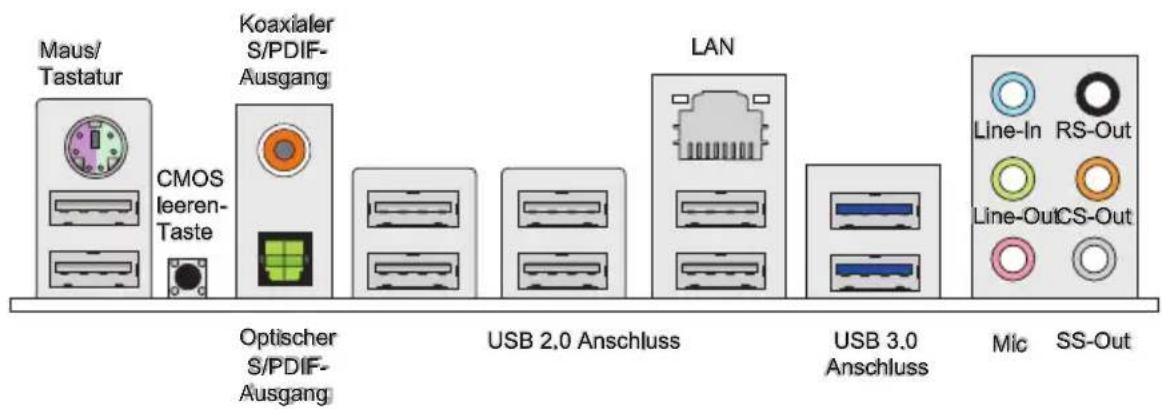

Rücktafel

▶ Maus/Tastatur

Die Standard PS/2® Maus/Tastatur Stecker DIN ist für eine PS/2® Maus/Tastatur.

▶ CMOS leeren-Taste

▶ Auf dem Mainboard befindet sich ein CMOS RAM, dass durch eine zusätzliche Batterie versorgt wird um Daten der Systemkonfiguration zu speichern. Mit diesem CMOS RAM kann das System bei Betätigung des Netzschalters jederzeit automatisch hochgefahren werden. Wenn Sie die Systemkonfiguration löschen wollen, müssen Sie die Steckbrücke für kurze Zeit umsetzen (Clear Data). Drücken Sie die Taste zum Löschen der Daten.

Wichtig

• Stellen Sie sicher, dass das System ausgeschaltet ist, bover Sie den CMOS Speicher in den Werkszustand zurücksetzen.
• Nachdem es diesen Taster zu den klare CMOS Daten in einem Leistung-Auszustand (G3) betätigt hat, startet das System automatisch.

▶ Koaxialer S/PDIF-Ausgang

Dieser S/PDIF-Ausgang (Sony & Philips Digital Interconnect Format) dient als digitale Schnittstelle zur Audioausgabe zur den externen Lautsprechern durch ein Koaxialka -bel.

▶ Optischer S/PDIF-Ausgang

Dieser S/PDIF-Ausgang (Sony & Philips Digital Interconnect Format) dient als digitale Schnittstelle zur Audioausgabe zur den externen Lautsprechern durch ein optischen Fasernkabel.

▶ USB 2.0 Anschluss

Der USB (Universal Serial Bus) Anschluss zum direkten Anschluss von USB- Geräten, wie etwa Tastatur, Maus oder weiterer USB-kompatibler Geräte. Unterstützt Daten - transferraten bis 480 Mbit/s (Hi-Speed).

▶ USB 3.0 Anschluss

Der USB 3.0 Anschluss ist abwärtskompatibel mit USB 2.0-Geräten. Unterstützt Daten transferraten bis 5 Gbit/s (SuperSpeed).

Wichtig

Wenn Sie ein USB 3.0 Gerät verwenden möchten, müssen Sie das USB 3.0 Kabel verwenden, um an das USB 3.0 Anschluss anzuschließen.

▶ LAN

Die Standard RJ-45 Buchse ist für Anschlus zum Gelb an ein Lokales Netzwerk (Local Area Network - LAN). Hier kann ein Netzwerkkabel angeschlossen werden.

LED Farbe LED Status Zustand
Links	Gelb Aus	Keine Verbindung mit dem	LAN.
		An (Dauerleuchten) Verbindung mit dem LAN.
		An (heller & pulsierend) Der Computer kommuniziert mit einem anderen Rechner im LAN.
Rechts Grün Aus Gewählte Datenrate 10 MBit/s.

▶ Audioanschlüsse

Diese Audioanschlüsse dienen zur Verbindung mit Audiogeräten. Durch die Farben erkennen Sie die unterschiedlichen Funktionen der Audioanschlüsse.

Line-In (Blau) - Der Anschluss "Line In" kann einen externen CD-Player, Tapeplayer oder ein sonstiges Audiogerät aufnehmen.
Line-Out (Grün) - An den Anschluss "Line Out" können Sie Lautsprecher oder Kopfhörer anschließen.
■ Mikrofon (Rosa) - Der Anschluss "Mic" nimmt ein Mikrofon auf.
■ RS-Out (Schwarz) - Dieser Anschluss nimmt die hinteren Surround-Lautspre - cher im 4/5,1/7,1-Kanalmodus auf.
■ CS-Out (Orange) - Dieser Anschluss nimmt die mittleren oder Subwoofer-Laut sprecher im 5,1/7,1-Kanalmodus auf.
■ SS-Out (Grau) - Dieser Anschluss nimmt die seitlichen Surround-Lautsprecher im 7,1-Kanalmodus auf.

Anschlüssen

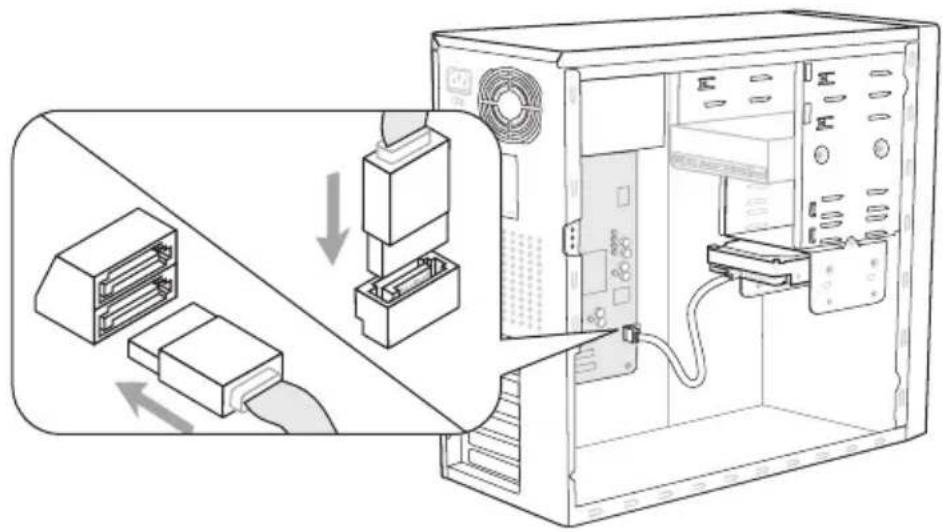

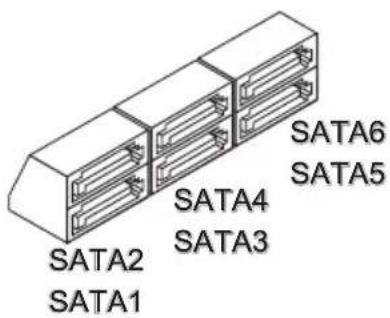

Serial ATA Anschluss: SATA1\~6

Der Anschluss ist eine Hochgeschwindigkeitsschnittstelle der Serial ATA. Pro Anschluss kann ein S-ATA Gerät angeschlossen werden.

* Das MB-Layout in dieser Abbildung haben nur Orientierungscharakter.

SATA1\~6 (6Gb/s) werden durch SB950 unterstützt

Wichtig

Bitte falten Sie das Serial ATA Kabel nicht in einem Winkel von 90 Grad, da dies zu Datenverlusten während der Datenübertragung führt.

Gehäusekontaktanschluss: JCI1

Dieser Anschluss wird mit einem Kontaktschalter verbunden. Wird das Gehäuse geöffnet, wird der Schalter geschlossen und das System zeichnet dies auf und gibt auf dem Bildschirm eine Warnung aus. Um die Warnmeldung zu löschen, muss das BIOS aufgerufen und die Aufzeichnung gelöscht werden.

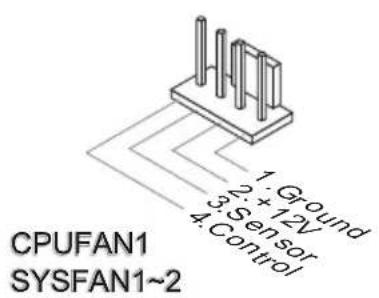

Stromanschlüsse für Lüfter: CPUFAN1, SYSFAN1\~4

Die Anschlüsse unterstützen aktive Systemlüfter mit +12V. Wenn Sie den Anschluss herstellen, sollten Sie immer darauf achten, dass der rote Draht der positive Pol ist, und mit +12V verbunden werden sollte. Der schwarze Draht ist der Erdkontakt und sollte mit GND verbunden werden. Ist Ihr Mainboard mit einem Chipsatz zur Überwachung der Systemhardware versehen, dann brauchen Sie einen speziellen Lüfter mit Tacho, um die Vorteile der Steuerung des CPU Lüfters zu nutzen.

Wichtig

• Bitte informieren Sie sich auf der offiziellen Website vom Prozessor über empfohlene CPU Kühler oder fragen Sie Ihren Händler nach einem geeigneten Lüfter.
• CPUFAN1, SYSFAN1, SYSFAN2 unterstützen die Lüfterkontrolle. Sie können das Utility Control Center installieren, welches automatisch die Geschwindigkeiten der Lüfter n Abhängigkeit von der aktuellen Temperaturen steuert.
• CPUFAN1, SYSFAN1, SYSFAN2 können die Lüfter/Kühler mit drei- und vierpoligen Steckern unterstützen.

Audioanschluss des Frontpanels: JAUD1

Dieser Anschluss ermöglicht den Anschluss von Audioein und -ausgängen eines Frontpanels. Der Anschluss entspricht den Richtlinien des "Intel® Front Panel I/O Connectivity Design Guide".

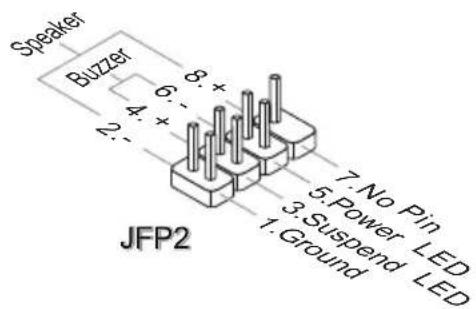

Diese Anschlüsse sind für das Frontpanel. Sie dienen zum Anschluss der Schalter und LEDs des Frontpanels. JFP1 erfüllt die Anforderungen des "Intel® Front Panel I/O Connectivity Design Guide".

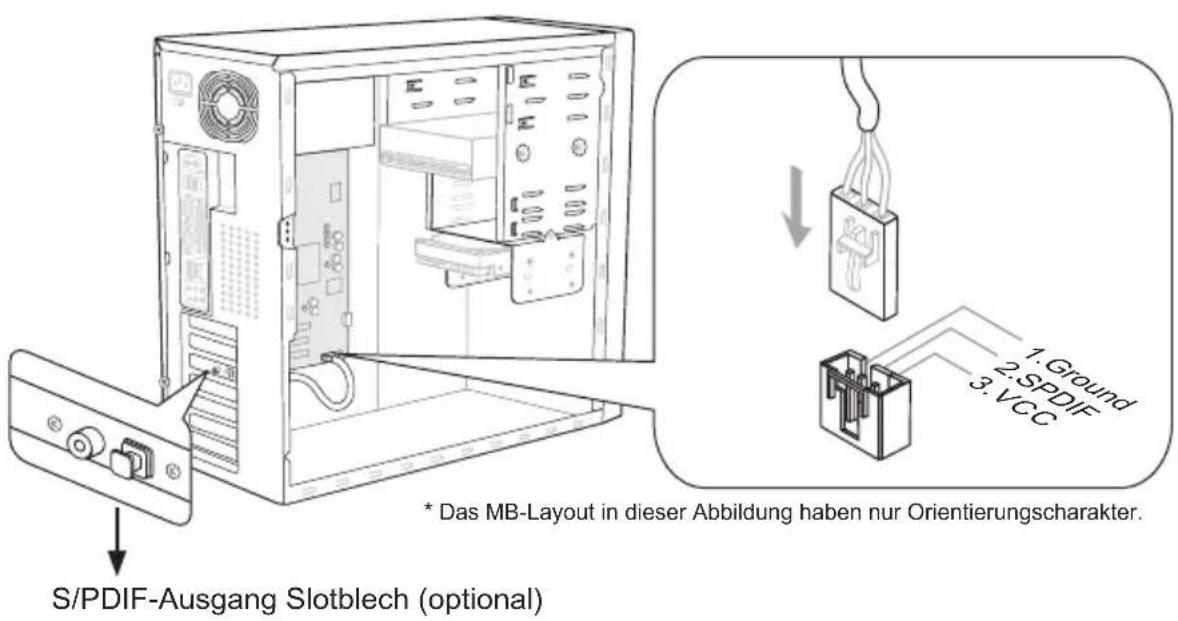

S/PDIF-Ausgang: JSP1

Die S/PDIF (Sony & Philips Digital Interconnect Format) Schnittstelle wird für die Übertragung digitaler Audiodaten verwendet.

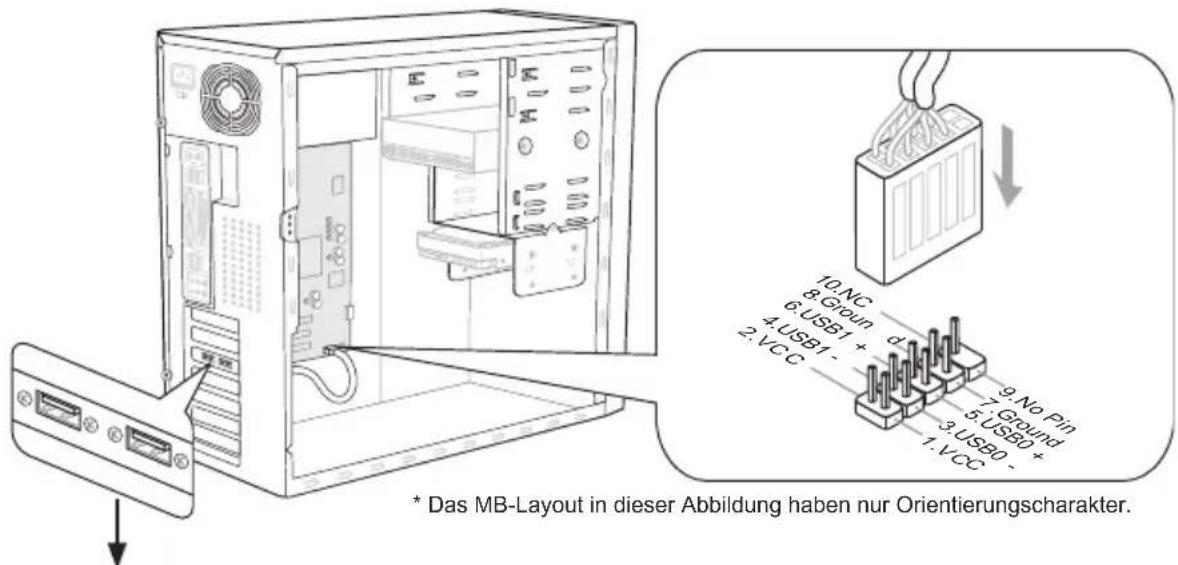

USB Vorderanschluss: JUSB1, JUSB2

Dieser Anschluss entspricht den Richtlinien des Intel ^® I/O Connectivity Design Guide. Er ist bestens geeignet, Hochgeschwindigkeits- USB- Peripheriegeräte anzuschließen, wie z.B. USB Festplattenlaufwerke, Digitalkameras, MP3-Player, Drucker, Modems und ähnliches.

USB 2.0 Slotblech (optional)

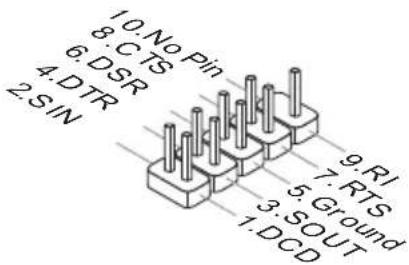

Serieller Anschluss: JCOM1

Es handelt sich um eine 16550A Kommunikationsschnittstelle, die 16 Bytes FIFOs sendet/empfängt. Hier lässt sich eine serielle Maus oder andere serielle Geräte direkt anschließen.

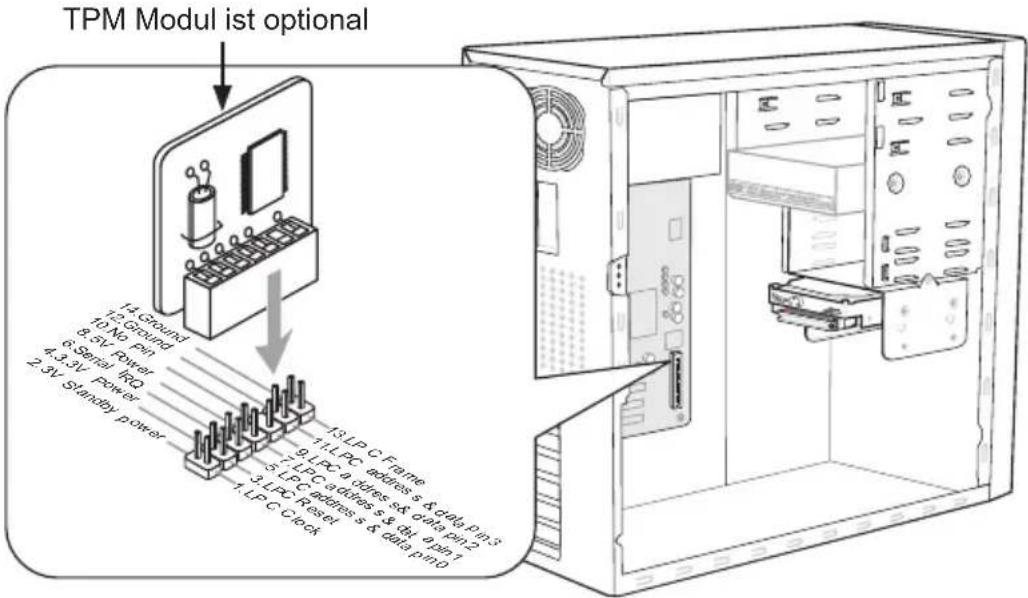

TPM Anschluss: JTPM1

Dieser Anschluss wird für das optionale TPM Modul (Trusted Platform Module) verwendet. Weitere Informationen über den Einsatz des optionalen TPM Modules entnehmen Sie bitte dem TPM Plattform Handbuch.

* Das MB-Layout in dieser Abbildung haben nur Orientierungscharakter.

Steckbrücke

Steckbrücke zur CMOS- Löschung: JBAT1

Der Onboard CMOS Speicher (RAM) wird über eine zusätzliche Betterie mit Strom versorgt, um die Daten der Systemkonfiguration zu speichern. Er ermöglicht es dem Betriebssystem, mit jedem Einschalten automatisch hochzufahren. Wenn Sie die Systemkonfiguration löschen wollen, müssen Sie die Steckbrücke für kurze Zeit umsetzen. Halten Sie sich an die Anweisungen in der Grafik, um die Daten löschen.

JBAT1 Halten Daten Löschen Daten

Wichtig

Wenn das System ausgeschaltet ist, können Sie die Steckbrücke auf den Pol 2 und 3 stecken, um die Daten im CMOS zu löschen. Stecken Sie anschließnd die Steckbrücke auf den Pol 1 und 2 zurück. Versuchen Sie niemals die Daten im CMOS zu löschen, wenn das System eingeschaltet ist. Die Hauptplatine kann dadurch beschädigen.

Steckplätze

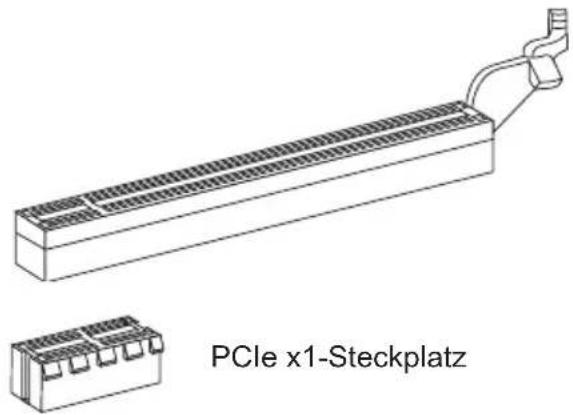

PCIe (Peripheral Component Interconnect Express) Steckplatz

Der PCIe-Steckplatz unterstützt eine Erweiterungskarte mit der PCIe-Schnittstelle.

PCIe x16-Steckplatz

PCI (Peripheral Component Interconnect) Steckplatz

Der PCI-Steckplatz kann LAN-Karten, SCSI-Karten, USB-Karten und sonstige Zusatzkarten aufnehmen, die mit den PCI-Spezifikationen konform sind.

32-Bit PCI-Steckplatz

Wichtig

Achten Sie darauf, dass Sie zuerst das Netzkabel aus der Steckdose herausziehen, bevor Sie eine Erweiterungskarte installieren oder entfernen. Denken Sie bitte auch daran die Dokumentation der Erweiterungskarte zu lesen, um notwendige Hardware- oder Softwareeinstellungen für die Erweiterungskarte wie z.B. Jumper-, Schalter- oder BIOS-Einstellungen vorzunehmen.

PCI-Unterbrechungsanforderungs-Routing

Eine IRQ (Interrupt Request; Unterbrechungsanforderung)-Leitung ist eine Hardwareleitung, über die ein Gerät Unterbrechungssignale zu dem Mikroprozessor schicken kann. Die PCI IRQ-Pole werden in der Regel mit dem PCI-Bus-Polen wie folgt verbunden:

	Folge1 Folge2 Folge3 Folge4
PCI Steckplatz1	INT G# INT H# INT E# INT F#

LED Statusanzeige

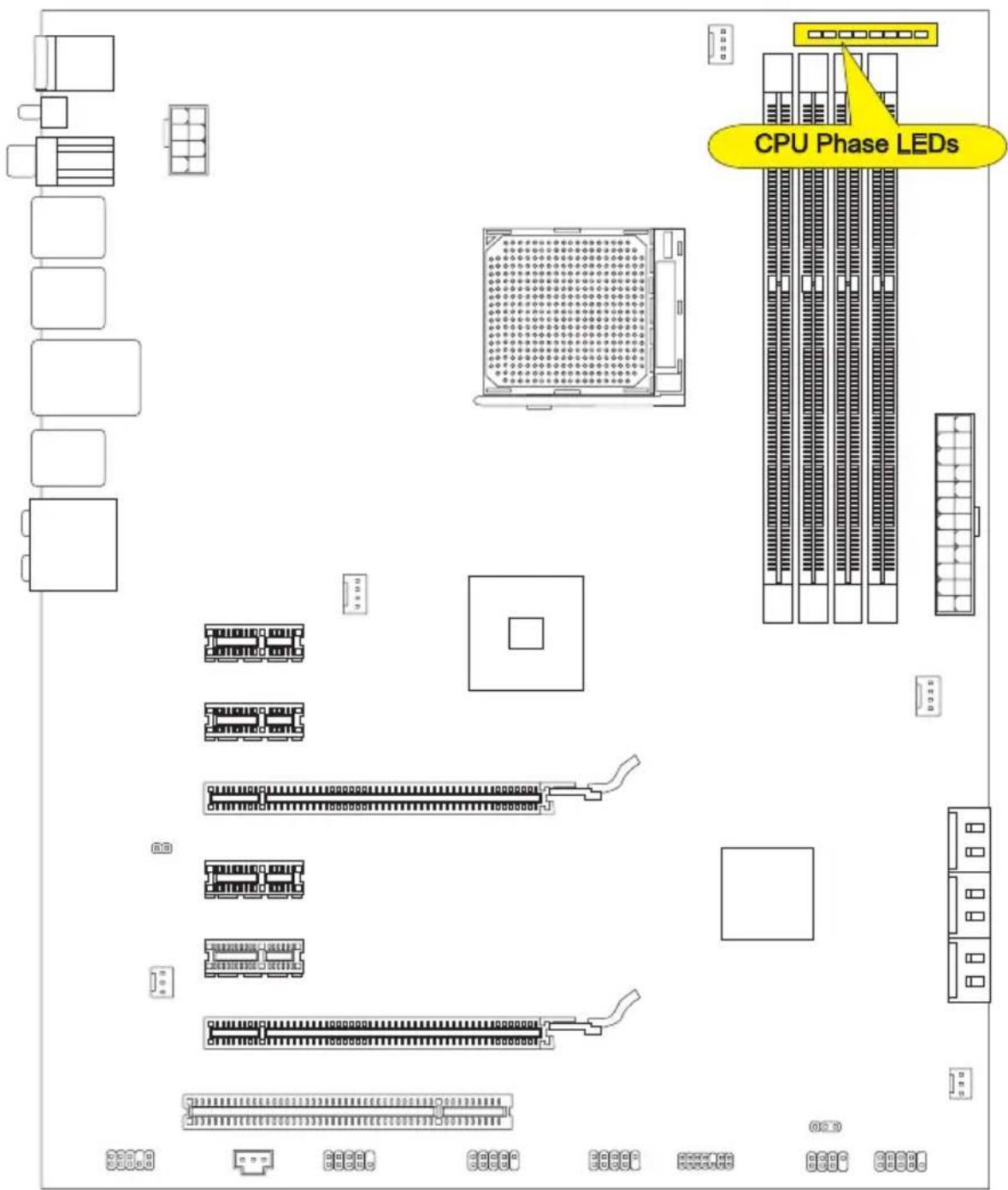

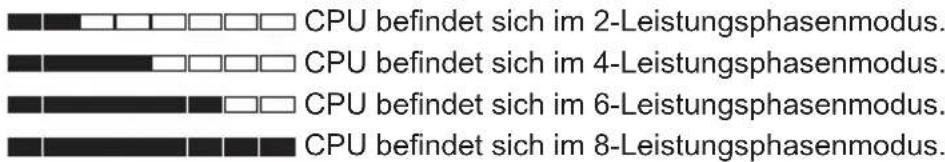

Diese LEDs zeigen den aktuellen CPU-Leistungsphasenmodus an. Befolgen Sie zum Lesen die nachstehenden Anweisungen.

euchtet Aus

BIOS Setup

Dieses Kapitel enthält Informationen über das BIOS Setup und ermöglicht es Ihnen, Ihr System optimal auf Ihre Anforderungen einzustellen. Notwendigkeit zum Aufruf des BIOS besteht, wenn:

■ Während des Bootvorgangs des Systems eine Fehlermeldung erscheint und Sie zum Aufruf des BIOS SETUP aufgefordert werden.
■ Sie die Werkseinstellungen zugunsten individueller Einstellungen ändern wollen.

Wichtig

• Die Menüpunkte jeder BIOS Kategorie, die in diesem Kapitel beschrieben wird, werden permanent auf den neuesten Stand gebracht, um die Systemleistung zu verbessern. Aus diesem Grunde kann die Beschreibung geringfügig von der aktuellsten Version des BIOS abweichen und sollte dementsprechend lediglich als Anhaltspunkt dienen.
• Während des Hochfahrens, wird die BIOS Version in der ersten Zeile nach dem Hochzählen des Speichers angezeigt, üblicherweise im Format dieses Beispiels:

E7640AMS.xxx 062011 wobei:

Die erste Stellen den BIOS-Hersteller bezeichnet, dabei gilt E = EFI

2te - 5te Stelle bezeichnen die Modelnummer.

6te Stelle bezeichen den Chipsatzhersteller, A = AMD, I = Intel, V = VIA, N = Nvidia.

7te - 8te Stelle beziehen sich auf den Kunden, MS=alle Standardkunden.

xxx bezieht sich auf die BIOS Version.

062011 bezeichnet das Datum der Veröffentlichung des BIOS.

Aufruf des BIOS Setups

Nach dem Einschalten beginnt der Computer den POST (Power On Self Test -Selbstüberprüfung nach Anschalten). Sobald die Meldung unten erscheint drücken Sie die Taste (), um das Setup aufzurufen.

Press DEL to enter Setup Menu, F11 to enter Boot Menu (ENTF drücken, um das Einstellungsprogramm zu öffnen; F11 drücken um das Bootmenü zu erreichen)

Wenn die Nachricht verschwindet, bevor Sie reagieren und Sie möchten immer noch ins Setup, starten Sie das System neu, indem Sie es erst AUS- und danach wieder ANSCHALTEN, oder die "RESET"-Taste am Gehäuse betätigen. Sie können das System außerdem neu starten, indem Sie gleichzeitig die Tasten , und drücken (bei manchen Tastaturen , und ).

Steuertasten

Tastatur Maus Beschreibung		Beschreibung
<↑><↓>		Auswahl eines Eintrages
<←><→>	Bewegen Sie den Cursor	schirms
	Klicken/ doppelt-klicken Sie mit der linken Maustaste	Auswahl eines Symbols/ Feldes
	Klicken Sie mit der rechten Maustaste	Aufruf Exit Menü oder zurück zum Hauptmenü von Untermenü
<+> Hochzählen oder ändern eines Wertes
<-> Herunterzählen oder ändern eines Wertes
	Allgemeine Hilfe
	CPU-Spezifikationen
	Aufruf des Memory-Z	Fensters mit Details zum Speicher
	Laden der ursprünglichen Setup-Standardwerte
	Speichern oder Zurücksetzen der Änderungen
	Beenden

Untermenü

Wenn Sie an der linken Seite bestimmter Felder ein Dreieckssymbol finden, bedeuted dies, dass Sie über das entsprechende Feld ein Untermenü mit zusätzlichen Optionen aufrufen können. Durch die Steuertasten (↑↓) oder Maus können Sie ein Feld her - vorheben und drücken der Eingabetaste oder doppelklicken mit der linken Maustaste in das Untermenü gelangen. Dort können Sie mit den Steuertasten Werte eingeben und navigieren. Um in das vorherige Menü zu gelangen, drücken Sie oder klicken Sie die rechte Maustaste.

Allgemeine Hilfe

Das BIOS Setup verfügt über eine Allgemeine Hilfe (General Help). Sie können diese aus jedem Menü einfach durch Drücken der Taste aufrufen. Sie listet die Tasten und Einstellungen zu dem hervorgehobenen Menüpunkt auf. Um die Hilfe zu verlassen, rücken Sie .

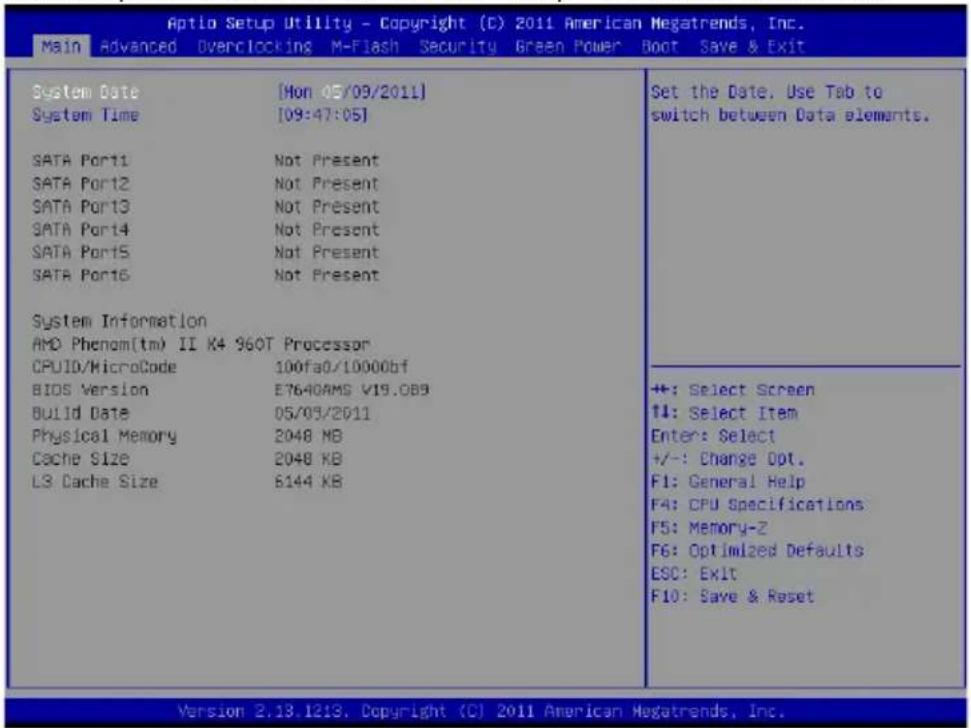

Das Hauptmenü

Nachdem Sie das BIOS CMOS Setup Utility, aufgerufen haben, erscheint das Hauptmenü. Das Hauptmenü können Sie von der Setup-Funktionen auswählen.

In diesem Menü können Sie die Basiskonfiguration Ihres Systems anpassen, so z.B. Uhrzeit, Datum usw.

▶ Advanced

Verwenden Sie diesen Menüpunkt, um spezielle erweiterten Funktionen, integrierte Peripheriegeräte, Power-Management und PC Health Status an Ihrem System vor zunehmen.

▶ Overclocking

Hier können Sie Ihre Einstellungen für Frequenz-/Spannungsregelung und Übertaktung festlegen.

▶ M-Flash

In diesem Menü können Sie das BIOS vom Speicher-Antrieb abtasten/ aufblinken (nur FAT/ FAT32 Format).

▶ Security

Mit diesem Menü können Sie Supervisor- und Benutzerkennwörter setzen.

▶ Green Power

Verwenden Sie dieses Menü um Einstellungen der Stromversorgung vorzunehmen.

▶ Boot

Verwenden Sie dieses Menü, um die Priorität der Boot-Gerät vorzunehmen.

▶ Save & Exit

Hier können Sie die BIOS-Werkseinstellungen oder Standardeinstellungen laden. Veränderungen speichern oder löschen und verlassen Sie das BIOS-Setup.

Wenn Sie das BIOS Dienstprogramm öffnen, folgen Sie den untenstehenden Anweisungen.

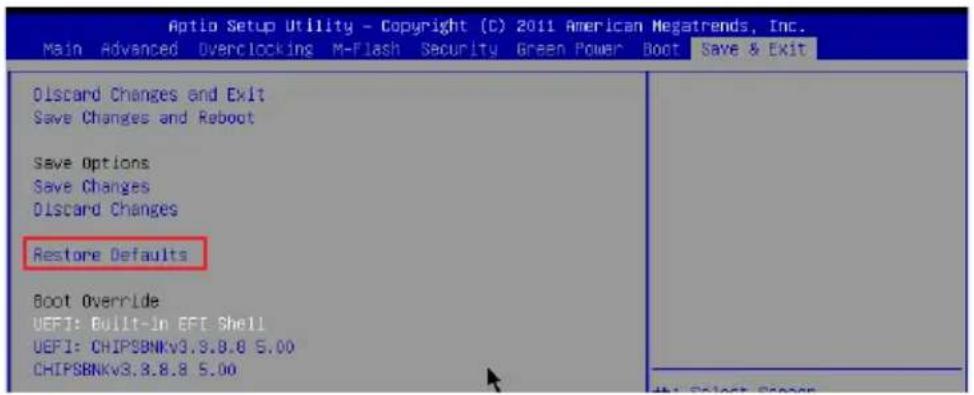

1. Laden der gespeicherten Werkseinstellung : Durch die Steuertasten (←, →, ↑, ↓) können Sie [Restore Defaults] in [Save & Exit]-Menü wählen und drücken Sie auf . Und dann zeigt der Bildschrim die folgende PopUp-Meldung. Wählen Sie [Yes (Ja)] und klicken darauf, um die Standardeinstellungen für eine sichere Systemleistung zu laden.

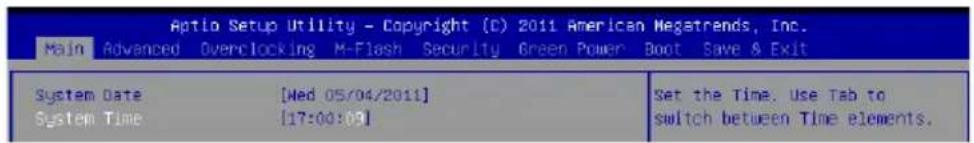

1. Die Datum/Zeit Einstellung : Durch die Steuertasten (←, →, ↑, ↓) können Sie [Sys - tem Date]/ [System Time] in [Main Menu]-Menü wählen und drücken Sie auf . Hier können Sie das Datum, Zeit in den jeweiligen Bereichen schreiben.

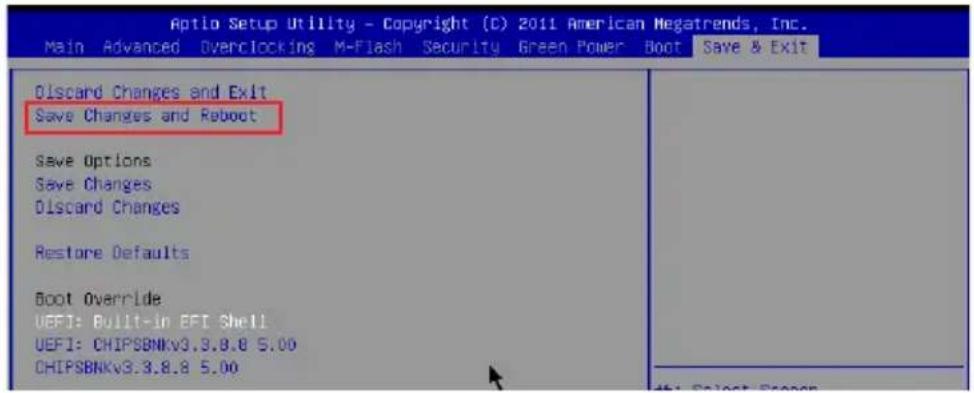

1. Abspeichern u. Beenden der Einstellung: Durch die Steuertasten (←, →, ↑, ↓) können Sie [Save Changes & Reboot] in [Save & Exit]-Menü wählen und drücken Sie auf . Und dann zeigt der Bildschrim die folgende PopUp-Meldung. Wählen Sie [Yes(Ja)] und klicken darauf, um die (neuen) Einstellungen zu speichern und das BIOS Setup zu verlassen.

In diesem Menü können Benutzer das BIOS anpassen und übertakten. Bitte führen Sie nur Änderungen durch, wenn Sie sich über das Ergebniss sicher sind. Sie sollten Erfahrung beim Übertakten haben, da Sie sonst das Mainboard oder Komponenten des Systems beschädigen können.

Zeigt den derzeitige Takt der CPU und die Geschwindigkeit des Speichers an. Nur Anzeige – keine Änderung möglich.

Hier können Sie die CPU FSB Frequenz verändern (in MHz).

▶ Adjust CPU Ratio

Hier können Sie die CPU-Taktmultiplikator (Ratio) angeben. Dieser Eintrag ist nur verfügbar, wenn der Prozessor diese Funktion unterstützt (freier Multiplikator).

Gibt die Frequenz der CPU an. Nur Anzeige – keine Änderung möglich.

Hier können Sie die CPU-NB-Taktmultiplikator (Ratio) angeben.

Zeigt die verstellte Frequenz der CPU-NB. Nur Anzeige – keine Änderung möglich.

▶ AMD Turbo Core Technology

Diese Technologie kann die Frequenz des aktiven CPU-Kerne automatisch erhöhen, um die Leistung zu verbessern.

Gestattet die Wahl der PCI-E Frequenz (in MHz).

▶ DRAM Frequency

Hier können Sie die Speicherfrequenz einstellen. Mit der Einstellung [Auto], erkennt das System die DRAM-Taktfrequenz automatisch.

Gibt der verstellt Frequenz des DDR Speicher. Nur Anzeige.

▶ DRAM Timing Mode

Dieses kann alles erweiterten DRAM Timing automatisch auffangen.

▶ Advanced DRAM Configuration

Drücken Sie die Eingabetaste , um das Untermenü aufzurufen.

▶ Command Rate

Legt die DRAM Kommandorate fest.

▶ tCL

Hier wird die Verzögerung im Timing (in Taktzyklen) eingestellt, bevor das SDRAM einen Lesebefehl nach dessen Erhält auszuführen beginnt.

▶ tRCD

Wenn DRAM erneuert wird, werden Reihen und Spalten separat adressiert. Gestattet es, die Anzahl der Zyklen der Verzogerung im Timing einzustellen, die zwischen den CAS und RAS Abtastsignalen liegen, die verwendet werden, wenn der DRAM beschrieben, ausgelesen oder aufgef rischt wird. Eine hohe Geschwindigkeit fuhrt zu hoherer Leistung, während langsamere Geschwindigkeiten einen stabileren Betrieb bieten.

▶ tRP

Legt die Anzahl der Taktzyklen fest, die das Reihenadress Strobe - RAS) für eine Vorladung bekommt. Wird dem RAS bis zur Auffrischung des DRAM nicht genug Zeit zum Aufbau seiner Ladung gegeben, kann der Refresh unvollständig ausfallen und das DRAM Daten verlieren. Dieser Menüpunkt ist nur relevant, wenn synchroner DRAM verwendet wird.

▶ tRAS

Diese Einstellung stellt das Nehmen der Zeit RAS fest, um von zu lesen und zu einer Speicherzelle zu schreiben.

▶ tRTP

Legt die Pausenzeit zwischen ein Lesen Befehl und einem Vorladung Befehl.

▶ tRC

Die Reihe Taktzyklen Option spezifiziert die Mindestdauer der Taktgeberzyklen. Die Speicherreihe einen vollen Zyklus Zeit braucht, von der Reihe Aktivierung bis zu Precharge der aktiven Reihe fest.

▶ tWR

Mindestausenzeit zwischen Ende des geschreibt Datenstoß und den Anfang eines Vorladung Befehls. Der Gefühlverstärker kann Daten zu den Zellen zurückstellen.

▶ tRRD

Diese Option legt die Aktiv-zu-Aktive Verzögerung von den unterschiedlichen an gegrenzter Teil des Speicher fest.

▶ tWTR

Mindestausenzeit zwischen Ende des geschreibt Datenstoß und den Anfang des Kolumnelesen Befehls. Der I/O-Gating kann den Gefühlverstärker übersteueren, bevor gelesener Befehl beginnt.

▶ tRFC

Diese Einstellung stellt das Nehmen der Zeit RFC fest, um von zu lesen und zu einer Speicherzelle zu schreiben.

Drücken Sie die Eingabetaste , um das Untermenü aufzurufen. Hier können Sie für jeden Kanal erweiterte Speichereinstellungen vorgenommen werden.

▶ tRWTT02/ tWRRD2/ tWRWR2/ tRDRD2

Hier können Sie die Speicher-Timing für den Speicherkanal 1 und 2 festsetzen.

▶DCT Unganged Mode

Hier können Sie die Unganged Modus aktiviert/deaktiviert. Im Unganged Modus, ein logisches DIMM irgendein ein 128-Bit DIMM.

▶ Bank Interleaving

Bank Interleaving ist ein wichtiger Parameter für das Verbessern von Übertaktung Fähigkeit des Speichers. Es lässt System mehrfache Bänke gleichzeitig zugänglich machen.

▶ HT Link Speed

Gibt die Betriebsfrequenz des Taktgebers des Hypertransport Links vor. Mit der Einstellung [Auto], erkennt das System die HT Link Geschwindigkeit automatisch.

Gibt der verstellt Frequenz des HT-Links. Nur Anzeige.

▶ CPU Core Control

Gesteuert werden dei Anzahl der CPU-Kerne.

▶ Unlock CPU Core

Hier können Sie den CPU-Kern freischalten. Bitte beachten Sie dazu die nachfolgend beschriebenen Verfahren beziehen, um die CPU-Kern im BIOS-Setup freizuschalten.

Wichtig

• Diese CPU-Kern freigeschaltet Verhalten hängt von der Fähigkeit / Eigenschaft CPU, und es ist nicht garantiert.
• Hängen Sie von der Eigenschaft CPU, sobald Sie instabil Szenario erhalten, bitte wieder die Standardeinstellungen für die System.
• Sie können die Kernzahlen in die Registerkarte Leistung des Windows Task-Manager prüfen.

▶ OC Genie Lite

Die Einstellung [Enabled] erlaubt das System, maximaler FSB-Takt zu erkennen und automatisch zu übertakten. Wenn die Übertaktung nicht ausgeführt werden kann, können Sie bei niedriger FSB-Takt für erfolgreiche Übertaktung versuchen.

▶ Spread Spectrum

Pulsiert der Taktgenerator des Motherboards, erzeugen die Extremwerte (Spitzen) der Pulse EMI (Elektromagnetische Interferenzen). Die Spread Spectrum Funktion reduziert die erzeugten EMI, indem die Pulse so moduliert werden, das die Pulsspitzen zu flacheren Kurven reduziert werden.

Wichtig

• Sollten Sie keine Probleme mit Interferenzen haben, belassen Sie es bei der Einstellung [Disabled] (ausgeschaltet), um bestmögliche Systemstabilität und -leistung zu gewährleisten. Stellt für sie EMI ein Problem dar, wählen Sie die gewünschte Band -breite zur Reduktion der EMI.
• Je größer Spread Spectrum Wert ist, desto größer nimmt der EMI ab, und das System wird weniger stabil. Bitte befragen Sie Ihren lokalen EMI Regelung zum meist passend Spread Spectrum Wert.
• Denken Sie daran Spread Spectrum zu deaktivieren, wenn Sie übertakten, da sogar eine leichte Schwankung eine vorübergehende Taktsteigerung erzeugen kann, die gerade ausreichen mag, um Ihren übertakteten Prozessor zum einfrieren zu bringen.

Diese Option bietet Ihnen an, die Spannung des CPU, des Speichers und des Chipsatz anzupassen.

Drücken Sie die Eingabetaste , um das Untermenü aufzurufen.

Drücken Sie die Eingabetaste , um das Untermenü aufzurufen. Im Untertpunkten können die aktuellen Einstellungenin individuellen Profilen gespeichert und wieder geladen werden.

▶ OC Retry Count

Wenn die Übertaktung fehlschlägt, regelt diese Option wie oft das System mit den übertakteten Einstellungen versucht zu starten [1, 3]. Schlägt die Übertaktung fehl, wird das System mit Standard-Einstellungen gestartet.

Drücken Sie die Eingabetaste , um das Untermenü aufzurufen. Das Untermenü

zeigt die Information des verwendeten Prozessors an.

Drücken Sie die Eingabetaste , um das Untermenü aufzurufen. Das Unter - menü zeigt die Technologien des verwendeten Prozessors an.

▶ MEMORY-Z

Drücken Sie die Eingabetaste , um das Untermenü aufzurufen.

▶DIMM1\~4 Memory SPD

Drücken Sie die Eingabetaste , um das Untermenü aufzurufen. Das Unter - menü zeigt die Information des installierten Speichers an.

▶ CPU Features

Drücken Sie die Eingabetaste , um das Untermenü aufzurufen.

▶AMD Cool'n'Quiet

Die Cool'n'Quiet-Technologie kann die CPU-Geschwindigkeit und den Stromver brauch effizient und dynamisch herabsetzen.

Wichtig

Für eine einwandfreie Funktion von Cool'n'Quiet muss folgende Vorgehensweise unbedingt sichergestellt werden:

- BIOS Setup ausführen und wählen Overclocking Menu aus UnterOverclocking Menu setzen Sie CPU Feature > AMD Cool'n'Quiet, auf "Enabled".

- Öffnen Sie Windows und wählen Sie [Start] -> [Ein tellungen] -> [Systemsteuerung] -> [Energieoptionen]. Gehen Sie zu Eigenschaften von Energieoptionen (Power Options Properties), und wählen Sie Minimaler Energieverbrauch (Minimal Power Management) under Energieschemas (Power schemes).

▶C1E

Mit Hilfe von Speedstep ändert der Prozessor seine Taktrate, also die Rechenleistung, je nach Einstellung bzw. Bedarf. Nicht alle Prozessor unterstützt Enhanced Halt Stand (C1E).

▶ SVM Mode

Hier können Sie den Modus der AMD SVM (Secure Virtual Machine) aktivieren/deaktivieren.

▶ IOMMU Mode

Hier können Sie den IOMMU (I/O Memory Management Unit) für I/O--Virtualisierung aktivieren/ deaktivieren.

▶ HT Link Control

Drücken Sie die Eingabetaste , um das Untermenü aufzurufen.

Setzt die Bandbreite des Hyper-Transport Links fest. Mit der Einstellung [Auto], erkennt das System die HT Link Bandbreite automatisch.

Software-Information

Die im Mainboard-Paket enthaltene DVD enthält alle notwendigen Treiber. Um die Installation automatisch laufen zu lassen, klicken Sie einfach den Treiber oder Utiltiy und folgen Sie dem Pop-Up Schirm, um die Installation durchzuführen. Der Treibergebrauchs-DVD enthält:

• Treibermenü : Es gibt die vorhandenen Treiber. Aktivieren Sie den gewünschten Treiber.
• Gebrauchsmenü : Sie erlaubt Ihnen verfügbare Software-Anwendungen zu installieren.
• Service-Basismenü : Mit diesem Menü können Sie offizielle Webseite des MSI linken.
• Produktinformation-Menü : Es zeigt die neu Informationen von MSI Produkt.
• Sicherheits-Menü : Es bietet die nützliche Antivirenprogramm.

Wichtig

Besuchen Sie bitte die offizielle Website des MSI, um die neuesten Treiber und BIOS für bessere System Leistung zu erhalten.
