H61ME33 - Motherboard MSI - Kostenlose Bedienungsanleitung

Produkttyp	Mainboard
Marke	MSI
Modell	H61ME33
Formfaktor	Micro-ATX (24,5 cm × 21,5 cm)
CPU-Sockel	LGA1155
Kompatible Prozessoren	Intel Sandy Bridge (Core i3/i5/i7)
Chipsatz	Intel H61
Unterstützter Arbeitsspeicher	2 x DDR3 DIMM, max. 16 GB, DDR3 1333/1066 MHz, Dual-Channel
Erweiterungssteckplätze	1 x PCIe x16, 2 x PCIe x1, 1 x PCI
Speicher	4 SATA-Anschlüsse 3 Gb/s (Intel H61)
Netzwerk	LAN Gigabit Realtek RTL8111E
Audio	Realtek ALC887, HD-Audio 8-Kanal
USB-Anschlüsse	2 x USB 3.0 (NEC), 4 x USB 2.0 (Rückseite); Anschlüsse für 3 x USB 2.0
Videoanschlüsse	1 x HDMI, 1 x VGA, 1 x DVI-D (mit integrierter Grafik)
Stromanschlüsse	ATX 24-Pin (JPWR1), ATX 4-Pin (JPWR2)
Lüfteranschlüsse	1 x CPUFAN (4-Pin, Smart Fan), 2 x SYSFAN
Frontpanel-Anschlüsse	JFP1 (Schalter/LED), JAUD1, JUSB1~3, JCOM1, JLPT1, JTPM1, JCI1
Andere Anschlüsse	S/PDIF-Ausgang, Parallelport, Serieller Port, TPM-Modul
BIOS	EFI, Hauptmenü mit erweiterten Optionen, Übertaktung, Sicherheit
Übertaktung	Unterstützt (CPU-Ratio, Spannung, Speicherfrequenz)
Empfohlenes Netzteil	Standard-ATX-Netzteil (20+4-Pin empfohlen)
Wartung und Reinigung	Regelmäßige Reinigung mit Druckluft; Feuchtigkeit vermeiden
Sicherheit	Netzstecker ziehen vor Arbeiten; Vorsicht vor elektrostatischen Entladungen
Ersatzteile und Reparierbarkeit	CR2032 CMOS-Batterie austauschbar; Lüfter und Speicher austauschbar

Häufig gestellte Fragen - H61ME33 MSI

Welche Prozessoren sind mit dem Mainboard MSI H61ME33 kompatibel?

Das Mainboard unterstützt Intel Sandy Bridge (Core i3, i5, i7) Prozessoren im Sockel LGA1155. Besuchen Sie die MSI-Website für eine vollständige Liste der unterstützten CPUs.

Wie installiere ich RAM auf diesem Mainboard?

Setzen Sie die DDR3-Riegel in die DIMM1- und DIMM2-Steckplätze ein und achten Sie auf die Kerbe. Um den Dual-Channel-Modus zu aktivieren, verwenden Sie zwei identische Module. Die maximale Kapazität beträgt 16 GB.

Wie lösche ich das CMOS auf der MSI H61ME33?

Schalten Sie den Strom aus, überbrücken Sie dann die beiden Pins des Jumpers JBAT1 für einige Sekunden mit einem metallischen Gegenstand. Setzen Sie den Jumper zurück in die Daten-Erhaltungsposition.

Kann ich den Prozessor mit diesem Mainboard übertakten?

Ja, das Mainboard unterstützt Übertaktung über das BIOS. Sie können das CPU-Ratio, die Spannung (DRAM Voltage) und die Frequenzen anpassen. Achtung: Übertaktung kann bei falscher Ausführung Komponenten beschädigen.

Wie greife ich auf das BIOS des Mainboards zu?

Drücken Sie beim Start die Taste Entf (DEL), wenn die Meldung 'Press DEL to enter Setup Menu' auf dem Bildschirm erscheint.

Welche Videoanschlüsse sind verfügbar?

Das Mainboard verfügt über einen HDMI-Anschluss, einen VGA-Anschluss und einen DVI-D-Anschluss. Diese Anschlüsse funktionieren nur mit einem Prozessor mit integrierter Grafik (IGP).

Wie schließe ich zusätzliche Lüfter an?

Verwenden Sie die Anschlüsse SYSFAN1 und SYSFAN2 (3 oder 4 Pin) für Gehäuselüfter. Der CPUFAN-Anschluss ist für den CPU-Lüfter reserviert und unterstützt die Smart-Fan-Steuerung.

Unterstützt das Mainboard USB 3.0?

Ja, das Modell H61MU-E35 (Variante) hat zwei USB 3.0-Anschlüsse auf der Rückseite, gesteuert durch einen NEC-Controller. Andere Modelle (H61M-E33) haben nur USB 2.0-Anschlüsse.

Wie ist das Verfahren zur Installation der CPU?

Öffnen Sie den Ladehebel, entfernen Sie die Schutzkappe, setzen Sie die CPU ein und richten Sie die Kerben aus, schließen Sie den Hebel. Tragen Sie Wärmeleitpaste auf, bevor Sie den Lüfter installieren.

Wie aktualisiere ich das BIOS der MSI H61ME33?

Verwenden Sie die M-Flash-Funktion im BIOS. Laden Sie die BIOS-Datei von der MSI-Website auf einen USB-Stick herunter, der mit FAT32 formatiert ist, starten Sie M-Flash und wählen Sie die Datei aus.

BEDIENUNGSANLEITUNG H61ME33 MSI

Hinweis von MSI zur Erhaltung und Schutz unserer Umwelt

Gemäß der Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte dürfen Elektro- und Elektronik-Altgeräte nicht mehr als kommunale Abfälle entsorgt werden. MSI hat europaweit verschiedene Sammel- und Recyclingunternehmen beauftragt, die in die Europäische Union in Verkehr gebrachten Produkte am Ende ihres Lebenszyklus zurückzunehmen. Bitte entsorgen Sie dieses Produkt zum gegebenen Zeitpunkt ausschließlich an einer lokalen Altgerätesammelstelle in ihrer Nähe.

Spezifikationen De-2

Komponenten-Übersicht De-4

Schraubenlöcher De-5

CPU (Prozessor) De-6

Speicher De-10

Stromversorgung De-12

Rücktafel De-13

Anschlüsse De-15

Stockbrücke 21

Stockplätze De-22

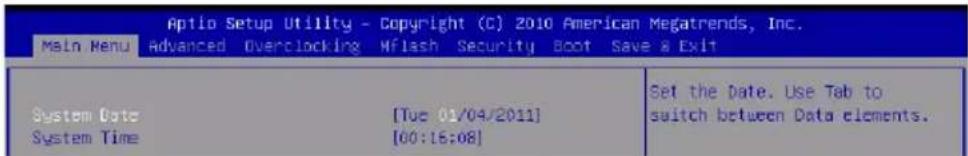

BIOS Setup 23

Software-Information 1

Französisch

Russisch

Spezifikationen... Fr-2 Schnellreferenz für Komponenten. Fr-4 Gewindebohrungen. Fr-5 Prozessor: CPU. Fr-6 Speicher. Fr-10 Stromanschlüsse. Fr-12 Rückwand. Fr-13 Anschlüsse. Fr-15 Jumper. Fr-21 Steckplätze. Fr-22 BIOS-Einstellung. Fr-23 Software-Informationen. Fr-32 XapakTepeNCTnKu Ru-2 Pa3MeIeHne KOMnHOENTOB CnCTEmHOI PJIaTbI Ru-4 OTBepCTnIy BnHTOB. Ru-5 CPU (LHeTpalbHbI npoeccop) Ru-6 Pamr. Ru-10 Pazbem nHTaHnR. Ru-12 3aHnra naHeIb Ru-13 KohneKTopb1 Ru-15 Перемыкa Ru-21 Cnotb1 Ru-22 HacrpoikaBIOS Ru-23 CbeHn o nporpaMMHom oecneueHHu Ru-32

Englisch

H61MU-E35/

H61M-E33/

H61M-E23/

H61M-P33

Serie

Intel® Sandy Bridge Prozessor für Sockel LGA1155 (Weitere CPU-Informationen finden Sie unter http://www.msi.com/service/cpu-support)

Chipsatz

Intel® H61 Chipsatz

Speicher

2 DDR3-DIMMs unterstützen DDR3 1333/1066 DRAM (max. 16 GB) - Unterstützung des Dual-Kanal-Modus (Weitere Informationen zu kompatiblen Speichermodulen finden Sie unter http://www.msi.com/service/test-report)

LAN

Unterstützt LAN 10/100/1000 über Realtek® RTL8111E

Audio

■ HD-Audio-Codec wird durch Realtek® ALC887 integriert, 8-Kanal Audio-Ausgang mit „Jack Sensing"

SATA

4 SATA 3Gb/s Anschlüsse über Intel H61 PCH (H61MU-E35/ H61M-E33/ H61ME23) 2 SATA 3Gb/s Anschlüsse über Intel® H61 PCH (H61M-P33)

2 USB 3.0 rückwärtige E/A-Anschlüsse über den NEC® uPD720200F1

Anschlüsse

Hintere Ein- und Ausgänge

• 1 PS/2 Tastatur/ Maus Combo-Anschluss
• 2 USB 3.0 Anschlüsse (für H61MU-E35)
• 4 USB 2.0 Anschlüsse
• 1 HDMI Anschluss* (H61MU-E35/ H61M-E33/ H61M-E23)
• 1 VGA Anschluss*
• 1 DVI-D Anschluss*
• 1 LAN Anschluss
• 6 Audiobuchsen (H61MU-E35/ H61M-E33) / 3 Audiobuchsen (H61M-E23/ H61MP33)

*Die HDMI-, DVI-D- und VGA-Anschlüsse funktionieren nur mit integriertem Grafikprozessor.

On-Board

• 3 Stiftleisten (H61MU-E35/ H61M-E33/ H61M-E23)/ 1 USB 2.0 Stiftleiste (H61MP33)
• 1 Gehäusekontaktschalter
• 1 S/PDIF-Ausgang Stiftleiste
• 1 Audio Stiftleiste für Gehäuse Audio Ein-/Ausgänge
• 1 TPM Stiftleiste (H61MU-E35/ H61M-E33/ H61M-E23) -1 Parallele Stiftleiste -1 Serielle Stiftleiste

Steckplätze

1 PCIE x16-Steckplatz 2 PCIE x1-Steckplätze 1 PCI-Steckplatz

Formfaktor

Micro-ATX (24,5 cm × 21,5 cm)

Montage

6 Montagebohrungen

• Wenn Sie für Bestellungen von Zubehör Teilenummern benötigen, finden Sie diese auf unserer Produktseite unter http://www.msi.com/index.php

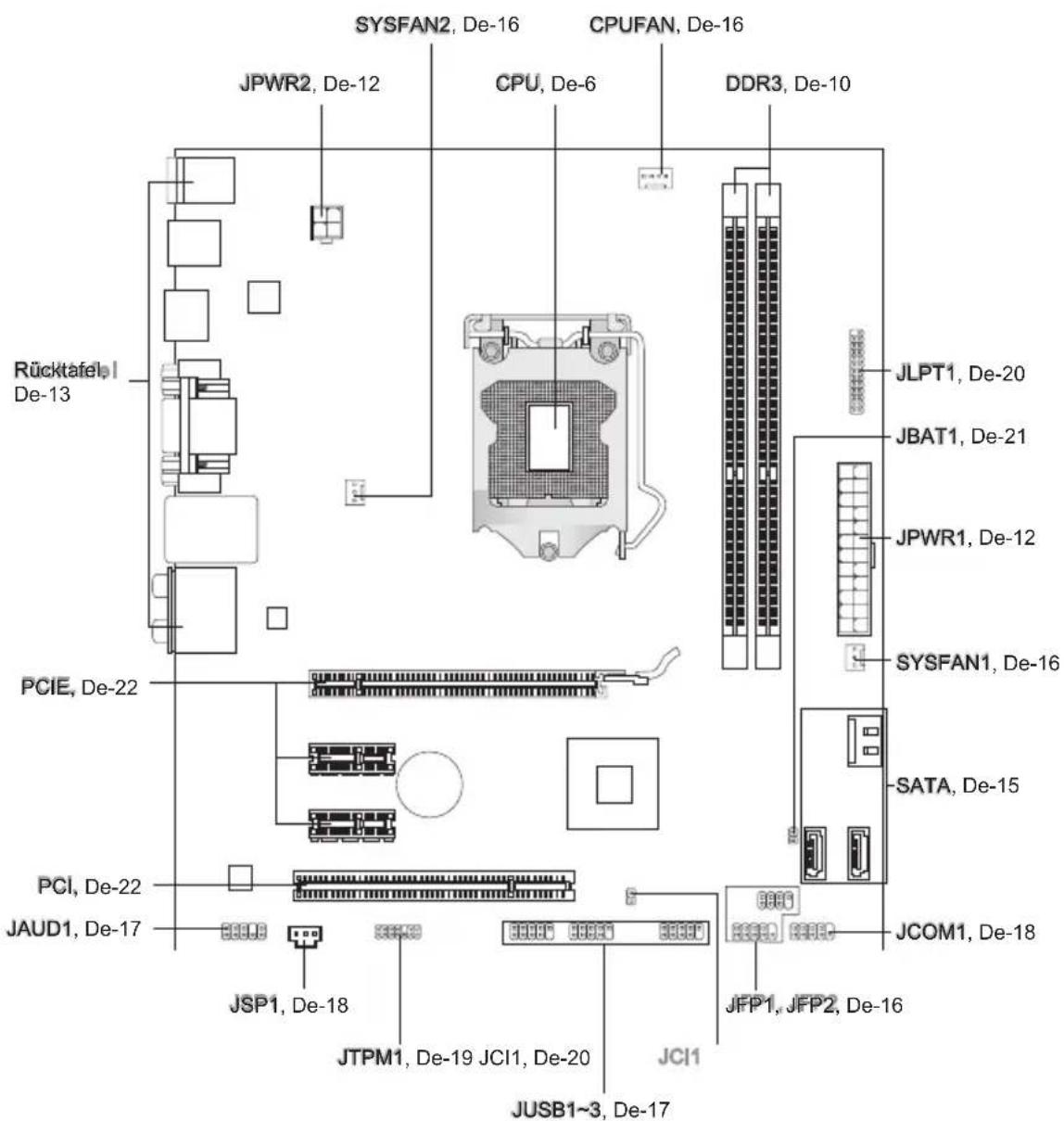

Komponenten-Übersicht

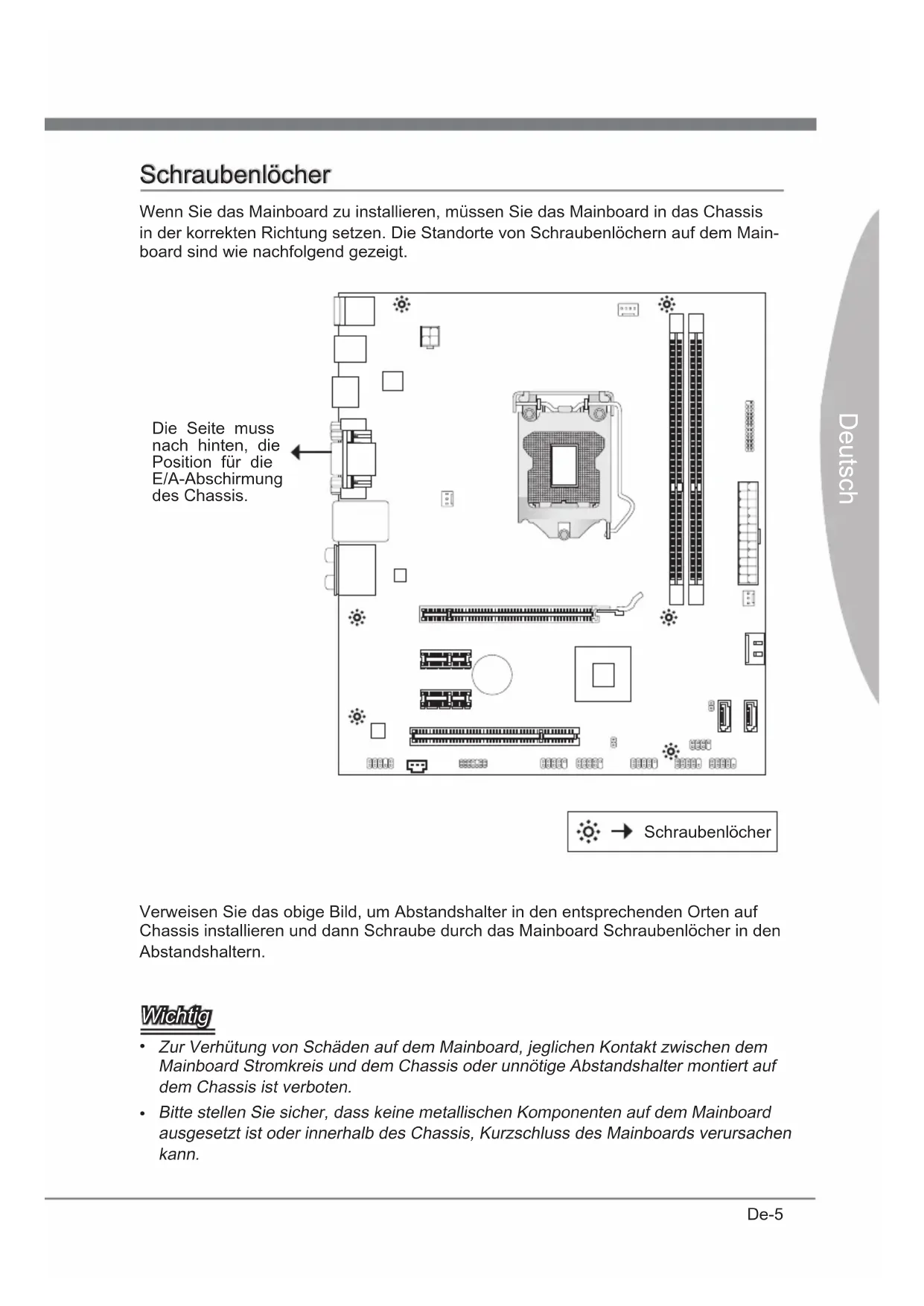

Schraubenlöcher

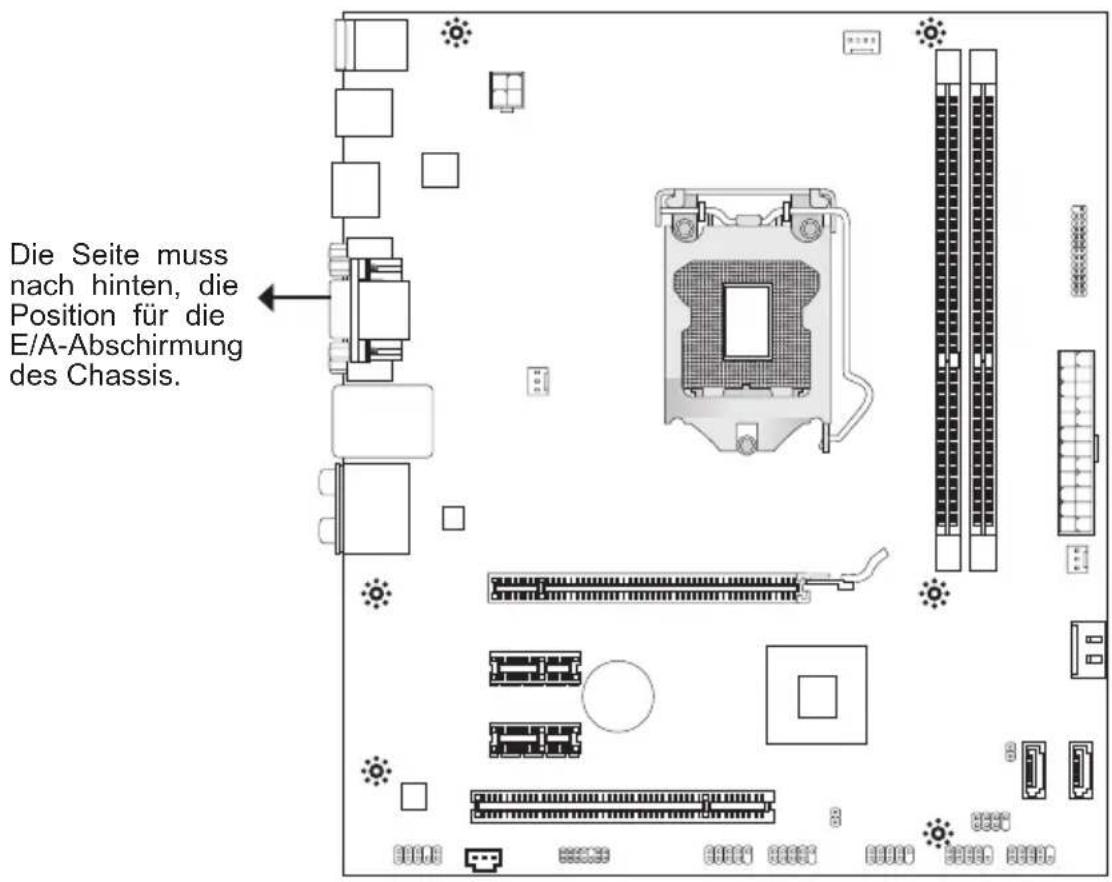

Wenn Sie das Mainboard installieren, müssen Sie das Mainboard in der korrekten Richtung in das Gehäuse setzen. Die Positionen der Schraubenlöcher auf dem Mainboard sind wie unten gezeigt.

Beziehen Sie sich auf das obige Bild, um Abstandshalter an den entsprechenden Stellen im Gehäuse zu installieren, und schrauben Sie dann die Schrauben durch die Schraubenlöcher des Mainboards in die Abstandshalter.

Wichtig

• Zur Vermeidung von Schäden am Mainboard ist jeglicher Kontakt zwischen dem Stromkreis des Mainboards und dem Gehäuse oder unnötigen Abstandshaltern, die am Gehäuse montiert sind, verboten.
• Bitte stellen Sie sicher, dass keine metallischen Komponenten auf dem Mainboard freiliegen oder sich im Gehäuse befinden, die einen Kurzschluss des Mainboards verursachen könnten.

CPU (Prozessor)

Wenn Sie die CPU einbauen, stellen Sie bitte sicher, dass Sie auf der CPU einen Kühler anbringen, um Überhitzung zu vermeiden. Wenn Sie keinen Kühler haben, wenden Sie sich bitte an Ihren Händler, um einen zu erwerben und zu installieren.

Um die neuesten Informationen zu unterstützten Prozessoren zu erhalten, besuchen Sie bitte http://www.msi.com/service/cpu-support

Wichtig

Überhitzung

Überhitzung beschädigt die CPU und das System nachhaltig. Stellen Sie stets eine korrekte Funktionsweise des CPU-Kühlers sicher, um die CPU vor Überhitzung zu schützen. Überprüfen Sie, ob eine gleichmäßige Schicht Wärmeleitpaste (oder thermisches Klebeband) zwischen der CPU und dem Kühlblech aufgetragen ist, um die Wärmeableitung zu erhöhen.

CPU-Wechsel

Stellen Sie vor einem Wechsel des Prozessors stets sicher, dass das ATX-Netzteil ausgeschaltet und der Netzstecker gezogen ist, um die Unversehrtheit der CPU zu gewährleisten.

Übertakten

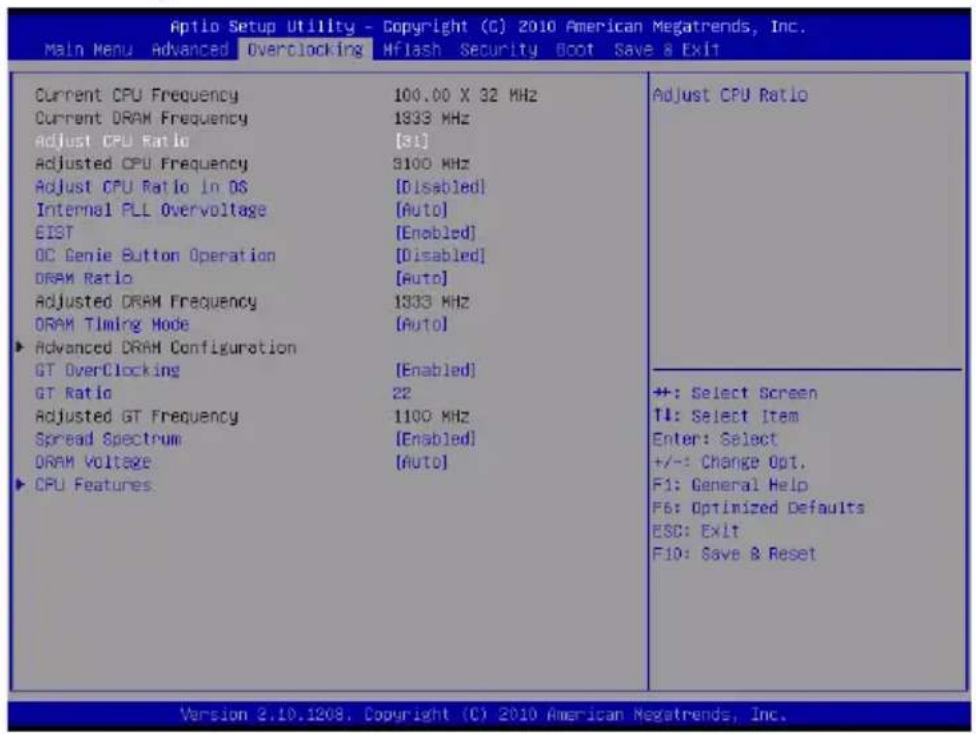

Dieses Motherboard wurde so entworfen, dass es Übertakten unterstützt. Stellen Sie jedoch sicher, dass die betroffenen Komponenten mit den abweichenden Einstellungen während des Übertaktens zurechtkommen. Von jedem Versuch des Betriebs außerhalb der Produktspezifikationen kann nur abgeraten werden. Wir übernehmen keinerlei Garantie für die Schäden und Risiken, die aus unzulässigem oder Betrieb jenseits der Produktspezifikationen resultieren.

Erklärung zur LGA 1155 CPU

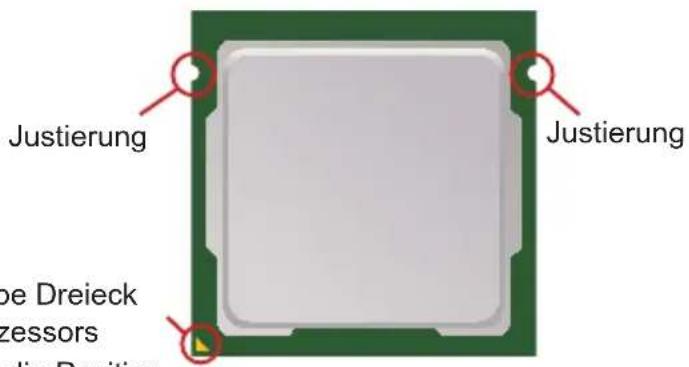

Die Oberseite der LGA 1155 CPU. Vergessen Sie nicht, etwas Siliziumwärmeleitpaste auf die CPU aufzutragen, um eine Ableitung der Hitze zu erzielen.

Das gelbe Dreieck des Prozessors definiert die Position des ersten Pins.

CPU & Kühler Einbau

Wenn Sie die CPU einbauen, stellen Sie sicher, dass Sie auf der CPU einen Kühler anbringen, um Überhitzung zu vermeiden. Vergessen Sie nicht, etwas Siliziumwärmeleitpaste auf die CPU aufzutragen, bevor Sie den Prozessorkühler installieren, um eine Ableitung der Hitze zu erzielen.

Folgen Sie den Schritten unten, um die CPU und den Kühler ordnungsgemäß zu installieren. Ein fehlerhafter Einbau führt zu Schäden an der CPU und dem Mainboard.

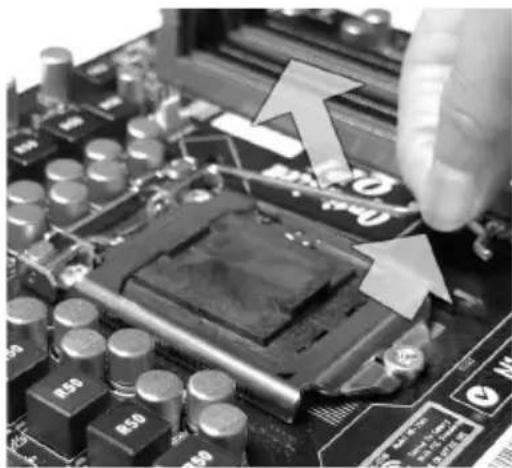

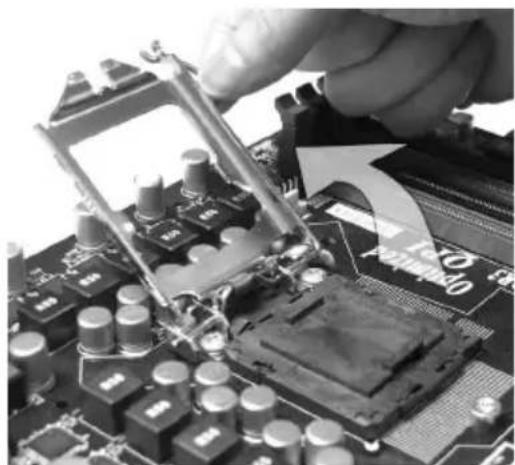

1. Öffnen Sie den Sockelverschlusshebel.

1. Klappen Sie den Hebel ganz auf und öffnen Sie die Metallverschlussklappe.

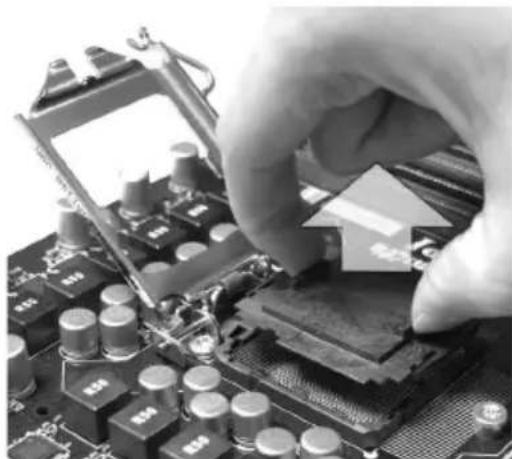

1. Der CPU-Sockel besitzt zum Schutz eine Plastikabdeckung. Lassen Sie vor der Installation diese Schutzkappe auf dem Sockel, um Schäden zu vermeiden. Entfernen Sie die Kappe (wie der Pfeil zeigt).

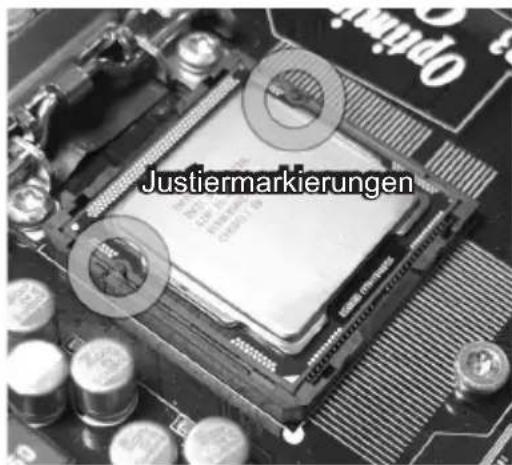

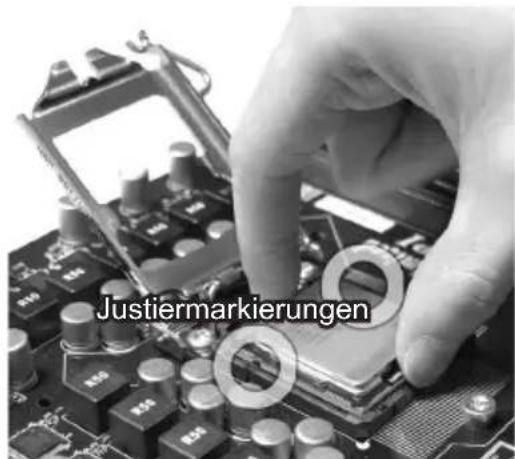

1. Vergewissern Sie sich anhand der Justiermarkierungen und dem gelben Dreieck, dass die CPU in der korrekten Position ist. Setzen Sie anschließend die CPU in den Sockel.

1. Begutachten Sie, ob die CPU richtig im Sockel sitzt. Falls nicht, ziehen Sie die CPU durch eine rein vertikale Bewegung wieder heraus. Versuchen Sie es erneut.

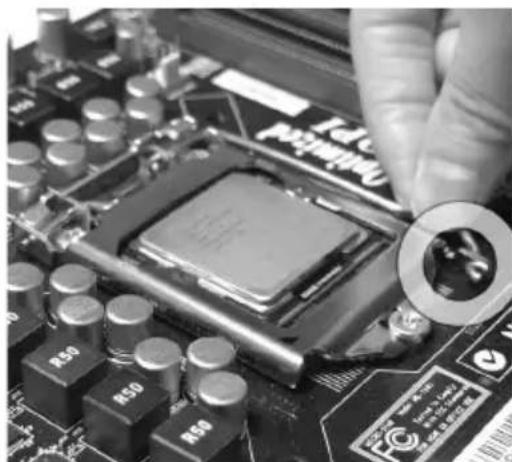

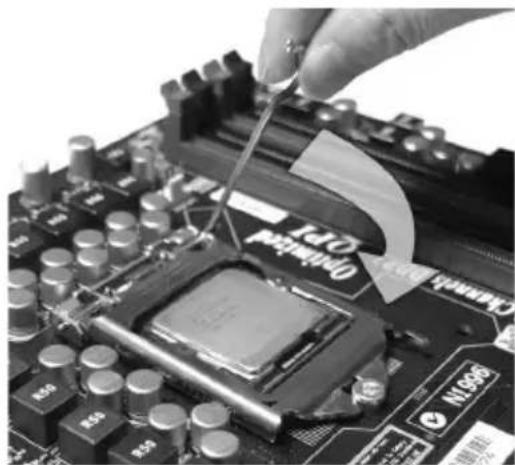

1. Schließen Sie die Abdeckung des Sockels und drücken Sie den Verschlusshebel mit leichtem Druck nach unten.

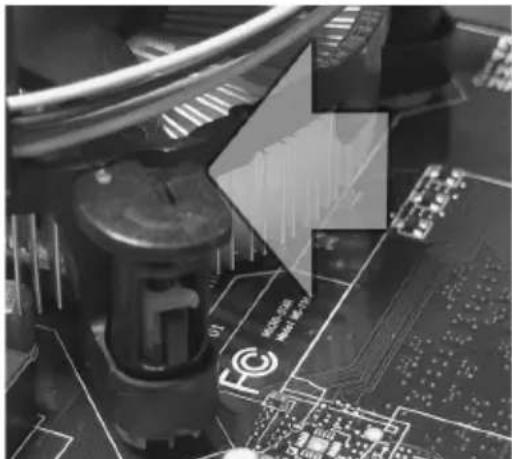

1. Kontrahlesean Siedeie Mielbehlakberslech Rückhaltehaken des CPU-Sockels.

1. in richtiger Position, bevor Sie die Kühlvorrichtung anbringen.

Wichtig

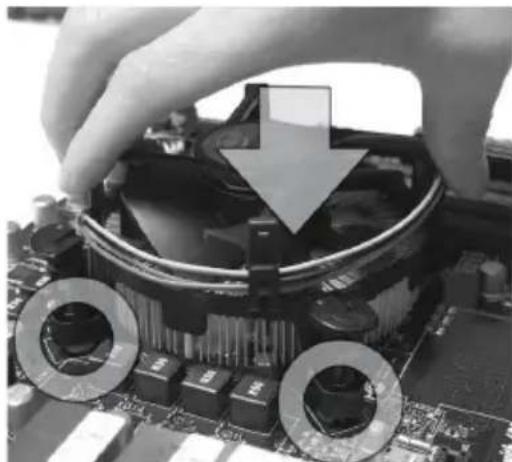

• Stellen Sie sicher, dass Ihr CPU-Kühler fest eingebaut ist, bevor Sie Ihr System einschalten.
• Berühren Sie die Pins des CPU-Sockels nicht, um Schäden zu vermeiden.

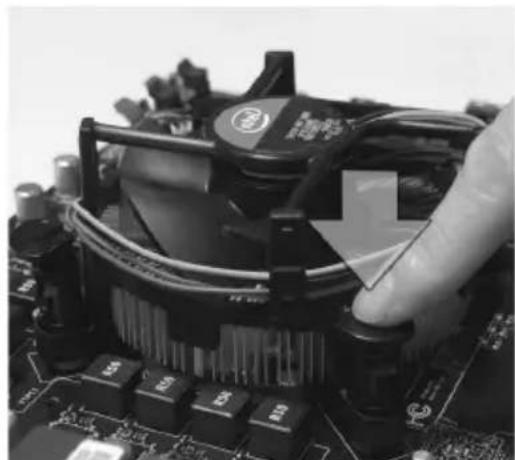

• Drücken Sie die Abdeckung mit leichtem Druck nach unten und arretieren Sie den Hebel unter dem Rückhaltehaken des CPU-Sockels.

1. Drehen Sie die Verriegelung auf dem Mainboard und vergewissern Sie sich, dass der Kühler korrekt installiert ist.

1. den CPU-Sockel.

1. Stromkabel des CPU-Lüfters mit dem Anschluss auf dem Mainboard.

Wichtig

• Prüfen Sie den Status der CPU im BIOS.
• Wenn keine CPU installiert ist, schützen Sie immer den CPU-Sockel durch die Plastikabdeckung (Figur 1). Die Mainboard-Fotos, die in diesem Abschnitt gezeigt werden, dienen zur Demonstration der CPU-/Kühler-Installation. Das Aussehen Ihres Mainboards kann je nach Modell variieren.
• Beziehen Sie sich bitte auf die Unterlagen im CPU-Kühlerpaket für weitere Details zur CPU-Kühlerinstallation.

Speicher

Diese DIMM-Steckplätze nehmen Arbeitsspeichermodule auf. Die neuesten Informationen über kompatible Bauteile finden Sie unter http://www.msi.com/service/test-report

DDR3

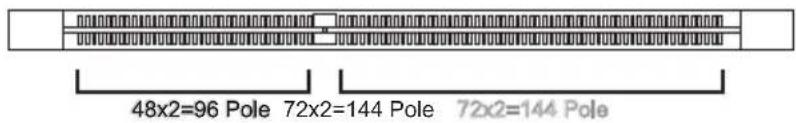

240-polig, 1,5V

Populationsregeln für Dual-Kanal-Speicher

Im Dual-Kanal-Modus können Arbeitsspeichermodule Daten über zwei Datenbusleitungen gleichzeitig senden und empfangen. Durch Aktivierung des Dual-Kanal-Modus wird die Leistung Ihres Systems verbessert. Bitte beachten Sie die folgenden Abbildungen zur Veranschaulichung der Populationsregeln im Dual-Kanal-Modus.

DIMM1

DIMM2

Wichtig

• DDR3 und DDR2 können nicht untereinander getauscht werden und der Standard DDR3 ist nicht abwärtskompatibel. Installieren Sie DDR3 Speichermodule stets in DDR3 DIMM Slots.
• Stellen Sie im Zweikanalbetrieb bitte sicher, dass Sie Module des gleichen Typs und identischer Speicherdichte in den DIMM Slots unterschiedlicher Kanäle verwenden.
• Aufgrund der Chipsatzbeschränkung wird nur eine Systemdichte bis 15 GB (nicht volle 16GB) erkannt, wenn jeder DIMM Slot mit einem 8GB Speichermodul besetzt wird.

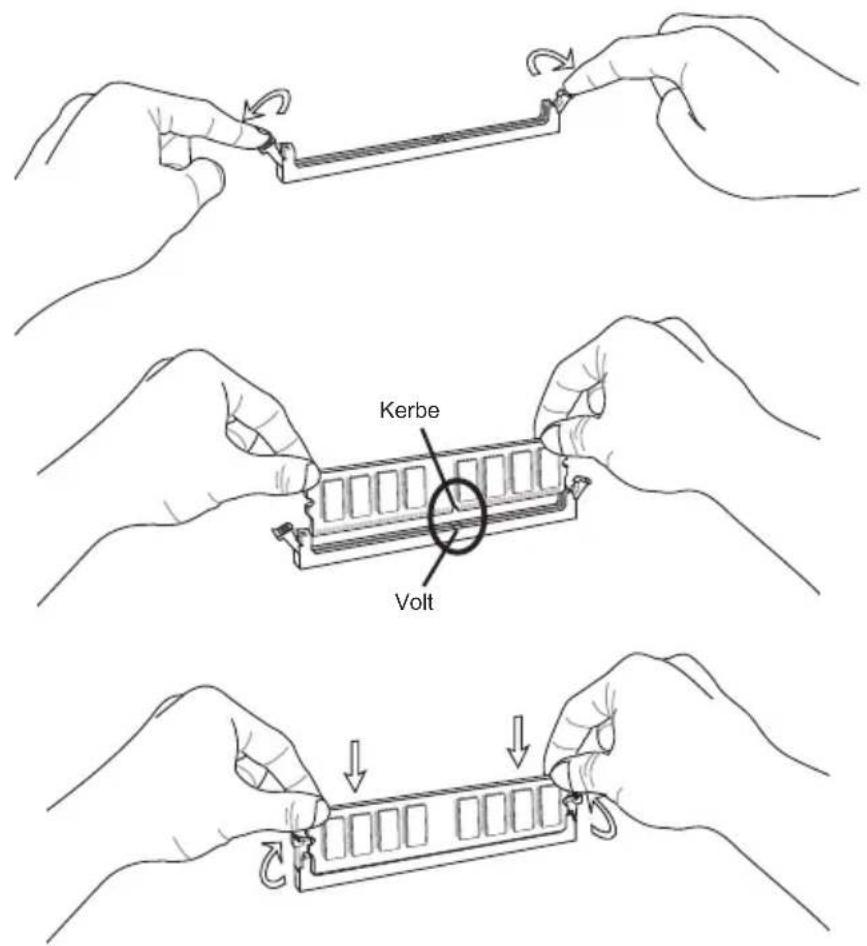

Vorgehensweise beim Einbau von Speichermodulen

1. Die Speichermodule haben nur eine Kerbe in der Mitte des Moduls. Sie passen nur in einer Richtung in den Sockel.
2. Stecken Sie das Arbeitsspeichermodul senkrecht in den DIMM-Steckplatz ein. Drücken Sie anschließend das Arbeitsspeichermodul nach unten, bis die Kontakte richtig tief in dem DIMM-Steckplatz sitzen. Der Kunststoffbügel an jedem Ende des DIMM-Steckplatzes schnappt automatisch ein, wenn das Arbeitsspeichermodul richtig eingesetzt ist.
3. Prüfen Sie von Hand, ob das Arbeitsspeichermodul von den seitlichen Bügeln am DIMM-Steckplatz richtig gehalten wird.

Wichtig

Die goldenen Kontakte sind kaum zu sehen, wenn das Arbeitsspeichermodul richtig im DIMM-Steckplatz sitzt.

Stromversorgung

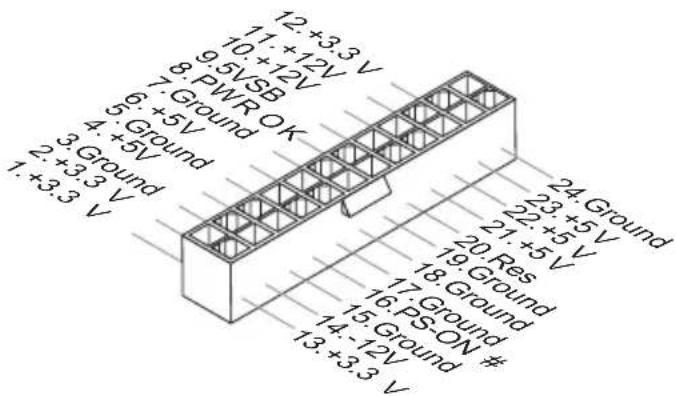

ATX 24-poliger Stromanschluss: JPWR1

Mit diesem Anschluss verbinden Sie den ATX 24-poligen Anschluss des Netzteils. Achten Sie beim Verbinden des ATX 24-poligen Stromanschlusses darauf, dass der Anschluss des Netzteils richtig auf den Anschluss an der Hauptplatine ausgerichtet ist. Drücken Sie dann den Anschluss des Netzteils fest nach unten, um eine richtige Verbindung zu gewährleisten.

Sie können auch den 20-poligen ATX-Stromanschluss des Netzteils verwenden. In diesem Fall muss eine Ecke des 20-poligen ATX-Stromanschlusses des Netzteils auf den Pol 1 bzw. Pol 13 des Anschlusses an der Hauptplatine ausgerichtet werden.

ATX 4-poliger Stromanschluss: JPWR2

Dieser Stromanschluss wird verwendet, um die CPU mit Strom zu versorgen.

Wichtig

Stellen Sie sicher, dass diese Anschlüsse mit den richtigen Anschlüssen des Netzteils verbunden werden, um einen stabilen Betrieb der Hauptplatine sicherzustellen.

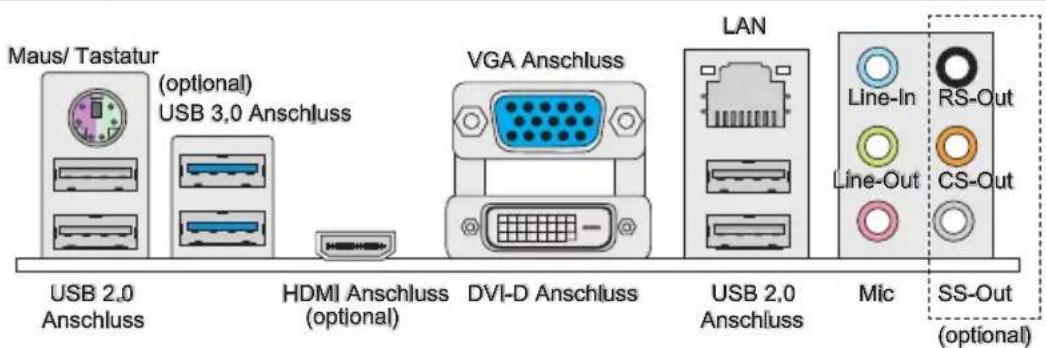

Rücktafel

Maus/Tastatur

Der Standard PS/2 Maus/Tastatur Stecker DIN ist für eine PS/2 Maus/Tastatur.

USB 2.0 Anschluss

Der USB 2.0 (Universal Serial Bus) Anschluss zum direkten Anschluss von USB-Geräten, wie etwa Tastatur, Maus oder weiterer USB-kompatibler Geräte.

- USB 3.0 Anschluss (optional)

Der USB 3.0 Anschluss ist abwärtskompatibel mit USB 2.0-Geräten. Er unterstützt Datentransferraten bis 5 Gbit/s (SuperSpeed).

Wichtig

Wenn Sie ein USB 3.0 Gerät verwenden möchten, müssen Sie das USB 3.0 Kabel verwenden, um es an den USB 3.0 Anschluss anzuschließen.

HDMI Anschluss (optional)

Das High-Definition Multimedia Interface (kurz HDMI) ist eine Schnittstelle für die volldigitale Übertragung von unkomprimierten Audio- und Video-Daten. Diese HDMI unterstützt alle Formate für Fernsehen, einschließlich Standard- und Enhanced- oder HD-Video sowie die Audioformate der Unterhaltungselektronik.

VGA Anschluss

Die DB 15-Pin Buchse dient zum Anschluss eines Monitors.

DVI-D Anschluss

Der DVI-D (Digital Visual Interface-Digital) Anschluss erlaubt Ihnen, einen LCD Monitor anzuschließen. Er stellt eine digitale Hochgeschwindigkeitsverbindung zwischen dem Computer und dem Bildschirm her. Um einen LCD Monitor anzuschließen, verbinden Sie dessen Stecker einfach mit dem DVI-D Anschluss des Mainboards und stellen Sie sicher, dass das andere Ende des Kabels ordnungsgemäß mit dem Monitor verbunden ist. (Weitere Informationen können Sie dem Handbuch Ihres Monitors entnehmen.)

Wichtig

Die HDMI, VGA und DVI-D Ausgangsschnittstellen auf dem Mainboard sind dazu entworfen, um als IGP (Integrated Graphics Processor - integrierter Grafikprozessor)

zu dienen. Wenn Sie einen Prozessor ohne integrierten Grafikchip installiert haben, haben diese DisplayPorts keine Funktion.

LAN

Die Standard RJ-45 Buchse ist für den Anschluss an ein lokales Netzwerk (Local Area Network - LAN). Hier kann ein Netzwerkkabel angeschlossen werden.

Gelb

Grün/Orange

LED Farbe LED Status Zustand
Links Gelb Aus Keine Verbindung mit dem LAN.
An (Dauerleuchten) Verbindung mit dem LAN.
An (heller & pulsierend) Der Computer kommuniziert mit einem anderen Rechner im LAN.
Rechts Grün Aus Gewählte Datenrate 10 MBit/s.
An Gewählte Datenrate 100 MBit/s.
Orange An Gewählte Datenrate 1000 MBit/s.

Audioanschlüsse

Diese Audioanschlüsse dienen zur Verbindung mit Audiogeräten. Durch die Farben erkennen Sie die entsprechenden Funktionen der Audioanschlüsse.

Line-In (Blau) - Der Anschluss "Line In" kann einen externen CD-Player, Tape-player oder ein sonstiges Audiogerät aufnehmen. Line-Out (Grün) - An den Anschluss "Line Out" können Sie Lautsprecher oder Kopfhörer anschließen. Mikrofon (Rosa) - Der Anschluss "Mic" nimmt ein Mikrofon auf. - RS-Out (Schwarz) (optional) - Dieser Anschluss nimmt die hinteren Surround-Lautsprecher im 4/5,1/7,1-Kanalmodus auf. CS-Out (Orange) (optional) - Dieser Anschluss nimmt die mittleren oder Subwoofer-Lautsprecher im 5,1/7,1-Kanalmodus auf. SS-Out (Grau) (optional) - Dieser Anschluss nimmt die seitlichen Surround-Lautsprecher im 7,1-Kanalmodus auf.

Wichtig

Wenn das Mainboard mit 3 Audiobuchsen ausgestattet ist, um die 8-Kanal-Sound-Effekte zu erreichen, müssen die 7. und 8. Kanäle an der Frontplatte ausgegeben werden.

Anschlüsse

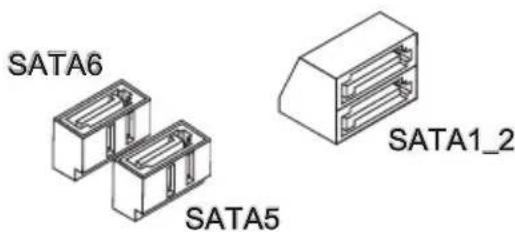

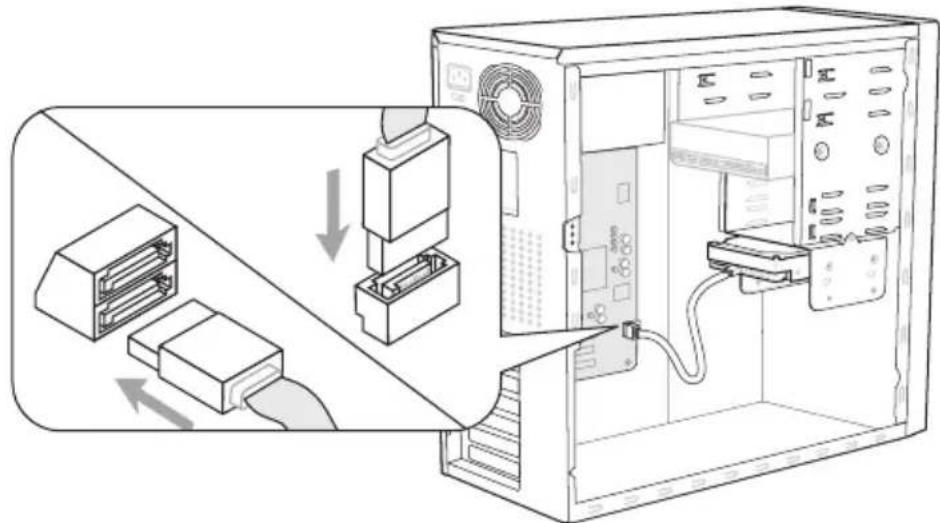

Serial ATA Anschluss: SATA1_2/ SATA5/ SATA6 (SATA1_2 ist optional)

Der Anschluss ist eine Hochgeschwindigkeitsschnittstelle der Serial ATA. Pro Anschluss kann ein S-ATA Gerät angeschlossen werden.

* Das MB-Layout in dieser Abbildung hat nur Orientierungscharakter.

Wichtig

Bitte falten Sie das Serial ATA Kabel nicht in einem Winkel von 90 Grad, da dies zu Datenverlusten während der Datenübertragung führt.

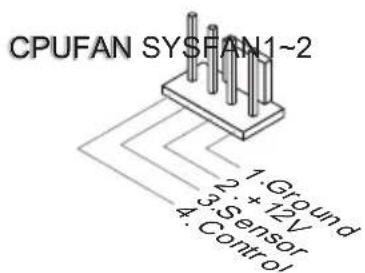

Stromanschlüsse für Lüfter: CPUFAN, SYSFAN1~2

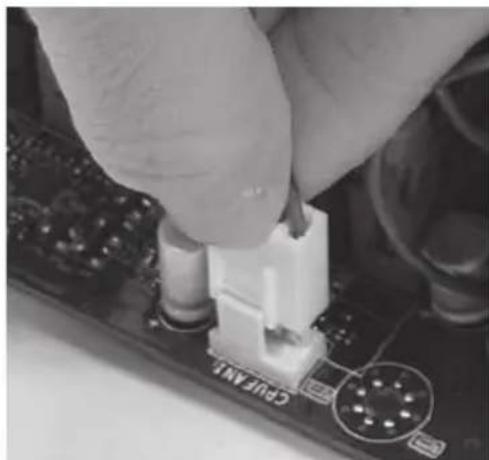

Die Anschlüsse unterstützen aktive Systemlüfter mit +12V . Wenn Sie den Anschluss herstellen, sollen Sie immer darauf achten, dass der rote Draht der positive Pol ist, und mit +12V verbunden werden sollen. Der schwarze Draht ist der Erdkontakt und sollte mit GND verbunden werden. Ist Ihr Mainboard mit einem Chipsatz zur Überwachung der Systemhardware versehen, dann brauchen Sie einen speziellen Lüfter mit Tacho, um die Vorteile der Steuerung des CPU Lüfters zu nutzen.

SYSFAN1-2

Wichtig

Bitte informieren Sie sich auf der offiziellen Website des Prozessors über empfohlene CPU-Kühler oder fragen Sie Ihren Händler nach einem geeigneten Lüfter. - CPUFAN unterstützt die Lüfterkontrolle. Sie können das Utility Control Center installieren, welches automatisch die Geschwindigkeiten des CPUFAN in Abhängigkeit von der CPUFAN-Temperatur steuert. - CPUFAN kann Lüfter/Kühler mit drei- und vierpoligen Steckern unterstützen.

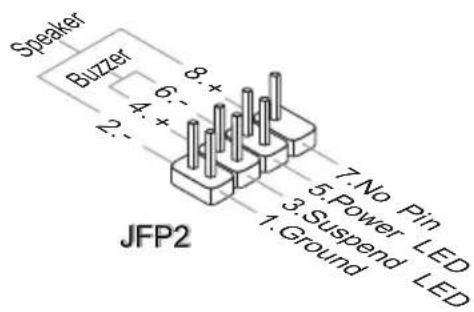

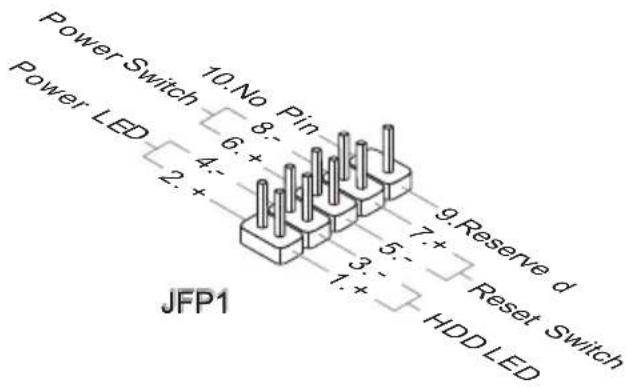

Frontpanel-Anschlüsse: JFP1, JFP2

Diese Anschlüsse sind für das Frontpanel. Sie dienen zum Anschluss der Schalter und LEDs des Frontpanels. JFP1 erfüllt die Anforderungen des "Intel® Front Panel I/O Connectivity Design Guide".

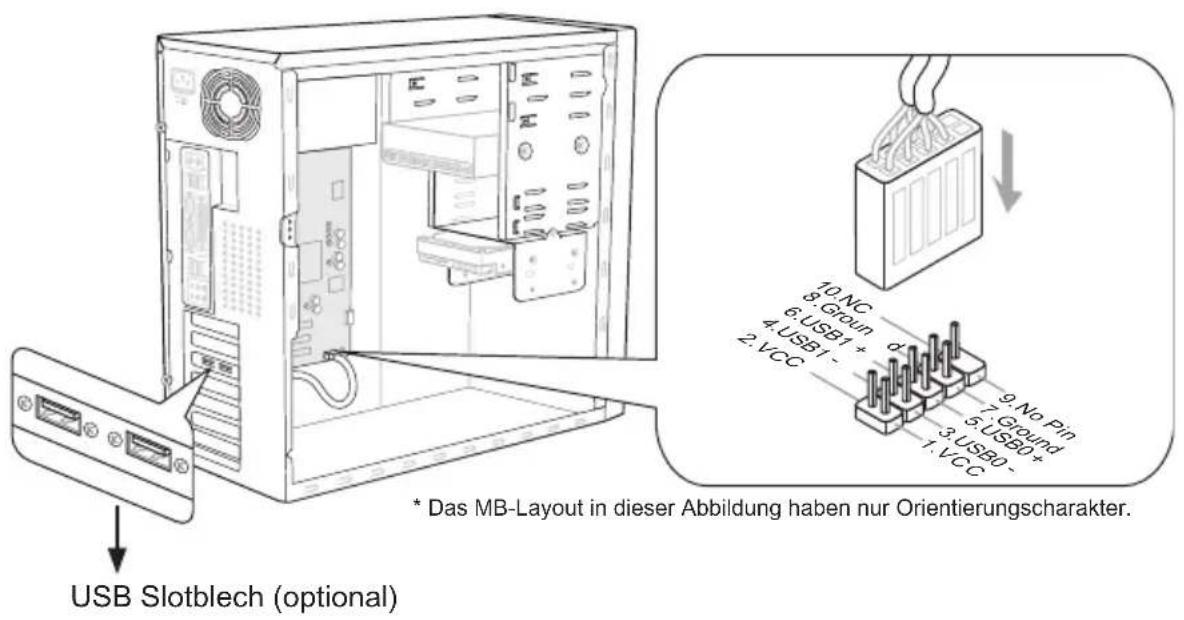

USB-Vorderanschluss: JUSB1~3 (JUSB2~3 sind optional)

Dieser Anschluss entspricht den Richtlinien des Intel® I/O Connectivity Design Guide. Er ist bestens geeignet, Hochgeschwindigkeits-USB-Peripheriegeräte anzuschließen, wie z.B. USB-Festplattenlaufwerke, Digitalkameras, MP3-Player, Drucker, Modems und ähnliches.

Wichtig

Bitte beachten Sie, dass Sie die mit VCC (Stromführung Leitung) und GND (Erdleitung) bezeichneten Pins korrekt verbinden müssen, ansonsten kann es zu Schäden kommen.

Audioanschluss des Frontpanels: JAUD1

Dieser Anschluss ermöglicht den Anschluss von Audioein- und -ausgängen eines Frontpanels. Der Anschluss entspricht den Richtlinien des "Intel® Front Panel I/O Connectivity Design Guide".

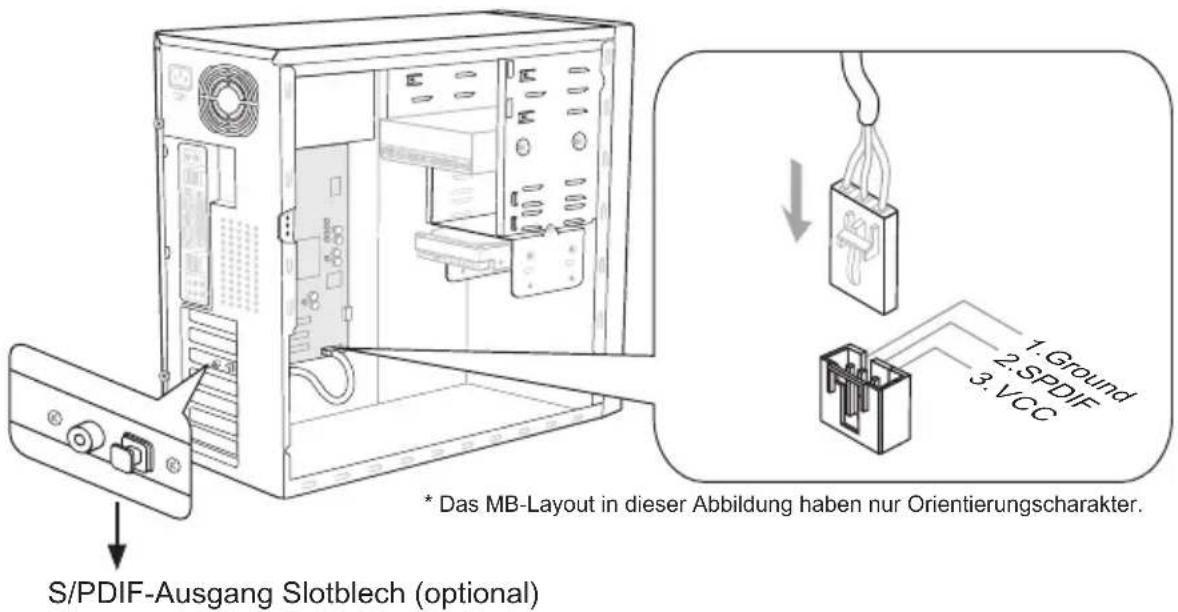

S/PDIF-Ausgang: JSP1

Die S/PDIF (Sony & Philips Digital Interconnect Format) Schnittstelle wird für die Übertragung digitaler Audiodaten verwendet.

Serieller Anschluss: JCOM1

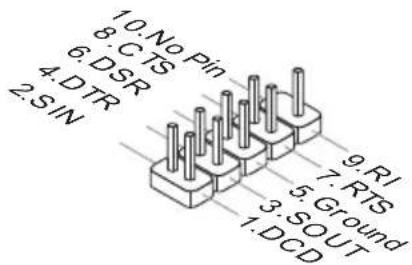

Es handelt sich um eine 16550A-Kommunikationsschnittstelle, die 16 Bytes FIFOs sendet/empfängt. Hier lässt sich eine serielle Maus oder andere serielle Geräte direkt anschließen.

TPM Anschluss: JTPM1

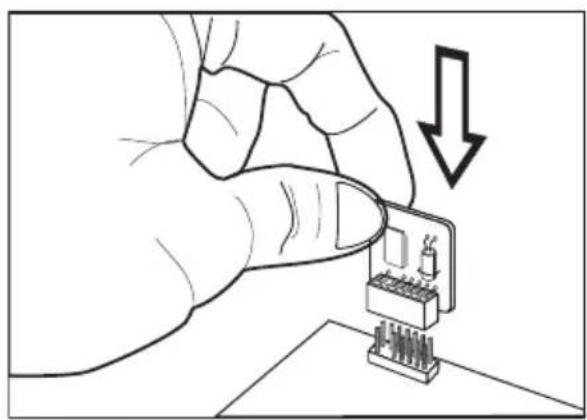

Dieser Anschluss wird für das optionale TPM Modul (Trusted Platform Module) verwendet. Weitere Informationen über den Einsatz des optionalen TPM Moduls entnehmen Sie bitte dem TPM Plattform Handbuch.

Parallele Schnittstelle: JLPT1

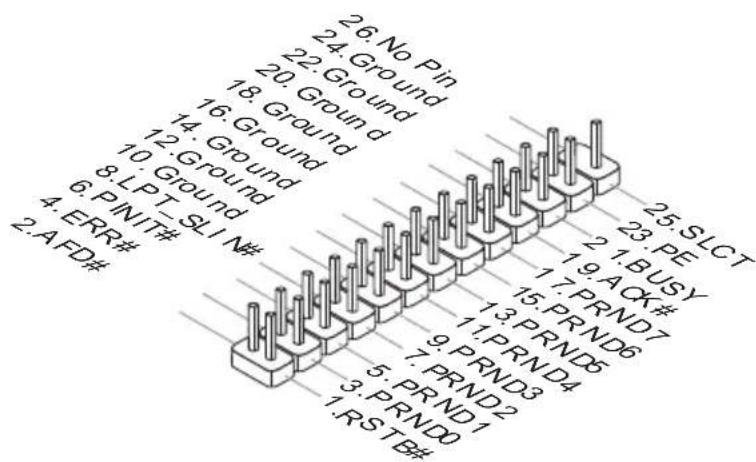

Die Parallele Schnittstelle ist eine Standard Druckerschnittstelle, die ebenso als Enhanced Parallel Port (EPP) und als Extended Capabilities Parallel Port (ECP) betrieben werden kann.

Gehäusekontaktanschluss: JCI1

Dieser Anschluss wird mit einem Kontaktschalter verbunden. Wird das Gehäuse geöffnet, wird der Schalter geschlossen und das System zeichnet dies auf und gibt auf dem Bildschirm eine Warnung aus. Um die Warnmeldung zu löschen, muss das BIOS aufgerufen und die Aufzeichnung gelöscht werden.

Steckbrücke

Steckbrücke zur CMOS-Lösung: JBAT1

Der Onboard CMOS Speicher (RAM) wird über eine zusätzliche Batterie mit Strom versorgt, um die Daten der Systemkonfiguration zu speichern. Er ermöglicht es dem Betriebssystem, mit jedem Einschalten automatisch hochzufahren. Wenn Sie die Systemkonfiguration löschen wollen, kurzschließen Sie diese zwei Pins durch einen Metallgegenstand für kurze Zeit, um die Daten zu löschen.

Halten Daten Löschen Daten

(Verwenden Sie einen Metallgegenstand, um diese zwei Pins zeitweilig zu kurzschließen.)

Wichtig

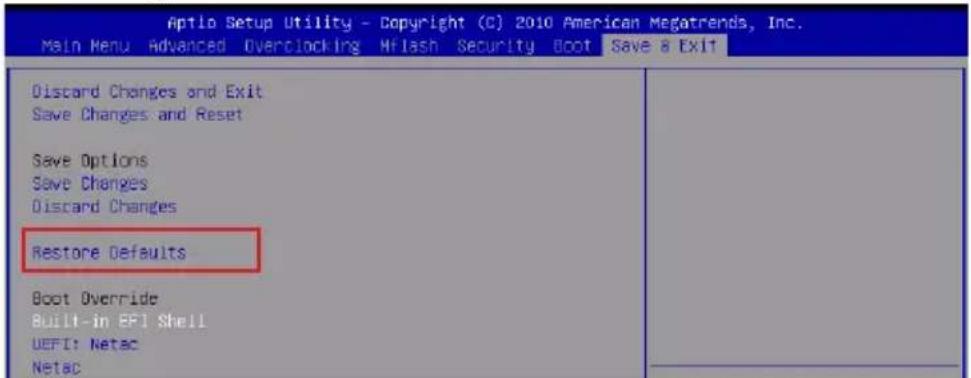

Wenn das System ausgeschaltet ist, können Sie die zwei Pins einmal mit einem Metallgegenstand berühren, um die Daten im CMOS zu löschen. Versuchen Sie niemals die Daten im CMOS zu löschen, wenn das System eingeschaltet ist. Die Hauptplatine kann dadurch beschädigt werden.

Steckplatz

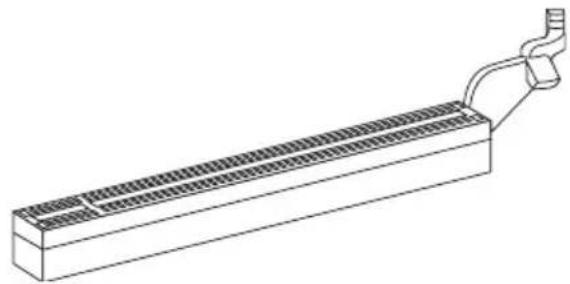

PCIE (Peripheral Component Interconnect Express) Steckplatz

Der PCIE-Steckplatz unterstützt eine Erweiterungskarte mit der PCIE-Schnittstelle.

PCIE x16-Steckplatz

PCIE x1-Steckplatz

PCI (Peripheral Component Interconnect) Steckplatz

Der PCI-Steckplatz kann LAN-Karten, SCSI-Karten, USB-Karten und sonstige Karten aufnehmen, die mit den PCI-Spezifikationen konform sind.

32-Bit PCI-Steckplatz

Wichtig

Achten Sie darauf, dass Sie zuerst das Netzkabel aus der Steckdose herausziehen, bevor Sie eine Erweiterungskarte installieren oder entfernen. Denken Sie auch daran, die Dokumentation der Erweiterungskarte zu lesen, um notwendige Hardware- oder Softwareeinstellungen für die Erweiterungskarte wie z.B. Jumper-, Schalter- oder BIOS-Einstellungen vorzunehmen.

PCI-Unterbrechungsanforderungs-Routing

Eine IRQ (Interrupt Request; Unterbrechungsanforderung)-Leitung ist eine Hardwareleitung, über die ein Gerät Unterbrechungssignale zu dem Mikroprozessor schicken kann. Die PCI IRQ-Pole werden in der Regel mit den PCI-Bus-Polen wie folgt verbunden:

	Folge1 Folge2 Folge3 Folge4 Folge4
PCI Steckplatz INT A# INT B# INT C# INT D#

BIOS Setup

Dieses Kapitel enthält Informationen über das BIOS Setup und ermöglicht es Ihnen, Ihr System optimal auf Ihre Anforderungen einzustellen. Notwendigkeit zum Aufruf des BIOS besteht, wenn:

Während des Bootvorgangs des Systems eine Fehlermeldung erscheint und Sie zum Aufruf des BIOS SETUP aufgefordert werden. - Sie die Werkseinstellungen zugunsten individueller Einstellungen ändern sollen.

Wichtig

• Die Menüpunkte jeder BIOS Kategorie, die in diesem Kapitel beschrieben werden, werden permanent auf den neuesten Stand gebracht, um die Systemleistung zu verbessern. Aus diesem Grunde kann die Beschreibung geringfügig von der aktuellen Version des BIOS abweichen und sollte dementsprechend lediglich als Anhaltspunkt dienen.
• Während des Hochfahrens wird die BIOS-Version in der ersten Zeile nach dem Hochzählen des Speichers angezeigt, üblicherweise im Format dieses Beispiels:

E7680IMS.xxx 010611, wobei:

Die erste Stelle bezeichnet den BIOS-Hersteller, wobei E = EFI gilt.

Die 2. bis 5. Stelle bezeichnen die Modellnummer.

Die 6. Stelle bezieht sich auf den Chipsatzhersteller: A = AMD, I = Intel, V = VIA, N = Nvidia.

Die 7. und 8. Stelle beziehen sich auf den Kunden, MS = alle Standardkunden.

xxx bezieht sich auf die BIOS-Version.

010611 bezeichnet das Datum der Veröffentlichung des BIOS.

Aufruf des BIOS-Setups

Nach dem Einschalten beginnt der Computer den POST (Power On Self Test – Selbstüberprüfung nach dem Anschalten). Sobald die Meldung erscheint, drücken Sie die Taste ( ), um das Setup aufzurufen.

Press DEL to enter Setup Menu, F11 to enter Boot Menu

(ENTF drücken, um das Einstellungsprogramm zu öffnen;

F11 drücken, um das Bootmenü zu erreichen)

Wenn die Nachricht verschwindet, bevor Sie reagieren, und Sie möchten immer noch ins Setup, starten Sie das System neu, indem Sie es erst AUS- und danach wieder ANSCHALTEN, oder die "RESET"-Taste am Gehäuse betätigen. Sie können das System außerdem neu starten, indem Sie gleichzeitig die Tasten , und drücken (bei manchen Tastaturen , und ).

Steuertasten

<↑><↓> Auswahl eines Eintrages

<←><→> Auswahl eines Screen

<Enter> Auswahl eines Bildschirm

<Esc> Aufruf Exit Menu oder zurück zum Hauptmenü von Untermenü

<++><-> Änderung der Option

<F1> Allgemeine Hilfe

<F6> Laden der ursprünglichen Setup-Standardwerte

<F10> Speichern alle Änderungen im CMOS und beeden

Hilfe finden

Nach dem Start des Setup-Menüs erscheint zuerst das Hauptmenü.

Hauptmenü

Das Hauptmenü listet Funktionen auf, die Sie ändern können. Sie können die Steuertasten ( ) verwenden, um einen Menüpunkt auszuwählen. Die Online-Beschreibung des hervorgehobenen Menüpunktes erscheint am unteren Bildschirmrand.

Untermenü

Wenn Sie an der linken Seite bestimmter Felder ein Dreieckssymbol finden (wie rechts dargestellt), bedeutet dies, dass Sie über das entsprechende Feld ein Untermenü mit zusätzlichen Optionen aufrufen können. Durch die Steuertasten ( ) können Sie ein Feld hervorheben und durch Drücken der Eingabetaste in das Untermenü gelangen. Dort können Sie mit den Steuertasten Werte eingeben und navigieren. Um in das vorherige Menü zu gelangen, drücken Sie oder klicken Sie die rechte Maustaste.

Allgemeine Hilfe < F1>

Das BIOS Setup verfügt über eine Allgemeine Hilfe (General Help). Sie können diese aus jedem Menü einfach durch Drücken der Taste aufrufen. Sie listet die Tasten und Einstellungen zu dem hervorgehobenen Menüpunkt auf. Um die Hilfe zu verlassen, drücken Sie .

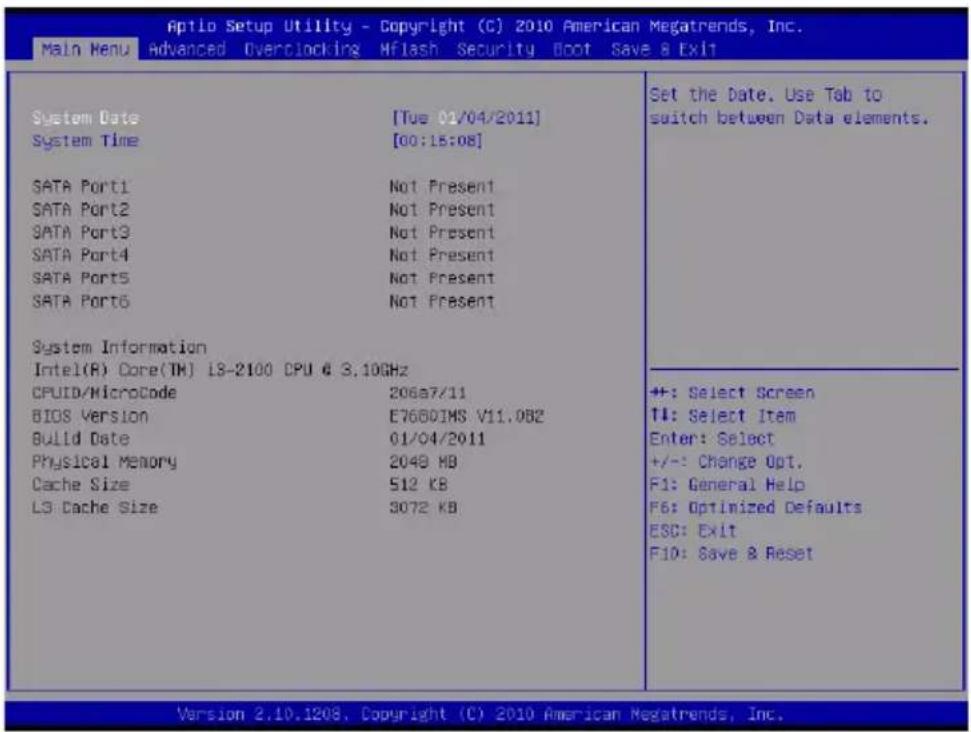

Die Menüleiste

Hauptmenü

In diesem Menü können Sie die Basiskonfiguration Ihres Systems anpassen, so z.B. Uhrzeit, Datum usw.

Erweitert

Verwenden Sie dieses Menü, um eigene weitergehende Einstellungen an Ihrem System, integrierten Peripheriegeräten, den Stromsparfunktionen und dem PC-Gesundheitszustand vorzunehmen.

Übertaktung

Hier können Sie Einstellungen zu Frequenzen/Spannungen und Übertaktung vornehmen.

Mflash

In diesem Menü können Sie das BIOS vom Speicher-Antrieb abtasten/aufblinken (nur FAT/FAT32 Format).

Security

Mit diesem Menü können Sie Supervisor- und Benutzerkennwörter setzen.

Boot

Verwenden Sie dieses Menü, um die Priorität der Boot-Geräte festzulegen.

Save & Exit

Hier können Sie die BIOS-Werkseinstellungen oder Standardeinstellungen laden. Änderungen speichern oder löschen und das BIOS-Setup verlassen.

Wenn Sie das BIOS-Dienstprogramm öffnen, folgen Sie den untenstehenden Anweisungen.

1. Laden der gespeicherten Werkseinstellung: Durch die Steuertasten (←, →, ↑, ↓) können Sie [Restore Defaults] im [Save & Exit]-Menü wählen und drücken Sie auf . Und dann zeigt der Bildschirm die folgende PopUp-Meldung. Wählen Sie [Yes (Ja)] und klicken Sie darauf, um die Standardeinstellungen für eine sichere Systemleistung zu laden.

1. Die Datum/Zeit-Einstellung: Durch die Steuertasten (←, →, ↑, ↓) können Sie [System Date]/[System Time] im [Main Menu]-Menü wählen und drücken Sie auf . Hier können Sie das Datum und die Zeit in den jeweiligen Bereichen schreiben.

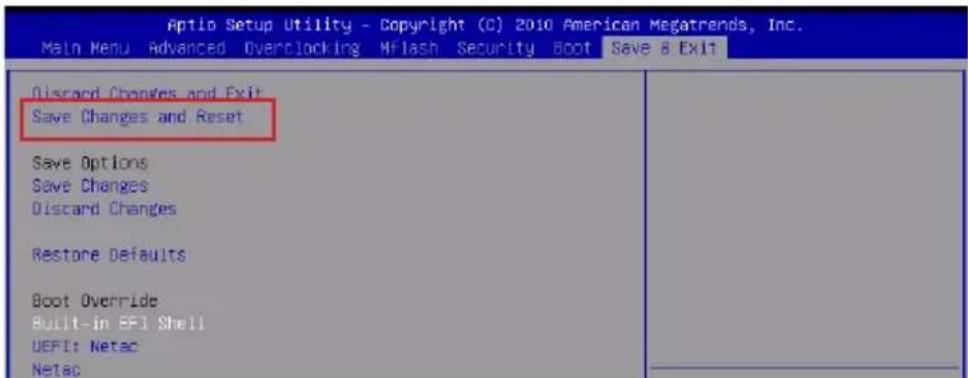

1. Abspeichern und Beenden der Einstellung: Durch die Steuertasten (←, →, ↑, ↓) können Sie [Save Changes & Reset] im [Save & Exit]-Menü wählen und drücken Sie auf . Und dann zeigt der Bildschirm die folgende PopUp-Meldung. Wählen Sie [Yes (Ja)] und klicken Sie darauf, um die (neuen) Einstellungen zu speichern und das BIOS-Setup zu verlassen.

Overclocking

In diesem Menü können Benutzer das BIOS anpassen und übertakten. Bitte führen Sie nur Änderungen durch, wenn Sie sich über das Ergebnis sicher sind. Sie sollten Erfahrung beim Übertakten haben, da Sie sonst das Mainboard oder Komponenten des Systems beschädigen können.

Zeigt den derzeitigen Takt der CPU und die Geschwindigkeit des Speichers an. Nur Anzeige - keine Änderung möglich.

CPU-Verhältnis einstellen

Diese Funktion steuert den Multiplikator der internen Taktfrequenz des Prozessors. Dieser Eintrag ist nur verfügbar, wenn der Prozessor diese Funktion unterstützt (freier Multiplikator).

Zeigt die Frequenz der CPU an. Nur Anzeige - keine Änderung möglich.

Wenn Sie dieses Element aktivieren, können Sie das CPU-Verhältnis im Betriebssystem ändern, indem Sie die MSI-Anwendung verwenden.

Interne PLL-Überspannung

Diese Option bietet Ihnen die Möglichkeit, die PLL-Spannung anzupassen.

EIST

Die erweiterte Intel SpeedStep-Technologie erlaubt es Ihnen, den Leistungsgrad des Mikroprozessors einzustellen, ob der Computer mit Wechselstrom betrieben wird. Diese Option erscheint, nachdem Sie eine CPU installiert haben, die die SpeedStep-Technologie unterstützt.

OC Genie-Tastenbedienung

Hier können Sie die Funktion der OC-Genie-Taste aktivieren/deaktivieren.

DRAM-Verhältnis

Die Einstellung steuert das Verhältnis der Speicherfrequenz, um entsprechende Kombinationen der Speicherfrequenzen einzustellen.

Zeigt die Speicherfrequenz an. Nur Anzeige - keine Änderung möglich.

DRAM-Timing-Modus

Wählen Sie aus, wie das DRAM-Timing durch das SPD (Serial Presence Detect) EEPROM des DRAM-Moduls gesteuert wird. Die Einstellung [Auto] ermöglicht die automatische Erkennung der DRAM-Timings anhand der SPD-Daten. Im Untermenü Advanced DRAM Configuration können die Einstellungen für die Module einzeln [Unlink] oder für alle Module gemeinsam [Link] manuell vorgenommen werden.

Advanced DRAM Configuration

Drücken Sie die Eingabetaste <Enter>, um das Untermenü aufzurufen.

Command Rate

Legt die DRAM-Kommandorate fest.

tCL

Hier wird die Verzögerung (CAS-Timing) in Taktzyklen eingestellt, bevor das SDRAM einen Lesebefehl nach dessen Erhalt ausführt.

tRCD

Wenn DRAM erneuert wird, werden Reihen und Spalten separat adressiert. Dies gestattet es, die Anzahl der Zyklen und der Verzögerung einzustellen, die zwischen den CAS- und RAS-Abtastsignalen liegen, die verwendet werden, wenn der DRAM beschrieben, ausgelesen oder aufgefrischt wird. Eine hohe Geschwindigkeit führt zu höherer Leistung, während langsamere Geschwindigkeiten einen stabileren Betrieb bieten.

tRP

Legt die Anzahl der Taktzyklen fest, die das Reihenadressierungssignal (Row Address Strobe - RAS) für eine Vorbereitung benötigt. Wird dem RAS bis zur Auffrischung des DRAM nicht genug Zeit zum Aufbau seiner Ladung gegeben, kann der Refresh unvollständig ausfallen und das DRAM Daten verlieren. Dieser Menüpunkt ist nur relevant, wenn DRAM verwendet wird.

tRAS

Diese Einstellung definiert die Zeit (RAS) zum Lesen und Schreiben einer Speicherzelle.

tRFC

Diese Einstellung definiert die Zeit (RFC) zum Lesen und Schreiben einer Speicherzelle.

tWR

Minimum Intervall zwischen dem Datenflussende und dem Beginn eines vorgeladenen Befehls. Erlaubt die Wiederherstellung der Daten in die Zellen.

tWTR

Minimum Intervall zwischen dem Datenflussende und dem Beginn eines Spaltenlesebefehls. Es gestattet den I/O-Ansteuerungssignalen die Datenwiederherstellung

der Zelle vor dem Lesebefehl zu überschreiben.

tRRD

Legt die Aktiv-zu-Aktiv-Verzögerung für entsprechende Banke fest.

tRTP

Legt das Zeitintervall zwischen dem Lesebefehl und dem vorgeladenen Befehl fest.

tFAW

Einstellen des tFAW-Zeitintervalls (Four Activate Window Delay).

tWCL

Einstellen des tWCL-Zeitintervalls (Write CAS Latency).

tCKE

Einstellen des tCKE-Zeitintervalls.

tRTL

Einstellen des tRTL-Zeitintervalls.

Drücken Sie die Eingabetaste, um das Untermenü aufzurufen. Hier können für jeden Kanal erweiterte Speichereinstellungen vorgenommen werden.

GT OverClocking

Hier können Sie die Übertaktung der integrierten Grafik aktivieren/deaktivieren.

GT Ratio

Diese Einstellung steuert das Verhältnis der integrierten Grafikfrequenz, um die integrierte Grafik mit anderen Frequenzkombinationen zu betreiben.

Zeigt die angepasste Frequenz der integrierten Grafik. Nur Anzeige - keine Änderung möglich.

Spread Spectrum

Pulsiert der Taktgenerator des Motherboards, erzeugen die Extremwerte (Spitzen) der Pulse EMI (Elektromagnetische Interferenzen). Die Spread-Spectrum-Funktion reduziert die erzeugten EMI, indem die Pulse so moduliert werden, dass die Pulsspitzen zu flacheren Kurven reduziert werden.

Wichtig

• Sollten Sie keine Probleme mit Interferenzen haben, belassen Sie es bei der Einstellung [Disabled] (ausgeschaltet), um bestmögliche Systemstabilität und -leistung zu gewährleisten. Stellt für Sie EMI ein Problem dar, wählen Sie die gewünschte Bandbreite zur Reduktion der EMI.
• Je größer der Spread-Spectrum-Wert ist, desto größer nimmt die EMI ab, und das System wird weniger stabil. Bitte befragen Sie Ihre lokale EMI-Regelung zum am besten passenden Spread-Spectrum-Wert.
• Denken Sie daran, Spread Spectrum zu deaktivieren, wenn Sie übertakten, da selbst eine leichte Schwankung eine vorübergehende Taktsteigerung erzeugen kann, die gerade ausreichen mag, um Ihren übertakteten Prozessor zum Einfrieren zu bringen.

DRAM-Spannung

Diese Option bietet Ihnen an, die Spannung des Speichers anzupassen.

CPU-Funktionen

Drücken Sie die Eingabetaste <Enter>, um das Untermenü aufzurufen.

Hyper-Threading

Der Prozessor verwendet die Hyper-Threading-Technologie, um die Verarbeitungsrate zu erhöhen und die Antwortzeiten des Benutzers zu verringern. Die Technologie behandelt den Dual-Core-Prozessor als zwei logische Prozessoren, die Anweisungen gleichzeitig ausführen können. Somit wird die Systemleistung hoch verbessert. Wenn Sie die Funktion ausschalten, verwendet der Prozessor nur einen Kern, um die Anweisungen auszuführen. Bitte deaktivieren Sie die Funktion, wenn Ihr Betriebssystem die HT-Funktion nicht unterstützt, da sonst Unzuverlässigkeit und Instabilität auftreten können.

Wichtig

Für das Ermöglichen der Funktionalität der Hyper-Threading-Technologie wird die folgende Systemkonfiguration empfohlen:

CPU: Ein Intel® Pentium® 4 Prozessor mit der HT-Technologie; - Chipsatz: Ein Intel® Chipsatz, der die HT-Technologie unterstützt; BIOS: Die HT-Technologie wird unterstützt und ist aktiviert; - OS: Das Betriebssystem unterstützt die HT-Technologie.

Weitere Informationen zur Hyper-Threading-Technologie finden Sie unter:

www.intel.com/info/hyperthreading

Hier können Sie die Zahl der aktiven Prozessorkerne einstellen.

Limit CPUID Maximum

Max CPUID Value Limit kann die aufgeführte Geschwindigkeit des Prozessors für ältere Betriebssysteme begrenzen.

Execute Disable Bit

Die Funktionalität des Intel Execute Disable Bits kann an den Rechner gerichtete "Buffer Overflow"-Angriffe verhindern, wenn das Betriebssystem die CPU-Eigenschaft unterstützt. Die Option der CPU erlaubt die Steuerung, in welchen Bereichen des Speichers Befehle ausgeführt und welche blockiert werden können. Wird ein schadhafter Befehl in den Speicher geladen, verhindert die CPU-Funktion die Ausführung des Befehls, um vor Schäden oder Verbreitung von Viren/Würmern zu schützen.

Hier können Sie die Intel Virtualisierungs-Technologie aktivieren/deaktivieren. Für weitere Informationen besuchen Sie die offizielle Intel-Website.

Hier können Sie den Modus der Intel Dynamic Power Technologie auswählen.

C1E Support

Mit Hilfe von Speedstep ändert der Prozessor seine Taktrate, also die Rechenleistung, je nach Einstellung bzw. Bedarf. Nicht alle Prozessoren unterstützen Enhanced Halt State (C1E).

tung, je nach Einstellung bzw. Bedarf. Nicht alle Prozessoren unterstützen Enhanced Halt State (C1E).

Die Funktion des "Overspeed Protection" kann den aktuellen CPU-Status sowie seine Leistungsaufnahme überwachen. Wenn ein bestimmtes Niveau überschritten wird, verringert der Prozessor automatisch seine Taktrate. Wenn Sie Ihre CPU übertakten möchten, deaktivieren Sie diese Option [Disabled].

C-State ist eine Stromsparfunktion, um die Leistungsaufnahme der CPU im Ruhezustand deutlich zu senken. Diese Option erscheint, wenn der Prozessor die Option unterstützt.

C-Status ist eine Stromsparfunktion, um die Leistungsaufnahme der CPU im Ruhezustand deutlich zu senken. Diese Option erscheint, wenn der Prozessor die Option unterstützt.

Long duration power limit (W)

Hier können Sie die TDP-Leistungsgrenze für einen langen Zeitraum einstellen.

Long duration maintained (ms)

Hier stellen Sie den Zeitraum (ms) für die TDP-Leistungsgrenze (W) für einen bestimmten Zeitraum ein.

Hier stellen Sie den Zeitraum (ms) für die TDP-Leistungsgrenze (W) für einen bestimmten Zeitraum ein.

Hier können Sie die TDP-Leistungsgrenze für einen kurzen Zeitraum einstellen.

Hier können Sie die TDP-Leistungsgrenze für einen kurzen Zeitraum einstellen.

Hier können Sie die TDP-Leistungsgrenze für die primäre/sekundäre Ebene des Turbos einstellen.

Software-Informationen

Die im Mainboard-Paket enthaltene DVD enthält alle notwendigen Treiber. Um die Installation automatisch zu starten, klicken Sie einfach auf den Treiber oder das Dienstprogramm und folgen Sie den Anweisungen auf dem Bildschirm, um die Installation durchzuführen. Die Treiber-DVD enthält:

• Treibermenü: Es zeigt die verfügbaren Treiber. Aktivieren Sie den gewünschten Treiber.
• Anwendungsmenü: Es ermöglicht Ihnen, verfügbare Software-Anwendungen zu installieren.
• Service-Menü: Mit diesem Menü können Sie die offizielle MSI-Website aufrufen.
• Produktinformationsmenü: Es zeigt die neuesten Informationen zu MSI-Produkten.
• Sicherheitsmenü: Es bietet nützliche Antivirenprogramme.

Wichtig

Besuchen Sie bitte die offizielle MSI-Website, um die neuesten Treiber und BIOS-Updates für eine bessere Systemleistung zu erhalten.

H61MU-E35/

H61M-E33/

H61M-E23/

H61M-P33

Serie

Technische Daten

Unterstützte Prozessoren
