РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ H61ME33 MSI

Компания MSI предпринимает активные действия по защите окружающей среды,

поэтому напоминаем вам, что....

В соответствии с директивой Европейского Союза (ЕС) по предотвращению

загрязнения окружающей среды использованным электрическим и электронным

оборудованием (директива WEEE 2002/96/EC), вступающей в силу 13

августа 2005 года, изделия, относящиеся к электрическому и электронному

оборудованию, не могут рассматриваться как бытовой мусор, поэтому

производители вышеперечисленного электронного оборудования обязаны

принимать его для переработки по окончании срока службы. MSI обязуется

соблюдать требования по приему продукции, проданной под маркой MSI на

территории EC, в переработку по окончании срока службы. Вы можете вернуть

эти изделия в специализированные пункты приема.vi

Характеристики Ru-2

Размещение компонентов системной платы Ru-4

Отверстия для винтов Ru-5

CPU (Центральный процессор) Ru-6

Разъем питания Ru-12

Задняя панель Ru-13

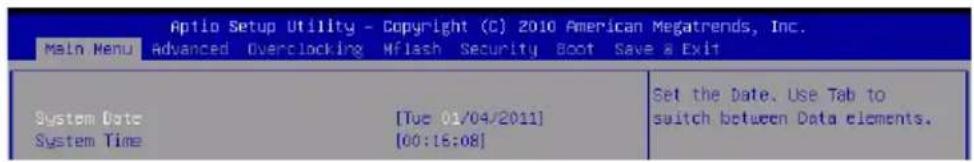

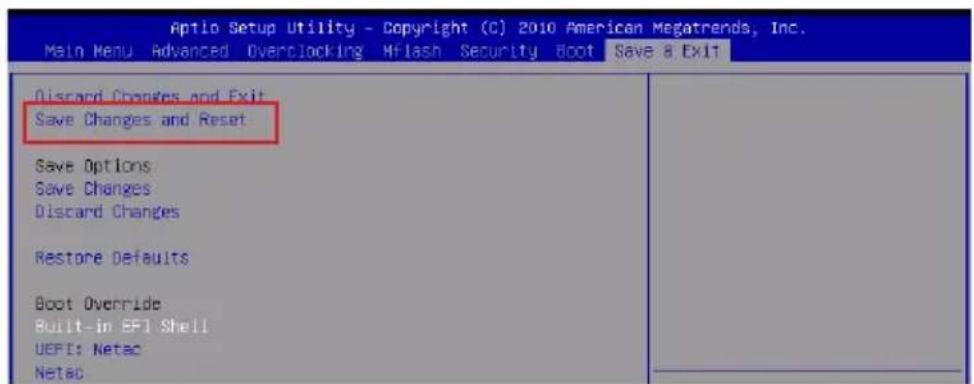

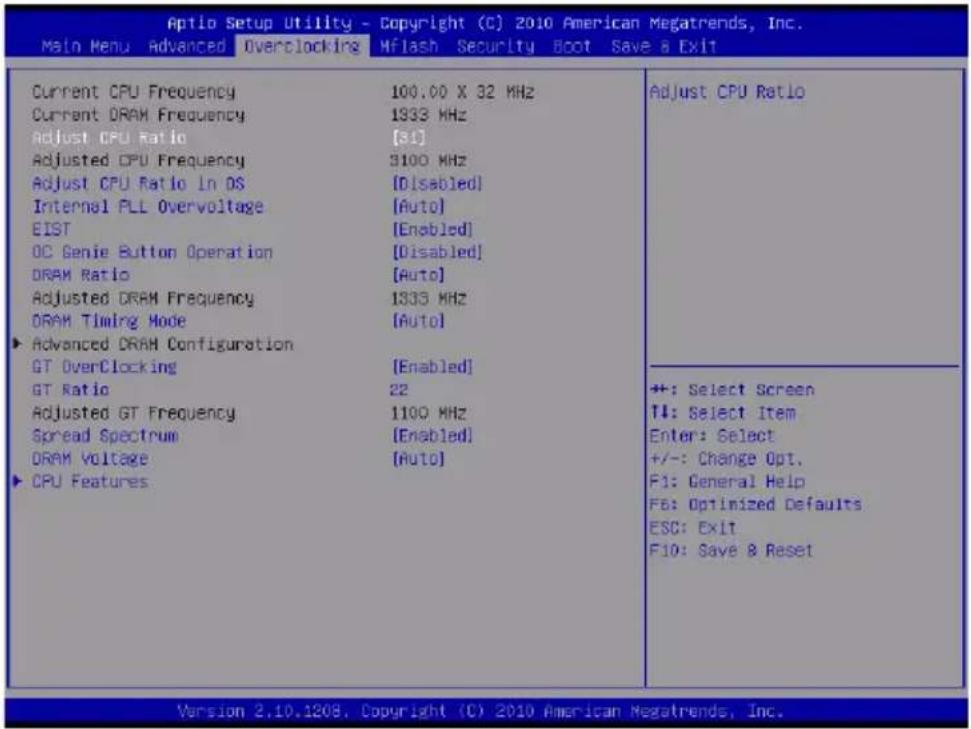

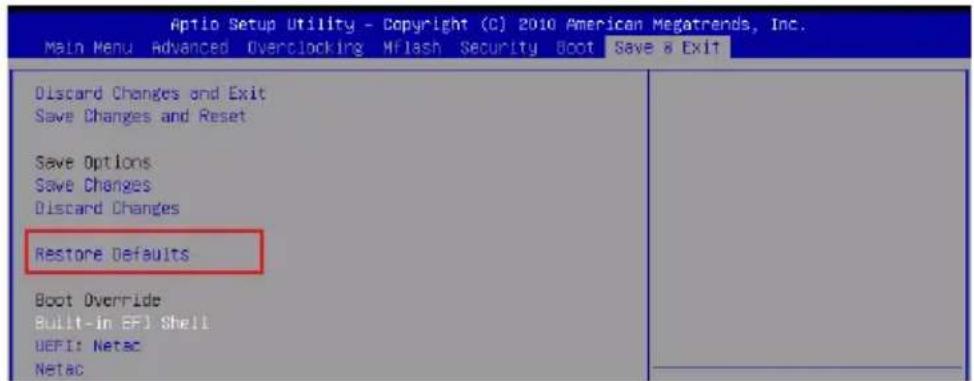

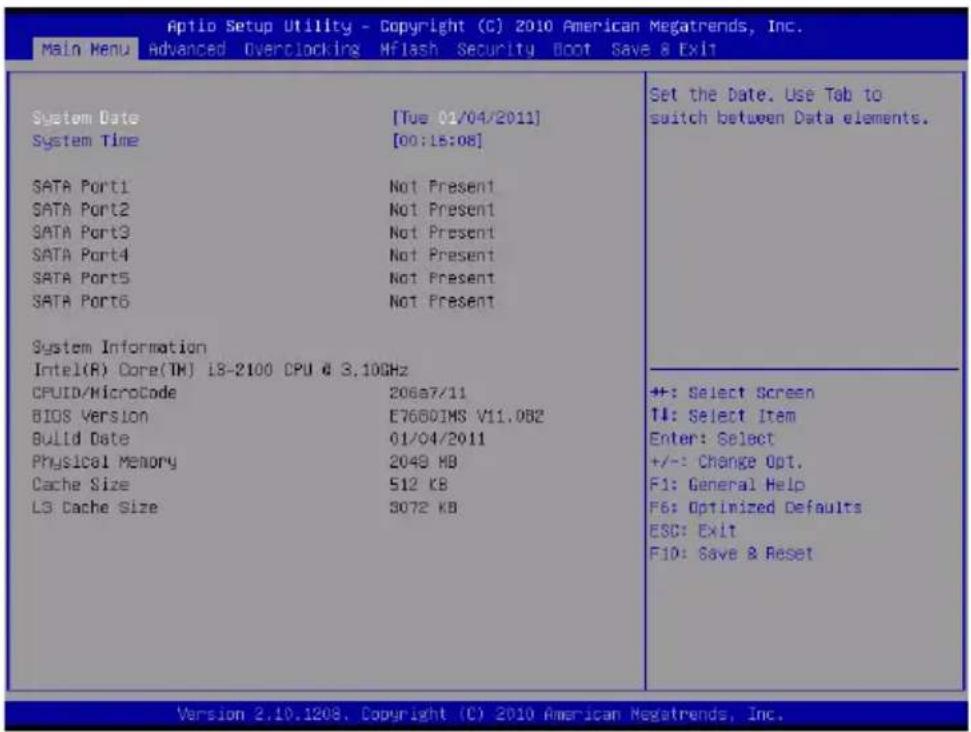

Настройка BIOS Ru-23

Сведения о программном обеспечении Ru-32English

MS-7680 Системная плата

MS-7680 Системная плата

(Для получения самой новой информации о CPU, посетите сайт

2 слота DDR3 DIMM поддерживают скорость DDR3 1333/ 1066 DRAM (16ГБ

Поддержка двухканального режима

(За дополнительной информацией о совместимых компонентах посетите сайт

http://www.msi.com/service/test-report)

Поддержка LAN 10/100/1000 на чипсете Realtek

8-канальное аудио с гибким переназначением разъемов

1 PS/2 combo порт клавиатуры/ мыши

6 звуковых разъемов с гибким переназначением (H61MU-E35/ H61M-E33) / 3

звуковых разъема с гибким переназначением (H61M-E23/ H61M-P33)

*(Порты HDMI, DVI-D и VGA работают только в процессоре Integrated Graphics

-MS-7680 Системная плата

MS-7680 Системная плата

* Помощь в приобретении дополнительных аксессуаров и поиске номера изделия

можно найти по адресу http://www.msi.com/index.php

Разъемы, установленные на плате

3 разъема USB 2.0 (H61MU-E35/ H61M-E33/ H61M-E23)/ 1 разъем USB 2.0

1 разъем датчика открывания корпуса

1 разъем для подключения аудио на передней панели

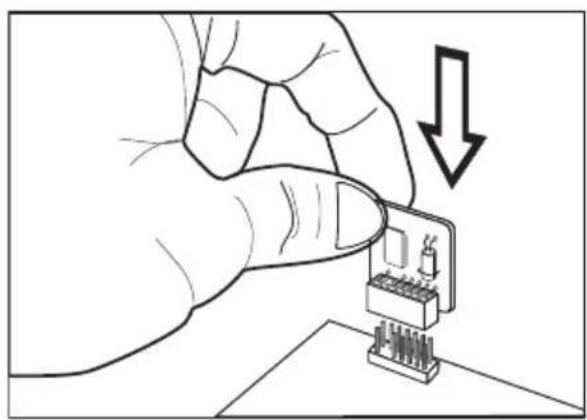

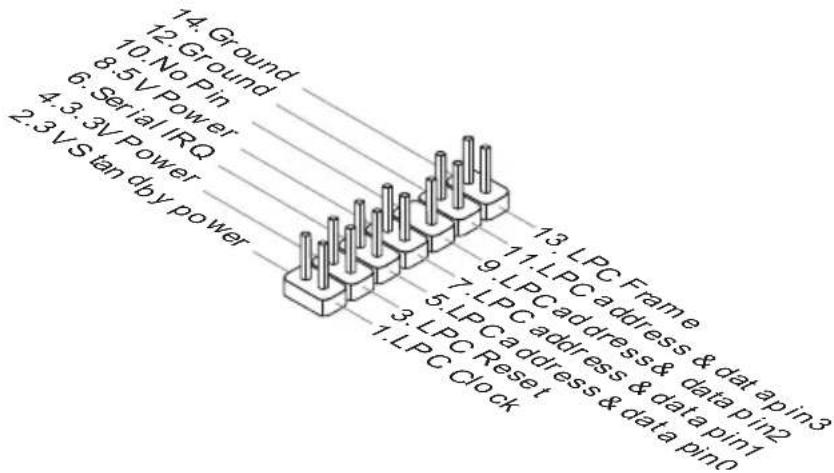

1 разъем TPM Модуля (H61MU-E35/ H61M-E33/ H61M-E23)

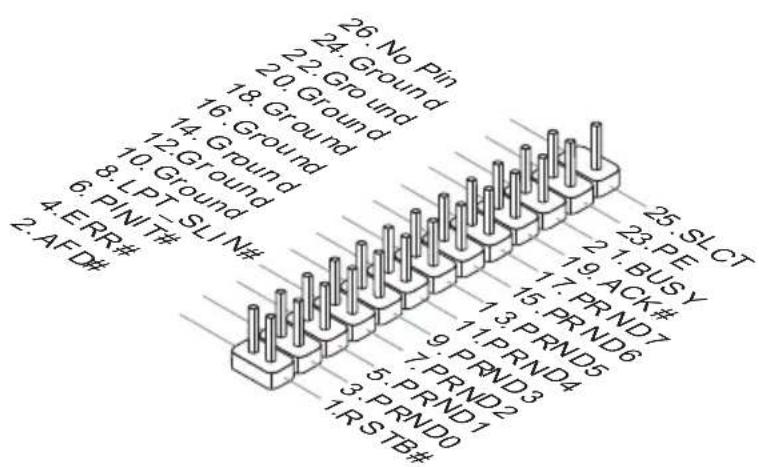

1 разъем параллельного порта

1 разъем последовательного порта

6 отверстий для крепления

MS-7680 Системная плата

MS-7680 Системная плата

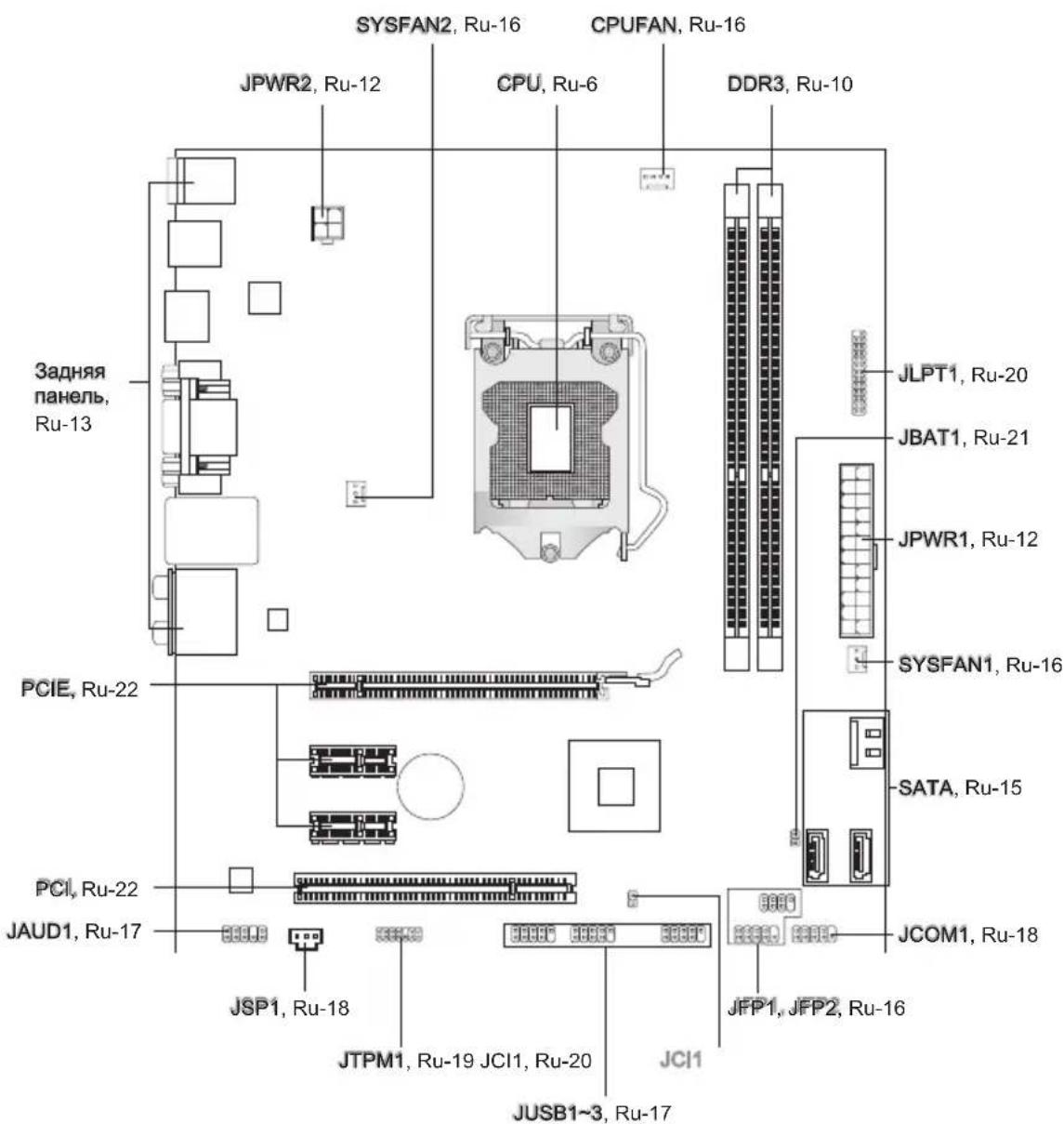

Размещение компонентов системной платы

PCI, Ru-22MS-7680 Системная плата

MS-7680 Системная плата

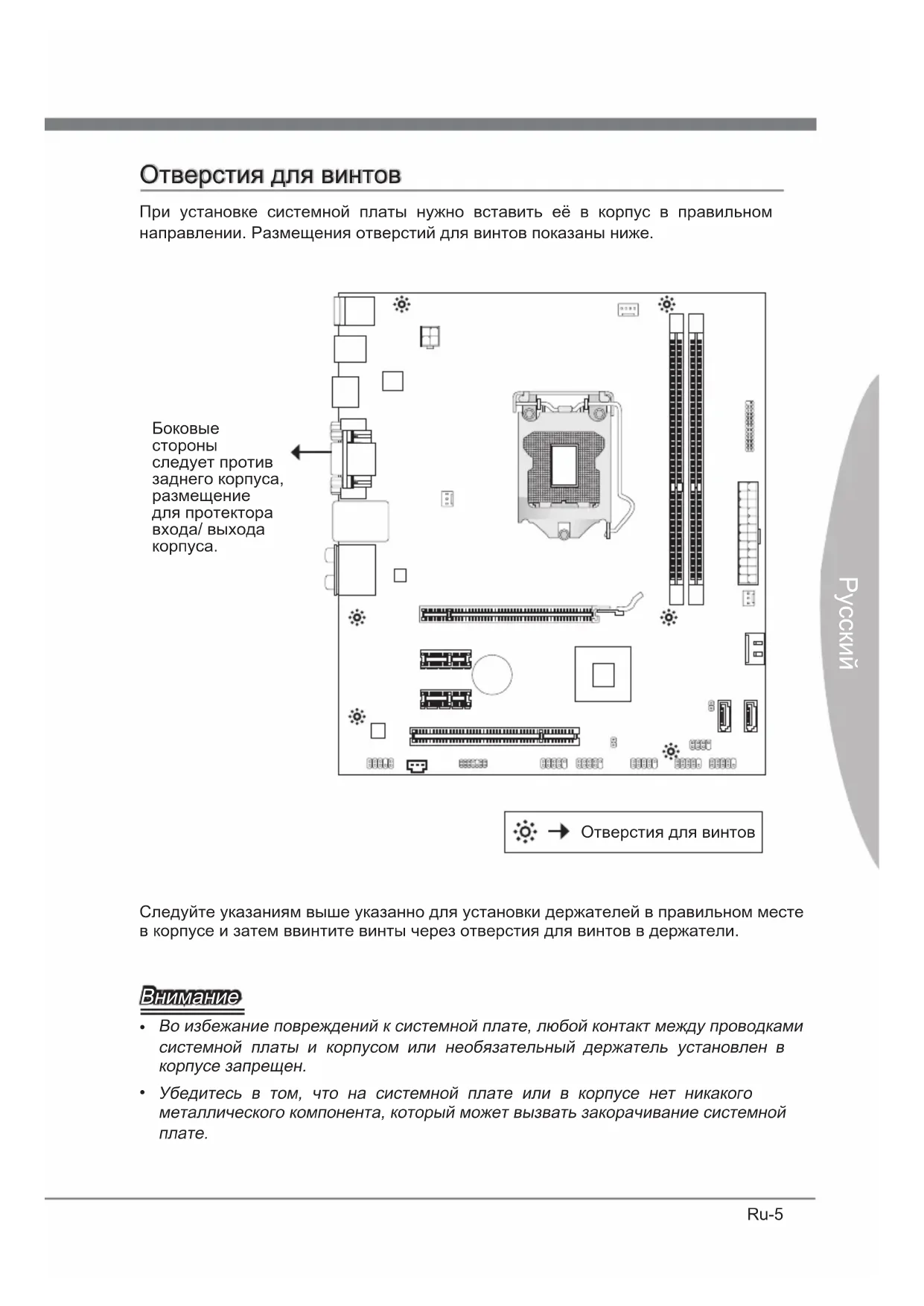

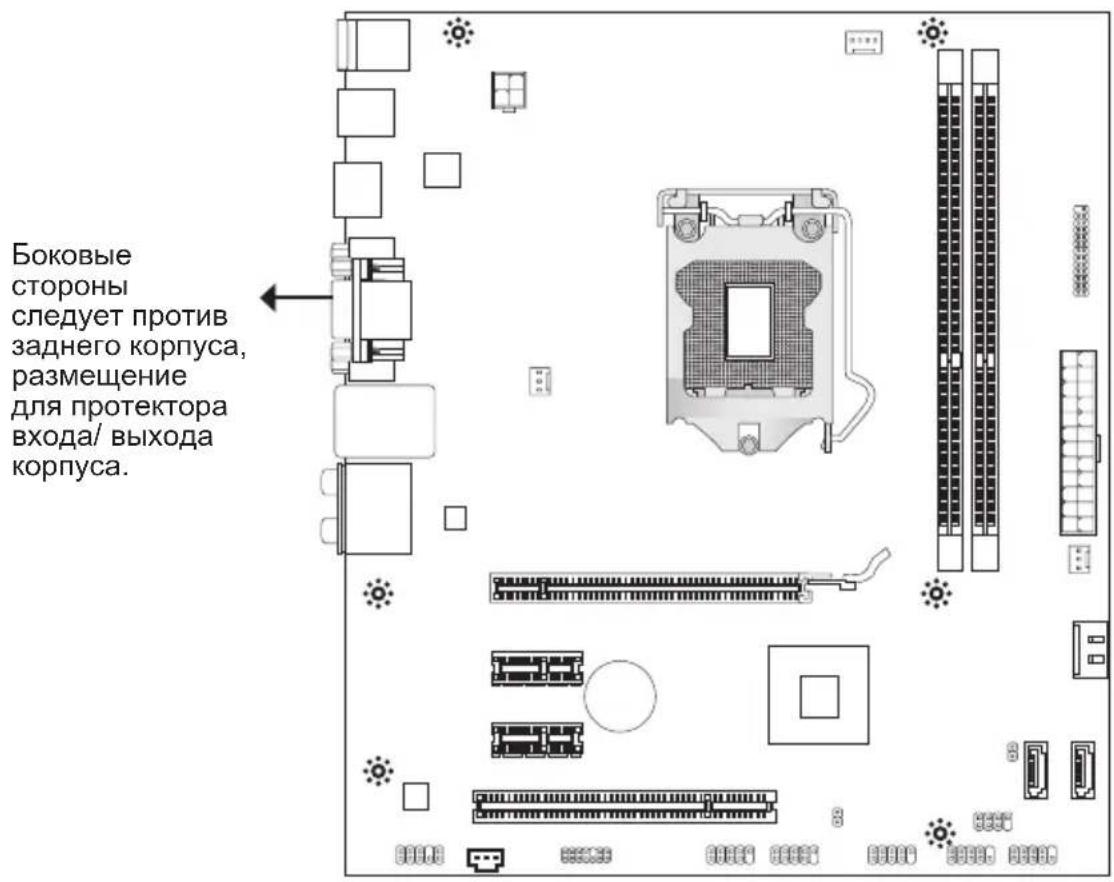

Отверстия для винтов

При установке системной платы нужно вставить её в корпус в правильном

направлении. Размещения отверстий для винтов показаны ниже.

Следуйте указаниям выше указанно для установки держателей в правильном месте

в корпусе и затем ввинтите винты через отверстия для винтов в держатели.

Во избежание повреждений к системной плате, любой контакт между проводками

системной платы и корпусом или необязательный держатель установлен в

Убедитесь в том, что на системной плате или в корпусе нет никакого

металлического компонента, который может вызвать закорачивание системной

Отверстия для винтовRu-6

MS-7680 Системная плата

MS-7680 Системная плата

CPU (Центральный процессор)

При установке CPU, чтобы уберечь процессор от перегрева, не забудьте

установить процессорный кулер. Если у вас нет процессорного кулера, пожалуйста,

свяжитесь с дилером с целью приобретения и его установки до того, как включите

Последнюю информацию о поддержке процессоров можно получить на сайте

Перегрев может серьёзно повредить центральный процессор. Чтобы уберечь

процессор от перегрева, убедитесь в том, что процессорный кулер работает

нормально. Для улучшения теплоотвод необходимо нанести слой теплопроводящей

пасты (или теплопроводящей ленты) между процессором и радиатором.

При замене CPU, во избежание его повреждения, обязательно отключите источник

питания или выньте вилку блока питания из розетки..

Эта системная плата поддерживает “разгон”. Убедитесь, что компоненты системы

способны работать в таких нестандартных режимах при разгоне. Не рекомендуется

использовать продукт в режимах, не соответствующих указанным в спецификациях.

Мы не гарантируем защиту от повреждений и рисков, вызванных неправильной

эксплуатацией и установкой параметров с превышением характеристик.

Установка процессора LGA 1155

Внешний вид процессора. Чтобы увеличить теплорассеивание, убедитесь в

том, что нанесен слой теплопроводящей пасты.

Ключ для установкиMS-7680 Системная плата

MS-7680 Системная плата

Установка процессора и вентилятора

Во избежание перегрева при работе обязательно установите вентилятор процессора

Одновременно, чтобы улучшить теплоотвод, убедитесь в том, что нанесён слой

теплопроводящей пасты на процессоре перед установкой вентилятора

Следуйте данным указаниям для правильной установки. Неправильная установка

приведет к повреждению процессора и системной платы.

Потяните за рычаг крепления.

Поднимите рычаг и откройте

металлическую крышку для

установки процессора.

Разъем процессора закрыт

пластиковой крышкой, которая

защищает контакты разъема от

повреждений. При отсутствии

процессора, необходимо всегда

закрывать разъем пластиковой

крышкой для защиты его контактов.

Снимите крышку (как показывает

3. Убедившись в правильной

ориентации процессора,

положите процессор в разъем.

Обратите внимание, что

выемки на процессоре должны

соответствовать выступам на

процессорном разъеме.

MS-7680 Системная плата

MS-7680 Системная плата

Перед включением системы убедитесь, что вентилятор правильно установлен.

Во избежание повреждений не прикасайтесь к контактам сокета процессора.

Визуально проверьте правильность

установки процессора в разъем.

Если процессор установлен

неправильно, то выньте процессор

Опустите металлическую крышку

механизма крепления.

Опустите рычаг на крышку

механизма крепления и

7. Перед установкой вентилятора

убедитесь, что все четыре защелки

правильно сориентированы.

8.MS-7680 Системная плата

MS-7680 Системная плата

Информацию об установленном процессоре смотрите в BIOS.

Если процессор не установлен, всегда закрывайте разъем пластиковой крышкой

для предотвращения поломок и попадания в него грязи и пыли. (смотрите

Фото системной платы, размещенные в этой части, приведены только для

демонстрации установки вентилятора. Общий вид системной платы зависит от

модели, купленной вами.

За дополнительной информацией об установке вентилятора процессора

обратитесь к документации в упаковке вентилятора процессора.

Совместите отверстия системной

платы с защелками крепления

вентилятора. Прижмите радиатор

с вентилятором к процессору и

проследите, чтобы четыре защелки

вошли в отверстия системной

9. Нажмите на четыре защелки и

закрепите вентилятор.

Переверните системную плату и

убедитесь, что защелки надежно

удерживают вентилятор.

11. По завершении подключите кабель

вентилятора CPU к разъему на

MS-7680 Системная плата

MS-7680 Системная плата

Слоты DIMM используются для установки модулей памяти. За дополнительной

информацией о совместимых компонентах обратитесь на сайт

http://www.msi.com/service/test-report

DDR3 240-конт, 1.5V48x2=96 конт 72x2=144 конт Правила установки модулей памяти для работы в

двухканальном режиме

В двухканальном режиме модули памяти могут передавать и принимать

данные по 2 шинам одновременно. При использовании двухканального режима

производительность системы повышается. Ниже приведены правила заполнения

слотов памяти для работы в двухканальном режиме. DIMM1 DIMM2

Модули DDR3 не взаимозаменяемы с модулями DDR2, и стандарт DDR3 не

имеет обратной совместимости. Следует всегда устанавливать модули памяти

DDR3 в разъемы DDR3 DIMM.

Для работы в двухканальном режиме убедитесь, что в разъемах разных каналов

у вас установлены модули одного типа и одинаковой ёмкости.

Из-за специфики распределения системных ресурсов чипсета, объём доступной

памяти может максимально составить 15+ГБ (но не 16ГБ) при установке

модулей памяти 8ГБ в каждый из слотов.

• УстановленноНе установленноMS-7680 Системная плата

MS-7680 Системная плата

Установка модулей памяти

Модули памяти имеют одну прорезь в средней части. Модуль войдет в разьем

только при правильной ориентации.

Вставьте модуль в DIMM слот в вертикальном направлении. Затем нажмите

на него, чтобы золоченые контакты глубоко погрузились в DIMM слот. Если

модуль памяти вставлен правильно, то пластиковые защелки на обоих концах

закроются автоматически.

Вручную убедитесь, что модуль закреплен в слоте DIMM защелками с обеих

сторон. Прорезь Ключ

Золотые контакты едва видны, если модули памяти правильно размещены в

MS-7680 Системная плата

MS-7680 Системная плата

24-контактный разъем питания ATX: JPWR1

Этот разъем позволяет подключить 24-контактный коннектор питания ATX.

Для его подключения убедитесь, что коннектор и контакты разъема правильно

сориентированы. Затем плотно вставьте его в разъем на системной плате.

Вы также можете использовать 20-контактный ATX блок питания. При

использовании 20-контактного разъема, подключайте его вдоль контактов 1 и 13.

13.+3.3 V 1.+3.3 V 14.-12V2.+3.3 V 15.Ground 3 .Ground16.PS-ON #

11 .+12V21.+5 V 9.5VSB24.Ground12.+3.3 V

4-контактный разъем питания ATX: JPWR2

Этот разъем питания используется для обеспечения питания процессора.

4.+12V 2 .Ground3.+12V 1 .Ground

Убедитесь в том, что все разъемы подключены к источникам питания ATX для

стабильной работы системной платы.MS-7680 Системная плата

MS-7680 Системная плата

Порт мыши/клавиатуры

Стандартные разъемы DIN PS/2

для подключения мыши/клавиатуры с

Порт USB 2.0 позволяет подключать такие USB устройства, как клавиатура, мышь

Порт USB 3.0 (опционально)

Порт USB 3.0 является обратно совместимым устройством с USB 2.0. Поддержка

скорости передачи данных до 5 Gbit/s (SuperSpeed).

Если вы собираетесь использовать устройство USB 3.0, вам нужно подключить

кабель USB 3.0 к разъему USB 3.0.

Порт HDMI (опционально)

Мультимедийный интерфейс высокой четкости (HDMI) - это полностью цифровой

аудио/видео интерфейс с возможностью передачи данных в несжатом виде.

Единый кабель HDMI обеспечивает перадачу ТВ-сигнала в любом формате,

включая телевидение стандартной, повышенной и высокой четкости, а также

многоканальное цифровое аудио.

Разъем DB15 для подключения монитора.

Коннектор DVI-D (Digital Visual Interface-Digital) позволяет подключить LCD

монитор. Он обеспечивает высокоскоростное цифровое соединение между

компьютером и дисплеем. Для подключения монитора, просто подключите кабель

монитора к коннектору DVI-D, а также убедитесь в том, что другой конец кабеля

правильно соединен с монитором (см. руководство пользователя монитора для

получения дополнительной информации).

MS-7680 Системная плата

MS-7680 Системная плата

Стандартный разъем RJ-45 для подключения к

локальной вычислительной сети (LAN). К нему

подключается кабель локальной сети.

LED Цвет Состояние LED Описание

Лев. Жёлт. Нет LAN соединение не установлено.

Есть(постоянно) LAN соединение установлено.

Есть(ярче & мигает) Связь с другим компьютером по LAN.

Зелён. Нет Скорость передачи 10 Мб/с.

Есть Скорость передачи 100 Мб/с.

Оранж. Есть Скорость передачи 1000 Мб/с.

Эти разъемы используются для подключения звуковых устройств. Разъемы,

выполняющие разные функции, имеют различные цвета.

Вход аудио: Голубой - Линейный вход, используется для подключения

внешего CD проигрывателя, магнитофона или других звуковых

Выход аудио: Зелёный - Линейный выход для подключения наушников

Микрофон: Розовый - Разъем для подключения микрофона.

Выход RS (опционально): Чёрный - Выход на задние колонки в режиме 4/

Выход CS (опционально): Оранжевый - Выход на центральную колонку и

сабвуфер в режиме 5.1/ 7.1.

Выход SS (опционально): Серый - Выход на боковые колонки в режиме

В случае, если на вашей плате только 3 звуковых разъема, для получения 8-

канального звука, 7 и 8 каналы выводятся через переднюю панель.

Жёлт. Зелён./ Оранж.

Интерфейсы дисплея HDMI, VGA и DVI-D на системной плате разработаны для

использования в качестве IGP (Integrated Graphics Processor). Если вы установили

процессор без встроенного графического чипа, эти порты работать не будут.MS-7680 Системная плата

MS-7680 Системная плата

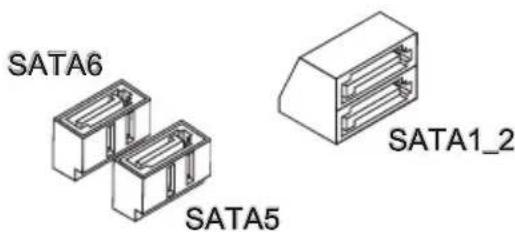

Разъем Serial ATA: SATA1_2/ SATA5/ SATA6

(SATA1_2 опционально)

Данный разъем является высокоскоростным портом интерфейса Serial ATA.

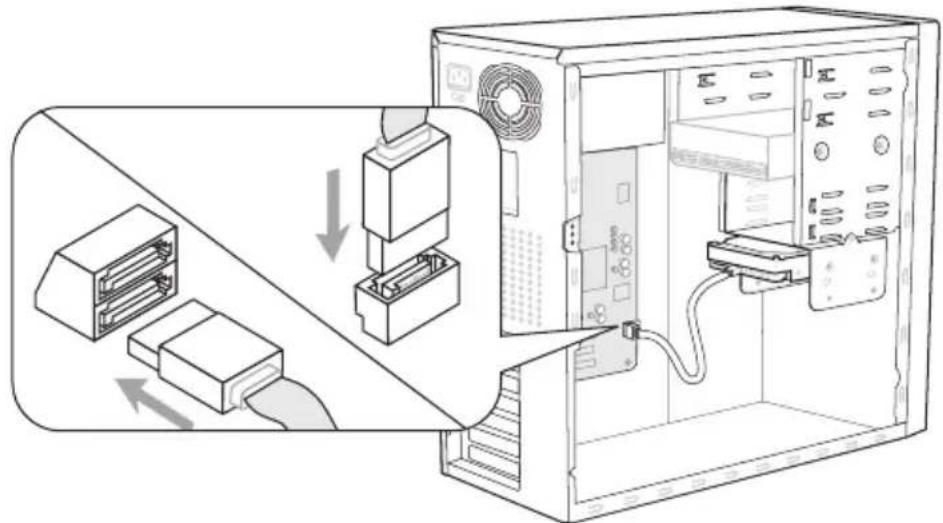

Любой разъем Serial ATA может соединяться с одним устройством Serial ATA. * Компоненты системной платы в изображении только для справки. SATA1_2

Избегайте, пожалуйста, резких изгибов кабеля Serial ATA. В противном случае

могут возникнуть потери данных при передаче.Ru-16

MS-7680 Системная плата

MS-7680 Системная плата

Разъем питания вентиляторов: CPUFAN,SYSFAN1~2

Разъемы питания вентиляторов поддерживают вентиляторы с питанием +12В.

При подключении необходимо помнить, что красный провод подключается к шине

+12В, черный - к земле GND. Если на системной плате установлена микросхема

аппаратного мониторинга, необходимо использовать специальные вентиляторы с

датчиками скорости для реализации функции управления вентиляторами.

1 .Ground2.+12V3.Sensor / N

Чтобы узнать о моделях подходящих вентиляторов, обратитесь, пожалуйста,

на официальный веб сайт или проконсультируйтесь с продавцом.

CPUFAN поддерживает управление скоростью вращения вентилятора. Для

автоматического контроля скорости вентилятора процессора, зависящей от

температуры процессора и системы, можно установить Control Center.

Разъем CPUFAN поддерживает вентиляторы, как с 3, так и с 4 контактами.

Коннекторы передней панели: JFP1, JFP2

Эти коннекторы используются для подключения кнопок и индикаторов,

расположенных на передней панели корпуса. Коннектор JFP1 соответствует

•MS-7680 Системная плата

MS-7680 Системная плата

Разъем USB передней панели: JUSB1~3 (JUSB2~3 опционально)

Разъем, соответствует спецификации Intel

I/O Connectivity Design и преднозначен

для подключения высокоскоростных периферийных устройств, таких как USB HDD, цифровые камеры, MP3 плееры, принтеры, модемы и т.д.

* Компоненты системной платы в изображении только для справки. Выносная планка USB (опционально)

ВНИМАНИЕ, во избежание повреждений, контакты VCC и GND должны быть

правильно подключены.

Выносной разъем аудио: JAUD1

Этот коннектор позволяет подключить выносной разъем аудио на передней

панели и соответствует руководству Intel

MS-7680 Системная плата

MS-7680 Системная плата

Разъем S/PDIF-Out: JSP1

Этот разъем используется для подключения интерфейса S/PDIF (Sony & Philips

Digital Interconnect Format) для передачи звука в цифровом формате.

* Компоненты системной платы в изображении только для справки. Выносная планка S/PDIF-Out

Разъем последовательного порта: JCOM1

Данный разъем является высокоскоростным последовательным портом связи

16550A с 16-байтной передачей FIFO. К этому разъему можно непосредственно

подключить последовательное устройство.

S I NMS-7680 Системная плата

MS-7680 Системная плата

Разъем TPM Модуля: JTPM1

Данный разъем подключается к модулю TPM (Trusted Platform Module)

(опционально). За более подробной информацией и назначениями обращайтесь

к описанию модуля TPM.

MS-7680 Системная плата

MS-7680 Системная плата

Разъем параллельного порта: JLPT1

Этот коннектор используется для подключения опциональной планки

параллельного порта. Параллельный порт - это стандартный порт для принтера.

Он поддерживает режимы EPP (усовершенствованный параллельный порт) и

ECP (параллельный порт с дополнительными возможностями).

Разъем датчика открывания корпуса: JCI1

К этому коннектору подключается кабель датчика, установленного в корпусе.

При открывании корпуса его механизм активизируется. Система запоминает это

событие и выдает предупреждение на экран. Предупреждение можно отключить

dMS-7680 Системная плата

MS-7680 Системная плата

Перемычка очистки CMOS: JBAT1

На плате установлена CMOS память с питанием от батарейки, хранящая данные

о конфигурации системы. С помощью памяти CMOS, система автоматически

загружается каждый раз при включении. Если у вас возникает необходимость

сбросить конфигурацию системы (очистить CMOS), временно закорачивайте эти

два контакта для очистки данных металлическим предметом.

Очистка CMOS производится соединением двух контактов металлическим

предметом при отключенной системе. Избегайте очистки CMOS при работающей

системе: это повредит системную плату.

закорачивайте эти два

контакта временно.)Ru-22

MS-7680 Системная плата

MS-7680 Системная плата

Слот PCIE поддерживает карты расширения интерфейса PCIE.

Слот PCI (Peripheral Component Interconnect)

Слот PCI позволяет установить карты LAN, SCSI, USB и другие дополнительные

карты расширения, которые соответствуют спецификации PCI.

Перед установкой или извлечением карт расширения убедитесь, что кабель

питания отключен от электрической сети. Прочтите документацию на карту

расширения и выполните необходимые аппаратные или програмные установки

для данной платы, такие как перемычки, переключатели или конфигурацию

Маршрутизация запросов прерывания PCI IRQ - сокращение от interrupt request (line) - линия запроса прерывания,

аппаратная линия, по которой устройства могут посылать сигнал прерывания

микропроцессору. Обычное подключение PCI IRQ к контактам шины PCI показано

Приказ1 Приказ2 Приказ3 Приказ4

PCI слот INT A# INT B# INT C# INT D#MS-7680 Системная плата

MS-7680 Системная плата

В этой главе приводятся основные сведения о режиме настройки BIOS (BIOS SETUP), который позволяет установить оптимальную конфигурацию системы.

Этот режим может потребоваться в следующих случаях:

Во время загрузки системы появляется сообщение об ошибке с

требованием запустить BIOS SETUP.

В случае необходимости заменить заводские настройки на собственные.

Для улучшения производительности системы, BIOS постоянно обновляются.

Поэтому, приведенное здесь описание может несколько отличаться от описания

для новой версии,и служит исключительно в качестве примера.

При загрузке, в первой, после объема памяти строке, выводится обозначение

BIOS . Обычно оно имеет следующий формат:

E7680IMS.xxx 010611 где:

1ая буква соответствует типу BIOS (E = EFI)

Следующие 4 цифры соответствуют номеру модели платы.

Следующая буква обозначает производителя чипсета (I = Intel, N = nVid

ia, A = AMD и V = VIA).

2 последние буквы обозначают производителя платы MS =

стандартный заказчик.

xxx соответствует номеру версии BIOS.

010611 - дата выпуска BIOS.

Вход в режим настройки

Включите питание компьютера. При этом запустится процедура POST

(самотестирование после включения). Когда на экране появится приведенное

ниже сообщение, нажмите клавишу <DEL> для входа в режим настройки.

Press DEL to enter Setup Menu, F11 to enter Boot Menu

(Нажмите DEL для входа в Меню Настроек, F11 в Загрузочного

Если сообщение исчезло, а вы не успели нажать клавишу, перезапустите систему,

выключив и снова включив питание, или нажав кнопку RESET. Можно, также,

перезапустить систему, нажав одновременно клавиши <Ctrl>, <Alt>, и <Delete>.

MS-7680 Системная плата

MS-7680 Системная плата

<Esc> Переход в меню Выход или возвращение к предыдущему пункту

<+><-> Опция для изменения

<F1> Подробная справка

<F6> Установка оптимальных настроек

<F10> Сохранить изменения и перезагрузиться

Войдя в режим настройки, вы сразу увидите Главное меню.

Main Menu (Главное меню)

Главное меню содержит список настроек, которые вы можете изменить. Для

выбора можно использовать клавиши со стрелками ( ↑↓ ) . Справка о выбранной

настройке отображается в нижней части экрана.

Если вы обнаружите, что слева от пункта меню имеется иконка с указателем

(как показана вправо), это означает что в этом пункте есть подменю (которое

содержит дополнительные настройки). Используйте управляющие клавиши ( ↑

↓ ) или мышь для выбора, а затем нажмите <Enter> или дважды щелкните левую

кнопку мыши, чтобы вызвать подменю. Далее можно использовать управляющие

клавиши для ввода параметров и перемещения по пунктам подменю. Чтобы

вернуться в главное меню, просто нажмите <Esc > или щелкните правой кнопкой

Подробная справка <F1>

В режиме настройки BIOS имеется возможность получения подробной справки.

Ее можно вызвать из любого меню простым нажатием <F1>. В окне справки будут

перечислены все возможные настройки в выбранном пункте меню. Нажмите

<Esc> для выключения окна справки.MS-7680 Системная плата

MS-7680 Системная плата

Это меню позволяет установить основные параметры конфигурации системы

(дату, время и т.п.).

Это меню используется для настройки специальных функций BIOS, периферийных

устройств, управления питанием и состояния аппаратной части ПК.

Это меню позволяет управлять тактовыми частотами и напряжениями при разгоне

Используется для чтения/ прошивки BIOS с внешнего накопителя (только FAT/

Используется для установки паролей администратора и пользователя.

Используется для определения приоритет загрузочных устройств.

Это меню позволяет загрузить значения по умолчанию BIOS или стандартные

устройства по умолчанию в BIOS и выход из настройки BIOS с сохранением или

MS-7680 Системная плата

MS-7680 Системная плата

Находясь в режиме настройки BIOS, рекомендуется выполнить следующие

Load Optimized Defaults : Клавишами стрелки (←, →, ↑, ↓) выберите пункт [Re-

store Defaults] из меню [Save & Exit], нажмите <Enter>. И на экране появляется

сообщение, выберите [Yes] и нажмите <Enter>, чтобы загрузить настройки по

умолчанию для оптимальной производительности системы.

Setup Date/ Time : Клавишами стрелки (←, →, ↑, ↓) выберите пункт [System

Date]/ [System Time] из меню [Main Menu], нажмите <Enter>. Затем установите

дату и время в соответствующих полях.

Save & Exit Setup : Клавишами стрелки (←, →, ↑, ↓) выберите пункт [Save

Changes & Reset] из меню [Save & Exit], нажмите <Enter>. И на экране

появляется сообщение, выберите [Yes] и нажмите <Enter>, чтобы сохранить

конфигурацию и выйти из BIOS Setup.

3.MS-7680 Системная плата

MS-7680 Системная плата

Current CPU / DRAM Frequency

Эти пункты показывают текущую частоту CPU и скорость памяти. Только для

Этот пункт контролирует множитель, предназначенный для определения

внутренней тактовой частоты процессора в соответствии с внешней тактовой

частотой или частотой системной платы. Он доступен только тогда, когда

процессор поддерживает эту функцию.

Adjusted CPU Frequency

Этот пункт показывает текущую частоту CPU. Только для чтения.

Adjust CPU Ratio in OS

Включите этот пункт, он позволяет вам изменить частоту CPU в ОС средством

Internal PLL Overvoltage

Этот пункт используется для регилирования напряжения PLL.

Технология Enhanced Intel SpeedStep позволяет установить уровень

производительности микропроцессора. Этот пункт появляется после установки

процессора, который поддерживает технологию SpeedStep.

OC Genie Button Operation

Этот пункт позволяет включить/выключить функцию OC Genie.

Это меню предназначено для опытных пользователей и предоставляет

возможности для разгона системы.Ru-28

MS-7680 Системная плата

MS-7680 Системная плата

Пункт управления cоотношением частот памяти.

Adjusted DRAM Frequency

Этот пункт показывает текущую частоту DRAM. Только для чтения.

Определяет будут ли тайменги DRAM контролироваться данными из SPD (Se-

rial Presence Detect) EEPROM на модуле DRAM. При выборе значения [Auto]

тайминги DRAM, включая пункты меню, перечисленные ниже, устанавливаются

BIOS в соответствии с данными из SPD. Установка значения в [Link] или [Unlink]

позволяет вручную регулировать тайминги DRAM доступные в этом меню.

Advanced DRAM Con󰘰guration

Нажмите <Enter> для входа в подменю.

Эта настройка контролирует DRAM command rate.

Этот пункт контролирует время задержки CAS, которое определяет период

(в тактах генератора) между получением памятью SDRAM команды чтения и

началом ее выполнения.

При обновлении DRAM, строки и столбцы адресуются раздельно. Этот пункт

позволяет вам определить время перехода от RAS (row address strobe) к CAS

(column address strobe). Чем меньше тактов, тем быстрее работа DRAM.

Этот пункт контролирует количество тактов, предоставляемых для предзаряда

Row Address Strobe (RAS). Если выделяется недостаточное время для того,

чтобы RAS набрал необходимый заряд, регенерация DRAM может оказаться

неполной и привести к потере данных. Этот пункт применим, только когда в

системе установлена синхронизированная память DRAM.

Эта установка определяет время, которое RAS затрачивает на чтение и запись

Эта установка определяет время, которое RFC затрачивает на чтение и запись

Минимальная временная задержка для выполнения операции записи перед

командой предзаряда. Позволяет усилителям считывания записать данные в

Минимальная временная задержка между выполнением команды записи и

началом команды считывания столбца. Позволяет системе ввода/вывода

сбросить напряжения на усилителях считывания.

▶MS-7680 Системная плата

MS-7680 Системная плата

Определяет задержку перехода от активного-к-активному состоянию для

Временный интервал между командами чтения и предзаряда.

Этот пункт используется для установки таймингов tFAW (four activate window

Этот пункт используется для установки таймингов tWCL (Write CAS Latency).

Этот пункт используется для установки таймингов tCKE.

Этот пункт используется для установки таймингов tRTL.

Advanced Channel 1/ 2 Timing Con󰘰guration

Нажмите <Enter> для входа в подменю. Здесь можно изменять тайминг памяти

Этот пункт позволяет включить/ выключить разгон видеокарты.

Эта настройка контролирует отношение тактовой частоты видеокарты, чтобы она

работает в разных сочетаниях частот.

Adjusted GT Frequency

Этот пункт показывает текущую частоту видеокарта. Только для чтения.

Так как тактовый генератор системной платы импульсный, то его работа вызывает

электромагнитные помехи - EMI (Electromagnetic Interference). Функция Spread

Spectrum снижает эти помехи, генерируя сглаженные импульсы.

Если у вас нет проблем с помехами, оставьте значение [Disabled] (запрещено)

для лучшей стабильности и производительности. Однако, если у вас возникают

электромагнитные помехи, выберите Spread Spectrum для их уменьшения.

Чем больше значение Spread Spectrum, тем ниже будет уровень

электромагнитных помех, но система станет менее стабильной. Для выбора

подходящего значения Spread Spectrum, сверьтесь со значениями уровней

электромагнитных помех, установленных законодательством.

Не забудьте запретить использование функции Spread Spectrum, если вы

«разгоняете» системную плату. Это необходимо, так как даже небольшой

дребезг сигналов тактового генератора может привести к отказу «разогнанного»

MS-7680 Системная плата

MS-7680 Системная плата

Этот пункт используется для регулирования напряжения памяти.

Нажмите <Enter> для входа в подменю.

Процессор использует технологию Hyper-Threading для увеличения

производительности. Эта технология позволяет двум наборам регистров

в процессоре исполнять инструкции одновремнно. Это увеличивает

производительность системы. При выключении этой функции, процессор

исполняет инструкции с помощью одного набора грегистров. Выключите этот

пункт, если операционная система вашего компьютера не поддерживает

функцию HT, в противном случае это может привести к нестабильности.

Для работоспособности технологии Hyper-Threading, требуется наличие всех

нижеследующих компонентов:

CPU: Процессор Intel

, поддерживающий технологию HT;

BIOS: BIOS, поддерживающий технологию HT, и включил её;

OS: Операционная система, поддерживающая технологию HT.

За дополнительной информацией о Hyper-threading, обращайтесь на вебсайт:

www.intel.com/info/hyperthreading

Active Processor Cores

Этот пункт позволяет выбрать количество активных ядер процессора.

Этот пункт предназначен для ограничения длинны идентификационного

номера процессора передаваемого в операционную систему.

Использование технологии Execute Disable Bit Intel позволяет избегать

уязвимостей вызываемых вредоносными программами эксплуатирующими

ошибки типа “bu󰘯er over󰘱ow”, если эта технология поддерживается операцонной

системой. Она позволяет процессору разделять зоны в памяти в соответствии

с тем, хранится ли в памяти исполняемый код или нет. Когда вредоносная

программа попытается вставить код в буфер, процессор запретит исполнение

кода, что остановит распространение вредоносной программы.

Intel Virtualization Tech

Этот пункт используется для включения/выключения технологии Intel Virtualiza-

tion. За дополнительной информацией смотрите оффициальный вебсайт Intel.

Этот пункт позволяет выбрать режим технологии Intel Dynamic Power.

Включите этот пункт для снижения энергопотребления CPU, когда он не

работает. Не все процессоры поддерживают Enhanced Halt state (C1E).

▶MS-7680 Системная плата

MS-7680 Системная плата

OverSpeed Protection

Функция Overspeed Protection отображает поток вычислений CPU и его

энергопотребление. Если оно превысит определённуый уровень, то процессор

автоматически понизит тактовую частоту. Если вы собирайтесь разгонять CPU,

то установите этот параметр в [Disabled].

C-state - это технология управления питанием, при ктивации которой

значительно падает энерго потребление процессора в спящем режиме. Этот

пункт доступен только при использовании CPU с поддержкой технологии C-

Package C-State limit

Этот пункт позволяет выбрать C-state limit.

Long duration power limit(W)

Этот пункт позволяет регулировать лимит мощности TDP в течении

продолжительного времени.

Long duration maintained(ms)

Этот пункт позволяет установить время работы в перегруженном режиме.

Short duration power limit(W)

Этот пункт позволяет регулировать лимит мощности TDP в течении короткого

Primary/ Secondary plane turbo power limit (W)

Этот пункт позволяет регулировать лимит мощности TDP для первичного/

MS-7680 Системная плата

Сведения о программном обеспечении

Установите в привод диск Driver/Utility (Драйверы и утилиты) из комплекта

поставки системной платы. Автоматически запустится инсталляция. Нажмите на

название драйвера/ утилиты и следуйте инструкциям на экране для завершения

инсталляции. Диск Driver/Utility содержит:

Driver menu (Меню драйверов): Представляет перечень доступных драйверов.

Установите драйверы для подключения необходимых устройств.

Utility menu (Меню утилит): Позволяет установить доступные утилиты.

Service base menu (Меню сервисной базы): Позволяет соединить официальный

Product info menu (Меню продуктов): Показывает последнюю информацию о

Security menu (Меню безопасности): Представляет полезные антивирусные

Пожалуйста, посетите вебсайт MSI для получения самых новых драйверов и

BIOS, которые позволят улучшить производительность системы.
