Type de produit	Carte mère Micro-ATX
Marque	MSI
Modèle	H61MP22 (H61M-P22 B3)
Dimensions	19.5 cm × 24.3 cm (Micro-ATX)
Poids	Environ 0.5 kg
Socket processeur	LGA1155 (Intel Sandy Bridge)
Chipset	Intel H61 (B3)
Mémoire RAM	2 slots DDR3 DIMM, jusqu'à 16 Go, DDR3 1333/1066 MHz, double canal
Emplacements d'extension	1 × PCIe 2.0 x16, 2 × PCIe 2.0 x1
Stockage	4 ports SATA 3 Gb/s (Intel H61)
Audio	Realtek ALC887, 8 canaux (sortie sur panneau avant pour 7-8)
Réseau	Realtek RTL8105E, 10/100 Mbps
USB arrière	4 ports USB 2.0
USB internes	3 connecteurs (6 ports USB 2.0 supplémentaires)
Sorties vidéo	1 × DVI-D, 1 × VGA (avec processeur graphique intégré)
Connecteurs PS/2	1 souris, 1 clavier
Alimentation	ATX 24 broches + 4 broches CPU
BIOS	AMI UEFI avec réglages avancés, overclocking, M-Flash
Fonctions spéciales	OC Genie, EIST, Intel Turbo Boost, protection surtension
Sécurité	TPM module, chassis intrusion, effacement CMOS
Entretien	Nettoyage avec un chiffon sec, éviter l'humidité
Réparabilité	Pièces détachées disponibles chez le fabricant

FOIRE AUX QUESTIONS - H61MP22 MSI

Quel processeur puis-je installer sur la carte mère MSI H61MP22 ?

Cette carte mère supporte les processeurs Intel Sandy Bridge en socket LGA1155, comme les Core i3, i5 et i7 de deuxième génération. Consultez la liste de compatibilité sur le site MSI.

Quelle mémoire RAM est compatible ?

Elle accepte jusqu'à 16 Go de DDR3 en 1333 ou 1066 MHz, en configuration double canal. Utilisez deux barrettes identiques pour activer le double canal.

Comment brancher l'alimentation ?

Connectez le câble ATX 24 broches (JPWR1) et le câble CPU 4 broches (JPWR2). Assurez-vous que l'alimentation est suffisante pour votre configuration.

Pourquoi l'image ne s'affiche-t-elle pas sur le port VGA ou DVI ?

Les ports vidéo fonctionnent uniquement avec un processeur graphique intégré (IGP). Si vous utilisez une carte graphique dédiée, branchez le moniteur sur celle-ci.

Comment effacer le CMOS ?

Éteignez le PC, puis court-circuitez les deux broches du cavalier JBAT1 avec un objet métallique pendant quelques secondes. Remettez le cavalier en position normale et rallumez.

Puis-je overclocker le processeur ?

Oui, le BIOS propose des options d'overclocking comme le ratio CPU, la tension DRAM et le Spread Spectrum. Attention, un overclocking excessif peut endommager le matériel.

Quels systèmes d'exploitation sont compatibles ?

Windows 7, 8 et 10 (32 et 64 bits) ainsi que diverses distributions Linux sont pris en charge. Vérifiez les pilotes sur le site MSI.

Comment mettre à jour le BIOS ?

Utilisez l'outil M-Flash dans le BIOS. Téléchargez la dernière version sur le site MSI, placez-la sur une clé USB FAT32, puis lancez M-Flash pour flasher.

Que faire si l'ordinateur ne démarre pas ?

Vérifiez les connexions d'alimentation, la bonne insertion de la RAM et du processeur, et le cavalier CMOS. Si le problème persiste, essayez de démarrer avec une seule barrette de RAM.

Comment connecter le panneau avant ?

Branchez les câbles du boîtier (alimentation, reset, LED) sur le connecteur JFP1 en respectant les polarités. Consultez le manuel pour le brochage exact.

MODE D'EMPLOI H61MP22 MSI

En tant qu'écologiste et afin de protéger l'environnement, MSI tient à rappeler ceci...

Au sujet de la directive europeenne (EU) relative aux déchets des équipement électriques et électroniques, directive 2002/96/EC, prénant effet le 13 août 2005, que les produits électriques et électroniques ne peuvent être déposés dans les décharges ou tout simplement mis à la poubelle. Les fabricants de ces équipements seront obligés de recupérer certains produits en fin de vie. MSI prendra en compte cette exigence relative au_retour des produits en fin de vie au sein de la communauté française. Par conséquent vous pouvez returner localement ces matériels dans les points de collecte.

PYCCKN

Kompania MSl npdpnHMaet akTbHbIe DeiCTBna no 3aunTe OkpykaHoue Cpebl, NO3OMy HAnOMHaEM Bam, YTO....

B COOTBETCTBUN C DnpeKTHBOE BpOeNCKORo Co103a (EC) no npedeTbpaueHIO 3arP3HeHNA OKpykaUoIe Cpebl NCNoIb3OBaHHbIM 3JIeKTPnueckm N 3JIeKTPOHbIM O6OpyDObAHnEM (DnpeKTHBa WEEE 2002/96/EC), BCtynaoIeB Cnny 13 aBrycTa 2005 rOda, n3dJIIN, OTHOcAunecr K 3JIeKTPnueckomy IN 3JIeKTPOHOMY O6OpyDObAHNO, He MOrTy paccMaTpNBaTBcR KaK bItOBoM MyCOP, NO3OMy npOn3BOJnteIN BblIepeuNCJIeHNO TJIeKTPoHHO T O6OpyDObAHN RO3aHbI PnHIMaTb erO dIra nepepaotkn I O KOHNHcnpKa cnyk6bl. MSI 683yeTc4 co6JIoDaTb Tpe6OBaHnI IO npInemy npOduKznn, IpODAHHO IOD MapKOI MSI Ha TeppitOpNI EC, B nepepaotky I O KOHNHn Cpoka cnyk6bl. Bbl MoKeTe BepHyTb 3TN n3dJIIN B CneuaIIIN3IpOBaHHbIE nyHKTbI npInema.

ESPANOL

SIRIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIeIe

Ie 16550A 16 16 16 16 16 16 16 16 16 16 16 16 16 16 16 16 16 16 16 16

S/PDIF 噪频器：JSP1

Ie KntkTeTn n Dzitel oDioo Tncong u Wlth S/PDIF(Sony & Philips Digital Interconnect Format) IerTePiEs to Enelch hns the aoungdni.

新日

Ie KnKTeTne SsHcJI StWt KeiBae HJEnClln. 5eN, eRiJeNg W, 5eN C1eMpeKniQeI HehEeHaL. 5eSBeI Ie Ie Tae to gikto hO faoen engeo Meit Jie.

試用版號下載及翻譯：JAUD1

I KneKTeR To SsucHae Ie nnre OIOo Ro Tn eelhse Su HcU, I KneKTeRtN Intel Front Panel I/O Connectivity Design Guide to Su

龍龍托三德：JLPT1

IeKETTn 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1

CMOS 褒丽儿 褒明：JBAT1

Ihucuueeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeae

Limit CPUID Maximum

Félicitations, vous venez d'acquerir une carte mère Micro-aTX des séries H61M-P30 (B3)/ H61M-P25 (B3)/ H61M-P22 (B3) (MS-7680 v5.x). Les séries sont basées sur les puce Intel® H61 offrant un système très performant. La carte fonctionne avec les processeurs Intel® LGA1155 avances, les séries sont trèsperformanantes et offrent une solution adaptée tant aux professionnels qu'aux particuliers.

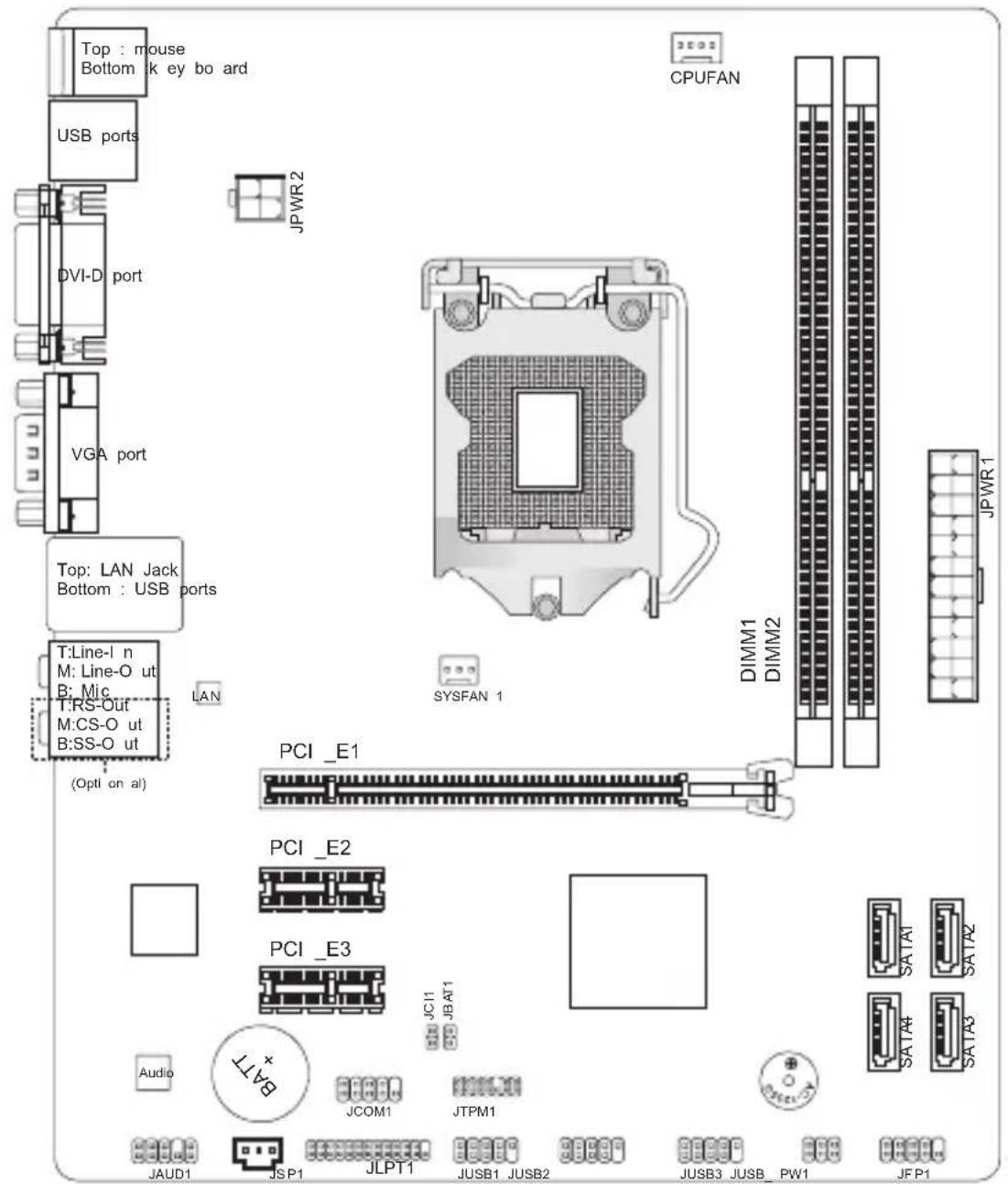

Scheme

SPECIFICATIONS

Processeurs

Intel® Sandy Bridge processeurs dans le paquet LGA1155 (Pour plus d'information sur le CPU, veuilles visitor http://www.msi.com/service/cpu-support)

Jeudepuces

Puces Intel® H61 (B3)

Mémoire supportée

2 DDR3 DIMMs supportent DDR3 1333/ 1066 SDRAM (total Max. 16GB)
Supporte le mode double-canaux (Pour plus d'information sur les composants compatibles, veuillage visiter http://www.msi.com/service/test-report)

LAN

Supporte LAN 10/ 100/ 1000 par Realtek® RTL8111E (H61M-P30 (B3)/ H61M-P25 (B3))
Supporte LAN 10/ 100 par Realtek® RTL8105E (H61M-P22 (B3))

Audio

Puce integree par Realtek ALC887
Supporte 8-canaux audio out
Conforme aux specifications Azalia 1.0

SATA

4 ports SATA 3Gb/s par Intel® H61 PCH

Connecteurs

Panneau arrête

• 1 port souris PS/2
• 1 port clavier PS/2
• 4 ports USB 2.0
• 1 port DVI-D*
• 1 port VGA*
• 1priseLAN
• 6 prises audio flexible (H61M-P30 (B3))
• 3 prises audio flexible (H61M-P25 (B3)/ H61M-P22 (B3)) *((Les ports DVI-D et VGA ne fonctionnent qu'avac le Proesseur Graphique intégré.) (Pour atteindre l'effet de son 8-canaux, le 7ème et 8ème canaux doivent être sortis du panneau avant.)

connecteurs intégrés

• 3 connecteurs USB 2.0
• 1 connecteur audio avant
• 1 connecteur de port Sérique
• 1 connecteur de port Parallele
• 1 connecteur TPM
• 1 connecteur S/PDiF-out
• 1 connecteur chassis intrusion

Emplacements

1 emplacement PCIe 2.0x16
2 emplacements PCIe 2.0x1

Dimension

Micro-ATX (19.5 cm × 24.3 cm)

Trous taraudés de montage

6 trous taraudés de montage

Si vous désirez acheter des accessoires et vous avez besoin de numero des pieces, vous pouvez chercher sur la page website et trouver les détails sur notre adresse ci-dessous

http://www.msi.com/index.php

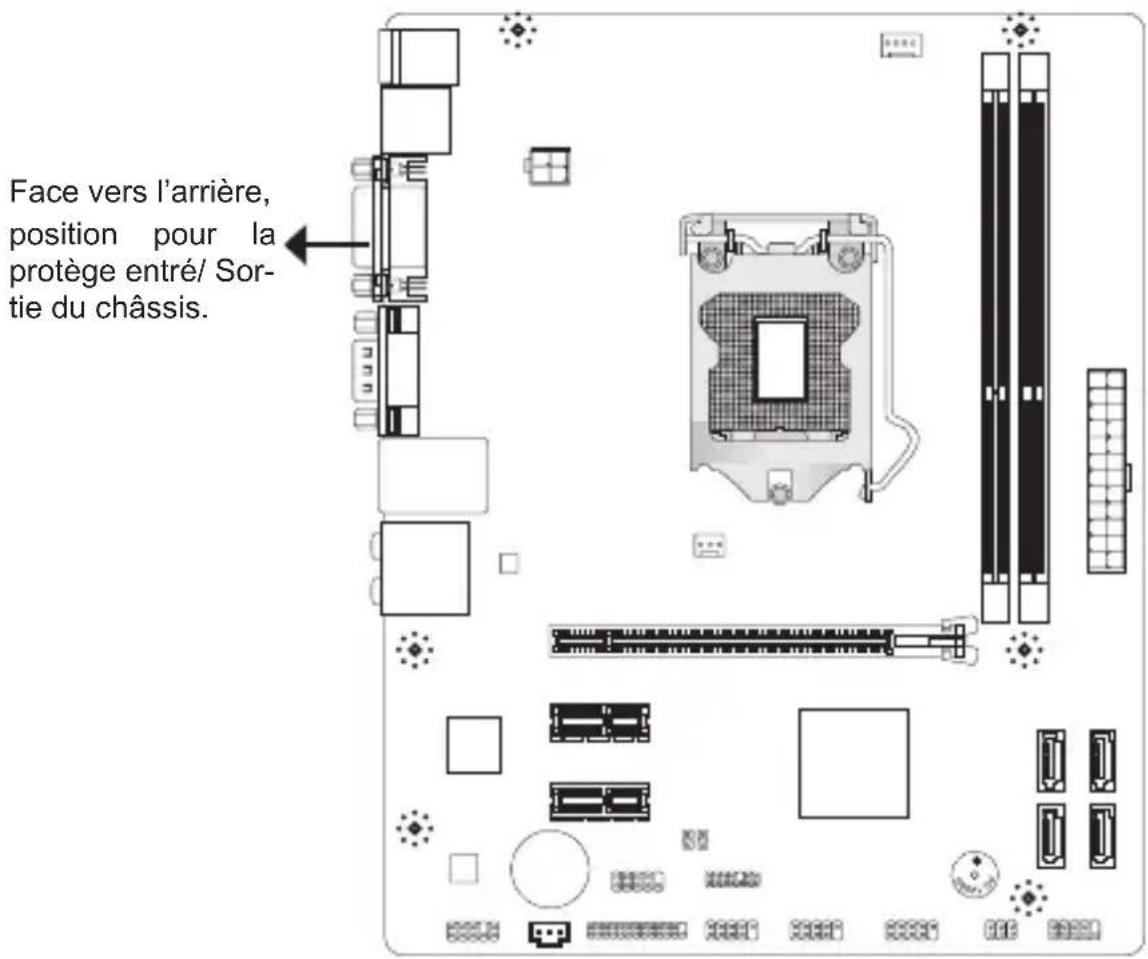

TROUS TARAUDÉS DE MONTAGE

Quand vous installez la carte mère, il faut déposer la carte dans le chassin enonne position. La situation des troughs taraudés sont montré dans la figure cidesous.

Veuillez vous reférer à la figure pour installer le support dans une position appropriée sur le chassis et puis de fixer la carte à travers les trous taraudés sur le support.

IMPORTANT

• Pour prévenir les endommages à la carte mère, il est interdit demettre toutes sorte de contact entre le circuit et le chassis ou demettre un support inutile sur le chassis.

• Veuillez vous assurer qu'il n'y a pas de composant en métal mis dans la carte ou le chassin qui entraînerait un court circuit à la cartre mère.

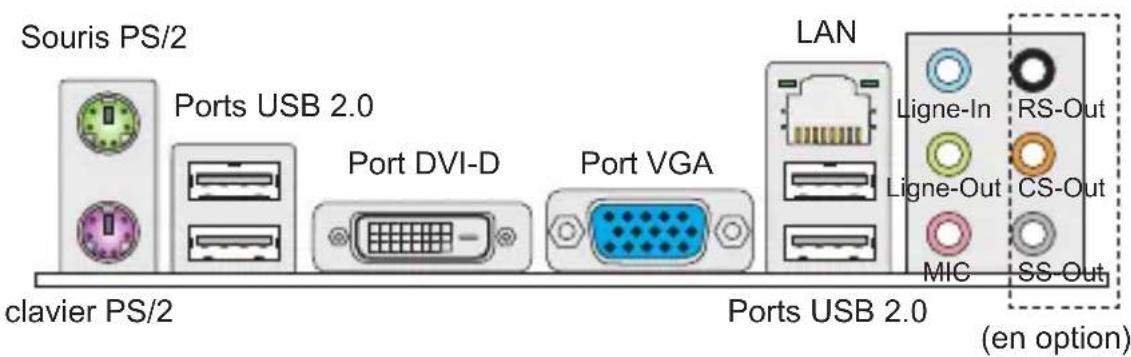

PANNEAU ARRÈRE

Le panneau arrête dispose les connecteurs suivants :

IMPORTANT

Les ports DVI-D et VGA ne fonctionnent qu'avac le Proesseur Graphique intégré.

INSTALLATION DU MATÉRIEL

Ce chapitre vous indique comment installer le CPU, les modules de mémoire, ainsi que les cavaliers sur la carte. Lors de l'installation du matériel, veuilles suivre les instructions de montage pour éviter d'endommager quoi que ce soit.

Procedure d'installation du CPU et le ventilateur pour LGA1155

Quand vous installez votre CPU, assurez-vous que le CPU possède d'un système de refroidissement pour prévenir le surchauffe. Si vous ne possédez pas de système de refroidissement, contactez votre revendeur pour vous en procurer un et installez-le avant d'allumer l'ordinateur.

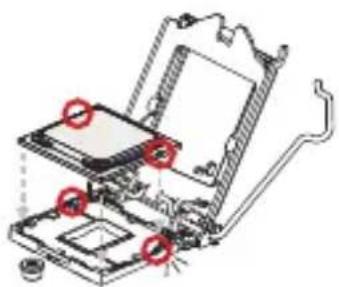

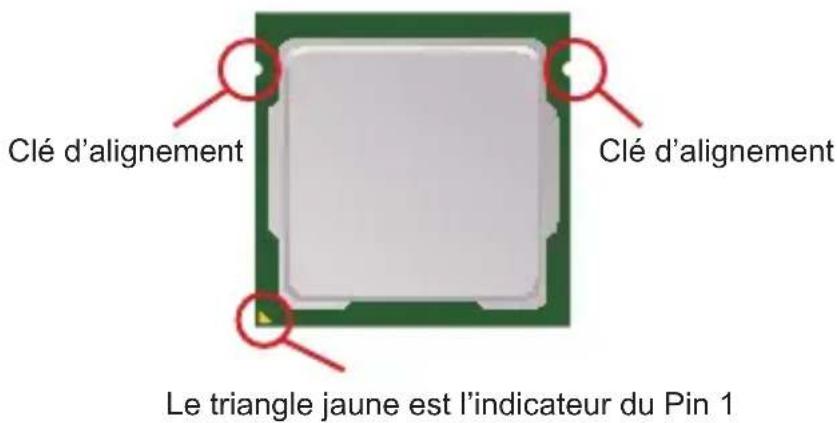

Introduction to LGA 1155 CPU

La surface du LGA 1155 CPU. n'oubliez pas d'appliquer un composé de transfert thermique pour une meilleure dispersion de chaleur.

Suivez les instructions suivantes pour installer le CPU et son ventilateur correctement. Une faute installation peut endommager votre CPU et la carte mère.

1. Ouvrez le levier de charge.
2. Levez le levier de charge à la position complètement ouverte.
3. ÀpRES avoir confirmé la direction du CPU pour joindre correctement, déposez le CPU dans l'armature du logement de douille. Faites attention au bord de sa base. Notez qu'on aligne lescoins assorted.
4. Enlevez le couvercle en plastique. Engagez le levier de charge en appuyant doucement sur le plaque de charge.
5. Sécurisez le levier à côté du bout de crochet sous l'onglet de détention.
6. Assurez-vous que les quatre crochets sont dans la correcte position avant d'installer le ventilateur. Alignez les trous de la carte avec le dissipateur thermique. Appuyez sur le ventilateur jusqu'à ce que les clips soient coincés dans les trous de la carte mère.
7. Appuyez sur les quatre crochets afin de fixer le ventilateur. Retournez la carte mère pour assurer que le ventilateur est installé correctement.
8. Finalement, attachez le cable du ventilateur de CPU au connecteur du ventilateur de CPU sur la carte.

IMPORTANT

• Inspectez visuellement si le CPU est bien posé dans la douille. Sinon, sortez verticalément le CPU pur et la réinstallé.
• Lisez Je statut du CPU dans Je BIOS.
• Quand le CPU n'est pas installé, toujours protégéz vos pins de la douille CPU avec le plastique de protection pour éviter tout dommage.
• Veuillez vous-reférer à la documentation dans le paquet du ventilateur de CPU pour plus de détails sur l'installation du ventilateur de CPU.

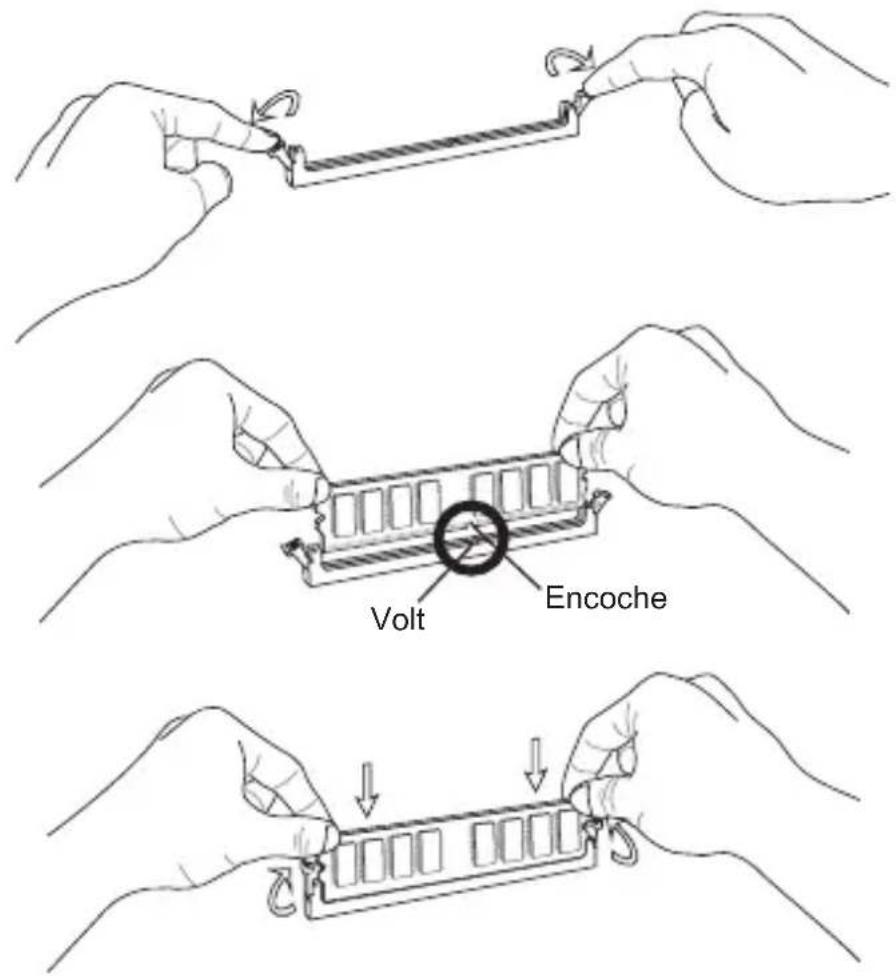

Installation des Modules de Mémoire

1. Le module de mémoire ne possède qu'une seule encoche au centre et qu'il n'est convenable que dans la correcte orientation.
2. Insérez le module de mémoire verticalément dans le slot DIMM. Puis vous -sez-le lâ-dedans jusqu'à ce que le doigt d'or sur le module de mémoire soit profondement inséré dans le slot DIMM. Le clip en plastique situé de chaque côté du module va se fermer automatiquement. Vous ne pouvez presque pas voir le doigt d'or si le module de mémoire est correctement inséré dans le slot DIMM.
3. Vérifiez manuellement que le module de mémoire soit bien inséré par les clips en plastiques situés de chaque côte du module.

IMPORTANT

• En mode Double-Canaux, assurez-vous que vous installez les modules de mémoire du même type et de la même densité dans des slots DIMM de canaux différents.
• Pour lancer avec succès votre ordinateur, insérez tout d'abord les modules de mémoire DIMM1.
• En raison des limites du matériel, il est conseilé de suivre les procédures d'installation : commencez par les modules mémoire, puis la carte graphique. Lors de la désinstallation, commencez par désinstaller la carte graphique si nécessaire.

Connecteur d'alimentation ATX 24-pin: JPWR1

Ce connecteur vous permet de connecter l'alimentation ATX 24-pin. Pour cela assurez-vous que le connecteur est bien positionné dans le bon sens et que les pins sont alignées. Abaissez alors l'alimentation d'énergie dans le connecteur.

Connecteur d'alimentation ATX 4-pin : JPWR2

Le connecteur d'alimentation de 12V sert à alimenter le CPU.

IMPORTANT

Assurez-vous que tous les connecteurs sont reliés à l'alimentation ATX pour as-surer une stabilité de la carte mère.

Connecteur Serial ATA : SATA1~4

Ce connecteur est un port d'Interface de haute vitesse Sérique ATA. Chaque connecteur peut se connecter à un dispositif Sérique ATA.

IMPORTANT

Veuillez ne pas tordre le cable Serial ATA à 90-degrés. Cela pourrait l'endommager et entrainer la perte de données lors des phases de transfert de celles-ci.

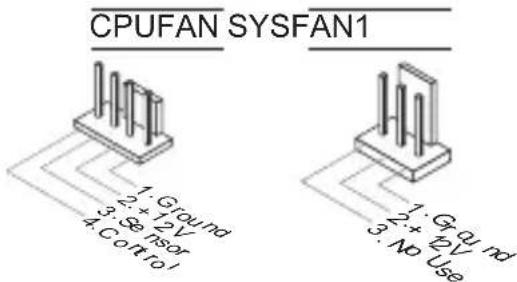

Connecteurs d'alimentation du ventilateur: CPUFAN, SYSFAN1

Les connecteurs d'alimentation du système de refroidissement suportent un système de refroidissement de +12V. Lors de la connexion du cable, assurez-vous que le fil soit posit et connecté au +12V; le cable noir connecté au GND. Si la carte mère possède un chipset System Hardware Monitor intégré, vousdezutiliser un ventilateur ayant ces caractéristiques si bous foulez contrôle le ventilateur du CPU.

Connecteur de Module TPM : JTPM1

Ce connecteur est relié à un module TPM (Trusted Platform Module). Veuillez vous reférer au manuel de TPM plate-forme de sécurité pour plus de détails et d'utilisations.

Connecteur USB avant:JUSB1/JUSB2/JUSB3

Ce connecteur, compatible avec Intel I/O Connectivity Design Guide, est idéal pour connecter les USB périphérique d'Interface de haute vitesse tel que USB HDD,amera numérique, lecteur MP3, imprimants modems et etc.

Connecteurs Panneau avant : JFP1

Ces connecteurs sont pour des connexion électriques aux cummutateurs et LEDs. Le JFP1 est compatible avec Intel® Front Panel I/O Connectivity Design Guide.

Connecteur de port serial : JCOM1

Ce connecteur est un port de communications de haute vitesse de 16550A, qui envoie/ reçoit 16 bytes FIFOs. Vous pouvez attacher un périphérique SERIAL.

Connecteur S/PDIF-Out : JSP1

Ce connecteur sert à connecter l'Interface S/PDIF (Sony & Philips Digital Interconnect Format) pour une transmission numérique audio.

Connecteur chassis Intrusion : JCI1

Ce connecteur est connecté à un cable chassin Instrusion switch. Si le chassin est ouvert, l'interrupteur en informera le système, qui enregistrtera ce statut et affichera un écran d'alerte. Pour effacer ce message d'alerte, vous nevez entra dans le BIOS et désactiver le record.

Connecteur audio avant : JAUD1

Ce connecteur vous permet de connecter un audio en panneau avant. Il est compatible avec Intel® Front Panel I/O Connectivity Design Guide.

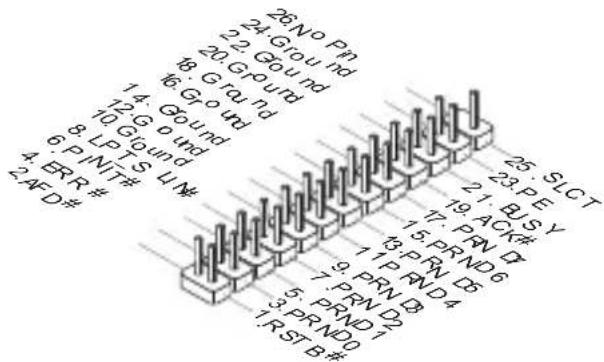

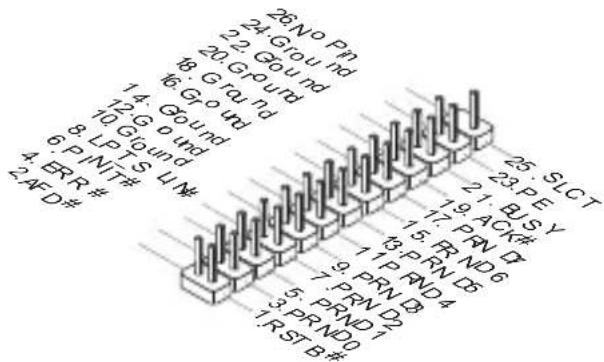

Connecteur de port parallele : JLPT1

Ce connecteur sert à connecter un support de port parallele optionnel. Le port parallele est un port d'imprimante standard qui supporte les modes Enhanced Parallel Port (EPP) et Extended Capabilities Parallel Port (ECP).

Cavalier d'effacement CMOS:JBAT1

Le CMOS RAM intégré reçoit une alimentation d'une batterie externe qui permet de garder les données de configuration du système. Avec le CMOS RAM, le système peut automatiquement amorcER OS chaque fois qu'il soit allumé. Si vous poulez effacer la configuration du système, veuilles raccourcir temporairement les deux pinspour effacer les données avec un objet métal.

Conserver les données Effacer les données

IMPORTANT

Vous pouvez effacer le CMOS en positionnant les deux pins une fois avec un objet en métal lorsque le PC est désactivé. Evitez surtout d'effacer le CMOS lorsque le PC est allumé, cela endommagera la carte mère.

Cavalier d'alimentation USB:JUSB_PWM1

Ce cavalier vous permet d'activer ou désactiver la fonction 'Sortie de veille S3/S4/ S5 par pérophérique USB ou PS/2'.

JUSB_PWM1

Désacté

Activé

IMPORTANT

Si vous placez le cavalier sur Activé, l'alimentation doit pouvoir fournir 2A.

Emplacement PCI Express

L'emplacement PCI Express supporte la carte d'extension d'Interface PCI Express.

Emplacement PCIe x16

Emplacement PCIe x1

RéGLAGE BIOS

Lorsque le PC est démarré, le processeur de POST (Power On Self Test) se met en route. Quand le message ci-dessous appaît à l'écran, appuyez sur pour acceder au Setup (Réglages).

Press DEL to enter Setup Menu (Appuyez sur DEL pour acceder au SETUP)

Si le message disparait avant que vous n'ayez appuyé sur la touche, redémarrez le PC avec l'aide du bouton RESET. Vous pouvez aussi le redémarrer en utilisant sémutanément la combinaison des touches <Ctrl> , <Alt> , and <Delete> .

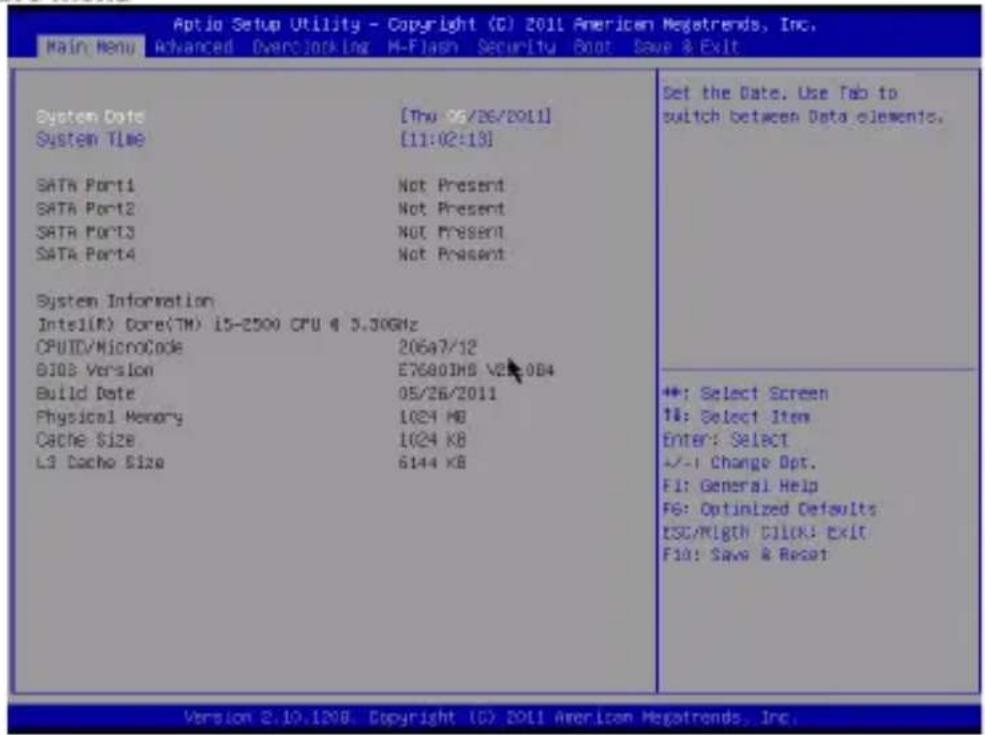

La barre menu

Main Menu

Utilisez ce menu pour parameter des éléments standards du système tel que l'heure, la date etc.

Advanced

Utilisez ce menu pour regler les articles des fonctions avancées spécifiques.

Overclocking

Utilisez ce menu pour spécifique vos régles du DRAM timing et des fonctions du CPU.

M-Flash

Utilisez ce menu pour dire/ flash le BIOS du (au) lecteur de stockage (FAT/ FAT32 forme uniquement).

Security

Utilisez ce menu pour regler les mots de passé de superviseur et d'utilisateur.

Boot

Utilisez ce menu pour spécifier la priorite des périhériques de démarrage.

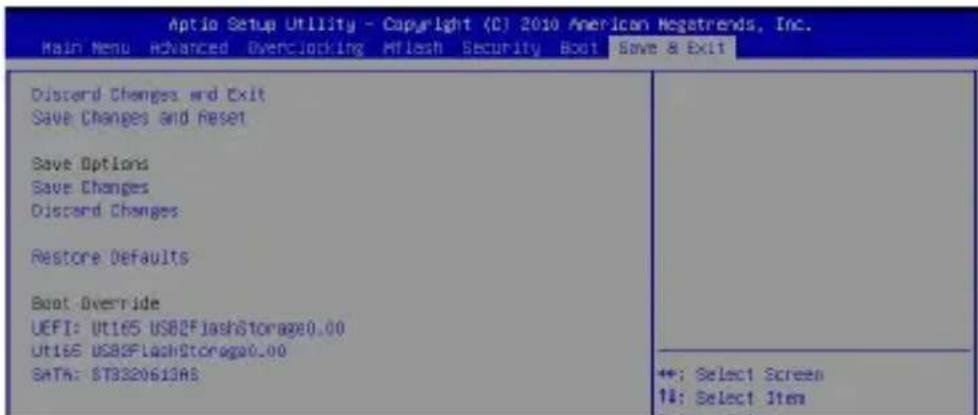

Save & Exit

Ce menu vous permet de charger les réglages par défaut de la manufacture dans le BIOS et de quitter l'utilitaire de réglages BIOS avec ou sans les changements.

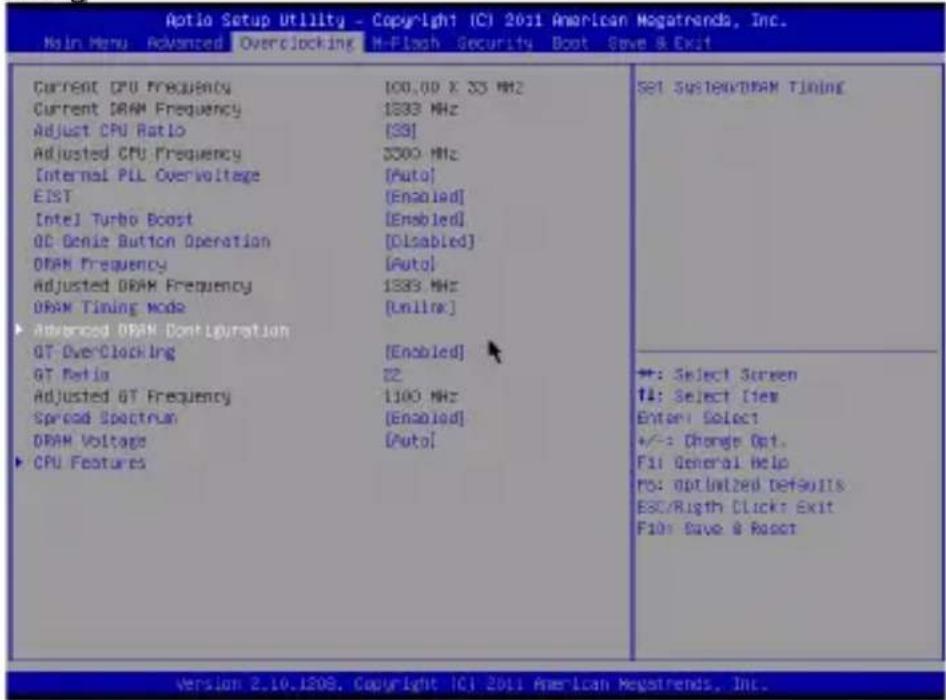

Overclocking

Ces articles montrent les fréquences actuelles du CPU et de la mémoire. Lecture uniquement.

Adjust CPU Ratio

Ce menu contrôle le multiplicitateur qui sert à déterminer la fréquence du processeur reliée à la fréquence externe ou de la carte mère. Il est disponible seulement quand le processeur supporte cette fonction.

Il montre la fréquence ajustée du CPU. Lecture uniquement.

Internal PLL Overvoltage

Ce menu sert à ajuster la tension PLL.

EIST

L'Enhanced Intel SpeedStep technologie vous permet de configurer le niveau de performance du microprocesseur si l'ordinateur fonctionne en batterie ou en l'adapteur d'alimentation. Ce domaine vous apparaître après que vous installiez le CPU qui supporte la speedstep technologie.

Intel Turbo Boost

Cet article apparait lorsque vous installez un CPU supporting l'Intel Turbo Boost Technologie. Ce menu sert à activer ou désactiver l'Intel Turbo Boost Technologie. Elle peut augmenter la fréquence du processeur dynamiquement lorsque les applications demandent une meilleure performance et le TDP reste dans la plage

de température. Elle peut également offrir une augmentation de la puissance sans erreurs (Dynamique augmentation, baisse par étape).

Ce Domaine sert à activer/ désactiver la fonction OC Genie.

DRAM Frequency

Ce menu sert à ajuster la féquence de la mémoire.

Il montre la fréquence ajustée de la DRAM. Lecture uniquement.

DRAM Timing Mode

Le besoin de décision si le timing DRAM est contrôle par le SPD (Serial Presence Detect) EEPROM sur le module DRAM. La mise en [Auto] active le DRAM timings et le sous-menu suivant "Advance DRAM Configuration" d'être déterminé par le BIOS basé sur la configuration du SPD. La mise en [Manual] vous permet de configurer le timings DRAM et le sous-menu suivant "Advance DRAM Configuration" relatifs manuellement.

Advanced DRAM Configuration

Appuyez sur pour entrer dans le sous-menu. Dans le sous-menu, vous pouvez ajuster le DRAM timing avancé.

Command Rate

Ce réglage contrôle le taux d'ordre DRAM.

tCL

Il contrôle le latence CAS, qui détermine le retard du timing (en cycle d'horloge) avant que le SDRAM commence un ordre de lecture après l'avoir reçu.

tRCD

Quand le DRAM est rafraîchi, les rangs et les colonnes sont tous adressés séparément. Cet article vous permet de déterminer le timing de la transition de RAS (row address strobe) à CAS (column address strobe). Moins l'horloge fonctionne, plus vite est la performance de DRAM.

tRP

Cet article contrôle le numéro de cycles pour que le Row Address Strobe (RAS) soit permitted à précharger. S'il n'y a pas assez de temps pour que le RAS accumule son charge avant le refraîchissement de to DRAM, le refraîchissement peut être incomplet et le DRAM peut échouer à retarder les données. Cet article applique seulement quand le DRAM synchrone est installé dans le système.

tRAS

L'article déterminé le temps que le RAS prend pour生存 ou écrire une cellule de mémoire.

tRFC

Ce réglage détermine le temps que RFC prend pour生存 ou écrire une cellule de mémoire.

tWR

L'intervalle de temps minimum entre la fin d'apparition d'écriture de données et le début de l'ordre de précharge. Permet aux amplificateurs sensitifs de restau-rer les données aux cellules.

fWTR

L'intervalle de temps minimum entre la fin d' apparition d'écriture de données et le début de l'ordre de pré-charge. Permet au pont I/O de faire sur-fonctionner l'amplificateur sensitif avant qu'un ordre de lecture commence.

fRRD

Spécifie le retard active-à-active des différentes banques.

tRTP

L'intervalle de temps entre un ordre de dire et un ordre de pré-charge.

tFAW

Cet article sert a regler le timing tFAW (delaia de quatre fenetes activées).

IWCL

Cet article sert à régler le timing tWCL (Write CA S Latency).

tCKE

Cet article sert à régler le timing tCKE.

Appuyez pour entrer dans le sous-menu. Vous pouvez régler le timing de mémoire avancée pour chaque canal.

GT OverClocking

Ce menu vous permet d'activer/ désactiver l'overclocking des graphiques intégrés.

GT Ratio

Ce réglage contrôle le ratio de la fréquence graphique intégrée pour activer les graphiques intégrées de fonctionner en différentes combinaisons de fréquence.

Il montre la fréquence ajustée de graphique intégrée. Lecture uniquement.

Spread Spectrum

Lorsque le générateur d'horloge de la carte mère fonctionne, les valeurs extrèmes (spikes) créé des interférences electromagnétiques EMI (Electromagnetic Interference). La fonction Spread Spectrum réduit ces interférences en réglient les impulsions pour que les spikes des impulsions sont réduits au courbes plus plates.

IMPORTANT

• Si vous n'avez pas de problème d'EMI, laissez l'options sur [Disable], ceci vous permet d'avoir une stabilité du système et des performances optimales. Dans le cas contraire, choisissez Spread Spectrum pour réduire les EMI.

• Plus la valeur Spread Spectrum est importante, plus les EMI sont réduites, et le système devient moins stable. Pour la valeur Spread Spectrum la plus convenable, veuillage consultier le règlement EMI local.

• N'oubliez pas de désactiver la fonction Spread Spectrum si vous étés en train d'overlocker parce que même un battement léger peut causeur un accroissement-temporaire de la vitesse de l'horloge qui verrouillera votre processeur overclocké.

DRAM Voltage

Ce menu sert à ajuster la tension de la mémoire.

CPU Features

Appuyez sur pour entrer dans le sous-menu. Dans le sous-menue, vous pouvez ajuster les fonctions du CPU.

Ce menu vous permet deCHOISIR le nombre de coeurs proceseur avivés.

Limit CPUID Maximum

Il est destiné à limiter la vitesse listée du processeur aux anciens systèmes d'opération.

Execute Disable Bit

La fonctionnalité Intel Execute Disable Bit peut prévenir des attaques malicieuses de "buffer overflow" lorsqu'il est combiné avec un système d'opération supportant cette fonctionnalité. Permet au processeur de classer les zones dans la mémoire où le code d'application peut exécuter et où il ne peut pas. Lorsqu'un ver malicieux tente d'insérer un code dans le buffer, le processeur désactive l'exécution du code pour prévenir le dommage ou la propagation du ver.

Ce menu sert à activer/ désactiver l'Intel Virtualization Technologie. Pour plus d'informations veuillez vous référer au site officiel d'Intel.

Power Technology

Cet article vous permet deCHOISIR le mode Intel Dynamic Power technologie.

C1E Support

Activer cet article pour réduire la consommation d'alimentation du CPU lors de l'arrêt. Pas tous les processeurs supportent Enhanced Halt state (C1E).

La fonction Overspeed Protection permet de surveiller le CPU actuel ainsi que sa consommation d'énergie. Si elle surpassse un certain niveau, le processeur réduira automatiquement sa fréquence. Si vous pouze overlocker votre CPU, mettez le en [Disabled].

Intel C-State

C-state est un statut du management de l'alimentation qui significativement réduit l'alimentation du processeur quand il est inactif. Ce domaine apparaître seulement si vous installez un CPU qui supporte la Technologie c-state.

Ce Domaine vous permet de désirir une limite C-state.

Long duration power limit(W)

Ce menu vous permet d'ajuster la limite d'alimentation TDP pour une longue durée.

Ce domaine vous permet d'ajuster le temps de maintainier pour la limite d'alimentation d'une longue durée.

Short duration power limit(W)

Ce menu vous permet d'ajuster la limite d'alimentation TDP pour une courte durée.

Ces domaines vous permettent d'ajuster la limite TDP pour turbo de primaire/ seconde niveau.

Save & Exit

Utilisez ce menu pour abandonner les changements et quitter le réglage.

Utilisez ce menu pour conserver les changements et redémarrer le système.

Save Changes

Utilisez ce menu pour conserver les changements.

Discard Changes

Utilisez ce menu pour abandonner tous les changements.

Restore Defaults

Utilisez ce menu pour charger les valeurs optimisées par défaut configurées par le vendeur de BIOS.

Boot Override

Les péripériques de stockage intégrés apparaissent sur ce menu, vous pouvez en prendre un pour le péripérisque de démarrage.

DEUTSCH

EINLEITUNG
