사용 설명서 H61MP22 MSI

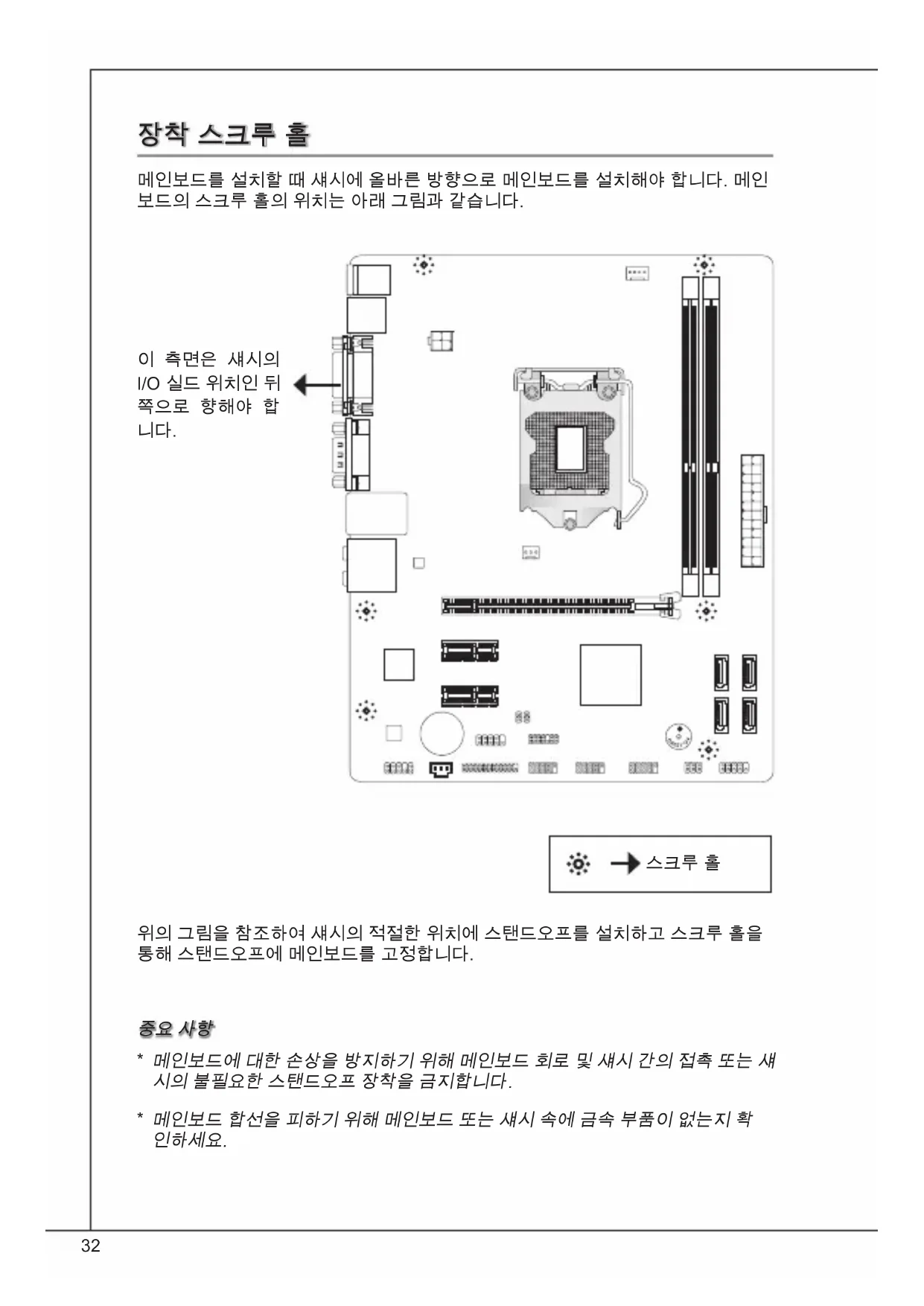

메인보드를 설치할 때 섀시에 올바른 방향으로 메인보드를 설치해야 합니다. 메인

보드의 스크루 홀의 위치는 아래 그림과 같습니다.

위의 그림을 참조하여 섀시의 적절한 위치에 스탠드오프를 설치하고 스크루 홀을

통해 스탠드오프에 메인보드를 고정합니다.

메인보드에 대한 손상을 방지하기 위해 메인보드 회로 및 섀시 간의 접촉 또는 섀

시의 불필요한 스탠드오프 장착을 금지합니다

메인보드 합선을 피하기 위해 메인보드 또는 섀시 속에 금속 부품이 없는지 확

후면 패널에는 다음 커넥터가 있습니다.

이 장에서는 CPU와 메모리의 설치 방법과 메인보드의 점퍼 설정 방법을 설명합니

다. 설치하는 동안, 부품을 주의해서 취급하고 설치 절차를 잘 따르세요.

LGA55의 CPU 및 쿨러 설치 절차

설치 시 과열을 방지하는 쿨러를 상단에 연결하세요. CPU 쿨러가 없으면 컴퓨터

시작하기 전에 지역 대리점에 연락하세요.

LGA 55 CPU의 표면. 열이 잘 발산되도록 서면 페이스트를 표면에 약간 바르

포트는 통합된 그래픽 프로세서와 같이 있을 때만 작동합니다

노란색 삼각형은 핀 의 표시기입니다.

아래의 단계에 따라 CPU 및 쿨러를 올바로 설치하

세요. 잘못 설치할 경우 CPU와 메인보드가 손상됩

로드 레버를 위로 올리고 로드 플레이트를 엽

CPU 방향이 올바로 맞춰졌는지 확인한 다음,

CPU를 소켓 하우징 프레임에 내려 놓습니다.

CPU 베이스의 가장자리를 잡으세요. 정렬 키가

플라스틱 캡을 제거하세요. 로드 레버를 로드 플

레이트 위로 살짝 누른 동안 로드 레버를 교전

리텐션 탭 아래의 훅을 사용하여 레버를 고정

쿨러를 설치하기 전에 4개의 훅이 적절한 위치에

있는지 확인하세요. 메인보드의 구멍을 방열판

과 맞춥니다. 4개의 클립이 메인보드의 구멍에

완전히 박힐 때까지 쿨러를 누릅니다.

4개의 훅을 눌러 쿨러를 고정합니다. 메인보드

를 뒤집어 클립 엔드가 올바로 끼워졌는지 확인

마지막으로 CPU 팬 케이블을 메인보드의 CPU

CPU가 소켓에 제대로 앉혀졌는지 육안으로 검사합니다. 그렇지 않은 경우,

CPU를 수직 방향으로 들어 올린 다음 다시 설치합니다.

BioS 에서 CPU 상태를 읽습니다

CPU가 설치되어 있지 않은 경우, 손상되지 않도록 항상 플라스틱 캡으로 CPU

CPU 팬 설치에 대한 자세한 내용은 CPU 팬 패키지에 있는 설명서를 참조하

듀얼 채널 모드에서, 다른 채널 diMM 슬롯에 유형과 밀도가 동일한 메모리 모듈

성공적인 시스템 부팅을 하려면,먼저 메모리 모듈을 diMM에 끼우세요.

하드웨어 제한 때문에 설치 절차를 따라야 합니다. 우선 메모리 모듈을 설치한

후 그래픽 카드를 설치하십시오. 제거할 때는 필요한 경우 그래픽 카드를 먼저

메모리 모듈은 중앙에 노치가 하나만 있으며, 오른쪽 방향으로만 맞습니다.

메모리 모듈을 diMM 슬롯에 수직으로 끼웁니다. 그리고 나서 메모리 모듈 위

의 골든 핑거가 diMM 슬롯에 깊이 삽입될 때까지 밀어넣습니다.

이 diMM 슬롯에 제대로 삽입되면 골든 핑거가 거의 보이지 않습니다.

diMM 슬롯의 양쪽에 있는 플라스틱 클립이 자동으로 닫힙니다.

AtX 24 핀 전원 커넥터: JPWr

이 커넥터를 사용하여 AtX 24 핀 전원 공급 장치를 연결할 수 있습니다. AtX 24 핀

전원 공급 장치를 연결하려면, 전원 공급 장치의 플러그가 올바른 방향으로 삽입되

었는지, 핀이 정렬되었는지 확인하세요. 그리고 나서 전원 공급 장치를 커넥터 안

V AtX 4 핀 전원 커넥터: JPWr2

이 2V 전원 커넥터는 CPU에 전원을 공급하는 데 사용됩니다.

모든 전원 커넥터가 올바른 AtX 전원 공급 장치에 연결되어 메인보드의 작동이 안

시리얼 AtA 커넥터: SAtA~4

이 커넥터는 고속의 시리얼 AtA 인터페이스 포트에 사용됩니다. 각 커넥터는 하나

의 시리얼 AtA 장치에 연결할 수 있습니다.

시리얼 AtA 케이블을 90도로 꺾지 마세요. 그럴 경우, 전송 중 데이터가 손실될
