MODE D'EMPLOI CAPXLV2 LIFT-MASTER
Examen des symboles de sécurité et des notes d'advertissement.
Lorsque vous Voyez ces symboles de sécurité et notes d'advertissement aux pages suivantes, ils vous avertissent du risque de blessures graves voire mortelles si vous ne respectez pas les avertissements qu'ils accompagnent. Le danger peut provenir de chaque chose de mécanique ou d'un choc électrique. Lisez attentivement les avertissements.
Lorsque vous Voyez ce mot indicateur dans les pages suivantes, il vous avertit de la possibilité d'endommager votre propriété ou le produit si vous ne respectez pas les averisations qui l'accompagnet. Lisez-les attentivement.
AVENTISSEMENT
MECANIQUE
AVENTISSEMENT
ELECTRIQUE
ATTENTION
AVERTISSEMENT
Pour réduire le risque de BLESSURES GRAVES VOIRE MORTELLES:
- Débranche le courant au niveau de la boîte à fusibles AVANT de procédé.
- Pour ÉVITER d'endommager les lignes de gaz, d'électricité ou autres services publics souterrains, contactez les entreprises de localisation des services publics souterrains AVANT de creuser.
- TOUTES les connexions électriques DOIVENT être effectuees par une personne qualifiée.
- TOUS les cables d'alimentation et de commande DOIVENT être acheminés dans des conduits séparés.
Pour protégé contre les incendes et les électrocutions :
- Débranche l'alimentation électrique AVANT d'installer ou de réparer le CAPXLV2.
- Ne raccordez JAMAIS un clavier/lecteur ou une serrure à des portes sans consulter au préalable le code des incendies applicable.
- Vous DEVEZ consulter et Broker l'approbation des responsables locaux de la lutte contre les incendies AVANT d'installer des serrures ou des dispositifs sur TOUTES les portes qui peuvent être des sorties de secours.
- L'utilisation de boutons poussos d'évacuation peut ne pas être légale. Des sorties à action unique peuvent être nécessaires.
- Obtenez TOUJOURS les permis et approbations appropriés par écrit AVANT d'installer l'équipement.
- Assurez-vous TOUJOURS que le couvercle avant du CAPXLV2 est correctement verrouillé à l'aide de la clé fournie après toute opération d'entretien ou de maintenance du produit et avant d'utiliser le produit.
- Ne laïsez JAMAIS de cables exposés à l'intérieur de l'armoire.
AVERTISSEMENT: Ce produit peut vous exposer à des produits chimiques, dont le plomb, qui sont reconnus par l'Etat de Californie comme provoquant le cancer, des malformations congenitales ou d'autres problèmes de reproduction. Pour plus d'information, visitez www.P65Warnings.ca.gov.
INTRODUCTION
Vue d'ensemble du CAPXLV2 4
Vue d'ensemble de la carte principale 5
Vue d'ensemble de la carte de contrôle de la porte...... 6
Inventaire du carton 7
Outilns necessaires 7
Dimensions 8
Spcifications du système 8
Spcifications des fils 9
1 PRE-INSTALLATION
Creer un compte myQ® Community 10
S'inscrite aux services myQ® Community 10
myQ
2 INSTALLATION
Retirer les entrées défonçables 11

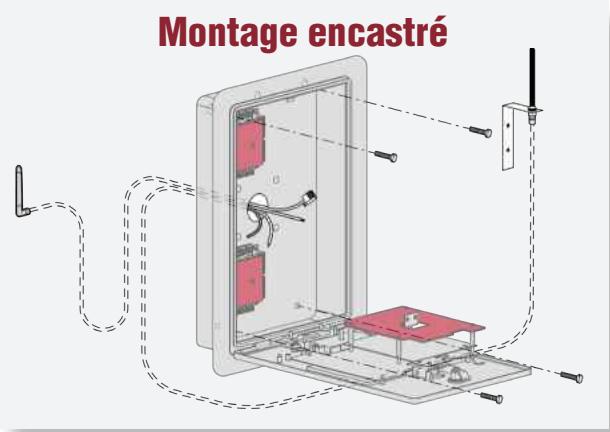

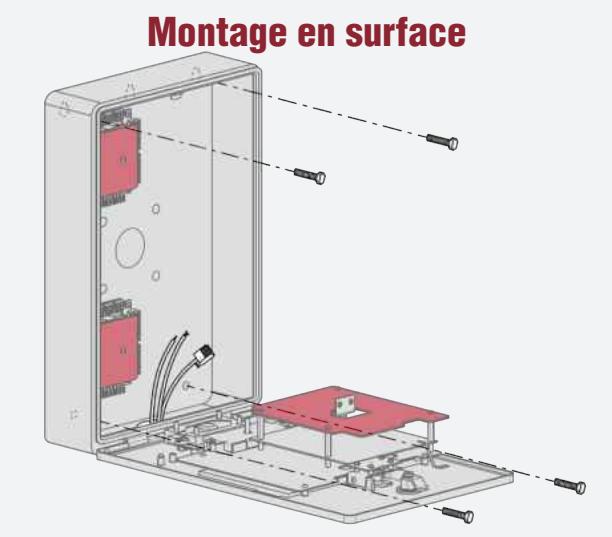

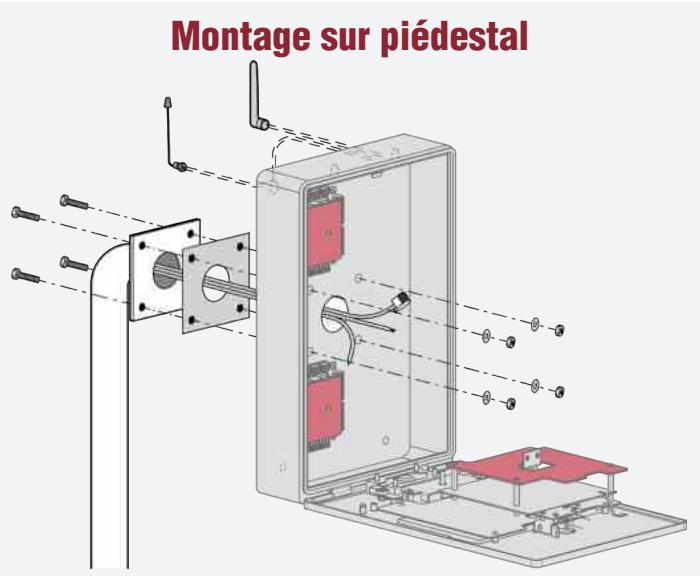

Monter le CAPXLV2. 12

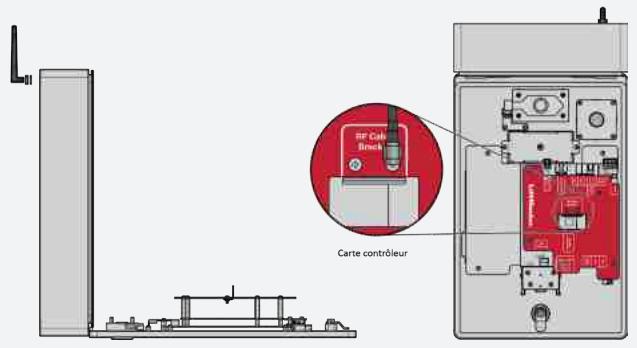

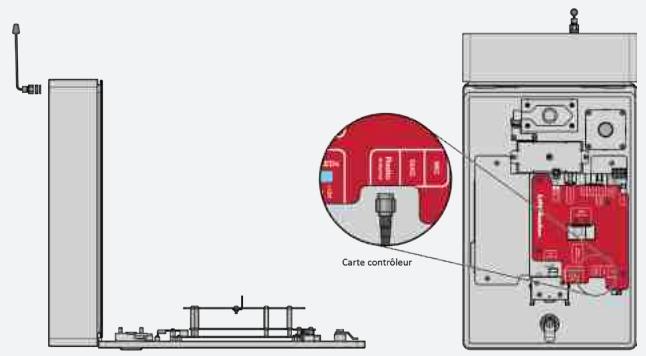

Installer des antennes 13

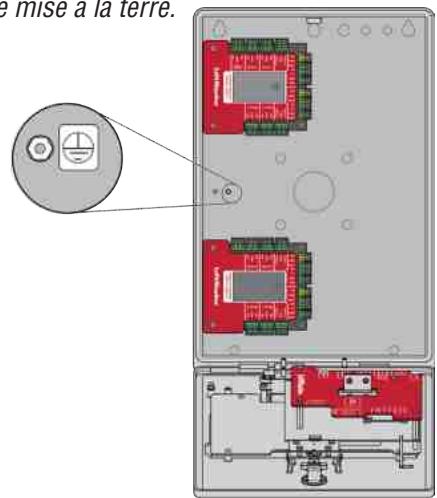

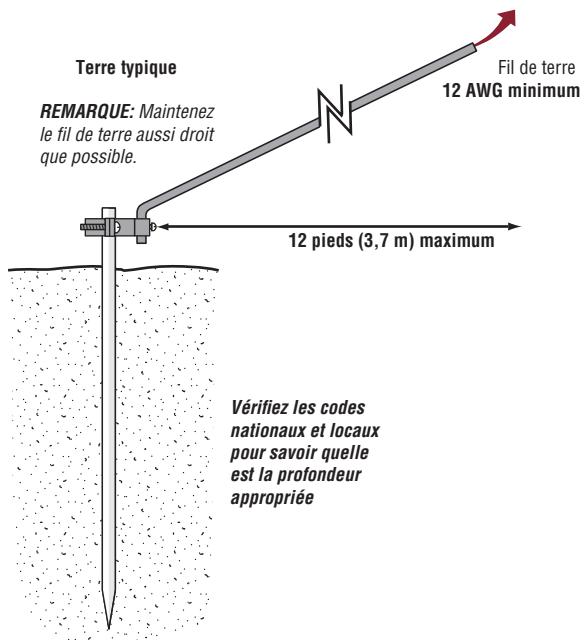

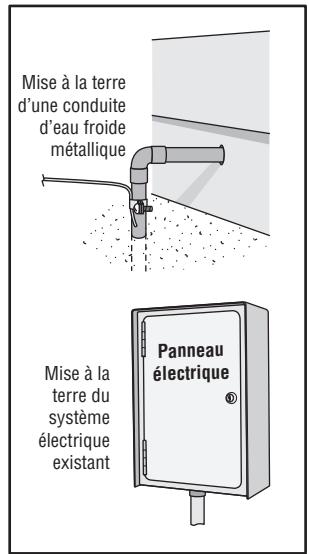

Metre l'unité à la terre 14

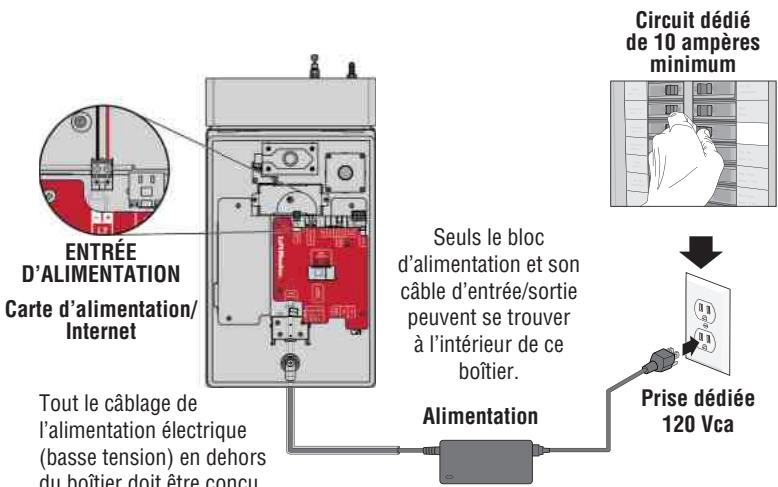

Connector l'alimentation 15
3 RÉSEAU

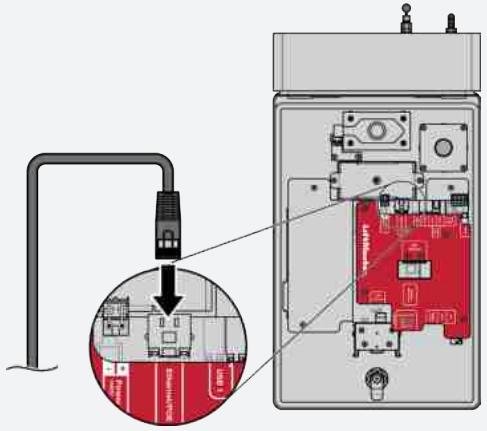

Connexion à Internet 16
Valider la configuration 16
4 CONTROLE D'ACCès

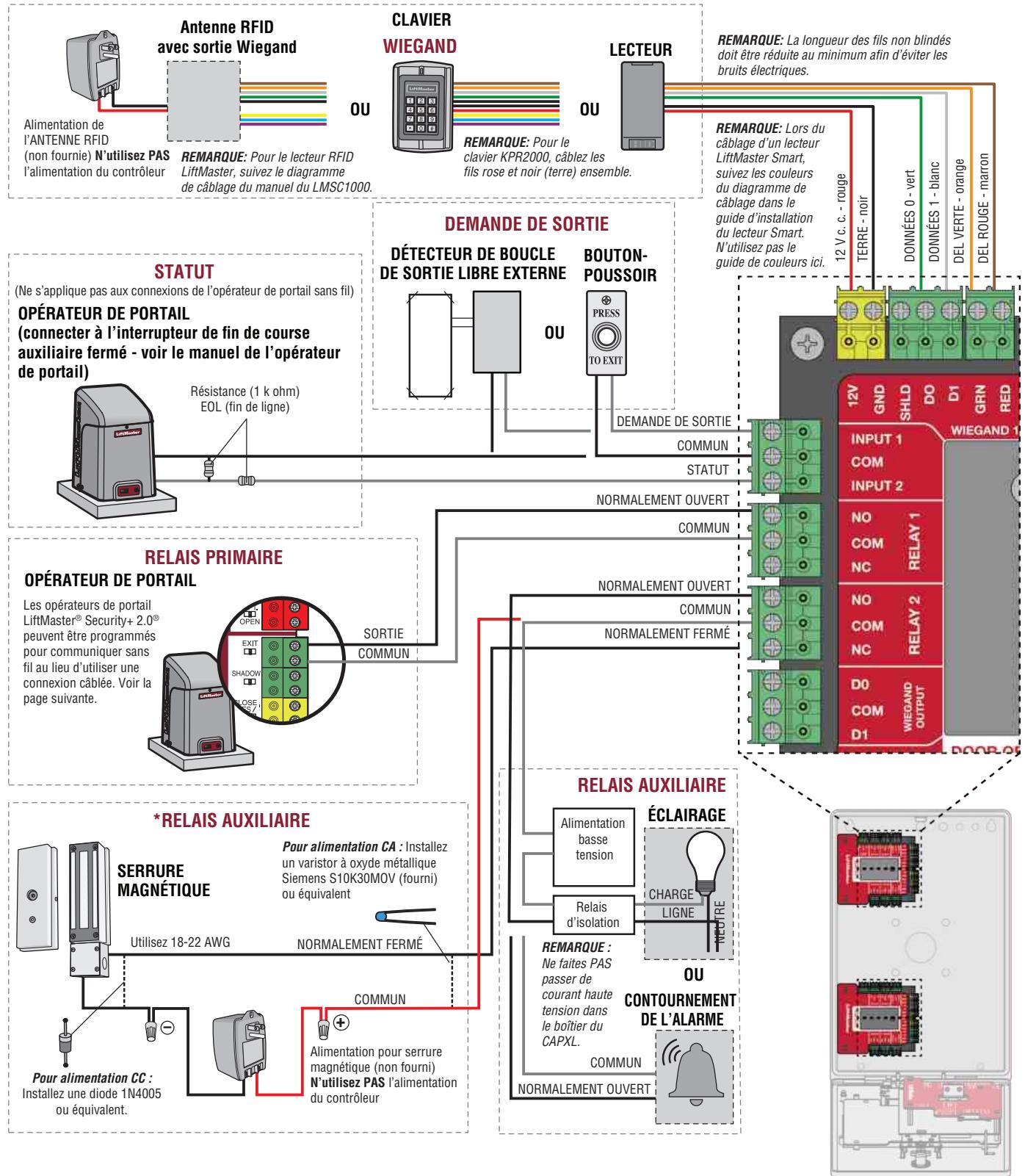

Acces au portail (cable) 17

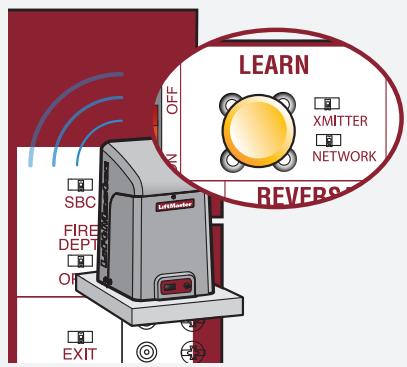

Acces au portail (sans fil) 18

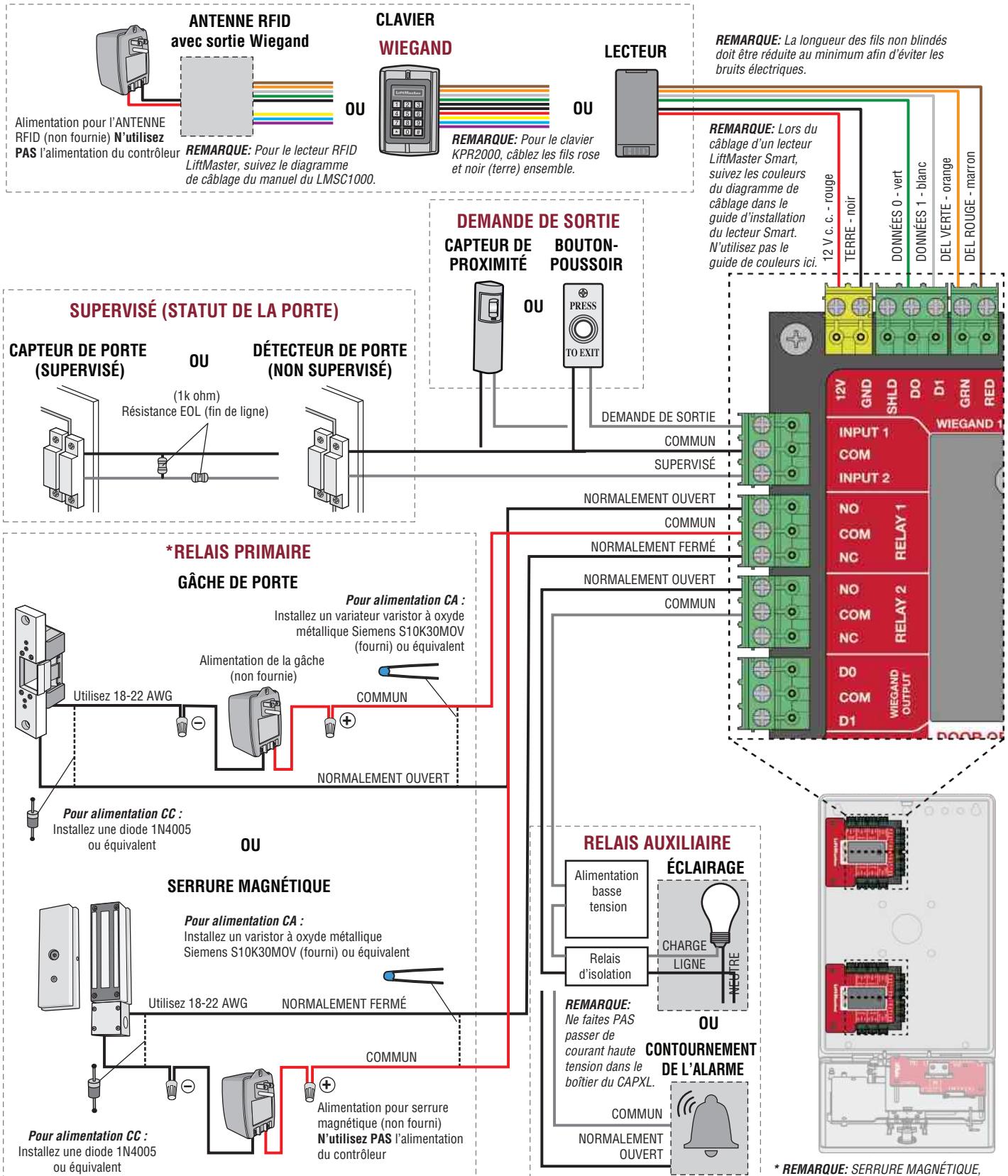

Acces aux portes 19

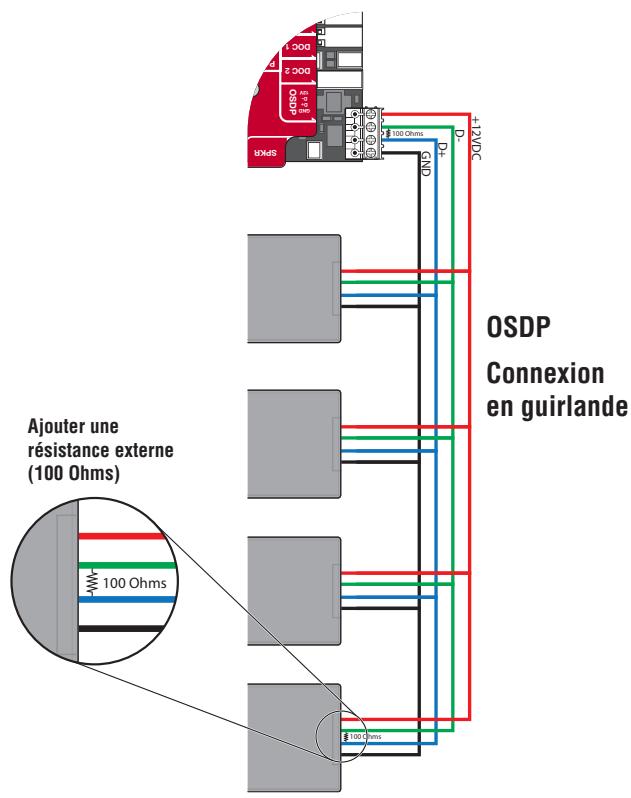

Lecteur de cartes OSDP 20

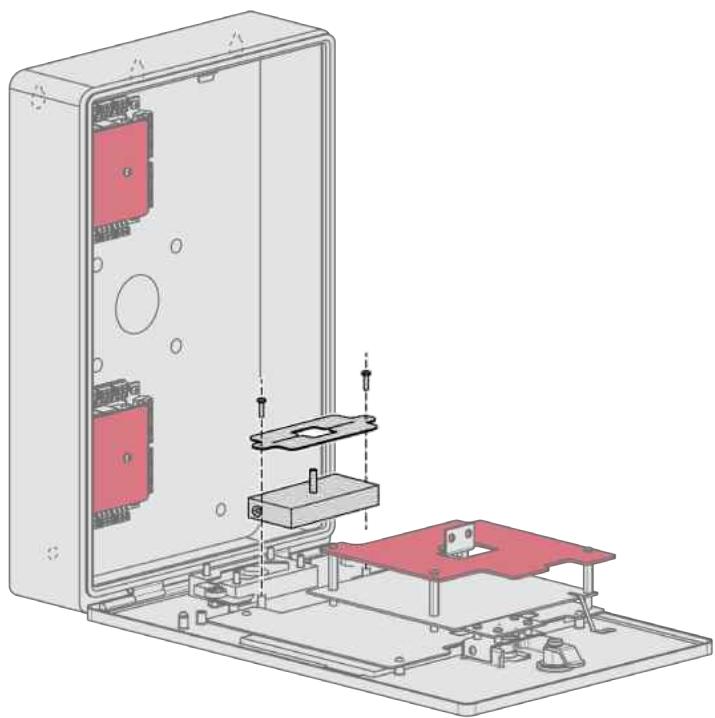

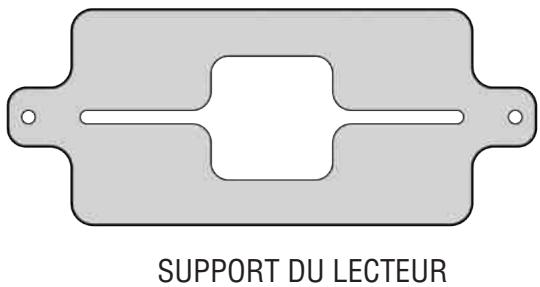

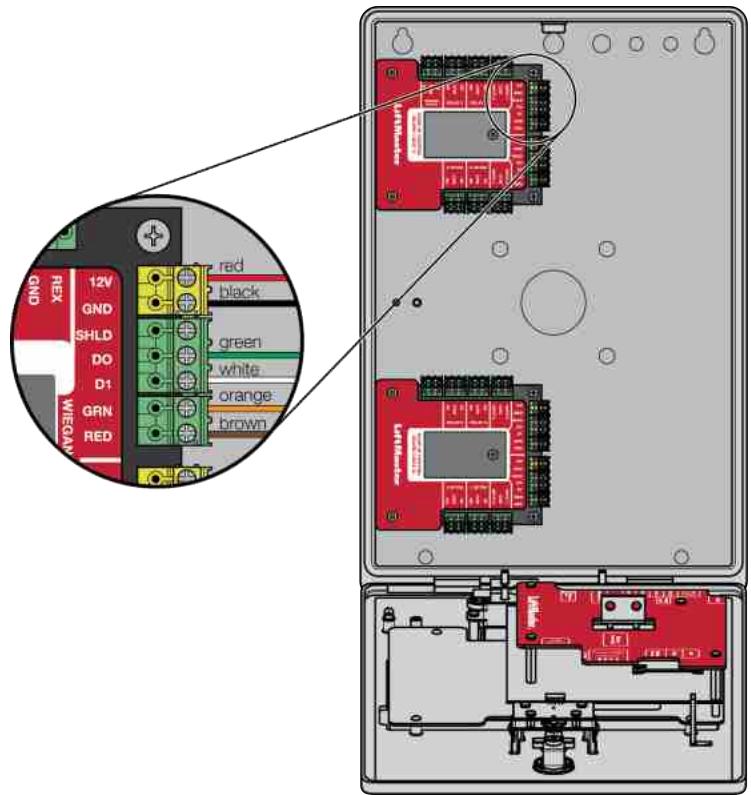

Lecteur de cartes Wiegand 21

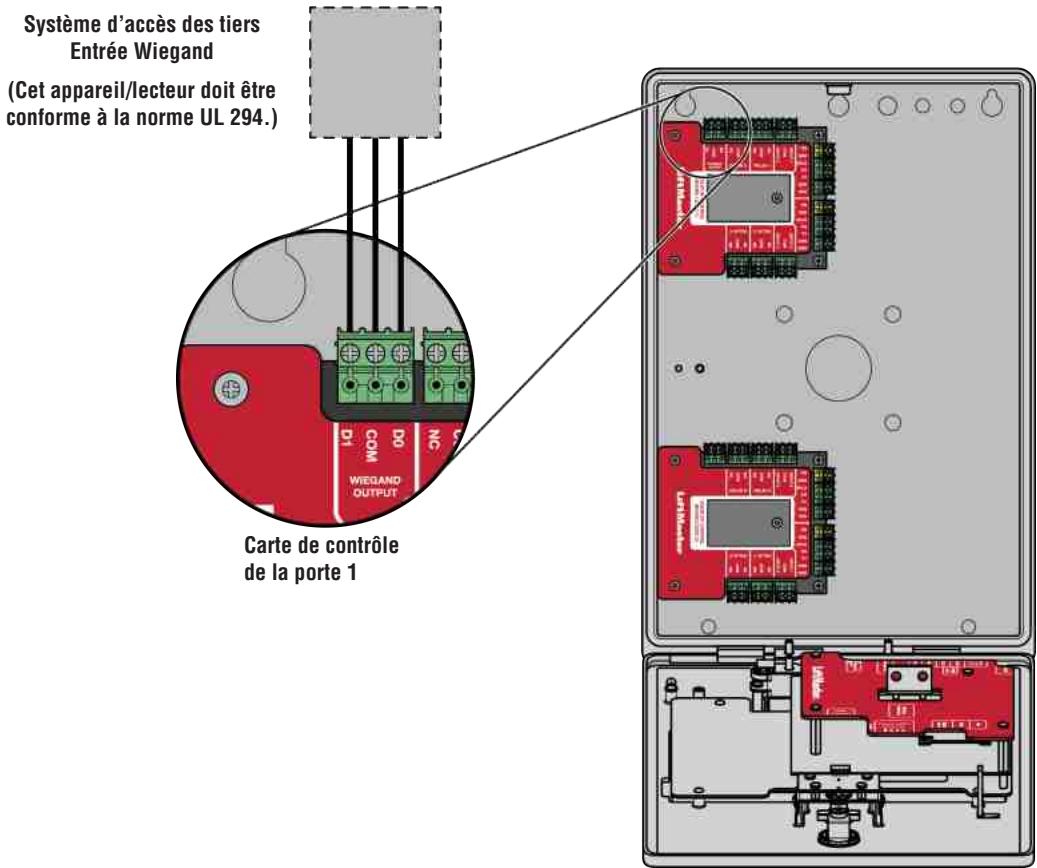

Sortie Wiegand 22
Serrure postale 23
Diagramme de câblage 24
Pièces détachées 25
Accessoires 25
Fiche de configuration 26
Avis de non-responsabilité 27
Garantie 28

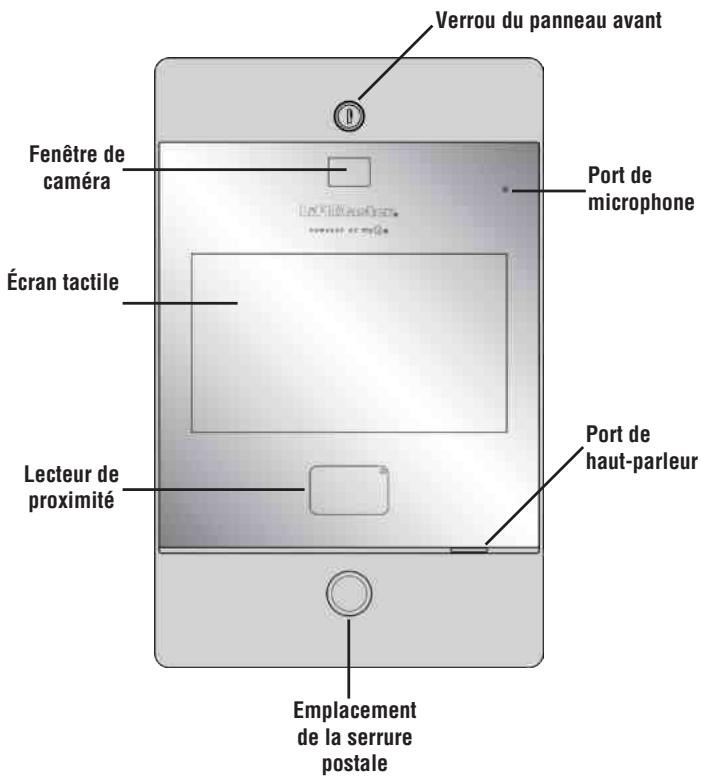

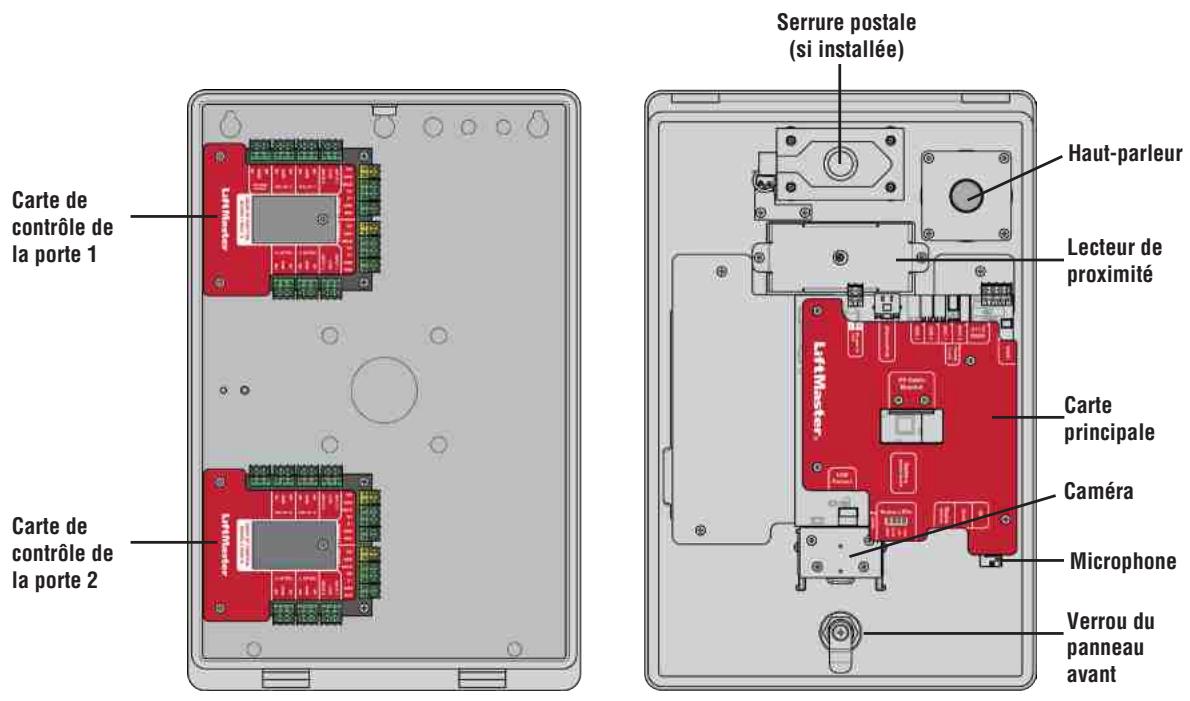

Vue d'ensemble du CAPXLV2

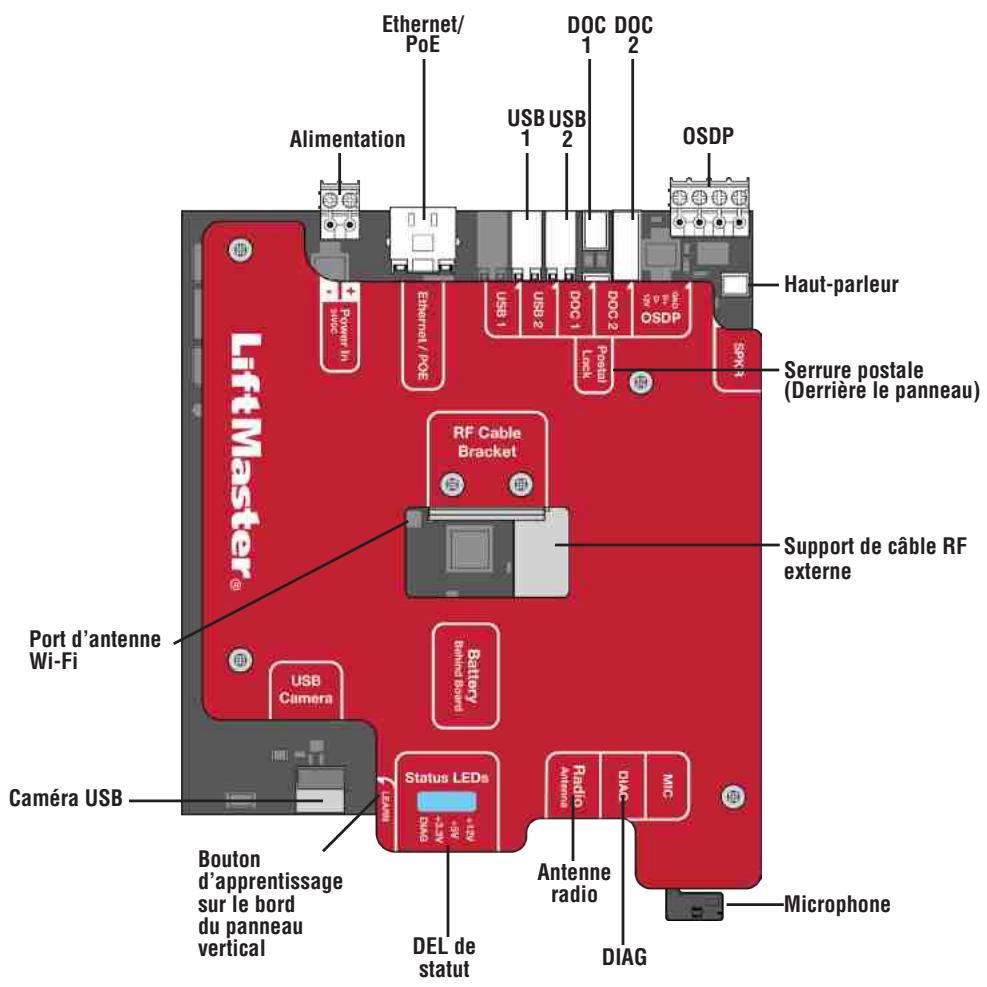

Vue d'ensemble de la carte principale
| ENTRÈE/SORTIE | UTILISÉ POUR |
| Alimentation | Connexion à une alimentation externe de 24 V |
| Ethernet/POE | Connexion à un commutateur Ethernet ou un routeur pour 10/100BaseT ou encore un injecteur PoE pour l'alimentation PoE via RJ45 |
| USB1 | Réservé pour une utilisation future |
| USB2 | Réservé pour une utilisation future |
| DOC 1 | Connexion à la porte de la carte de contrôle 1 |
| DOC 2 | Connexion à la porte de la carte de contrôle 2 |
| OSDP | Connexion du bus RS-485 qui peut connecter jusqu'à 8 lecteurs OSDP en guirlande dans un rayon de 1000 pieds et fournir une alimentation de 12 V aux lecteurs OSDP connectés. |
| Serrure postale | Connexion à la serrure postale |
| SPKR | Connexion au haut-parleur intégré |
| Antenne WiFi | Connexion à une ANTenne WiFi externe |
| Caméra USB | Connexion à la caméra intégrée |
| DEL de statut | Affiche l'état des diagnostics d'alimentation : DIAG, +3,3v, +5v, +12v. |
| Antenne radio | Connexion à une ANTenne radio externe pour Security + 2.0 |
| DIAG | Usage interne uniquement |
| MIC | Connexion au microphone intégré |

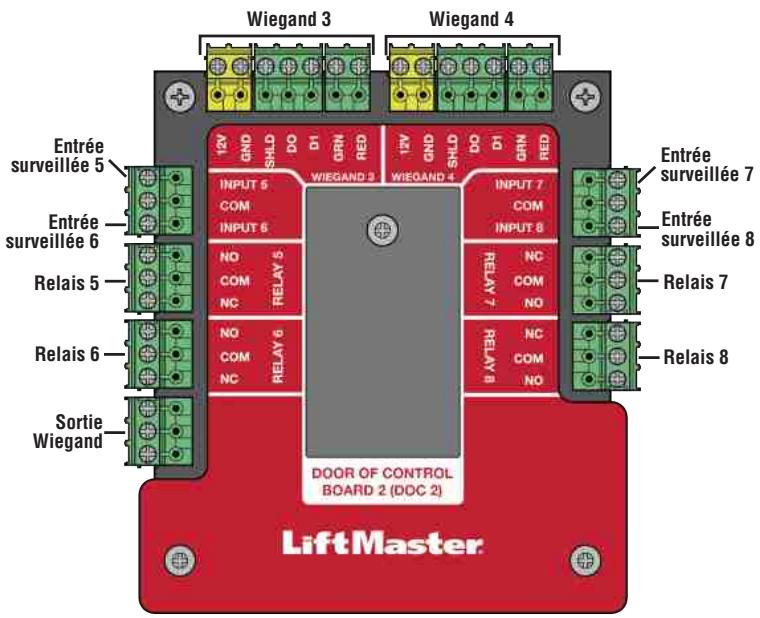

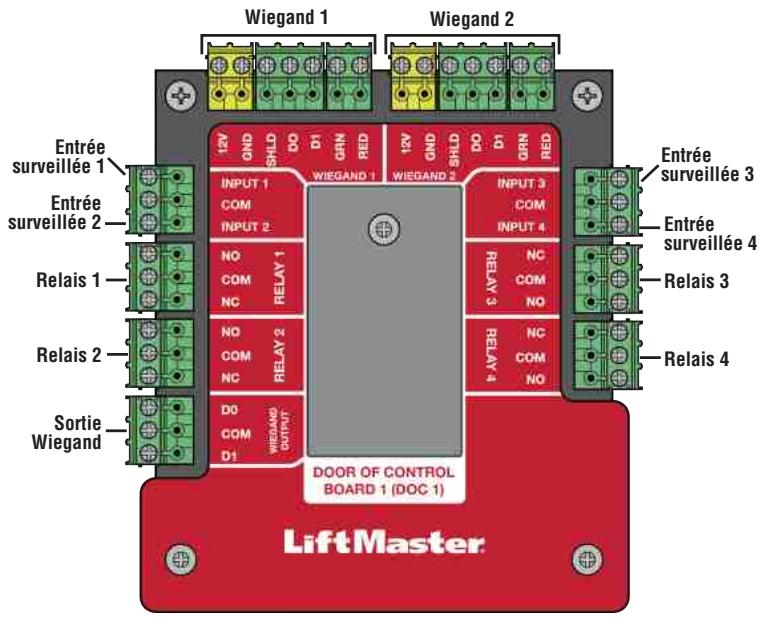

Vue d'ensemble de la carte de contrôle de la porte
Le CAPXLV2 dispose d'une combinaison d'entrées/sorties de contrôle d'accès sur la porte de la(des) carte(s) de contrôle qui fonctionnent conjointement pour contrôler jusqu'à 4 points d'accès chacune, de sorte que le CAPXLV2 peut contrôller jusqu'à 8 points d'accès au total.

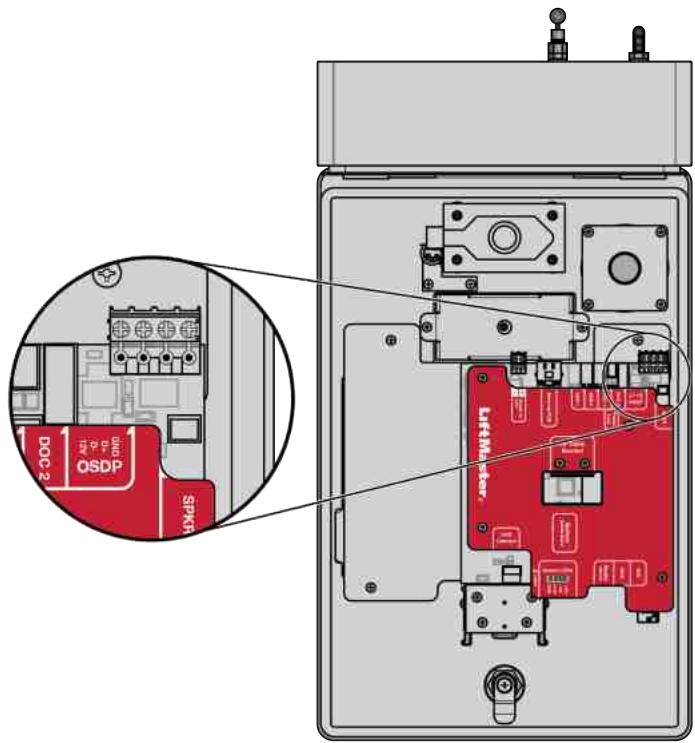

ATTENTION
N'utilisez PAS le port de sortie d'alimentation 12 V Wiegand pour alimenter autre chose que les lecteurs de proximé Wiegand.
REMARQUE: Les entrées surveillées peuvent fonctionner dans l'une des configurations suivantes: Rex, Knox-Box, ou statut.
| ENTRÈE/SORTIE | TYPE (CONFIGURABLE) | UTILISÉ POUR |
| Entrées surveillées | REX(Demande de sortie) | Dédicteurs de boucle de sortie libre externe, boutons REX et détecteurs deproximité |
| Knox-Box | En cas d'urgence (médicale ou incendie), le service de secours incendie esten mesure d'entrer. | |
| Statut | Capteurs de portè détectant tout entrebâillement de la porte. | |
| Opérateurs de portail supervisés détectant l'absence de fermeture. | ||
| Opérateurs de portail supervisés détectant l'absence d'ouverture. | ||
| Relais | Opérateur de portail, gâches, shunt d'alarme, serrures magnétiques et éclairage (pour le contrôle uniquement - l'alimentation doit être assurée parune source externe) | |
| Entrée Wiegand | Lecteurs de proximité (l'alimentation Wiegand 12 Vcc est réservée auxlecteurs, ne les utilisez pas pour alimenter d'autres dispositifs externes). | |
| Sortie Wiegand | Activité d'octroi d'accès pour l'intégration avec d'autres systèmes d'accès | |
REMARQUE: Seuls les protocoles Wiegand 26 bits et OSDP sont compatibles avec les installations UL.

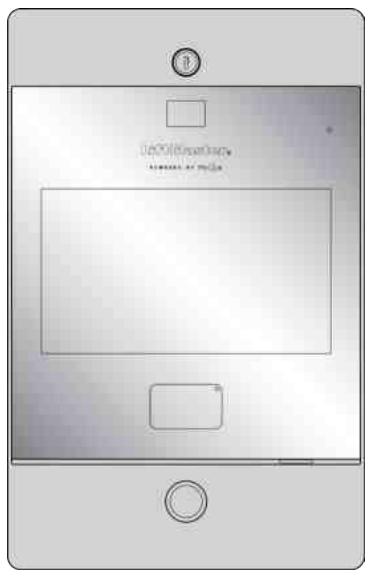

Inventaire du carton
Alimentation
Joint de col de cygne
Antenne radio (Security+ 2.0)
et cable
S10K30MOV
(Varistor à oxyde métallique)(4)
Clés (2)
Kit de diodes 1N4005 (4)
Résistance
100 Ohms 1/4 Watt (4)
Outils nécessaires
- Tournevis cruciforme PH2
- Tournevis plat de précision 1/8 po ou cruciforme PHO
Tournecrou 1/4 po
Perceuse/Visseuse - Foret de 7/64 po
- Forets à marteau pour perceuse/visseuse
Pince a partir RJ45
Multimetre
Ruban à mesurer
Centreuse de conduits
Coupeur/recoupeur de conduits
Scie à métaux
Poincon central
Marteau
OUTILS SUPPLEMENTaires RECOMMANDÉS
- Testeur de cable réseau LAN
Application d'analyse WiFi (application pour téléphone intelligent) - Logiciel d'analyse de réseau
Ordinateur avec port Ethernet - Vis à tête plate pour le montage
Préparer l'installation à partir de CAPXLV2
Préparez-vous en téléchargeant et en complétant notre questionnaire sur l' état de préparation de l'installation. Évalué les détails de la connexion Internet actuelle du site communautaire avant l'installation d'une nouvelle unité ou la mise à niveau d'une installation, et identifiez les mesures à prendre. Vous trouvez cet outil utile sur le lien suivant : https://p.widencdn.net/oyeejd/114a4574.

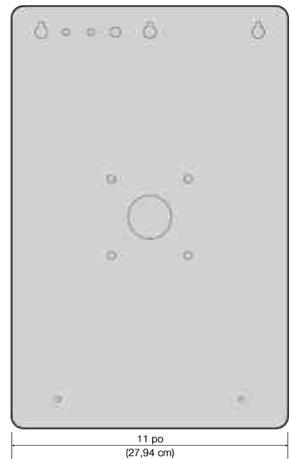

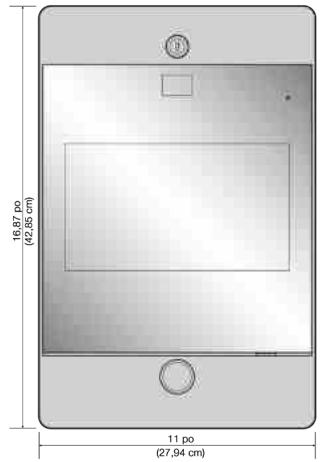

Dimensions
VUE AVANT
VUE LATERALE
VUE ARBIÈRE
VUE DU BAS
Specifications
| Conformité | UL294 |
| Capacité du CAPXLV2 | Capacité d'accueil de 50 000 personnes / Historique de 50 000 événements locaux |
| Tension d'alimentation 1 (connecteur Vin) | 24 VCC 72 W (3A) MAX. Nous recommendons d'utiliser le bloc d'alimentation de 24 V fourni dans la boîte. |
| Tension d'alimentation 3 (convertisseur CA/CC) | 120 VCA, 1,5 A, 60 Hz |

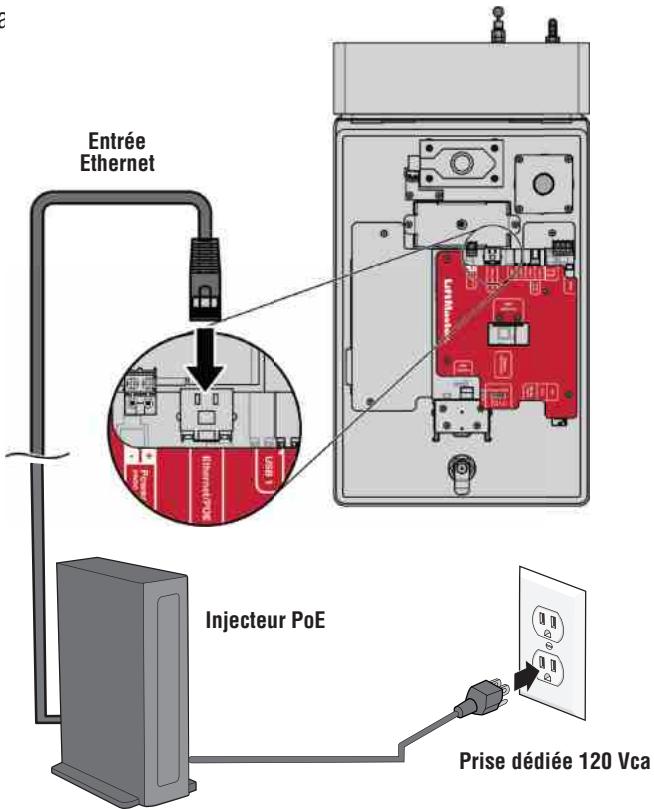

| Tension d'alimentation 2 (POE) | 36-55 VCC 60 W max 802.3bt Type 3 compatible quatre paires max |
| Configuration du connecteur d'alimentation PoE | Alternative B (ou Mode B) |
| Température de fonctionnement | -20-50 C |
| Température de stockage et d'expédition | -40-85 C |
| Boîtier | Avant (aluminium), arrêté (acier au carbone) |
| Entrées Wiegand* (4) | 26 bits, *30 bits, *32 bits Mifare, *36 bits Mifare, *56 bits Mifare, *37 bits avec et sans code de facilité, et ASCII (pour les claviers). Sortie d'alimentation 12 VCC, 250 mA (par entrée) |
| Contacts de relais (8) | SPDT 3A @ 30 VCC (chaque) |
| OSDP | OSDP 2.2, 12 VCC, 1,3 A max (totale) Interface OSDP (1): connectée à un maximum de 8 lecteurs OSDP (recommendation) dans une configuration en guirlande |
| Compatibilité des accessoires | Consultez la page des accessoires pour savoir quels accessoires sont compatibles |
| Compatibilité réseau | 10/100 Ethernet |
| Bluetooth® | Version 5.0 |
| Compatibilité Wi-Fi | 802.11 a/b/g/n et 802.11ac 2.4GHz / 5GHz |
| Sécurité Wi-Fi | Le CAPXLV2 est compatible avec les routeurs utilisant les protocôles sécuritaires suivants : WPA3-SAE, WPA2-PSK/WPA3-SAE, WPA2-PSK ou WPA/WPA2-PSK |
| Portée WiFi (avec ANTenne externe) | Jusqu'à 152,4 m (500 pieds), en plein air/en visibilité directe (la portée varie en fonction des obstacles et du type de routeur 2,4GHz/5GHz) |
| Récepteur Liftmaster Passport intégré | Security+ 2.0 |
| Communication sans fil avec l'opérateur de portail | Jusqu'à 228,6 m (750 pieds), en plein air/ligne de visée (la portée varie en fonction des obstacles), compatible avec les opérateurs de portail LiftMaster Security+ 2.0®, les opérateurs de portail LiftMaster 2018 (micrologiciel v4.4 ou ultérieur), les opérateurs HD (micrologiciel v3.3 ou ultérieur). NON compatible avec les opérateurs de portails LiftMaster. |
| Caméra vidéo | 1080p, angle de vue - diagonale de 135 degrés, jusqu'à 1000 événements video temporaires de 30 secondes stockés localment |
*REMARQUE: Seuls les protocoles Wiegand 26 bits et OSDP sont compatibles avec les installations UL. Les portées Wi-Fi et sans fil n ont pas ete valuees.
Spécifications des fils
Utilisez ce tableau pour tirer les fils en préparation de votre installation. Vérifie les codes de construction nationaux et locaux avant de proce d l'installation.
| DESCRIPTION DU CHEMIN DE CÂABLE | SPÉCIFICATION DU FIL | DISTANCE MAXIMALE D'EXÉCUTION |
| Lecteur OSDP recommandé (jusqu'à 8 unités en châne) | 22AWG 2 paires torsadées (4 conducteurs) (une paire pour PWR/GND) (une paire pour D0/D1) Le cable blindé est optionnel terminé par 100 Ohms à chaque extrémité. | 1000 pieds (304,8 m) |
| Fil d'alimentation, alimentation 24 VCC | 2 conducteurs 14 AWG 2 conducteurs 16 AWG 2 conducteurs 18 AWG | Jusqu'à 300 pieds (91,4 m) Jusqu'à 200 pieds (60,9 m) Jusqu'à 100 pieds (30,4 m) |
| Réseau local (LAN) Câble réseau CAT 5e ou supérieur | 8 conducteurs, 24 AWG à paire torsadée | 328 pieds* (100 m) |
| Mise à la terre du châssis (utilisEZ la cosse de mise à la terre du CAPXLV2) | 12 AWG cuivre | 12 pieds (3,7 m) |
| Gâche de porte | 2 conducteurs 18-22 AWG, blindés | 100 - 250 pieds (30,5 - 76,2 m) |
| Verrouillage magnétique | 2 conducteurs 18-22 AWG | 50 - 125 pieds (15,2 - 38,1 m) |
| Fermeture par contact sec (la plupart des opérateurs de portail) | 2 conducteurs 18-24 AWG, blindés | 500 - 2500 pieds (152,4 - 762 m) |
| Demande de sortie (REX) | 2 conducteurs 18-24 AWG | 500 pieds (152,4 m) |
| Entrée supervisée | 2 conducteurs 18-24 AWG | 500 pieds (152,4 m) |
| Lecteurs Wiegand/Proximité | 7 conducteurs 18-22 AWG, blindés | 500 pieds (152,4 m) |
| Boîte de la serrure postale | 2 conducteurs 18-24 AWG | 250 - 1000 pieds (76,2 - 304,8 m) |
REMARQUE : Tous les câbles d'alimentation et de commande DOIVENT être acheminés dans des conduits séparés. Les conduits doivent être homologues UL pour la basse et la haute tension. Reportez-vous au NEC pour les exigences supplémentaires en matière de cablage.
Le câblage de catégorie 5e est la catégorie de performance minimale recommendée.
Le câblage doit être conforme au Code national de l'électricité (ANSI/NFPA 70), aux codes locaux et aux autorités compétentes.
L'alimentation electrique doit toujours provenir d'une source dédiée. Branchez le transformateur fourni dans une prise de courant reliée à son propre disjoncteur de 10 ampères minimum. Cela permet d'éviter deux problèmes :
- Les autres équipements ne peuvent pas introduire des pointes, des bruits, des surtensions ou des creux qui affecteraient le système dans le circuit d'alimentation.
- Le fonctionnement du système ne sera pas affecté si un autre équipement développement une court-circuit sur la ligne électrique.
* REMARQUES SUR LE CÂBLE RÉSEAU CAT. 5e/6 :
Lorsque la distance exterieure est supérieure a 140 pieds (42,7 m), un parasurtenseur primaire conforme à la norme UL497 DOIT être installé sur le CAPXLV2.
- Les distances supérieures à 328 pieds (100 m) peuvent être couvertes par du matériel supplémentaire (disponible auprès des sources fierces).
Les services suivants sont nécessaires pour que le CAPXLV2 fonctionne pleinement
Créer un compte myQ® Community
REMARQUE: Si vous avez déjà un compte myQ®, votre compte myQ® Community aura le même mot de passer. Allez à account.myQ.com et connectez-vous.
Si vous n'avez pas de compte myQ® Community :
Méthode 1
- Appelez le service clientèle de LiftMaster au 877.247.6764 pour créé un compte myQ® Community.
- Vous receivez un courriel de bienvenue de LiftMaster. Acceptez l'invitation et enregistrez-vous ou connectez-vous à votre compte.
- Configurez l'établissement, Sélectionnez un plan d'abonnement, ajoutez des résidents et des données d'identification (consultez l'aide disponible dans myQ® Community).
- Poursuivez l'installation du CAPXLV2 en utilisant ce manuel.
Méthode 2
- Naviguez vers account.myq.com.
- Cliquez sur le bouton Sign Up (S'inscrite).
- Suivez les étapes à l'écran pour configurer un établissement, sélectionner le gestionnaire de communauté ou le concessionnaire, sélectionner le plan d'abonnement, ajouter des résidents et des données d'identification.
- Poursuivez l'installation du CAPXLV2 en utilisant ce manuel.
Les abonnements aux services sont nécessaires pour que le CAPXLV2 fonctionne pleinement. Pour s'inscrire aux services :
- Creez un compte myQ Community
a. Allez a account.myQ.com
b. Si vous n'avez pas de compte myQ®, choisissez Sign Up (S'inscrite) et suivez les instructions pour ouvrir un compte.
c. Si vous avez un compte myQ® existant, votre compte myQ® Community aura le même mot de passer. Choisissez Log In (Se connecter).
- Créez une nouvelle communauté
a. Si vous n'avez aucune communauté dans votre compte, vous serez invite à en creator une nouvelle. Suivez les instructions pour terminer la création de la communauté.
- Ajoutez des apparèils/un plan d'abonnement
a. Sous Device Management (Gestion des appareils), selectionnez CAPXLV2 et tous les autres dispositifs de contrôle d'accès LiftMaster.
b. Le plan d'abonnement est présélectionné en fonction des appareils scélectionnés. Sélectionnez les services complémentaires et passez à la caisse.
c. Suivez les instructions pour terminer I'ajout du CAPXLV2 et de tout autre dispositif de contrôle d'accès LiftMaster.
- Configurez la communauté
a. Sous People—People Management (Personnes - Gestion des personnes), ajoutez les résidents. Veillez également à attribuer au moins un groupe d'accès à chaque résident.
b. Sous People—Mobile App License Management (Personnes - Gestion des licences sur application mobile), attribuez des licences myQ Community App aux résidents.
c. Pour en savoir plus, consultez le site https://supportpartner.liftmaster.com/s/community-access-support/admins-and-community-managers.
- Poursuivez l'installation du CAPXLV2 en utilisant ce manuel.
Pour obtenir de laide, appelez le 877.247.6764 ou visitez https://supportpartner.liftmaster.com/s/community-access-support
REMARQUE : Le service VoIP est nécessaire pour la fonction d'applé. LiftMaster s'associe en toute exclusivité à Phone.com pour offrir la meilleure solution intégrée pour les appeals vocaux et video. Les autres fournisseurs de VoIP ne sont pas compatibles avec notre CAPXLV2.
myQ

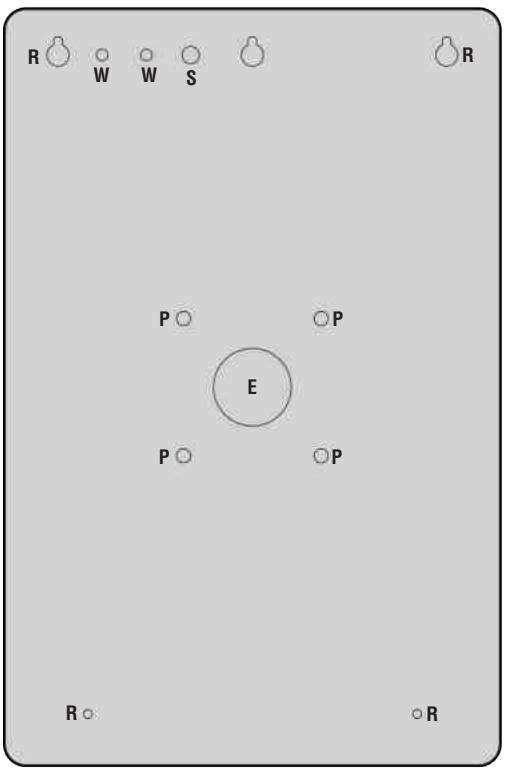

1 Retirez les entrées défonçables
- Tournez la clé dans le sens des aiguilles d'une montre pour déverrouiller le CAPXLV2.
- Ouvrez la porte et posez le CAPXLV2 face vers le bas sur une table, la porte étant suspendue au bord de la table, comme illustré.
- Identifie quelles entrées défonçables doivent être retardées en fonction de leur application.
- Utilisez un pointon central pour-retirer les entrées defonçables en les enforcant, de l'extérieur vers l'intérieur de la boîte, à l'aide d'un pointon et d'un marteau de taille appropriée.
REMARQUE: Faites attention lorsque vous retirez les entrées défonçables pour éviter d'endommagerles composants du CAPXLV2.
ATTENTION
Pour éviter que le CAPXLV2 ne soit endommagé par l'humidité ou l'eau :
- Ne l'installez PAS lorsqu'il pleut. Les composants internes DOIVENT sont maintainus à l'abri de l'eau et de l'humidité.
- AVANT d'ouvrir le couvercle avant du CAPXLV2, enlevez toute l'eau accumulée sur le dessus du CAPXLV2.
Pour éviter d'endommager TOUT composant interne :
- N'essayez PAS de retarder les entrées défonçables à l'aide d'un marteau. Le fait de frapper sur les entrées défonçables peut provoquer un choc sur les cartes de circuits imprimés, ce qui pourrait cause des dommages permanents.
- Certains fils internes peuvent se couver à proximité des entrées défonçables. Veillez à éloigner les fils des entrées défonçables.
E = Cablage electrique
P = Montage sur socle
R = Montage encastre
S = Antenne radio
W = Antenne Wi-Fi
2
Monter le CAPXLV2
- Fixez le joint de col de cygne (fourni) en cas de montage sur un col de cygne.
- Montez solidement le CAPXLV2 sur une surface plane ou un socle à l'aide du matériel approprié, en veillant à faire passer le câblage par les entrées défonçables prévues à cet effet. Nous recommendons d'utiliser du matériel en acier inoxydable pour monter le CAPXLV2. L'utilisation de matériel zingué ou galvanisé présente un risque de corrosion galvanique.
FAIRE
Assurez-vous que tout le câblage interne se trouve à l'intérieur du chàssis avant de fermer le panneau avant du CAPXLV2 afin d'éviter que de l'humidité ne pénétre dans le chàssis.
REMARQUES :
Assurez-vous que le couvercle peut s'ouvoir complètement pour permettre l'accès une fois lors installation terminée.
- Conformité ADA : Lorsque le CAPXL V2 est installé à une entrée piétonne, le haut de l'écran CAPXL V2 ne doit pas, pour respecter les normes ADA, se trouver à plus de 54 pouces du sol.
- Ne dépassez pas une longueur maximale de 1,5 po pour le boulon de sécurité du montage sur socle.
- Pour le montage en surface ou encastré, veuillez utiliser la longueur de boulon appropriée afin de fixer complètement le CAPXLV2 à la surface. La longueur varie en fonction de la surface du mur.
Lors du montage du CAPXLV, veuillez vous referrer à la quantité, au type, à la longueur et au diamètre des vis recommandés dans le tableau.
| CONFIGURATION DE MONTAGE | QUANTITÉ | TYPE/LONGUEUR/DIAMÈTRE |
| Montage sur piédestal | 4 | Métal/28,62 mm/6,11 mm |
| Montage encastré/en surface | 4 | Métal/Longueur*/4,12 mm |
*Pour les montages encastrés/en surface, les longueurs de vis recommendées sont de 13,54 mm, 16,56 mm, 19,72 mm et 22,76 mm.
Installer des antennes
L'antenne radio Security +2.0^® et les antennes Wi-Fi ^® doivent être séparées d'au moins 20 cm. Installee les antennes sur les côtés opposés du CAPXLV2. Des kits de cables d'antenne sont disponibles en option pour le montage d'antennes à distance (reportez-vous aux accessoires).
Antenne radio Sécurité+ 2.0® (le cas échéant), (inclus dans le paquet)
Utilisée avec LiftMaster Passport Security+ 2.0^® et la communication sans fil, pour les opérateurs de portail LiftMaster conformes à la norme UL325 2016.
- Retirez l'entrée defonçable de 3/8 po à l'arrière du CAPXLV2.
- Fixez l'antenne radio à l'emplacement prévu sur le CAPXLV2.
- Connectez le cable de l'antenne radio à la carte principale comme indiqué.
Wi-Fi® Antenne (le cas échéant), (accessoire optionnel WFBTEXT)
Utilisé pour l'Internet Wi-Fi®.
- Retirez l'entrée defonçable de 1/4 po à l'arrière du module.
- Fixez l'antenne Wi-Fi® à l'emplacement prévu sur le CAPXLV2 à l'aide du joint, de la rondelle et de l'écrou fournis.
- Connectez le cable de l'antenne Wi-Fi à la carte principale comme indiqué.
Mise à la terre de l'appareil
IMPORTANT: Le CAPXLV2 doit toujours être relié à la terre, que ce soit par une tige de mise à la terre ou par un autre moyen. Il est fortement recommandé d'installer une tige de mise à la terre à une distance maximale de 12 pi (3,7 m) du CAPXLV2 et d'utiliser dans la plupart des cas un fil de calibre 12 au minimum. Le type et la longueur des tiges de mise à la terre varient selon les régions. Contactez l'autorité ayant juridiction (AHJ) de la municipalité où vous prévoyez d'installer le CAPXLV2 pour connaître les matériaux de mise à la terre et les procédures d'installation appropriés. Une mise à la terre correcte est essentielle pour minimier les risques de transitoires électriques dommageables pour le CAPXLV2.
- Connectez le fil de terre (12 AWG ou plus) à la connexion principale de mise à la terre du CAPXLV2.
- Reliez le cable du CAPXLV2 à une prise de terre appropriée.
REMARQUE: Les connexions de blindness sur les cartes ne doivent pas etre reliées à la connexion principale de mise à la terre.
Tige de mise à la terre
Autres sources avec mise à la terre à moins de 12 pieds du panneau de contrôle d'accès
ATTENTION
- Pour ÉVITER d'endommager les lignes de gaz, d'électricité ou d'autres services publics souterrains, contactez les entreprises de localisation des services publics souterrains AVANT de creuser.
Utilisez un injecteur PoE ou un routeur/commutateur conforme à la norme 802.3bt (compatible classe 5 avec quatre fils type 3) et UL294 avec une puissance de sortie de 36-55 V et 60 W (max) par port.
5 Connexion de l'alimentation UTI
UTILISER UNE ALIMENTATION EN COURANT CONTINU :
La prise de courant du CAPXLV2 DOIT est une prise externe dédiée de 120 Vca. Reportez-vous au tableau ci-dessous pour connaître les distances maximales de passage des cables. Cette prise doit être reliée à son propre disjoncteur de 10 ampères minimum.
| SPÉCIFICATION DU FIL | DISTANCE MAXIMALE D'EXÉCUTION |
| 14 AWG | Jusqu'à 300 pieds (91,4 m) |
| 16 AWG | Jusqu'à 200 pieds (60,9 m) |
| 18 AWG | Jusqu'à 100 pieds (30,4 m) |
- Connectez un fil de calibre 14-18 AWG aux fils de sortie CC secondaires dénudés de l'alimentation. Le noir est négatif et le rouge est positif.
- Retirez le bornier PWR INPUT de la carte d'alimentation/Internet.
- Connectez les fils d'alimentation au bornier PWR INPUT (rouge à +24 V et noir à GND). Fixez à nouveau le bornier sur la carte d'alimentation/Internet.
- Branchez le bloc d'alimentation sur une prise de 120 Vca après avoir effectué tous les raccordements.
REMARQUE: La DEL verte de la porte de la carte de contrôle clignote et la DEL verte de la carte d'alimentation/Internet s'allume en continu lorsqu'elle est sous tension. Le CAPXLV2 affiche le logo LiftMaster lors du démarrage. Une fois le démarrage terminé, l'interface utiliseur apparait.
- Fermez la porte du CAPXLV2.
REMARQUE: Si le bloc d'alimentation est installé à l'extérieur, il doit avoir son propre boîtier électrique etanche approuve NEMA 4. Utilisez le conduit du boîtier d'alimentation pour le boîtier du contrôleur.
UTILISER UN POE (POWER OVER ETHERNET) :
Connectez le cable Ethernet à la connexion LAN/PoE de la carte principale
ATTENTION
- N'utilise PAS d'autres sources d'alimentation que celles fournies avec le CAPXLV2.
- Utilisez un injecteur PoE ou un routeur/commutateur conforme à la norme 802.3bt (compatible classe 5 avec quatre fils type 3) et UL294 avec une puissance de sortie de 36-55 V et 60 W (max) par port.
- N'alimentez PAS les gaches et les serrures électroniques avec la même alimentation que cette utilisée pour le panneau de contrôle d'accès, sous peine d'endommager le CAPXLV2. Utilisez UNIQUEMENT un système d'alarme antivol ou de contrôle d'accès homologué UL pour alimenter les gaches et les serrures électroniques.
- Ne connectez PAS l'alimentation ou un injecteur PoE à une prise commutée ou à une prise CA contrôle d'une autre manière.
- Ne branchez PAS l'alimentation à la prise 120 Vca avant que TOUT le câblage ne soit terminé.
- Ne connectez PAS le cable Ethernet RJ45 PoE avant que TOUT le câblage ne soit connecté, si un PoE est utilisé.
- Installez le dispositif de suppression des bruits transitoires (MOV) fourni avec le CAPXLV2 pour les appareils alimentés en courant alternatif et la diode pour les appareils alimentés en courant continu.
- Ne connectez PAS l'alimentation 24 V et l'alimentation POE à l'appareil en même temps.
- Si l'alimentation possède un fil de terre, celui-ci doit être relié au bornier GND afin d'assurer une mise à la terre efficace.
1 Connexion à Internet
Le CAPXLV2 peut être connecté à Internet par une connexion Ethernet cablee ou par Wi-Fi (sans fil). Assurez-vous d'être en mode administrateur avant de vous connecter à Internet. Si vous n'etes pas en mode administrateur, appuyez sur les 3 points en haut à droite de l'écran du CAPXLV2 et entrez le code administrateur, entrez le mot de passer (888888 par défaut), appuyez sur l'onglet Network (Réseau) de l'écran du CAPXLV2 et appuyez sur le bouton Change Network Settings (Modifier les paramétres du réseau). Suivez les instructions en fonction de votre application.
OPTION 1 Connexion cable
Le port de réseau local (LAN) est une interface Ethernet 10/100 avec une prise RJ45 permettant de connecter le CAPXLV2 à un concentrateur, un commutateur ou un routeur afin d'obtenir une connexion à Internet. Utilisez un cable droit (c'est-à-dire non croisé) Cat5e ou Cat6 pour vous connecter à un concentrateur, un commutateur ou un routeur local. Ce type de cable est appelé cable Ethernet dans ce manuel.
- Branchez le cable d'entrée Ethernet sur la carte principale.
- Connectez un cable Ethernet du concentrateur, du commutateur ou du routeur au port LAN de la carte principale. Lorsque la connexion est correcte, les DEL verte et orange du port Ethernet de la carte principale s'allument et clignotent (la carte principale est située au dos de l'écran CAPXLV2). Si la DEL verte n'est pas allumée, vérifie les connexions du CAPXLV2 et du concentrateur Ethernet.
- Sur l'écran, sélectionnez Wired Netzok (Réseau cable) si la configuration dynamique (DHCP) est désirée ou Manual Setup (Configuration manuelle) pour une adresse IP statique.
OPTION 2 Connexion par Wi-Fi® (sans fil)
- Sur l'écran, Sélectionnéz Wi-Fi® Network (Réseau Wi-Fi).
- Sélectionnez le réseau qui sera utilisé par le CAPXLV2.
- Saisissez le mot de passer du réseau.
- Sélectionnéz Login (Se connecter).
Autres considérations sur la compatibilité :
Lorsque you vérifiez l'intensité du signal en mode d'administration CAPXLV2, au moins deux barres sont recommandées.
- Utilisez les accessoires WFBTEXT (Kit d'antenne externe Wi-Fi) et WFAEXT (Kit d'extension Wi-Fi de 15 pi) pour placer l'antenne CAPXLV2 plus haut ou à un endroit où il y a deux barres ou plus.
- Si vous utilisez un outil ou une application de puissance du signal Wi-Fi®, une connexion continue de puissance du signal Wi-Fi® d'au moins -65 dBm (les chiffres plus proches de zéro correspondant à une puissance plus forte) au CAPXLV2 doit être garantie pour assurer une connexion acceptable au réseau local.
- Les SSID de réseaux cachés ne sont pas pris en charge. Le réseau doit pouvoir être sélectionné sur l'écran du CAPXLV2.
- Les reseaux Wi-Fi® nécessitant une authentication secondaire ne sont pas pris en charge (par exemple, les Wi-Fi® des hotels et aéroports).
2 Validez l'installation
Sur l'écran, sélectionnez chaque onglet du mode Admin pour valider la configuration (réseau, entrées, sorties, etc.). Une fois la configuration validée, quitterze le mode Admin.
Accès de portail (câblé)
Débranche le courant AVANT d'effectuer les connexions électriques. Vous trouvez ci-dessous un exemple de câblage pour un portail d'accès. L'accès au portail peut être cableu au relais 1, 2, 3 ou 4 de la porte de la carte de contrôle. Les opérateurs de portail LiftMaster® Security+ 2.0^© peuvent être programmés pour communiquer sans fil au lieu d'utiliser une connexion cablee (reportez-vous à la page suivante). Les fonctions des ports d'entrée et de sortie du CAPXLV2 peuvent être configuées via le portail Web myQ Community. Vous trouvez ci-dessous un exemple d'utilisation avec des connexions à divers dispositifs externes.
* REMARQUE: SERRURE MAGNETIQUE
et ALARM BYPASS non évalués par UL.
Accès au portail (sans fil)
Le CAPXLV2 peut communiquer sans fil avec les opérateurs de portail LiftMaster® UL325 pour envoyer des commandes d'ouverture, surveiller la position du portail et envoyer des notifications par courriel si une erreur se produit dans l'opérateur (les notifications par courriel sont configurées dans myQ®). jusqu'à 8 opérateurs de portail peuvent être associés au CAPXLV2 - un pour chaque reliais. En cas d'utilisation de portails doubles, programmez le CAPXLV2 sur l'opérateur principal.
REMARQUE: L'utilisation de cette fonction nécessite le kit d'antenne Passport en option.
1 Entrer dans le mode Admin
Appuyez sur les 3 points en haut à droite de l'écran du CAPXLV2 et entrez le code d'administration
2 Sélectionnez les sorties et les relais
Sélectionnez l'onglet Outputs (Sorties). Sélectionnez ensuite le relais souhaité dans la partie gauche (1 à 8).

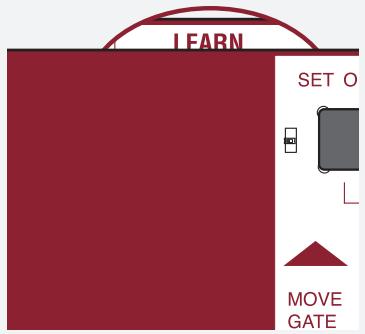

3 Appuyez sur le bouton LEARN (APPRENTISSAGE) de l'opérateur de portail
Appuyez et relâchéz le bouton LEARN (APPRENTISSAGE) de l'opérateur principal. La DEL verte XMITTER s'allume.
REMARQUE: L'opérateur sort du mode de programmation au bout de 180 secondes.
4 Appuyez à nouveau sur le bouton LEARN (APPRENTISSAGE) de l'opérateur du portail
Appuyez et relâchéz le bouton LEARN (APPRENTISSAGE) de l'opérateur principal. La DEL NETWORK (RéSEAU) s'allume.
5 Sélectionnez LEARN (APPRENTISSAGE) sur l'écran
Selectionnez le bouton LEARN (APPRENTISSAGE) sur l'écran. Il passé du bleu au rouge. L'opérateur de portail émet un bip, le bouton d'apprentissage du CAPXLV2 passé en mode de « désapprentissage » et la DEL NETWORK (RéSEAU) de l'opérateur de portail s'éteint, ce qui indique que la programmation est réussie.
REMARQUE: 4 Des bips/clignotements indiquent que vous n'êtes pas en train de programmer l'opérateur principal. Essayez à nouveau d'effectuer la programmation à partir de l'autre opérateur.
6 Validez
Validez la fonctionnalité en sélectionnant Test Relay (Relais test) sur l'écran du CAPXLV2.
Accès aux portes
Débranche le courant AVANT d'effectuer les connexions électriques. Vous trouvez ci-dessous un exemple de câblage pour l'accès aux portes. L'accès à une porte peut être cable au relais 1, 2, 3 ou 4 de sa carte de contrôle. Les fonctions des portes d'entrée et de sortie du CAPXLV2 peuvent être configurées via le portail web myQ Community. Vous trouvez ci-dessous un exemple d'utilisation avec des connexions à divers dispositifs externes.
gache et CONTOURNEMENT DE L'ALARME non évalués par UL.
Lecteur de cartes OSDP
Le CAPXLV2 est donc pour être connecté à un ou plusieurs lecteurs OSDP. Le lecteur OSDP doit être installé en suivant les étapes suivantes.
- Debranchez le CAPXLV2.
- Préparez les cables RS-485 avant la connexion en ajoutant les résistances d'adaptation (100 ohms) aux deux extrémités du cable.
- Connectez une extrémité des cables RS-485 et de l'alimentation 12 VCC au connecteur OSDP de la carte principale du CAPXLV2.
- Mettez le CAPXL2 sous tension et assurez-vous qu'il est en mode administrateur.
- Allez dans l'onglet OSDP en mode administrateur.
- Activez Enable Install New Reader (Validator l'installation d'un nouveau lecteur).
- Assurez-vous que le nouveau lecteur OSDP a l'adresse par défaut 0 en suivant les recommendations du fabricant. Si ce n'est pas le cas, connectez le lecteur OSDP à la ligne d'alimentation de 12 V et à GND (terre), utilisez la carte de configuration (5044-FEA-OSDP-018) pour régler les paramétres par défaut, puis déconnectez la ligne d'alimentation de 12 V.
- Connectez le nouveau lecteur OSDP aux cables RS-485.
- Le CAPXLV2 doit partager le lecteur connecté et créé le lecteur dans myQB. Le lecteur doit faire passer sa DEL à l'orange et émettre trois bips. Le lecteur OSDP est maintainant installé.
- Pour installer d'autres lecteurs OSDP, suivez les étapes 7 à 9 pour chaque nouveau lecteur OSDP.
La déinstallation ou la suppression de l'OSDP doit suivre les étapes suivantes :
- Assurez-vous que le lecteur OSDP à supprimer est connecté au RS-485.
AVENTISSEMENT
Ne déconnectez jamais le lecteur OSDP avant de le désinstaller ou de le supprimer à partir de l'interface d'administration.
- Allez dans l'onglet en mode administrateur
- Sélectionnéz le lecteur OSDP à supprimer de la liste des lecteurs connectés
- Cliquez sur le bouton Delete (supprimer).
- Cliquez sur Delete (supprimer) dans la page de confirmation
- Vérifiez que le lecteur suprimé n'est pas affiché dans la rubrique Connected Readers (lecteurs connectés).
- Déconnectez le lecteur supprimé du cable RS485 et de la ligne d'alimentation de 12 V.
ATTENTION
Le CAPXLV2 ne peut installer qu'un seul lecteur OSDP à la fois.
Vou des effecteurs 7 à 9 pour un lecteur OSDP avant de connecter un autre nouveau lecteur OSDP aux câbles RS-485.
Lecteur de cartes Wiegand
Le CAPXLV2 est donc pour accueillir plusieurs lecteurs sur le support de lecteur flexible à l'intérieur du chassin.
- Débranchez le CAPXLV2.
- Fixez le lecteur à la plaque de montage à l'aide des vis fournies.
- Placez le lecteur contre la vitre du CAPXLV2.
- Fixez l'ensemble lecteur et plaque de montage dans le CAPXLV2 à l'aide de deux vis dans les ailes laterales.
- Appliquez de la silicone autour du trou du cable.
- Le lecteur peut être connecté à l'une des 4 entrées Wiegand de la porte de la (des) carte(s) de contrôle. Isolez tous les fils non utilisés du CAPXLV2 pour éviter les courts-circuits. (Pour plus d'information, reportez-vous aux instructions fournies avec votre lecteur.)
- Reconnectez l'alimentation du CAPXLV2.
- Reportez-vous à myQ® pour la programmation.
REMARQUE: Les dimensions du lecteur ne doivent pas dépasser 4 po x 2 po pour qu'il puisse s'adapter sur la plaque de montage.
Sortie Wiegand
Débranche le courant AVANT d'effectuer les connexions électriques. Le CAPXLV2 offre une sortie Wiegand compatible aux transmissions 26 bits suivantes :
Appel couronne de succes avec acces accorded au resident. Le CAPXLV2 fournira un code d'établissement spécifique par myQ® Community, suivi du code d'annuaire du resident qui a accorded l'accès.
Et/ou
- Accès réussi grâce au code d'entrée. Le CAPXLV2 fournira un code d'établissement spécifique par myQ® Community, suivi du code d'entrée réussi.
Et/ou
- Accès réussi avec un justificatif d'identité. Le CAPXLV2 transmettra le code d'établissement et l'identifant qui ont été couronnés de succès.
