TIG 160 DC LIFT - Poste de soudage GYS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Poste à souder TIG DC avec fonction Lift
Caractéristiques techniques principales	Soudage TIG DC, courant de soudage réglable de 10 à 160 A
Alimentation électrique	Monophasé 230 V ± 15%
Dimensions approximatives	300 x 130 x 220 mm
Poids	4,5 kg
Compatibilités	Compatible avec électrodes de tungstène jusqu'à 3,2 mm
Tension à vide	65 V
Puissance	Max 5 kVA
Fonctions principales	Soudage TIG avec amorçage Lift, réglage de l'arc, protection thermique
Entretien et nettoyage	Vérifier régulièrement les connexions, nettoyer les filtres d'air
Pièces détachées et réparabilité	Disponibilité de pièces de rechange via le fabricant
Sécurité	Utiliser des équipements de protection individuelle (EPI), respecter les normes de sécurité électrique
Informations générales utiles	Idéal pour les soudures de précision sur acier, inox et aluminium

FOIRE AUX QUESTIONS - TIG 160 DC LIFT GYS

Que faire si l'appareil ne s'allume pas ?

Vérifiez que l'appareil est correctement branché à une prise électrique fonctionnelle et que le câble d'alimentation n'est pas endommagé.

Comment régler l'intensité de soudage ?

Utilisez le potentiomètre sur le panneau de contrôle pour ajuster l'intensité de soudage selon les besoins de votre projet.

Pourquoi le soudage ne prend-il pas ?

Assurez-vous que le matériau à souder est propre et exempt de rouille ou de saleté. Vérifiez également que l'électrode est correctement installée.

Le ventilateur de l'appareil fonctionne-t-il en permanence ?

Il est normal que le ventilateur fonctionne pour refroidir l'appareil pendant et après l'utilisation. Assurez-vous que les évents ne sont pas obstrués.

Comment changer l'électrode ?

Dévissez l'ancienne électrode en la tournant dans le sens antihoraire et vissez la nouvelle électrode dans le sens horaire jusqu'à ce qu'elle soit bien en place.

Quel type d'électrode puis-je utiliser avec le GYS TIG 160 DC LIFT ?

Vous pouvez utiliser des électrodes en tungstène de 1,6 mm à 2,4 mm pour le soudage TIG.

Que faire si l'arc ne se stabilise pas ?

Vérifiez la qualité de l'électrode et assurez-vous que le débit de gaz est correct. Un gaz inapproprié peut affecter la stabilité de l'arc.

L'appareil émet un bruit inhabituel, que faire ?

Arrêtez immédiatement l'appareil et vérifiez qu'il n'y a pas d'objets bloquant les ventilateurs. Si le problème persiste, contactez un professionnel.

Comment effectuer l'entretien de l'appareil ?

Nettoyez régulièrement les filtres à air et vérifiez les câbles et connexions pour détecter tout signe d'usure. Consultez le manuel d'utilisation pour des instructions détaillées.

Est-il possible de souder sous la pluie ?

Non, ne soudez pas sous la pluie ou dans des conditions humides. L'eau peut provoquer des courts-circuits et endommager l'appareil.

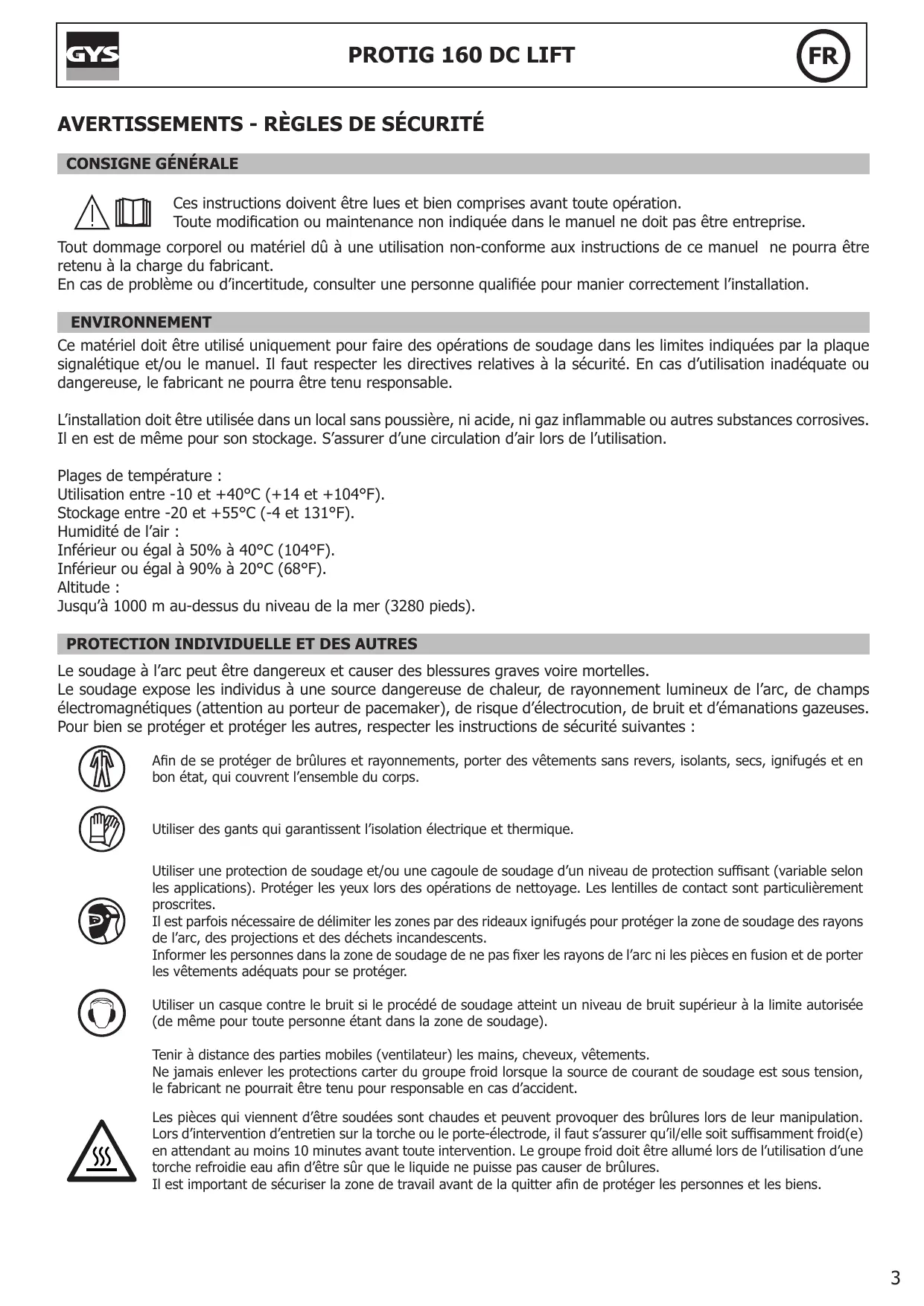

MODE D'EMPLOI TIG 160 DC LIFT GYS

Ces instructions doivent être lues et bien comprises avant toute opération.

Toute modification ou maintenance non indiquée dans le manuel ne doit pas etre entreprise.

Tout dommage corporel ou matériel dû à une utilisation non-conforme aux instructions de ce manuel ne pourra être retenu à la charge du fabricant.

En cas de problème ou d'incertitude, consulter une personne qualifiée pour manier correctement l'installation.

ENVIRONMENT

Ce matériel doit être utilisé uniquement pour faire des opérations de soudage dans les limites indiquées par la plaque signalétique et/ou le manuel. Il faut respecter les directives relatives à la sécurité. En cas d'utilisation inadéquate ou dangereuse, le fabricant ne pourrait être tenu responsable.

L'installation doit être utilisée dans un local sans poussière, ni acide, ni gaz inflammable ou autres substances corrosives. Il en est de même pour son stockage. S'assurer d'une circulation d'air lors de l'utilisation.

Plages de température :

Utilisation entre -10 et +40^ (+14 et +104^)

Stockage entre -20 et +55^ (-4 et 131^ ).

Humidity de l'air :

Inferieur ou égal à 50% à 40°C (104°F).

Inférieur ou égal à 90% à 20°C (68°F).

Altitude :

Jusqu'à 1000 m au-dessus du niveau de la mer (3280 pieds).

PROTECTION INDIVIDUELLE ET DES AUTRES

Le soudage à l'arc peut être dangereux et cause des blessures graves voire mortelles.

Le soudage expose les individus à une source dangereuse de chaleur, de rayonnement lumineux de l'arc, de champs électromagnétiques (attention au porteur de pacemaker), de risque d'électrocution, de bruit et d'émanations gazeuses. Pour bien se protéger et protéger les autres, respecter les instructions de sécurité suivantes :

Afin de se protégé de brûlures et rayonnements, porter des vêtements sans revers, isolants, secs, ignifugés et en bon état, qui couvrent l'ensemble du corps.

Utiliser des gants qui garantissent l'isolement électrique et thermique.

Utiliser une protection de soudage et/ou une cagoule de soudage d'un niveau de protection suffisant (variable selon les applications). Protégger les yeux lors des opérations de nettoyage. Les lentilles de contact sont particulièrement proscrites.

Il est parfois nécessaire de delimiter les zones par des rideaux ignifugés pour protéger la zone de soudage des rayons de l'arc, des projections et des déchets incandescents.

Informer les personnes dans la zone de soudage de ne pas fixer les rayons de l'arc ni les pieces en fusion et de porter les vêtements adéquats pour se protégger.

Utiliser un casque contre le bruit si le procédé de soudage atteint un niveau de bruit supérieur à la limite autorisée (de même pour toute personne étant dans la zone de soudage).

Tenir à distance des parties mobiles (ventilateur) les mains, cheveux, vêtements.

Ne jamais enlever les protections carter du groupe froid lorsque la source de courant de soudage est sous tension, le fabricant ne pourrait être tenu pour responsable en cas d'accident.

Les pièces qui viennent d'être soudées sont chaudes et peuvent provoquer des brûlures lors de leur manipulation. Lors d'intervention d'entretien sur la torche ou le porté-electrode, il faut s'assurer qu'il/elle soit suffisamment froid(e) en attendant au moins 10 minutes avant toute intervention. Le groupe froid doit être allumé lors de l'utilisation d'une torche refroidie eau afin d'être sur que le liquide ne puisse pas causeur de brûlures.

Il est important de sécuriser la zone de travail avant de la quitter afin de protéger les personnes et les biens.

FUMÉES DE SOUDAGE ET GAZ

Les fumées, gaz et poussières émis par le soudage sont dangereux pour la santé. Il faut prévoir une ventilation suffisante, un apport d'air est parfois nécessaire. Un masque à air frais peut être une solution en cas d'aération insuffisante.

Vérifier que l'aspiration est efficace en la contrôle par rapport aux normes de sécurité.

Attention le soudage dans les environnementes réduits nécessite une surveillance à distance de sécurité. Par ailleurs le soudage de certains matériaux contenant du plomb, cadmium, zinc ou mercure voire du beryllium peuvent être particulièrement nocifs.

Dégraisser également les pieces avant de les souder.

Les bouteilles doivent etre entropesés dans des locaux ouverts ou bien aérés. Elles doivent etre en position verticale et maintainues à un support ou sur un chariot.

Le soudage doit être proscrit à proximé deGRAISSÉ ou de peinture.

RISQUE DE FEU ET D'EXPLOSION

Protégé entièrement la zone de soudage, les matières inflammables doivent être éloignées d'au moins 11 mètres.

Un équipement anti-feu doit être present à proximé des opérations de soudage.

Attention aux projections de matieres chaudes ou d'etincelles, car meme a travers des fissures, elles peuvent etre source d'incendie ou d'explosion.

Eloigner les personnes, les objets inflammables et les containers sous pressions à une distance de sécurité suffisante.

Le soudage dans des containers ou des tubes fermés est à procrire et dans le cas où ils sont ouverts, il faut les vider de toute matière inflammable ou explosive (huile, carburant, résidus de gaz ...).

Les opérations de meulage ne doivent pas être dirigeées vers la source de courant de soudage ou vers des matières inflammables.

Bouteilles DE GAZ

Le gaz sortant des bouteilles peut être source de suffocation en cas de concentration dans l'espace de soudage (bien ventiler).

Le transport doit être fait en toute sécurité : bouteilles fermées et la source de courant de soudage éteinte. Elles doivent être entreprises verticalement et maintainues par un support pour limiter le risque de chute.

Fermer la bouteille entre deux utilisations. Attention aux variations de température et aux expositions au soleil.

La bouteille ne doit pas etre en contact avec une flamme, un arc electrique, une torche, une pince de masse ou toutes autres sources de chaleur ou d'incandescence.

Veiller à la tener éloignée des circuits électriques et de soudage et donc ne jamais souder une bouteille sous pression.

Attention lors de l'ouverture du robinet de la bouteille, il faut éloigner la tête la robinetterie et s'assurer que le gaz utilisé est approprié au procédé de soudage.

SECURITE ÉLECTRIQUE

Le réseau électrique utilisé doit impérativement avoir une mise à la terre. Utiliser la taille de fusible recommandaee sur le tableau signalétique.

Une décharge électrique peut être une source d'accident grave direct ou indirect, voire mortel.

Ne jamais toucher les parties sous tension à l'intérieur comme à l'extérieur de la source de courant sous-tension (Torches, pince, cables, electrodes) car celles-ci sont branchées au circuit de soudage.

Avant d'ouvrir la source de courant de soudage, il faut la déconnecter du réseau et attendre 2 minutes afin que l'ensemble des condensateurs soit déchargé.

Ne pas toucher en même temps la torche ou le porté-électrode et la pince de masse.

Veiller à changer les câbles et torches, par des personnes qualifiées et habitées, si ceux-ci sont endommagés.

Dimensionner la section des cables en fonction de l'application. Toujours utiliser des vêtements secs et en bon état pour s'isoler du circuit de soudage. Porter des chaussures isolantes, quel que soit le milieu de travail.

CLASSIFICATION CEM DU MATÉRIEL

Ce matériel de Classe A n'est pas prévu pour être utilisé dans un site résidentiel où le courant électrique est fourni par le réseau public d'alimentation basse tension. Il peut y avoir des difficultés potentielles pour assurer la compatibilité electromagnétique dans ces sites, à cause des perturbations conduites, aussi bien que rayonnées à fréquence radioélectrique.

Ce matériel n'est pas conforme à la CEI 61000-3-12 et est destiné à être raccordé à des reseaux bassé tension privés connectés au réseau public d'alimentation seulement au niveau moyen et haute tension. S'il est connecté à un réseau public d'alimentationasse tension, il est de la responsabilité de l'installateur ou de l'utilisateur du matériel de s'assurer, en consultant l'opérateur du réseau de distribution, que le matériel peut être connecté.

ÉMISSIONS ÉLECTROMAGNÉTIQUES

Le courant électrique passant à travers n'importe quel conducteur produit des champs électriques et magnétiques (EMF) localisés. Le courant de soudage produit un champ electromagnétique autour du circuit de soudage et du matériel de soudage.

Les champs electromagnétiques EMF peuvent perturber certains implants Médicaux, par exemple les stimulateurs cardiaques. Des mesures de protection doivent être prises pour les personnes portant des implants Médicaux. Par exemple, restrictions d'accès pour les passants ou une évaluation de risque individuelle pour les soudeurs.

Tous les soudeurs doivent utiliser les procédures suivantes afin de minimiser l'exposition aux champes électromagnétiques provenant du circuit de soudage:

• positionner les câbles de soudage ensemble - les fixer avec une attache, si possible;
• se positionner (torse et tête) aussi loin que possible du circuit de soudage;
• ne jamais enrouler les câbles de soudage autour du corps;
  ne pas positionner le corps entre les cables de soudage. Tenir les deux cables de soudage sur le même cote du corps;
• raccorder le cable de return à la piece mise en œuvre aussi proche que possible à la zone à souder;
• ne pas travailler à côté de la source de courant de soudage, ne pas s'assoir dessus ou ne pas s'y adosser;
• ne pas souder lors du transport de la source de courant de soudage ou du dévidoir.

Les porteurs de stimulateurs cardiaques doivent consulter un médecin avant d'utiliser ce matériel. L'exposition aux champes electromagnétiques lors du soudage peut avoir d'autres effets sur la santé que l'on ne connait pas encore.

DES RECOMMANDATIONS POUR ÉVALUER LA ZONE ET L'INSTALLATION DE SOUDAGE

Généralités

L'utilisateur est responsable de l'installation et de l'utilisation du matériel de soudage à l'arc suivant les instructions du fabricant. Si des perturbations electromagnétiques sont déteçées, il doit être de la responsabilité de l'utilisateur du matériel de soudage à l'arc de résoudre la situation avec l'assistance technique du fabricant. Dans certains cas, cette action corrective peut être aussi simple qu'une mise à la terre du circuit de soudage. Dans d'autres cas, it peut être nécessaire de construire un écran electromagnétique autour de la source de courant de soudage et de la piece entière avec montage de filtres d'entrée. Dans tous les cas, les perturbations electromagnétiques doivent être réduites jusqu'à ce qu'elles ne soient plus générantes.

Evaluation de la zone de soudage

Avant d'installer un matériel de soudage à l'arc, l'utilisateur doit évaluer les problèmes electromagnétiques potentiels dans la zone environnante. Ce qui suit doit être pris en compte:

a) la présence au-dessus, au-dessous et à côté du matériel de soudage à l'arc d'autres cables d'alimentation, de commande, de signalisation et de téléphone;
b) des récepteurs et transmetteurs de radio et télévision;
c) des ordinateurs et autres matériels de commande;
d) du matériel critique de sécurité, par exemple, protection de matériel industriel;
e) la santé des personnes voisines, par exemple,emploi de stimulateurs cardiaques ou d'appareils contre la surdite;
f) du matériel utilisé pour l'éthalonnage ou la mesure;
g) l'immunité des autres matériels présents dans l'environnement.

L'utilisateur doit s'assurer que les autres matériels utilisés dans l'environnement sont compatibles. Cela peut exiger des mesures de protection supplémentaires;

h) l'heure du jour où le soudage ou d'autres activités sont à exécuter.

La dimension de la zone environnante à prendre en compte dépend de la structure duBATIMENT et des autres activités qui s'y déroulent. La zone environnante peut s'étendre au-delà des limites des installations.

Evaluation de l'installation de soudage

Outre l'évaluation de la zone, l'évaluation des installations de soudage à l'arc peut servir à déterminer et résoudre les cas de perturbations. Il convient que l'évaluation des émissions comprend des mesures in situ comme cela est spécifique à l'article 10 de la CISPR 11. Les mesures in situ peuvent également permettre de confirmer l'efficacité des mesures d'atténuation.

RECOMMANDATIONS SUR LES METHODES DE REDUCTION DES EMISSIONS ELECTROMAGNETIQUES

a. Réseau public d'alimentation: Il convient de raccarder le matériel de soudage à l'arc au réseau public d'alimentation selon les recommendations du fabricant. Si des interférences se produit, il peut être nécessaire de prendre des mesures de prévention supplémentaires telles que le filtrage du réseau public d'alimentation. Il convient d'envisager de blinder le cable d'alimentation dans un conduit métallique ou équivalent d'un matériel de soudage à l'arc installé à demeure. Il convient d'assurer la continuitye électrique du blindage sur toute sa longueur. Il convient de raccarder le blindage à la source de courant de soudage pour assurer un bon contact électrique entre le conduit et l'enveloppe de la source de courant de soudage.
b. Maintenance du matériel de soudage à l'arc : Il convient que le matériel de soudage à l'arc soit soumis à l'entretien de routine suivant les recommendations du fabricant. Il convient que tous les accès, portes de service et capots soient fermés et correctement verrouillés lorsque le matériel de soudage à l'arc est en service. Il convient que le matériel de soudage à l'arc ne soit modifié en aucune façon, hormis les modifications et réglages mentionnés dans les instructions du fabricant. Il convient, en particulier, que l'éclateur d'arc des dispositifs d'amorgage et de stabilisation d'arc soit régle et entretenu suivant les recommendations du fabricant.
c. Câbles de soudage : Il convient que les câbles soient aussi courts que possible, placés l'un pres de l'autre à proximé du sol ou sur le sol.
d. Liaison equipotentielle : Il convient d'envisager la liaison de tous les objets métalliques de la zone environnante. Toutefois, des objets métalliques reliés à la pierce à souder accroissant le risque pour l'opérateur de chocs électriques s'il touche à la fois ces éléments métalliques et l'électrode. Il convient d'isoler l'opérateur de tels objets métalliques.
e. Mise à la terre de la pièce à souder : : Lorsque la pièce à souder n'est pas reliée à la terre pour la sécurité électrique ou en raison de ses dimensions et de son emplacement, ce qui est le cas, par exemple, des coques de navire ou des charpentes métalliques de bâtiments, une connexion raccordant la pièce à la terre peut, dans certains cas et non systématiquement, réduire les émissions. Il convient de veiller à éviter la mise à la terre des pieces qui pourrait accroître les risques de blessure pour les utilisateurs ou endommager d'autres matériels électriques. Si nécessaire, il convient que le raccordement de la pièce à souder à la terre soit fait directement, mais dans certains pays n'autorisant pas cette connexion directe, il convient que la connexion soit faite avec un condensateur approprié choisi en fonction des réglementations nationales.
f. Protection et blinding: La protection et le blinding sélectifs d'autres cables et matériels dans la zone environnante peuvent limiter les problèmes de perturbation. La protection de toute la zone de soudage peut être envisagée pour des applications spéciales.

TRANSPORT ET TRANSIT DE LA SOURCE DE COURANT DE SOUDAGE

La source de courant de soudage est équipée d'une poignée supérieure permettant le portage à la main. Attention à ne pas sous évaluer son poids. La poignée n'est pas considérée comme un moyen d'élingage.

Ne pas utiliser les cables ou torche pour déplacer la source de courant de soudage. Elle doit être déplacée en position verticalie.

Ne pas faire transiter la source de courant au-dessus de personnes ou d'objets.

Ne jamais soulever une bouteille de gaz et la source de courant en même temps. Leurs normes de transport sont distinctes.

INSTALLATION DU MATÉRIEL

• Mettre la source de courant de soudage sur un sol dont l'inclinaison maximum est de 10^ .
• Prévoir une zone suffisante pour aérer la source de courant de soudage et acceder aux commandes.
• Ne pas utiliser dans un environnement responsable des poussières métalliques conductrices.
• La source de courant de soudage doit être à l'abri de la pluie battante et ne pas être exposée aux rayons du soleil.

Le matériel est de degré de protection IP21, signifiant :

• une protection contre l'accès aux parties dangereuses des corps solides de diam >12.5 mm et,

• une protection contre les chutes verticales de gouttes d'eau

Les câbles d'alimentation, de rallonge et de soudage doivent être totalement déroulés afin d'éviter toute surchauffe.

Le fabricant n'assume aucune responsabilité concernant les dommages provoqués à des personnes et objets dus à une utilisation incorrecte et dangereuse de ce matériel.

ENTRETIEN / CONSEILS

Lentretien ne doit etre effectue que par une personne qualifie. Un entretien annuel est conseil.
- Couper l'alimentation en débranchant la prise, et attendre deux minutes avant de travailler sur le matériel. A l'intérieur, les tensions et intensités sont élevées et dangereuses.
- Régulierement, enlever le capot et dépoussier à la soufflette. En profiter pour faire vérifier la tenue des connexions électriques avec un outil isolé par un personnel qualifié.
- Contrôler régulièrement l'état du cordon d'alimentation. Si le cable d'alimentation est endommagé, il doit être remplaçé par le fabricant, son service après-vente ou une personne de qualification similaire, afin d'éviter tout danger.
- Laisser les ouïes de la source de courant de soudage libres pour l'entrée et la sortie d'air.
- Ne pas utiliser cette source de courant/tension de soudage pour dégeler des canalisations, recharger des batteries/accumulateurs ou démarrer des moteurs.

Il est recommendé d'utiliser les câbles de soudage fournis avec l'appareil afin d'obtenir les réglages optimum du produit.

DESCRIPTION

Le PROTIG 160 DC est un poste de soudure Inverter, portable, ventilé, pour soudage à l'électrode enrobée (MMA) et à électrode réfractaire (TIG Lift) en courant continu (DC). En MMA, il soude tout type d'électrode : rutile, inox, fonte, basique. Il fonctionne sur une alimentation électrique monophasée 230V. En TIG, il soude la plupart des métaux sauf l'aluminum et ses alliages. Il est protégé pour le fonctionnement sur groupes electrogènes (Alim 230 V +- 15%).

DESCRIPTION DU MATÉRIEL (I)

1- Connectique gaz de la torche
2- Douille de Polarité Positive
3- Douille de Polarité Négative
4- Connecteur gâchette

5- Clavier
6- Câble d'alimentation (2.2 m)
7- Raccord gaz

1- Afficheur
2-Voyant mode « soudage à l'électrode » (MMA)
3-Voyant mode « soudage à l'électrode réfractaire» (TIG)
4- Sélecteur valeur + ou -

5- Bouton sélection-validation
6- Voyant de protection thermique
7- Bouton de mise en marche - veille

ALIMENTATION-MISE EN MARCHE

• Ce matériel est livré avec une prise 16 A de type CEE7/7 et ne doit être utilisé que sur une installation électrique monophasée 230 V (50 - 60 Hz) à trois fils avec un neutre relié à la terre.

Le courant effectif absorbe (I1eff) est indiqué sur l'appareil, pour les conditions d'utilisation maximes. Vérifier que l'alimentation et ses protections (fusible et/ou disjoncteur) sont compatibles avec le courant nécessaire en utilisation. Dans certains pays, il peut être nécessaire. de changer la prise pour permettre une'utilisation aux conditions maximales. Utiliser de préférence une prise 20 A en'utilisation intensive.

• La mise en marche s'effectue par une pression sur la touche « ON / VEILLE »

L'appareil se met en protection si la tension d'alimentation est supérieure à 265V.

Pour indiquer ce défaut, l'afficheur indique

Le fonctionnement normal reprend une trentaine de seconde après que la tension d'alimentation soit revenue dans sa plage nominale.

BRANCHEMENT SUR GROUPE ÉLECTROGÉNE

Ce matériel peut fonctionner avec des groupes électrogènes à condition que la puissance auxiliaire réponde aux exigences suivantes :
- La tension doit être alternative, régée comme spécifiée et de tension crête inférieure à 400 V,
- La fréquence doit être comprise entre 50 et 60 Hz.
Il est impératif de vérifier ces conditions, car de nombreux groupes électrogènes produit des pics de haute tension pouvant endommager le matériel.

SOUDAGE A L'ÉLECTRODE ENROBEE (MODE MMA)

• Brancher les cables porte electrode et pince de masse dans les connecteurs. Respecter les polarités indiquées sur l'emballage des electrodes.
• Respecter les règles classiques du soudage.

Votre apparéil est muni de 3 fonctionnalités spécifique aux Inverters :

Le Hot Start (mode régliable, cf ci-dessous) procure une surintensité en début de soudage.

L'Arc Force délivre une surintensité qui évite le collage lorsqu'électrode rentre dans le bain.

L'Anti-Sticking you permit de decoller facilement votre electrode sans la faire rougir en cas de collage.

Activation du mode MMA et réglage de l'intensité :

• Sélectionner la position MMA (2) avec le sélecteur (5) en appuyant jusqu'à ce que levoyant MMA soit allumé.
• Régler l'intensité souhaïée (afficheur (1)) grâce aux touches (4).

Hot start réglabe :

Le Hot Start est régblale de 0 à 60% , dans la limite de 160 A.

Conseils : Hot start faible, pour les toles fines et Hot start elevé pour les métaux difficiles à souder (pièces sales ou oxydées)

Pour régler le Hot Start, suivre les étapes suivantes :

Le soudage TIG DC requiert une protection gazeuse (Argon).

Pour souder en TIG, suivre les étapes suivantes :

1. Connecter la pince de masse sur la polarité positive (+).
2. Brancher la torche sur la polarité négative (-), sur le connecteur DIN et sur le connecteur GAZ.
3. Raccorder le tuyau de gaz à l'arrière du poste au manodétendeur de la bouteille de gaz.
4. Sélectionner la position TIG (3) avec le sélecteur (5) en appuyant jusqu'à ce que le voyant TIG soit allumé.
5. Régler l'intensité souhaitée (afficheur (1)) grâce aux touches (4), selon l'épaissieur à souder (30A/mm).

6. Régler le débit de gaz sur le manodétendeur de la bouteille de gaz.

7. Pour amorcer :

a- Toucher l'electrode sur la piece à souder, appuyer sur la gachette.

b- Relever l'electrode 2 à 5 mm de la pierce à souder

1. En fin de soudure : Relachement gachette, evanouissement, post gaz.

Réglage de l'évanouissement de l'arc

Activation de la fonction :

Cela correspond en fin de soudure au temps nécessaire après relachement pour la baisse progressive du courant de soudage jusqu'à l'arrêt de l'arc. Cette fonction permet d'éviter les fissures et les cratères de fin de soudure.

Pour l'activer, procéder comme suit:

1- Appui bref sur le selecteur (5).
2- Levoyant « TIG » clignote et l'afficheur indique la durée de l'évanouisseur.
3- Régler le temps d'évanouissement souhaité de 0 à 10 sec (afficheur (1)) grâce aux touches (4).
4- Valider la valeur souhaitee en pressant sur le selecteur (5). Le voyant TIG est allumé en continu.

Combaisons conseillées / affutage electrode

↓↑	Courant (A)	Ø Electrode (mm)	Ø Buse (mm)	Débit (Argon I/mn)
0.3 - 3 mm	5 - 75	1	6,5	6 - 7
2.4 - 6 mm	60 - 150	1.6	8	6 - 7
4 - 8 mm	100 - 200	2	9.5	7 - 8

Pour un fonctionnement optimal vous devez utiliser une électrode affuêtée de la manière suivante :

$$ L = 2, 5 \times d. $$

Connecteur de commande gâchette

2, 4 et 5 : non connectés.

ANOMALIE, CAUSE, REMÉDE

Anomalies		Causes	Remèdes
MMA-TG	L'appareil ne délivre pas de cou-rant et levoyant jaune de défaut thermique est allumé (6).	La protection thermique du poste s'est enclenchée.	Attendre la fin de la période de refroidissement, environ 2 min. Levoyant (6) s'éteint.
	L'afficheur est allumé mais l'appa-reil ne délivre pas de courant.	Le cable de pince de masse ou porté électrode n'est pas connecté au poste.	Vérifier les branchements.
	Le poste est alimenté, vous res-sentez des picotements en posant la main sur la carrosserie.	La mise à la terre est défectueuse.	Contrôler la prise et la terre de votre installation.
	Le poste soude mal	Erreur de polarité	Vérifier la polarité conseillée sur la boîte d'électrode.
	Lors de la mise en route, l'afficheur indique - - - .	La tension d'alimentation n'est pas respectée (230 V +/-15%)	Vérifier votre installation électrique ou votre groupe électrogène
TIG	Arc instable	Défaut provenant de l'électrode en tungstène	Utiliser une électrode en tungstène de taille appropriée
			Utiliser une électrode en tungstène correctement préparée
		Débit de gaz trop important	Réduire le débit de gaz
	L'électrode en tungstène s'oxyde et se ternit en fin de soudage	Zone de soudage.	Protégger la zone de soudage contre les courants d'air.
		Problème de gaz, ou coupure pré-maturée du gaz	Contrôler et serrer tous les rac-cords de gaz. Attendre que l'élec-trode refroidisse avant de couper le gaz.
	L'électrode fond	Erreur de polarité	Vérifier que la pince de masse est bien reliée au +

La garantie couvre tous defauts ou vices de fabrication pendant 2 ans, à compter de la date d'achat (pièces et main d'oeuvre).

La garantie ne couvre pas :

• Toutes autres avaries dues au transport.
• L'usure normale des pieces (Ex.: câbles, pince, etc.).
• Les incidents dus à un mauvais usage (erreur d'alimentation, chute, démontage).
• Les pannes liées à l'environnement (pollution, rouille, poussière).

En cas de panne, returner l'appareil à votre distributeur, en y joignant :

• un justificatif d'achat dated (ticket de sortie de caisse, facture...)
• une note explicative de la panne.

WARNING - SAFETY RULES

GENERAL INSTRUCTIONS

El Hot Start pourrait regularse:

*Les facteurs de marche sont réalisés selon la norme EN60974-1 à 40^ et sur un cycle de 10 min.

Lors d'utilisation intensive (> au facteur de marche) la protection thermique peut s'enclenchée, dans ce cas, l'arc s'éteint et le témoin | s'allume.

Laissez le matériel alimenté pour permettre son refroidissement jusqu'à annulation de la protection.

La source de courant de soudage déscrit une caractéristique de sortie tombante.
