Type de produit	Cuisinière à bois
Marque	PANADERO
Modèle	SAPHIR ECODESIGN
Puissance nominale	7,1 kW
Rendement	81,1 %
Dimensions (H x L x P)	810 x 563 x 396 mm
Poids	95 kg
Volume de chauffe approximatif	280 m³
Diamètre de sortie fumée	150-153 mm
Dimensions de la porte	485 x 361 mm
Longueur maximale des bûches	55 cm
Combustibles autorisés	Bois sec (<20% humidité), briquettes de bois pressé
Émissions de CO	0,10 %
Température des fumées	241 °C
Tirage minimum de la cheminée	11,8 Pa
Distance minimale aux matériaux combustibles	80 cm
Matériaux principaux	Corps en acier (4+3 mm), grille en fonte, peinture résistante à 800°C
Norme	EN 13240:2001 + A2:2004
Garantie	5 ans (hors pièces d'usure : vitre, grille, poignées)
Entretien	Nettoyage régulier de la vitre, des conduits de fumée et vidange du cendrier
Sécurité	Ne pas obstruer les ouvertures d'aération, tenir les enfants à distance, utiliser le gant fourni
Installation	Doit être réalisée par un professionnel qualifié

FOIRE AUX QUESTIONS - SAPHIR ECODESIGN PANADERO

Quel type de combustible utiliser dans le poêle SAPHIR ECODESIGN ?

Utilisez exclusivement du bois sec avec un taux d'humidité inférieur à 20 % ou des briquettes de bois pressé. Ne brûlez jamais de déchets ménagers, plastiques ou produits gras.

Comment allumer correctement le poêle ?

Placez des brindilles et du petit bois sec en monticule avec 1-2 allume-feux en dessous. Allumez, fermez la porte et ouvrez le tirage au maximum. Une fois le feu bien pris, réglez l'intensité avec le tirage d'air inférieur.

Quelle est la puissance et le rendement de ce poêle ?

La puissance nominale est de 7,1 kW avec un rendement de 81,1 %. Cela permet de chauffer un volume d'environ 280 m³.

Quelles sont les dimensions et le poids du SAPHIR ECODESIGN ?

Hauteur : 810 mm, largeur : 563 mm, profondeur : 396 mm. Poids : 95 kg. Dimensions de la porte : 485 x 361 mm, sortie fumée : 150-153 mm.

Quelle distance de sécurité respecter par rapport aux matériaux combustibles ?

Maintenez une distance minimale de 80 cm de tout matériau combustible (meubles, murs, rideaux). Le poêle doit être installé sur un sol non inflammable.

Comment entretenir la vitre du poêle ?

Nettoyez la vitre quotidiennement avec un nettoyant spécial poêle. N'utilisez jamais d'eau. Ne nettoyez jamais l'appareil en fonctionnement.

Que faire en cas de surchauffe ?

Fermez immédiatement le tirage d'air pour réduire l'intensité du feu. Si le problème persiste, consultez le fabricant.

Puis-je utiliser du bois humide ?

Non. Le bois humide (plus de 20 % d'humidité) provoque une mauvaise combustion, encrasse la vitre et les conduits, et produit du goudron. Utilisez uniquement du bois sec.

Quelle est la durée de garantie et que couvre-t-elle ?

La garantie est de 5 ans à compter de la date d'achat. Sont exclus : la vitre, la grille en fonte et les poignées. Les frais de transport restent à la charge du client.

L'installation doit-elle être faite par un professionnel ?

Oui, l'installation doit être réalisée par un professionnel qualifié conformément aux réglementations nationales et locales. Une installation incorrecte peut compromettre la sécurité et le fonctionnement.

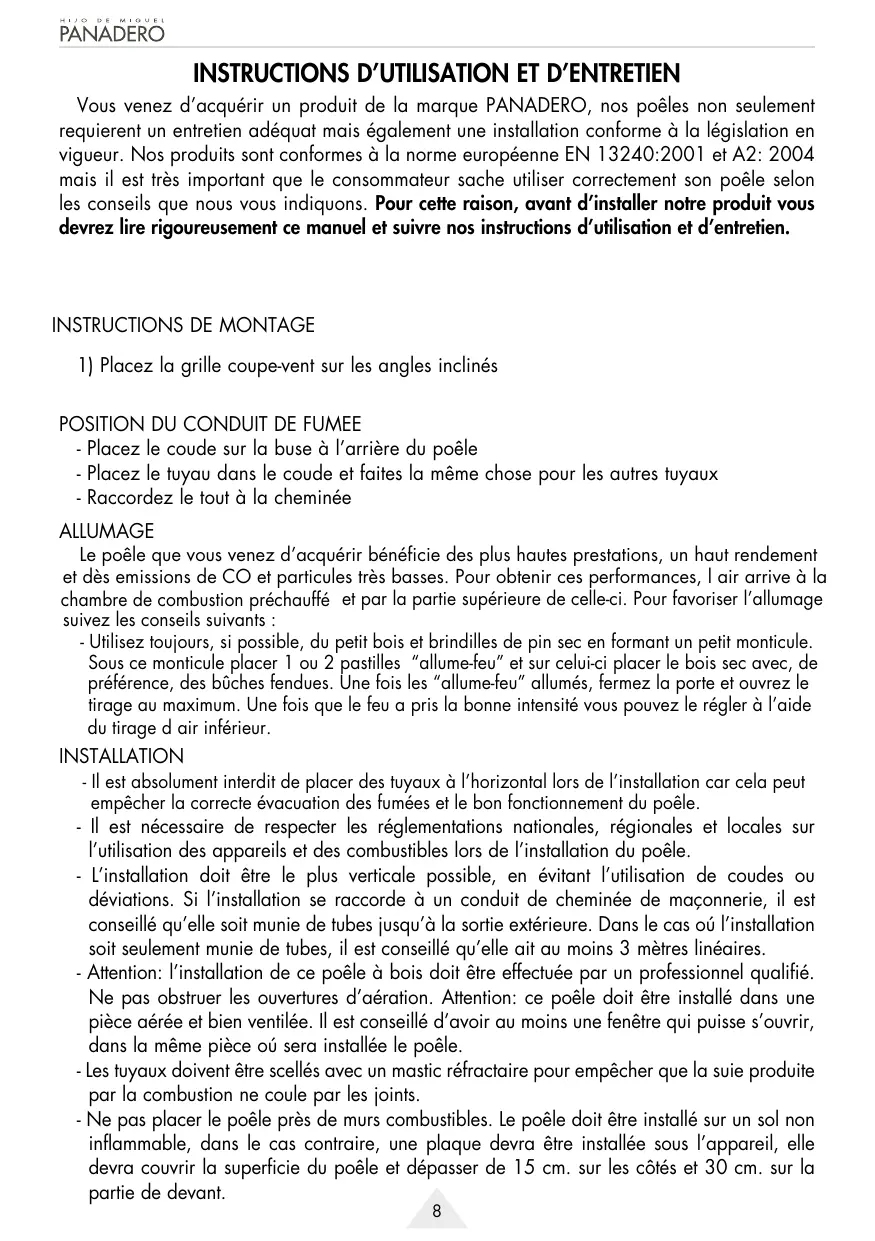

MODE D'EMPLOI SAPHIR ECODESIGN PANADERO

Le bois : une énergie écologique

Le bois est une énergie renouvelable qui répond aux défis énergétiques et environnementaux du 21ème siècle.

Tout au long de sa vie, un arbre pousse grâce à la lumière du soleil, l'eau, les sels minéraux et le CO2. Il accumule de manière naturelle l'énergie solaire et nous offre l'oxygène indispensable à la vie.

La quantité de CO2 qui se dégage pendant la combustion du bois n'est pas supérieure à celle qui serait émise lors de sa décomposition naturelle. Nous sommes donc devant un type d'énergie qui respecte le cycle naturel de millions d'années. La combustion du bois n'augmente pas le CO2 dans l'environnement, c'est une énergie écologique qui ne participe pas à l'effet de serre.

Avec nos poêles, le bois se brûle proprement et ne laisse aucune résidu. La cendre du bois représente un engrais de haute qualité, riche en sels minéraux.

En achetant un poêle à bois, vous aidez l'environnement, vous aurez un chauffage économique et vous pourrez accéder à ce spectacle des flammes qu'aucun autre type de chauffage peut offrir.

Vous venez d'acquérir un produit de la marque PANADERO, nos poêles non seulement requièrent un entretien ajustat mais également une installation conforme à la législation en vigueur. Nos produits sont conformes à la norme européenne EN 13240:2001 et A2: 2004 mais il est très important que le consommateur sache utiliser correctement son poêle selon les conseils que nous vous indiquons. Pour cette raison, avant d'installer notre produit vous devrez lire rigoureusement ce manuel et suivre nos instructions d'utilisation et d'entretien.

Instructions de montage

1) Placez la grille coupe-vent sur les angles inclinés

Position du conduit de FUMEE

• Placez le coude sur la buse à l'arrière du poêle
• Placez le tuyau dans le coude et faites la même chose pour les autres tuyaux. Raccordez-le tout à la cheminée.

Allumage

Le poêle que vous venez d'acquérir bénéficiait des plus hautes prestations, un haut rendement et des émissions de CO et particules très basses. Pour obtenir ces performances, l'air arrivé à la chambre de combustion préchauffé et par la partie supérieure de celle-ci. Pour favoriser l'allumage, suivez les conseils suivants :

• Utilisez toujours, si possible, du petit bois et brindilles de pin sec en formant un petit monticule. Sous ce monticule placer 1 ou 2 pastilles "allume-feu" et sur celui-ci placer le bois sec avec, de préférence, des buches fendues. Une fois les "allume-feu" allumés, fermez la porte et ouvrez le tirage au maximum. Une fois que le feu a pris la bonne intensité vous pouvez le régler à l'aide du tirage d'air inférieur.

Installation

• Il est absolument interdit de placer des tuyaux à l'horizontal lors de l'installation car cela peut empêcher la correcte évacuation des fumées et le bon fonctionnement du poèle.
• Il est nécessaire de respecter les réglementations nationales, régionales et locales sur l'utilisation des appareils et des combustibles lors de l'installation du poèle.
• L'installation doit être le plus verticale possible, en évitant l'utilisation de coudes ou déviations. Si l'installation se raccorde à un conduit de cheminée de maçonnerie, il est conseillé qu'elle soit munie de tubes jusqu'à la sortie extérieure. Dans le cas où l'installation soit seulement munie de tubes, il est conseillé qu'elle ait au moins 3 mètres linéaires.
• Attention: l'installation de ce poèle à bois doit être effectuée par un professionnel qualifié. Ne pas obstruer les ouvertures d'aération. Attention: ce poèle doit être installé dans une pièce aérée et bien ventilée. Il est conseillé d'avoir au moins une fenêtre qui puisse s'ouvrir, dans la même pièce où sera installé le poêle.
• Les tuyaux doivent être scellés avec un mastic réfractaire pour empêcher que la suie produite par la combustion ne coule par les joints.
• Ne pas placer le poèle pres de murs combustibles. Le poèle doit être installé sur un sol non inflammable, dans le cas contraire, une plaque devra être installée sous l'appareil, elle devra couvrir la superficie du poèle et dépasser de 15 cm. sur les côtes et 30 cm. sur la partie de devant.
• Pendant le fonctionnement, éloignez du poèle, toute matière pouvant être altérée par la chaleur
• Il est important de prévoir le facile accès pour le nettoyage de l'appareil, du conduit de fumée et de la cheminée. Si vous pensez placer votre poèle près d'un mur non inflammable, nous vous conseillons de laisser une distance minimum pour faciliter les opérations de nettoyage.
• Ce poêle n'est pas fait pour être installé dans un système de cheminée comparti avec d'autres appareils.
• L'appareil doit être installé sur un sol ayant une capacité de portante ajustée. Si la construction ne répond pas à cette exigence, il faudra adopter les mesures nécessaires (par exemple en installant une plaque de distribution de charge).

Combustible

• Utilisez comme combustible du bois sec, en veillant à ce qu'il ne dépasse pas 20% le degré d'humidité. Sachez qu'un bois ayant 50% ou 60% d'humidité ne chauffe pas, il a une très mauvaise combustion, il crée beaucoup de goudron, il dégage une vapeur d'eau excessive et il produit des sédiments excessifs dans l'appareil, la vitre et les conduits de fumée. Vous pouvez également utiliser des briquettes de bois pressé.
• Allumez le feu avec des pastilles prévues à cet effet, ou avec l'aide de papier et brindilles. N'utilisez jamais d'alcool à brûler ou de produits similaires.
• Ne brûlez pas de déchets ménagers, matières plastiques ou de produits gras qui polluent l'environnement et provoquent des risques de feu de cheminée par encrassement du conduit.

Fonctionnement

• Lors des premiers allumages, il est normal que de la fumée se dégage. Cela est dû au fait que certains composants de la peinture anticalorifique brûlent en même temps que s'adère le pigment au poèle. Nous conseillons d'aérer abondamment la pièce jusqu'à ce que cela disparaisse.
• Le poêle n'est pas prévu pour fonctionner « porte ouverte ».
• Pour l'allumage du poèle il est recommandé d'utiliser du papier, des pastilles d'allumage et des brindilles. Une fois que le feu commence à prendre de l'intensité, ajoutez pour la première charge deux morceaux de bois de 1 à 1,3 Kg. Pendant cette phase d'allumage, les tirages d'air doivent être complètement ouverts.
• Une fois que le feu commence à prendre de l'intensité, régler l'intensité du feu en fermant plus ou moins les tirages d'air.
• Pour atteindre la puissance nominale de l'appareil, vous ne devez utiliser une quantité approximative de 2 Kg. de bois (deux buches d'environ 1 Kg.) en intervalles d'une heure. Les buches doivent être disposées horizontalement en laissant un petit espace entre chacune d'elles afin d'assurer une correcte combustion. Vous ne devez pas recharger de combustible libre ou apparemment avant que la charge antérieure ne se soit consummée et qu'il reste seulement le lit de braises nécessaire à la reprise de la combustion.
• Pour arriver à une combustion au ralenti, vous devrez régler l'intensité du feu par les tirages d'air. Ceux-ci devront rester toujours libres d'accès pour permettre une bonne circulation de l'air de combustion.
• Cet apparéil est prévu pour fonctionner de manière discontinue avec des temps de recharge de combustible.
• Il est normal que le joint en fibre de verre se désintègre. Bien que le poêle puisse fonctionner sans le joint, nous vous recommandons de le changer chaque saison.
• Le tiroir sert à retenir les cendres. Videz-le régulièrement sans attendre qu'il se remplisse trop afin d'éviter que se détériore la grille.

Sachez que jusqu'à 24 heures après, les cendres peuvent être encore chaudes.

• N'ouvrez pas la porte de l'appareil brusquement afin d'éviter que la fumée ne sorte. N'ouvrez jamais la porte sans avoir ouvert avant le registre. Ouvrez la porte seulement quand vous devez charger le poèle avec le combustible ajustat.
• La vitre, les pièces en laiton et l'appareil en général peuvent atteindre des températures élevées, attention aux risques de brûlures lors de l'utilisation. Pour manipuler ces pièces, utilisez le gant fourni avec le poèle.
• Tenez éloignés les jeunes enfants pour éviter des brûlures lors de l'utilisation.
• Si le démarrage du poêle cause certains problèmes (intersaison, cheminée froide...). Vous pouvez allumer un feu d'appoint avec du papier froissé, ce qui aidera à mettre en marche le poêle.
• Dans le cas de surchauffe, fermez le tirage d'air pour réduire l'intensité du feu.
• Dans le cas de mauvais fonctionnement, fermez le tirage d'air et consultez le fabricant.

Entretien

• Un nettoyage quotidien de la vitre permet d'éviter le dépôt de suie sur le verre. Utilisez pour cela un nettoyant spécial vendu dans le commerce. N'utilisez jamais d'eau. Ne tentez jamais de nettoyer votre poêle en fonctionnement.
• Il est aussi très important de nettoyer régulièrement les conduits de fumée de l'appareil et vous devrez vous assurer l'absence de blocage avant de remettre en marche l'appareil après une période prolongée de non allumage.
• Chaque début de saison, il est important qu'un professionnel réalise l'entretien de votre installation.
• Dans le cas d'un incendie de cheminée, si vous le pouvez, fermez les tirages d'air et contactez immédiatement les autorités.
• Toute pièce de rechange doit être recommandée par le fabricant.

Garantie

Cet appareil est un produit de qualité qui a été fabriqué avec le plus grand soin. Si malgré tout, vous constatez une anomalie, commencez par demander conseil au revendeur. Si ce dernier n'est pas en mesure de vous solutionner le problème, il nous contactera et, si la situation l'exige, nous enverra l'appareil. Le délai de garantie étant de cinq ans à compter de la date d'achat, nous nous engageons à remplacer notamment les pièces défectueuses pendant ce délai. Néanmoins, les frais de transport sont à la charge du client.

Si l'intérieur de la chambre de combustion subit des déformations, ILA est du a une surchauffe de I'appareil et donc n'est pas couvert par la garantie

Étant donné que ce dispositif a été testé par un laboratoire agréé, ne sont pas couverts par la garantie les pièces suivantes :

-Vitre -La grille en fonte -Poignées (de la porte et tirage)

À l'intérieur de l'emballage se trouve une fiche de contrôle de qualité, nous vous prions de la remettre au revendeur en cas de réclamation.

Mesures et characteristiques

• Hauteur 810 mm
• Largeur 563 mm
• Profondeur 396 mm
• Poids 95 Kg
• Porte d'entrée bois. 485 x 361 mm Sortie fumée 150-153 mm
• Corps en acier de 4 + 3 mm. Grille en fonte
• Peinture résistante à 800 °C
• Buches jusqu'à 55 cm
• Puissance nominale 7.1kW - Rendement 81.1%
• Émission de CO 0.10%
• Tirage minimum de la cheminée pour puissance nominale 11.8 Pa
• Débit massique des fumées 6.2 g/s - Température des fumées 241°C
• Distance par rapport aux materiaux combustibles adjacents 80 cm -Volume de chauffe (aprox.) 280 m3

DIN EN 13240: 2001 & A2: 2004 & AC: 2007

Émission de CO par les produits de combustion 0.10%

Températures des produits de combustion 241°C

Distance par rapport aux matériaux combustibles 80 cm

Concentration de poussières à 13% d'O2....37.08 mg/Nm³

Type de combustible : Bois et briquettes

SPF santé publique, sécurité de la chaine alimentaire et environnement, direction générale de l'environnement

AR s polluants des appareils de chauffage alimentés en combustible solide

Fabricant:
Nom du fabricant	PANADERO DENIA SL
Adresse du fabricant	AVENIDA 5 NORTE 13-1502007 ALBACETE SPAIN
Nom de son mandataires établi dans la Communauté française	PANADERO DENIA SL

Produit(s):
Type de combustible	Renewable – Solid Fuel
Type of products	Solid fuel-fired room heater NBN EN 13240
Puisance	7.1	KW
Modèle	SAPHIR Ecodesign
Type	PANADERO DENIA SL
N° CE	18690

Niveau d'émission:
EFF	%
CO Non Continuous	.1 % or mg/Nm3 or gr/Nm3	NBN EN 13240
PM Non Continuous	37.08 % or mg/Nm3 or gr/Nm3	NBN EN 13240
EFF Non Continuous	81.1 %	NBN EN 13240

informationssupplémentaires :
le nom de l'organisme agréé	CTIF
Numéro de rapport	TD 4706; TD 4706P
les coordonnées de la personne habilité à signer la déclaration	Miguel PANADERO
le lieu et la date de la déclaration	04-06-2018 02007 ALBACETE
Informations environnementales concernant les combustibles solides recommends	Utilisez comme combustible du bois sec, en veillant à ce qu'il ne dépasse pas 20% le degré d'humidité. Sachez, qu'un bois ayant 50% ou 60% d'humidité ne chauffe pas, il a une très mauvaise combustion, il create beaucoup de goudron, il dégage une vapeur d'eau excessive et il produit des sédements excessifs dans l'appareil, la vitre et les conduits de fumée. Vous pouvez également utiliser des briquettes de bois présse.
Informations environnementales concernant les combustibles solides non-recommendés	Ne brûlez pas de déchets menagers, matières plastiques ou de produits gras qui polluent l'environnement et provoquent des risques de feu de cheminée par encrasissement du conduit. Nous certifions par la présence que la série des appareils spécifique ci-après est conforme au modèle

Nous certifions par la présente que la série des appareils spécifiée ci-après est conforme au modèle type décrit dans la déclaration de conformité CE, qu'elle est fabriquée et mise sur le marché conformément aux exigences définies dans l'arrêté royal du polluants des appareils de chauffage alimentés en combustible solide.
