BEDIENUNGSANLEITUNG SAPHIR ECODESIGN PANADERO

GEBRAUCHS- UND WARTUNG SANLEITUNG p. 20

INSTRUKCJA UZYTKOWANIA I KONSERWACJI. p. 24

EXTENSION OF CERTIFICATE p. 28

Nutrients / Éléments nutritifs / Nutrientes / Brandstoffen / Nutrientes / Elementi nutritivi / Heizmaterial / Opal

Cenizas - Abono / Cendres - Engrais / Ashes - Fertilizer / Ceneri - Fertilizzante / As / Cinzas - Fertilizante / Asche / Popiol

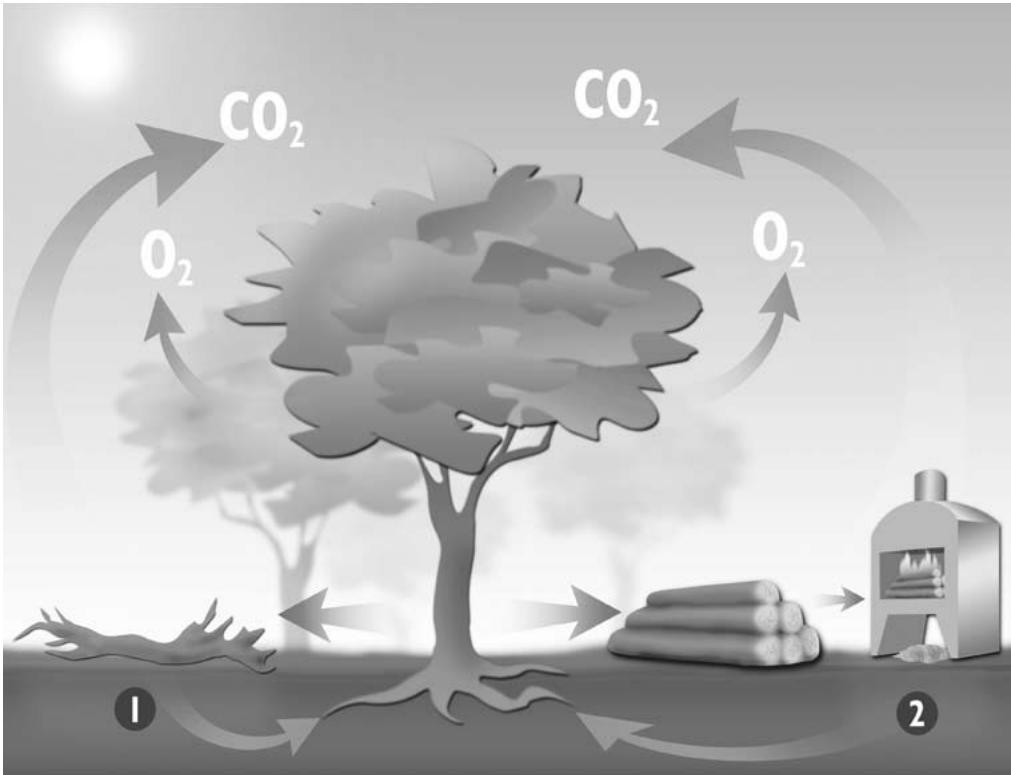

Holz: ein ökologischer Brennstoff

Holz ist eine ernneuberbare Energiequelle, die den Anforderungen 21. Jahrhunderts an Energiegewinnung und Umweltschutz gerecht wird.

Ein Baum wachst durch Sonnenlicht, Wasser, Mineralsalze und Kohlendioxid. Auf diese Weise speichert er im Laufe seines Lebens Sonnenenergie und stellt uns Sauerstoff zum Atmen zur Verfugung.

Die Menge an CO2, die beim Verbrennen von Holz abgegeben wird, entspricht der beim natürlichen Zerfall freigesetzten Menge. Es handelt sich also um eine Energieform, die sich in den natürlichen Kreislauf von Jahrmillionen einfügt. Die Verbrennung von Holz führt nicht zur Erhöhung des Kohlendioxid-Anteils in der Atmosäre und stellt eine ökologische Energieform dar, die nicht zum Treibhauseffekt beiträgt.

Unsere Ofen ermöglich ein sauberes und rückstandsfreies Verbrennen von Holz. Holzasche ist ein hochwertiger, mineralreicher Dürger. Durch den Kauf eines Holzofens tragen Sie zum Schutz der Umwelt bei und erstenne eine costengünstige Hezung, die in Ihrheim wie keine andere Heizungsart für ein behagliches und romantisches Ambiente sorgt.

GEBRAUCHS- UND WARTUNGSANLEITUNG

Sie haben sogeben ein Produkt der Marke PANADERO gekauft.itte beachten Sie herein der Wartungsanleitung auch die gesetzlichen Vorschriften bei der Aufstellung unserer Öfen. Unsere Produkte erfüllen die Anforderungen der europäischen Norm EN 13240:2001 und der US-Norm A2:2004. Unumganglich ist jedoch eine korrekte Verwendung Ihres Ofens gemäß den nachstehenden Anweisungen. Lesen Sie dazuitte vor der Aufstellung des Ofens dieser Handbuch aufmerksam durch und befolgen Sie unsere Gebrauchs- und Wartungsanleitung.

MONTAGEANLEITUNG

1) Setzen Sie das Brandschutzblech auf die schrägen Winkel.

POSITION DES RAUCHROHRS

• Stecken Sie das Bogenstück auf den Rauchanschluss des Ofens.
• Stecken Sie das Rauchrohr auf das Bogenstück und die weiteren Rohre darauf.
  -SchlieBen Sie das Rauchrohr am Kamin an.

ANFEUERUNG

Der Kaminofen den Sie erworben haben, bietet Ichnen die besten Vorteile, eine hohe Leistung und sehr niedrige CO- und Partikelemissionen. Um diese Vorteile zu erzielen, ist die Luft welche in die Verbrennungskammer eindringt bereits vorgeheizt. Diese Luft zieht durch den oberen Teil des Ofens rein. Um die Anfeuerung zu verbessern, konnen Sie folgende Schritte folgen:

• Verwenden Sie, soweit möglich, keine getrockene Holzscheite. Am besten eignet sich das Kieferholz. Bilden Sie mit den Holzscheiten eine petite Kuppe und legen Sie darunter 1 oder 2 Feueranzündungs Tabletten. Darüber bilden Sie wie bereits erwähn't eine petite Kuppe mit den getrockten Holzscheiten. Sobald die Anzündungs Tabletten angefeuert sind, schliessen Sieitte die Tur des Ofens und schieben den Hebel fur die Luftregulierung komplett auf. Wenn die Scheite dann angefeuert sind und eine angemessene Verbrennung erreichen, konnen Sie das Feuer mit dem Hebel fur die Luftinfuhr regulieren.

INSTALLATION

Es ist absoluter unsagt die Rohre in horizontaler Richtung zu instalieren, da dies den Rauchabzug verhindern wird und dadurch die korrekte Handhabung des Ofens nicht gewährleistet ist.

• Informieren Sie sich über die regional geltenden Bauvorschriften bevor Sie mit der Montage beginnen.
• Die Installation sollte so vertikal wie möglich, unter Vermeidung von Rohrbögen und Abzweigen erfolgen. Falls der Ofen an einen gemauerten Kaminschacht angeschlossen wird, sollen den Rauchrohre nach Möglichkeit im gesamten Kamin verlegt werden. Ausschlusslich mit den Rauchrohren durchgeführte Installationen sollen eine Länge von mindestens 3 m ohne Krümmung aufweisen.
• Achtung: Die Installation des Ofensarf nur von einem Fachmann durchgefuhrt werden.
  Achten Sie darauf, dass die Luftungsöffnungen immer frei bleiben.
• Achtung: Der Ofen davon nur in Räumlichkeiten mit ausreichender Lüftung installiert werden.
• Die Verbindungsfugen zwischen den Rohren sind mit einer feuerfesten Dichtungsmasse abzudachten, sodass kein Russ austreten kann.

• Stellen Sie den Ofen nicht in der Höhe von Wänden aus brennbarem Material auf. Stellen Sie den Ofen nach Möglichkeit auf einen feuerfesten Boden auf. Falls der Boden nicht feuerfest ist, ist zwischen Ofen und Boden eine Unterlage vorzusehen, die auf beiden Seiten

• Der Ofen muss an einen separates Rauchzug angeschlossen werden, in den keine anderen Geräte einmüssen.

• Halten Sie alle Gegenstände aus nicht feuerfestem Material, wie Möbel, Vorhänge, Papier, Kleidung etc., vom brennenden Ofen fern. Angaben über den Mindestabstand zu brennbaren Materialien finden Sie auf der letzten Seite des Handbuchs.
• Der Ofenarf nur auf Boden mit einer ausreichenden Tragfahigkeit aufgestellt werden. Falls der vorhandene Boden diese Anforderung nicht erfüllt, sind geeignete Maßnahmen zu ergreifen (z.B.: Installation einer Lastverteilungsplatte).
• Ofen, Rauchrohr und Kamin müssen für die Reinigung zugänglich bleiben. Bei Aufstellung des Ofens in der Höhe einer feuerfesten Wand wird empfohlen, einen Mindestabstand für Reinigungserbeiten einzuhalten.

HEIZMATERIAL

• Heizen Sie den Ofen mit trockenem Brennholz (max. Feuchtigkeitsgrad: 20% ). Bedeken Sie, dass feuchtes Brennholz (mit 50% oder 60% Feuchtigkeit) kaum Heizwärme erzeugt, sehr schlecht verbrennt und darauf Teer sowie hohe Mengen an Wasserdampf freiibt und Ablagerungen am Gerät, dem Sichtfenster und in den Rauchrohren verursacht. Auch Holzbricks können mit diesen Ofen verheizt werden.
• Verwenden Sie zum Anzünden geeignete Ofenanzünder bzw. Papier und Kleinholz. Verwenden Sie auf keinen Fall Alkohol oder ähnliche Produkte zu dieser Zweck.
• Verbrennen Sie keinen Hausmüll, Plastikabfälle oder fetthaltige Produkte. Diese verschmutzen die Umwelt und können durch Verstopfen des Rauchabzugs Brandgefahr hervorrufen.

BETRIEB

• Wahlend der ersten Betriebsstunden ist mit einer gewissen Rauchentwicklung zu rechnen. Diese entsteht durch die Verbrennung bestimmer Bestandteile des Hitzscheutzantrichs. Dabei kommt es zum Einbrennen der Farbpigmente in die Ofenoberfläche. Daher wird empfohlen, für ausreichende Lüfung zu sorgen, bis dieser Vorgang abgeschlossen ist.
• Der Ofen ist nicht für den Betrieb mit geöffneter Ofentür konzipiert.
• Der Ofen ist für den diskontuierlichen Heizbetrieb mit Unterbrechungen zum Nachlagen von Brennstoff ausgelegt.
• Zum Anzünden wird die Verwendung von Papier und Kleinholz bzw. Ofenanzündern empfohlen. Nach dem Anzünden ist der Ofen vorerst mit zwei 1 bis 1,3 kg schweren Holzscheiten zu beschicken. Die Zuglappen des Ofens müssen damit vollständig geöffnet sein. Erforderlichenfalls kann zu Beginn auch die Aschenlade geöffnet werden.
• Sobald der Ofen gut brennt, schließen Sie die Aschenlade vollständig (falls Sie diese geöffnet haben) und regeln Sie die Brandstarke durch mehr oder weniger starkes Öffnen bzw. Schließen der Zuglappen.
• Zur Erreichung der Nennleistung des Ofens ist in Abständen von jeweils einer Stunde ca. 2 kg Brennholz (twee Holzsche zu jeweils etwas mehr als ein 1 kg) nachzulegen. Die Holzsche sind waagerecht mit einem leichten Abstand zueinander einzulegen, um eine gute Verbrennung zu gewährleisten. Warten Sie mit dem Nachlegen, bis das Brennholz im Ofen bis auf einen Glutrest verbrannt ist.

• Zur Erzielung einer langsamen Brandgeschwindigkeit ist die Brandstarke mit den Zuglappen entsprechend einzustellen. Die Zuglappen müssen immer für den Zutritt von Verbrennungsluft frei sein.

• Die Messingteilenehmen nach den ersten Heiztagen einen kupferfarbenen Ton an. Dies ist normal.

• Die Glasfaserdichtung des Sichtefenssters zerfällt mit der Zeit. Obwohl der Ofen auch ohne diese Dichtung betrieben werden kann, wird empfohlen, die Dichtung vor Beginn jeder Heizsaison zu ersetzen.
• Dieunte Schublade dient zum Entnehmen der Asche. Um Schäden am Feuerrost zu vermeiden, leeren Sie diese regelmäßig aus, bevor sie zu voll ist. Vorsicht: Die Asche kann bis zu 24 Stunden nach dem Abbrennen noch heiß sein.
• Öffnen Sie die Ofentür nur langsam, um das Austreten von Rauch zu vermeiden. Öffnen Sie die Ofentür niemals bei geschlossenen Zuglappen. Die Ofentür solle nur zum Nachlegen von geeignetem Heizmaterial geöffnet werden.
• Sichtfenster, Messingteile sowie der Ofen insgesamt können sehr hohe Temperaturen erreichen. Vorsicht: Verbrennungsgefahr! Verwenden Sie zum Anfassen der genannten Teile den mitgelieferten Handschuh.
• Halten Sie Kinder vom brennenden Ofen fern, um Brandverletzungen zu vermeiden.
• Falls das Anzüden Schwierigkeiten bereitet (in der Übergangszeit, bei kaltem Schornstein etc.), kann vor dem Einlagen von Holz ein kleines Feuer mit zerknülltem Papier entfacht werden.
• Bei Überhitzung des Ofens schließen Sie die Zuglappen, um die Brandstarke zu verringn.
• Sollten Probleme beim Betrieb des Ofens auftreten, schreiben Sie die Zuglappen und wenden Sie sich an den Hersteller.

WARTUNG

• Es wird empfohlen, das Sichtfenster regelmäßig zu reinigen, damit es nicht vom Russ geschwärt wird. Zu diesen Zweck sind im Handel Spezialreiniger erhältlich. Verwenden Sie dazu niemals Wasser. Versuchen Sie nie, den Ofen während des Heizbetriebs zu reinigen.
• Auch die Rauchrohranschlüsse sind regelmäßig zu reinigen und nach einem längeren Stillstand des Ofens vor Inbetriebnahme desselben auf frei en Rauchdurchzug zu überprüfen. Vor Beginn der Heizsaison sollte die Installation von einem Fachmann überprüft werden.
• Bei einem Kaminbrand schlieben Sie nach Möglichkeit die Luftzufuhr und verständigen Sie umgehend die Feuerwehr.
• Verwenden Sie ausschließlich vom Hersteller empfohlene Ersatzteile.

GEWÄHRLEISTUNG

Der von Ohnen gekaufte Ofen ist ein sorgfältig hergestelltes, hochwertiges Produkt. Sollen Sie davon irgend einen Schaden feststellen, so setzen Sie sichitte mit dem Handler in Verbindung. Falls der Handler das Problem nicht offen kann, wird er sich mit uns in Verbindung setzen und ggf. den Ofen einsenden. Unser Unternehmen ersetzt alle schadhaften Teile bis fünf Jahre ab Kaufdatum gratis. Die Transportkosten gehen jedoch zu Lasten des Kunden.

Da把这些GerätgetestewurdevonemenziftiziertenLaborwerden diefolgendenTeile nicht durchdieGarantieabgedeckt:

• Scheibe
  -Rundrost
  -Griffe,Knöpf,etc.

Im Inneren der Verpackung befindet sich ein Qualitätskontrollblatt. Wir bitten Sie,这点 im Reklamationsfall dem Handler auszuhändigen.

ABMESSAGENUNGEN UND TECHNISCHE DATEN

- Höhe	810 mm
- Breite	563 mm
- Tiefe	396 mm
- Gewicht	95 Kg
- Feuerungstür	485 x 361 mm
- Rauchanschluss	150-153 mm
- Ofenkörper aus 4+3mm dickem Stahl
- Feuerrost aus Gusseisen
- Hitzeschutzmanstrich bis 800 °C hitzebeständig
- Glaskeramikfenster hitzebeständig bis 750 °C
- Holzscheite bis 55 cm Höhe

- Nennheizleist	7.1kW
- Wirkungsgrad	81.1 %
- CO-gehalt	0.10 %
- Erforderl. Zug zur Erreichung der Nennleistung	11.8 Pa
- Abgasmassenstrom	6.2 g/s
- Abgastemperatur	241 °C
- Mindestabstand zu brennbaren Materialien	80 cm
- Beheizbarer Raum (ca.)	280 m3

CE DIN EN 13240: 2001 & A2: 2004 & AC: 2007	HIJO DE MIGUEL PANADERO P.I. CAMPOLLANO AVENIDA 5°, 13-15 02007 ALBACETE -SPAIN
KAMINOFEN Δ R"SAPHIR/BONDOUFLE"……17 UNABHÄNGIGER OFEN FÜR FESTBRENNSTOFFE CERTIFICATE N°……TD 4706/ TD 4706 P LEISTUNGSERKLÄRUNG……18690/18691 NOTIFIZIERENT STELLE……1677
Nennleistung……7.1 kW Wirkungsgrad……81.1% CO-gehalt……0.10% Abgastemperatur……241°C Mindestabstand zu brennbaren Materialien 80 cm Brennstoffe……Brennholz und Holzbriketts

INSTRUKCJA UZYTKOWANIA I KONSERWACJI

FÖD Volksgesundheit, Sicherheit der Nahrungsmittelkette und Umwelt Generaldirektion Umwelt

KE 12. Oktober 2010 regelt Mindestanforderungen an die Energieeffizienz und Emissionen von Schadstoffen Heizungen für feste Brennstoffe angetriebene

Hersteller:
Name des Herstellers	PANADERO DENIA SL
Adresse des Herstellers	AVENIDA 5 NORTE 13-1502007 ALBACETE SPAIN
Name seines in der Gemeinschaftansässigen Bevollmächtigten	PANADERO DENIA SL

Produkt(e):
Kraftstofftyp	Renewable – Solid Fuel
Produktentyp	Solid fuel-fired room heater NBN EN 13240
Motorleistung	7.1	KW
Modell	SAPHIR Ecodesign
Typ	PANADERO DENIA SL
EG-Nr.	18690

Emissionswerte:
EFF	%
CO Non Continuous	.1 % or mg/Nm3 or gr/Nm3	NBN EN 13240
PM Non Continuous	37.08 % or mg/Nm3 or gr/Nm3	NBN EN 13240
EFF Non Continuous	81.1 %	NBN EN 13240

Besonderes:
Name der anerkannten Einrichtung	CTIF
Berichtsnummer	TD 4706; TD 4706P
Kontaktangaben der Person, die zur Unterzeichnung der Erklärung ermächtigt ist	Miguel PANADERO
Ort und Datum der Erklärung	04-06-2018 02007 ALBACETE
Umwelt Informationen über feste Brennstoffe empfohlen	Heizen Sie den Ofen mit trockenem Brennholz (max. Feuchtigkeitsgrad: 20%). Bedenken Sie, dass feuchtes Brennholz (mit 50% oder 60% Feuchtigkeit) kaum Heizwärme erzeugt, sehr schlecht verbrennt und damit Teer sowie hohe Mengen an Wasserdampf freiigt und Ablagerungen am Gerät, dem Sichtfenster und in den Rauchrohren verursacht. Auch Holzbrickets konnen mit diesen Ofen verheizt werden.
Umwelt Informationen über feste Brennstoffe nicht empfohlen	Verbrennen Sie keinen Hausmüll, Plastikabfälle oder fetthaltige Produkte. Diese verschmutzen die Umwelt und konnen durch Verstopfen des Rauchabzugs Brandgefahr hervorrufen.

Wir bestätigen mit diesen Schreiben, dass die Baureihe der Geräte die hierunter angegebenen ist, im Einklang stehen mit dem Modell das in der Konformitätserklärung beschrieben ist, das es hergestellt und auf dem Markt gebracht wird entsprechend den Anforderungen des koniglichen Erlass vom 12. Oktober 2010 welches Mindestleistungsanforderungen und Emissionen von Schadstoffen für die mit Festbrennstoffen betriebenen Heizungen festlegt.

TÜV Rheinland®

CERT

ISO 9001

HIJO DE MIGUEL

PANADERO

P.I. CAMPOLLANO

AVENIDA 5°，13-15

02007 ALBACETE - SPAIN
