100 XS Max - Trottinette électrique URBAN GLIDE - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Trottinette électrique URBANGLIDE 100 XS Max
Caractéristiques techniques principales	Vitesse maximale de 25 km/h, autonomie jusqu'à 20 km
Alimentation électrique	Batterie lithium-ion rechargeable
Dimensions approximatives	Longueur : 100 cm, Largeur : 40 cm, Hauteur : 110 cm
Poids	12 kg
Compatibilités	Compatible avec les accessoires URBANGLIDE
Type de batterie	Batterie lithium-ion
Tension	36 V
Puissance	Moteur de 250 W
Fonctions principales	Éclairage LED, klaxon, système de freinage à disque
Entretien et nettoyage	Nettoyer avec un chiffon humide, vérifier régulièrement les freins et les pneus
Pièces détachées et réparabilité	Disponibilité de pièces détachées sur demande
Sécurité	Casque recommandé, respect des règles de circulation
Informations générales utiles	Poids maximum de l'utilisateur : 100 kg, garantie de 2 ans

FOIRE AUX QUESTIONS - 100 XS Max URBAN GLIDE

Comment charger la batterie de l'URBANGLIDE 100 XS Max ?

Branchez le chargeur fourni dans la prise de charge située sur le scooter. Assurez-vous que le chargeur est bien connecté et que la lumière indicatrice s'allume pour indiquer que le chargement est en cours.

Quelle est l'autonomie maximale de l'URBANGLIDE 100 XS Max ?

L'URBANGLIDE 100 XS Max a une autonomie maximale d'environ 25 km, selon les conditions de conduite et le poids du conducteur.

Comment régler la hauteur du guidon ?

Pour régler la hauteur du guidon, dévissez la vis de serrage, ajustez la hauteur souhaitée et revissez la vis de serrage pour sécuriser la position.

Que faire si le scooter ne s'allume pas ?

Vérifiez d'abord si la batterie est chargée. Si la batterie est chargée et que le scooter ne s'allume toujours pas, vérifiez les connexions électriques et consultez le manuel pour d'autres étapes de dépannage.

Comment plier l'URBANGLIDE 100 XS Max pour le transport ?

Pour plier le scooter, tirez sur le mécanisme de pliage situé sur le guidon et abaissez le guidon jusqu'à ce qu'il soit complètement plié. Assurez-vous que le scooter est verrouillé en position pliée.

Quelles sont les limites de poids pour l'URBANGLIDE 100 XS Max ?

Le poids maximum recommandé pour l'URBANGLIDE 100 XS Max est de 100 kg.

Comment effectuer l'entretien régulier de mon URBANGLIDE 100 XS Max ?

Pour l'entretien régulier, vérifiez la pression des pneus, nettoyez le scooter après utilisation, et assurez-vous que toutes les vis et boulons sont bien serrés.

Est-ce que l'URBANGLIDE 100 XS Max est étanche ?

L'URBANGLIDE 100 XS Max n'est pas entièrement étanche, mais il est résistant à l'eau. Évitez de l'exposer à des pluies fortes ou à des flaques d'eau.

Comment régler la vitesse de l'URBANGLIDE 100 XS Max ?

La vitesse peut être ajustée à l'aide du tableau de bord. Utilisez les boutons pour sélectionner le mode de vitesse souhaité.

Comment remplacer les pneus de l'URBANGLIDE 100 XS Max ?

Pour remplacer les pneus, retirez les boulons de la roue avec une clé à molette, enlevez le pneu usé, et installez le nouveau pneu en inversant le processus.

MODE D'EMPLOI 100 XS Max URBAN GLIDE

URBANGLIDE est une marque importée par la société PACT GROUP, Localisée au 33 rue du Ballon - 93160 Noisy Le Grand - France

Urbanglide.fr

Urbanglide

Urbanglide Channel

Sécurité et précaution

Merci de dire attentivement le manuel avant d'utiliser le produit, veuillez prendre connaissance des risques et des conseils de sécurité présents dans le manuel. L'utilisation d'un produit électrique peut être dangereux si l'utilisateur n'est pas vigilant. La mauvaise utilisation et le non-respect des consignes de sécurité ne met pas en cause l'entreprise en cas d'accident. L'utilisateur doit faire preuve d'auto-jugement et de bon sens pour détecter les dangers évventuels. Veuillez vérifier les règlementations et les lois en vigueur dans votre pays pour savoir où et comment utiliser votre produit légalément. Vous devez respecter les règles et les lois applicables aux vehicules et aux piétons.

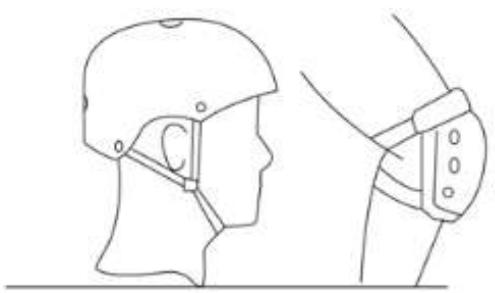

- Equipement de protection

Veillez à toujours porter les équipements de sécurité suivants :

Casqueapprovédetcertifiéenfonctiondevoretelocalisation
- Genouillères et couidières
- Tee-shirt à manches longues et un pantalon long
Gants
- Des chaussures avec des semelles en caoutchouc, ne jamais conduire pieds-nus ou en sandale.

Vérifiez d'avoir les lacets faits, et de les maintainir le plus loin possible des roues et du système interne.

Conseil conducteur

L'utilisateur ne doit pas faire plus de 120kg , la taille et le poids ne certifient pas pleinement que l'utilisateur aura une entière maitrise du vehicule. Il est de votre responsabilité de vous assurer que l'ensemble des utilisateurs ont bien conscience des risques. L'âge recommendé pour l'utilisation de ce produit est de 12 ans. Il est de votre responsabilité de mettre un enfant plus jeune en prénant en compte ses compétences, sa maturité, sa capacité et suivre les règles. Ne touche pas le moteur ou les freins du produit juste après son utilisation, ces parties peuvent être extrémement chaudes.

- Procedures et conditions de conduite

Veuillez vérifier les lois et les règles en vigueur dans votre pays avant d'utiliser le produit. En France, la vitesse linéaire sur sol plan et une personne n'excédant pas la charge maximale admissible est de 25km / h . Regardez autour de vous lorsque vous utilisez le produit, et prétez attention à tous les risques éventuels. Il est important de respecter les droits et les propriétés de chacun. Pour toute sécurité n'enclenchez pas l'accelérateur si vous n'êtes pas sur le produit. Ce produit n'est pas conçu pour faire des sauts, des figures acrobatiques et des dérapages. Ne conduisez jamais sur des routes, pres de vehicule, d'escaliers, de collines, de piscine ou d'autre cours d'eau. Veuillez maintainir le guidon avec vos deux mains. Ne montez jamais à plus d'une personne sur le produit. Veillez à garder vos doigts et toutes autres parties du corps loin des parties pouvant chauffer durant l'utilisation (Frein, moteur, chaine). N'utiliser jamais le produit avec un lecteur audio, ou avec votre smartphone a la main.

Ne jamais utiliser le produit pour tirer quelques chose sous peine d'abimer les composants et d'util la batterie. Ne mettez jamais le produit en contact avec de l'eau, les composants électriques peuvent s'endommager et créé une situation dangereuse.

Roulez uniquement sur des surfaces plates et solides. Evitez les surfaces avec du gravier, des trous, de la glace, qui peuvent entrainer une perte de contrôle du produit. Ne roulez pas la nuit ou dans des zones ou la visibilité est réduite. Ne roulez pas non plus en interieur, dans des endroits ou la moquette et les tapis peuvent vous gérer. Le niveau de pression acoustique d'émission pondéré A au poste de conduite ne dépasse pas 70dB(A). La valeur totale des vibrations auxquelles est exposée le système main bras ne dépasse pas 2.5m / s^2 ,la valeur moyenne quadratique maximale pondérée en fréquence de l'accelération à laquelle est exposée l'ensemble du corps ne dépasse pas 0.5m^2 . (Precision de mesure incertaine)

Après chaque utilisation, vérifie que chaque piece est bien à sa place, et qu'elle n'est pas endommagée. Avant chaque utilisation, vérifie les points suivants :

• Les freins sont en bon état de fonctionnement
• Tous les composants sont en état et bien à leurs places
• Les pièces ayantprésentés des anomalies lors de la dernière utilisation ont bien été réparées ou changées selon les conditions du fabricant.

Les personnes qui disposent d'un suivi Médical ou d'un traitement tels que : les personnes cardiaques, les femmes enceintes, les personnes non responsables, les personnes qui ont un problème au dos ou au cou, ne doivent pas se servir du produit.

Utilisation du chargeur

Avant d'utiliser le produit, il est nécessaire de le charger. Une longue charge peut être nécessaire avant la première utilisation. Veuillez-vous fier auvoyant的前提 sur l'indicateur de batterie. Il est possible de charger cette batterie à tout moment afin d'assurer une puissance constante, il n'est pas nécessaire d'attendre que la batterie soit entierement vide pour la mesure en charge. Veuillez ne pas utiliser le chargeur d'autres marques, ceux-ci peuvent endommager la batterie de votre produit. Il est important de charger cette batterie au moins une fois tous les 3 mois, même si vous ne vous servez pas du produit, afin de lui assurer un cycle de vie normal. Evitez les chocs et le contact avec l'eau, il s'agit de facteurs non-pris en charge par la garantie pouvant endommager la batterie. Le chargeur fourni est « intelligent», il est pensé pour s'arrêté à 100% de la charge et ne pas endommager la batterie. Le chargeur doit être en parfait état à chaque utilisation, vérifie les fils, l'état des embouts et des connecteurs. Si le produit ne charge pas, il se peut que le chargeur soit défectieux, il est alors nécessaire de le changer. Le chargeur doit être utilisé uniquement par unadulte, il est important de le débrancher des deux côts lorsqu'il ne charge pas.

- Batterie

Veuillez ne pas stocker la batterie a des températures trop extrêmes. En dessous de 30^ et au-dessus de 0^ . Si vous n'utilise pas votre produit durant 60-90 jours, il se peut que la batterie soit moins performante qu'au début. Cette perte d'autonomie est due au manque d'utilisation et n'est donc pas pris en charge par la garantie. A la fin de son cycle, la batterie doit être jetée séparément des déchets génériques non différentiés. Jetez les batteries dans les conteneurs prévus à cet effet. La recupération et le recyclage des batteries contribuent à la protection de l'environnement et à la conservation des ressources matérielles. Ce produit contient une batterie au Li-ion, l'extinction d'un éventuel incendie doit se faire à partir d'un extincteur à poudre (Incendie classe D).

Entretien

Veuillez stocker votre produit dans un endroit sec et sans poussière, et évitez de le laisser trop longtemps dans un espace humide ou sous le soleil. Pour nettoyer votre apparéil, utilisez un chiffon humide et un détergent doux. N'utilisez pas d'alcool, d'essence, de kerosène ou d'autres solvanst chimiques corrosifs, pour nettoyer votre apparéil, ce qui endommagerait son appearance et sa structure.

Vérifiez constamment l'etat des composants de votre produit, si une partie est endommagée, veuillez la remplaçer avant d'utiliser le produit. Si une piece n'est pas en état de fonctionner, vous risquez de tomber et de vous blesser.

Transport

Si vous souhaitez transporter votre produit, ainsi que sa batterie, en avion ou via d'autres moyens de transport, veuillez contacter préalablement les autorités locales compétentes et le transporteur afin de vous informer sur les éventuelles interdictions et limites de transport. Les batteries au lithium sont considérées comme dangereux dans de nombreux pays. Veuillez-vous assurer avant un voyage, que l'accès et le transport soient autorisés. Le droit international interdit le transport par avion des batteries au lithium.

Utilisation du produit

Pour allumer votre produit, appuyez sur le bouton Power situé sur votre guidon. Pour avancer, appuyez sur l'accelérateur situé également sur votre guidon. Placez vos deux pieds sur le produit et pressez la gâchette d'accelération. Pour freiner utiliser les freins manuels situés sur le guidon. Vous pouvez également utiliser le garde boue arrêté, si votre produit en est équipé. Avant chaque utilisation, veuillez vérifier que les roues ne sont pas enconnbées, que les freins fonctionnent. Afin d'effectuer certains régles de base notamment le jeu de la commande de frein, venez découvert nos videos tutoriels disponibles sur notre chaine YouTube : URBANGLIDE CHANNEL.

L'utilisation de ce type de produit sur de longue durée peut entrainer des vibrations qui peuvent être désagréables, faites des pauses régulièrement. Pour prévenir les autres usagers de votre présence, utilisez l'avertisseur sonore situé sur votre guidon, si votre produit en est équipé. Utilisez la LED avant pour éclairer votre chemin dans les lieuxsons. Lorsque vous stoppez votre produit, servez-vous de la béquille pour le stabiliser.

Rebus

CE PRODUIT CONTIENT DES BATTERIES LITHIUM QUI DOIVENT ETRE RECYCLEES DE FAÇON SURE : La batterie doit être retiree avant d'être mise au rebus. Avant toutes interventions, pensez à l'éteindre et la débrancher de la prise de courant.

Certaines pièces nécessitent un remplacement suivant le degré d'usure et son temps d'utilisation, vous pouvez vous procurer les pièces détachées à l'adresse suivante (Section RIDE 100 MAX):

https://boutique.urbanglide.com

Pièces détachées	Critères de réplacement	Critère d'acceptabilité	Méthode de réplacement	Références
Les roues	Perte de sa forme d'origine, présence de fissures, éclats ou tout autre signe d'usure		Vidéo en ligne sur YouTube Urbanglide Channel	3700092665060
Les disques de frein	Bruits anormaux lors d'un freinage, faisible épaisseur (<2.5mm)	Roulez à 15Km/h Freinez sur 1m, le produit doit s'arrêtier	Vidéo en ligne sur YouTube Urbanglide Channel	3700092664797
Les plaquettes de freins	Bruits anormaux lors d'un freinage ou bruits de frottement anormaux		Vidéo en ligne sur YouTube Urbanglide Channel	3700092664834
La câtable de commande des freins	Câble qui s'effiloche		Vidéo en ligne sur YouTube Urbanglide Channel	3700092665015
Bandes rétroréflchéissantes	Lorsque celle-ci se décolle		Vidéo en ligne sur YouTube Urbanglide Channel	Sur demande au service client
Roulements	Bruits anormaux		Contactez notre service client	Contactez notre service client

Le numéro de série dispose de l'année de fabrication en préfixe situé sur l'étiquette d'information de votre produit.

AAAAAMXXXXXXXXXXXXX

SECURITE

• Avant de conduire, prenez des mesures de sécurité, par exemple : portez des vêtements ou un équipement rétroréflchéissant, un casque, des genouillères, des coudières, etc.
• NE PAS conduire quand il pleut.

• NE PAS conduire avec deux personnes ou plus, il est convenable que pour un seul conducteur.
• Les personnes âgées de plus de 12 ans peuvent utiliser le produit, les femmes enceintes n'ont pas le droit d'utiliser la trottinette électrique.

• Charge maximale : 120 kg. ou pris des médicaments.

• NE PAS conduire après avoir bu

• NE PAS appeler ni écouter de la musique lorsque vous utilisez le scooter électrique.

• Faites attention à la route avec le barrageqr routier, le grs, les flaques, la boue, l'humidite, la glace et la neige, la pente (angle> 15 °), les escaliers, les zones sombres pendant la conduite.

• NE PAS utiliser dans une zone dangereuse, où une Explosion ou un incendie peut être provoqué par un object inflammable, explosif ou à la vapeur, de liquide, de poussière et de fibres.

• NE PAS conduire sur la route, chaussée ou trottoir (descendre et conduisez à la main sans utiliser le moteur, en agglomération utilisez les pistes et bandes cyclables lorsqu'il y en a, respecter le code de la route en vigueur dans le pays où vous roulez. Régulez votre vitesse, nous vous conseillons de rouler à la vitesse 2 (20km/h) et ne pas dépasser cette vitesse.

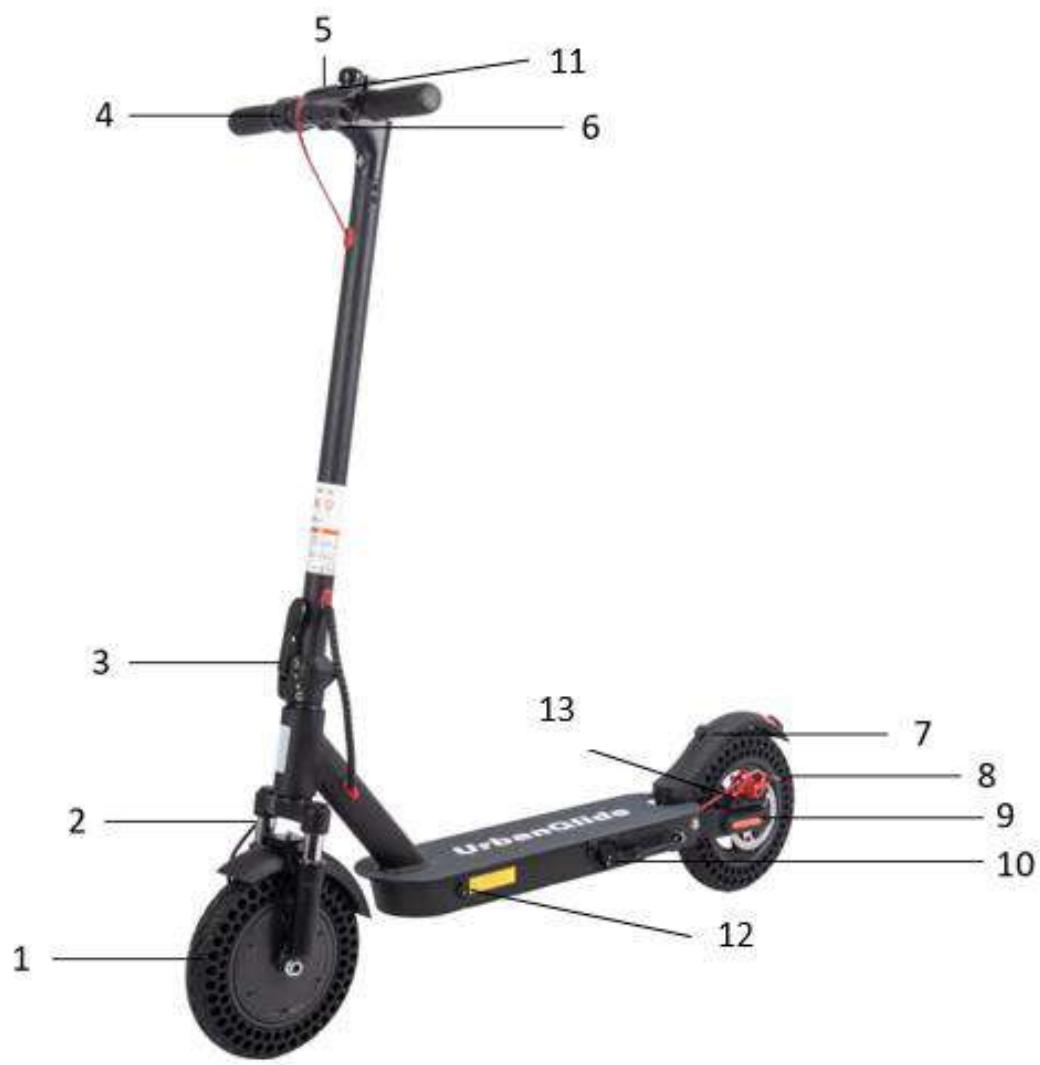

UTILISATION Les différentes parties

1	Roue motrice	6	Poiignée de frein
2	Suspension	7	Accroche de piage
3	Système de piage	8	Roue arrêté
4	Accélérateur	9	Frein à disque
5	Ecran	10	Béquille
11	Bouton allumage	12	Port de charge
13	Suspension arrêté

Pour avancer, placez vos deux pieds sur le plateau, et utilisez la gachette de droite sur votre guidon pour faire avancer votre trottinette.

Pour freiner, vous pouvez utiliser le levier de gauche pour utiliser le frein à disque, ou appuyez sur le garde boue arrêté pour utiliser le frein mécanique par fiction.

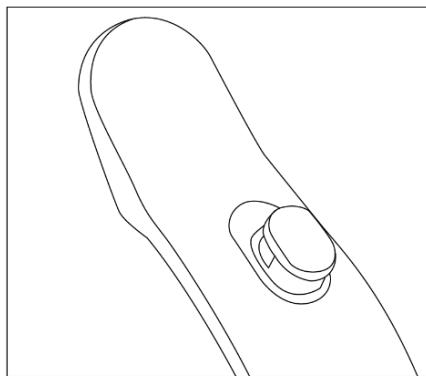

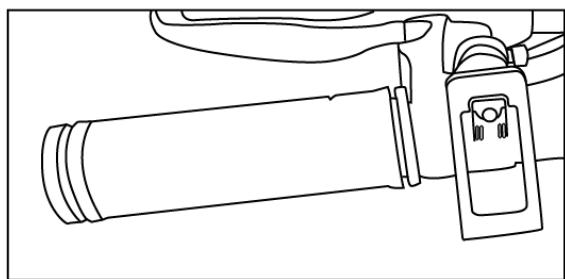

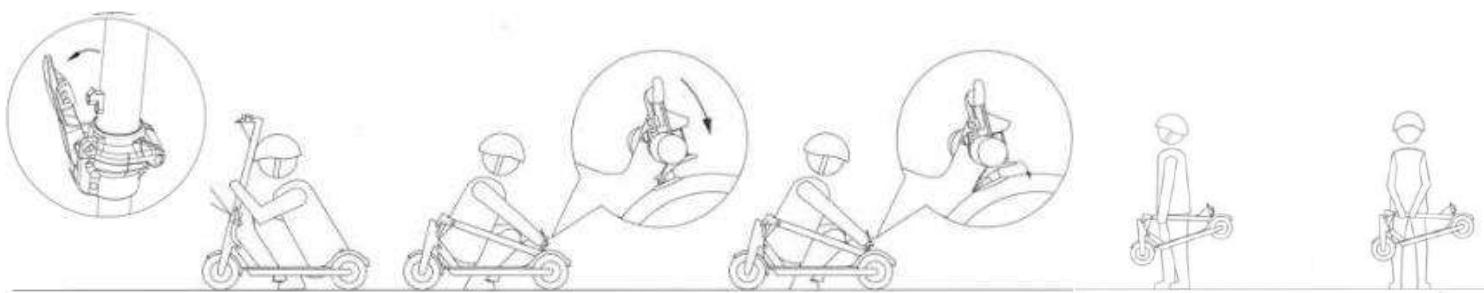

Les étapes du pliage

1. Éteignez la trottinette et rangez la béquille.
2. Appuyer sur le bouton situé sur le loquet et tirez ce dernier puis pliez la trottinette.
3. Continuez à plier jusqu'à ce que le crochet situé sur le guidon soit enclenché dans l'ouverture prévue à cet effet sur le garde-boue.
4. Vous pouvez porter votre trottinette à une ou deux mains comme sur le schéma cédssous.

ATTENTION : Ne pas se pincer les doigts en pliant le scooter !

Pourmaintenirvotrecrotinginettene modeplie,amenezlecrochetsituésurla gauche de vourcoguidon,jusqu'aucrochetsituésurlgarde bouarearriere de vourte trottinette.

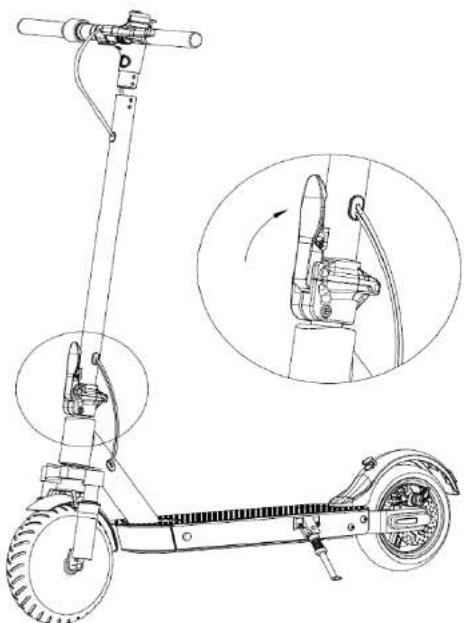

Les étapes du depliage

1. Pour déplier la trottinette, il faut d'abordmettre la trottinette droite puis appuyer sur le garde-boue pour décrocher le crochet, maintainir le plateau, lever le guidon jusqu'à l'emplacement de la potentie et fermer le loquet de piage/dépliage.

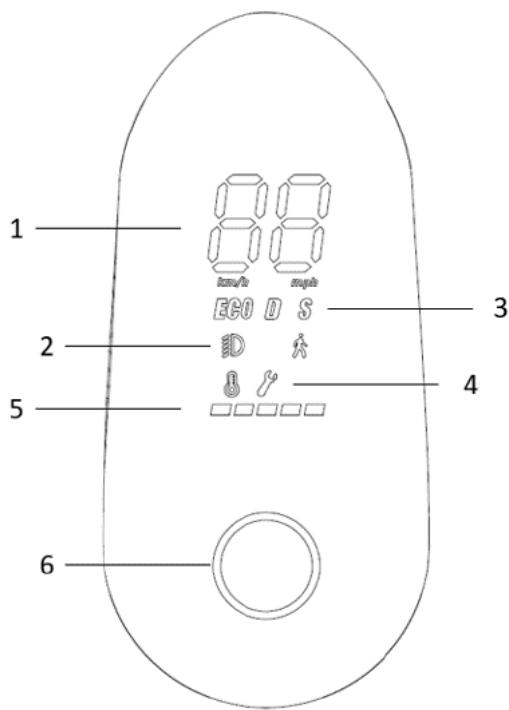

Utilisation de l'écran

1	Affiche la vitesse à laquelle vous roulez
2	Allumage de la luzière avant : Pour cela, appuyez brièvement une fois sur le bouton. Pour éteindre, répétez la même opération.
3	Niveau de vitesse : Il y a 3 modes de vittesses (ECO/D/S), appuyez 2 fois sur le bouton pour passer d'un mode de vitesse à un autre.
4	Message d'erreur
5	Niveau de batterie
6	Bouton On/Off

Utilisation du bouton On/Off :

1. L'indicateur de la batterie indique en temps réel le niveau de batterie restant.
2. Pour allumer la trottinette appuyez pendant 1 à 2 secondes sur le bouton On/Off. Idem pour l'éteindre.
3. Une fois allumée, appuyez une fois sur le bouton On/Off pour allumer la lumière avant. Appuyez 1 fois encore pour l'éteindre.

4. Pour changer les modes de vitesses « 1, 2 et 3 » appuyez 2 fois sur le bouton On/Off.

5. Vitesse 1 : vitesse maximale de 6km / h

6. Vitesse 2 : vitesse maximale de 15km / h
7. Vitesse 3 : vitesse maximale de 25km / h

8. Walk mode : Vitesse de marche 3km/h

9. Régulateur de vitesse : Appuyez 5 fois sur le bouton On/Off pour activer ce mode.

10. Pour changer entre le démarrage à zéro et le kickstart, appuyez 6 fois sur le bouton On/Off.

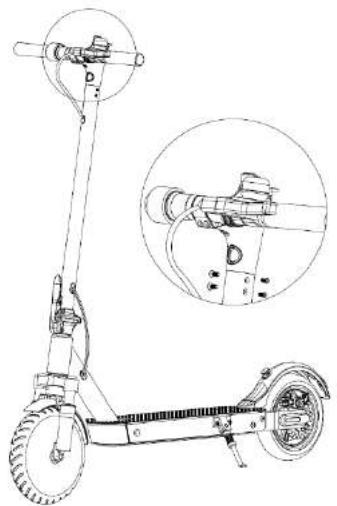

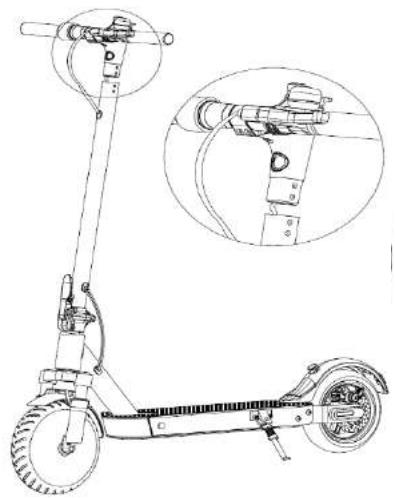

Montage du guidon

1. Entrez le guidon dans la potentie sans coincer les cables d'alimentation.

2. Fixez le guidon à l'aide des 4 vis fournis. Utilisez la clé M3 pour fixer votre guidon a votre trottinette. Assurez-vous qu'elle est bien fixé et que le guidon est stable avant d'utiliser votre trottinette.

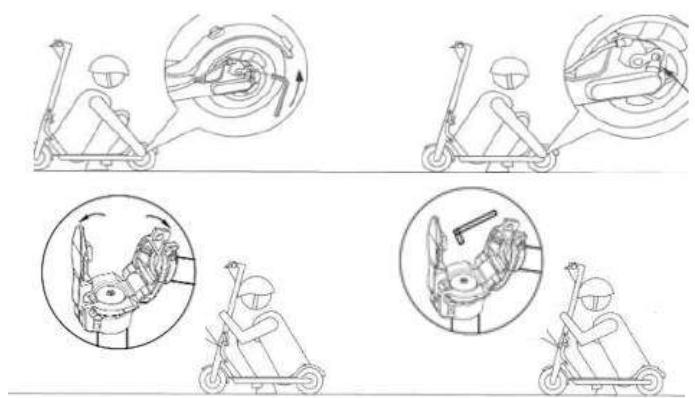

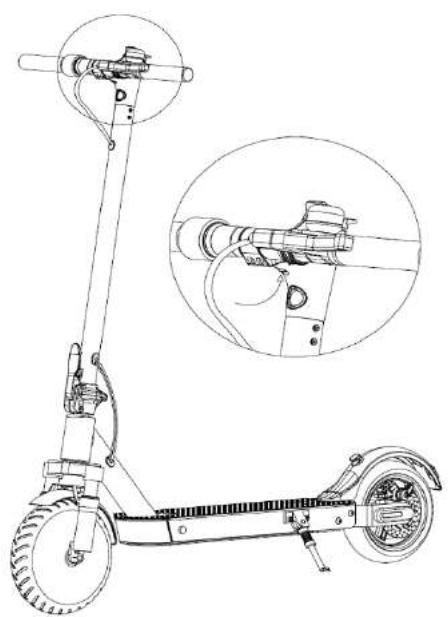

Maintenance potentence/frein

1. Si vous sentez que les freins sont trop serrés, veuillez utiliser la clé hexagonale M5 pour desserrer les vis de la plaque sur le frein à disque, ramener le cable de frein pour que la longueur soit légèrement plus courte, et bloquer les vis de la plaque; Si vous sentez que le frein est trop desserré, relâchez les vis de la plaque, faites glisser le cable de frein pour que la longueur soit légèrement plus longue, et bloquez ensuite les vis de la plaque.
2. Si la potentie de la trottinette tremble, veuillez utiliser la clé hexagonale M5 pour bloquer les deux vis du mécanisme de piage.
3. Avant le réglage, assurez-vous que la trottinette soit stable et sécurisée pour éviter tout basculement.

Problème	Causes possibles	Solutions
Mon produit ne fonctionne pas	La batterie n'est pas chargée	Chargé votre batterie. Vérifiez que votre chargeur affiche bien une lumière rouge.
	Les câbles de connexions sont débranchés	Vérifiez que tous les câbles sont bien branchés et qu'aucun d'entre euxn'est endommagées.
Mon produit ne fonctionne pas continulement	La batterie a besoin d'être chargé	Chargé votre batterie, vérifiéesque votre chargeur affiche bien uneelightère rouge
	La batterie n'est pas pleinement chargée	Vérifiez que le cable moteur est bien branché
		La batterie peut avoir besoin d'être remplaçé.
Le produit a soudainment cessé de fonctionner	Surcharge/Coupure	La surcharge peut entraîner une défaillance du produit. Éteignez le produit, attendez 15 secondes, puis rallumez-le.
	Un fusible alâché	Vérifiez d'abord l'état de tous les câbles.
Mon produit avance lentement	Les freins de sont pas correctement ajustées	Vérifiez l'état des freins et essayez de les desserrer. Si cela ne fonctionne pas, veuillez contacter le service après-vente.
	Le produit est surcharge.	Vérifiez que l'utilisateur pèse moins que le poids recommendé précédemment. Vérifier qu'aucun objet ne gène le bon fonctionnement du produit.
	Vous utilisez votre produit dans de mauvaise condition.	Assurez-vous d'être sur un terrain plat, sec et constant.
	Les roues et pneu sont endommagés	Vérifiez l'état des roues du produit.

Pour toutes informations, contactez notre service après-vente à l'adresse suivante :

[e-mail]

Vous retrouverez aussi de nombreuses vidéos tutoriels concernant l'entretien et la maintenance de votre produit sur notre chaîne YouTube :

UrbanGlide Channel

Enfin, n'hésitez pas à nous suivre sur nos réseaux sociaux Instagram et Facebook afin de suivre notreactualité.

Vous retrouverez la dernière mise à jour du manuel au format de ce manuel au format numérique en vous connectant sur notre site web :

www.urbanglide.com

(Rubrique modeleconcerné).

La version papier vous sera remise sur simple demande auprès de notre service client.

Tous les noms de produits, logos et marques sont la propriété de leurs détenteurs respectifs. Tous les noms d'entreprises, de produits et de services mentionnés sur ce manuel le sont à des fins d'identification uniquement. La mention de ces noms, logos et marques ne saurait constituer une Recommendation d'utilisation.

DECLARATION DE CONFORMITE ORIGINALE

Nous soussigné PACT GROUP déclarons par la présente que le produit.

Modèle : URBANGLIDE RIDE 100MAX

Type :Trottinette électrique

Fonction : Trottinette pour transport individuel

Description du produit : Trottinette électrique pliable dont la vitesse maximale est de 25Km/h.

Lot de fabrication : 35250721UGR100M0001 - 35250721UGR100M0001

Année de fabrication : 2021

Répond à toutes les normes et directives techniques ci-dessous :

DIRECTIVES

2014/30/EU

2014/35/EU

2006/42/EU

2011/65/EU

STANDARD DE TESTS

EN 55014-1:2017	EN 60335-1:2012 + A11:2014+ A13:2017	EN ISO 12100:2010
EN 55014-2:2015	EN 62233 :2008	EN 60204-1:2006+A1:2009+AC:2010
EN 61000-6-3:2007+A1:2011+AC:2012		EN14619 :2015
EN IEC 61000-6-1:2019		EN 60335-2-29:2004+A2:2010+A11:2018
EN IEC 61000-3-2:2019		EN 60335-1:2012+AC:2014+A11:2014+A13:2017+A1:2019+A14:2019+A2:2019
EN 61000-3-3:2013+A1:2019		60335-2-29

Tous les tests ont ete effectués par les laboratoires mentionnés ci-dessous :

GUANGDONG UTL CO., LTD.

La presente déclaration est délivrée sous la responsabilité du fabricant et, le cas échéant, de son mandataires le 19/08/2021

Representant de la société :

PACT GROUP

33 rue du ballon -

Noisy le Grand France

Maurice Bodokh

PDG

UrbanGlide

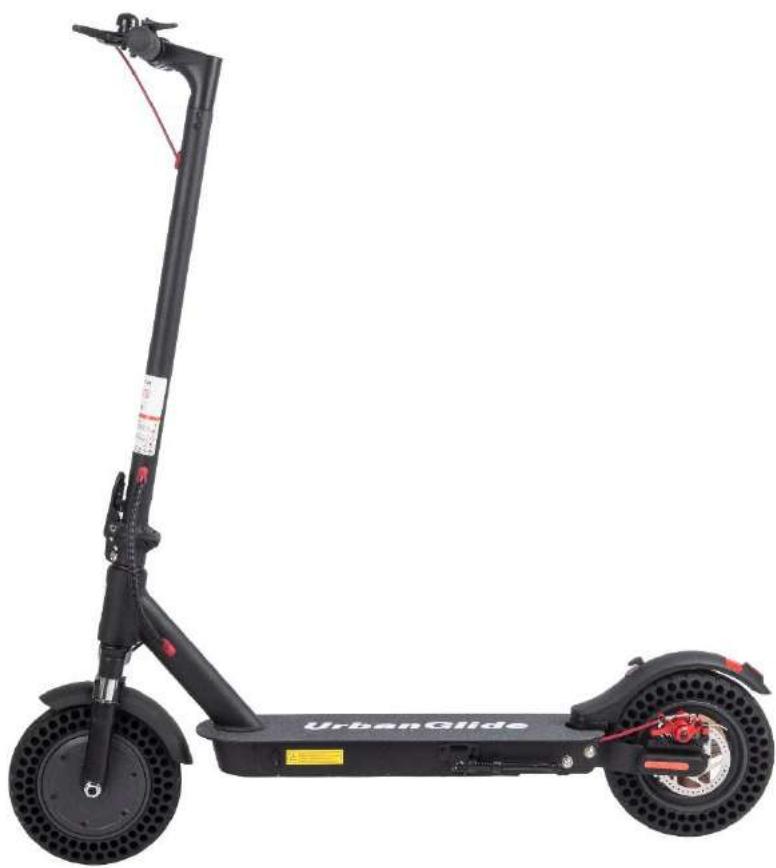

RIDE 100 MAX

Original manual

N°PO:3525
