GEBRUIKSAANWIJZING 100 XS Max URBAN GLIDE

Vertaling van het oorspronkelijke bericht

N°PO:3525

URBANGLIDE is een merk geïmporteerd door het bedrijf PACT GROUP, Gevestigd aan 33 rue du Ballon - 93160 Noisy Le Grand - Frankrijk

Urbanglide.fr

Urbanglide

Urbanglide Channel

Veiligheid en voorzorgsmaatregelen

Lees de handleiding a.u.b. aandachtig voordat u het product gebruikt, alsook de adviezen inzake de risico's eneilheid in de handleiding. Het gebruik van een elektrisch product kan gevaarlijk zijn als de gebruiker nicht voorzichtig is. Als er door verkeerd gebruik en Niet-naleving van de veiligheidsinstructies een ongeval gebeurt, kan het bedrijf Niet aansprakelijk worden gehonden. Gebruikers要去en zich oordelen vellen en hun gezond verstand gebruiken om möglichke bevaren te detecteren.

Verifieer a.u.b. de huidige voorschriften en wetten in uw land om te weten te komen waar en hoe u uw product op een manier die conform is met de wetgeving, kurz gebruiken. U要去 de regels en wetten die van toepassing zich op voertuigen en voetgangers naleven.

- Beschermende uitrusting

Draag altijd de volgende beschermende uitrusting:

• goedgekeurde en gecertificierde helm voor uw locatie;
• knie- en elleboogbeschermers;
• een t-shirt met lange mouwen en een lange broek;
• handschoenen;
• schoenen met rubberen zolen. Rijd nooit met blote voeten of in sandalen. Knoop uw veters toe en houd ze zo ver möglichk van de wielen en het intern systemm.

- Advies voor de bestuurder

De gebruiker mag nicht meer dan 120kg wegen. Zijn grootte en gewicht zullen nicht volledig verzekeren dat hij volledige controle zal hebben over het voertuig. Het is uw verantwoordelijkheid om te verzekeren dat alle gebruikers op de hoogte zijn van de risico's. De aanbevolen leeftijd voor het gebruik van het product is 12aar. U bent verantwoordelijk voorjongere bestuurders en u moet rekening honden met hun vaardigheden, maturiteit en vermogen en ervoor zorgen dat ze de regels volgen. Raak de motor of de remmen van het product Niet onmiddelijk aan na het gebruik. Deze onderdelen konnen erg heet zich.

- Procedures en rijomstandigheden

Verifieer a.u.b. de huidige wetten en regels in uw land, voordat u het product gebruikt. Kijk rond um wanner u het product gebruikt en besteed aandacht aan alle mogelijk risico's. In Frankrijk bedraagt de lineaire snugheid op een vlikke ondergrund en een persoon die de maximaal toegestane belasting nicht overschrijdt 25km / u . Het is belangrijk dat u de rechten en eigendommen van iedereen respecteert. Start de versnelling Niet, als u zich nicht op het product bevindt. Dit product is Niet ontworpen om te springen, voor acrobatische trucs en om mee te glijden. Rijd nooit op wegen, in de nabijheid van voertuigen, op trappen, heuvels of in de nabijheid van zwembaden of andere waterbronnen. Houd de hendels a.u.b. vast met beiden handen.

Er mag zich nooit meer dan een persoon op het product bevinden. Houd uw vingers en andere lichaamsdelen weg van de hete onderdelenijdens het gebruik (rem, motor, ketting). Gebruik het product nooit verwijl u waar muziek luistert of uw smartphone gebruikt.

Gebruik het product nooit om aan iets te trekken, aangezien dit de onderdelen kan beschadigen en de batterij snel kan doe den verslieten. Zorg ervoor dat het product nooit in aanraking komt met water, aangezien dit de elektrische onderdelen kan beschadigen en tot gevaarlijke situatuies kan leiden.

Rijd enkel op vlakke en stabiele oppervlakken. Vermijd oppervlakken met grond, gaten en ijs, aangezien u hierdoor de controle over het product kurz verliezen. Rijd Nietijdens de nacht of opplaatsen met een lage zichtaarheid. Rijd Niet binnen opplaatsen waar er tapijten liggen, aangezien deze kuren storen. Het A-gewogen geluidsdrukniveau in de bestuurderscabine mag Niet hoger+zijn dan 70dB(A). De totale waarde van de trillingen waaraan het hand-armsystem wordt blootgesteld is Niet hoger dan 2,5m / s^2 , de maximale frequentiegewogen wortelgemiddelde kwadratische waarde van de versnelling waaraan het hele lichaam worden blootgesteld is Niet hoger dan 0,5m / 2 . (Meetnauwkeurigheidonzeker)

Verifieer na elk gebruik of elk onderdeel zich op de juiste plek bevindt en of het Niet beschadigd is. Controller vór elk gebruik het volgende:

• of de remmen in een goede staat+zijn;
• of alle componenten in goede staat+zijn en zich op de juiste plaats bevinden;
• of de onderdelen die defect geraakt toenijdens het vorige gebruik gerepareerd of verwangen zijn naargelang de eisen van de producent.

Personen met medische problemen of die in medische behandeling zich, onder wie Personen met hartproblemen, zwangere vrouwen, onverantwoordelijkke Personen en Personen met rug- of nekproblemen,ogens het product Niet gebruiken.

- Gebruik van de oplader

Voordat u het product gebruikt, moet u het opladen. Voor het eerste gebruik kan het zich dat u lang要去 opladen. Raadpleeg a.u.b. het indicatielampje van de batterij. U kunt de batterij om het even wanner opladen om te verzekeren dat hij altijd opgeladen is. Het is Niet nodig om te wachten totdat de batterij volledig leeg is, voordat u hem oplaadt.

Gebruik geen oplader van een ander merk, aangezien dergelijkde batterij van uw product kan beschadigen. Om een normale levenscylus te verzekeren is het belangrijk om de batterij ten minste om de 3 maanden op te laden, zichs als u het product Niet gebruikt.

Vermijd schokken en contact met water, want dergelijkke factoren zich nicht gedekt door de garantie wanner ze de batterij beschadigen.

De bijgeleverde oplader is "smart". Hij zal stoppen wanner de batterij voor 100% opgeladen is, zodate de batterij Niet beschadigd geraakt.

De oplader moet in een perfecte staat+zijbijk. Controleer de draden en de staat van de uiteinden en connectoren. Als het product Niet oplaadt, kan het zijn dat de oplader defect is en dat hij verrangen moet worden. De oplader mag enkel door volwassenen worden gebruikt en het is belangrijk hem los te koppelen aan beiden kanten, wonneer hij Niet aan het opladen is.

- Batterij

Berg de batterij a.u.b. Niet op onder extreme temperaten. Berg hem op onder 30^ en boven 0^ Als u het product Niet gebruikt gedurende 60-90 dagen, kan het zich dat de batterij verslechtert. Dit verlies van de werkinq wordtveroorzaakt door gebrek aan gebruik en is waarom Niet gedekt door de garantie.

Op het einde van de levenscylus moet de batterij afzonderlijk van Niet-gedifferentieerd generisch afval worden weggegooid. Gooi de batterij weg in de containers die voor dit doeleinde bestemd zijn. De recuperatie en het recyclen van batterijden dragen bij aan de bescherming van het milieu en aan het behoud van materiele grondstoffen. Dit product bevat een Li-ion batterij, het blussen van een eventuele brand要去 gebeuren met een poederblusser (brandklasse D).

- Onderhoud

Berg uw product a.u.b. op in een droge, stofvrije ruimte en LAST het Niet voor lange tijdchter in een vochtige ruimte of in de zon. Gebruik een vochtige doek en een mild reinigingsmiddel voor de reiniging van uw product. Gebruik geen alcohol, benzine, kerosine of andere corrosieve chemische oplosmiddelen voor de reiniging van uw product, aangezien ze het uitzicht en de structuur konnen beschadigen.

Controleer regelmatig de staat van de onderdelen van uw product. Als er een onderdeel beschadigd is, vervang het a.u.b. voordat u het product gezruikt. Als er een onderdeel Niet werkt, kan dit vallen of letsels zeroorzaken.

Transport

Als u uw product en de batterij door de lucht of via andere vervoersmiddelen wenst te transporteren, neem dan a.u.b. vooraf contact op met de lokale overheid en de vervoerder om mogelijkke verboden en vervoersbeperkingen te weten te komen. Lithiumbatterijen worden in veel landen als gevaarlijk beschouwd. Verzeker dat de toegang en het vervoer ervan toegestaan zich, voordat u ze vervoert. Het vervoer van lithiumbatterijen door de lucht is verboden door internationale wetten.

- Gebruik van het product

Om uw product aan te zetten, drukt u op de aan/uit-knop op uw stuur. Om vooruit te komen, drukt u op het gaspedaal dat zich ook op het stuur bevindt. Plaats beiden voeten op het product en druk de gashendel in. Gebruik de handremmen op het stuur om te remmen. U kunt ook het achterspatbord gebruiken, als uw product daarmee is uitgerust. Controleer voor elk gebruik of de wielen Niet vastzitten en of de remmen werken. Om enkele basisaanpassingen te make, met name de remcontrolespeling, gaat u maar once instructievideo's die beschikbaar zijn op ons YouTube-kanaal: URBANGLIDE CHANNEL.

Het gebruik van dit type product over een langeperiode kan trillingenveroorzaken die onaangenaam konnen zich, neem regelmatig pauzes. Om andere gebruikers te waarschuwen voor uw aanwezigheid, gebruikt u de claxon op uw stuur, als uw product daarmee is uitgerust. Gebruik de LED aan de voorkant om je weg te verlichten op donkereplaatsen. Wanner u uw product stopt, gebruikt u de standard om het te stabiliseren.

Rebus

DIT PRODUCT VERBINDEN LITHIELE BATTERIJEN DIE VEILIGHEIDSOVEREENKOMSTEN MOETEN WORDEN: De batterij moet worden verwijderd voordat deze worden weggegoud. Vergeet nicht om, voordat u iets doet, het uit te schakelen en de stekker uit het stopcontact te halen.

Sommige onderdelen要去en worden verrangen, afhankelijk van de mate van slijtage en het tijdstip van gebruik,(Int 100 MAX):

https://boutique.urbanglide.com

Onderdelen	Vervangingscriteria	Aanvaardbaarheidscriteria	Vervangingsmethode	Referenties
Banden	Verlies van originele vom, scheuren, splinters of andere tekenen van slijtage		Online video op YouTube Urbanglide Channel	3700092665060
Remschijven	Abnormaal geluid bij het remmen, geringe dikte (<2,5 mm)	Rijd met 15Km/h Rem op 1m, het product要去 stoppen.	Online video op YouTube Urbanglide Channel	3700092664797
Remvoeringen	Abnormaal remgeluid of abnormaal wrijvingsgeluid		Online video op YouTube Urbanglide Channel
De kabel voor de bediening van de remmen	Rommende kabel		Online video op YouTube Urbanglide Channel	Neem contact op met once klantenservice
Retroreflectorende tapes	Als het eraf komt		Online video op YouTube Urbanglide Channel	Neem contact op met once klantenservice
Lagers	Abnormale geluiden		Neem contact op met once klantenservice	Neem contact op met once klantenservice

Het serienummer heeft als voorvoegsel het bouwjaar op het informatielabel van uw product.

• Neem vór het rijden veiligheidsmaatregelen, bijvoorbeeld: draag sportkleding, helm, kniebeschemers, elleboogbeschemers, enz.
• Rijd NIET als het regent.

• NIET rijden met een lading
• Rijd NIET met twee ofeer personen, het is slechts geschikt voor een bestuurder.
• Personen:tussen 14 en 60aar mogen het product gebruiken,zwangere vrouwen mogen de elektrische scooter nicht gebruiken.

- Laad maximaal: 120 kg

- NIET rijden na het drinken of het innemen van medicijnen.

• Bel of luister NIETaar muziekijdens het gebruik van de elektrische scooter.

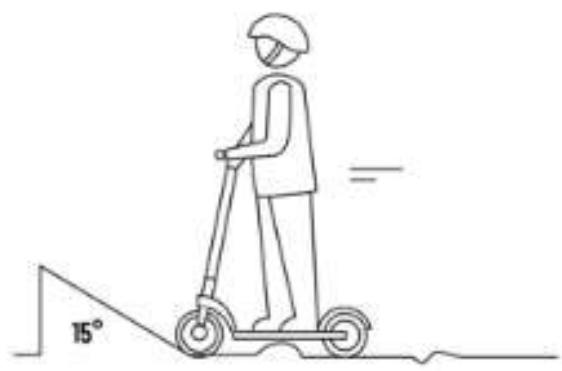

• Let op de weg met de wegversperring, zandsteen, plassen, modder, vocht, ijs en sneeuw, helling (hoek >15^ ),,trappen, donkere plekken tijdens het rijden.

• NIET gebruiken in een gevaarlijke omgeving, waar een explosie of brand kan worden veroorzaakt door ontvlambare, explosieve of dampende voorwerpen, vloeistoffen, stof en verzels.
  -- Rijd NIET op wegen, trotoirs of trotoirs (stap uit en rij met de hand zonder de motor te gebruiken, gebruik in de bebouwde kom fietspaden en rijstroken indien beschikbaar, respecteer de verkeersregels die van kracht zich in het land waar u rijdt.

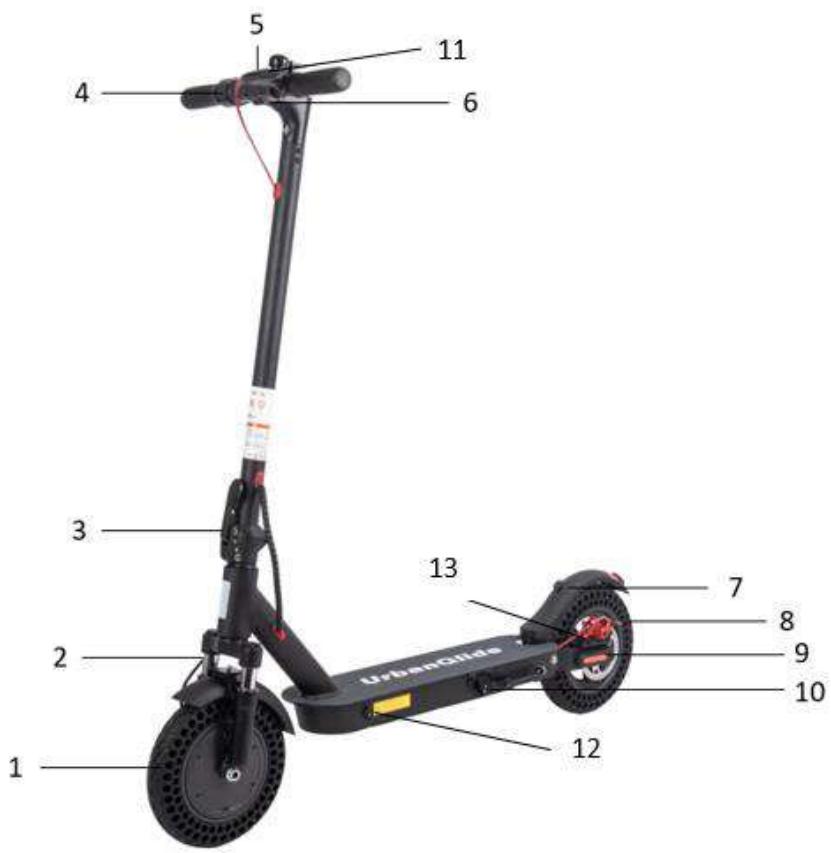

GEBRUIKEN De verschilnde onderdelen

1	Aandrijfwiel	6	Remhendel
2	Ophanging	7	Inklapbare haak
3	Vouwsystem	8	Achterwiel
4	Versneller	9	Schijfrem
5	Scherm	10	Stand
11	Ontstekingsknop	12	Laadhaven
13	Achtervering

Om vooruit te komen,zet u beiden voeten op het platform en gebruikt u de juiste trekker op uw stuur om uw scooter maar voren te brengen.

Om te remmen=kunt u de linkerhendel gebruiken om de schijfrem te gebruiken, of het achterspatbord indrukken om de mechanische rem te gebruiken door fictie.

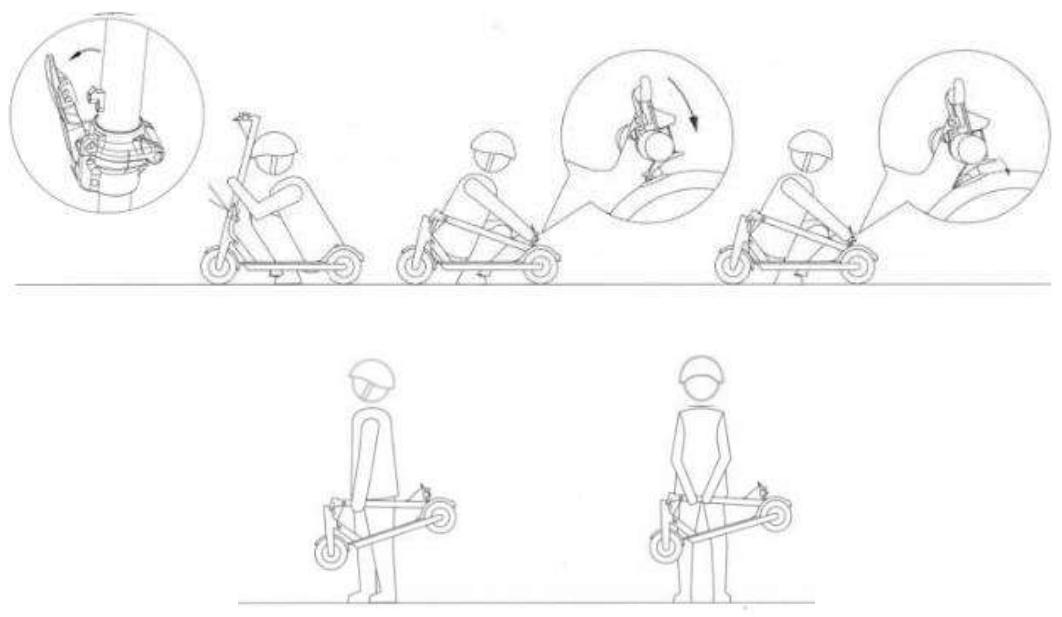

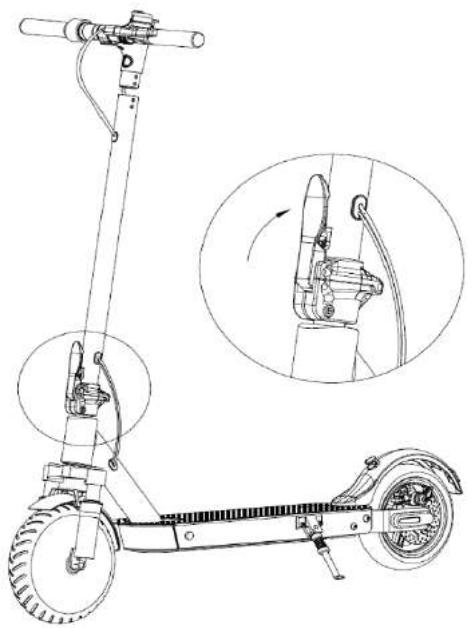

De vouvtrappen

1. Zet de scooter uit en zet de kruk weg.
2. Druk en trek aan de knop op de vergrendeling en klap de scooter in.
3. Ga door met het inklappen totdat de haak aan het stuur in de opening van het spatbord grijpt.
4. U kurz uw scooter met een of beiden handen dragen zoals in het onderstaande schema is aangegeven.

LET OP: Knijp Niet in je vingers als je de scooter opvouwt!

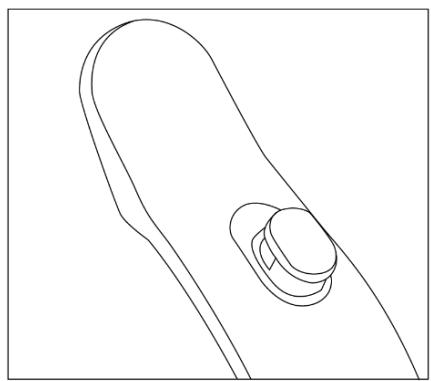

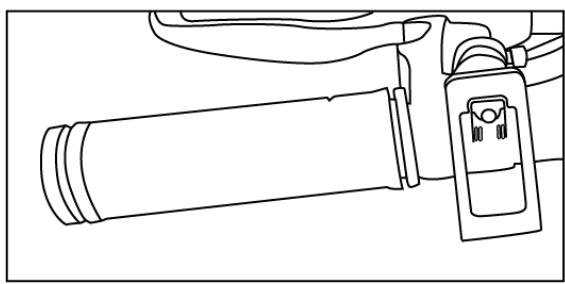

Om uw scooter opgevouwen te houden, brengt u de haak aan de linkerkant van uw stuur maar de haak op het achterspatbord van uw scooter.

De stappen van het ontvouwen

1. Om de scooter uit te klappen, zet u de scooter eerstrechtopen drukt u cervolgens op het spatbord om de haak los temaken, houdt u het kettingring vast, tilt u het stuur in deposie van de stuurpen en sluit u de fouw- en ontvouwvergrendeling.

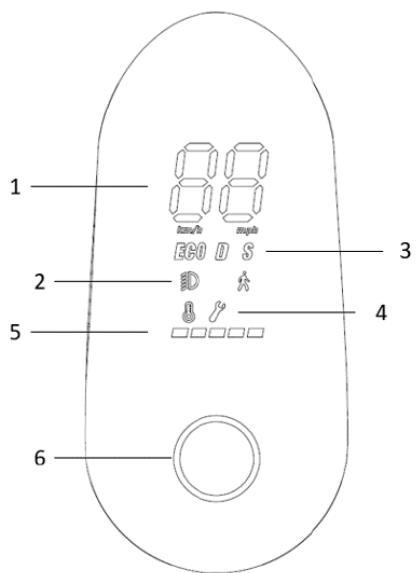

Gebruik van het scherm

Gebruik van de aan/uit-knop

1	Toont de snugheid waarmee u rijdt
2	Het voorlicht aanzetten: Druk hiervoor één keer kort op de toets. Om uit te schakelen, herhaalt udezelfde handeling.
3	Snelheidsniveau: Er zijn 3 snugheidsmodi (ECO/D/S), druk tweemaal op de toets om van de ene snugheidsmodus maar de andere over te schakelen.
4	Foutmelding
5	Batterijniveau
6	Aan/uit-knop

1. De batterij-indicator toont het resterende batterijniveau in real time.
2. Om de scooter aan te zetten, houdt u de aan/uit-knop 1 tot 2 seconden ingedrukt. Hetzelfde geldt voor het uitzetten van de scooter.
3. Zodra de scooter aan staat, drukt u eenmaal op de aan/uit-knop om de voorverlichting aan te zetten. Druk nog een keer om het UIT te zetten.

4. Om de snelheidsstanden "1, 2 en 3" te wijzigen, drukt u tweeemaal op de toets Aan/Uit.

5. Snelheid 1: maximum snelheid van 6km / h

6. Snelheid 2: maximumsnelheid van 15km / u
7. Snelheid 3: maximumsnelheid van 25 km/u

8. Loopmodus: wandelsnelheid 3km/h

9. Cruise control: Druk 5 keer op de Aan/Uit knop om deze modus te activeren.

10. Om te wisselen:tussen nulstart en kickstart, drukt u 6 keer op de aan/uit-knop.

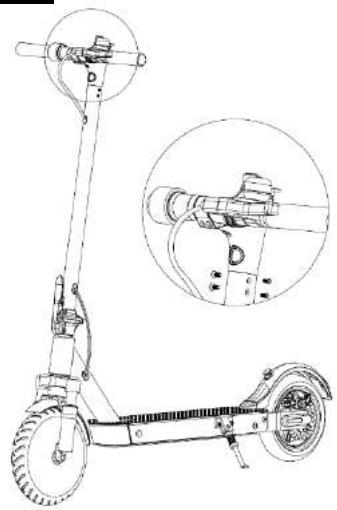

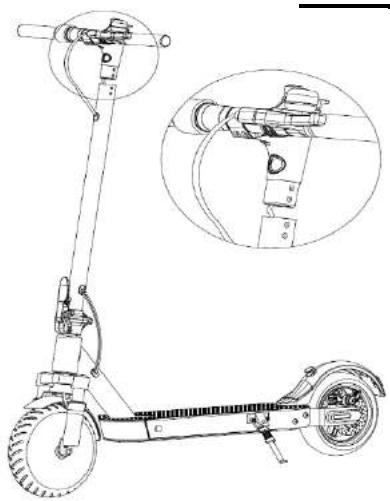

Bevestiging van het stuur

2. Steek het stuur in de stuurpen zonder de stroomkabels te blokkeren.

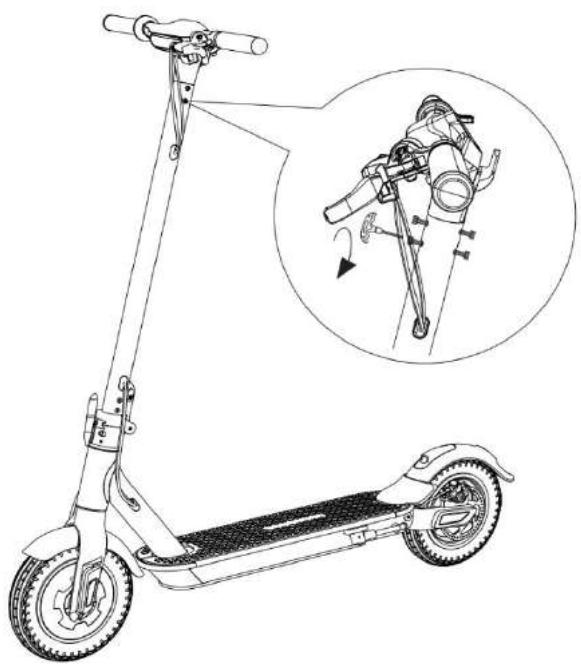

1. Zet het stuur vast met de 4 bijgeleverde schroeven. Gebruik de M3-sleutel om het stuur aan uw scooter te bevestigen. Zorg ervoor dat het veilig is en dat het stuur stabel is voordat u uw scooter gebruikt.

Stam/rem onderhoud

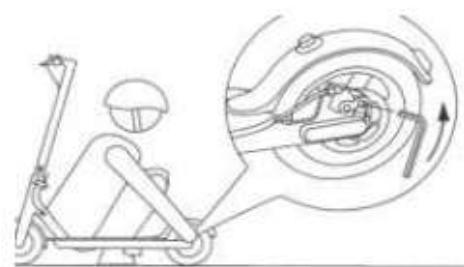

1. Als u voelt dat de remmen te strak zitten, gebruik dan de zeskantsleutel M5 om de plaatschroeven van de schijfrem los te draaien, schuif de remkabel terug zodate de lengte iets korter is, en draai dan de plaatschroeven aan; Als u voelt dat de remmen te los zitten, gebruik dan de zeskantsleutel M5 om de plaatschroeven van de schijfrem los te draaien, schuif de remkabel terug zodate de lengte iets langer is, en draai dan de plaatschroeven aan; Als u voelt dat de remmen te strak zitten, gebruik dan de zeskantsleutel M5 om de plaatschroeven van de schijfrem los te draaien, schuif de remkabel terug zodate de lengte iets langer is, en draai dan de plaatschroeven aan.

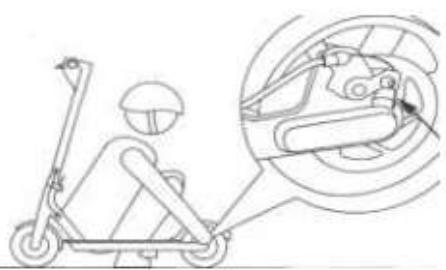

2. Als de stuurpen van de scooter schudt, gebruik dan de zeskantsleutel M5 om de twee schroeven van het vouwmechanisme vast tezetten.
3. Zorg ervoor dat de scooter stabel en veilig is voordat hij worden afgesteld om te voorkomen dat hij omvalt.

Troubleshooting

Probleem	Mogelijk oorzaak	Oplossing
Het product werkt Niet	De batterij is Niet opgeladen.	Laad de batterij op en controllerer of het rode lampje opgelicht is.
	De aansluitingen of kabels+zijn los.	Controller of de batterij goed in het product zit.
Het product werkt Niet continu	De batterij moet worden opgeladen.	Laad de batterij op en controller of het rode lampje opgelicht is.
	De batterij is Niet volledig opgeladen.	Zorg ervoor dat de stroomkabel goed aangesloten is.
		Het kan+zijn dat de batterij verragen moet worden.
Het product is plots gestopt met werkken	Overbelasting, uitschakeling	Overbelasting kan ertoe leiden dat het product Niet werkt. Schakel het productuit, wacht 15 seconden en schakel het dan opnieuw in.
	Verbrande zekering	Overbelasting kan leiden tot verbranding van de zekeringen en in dat geval要去 u ze verwangen. Neem hiervoort contact op met de naverkoopservice. Controller voordat u dit doet de staat van alle kabels en connectoren.
Het product beweegt te traag	De remmen zichniet goed ingesteld.	Controller de staat van de remmen en probeer ze losser te make. Als dit nicht werkt, neem a.u.b. contact op met de naverkoopservice.
	Het product is overbelast	Controller of de gebruiker minder weegt dan het vooraf aanbevolen gewicht. Controller of er geen voorwerpen aanwezig zichn die de goede werkung van het product verhinderen.
	Slechte rijomstandigheden.	Zorg ervoor dat het product gezruikt worden op een vlakke, droge en effen grond.
	De banden/wielen zichn beschadigd.	Controller de staat van de wielen van het product.

Voor alle informatatie(Int)kunt u contact opnemen met once after-sales service op het volgende adres:

[e-mail]

Op ons YouTube-kanaal vindt u ook veel instructievideo's over de verzorging en het onderhoud van uw product:

UrbanGlide Channel

Tot slot, aarzel nicht om ons te volgen op once sociale netwerken. Instagram en Facebook om ons{nieuws te volgen.

U=knt de LaTeX update van deze handleiding in digitaal formaat vinden door in te loggen op unsere website:

www.urbanglide.com

(Sjabloonveld betrokken).

De papieren versie wordt op verzoek aan once klantenservice overhandigd.

Alle productnamen, logo's en handelsmerken zijn het eigendom van hun respectievelijke eigenaars. Alle bedrijfs-, product- en servicenamen die in deze handleiding worden genoemd,ং uitsluitend bedoeld ter identificatie. Vermelding van deze name, logo's en handelsmerken vormt geen aanbeveling voor gebruik.

Urbanglide.fr

Urbanglide

Urbanglide Channel

CONFORMITEITSVERKLARING ORIGINEEL

Ondergetekende PACT GROUP verklaart hierbij dat het product.

Modell: URBANGLIDE RIDE 100 MAX

Functie: Elektrische scooter voor individuel vervoer

Productbeschrijving: Opvouwbare elektrische scooter met een maximale snelheid van 25Km/u.

Productiebatch: 35250721UGR100M0001 - 35250721UGR100M0001

Jaar van fabricage: 2021

Voldoet aan alle normen en technische richtlijnen hieronder: RICHTLIJNEN

2014/30/EU

2014/35/EU

2006/42/EU

2011/65/EU

TESTS STANDARD

EN 55014-1:2017	EN 60335-1:2012 + A11:2014+ A13:2017	EN ISO 12100:2010
EN 55014-2:2015	EN 62233 :2008	EN 60204-1:2006+A1:2009+AC:2010
EN 61000-6-3:2007+A1:2011+AC:2012		EN14619 :2015
EN IEC 61000-6-1:2019		EN 60335-2-29:2004+A2:2010+A11:2018
EN IEC 61000-3-2:2019		EN 60335-1:2012+AC:2014+A11:2014+A13:2017+A1:2019+A14:2019+A2:2019
EN 61000-3-3:2013+A1:2019		60335-2-29

Alle zich uitgevoerd door het onderstaande laboratorium:

Guangdong UTL Co., Ltd.

Contactgeveens van de importeur:

PACT GROUP

33 rue du gallon

93160 Noisy le Grand - France

Contactgegevens van de person die bevoegd is om het technische document te bewerken:

Fung NIM

33 rue du gallon

93160 Noisy le Grand - France

Deze verklaring worden afgegeven onder verantwoordelijkheid van de fabrikant en, in voorkomend geval, van zich vertegenwoordiger 19/08/2021.

Vertegenwoordiger van het bedrijf:

PACT GROUP

33 rue du ballon -

Noisy le Grand - France

Maurice Bodokh

CEO

UrbanGlide
