MANUALE UTENTE 100 XS Max URBAN GLIDE
Traduzione dell'avviso originale
N°PO:3525
URBANGLIDE è un marchio importato alla società PACT GROUP,
Situato in 33 rue du Ballon - 93160 Noisy Le Grand - Francia
Urbanglide.fr
Urbanglide
Urbanglide Channel
Sicurezza e Precauzioni
Leggere attendamente il manuale prima di utilizzato il prodotto e leggere i rischi e i consigli di sicurezza contentuti nel manuale. L'uso di un prodotto elettrico cui è essere pericoloso se l'utente non presta attenzione. L'uso improprio e il mancato rispetto delle istruzioni di sicurezza non si ripercuotono sull'azienda in caso di incidente.
Autodeterminazione e buon senso sono necessariagli utenti per rilevare i possibili pericoli.
Si prega di verificare le normative e le leggi vigenti nel proprio paese per sapere dove e come utilizzare legalmente il prodotto. Occorre rispetto le regole e le leggi relative a veicoli e pedoni.
- Equipaggiamento protettivo
Indossare sempre il seguente equipaggiamento protettivo:
Casco approvato e certificato in base alla tua posizione
Gomitiere e ginocchiere rinforzate
- Maglie a maniche lunghe e pantaloni lunghi
- Guanti
- Scarpe con suola di gomma, mai guidare a piedi nudi o con i sandali. Verificare che i lacci siano allacciati e tenerli il più lontano possibile delle ruote e dalsystema interno.
- Avvertenze per il guidatore
L'utente non deve pesare più di 120 kg, le dimensioni e il peso non certificano completamente che l'utente avrà il piano controlo del veicolo. É propria responsabilità assicurarsi che tutti gli utenti siano consapevoli dei rischi.
L'ètà consigliata per l'utilizzo di quello prodotto è 12 anni. É prorpria responsabilità permetterne l'uso a un bambino minore tenendo conto delle sue capacità, maturità e abilità e osservanza delle regole. Non toccare il motore o i freni del prodotto immediatamente dopo l'uso, queste parti potrebbero essere estremamente calde.
Procedure e condizioni di guida
Si prega di verificare le leggi e le norme vigenti nel proprio paese prima di utilizzare il prodotto. In Francia, la velocità lineare su terreno piano e una persona che non supera il carico massimo consentito è di 25km / h
Guardarsi intorno quando si utilizes il prodotto e prestare attenzione a tutti i possibili rischi. è importante rispetto i diritti e le propietà di tutti. Per motivi di sicurezza, non premere l'acceleratore se non si è sul prodotto. Questo prodotto non è progettato per realizare salti, acrobazie e slittamenti
Non guidare mai su strade, vicino a veicoli, scale, colline, piscine o altri corsi d'acqua. Si prega di tenere il manubrio con entrambé le mani. Non salire mai sul prodotto in più di una persona. Assicurarsi di tenere le dita e le altre parti del corpo lontano dalle parti calde durante l'uso (freno, motore, catena). Non utilizzato mai il prodotto con unlettore Mp3 o con lo smartphone in mano.
Non utilizzato mai il prodotto per trainare nulla, in quanto ciò potrebbe danneggiare i componenti e bruciare la batteria. Non mettere mai il prodotto a contatto con acqua, i componenti elettrici possono restarne danneggiati e create una situazione pericolosa.
Utilizzare solo su superfici piatte e solide. Evitare superfici con ghiaia, buche, ghiaccio, che posso nortare alla perdita di controllo del prodotto. Non guidare di notte o in aree in cui la visibilità è ridotta. Non guidare all'interno, dove ci sono tappeti in quanto potrebbero interferire. Il livello di pressione sonora di emissione ponderata A nella cabina di guida non deve superare i 70dB(A). Il valore totale delle vibrazioni a cui è esposto ilsystema manobraccio non supra i 2,5m / s^2 , il valore quadratico medio quadratico massimo, ponderato in base alla frequenza, dell'accelerazione a cui è esposto l'intero corpo non supera 0,5m^2 . (Precisione di misura incerta)
Dopo agli utilizzato, verificare che agli pezzo sia nella posizione corretta e che non sia danneggiato. Prima di agli utilizzato, verificare i seguenti punti:
- I fremi sono in buone condizioni
- Tutti i componenti sono in buone condizioni e al proprioamento
Le parti risultate difettose durante l'ultimo utilizzo sono state riparate o sostuite secondo le condizioni stabilite dal produttore. - Le personne che si trovano in fase post-operatoria o sotto trattamento medico come: persone con problemi cardiaci, donne incinte, persona irresponsabili,persona con problemi alla schiena o al collo, non dovrebbero usare il prodotto.
Le personne che hanno un monitoraggio o un trattamento medico come: personne con malattie cardiache, donne incinte, personne non responsabili, personne con problemi alla schiena o al collo, non dovrebbero usare il prodotto.
Utilizzo del caricatore
Prima di utilizzato il prodotto, è necessario caricarlo. Potrebbe essere necessaria una lunga ricarica prima del primo utilizzato. Si prega di fare riferimento all'indicatore della batteria, è possibile caricare la batteria in qualsiasti momento per garantire la potenza costante. Non è necessario attendere che la batteria sia completamente scarica per caricarla.
Non utilizzato caricabatterie di altre marche, in quanto possono danneggiare la batteria del prodotto. Per garantire un normale ciclo di vita, è importante caricare la batteria almeno una volta agli 3 anni,anche se non si sta utilizzando il prodotto.
Evitare urti e contatto con l'acqua, in quanto tali fattori non sono coperti alla garanzia e potrebbero danneggiare la batteria.
Il caricabatterie fornito è "intelligente", si fermerà al 100% della carica e non danneggerà la batteria.
Il caricatore deve essere in perfette condizioni durante ogni utilizzo, verificare i cavi, le condizioni delle estremità di connessione e i connettori. Se il prodotto non si carica, il caricabatterie potrebbe essere difettoso, deve essere sostituito.
Il caricabatterie deve essere utilizzato solo da un adulto, è importante scollegarlo da entrambi i lati quando non è in carica.
- Batteria
Non conservare la batteria a temperature estreme. Conservare a temperatura inferiore a 30^ e superiore a 0^ . Se non si utilizza il prodotto per 60-90 giorni, la batteria potrebbe deteriorarsi. Questa perdita di autonomia è dovuta alla mancanza di utilizzo e pertanto non è coperta dalla garanzia.
Alla fine del ciclo, la batteria deve essere smaltita separamente dai rifiuti generici indifferenziati. Smaltire le batterie nei contentitori forniti a quello scopo. Il recupero e il riciclaggio delle batterie contribuiscono a proteggere l'ambiente e alla conservazione delle risorse materiali. Questo prodotto contiene una batteriaagli ioni di litio, l'estinzione di un eventuale incendio deve essere effettuata con un estintore a polvere ( classe d'incendio D).
Manutenzione
Conservare il prodotto in un luogo asciutto e privo di polvere ed evitare di lasciarlo per troppo tempo in una zona umida o tutto il sole. Per pulire l'apparecchio, utilizzare un panno umido e un detergente delicato. Non usare alcol, benzina, cherosene o altri solventi chimici corrosivi per pulire l'apparecchio, in quanto ne danneggerebbero l'aspetto e la struttura.
Verificare costamente le condizioni dei componenti del prodotto; se una parte è danneggiata, sostituirla prima di utilizzato il prodotto. Se una parte non funziona, possono verificarsi cadute e lesioni.
- Trasporto
Se si desidera trasportare il prodotto così come la sua batteria per via aerea o con altri mezzi di trasporto, contattare preventivamente le autorità locali e il vettore per conoscere i possibili divieti e limiti di trasporto. Le batterie al litio sono considerate pericolose in molti paesi. Assicurarsi che l'accesso e il trasporto siano consentiti prima di mettersi in viaggio. La legge internazionale vieta il trasporto di batterie al litio per via aerea.
- Uso del prodotto
Per accendere il prodotto, premere il pulsante Power sul manubrio. Per andare avanti, premere l'acceleratore che si trovareanche sul manubrio. Posizionare entrambi i piedi sul prodotto e premere il grilletto dell'acceleratore.Per frenare,utilizzare i freni a mano situati sul manubrio.E possible utilizzato anche il parafango posteriore,se il prodotto ne è dotato. Prima di agli utilizzo,verificare che le ruote non siano inceppate e che i freni funzionino.Per effettuare alcune regolazioni di base,in particolare la riproduzione del commando del freno,si prega di andare ai nostri video tutorial disponibili sul nostro canale YouTube: URBANGLIDE CHANNEL.
L'uso di quello tipo di prodotto per un lungo periodo di tempo cui possono vibrazioni che possono essere sgradevoli, fare pause regolari. Per avvertire gli altri utenti della vostra presenza, utilizzate il clacson sul vostro manubrio, se il vosto prodotto ne è dotato. Utilizzato il LED frontale per illuminare la strada in luoghi bui. Quando si ferma il prodotto, utilizzato il supporto per stabilizzato.
Rebus
QUESTO PRODOTTO CONTIENE BATTERIE DI LITIO CHE DEVONO ESSERE RICICICLATE
SICURAMENTE: La batteria deve essere rimossa prima dello smaltimento. Prima di fare qualsiasi casa, ricordatevi di spegnerlo e di scollegarlo alla presa di corrente.
Alcune parti richiedono la sostuzione a seconda del grado di usura e del tempo di utilizzo, è possibile ottenericambi al seguente indirizzo (Sezione RIDE 100 MAX):
https://boutique.urbanglide.com
| Ricambi | Criteri di sostituzione | Criteri di accettabilità | Metodo di sostituzione | Riferimenti |
| Pneumatici | Perdita della forma originale, crepe, schegge o altri segni di usura | Video online su YouTube Urbanglide Channel | 3700092665060 | |
| Dischi freno | Rumore anomalo in frenata, basso spessore (<2,5 mm) | Guidare a 15Km/h Freno a 1m, il prodotto deve fermarsi. | Video online su YouTube Urbanglide Channel | 3700092664834 |
| Guarnizioni dei freni | Rumore anomalo di frenata o rumore anomalo di sfregamento | Video online su YouTube Urbanglide Channel | ||
| Il cavo di dato del freno | Cavo di sfilacciamento | Video online su YouTube Urbanglide Channel | Contattate il miglioramento clienti | |
| Nastri retroriflettenti | Quando si stacco | Video online su YouTube Urbanglide Channel | Contattate il miglioramento clienti | |
| Cuscinetti | Rumori anomali | Contattate il miglioramento clienti | Contattate il miglioramento clienti |
Il numero di seri e ha I'anno di fabbricazione come prefisso situato sull'etichetta informativa del vosto prodotto.
- Prima della guida, prendere precauzioni di sicurezza, ad esempio: indossare abiti sportivi, casco, ginocchiere, gomitiere, ecc.
- NON guidare quando piove.

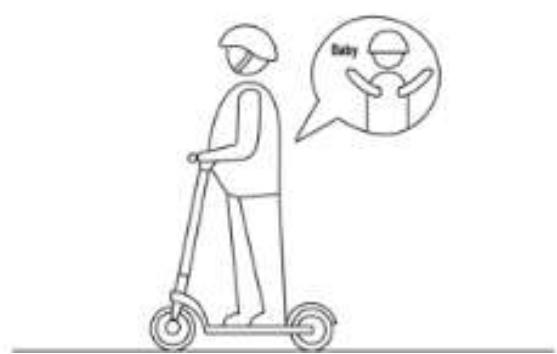

- NON guidare con un carico

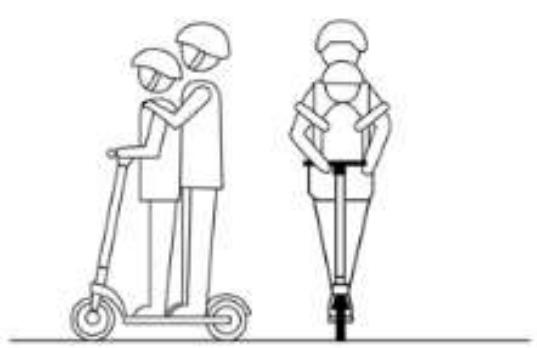

- NON guidare con due o più personne, è adatto solo per un autista.
- Le personne di età 14 anni possono utilizzare il prodotto, alle donne in gravidanza non è consentito l'uso dello scooter elettrico.
- Carica massima : 120 kg.

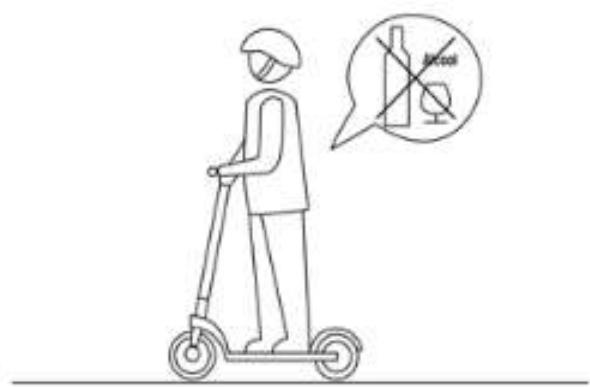

- NON guidare dati aver bevuto o aver assunto farmaci.
- NON chiamare o ascoltare musica quando si usa lo scooter elettrico.

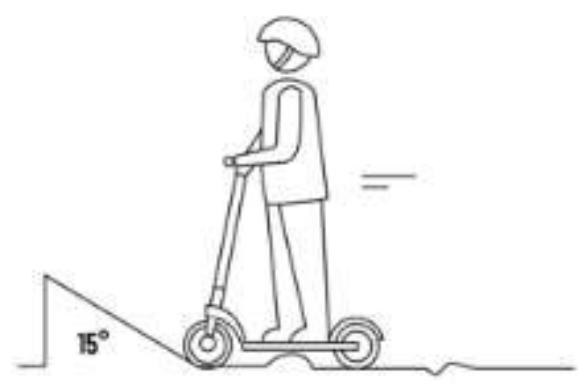

- Attenzione alla strada con il blocco stradale, l'arenaria, le pozzanghere, il fango, l'umidità, il ghiaccio e la neve, la pendenza (angolo > 15°), le scale, le zone scure durante la guida.
- NON utilizzato in un'area pericolosa, dove un'esplosione o un incendio possono essere causati da oggetti infiammabili, esplosivi o vaporosi, liquidi, polvere e fibre.

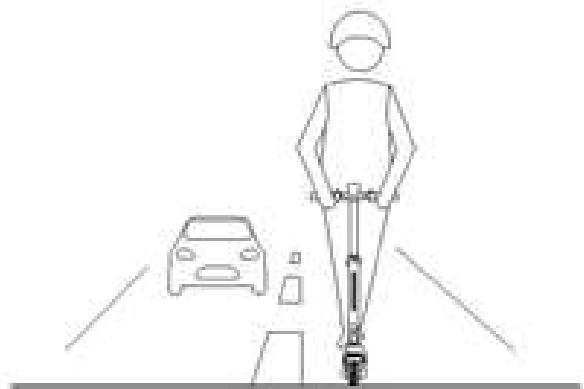

- NON guidare su strade, marciapiedi o marciapiedi (scendere e guidare a mano alla motore, nei centri abitati utilizzare piste ciclibili e corsie quando disponibili, rispettore le norme di circolazione stradale in vigore nel paese in cui si guida.
UTILIZZO

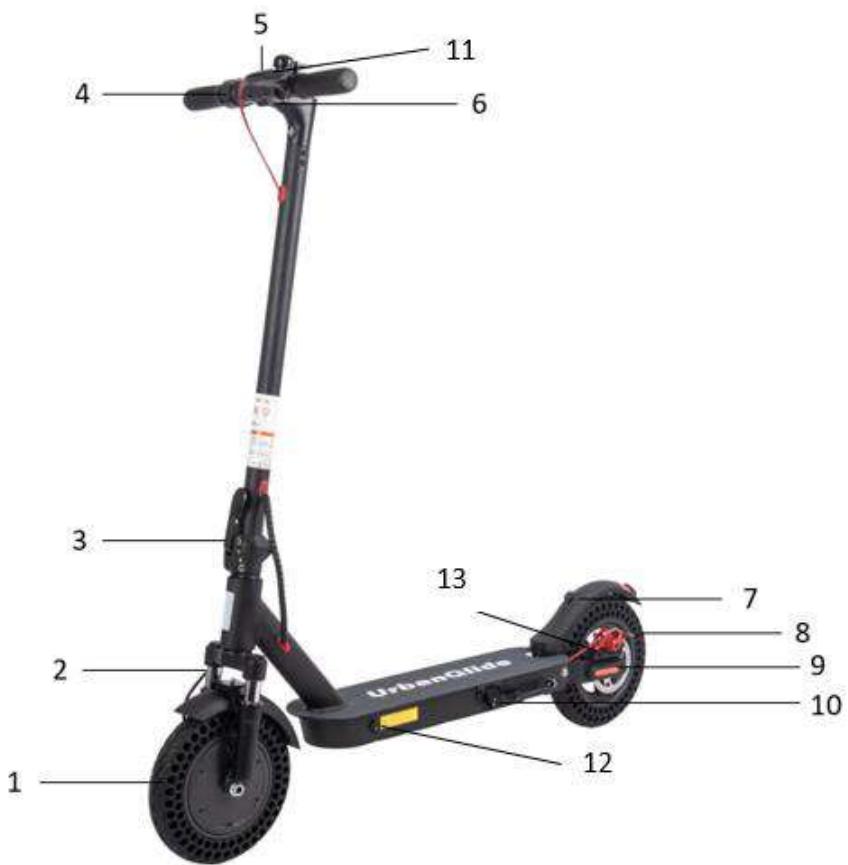

Le diverse parti
| 1 | Ruota motrice | 6 | Maniglia del freno |
| 2 | Sospensione | 7 | Gancio pieghevole |
| 3 | Sistema pieghevole | 8 | Ruota posteriore |
| 4 | Acceleratore | 9 | Freno a disco |
| 5 | Schermo | 10 | Stand |
| 11 | Pulsante di accensione | 12 | Porta di carico |
| 13 | Sospensione posteriore |

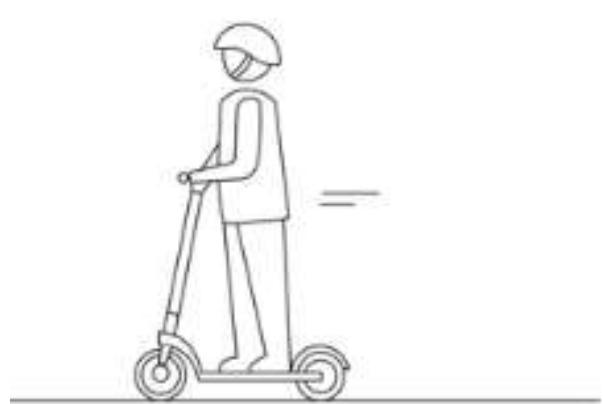

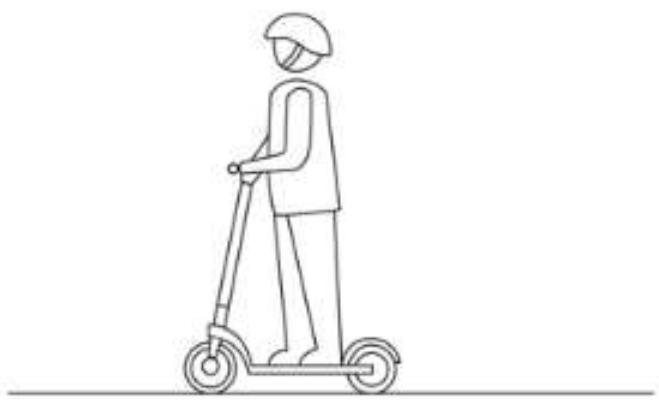

Per andare avanti, posizionare entrambi i piedi sulla piattaforma e utilizzare il grilletto destro sul manubrio per spostare il vosto scooter in avanti.
Per frenare, puoi usare la leva sinistra per usare il freno a disco, o premere il parafango posteriore per usare il freno meccanico per finizione.

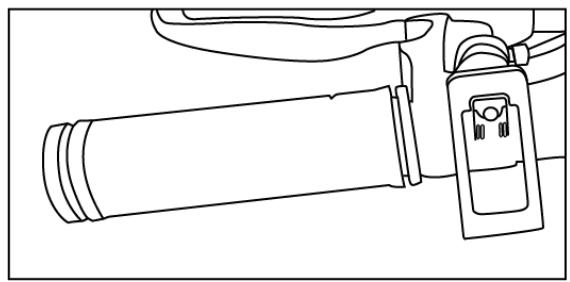

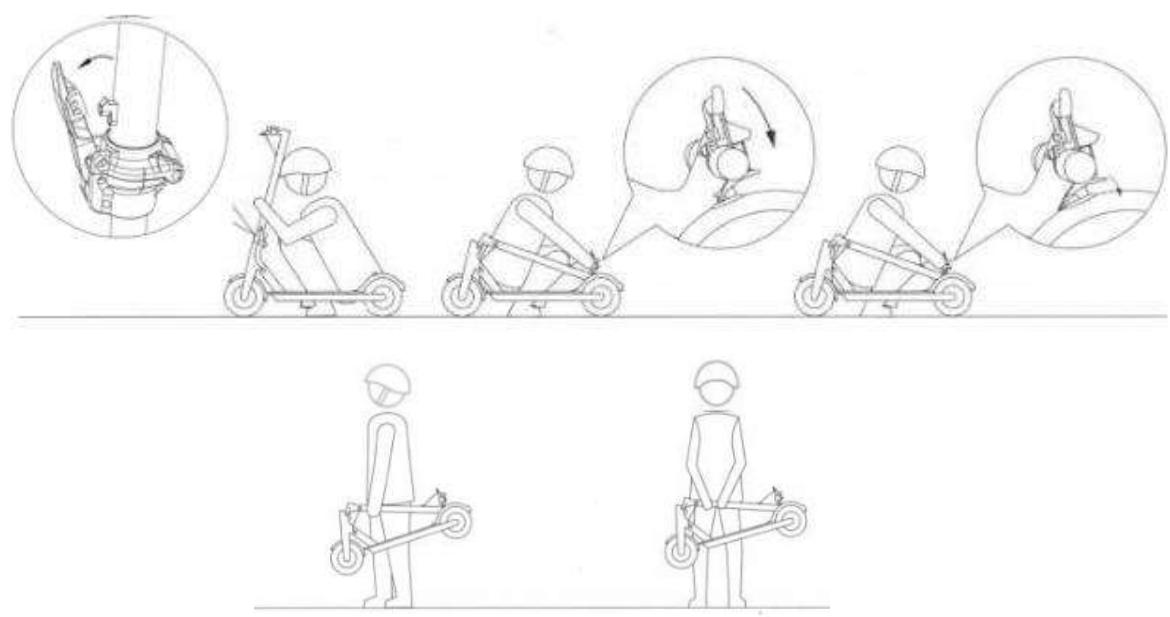

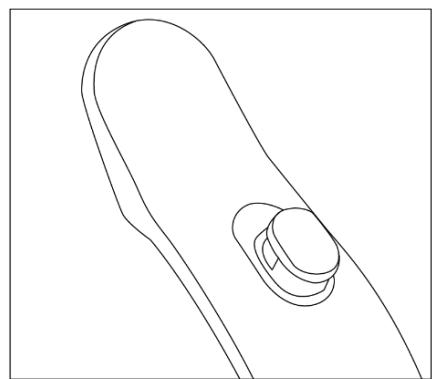

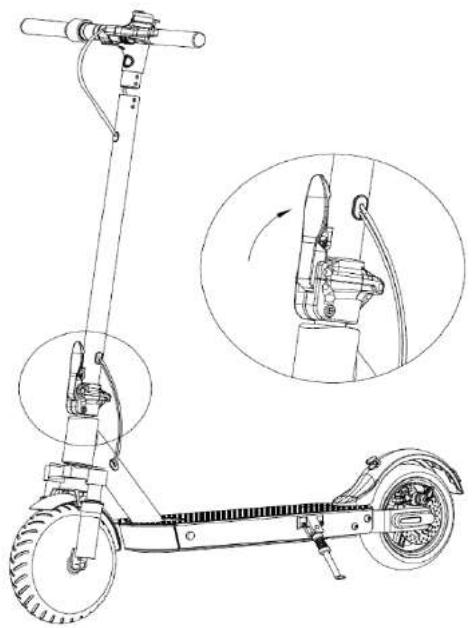

I gradini pieghevoli
- Spagnere lo scooter e mettere via la stampella.
- Premere tirare il pulsante sul fermo e ripiegare lo scooter.
- Continuare a piegare fino a quando il gancio sul manubrio non si aggancia all'apertura sul parafango.
- Potete portare il vostro scooter con una o entrambe le mani come migliorato nel diagramma qui fatto.
ATTENZIONE: Non pizzicare le dita quando si piega lo scooter!
Per mantenere il vostro scooter in modalità piegata, portare il gancio sul lato sinistro del manubrio al gancio sul parafango posteriore del vostro scooter.
I passi del dispiegamento
- Per aprire il monopattino, mettere prima il monopattino in posizione diritta e poi premere il parafango per rilasciare il gancio, tenere l'ingranaggio, sollevare il manubrio in posizione di attacco e chiudere il chiavistello di ripiegamento/sbloccaggio.
Utilizzo dello schermo
| 1 | Visualizza la velocità a cui si sta viaggiando |
| 2 | Accensione della luce anteriore: Per fare quello, premere brevamente il pulsante una volta. Per spegnere, ripetere la stessa operazione. |
| 3 | Livello di velocità: Ci sono 3 modalità di velocità (ECO/D/S), premere il pulsante due volte per passare da una modalità di velocità all'altra. |
| 4 | Messaggio di erreore |
| 5 | Livello della batteria |
| 6 | Pulsante di accensione |
Uso del pulsante On/Off
- L'indicatore della batteria在哪在 tempo reale il livello residuo della batteria.
- Per accendere lo scooter, tenere premuto il pulsante On/Off per 1 o 2 secondi. Lo stesso vale per spegnere lo scooter.
- Una volta che lo scooter è acceso, premi una volta il pulsante On/Off per accendere la luce anteriore. Premere ora una volta per spegnerlo.
-
Per cancellare le modalità di velocità "1, 2 e 3" premere due volte il pulsante On/Off.
-
Velocità 1: velocità massima di 6km/h
- Velocità 2: velocità massima di 15km/h
- Velocità 3: velocità massima di 25km/h
-
Modalità camminata: Velocità di camminata 3km/h
-
Controllo di crociera: Premere il pulsante On/Off 5 volte per attivare esta modalità.
- Per cancellare tra zero start e kickstart, premere il pulsante On/Off 6 volts.

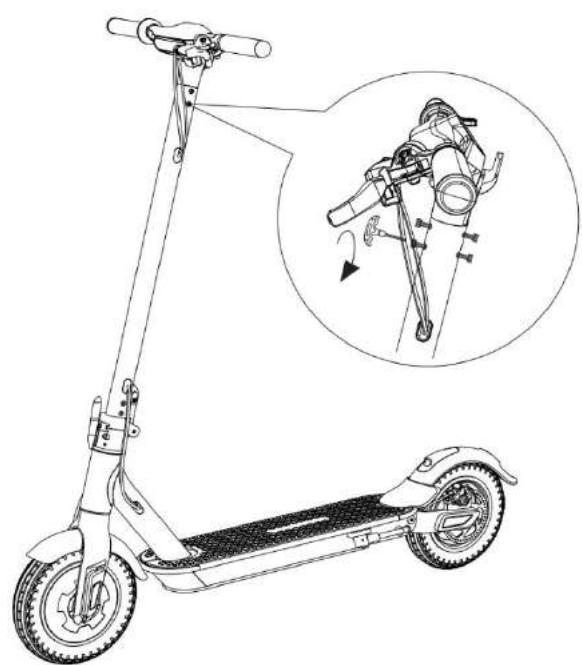

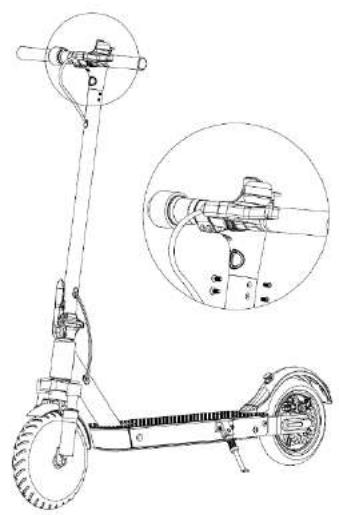

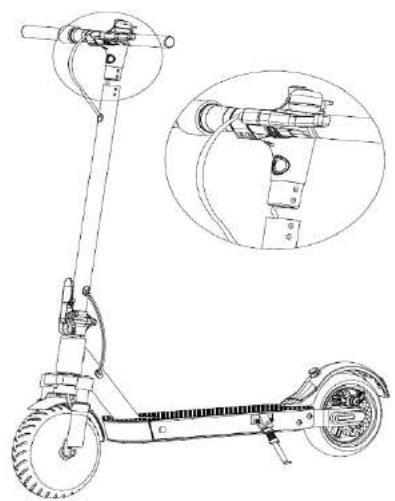

Montaggio sul manubrio
2. Inserire il manubrio nell'attacco manubrio除去 inceppare i cavi di alimentazione.
1. Fissare il manubrio con le 4 viti in dotazione. Utilizzare la chiave M3 per fissare il manubrio al vostro scooter. Assicuratevi che sua sicuro e che il manubrio sia stabile prima di usare il vostro scooter.

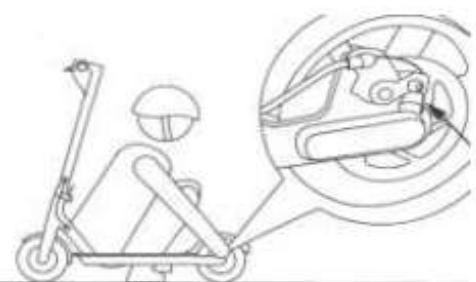

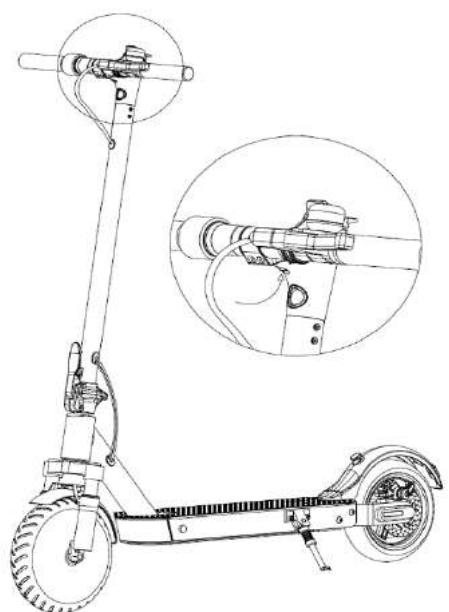

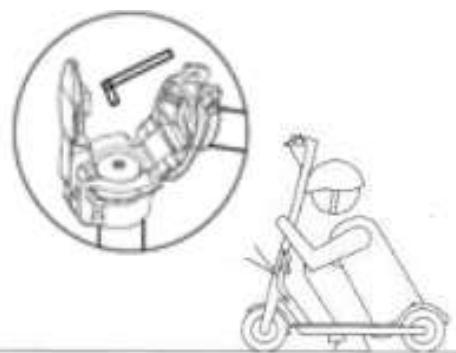

Manutenzione degli steli e dei fremi

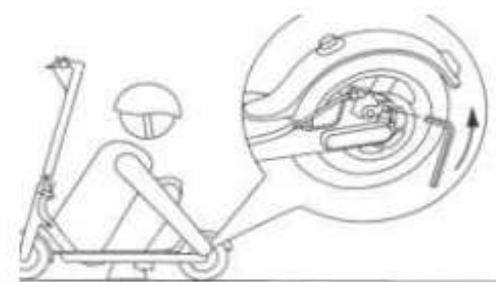

- Se si ritiene che i fremi siano troppo stretti, utilizzare la chiave esagonale M5 per allentare le viti della piastra del freno a disco, far scorrere indietro il cavo del freno in modo che la lunghezza sa leggermente più corta, quando serrare le viti della piastra; Se si ritiene che i fremi siano troppo allentati, utilizzato la chiave esagonale M5 per allentare le viti della piastra del freno a disco, far scorrere indietro il cavo del freno in modo che la lunghezza sa leggermente più lunga, quando serrare le viti della piastra; Se si ritiene che i fremi siano troppo stretti, utilizzato la chiave esagonale M5 per allentare le viti della piastra del freno a disco, far scorrere indietro il cavo del freno in modo che la lunghezza sa leggermente più lunga, quando serrare le viti della piastra.

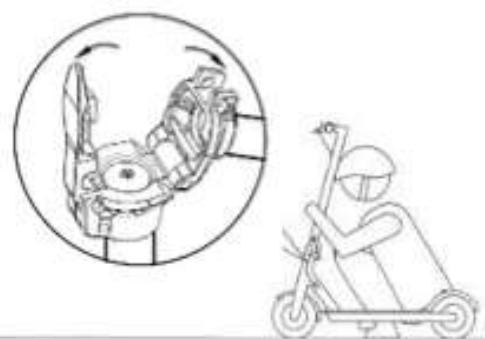

- Se lo stelo dello scooter si scuote, si prega di utilizzare la chiave esagonale M5 per bloccare le due viti del meccanismo di piegatura.
- Prima della regolazione, assicurarsi che lo scooter sia stabile e sicuro per evitare che si ribalti.
RISOLUZIONE DEI PROBLEMI
| Problema | Possibile causa | Soluzione |
| Il prodotto non funziona. | La batteria non è carica. | Caricare la batteria, controllare se la luce rossa è accesa. |
| I collegamenti o i cavi sono scollegati. | Controllare che la batteria sia saldamente inserita nel prodotto | |
| Non funziona in modo continuo | La batteria deve essere caricata. | Caricare la batteria, controllare se la luce rossa è accesa. |
| La batteria non è Completely carica. | Assicurarsi che il cavo di alimentazione sia ben collegato. | |
| Potrebbe essere necessario sostituire la batteria. | ||
| Ha smesso improvvisamente di funzionare | Sovraccarico, cut-off | Il sovraccarico può causare il guasto del prodotto. Spagnere il prodotto, attendere 15 secondi, poi riaccenderlo. |
| Fusabile bruciato | Prima di questo, controllare lo stato di tutti i cavi e connettori. | |
| Si muove lentamente | I freni non sono regolati correttamente. | Controllare le condizioni dei freni e cercare di allentarli. Se ciò non dovesse funzionare, contattare il servizio di assistenza post-vendita. |
| Si è sovraccaricato | Controllare che l'utente pesi meno del peso precedentemente ragcomandato. Controllare che non vi siano oggetti che ostacolino il corretto funzionamento del prodotto. | |
| Cattive condizioni di guid. | Assicurarsi di essere su un terreno pianeggiante, asciutto e costante. | |
| Le gomme/ruote sono danneggiate. | Controllare le condizioni delle ruote del prodotto. |
Per qualiasi informazione, contatta il nostro servizio post-vendita al seguente indirizzo: sav@pactgroup.eu
Troveraianche multi video tutorial relativi alla manutenzione e alla manutenzione delwhose prodotto sulchio YouTube:
UrbanGlide Channel
Infine, non esitare a seguirci sui nostri social network Instagram e Facebook per seguire le nostro novità.
Potete trovare l'ultimo aggiornamento di quello manuale in formato digitale collegandovi al nostro site web :
www.urbanglide.com
(Campo del modello interessato).
La versione cartacea vi sare a consegnata su richiesta al nostro servizio clienti.
Tutti i nomi dei prodotti, i loghi e i marchi registrati sono di proprieta dei rispettivi proprietari. Tutti i nomi di società, prodotti e servizi uomini in quello manuale sono solo a scopo di identificazione. La realtà di questei nomi, loghi e marchi non costituisce una raccomandazione per l'uso.
Urbanglide.fr
Urbanglide
Urbanglide Channel
DICHIARAZIONE DI CONFORMITA ORIGINALE
Ci iscriviamo a PACT GROUP con la presente dichiarando che il prodotto.
Modello: URBANGLIDE RIDE 100 MAX
Tip: Scooter elettrico
Función: Scooter elettrico per il trasporto individuale
Descripción del producto: Scooter elettrico pieghevole con una velocità massima di 25Km/h.
Lotto di produzione : 35250721UGR100M0001 - 35250721UGR100M0001
Anno di fabbricazione : 2021
Soddisfa tutti gli standard e le direttive tecniche di seguito:
DIRECTIVE
| 2014/30/EU | 2014/35/EU | 2006/42/EU | 2011/65/EU |
NORME
| EN 55014-1:2017 | EN 60335-1:2012 + A11:2014+ A13:2017 | EN ISO 12100:2010 |
| EN 55014-2:2015 | EN 62233 :2008 | EN 60204-1:2006+A1:2009+AC:2010 |
| EN 61000-6-3:2007+A1:2011+AC:2012 | EN14619 :2015 | |
| EN IEC 61000-6-1:2019 | EN 60335-2-29:2004+A2:2010+A11:2018 | |
| EN IEC 61000-3-2:2019 | EN 60335-1:2012+AC:2014+A11:2014+A13:2017+A1:2019+A14:2019+A2:2019 | |
| EN 61000-3-3:2013+A1:2019 | 60335-2-29 |
di seguito:
Guangdong UTL Co., Ltd.
Dati di lavoro del importatore:
PACT GROUP
33 rue du gallon
93160 Noisy le Grand - France
Dati di contatto della persona autorizzata a modificare il documento tecnico:
Fung NIM
33 rue du gallon
93160 Noisy le Grand - France
Questa dichiarazione sare rilasciata sotto la responsabilità del fabbricante e, se del caso, del suo
rappresentante. Il 19/08/2021.
Rappresente della società:
PACT GROUP
33 rue du ballon -
Noisy le Grand - France
Maurice Bodokh
PDG
