MANUALE UTENTE RIDE 85+ URBAN GLIDE

Traduzione dell'avviso originale

URBANGLIDE è un marchio importato alla società PACT GROUP, situato in 33 rue du Ballon - 93160 Noisy Le Grand - Francia

Urbanglide.fr

Urbanglide

Urbanglide Channel

INDICE

SICUREZZA E PRECAUZIONI

Protective equipment 1
Equipaggiamento protettivo 1
Procedure e condizioni di guida 1
Utilizzo del caricatore 2
Batteria 2
Manutenzione 2
Transporto 3
Usando lo scooter 3
Rebus 3

UTILIZZO

Le diverse parti 4
I gradini pieghevoli 4
I passi del dispiegamento 5
Utilizzo dello schermo 5
Montaggio sul manubrio 6
Regolazione del gioco del dispositivo di piegatura 6

Sicurezza e Precauzioni

Leggere attendamente il manuale prima di utilizzare il prodotto e leggere i rischi e i consigli di sicurezza contentuti nel manuale. L'uso di un prodotto elettrico cui si ripercuotono sull'azienda in caso di incidente. Autodeterminazione e buon senso sono necessariagli utenti per rilevare i possibili pericoli.

Si prega di verificare le normative e le leggi vigenti nel proprio paese per sapere dove e come utilizzare legalmente il prodotto. Occorre rispetto le regole e le leggi relative a veicoli e pedoni.

- Equipaggiamento protettivo

Indossare sempre il seguente equipaggiamento protettivo:

Casco approvato e certificato in base alla tua posizione
Gomitiere e ginocchiere rinforzate
- Maglie a maniche lunghe e pantaloni lunghi
- Guanti
Scarpe con suola di gomma, mai guidare a piedi nudi o con i sandali. Verificare che i lacci siano allacciati e tenerli il più lontano possibile delle ruote e dal systema interno.

- Avvertenze per il guidatore

L'utente non deve pesare più di 120 kg, le dimensioni e il peso non certificano completamente che l'utente avrà il piano controlo del veicolo. É propria responsabilità assicurarsi che tutti gli utenti siano consapevoli dei rischi. L'ètà consigliata per l'utilizzo di questo prodotto è 12 anni. É propria responsabilità permetterne l'uso a un bambino minore tenendo conto delle sue capacità, maturità e abilità e osservanza delle regole. Non toccare il motore o i fremi del prodotto immediatamente dopo l'uso, QUESTe parti potrebbero essere estremamente calde.

Procedure e condizioni di guida

Si prega di verificare le leggi e le norme vigenti nel proprio paese prima di utilizzato il prodotto. In Francia, la velocità lineare su terreno piano e una persona che non supera il carico massimo consentito è di 25km/h. Guardarsi intorno quando si utilizza il prodotto e prestare attenzione a tutti i possibili rischi. è importante rispetto i diritti e le proprieta di tutti. Per motivi di sicurezza, non premere l'acceleratore se non si è sul prodotto. Questo prodotto non è progettato per realizzare salti, acrobazie e slittamenti

Non guidare mai su strade, vicino a veicoli, scale, colline, piscine o altri corsi d'acqua. Si prega di tenere il manubrio con entrambre le mani. Non salire mai sul prodotto in più di una persona. Assicurarsi di tenere le dita e le altre parti del corso lontano delle parti calde durante l'uso (freno, motore, catena). Non utilizzato mai il prodotto con unlettore Mp3 o con lo smartphone in mano.

Non utilizzato mai il prodotto per trainare nulla, in quanto ciò potrebbe danneggiare i componenti e bruciare la batteria. Non mettere mai il prodotto aicontatto con acqua, i componenti elettrici possono restarne danneggiati e create una situazione pericolosa.

Utilizzare solo su superfici piatte e solide. Evitare superfici con ghiaia, buche, ghiaccio, che possono portare alla perdita di controllo del prodotto. Non guidare di notte o in aree in cui la visibilità è ridotta. Non guidare all'interno, dove ci sono tappeti in quanto potrebbero interferire. Il livello di pressione sonora di emissione ponderata A nella cabina di guida non deve superare i 70dB(A). Il valore totale delle vibrazioni a cui è esesto ilsystema mano-braccio non supra i 2,5m / s^2 , il valore quadratico medio quadratico massimo, ponderato in base alla frequenza, dell'accelerazione a cui è esesto l'intero corpo non supra 0,5m^2 . (Precisione di misura incerta)

Dopo agli utilizzato, verificare che agli pezzo sia nella posizione corretta e che non sia danneggiato. Prima di agli utilizzato, verificare i seguenti punti:

• I freni sono in buone condizioni
• Tutti i componenti sono in buone condizioni e al proprioamento.
  Le parti risultate difettose durante l'ultimo utilizzato sono state riparate o sostuite seconde le condizioni stabilite dal produttore.
  Le persone che si trovano in fase post-operatoria o molto trattamento medico come: persona con problemi cardiaci, donne incinte, persona irresponsabili, persona con problemi alla schiena o al collo, non dovrebbero usare il prodotto.

Le persone che hanno un monitoraggio o un trattamento medico come: persona con malattie cardiache, donne incinte, persona non responsabili, persona con problemi alla schiena o al collo, non dovrebbero usare il prodotto.

Utilizzo del caricatore

Prima di utilizzato il prodotto, è necessario caricarlo. Potrebbe essere necessaria una lunga ricarica prima del primo utilizzato. Si prega difare riferimento all'indicatore della batteria, è possible caricare la batteria in qualsiasi momento per garantire la potenza costante. Non è necessario attendere che la batteria sia Completely scarica per caricarla.

Non utilizzato caricabatterie di altre marche, in quanto possono danneggiare la batteria del prodotto. Per garantire un normale ciclo di vita, è importante caricare la batteria almeno una volta agli 3 anni,anche se non si sta utilizzando il prodotto.

Evitare urti e contatto con l'acqua, in quanto tali fattori non sono coperti alla garanzia e potrebbero danneggiare la batteria.

Il caricabatterie fornito è "intelligente", si fermerà al 100% della carica e non danneggerà la batteria.

Il caricatore deve essere in perfette condizioni durante ogni utilizzo, verificare i cavi, le condizioni delle estremità di connessione e i connettori. Se il prodotto non si carica, il caricabatterie potrebbe essere difettoso, deve essere sostituito.

Il caricabatterie deve essere utilizzato solo da un adulto, è importante scollegarlo da entrambi i lati quando non è in carica.

- Batteria

Non conservare la batteria a temperature estreme. Conservare a temperatura inferiore a 30^ e superiore a 0^ . Se non si utilizza il prodotto per 60-90 giorni, la batteria potrebbe deteriorarsi. Questa perdita di autonomia è dovuta alla mancanza di utilizzo e pertanto non è coperta dalla garanzia.

Ala fine del ciclo, la batteria deve essere smaltita separamente dai rifiuti generici indifferenziati. Smaltire le batterie nei contentitori forniti a questo scopo. Il recupero e il riciclaggio delle batterie contribuiscono a proteggere l'ambiente e alla conservazione delle risorse materiali. Questo prodotto contiene una batteriaagli ioni di litio,l'estinzione di un eventuale incendio delve essere effettuata con un estintore a polvere (clasde d'incendio D).

- Manutenzione

Conservare il prodotto in un luogo asciutto e privo di polvere ed evitare di lasciarlo per troppo tempo in una zona umida o molto il sole. Per pulire l'apparecchio, utilizzare un panno umido e un detergente delicato. Non usare alcool, benzina, cherosene o altri solventi chimici corrosivi per pulire l'apparecchio, in quanto ne danneggerebbero l'aspetto e la struttura.

Verificare costamente le condizioni dei componenti del prodotto ; se una parte è danneggiata, sostiturla prima di utilizzato il prodotto. Se una parte non funziona, possono verificarsi cadute e lesions.

- Trasporto

Se si desidera trasportare il prodotto sono come la sua batteria per via aerea o con altri mezzi di trasporto, contattarepreventamente le autorità locali e il vettore per conoscere i possibili divieti e limiti di trasporto. Le batterie al litio sono considerate pericolose in molti paesi. Assicurarsi che l'accesso e il trasporto siano consentiti prima di mettersi in viaggio. La legge internazionale vieta il trasporto di batterie al litio per via aerea.

- Uso del prodotto

Per accendere il prodotto, premere il pulsante Power sul manubrio. Per andare avanti, premere l'acceleratore che si trovareanche sul manubrio. Posizionare entrambi i piedi sul prodotto e premere il grilletto dell'acceleratore. Per frenare,utilizzare i fremi a mano situati sul manubrio.E possible utilizzato anche il parafango posteriore, se il prodotto ne è dotato. Prima di agli utilizzo, verificare che le ruote non siano inceppate e che i fremi funzionino.Per effettuare alcune regolazioni di base,in particolare la riproduzione del command del freno,si prega di andare ai nostri video tutorial disponibili sul nostro canale YouTube: URBANGLIDE CHANNEL.

L'uso di quello tipo di prodotto per un lungo periodo di tempo cui possono essere sgradevoli, fare pause regolari. Per avvertire gli altri utenti della vostra presenza, utilizzate il clacson sul vostro manubrio, se il vostro prodotto ne è dotato. Utilizzato il LED frontale per illuminare la strada in luoghi bui. Quando si ferma il prodotto, utilizzato il supporto per stabilizzato.

Rebus

QESTO PRODOTTO CONTIENE BATTERIE DI LITIO CHE DEVONO ESSERE RICICICLATE SICURAMENTE: La batteria deve essere rimossa prima dello smaltimento. Prima di fare qualsiasi casa, ricordatevi di spegnerlo e di scollegarlo alla presa di corrente.

Alcune parti richiedono la sostituzione a seconda del grado di usura e del tempo di utilizzo, è possible ottener i ricambi al segunte indirizzo (Sezione RIDE 85+):

https://boutique.urbanglide.com

Ricambi	Criteri di sosituzione	Criteri di accettabilità	Metodo di sosituzione	Riferimenti
Pneumatici	Perdita della forma originale, crepe, schegge o altri segni di usura		Video online su YouTube URBanglide Channel	3700092666104
Guarnizioni dei freni	Rumore anomalo di frenata o rumore anomalo di sfregamento		Video online su YouTube URBanglide Channel	3700092666135
Il cavo di dato del freno	Cavo di sfilacciamento		Video online su YouTube URBanglide Channel	Contattate il miglioramento clienti
Nastri retroriflettenti	Quando si stacco		Video online su YouTube URBanglide Channel	Contattate il miglioramento clienti
Cuscinetti	Rumori anomali		Contattate il miglioramento clienti	Contattate il miglioramento clienti

Il numero di series ha l'anno di fabbricazione come preferso situato sull'etichetta informativa del vosto prodotto.

AAAAAMXXXXXXXXXXXXX

Per andare avanti, posizionare entrambi i piedi sulla piattaforma e utilizzare il grilletto destro sul manubrio per spostare il vosto scooter in avanti.

Per frenare, è possibile utilizzato il grilletto sinistro sul manubrio, o utilizzato il piede sul parafango posteriori per ridurre la velocità del vostro scooter.

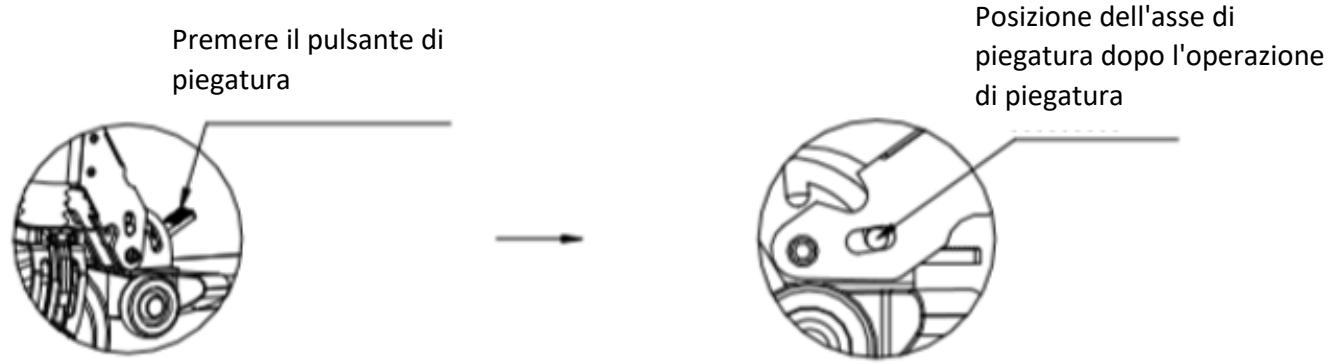

I gradini pieghevoli

Modello aperto

Modello piegato

1. Specnere lo scooter eMETTERe via la stampella.
2. Premere il pulsante di ripiegamento con il piede o con la mano e piegare lo scooter.
3. Continuare a piegare finché non si sente il suono del "click".1.

ATTENZIONE: Non pizzicare le dita quando si piega lo scooter!

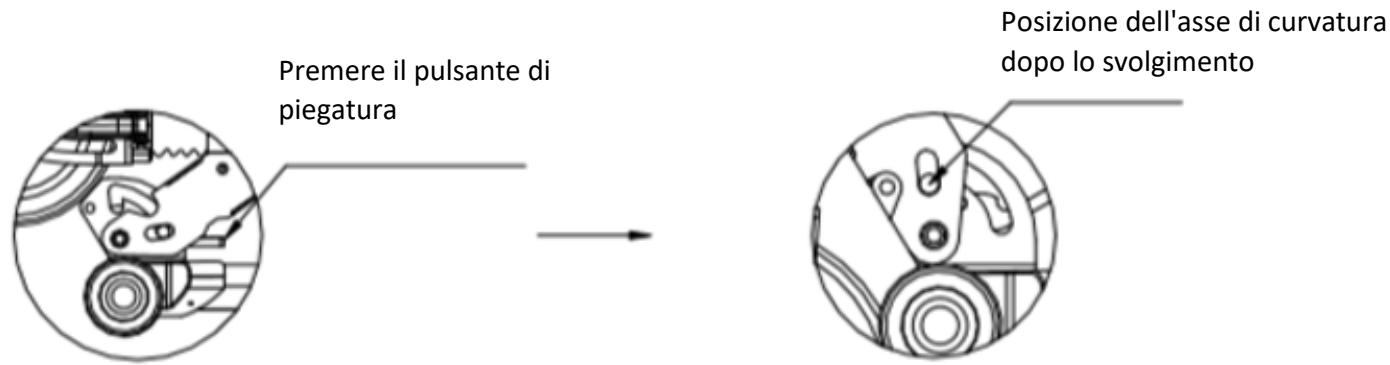

I passi del dispiegamento

1. Premere il pulsante di piegatura.
   2.Tenere il piano dello scooter e sollevare il manubrio fino a quando non si sente il suono del "click". Se non avete sentido il suono, ripetete il processo e tenete premuto il pulsante pieghevole con il piede per facilitare lo srotolamento dello scooter.

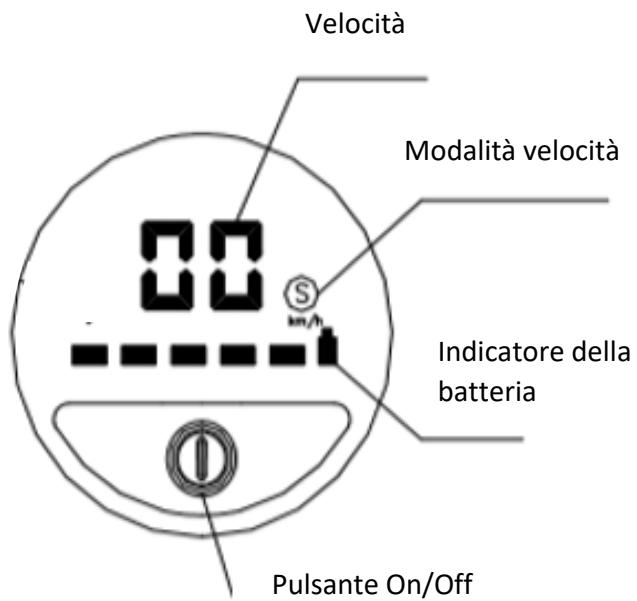

Utilizzo dello schermo

1. L'indicatore della batteria在哪 in tempore reale il livello della batteria rimanente.
2. Per accendere lo scooter premere il pulsante On/Off, per spegnerlo premerlo per 3 secondi.
3. Una volta acceso, premere una volta il pulsante On/Off per accendere la luce anteriore. Premere ancora una volta per spegnerlo.
4. Una volta acceso, premere due volte il pulsante On/Off perambiare la modalità di velocità. Quando "S" non viene visualizzato, si è in prima marcia, quando "S"iene visualizzato in bianco, si è in seconda marcia, e quando "S"iene visualizzato in rosso, si è in terza marcia.

Montaggio sul manubrio

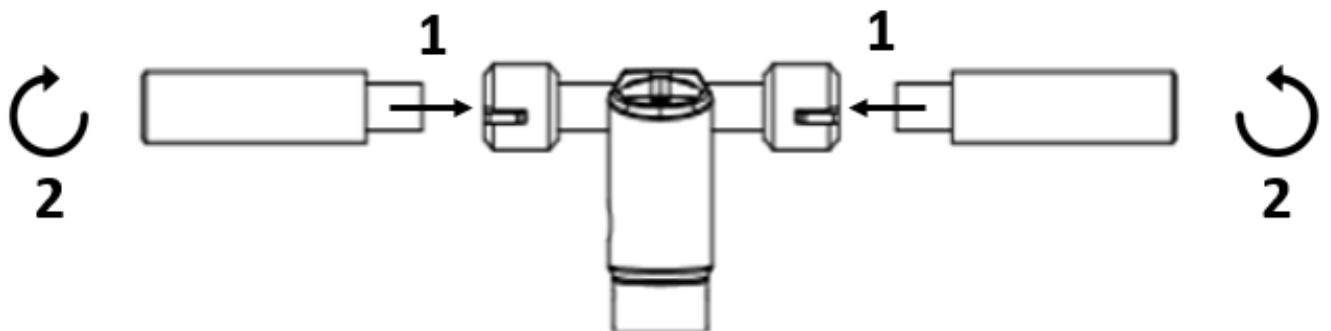

Assemblea

Per montare il manubrio del vostro scooter, seguite questi passi:

1. Inserire le due maniglie nel manico del vostro scooter.
2. Avvitare le due maniglie

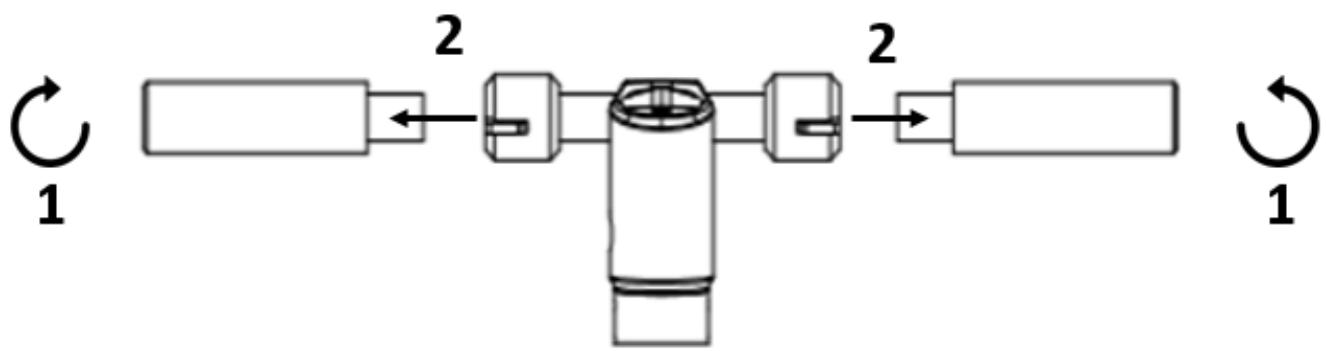

Smontaggio

Per smontare il manubrio del vostro scooter, seguite questi passi:

1. Svitare le due maniglie del manico del vostro scooter.
2. Rimuovere entrambé le maniglie.

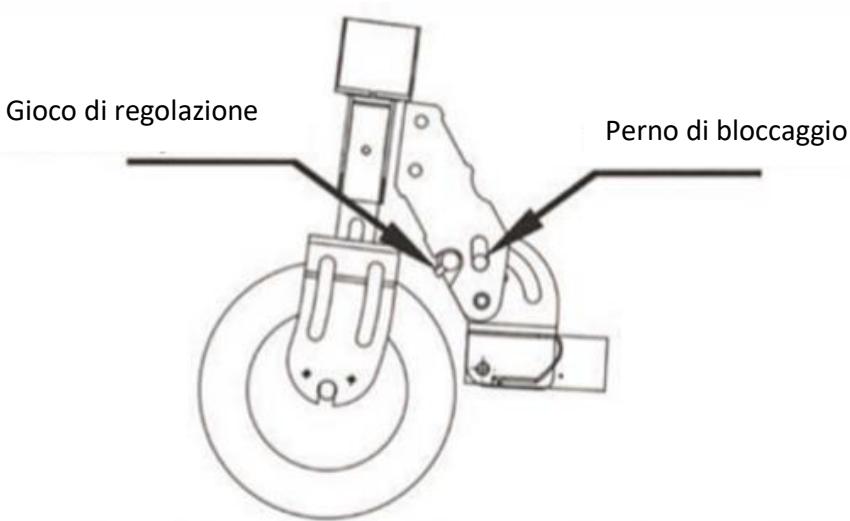

Regolazione del gioco del disposativo di piegatura

1. Quando lo spazio nel dispositorio di piegatura è troppo grande, la vite superiore può essere girata verso destra con una chiave a brugola e le viti destra e sinistra devono essere regolare.
2. Prima della regolazione, assicurarsi che lo scooter sia nello stato di blocco della regolazione e dopo la regolazione, che l'interruttore pieghevole sia elastico e possa essere usato normalmente. Il perno di bloccaggio può normalmente cadere.

Problema	Possibile causa	Soluizione
Il prodotto non funziona.	La batteria non è carica.	Caricare la batteria, controllare se la luce rossa è accesa.
	I collegamenti o i cavi sono scollegati.	Controllare che la batteria sia saldamente insertita nel prodotto
Non funziona in modo continuo	La batteria deve essere caricata.	Caricare la batteria, controllare se la luce rossa è accesa.
	La batteria non è Completely caricata.	Assicurarsi che il cavo di alimentazione sia ben collegato.
		Potrebbe essere necessario sostituire la batteria.
Ha smesso improvvisamente di funzionare	Sovraccarico, cut-off	Il sovraccarico può causare il guasto del prodotto. Spagnere il prodotto, attendere 15 secondi, poi riaccenderlo.
	Fusabile bruciato	Prima di questo, controllare lo stato di tutti i cavi e connettori.
Si muove lentamente	I freni non sono regolati correttamente.	Controllare le condizioni dei freni e cercare di allentarli. Se ciò non dovesse funzionare, contattare il servizio di assistenza post-vendita.
	Si è sovraccaricato	Controllare che l'utente pesi meno del peso precedentemente ragcomandato.
		Controllare che non vi siano oggetti che ostacolino il corretto funzionamento del prodotto.
	Cattive condizioni di guida.	Assicurarsi di essere su un terreno pianeggiante, asciutto e costante.
	Le gomme/ruote sono danneggiate.	Controllare le condizioni delle ruote del prodotto.

Per qualsiasi informazione, contatta il nostro servizio post-vendita al seguente indirizzo:

Troveraianche multi video tutorial relativi alla manutenzione e alla manutenzione delwhose prodotto sulchio canale YouTube:

UrbanGlide Channel

Infine, non esitare a seguirci sui nostri social network Instagram e Facebook per seguire le nostro novità.

Potete trovare l'ultimo aggiornamento di quello manuale in formato digitalecollegandovi al nostro site web :

www.urbanglide.com

(Campo del modello interessato).

La versione cartacea vi sare aconsegnata su richiesta al nostro servizio clienti.

Tutti i nomi dei prodotti, i loghi e i marchi registrati sono di proprieta dei rispettivi proprietari. Tutti i nomi di società, prodotti e serviziMZionati in questo manuale sono solo a scopo di identificazione. LaMZione di questoni nomi, loghi e marchi non costituisce una raccomandazione per l'uso.

Urbanglide.fr

Urbanglide

Urbanglide Channel

DICHIARAZIONE DI CONFORMITA ORIGINALE

Ci iscriviamo a PACT GROUP con la presente dichiarando che il prodotto.

Modello: URABNGLIDE RIDE 85+

Tip: Scooter elettrico

Función: Scooter elettrico per il trasporto individuale

Descripción del producto: Scooter elettrico pieghevole con velocità regolabile per il trasporto individuale.

Soddisfa tutti gli standard e le direttive tecniche di seguito:

DIRECTIVE

2014/30/EU

2014/35/EU

2006/42/EU

2011/65/UE

NORME

EN 61000-6-1 :2007	EN 60335-1:2012+A11:14+A13:17	EN 60335-1:2012+A11:14+A13:17	EN 50581:2012
EN 61000-6-3:2007+A1 :2011		Annex K of EN 60745-1:2009+A11:2010
		EN ISO 12100: 2010

di seguito:

Dati di lavoro del produttore o dell importador:

PACT Group

33 rue du ballon

93160 Noisy le Grand - France

Dati di contatto della persona autorizzata a modificare il documento tecnico:

Fung Nim

33 rue du ballon

93160 Noisy le Grand - France

Questadihiarazione sera rilasciata sotto la responsabilita del importador.

II 29/12/20.

Rappresente della società:

PACT GROUP

Maurice Bodokh

PDG

RIDE 85+
