| Type de produit | Trottinette électrique URBANGLIDE RIDE 85+ |
| Caractéristiques techniques principales | Vitesse max : 25 km/h, autonomie : jusqu'à 30 km, moteur : 350W |
| Alimentation électrique | Batterie lithium-ion rechargeable |
| Dimensions approximatives | Longueur : 110 cm, largeur : 43 cm, hauteur : 120 cm |
| Poids | 12 kg |
| Compatibilités | Compatible avec les accessoires URBANGLIDE |
| Type de batterie | Batterie lithium-ion 36V |
| Tension | 36V |
| Puissance | 350W |
| Fonctions principales | Mode éco, mode sport, éclairage LED, frein à disque |
| Entretien et nettoyage | Nettoyer avec un chiffon humide, vérifier régulièrement les freins et les pneus |
| Pièces détachées et réparabilité | Disponibilité de pièces détachées sur demande |
| Sécurité | Casque recommandé, respecter les règles de circulation, éclairage avant et arrière |
| Informations générales utiles | Poids maximum utilisateur : 100 kg, garantie de 2 ans |
FOIRE AUX QUESTIONS - RIDE 85+ URBAN GLIDE
Questions des utilisateurs sur RIDE 85+ URBAN GLIDE
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Trottinette électrique au format PDF gratuitement ! Retrouvez votre notice RIDE 85+ - URBAN GLIDE et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil RIDE 85+ de la marque URBAN GLIDE.
MODE D'EMPLOI RIDE 85+ URBAN GLIDE
Pour avancer, placez vos deux pieds sur le plateau, et utilisez la gâchette de droite sur votre guidon pour faire avancer votre trottinette.
Pour freiner, vous pouvez utiliser la gâchette de gauche située sur votre guidon, ou appuyez sur le garde-boue arrière à l'aide de votre pied pour réduire la vitesse de votre trottinette.
Unfolding
Folding
URBANGLIDE est une marque importée par la société PACT Group, localisée au 33 rue du Ballon - 93160 Noisy-le-Grand - France
Urbanglide. fr
Urbanglide
Urbanglide Channel
Sommaire
Équipement de protection 19 Conseils conducteur 19 Procédures et conditions de conduite 19 Utilisation du chargeur 20 Battery 20 Maintenance 20 Transport 21 Using the scooter 21 Rebus 21
Utilisation
Les différentes parties 22 Les étapes du pliage 22 Les étapes du dépliages 23 Utilisation de l'écran 23 Montage du guidon 24 Réglage du jeu du dispositif de pliage 24
Sécurité et précaution
Merci de lire attentivement le manuel avant d'utiliser le produit, veuillez prendre connaissance des risques et des conseils de sécurité présents dans le manuel. L'utilisation d'un produit électrique peut être dangereuse si l'utilisateur n'est pas vigilant. La mauvaise utilisation et le non-respect des consignes de sécurité ne mettent pas en cause l'entreprise en cas d'accident. L'utilisateur doit faire preuve d'autojugement et de bon sens pour détecter les dangers eventuels. Veuillez vérifier les réglementations et les lois en vigueur dans votre pays pour savoir où et comment utiliser votre produit légalement. Vous devez respecter les règles et les lois applicables aux véhicules et aux piétons.
Équipement de protection
Veillez à toujours porter les équipements de sécurité suivants :
Casque apprové et certifié en fonction de vos et localisation - Genouillères et coudières - Tee-shirt à manche longues et un pantalon long - Gants - Des chaussures avec des semelles en caoutchouc, ne jamais conduire pieds-nus ou en sandale.
Vérifiez d'avoir les lacets faits, et de les maintenir le plus loin possible des roues et du système interne.
Conseil conducteur
L'utilisateur ne doit pas faire plus de 120 kg, la taille et le poids ne certifient pas pleinement que l'utilisateur aura une entière maîtrise du véhicule. Il est de votre responsabilité de vous assurer que l'ensemble des utilisateurs ont bien conscience des risques. L'âge recommandé pour l'utilisation de ce produit est de 12 ans. Il est de votre responsabilité de mettre un enfant plus jeune en compte ses compétences, sa maturité et sa capacité et suivre les règles. Ne touchez pas le moteur ou les freins du produit juste après son utilisation, ces parties peuvent être extrêmement chaudes.
-Procedures et conditions de conduite
Veuillez vérifier les lois et les règes en vigueur dans votre pays avant d'utiliser le produit. En France, la vitesse linéaire sur sol plan et une personne n'excédant pas la charge maximale admissible est de 25km / h. Regardez autour de vous lorsque vous utilisez le produit, et prétez attention à tous les risques éventuels. Il est important de respecter les droits et les propriétés de chacun. Pour toute sécurité n'enclenchez pas l'accélérateur si vous n'êtes pas sur le produit. Ce produit n'est pas conçu pour faire des sauts, des figures acrobatiques et des dérapages. Ne conduisez jamais sur des routes, pres de vehicule, d'escaliers, de collines, de piscine ou d'autre cours d'eau. Veuillez maintainir le guidon avec vos deux mains. Ne montez jamais à plus d'une personne sur le produit. Veillez a garder vos doigs et toutes autres parties du corps loin des parties pouvant chauffer durant l'utilisation (Frein, moteur, chaine). N'utiliser jamais le produit avec un lecteur audio, ou avec votre smartphone a la main.
Ne jamais utiliser le produit pour tirer quelque chose sous peine d'abimer les composants et d'usur la batterie. Ne mettez jamais le produit en contact avec de l'eau, les composants électriques peuvent s'endommager et créer une situation dangereuse.
Roulez uniquement sur des surfaces plates et solides. Évitez les surfaces avec du gravier, des trous, de la glace, qui peuvent entraîner une perte de contrôle du produit. Ne roulez pas la nuit ou dans des zones où la visibilité est réduite. Ne roulez pas non plus en intérieur, dans des endroits où la moquette et les tapis peuvent vous gêner.
Le niveau de pression acoustique d'émission pondéré A au poste de conduite ne dépasse pas 70dB(A). La valeur totale des vibrations auxquelles est exposé le système main bras ne dépasse pas 2.5m / s², la valeur moyen quadratique maximale pondérée en fréquence de l'accelération à laquelle est exposée l'ensemble du corps ne dépasse pas 0.5m². (Precision de mesure incertaine)
Après chaque utilisation, vérifie que chaque pièce est bien à sa place, et qu'elle n'est pas endommagée. Avant chaque utilisation, vérifie les points suivants :
- Les freins sont en bon état de fonctionnement. Tous les composants sont en état et bien à leurs places.
- Les pièces ayant créé des anomalies lors de la première utilisation ont bien été réparées ou changées selon les conditions du fabricant.
Les personnes qui disposent d'un suivi médical ou d'un traitement tels que : les personnes cardiaques, les femmes enceintes, les personnes non responsables, les personnes qui ont un problème au dos ou au cou, ne doivent pas se servir du produit.
Utilisation du chargeur
Avant d'utiliser le produit, il est nécessaire de le charger. Une longue charge peut être nécessaire avant la première utilisation. Veuillez-vous fier à l'indicateur de batterie. Il est possible de charger votre batterie à tout moment afin d'assurer une puissance constante, il n'est pas nécessaire d'attendre que la batterie soit entièrement vide pour la mettre en charge. Veuillez ne pas utiliser le chargeur d'une autre marque, ceux-ci peuvent endommager la batterie de votre produit. Il est important de charger votre batterie au moins une fois tous les 3 mois, même si vous ne vous servez pas du produit, afin de lui assurer un cycle de vie normal. Évitez les chocs et le contact avec l'eau, il s'agit de facteurs non pris en charge par la garantie pouvant endommager la batterie. Le chargeur fourni est «intelligent», il est pensé pour s'arrêter à 100% de la charge et ne pas endommager la batterie. Le chargeur doit être en parfait état à chaque utilisation, vérifiez les fils, l'état des embouts et des connecteurs. Si le produit ne charge pas, il se peut que le chargeur soit déficient, il est alors nécessaire de le changer. Le chargeur doit être utilisé uniquement par un adulte, il est important de le débrancher des deux côtés lorsqu'il ne charge pas.
- Batterie
Veuillez ne pas stocker la batterie à des températures trop extrêmes. En dessous de 30°C et au-dessus de 0°C. Si vous n'utilisez pas votre produit durant 60-90 jours, il se peut que la batterie soit moins performante qu'au début. Cette perte d'autonomie est due au manque d'utilisation et n'est donc pas prise en charge par la garantie.
À la fin de son cycle, la batterie doit être jetée séparément des déchets génériques non différentiés. Jetez les batteries dans les conteneurs prévus à cet effet. La récupération et le recyclage des batteries contribuent à la protection de l'environnement et à la conservation des ressources matérielles. Ce produit contient une batterie au Li-ion, l'extinction d'un événementiel incendie doit se faire à partir d'un extincteur à poudre (Incendie classe D)
Entretien
Veuillez stocker votre produit dans un endroit sec et sans poussière, et évitez de le laisser trop longtemps dans un espace humide ou sous le soleil. Pour nettoyer votre appareil, utilisez un chiffon humide et un détergent doux. N'utilisez pas d'alcool, d'essence, de kérosène ou d'autre solvant chimiques corrosifs, ce qui endommagerait son apparence et sa structure.
Vérifiez constamment l'état des composants de votre produit, si une partie est endommagée, veuillez la remplacer avant d'utiliser le produit. Si une pièce n'est pas en état de fonctionner, vous risquez de tomber et de vous blesser.
Transport
Si vous souhaitez transporter votre produit, ainsi que sa batterie, en avion ou via d'autres moyens de transport, veuillez contacter préalablement les autorités locales compétentes et le transporteur afin de vous informer sur les éventuelles interdictions et limites de transport. Les batteries au lithium sont considérées comme dangereuses dans de nombreux pays. Veuillez-vous assurer avant un voyage, que l'accès et le transport soient autorisés. Le droit international interdit le transport par avion des batteries au lithium.
Utilisation du produit
Pour allumer votre produit, appuyez sur le bouton Power situé sur votre guidon. Pour avancer, appuyez sur l'accélérateur situé également sur votre guidon. Placez vos deux pieds sur le produit et pressez la gâchette d'accélération. Pour freiner, utilisez les freins manuels situés sur le guidon. Vous pouvez également utiliser le garde-boue arrêté, si votre produit en est équipé. Avant chaque utilisation, veillez vérifier que les roues ne sont pas encrobrées, que les freins fonctionnent. Afin d'effectuer certains réglages de base, notamment le jeu de la commande de frein, venez découvrir nos vidéos tutoriels disponibles sur notre chaîne YouTube : URBANGLIDE CHANNEL.
L'utilisation de ce type de produit sur de longue durée peut entrainer des vibrations qui peuvent être désagréables, faites des pauses régulièrement. Pour prévenir les autres usagers de votre présence, utilisez l'évertisseur sonore situé sur votre véhicule, si votre produit en est équipé. Utilisez la LED avant pour éclairer votre chemin dans les lieux sombres. Lorsque vous stoppez votre produit, servez-vous de la béquille pour le stabiliser.
Listing des pièces sujettes à usure :
Certaines pièces nécessitent un remplacement suivant le degré d'usage et son temps d'utilisation, vous pouvez vous procurer les pièces détachées à l'adresse suivante (RIDE 85+):
| Pièces détachées | Critères de remplacement | Critère d'acceptabilité | Méthode de remplacement | Références |
| Les pneumatiques | Perte de sa forme d'origine, présence de fissures, éclats ou tout autre signe d'usure | Vidéo en ligne sur YouTube Urbanglide Channel | 3700092666104 | |
| Les garnitures de frein | Bruits anormaux lors d'un freinage ou bruits de frottement anormaux | Vidéo en ligne sur YouTube Urbanglide Channel | 3700092666135 | |
| La câtable de commande des freins | Câble qui s'effiloche | Vidéo en ligne sur YouTube Urbanglide Channel | Sur demande au service client | |
| Bandes rétroréflchéissantes | Lorsque celle-ci se décolle | Vidéo en ligne sur YouTube Urbanglide Channel | Sur demande au service client | |
| Roulements | Bruits anormaux | Contactez notre service client | Contactez notre service client |
Le numéro de série dispose de l'année de fabrication en préfixe situé sur l'étiquette d'information de votre produit.
AAAAAMXXXXXXXXXXXXX

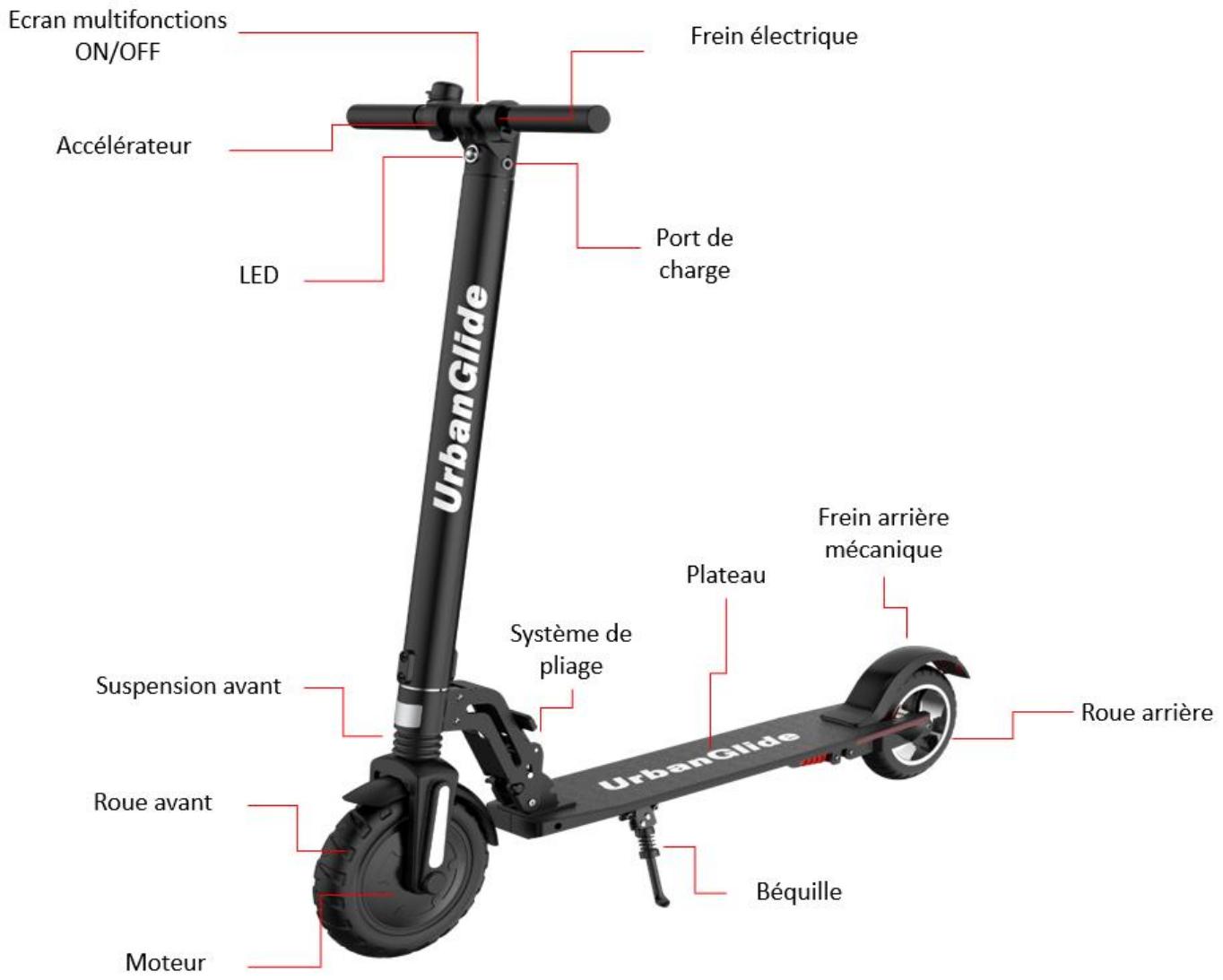

Utilisation les différentes parties
Pour avancer, placez vos deux pieds sur le plateau, et utilisez la gachette de droite sur votre guidon pour faire avancer votre trottinette.
Pour freiner, vous pouvez utiliser la gachette de gauche située sur votre guidon, ou appuyez sur le garde-boue arrière à l'aide de votre pied pour réduire la vitesse de votre trottinette.
Les étapes du pliage
Modèle déplié
Modèle plié
- Éteignez la trottinette et rangez la béquille.
- Appuyez sur le bouton de pliage avec le pied ou la main et pliez la trottinette.
- Continuez à plier jusqu'à entendre le son « clic »
ATTENTION : Ne pas se pincer les doigts en pliant le scooter !

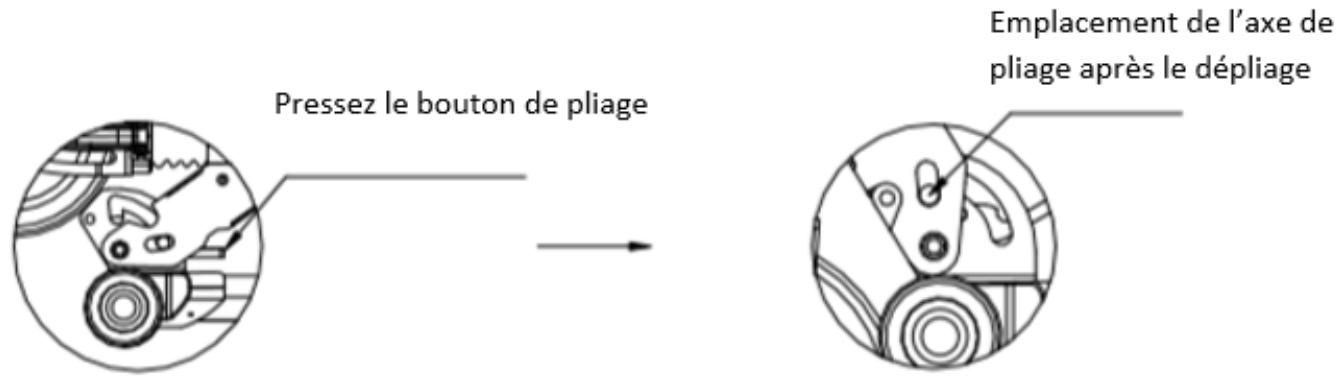

Les étapes du dépliage
- Appuyez sur le bouton de dépliage.
- Maintenez le plateau de la trottinette et relevez le guidon jusqu'à entendre le son « clic ». Si vous n'avez pas entendu le son, recommencez et maintenez bien le bouton de piage avec le pied pour faciliter le dépliage.

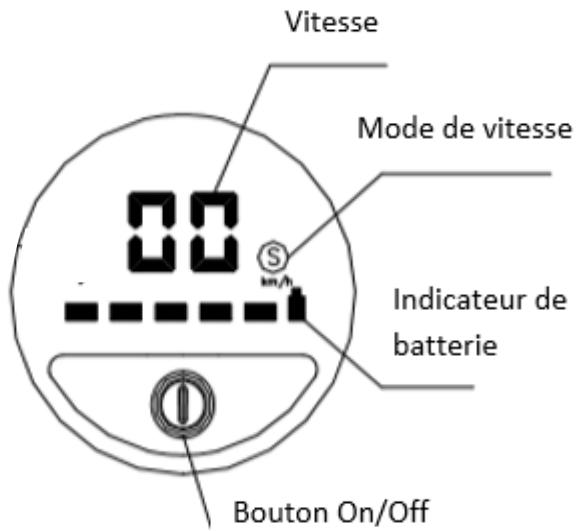

Utilisation de l'écran
- L'indicateur de la batterie indique en temps réel le niveau de batterie restant.
- Pour allumer la trottinette, appuyez sur le bouton On/Off, pour l'éteindre appuyez dessus 3 secondes.
- Une fois allumée, appuyez une fois sur le bouton On/Off pour allumer la lumière avant. Appuyez 1 fois encore pour l'éteindre.
- Une fois allumée, appuyez 2 fois sur le bouton On/Off pour changer le mode de vitesse. Lorsque le « S » ne s'affiche pas, vous êtes en première vitesse, lorsque le « S » s'affiche en blanc, vous êtes en vitesse deux, et lorsqu'il s'affiche en rouge, vous êtes en troisième vitesse.
Assemblage
Pour assembler le guidon de votre trottinette, suivez les étapes suivantes :
- Insérez les deux poignées dans le manche de votre trottinette
- Vissez les deux poignées
Désassemblage
Pour désassembler le guidon de votre trottinette, suivez les étapes suivantes :
- Dévissez les deux poignées du manche de votre trottinette
- Retirez les deux poignées.

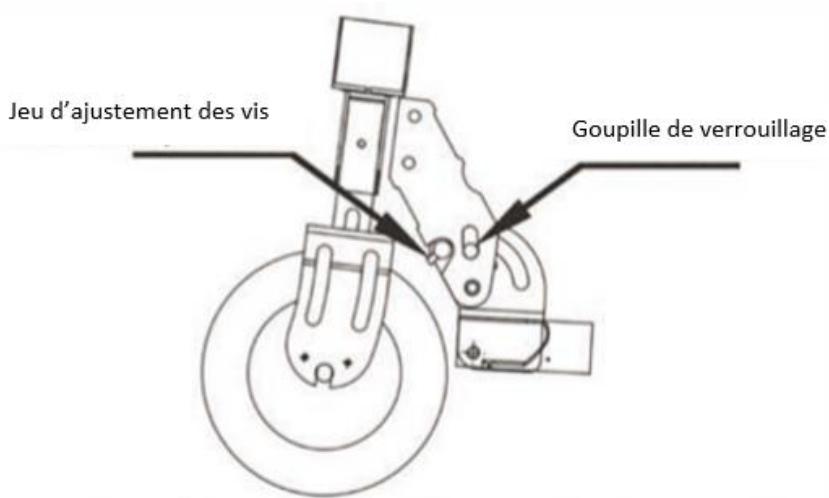

Réglage du jeu du dispositif de piégeage
- Lorsque l'espace du dispositif de pliage est trop grand, la vis supérieure peut être tournée vers la droite à l'aide d'une clé Allen et les vis gauche et droite doivent être ajustées.
- Avant le réglage, assurez-vous que la trottinette soit dans l'état de verrouillage de réglage et après le réglage, que l'interrupteur de repliement soit élastique et qu'il puisse être utilisé normalement. La goupille de verrouillage peut normalement tomber vers le bas.
| Problème | Causes possibles | Solutions |
| Mon produit ne fonctionne pas | La batterie n'est pas chargée | Chargé votre batterie. Vérifiez que votre chargeur affiche bien une lumière rouge. |
| Les câbles de connexions sont débranchés | Vérifiez que tous les câbles sont bien branchés et qu'aucun d'entre euxn'est endommagées. | |
| Mon produit ne fonctionne pas continulement | La batterie a besoin d'être chargé | Chargé votre batterie, vérifiées que votre chargeur affiche bien uneelight rouge |
| La batterie n'est pas pleinement chargée | Vérifiez que le cable moteur est bien branché | |
| La batterie peut avoir besoin d'être remplaçé. | ||
| Le produit a soudainment cessé de fonctionner | Surcharge/Coupure | La surcharge peut entraîner une défaillance du produit. Éteignez le produit, attendez 15 secondes, puis rallumez-le. |
| Un fusible a l'ché | Vérifiez d'abord l'état de tous les câbles. | |
| Mon produit avance lentement | Les freins de sont pas correctement ajustées | Vérifiez l'état des freins et essayez de les desserrer. Si cela ne fonctionne pas, veuillez contacter le service après-vente. |
| Le produit est surcharge. | Vérifiez que l'utilisateur pèse moins que le poids recommends précédemment. Vérifier qu'aucun objet ne gène le bon fonctionnement du produit. | |
| Vous utilisez votre produit dans de mauvaise condition. | Assurez-vous d'être sur un terrain plat, sec et constant. | |
| Les roues et pneu sont endommagés | Vérifiez l'état des roues du produit. |
Pour toutes informations, contactez notre service après-vente à l'adresse suivante :
Vous retrouverez aussi de nombreuses vidéos tutoriels concernant l'entretien et la maintenance de votre produit sur notre chaîne YouTube :
UrbanGlide Channel
Enfin, n’hésitez pas à nous suivre sur nos réseaux sociaux Instagram et Facebook afin de suivre notre actualité.
Vous retrouverez la dernière mise à jour du manuel au format numérique en vous connectant sur notre site web :
www.urbanglide.com
(Rubrique modèle concerné).
La version papier vous sera remise sur simple demande auprès de notre service client.
Tous les noms de produits, logos et marques sont la propriété de leurs détenteurs respectifs. Tous les noms d'entreprises, de produits et de services mentionnés sur ce manuel le sont à des fins d'identification uniquement. La mention de ces noms, logos et marques ne saurait constituer une recommandation d'utilisation.
Urbanglide. fr
Urbanglide
Urbanglide Channel
Declaration de conformite originale
Nous soussignés PACT GROUP déclarons par la présente que le produit.
Modèle : URBANGLIDE RIDE 85+
Type: Trottinette électrique
Fonction : Trottinette pour transport individuel
Description du produit : Trottinette électrique pliable avec guidon ajustable.
Répond à toutes les normes et directives techniques ci-dessous :
Directives
| 2014/30/EU | 2014/35/EU | 2006/42/EU | 2011/65/UE |
| EN 61000-6-1 :2007 | EN 60335-1:2012+A11:14+A13:17 | EN 60335-1:2012+A11:14+A13:17 | EN 50581:2012 |
| EN 61000-6-3:2007+A1 :2011 | Annex K of EN 60745-1:2009+A11:2010 | ||
| EN ISO 12100: 2010 |
Tous les tests ont été effectués par les laboratoires mentionnés ci-dessous :
PACT GROUP
33 rue du ballon
93160 Noisy-le-Grand - France
Coordonnees de la personne autorisee a EDITER le document technique:
Fung Nim
33 rue du ballon
93160 Noisy-le-Grand - France
La présente déclaration est délivrée sous la responsabilité de l'importateur et, le cas échéant, de son mandataire le
28/12/2020
Représentant de la société :
PACT GROUP
Maurice Bodokh
PDG
