| Type de produit | Trottinette électrique URBANGLIDE Ride 85C+ |
| Caractéristiques techniques principales | Vitesse maximale : 25 km/h, Autonomie : jusqu'à 25 km |
| Alimentation électrique | Batterie lithium-ion, 36V |
| Dimensions approximatives | Longueur : 110 cm, Largeur : 43 cm, Hauteur : 120 cm |
| Poids | 12 kg |
| Compatibilités | Compatible avec les accessoires URBANGLIDE |
| Type de batterie | Batterie lithium-ion |
| Tension | 36V |
| Puissance | Moteur de 350W |
| Fonctions principales | Mode de conduite éco, feux avant et arrière, klaxon |
| Entretien et nettoyage | Nettoyer avec un chiffon humide, vérifier régulièrement les freins |
| Pièces détachées et réparabilité | Disponibilité des pièces détachées sur le site du fabricant |
| Sécurité | Casque recommandé, respecter les règles de circulation |
| Informations générales utiles | Poids maximum utilisateur : 100 kg, Garantie : 2 ans |
FOIRE AUX QUESTIONS - Ride 85C+ URBAN GLIDE
Questions des utilisateurs sur Ride 85C+ URBAN GLIDE
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Trottinette électrique au format PDF gratuitement ! Retrouvez votre notice Ride 85C+ - URBAN GLIDE et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil Ride 85C+ de la marque URBAN GLIDE.
MODE D'EMPLOI Ride 85C+ URBAN GLIDE
URBANGLIDE est une marque importée par la société PACT GROUP, Localisée au 29 Promenade Michel Simon - 93160 Noisy Le Grand - France
Urbanglide.fr
Urbanglide
Urbanglide Channel
Sécurité et précaution
Respecter et dire les instructions de ce manuel sur les méthodes d'utilisation, notamment l'allumage, le démarriage, le freinage, l'entretien et l'entreposage.
Veuillez prendre connaissance des risques et des conseils de sécurité present dans le manuel. L'utilisation d'un produit électricque peut être dangereux si l'utilisteur n'est pas vigilant. La mauvaise utilisation et le non-respect des consignes de sécurité ne met pas en cause l'entreprise en cas d'accident. L'utilisteur doit faire preuve d'auto-jugement et de bon sens pour détecter les dangers éventuels. Veuillez vérifier les règlementations et les lois en vigueur dans votre pays pour savoir où et comment utiliser votre produit légalément. Vous devez
respecter les régles et les lois applicables aux vehicules et aux piétons.
- Equipement de protection
Veillez à toujours porter les équipements de sécurité suivant :
Casqueapprovédetcertifiéenfonctiondevoretelocalisation
- Genouillères et coudières
- Tee-shirt à manche longues et un pantalon long
Gants
- Des chaussures avec des semelles en caoutchouc, ne jamais conduire pieds-nus ou en sandale.
Vérifiez d'avoir les lacets faits, et de les maintainir le plus loin possible des roues et du système interne.
Conseil conducteur
L'utilisateur ne doit pas faire plus de 100kg, la taille et le poids ne certifient pas pleinement que l'utilisateur aura une entière maitrise du vehicule. Il est de votre responsabilité de vous assurer que l'ensemble des utilisateurs ont bien conscience des risques. L'âge recommendé pour l'utilisation de ce produit est de 12 ans. Il est de votre responsabilité demettre un enfant plus jeune en prénant en compte ses compétences, sa maturité et sa capacité et suivre les règles. Ne touche pas le moteur ou les freins du produit juste après son utilisation, ces parties peuvent être extrémement chaudes.
- Conseil de sécurité
Prenez le temps d'apprendre les bases de la pratique pour éviter tout accidents grave pendant l'utilisation du produit, cela passée par les points suivants :
- L'âge du conducteur doit être d'au moins 12 ans, pour une conduite agréable la hanche du conducteur ne doit pas dépasser le guidon de la trottinette, et sa visibilité doit être d'au moins 30cm au-dessus du guidon.
- Se rapprocher du vendeur pour être orienté vers un organismé de formation approprié ;
- Éviter les zones à fort traffic ou les zones encombrefes ;
- Dans tous les cas, anticiper sa projection et sa vitesse en respectant le code de la route, le code du piéton et les étres les plus vulnérables ;
- Franchir les passages protégés en marchant ;
- Ne pas detourner le vehicule de son usage initial;
- Contrôler régulierrement le serrage des différents éléments boulonnés, notamment les axes de roue, le système de piage, le système de direction et l'axe de frein ;
- Éliminer les arêtes vives engendrées par l'utilisation ;
- Ne pas modifier ni transformer le vehicule, y compris le tube de direction et le manchon, la potentie, le mecanisme de piage et le frein arrriere.
Il est de votre responsabilité de conduire la trottinette électricque en faisant preuve de bon jugement afin de réduire le risque de blessure. N'utilise pas la trottinette électricque lorsque vous étés sous l'influence de drogues, d'alcool ou de médicaments susceptibles d'alterer votre jugement. Faites preuve de bon sens pour détecter et éviter les dangers quiprésentent un risque pour vous, pour les autres et les biens des autres lorsque vous utilisez votre trottinette électricque.
Utilisation générale
La circulation en ville implique de franchir de nombreux obstacles, comme les troitoirs ou les marches. Il est recommandé d'éviter les sauts d'obstacles. Il est important d'anticiper et d'adapter sa trajectory et sa vitesse à celles d'un piéton avant de franchir ces obstacles. Il est également recommandé de descendre du vehicule lorsque ces obstacles deviennent dangereux en raison de leur forme, de leur hauteur ou du risque de dérapage qu'ils serontent
En cas d'accident, se mettre en sécurité etmettre un gilet jaune pour etre repere sur la chaussee, eteindre la trottinette et prevenir les secours.
La vitesse maximum de la trottinette (25 km/h) peut varier suivant le poids de l'utilisateur, les conditions météo et l'inclinaison de la route.
Bon fonctionnement
Pour faire fonctionner cette trottinette un réglage et un entretien avant et après chaque utilisation est nécessaire, ne vous exposez pas unquelconque risque lorsque ces opérations sont accomplies, portez des équipements de protections individuels et contactez le fabricant en cas de questions ou doutes, tenez compte également de tout mauvais usage raisonnablement prévisible.
Toute charge fixée au guidon aura une incidence sur la stabilité du vehicule, veuillez ne pas porter de charge lourde ou accrocher des accessoires ou éléments supplémentaires nonapprovés par le constructeur au risque de rendre la conduite très instable.
- Procedures et conditions de conduite
Veuillez vérifier les lois et les règles en vigueur dans votre pays avant d'utiliser le produit. En France, la vitesse linéaire sur sol plan et une personne n'excédant pas la charge maximale admissible est de 25km / h . Regardez autour de vous lorsque vous utilisez le produit, et prétez attention a tous les risques éventuels. Il est important de respecter les droits et les propriétés de chacun. Pour toute sécurité n'enclenchez pas l'accélérateur si vous n'êtes pas sur le produit. Ce produit n'est pas conçu pour faire des sauts, des figures acrobatiques et des dérapages. Ne conduisez jamais sur des routes, pres de vehicule, d'escaliers, de collines, de piscine ou d'autre cours d'eau. Veuillez maintainir le guidon avec vos deux mains. Ne montez jamais a plus d'une personne sur le produit. Veillez a garder vos doigs et toutes autres parties du corps loin des parties pouvant chauffer durant l'utilisation (Frein, moteur, chaine). N'utiliser jamais le produit avec un lecteur audio, ou avec votre smartphone a la main.
Ne jamais utiliser le produit pour tirer quelque chose sous peine d'abimer les composants et d'util la batterie. Ne mettez jamais le produit en contact avec de l'eau, les composant électriques peuvent s'endommager et créé une situation dangereuse.
Roulez uniquement sur des surfaces plates et solides. Evitez les surfaces avec du gravier, des trous, de la glace, qui peuvent entrainer une perte de contrôle du produit. Ne roulez pas la nuit ou dans des zones ou la visibilité est réduite. Ne roulez pas non plus en interieur, dans des endroits ou la moquette et les tapis peuvent vous génér. Le niveau de pression acoustique d'émission pondéré A au poste de conduite ne dépasse pas 70dB(A). La valeur totale des vibrations auxquelles est exposé le système main bras ne dépasse pas 2.5m / s^2 , la valeur moyenne quadratique maximaie pondérée en fréquence de l'accelération à laquelle est exposée l'ensemble du corps ne dépasse pas 0.5m^2 . (Precision de mesure incertaine)
Après chaque utilisation, vérifie que chaque piece est bien à sa place, et qu'elle n'est pas endommagée. Avant chaque utilisation, vérifie les points suivants :
- Les freins sont en bon état de fonctionnement
- Tous les composants sont en état et bien à leurs places
- Les pièces ayantprésenté des anomalies lors de la première utilisation ont bien été réparées ou changées selon les conditions du fabricant.
Vérifier la pression des pneus avant la première utilisation, assurez-vous que les pneus soit gonflé à 2.4 bars MAX
Les personnes qui disposent d'un suivi Médical ou d'un traitement tels que : les personnes cardiaques, les femmes enceintes, les personnes non responsables, les personnes qui ont un problème au dos ou au cou, ne doivent pas se servir du produit.
Utilisation du chargeur
Avant d'utiliser le produit, il est nécessaire de le charger. Une longue charge peut être nécessaire avant la première utilisation. Veuillez-vous fier auvoyant lié隣 sur l'indicateur de batterie. Il est possible de charger voitre batterie à tout moment afin d'assurer une puissance constante, il n'est pas nécessaire d'attendre que la batterie soit entierement vide pour la metre en charge. Veuillez ne pas utiliser le chargeur d'autre marque, ceux-ci peuvent endommager la batterie de votre produit. Il est important de charger votre batterie au moins une fois tous les 3 mois, même si vous ne vous servez pas du produit, afin de lui assurer un cycle de vie normal. Evitez les chocs et le contact avec l'eau, il s'agit de facteurs non-pris en charge par la garantie pouvant endommager la batterie. Le chargeur fournis est « intelligent», it est pensé pour s'arrête à 100% de la charge et ne pas endommager la batterie. Le chargeur doit etre en parfait etat a chaque utilisation, vérifie les fils, I'etat des embouts et des connecteurs. Si le produit ne charge pas, il se peut que le chargeur soit defectieux, it est alors nécessaire de le changer. Le chargeur doit etre utilisé uniquement par un adulte, it est important de le débrancher des deux cotés lorsqu'il ne charge pas. Veillez a ne pas laissez charger votre trottinette sans surveillance.
Le cache du connecteur de charge doit etre fermé lorsque la trottinette n'est pas en charge Le cable souple externe de ce transformateur ne peut pas etre remplaced ; en cas d'endommagement du cordon, il convient de metre le transformateur au rebut
- Batterie
Veuillez ne pas stocker la batterie a des températures trop extrêmes. En dessous de 30^ et au-dessus de 0^ . Si vous n'utilise pas votre produit durant 60-90 jours, il se peut que la batterie soit moins performante qu'au début. Cette perte d'autonomie est due au manque d'utilisation et n'est donc pas pris en charge par la garantie. A la fin de son cycle, la batterie doit être jetée séparément des déchets génériques non différentiés. Jetez les batteries dans les conteneurs prévus à cet effet. La recupération et le recyclage des batteries contribuient à la protection de l'environnement et à la conservation des ressources matérielles. Ce produit contient une batterie au Li-ion, l'extinction d'un évientuel incendie doit se faire à partir d'un extincteur à poudre (Incendie classe D) Cet apparéil contient une batterie qui ne peut être remplaçée que par des personnes qualifiées. MISE EN GARDE : Pour le rechargement de la batterie, utiliser uniquement l'unité d'alimentation amovible fournie avec l' apparéil." Récurrence du chargeur (PS65D420Y1500S).
Entretien
Veuillez stocker votre produit dans un endroit sec et sans poussière, et évitez de le laisser trop longtemps dans un espace humide ou sous le soleil. Pour nettoyer votre apparéil, utilisez un chiffon humide et un détergent doux. N'utilisez pas d'alcool, d'essence, de kérirosène ou d'autre solvant chimiques corrosifs, pour nettoyer votre apparéil, ce qui endommagerait son appearance et sa structure.
Vérifiez constamment l'etat des composants de votre produit, si une partie est endommagée, veuillez la remplaçer avant d'utiliser le produit. Si une piece n'est pas en état de fonctionner, vous risque de tomber et de vous blesser.
Transport
Si vous souhaitez transporter votre produit, ainsi que sa batterie, en avion ou via d'autres moyen de transport, veuillez contacter préalablement les autorités locales compétentes et le transporteur afin de vous informer sur les éventuelles interdictions et limites de transport. Les batteries au lithium sont considérées comme dangereux dans de nombreux pays. Veuillez-vous assurer avant un voyage, que l'accès et le transport soit autorisé. Le droit international interdit le transport par avion des batteries au lithium.
Utilisation du produit
Pour allumer votre produit, appuyez sur le bouton Power situé sur votre guidon. Pour avancer, donnez une impulsion avec votre pied et appuyez sur l'accelérateur situé également sur votre guidon. Placer vos deux pieds sur le produit et pressez la gachette d'accélération. Pour freiner utiliser les freins manuels situé sur le guidon. Avant chaque utilisation, veuillez vérifier que les roues ne sont pas encombrefes, que les freins fonctionnent. Afin d'effectuer certains régliages de base notamment le jeu de la commande de frein, venez découvert nos vidés tutoriels disponible sur notre chaine YouTube : URBANGLIDE CHANNEL.
L'utilisation de ce type de produit sur de longue durée peut entrainer des vibrations qui peuvent être désagréable, faites des pauses régulièrement. Pour prévenir les autres usagers de votre présence, utilisée l'advertisseurs sonore situé sur votre guidon, si vous produit en est équipé. Utilisez la LED avant pour éclairer votre chemin dans les lieuxASF. Lorsque vous stoppez libre produit, servez-vous de la béquille pour le stabiliser.
Rebut
CE PRODUIT CONTIENT DES BATTERIES LITHIUM QUI DOIVENT ETRE RECYCLEES DE FAÇON SURE : La batterie doit être retiree avant d'être mise au rebus. Avant toutes interventions, pensez à l'éteindre et la débrancher de la prise de courant.
AVERTISSEMENT : Comme il en est de tout composant mecanique, un vehicule est soumis à de fortes contraintes et à l'usure. Les divers matériaux et composants peuvent réagir différemment à l'usure ou à la fatigue. Si l'on dépasse la durée de vie prévue pour un composant, il peut se rompre soudainement et risquer de blesser l'utilisateur. Les fissures, rayures et décolorations dans les zones soumises à de fortes contraintes indiquent que le composant a dépassé sa durée de vie et qu'il convient de le replacer.
Listing des pieces sujettes à usure :
Certaines pièces nécessitent un remplacement suivant le degré d'usure et son temps d'utilisation, vous pouvez vous procurer les pièces détachées à l'adresse suivante (Section 85 C+):
https://boutique.urbanglide.com
| Pièces détachées | Critères de réplacement | Critère d'acceptabilité | Méthode de réplacement | Références |
| Les pneumatiques | Perte de sa forme d'origine, présence de fissures, éclats ou tout autre signe d'usure | Vidéo en ligne sur YouTube Urbanglide Channel | Sur demande au service client | |
| Les disques de frein | Bruits anormaux lors d'un freinage, faisible épaisseur (<2.5mm) | Roulez à 15Km/h Freinez sur 1m, le produit doit s'arrêtier | Vidéo en ligne sur YouTube Urbanglide Channel | Sur demande au service client |
| Les garnitures de frein | Bruits anormaux lors d'un freinage ou bruits de frottement anormaux | Vidéo en ligne sur YouTube Urbanglide Channel | ||
| La câtable de commande des freins | Câble qui s'effiloche | Vidéo en ligne sur YouTube Urbanglide Channel | Sur demande au service client | |
| Bandes rétroréflchéissantes | Lorsque celle-ci se décolle | Vidéo en ligne sur YouTube Urbanglide Channel | Sur demande au service client | |
| Roulements | Bruits anormaux | Contactez notre service client | Contactez notre service client |
Le numéro de série dispose de l'année de fabrication en préfixe situé sur l'étiquette d'information de votre produit.
Conseils d'utilisation

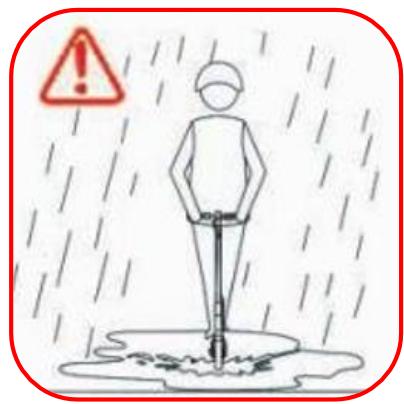

Il est déconseilé de rouler sous la pluie ou dans de mauvaise condition climatique
Lorsque vous roulez sur un terrain instable et peu praticable, réduisez votre vitesse.
Descendez de votre trottinette lorsque vous passez dans une portedans un ascenseur ou des escaliers.

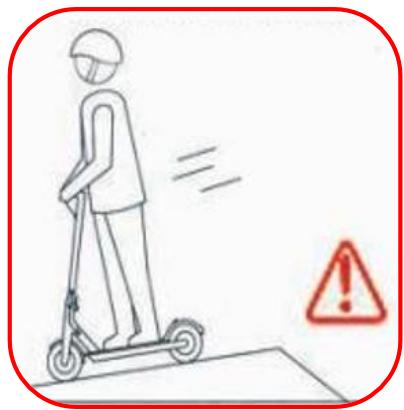

Pour votre sécurité, n'accélérez pas dans les descentes

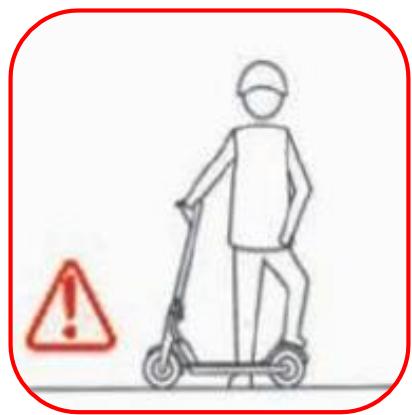

Ne vous mettez pasABOUT sur le garde boue de votre produit pour eviter de I'abimer.

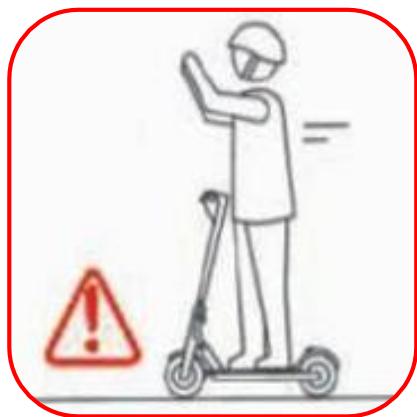

Lorsque you roulez, laissez vos deux mains sur votre trottinette

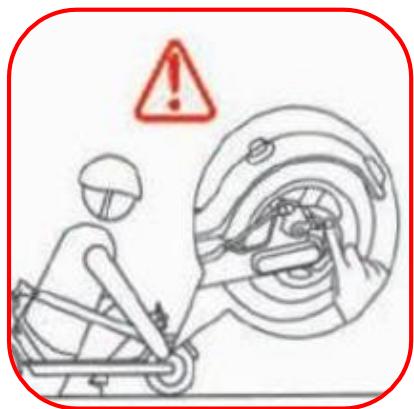

Ne touchez pas les freins à disque après l'utilisation de votre trottinette, ces parties peuvent être chaudes après un long parcours

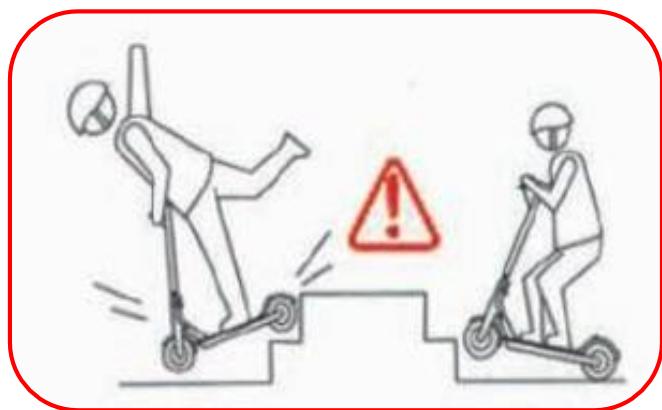

Ne montez pas et ne descendez pas d'escalier en étant que votre trottinette.
Il est interdit de rouler sur la route avec votre trottinette électrique

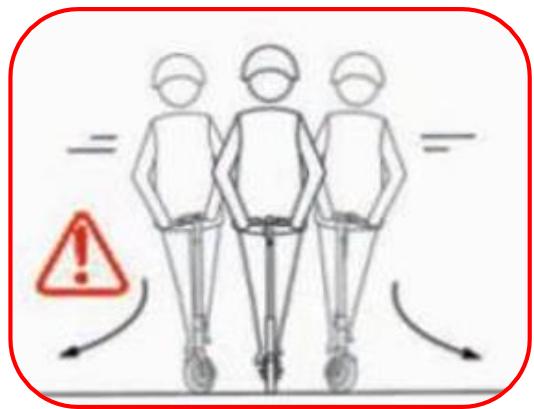

Lorsque vous tournez,
ralentissez pour éviter tout risque de chute

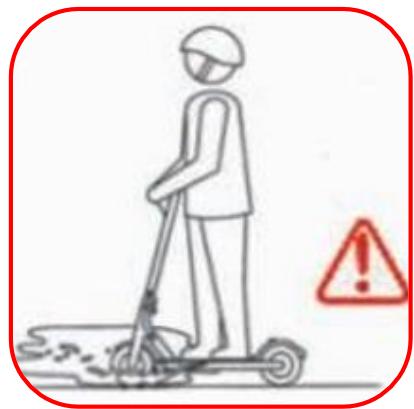

Ne roulez pas dans une flaque d'eau de plus de 2cm de hauteur

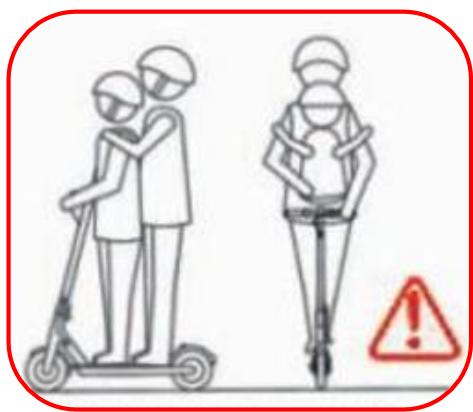

Il est interdit de monter à deux sur voiture trottinette ou de rouler avec un enfant de moins de 12 ans

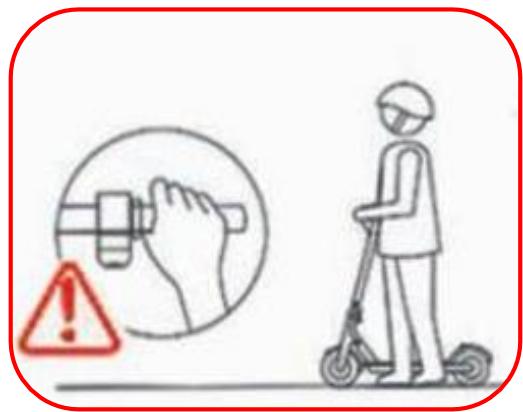

N'appuyez pas sur l'accélérateur lorsque vous n'êtes pas sur la trottinette

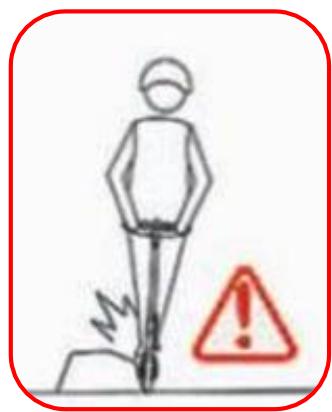

Evitez les obstacles lorsque vous roulez

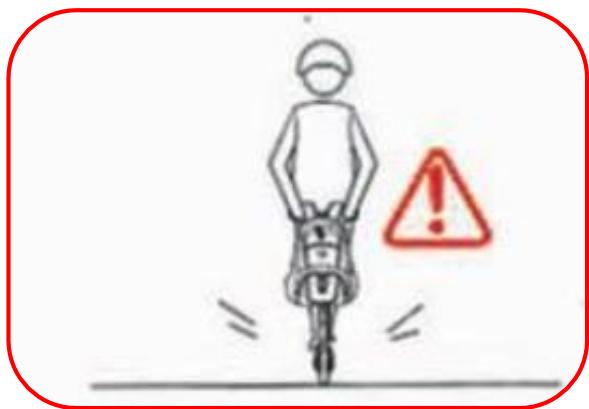

N'accrochez aucun objet à votre trottinette pouvant influencer sur la répartition du poids et entrainer une chute.

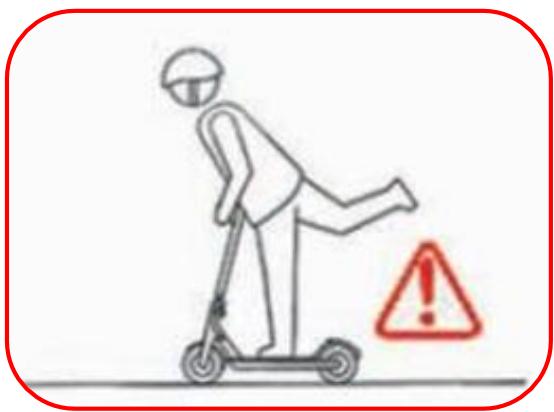

Laissez vos deux pieds sur le plateau de votre trottinette.

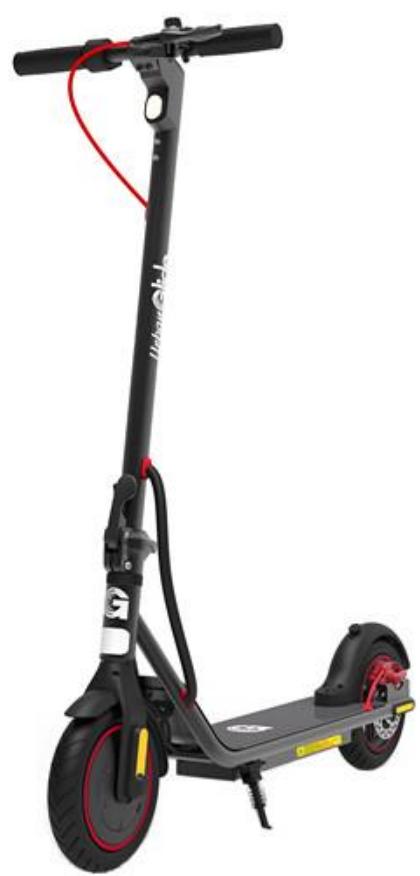

Vue d'ensemble
| 1 - Ecran | 6 – Système de pliage |
| 2 – Gâchette d'accélération | 7 – Roue motrice |
| 3 – Frein | 8 – Port de chargement |
| 4 – Lumière avant | 9 – Disque de frein |
| 5 – Potence | 10 – Garde boue arrêté |

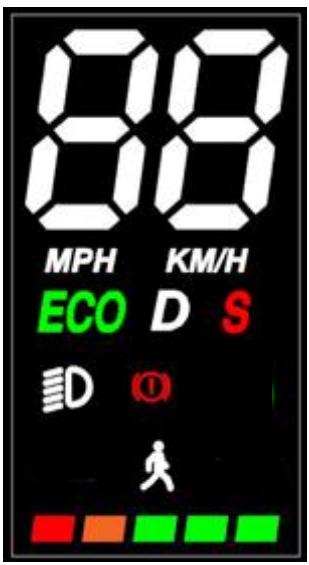

Utilisation de l'écran
Mode de vitesse
Pare allumé ou éteint
Indicateur de frein
Indicateur de batterie
Codes erreur
| ERREUR | Description | Résolution du problème |
| E0 | Défaut de communication écran/carte mère | Vérifiez les câbles de connexion entre l'écran et la carte mère. |
| E1 | Défaut accélérateur | Vérifiez la connexion de l'accélérateur. |
| E2 | Défaut frein | Vérifiez l'état des câbles de frein et des disques. |
| E3 | Défaut moteur | Vérifiez l'état du moteur. |
| E4 | Défaut transistor | Vérifiez la connexion de la carte mère au moteur. |
| E5 | Défaut carte mère | Vérifiez les câbles de connexion et l'état de la carte mère. |
| E6 | Défaut batterie | Vérifiez la batterie. |
| Causes possibles | Solutions | |
| Votre produit ne fonctionne pas. | La batterie n'est pas chargée | Chargez votre batterie et vérifie que votre chargeur affiche une lumière rouge. |
| Les câbles de connexion sont débranchés. | Vérifiez que tous les câbles sont bien branchés et qu'aucun d'entre euxn'est endommagé. | |
| Votre produit ne fonctionne pas continulement | La batterie a besoin d'être rechargée | Chargez votre batterie et vérifie que votre chargeur affiche correctement uneelight Rouge. |
| La batterie n'est pas pleinement rechargée | Vérifiez que le cable du moteur est correctement branché. | |
| La batterie pourrait avoir besoin d'être replacée. | ||
| Votre produit a subitement cessé de fonctionner. | Surcharge/Coupure | La surcharge peut provoquer une défaillance du produit. Veuillez éteindre le produit, attendre 15 secondes, puis le rallumer. |
| Un fusible alâché | Commencez par vérifier l'état de tous les câbles en premier lieu. | |
| Votre produit avance lentement | Les freins ne sont pas correctement ajustés | Vérifiez l'état des freins et essayez de les desserrer. Si cela ne résout pas le problème, veuillez contacter le service après-vente. |
| Le produit est en surcharge | Vérifiez si l'utilisateur pèse moins que le poids recommends précedemment. Assurez-vous également qu'aucun objet n'entrave le bon fonctionnement du produit. | |
| Vous utilisez votre produit dans des conditions inappropriées | Assurez-vous d'être sur un terrain plat, sec et stable. | |
| Les roues et les pneus sont endommagés | Vérifiez l'état des roues du produit. | |
Pour toutes informations, contactez notre service après-vente à l'adresse suivante :
Vous retrouverez aussi de nombreuses vidéos tutoriels concernant l'entretien et la maintenance de votre produit sur notre chaîne YouTube :
UrbanGlide Channel
Enfin, n'hésitez pas à nous suivre sur nos réseaux sociaux Instagram et Facebook afin de suivre notreactualité.
Vous retrouverez la dernière mise à jour du manuel au format numérique en vous connectant sur notre site web :
www.urbanglide.com
(Rubrique modeleconcerné).
La version papier vous sera remise sur simple demande auprès de notre service client.
Tous les noms de produits, logos et marques sont la propriété de leurs détenteurs respectifs. Tous les noms d'entreprises, de produits et de services mentionnés sur ce manuel le sont à des fins d'identification uniquement. La mention de ces noms, logos et marques ne saurait constituer une Recommendation d'utilisation.
DECLARATION DE CONFORMITE ORIGINALE
Nous soussigné PACT Group déclarons par la présente que le produit.
Modèle:85C+
Type : Trottinette électrique
Fonction : Trottinette électrique pour transport individuel
Description du produit : Trottinette électrique 36V 5.2Ah
Lot de fabrication : 08203UG85C+ZZ
Année de fabrication : 2023
Répond à toutes les normes et directives techniques ci-dessous :
DIRECTIVES
| 2014/30/EU | 2006/42/EC | 2011/65/EU |
STANDARD DE TESTS
| EN 17128: 2020 | EN ISO 12100:2010 | IEC 62321 |
| EN60335-1-2012+A11 :2014+A13 :2017 | ||
Tous les tests ont ete effectués par les laboratoires mentionnés ci-dessous :
Shenzhen NTEK Testing Technology Co., Ltd.
La presente déclaration est délivrée sous la responsabilité du fabricant et, le cas échéant, de son mandataires le 24/08/2023
Representant de la société :
PACT GROUP
29 Promenade Michel Simon-
Noisy le Grand France
Maurice Bodokh
PDG
UrbanGlide
CE
85 C+
Original manual
Product description : Scooter électrique 36V 5.2Ah
Fabrication batch : 082023UG85C+ZZ
Year of construction : 2023
