Ride 85C+ - Patinete electrico URBAN GLIDE - Manual de uso y guía de instrucciones gratis

Tipo de producto	Patinete eléctrico URBANGLIDE Ride 85C+
Características técnicas principales	Velocidad máxima: 25 km/h, Autonomía: hasta 25 km
Alimentación eléctrica	Batería de litio, 36V
Dimensiones aproximadas	Longitud: 110 cm, Ancho: 43 cm, Altura: 120 cm
Peso	12 kg
Compatibilidades	Compatible con los accesorios URBANGLIDE
Tipo de batería	Batería de litio
Tensión	36V
Potencia	Motor de 350W
Funciones principales	Modo de conducción eco, luces delanteras y traseras, bocina
Mantenimiento y limpieza	Limpiar con un paño húmedo, verificar regularmente los frenos
Piezas de repuesto y reparabilidad	Disponibilidad de piezas de repuesto en el sitio del fabricante
Seguridad	Casco recomendado, respetar las normas de circulación
Información general útil	Peso máximo del usuario: 100 kg, Garantía: 2 años

MANUAL DE USUARIO Ride 85C+ URBAN GLIDE

URBANGLIDE es unamarca importada por laEmpresa PACT GROUP, Ubicado en 29 promenade Michel Simon - 93160 Noisy Le Grand - Francia

Urbanglide.fr

Urbanglide

Urbanglide Channel

Seguidad y precaución

Siga y lea las instrucciones de este manual sobre los procedimientos operativos, incluidos el encendido, el arranque, el frenado, el mantenimiento y el almacenamento.

Lea los riesgos y los consejos de seguridad del manual. El uso de un producto electrico puede ser peligioso si el usuario no está atento. El mal uso y el incumplimiento de las instrucciones de seguridad no implican a laEmpresa en caso de accidente. El usuario deben ejercer su autocrítica y sentido común para detectarpeligos potecuales.Consulte las normas y leyes de su País para saberdonde y como/utilizar legalmente su producto. Debe obedecer las normas y leyes aplicables a los vehículos y peatones.

Equipo de proteccion

Siempre use elARRYnte equipo de seguidad:

• Casco homologado y certificateo según tu ubicación
• Rodilleras y coderas
• Camiseta de manga y pantalón largos.
  -Guantes
• Zapatos con suela de goma, nunca conducza descalzo o en sandalias.

Revisar tener los cordones abrochados, ymantenerlos lo más alejados possible de las ruedas y del sistema interno.

El usuario no deben pesar más de 100kg, la alta y el peso no certifican Completely que el usuario tendrá el control total delvehicle. Es su responsabilidad aseguarse de que todos los)."los 用户s sean conscientes de los riesgos. La edad recomendada para usar este producto es de 12 años. Es su responsabilidadponer a un niño más(PCPO en consideracion de sus habilidades,madurez y capacidad y seguir las reglas.No toque el motor o los frenos del producto inmediamente afterwards, de su uso, estas partes peuvent estar extremamente calientes.

- Consejos de sécurité

Tóme se el tiempo para學習los conceptos basics de la práctica para evacitar accidentes graves durante el uso del producto, esteensa por los siguientes punto:

• La edad del conductor de ser de al menos 12 años, para un paseo placentero la cadera del conductor no debe sobrepasar el manillar del, y su visibiliad de ser de al menos 30cm por encima del manillar.
• Acérquese al vendedor para ser dirigido a unaorganization de capacitación adecuada;
• Evite las Areas de mucho trafico o areas concurridas;
• En todos los casos, anticipate su trayectoria y velocidad Respectando el número de circulación, el número de peatones y las personas más vulnerables;
• Cruzar los pasajes protegidos cuando camina;
• No desvie el vehiculo de su uso inicial;
• Contralr periodicamente el apriete de los diversos elementos atornillados, en particular los ejes de las ruedas, el sistema de plegado, el Sistema de direccion y el eje de freno;
• Eliminar los cordes aflidos causados por el uso;
• No modifique ni transforme el vehiculo, incluidos el tubo y el manguito de direccion, la potencia, el mecanismo dePEGado y el freno trasero.

- Uso general

El tráfico de la ciudad implicca cruzar muchos obstáculos, como aceras o escalones. Se recomienda evaporar saltar obstáculos. Es importante anticipar y adaptar su trayectoria y velocidad a las de un peaton antes de cruzar这些东西 obstáculos. también se recomienda bajarse del vehiculo cuando这些东西 obstáculos se vuelvan peligrosos por su forma, alta o riesgo de der rape que presenten.

En caso de accidente, ponte a salvo y ponte un chaleco amarillo para ser visto en la carretera, apaga el patinete y llama a los servicios de emergencia.

La velocidad maxima del patinete (25 km/h)uede variar en funcion del peso del usuario, las conditiones meteorologicas y la inclinacion de la calzada.

- Buen funcionaiento

Para operar este patinete esnecessary elajuste ymantimientoantes ydescuiesde cada uso, no se exponga a ningun riesgo cuando se realicen estas operaciones,use equipo de proteccion personal y comuniquese con el fabricante en caso de preguntas o dudas,onga en cuenta también deequalquier mal uso rationablemente previsible.

Cualquier cargo sujeta al manubrio afectará la estabilitad del vehiculo, por favor no lleve cargas pesadas ni coloque accesorios o elementos adiconiales no aprobados por el fabricante ya que this puebe hacer que la conducccion sea muy inestable.

- Procedimientos y conditiones de conducccion

Consulte las leyes y normativas de su País antes de utiliser el producto. En Francia, la velocidad lineal en terreno llano y una persona que no supere la energia permissible es de 25 km/h. Mire a su alrededor cuando utilise el producto y preste atencion arialquier peligro potencial. Es importante respetar los Derechos y propidades de todos. Por su seguridad, no pise el acelerador si no está en el producto. Este producto no está diseado para realizar saltos, acrobacias y derapes. Nunca conducza en carreteras, circa de vehículos, escaleras, colinas, piscinas u otheros cuerpos de agua. Sujete el manillar con ambas manos. Nunca monte a mas de una persona en el producto. Asegürese de tener los dedos y todas las demas partes del cuero alejadas de las piezas que pueda calentarse durante el uso (freno, motor,cedena). Nunca use el producto con un reproductor de audio o con su Telefono inteligente en la mano.

Nunca utilizes el producto para tirar de algo, ya que este dañará los componentes y desgastará la bateria. Nuncaonga el producto en contacto con agua, los componentes electricosSEOHNDEAELINSEYCREARUNA Situación peligrosa.

Conduzca solo sobre superficies planas y solidas. Evitar superficies con grava, hoyos, hielo, que pueda causar perdida de control del producto. No conducza de noche o en和地区 donde la visibiliad sea reducida. Además, no conducza en interiores, donde las alfombras y los tapetes peuvent estarbar.

El nivel de presión sonora de las emisiones con ponderación A en el=peso de conducccion no supera los 70 dB(A). El valor total de las vibraciones a las que está expuesto el sistemas mano-brazo no supera los 2,5m / s^2 ,el valor cuadratico medio ponderado en fecuencia maximo de la acceleracion a la que está expuesto todo el cuerpo no supera los 0,5m / s^2 . (Precisión de la medicacion incerta)

Después de cada uso, compruebe que cada pieza esté en su situó y que no está dañada. Antes de cada uso, compruebe los siguientes+puntos:

• Los frenos está en buena estado de funciona bajo la law
• – Todos los componentes están en buena conditiones y en sus lugarares
  Las piezas que hayan presentado anomalias durante elultimate uso hayan sido reparadas o转型发展as segun las conditiones del fabricante.

Compruebe la presion de los neumáticos antes del primer uso, asegúrese de que el neumático está inflado a 2,4 bares MAX.

No deben usar el producto personas que tengan seguínto o tratamente Médico como: personas cardiacas, mujeres embarazadas, personas no responsables, personas con problemas de espalda o cuello.

- Uso del cargador

Antes de utiliser el producto, es NEEDario cargarlo. Es posible que se requiera una carga prolongada antes del primer uso. Confie en la luz del indicator de batería. Es posible cargar su batería en cualquier momento para garantizar una potencia constante, no es NEEDario esperar hasta que la batería está Completely vacia para cargarla. No utilise cargadores de other marcas, ya que pueda darar la batería de su producto. Es importante carlar la batería al menos una vez cada 3 meSES, incluo si no está utilizingo el producto, para garantizar un ciclo de vida normal. Evite los golpes y el contacto con el agua,esticos son factores no cubiertos por la garantia que pueda darar la batería. El cargador proportionsacionado es "intelligente", está diseñado para detenerse al 100% de la carga y no dañar la batería. El cargador debe estar en perfectas conditiones cada vez que lo uses, revisa los cables, el estado de las puntas y connectores. Si el producto no carga, el cargador peut estar defectuoso,對於 es需要用cargando. El cargador solo debe ser utilisé por un adulto, es importante desconectarlo deodos lados cuando no se estécargando.No carrque su scooter sin vigilancia.

Batería

No almacene la bateria a temperatas extremas. Por debajo de 30^ y por encima de 0^ . Si no usa su producto durante 60 a 90 días, la batería可以选择 ser menos eficiente que cuando comenzó.Esta perdida de autonomía se debe a la falta de uso y, por tanto, no está cubierta por la garantía.

Al final de su ciclo, la bateria debe desecharse separamente de los residuos genricos indiferenciados. Deseche las baterias en los contenedores previstos para tal fin. Recolectar y reciclar baterias ayud a proteger el medio ambiente y conservar los recursos materiales. Este producto contiene una bateria de iones de litio,该如何 incendio debe extinguirse con un extintor de polvo (incendio Clase D)

(La batería es un elemento sueto a desgaste, la garantía le cubre de una avería hasta 6 días après de la compra de su patinete).

Mantenimiento

Guarde su producto en un lugar seco y sin polvo, y evite partir demasiado tiempo en un espacio humedo o bajo el sol. Para limiar su dispositivo, use un paño humedo y un detergente suave. No use alcohol, gasolina, queroseno uOthers solventes quimicos agresivos para limiar su dispositivo, lo que dañará su apariencia y estuctura.

Verifique constantly el estado de los componentes de su producto, si una pieza está dañada, reemplácela antes de usar el producto. Si una pieza no funciona correctamente, corre el riesgo de caerse y lesionarse.

Transporte

Si deseas nortar su producto, asio como su bateria, en avion u other medio de transporte, pongase en contacto con las autoridades locales competentes y el transportista con antelacion para informarle de las prohibiciones y restricciones de transporte. Las baterias de litio se consideran peligrosas en manyos paises. Antes de emprender un viaje, aseguere de que el acces y el transporte esten autorizados. El derecho internacional prohibe el transporte aereo de baterias de litio.

- Uso del producto

Para encender su producto, presione el botón de encendido ubicado en su manillar. Para avanzar, dale un impulso con el pie y presiona el acelerador también ubicado en el manillar. Colque también pies sobre el producto y apriete el gatillo del acelerador. Para frenar utilise los frenos manuales situados en el manillar. Antes de cada uso, verifique que las ruedas no estén obstruidas y que los frenos funciona. Para realizarcottos ajustes Basics, en particular el jeu del control de freno ven y descubre{nuestros videos tutorialies disponibles en是我国 canal de YouTube: URBANGLIDE CHANNEL.

El uso de este tipo de produits durante un periodo prolongado可能导致 vibraciones que pueda ser desagradables, tome descansos regularamente. Para advertir a outros usuario de su presencia, use el zumbador colocado en su manillar, si su producto está equipado con ellos. Usa el LED frontal para iluminar tu camino en lugarares oscuros. Cuando detenga su producto, use el soporte para estabilizarlo.

- Chatarra

ESTE PRODUCTO CONTIENE BATORIAS DE LITIO QUE DEBEN RECICLARSE DE FORMA SEGURA: La bateria de be retirarse antes de desecharla. Antes de qualquier intervencion, recuerde apagarlo y desenchufarlo de la toma de corriente.

ADVERTENCIA: Al igual que conrialquier componente mecnico, un vehiculo esta sujeto a una gran tension y desgaste. Diferentes materiales y componentes peuvent reacionar de manera differente al desgaste o la fatiga. Si se excede la vida util esperada de un componente,可以更好 romperse repentinamente y correr el riesgo de lesionar al usuario. Las gritas, los rayones y la decoloracion en areas de alta tension indican que el componente ha exceeded su vida util y debe ser reemplazado.

Algunas piezas deben ser sustituidas en referencia del grado de desgaste y del tiempo de uso, las piezas de recambio peuvent obtenerse en lasumaiente direccion (Seccion 85 C+)

https://boutique.urbanglide.com

Piezas de recambio	Criterios de sustitución	Criterios de acceptabilidad	Método de sustitución	Referencias
Neumáticos	Pérdida de su forma original, grietas, astillas o cualquier(other significode desgaste		Vídeo en linea enel canal Urbanglide de YouTube	A petición del serviceode atencion al cliente
Discos de freno	Ruido anormal durante el frenado, bajo espesor (<2,5mm)	Conduce a 15Km/h Frena durante 1m, el productodebete detenerse	Vídeo en linea enel canal Urbanglide de YouTube	A petición del serviceode atencion al cliente
Forros de freno	Ruidos de frenado anormales o ruidos de fricción anormales		Vídeo en linea enel canal Urbanglide de YouTube
El cable de control del freno	Cable deshilachado		Vídeo en linea enel canalUrbanglide deYouTube	A petición del serviceode atencion al cliente
Cinta retrorreflectante	Cuando se descende		Vídeo en linea enel canal Urbanglide de YouTube	A petición del serviceode atencion al cliente
Rodamientos	Ruidos anormales		Contacte con nuestro serviceode atencion alcliente	Contacte con我们的serviciode atencion alcliente

El número de série tiene el año de fabricación como prefijo en la etiqueta de información de su producto.

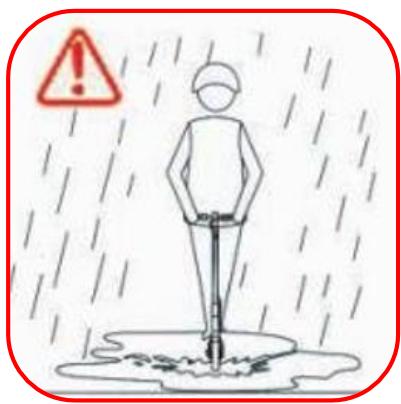

No se recomienda conducir con lluvia o malas conditiones meteorológicas

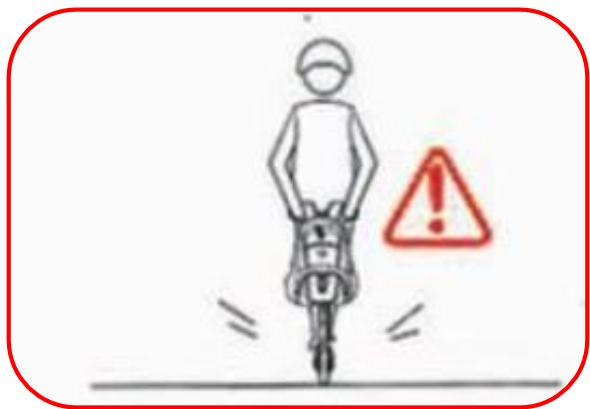

Cuando conducza por terreiros inestables e intransibles, reduzca la velocidad.

Bájate del patinete cuando pases por una puerta, en un ascensor o en las escaleras.

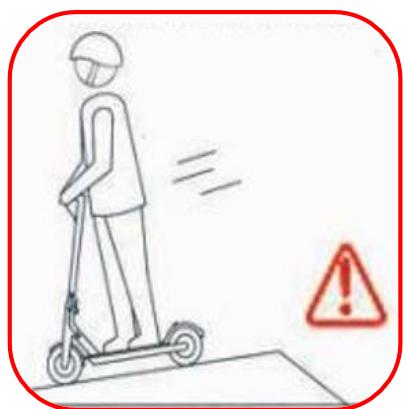

Por su seguidad, no acelere en los tramos de bajada

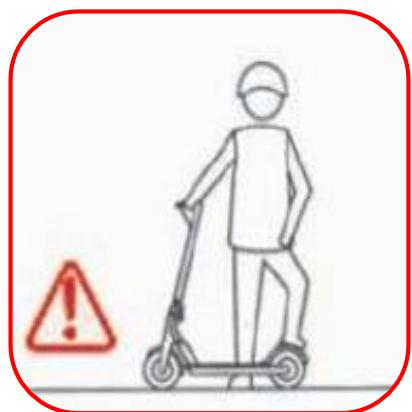

No se ponga sobre el guardabarros de su producto para no dañarlo.

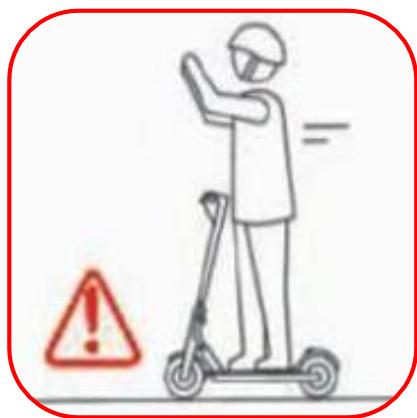

Cuando conduczas,manten ambas manos en tu patinete

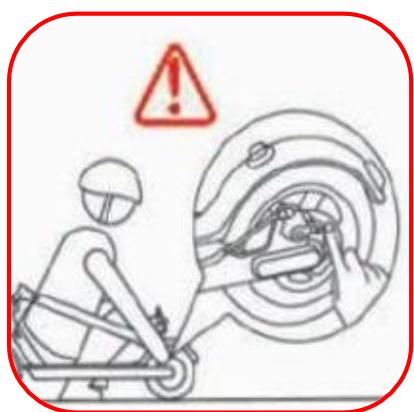

No toque los frenos de disco
después de usar su patinete, estas
partes PODEN estar calientes
después de un长大o viaje

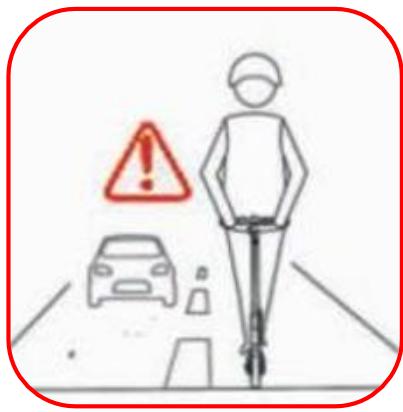

Está prohibido conducir su patinete来电lico en la carretera

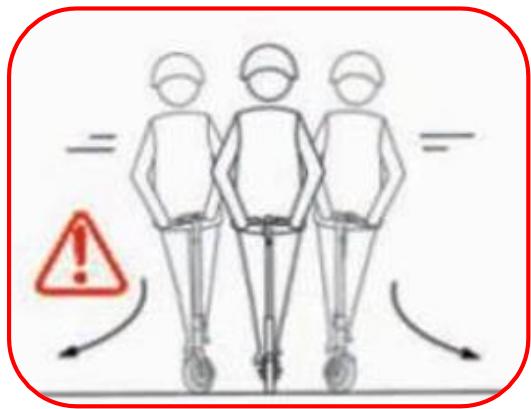

Al girar, reduzca la velocidad para evaporar el riesgo de caida

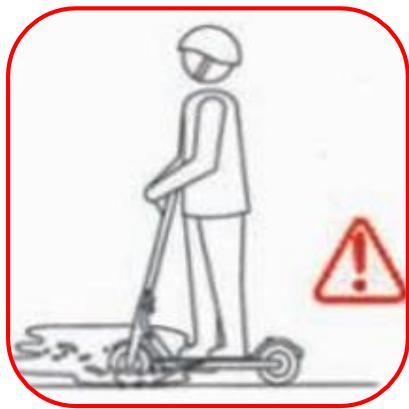

No conduczas en un charco de agua de mas de 2 cm de alta

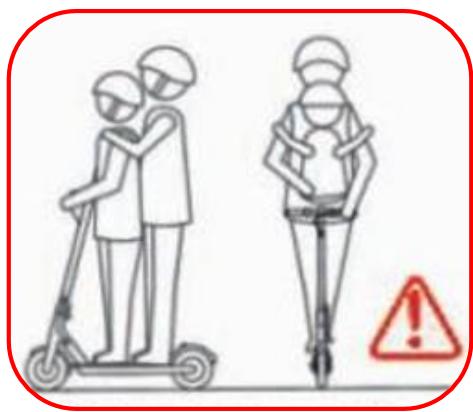

Esta prohibido circular con dos personas en su patinete o con un niño menor de 12 años

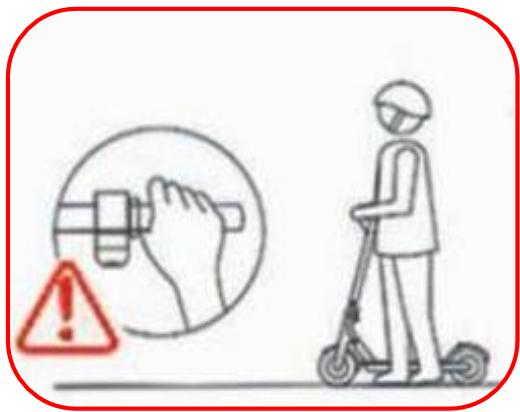

No pise el acelerador cuando no está en el patinete

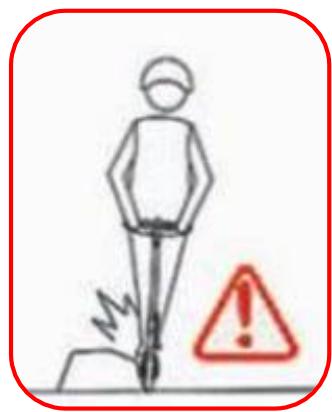

Evite los obstáculos al conducir

No sujete ningún objeto a su patinete que pueda afectar a la distribución del peso y provocar una caía.

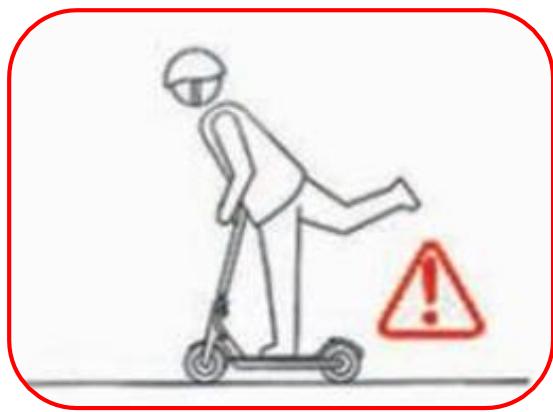

Deje también pies en la plataforma de su patinete.

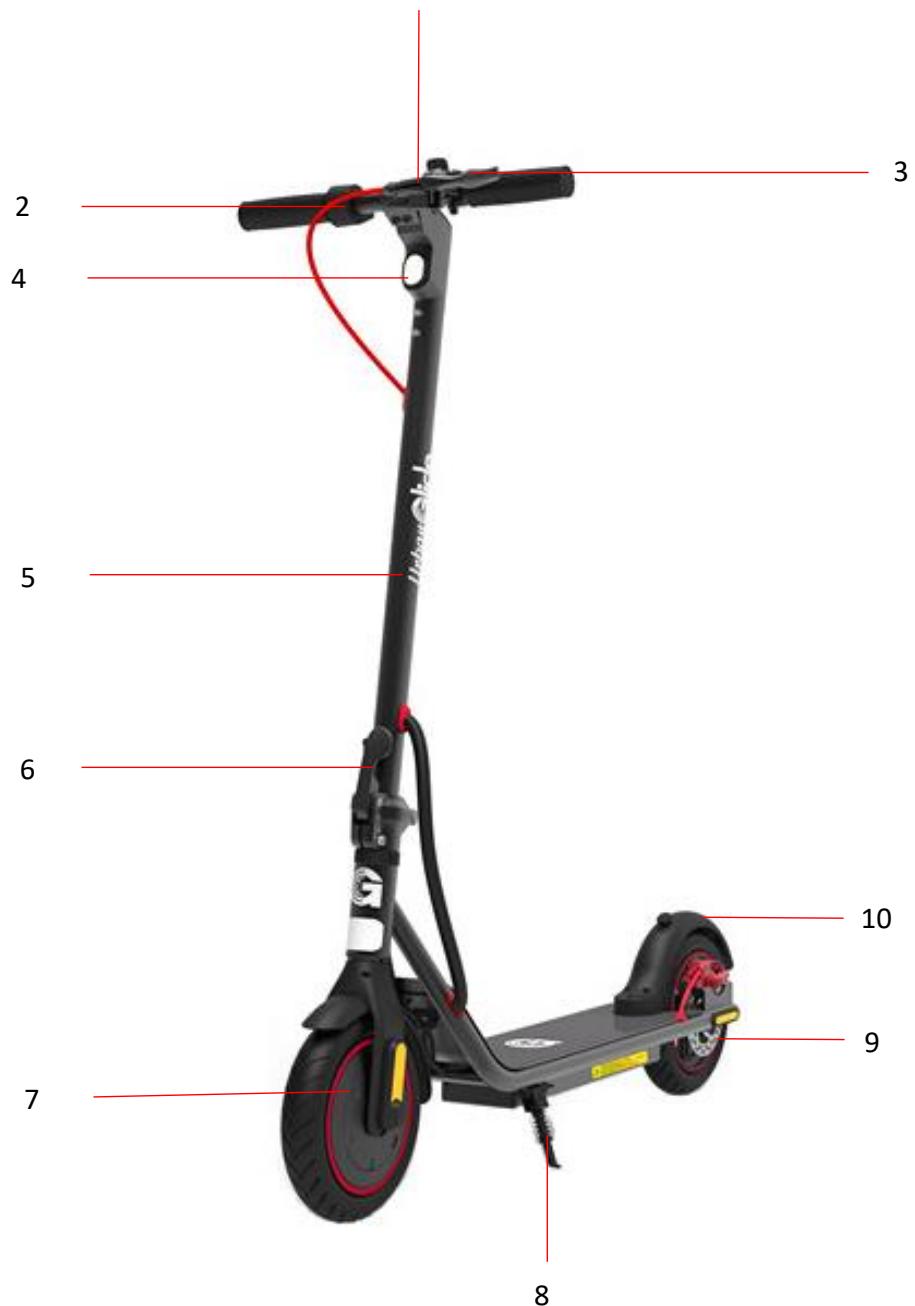

Visión general

1 - Pantalla	6 – Sistema de plegado
2 – Disparador de acceleración	7 – Rueda motriz
3 – Freno	8 – Muleta
4 – Luz delantera	9 – Disco de freno
5 – Horca	10 – Guardabarros trasero

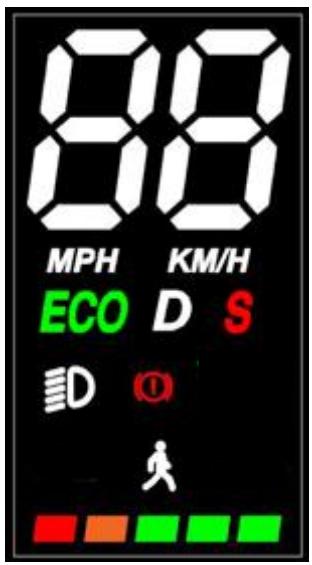

Uso de la pantalla

Modo de velocidad

Pantalla encendida o apagada

Indicador de freno

Indicador de bateria

Códigos de error

ERROR	Descripción	Soluciones de problemas
E0	Fallo de communicatoración de la pantalla / placa base	Compruebe los cables de conexión entre la pantalla y la placa base.
E1	Error del acelerador	Compruebe la conexión del acelerador.
E2	Defecto de freno	Compruebe el estado de los cables y discos de freno.
E3	Fallo del motor	Compruebe el estado del motor.
E4	Falla del transistor	Compruebe la conexión de la placa base al motor.
E5	Error de la placa base	Compruebe los cables de conexión y el estado de la placa base.
E6	Fallo de la batería	Compruebe la batería.

Problema	Posibles causas	Solutaciones
Su producto no funciona.	La batería no está cargada	Cargue la batería y compruebe que el carrgador muestre una luz roja.
	Los cables de conexión estáan desconnectados.	Compruebe que todos los cables estén bien connectados y que ninguno de ellos está dañado.
Su producto no funcionacontinuamente	La batería necesita serrecargada	Cargue la batería y compruebe que el carrgador muestre correctamente una luz roja.
	La batería no estácompletamente cargada	Compruebe que el cable del motor estáconectado correctamente.
		Es possible que sea necesario reemplazar la batería.
Su producto hadeferado defuncionarepentinamente.	Sobrecarga/corte	La sobrecarga puede hacer que el productofalle. Apague el producto, espere 15segundos y vuelva a encenderlo.
	Un fusible caído	Comience por verificar primero el estado del todos los cables.
Su producto semuevelentamente	Los frenos no estanajustados correctamente	Compruebe el estado de los frenos e intenteb liberarlos. Si este no resOLVE el problema,póngase en contacto con el serviceopostventa.
	El producto está sobrecargado	Compruebe si el usuario peso menos delpeso recomendado anteriorsmente. tambiénasegúrese de que ningún objerto interfieracon el correcto funciona delproducto.
	Utiliza su producto encondiciones inadecuadas	Asegúrese de estar en terreno plano, seco yestable.
	Las ruedas y losneumáticos estándañados	Compruebe el estado de las ruedas delproducto.

Para más información,pongase en contacto con nuestro servicios de atencion al cliente en lasuma dirección

Tambien encontrará many videos tutorialies sobre el cuidado y el mantenimiento de su producto en nuestro canal de YouTube :

UrbanGlide Channel

Porultimate,no dudes en seguirnos en{nuestras redes sociales Instagram y Facebook para estar al dia de{nuestras novedades.

Puede encontrar laULTimaactualizacionde este manual en formatting digital entrando en nuestra pagea web :

www.urbanglide.com

(Rúbrica del modelo en cuestion).

La version en papel se le Facilitará si la Solicita a nuestro servicios de atencion al cliente.

Todo los nombres de produits, logotipos y MARCAS commerciales son propidad de sus respectivos dueños. Todo los nombres de entreprises, productos y servicios que se mentionan en este manual son sólo para fines de identificación. La Mention de"These nombres, logotipos y MARCAS commerciales no constituya una recomendación de uso.

DECLARACION DE CONFORMIDAD ORIGINAL

Nosotros, el Grupo PACT abajo firmante, declaramos que el producto.

Modelo:85C+

Tipo : Patinete electrico

Función : Patinete electrico para el transporte individual

Cuple todas las normas y directrices socialesesionales:

DIRECTIVAS

2014/30/EU

2006/42/EC

2011/65/EU

PRUEBA ESTANDAR

EN 17128: 2020	EN ISO 12100:2010	IEC 62321
	EN60335-1-2012+A11 :2014+A13 :2017

Todas las pruebas fueron realizadas por los laboratorios indicados a continuacion:

Shenzhen NTEK Testing Technology Co., Ltd.

INFORMACION DE CONTACTO DEL IMPORTADOR:

PACT GROUP

29 Promenade Michel Simon

93160 Noisy le Grand - France

DATOS DE CONTACTO DE LA PERSONA AUTORIZADA A EDITAR EL DOCUMENTO TÉCNICO :

Fung NIM

29 Promenade Michel Simon

93160 Noisy le Grand - France

Esta declaración se emite bajo la responsabilidad del fabricante y, en su caso, de su representante autorizzato el 24/08/2023

Representante de la Empresa:

PACT GROUP

29 Promenade Michel Simon-

Noisy le Grand France

Maurice Bodokh

CEO
