BEDIENUNGSANLEITUNG 100 XS Max URBAN GLIDE

Original-Anleitungen

N°PO:3525

URBANGLIDE ist eine von der Firma PACT GROUP eingeführte Marke und befindet sich in der Rue du Ballon 33 - 93160 Noisy Le Grand - Frankreich

Urbanglide.fr

Urbanglide

Urbanglide Channel

Sicherheit und Vorsichtsmaßnahmen

Lesen Sie die Bedienungsanleitung vor dem Gebrauch des Produkts sorgfältig durch. Lesen Sie alle Warnungen und Sicherheitseinweise. Die Verwendung eines elektrischen Geräts kann bei Leichtsinnigkeit

Gefahrensitionen verursachen. Das Unternehmen haftet nicht für Unfälle, sofern das Gerät zweckent fremdet wird oder Sicherheitseinweise nicht eingehalten werden. Eigenverantwortung und ein gesunder

Menschenverstand sind erforderlich, um mögliche Gefahren erkennen zu konnen.

Informieren Sie sich in den aktuell geltenden Vorschriften und Gesetzen Ihres Landes darüber, wo und wie Sie das Produkt rechtmäßig verwenden dürfen. Beachten Sie alle Regeln und Gesetze, die für Fahrzeuge und Fußgänger gelten.

Schutzausrücktung

Tragen Sie immer die folgende Schutzausrüstung:

Helm, der gemäßörtlich geltenden Vorschriften zugelassen und zertifiziert ist
- Knieschützer und Ellbogenschützer
Langarmeliges Shirt und lange Hosen
- Handschuhe
- Schuhe mit Gummisohle. Fahren Sie niemals barfuß oder in Sandalen. Binden Sie alle Schürsenkel gut zu und sorgen Sie davon, dass diese nicht mit den Rädern oder dem internen System in Kontakt kommt.

- Hinweise für den Fahrer

Das Höchstgewicht für den Benutzer beträgt 120 kg. Groß und Gewicht sagen jedoch nichts darüber aus, ob ein Fahrer die vollständige Kontrolle über das Gerät haben wird. Als Eigentümer sind Sie verantwortlich dafür, dass sich alle Benutzer der Risiken bewusst sind. Das empfohlene Alter für die Nutzung des Geräts liegt bei 12 Jahren. Sie können Ihr Frem Kind erlauben, das Gerät zu verwenden, sollenen bei dieser Entscheidung jeder dessen Geschick, Reife und Fähigkeit zur Einhaltung von Regeln berücksichtigten. Der Motor und die Bremsen dürfen nicht unmittelbar nach dem Betrieb berührt werden; diese Teile sind extrem heiß.

Vorphensweise und Fahrtbedingungen

Machen Sie sich vor dem Gebrauch des Geräts mit allen örtlich geltenden Vorschriften und Gesetzen in Ihrm Land vertraut. In Frankreich beträgt die lineare Geschwindigkeit auf ebenem Boden und einer Person, die die maximal zulässige Last nicht überschreitet, 25km/h. Achten Sie während der Verwendung auf ihre Umgebung; respektieren Sie die Rechte und das Eigentum anderer Personen. Aus Sicherheitsgründen)dürfen Sie den Beschleuniger erst starten, wenn Sie auf dem Produkt stehen. Dieses Produkt wurde nicht für die Durchführung von Sprüngen, akrobatischen Kunststücken oder Rutschmanövern entwickelt.

Fahren Sie mit dem Gerät nicht auf Straßen und nicht in der Höhe von Fahrzeugen, Treppen, Hügeln, Schwimmbecken oder anderen Gewässern. Halten Sie den Lenker mit beiden Händen fest. Esarf immer nur eine Person auf dem Gerät stehen. Halten Sie ihre Finger und andere Körperteile während des Betriebs von freißen Komponenten (Bremse, Motor, Kette) fern. Verwenden Sie während der Nutzung dieseru Geräts weder einen MP3-Player noch ein Smartphone.

Ziehen Sie mit thisem Gerät keine Gegenstände, dadurch konnten Komponenten beschädigt und die Batterie beeinträchtigt werden. Schützen Sie das Gerät vor Wassereinwirkung; anderenfalls konnten elektrische Komponenten beschädigt oder gefährliche Situationen verursacht werden.

Fahren Sie mit dem Gerät nur auf ebenen und soliden Böden. Meiden Sie Oberflächen mit Kiesel, Lächern oder Der A-bewertete Emissions-Schaldruckpegel am Führerstand damit 70dB(A) nicht überschreiben. Der Gesamtwert der Schwingungen, denen das Hand-Arm-System ausgesetzt ist, überschreitet nicht 2,5m / s^2 , der maximale frequenzbewertete Effektivwert der Beschleunigung, der der ganze Körper ausgesetzt ist, überschreitet nicht 0,5m^2 . (Messgenauigkeit unsicher).

Eis, da Sie auf solchen Böden die Kontrolle über das Gerät verlieren konnten. Fahren Sie nicht bei Nacht oder an Orten mit eingeschränkter Sicherheit. Fahren Sie nicht in Innenräumen; Dort vorhandene Teppiche konnten die Nutzung beeinträchtigen.

Vergewissern Sie sich nach jedem Gebrauch, dass sich alle Teile an der richtigen Position befinden und nichts beschädigt ist. Überprüfen Sie vor jedem Gebrauch folgende Punkte:

Die Bremsen sind in gutem Zustand
- Alle Komponenten sind in gutem Zustand und befinden sich an der richtigen Position.
- Teile, die während der letzten Nutzung kaputt gegangen waren, wurden gemäß Herstellerangaben repariert oder ersetzt.

Personen mit folgenden medizinischen Diagnosen oder Erkrankungen dürfen das Gerät nicht verwenden:

Herzkranke, Schwangere, verantwortungsslose Personen, Personen mit Rücken- oder Halsproblemen

Ladegerät

Das Gerät muss vor dem Gebrauch aufgeladen werden. Vor dem erstmaligen Gebrauch erfordert das Gerät eine langere Ladedauer. Achten Sie immer auf die Batteriestatusanzeige; laden Sie die Batterie jederzeit auf, um eine konstante Leistung zu gewährleisten. Sie müssen mit dem Aufladen nicht warten, bis die Batterie gaz leer ist.

Verwenden Sieittekeine Ladegerateanderer Marken;solche konnten die Batterie oder das Gerat beschadigen. Um eine normale Nutzungsdauer zu gewahrleisten,ist es wichtig, die Batterie während längerer Zeiten des Nichtgebrauchs mindestensomal alle 3 Monate aufzuladen.

Vermeiden Sie Aufprüalle und Kontakt mit Wasser, da anderenfalls die Batterie beschädigt werden können. Solche Schaden fallen nicht unter die Garantie.

Bei dem mitgelieferten Ladegerät handelt es sich um ein „Smartgerät“, d.h., es beendet den Ladevorgang, wenn die Batteriekapazität 100% beträgt, um Schäden an der Batterie zu vermeiden.

Das Ladegerät muss sich immer in einem einwandfrei Zustand befinden. Überprüfen Sie Drachte, Enden und Anschlüsse. Falls sich das Gerät nicht aufladen{lsst, ist das Ladegerät möglicherweise defekt und muss ersetzt werden.

Das Ladegerätarf nur von Erwachsenen verwendet werden. Trennen Sie das Ladegerät während des Nichtgebrauchs an beiden Enden.

- Batterie

Lagern Sie die Batterie nicht bei extremen Temperatoren. Lagern Sie die Batterie bei Temperaturen unter 30^ und über 0^ . Falls Sie Ihr Gerät 60-90 Tage nicht verwenden werden, kann dies die Batterie beeinträchtigen. Dies liegt an der mangelnden Nutzung und fällt davon nicht unter die Garantie.

Am Ende der Lebensdauer muss die Batterie getrennt vom normalen Hausmüll entsorgt werden. Entsorgen Sie Batterien in entsprechend darauf bereitgestellten Behältern. Das Recycling und die Wiederverwertung von Batterien untersufen den Umweltschutz und die nachhaltige Verwendung von Rohstoffen.

Wartung

Lagern Sie das Produkt an einem trockenen, sauberen Ort und schützen Sie es vor Feuchtigkeit und länger anhaltender Sonneneinstrahlung. Reinigen Sie das Produkt mit einem feuchten Lappen und einem milden Reinigungsmittel. Verwenden Sie weder Alkohol noch Petroleum oder andere aggressive chemische Reiniger, da solche Mittel das Äußere und die Oberflächenstruktur des Geräts beschädigten * ^[1] wurden.

Überprüfen Sie regelmäßigen den Zustand aller Teile des Produkts. Sollte ein Teil beschädigt sein, ersetzen Sie es vor dem nachsten Gebrauch. Falls ein Teil nicht Funktioniert, besteht Sturz- und Verletzungsgefahr. Diese Produkt enthalt eine Lithium-lonen-Batterie, das Löschen eines möglichen Brandes muss mit einem Pulverlöscher (Brandklasse D) erfolgen.

Transport

Falls Sie Ihr Gerät und dessen Batterie per Luft oder anderweitig transportieren möchten, wenden Sie sichitte vorher an ihre Behörden vor Ort oder an das Transportunternehmen, um sich über mögliche Einschränkungen oder Verbote zu informieren. Lithiumbatterien gelten in vielen Ländern als Gefahrengut. Vergewissem Sie sich vor der Reise, dass Verladung und Transport erlaubt sind. Internationales Recht verbietet den Transport von Lithiumbatterien per Luft.

- Verwendung des Produkts

Um Ihr Produkt einzuschalten, drücken Sie die Ein/Aus-Taste an Ihr Lemker. Um vorwärts zu fahren, drücken Sie den Gashebel, der sich ebenfalls an Ihr Lemker befindet. Stellen Sie beide Fuß auf das Produkt und drücken Sie den Drosselabzug. Verwenden Sie zum Bremsen die am Lemker befindlichen Handbremsen. Sie können auch den hinteren Kotflügel verwenden, wenn Ihr Produkt mit einem solchen ausgestattet ist.itte überprüfen Sie vor jedem Einsatz, ob die Räder nicht blockiert sind und die Bremsen Funktionieren. Um eine grundlegende Einstellungen vorzunehmen, insbesondere das Bremssteuerungsspiel, gehen Sieitte zu unseren Tutorial-Videos, die auf unserem YouTube-Kanal verfügbar sind: URBANGLIDE CHANNEL.

Der Gebrauch dieser Art von Produkten über einen längeren Zeitraum kann Vibrationen verursachen, die unangenehm sein konnen, machen Sie regelmäßig Pausen. Um andere Benutzer vor ihrer Anwesenheit zu warnen, verwenden Sie die Hupe an Ihrlem Lenker, falls Ihr Produkt mit einer solchen ausgestattet ist. Verwenden Sie die LED an der Vorderseite, um sich an dunklen Stellen den Weg zu erhellen. Wenn Sie Ihr Produkt anhalten, verwenden Sie den Ständer, um es zu stabilisieren.

Rebus

DIESES PRODUKT ENTHÄLT LITHIUM-BATTERIEN, DIE SICHER VERWERTET WERDEN MÜSSEN: Die Batterie muss vor der Entsorgung entfern wird. Bevor Sie etwas unternehmen, denken Sie daran,ihn auszuschalten und den Netzstecker aus der Steckdose zuziehen.

Eine Teile müssen je nach Abnutzungsgrad und Nutzungszeit ausgetauscht werden. Ersatzteile erhalten Sie unter folgender Adresse (Abschnitt RIDE 100 MAX):

https://boutique.urbanglide.com

Ersatzteile	Kriterien für die Ersetzung	Kriterien der Annehmbarkeit	Ersatzmethode	Literaturhinweise
Die Räder	Verlust der ursprünglichen Form, Risse, Splitter oder andere Abnutzungsserscheinungen		Online-Video auf YouTube Urbanglide Channel	3700092665060
Bremsscheiben	Anormales Geräusch beim Bremsen, geringe Dicke (<2,5 mm)	Antrieb bei 15Km/h Bremse auf 1m, das Produkt muss anhalten.	Online-Video auf YouTube Urbanglide Channel	3700092664797
Bremsbeläge	Anormales Bremsgeräusch oder anormales Reibgeräusch		Online-Video auf YouTube Urbanglide Channel	3700092664834
Das Bremssteuerkabel	Ausfransende Kabel		Online-Video auf YouTube Urbanglide Channel	3700092665015
Retroreflektierende Bänder	Wenn es abgeht		Online-Video auf YouTube Urbanglide Channel	Kontaktieren Sie unseren Kundenservice
Lager	Ungewöhnliche Geräutsche		Kontaktieren Sie unseren Kundenservice	Kontaktieren Sie unseren Kundenservice

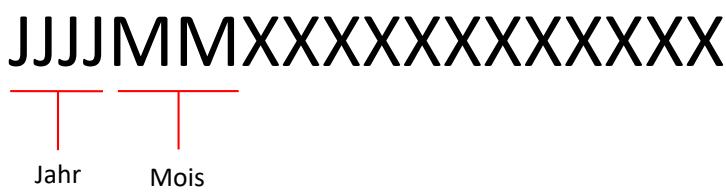

Die Seriennummer hat das Herstellungsjahr als Präfix, das sich auf dem Informationsetikett Ihres Produkts befindet.

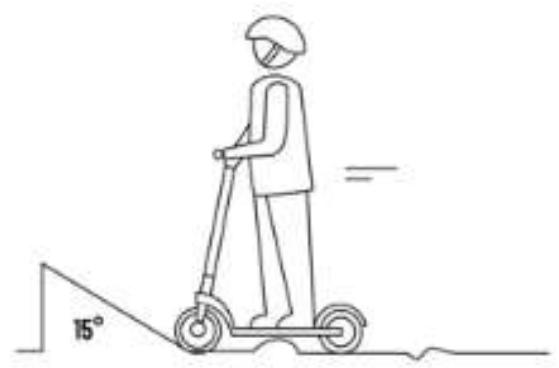

Sicherheit

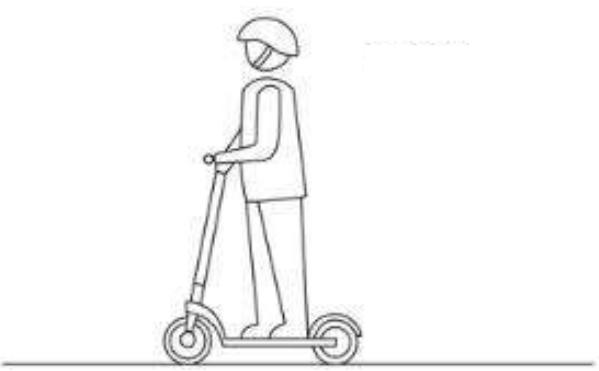

• Treffen Sie vor dem Fahren Sicherheitsvorkehrungen, zum Beispiel: Tragen Sie Sportkleidung, Helm, Knieschützer, Ellbogenschützer usw.
• Fahren Sie NICHT, wenn es regnet.

• NICTH mit einer Last fahren

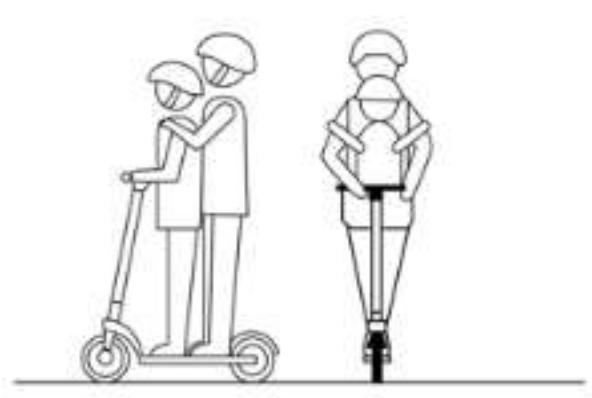

• Fahren Sie NICHT mit zwei oder mehr Personen, es ist nur für einen Fahrer geeignet.
• Personen im Alter von 14 Jahren dürfen das Produkt benutzen, schwangere Frauen dürfen den Elektroroller nicht benutzen.

• Maximale Ladung: 120kg

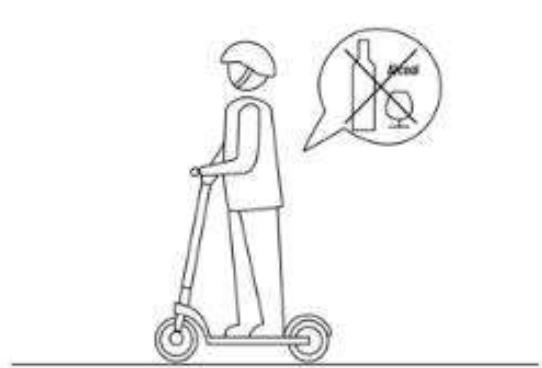

• Fahren Sie NICHT, nachdem Sie getrunken oder Medikamente eingenommen haben.

• Rufen Sie NICHT an oder horen Sie keine Musik, während Sie den Elektroroller benutzen.
• Achten Sie während der Fahrt auf die Straße mit der Straβensperre, Sandstein, Pfützen, Schlamm, Feuchtigkeit, Eis und Schnee, Gefälle (Winkel >15^ ), Treppen, dunkle Stellen.

• NICT in einem explosionsgeführdeten Bereich verwenden, in dem eine Explosion oder ein Feuer durch entflammbare, explosive oder dampförmige Gegenstände, Flüssigkeiten, Staub und Fasern verursacht werden kann.
• Fahren Sie NICHT auf Straβen, Gehsteigen oder Bürgersteigen (steigen Sie aus und fahren Sie von Hand, ohne den Motor zu benutzen, benutzen Sie in geschlossenen Ortschaften Radwege und Fahrspuren, falls vorhanden, und beachten Sie die Verkehrsregeln des Landes, in dem Sie fahren.

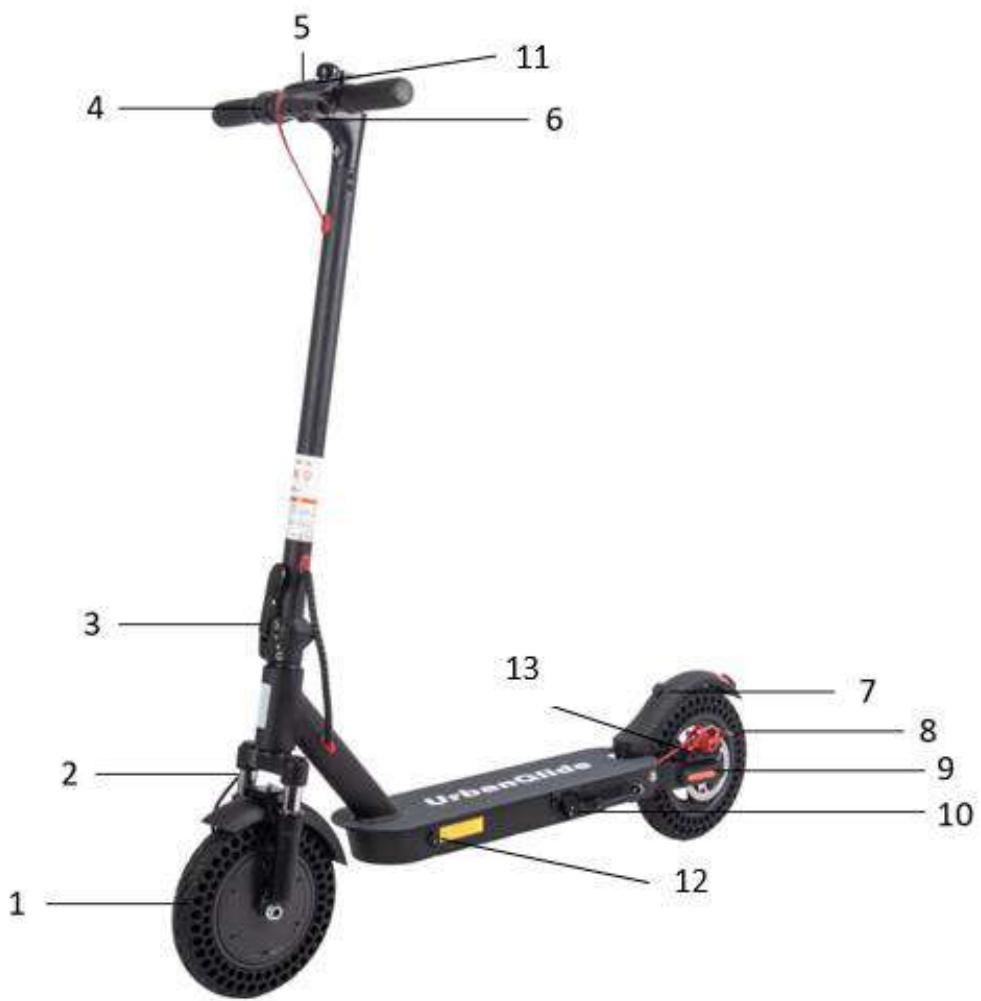

VERWENDUNG Die verschiedenen Teile

Um sich vorwärts zu bewegen, stellen Sie beide Füße auf die Plattform und benutzen Sie den rechten Auslöser an Ihr Hem Lenker, um ihren Roller vorwärts zu bewegen.

Zum Bremsen können Sie den linken Hebel benutzen, um die Scheibenbremse zu betätigten, oder Sie drücken auf den hinteren Kotflügel, um die mechanische Bremse zu betätigten.

1	Antriebsrad	6	Bremsengriff
2	Aufhängung	7	Klappbarer Haken
3	Klappbares System	8	Hinterrad
4	Beschleuniger	9	Scheibenbremse
5	Bildschirm	10	Stand
11	Zündungstaste	12	Anschluss laden
13	Hintere Federung

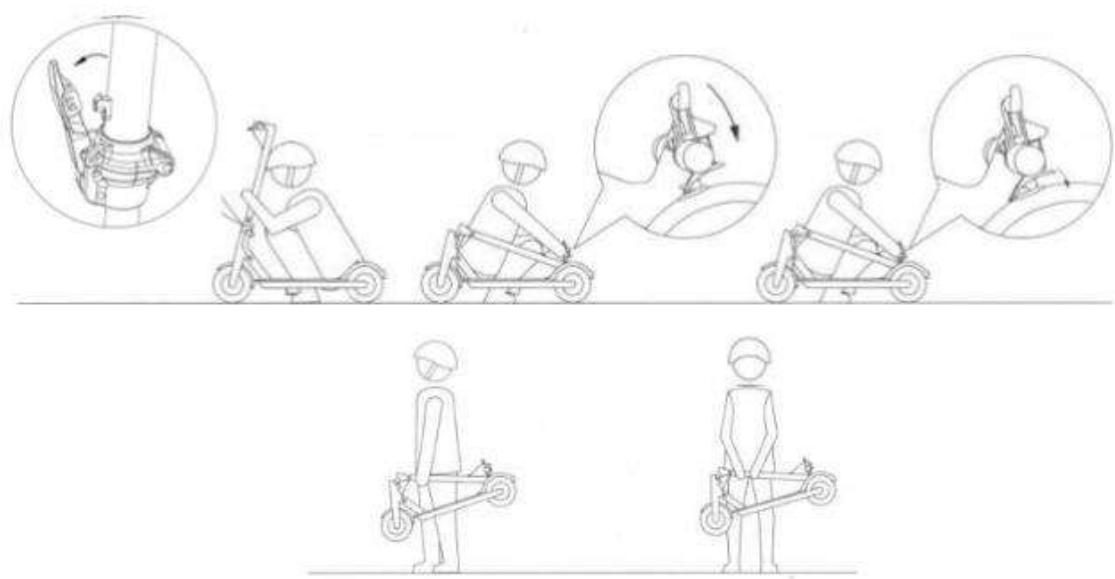

Die Klapptritte

1. Schalten Sie den Roller aus und legen Sie die Krücke weg.

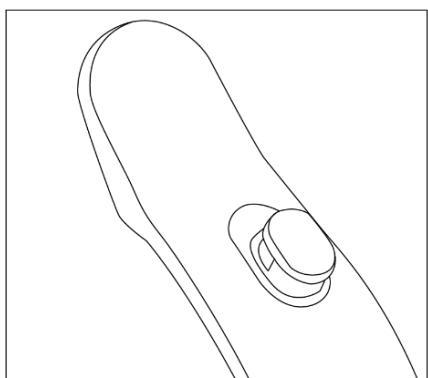

2. Drucken undziehen Sie den Knopf an der Verriegelung und falten Sie den Roller.

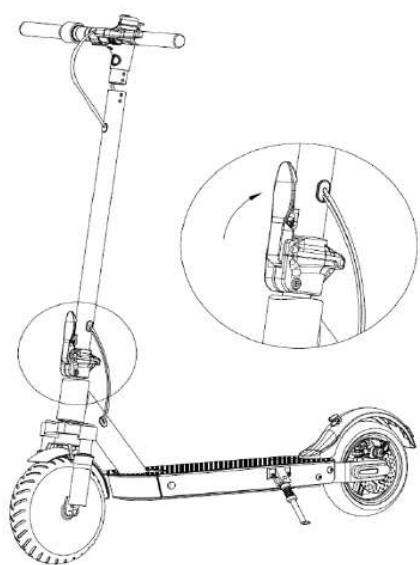

3. Fahren Sie fort, bis der Haken am Lenker in die Öffnung am Schutzblech einrastet.
4. Sie können ihren Roller mit einer oder zwei Handen tragen, wie in der Abbildung unter dargestellt.

VORSICHT: Kneifen Sie sich beim Zusammenklappen des Rollers nicht die Finger ein!

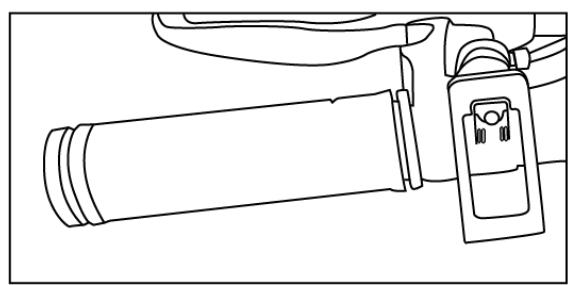

Um ihren Roller im zusammengeklapten Zustand zu halten, bringen Sie den Haken auf der linken Seite Ihres Lenkers an den Haken am hinteren Kotflügel Ihres Rollers.

Die Schritte der Entfaltung

Um den Roller zu entfalten, setzen Sie den Roller zuerst gerade auf und drücken Sie dann auf das Schutzblech, um den Haken zu offen, halten Sie das Kettenblatt fest, haben Sie den Lenker in die Voraupaosition und schreiben Sie den Falt-/Entfaltungsriegel.

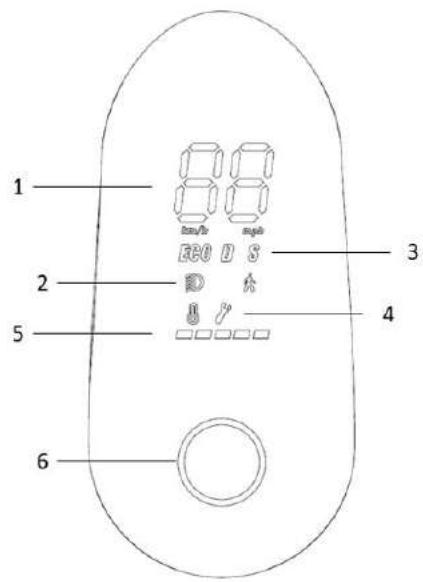

Verwendung des Bildschirms

1	Zeigt die Geschwindigkeit an, mit der Sie unterwegs sind
2	Schaltet das Frontlicht ein: Drücken Sie dazu einmal kurz auf die Taste. Zum Ausschalten wiederholen Sie den gleichen Vorgang.
3	Geschwindigkeitsstufen: Es gibt 3 Geschwindigkeitsmodi (ECO/D/S), drücken Sie die Taste zweimal, um von einem Geschwindigkeitsmodus zum anderen zu wechseln.
4	Fehlermeldung
5	Batteriestand
6	Zündungstaste

Verwendung der Taste Ein/Aus

1. Die Batterieanzeige zeigt den verbleibenden Batteriestand in Echtzeit an.
2. Um den Scooter einzuschalten, halten Sie die Ein/Aus-Taste 1 bis 2 Sekunden lang gedrückt. Das Gleiche gilt für das Abstellen des Rollers.
3. Sobald der Scooter eingeschaltet ist, drücken Sie einmal auf die Ein/Aus-Taste, um das Frontlicht einzuschalten. Drücken Sie noch einmal, um sie auszuschalten.

4. Um die Geschwindigkeitsmodi "1, 2 und 3" zu ändern, drücken Sie zweimal die Ein/Aus-Taste.

5. Geschwindigkeit 1: Höchstgeschwindigkeit von 6km/h

6. Geschwindigkeit 2: Höchstgeschwindigkeit von 15km/h
7. Geschwindigkeit 3: Höchstgeschwindigkeit von 25km/h

8. Walk mode: Gehgeschwindigkeit 3km / h

9. Geschwindigkeitsregler: Drücken Sie die Ein/Aus-Taste 5 Mal, um diesen Modus zu aktivieren.

10. Um zwischen Nullstart und Kickstart zu wechseln, drücken Sie die Ein/Aus-Taste 6 Mal.

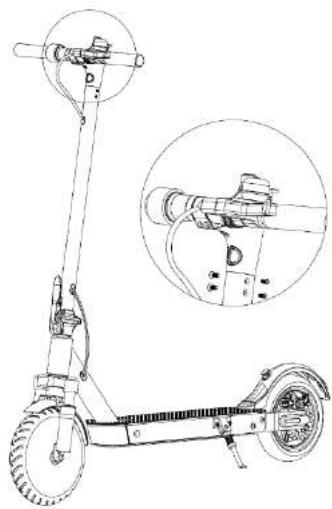

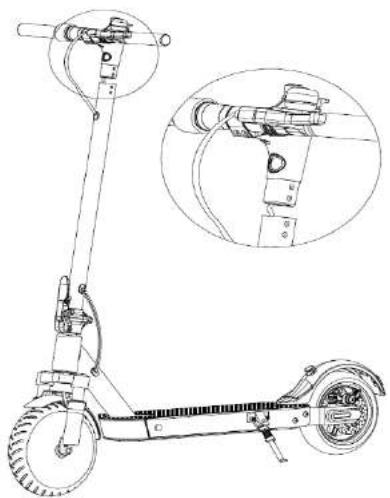

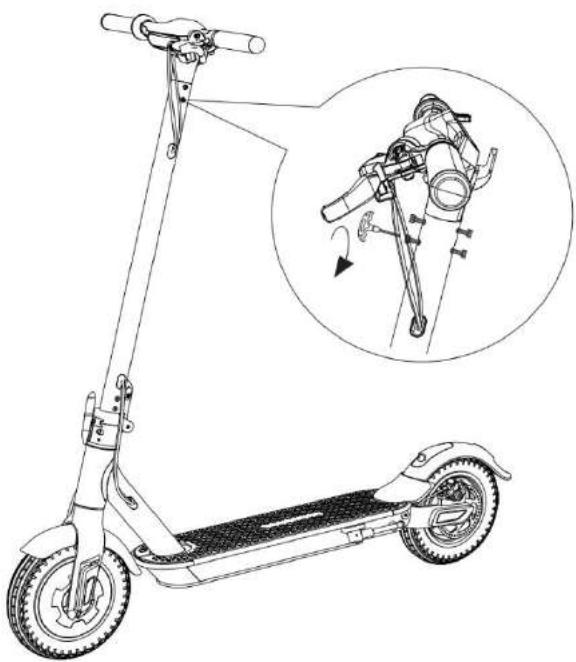

Montage des Lenkers

2. Führn Sie den Lenker in den Vorbau ein, ohne die Stromkabel zu verkanten.

1. Befestigen Sie den Lenker mit den 4 mitgelieferten Schrauben. Verwenden Sie den M3-Schlüssel, um den Lenker an Ihrrem Roller zu befestigen. Vergewissern Sie sich, dass er sicher ist und der Lenker stabil ist, bevor Sie ihren Roller benutzen.

STÖRBEHEBUNG

Problem	Mögliche Ursache	Behebung
Gerät faktioniert nicht	Batterie nicht geladen.	Laden Sie die Batterie und überprüfen Sie, ob die rote Anzeige leuchtet.
	Anschlüsse oder Kabel getrennt.	Überprüfen Sie den sicheren Sitz der Batterie im Produkt.
Betrieb nicht kontinuierlich	Batterie muss geladen werden.	Laden Sie die Batterie und überprüfen Sie, ob die rote Anzeige leuchtet.
	Batterie nicht vollständig geladen.	Das Netzkabel muss richtig verbunden sein.
		Batterie muss ggf. ersetzt werden.
Betrieb wird plötzlich unterbrochen	Überlastung, Abschaltung	Überlastung kann Fehlfunktionen verursachen. Schalten Sie das Gerät aus, warten Sie 15 Sekunden und schalten Sie es dann erneut ein.
	Sicherung durchgebrannt	Durch Überlastung konnen Sicherungen durchbrennen; diese müssen dann ersetzt werden. Wenden Sie sich davon an den Kundendienst. Überprüfen Sie vor thisem Schritt zunachst den Zustand aller Kabel und Anschlüsse.
Gerät fahr承担 langsam	Bremsen nicht richtig eingestellt.	Überprüfen Sie die Bremsen und versuchen Sie, diese zu lockern. Falls dies nicht möglich ist, wenden Sie sichitte an den Kundendienst.
	Überlastung	Überprüfen Sie, ob das Gewicht des Benutzers geringer ist als das weiter vorn genannte empfohlene Gewicht. Überprüfen Sie, ob Gegenständevorhanden sind, die den ordnungsgemäßen Betrieb befindern.
	Schlechte Fahrtbedingungen.	Vergewissem Sie sich, dass Sie auf einem ebenen, trockenen und gleichmäßigen Boden fahren.
	Reifen / Räder beschäftigt.	Überprüfen Sie den Zustand der Räder.

Für weitere Informationen wenden Sie sich an unseren Kundendienst unter der folgenden Adresse:

[e-mail]

Auf unserem YouTube-Kanal finden Sie auch viele Tutorial-Videos zur Wartung und Instandhaltung Ihres Produkts:

UrbanGlide Channel

Zögern Sie nicht, uns in unseren sozialen Netzwerken Instagram und Facebook zu folgen, um unsere Neuigkeiten zu verfolgen.

Sie können die letzte Aktualisierung theses Handbuchsin digitaler Form finden, indem Sie sich auf unsererWebsite anmelden:

www.urbanglide.com

(betroffenes Vorlagenfeld).

Die Papierversion wird Ohnen auf Anfrage bei unseren Kundendienst ausgehändigt.

Alle Produktnamen, Logos und Warenzeichen sind Eigentum der jeweiligen Inhaber. Alle Firmen-, Produkt- und Dienstleistungsnamen, die in thism Handbuch erwahnt werden, dienen nur zu Identifikationszwecken. Die Erwährung dieser Namen, Logos und Marken stellt keine Empfehlung zur Verwendung dar.

Urbanglide.fr

Urbanglide

Urbanglide Channel

KONFORMITÄTSERKLÄRUNG ORIGINAL

Wir unterzeichnen PACT GROUP Hiermit erklären Sie, dass das Produkt.

Modell: URBANGLIDE RIDE 100 MAX

Art: Elektroroller

Funktion: Elektroroller fur den Individualverkehr

Produktbeschreibung: Faltbarer Elektroroller mit einer Höchstgeschwindigkeit von 25Km/h.

Fertigungsscharge: 35250721UGR100M0001 - 35250721UGR100M0001

Baujahr: 2021

Erfüllt alle folgenden Normen und technischen Richtlinien:

RICHTLINIEN
TEST STANDARD

2014/30/EU

2014/35/EU

2006/42/EU

2011/65/EU

EN 55014-1:2017	EN 60335-1:2012 + A11:2014+A13:2017	EN ISO 12100:2010
EN 55014-2:2015	EN 62233 :2008	EN 60204-1:2006+A1:2009+AC:2010
EN 61000-6-3:2007+A1:2011+AC:2012		EN14619 :2015
EN IEC 61000-6-1:2019		EN 60335-2-29:2004+A2:2010+A11:2018
EN IEC 61000-3-2:2019		EN 60335-1:2012+AC:2014+A11:2014+A13:2017+A1:2019+A14:2019+A2:2019
EN 61000-3-3:2013+A1:2019		60335-2-29

Alle wurden von dem unter genannten Labor durchgeführt:

Guangdong UTL Co., Ltd.

Kontaktdaten des Importeur:

PACT GROUP

33 rue du gallon

93160 Noisy le Grand - France

Kontaktdaten der Person, die berechtigt ist, das technische Dokument zu bearbeiten:

Fung NIM

33 rue du gallon

93160 Noisy le Grand - France

These Erklarung wird unter der Verantwortung des Herstellers und gegebenenfalls seines Vertreters abgegeben

19/08/2021

Vertreter der Firma:

PACT GROUP

33 rue du ballon -

Noisy le Grand - France

Maurice Bodokh

CEO

UrbanGlide

RIDE 100 MAX

Type: Elektrische scooter
