Type de produit	Trottinette électrique
Marque	Segway / Ninebot
Modèle	F40i
Dimensions (déplié)	1143 × 480 × 1160 mm
Dimensions (replié)	1143 × 480 × 495 mm
Poids net	17,1 kg
Charge utile	40 – 120 kg
Âge recommandé	14 – 60 ans
Vitesse maximale	25 km/h
Autonomie typique	40 km
Pente maximale	20 %
Indice de protection	IPX5
Batterie	Lithium-ion 36 V, 10,2 Ah, 367 Wh
Moteur	350 W nominal
Temps de charge	Environ 6,5 heures
Pneus	Tubeless 10 pouces, pression 50-55 psi
Freinage	Frein à disque arrière avec feu de stop LED
Modes de vitesse	Éco (15 km/h), Standard (20 km/h), Sport (25 km/h)
Connectivité	Bluetooth 2.4 GHz, application mobile Segway-Ninebot
Éclairage	Phare avant et feu arrière LED
Entretien	Vérification tous les 3 mois, 6 mois / 500 km, 2 ans / 5000 km
Nettoyage	Chiffon doux et humide
Pièces détachées	Utiliser des pièces d'origine Segway-Ninebot

FOIRE AUX QUESTIONS - F40i NINEBOT SEGWAY

Comment allumer et éteindre la trottinette ?

Appuyez brièvement sur le bouton marche pour allumer. Pour éteindre, appuyez sur le bouton pendant 3 secondes.

Quels sont les modes de vitesse disponibles et comment les changer ?

Trois modes : Eco (15 km/h), Standard (20 km/h) et Sport (25 km/h). Double-cliquez sur le bouton marche pour basculer entre les modes.

Quelle est l'autonomie réelle de la batterie ?

L'autonomie typique est de 40 km dans des conditions idéales (75 kg, 25°C, 16 km/h de moyenne). L'autonomie réelle varie selon le poids, la vitesse, la température et le terrain.

Comment charger la trottinette et combien de temps cela prend-il ?

Branchez le chargeur sur une prise secteur (100-240V) et connectez-le à la trottinette. Le voyant du chargeur passe du rouge (en charge) au vert (complètement chargé). Le temps de charge est d'environ 6,5 heures.

Que faire en cas de code d'erreur sur l'écran ?

L'icône de clé apparaît en cas d'erreur. Consultez l'application Segway-Ninebot pour identifier le code et suivez les instructions. Si le problème persiste, contactez un centre de service agréé.

Quel poids maximum peut supporter la trottinette ?

La charge utile est de 40 à 120 kg. L'âge recommandé est de 14 à 60 ans et la taille de 120 à 200 cm.

Quelle pression de pneus est recommandée ?

Pour le modèle F40i, la pression recommandée est de 50 à 55 psi. Utilisez une pompe adaptée et vérifiez régulièrement.

Comment connecter la trottinette à l'application smartphone ?

Téléchargez l'application Segway-Ninebot depuis l'App Store ou Google Play. Activez le Bluetooth sur votre téléphone, allumez la trottinette et suivez les instructions de l'application. L'icône Bluetooth sur le tableau de bord confirme la connexion.

Comment entretenir la trottinette à long terme ?

Suivez le calendrier d'entretien : tous les 3 mois (nettoyage, pression des pneus, serrage des vis), tous les 6 mois ou 500 km (vérifications approfondies), et après 2 ans ou 5000 km (remplacement de la batterie si nécessaire). Utilisez des pièces d'origine.

Que faire si la trottinette ne s'allume pas ou ne roule pas ?

Vérifiez la batterie : chargez-la si elle est faible. Assurez-vous que la température de la batterie est entre 0°C et 40°C. Vérifiez les branchements et l'état des fusibles. Si le problème persiste, contactez le service client.

MODE D'EMPLOI F40i NINEBOT SEGWAY

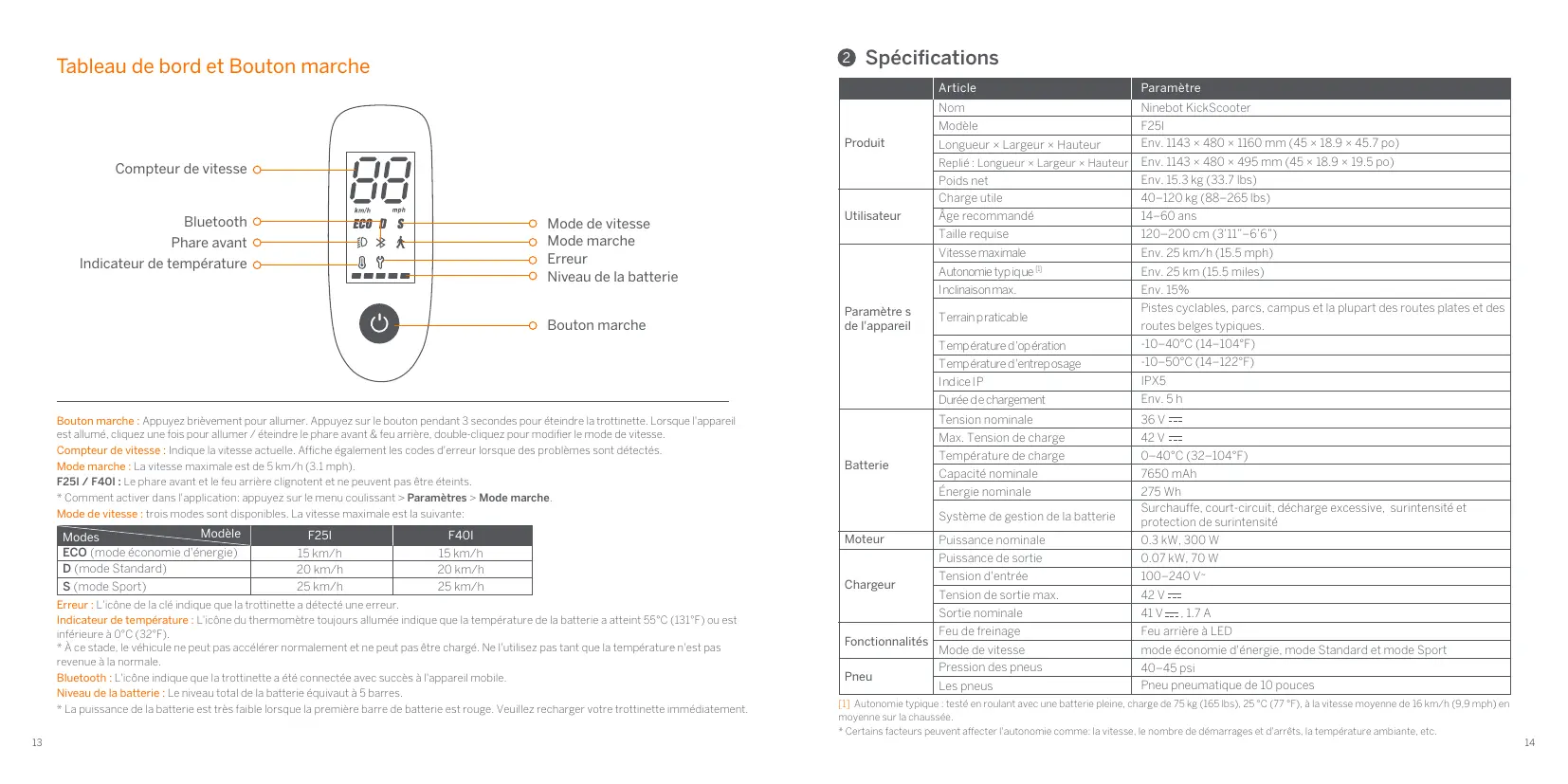

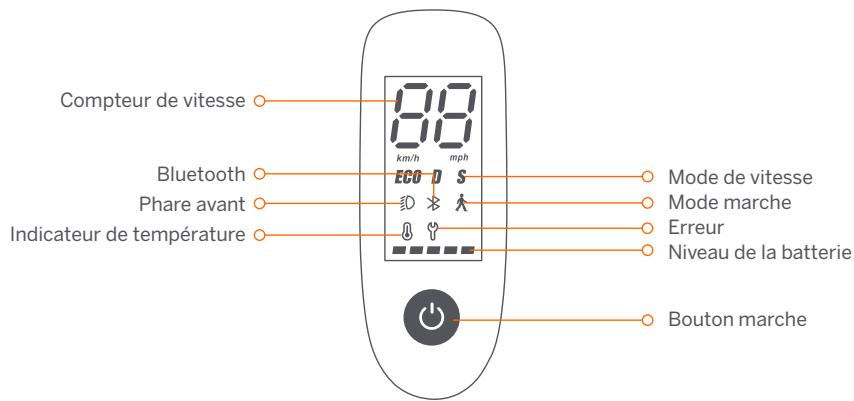

Tableau de bord et Bouton marche

Bouton marche : Appuyez brivement pour allumer. Appuyez sur le bouton pendant 3 secondes pour éteindre la trottinette. Lorsque l'appareil est allumé, cliquez une fouis pour allumer / r'éteindre le phare avant & feu arrêté, double-cliquez pour modifier le mode de vitesse.

Compteur de vtesse : Indique la vtesse actuelle. Affiche egalement les codes d'erreur lorsque des problemes sont detectes.

Mode marche : La vitesse maximale est de 5 km/h (3.1 mph).

F25I / F40I: Le phare avant et le feu arrirée clignotent et ne peuvent pas etre eenteints.

• Comment activer dans l'application: appuyez sur le menu coulissant > Paramètres > Mode marche.

Mode de vitesse : trois modes sont disponibles. La vitesse maximale est la suivante:

Modes Modèle	F25I	F40I
ECO (mode économique d'énergie)	15 km/h	15 km/h
D (mode Standard)	20 km/h	20 km/h
S (mode Sport)	25 km/h	25 km/h

Erreur : L'icone de la clé indique que la trottinette a détecté une erreur.

Indicateur temperature : L'icone du thermometre toujours allumee indique que la temperature de la batterie a atteint 55^ (131°F) ou est inférieure à 0^ (32°F).

• À ce stade, le vehicule ne peut pas accélérer normalement et ne peut pas être chargeé. Ne l'utilise pas tant que la température n'est pas revenue à la normale.

Bluetooth : L'icone indique que la trottinette a ete connectee avec succes à l'appareil mobile

Niveau de la batterie : Le niveau total de la batterie équivaut à 5 barres.

• La puissance de la batterie est très faible lorsque la première barre de batterie est rouge. Veuillez recharger vous trottinette immédiatement.

2 Spécifications

	Article	Paramètre
Produit	Nom	Ninebot KickScooter
	Modèle	F25I
	Longueur × Largeur × Hauteur	Env. 1143 × 480 × 1160 mm (45 × 18.9 × 45.7 po)
	Replié : Longueur × Largeur × Hauteur	Env. 1143 × 480 × 495 mm (45 × 18.9 × 19.5 po)
	Poids net	Env. 15.3 kg (33.7 lbs)
Utilisateur	Charge utile	40-120 kg (88-265 lbs)
	Âge recommendé	14-60 ans
	Taille requise	120-200 cm (3'11"-6'6")
Paramètre s de l'appareil	Vitesse maximale	Env. 25 km/h (15.5 mph)
	Autonomie typique[1]	Env. 25 km (15.5 miles)
	Inclinaison max.	Env. 15%
	Terrain praticable	Pistes cyclables, parcs, campus et la plupart des routes plates et des routes belges typiques.
	Température d'opération	-10-40°C (14-104°F)
	Température d'entrep dosage	-10-50°C (14-122°F)
	Indice IP	IPX5
	Durée de chargement	Env. 5 h
Batterie	Tension nominale	36 V ---
	Max. Tension de charge	42 V ---
	Température de charge	0-40°C (32-104°F)
	Capacité nominale	7650 mAh
	Énergie nominale	275 Wh
	Système de gestion de la batterie	Surchauffe, court-circuit, décharge excessive, surintensité et protection de surintensité
Moteur	Puissance nominale	0.3 kW, 300 W
Chargeur	Puissance de sortie	0.07 kW, 70 W
	Tension d'entrée	100-240 V-
	Tension de sortie max.	42 V ---
	Sortie nominale	41 V ---, 1.7 A
Fonctionnalités	Feu de freinage	Feu arrêté à LED
	Mode de vitesse	mode économique d'énergie, mode Standard et mode Sport
Pneu	Pression des pneus	40-45 psi
	Les pneus	Pneu pneumatique de 10 pouces

[1] Autonomie typique: testé en roult avec une batterie pleine, charge de 75 kg (165 lbs), 25^ (77^) , à la vitesse moyenne de 16 km/h (9.9 mph) en moyenne sur la chaussede.
* Certains facteurs peuvent affecter l'autonomie comme: la vitesse, le nombre de démarrages et d'arrêts, la température ambiente, etc.

	Article	Paramètre
Produit	Nom	Ninebot KickScooter
	Modèle	F40I
	Longueur × Largeur × Hauteur	Env. 1143 × 480 × 1160 mm (45 × 18.9 × 45.7 po)
	Replié : Longueur × Largeur × Hauteur	Env. 1143 × 480 × 495 mm (45 × 18.9 × 19.5 po)
	Poids net	Env. 17.1 kg (37.7 lbs)
Utilisateur	Chargeutable	40–120 kg (88–265 lbs)
	Âge recommendé	14–60 ans
	Taille requise	120–200 cm (3'11"–6'6")
Paramètre s de l'appareil	Vitesse maximale	Env. 25 km/h (15.5 mph)
	Autonomie typique [1]	Env. 40 km (24.9 miles)
	Inclinaison max.	Env. 20%
	Terrain praticable	Pistes cyclables, parcs, campus et la plupart des routes plates et des routes belges typiques.
	Température d'opération	-10–40°C (14–104°F)
	Température d'entroposage	-10–50°C (14–122°F)
	Indice IP	IPX5
	Durée de chargement	Env. 6.5 h
Batterie	Tension nominale	36 V ---
	Max. Tension de charge	42 V ---
	Température de charge	0–40°C (32–104°F)
	Capacité nominale	10.2 Ah
	Énergie nominale	367 Wh
	Système de gestion de la batterie	Surchauffe, court-circuit, décharge excessive, surintensité et protection de surintensité
Moteur	Puissance nominale	0.35 kW, 350 W
Chargeur	Puissance de sortie	0.07 kW, 70 W
	Tension d'entrée	100–240 V~
	Tension de sortie max.	42 V ---
	Sortie nominale	41 V ---, 1.7 A
Fonctionnalités	Feu de freinage	Feu arrêté à LED
	Mode de vitesse	mode économique d'énergie, mode Standard et mode Sport
Pneu	Pression des pneus	50–55 psi
	Les pneus	Pneu tubeless de 10 pouces

[1] Autonomie typique: testé en roulant avec une batterie pleine, charge de 75 kg (165 lbs), 25^ (77^) , à la vitesse moyenne de 16 km/h (9.9 mph) en moyenne sur la chauffée.
* Certains facteurs peuvent affecter l'autonomie comme: la vitesse, le nombre de démarrages et d'arrêts, la température ambiente, etc.

Certifications

Déclaration de conformité Union française

Informations importantes sur les DEEE

Ce symbole sur le produit ou sur son emballage indique que les produits électriques et électroniques usages ne doivent pas été mélangés avec les déchets municipaux non triés. Pour un traitement approprié, il est de votre responsabilité d'éliminer vos déchets d'équipements en faisant en sorte de les rapporter aux points de collecte désignés. L'élimination correcte de ce produit permet d'économiser des ressources précieuses et d'eviter tout effet négatif potentiel sur la santé humaine et l'environnement, qui pourrait autrement résultat d'une manipulation inappropriée des déchets. Des sanctions peuvent être applicables en cas d'élimination incorrecte de ces déchets, conformément à votre législation nationale.

Veuillez contacter votre autorité locale pour plus de détails sur le point de collecte désigné le plus proche.

Informations sur le recyclage de la batterie pour les utilisateurs

Ce symbole signifie que les piles et accumulateurs, à leur fin de vie, ne doivent pas'être mélangés avec les déchets municipaux non triés. Your participation est une partie importante de l'effort visant à minimiser l'impact des piles et accumulateurs sur l'environnement et sur la santé humaine Pour un recyclage approprié, vous pouvez returner ce produit ou les piles ou accumulateurs qu'il contient à votre fournisseur ou à un point de collecte désigné.

L'élimination correcte de ce produit permet d'économiser des ressources précieuses et d'eviter tout effet négatif potentiel sur la santé humaine et l'environnement, qui pourrait autrement résultat d'une manipulation inappropriée des déchets. Des sanctions peuvent être applicables en cas d'élimination incorrecte de ces déchets, conformément à votre législation nationale.

il existe des systèmes de collecte séparés pour les piles et accumulateurs usagés.

Veuillez jeter les piles et les accumulateurs correctement à la collecte/recyclage des déchets de votre communauté locale centre.

Directive sur les équipements radio

Ninebot (Changzhou) Tech Co., Ltd. déclare par la première que le produit répertorié dans cette section est conforme aux exigences essentielles et aux autres dispositions pertinentes de la directive sur les équipements radio

Directive sur la limitation de l'utilisation de certaines substances dangereuses (RoHS)

Ninebot (Changzhou) Tech Co., Ltd. déclare par la présence que l'ensemble du produit, y compris les pieces (câbles, cordons, etc.) est conforme aux exigences de la directive RoHS 2011/65/UE et de la modification de la directive déléguée (UE) 2015/863 sur le restriction de l'utilisation de certaines substances dangereuses dans les équipements électriques et电子iques ("RoHS recast" ou "RoHS 2.0").

Directive Machines

Ninebot (Changzhou) Tech Co., Ltd. déclare par la présente que le produit repertorié dans cette section est conforme aux exigences essentielles et aux autres dispositions pertinentes de la directive Machines 2006/42/CE.

Representant autorisé:

Segway-Ninebot Europe, Dynamostraat 7, 1014 BN

Ninebot (Changzhou) Tech Co., Ltd. déclare par la présente que le modèle de produit : F25I, F40I est conforme aux exigences essentielles et aux autres dispositions pertinentes de la directive sur les équipements radio 2014/53/UE et de la directive Machines 2006/42/CE et de la directive RoHS 2011/65/UE et modification de la directive déleguée (UE) 2015/863 de la Commission.

La déclaration de conformité peut être consultée à l'adresse suivant : http://eu-en.secway.com/support-instructions

Bluetooth	Bandes de fréquence (s)	2.4000-2.4835 GHz
	Max. Puissance RF	20 mW

4 Marque déposée

Ninebot est une marque déposée de Ninebot (Beijing) Tech. Co., Ltd; Powered by Segway, Segway et Rider Design sont les marques déposées de Segway Inc.; Bluetooth est la marque déposée de BLUETOOTH SIG, INC.; Android et Google Play sont des marques commerciales de Google Inc.; App Store est une marque de service de Apple Inc. Les propriétaires respectifs se réservent les droits de leurs marques commerciales mentionnées dans ce manuel.

Le KickScooter est couvert par les brevets s'y affrent. Pour obtenir des informations sur les brevets, visitez http://www.segway.com.

Nous avons tenté d'inclure des descriptions et des instructions pour toutes les fonctions du KickScooter au moment de l'impression. Cependant, en raison de l'amélioration constante des fonctionnalités de l'appareil et des modifications de conception, cette KickScooter peut différer légèrement de celui présente dans ce document. Visitez l'App Store d'Apple (IOS) ou le Google Play Store (Android) pour télécharger et installer l'imply.

Veuillez noter qu'il este de multiples modedes Segway et Ninebot possedant des fonctionnalités differentes, et certaines des fonctionnalités mentionnées ici peuvent ne pas s'appliquer à leur unite. Le fabricant se reserve le droit de modifier l'apparce et la fonctionnalité du produit et de la documentation KickScooter sans prévis.

© 2022 Ninebot (Beijing) Tech Co. Ltd. Tous droits réservés.

(※L'application est adaptée au KickScooter qui supporte le "Bluetooth")

5 Calendrier d'entretien recommanded

Pour assurer une conduite en toute sécurité, un sein quotientien et un entretien régulier sont essentiels. En tant que propriétaire, vous ave le contrôle et la reconnaissance de la fréquence à laquelle vous utilisez votre scooter, de l'intensité avec laquelle vous l'utilisez et de l'endetroit où vous l'utilisez. Il est de la responsabilité du propriétaire d'effectuer des contrôles réguliers et d'apporter votre scooter à un centre de service agréé pour inspection et entretien. Veillez vous réféérer au calendrier d'entretien ci-dessous.

Remarque: ce programme de maintenance facture des frais de service.

Élément	Composant	Méthode d'entretien	Tous les 3 mois	Tous les 6 mois ou tous les 500 km (310 miles)	Après 2 ans ou un kilométrage total > 5000km (3107 miles)
Maintenance du cadre	Pièces du cadre	Utilissez un chiffon doux et humide pour essuyer le châssis principal pour le nettoyer.	✓	✓	✓
	Pression des pneus	F25I: Gonflez les pneus à 40-45 psi.F40I: Gonflez les pneus à 50-55 psi. Remarque : n'oubliez pas de revisser le bouchon de valve après le gonflage !	✓	✓	✓
	Usure des pneus	Vérifiez si les pneus sont fissurés, déformés ou très usés.		✓	✓
	Vis sur le dessus de la tige	Serrez les six vis fixées au guidon et à la tige. Le couple suggéré est de 5,5±0,5 N·m.	✓	✓	✓
		Serrez la vis sur l'accéléateur électronique. Le couple suggéré est de 3,5±0,1 N·m.Serrez les vis sur les leviers de frein. Le couple suggéré est de 5,5±0,1 N·m.Serrez les vis sur le dessus de la tige. Le couple suggéré est de 10±0,5 N·m.		✓	✓
	Vis sur le mécanisme de piage	Serrez les deux vis fixées avec la fourche avant et le mékanisme de piage. Le couple suggéré est de 10±1 N·m. Si la tige tremble lorsqu vous roulez, resserrez les vis du mékanisme de piage lorsque le scooter est pié.Le couple suggéré est de 12,5 N·m.		✓	✓
	Ensemble disque de frein	Serrez les vis sur l'ensemble disque de frein. Le couple suggéré est de 7,7±0,2 Nm.		✓	✓
Contrôle des fonctions	Moyeu moteur	Pour accélérer et désclérer, vérifie si le moyeu moteur est bloqué ou émet des sons anormaux.		✓	✓

Éléments	Composant	Méthode d'entretien	Tous les 3 mois	Tous les 6 mois ou tous les 500 km (310 miles)	Après 2 ans ou un kilométrage total >5000km (3107 miles)
Contrôle des fonctions	Entretien de la roue arrière	Vérifiez si la roue arrière est bloquée ou tremble, ou si l'arbre de l'axe est déséquilré.		✓	✓
	Réglage du frein à disque	Si le frein est trop serré{/âche, utilisez la clé Allen de 4 mm pour desserrer la vis de l'étrier. Ajustez ensuite légrement la ligne de frein (diminuez / augmentez la durée d'exposition), puis serrez les vis.		✓	✓
	Rotor de frein	Faites tourner les roues, l'étrier doit être aligné avec le rotor et elles ne doivent pas froter sur les plaquettes de frein.		✓	✓
	Feu arrière	Serrez les leviers de frein, le feu arrière fonctionné normalement.		✓	✓
	Feu de route	Vérifiez le feu de route et voyagez s'il s'allume bien.		✓	✓
	Indicateurs de direction	Basculez le bouton des indicateurs de direction vers la gauche/droite respectivement, vérifiez si les indicateurs de direction du côté gauche/droit clignotent normalement.		✓	✓
	Avertisseur sonore	Allumez/éteignez le scooter, le son du buzzer est normal.		✓	✓
	Tableau de bord	Allumez le scooter, le tableau de bord fonctionné correctement. Basculez entre les modes de vitesse, le tableau de bord affichera l'icône du mode de vitesse correspondant.		✓	✓
	Cloche	Utilisez la sonnette, le son est fort.		✓	✓
	Accéléatrice électronique	Appuyez sur l'accéléateurlectronique et maintainez-le enforcé, puis relâchez-le, en vérifiable l'accélération et la décelération.Remarque:relâchez-le, vérifiez si l'accéléateurlectronique revient à la position.		✓	✓
	Détection de panne	Après connexion avec l'application Segway-Ninebot :1) Mettez à jour le firmware vers la première version.2) Vérifiez si la notification du code d'erreur correspondant et des causes possibles s'affiche lorsque le scooter détecte une erreur.		✓	✓
Contrôle des fonctions	Chargement	Chargez le scooter :1) Vérifiez si la puissance actuelle de la batterie s'affiche sur le tableau de bord.2) Vérifiez l'indicateur LED sur le chargeur de batterie.Charge : rouge, complètement chargé : vert.		✓	✓
	Boutons de contrôle	Appuyez ou basculesz le bouton 3 fois sans échec.		✓	✓
	Tourner	Testez avec des virages à gauche et des virages à droite (l'angle de braquage est de 60).Pas de résistance ni de décalage lors des virages.		✓	✓
Pièces importantes	Ensemble de batterie	La batterie doit être remplaçée lorsqu'elle est chargée et déchargeée 500 fois ou que le kilométrage total est supérieur à 10000 km (6213 miles).Remarque: Il est recommendé de charger une fois tous les 60 jours pour un stockage à long terme.			✓
	Manette	Il est nécessaire que des pièces d'origine Segway-Ninebot soit utilisées pour les réparations et les remplacements.			✓
Pièces fonctionnelles	Ensemble roue arrière
	Leviers d'accéléateur et de frein
	Ensemble de fouche avant
	Mécanisme de piage
	Rotor de frein
	Ensemble de frein à disque
	Tableau de bord

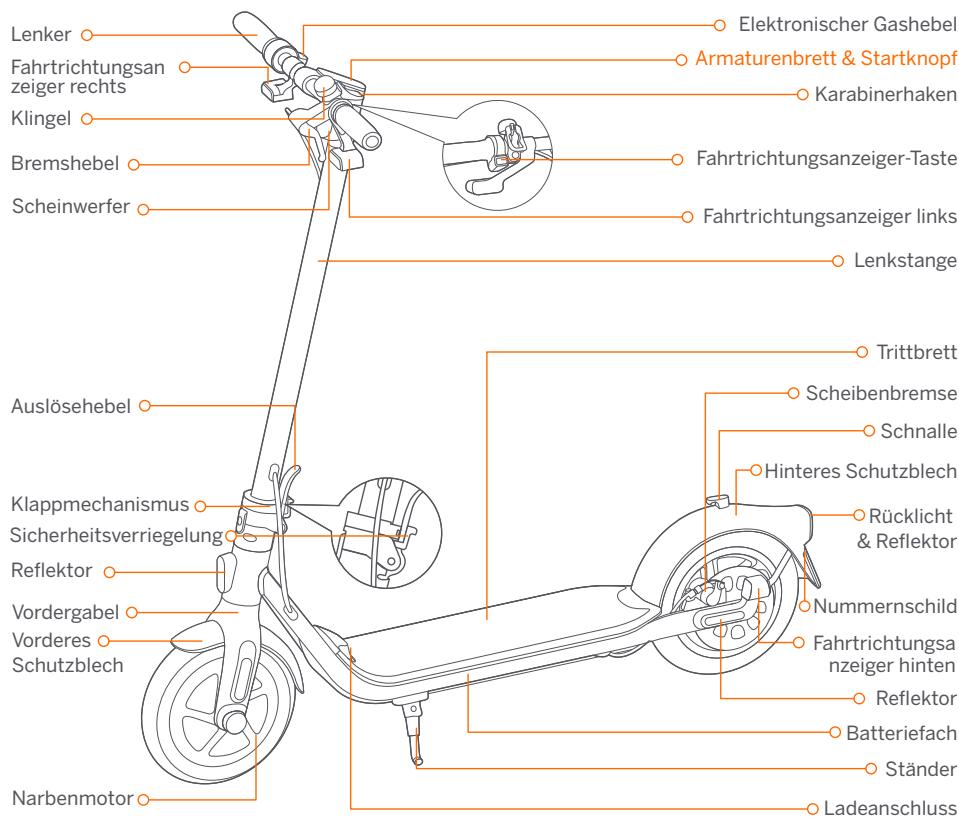

1 Diagramm

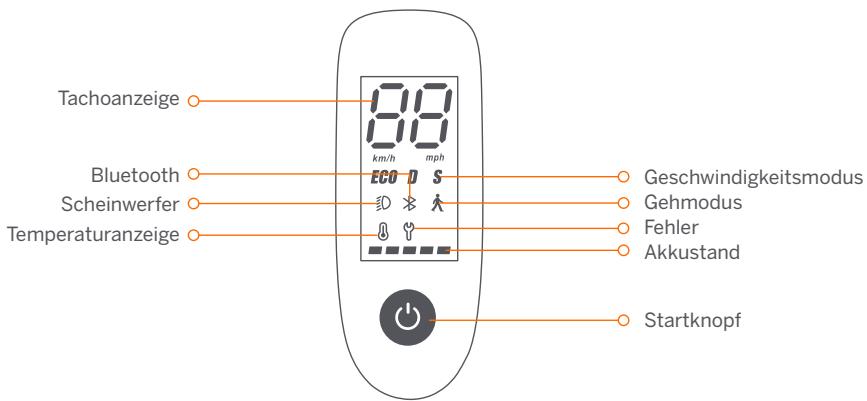

Armaturenbrett & Startknopf
