GEBRUIKSAANWIJZING F40i NINEBOT SEGWAY

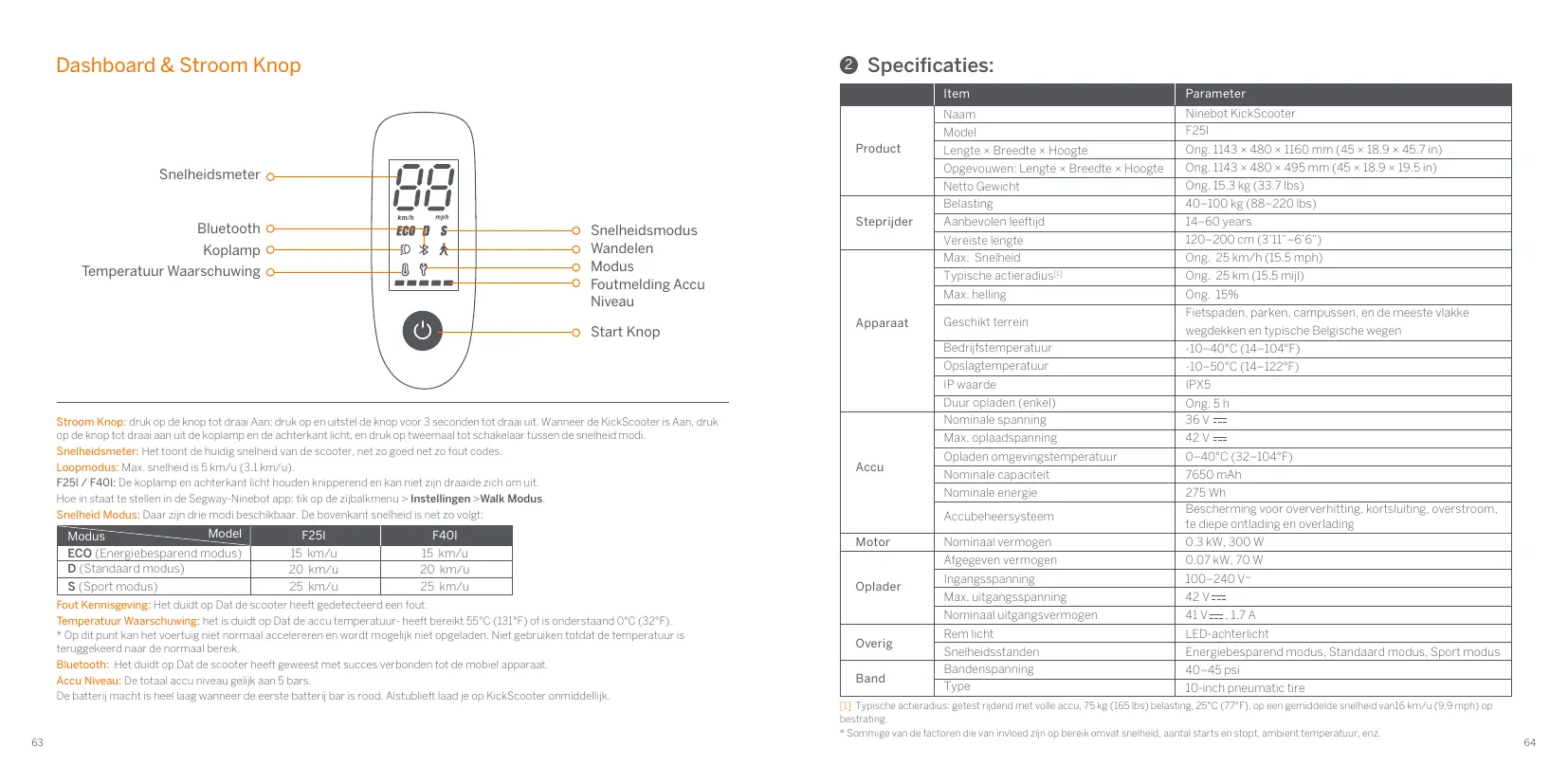

Stroom Knop: drup op de knop tot draai Aan; drup op en uistel de knop voor 3 seconden tot draai uit. Wanneer de KickScooter is Aan, drup op de knop tot draai aan ut de koplam en de achterkant lank, en drup op twemaal tot schakelaar sunt de sleinheid mod.

Snelheidsmeter: Het toont de huidig snelheid van de scooter, net zo goed net zo fout codes.

Loopmodus: Max. snelheid is 5km / u (3.1km / u)

F25I / F40I: De koplamp en achterkantlicht houden knipperend en kan Niet zichdraide zich om UIT.

Hoe in staat te stellen in de Segway-Ninebot app: tik op de zichbalkmenu >Instelleningen >Walk Modus.

Snelheid Modus: Daar+zijn drie modi beschikbaar. De bovenkant snelheid is net zo volgt:

Modus	Model	F25I	F40I
ECO (Energiebesparend modus)		15 km/u	15 km/u
D (Standaard modus)		20 km/u	20 km/u
S (Sport modus)		25 km/u	25 km/u

Fout Kennisgeving: Het duidt op Dat de scooter heeft gedetecteerd een fout.

Temperatuur Waarschuwing: het is duidt op Dat de accu temperatuur- heeft bereikt 55^ (131^) of is onderstaand 0^ (32^) .

• Op dit punk het网点ertuig Niet normala accelereren en worden möglichniet opgeladen. Niet gebruiken totdat de temperatur is teruggeeker naar de normala bereik.

Bluetooth: Het duidt op Dat de scooter heeft geweest met succes verbonden tot de mobiel apparaat.

Accu Niveau: De totaal accu niveau gelijk aan 5 bars.

De batterij macht is heel laag wonneer de eerste batterij bar is rood. Alstublieft laad je op KickScooter onmiddelijk.

2 Specificities:

	Item	Parameter
Product	Naam	Ninebot KickScooter
	Model	F25I
	Lengte × Breedte × Hoogte	Ong. 1143 × 480 × 1160 mm (45 × 18.9 × 45.7 in)
	Opgevouwen: Lengte × Breedte × Hoogte	Ong. 1143 × 480 × 495 mm (45 × 18.9 × 19.5 in)
	Netto Gewicht	Ong. 15.3 kg (33.7 lbs)
Steprijder	Belasting	40–100 kg (88–220 lbs)
	Aanbevolen leeftijd	14–60 years
	Vereiste lengte	120–200 cm (3'11"–6'6")
Apparaat	Max. Snelheid	Ong. 25 km/h (15.5 mph)
	Typische actieradius[1]	Ong. 25 km (15.5 mijl)
	Max. helling	Ong. 15%
	Geschikt terrein	Fietspaden, parken, campussen, en de meeste vlakke wegdekken en typische Belgische wegen
	Bedriʃstemperatuur	-10–40°C (14–104°F)
	Opslagtemperatuur	-10–50°C (14–122°F)
	IP waarde	IPX5
	Duur opladen (enkel)	Ong. 5 h
Accu	Nominale spanning	36 V ---
	Max. oplaadspanning	42 V ---
	Opladen omgevingstemperatuur	0–40°C (32–104°F)
	Nominaile capacititeit	7650 mAh
	Nominaile energie	275 Wh
	Accubeheersystem	Bescherming voor oververhitting, kortsluiting, overstroom, te diepe ontlading en overlading
Motor	Nominaal vermogen	0.3 kW, 300 W
Oplader	Afgegeven vermogen	0.07 kW, 70 W
	Ingangsspanning	100–240 V~
	Max. uitgangsspanning	42 V ---
	Nominaal uitgangsvermogen	41 V ---, 1.7 A
Overig	Rem Licht	LED-achterlicht
	Snelheidsstanden	Energiebesparend modus, Standaard modus, Sport modus
Band	Bandenspanning	40–45 psi
	Type	10-inch pneumatic tire

[1] Typische actieradius: getest rijndem volle accu, 75 kg (165 lbs) belasting, 25^ (77^) , op een gemiddelde snelheid van16 km/u (9.9 mph) op bestrating.

• Sommige van de factoren die van invloed zich op bereik omvat slelheid, aantal starts en stopt, ambient temperatuur, enz.

	Item	Parameter
Product	Naam	Ninebot KickScooter
	Model	F40I
	Lengte x Breede x Hoogte	Ong. 1143 × 480 × 1160 mm (45 × 18.9 × 45.7 in)
	Opgevouwen: Lengte x Breede x Hoogte	Ong. 1143 × 480 × 495 mm (45 × 18.9 × 19.5 in)
	Netto Gewicht	Ong. 17.1 kg (37.7 lbs)
Steprider	Belasting	40–120 kg (88–265 lbs)
	Aanbevolen leeftijd	14–60 years
	Vereiste lengte	120–200 cm (3'11"-6'6")
Apparaat	Max. Snelheid	Ong. 25 km/h (15.5 mph)
	Typische actieradius[1]	Ong. 40 km (24.9 miji)
	Max. Helling	Ong. 20%
	Geschikt terrein	Fietspaden, parken, campussen, en de meeste vlakke wegdekken en typische Belgische wegen
	Operating Temperature	-10–40°C (14–104°F)
	Storage Temperature	-10–50°C (14–122°F)
	IP Waarde	IPX5
	Duur opladen (enkel)	Ong. 6.5 h
Accu	Nominate spanning	36 V ---
	Max. oplaadspanning	42 V ---
	Opladen omgevingstemperatuur	0–40°C (32–104°F)
	Nominate capacitieit	10.2 Ah
	Nominate energia	367 Wh
	Accubeheersystem	Bescherming voor overhitting, kortsluiting, overstroom, te diepe ontlading en overlading
Motor	Nominaal vermogen	0.35 kW, 350 W
Oplader	Afgegeven vermogen	0.07 kW, 70 W
	Ingangsspanning	100–240 V~
	Max. Output Voltage	42 V ---
	Rated Output	41 V ---, 1.7 A
Overig	Remlicht	LED-achterlicht
	Snelheitsstanden	Energiebesparend modus, Standaard modus, Sport modus
Band	Bandenspanning	50–55 psi
	Type	10-inch tubeless tire

[1] Typische actieradius: getest rijnd met volle accu, 75 kg (165 lbs) belasting, 25^ (77^) , op een gemiddelde snelheid van16 km/u (9.9 mph) op bestrating.
* Sommige van de factoren die van invloed zich op bereik omvat snelheid, aantal starts en stopt, ambient temperatuur, enz.

Certificeringen

EU-conformiteitsverklaring

Informatie over verwijderen voor gebruikers van afgedankte elektrische en elektronische apparaten

Dit symbool op het product of op de verpakking betekent dat gebruikte elektrische en elektronische producten nicht bij het ongeschieden gemeentelijk afval horen. Voor de juiste behandeling is het uw verantwoordelijkheid om uw afgedankte apparaten te verwijderen door.Deze in te leveren bij de waarvoortedelo inzamelpunten.

Het correct verwijderen van dit product helpt met het terugwinnen van waardevolle stoffen en voorkomt möglichnestegatieve effecten voor de menselijk gezondheid en het milieu, die zouden+kunnen voortkomen uit het incorrectomgaan met afval.

Er kuren boetes worden gegeven voor het Niet correct verwijderen van dit afval, in overeenstemming met uw nationale wetgeving.

Neem contact op met uw lokale overheid voor verdere details over het dichtstbijzijnde inzamelpunt.

Accu-recyclinginformationie voor de Europese Unie

Dit symbool betekent dat accu's en accumulatoraten aan het einde van hun levensduur Niet bij het ongeschieten gemeentelijk afval horen. Uw medewerking is een belangrijk onderdeel van de inpansingen om de gevolgen van accu's en accumulatoraten op het milieu en de volksgezondheid te beperken. Voor correcte recycling kurz u dit product of de accu's of accumulatoraten die erin zitten inleveren bij uw leverancier of het waaroor bedoelde in Zamelpunt. Het correct verwijderen van dit product helpt met het terugwinnen van waardevolle stoffen en voorkomt möglichne negatieve effecten voor de menselijk gezondheid en het milieu, die zouden+kunnen voortkomen uit het incorrect omgaan met afval.

Er kuren boetes worden geveen voor het Niet correct verwijderen van dit afval, volgens uw nationale wetgeving. Er worden verschillende inzamelingssystemen gezruikt voor accu's en accumulatoraten.

Verwijder accu's en accumulatoren correct bij uw lokale afvalinzamelings-/recyclingcentrum.

Richtlijn radioapparatuur

Ninebot (Changzhou) Tech Co., Ltd. verklaart hierbij dat het product dat staat vermeld in deze sectie voldoet aan de essentièle eisen en overige relevante bepalingen van de Richtlijn radioapparatuur 2014/53/EU.

Richtlij betreffende beperking van het gebruik van bepaalde gevaarlijke stoffen

Ninebot (Changzhou) Tech Co., Ltd. verklaart hierbij dat het gehele product, inclusief onderdelen (kabels, snoeren en dergelijkte) voldoen aan de eisen van de Richtlijn Gebruik bepaalde gevaarlijke stoffen 2011/65/EU en het amendment Gedelegeerde Richtlijn (EU) 2015/863 van de Commissie betreffende beperking van het gebruik van bepaalde gevaarlijke stoffen ("RoHS recast" of "RoHS 2.0").

Ninebot (Changzhou) Tech Co., Ltd. verklaart hierbij dat het product dat staat vermeld in deze sectie voldoet aan de essentiele eisen en overige relevante bepalingen van de Richtlij betreffende machines 2006/42/EC.

Geauthoriseerde vertegenwoordiger EU:

Dynamostraat 7, 1014 BN Amsterdam, Nederland.

Ninebot (Changzhou) Tech Co., Ltd. verklaart hierbij dat het productmodel: F25l, F40l voldoet aan de essentièle eisen en overige relevante bepalingen van de Richtlij betreffende radioapparatuur 2014/53/EU, de Richtlij betreffende machines 2006/42/EC en de Richtlij RoHS 2011/65/EU en de Gedelegeerde Richtlij (EU) 2015/863 van de Commissie.

De conformiteitsverklaring kan worden ingezien op het volgende adres: http://eu-en.segway.com/support-instru c tions

Conformiteitsverklaring VK

Ninebot (Changzhou) Tech Co., Ltd. verklaart hierbij dat het product dat staat vermeld in deze sectie volderoot aan de essentiele eisen en overige relevante bepalingen van de Radio Equipment Regulations 2017.

De Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment Regulations 2012 Ninebot (Changzhou) Tech Co., Ltd. verkaart hierbij dat het gehele product, inclusief onderdelen (kabels, snoeren en dergelijkke) voldoen aan de eisen van de Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment Regulations 2012.

Ninebot (Changzhou) Tech Co., Ltd. verklaart hierbij dat het product dat staat vermeld in deze sectie voldoet aan de essentiele eisen en overige relevante bepalingen van de Safety of Supply of Machinery (Safety) Regulations 2008.

Bluetooth	Frequentieband(s)	2.4000-2.4835 GHz
	Max. RF-vermogen	20 mW

Handelsmerk

Ninebot is het gedeponeerde handelsmerk van Ninebot (Beijing) Tech Co., Ltd; Powered by Segway, Segway en het Rider Design zijn de gedeponeerde handelsmerken van Segway Inc., Bluetooth is het gedeponeerde handelsmerk van BLUETOOTH SIG, INC.; Android, Google Playন্র handelsmerken van Google Inc., App Store is een servicemerk van Apple Inc., De respectieve eigenaren behouden de rechten voor van hun handelsmerken waarnaar in deze handleiding worden verwizen.

De KickScooter is gedekt door relevante patenten. Ga voor patentinformatie waar http://www.segway.com

Wij heb den gegebeerd tenijd van de druk oomschrijvingen en instructies voor alle functies van de KickScooter te vermelden. Echter, vanwege constante verbeteringen van productfuncties en ontwerpveranderingen kan uw KickScooter möglichklicht afwijkenvan dat wat wordt getoond in dit document. Bezoek de Apple App Store (iOS) of de Google Play Store (Android) om de Segway-Ninebot-app te downloaden en te installereren. Houd er rekening mee dat er meerdere Segway en Ninebot modellen zijn met verschillende functies en sommige functies die hier worden genoemd着眼elijk Niet van toepassing op uw product. De fabrikant behoudt hetrecht om het ontwerp en de functionaliteit van het KickScooter-product en documentationatie zonder voorafgaande Kennisgeving te wijzigien.

(※ De Segway-Ninebot-app ondersteunt de KickScooter met ingebouwde Bluetooth)

© 2022 Ninebot (Beijing) Tech Co. Ltd. Alle rechten voorbehonden.

Aanbevolen onderhoudsschema

Voor vierig rijden zijn dagelijkse zorg voor uw apparaat en regelmatig onderhoudoodnoodzakelijk. U als eigenaar, hebt de controle over en de kennis van hoe vaak u uw step gebruikt, hoe intensief u er gebruik van maakt en waar u ermee rijdt. Het is de verantwoordelijkheid als eigenaar om regelmatige controlesuit te voeren en uw step bij een geautoriseerd servicecentrum aan te bieden voor inspecties en onderhoud. Houd het onderstande onderhoudsschema aan.

Opmerking: dit onderhoudsschema brengt kosten in rekening.

Item	Onderdeel	Onderhoudsmethode	Elke 3maanden	Elke 6maandenof elke 500kilometer(320mijl)	Na 2aar of detotalekilometerstand>5000kilometer (3107mijl)
Onderhoudframe	Onderdelen frame	Gebruik een zachte, vochtige doek om het schon te vegen.	✓	✓	✓
	Bandendruk	F25I: Pomp de banden op tot 40-45 psi.F40I: Pomp de banden op tot 50-55 psi. Opmerking:vergeet Niet de ventieldepot terug teplaatsen na hetoppompen!	✓	✓	✓
	Bandenslijtage	Controleer of de banden gescheurd, verrormd ofaanzienlijk versleten+zijn.		✓	✓
	Schroevens opbovenkant vande stuurstang	Draai de zes schroeven aan die het struiar aan de stuurstang bevestigen. Het aanbevolenaandraairmoment is 5,5±0,5 Nm.	✓	✓	✓
		Draai de schroef op de gashendel aan. Het aanbevolenaandraairmoment is 3,5±0,1 Nm.Draai de schroeven op de remhendel aan. Hetaanbevolen aandraairmoment is 5,5±0,1 Nm.Draai de schroeven bovenop de stuurstang aan. Hetaanbevolen aandraairmoment is 10±0,5 Nm.		✓	✓
	Schroeven op hetvouwmechanisme	Draai de twee schroeven die de voorvork aan hetvouwmechanisme bevestigen aan. Het aanbevolenaandraairmoment is 10 Nm. Als de stuurstang gaatwiebelenijdens het rijden, draai de schroef op hetvouwmechanisme dan aan wanner de step isopgevouwen. Het aanbevolen aandraairmoment is 12,5Nm.		✓	✓
	Remschijfge deelte	Draai de schroeven op de remschrijfgedeelte aan. Hetaanbevolen aandraairmoment is 7,7±0,2 Nm.		✓	✓

Item	Onderdeel	Onderhoudsmethode	Elke 3maanden	Elke 6maandenof elke 500kilometer(320mijl)	Na 2aar of detotalekilometerstand>5000kilometer (3107mijl)
Inspectie Werking	Naafmotor	Voor accelereren of afremmen, controller of de naafmotor isgestopt of abnormale geluiden produeert.		✓	✓
	Onderhoudchterwiel	Controller of het acheerwiel geblokkeerd is of wiebelt en of deasuit balans is.		✓	✓
	Rem afstellen	Als de rem te strak/los is, gebruik dan een 4 mm inbussleutelom de schroef op de klauw lost te draaien. Pas verwolgens de remlijn aan (verminder)/vergroot de blootliggende lengte) endraai de schroef weer aan.		✓	✓
	Remrotor	Draai met de wielen: de remklaaw moet op één lijn zitten met derotor en deze mogen Niet gegen de remvoeringen wrijven.		✓	✓
	Achterlicht	Knijp in de remhendel en controller of het acheerlicht normalafunctioneert.		✓	✓
	Koplamp	Controller de koplamp en of deze helder brandt.		✓	✓
	Richtingaanwijzer	Draai de richtingaanwijzerknop respectievelijk waar links/rechts,controller of de richtingaanwijzers aan de linker-/rechterkantnormaal knipperen.		✓	✓
	Hoorn	Zet de scooter aan/uit, het zoemergeluid is normala.		✓	✓
	Dashboard	Schakel de step in en controller of het dashboard normalafunctioneert. Schakelussen de snelheidsmodi, het dashboardgeeft het bijbehorende pictogram voor de snelheidsmodus weeer.		✓	✓
	Bel	Bel aan, het geluid is hard.		✓	✓
	Gashendel	Druk de gashendel in en LAST deze cervolgens los, controller deacceleratie en het afremmen.Opmerking: lasting, controller of de gashendel terugveert.		✓	✓
	Foutdetectie	Na verbinden met de Segway-Ninebot-app:1) Update de firmware maar de nieduiste versie.2) Controller of demelding van de bijbehorende foutcode enmögelijke oorzaken zullen aangeven runaway de scooter een foudeteectiert.		✓	✓
Inspectie Werking	Opladen	De step opladen:1) Controller of de huidige accustatus wordt weergegeven op hetdashboard.2) Controller de LED-indicator op de batterijlader.Opladen: rood, Volledig opgeladen: groen.		✓	✓
	Bedienings-knuppen	Druk of wissel de knop 3 keer zonder te falen.		✓	✓
	Sturen	Test met links en rechts sturen (de stuurhoek is 60).Geen onderstand of vertraging bij het sturen.		✓	✓
Belangrijke onderdelen	Accugedeelte	De accu dient verrangen te worden wonneer.Deze 500 keer isopgeladen en ontladen of wonneer de totale kilometerstandeer dan 10.000 km (6213 mijl) is.Opmerking: in geval van langdurige opslag is het aanbevolenom eens per 60 dagen de accu op te laden.			✓
	Besturing	Alleen originele Segway-Ninebot-onderdelen moot gebruiktworden voor reparatie en verranging.
	Naafmotor
Functionele onderdelen	Voorwiel-gedeelte
	Gas-enremhendel
	Voorvorkgedeelte
	Vouwmechanisme
	Remrotor
	Remschijfge deelte Dashboard
