F40i NINEBOT - Patinete electrico SEGWAY - Manual de uso y guía de instrucciones gratis

Tipo de producto	Patinete eléctrico
Características técnicas principales	Velocidad máxima de 25 km/h, autonomía de hasta 40 km
Alimentación eléctrica	Batería de litio-ion
Dimensiones aproximadas	Longitud: 1130 mm, Ancho: 430 mm, Altura: 1180 mm
Peso	16 kg
Compatibilidades	Compatible con la aplicación Segway-Ninebot
Tipo de batería	Batería de litio-ion 36V
Tensión	36 V
Potencia	350 W
Funciones principales	Modos de conducción, iluminación LED, sistema de frenos regenerativos
Mantenimiento y limpieza	Limpiar con un paño húmedo, no sumergir en agua
Piezas de repuesto y reparabilidad	Disponibilidad de piezas de repuesto a través del servicio al cliente de Segway
Seguridad	Iluminación delantera y trasera, bocina, freno de disco trasero
Información general útil	Peso máximo del usuario: 100 kg, garantía de 2 años

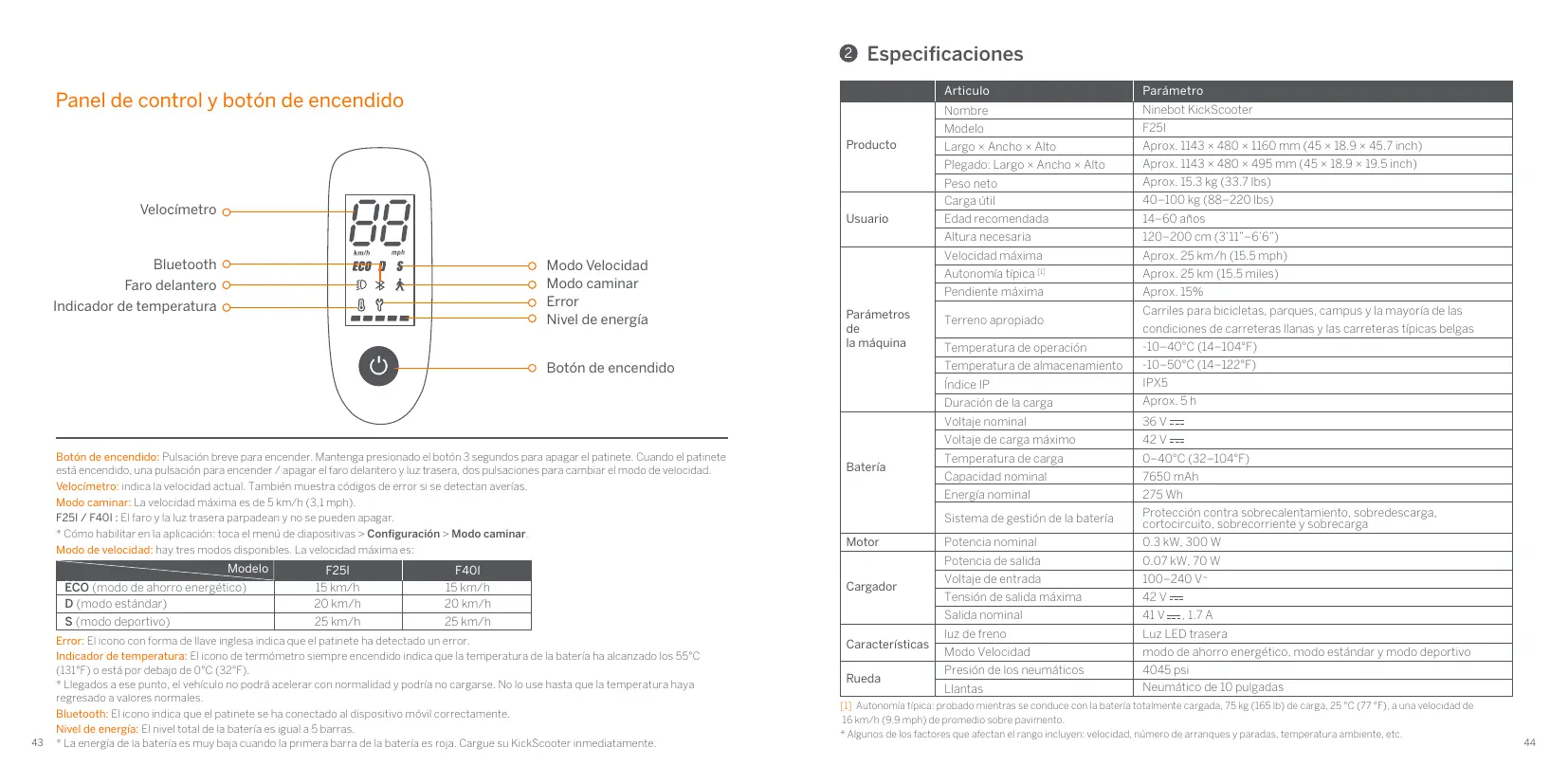

MANUAL DE USUARIO F40i NINEBOT SEGWAY

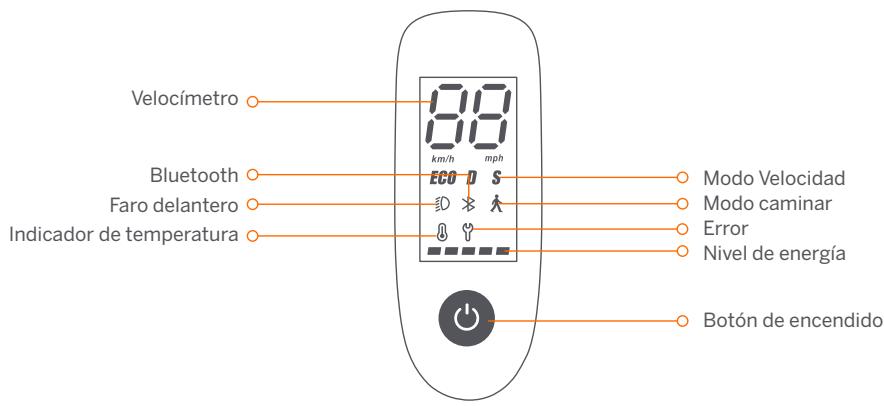

Panel de control y botón de encendido

Boton de encendido: Pulsacion breve para encender. Mantenga presionado el boton 3 segundos para apagar el patinete. Cuando el patinete estende encendido, una pulsacion para encender / apagar el faro delantero y luz trasera, dos pulsaciones para cambari el mode de velocidad.

Velocimetro: indica la velocidad actual. también muestra@córgos de error si se detectan averías.

Modocaminar: La velocidad maxima es de 5km / h (3,1 mph).

F25I / F40I: El faro y la luz trasera parpadean y no se pueda apagar.

• Como habilar en la aplicación: toca el menu de diapositivas > Configuración > Modo camino

Modo de velocidad: hay tresodos disponibles. La velocidad maxima es:

Modelo	F25I	F40I
ECO (modo de ahorro energetico)	15 km/h	15 km/h
D (modo estandar)	20 km/h	20 km/h
S (modo deportivo)	25 km/h	25 km/h

Error: El icono con forma de llave inglesia indica que el patinete ha detectado un error.

Indicador de temperatura: El icono de termómetro siempre encendido indica que la temperatura de la bateria ha alcazado los 55^ (131^) o está por bajo de 0^ (32^) .

• Llegados a este punto, el vehiculo no podra acelerar con normalidad y podría no cargarse. No lo use hasta que la temperatura haya regreso a values normales.
  Bluetooth: El icono indica que el patinete se ha connectado al dispositivo móvil correctamente.
  Nivel de energia: El nivel total de la batería es igual a 5 barras.
• La energia de la batería es muy baja cuando la prima barra de la batería es roja. Cargue su KickScooter inmediamente.

2 Especficaciones

	Articulo	Parámetro
Producto	Nombre	Ninebot KickScooter
	Modelo	F25I
	Largo × Ancho × Alto	Aprox. 1143 × 480 × 1160 mm (45 × 18.9 × 45.7 inch)
	Plegado: Largo × Ancho × Alto	Aprox. 1143 × 480 × 495 mm (45 × 18.9 × 19.5 inch)
	Peso neto	Aprox. 15.3 kg (33.7 lbs)
Usuario	Cargafork	40-100 kg (88-220 lbs)
	Edad recomendada	14-60 años
	Altura necesaria	120-200 cm (3'11"-6'6")
Parámetros de la这其中a	Velocidad maximizinga	Aprox. 25 km/h (15.5 mph)
	Autonomía típica [1]	Aprox. 25 km (15.5 miles)
	Pendiente的最大化	Aprox. 15%
	Terreno apropiado	Carriles para bicicletas, parques, campus y la mayoría de las conditiones de carreteras llanas y las carreteras típicas belgas
	Temperatura de operación	-10-40°C (14-104°F)
	Temperatura de almacenimiento	-10-50°C (14-122°F)
	Índice IP	IPX5
	Duración de la energia	Aprox. 5 h
Batería	Voltaje nominal	36 V ---
	Voltaje de energia maximo	42 V ---
	Temperatura de energia	0-40°C (32-104°F)
	Capacidad nominal	7650 mAh
	Energía nominal	275 Wh
	Sistema de gestión de la batería	Protección contra sobrecalentimiento, sobredescarga, cortocircuito, sobrecorriente y sobrecarga
Motor	Potencia nominal	0.3 kW, 300 W
Cargador	Potencia de salute	0.07 kW, 70 W
	Voltaje de entrada	100-240 V-
	Tensión de salute最大化	42 V-
	Salida nominal	41 V-., 1.7 A
Characteristicas	Iuz de freeno	Luz LED trasera
	Modo Velocidad	modo de ahorro energetico, modo estándar y modo deportivo
Rueda	Presión de los neumáticos	4045 psi
	Llantas	Neumático de 10 pulgadas

[1] Autonomía típica: bajo活动现场 se conduce con la batería totalmente cargada, 75 kg (165 lb) de carga, 25^ ( 77^ ), a una velocidad de 16km/h (9.9 mph) de promedio sobre pavimento.
* Algunos de los factores que afectan el rango incluyen: velocidad, número de arranques y paradas, temperatura ambiente, etc.

	Articulo	Parámetro
Producto	Nombre	Ninebot KickScooter
	Modelo	F40I
	Largo × Ancho × Alto	Aprox. 1143 × 480 × 1160 mm (45 × 18.9 × 45.7 inch)
	Plegado: Largo × Ancho × Alto	Aprox. 1143 × 480 × 495 mm (45 × 18.9 × 19.5 inch)
	Peso neto	Aprox. 17.1 kg (37.7 lbs)
Usuario	Cargafork	40-120 kg (88-265 lbs)
	Edad recomendada	14-60 años
	Altura necesaria	120-200 cm (3'11"-6'6")
Parámetros de la这其中a	Velocidadolestima	Aprox. 25 km/h (15.5 mph)
	Autonomía típica [1]	Aprox. 40 km (24.9 miles)
	Pendienteolestima	Aprox. 20%
	Terreno apropiado	Carriles para bicicletas, parques, campus y la mayoría de las conditiones de carreteras llanas y las carreteras típicas belgas
	Temperatura de operación	-10-40°C (14-104°F)
	Temperatura de almacenimiento	-10-50°C (14-122°F)
	Índice IP	IPX5
	Duración de la carga	Aprox. 6.5 h
Batería	Voltaje nominal	36 V ---
	Voltaje de cargaolestimo	42 V ---
	Temperatura de carga	0-40°C (32-104°F)
	Capacidad nominal	10.2 Ah
	Energía nominal	367 Wh
	Sistema de gestión de la batería	Protección contra sobrecalentimiento, sobredescarga, cortocircuito, sobrecorriente y sobrecarga
Motor	Potencia nominal	0.35 kW, 350 W
Cargador	Potencia de salute	0.07 kW, 70 W
	Voltaje de entrada	100-240 V~
	Tensión de saluteolestima	42 V ---
	Salida nominal	41 V----, 1.7 A
Caracteristicas	luz de freno	Luz LED trasera
	Modo Velocidad	modo de ahorro energetico, modo estándar y modo deportivo
Rueda	Presión de los neumáticos	50-55 psi
	Llantas	Neumático sin cámara de 10 pulgadas

[1] Autonoma típica: bajomericanas de la batería totalmente cargada, 75 kg (165 lb) de carga, 25^ (77^) , a una velocidad de 16km/h (9.9 mph) de promedio sobre pavimento.
* Algunos de los factores que afectan el rango incluyen: velocidad, número de arranques y paradas, temperatura ambiente, etc.

3 Homologaciones

Declaración de conformidad de la Unión Europea

Información importante sobre RAEE

Este*símbolo en el producto o en su embalaje indica que los productos electricos y electrónicos usados no deben mezclarse con residuos municipales sin clasificar. Para un tratimiento adecuado, es su responsabilidad deshacerse de su equipo de desecho devolviéndolo a los+puntos de recogida designados.

La eliminación correcta de este producto可以帮助 a hacer recursos valiosos yEARá综合素质al.
negativo en la salute humana y el medio ambiente, que de othero modo podra derivarse de un manejo inadequado dellos desechos.

Pueden aplicarse saniones por la eliminacion Incorrecta de这些东西 residuos, de acuerdo con su legislacion nacional. Comunique se con su autoridad local para Obtener más detalles sobre el punto de recoleccion designado más cercano.

Información de reciclaje de baterías para)."

Este*símbolo significa que las pilas y acumuladores, al final de su vida útill, no deben mezclarse con residuos municipales sin clasificar. Su participation es una parte importante del esfuerzo para minimizar el impacto de las pilas y acumuladores en el medio ambiente y en la salute humana. Para un reciclaje adecuado pueda devolver este producto o las pilas o acumuladores que contiene a su proveedor o a un punto de recogida designado.

La eliminación correcta de este producto可以帮助 a ahorrar recursos valiosos y evitarárialquier posible efecto negativo en la salute humana y el medio ambiente, que de othero modo podría derivarse de un manejo inadequado de los desechos.

Pueden aplicarse saniones por la eliminacion Incorrecta de这些东西 residuos, de acuerdo con su legislacion nacional.
existen sistemas de recogida selectiva de pilas y acumuladores usados.

Por favor, deshágase de las baterías y accumulatoradores correctamente en el centro de recolección/reciclaje de residuos de su comunidad local concentrar.

Directiva de equipos de radio

Ninebot (Changzhou) Tech Co., Ltd. declares por la presente que el producto enumerated en esta sección cumple con los requisitos esenciales y otheras dispositions relevantes de la Directiva de equipos de radio 2014/53/UE.

Restrición del uso de ciertas sustancias peligrosas (RoHS) Direactiva

Ninebot (Changzhou) Tech Co., Ltd. declares por la presente que todo el producto, incluidas las piezas (cables, cordones, etc.), cumple con los requisitos de la Directiva RoHS 2011/65/UE y la enmienda de la Directiva Delegada (UE) 2015/863 de la Comisión sobre la restricción del uso de ciertas sustancias peligrosas en equipos electricos y electrónicos ("RoHS refundido" o "RoHS 2.0").

Directiva de maquinaria

Ninebot (Changzhou) Tech Co., Ltd. declares por la presente que el producto enumerated en esta sección cumple con los requisitos esenciales y otheras dispositions relevantes de la Directiva de Maquinaria 2006/42/EC.

Ninebot es una marca comercial registrada de Ninebot (Beijing) Tech. Co., Ltd; Powered by Segway, Segway y Rider Design son MARs comeciales registradas de Segway Inc.; Bluetooth es una marca registrada de BLUETOOTH SIG, INC.; Android y Google Play son MARs commerciales de Google Inc.; App Store es una marca de service de Apple Inc. Los respectivos propietarios se reservan los derechos de sus MARs commerciales citadas en este manual.

El KickScooter está cubierto por las patentes relevantes. Para consultar la información sobre las patentes, visita http://www.segway.com.

Hemos tratado de incluir la descripción e instruetiones para todas las functions del KickScooter incluidas al cierra de la publicación. Sin embargo,upon a la mayor constante de las caracteristic del producto y a los cambios en el Diseño, es posible que su KickScooter presente ligeras diferencias respecto al que se muestra en este documento. Visite la Apple App Store (iOS) o la Google Play Store (Android) paradescendinge instalar la aplicación.

Ten enIELD que existen numerousos modelos de Segway y Ninebot con differentes funcciones yalgunas de las funcciones mentionadas podrnan no correspondir a tu unidad. El fabricante se reserva el derecho a modifier el diseño y las funcciones del producto KickScooter y la documento sin previo aviso.

© 2022 Ninebot (Beijing) Tech Co. Ltd. Todos los derechos reservados.

(※La aplicación es compatible con el KickScooter que soporta "Bluetooth")

Para garantizar una conducccion segura, el cuidado diario y el mantenimiento regular son eseciales. Usted, el propietario, debe concer y controlar la fecuencia con la que usa su patinete, la intensidad con la que lo usa y sobre lo usa. Es responsabilidad del propietario efectuar revisiones periodicas, ylearvar s patinete a un taller autorizzato para su inspeccion y service. Consulte el programa deostenimiento a continuacion.

Nota: El programa de mantenimiento precisa el pago de la tarifa de servicios.

Elimento	Componente	Método de mantenimiento	Cada 3Meses	Cada 6meses o cada 500km (310millas)	Después de 2años o kilometraje total > 5000km (3107millas)
Mantenimiento del cuadro	Piezas del cuadro	Use un paño suave y húmedo para limpar el cuadro.	✓	✓	✓
	Presión de los neumáticos	F25I: Infle los neumáticos a 40-45 psi.F40I: Infle los neumáticos a 50-55 psi. Nota: Recuerde atornillar la tapa de la valvula desdepés de infrar.	✓	✓	✓
	Desgaste de los neumáticos	Compruebe si los neumáticos está agrietados, deformados o muy gastados.		✓	✓
	Tornillos en la parte superior del mastíl	Apriete losSES tornillos fijados al manillar y al mastíl. El par de torsión sugerido es de 5,5±0,5 N.m.	✓	✓	✓
		Apriete el tornillo del acelerador. El par sugerido es de 3,5±0,1 N.m.	✓	✓	✓
		Apriete los tornillos de las palancas de freno. El par sugerido es de 5,5±0,1 N.m.	✓	✓	✓
		Apriete los tornillos en la parte superior del mastíl. El par sugerido es de 10±0,5 N.m.	✓	✓	✓
	Tornillos en el mecanismo de plegado.	Apriete los dos tornillos fijados con la horquilla delantera y el mecanismo de plegado. El par sugerido es de 10 N.m. Si el mastíl vibra al conducir, apriete los tornillos del mecanismo de plegado cuando el patinete está plegado. El par sugerido es de 12,5 N.m.		✓	✓
	Conjunto del disco de freno	Apriete los tornillos en el Conjunto del disco de freno. El par motor sugerido es de 7,7±0,2 m.		✓	✓
Inspeccion de functions	Motor de rueda	Para acelerar y desacelerar, verifique si el motor de rueda está atascado o tiene sonidos anomalles.		✓	✓
	Mantenimiento de la rueda trasera	Compruebe si la rueda trasera se atasca o se innovativa, o si el eje está desequilibrado.		✓	✓

Elemento	Componente	Método de mantenimiento	Cada 3 mases	Cada 6 mases o cada 500 km (310 miles)	Después de 2 años o kilometraje total > 5000 km (3107 miles)
Inspeccion de sistemas	Ajuste del freno de disco	Si el freno está demasiado apretado / flojo, utilise la llave Allen de 4 mm para aflojar el tornillo del calibrador. A continuacion, ajuste ligeramente el cable del freno (disminuir / augmentar la duracion de la exposicion) y vuelva a aplter el tornillo.		✓	✓
	Rotor del freno	Gire las ruedas, la pinza debe estar alineada con el rotor y no deben rozar las pastillas de freno.		✓	✓
	Luz trasera	Apriete las palancas de freno, el faro trasero funciona con normalidad.		✓	✓
	Faro	Revise el faro y vea si se enciende con fuerza.		✓	✓
	Indicadores de direccion	Mueva el boton del indicator de directionancia hacerla izquerra/derecha respectivamente, disfruebe si los indicadores de directioncia del bajo izquierdo/dereso parpadean normalmente.		✓	✓
	Timbre	Encienda/apague el patinete, el sonido del zumbador es normal.		✓	✓
	Panel de control	Encienda el patinete, el panel de control debe funciona correctamente. Cambie entre losodos de velocidad, el tablero做不到 ar icono del modo de velocidad correspondiente.		✓	✓
	Timbre	Toca el timbre, el sonido es fuerte.		✓	✓
	Accelerador	Presione y sostenga el acelerador y bajo sueltelo, verificando la acceleracion y desaceleracion. Nota: Suelte el acelerador y disfruebe que vuelve a su posicion.		✓	✓
	Deteccion de fallos	Después de connectarse con la aplicacion Segway-Ninebot: 1) Actualice el firmware a la ultima version. 2) Comprue se la Notification del numero de error correspondiente y las posibles causas aparecen cuando el patinete detecta un error.		✓	✓
	Carga	Cargue el patinete: 1) Verifie si la energia actual de la bateria se muestra en el panel de control. 2) Revise el indicator LED en el cargador de la bateria. Cargando: rojo, Completamente cargado: verde.		✓	✓
	Interruptores de control	Presione o nuevo el botón 3 veces sin fallar.		✓	✓
Elemento	Componente	Método de mantenimiento	Cada 3Meses	Cada 6meses o cada 500km (310millas)	Después de 2años o kilometraje total > 5000km (3107millas)
Inspeccionde sistemas	Giro	Pruebe con giros a la izquierda y giros a la derecha (el ángulo de direccion es 60).Sin resistencia ni retraso al girar.		✓	✓
Piezasimportantes	Batería	La batería deble reemplazarse cuando se cargue y descargue 500 veces o cuando el kilometraje total sea superior a 10 000km (6 213 millas).Nota:Se recomienda cargas una vez cada 60 días en caso dealmacenamiento a largo plazo.			✓
	Controlador	Se deben utiliser piezas originales de Segway-Ninebot para reparaciones y recambios.
	Motor derueda
Piezasfunrientales	Rueda trasera
	Palancas de acelerador y freno
	Horquilla delantera
	Mecanismodellegado
	Rotor del freeno
	Freno de discofo
	Panel decontrol

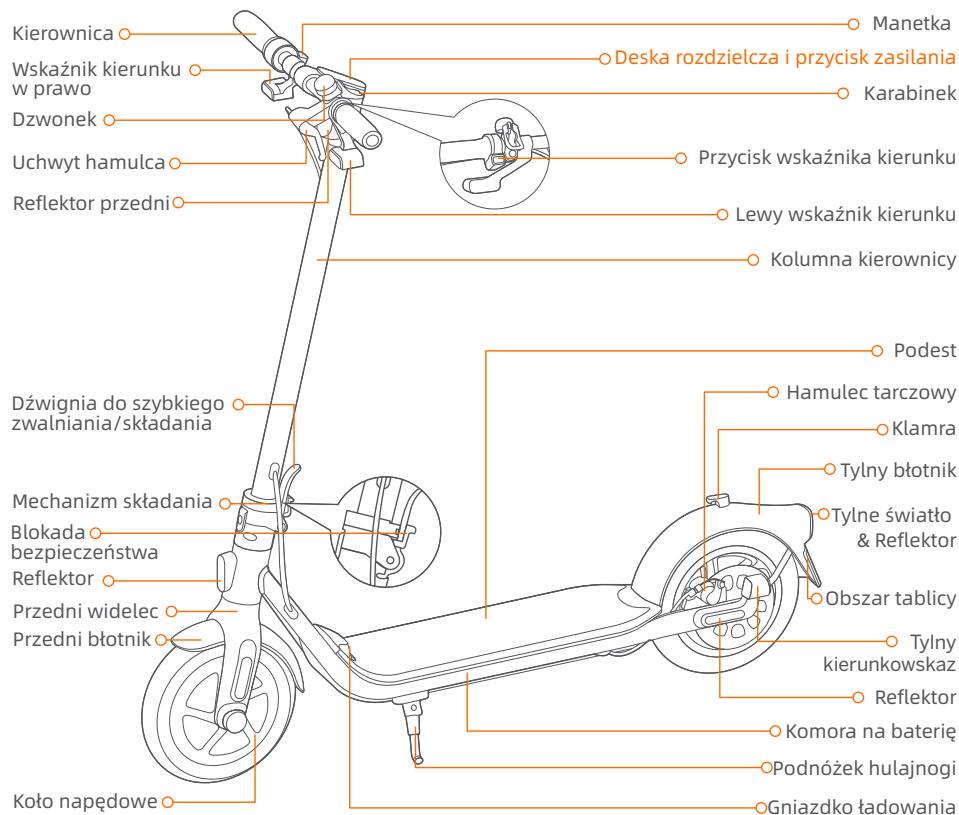

Schemat
