MANUALE UTENTE F40i NINEBOT SEGWAY

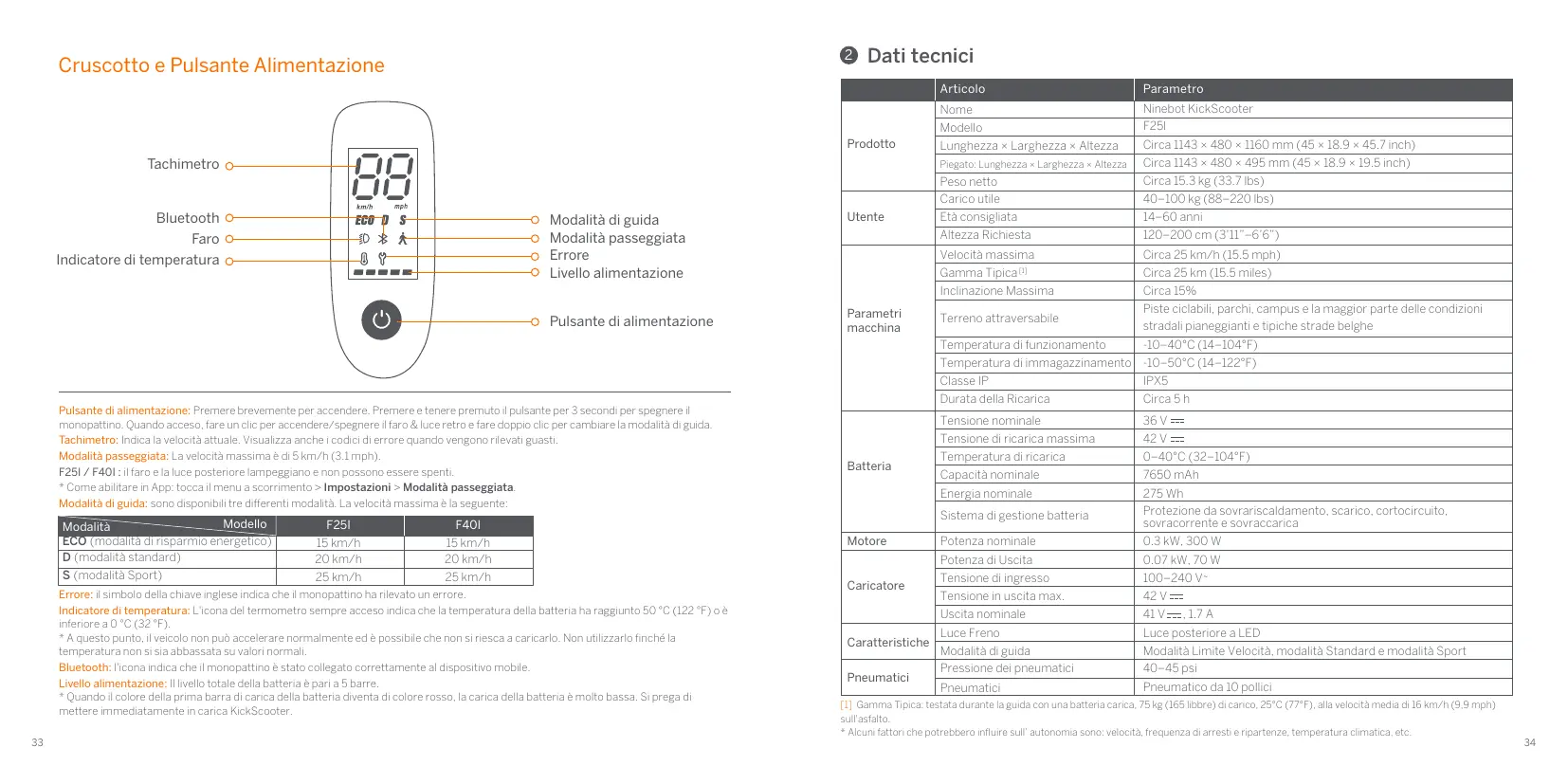

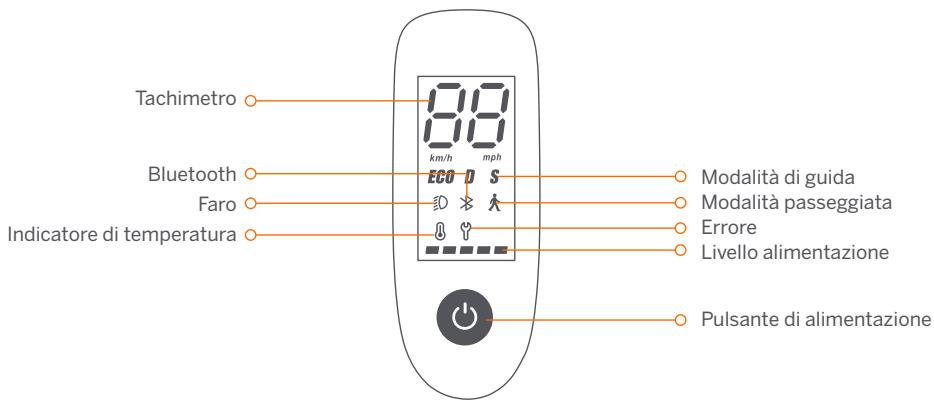

Cruscotto e Pulsante Alimentazione

Pulsante al alimentazione: Premere brevemente per accederre. Premere e temere premoi pulsante per 3 secondi per spegnere il monopattino. Quando accesso,fare un clipe per accederre/spagnere il faro & luce retro e fare doppio clic per cambiare la modalità di guida.

Tachimetro: Indica la velocità attuale. Visualizzaanche i codici di erreore quando vengono rilevati guasti.

Modalità passeggiata: La velocità massima è di 5 km/h (3.1 mph).

F25I / F40I: il faro e la luce posteriori lampeggiano e non possono essere spenti.

• Come abilitare in App: toccai menu a scorrimento > Impostazioni > Modalità passeggiata

Modalità di guida: sono disponibili tre differenti modalità. La velocità massima è la segunte:

Modalità	Modello	F25I	F40I
ECO (modalità di risparmio energetico)		15 km/h	15 km/h
D (modalità standard)		20 km/h	20 km/h
S (modalità Sport)		25 km/h	25 km/h

Errone: il simbolo della chiave inglese indica che il monopattino ha rilevato un erre.

Indicatore di temperatura: L'icona del termometro sempre esaccesso indica che la temperatura della batteria ha raggiunto 50^ (122^) o è inferiore a 0^ (32^) .

• A Anything punto, il veicolo non più accelerare normalmente ed è possiblo che non si riesca a caricarlo. Non utilizzarlo finché la temperature non si ia abbassata su valori normali.

Bluetooth: l'icona indica che il monopattino è stato collegato correttamente al dispositivo mobile.

Livello alimentazione: Il livello totale della batteria è parla 5 barre.
* Quando il colore della prima bara di carica della batteria divente di colore rosso, la carica della batteria è molto bassa. Si prega di mettere immediamente in carica KickScooter.

Dati tecnici

	Articolo	Parametro
Produotto	Nome	Ninebot KickScooter
	Modello	F25I
	Lunghezza × Larghezza × Altezza	Circa 1143 × 480 × 1160 mm (45 × 18.9 × 45.7 inch)
	Piegato: Lunghezza × Larghezza × Altezza	Circa 1143 × 480 × 495 mm (45 × 18.9 × 19.5 inch)
	Peso netto	Circa 15.3 kg (33.7 lbs)
Utente	Carico utile	40-100 kg (88-220 lbs)
	Età consigliata	14-60 anni
	Altezza Richiesta	120-200 cm (3'11"-6'6")
Parametri macchina	Velocità massima	Circa 25 km/h (15.5 mph)
	Gamma Tipica[1]	Circa 25 km (15.5 miles)
	Inclinazione Massima	Circa 15%
	Terrenoattraversabile	Piste ciclabili, parchi, campus e la maggior parte delle condizioni stradali pianeggianti e tipiche strade belghe
	Temperatura di funzionamento	-10-40°C (14-104°F)
	Temperatura di immagazzinamento	-10-50°C (14-122°F)
	Classe IP	IPX5
	Durata della Ricarica	Circa 5 h
Batteria	Tensione nominale	36 V ---
	Tensione di ricarica massima	42 V ---
	Temperatura di ricarica	0-40°C (32-104°F)
	Capacità nominale	7650 mAh
	Energia nominale	275 Wh
	Sistema di gestione batteria	Protezione da sovriscaldamento, scarico, cortocircuito, sovracorrrente e sovraccarica
Motore	Potenza nominale	0.3 kW, 300 W
Caricatore	Potenza di Uscita	0.07 kW, 70 W
	Tensione di ingresso	100-240 V~
	Tensione in uscita max.	42 V ---
	Uscita nominale	41 V ---, 1.7 A
Caratteristiche	Luce Freno	Luce posteriore a LED
	Modalità di guida	Modalità Limitè Velocità, modalità Standard e modalità Sport
Pneumatici	Pressione dei pneumatici	40-45 psi
	Pneumatici	Pneumatico da 10 pollici

[1] Gamma Tipca: testata durante la guida con una batteria carica, 75kg (165 libre) de carico, 25^ (77^) , alla velocità media di 16 km/h (9.9 mph) sulf'asfalto.
* Alcuni fatti che potrebbero influire sull'autonomia sono: velocità, frequenza di arresti e ripartenze, temperatura climatica, etc.

	Articolo	Parametro
Prodotto	Nome	Ninebot KickScooter
	Modello	F40I
	Lunghezza × Larghezza × Altezza	Circa 1143 × 480 × 1160 mm (45 × 18.9 × 45.7 inch)
	Piegato: Lunghezza × Larghezza × Altezza	Circa 1143 × 480 × 495 mm (45 × 18.9 × 19.5 inch)
	Peso netto	Circa 17.1 kg (37.7 lbs)
Utente	Carico utile	40-120 kg (88-265 lbs)
	Età consigliata	14-60 anni
	Altezza Richiesta	120-200 cm (3'11"-6'6")
Parametri macchina	Velocità massima	Circa 25 km/h (15.5 mph)
	Gamma Tipica[1]	Circa 40 km (24.9 miles)
	Inclinazione Massima	Circa 20%
	Terrenoattraversabile	Piste ciclabili, parchi, campus e la maggior parte delle condizioni stradali pianeggianti e tipiche strade belghe
	Temperatura di funzionamento	-10-40°C (14-104°F)
	Temperatura di immagazzinamento	-10-50°C (14-122°F)
	Classe IP	IPX5
	Durata della Ricarica	Circa 6.5 h
Batteria	Tensione nominale	36 V ---
	Tensione di ricarica massima	42 V ---
	Temperatura di ricarica	0-40°C (32-104°F)
	Capacità nominale	10.2 Ah
	Energia nominale	367 Wh
	Sistema di gestione batteria	Protezione da sovriscaldamento, scarico, cortocircuito, sovracorrente e sovraccarica
Motore	Potenza nominale	0.35 kW, 350 W
Caricatore	Potenza di Uscita	0.07 kW, 70 W
	Tensione di ingresso	100-240 V~
	Tensione in uscita max.	42 V ---
	Uscita nominale	41 V ---, 1.7 A
Caratteristiche	Luce Freno	Luce posteriore a LED
	Modalità di guida	Modalità Limitè Velocità, modalità Standard e modalità Sport
Pneumatici	Pressione dei pneumatici	50-55 psi
	Pneumatici	Pneumatico tubeless da 10 pollici

[1] 2023. [a] 2023. [b] 2023. [c] 2023. [d] 2023. [e] 2023. [f] 2023. [g] 2023. [h] 2023. [i] 2023. [j] 2023. [k] 2023. [l] 2023. [m] 2023. [n] 2023. [o] 2023. [p] 2023. [q] 2023. [r] 2023. [s] 2023. [t] 2023. [u] 2023. [v] 2023. [w] 2023. [x] 2023. [y] 2023. [z] 2023. [aa] 2023.
* Alcuni fattori che potrebbero influire sull'autonomia sono: velocità, frequenza di arresti e ripartenze, temperatura climatica, etc.

3 Certificazioni

Dichiarazione di conformità dell'Unione europea

Importanti informazioni in materia di rifiuti di apparecchiature elettriche ed elettroniche (RAEE)

Questo significato sul prodotto o sulla sua confazione indica che i prodotti elettrici ed elettronici usati non devono essere mischiati con i rifiuti urbani indifferenziate. Per un corretto trattamento, è sua responsabilità smaltire le apparecchiature di scarto provedendo a restituiirle ai punti di raccolta designati.

Il corretto smaltimento di quello prodotto consentirà di risparmiare risorse preziose e di prevenire potenziali effetti negativi sulla salute umana e sull'ambiente, che potrebbero derivare da una gestione inappropriata dei rifiuti.

Potrebbero essere applicate sanzioni per lo smaltimento non corretto di questi rifiuti, in conformità con la legislazione nazionale.

Si prega di contattare l'autorità locale per ulteri di dettagli sul punto di raccolta designato più vicino.

Informazioni sul riciclaggio della batteria per gli utenti

Questo significato significata che batterie e accumulatorati, alla fine del loro ciclo di vita, non devono essere mischiati con i rifiuti urbani indifferenziati. La tua partecipazione è una parte importante dello sforzo per ridurre al minimo l'impatto di batterie e accumulatorati sull'ambiente e sulla salute umana Per un corretto riciclaggio è possibile restituire quello prodotto o le batterie o gli accumulatorati inesso contenuti al proprio fornitore o in un punto di raccolta designato.

Il corretto smaltimento di quello prodotto consentirà di risparmiare risorse preziose e di prevenire potenziali effetti negativi sulla salute umana e sull'ambiente, che potrebbero derivare da una gestione inappropriata dei rifiuti.

Potrebbero essere applicate sanzioni per lo smaltimento non corretto di questi rifiuti, in conformità con la legislazione nazionale.

esistono sistemi di raccolta differenziata per batterie e accumulatori usati.

Per favore, smaltisci correttamente le batterie e gli accumulatori presso la tua comunità locale di raccolta/riciclaggio dei rifiuti centro.

Direttiva sulle apparecchiature radio

Ninebot (Changzhou) Tech Co., Ltd. dichiara che il prodotto elencato in questa sezione è conforme ai requisiti

essenziali e ad altre disposizioni pertinenti della Direttiva sulle apparecchiature radio 2014/53/UE.

Direttiva sulla restrizione dell'uso di determinate sostenze pericolose (RoHS).

Ninebot (Changzhou) Tech Co., Ltd. dichiara che l'intero prodotto comprese le parti (cavi, cavi e casi via) soddisfa i requisiti della Direttiva RoHS 2011/65/UE e modifica della Direttiva delegata (UE) 2015/863 della Commissione sulla limitazione dell'uso di determinate sostanze pericolose nelle apparecchiature elettriche ed elettroniche ("RoHS recast"" o ""RoHS 2.0"").

Direttiva machine

Ninebot (Changzhou) Tech Co., Ltd. dichiara che il prodotto elencato in questa sezione è conforme ai requisiti essenziali e ad altre disposizioni pertinenti della Direttiva Macchine 2006/42/CE.

Rappresentante autorizzato:

Segway-Ninebot Europe, Dynamostraat 7, 1014

Ninebot (Changzhou) Tech Co., Ltd. dichiara che il modello del prodotto: F25I, F40I è conforme ai requisiti essenziali e ad altri disposizioni pertinenti della Direttiva sulle apparecchiature radio 2014/53/UE e della Direttiva Macchine 2006/42/CE e della Direttiva RoHS 2011/65/UE e modifica Direttiva delegata (UE) 2015/863 della Commissione.

La dichiarazione di conformità può essere visionata al seguente indirizzo: http://eu-en.segway.com/support-instructions

Bluetooth	Banda/e di frequenza	2.4000-2.4835 GHz
	Max. Potenza RF	20 mW

Marchio

Ninebot è un marchio registrato di Ninebot (Beijing) Tech. Co., Ltd; Powered by Segway, Segway e Rider Design sono marchi registrati di Segway Inc.; Bluetooth è il marchio registrato di BLUETOOTH SIG, INC.; Android e Google Play sono marchi registrati di Google Inc.; App Store è un marchio di servizio di Apple Inc.; i rispetti proprietari si riservano i diritti dei loro marchi citati in quello manuale.

KickScooter è coperto dai relativi brevetti. Per informazioni sui brevetti andare su http://www.segway.com.

Al momento della stampa, abbiamo tentato di includere descrizioni e istruzioni per tutte le funazionalità di KickScooter. Tuttavia, a causa del costante miglioramento delle caratteristiche del prodotto e dei cambiamenti di progettazione, il loro KickScooter potrebbe diferire leggermente da quello descritto in quello documento. Visitez l'App Store d'Apple (IOS) ou le Google Play Store (Android) pour télécharger et installer l'appli.

Si prega di notare che esistono diversi modeli Segway e Ninebot con diverse funzioni e alcune delle funzioni menzionate in loizio. il documento potrebbero non essere applicabili all'unità. Il produttore si riserva il diritto di modificare la progettazione e la funazionalità del prodotto e della documentazione KickScooter sulla preavviso.

© 2022 Ninebot (Beijing) Tech Co. Ltd. Tutti i diritti riservati.

(※L'app è adatta per KickScooter che supporta "Bluetooth")

Programma di manutenzione consigliato

Per garantire una guida sicura, l'assistenza quotidiana e la manutenzione regolare sono essenziali. Tu, il propriietario, hai il controlo e la conosenza di quanto spesso usi il tuo scooter, quanto duramente lo usi e dove lo usi. É compito del propriétario responsabilità di eseguire controlli regolari e portare lo scooter presso un centro di assistenza autorizzato per l'ispezione e l'assistenza. Per la tua sicurezza e una migliorie esperienza di guida, eseguire una manutenzione regolare del KickScooter. Fare riferimento al programma di manutenzione di seguito.

Nota: quello programma di manutenzione addebita una tariffa di servizio.

Articolo	Componente	Metodo di manutenzione	Ogni 3 mesi	Ogni 6 mesi o agli 310 miglia (500 km)	Dopo 2 anni o il chilometraggio totale > 3107 miglia (5000 km)
Manutenzione del mainframe	Parti del mainframe	Utilizzato per un panno morbido e umido per pulire il mainframe.	✓	✓	✓
	Pressione dei pneumatici	F25I: Gonfia le gomme a 40-45 psi.F40I: Gonfia le gomme a 50-55 psi. Nota: ricordarsi di avvitare il tappo della valvola dopò il gonfiaggio!	✓	✓	✓
	Usura dei pneumatici	Controllare se i pneumatici sono incrinati, deformati o notevolmente usurati.		✓	✓
	Viti sulla parte superiore dello stelo	Serrare le sei viti fissate con il manubrio e l'attacco. La Coppia suggerita è di 5,5±0,5 N·m.	✓	✓	✓
		Serrare la vite sull'acceleratore. La Coppia consigliata è di 3,5±0,1 N·mStringere le viti sulle leve dei fremi. La Coppia consigliata è di 5,5±0,1 N·mStringere le viti sulla parte superiore dello stelo. La Coppia suggerita è di 10±0,5 N·m.		✓	✓
	Viti sul meccanismogiehevole	Avvitare le due viti fissate con la forcella anterioe i meccanismo di piegatura. La Coppia consigliata è di 10 N·m.Se l'attacco manubrio traballa durante la guida, serrare le viti sul meccanismo di piegatura quando lo scooter è piegato. La Coppia consigliata è di 12,5 N·m.		✓	✓
	Gruppo disco freno	Serrare le viti del gruppo disco freno. La Coppia consigliata è 7,7±0,2 N·m.		✓	✓

Articolo	Componente	Metodo di manutenzione	Ogni 3 mesi	Ogni 6 mesi o gli 310 miglia (500 km)	Dopo 2 anni o il chilometraggio totale > 3107 miglia (5000 km)
Ispezione funzionale	Motore aazzo	Per accelerare e decelerare, controllare se il motore delazzo è in stallo o emette suoni anomali.		✓	✓
	Manutenzione della ruota posteriore	Controllare se la ruota posteriore è in stallo o traballa, o l'albero dell'asse è sbilanciato.		✓	✓
	Regolazione del freno	Se il freno è troppo stretto/ allentato, utilizzato la chiave a brugola da 4 mm per allentare la vite sul calibro. Quindi regolare leggermente la linea del freno (ridurre/ augmentare la lunghezza esposta) e serrare nuovamente la vite.		✓	✓
	Rotore del freno	Far girare le ruote, la pinza devesse essere allineata al rotore e non devono sfregare sulle pastigie dei freni.		✓	✓
	Fanale posteriore	Premi le leve dei freni, le lui posteriori funzionano normalmente.		✓	✓
	Faro	Controllare il faro e vedere se si accende intensamente.		✓	✓
	Indicatori di direzione	Spostare il pulsante dell'indicatore di direzione rispettovamente verso sinistra/destra, controllare se gli indicatori di direzione sul lato sinistro/destro lampeggiano normalmente.		✓	✓
	Faro	Accendere/spagnere il monopattino, il suono del cicalino è normale.		✓	✓
	Pannello	Accendere lo scooter, il cruscotto funziona correttamente.Passare da una modalità di velocità all'altra, il cruscotto visualizerà l'icona della modalità di velocità corrispondente.		✓	✓
	campana	Suona il campanello, il suono è forte.		✓	✓
	Acceleratore	Tenere premuto l'acceleratore, quando rilasciarlo, controllingl'accelerazione e la decelerazione.Nota: rilasciarlo, controllare se l'acceleratore torna in posizione.		✓	✓
Articolo	Componente	Metodo di manutenzione	Ogni 3 mesi	Ogni 6 mesi o agli 310 miglia (500 km)	Dopo 2 anni o il chilometraggio totale > 3107 miglia (5000 km)
Ispezione funzionale	rilevamento dell'app	Dopo la connessione con l'app Segway-Ninebot:1) Aggiorna il firmware all'ultima versione.2) Verificare se la ricerca del codice di erreore corrispondente e delle possibili cause verrà visualizzata quando lo scooter rileva un erro.		✓	✓
	Ricarica	Ricaricare lo scooter:1) Verificare se sul cruscotto viene visualizzata la carica attuale della batteria.2) Controllare l'indicatore LED sul caricabatteria. Ricarica: rossa. Completamente carico: verde.		✓	✓
	Interruttore di controllo	Premere o attivare il pulsante 3 volte essere errori.		✓	✓
	Girando	Prova con curve a sinistra e curve a destra (l'angolo di sterzata è 60). Nessuna resistenza o ridardo in curva.		✓	✓
Parti importanti	Assemblaggi o batteria	La batteria deve essere sostituita quando viene caricata e scaricata per 500 volte o il chilometraggio totale è superiore a 6213 miglia (10000 km). Nota: si consiglia di caricare una volta agli 60 giorni per la conservazione a lungo termine.			✓
	Controllore	È necessario che le parti Segway-Ninebot originali vengano utilizzate per le riparazioni e le sostituzioni.
	Motore aismo
Parti funzionali	Montaggio ruota posteriori
	Leve acceleratore e freno
	Gruppo forcella anteriere
	Meccanismo pieghevole
	Rotore
	Gruppo freno a disco
	Pannello
