MODE D'EMPLOI BIH 60 + X 302C VALBERG

Hotte groupe filtrant encastrable Inbouwdampkap Campana extractora encastrable

956702

BIH 60 + X 302C

GUIDE D'UTILISATION 02

HANDLEIDING 18

MANUAL DEL USUARIO 34

Merci !

Merci d'avoir choisi ce produit VALBERG. Choisis, testés et recommandés par ELECTRO DEPOT, les produits de la marque VALBERG sont synonymes d'utilisation simple, de performances fiables et de qualité irréprochable. Grâce à cet appareil, vous savez que chaque utilisation vous apportera satisfaction.

Bienvenue chez ELECTRO DEPOT.

Consultez notre site Internet : www.electrodepot.fr www.electrodepot.be

VOTRE AVIS COMPTE !

PARTAGEZ VOTRE EXPERIENCE SUR LES PRODUITS

Parce que votre satisfaction est notre priorité, nous vous proposons de donner votre avis sur ce produit. Il sera transmis et analysé par nos équipes afin d'améliorer continuellement le produit.

Donnez votre avis sur : http://www.electrodepot.fr/avis-client http://www.electrodepot.be/avis-client

ELECTRO DEPOT

A Avant d’utiliser l’appareil	4	Avertissements
	5	Consignes de sécurité
B Aperçu de l’appareil	10	Description de la hotte
	11	Spécifications techniques
C Utilisation de l’appareil	12	Consignes pour l’installation murale
	13	Installation sans ouverture vers l’extérieur
	14	Consignes d’utilisation
D Informations pratiques	15	Entretien et nettoyage de votre appareil
	16	Guide de dépannage
	17	Mise au rebut de votre ancien appareil

Veuillez lire attentivement ce guide d'utilisation avant d'utiliser votre hotte aspirante.

Conservez-le afin de pouvoir le consulter ultérieurement.

Avertissements

- Le fabricant décline toute responsabilité en cas de blessures causées à des personnes ou de dommages matériels dus au non-respect des instructions d'entretien et à une utilisation inappropriée de l'appareil. Après avoir retiré l'emballage des différentes pièces de l'appareil, vérifiez qu'elles sont en parfait état. Si vous avez des doutes à ce sujet, n'utilisez pas l'appareil et adressez-vous à votre vendeur ou à un technicien qualifié.

- Veillez également à ce que les différents types d'emballage (cartons, sacs en plastique, polystyrène, rubans adhésifs, liens, etc.) restent hors de portée des enfants. Ces éléments présentent un risque

potentiel. Avant d'utiliser l'appareil, vérifiez que le courant de votre secteur correspond à celui indiqué sur la plaque signalétique de l'appareil.

- Quand vous utilisez cet appareil, veuillez suivre les consignes de sécurité ci-après.

Mises en garde importantes

Lisez attentivement ces consignes et conservez-les afin de pouvoir les consulter ultérieurement.

Consignes de sécurité

• Avant d'utiliser cet appareil, lisez attentivement le guide d'utilisation. Conservez ce guide avec soin.
• Vérifiez tout d'abord que la tension indiquée sur l'appareil correspond à votre alimentation électrique.

Avertissement : afin d'éviter tout risque d'incendie, d'électrocution ou de blessure, veillez à toujours suivre les principales consignes de sécurité ci-après quand vous utilisez un appareil électrique.

- Vérifiez régulièrement l'état de votre appareil. N'utilisez pas l'appareil s'il est endommagé.

- Ne manipulez pas l'appareil ni la prise avec les mains mouillées.

- N'utilisez pas l'appareil si le cordon d'alimentation ou la prise sont endommagés. N'utilisez pas l'appareil s'il est tombé, est endommagé, est resté dehors ou est

tombé dans l'eau. Retournez l'appareil au service après-vente le plus proche pour qu'il soit réparé ou réglé.

• Ne tirez pas et ne portez pas l'appareil par le cordon d'alimentation, n'utilisez pas le cordon comme poignée, ne coincez pas le fil dans une porte et ne le tirez pas le long de bords ou d'angles acérés.
• Ne posez pas l'appareil sur le cordon d'alimentation. Ne laissez en aucune façon le cordon s'enrouler ou s'emmêler. Tenez le cordon éloigné des surfaces chaudes.

- Ne débranchez pas la fiche en tirant sur le cordon. Pour l'ôter, prenez-la en main et retirez-la prudemment de la prise murale.

- Utilisez uniquement une rallonge certifiée avec un ampérage répondant aux normes en vigueur dans votre pays. Une rallonge certifiée avec un ampérage inférieur

risque de surchauffer. Veillez à ce que personne ne trébuche sur le cordon ou la prise.

ATTENTION

Débranchez toujours le cordon d'alimentation ou coupez le disjoncteur avant de procéder au nettoyage.

• Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou une personne de qualification similaire, afin d'éviter tout danger.
• Toute réparation doit être effectuée par le service après-vente ou des personnes de qualification similaire.

• Tous les travaux électriques requis dans le cadre de l'installation de cet appareil doivent être effectués par un électricien qualifié ou une personne compétente.

• Éteignez et débranchez l'appareil lorsque vous ne l'utilisez pas.

• N'utilisez pas l'appareil près de matériaux inflammables.
• N'utilisez pas d'autres accessoires que ceux fournis avec l'appareil.
• Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites, ou dénuées d'expérience ou de connaissances, à condition d'être correctement surveillés ou que des instructions relatives à l'utilisation de l'appareil en toute sécurité leur aient été fournies et que les risques encourus soient compris.

• Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien de l'appareil ne doivent pas être effectués par des enfants sans surveillance.

• Surveillez les enfants afin de vous assurer qu'ils ne jouent pas avec l'appareil.

• Cet appareil n'est pas un jouet. Soyez particulièrement vigilant(e) lorsque vous utilisez l'appareil en présence d'enfants ou d'animaux domestiques.
• Ne nettoyez jamais l'appareil avec des liquides inflammables.
• Les vapeurs risqueraient de provoquer un incendie ou une explosion.
• Ne stockez pas et n'utilisez pas d'essence, de vapeurs ou de liquides inflammables à proximité de cet appareil. Les vapeurs peuvent entraîner un incendie ou une explosion.

Cet appareil est destiné à être utilisé pour des applications domestiques ou similaires, telles que :

- les coins-cuisine réservés au personnel dans des magasins, des bureaux et d'autres environnements professionnels ;

• des fermes ;
• une utilisation par des clients dans des hôtels, motels et d'autres environnements à caractère résidentiel ;

• des environnements du type chambres d'hôtes.

• Toute opération de nettoyage ou intervention sur le produit doit se faire hors alimentation. Pour cela, la fiche d'alimentation doit être débranchée de la prise de courant.

• Pour éviter tout risque d'incendie, d'électrocution ou de blessure corporelle,

ne plongez jamais le cordon d'alimentation ou la fiche dans de l'eau ou tout autre liquide.

- Veuillez nettoyer la hotte et le filtre régulièrement, afin de garantir leur bon fonctionnement et leur efficacité.

- Nettoyez l'appareil en suivant soigneusement les consignes contenues dans ce guide, afin de prévenir tout risque d'incendie.

- Veillez à ce que la pièce dans laquelle se trouve la hotte soit bien aérée, avec des ouvertures d'aération, surtout lorsqu'elle est utilisée en même temps que des appareils à gaz ou fonctionnant avec d'autres combustibles.

- L'air aspiré ne doit en aucun cas être évacué dans un flux d'air où du gaz ou d'autres combustibles sont présents.

- Veillez à bien respecter la réglementation en vigueur relative à l'évacuation d'air.

- Ne faites pas flamber des aliments sous la hotte.

ATTENTION

Certaines parties accessibles de l'appareil, ainsi que celles des appareils de cuisson utilisés en même temps, peuvent devenir chaudes.

Risque d'électrocution : ne branchez l'appareil que sur une prise qui a bien été mise à la terre. En cas de doute, demandez conseil à un électricien qualifié.

- Le non-respect de ces consignes pourrait entraîner un incendie, une électrocution, voire la mort.

- La distance minimale entre la table de cuisson et la hotte doit être d'au moins 65 cm (référez-vous aux consignes d'installation dans le guide).

• Il est préférable de ne pas installer la sortie du tuyau dans la direction du vent, pour empêcher l'air de refluer.
• Fixez bien les composantes de la sortie du tuyau. Pour assurer une bonne évacuation de l'air, le tuyau ne doit pas être coudé de trop nombreuses fois.
• Les enfants de moins de trois ans doivent être tenus à l'écart de l'appareil à moins d'être constamment surveillés.
• En ce qui concerne les informations pour l'installation, la manipulation, l'entretien, le remplacement de l'ampoule (le cas échéant), le nettoyage et la mise au rebut de l'appareil, référez-vous aux paragraphes ci-après de la notice.

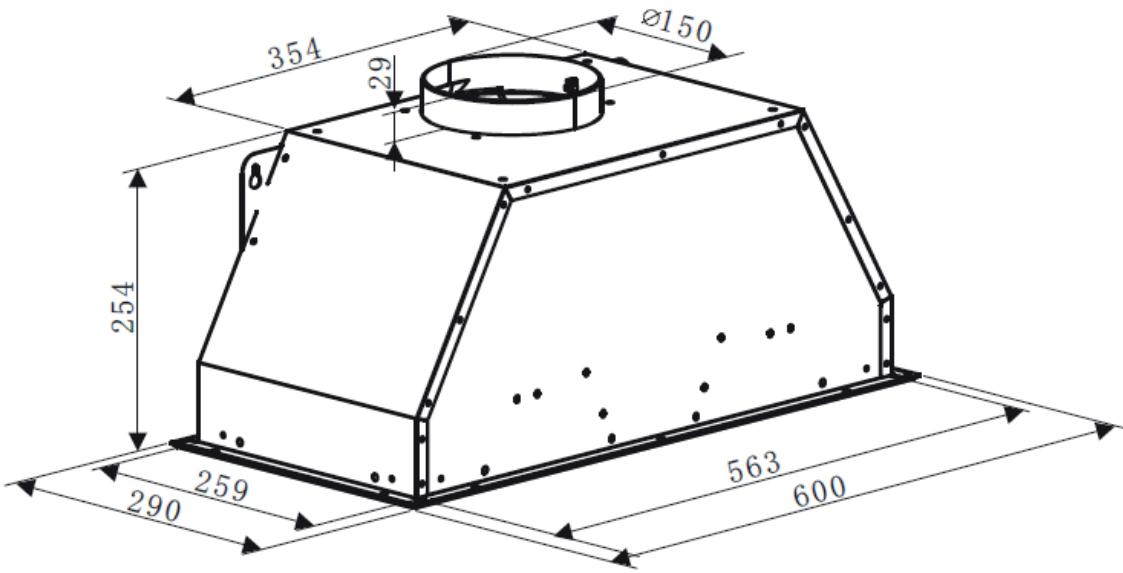

Description de la hotte

354 Ø150 29 254 259 563 290 600

• Accessoires fournis

10	Vis (4 mm x 18 mm)
2	Vis (4 mm x 30 mm)
4	Vis (4 mm x 35 mm)
4	Vis (4 mm x 8 mm)
2	Chevilles en caoutchouc
8	Joints
4	Écrous M4
1	Support mural gauche
1	Support mural droit

Spécifications techniques

Fiche produit
Mesures effectuées suivant les règlements UE N° 65/2014 & 66/2014 de la Commission Européenne et la norme EN 61591.

	Symbole	Valeur	Unité
Marque		Valberg
Identification du modèle		BIH 60 + X 302C
Code produit		956702
Consommation d'énergie annuelle	AEChotte	46.3	kWh/a
Classe d'efficacité énergétique		A
Efficacité fluidodynamique	FDEhotte	30.8
Classe d'efficacité fluidodynamique		A
Efficacité lumineuse	LEhotte	31.7	lux/Watt
Classe d'efficacité lumineuse		A
Efficacité de filtration des graisses	GFEhotte	76.9	%
Classe d'efficacité de filtration des graisses		C
Débit d'air en vitesse minimale en fonctionnement normal		352.7	m3/h
Débit d'air en vitesse maximale en fonctionnement normal		609	m3/h
Niveau de puissance acoustique à la vitesse minimale en fonctionnement normal	Lwa	66	dB(A)
Niveau de puissance acoustique à la vitesse maximale en fonctionnement normal	Lwa	73	dB(A)
Consommation d'électricité mesurée en mode «arrêt»	Ps	0,49	W

Documentation technique et informations complémentaires

Electro-Dépôt, 1 Route de Vendeville, 59155 Faches-Thumesnil (France)	Symbole	Valeur	Unité
Indice d'efficacité énergétique	EElhotte	52.5
Facteur d'accroissement dans le temps	f	0.9
Débit d'air mesuré au point de rendement maximal	Qbep	308.7	m3/h
Pression d'air mesurée au point de rendement maximal	Pbep	451	Pa
Puissance électrique à l'entrée mesurée au point de rendement maximal	Wbep	125.5	W
Éclairement moyen du système d'éclairage sur la surface de cuisson	Emoyen	222	lux
Puissance nominale du système d'éclairage	Wl	7	W
Débit d'air maximal	Qmax	611.6	m3/h

Caractéristiques techniques	Symbole	Valeur	Unité
Tension assignée		220-240	V
Nature du courant		~
Fréquence assignée		50	Hz
Classe de protection électrique		1
Type d’éclairage		GU10 LED
Puissance d’éclairage		2 × 3	W
Eclairage remplaçable par l’utilisateur		OUI
Puissance moteur		230	W
Puissance totale assignée		236	W
Poids net		8	Kg

Consignes pour l'installation murale

Préparation de l'installation

1) Retirez le filtre à graisse en métal (A).

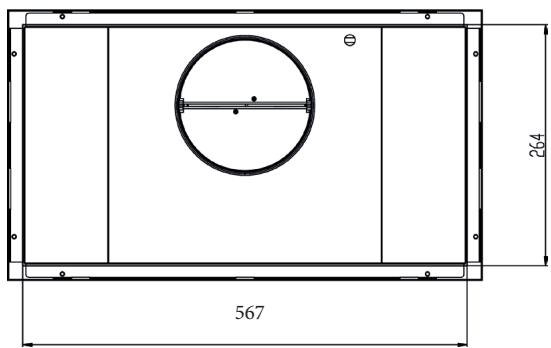

2) Faites une ouverture dans le bas de votre meuble de cuisine, en respectant bien les dimensions indiquées sur le schéma ci-dessous :

264 567

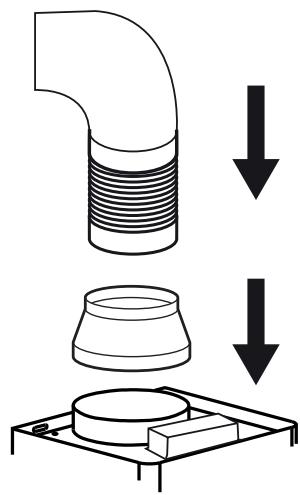

3) Percez un trou dans le meuble, qui servira à faire passer le câble électrique de l'appareil. Retirez les vis qui fixent le cadre (B) du ventilateur à la hotte, puis dévissez les 2 ampoules. Vérifiez que les 2 dispositifs de soutien (clips) situés des 2 côtés de la hotte sont bien adaptés à l'épaisseur de la surface sur laquelle la hotte sera montée. Si ce n'est pas le cas, réglez-les au moyen des vis.
4) Soulevez la hotte jusqu'au niveau de l'ouverture que vous avez faite durant l'étape 2, puis passez le câble électrique dans le trou percé lors de l'étape 3.

Remarque importante : ne branchez pas encore le câble sur le secteur à ce stade.

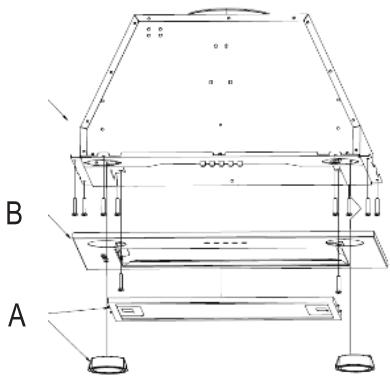

B A

5) Insérez complètement la hotte dans l'ouverture faite durant l'étape 2. Si vous comptez raccorder la hotte à un conduit extérieur, fixez alors le tuyau du conduit sur le dispositif de raccordement de la hotte.
- Pendant qu'une personne soutient la hotte, l'autre personne doit visser à fond les vis de support dans le meuble de cuisine, en les faisant passer à travers les trous situés sur le coffrage extérieur de la hotte. Réinstallez ensuite le cadre (B) du ventilateur, en le fixant avec les 2 vis, puis revissez les 2 ampoules.

6) Réinstallez le filtre à graisse.

Installation sans ouverture vers l'extérieur

Version recyclage

Pour transformer la hotte version évacuation en version recyclage, demandez à votre vendeur des filtres à charbon actif.

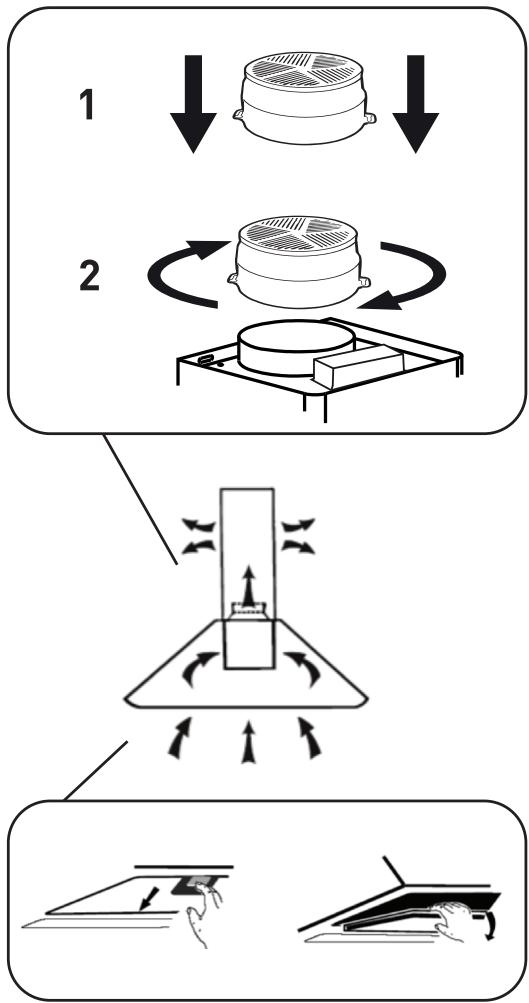

Installez le filtre à charbon actif (cassette)

• Vérifiez que le diamètre du filtre à charbon actif correspond à celui de la sortie d'évacuation.
• Si nécessaire, enlevez l'adaptateur de diamètre préalablement installé.
• Placez le filtre à charbon actif sur la sortie d'évacuation, puis fixez-le en le tournant dans le sens inverse des aiguilles d'une montre.

Installez le filtre à charbon actif (à découper)

• Pour installer le filtre à charbon actif, le filtre métallique doit être préalablement retiré.
• Pour ouvrir la filtre métallique, appuyez sur le dispositif de verrouillage, puis tirez le filtre vers le bas.
• Placez le filtre pré-découpé au dessus du filtre métallique. Maintenez-le en position à l'aide de baguettes métal (fournies selon les modèles).
• Replacez le filtre métallique dans sa position initiale.

REMARQUE

Assurez-vous que le filtre soit bien fixé ; dans le cas contraire, il risquerait de se détacher et de présenter un danger.

L'installation d'un filtre à charbon diminue la puissance d'aspiration de la hotte.

Consignes d'utilisation

Panneau de commande

Cette touche permet de faire démarrer et d'arrêter la ventilation.

Cette touche permet d'allumer ou d'éteindre la hotte.

Cette touche permet de choisir entre les 3 puissances d'apiration. La puissance par défaut est la plus basse, et l'afficheur indique [1]. Appuyez une seconde fois pour une puissance d'aspiration moyenne [2], une toisième fois pour la puissance maximale [3]. Appuyez une dernière fois pour repartir du niveau le plus bas.

Appuyez sur cette touche pour activer une aspiration programmée pour 9 minutes.

Note : La fonction minuteur ne contôle pas l'éclairage.

Entretien et nettoyage de l'appareil

Avant toute opération d'entretien ou de nettoyage, veuillez éteindre et débrancher la hotte.

Nettoyage quotidien

Pour nettoyer l'appareil, utilisez un chiffon doux trempé dans de l'eau tiède légèrement savonneuse ou mélangée à un produit d'entretien. N'utilisez en aucun cas de paille de fer, de produits chimiques abrasifs ou de brosses à poils durs.

Nettoyage mensuel du filtre à graisse

Remarque importante : le fait de nettoyer le filtre une fois par mois permet de prévenir les risques d'incendie.

Les graisses et les poussières piégées par ce filtre influent directement sur l'efficacité de la hotte. Il est donc important de le laver régulièrement avec un produit nettoyant pour appareils ménagers, car les résidus de graisse accumulés sont potentiellement inflammables.

Remplacement annuel du filtre à charbon actif (non inclus)

Ce filtre permettant de piéger les odeurs ne peut être installé que sur les modèles de hotte à recyclage d'air (c'est-à-dire sans évacuation d'air vers l'extérieur). Il doit être changé au moins une fois par an, selon la fréquence d'utilisation de la hotte.

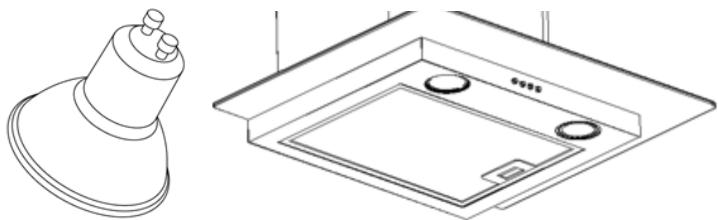

Remplacement des ampoules

• Éteignez et débranchez la hotte.
• Attendez que l'ampoule refroidisse avant de la remplacer.
  • Retirez le cache de l'ampoule.
• Enlevez l'ampoule.
• Remplacez-la par une ampoule du même type et présentant les mêmes spécifications:

GU 10 - 220-240V\~ - 3 W max.

- Le code ILCOS D pour cette lampe est: DR-3/65 / 1B-H-GU10-46 / 50.

Problèmes	Causes	Solutions
La lumière de la hotte s'allume, mais pas la ventilation.	Les hélices du ventilateur sont bloquées.Le moteur a été endommagé.	Éteignez la hotte et faites-la réparer uniquement par le service après-vente ou une personne qualifiée.
Ni la lumière, ni la ventilation ne fonctionnent.	L'ampoule a grillé.	Remplacez-la par une ampoule présentant les mêmes spécifications.
	Le cordon d'alimentation n'est pas bien branché.	Débranchez puis rebranchez le cordon.
L'appareil vibre fortement.	Les hélices du ventilateur sont abîmées.Le moteur du ventilateur n'est pas bien fixé.	Éteignez la hotte et faites-la réparer uniquement par le service après-vente ou une personne qualifiée.
	La hotte n'est pas accrochée correctement.	Décrochez-la et vérifiez que le support mural est bien installé.
La puissance d'aspiration ne semble pas être suffisante.	La table de cuisson est trop éloignée de la hotte.	Vérifiez que la hotte est bien à une distance de 65 à 75 cm de la table de cuisson et ajustez sa hauteur si nécessaire.

Emballage et environnement

Mise au rebut des matériaux d'emballage

Les matériaux d'emballage protègent votre machine contre les dommages susceptibles de survenir pendant le transport. Ces matériaux sont respectueux de l'environnement puisqu'ils sont recyclables. Le recyclage des matériaux permet à la fois d'économiser les matières premières et de réduire la production de déchets.

Mise au rebut de votre ancien appareil

COLLECTE SÉLECTIVE DES DÉCHETS ÉLECTRIQUES ET ÉLECTRONIQUES

Cet appareil porte le symbole DEEE (Déchet d'Équipement Électrique et Électronique) signifiant qu'en fin de vie, il ne doit pas être jeté aux déchets ménagers, mais déposé au centre de tri de la localité. La valorisation des déchets permet de contribuer à préserver notre environnement.

PROTECTION DE L'ENVIRONNEMENT - DIRECTIVE 2012/19/EU

Afin de préserver notre environnement et notre santé, l'élimination en fin de vie des appareils électriques et électroniques doit se faire selon des règles bien précises et nécessite l'implication de chacun, qu'il soit fournisseur ou utilisateur.

C'est pour cette raison que votre appareil, comme le signale le symbole apposé sur sa plaque signalétique ou sur son emballage, ne doit en aucun cas être jeté dans une poubelle publique ou privée destinée aux ordures ménagères. L'utilisateur a le droit de déposer l'appareil dans un lieu public de collecte procédant à un tri sélectif des déchets pour être recyclé ou réutilisé pour d'autres applications, conformément à la directive.

Pour la sécurité des enfants, rangez vos vieux appareils en lieu sûr jusqu'à ce qu'ils soient mis au rebut, hors de votre domicile.

Nos emballages peuvent faire l'objet d'une consigne de tri.

Pour en savoir plus : www.consignesdetri.fr

Bedankt!

Ce produit est garanti pour une période de 2 ans à partir de la date d'achat*, contre toute défaillance résultant d'un vice de fabrication ou de matériau. Cette garantie ne couvre pas les vices ou les dommages résultant d'une mauvaise installation, d'une utilisation incorrecte ou de l'usure anormale du produit.

*sur présentation du ticket de caisse.

GARANTIEVOORWAARDEN

NL
