GEBRUIKSAANWIJZING BIH 60 + X 302C VALBERG
Proficiat met uw keuze voor een product van VALBERG.
De selectie en de testen van de toestellen van VALBERG gebeuren volledig onder controle en supervisie van ELECTRO DEPOT. We staan garant voor de kwaliteit van de toestellen van VALBERG, die uitmunten in hun eenvoudig gebruik, hun betrouwbare werking en hun onberispelijke kwaliteit.
ELECTRO DEPOT beveelt de VALBERG toestellen aan en is ervan overtuigd dat u uiterst tevreden zult zijn bij elk gebruik van het toestel.
Welkom bij ELECTRO DEPOT.
Bezoek onze website: www.electrodepot.be
ELECTRO DEPOT
| A | Alvorens het toestel te gebruiken | 20 | Waarschuwingen |
| 21 | Veiligheidsvoorschriften |
|
| B | Overzicht van het toestel | 26 | Beschrijving van de dampkap |
| 27 | Technische specificaties |
|
| C | Gebruik van het toestel | 28 | Tips voor muurinstallatie |
| 29 | Installatie zonder opening naar buiten |
| 30 | Gebruiksinstructies |
|
| D | Praktische informatie | 31 | Onderhoud en reiniging van het toestel |
| 32 | Probleemoplossingsgids |
| 33 | Afdanking van uw oud toestel |
Lees aandachtig deze gebruikershandleiding alvorens uw dampkap in gebruik te nemen.
Bewaar de handleiding zorgvuldig, zodat u ze later opnieuw kunt raadplegen.
Waarschuwingen
- De fabrikant ziet af van elke aansprakelijkheid bij letsels die veroorzaakt worden aan personen of materiële schade door het niet-naleven van de onderhoudsinstructies en een niet passend gebruik van het toestel. Gelieve nadat u de verpakking van de verschillende onderdelen van het toestel verwijderd hebt te controleren of ze in perfecte staat zijn. Indien u twijfels hebt hieromtrent neemt u het toestel niet in gebruik en neemt u contact op met uw verkoper of een gekwalificeerde technicus.
- Zorg er ook voor dat de verschillende types verpakking (karton, plastic tassen, piepschuim, plakband, snoeren, enz.) buiten het bereik van
kinderen blijven. Deze onderdelen vormen een potentieel risico. Alvorens het toestel te gebruiken controleert u of de stroomsterkte van uw elektriciteitsnet overeenstemt met de informatie op het identificatieplaatje van het toestel.
- Gelieve tijdens het gebruik van dit toestel de hieronder beschreven veiligheidsvoorschriften in acht te nemen.
Belangrijke waarschuwingen
Lees aandachtig deze voorschriften en bewaar ze voor latere raadpleging.
Veiligheidsvoorschriften
- Lees deze voorschriften aandachtig voordat u het apparaat gebruikt. Bewaar deze handleiding goed.
- Controleer of de op het apparaat aangegeven spanning overeenkomt met uw elektrische voeding.
Waarschuwing: om brandgevaar, elektrocutie of letsel te voorkomen, dient u altijd de onderstaande veiligheidsinstructies op te volgen wanneer u een elektrisch apparaat gebruikt.
- Controleer regelmatig de staat van uw apparaat. Gebruik het apparaat niet wanneer het beschadigd is.
- Raak het apparaat of de stekker niet aan met natte handen.
- Gebruik het apparaat niet wanneer het netsnoer of de stekker beschadigd is. Gebruik het apparaat niet wanneer het is gevallen
of beschadigd is, wanneer het langere tijd buiten heeft gestaan of in het water is gevallen. Breng het apparaat naar de dichtstbijzijnde klantendienst voor reparatie of afstelling.
- Trek of draag het apparaat niet aan het netsnoer, gebruik het snoer niet als handvat, klem het snoer niet tussen een deur en trek het niet langs randen of scherpe hoeken.
- Plaats het apparaat niet op het netsnoer. Laat het snoer niet oprollen of verstrikt raken. Houd het snoer uit de buurt van warme oppervlakken.
- Haal de stekker nooit uit het stopcontact door aan het snoer te trekken. Wees voorzichtig wanneer u de stekker uit het stopcontact trekt.
- Gebruik uitsluitend een gecertificeerd verlengsnoer met een stroomsterkte die
voldoet aan de normen die in uw land van kracht zijn. Een gecertificeerd verlengsnoer met een lagere stroomsterkte kan oververhit raken. Let erop dat niemand over het snoer of het stopcontact struikelt.
LET OP
Haal altijd de stekker
uit het stopcontact
of schakel de
stroomschakelaar
uit voordat u het
apparaat reinigt.
- Als het netsnoer beschadigd is, moet het door de fabrikant, de klantendienst of een persoon met vergelijkbare kwalificaties worden vervangen om elk risico te vermijden.
- Elke herstelling dient uitgevoerd te worden door de klantendienst of vergelijkbaar bevoegde personen.
- Alle elektriciteitswerken die vereist zijn in het kader van de installatie van het toestel dienen uitgevoerd te worden door een bekwame elektricien of een bevoegde persoon.
- Schakel het toestel uit en trek de stekker uit het stopcontact wanneer u het niet gebruikt.
- Gebruik het toestel niet in de buurt van ontvlambare materialen.
- Gebruik het toestel niet met andere accessoires dan degene die met het toestel meegeleverd worden.
- Dit toestel mag gebruikt worden door kinderen jonger dan 8 jaar en door personen met een lichamelijke, fysieke of mentale beperking, of zonder ervaring of de nodige kennis, mits ze onder toezicht staan of instructies gekregen hebben betreffende het veilige gebruik van het toestel en de gevaren inherent aan dit gebruik begrepen hebben.
- Kinderen mogen niet met het toestel spelen. De reiniging en het onderhoud van het toestel mogen niet uitgevoerd worden door kinderen wanneer zij niet begeleid worden.
- Houd kinderen steeds in de gaten, zodat ze niet met dit toestel kunnen spelen.
- Dit toestel is geen speelgoed. Wees bijzonder oplettend wanneer u het toestel gebruikt in het bijzijn van kinderen of huisdieren.
- Reinig het toestel nooit met ontvlambare vloeistoffen.
- De dampen kunnen leiden tot brand of ontploffing.
- Bewaar en gebruik geen benzine, dampen of brandbare vloeistoffen in de buurt van dit toestel. De dampen kunnen leiden tot brand of ontploffing.
Dit apparaat is bedoeld voor gebruik in huishoudelijke en andere vergelijkbare toepassingen, zoals:
- keukenhoeken voor winkelpersoneel, kantoren en andere professionele omgevingen
- boerderijen
- gebruik door klanten in hotels, motels en andere verblijfsomgevingen
- omgevingen van het type bed and breakfast.
- Tijdens het reinigen of herstellen van het product mag het toestel niet onder stroom staan. Hiervoor haalt u de stekker uit het stopcontact.
- Om brandgevaar, elektrocutie of andere blessures te voorkomen, mag het voedingssnoer of de stekker nooit in water of een ander vloeistof gedompeld worden.
- Reinig de dampkap en de filter regelmatig, om ervoor te zorgen dat ze goed en doeltreffend blijven werken.
- Volg tijdens het reinigen nauwgezet de instructies in deze gids, om brandgevaar te voorkomen.
- Zorg ervoor dat de ruimte waarin de dampkap zich bevindt correct verlucht is, met luchtopeningen, vooral wanneer in dezelfde ruimte tegelijkertijd ook toestellen op gas of andere brandstoffen gebruikt worden.
- De aangezogen lucht mag in geen geval afgevoerd worden in een luchtstroom die gas of andere brandstoffen bevat.
- Volg de van kracht zijnde voorschriften inzake luchtafvoer.
- Flambeer geen voedingsmiddelen onder de dampkap.
OPGELET
Bepaalde toegankelijke delen van het toestel, evenals die van kooktoestellen die tegelijk gebruikt worden, kunnen heet worden.
Risico op elektrocutie: sluit het toestel enkel aan op een stopcontact met een correcte aarding. Vraag in geval van twijfel raad aan een gekwalificeerde elektricien.
- Het niet-naleven van deze instructies leidt tot brand- of elektrocutiegevaar en kan tot de dood tot gevolg hebben.
- De minimale afstand tussen de kookplaat en de dampkap moet 65 cm bedragen (zie de installatie-instructies in deze gids).
- Installeer de uitgang van de buis bij voorkeur niet in de richting van de wind, om te voorkomen dat de lucht terugstroomt.
- Maak de elementen van de uitgang van de buis goed vast.
- Met het oog op een goede luchtafvoer mag de buis niet te veel bochten bevatten.
- Kinderen jonger dan drie moeten uit de buurt van het apparaat worden gehouden, tenzij ze constant worden gecontroleerd.
- Raadpleeg de volgende paragrafen voor informatie over installatie, hantering, onderhoud, lampvervanging (indien van toepassing), schoonmaken en verwijderen van het apparaat instructies.

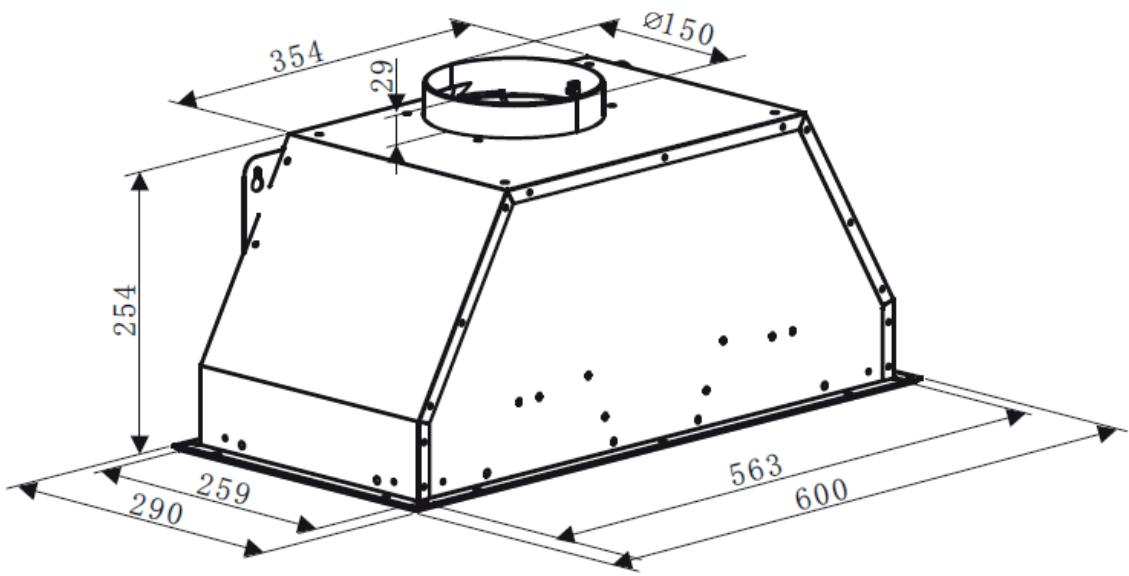

Beschrijving van de dampkap
Meegeleverde accessoires
| 10 | schroef (4 mm x 18 mm) |
| 2 | schroef(4 mm x 30 mm) |
| 4 | schroef(4 mm x 35 mm) |
| 4 | schroef (4 mm x 8 mm) |
| 2 | Rubberen deuvels |
| 8 | zeehonden |
| 4 | noten M4 |
| 1 | Linker muurbeugel |
| 1 | Rechter muurbeugel |
Technische specificaties
Productblad Metingen uitgevoerd volgens de Europese regels N° 65/2014 & 66/2014 van de Europese Commissie en de norm EN 61591.
| symbol | waarde | eenheid |
| Mark | | Valberg | |
| Model identificatie | | BIH 60 + X 302C | |
| Productcode | | 956702 | |
| Jaarlijks energieverbruik | AEChood | 46.3 | kWh / a |
| Energie-efficiëntieklasse | | A | |
| Fluidodynamische efficiëntie | FDEhood | 30.8 | |
| Klasse van fluidodynamische efficiëntie | | A | |
| Lichtopbrengst | LEhood | 31.7 | lux / Watt |
| Lichtefficiëntieklasse | | A | |
| Filterefficiëntie van vetten | GFEhood | 76.9 | % |
| Filtratie-efficiëntieklasse van vetten | | C | |
| Luchtstroom bij minimale snelheid tijdens normale werking | | 352.7 | m3 / h |
| Luchtstroom bij maximale snelheid tijdens normale werking | | 609 | m3 / h |
| Geluidsniveau bij minimale snelheid bij normale werking | lwa | 66 | dB (A) |
| Geluidsniveau bij maximale snelheid bij normale werking | lwa | 73 | dB (A) |
| Elektriciteitsverbruik gemeten in "stop" -modus | Ps | 0,49 | w |
Technische documentatie en aanvullende informatie
| Electro-Depot, 1 Route de Vendeville, 59155 Faches-Thumesnil (Frankrijk) | symbol | waarde | eenheid |
| Energie-efficiëntie-index | EEIhood | 52.5 | |
| Groeifactor in de tijd | f | 0.9 | |
| Luchtstroom gemeten op het punt van maximale opbrengst | QBEP | 308.7 | m3 / h |
| Luchtdruk gemeten op het punt van maximale efficiëntie | PBEP | 451 | Pa |
| Input elektrisch vermogen gemeten op het punt van maximale efficiëntie | Wbep | 125.5 | w |
| Gemiddelde verlichting van het verlichtingssysteem op het kookoppervlak | Emiddle | 222 | lux |
| Nominaal vermogen van het verlichtingssysteem | WI | 7 | w |
| Maximale luchtstroom | Qmax | 611.6 | m3 / h |
| Technische kenmerken | symbol | waarde | eenheid |
| Nominale spanning | | 220-240 | V |
| Aard van de stroom | | ~ | |
| Toegewezen frequentie | | 50 | hz |
| Klasse elektrische beveiliging | | 1 | |
| Type verlichting | | GU10 LED | |
| Verlichtingskracht | | 2 × 3 | w |
| Door de gebruiker vervangbare verlichting | | Ja | |
| Motorvermogen | | 230 | w |
| Totaal vermogen toegewezen | | 236 | w |
| Netto gewicht | | 8 | kg |
Tips voor muurinstallatie

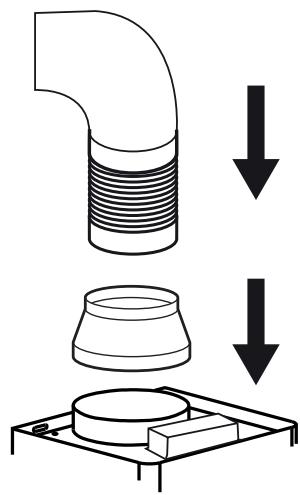

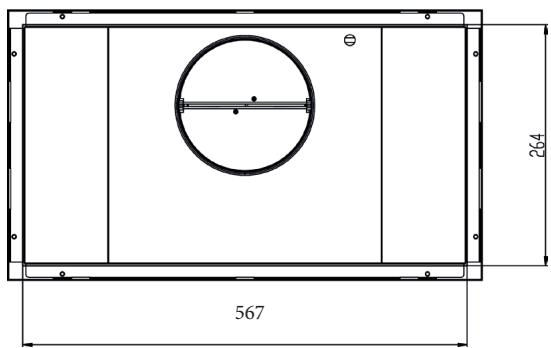

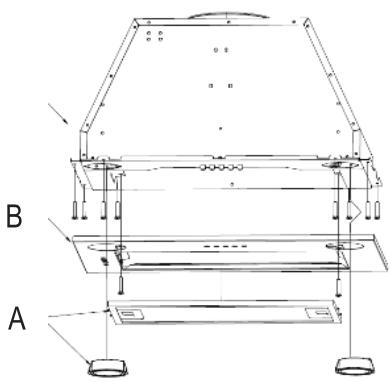

Voorbereiding van de installatie
1) Verwijder de metalen vetfilter (A). 2) Maak een opening onderaan in uw keukenmeubel. Volg hierbij nauwgezet de in het onderstaande schema aangegeven afmetingen:
3) Boor een gat in het meubel voor de elektriciteitskabel van het toestel. Verwijder de schroeven die de kader (B) van de ventilator op de dampkap bevestigen. Verwijder daarna de 2 lampen. Controleer of de 2 clips op beide zijkanten van de dampkap geschikt zijn voor de dikte van het oppervlak waarop de dampkap gemonteerd zal worden. Als dat niet het geval is, regelt u ze bij aan de hand van de schroeven. 4) Til de dampkap op tot bij de opening die u hebt gemaakt tijdens stap 2. Steek vervolgens de elektriciteitskabel door het gat dat u geboord hebt tijdens stap 3.
Belangrijke opmerking: sluit de kabel in dit stadium nog niet aan op het elektriciteitsnet.
5) Breng de volledige dampkap aan in de opening die u hebt gemaakt tijdens stap 2. Als u de dampkap wilt aansluiten op een externe leiding brengt u de buis van de leiding aan op het aansluitingsstuk van de dampkap.
- Terwijl iemand de dampkap vasthoudt, draait iemand anders de steunschroeven volledig in het keukenmeubel, door de gaten op de externe behuizing van de dampkap. Breng vervolgens de kader (B) van de ventilator opnieuw aan door de 2 schroeven aan te draaien. Draai daarna de 2 lampen opnieuw aan.
6) Breng de vetfilter opnieuw aan.
Installatie zonder opening naar buiten
Filterversie
Om de dampkap van de afzuigversie naar de filterversie om te bouwen, vraag uw dealer om actieve koolstoffilters.
Installeer de actieve koolstoffilter (cassette)
- Controleer of de diameter van de actieve koolstoffilter overeenkomt met die van de evacuatieuitlaat.
- Verwijder indien nodig de eerder geïnstalleerde diameter-adapter.
- Plaats de actieve koolstoffilter op de evacuatieuitlaat en zet hem vast door hem tegen de klok in te draaien.

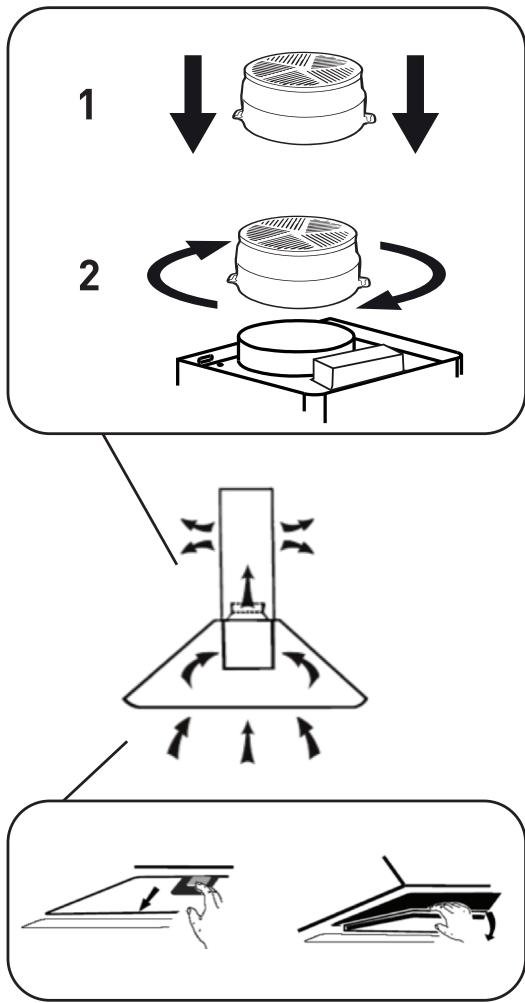

Installeer de actieve koolstoffilter (uit te snijden)
- Om de actieve koolfilter te installeren, moet de metalen filter van tevoren worden verwijderd.
- Om de metalen filter te openen, drukt u op het slot en trekt u de filter naar beneden.
- Plaats de vooraf uitgesneden filter boven de metalen filter.
- Houd hem in positie met behulp van metalen stangen (geleverd volgens het model).
- Plaats de metalen filter terug in de oorspronkelijke positie.
Controleer dat de filter goed vastgemaakt is. Zo niet kan hij loskomen, hetgeen risico's met zich meebrengt.
De installatie van een koolstoffilter vermindert het afzuigvermogen van de dampkap.
Gebruiksinstructies
Bedieningspaneel
Deze sleutel wordt gebruikt om ventilatie te starten en te stoppen.
Met deze toets schakelt u de kap in of uit.
Met deze sleutel kunt u kiezen tussen de drie vermogens. Het standaardvermogen is het laagste en op het display verschijnt [1]. Druk een tweede keer voor gemiddelde zuigkracht [2], een derde keer voor maximale kracht [3]. Druk nog een laatste keer om te beginnen vanaf het laagste niveau.
Druk op deze knop om een aspiratie te activeren die gedurende 9 minuten is geprogrammeerd.
Opmerking: de timerfunctie heeft geen invloed op de verlichting.
Onderhoud en reiniging van het toestel
Alvorens de dampkap te onderhouden of te reinigen schakelt u de dampkap uit en haalt u de stekker uit het stopcontact.
Dagelijkse reiniging
Om het toestel te reinigen gebruikt u een zachte doek gedrenkt in lauw water met een beetje zeep of gemengd met een onderhoudsproduct. Gebruik in geen geval staalwol, bijtende chemische producten of harde borstels.
Maandelijkse reiniging van de vetfilter
Belangrijke opmerking: door de filter een keer per maand te reinigen voorkomt u brandgevaar.
Het door deze filter opgevangen vet en stof heeft een rechtstreekse invloed op de werking van de dampkap. Daarom is het belangrijk om hem regelmatig te reinigen met een reinigingsproduct voor huishoudtoestellen. Deze opgestapelde vetresten zijn immers potentieel ontvlambaar.
Jaarlijkse vervanging van de actieve koolstoffilter (niet inbegrepen)
Deze filter die geuren opvangt mag enkel geïnstalleerd worden op dampkapmodellen met luchtfiltering (d.w.z. zonder afvoer naar buiten). Hij moet minstens een keer per jaar vervangen worden, naargelang de gebruiksfrequentie van de dampkap.

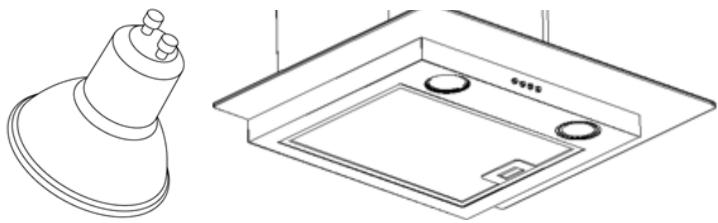

Vervanging van de lampen:
- Schakel het apparaat uit en trek eerst de stekker uit.
- Wacht tot de gloeilamp is afgekoeld voordat u hem vervangt.
- Neem het aluminium filter en schroef de lamp uit de binnenkant van de afzuigkap.
- Vervang door hetzelfde type lamp (GU10 - 220-240V~ - max. 3 W).
- ILCOS D-code voor deze lamp is: DR-3/65 / 1B-H-GU10-46 / 50.
Probleemoplossingsgids
| Problemen | Oorzaken | Oplossingen |
| Het licht van de dampkap gaat aan, maar de ventilatie werkt niet. | De schroeven van de ventilator zijn geblokkeerd.De motor is beschadigd. | Schakel de dampkap uit en laat ze enkel herstellen door de klantendienst of een gekwalificeerde persoon. |
| Noch het licht noch de ventilatie werkt. | De gloeilamp is stuk. | Vervang ze door een gloeilamp met dezelfde specificaties. |
| Het voedingssnoer is niet goed aangesloten. | Ontkoppel het voedingssnoer en sluit het vervolgens opnieuw aan. |
| Het toestel trilt heftig. | De schroeven van de ventilator zijn beschadigd.De motor van de ventilator staat niet goed vast. | Schakel de dampkap uit en laat ze enkel herstellen door de klantendienst of door een gekwalificeerde persoon. |
| De dampkap is niet correct vastgemaakt. | Maak ze los en controleer of de muursteun correct geïnstalleerd is. |
| Het zuigvermogen lijkt onvoldoende te zijn. | De kookplaat is te ver verwijderd van de dampkap. | Controleer dat de dampkap zich op een afstand van 65 tot 75 cm van de kookplaat bevindt en pas indien nodig de hoogte ervan aan. |
Verpakking en milieu
Afdanken van de verpakkingsmaterialen
De verpakkingsmaterialen beschermen uw toestel tegen mogelijke beschadiging tijdens het transport.
Deze materialen zijn milieuvriendelijk want ze kunnen gerecycleerd worden. Door materialen te recycleren kan op grondstoffen bespaard worden en wordt er minder afval geproduceerd.
Afdanken van uw oude toestel
SELECTIEVE INZAMELING VAN ELEKTRISCH EN ELEKTRONISCH AFVAL
Dit toestel is voorzien van het AEEA-symbool, wat betekent dat het niet bij het huishoudelijke afval gegooid mag worden op het einde van zijn levensduur, maar dat het naar een recyclagecentrum voor elektrische en elektronische huishoudtoestellen gebracht dient te worden. Wanneer u versleten huishoudtoestellen recycleert, levert
u een aanzienlijke bijdrage tot de bescherming van ons milieu.
BESCHERMING VAN HET MILIEU - RICHTLIJN 2012/19/EU
Wanneer u versleten elektrische en elektronische apparaten recycleert, levert u een aanzienlijke bijdrage tot de bescherming van ons milieu en onze gezondheid. Dit dient echter wel te gebeuren volgens bepaalde regels en vraagt de betrokkenheid van zowel leverancier als consument.
Daarom mag uw toestel, zoals aangegeven wordt door het symbool op het kenplaatje of de verpakking, in geen geval in een openbare of private vuilnisbak voor huishoudelijk afval gegooid worden. De gebruiker heeft het recht om het toestel naar een openbaar inzamelpunt voor selectieve afvalverwerking te brengen, zodat het toestel gerecycleerd of opnieuw gebruikt kan worden voor andere toepassingen, conform de richtlijn.
Maak het afgedankte apparaat onmiddellijk onbruikbaar. Haal de stekker uit het stop-contact en knip het snoer af. Verwijder of maak de knip- of veersluitingen permanent onbruikbaar voordat u het apparaat afdankt. Dit voorkomt dat kinderen in het apparaat opgesloten raken, wat tot levensgevaarlijke situaties kan leiden. Bewaar uw oude toestellen steeds op een veilige plaats buiten uw huis waar kinderen er niet bijkunnen.
Bedankt!
Dit product wordt gegarandeerd voor een periode van 2 jaar vanaf de aankoopdatum*, voor elke storing die het gevolg is van een fabricagefout of het materiaal. Gebreken of schade door slechte installatie, onjuist gebruik of abnormale slijtage van het product worden niet gedekt door deze garantie.
*op vertoon van kassabon.
GARANTIEVOORWAARDEN
