CGH 60 X ATSC - Hotte VALBERG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte décorative
Marque	VALBERG
Modèle	CGH 60 X ATSC
Référence	956002
Largeur	60 cm
Classe d'efficacité énergétique	C
Consommation annuelle d'énergie	52,5 kWh/an
Débit d'air maximal	376,4 m³/h
Pression d'air maximale	162 Pa
Puissance sonore	69 dB
Éclairage	LED 2,5 W, 67 lux
Nombre de vitesses	3 + éclairage
Types d'installation	Évacuation ou recyclage
Filtre anti-graisse	Aluminium lavable (tous les 2 mois)
Filtre à charbon actif	Remplacement tous les 4 mois (optionnel)
Distance minimale de la plaque	65 cm
Alimentation électrique	220-240 V~, 50 Hz
Puissance électrique d'entrée	86,8 W
Garantie	2 ans
Type de lampe	DBS-2.5/65-H-120/33 (LED)

FOIRE AUX QUESTIONS - CGH 60 X ATSC VALBERG

Comment installer la hotte en mode évacuation ?

Pour l'installation en mode évacuation, percez les trous de fixation au mur selon les cotes indiquées dans la notice. Fixez la plaque murale, accrochez la hotte et branchez le tuyau d'évacuation à la sortie d'air. Assurez-vous que le tuyau n'est pas obstrué et que l'air est évacué vers l'extérieur. Respectez la distance minimale de 65 cm entre la hotte et la plaque de cuisson.

Quelle est la distance minimale entre la hotte et la plaque de cuisson ?

La distance minimale entre la surface de support des récipients de cuisson et la partie la plus basse de la hotte doit être de 65 cm. Cette distance est essentielle pour garantir un fonctionnement sûr et efficace.

Comment nettoyer les filtres anti-graisse ?

Les filtres anti-graisse doivent être lavés tous les 2 mois maximum. Vous pouvez les laver à la main avec un détergent liquide neutre non abrasif ou au lave-vaisselle à basse température en cycle court. Après plusieurs lavages, la couleur peut changer, mais cela n'affecte pas leur efficacité.

À quelle fréquence remplacer le filtre à charbon actif ?

Le filtre à charbon actif non régénérable doit être remplacé tous les 4 mois maximum. La durée dépend de l'utilisation de la hotte et du type de cuisson. Il est conseillé de vérifier régulièrement son état.

Comment remplacer la lampe LED ?

Avant de remplacer la lampe, mettez la hotte hors tension et débranchez-la. Retirez le filtre en aluminium et attendez que la lampe refroidisse. Remplacez-la par une lampe LED de même type (DBS-2.5/65-H-120/33, 2,5 W). Portez des gants pour éviter les blessures. Le remplacement doit être effectué par un technicien qualifié.

Que faire en cas de dysfonctionnement électrique ?

Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou une personne de qualification similaire. Ne tentez pas de réparer vous-même. Vérifiez que la prise est accessible et que le voltage correspond à celui de la plaque signalétique.

Puis-je utiliser la hotte en mode recyclage sans filtre à charbon ?

Non, en mode recyclage (sans évacuation extérieure), un filtre à charbon actif est obligatoire pour purifier l'air et absorber les odeurs. Sans ce filtre, l'air ne serait pas correctement traité. Vous pouvez acheter le filtre à charbon actif séparément.

Quelles sont les précautions de sécurité à respecter ?

Ne flambez jamais sous la hotte, surveillez les fritures pour éviter les incendies. Assurez-vous que la pièce est suffisamment ventilée si la hotte est utilisée avec des appareils à gaz. Ne touchez pas les lampes chaudes et coupez l'alimentation avant l'entretien. Les enfants de moins de 8 ans ne doivent pas utiliser l'appareil sans surveillance.

Comment utiliser les touches de commande ?

Le tableau de commande comporte une touche Marche/Arrêt (vitesse 1), une touche vitesse 2 (moyenne), une touche vitesse 3 (maximum) et une touche Éclairage pour allumer/éteindre l'éclairage. Il est conseillé de mettre la hotte en marche quelques minutes avant de cuisiner et de l'arrêter 15 minutes après.

Que faire en fin de vie de l'appareil ?

Ne jetez pas l'appareil avec les ordures ménagères. Il porte le symbole DEEE (Déchet d'Équipement Électrique et Électronique). Déposez-le dans un centre de tri local pour qu'il soit recyclé ou réutilisé conformément à la directive 2012/19/UE. Les emballages sont également à trier.

MODE D'EMPLOI CGH 60 X ATSC VALBERG

Ce produit est garanti pour une période de 2 ans à partir de la date d'achat*, contre toute défaillance resultant d'un vice de fabrication ou de matériel. Cette garantie ne couvres pas les vices ou les dommages resultant d'une mauvaise installation, d'une utilisation incorrecte ou de l'usure anormale du produit.

*sur presentation du ticket de caisse

GARANTIEVOORWAARDEN

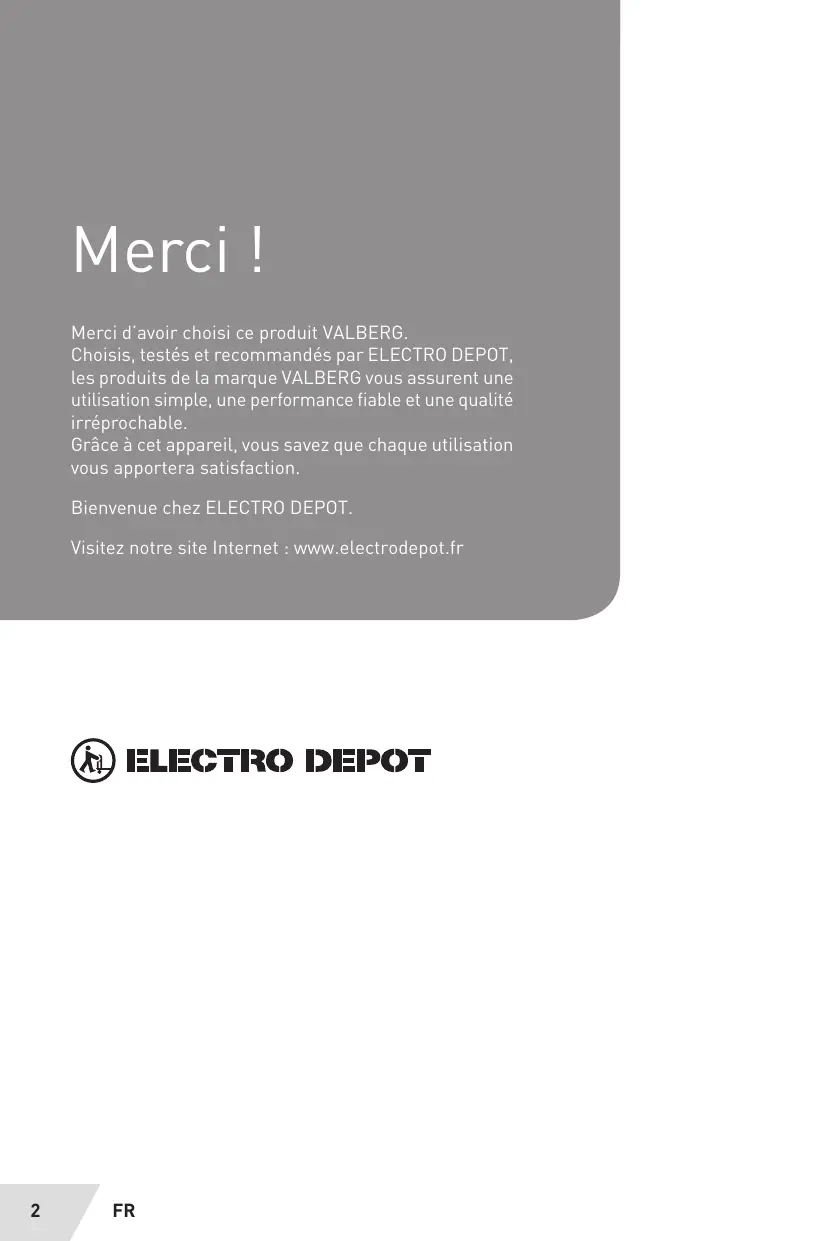

Merci d'avoir besoine ce produit VALBERG.

Choisis, testés et commandés par ELECTRO DEPOT, les produits de la marque VALBERG vous assurent une utilisation simple, une performance fiable et une qualité irréprochable.

Grêce à cet apparéil, vous savez que chaque utilisation vous apportera satisfaction.

Bienvenue chez ELECTRO DEPOT.

Visitez notre site Internet: www.electrodepot.fr

ELECTRO DEPOT

A	Avant d'utiliser l'appareil	4	Consignes de sécurité
B	Utilisation de l'appareil	6	Caracteristiques
		7	Utilisation prévue
		7	Installation
		8	Utilisation
C	Nettoyage et entretien	9	Nettoyage et entretien
D	Mise au rebut	10	Mise au rebut de votre ancien apparéil

Consignes de sécurité

VEUILLEZ LIRE ATTENTIVEMENT LES INSTRUCTIONS AVANT D'UTILISER L'APPAREIL ET CONSERVEZ-LES POUR POUVOIR LES CONSULTER LORSQUE VOUS EN AUREZ BESOIN.

• Attention : si, dans la même piece, vous utilisez simultanément la hotte à évacuation avec un brûleur ou une cheminée alimentés par une énergie autre que l'électricité, vous risquez de creator un problème « d'inversion de flux »
• Dans ce cas, la hotte aspire l'air nécessaire à la combustion. La dépression dans le local ne doit pas dépasser les 4 Pa (4x10-5 bar). Pour un fonctionnement en toute sécurité, n'oubliez pas de prévoir une ventilation suffisante du local. Pour l'évacuation vers l'extérieur, veuillez vous reférer aux dispositions en vigueur dans notre pays.

Avant de brancher la hotte au réseau de distribution électrique :

• Lisez'les données reportées sur la plaquette

d'identification (apposée à l'intérieur de la hotte) pour vérifier si le voltage et la puissance correspondant à ceux du réseau. Contrôlez aussi si la prise est adap-tée.

• En cas de doutes, contactez un électricien qualifié.
• Si le cable d'alimentation est endommagé, il doit être remplace par le fabricant, son service après vente ou des personnes de qualification similaire afin d'éviter un danger.
• Raccordez le dispositif au secteur à l'aide d'une prise à fusible 3 A ou aux 2 fils du diphase protégés par un fusible 3 A.

ATTENTION! Dans certaines circonstances, les apparueils électroménagers peuvent être dangereux :

• N'essayez pas de contrôle l'état des filtrés quand la hotte est en marche.
• Ne touchez jamais les lampes et les zones adjacentes pendant que l'éclairage est en utilisation prolongée, ni immédiatement après.
• Il'est absolument interdite de flamber des alimentés sous la hotte.
• Evitez les flammes : elles sont dangereuses pour les filtres et risquent de provoquer un incendie.

Surveillez constament les fritures pour eviter que l'huile surchauffee prenne feu.
- Avant de procéder à toute opération d'entretien, coupez l'alimentation électrique de la hotte.
- Cét apparéil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ilts (si elles) sont correctement surveillée(e)s ou si des instructions relatives à l'utilisation de l' apparéil en toute sécurité leur ont été données et si les risques encourus ont été approhendés. Les enfants ne doivent pas journer avec l' apparéil. Le nettoyage et l'entretien par l'usager ne doit pas être effectuels par des enfants sans surveillance.
- Lorsque la hotte est utilisée en présence d'apparils utilisant du gaz ou d'autres combustibles, la pierce doit être correctement ventilée.
- Si le nettoyage n'est pas réalisé conformément aux instructions, un incendie peut se déclarer.
- Une ventilation adequate de

la pièce devra être apporté quand la hotte est utilisée en même temps que des apparêils utilisant du gaz ou autres combustibles (non applicables aux apparêils qui déchangent de l'air à l'arrête de la pièce).

• L'air ne doit pas'être dé-chargé dans un conduit utilisé pour l'épuisement de vapeur d'appareils à gaz ou autres combustibles (non applicable pour les appareils qui déchargent seulement de l'air à l'arrière de la pierce).
• ATTENTION : les parties accessibles peuvent être chaudes lorsque quand il est utilisé avec des apparreils de cuisine.
• Les réglementations concernant l'évacuation de l'air doivent être respectées.
• En ce qui concerne les informations pour l'installation et le remplacement des lampes, reféréz-vous au paragraphe ci-après de la notice.

• Nous déclinons toute responsabilité pour les événuels dégats provoqués par l'inobservation des instructions susmentionnées.

• Pour raison de sécurité, utilisez seulement des vis de même dimensions que celles indiquées.

• Avertissement : Ne pas suivre les instructions pour l'installation des vis ou/dispositifs de fixation peut entrainer des dangerexéctriques.

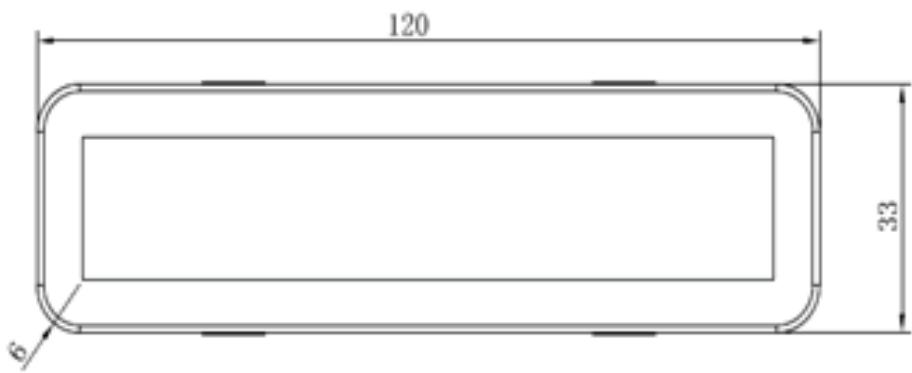

• Utilisez une lampe de type DBS-2.5/65-H-120/33
• Modules LED, à ballast intégré
• Puissance électrique maximal: 2.5 W
• Plagedetension:220-240V\~
• Dimensions : 120mm(L) × 33mm

Caracteristiques

Nom du fournisseur ou marque	VALBERG
Référence du modele établie par le fournisseur	956002
Consommation d'énergie annuelle	AEChood	52,5 kWh/a
Classe d'efficacité energétique	C
Efficacité fluidodymanique	FDEhood	11,3
Indice d'efficacité energétique	EEIhood	81,5
Mesure du débit d'air au meilleur point de rendement	QBEP	217,2 m³/h
Mesure de la pression de l'air au meilleur point de rendement	PBEP	162 Pa
Débit d'air max.	Qmax	376,4 m³/h
Mesure de la puissance électrique d'entrée au meilleur point de rendement	WBEP	86,8 W
Puisance nominale du système d'éclairage	WL	2,5 W
Illumination moyenne du système d'éclairage sur la surface de cuisson	Emiddle	67 lux
Mesure de la consommation électrique en mode « veille »	PS	- W
Consummation d'énergie en mode « arrêt »	PO	0 W
Puisance sonore	LWA	69 dB

Utilisation prévue

L'appareil a ete concu pour etre utilise en mode aspiration (evacuation de l'air a l'extérieur) ou en mode filtration (retour de I'air a I'intérieur).

Installation

ATTENTION

Le montage et le raccordement electrique doivent être effectués par du personnel spécialisé.
Utilisez des gants de protection avant de procéderaux opérations demontage.

Raccordement electrique

• Vérifiez que la prise reste accessible après l'installation de l'appareil. Si l'appareil est équipé d'un cordon dépourvu de fiche, il faudra intercaler, entre le secteur et l'appareil, un interrupteur omnipolaire ayant une distance d'ouverture des contacts d'au moins 3 mm, dimensionné à la charge et conforme à la règlementation applicable en la matière.

Voici comment réaliser le raccordement au réseau électrique :

MARRON = L ligne
BLEU = N neutrte

La distance minimale entre la surface de support des recipients de cuisson sur le dispositif de cuisson et la partie la plus basse de la hotte pour cuisine doit etre de 65 cm.

• S'il faut utiliser un tuyau de connexion composé de deux parties ou plus, la partie supérieure doit être à l'extérieur de cette inférieure. Ne pas relier le tuyau d'échéppement de la hotte à un conduit dans lequel circule de l'air chaud ou employé pour evacuer les fumées des apparèils alimentés par une énergie différente de cette électricité.
• S'il s'agit d'une hotte aspirante, il faudra prévoir une ouverture pour l'évacuation de l'air.
• Nous conseillons d'utiliser un tuyau d'évacuation de l'air de même diamètre que l'orifice de sortie de l'air. L'utilisation d'une réduction risque de diminuer les prestations du produit et d'augmenter le niveau sonore.

Attention! Si le vitrage décoratif de l'appareil n'est pas monté de série, avant derialde l'installation, il faut effectuer les opérations indiquées dans la figure 4, étape 1.

1. Sortir le corps de hotte e le verre de leur emballage et les poser horizontally sur un plan sûr.
2. Prendre le verre et le positionner sur le corps de hotte
3. Fixez le verre sur la hotte à l'aide de 4 joints en caoutchouc, 4 rondelles et 4 x vis M4*20 mm.

Version aspirante

2Avec ce genre d'installation, l'appareil evacue les vapeurs a l'extérieur a travers une paroi périmétrale ou une canalisation déjà existante.

Fixation murale

3 Exécuter les troux 1,2 et 3 en respectant les cotes indiquées.

Fixer l'appareil au mur et l'aligner dans la position horizontale avec les éléments suspendus.

Version recyclage

Pour transformer la hotte de la version évacuation en version recyclage, demandez à votre vendeur des filtres à charbon actif.

Installes le filtré à charbon actif

Pour installer le filtrre à charbon actif, le filtrtre en aluminium doit être préalablement retire.
Ouvrez la grille, appuyez sur le dispositif de verrouillage, puis tirez le filtrer vers le bas.
- Placez le filtré à charbon actif dans l'appareil, puis fixez-le en le tournant dans le sens inverse des aiguilles d'une montre.
- Replacez la grille dans sa position initiale.
Il est conseilé demettre la hotte en service quelques minutes avant de commencer à cuisiner. De même, il est conseilé de l'arrêter 15 minutes après avoir terminé la cuisson pour éliminer au maximum les odeurs et évacuer l'air vicié.

3 1. Insérez les chevilles murales dans les trouss, puis fixez la plaque sur le mur à l'aide de 2 vis (M4*40 mm).

1. Insérez les chevilles murales dans les trouss, puis accrochez la hotte à l'aide de deux vis (M4*30 mm).

2. Insérez 2 chevilles murales dans les trous.

3. Remarque : utilisez la plaque pour fixer la cheminée.
   Étapes 2 et 3

4. Fixez la sortie à l'aide de 2 vis (M4^*8mm)

5. Insérez le tuyau extensible dans la sortie.

Fixez solidement le tuyau à la sortie à l'aide d'une attache de cable.
6 Insérez la cheminée interne (A) dans la cheminée externe (B).
Accrochez l'appareil sur les vis. En-suite, ouvre les filtres en aluminium, fixez les dispositifs de verrouillage de sécurité dans la hotte à l'aide de 2 vis (M4^30mm)
8 Soulevez la cheminée pour la poser sur la plaque ; fixez la cheminée sur la plaque à l'aide de 2 vis (M48 mm).

Utilisation

Tableau de commande

10 Marche/Arrêt 0 Touche première vitesse

Vitesse minimale.

Touché deuxième vitesse

Vitesse moyenne.

Touché troisième vitesse

Vitesse maximum.

Touche ECLAIRAGE

Allume et eteint linstallation de I'ecclairage.

Nettoyage et entretien

Le bon fonctionnement de la hotte dépend de la fréquence des opérations d'entretien et, plus particulièrement, de l'entretien du filtré anti-graisse et du filtré à charbon actif.
Le filtrte anti-graisse à pour role de retenir les particules grasses en suspension dans l'air. Par conséquent, il peut se boucher en un temps qui varie en fonction de l'utilisation de l'appareil.
Pour prévenir le risque d'incendie, tous les 2 mois au maximum il est nécessaire de laver les filtres anti-graisse à la main en utilisant des détergents liquides neutres non abrasifs ou dans le lave-vaisselle à température basse et en cycle court.
- Àprouss plusieurs lavages, la couleur peut changer. Ce n'est pas un motif suffisant pour demander leur remplacement.
- Les filtrres au carbone actif servent à purifier l'air qui sera rejeté dans la piece et à atténuer les odeurs générées par la cuisson.
- Les filtres à carbone actif non régénérables doivent être replacés tous les 4 mois au maximum. La saturation du carbone actif dépend de l'utilisation plus ou moins prolongée de l'appareil, du type de cuisine et de la régularité avec laquelle vous effectuez le nettoyage du filtré anti-graisse.

Nettoyez frequentlyment la hotte, tant a l'intérieur qu'a l'extérieur, en utilisant un chiffon humidifié avec de l'alcool dénaturé ou des détergents liquides neutres non abrasifs.
L'éclairage est donc pour être utilisé pendant la cuisson et non pour éclairer la piece de façon prolongée.

L'utilisation prolongée de l'éclairage réduit considérablement la durée moyenne de la lampe.

• Si l'appareil est pourvu d'une lampe de courtoisie, elle ne peut pas etre utilisé de façon prolongee pour I'éclairage général de la piece.

ATTENTION

La non-observation de ces remarques de nettoyage de la hotte et du remplacement et nettoyage des filtres entraine des risques d'incendie. Il est donc recommendé de suivre les instructions suggérées.

Remplacement de la lampe LED

• Mettez hors tension l'appareil, puis débranchez le cordon d'alimentation.
  12 Retirez le filtré en aluminium.

Patientez jusqu'au refroidissement de la lampe LED avant de proceder à son remplacement.

Remplacez-la par le même type de lampe (Lampe LED de 2,5 W).

• Veuillez porter des gants afin d'éviter des blessures éventuelles causées par les bords tranchants.
  Le remplacement de la lampe doit etre effectue EXCLUSIVEMENT par des techniciens qualifiés.

Mise au rebut de votre ancien apparéil

COLLECTE SELECTION DES DÉCHETS ÉLECTRIQUES ET ÉLECTRONIQUES

Cet appeareil comporte le symbole DEEE (Déchet d'équipement électrique et électronique) significiant qu'en fin de vie, il ne doit pas être jeté aux déchets menagers, mais déposé au centre de tri de la localité. La valorisation des déchets permet de contribuer à préserver notre environnement.

Nos emballages peuvent faire l'objet d'une consigne de tri. Pour en savoir plus : www.consignesdetri.fr

PROTECTION DE L'ENVIRONNEMENT - DIRECTIVE 2012/19/UE

Afin de préserver notre environnement et notre santé, l'élimination en fin de vie des apparciels électriques et électroniques doit se faire selon des règles bien précises et nécessite l'implication de chacun, qu'il soit fournisseur ou utilisateur.

C'est pour cette raison que votre apparéil, tel que le signale le symbole apposse sur sa plaque signalétique ou sur l'emballage, ne doit enaucun cas être jeté dans une poubelle publique ou privée destinée aux ordures menagères. L'utilisateur a le droit de déposer l' apparéil dans un lieu public de collecte générant à un tri sélectif des déchets pour être recyclé ou réutilisé pour d'autres applications, conformément à la directive.
