MC 90 5MFC T X VET - Cuisinière VALBERG - Notice d'utilisation et mode d'emploi gratuit

Marque	VALBERG
Modèle	MC 90 5MFC T X VET
Type de produit	Cuisinière mixte (gaz + électrique)
Type de cuisson	5 brûleurs gaz + four électrique
Nombre de brûleurs	5
Type de brûleurs	Gaz GPL/GN, convertibles
Matériau de la table	Acier inoxydable et émail
Four : Type	Four électrique à chaleur tournante et gril
Four : Fonctions	Chaleur tournante, gril, cuisson traditionnelle, décongélation
Alimentation électrique	230 V / 50 Hz monophasé, mise à la terre obligatoire
Alimentation gaz	GPL (butane/propane) ou gaz naturel, pression réglable
Puissance électrique (four)	Environ 2,5 kW (à vérifier sur plaque signalétique)
Dimensions (L x P x H)	90 x 60 x 85 cm (estimation)
Poids	Environ 55 kg
Couleur	Inox
Minuteur / Programmateur	Minuteur électronique avec arrêt automatique programmé
Éclairage four	Ampoule 25 W, type E14, résistante à 300 °C
Nettoyage	Manuel (émail) et catalytique (panneaux amovibles)
Sécurité	Arrêt automatique programmable, verrouillage de porte non mentionné
Conversion gaz	Possible, kit d'injecteurs fourni
Garantie	2 ans à compter de la date d'achat
Normes	Marquage CE, conforme aux directives européennes
Pays de destination	France (gaz adapté)

FOIRE AUX QUESTIONS - MC 90 5MFC T X VET VALBERG

Quel raccordement électrique pour ma cuisinière VALBERG MC 90 5MFC T X VET ?

Le raccordement électrique doit être effectué en 230 V monophasé 50 Hz avec mise à la terre obligatoire. La puissance du four est d'environ 2,5 kW. Il est recommandé d'utiliser une prise 16 A sur une ligne dédiée avec un câble 3G2,5 mm². Vérifiez la plaque signalétique pour la puissance exacte.

Comment raccorder la cuisinière au gaz ?

Le raccordement gaz doit être réalisé par un professionnel qualifié. Utilisez un tuyau flexible court (max 1,5 m) certifié. Vérifiez l'étanchéité avec de l'eau savonneuse (pas de flamme). Le tuyau doit être changé une fois par an.

Puis-je convertir la cuisinière du gaz de ville au propane ?

Oui, un kit de conversion est fourni. Remplacez les injecteurs selon le tableau fourni et réglez la flamme minimale. Cette opération doit être effectuée par un technicien agréé.

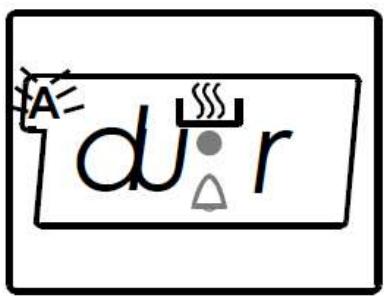

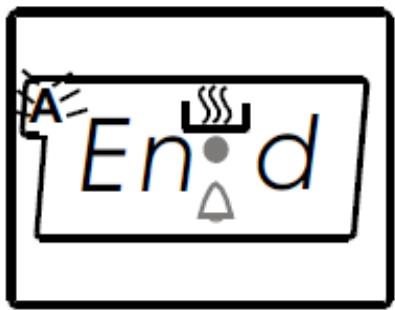

Comment régler l'heure et la minuterie ?

Pour régler l'heure, appuyez simultanément sur (+) et (-) jusqu'à ce que le symbole clignote, puis ajustez. Pour la minuterie, maintenez la touche MODE enfoncée, réglez la durée avec (+) et (-), puis attendez. Un bip retentit à la fin.

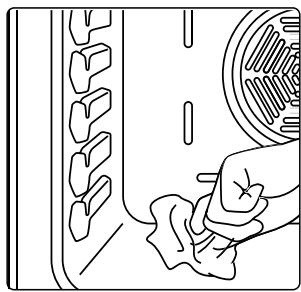

Comment nettoyer le four ?

Nettoyez l'intérieur émaillé avec un chiffon doux et de l'eau savonneuse quand le four est tiède. Séchez bien. Pour les panneaux catalytiques (si présents), chauffez le four vide à 250 °C pendant 1 heure pour brûler les graisses.

Comment changer l'ampoule du four ?

Débranchez l'appareil et laissez refroidir. Retirez la lentille de verre, dévissez l'ampoule défectueuse et remplacez-la par une ampoule E14 25 W résistante à 300 °C. Remontez la lentille.

Que faire si les brûleurs ne s'allument pas ?

Vérifiez que les pièces du brûleur (couronne, chapeau) sont bien positionnées après nettoyage. Assurez-vous que l'alimentation gaz est ouverte et que la pression est correcte. Si le problème persiste, contactez le service après-vente.

Comment installer la cuisinière ?

Placez-la à au moins 2 cm des murs, loin du réfrigérateur et des matériaux inflammables. Ajustez les pieds pour la mettre de niveau. Le raccordement gaz et électrique doit être fait par un professionnel.

Quelles sont les précautions de sécurité importantes ?

Ne laissez jamais la cuisinière sans surveillance avec de l'huile. Éloignez les enfants de moins de 8 ans. Ne rangez pas d'objets sur la table. En cas de feu de graisse, n'utilisez jamais d'eau, couvrez avec un couvercle.

Quelle est la garantie de ce produit ?

La cuisinière est garantie 2 ans contre tout vice de fabrication, sur présentation du ticket de caisse. La garantie ne couvre pas les dommages dus à une mauvaise installation ou utilisation.

MODE D'EMPLOI MC 90 5MFC T X VET VALBERG

Cuisinière autoportante combinée

MC 90 5MFCT X VET

GUIDE D'UTILISATION

HANDLEIDING

Merci d'avoir choisi ce produit VALBERG. Choisis, testés et recommandés par ELECTRO DEPOT, les produits de la marque VALBERG sont synonymes d'utilisation simple, de performances fiables et de qualité irréprochable. Grâce à cet appareil, vous savez que chaque utilisation vous apportera satisfaction.

Bienvenue chez ELECTRO DEPOT.

Consultez notre site Internet: www.electrodepot.fr

ELECTRO DEPOT

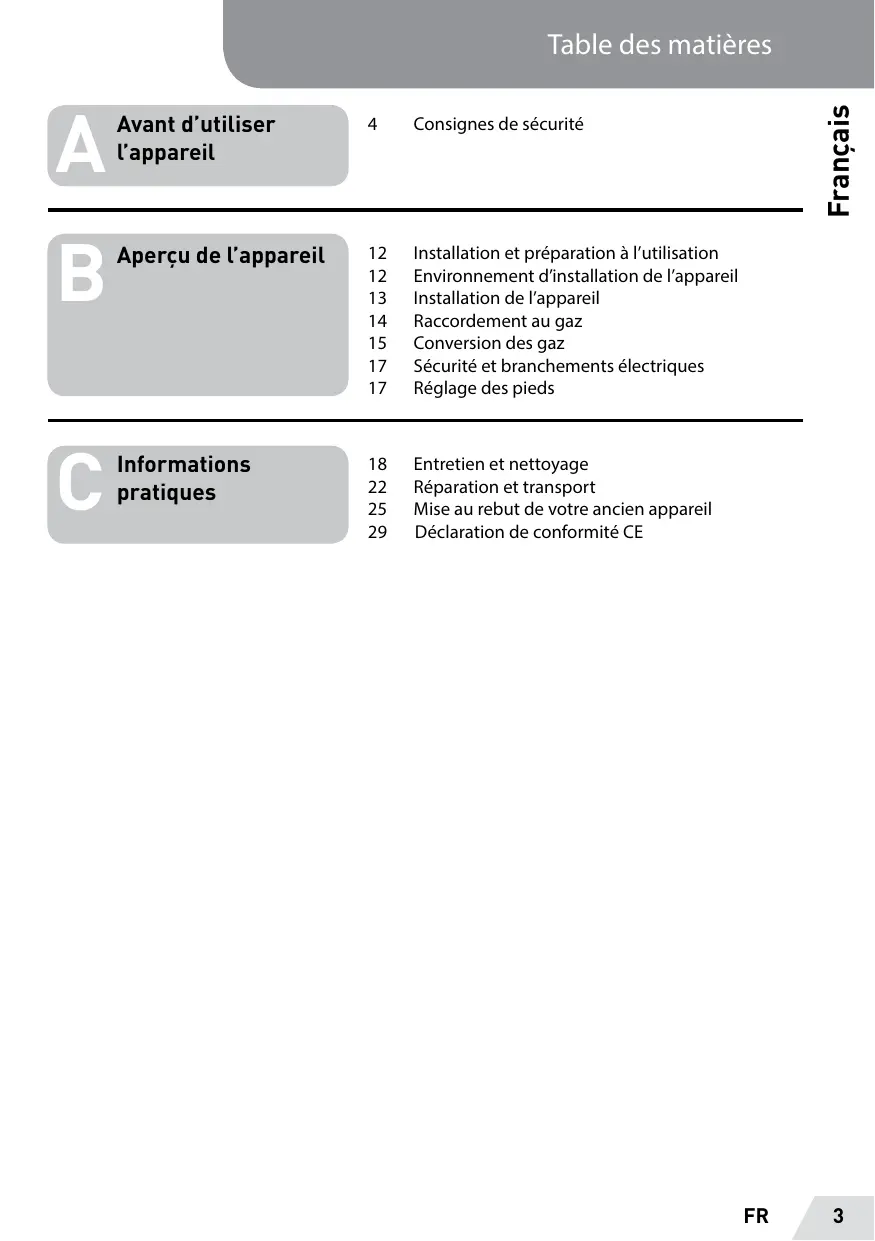

Avant d'utiliser l'appareil

Consignes de sécurité

Aperçu de l'appareil

Installation et préparation à l'utilisation Environnement d'installation de l'appareil Installation de l'appareil Raccordement au gaz Conversion des gaz Sécurité et branchements électriques Réglage des pieds

Informations pratiques

Entretien et nettoyage Réparation et transport Mise au rebut de votre ancien appareil Déclaration de conformité CE

Notre objectif est de vous offrir des produits de qualité supérieure qui sont au-delà de vos attentes. C'est pourquoi nous les fabriquons dans des infrastructures modernes dont la qualité a été testée avec soin.

Ce manuel contient toutes les informations nécessaires pour utiliser cet appareil conçu avec une technologie de pointe, en toute confiance et efficacité.

Avant de commencer à utiliser votre appareil, nous vous suggérons de lire ce guide qui contient tous les renseignements de base pour une installation correcte et fiable, ainsi que pour l'entretien et l'utilisation du produit.

Veuillez contacter le service agréé le plus proche pour procéder à l'installation de votre appareil.

Lisez attentivement l'intégralité de ces instructions avant d'utiliser votre appareil. Conservez le manuel dans un endroit sûr pour pouvoir le consulter si nécessaire.

Ce manuel concerne plusieurs modèles. Il est possible que votre appareil ne dispose pas de toutes les fonctions mentionnées dans ce manuel. Veuillez prêter attention aux paragraphes signalés par des images dans le manuel.

Consignes de sécurité

• Cet appareil peut être utilisé par les enfants âgés de plus de 8 ans et les personnes ayant des capacités physiques, sensorielles ou mentales réduites, ou par des personnes ne possédant pas l'expérience ou les connaissances requises, à condition qu'ils aient reçu des instructions sur les conditions d'utilisation de l'appareil en toute sécurité et qu'ils comprennent les risques auxquels ils s'exposent. Les enfants doivent être surveillés afin de vous assurer qu'ils ne jouent pas avec cet appareil. Les opérations de nettoyage et d'entretien ne doivent pas

être effectuées par des enfants sans surveillance.

AVERTISSEMENTS :

• Le présent appareil, tout comme ses pièces accessibles, peuvent s'échauffer au cours de l'utilisation. Il est conseillé de faire attention de ne pas toucher aux éléments chauffants. Les enfants âgés de moins de 8 ans doivent être tenus à l'écart de l'appareil, à moins d'être surveillés en permanence.
• Une cuisson avec de la graisse ou de l'huile laissée sans surveillance sur une plaque peut s'avérer dangereuse

et provoquer un incendie. N'essayez JAMAIS d'éteindre un incendie avec de l'eau. Éteignez plutôt l'appareil et couvrez les flammes, par exemple avec un couvercle ou une couverture d'extinction.

• Risque d'incendie : Ne rangez pas d'objets sur les surfaces de cuisson.
• Si la surface présente des fissures, éteignez l'appareil pour éviter un choc électrique.

Pour les tables de cuisson dotées d'un couvercle, tout déversement doit être retiré du couvercle avant de l'ouvrir. En outre, laissez la surface de la table de cuisson refroidir avant de fermer le couvercle.

L'appareil n'a pas été fabriqué pour être utilisé au moyen d'une minuterie externe ou d'un système de télécommande distinct.

• Pour éviter que l'appareil ne bascule, utilisez des supports de stabilisation (pour plus

de détails à ce sujet, référez-vous au guide du kit antibasculement).

• L'appareil chauffe lorsqu'il est en marche. Il est conseillé de faire attention de ne pas toucher aux éléments chauffants qui se trouvent dans le four.
• Pendant l'utilisation, les poignées peuvent devenir chaudes.
• Évitez d'utiliser des nettoyants fortement corrosifs ou des objets métalliques pointus pour nettoyer la vitre de la porte du four et les autres surfaces, car ils peuvent rayer et endommager la surface, ou briser la vitre.
• Évitez d'utiliser des nettoyeurs à vapeur pour laver l'appareil.

Assurez-vous que l'appareil est éteint avant de procéder au remplacement de l'ampoule, afin d'éviter un éventuel choc électrique.

• Les parties accessibles peuvent s'avérer chaudes pendant le fonctionnement de la cuisinière ou du gril.

Tenez les petits enfants hors de portée.

• La fabrication de votre appareil obéit à toutes les normes et réglementations applicables dans votre localité et sur le plan international.
• Les travaux d'entretien et de réparation doivent être effectués uniquement par des techniciens agréés. Les travaux d'installation ou de réparation qui sont effectués par des techniciens non qualifiés peuvent vous mettre en danger. Il est dangereux d'altérer ou de modifier les spécifications de l'appareil de quelque façon que ce soit.
• Avant de procéder à l'installation, vérifiez si les conditions de distribution locales (nature et pression du gaz ou tension et fréquence électriques) et les caractéristiques de l'appareil sont compatibles. Les caractéristiques de cet appareil figurent sur la plaque signalétique.

ATTENTION

Cet appareil a été conçu uniquement pour cuire des aliments. Il a également été fabriqué exclusivement pour être utilisé à des fins domestiques, et ne peut par conséquent être utilisé ni à titre commercial, ni à titre industriel.

N'essayez pas de soulever ou de déplacer l'appareil en tirant sur les poignées de la porte.

• Le présent appareil n'est pas relié à un dispositif d'évacuation des produits combustibles. Il doit être installé et raccordé conformément aux règles d'installation en vigueur. Une attention particulière doit être accordée aux exigences requises en matière de ventilation.
• Si le brûleur ne s'est pas allumé au bout de 15 secondes, arrêtez l'appareil, ouvrez la porte et/ou attendez au moins une minute avant d'essayer de le rallumer.
• Ces instructions ne sont valables que si le symbole de votre pays figure sur l'appareil. Si le symbole de votre pays ne figure pas sur l'appareil, référez-vous à la notice technique qui fournit les instructions nécessaires concernant l'adaptation de l'appareil aux conditions d'utilisation dans votre pays. Toutes les mesures de sécurité possibles ont été prises pour garantir votre sécurité. Étant donné la fragilité de la

vitre, faites attention lors du nettoyage, afin d'éviter toutes rayures. Évitez de provoquer des chocs sur la vitre avec des accessoires.

Assurez-vous que le cordon d'alimentation n'est pas coincé lors de l'installation. Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant, son agent de maintenance agréé ou des personnes qualifiées, pour éviter tout danger. - Quand la porte du four est ouverte, ne laissez pas les enfants grimper ou s'asseoir sur la porte.

Avertissements pour l'installation

• Ne mettez pas l'appareil en service tant qu'il n'est pas complètement installé.
• L'appareil doit être installé et mis en marche pour la première fois par un technicien agréé. Le fabricant n'est pas responsable des dommages causés par un mauvais emplacement ou une mauvaise installation réalisée

par une personne non agréée.

• Après avoir déballé votre appareil, vérifiez soigneusement qu'il n'a pas été endommagé pendant le transport. Si vous remarquez un défaut sur l'appareil, ne l'utilisez pas et contactez immédiatement le service d'entretien agréé. Les matériaux utilisés dans la fabrication de l'emballage (nylon, agrafes, styromousse, etc.) étant susceptibles de nuire à la santé des enfants, n'oubliez pas d'éloigner immédiatement les emballages.
• Protégez votre appareil contre les conditions atmosphériques. Ne l'exposez pas à des conditions telles que le soleil, la pluie, la neige, etc.
• Les matériaux adjacents à l'appareil (boîtier) doivent être capables de supporter une température minimale de 100 °C.

Au cours de l'utilisation

• Quand vous utilisez le four pour la première fois,

une odeur se dégage des matériaux d'isolation et des éléments chauffants. Pour cette raison, avant d'utiliser votre four, faites-le fonctionner à la température maximale pendant 45 minutes. Vous devez aérer correctement la pièce où votre appareil est utilisé.

• Au cours de l'utilisation, les surfaces externes et internes du four s'échauffent. En ouvrant la porte de votre four, tenez-vous à l'écart, de façon à éviter la vapeur chaude qui s'en échappe. Ces vapeurs pourraient vous brûler.
• Ne placez pas des matériaux inflammables ou combustibles à l'intérieur ou à proximité de l'appareil lorsqu'il est en marche. Utilisez toujours des gants pour mettre des aliments dans le four et les sortir.
• Ne laissez pas la cuisinière sans surveillance lorsque vous faites chauffer des huiles liquides ou solides. Elles

peuvent s'enflammer si elles sont chauffées à l'extrême. Ne versez jamais d'eau sur des flammes générées par de l'huile. Couvrez la casserole ou la poêle avec son couvercle afin d'étouffer la flamme, puis éteignez la cuisinière.

• Placez toujours les casseroles au centre de la surface de cuisson et tournez les manches dans une position sans danger, afin qu'ils ne puissent pas être heurtés ou arrachés.
• Si vous n'avez pas l'intention d'utiliser l'appareil pendant une longue période, débranchez-le. Laissez le bouton de contrôle principal éteint. Veillez aussi à fermer le robinet de gaz lorsque vous n'utilisez pas l'appareil. Assurez-vous que les boutons de commande de l'appareil sont toujours en position « 0 » (arrêt) quand celui-ci n'est pas utilisé.
• Les plaques s'inclinent lorsqu'on les tire pour les faire sortir. Faites attention à ne pas

renverser de liquides chauds.

ATTENTION

L'utilisation d'une cuisinière à gaz s'accompagne d'une production de chaleur, d'humidité et de produits de combustion dans la pièce où l'appareil est installé. Assurez-vous que la cuisine est correctement ventilée, surtout lorsque l'appareil

est en cours d'utilisation. Gardez les ouvertures de ventilation naturelle ouvertes ou installez un appareil de ventilation mécanique (hotte mécanique).

• Une utilisation intensive prolongée de l'appareil peut nécessiter une ventilation supplémentaire, par exemple en ouvrant une fenêtre ou en utilisant une ventilation plus efficace : vous pouvez notamment augmenter le niveau de la ventilation mécanique, si vous en avez une.

ATTENTION

Les couvercles en verre peuvent se

briser sous l'effet de la chaleur.

Éteignez tous les brûleurs avant de

fermer le couvercle. Laissez la surface de la table de cuisson refroidir avant de fermer le couvercle.

• Ne posez aucun objet sur la porte ou le tiroir du four lorsque ceux-ci sont ouverts. Vous risqueriez de déséquilibrer le four ou d'en casser le couvercle.
• Ne placez aucun objet lourd ou inflammable (nylon, sacs en plastique, papier, chiffon, etc.) sur le tiroir. Cette mise en garde vaut aussi pour les ustensiles de cuisine comportant des accessoires en plastique (poignées).
• Évitez d'accrocher des serviettes, chiffons ou torchons sur l'appareil ou ses poignées.

Au cours du nettoyage et de l'entretien

• Débranchez toujours la cuisinière avant le nettoyage ou l'entretien. Vous pouvez procéder au nettoyage ou à l'entretien après avoir

débranché l'appareil ou arrêté les principaux commutateurs.

• Évitez de retarder les boutons de contrôle pendant le nettoyage du panneau de commande.

Pour un fonctionnement efficace et sûr de l'appareil, nous vous recommandons d'utiliser des pièces de rechange d'origine et de faire appel exclusivement à nos services agréés en cas de problème.

Installation et préparation à l'utilisation

Cette cuisinière est moderne, fonctionnelle et pratique, fabriquée avec les meilleures pièces et matériaux, elle saura répondre à vos besoins à tous points de vue. Vous devez lire ce manuel afin de ne rencontrer aucun problème à l'avenir et de pouvoir obtenir des résultats satisfaisants. Vous trouverez ci-après les instructions à suivre pour une installation et un entretien corrects. Elles doivent être lues en particulier par le technicien qui doit installer l'appareil.

ATTENTION

Cet appareil doit être installé par un technicien qualifié conformément aux consignes d'installation prescrites par le fabricant, à la réglementation locale en matière de construction, aux règles de l'autorité en charge du gaz, ainsi qu'aux consignes relatives au câblage électrique.

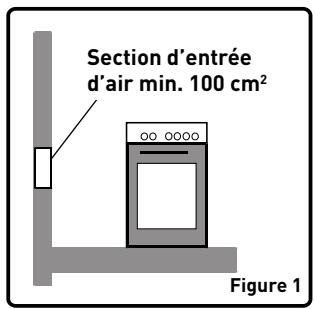

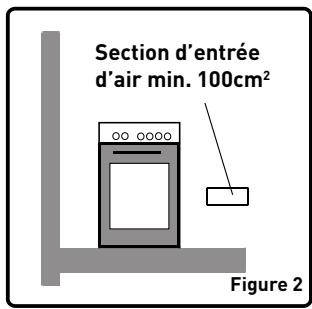

Environnement d'installation de l'appareil

• Cet appareil doit être installé et utilisé dans un endroit où il y aura toujours une ventilation.
• Pendant son fonctionnement, cette cuisinière nécessite 2 m³/h d'air par kW.
• Il doit exister une ventilation naturelle suffisante pour que le gaz puisse être utilisé dans cet environnement. Le flux d'air moyen doit entrer par les trous d'aération ouverts sur les parois ouvertes vers l'extérieur.

• Ces trous d'aération doivent avoir une section transversale d'au moins 100 cm² permettant le passage de l'air (un ou plusieurs trous d'aération peuvent être ouverts). Ce ou ces trous doivent être ouverts pour ne pas s'obstruer. Ils doivent de préférence être situés tout près du fond et à l'opposé des fumées qui s'échappent des gaz brûlés évacués. S'il s'avère impossible d'ouvrir ces ventilations à partir de l'emplacement où l'appareil est installé, l'air requis peut également être obtenu à travers la pièce voisine, pourvu que cette pièce ne soit pas une chambre à coucher ou un endroit dangereux. Dans ce cas, la « pièce voisine » doit également être aérée de la manière requise.

Évacuation des gaz brûlés

Les cuisinières à gaz émettent le gaz brûlé

directement vers l'extérieur ou à travers des hottes d'échappement branchées à une cheminée qui donne directement à l'extérieur. S'il n'est pas possible d'installer une hotte de cuisinière, installez un ventilateur électrique sur la fenêtre ou le mur ouvert vers l'extérieur. Le ventilateur électrique doit pouvoir changer 4 à 5 fois son propre volume d'air par heure dans la cuisine.

Installation de l'appareil

Il existe quelques facteurs auxquels vous devez prêter attention lors de l'installation de l'appareil. Soyez très attentif(ve) lors de l'installation de l'appareil. Tenez compte des consignes suivantes afin d'éviter tout problème et/ou toute situation dangereuse.

• La cuisinière peut être placée près d'un autre meuble, de telle façon que la hauteur du meuble ne dépasse pas la hauteur de la table de cuisson de la cuisinière. Veillez à ne pas placer la cuisinière près d'un réfrigérateur et à ce qu'il n'y ait pas de matières inflammables à proximité, comme des rideaux, des chiffons, etc., qui pourraient prendre feu rapidement.
• Le meuble proche de l'appareil doit être fabriqué avec un matériau résistant à une température de 100 °C.
• Si le meuble de cuisine est plus haut que la table de cuisson, vous devez laisser un espace d'au moins 10 cm entre leurs parois.
• Prévoyez un espace d'environ 2 cm tout autour de l'appareil pour la circulation de l'air. Les hauteurs minimales entre le support de plateau, les placards et les hottes de cuisine avec ventilateur sont présentées dans la figure 5. Ainsi, la hotte de cuisine doit être fixée à une hauteur minimale de 65 cm du support de plateau. S'il n'y a pas de hotte, la hauteur ne doit pas être inférieure à 70 cm.

Raccordement au gaz

Assemblage de l'alimentation en gaz et vérification des fuites

Le raccordement au gaz doit respecter les normes et la réglementation applicables dans la localité et sur le plan international. Vérifiez d'abord quel type de gaz est installé sur la cuisinière. Vous trouverez l'information relative aux types de gaz et aux injecteurs de gaz appropriés dans le tableau des spécifications techniques. Vérifiez que la pression du gaz d'entrée est conforme aux valeurs précisées dans le tableau des spécifications techniques, afin de garantir une efficacité optimale et une consommation de gaz minimale. Si la pression des gaz utilisés est différente des valeurs en vigueur dans votre localité, il peut s'avérer nécessaire de monter un régulateur de pression disponible sur l'alimentation en gaz. Nous vous recommandons de contacter le service après-vente pour effectuer ces mesures et réglages.

Points à vérifier pendant le montage du tuyau flexible

Si le raccordement au gaz a été fait au moyen d'un tuyau flexible relié à l'alimentation en gaz de l'appareil, il doit également être fixé par un collier. Connectez votre appareil à l'alimentation en gaz avec un tuyau court et résistant. La longueur maximale autorisée est de 1,5 m. Le tuyau qui achemine le gaz vers l'appareil doit être changé une fois par an pour assurer la sécurité.

Le tuyau doit être éloigné des endroits susceptibles de chauffer à des températures excédant 90°C. Le tuyau ne doit pas être coupé, serré ou plié. Il doit être éloigné des recoins ou des objets mobiles, et ne doit pas présenter de défauts. Avant de procéder au montage, vérifiez s'il existe un éventuel défaut de fabrication.

Après avoir allumé le gaz, vérifiez tous les tuyaux et points de connexion avec de l'eau ou un liquide savonneux pour voir s'il y a une fuite.

Aucune bulle ne doit apparaître. Si des bulles apparaissent, vérifiez le joint de connexion et refaites le test au besoin. Évitez d'utiliser une flamme nue pour vérifier les fuites de gaz. Aucune pièce métallique utilisée pour le raccordement au gaz ne doit être rouillée.

Vérifiez également les dates d'expiration des pièces à utiliser.

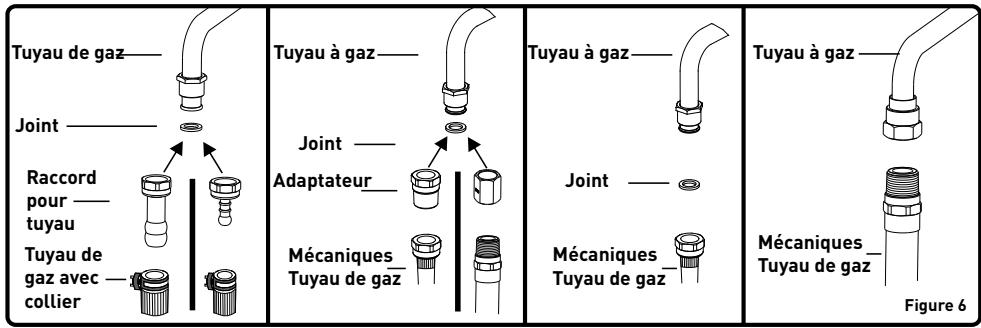

Points à vérifier pendant le montage du tuyau fixe

Pour procéder au montage d'une connexion au gaz fixe (connexion de gaz effectuée à l'aide d'un écrou par exemple), différentes méthodes sont utilisées selon les pays. Les pièces les plus courantes ont déjà été fournies avec votre appareil. Toutes les autres pièces peuvent être fournies comme pièces détachées.

Pendant le raccordement, assurez-vous que l'écrou de la rampe d'alimentation en gaz reste fixe pendant la rotation. Pour une connexion sécurisée, utilisez des clés de taille appropriée. Pour toutes les surfaces existant entre les différentes pièces, veuillez toujours utiliser les joints fournis. Les joints utilisés doivent également avoir été approuvés pour une telle opération de raccordement au gaz. Évitez d'utiliser des joints de plomberie pour le raccordement au gaz.

N'oubliez pas que le raccordement de cet appareil au gaz est adapté au pays pour lequel il a été fabriqué. Le principal pays de destination figure sur le couvercle arrière de l'appareil. Si vous avez à vous en servir dans un autre pays, une des connexions représentées dans l'illustration ci-dessous peut être requise. En pareille situation, renseignez-vous auprès des autorités locales.

Il est recommandé de contacter le service agréé pour être en mesure d'effectuer le raccordement au gaz de façon appropriée et conformément aux normes de sécurité.

ATTENTION

N'utilisez pas de briquet ou d'allumette pour contrôler les fuites de gaz.

Raccordement à la bouteille de gaz (si l'appareil comporte un compartiment pour la bouteille de gaz). Lors du raccordement à la bouteille de gaz, veuillez respecter les consignes suivantes : - Le tuyau de raccordement au gaz ne doit pas dépasser 1 m. - Le réducteur de pression de raccordement doit être utilisé suivant les normes nationales et internationales. - La bouteille doit être choisie en fonction des mesures du compartiment de la bouteille (Largeur: 32 cm, Profondeur: 45 cm, Longueur: 58 cm). - La bouteille de gaz ne doit pas être en contact avec les parois du compartiment.

Remplacement du tuyau d'alimentation en gaz :

Pour certains pays, le type d'alimentation en gaz peut être différent des gaz NG/GPL. Dans ce cas, enlevez les pièces de connexion existantes et les écrous (le cas échéant), et connectez la nouvelle alimentation en gaz en conséquence. Dans tous les cas, toutes les pièces utilisées dans les raccordements au gaz doivent être approuvées par les autorités locales et/ou internationales. Pour tous les raccordements

au gaz, reportez-vous à la rubrique ci-dessus intitulée « Assemblage de l'alimentation en gaz et vérification des fuites »

Conversion des gaz

ATTENTION

Les procédures suivantes doivent être réalisées par un technicien qualifié.

Votre appareil a été créé pour fonctionner avec du gaz GPL/GN. Les brûleurs peuvent être adaptés à ces différents types de gaz, en remplaçant les injecteurs correspondants et en réglant la hauteur de flamme minimale de chaque brûleur. Pour cette raison, les étapes ci-après doivent être suivies :

Changement d'injecteurs :

Brûleurs de la table de cuisson :

• Coupez l'alimentation principale en gaz et débranchez l'appareil du réseau électrique.
• Retirez le couvercle du brûleur et l'adaptateur (Figure 7).

• Dévissez les injecteurs. Utilisez à cet effet une clé de 7 mm (figure 8).

• Remplacez l'injecteur par un de ceux fournis dans le kit de conversion, avec un diamètre adapté au type de gaz à utiliser, en fonction du diagramme d'information (également fourni).

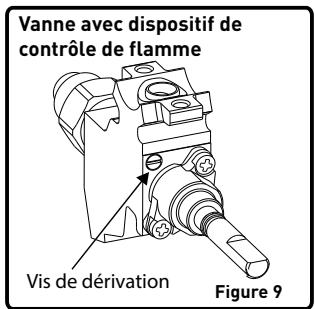

Réglage de la position de flamme réduite :

Vous pouvez régler la hauteur de flamme en position minimale à l'aide d'une vis plate située au niveau du robinet. Pour les robinets équipés d'un dispositif de contrôle de flamme, la vis se trouve sur le côté de la tige du robinet (Figure 9).

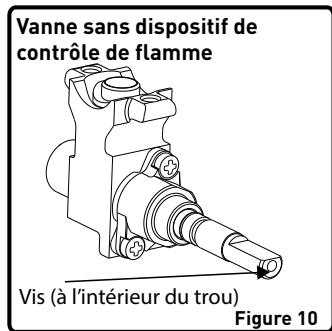

Pour les robinets sans dispositif de contrôle de

flamme, la vis se trouve à l'intérieur de la tige du robinet (Figure 10).

Pour un réglage plus facile de la réduction de la flamme, il est conseillé de retirer le panneau de commande (ainsi que le micro-interrupteur, le cas échéant) pendant le réglage.

Pour déterminer la position minimale, allumez les brûleurs un par un et mettez-les en position minimale. À l'aide d'un petit tournevis, serrez ou desserrez la vis de dérivation d'environ 90°. Lorsque la flamme atteint une hauteur d'au moins 4 mm, le réglage est correct. Vérifiez que la flamme ne s'éteint pas en passant de la position maximale à la position minimale. Créez un vent artificiel avec votre main en direction de la flamme pour voir si celle-ci est stable.

Pour une position de flamme, la vis de dérivation doit être dévissée pendant la conversion du GPL au GN. Lors de la conversion du GN au GPL, cette même vis doit être resserrée. Assurez-vous que l'appareil est débranché du courant électrique et que l'alimentation de gaz est ouverte.

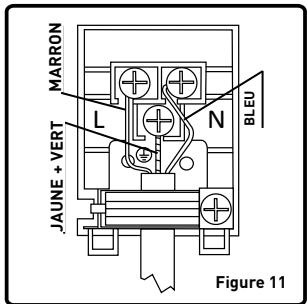

Sécurité et branchements électriques

Pendant les branchements électriques, respectez les consignes figurant dans le guide d'utilisation.

• Le conducteur de terre doit être connecté à la borne de terre.
• Vous devez sécuriser le cordon d'alimentation avec une isolation appropriée, à raccorder à la source d'alimentation pendant le branchement. S'il n'existe pas de sortie électrique de terre appropriée et conforme à la réglementation du lieu d'installation, contactez immédiatement notre service agréé. La sortie électrique de terre doit être près de l'appareil. N'utilisez pas de rallonge.
• Le câble d'alimentation ne doit pas toucher les surfaces chaudes du produit.
• Si le câble est endommagé, contactez le service agréé pour le faire remplacer.
• Les branchements électriques erronés peuvent endommager votre appareil et être dangereux pour votre sécurité, ce qui annule votre garantie.
• Cet appareil a été conçu pour fonctionner avec un courant électrique de 230 V, 50 Hz. Si l'alimentation électrique est différente, contactez votre service agréé.

• Le cordon d'alimentation doit être éloigné

des surfaces chaudes de l'appareil. Sinon, il va s'endommager et occasionner un court-circuit.

• Le fabricant décline toute responsabilité au regard de tous dommages et pertes provoqués par un mauvais branchement effectué par une personne non agréée.

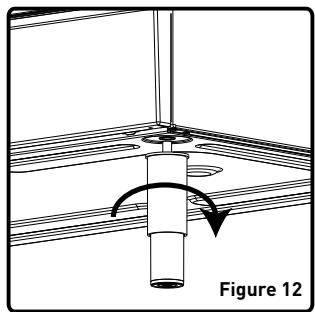

Réglage des pieds

Votre cuisinière est dotée de 4 pieds réglables. Après avoir installé la cuisinière à son endroit d'utilisation, vérifiez qu'elle est à niveau. Le cas échéant, procédez à un réglage de ses pieds, en les tournant dans le sens des aiguilles d'une montre. Vous pouvez surélever l'appareil de 50 mm au maximum grâce à ses pieds. Si les pieds sont correctement réglés, vous ne devez pas déplacer l'appareil en le tirant, mais en le soulevant de préférence.

Entretien et nettoyage

Nettoyage

Veillez à ce que tous les boutons de contrôle soient éteints et que l'appareil soit refroidi avant d'effectuer le nettoyage de la cuisinière. Débranchez l'appareil. Vérifiez que les produits de nettoyage sont approuvés et recommandés par le fabricant avant de les utiliser. Afin de ne pas endommager les surfaces, n'utilisez pas de crèmes décapantes, de poudres de nettoyage abrasives, d'éponges métalliques ou d'outils durs. Si des liquides débordent autour de votre four, les parties émaillées peuvent être endommagées.

Nettoyez immédiatement les liquides ayant débordé.

Nettoyage du four

L'intérieur du four émaillé se nettoie plus facilement lorsque le four est encore un peu chaud. Après chaque utilisation, essuyez le four avec un chiffon doux, trempé au préalable dans de l'eau savonneuse. Essuyez-le ensuite une fois de plus avec un chiffon humide, puis séchez-le. L'utilisation d'un agent de nettoyage liquide peut être nécessaire de temps en temps pour effectuer un nettoyage complet. N'utilisez pas de nettoyants secs et en poudre, ni de nettoyeurs à vapeur.

Nettoyage catalytique (Le cas échéant)

Le nettoyage catalytique s'appuie sur un revêtement qui est appliqué sur la cavité du four. Les manchons catalytiques

éliminent les petits résidus de graisse pendant la cuisson à des températures élevées. S'il existe des résidus de graisse après la cuisson, on peut les éliminer en chauffant le four à vide pendant une heure à une température de 250°C. Cette méthode présente des limites. La cavité entière n'est pas nettoyée. Tout dépend de la position des manchons. La base en émail et la fenêtre de la porte en verre doivent être nettoyées à l'aide de nettoyants ménagers.

Pour enlever la grille

Pour enlever la grille

Poussez la grille comme indiqué dans la figure. Après l'avoir libérée ①, soulevez-la ②.

Dépose du panneau catalytique

Pour enlever le manchon catalytique :

Enlevez les vis de chaque manchon catalytique.

Nettoyage du couvercle en verre (Le cas échéant)

Pour nettoyer le couvercle en verre, utilisez un produit adapté au verre. Puis rincez-le et séchez-le avec un chiffon sec.

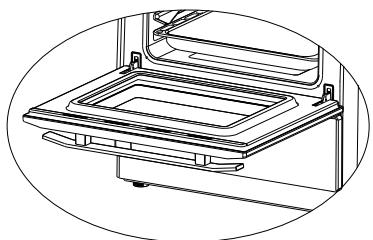

Pour enlever la porte du four

Ouvrez la porte du four (1).

• Ouvrez complètement la gaine cylindrique (à l'aide d'une vis de dérivation, de pince, etc.) (2).

Fermez la porte jusqu'à ce qu'elle soit presque entièrement fermée, comme indiqué dans la figure 3 et retirez-la en la tirant vers vous.

REMARQUE

Pour remonter la porte, procédez dans le sens inverse.

Assurez-vous que les formes encastrées de chaque mécanisme de charnière soient bien positionnées de la manière indiquée sur la deuxième figure.

Nettoyage des brûleurs à gaz et des plaques

• Soulevez les supports de casserole, les bouchons et les couronnes.
• Essuyez et nettoyez le panneau arrêté avec un chiffon savonneux.
• Lavez-les et rincez-les. Ne les laissez pas mouillés. Séchez-les immédiatement avec un mouchoir en papier.
• Après le nettoyage, assurez-vous d'avoir remis correctement les pièces en place.
• Évitez de nettoyer une partie de la table de cuisson avec une éponge métallique. Cela rayerait la surface.
• Les surfaces supérieures du support de casserole peuvent se rayer au fil des utilisations. Dans ce cas, ces parties ne sont pas affectées par la rouille et il ne s'agit pas d'un défaut de fabrication.
• Pendant le nettoyage de la table de cuisson, veillez à ce que de l'eau ne s'écoule pas à l'intérieur des brûleurs, pour

éviter d'obstruer les injecteurs.

Bouchons du brûleur :

Périodiquement, lavez les supports de casserole émaillés, les couvercles émaillés et les têtes de brûleur avec de l'eau chaude savonneuse, puis rincez et séchez-les bien. Après les avoir soigneusement séchés, remettez-les en place correctement.

Surface de la table de cuisson

Parties émaillées :

Afin de les garder comme neuves, nettoyez-les régulièrement avec de l'eau tiède et savonneuse, puis séchez-les avec un chiffon doux. Ne les lavez pas lorsqu'elles sont encore chaudes, et n'utilisez jamais de poudres ou de matériaux nettoyants abrasifs. Ne laissez pas de vinaigre, de café, de lait, de sel, d'eau, de citron ou de jus de tomate en contact prolongé avec les parties émaillées.

Acier inoxydable :

Les parties en acier inoxydable doivent être nettoyées régulièrement avec de l'eau chaude savonneuse et une éponge douce, puis séchées avec un chiffon doux. N'utilisez jamais de poudres ou de matériaux nettoyants abrasifs. Ne laissez pas de vinaigre, de café, de lait, de sel, d'eau, de citron ou de jus de tomate en contact prolongé avec les parties en acier inoxydable.

Entretien

Changement de l'ampoule du four (Le cas échéant)

Tout d'abord, débranchez le four de l'alimentation électrique et veillez à ce qu'il refroidisse. Enlevez l'ampoule après avoir retiré la lentille de verre. Placez la nouvelle ampoule, résistant à 300 °C, à la place de l'ancienne ampoule (230 V, 25 watts, type E14). Replacez la lentille de verre. Votre cuisinière sera ensuite prête à l'emploi.

L'ampoule est conçue pour une utilisation dans des appareils de cuisson domestique. Elle ne saurait par conséquent être utilisée pour l'éclairage d'une pièce.

Autres commandes

Contrôlez le tuyau de raccordement au gaz de temps en temps. En cas de simple anomalie, veuillez informer le service technique pour le faire remplacer. Nous vous recommandons de changer les pièces de raccordement au gaz une fois par an. En cas d'anomalie lors de l'utilisation des boutons de commande de la cuisinière, veuillez contacter le service agréé.

Réparation et transport

Dépannage de base à effectuer avant de contacter le service clients

Si le four ne fonctionne pas :

Le four est peut-être débranché, il peut y avoir une coupure de courant.

Le four ne chauffe pas :

• La chaleur peut être réglée avec le thermostat du four.

La lampe intérieure du four ne s'allume pas :

• Vérifiez le courant électrique. Vérifiez si l'ampoule est défectueuse. Si tel est le cas, remplacez-la en suivant les indications précédentes.

Cuisson (si la partie inférieure ou supérieure ne cuit pas de manière homogène) :

• Contrôlez les emplacements des plaques, le temps de cuisson et la température selon le manuel.

Les brûleurs de la table de cuisson ne fonctionnent pas correctement :

• Vérifiez si les pièces du brûleur ont été bien assemblées (surtout après le nettoyage).
• Il se peut que la pression d'alimentation en gaz soit trop faible ou trop élevée. Pour les appareils qui fonctionnent avec une bouteille de gaz GPL, cette dernière pourrait être vide.

Si les problèmes de

Si l'appareil continue de fonctionner même après avoir effectué les vérifications précitées, contactez le service d'assistance ou un technicien agréé.

Informations relatives au transport

Conservez l'emballage d'origine du produit et transportez-le dans cet emballage si nécessaire. Respectez les consignes de transport indiquées sur l'emballage. Scotchez les parties supérieures de l'appareil, les couvercles et têtes, ainsi que les supports de récipients, au panneau de cuisson. Placez une feuille de papier entre le couvercle supérieur et la table de cuisson, refermez le couvercle supérieur, puis scotchez-le aux parois latérales de la cuisinière. Scotchez du carton ou du papier sur le couvercle avant et sur la paroi de verre intérieure du four, afin que les plateaux et la grille n'endommagent pas le

couvercle du four au cours du transport.

Scotchez aussi la porte du four aux parois latérales.

En l'absence de l'emballage d'origine, utilisez un carton qui puisse protéger l'appareil, notamment ses surfaces externes (surfaces en verre et peintes), des éléments extérieurs.

Minuterie

Avant de pouvoir utiliser le four, vous devez sélectionner une fonction de cuisson et une température ; vous devez également régler l'heure pour que le four puisse fonctionner.

Réglage de l'heure

Lorsque vous mettez l'appareil en marche pour la première fois, les chiffres qui s'affichent clignotent et le four ne fonctionnera pas tant que vous n'aurez pas réglé l'heure.

Pour régler l'heure, procédez ainsi :

1. Appuyez sur les touches (+) et (-) simultanément, et maintenez-les enfoncées. Le symbole apparaît et un point clignote au centre de l'écran.
2. Sans attendre, réglez l'heure à l'aide des touches (+) et (-).

Note : en cas de coupure de courant, vous devrez de nouveau régler l'heure.

Réglage de la minuterie

Cette option permet de définir une durée (au maximum 23 heures et 59 minutes) au terme de laquelle un signal sonore retentira.

Note : cette option ne permet ni de démarrer ni d'arrêter une cuisson. Pour régler la durée de la minuterie, procédez ainsi :

1. Maintenez enfoncée la touche MODE. Le symbole clignote et les trois 0 apparaissent.
2. Sans attendre, réglez la durée souhaitée à l'aide des touches (+) et (-).
3. N'appuyez sur aucune touche pendant quelques secondes ; l'écran arrête de clignoter, indiquant que la durée de la minuterie est enregistrée.
4. Une fois cette durée écoulée, un signal sonore retentit et le symbole clignote. Maintenez enfoncée la touche MODE pour couper

le signal sonore et faire disparaître le symbole.

Réglage semi-automatique de la minuterie – Selon l'heure de fin de cuisson

Cette option permet de définir l'heure à laquelle le four doit arrêter la cuisson (au maximum 10 heures à l'avance).

1. Sélectionnez la fonction de cuisson souhaitée.
2. Positionnez le bouton du thermostat sur la température souhaitée.
3. Appuyez sur la touche MODE jusqu'à ce que les lettres « End » apparaissent à l'écran. L'heure et le symbole « A » clignotent, indiquant que vous pouvez effectuer votre réglage.
4. Réglez l'heure de fin souhaitée à l'aide des touches (+) et (-).

1. L'heure et le symbole « A » deviennent fixes, indiquant que l'heure de fin est enregistrée.
2. Le four commencera immédiatement la cuisson et s'éteindra automatiquement à l'heure de fin réglée.
3. Lorsque le four s'arrête, un signal sonore retentit pour vous prévenir.

Remettez les boutons de fonction et de thermostat sur 0, puis maintenez appuyée la touche MODE pour couper le signal sonore et faire disparaître le symbole « A »

Réglage semi-automatique de la minuterie - Selon la durée de cuisson

Cette option permet de définir la durée au terme de laquelle le four doit arrêter la cuisson (au maximum 10 heures à l'avance).

1. Sélectionnez la fonction de cuisson souhaitée.
2. Positionnez le bouton du thermostat sur la température souhaitée.
3. Maintenez appuyée la touche MODE jusqu'à ce que les lettres « dur » et le symbole « A » clignotent.
4. Réglez la durée de cuisson souhaitée à l'aide des touches (+) et (-).

1. Après quelques secondes, l'heure et le symbole « A » deviennent fixes, indiquant que la durée est enregistrée. Le four commence immédiatement à cuire les aliments et s'éteindra automatiquement après la durée sélectionnée.
2. Lorsque le four s'arrête, un signal sonore retentit pour vous prévenir. Remettez les boutons de fonction et de thermostat sur 0, puis maintenez appuyée la touche MODE pour couper le signal sonore et faire disparaître le symbole « A »

Réglage entièrement automatique - Selon l'heure de fin et la durée de cuisson. Cette option vous permet de régler la durée de cuisson ainsi que l'heure à laquelle le four doit arrêter la cuisson.

1. Sélectionnez la fonction de cuisson souhaitée.
2. Positionnez le bouton du thermostat sur la température souhaitée.
3. Appuyez sur la touche MODE et maintenez-la enfoncée jusqu'à ce que les lettres « dur » et le symbole « A » clignotent.
4. Réglez la durée de cuisson souhaitée (au maximum 10 heures) à l'aide des touches (+) et (-).
5. Après quelques secondes, l'heure et le symbole « A » deviennent fixes, indiquant que la durée est enregistrée.
6. Appuyez de nouveau sur la touche MODE jusqu'à ce que le mot « End » et le symbole « A » clignotent.
7. Réglez l'heure de fin de cuisson souhaitée à l'aide des touches (+) et (-).
8. Après quelques secondes, l'heure et le symbole « A » deviennent fixes,

indiquant que l'heure de fin de cuisson est enregistrée. 9. Le four commencera la cuisson de telle sorte qu'elle se termine à l'heure de fin que vous avez réglée.

10. Lorsque le four s'arrête, un signal sonore retentit pour vous prévenir.

Remettez les boutons de fonction et de thermostat sur 0, puis maintenez appuyée la touche MODE pour couper le signal sonore et faire disparaître le symbole « A ».

Réglage du signal sonore de la minuterie

Vous pouvez choisir le type de signal produit par votre minuterie parmi 3 signaux différents.

Maintenez appuyées les touches (+) et (-) jusqu'à ce que vous entendiez un bip, puis appuyez sur la touche MODE. Les lettres « tonl » s'affichent ; appuyez sur la touche (-) plusieurs fois pour faire défiler les types de signaux disponibles. Si vous n'appuyez sur aucune touche pendant plusieurs secondes, le dernier type de signal entendu sera enregistré.

Mise au rebut de votre ancien appareil

COLLECTE SÉLECTIVE DES DÉCHETS ÉLECTRIQUES ET ÉLECTRONIQUES

Ce produit porte le symbole DEEE (Déchet d'Équipement Électrique et Électronique) signifiant qu'en fin de vie, il ne doit pas être jeté aux déchets ménagers, mais déposé au centre de tri de la localité. La valorisation des déchets permet de contribuer à préserver notre environnement.

PROTECTION DE L'ENVIRONNEMENT - DIRECTIVE 2012/19/UE

Afin de préserver notre environnement et notre santé, l'élimination en fin de vie des appareils électriques et électroniques doit se faire selon des règles bien précises et nécessite l'implication de chacun, qu'il soit fournisseur ou utilisateur.

C'est pour cette raison que votre produit, comme le signale le symbole apposé sur sa plaque signalétique ou sur son emballage, ne doit en aucun cas être jeté dans une poubelle publique ou privée destinée aux ordures ménagères. L'utilisateur a le droit de déposer l'appareil dans un lieu public de collecte procédant à un tri sélectif des déchets pour être recyclé ou réutilisé pour d'autres applications, conformément à la directive.

Nos emballages peuvent faire l'objet

d'une consigne de tri.

Pour en savoir plus : www.consignesdetri.fr

Déclaration de conformité UE

Cet appareil a été conçu pour être utilisé uniquement à des fins de cuisson domestique. Toute autre forme d'utilisation (le chauffage d'une pièce, par exemple) est inappropriée et dangereuse.

Ce produit répond aux exigences de toutes les directives européennes en vigueur ainsi qu'à toutes les normes harmonisées correspondantes, qui prévoient le marquage CE.

• Les visuels utilisés dans le présent manuel sont présentés à titre indicatif et peuvent varier en fonction des modèles.

Ce produit est garanti pour une période de 2 ans à partir de la date d'achat*, contre toute défaillance résultant d'un vice de fabrication ou de matériau. Cette garantie ne couvre pas les vices ou les dommages résultant d'une mauvaise installation, d'une utilisation incorrecte ou de l'usure anormale du produit.

*sur présentation du ticket de caisse.
