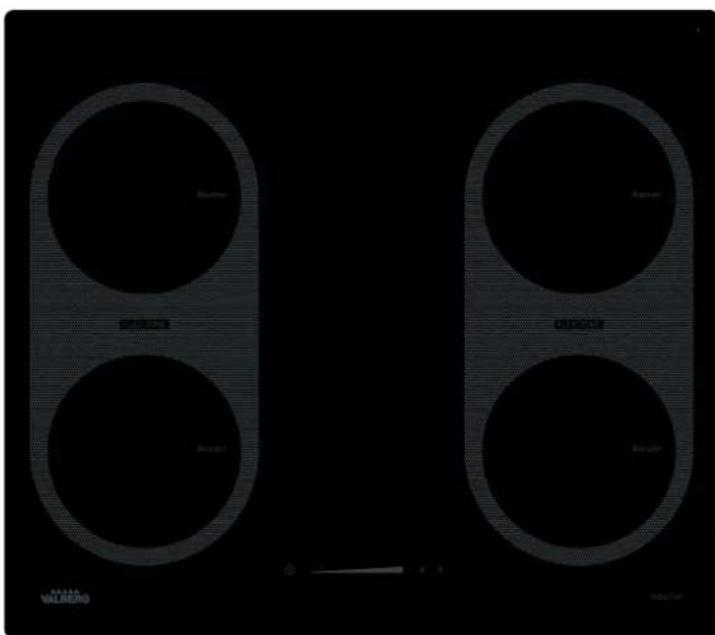

VAL TI 4 TB2FES AF - Cuisinière VALBERG - Notice d'utilisation et mode d'emploi gratuit

Marque	VALBERG
Modèle	VAL TI 4 TB2FES AF
Type de produit	Table de cuisson vitrocéramique à induction
Nombre de foyers	4
Puissance totale	7400 W
Alimentation électrique	230 V ~ 50/60 Hz monophasé ou 400 V ~ 2P+N triphasé
Dimensions de l'appareil (L x P)	520 x 590 mm
Dimensions de découpe (L x P)	490 x 560 mm
Fonction Booster	Oui, par foyer (1850 W max)
Fonction Minuterie	Oui, réglable de 0 à 99 minutes
Fonction Pause	Oui
Fonction Bridge	Oui (combinaison de 2 zones)
Fonction Maintien au chaud	Oui, 70°C automatique
Verrouillage du bandeau	Oui
Détection de récipient	Oui
Indicateur de chaleur résiduelle	Oui (symbole H)
Ventilation	Refroidissement automatique
Compatibilité casseroles	Acier, fonte, inox ferromagnétique ; exclu cuivre, aluminium, verre
Nettoyage	Eau et produit vaisselle, éviter abrasifs
Sécurité enfants	Verrouillage du bandeau de commande
Garantie	1 an
Classe de protection	Y

FOIRE AUX QUESTIONS - VAL TI 4 TB2FES AF VALBERG

Comment allumer la table de cuisson ?

Appuyez sur la touche [①] pour allumer la table. Les afficheurs affichent [0] clignotant.

Quels types de casseroles utiliser sur cette table induction ?

Utilisez des casseroles en acier, fonte ou inox ferromagnétique. Évitez le cuivre, l'aluminium et le verre. Vérifiez la compatibilité avec un aimant.

Que faire si le symbole [U] s'affiche ?

Le symbole [U] indique qu'aucune casserole n'est détectée ou que le récipient n'est pas compatible. Placez une casserole adaptée sur la zone ou changez de casserole.

Comment utiliser la fonction Booster ?

Sélectionnez la zone de cuisson souhaitée, puis appuyez sur [B]. L'afficheur montre [P]. Le booster fonctionne pendant 10 minutes à puissance maximale.

Comment régler la minuterie ?

Sélectionnez la zone et la puissance, appuyez sur [CL], puis utilisez le SLIDER pour régler les minutes et les dizaines. Validez en appuyant sur [CL].

Que signifie le symbole [H] ?

Le symbole [H] indique une chaleur résiduelle sur la zone de cuisson. Ne touchez pas tant que le symbole est affiché.

Comment verrouiller le bandeau de commande ?

Appuyez simultanément sur [B] et la touche [0] de la zone avant droite. L'afficheur montre [L]. Pour déverrouiller, appuyez sur [L] puis sur [B] et [0].

Que faire en cas de fissure de la vitre céramique ?

Coupez immédiatement l'alimentation électrique et débranchez l'appareil. Contactez le service après-vente. Ne pas utiliser l'appareil.

Comment nettoyer la table de cuisson ?

Nettoyez avec un chiffon humide et un peu de produit vaisselle. N'utilisez pas de produits abrasifs ou d'objets tranchants. Séchez avec un chiffon propre.

Quelle est la puissance totale de l'appareil ?

La puissance totale est de 7400 W répartie sur 4 zones, chaque zone ayant une puissance nominale de 1400 W et un booster de 1850 W.

MODE D'EMPLOI VAL TI 4 TB2FES AF VALBERG

Notice d'utilisation

Table de cuisson vitrocéramique à induction

VAL TI 4 TB2FES AF 947147

Fabriqué en France

V1.0 092015

Nous vous remercions de la confiance que vous nous avez accordée en choisissant notre table de cuisson vitrocéramique à induction.

Afin de bien connaître cet appareil, nous vous recommandons de lire attentivement cette notice d'utilisation dans son intégralité et de la conserver pour une consultation ultérieure.

SOMMAIRE

SÉCURITÉ 3

PRÉCAUTIONS AVANT UTILISATION EN CUISSON 3 UTILISATION DE L'APPAREIL 3 PRÉCAUTIONS POUR NE PAS DÉTÉRIORER L'APPAREIL 4 PRÉCAUTIONS EN CAS DE DÉFAILLANCE DE L'APPAREIL 5 AUTRES PROTECTIONS 6

DESCRIPTION DE L'APPAREIL 7

CARACTÉRISTIQUES TECHNIQUES 7 BANDEAU DE COMMANDE : 8

UTILISATION DE L'APPAREIL 8

AFFICHAGE 8 VENTILATION 8

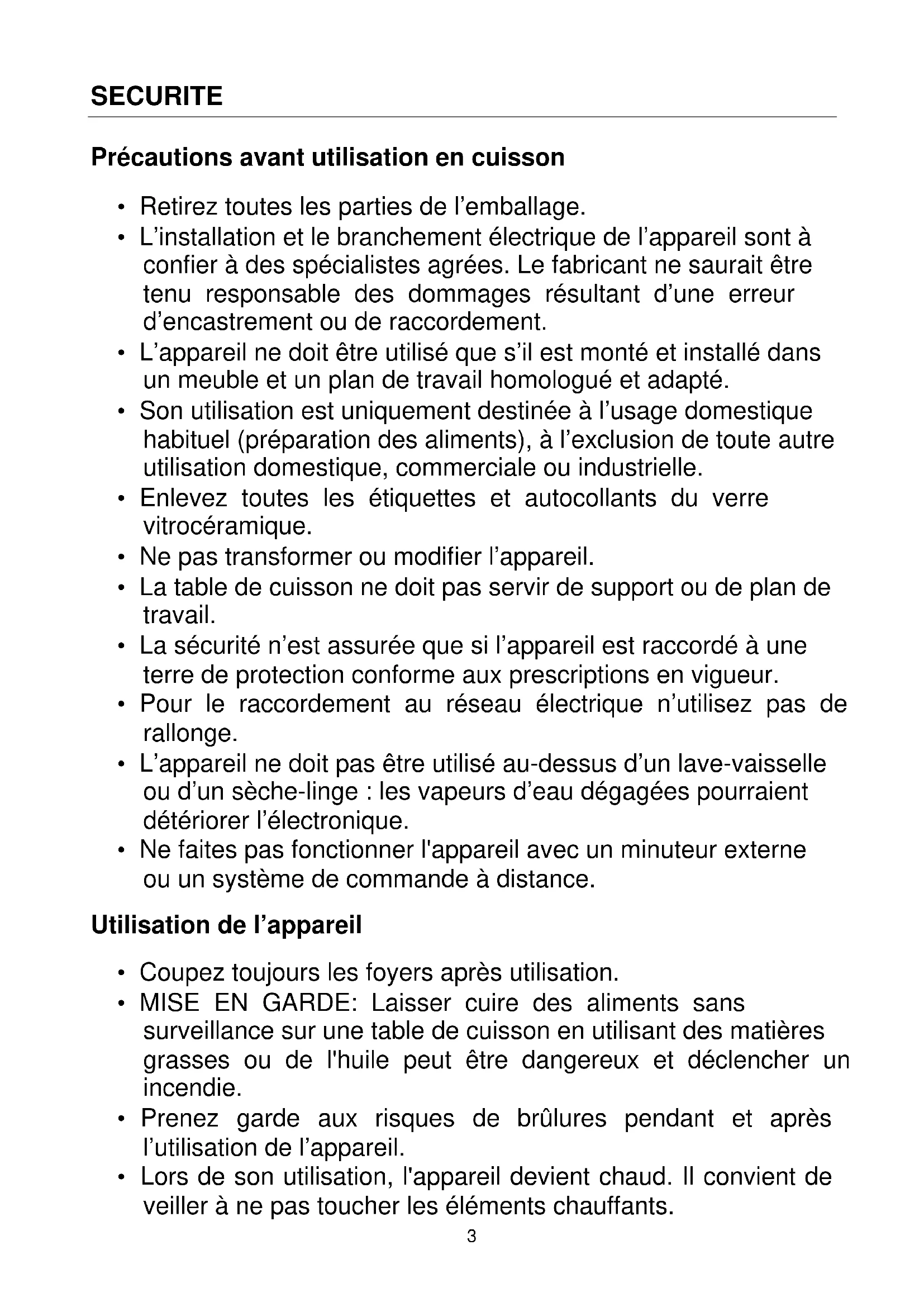

Précautions avant utilisation en cuisson

• Retirez toutes les parties de l'emballage.
• L'installation et le branchement électrique de l'appareil sont à confier à des spécialistes agréés. Le fabricant ne saurait être tenu responsable des dommages résultant d'une erreur d'encastrement ou de raccordement.
• L'appareil ne doit être utilisé que s'il est monté et installé dans un meuble et un plan de travail homologué et adapté.
• Son utilisation est uniquement destinée à l'usage domestique habituel (préparation des aliments), à l'exclusion de toute autre utilisation domestique, commerciale ou industrielle.
• Enlevez toutes les étiquettes et autocollants du verre vitrocéramique.
• Ne pas transformer ou modifier l'appareil.
• La table de cuisson ne doit pas servir de support ou de plan de travail.
• La sécurité n'est assurée que si l'appareil est raccordé à une terre de protection conforme aux prescriptions en vigueur.
• Pour le raccordement au réseau électrique, n'utilisez pas de rallonge.
• L'appareil ne doit pas être utilisé au-dessus d'un lave-vaisselle ou d'un sèche-linge : les vapeurs d'eau dégagées pourraient endommager l'électronique.
• Ne faites pas fonctionner l'appareil avec un minuteur externe ou un système de commande à distance.

• Coupez toujours les foyers après utilisation.
• MISE EN GARDE : Laisser cuire des aliments sans surveillance sur une table de cuisson en utilisant des matières grasses ou de l'huile peut être dangereux et déclencher un incendie.
• Prenez garde aux risques de brûlures pendant et après l'utilisation de l'appareil.
• Lors de son utilisation, l'appareil devient chaud. Il convient de veiller à ne pas toucher les éléments chauffants.

Assurez-vous qu'aucun câble électrique d'appareil fixe ou mobile ne vienne en contact avec la vitre ou la casserole chaude. - Les objets magnétisables (cartes de crédit, disquettes informatiques, calculatrices) ne doivent pas se trouver à proximité immédiate de l'appareil en fonctionnement. - Ne placez aucun objet métallique autre que les récipients de chauffe. En cas d'enclenchement intempestif ou de chaleur résiduelle, celui-ci risquerait, selon le matériau, de chauffer, de fondre ou de commencer à brûler. - Ne jamais couvrir l'appareil d'un chiffon ou d'une feuille de protection. Il pourrait devenir très chaud et prendre feu. - Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus et des personnes dont les capacités physiques, sensorielles ou mentales sont réduites ou dont les expériences et les connaissances sont inadaptées, uniquement si elles sont surveillées, formées à l'utilisation de l'appareil en conditions de sécurité et informées des risques susceptibles de se présenter. - Les enfants ne doivent pas jouer avec l'appareil. - Le nettoyage et l'entretien ne doivent pas être confiés à des enfants sans surveillance d'adultes. - MISE EN GARDE : Cet appareil et ses parties accessibles deviennent chauds pendant leur utilisation. Il convient de veiller à ne pas toucher les éléments chauffants. Il convient de maintenir à distance les enfants de moins de 8 ans, à moins qu'ils ne soient sous une surveillance continue. - Les objets métalliques tels que des couteaux, des fourchettes, des cuillères et des couvercles ne devraient pas être placés sur la surface vitrée puisqu'ils peuvent devenir chauds.

Précautions pour ne pas endommager l'appareil

• Les casseroles à semelles brutes (fonte non émaillée, etc.) ou abîmées peuvent endommager la vitrocéramique.
• La présence de sable ou d'autres matériaux abrasifs peut endommager la vitrocéramique.
• Évitez de faire chuter des objets, même petits, sur la vitrocéramique.
• Ne heurtez pas les bords de la vitre avec les casseroles.
• S'assurer que la ventilation de l'appareil se fasse suivant les instructions du constructeur.
• Ne posez pas ou ne laissez pas de casseroles vides sur la table de cuisson.
• Éviter que le sucre, les matières synthétiques ou une feuille d'aluminium ne touchent les zones chaudes. Ces substances peuvent, au refroidissement, provoquer des cassures ou d'autres modifications de la surface vitrocéramique. Éteindre l'appareil et enlevez-les immédiatement de la zone de cuisson encore chaude (attention : risque de brûlures).
• MISE EN GARDE : Risque d'incendie : ne pas entreposer d'objets sur la surface de cuisson.
• Ne placez jamais de récipients chauds au-dessus de la zone de commande.
• Si un tiroir est situé sous l'appareil encastré, assurer un écart suffisant (2 cm) entre le contenu de ce tiroir et la partie inférieure de l'appareil afin d'assurer une bonne ventilation.
• Ne déposez pas d'objets inflammables (ex. sprays) dans le tiroir placé sous la table de cuisson. Les éventuels casiers à couverts doivent être en matière résistant à la chaleur.

Précautions en cas de défaillance de l'appareil

• Si un défaut est constaté, il faut débrancher l'appareil et couper l'alimentation électrique.
• En cas de férule ou de fissure de la vitrocéramique, il faut impérativement débrancher l'appareil du réseau électrique et prévenir le service après-vente.
• Les réparations doivent être entreprises exclusivement par un personnel spécialisé. N'ouvrez en aucun cas l'appareil vous-même.
• ATTENTION : Si la surface vitrée est fissurée, coupez l'alimentation de l'appareil pour éviter une éventuelle décharge électrique.

Autres protections

Assurez-vous que le récipient de cuisson soit toujours centré sur la zone de cuisson. Le fond de la casserole doit autant que possible couvrir la zone de cuisson. - Pour les utilisateurs portant un régulateur de rythme cardiaque, le champ magnétique pourrait influencer son fonctionnement. Nous recommandons de se renseigner auprès du revendeur ou du médecin. - N'utilisez pas de récipients en matière synthétique ou en aluminium : ils pourraient fondre sur des foyers encore chauds. - NE JAMAIS essayer d'éteindre un incendie avec de l'eau, mais arrêter l'appareil puis couvrir les flammes par exemple avec un couvercle ou une couverture anti-feu.

L'UTILISATION DE CASSEROLES NON ADAPTÉES, OU D'ACCESSOIRES AMOVIBLES INTERMÉDIAIRES POUR FAIRE CHAUFFER DES CASSEROLES NON INDUCTIVES ENTRAÎNE UNE RUPTURE DE LA GARANTIE. LE FABRICANT NE SAURAIT ÊTRE TENU POUR RESPONSABLE DES DÉTÉRIORATIONS DE LA TABLE OU DE SON ENVIRONNEMENT.

Type	VALTI4TB2FES
Puisance Totale 7400 W
Consommation d'énergie de la table de cuisson EChob** 1	72.8 Wh/kg
Foyer avant gauche
Détection minimum Ø 100 mm	200x190 mm
Puisance nominale* 1400 W
Puisance du booster* 1850 W
Catégorie de la casserole standard** C
Consommation d'énergie ECw** 172.7 Wh/kg
Foyer arrêté gauche
Détection minimum Ø 100 mm	200x190 mm
Puisance nominale* 1400 W
Puisance du booster* 1850 W
Catégorie de la casserole standard** C
Consommation d'énergie ECw** 172.7 Wh/kg
Foyer arrêté droit
Détection minimum Ø 100 mm	200x190 mm
Puisance nominale* 1400 W
Puisance du booster* 1850 W
Catégorie de la casserole standard** B
Consommation d'énergie ECw** 164 Wh/kg
Foyer avant droit
Détection minimum Ø 100 mm	200x190 mm
Puisance nominale* 1400 W
Puisance du booster* 1850 W
Catégorie de la casserole standard** A
Consommation d'énergie ECw** 181.6 Wh/kg

• La puissance peut varier en fonction des dimensions et des matériaux des casseroles. ** calculé selon la méthode de mesure de l'aptitude à la fonction (EN 60350-2).

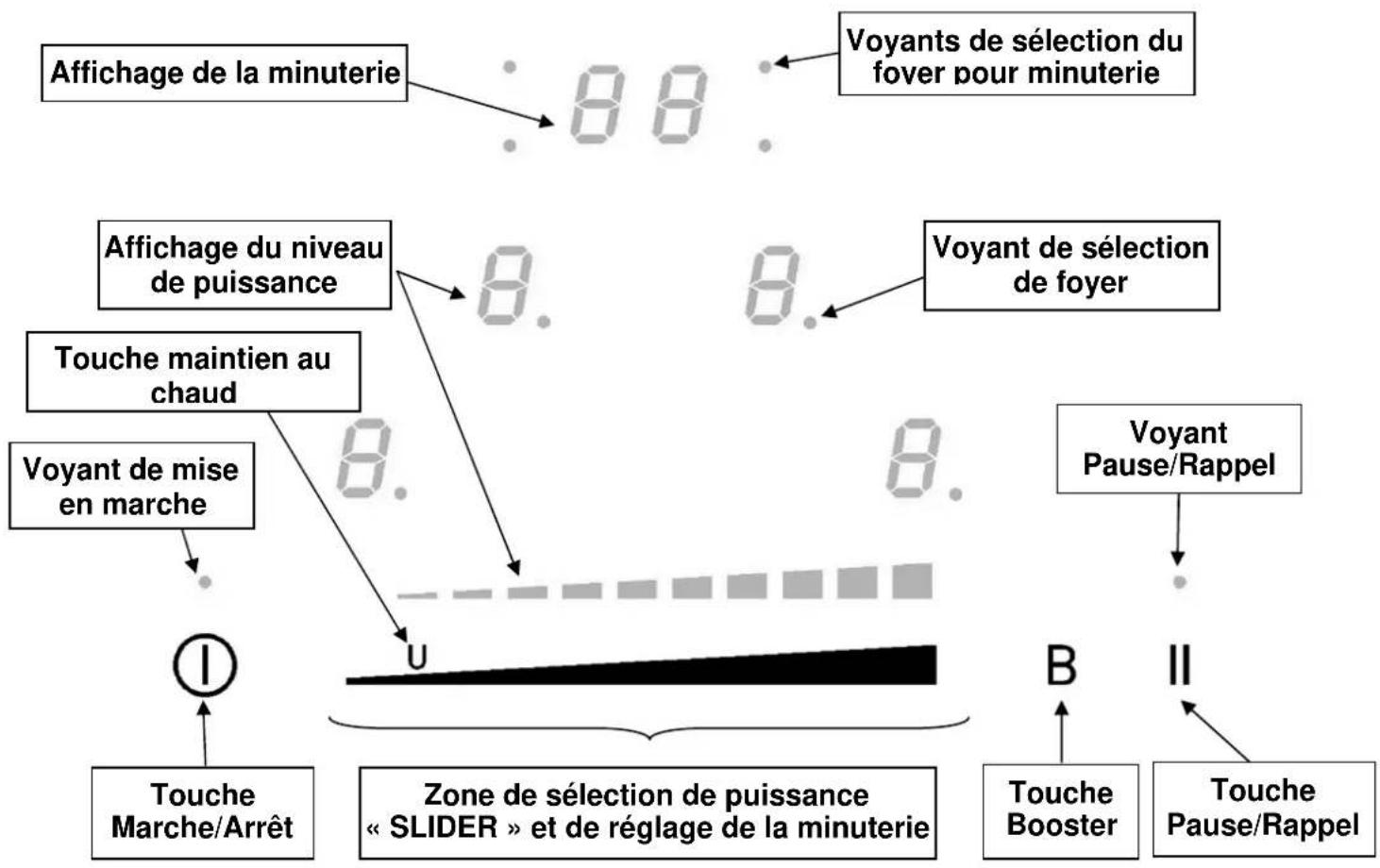

Bandeau de commande :

UTILISATION DE L'APPAREIL

Affichage

Affichage

Désignation

Fonction

1. Zéro : La zone de chauffe est activée. 1...9 : Niveau de puissance, choix du niveau de cuisson. Détection de casserole : Récipient manquant ou inapproprié. A : Accélérateur de chauffe, cuisson automatique. E : Message d'erreur, défaut de circuit électronique. H : Chaleur résiduelle, la zone de cuisson est chaude. P : Booster, la puissance turbo est activée. L : Verrouillage, la table est sécurisée. U : Maintien au chaud, la cuisson est maintenue à 70 °C. Pause : La table est en pause. Bridge : 2 zones de cuisson sont combinées.

2 zones de cuisson sont combinées.

Ventilation

Le ventilateur de refroidissement a un fonctionnement permanent. Il se met en route dès l'allumage de la table de cuisson. La ventilation enclenche sa seconde vitesse lorsque l'appareil est utilisé intensivement. Elle s'arrête automatiquement lorsque la table de cuisson est éteinte.

Avant la première utilisation

Nettoyez votre appareil avec un chiffon humide, puis séchez-le. N'utilisez pas de détergent qui risquerait de provoquer une coloration bleutée sur les surfaces vitrées.

Principe de l'induction

Une bobine d'induction se trouve sous chaque foyer de cuisson. Lorsque celle-ci est enclenchée, elle produit un champ électromagnétique variable qui, à son tour, produit des courants induits dans le fond ferromagnétique du récipient. Il en résulte un échauffement du récipient placé sur la zone de chauffe.

Bien entendu, le récipient doit être adapté :

• Sont recommandés tous les récipients métalliques ferromagnétiques (à vérifier éventuellement avec un petit aimant) tels que : cocotte en fonte, poêle en fer noir, casseroles métalliques émaillées, en inox à semelle ferromagnétique...
• Sont exclus les récipients en cuivre, inox, aluminium, verre, bois, céramique, grès, terre cuite, inox non ferromagnétique...

La zone de cuisson à induction prend automatiquement en compte la taille du récipient utilisé.

Avec un diamètre trop petit, le récipient ne fonctionne pas. Ce diamètre varie en fonction du diamètre de la zone de cuisson.

Lorsque le récipient n'est pas adapté à la table de cuisson, le symbole ( ) reste affiché.

Touches sensitives

Votre appareil est équipé de touches sensitives permettant de commander les différentes fonctions. Un effleurage de la touche active leur fonctionnement. Cette activation est validée par un voyant, un affichage et/ou par un signal sonore.

Dans le cas d'une utilisation générale, n'appuyez que sur une seule touche à la fois.

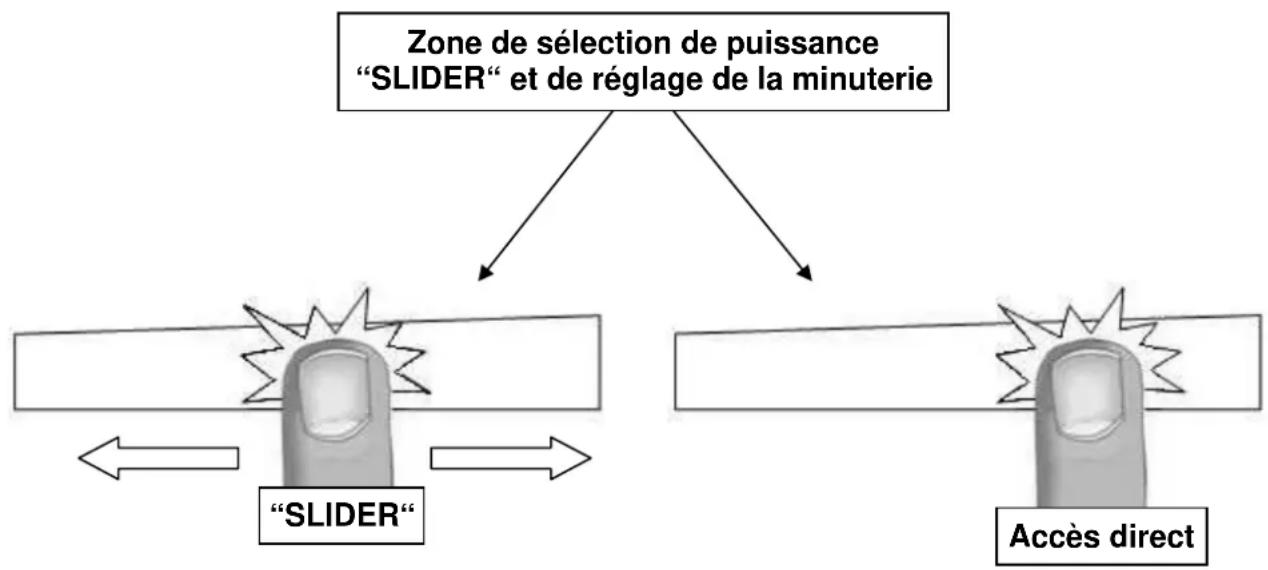

Zone de sélection de puissance "SLIDER" et de réglage de la minuterie

Pour la sélection de la puissance par le slider, faites glisser votre doigt sur la zone "SLIDER". Vous bénéficiez également d'un accès direct en posant votre doigt directement sur le niveau souhaité.

Mise en route

• Enclencher / arrêter la table de cuisson :

Action	Bandeau de commande	Afficheur
Enclencher	appuyer sur [	①]	3 x [0] clignotent
Arrêté	appuyer sur [ ]	aucun ou [H]①

• Réglage de la zone de chauffe :

Action

Bandeau de commande

Afficheur

Sélectionner la zone : appuyer sur [0] de la zone [0] et voyant de zone allumé

Régler : glisser sur le "SLIDER" [0] à [9]

(Ajuster la puissance) vers la droite ou la gauche

Arrêter : glisser jusqu'à [0] sur le "SLIDER" [0] ou [H]

ou appuyer sur [0] [0] ou [H]

Si aucun réglage n'est fait dans un délai de 20 secondes, l'électronique revient en position d'attente.

Détection de récipient

La détection de récipient assure une sécurité parfaite. L'induction ne fonctionne pas :

• Lorsqu'il n'y a pas de récipient sur la zone de cuisson ou lorsque ce récipient est inadapté à l'induction. Dans ce cas, il est impossible d'augmenter la puissance et dans l'afficheur le symbole [U] apparaît. Le [U] disparaît lorsqu'une casserole est posée sur le foyer de cuisson.
• Si en cours de cuisson le récipient est enlevé de la zone de cuisson, le fonctionnement est interrompu. Dans l'afficheur le symbole [U] apparaît. Le [U] disparaît lorsque le récipient est remis sur le foyer de cuisson. La cuisson reprend au niveau de puissance sélectionnée au préalable.

Après utilisation, éteignez la zone de chauffe. Ne laissez pas la détection de casserole [U] active.

Indicateur de chaleur résiduelle

Après l'arrêt des zones de cuisson ou l'arrêt complet de la table, les zones de cuisson sont encore chaudes et sont signalées par le symbole [H].

Le symbole [H] s'éteint lorsque les zones de cuisson peuvent être touchées sans danger.

Tant que les témoins de chaleur résiduelle sont allumés, ne touchez pas les zones de cuisson et ne posez aucun objet sensible à la chaleur. Risque de brûlure et d'incendie !

Fonction booster

La fonction booster [P] octroie un renforcement de puissance à la zone de cuisson sélectionnée.

Si cette fonction est activée, ces zones de cuisson fonctionnent pendant 10 minutes avec une puissance nettement plus élevée.

Le booster est conçu par exemple pour faire chauffer rapidement de grandes quantités d'eau, comme pour la cuisson des pâtes.

• Enclencher / arrêter la fonction booster :

Action	Bandeau de commande	Afficheur
Sélectionner la zone allumé	appuyer sur [0] de la zone	[0] et voirant de zone
Enclencher le booster	appuyer sur [B]	[P]
Stopper le booster	glisser sur le "SLIDER"	[P] à [0]
ou appuyer sur [B]	[9]

Fonction minuterie

La minuterie peut être affectée simultanément aux 4 foyers de cuisson, avec des réglages de temps différents (de 0 à 99 minutes) pour chacune des zones.

• Réglage ou modification de la durée de cuisson :

Exemple pour 16 minutes à puissance 7 :

Action | Bandeau de commande | Afficheur

Sélectionner la zone appuyer sur [0] de la zone [0] et voirant de zone allumé

Sélectionner la puissance glisser sur le "SLIDER" jusqu'à [7] [7]

Sélectionner « Minuterie » appuyer sur [CL] [00]

Réglage des unités glisser sur le "SLIDER" jusqu'à [6] [0 fixe] [6 clignotant]

Verifier les unités appuyer sur [06] [0 clignotant] [6 fixe]

Réglage des dizaines glisser sur le "SLIDER" jusqu'à [1] [1 clignotant] [6 fixe]

Verifier les dizaines appuyer sur [16] [16]

La durée est sélectionnée et le décompte démarre.

• Arrêt de la fonction minuterie cuisson :

Exemple pour 13 minutes restantes à puissance 7 :

Action	Bandeau de commande	Afficheur
Sélectionner la zone allumé	appuyer sur [7] de la zone	[7] et voirant de zone
Sélectionner « Minuterie »	appuyer sur [13]	[13]
Désactiver les unités	glisser sur le “SLIDER “jusqu'à [0]
Verifier les unités	appuyer sur [10]	[1 clignotant]
Désactiver les dizaines	glisser sur le “SLIDER “jusqu'à [0]	[00 clignotant][0 fixe]
Verifier les dizaines	appuyer sur [00]	[00]

• Arrêt automatique en fin de cuisson :

Dès que le temps de cuisson sélectionné est écoulé, la minuterie affiche [00] en clignotant et un signal sonore retentit.

Pour stopper le son et le clignotement, il suffit d'appuyer sur la touche [00].

Minuterie utilisée hors cuisson :

Exemple pour 29 minutes :

Action | Bandeau de commande | Afficheur

Activer la table de cuisson : appuyer sur [ ] ① voyants de zone allumés. Sélectionner « Minuterie » : appuyer sur [ CL ] [00]. Réglage des unités : glisser sur le "SLIDER" jusqu'à [9] [0 fixe] [9 clignotant]. Valider les unités : appuyer sur [09] [0 clignotant] [9 fixe]. Réglage des dizaines : glisser sur le "SLIDER" jusqu'à [2] [2 clignotant] [9 fixe]. Valider les dizaines : appuyer sur [29] [29].

La durée est sélectionnée et le décompte démarre.

Dès que le temps de cuisson sélectionné est écoulé, la minuterie affiche en clignotant [00] et un signal sonore retentit.

Pour stopper le son et le clignotement, il suffit d'appuyer sur la touche [00]. La table s'éteint.

Programmation d'automatisme de cuisson

Toutes les zones de cuisson sont équipées d'un dispositif de cuisson automatique. La zone de cuisson se met en marche à pleine puissance pendant un certain temps, puis réduit automatiquement sa puissance sur le niveau présélectionné.

• Mise en route de l'automatisation :

Action Bandeau de commande Afficheur [0] et voyant de zone Sélectionner la zone allumé appuyer sur [0] de la zone Activer la pleine puissance glisser sur le "SLIDER" passé de [0] à [9] jusqu'à [9] Activer l'automatisation ré appuyer sur [9] du "SLIDER" [9] clignote avec [A] Sélectionner niveau glisser sur le "SLIDER" [9] passé à [8] [7] (par exemple « 7 ») jusqu'à [7] [7] clignote avec [A]

• Arrêt de l'automatisation :

Action Bandeau de commande Afficheur [7] clignote SÉLECTIONNER la zone appuyer sur [7] de la zone avec [A] SÉLECTIONNER niveau glisser sur le "SLIDER" [1] à [9]

Fonction Pause

Cette fonction permet d'interrompre ou de réactiver la cuisson avec les mêmes réglages de puissances.

• Enclencher, déclencher la fonction :

Action Bandeau de commande Afficheur Activer la pause appuyer sur la touche [II] pendant 2s [II] sur les afficheurs Stopper la pause appuyer sur la touche [II] pendant 2s le voyant "Pause/Rappel" clignote "Pause/Rappel" appuyer sur une autre touche ou le voyant glisser sur le "SLIDER" est éteint

Fonction rappel

Après avoir éteint la table (①), il est possible de rappeler les derniers réglages sélectionnés :

• État de cuisson de toutes les zones de cuisson (puissance).
• Minutes et secondes des zones de cuisson programmées par les minuteries.
• Fonction "cuisson automatique".

La procédure de rappel est la suivante :

Appuyer sur la touche [ ① - Ensuite appuyer sur la touche [II] en moins de 6 secondes.

Les réglages précédents sont à nouveau actifs.

Fonction Bridge

Cette fonction permet de combiner les 2 zones de gauche et de droite avec les mêmes fonctionnalités qu'une seule zone.

Action Bandeau de commande Afficheur

Mis en route Appuyer sur [ ] [0] ou [H]

Activer le bridge Appuyer sur les 2 zones de gauche [ 0 ] sur la zone avant et

[ ] sur la zone arriere.

Augmenter le bridge Glisser sur le "SLIDER [1 à 9] ou [U]

[1à9]ou [U]

Arreter le bridge Appuyer sur les 2 zones de gauche [0] ou [H] sur les 2

zones

Fonction « Maintien au chaud »

Cette fonction de maintien au chaud permet d'atteindre et de maintenir automatiquement une température de 70 °C.

Ceci évitera aux liquides de déborder et aux mets d'attacher au fond de la casserole.

• Activer, désactiver la fonction « Maintien au chaud » :

Action | Bandeau de commande | Afficheur

Sélectionner la zone | Appuyer sur [0] de la zone | [0] à [9] ou [H]

Activer le maintien au chaud | Appuyer sur [U] du "SLIDER" | [U]

Arrêter le maintien au chaud | Appuyer sur [U] de la zone | [U]

Cette fonction peut être mise en route indépendamment sur tous les foyers.

Lorsque la casserole quitte la zone de cuisson, la fonction « Maintien au chaud » reste active pendant environ 10 minutes.

La durée maximale de maintien au chaud est de 2 heures.

La durée maximale de maintien au chaud est de 2 heures.

Pour éviter de modifier une sélection de la table de cuisson, notamment dans le cadre du nettoyage de la vitre, le bandeau de commande (à l'exception de la touche marche/arrêt [ ]) peut être verrouillé.

Pour éviter de modifier une sélection de la table de cuisson, notamment dans le cadre du nettoyage de la vitre, le bandeau de commande (à l'exception de la touche marche/arrêt [ ]) peut être verrouillé.

- Verrouillage :

Mise en route : appuyer sur [ ] [0] ou [H] sur les afficheurs.

Verrouiller la table : appuyer ensemble sur [B] et [0] de la zone avant droite. Pas de changement sur les afficheurs. Pour déverrouiller, ré-appuyer sur [0] [L] sur les afficheurs.

- Déverrouillage :

Action | Bandeau de commande | Afficheur

Mise en route : appuyer sur [ L ] sur les afficheurs.

Dans les 5 secondes après la mise en route :

Déverrouiller la table : appuyer ensemble sur [B] et [L] de la zone avant droite. Appuyer sur [B] : les afficheurs sont éteints.

Qualité des casseroles

Matériaux adaptés : acier, acier émaillé, fonte, aluminium ou inox à fond ferromagnétique. Matériaux non adaptés : aluminium et inox à fond non ferromagnétique, cuivre, laiton, verre, céramique, porcelaine.

Les fabricants spécifient si leurs produits sont compatibles induction.

Pour vérifier si des casseroles sont compatibles :

• Placez un peu d'eau dans une casserole placée sur une zone de cuisson induction réglée au niveau [9]. Cette eau doit chauffer en quelques secondes.
• Placez un aimant sur le fond externe de la casserole, il doit rester collé.

Certaines casseroles peuvent faire du bruit lorsqu'elles sont placées sur une zone de cuisson à induction. Ces bruits ne traduisent en aucun cas un défaut de l'appareil et n'influent nullement sur son fonctionnement.

Dimension des casseroles

Les zones de cuisson s'adaptent automatiquement à la dimension du fond de la casserole jusqu'à une certaine limite. Le fond de cette casserole doit cependant avoir un diamètre minimum en fonction du diamètre de la zone de cuisson correspondante.

Afin d'obtenir le rendement maximum de votre table de cuisson, veuillez placer la casserole bien au centre de la zone de cuisson.

Exemples de réglage des puissances de cuisson

(Les valeurs ci-dessous sont indicatives)

1 à 2	Faire fondreRéchauffer	Sauces, beurre, chocolat, gelatinePlats pré-cuisinés
2 à 3	GonflerDécongélation	Riz, pudding et plats cuisinésLégumes, poisson, produits congelés
3 à 4 Vapeur Légumes, poissons, viande
4 à 5 Eau		Pommes de terre à l'eau, soupes, pâtesLégumes frais
6 à 7 Cuire à feu doux		Viandes, foie, øeufs, saucissesGoulasch, roulades, tripes
7 à 8	CuireFrière	Pommes de terre, beignets, galettes
9	Frière,Porter à ébullition	Steaks, omeletteseau
P Frière, Porter à ébullition	Porter à ébullition des quantités importantes d'eau

ENTRETIEN ET NETTOYAGE

Pour nettoyer, il faut mettre l'appareil hors fonctionnement.

Laissez refroidir l'appareil, car risques de brûlures.

• Nettoyez les restes de cuisson avec de l'eau additionnée de produit vaisselle ou un produit du commerce conseillé pour la vitrocéramique.
• N'utilisez en aucun cas d'appareils « à vapeur » ou « à pression »
• Ne pas utiliser d'objets qui risqueraient de rayer la vitrocéramique (tel que tampons abrasifs ou pointe de couteau...).
• N'utilisez pas de produits de nettoyage abrasifs qui pourraient endommager l'appareil.
• Séchez l'appareil avec un chiffon propre.
• Enlevez immédiatement le sucre et les mets contenant du sucre.

QUE FAIRE EN CAS DE PROBLÈME

La table de cuisson ou les zones de cuisson ne s'enclenchent pas :

• La table est mal connectée au réseau électrique. Le fusible de protection a sauté.
• Vérifiez si le verrouillage n'est pas activé.
• Les touches sensitives sont couvertes d'eau ou de graisse.
• Un objet est posé sur les touches sensitives.

Le symbole [U] s'affiche :

• Il n'y a pas de casserole sur la zone de cuisson.
• Le récipient utilisé n'est pas compatible avec l'induction. Le diamètre du fond de casserole est trop petit par rapport à la zone de cuisson.

Le symbole [E] s'affiche :

Débranchez et rebranchez la table de cuisson. Appelez le Service Après-ventes.

L'une des zones ou l'ensemble du plan de cuisson se déclenche :

Le déclenchement de sécurité a fonctionné. Celui-ci s'actionne dans le cas où vous avez oublié de couper une des zones de chauffe. Il s'enclenche également lorsque une ou plusieurs touches sensitives sont couvertes. Une des casseroles est vide et son fond a surchauffé. La table dispose également d'un dispositif de réduction automatique de niveau de puissance et de coupure automatique en cas de surchauffe.

La soufflerie de ventilation continue de tourner après l'arrêt de la table :

• Ce n'est pas un défaut, le ventilateur continue de protéger l'électronique de l'appareil.
• La soufflerie s'arrête automatiquement.

Le symbole [L] s'affiche :

• Se référer au chapitre verrouillage du bandeau de commande.

Le symbole [U] s'affiche :

• Se référer au chapitre "Maintien chaud".

Le symbole [II] s'affiche :

• Se référer au chapitre "Pause".

Le symbole [ə] ou [Er03] s'affiche :

• Un objet ou un liquide recouvre les touches de la commande. Le symbole disparaît une fois les touches libérées ou nettoyées.

Le symbole [E2] ou [EH] s'affiche :

• La table est en surchauffe, laissez-la refroidir puis rallumez-la.

Le symbole [E3] s'affiche :

• La casserole n'est pas adaptée, changez de casserole.

Le symbole [E6] s'affiche :

• Réseau électrique défectueux. Contrôlez la fréquence et la tension du réseau électrique.

Le symbole [E8] s'affiche :

• L'entrée d'air du ventilateur est obstruée, libérez-la.

Le symbole [U400] s'affiche :

• La table est mal connectée au réseau. Vérifiez le branchement et rebranchez la table.

Si un des symboles ci-dessus persiste, appelez le SAV.

PROTECTION DE L'ENVIRONNEMENT

• Les matériaux d'emballage sont écologiques et recyclables.
• Les appareils électroniques sont composés de matériaux recyclables et parfois de matériaux nocifs pour l'environnement, mais nécessaires au bon fonctionnement et à la sécurité de l'appareil.
• Ne jetez en aucun cas votre appareil avec les déchets ménagers.
• Faites appel au service d'enlèvement ou aux sites de dépôt mis en place par votre commune et adaptés au recyclage des appareils électroménagers.

Le montage relève de la compétence exclusive de spécialistes.

L'utilisateur est tenu de respecter la législation et les normes en vigueur dans son pays de résidence.

Mise en place du joint d'étanchéité

Le joint adhésif fourni avec l'appareil permet d'éviter toute infiltration dans le meuble.

Sa mise en place doit être effectuée avec un grand soin suivant le croquis ci-dessous.

Coller le joint (2) sur le rebord de la table à 2 mm du bord externe, après avoir ôté la feuille de protection (3).

Encastrement :

• Découpe du plan de travail :

Dimension de la vente	Dimension de découpe
520 x 590 mm	490 x 560 mm

• La distance entre la table de cuisson et le mur doit être au minimum de 50 mm.
• La table de cuisson est un appareil qui appartient à la classe de protection « Y ». Lors de son encastrement, une paroi d'armoire haute ou un mur peut se trouver sur l'un des côtés et sur la face arrière. Mais de l'autre côté, aucun meuble ni aucun appareil ne doit être plus haut que le plan de cuisson.
• Les placages et revêtements des plans de travail doivent être réalisés en matériaux résistant à la chaleur (100 °C).
• Les baguettes de bord murales doivent être thermorésistantes.
• Les matériaux des plans de travail peuvent gonfler au contact de l'humidité. Pour protéger le chant de la découpe, appliquer un vernis ou une colle spéciale.
• N'installez pas la table au-dessus d'un four non ventilé ou d'un lave-vaisselle.
• Garantir entre le fond du caisson de l'appareil un espace de 20 mm pour assurer une bonne circulation de l'air de refroidissement de l'électronique.
• Si un tiroir se trouve sous le plan de cuisson, évitez d'y ranger des objets inflammables (par exemple : spray) et des objets non résistants à la chaleur.
• L'écart de sécurité entre la table de cuisson et la hotte aspirante placée au-dessus d'elle doit respecter les indications du fabricant de hottes. En cas d'absence d'instructions, respecter une distance minimale de 760 mm.
• MISE EN GARDE : Utiliser uniquement les dispositifs de protection de table de cuisson conçus par le fabricant de l'appareil de cuisson ou indiqués par le fabricant de l'appareil dans les instructions d'utilisation comme adaptés, ou les dispositifs de protection de table de cuisson intégrés à l'appareil. L'utilisation de dispositifs de protection non appropriés peut entraîner des accidents.
• L'installation de cet appareil et son branchement au réseau électrique ne doivent être confiés qu'à un électricien parfaitement au fait des prescriptions normatives.
• La protection contre les pièces sous tension doit être assurée après le montage.
• Les données de raccordement nécessaires se trouvent sur la plaque signalétique et la plaque de branchement placées sous l'appareil.
• Cet appareil doit être séparé du secteur par un dispositif de sectionnement omnipolaire. Lorsque celui-ci est ouvert (déclenché), un écartement de 3 mm doit être assuré.
• Le circuit électrique doit être séparé du réseau par des dispositifs appropriés, par exemple les disjoncteurs, les fusibles, les disjoncteurs différentiels et les contacteurs.
• Si l'appareil n'est pas muni d'une fiche accessible, des moyens de déconnexion doivent être incorporés à l'installation fixe conformément aux réglementations de l'installation.
• Le câble d'alimentation doit être placé de sorte qu'il ne touche pas de parties chaudes de la table de cuisson.
• Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou des personnes de qualification similaire afin d'éviter un danger.

Attention !

Cet appareil est uniquement prévu pour une alimentation en 230 V ~ 50/60 Hz. Raccordez toujours le fil de terre de protection.

Respectez le schéma de raccordement.

Le boîtier de raccordement se situe sous la plaque de cuisson. Pour ouvrir le capot, servez-vous d'un tournevis moyen. Placez-le dans les 2 fentes situées à l'avant des 2 flèches.

Réseau Raccordement Diamètre cable cable Calibre de protection
230V~ 50/60Hz	1 Phase + N 3	x 2.5 mm² H 05 V2V2 - F	25 A*
400V~ 50/60Hz	2 Phases + N	4 x 1.5 mm² H 05 V2V2 - F	16 A*

• calculé avec le coefficient de simultanéité suivant la norme EN 60 335-2-6

Branchement de la table :

Pour vous adapter au réseau électrique (230 V ~ 1P+N ou 400 V ~ 2P+N), veuillez utiliser les pontets en laiton situés dans le boîtier de branchement.

Monophasé 230V~1P+N :

Mettre un pontet entre les plots N1 et N2 et entre L1 et L2.

Visser le fil vert/jaune au plot prévu pour la mise à la terre.

Visser le neutre N au plot N1 ou N2.

Visser la phase L aux plots L1 ou L2.

Biphasé 400V~2P+N :

Mettre un pontet entre les plots N1 et N2.

Visser le fil vert/jaune au plot prévu pour la mise à la terre.

Visser le neutre N au plot N1 ou N2.

Visser la phase L1 sur le plot L1 et la phase L2 sur le plot L2.

Attention ! Veillez à bien engager les fils et à bien serrer les vis.

Notre responsabilité ne saurait être engagée pour tout incident résultant d'un mauvais branchement, ou qui pourrait survenir à l'usage d'un appareil non relié à la terre ou équipé d'une terre défectueuse.

Choisir la zone : appuyer sur [0] de la zone [0] à [9] ou [H].

Activer le maintien au chaud : appuyer sur [U] du "SLIDER" [U].

Arrêter le maintien au chaud : appuyer sur [U] de la zone [U].

Glissez sur le "CURSEUR" de [0] à [9] ou [H].

Pour activer la table de cuisson, appuyez sur [ ] ① [0] ou [H] sur les

voyants de zone.

• La casserole n'est pas adaptée, changez de casserole.

Cet appareil comporte le symbole DEEE (Déchet d'Équipement Électrique et Électronique) signifiant qu'en fin de vie, il ne doit pas être jeté aux déchets ménagers, mais déposé au centre de tri de la localité. La valorisation des déchets permet de contribuer à préserver notre environnement.

PROTECTION DE L'ENVIRONNEMENT - DIRECTIVE 2012/19/UE

Afin de préserver notre environnement et notre santé, l'élimination en fin de vie des appareils électriques et électroniques doit se faire selon des règles bien précises et nécessite l'implication de chacun, qu'il soit fournisseur ou utilisateur.

C'est pour cette raison que votre appareil, tel que le signale le symbole apposé sur sa plaque signalétique ou sur l'emballage, ne doit en aucun cas être jeté dans une poubelle publique ou privée destinée aux ordures ménagères. L'utilisateur a le droit de déposer l'appareil dans des lieux publics de collecte procédant à un tri sélectif des déchets pour être soit recyclé, soit réutilisé pour d'autres applications conformément à la directive.

Ce produit est garanti pour une période de 1 an à partir de la date d'achat*, contre toute défaillance résultant d'un vice de fabrication ou de matériel.

Cette garantie ne couvre pas les vices ou les dommages résultant d'une mauvaise installation, d'une utilisation incorrecte ou de l'usure anormale du produit.

*sur présentation du ticket de caisse.

CONDITIONS DE GARANTIE :
