Merk	VALBERG
Model	VAL TI 4 TB2FES AF
Producttype	Inductiekookplaat met keramisch glas
Aantal kookzones	4
Totaal vermogen	7400 W
Elektrische aansluiting	230 V ~ 50/60 Hz enkelfase of 400 V ~ 2P+N driefase
Afmetingen apparaat (B x D)	520 x 590 mm
Uitsnijafmetingen (B x D)	490 x 560 mm
Boostfunctie	Ja, per kookzone (max. 1850 W)
Timerfunctie	Ja, instelbaar van 0 tot 99 minuten
Pauzefunctie	Ja
Bridgefunctie	Ja (combinatie van 2 zones)
Warmhoudfunctie	Ja, automatisch op 70°C
Bedieningspaneel vergrendelen	Ja
Pannendetectie	Ja
Restwarmte-indicator	Ja (symbool H)
Ventilatie	Automatische koeling
Pannencompatibiliteit	Staal, gietijzer, ferromagnetisch roestvrij staal; koper, aluminium, glas uitgesloten
Reiniging	Water en afwasmiddel, schuurmiddelen vermijden
Kinderbeveiliging	Vergrendeling van het bedieningspaneel
Garantie	1 jaar
Beschermingsklasse	Y

Veelgestelde vragen - VAL TI 4 TB2FES AF VALBERG

Hoe schakel ik de kookplaat in?

Druk op de toets [①] om de kookplaat in te schakelen. De displays tonen knipperend [0].

Welke soorten pannen gebruiken op deze inductiekookplaat?

Gebruik pannen van staal, gietijzer of ferromagnetisch roestvrij staal. Vermijd koper, aluminium en glas. Controleer de compatibiliteit met een magneet.

Wat te doen als het symbool [U] verschijnt?

Het symbool [U] geeft aan dat er geen pan wordt gedetecteerd of dat de pan niet compatibel is. Plaats een geschikte pan op de zone of verwissel van pan.

Hoe gebruik ik de Boostfunctie?

Selecteer de gewenste kookzone en druk vervolgens op [B]. Het display toont [P]. De booster werkt 10 minuten op maximaal vermogen.

Hoe stel ik de timer in?

Selecteer de zone en het vermogen, druk op [CL], gebruik vervolgens de SCHUIF om de minuten en tientallen in te stellen. Bevestig door op [CL] te drukken.

Wat betekent het symbool [H]?

Het symbool [H] geeft restwarmte op de kookzone aan. Raak niet aan zolang het symbool wordt weergegeven.

Hoe vergrendel ik het bedieningspaneel?

Druk tegelijkertijd op [B] en de toets [0] van de rechter voorzone. Het display toont [L]. Om te ontgrendelen, druk op [L] en vervolgens op [B] en [0].

Wat te doen bij een scheur in het keramisch glas?

Schakel onmiddellijk de stroomtoevoer uit en trek de stekker uit het stopcontact. Neem contact op met de klantenservice. Gebruik het apparaat niet.

Hoe reinig ik de kookplaat?

Reinig met een vochtige doek en een beetje afwasmiddel. Gebruik geen schurende middelen of scherpe voorwerpen. Droog met een schone doek.

Wat is het totale vermogen van het apparaat?

Het totale vermogen is 7400 W verdeeld over 4 zones, elke zone heeft een nominaal vermogen van 1400 W en een booster van 1850 W.

GEBRUIKSAANWIJZING VAL TI 4 TB2FES AF VALBERG

We danken u hartelijk voor het in ons gestelde vertrouwen bij uw keuze van de vitrokeramische inductiekookplaat.

Teneinde dit apparaat goed te leren kennen, raden we u aan deze gebruiksaanwijzing volledig en aandachtig door te lezen en te bewaren om deze later te kunnen raadplegen.

INHOUD

VEILIGHEID 39

VEILIGHEIDSAANWIJZINGEN VOOR DE INGEBRUIKNAME 39 ALGEMENE VEILIGHEIDSAANWIJZINGEN 39 BESCHERMING TEGEN BESCHADIGING 41 VOORZORGSMAATREGELEN BIJ DEFECT VAN HET APPARAAT 42 BESCHERMING TEGEN ANDERE GEVAREN 42

AANWIJZINGEN VOOR DE MONTAGE 53

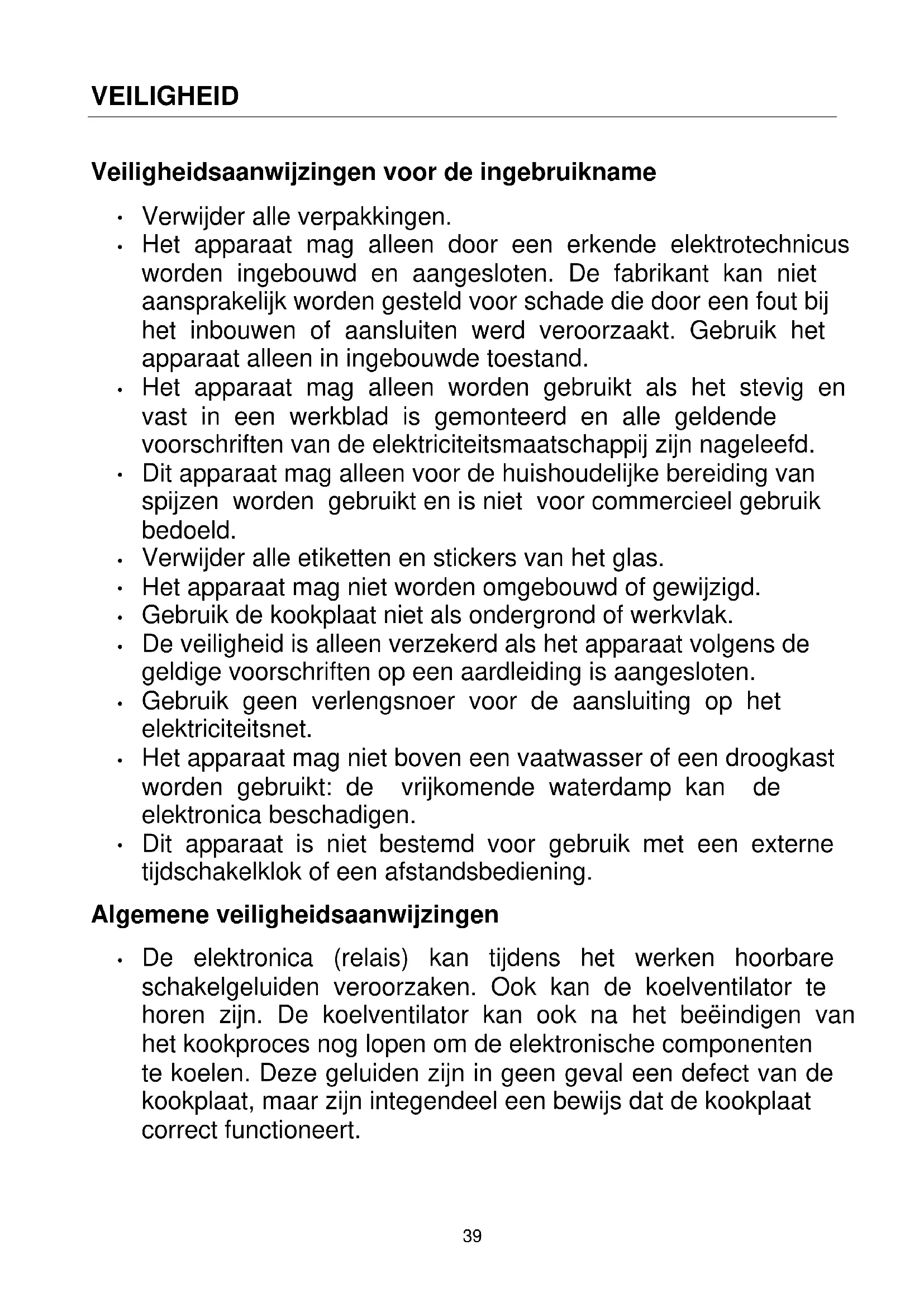

Veiligheidsaanwijzingen voor de ingebruikname

• Verwijder alle verpakkingen.
• Het apparaat mag alleen door een erkende elektrotechnicus worden ingebouwd en aangesloten. De fabrikant kan niet aansprakelijk worden gesteld voor schade die door een fout bij het inbouwen of aansluiten is veroorzaakt. Gebruik het apparaat alleen in ingebouwde toestand.
• Het apparaat mag alleen worden gebruikt als het stevig en vast in een werkblad is gemonteerd en alle geldende voorschriften van de elektriciteitsmaatschappij zijn nageleefd.
• Dit apparaat mag alleen voor de huishoudelijke bereiding van spijzen worden gebruikt en is niet voor commercieel gebruik bedoeld.
• Verwijder alle etiketten en stickers van het glas.
• Het apparaat mag niet worden omgebouwd of gewijzigd.
• Gebruik de kookplaat niet als ondergrond of werkvlak.
• De veiligheid is alleen verzekerd als het apparaat volgens de geldende voorschriften op een aardleiding is aangesloten.
• Gebruik geen verlengsnoer voor de aansluiting op het elektriciteitsnet.
• Het apparaat mag niet boven een vaatwasser of een droogkast worden gebruikt: de vrijkomende waterdamp kan de elektronica beschadigen.
• Dit apparaat is niet bestemd voor gebruik met een externe tijdschakelklok of een afstandsbediening.

Algemene veiligheidsaanwijzingen

• De elektronica (relais) kan tijdens het werken hoorbare schakelgeluiden veroorzaken. Ook kan de koelventilator te horen zijn. De koelventilator kan ook na het beëindigen van het kookproces nog lopen om de elektronische componenten te koelen. Deze geluiden zijn in geen geval een defect van de kookplaat, maar zijn een bewijs dat de kookplaat correct functioneert.

Schakel na ieder gebruik de kookzones uit. - Oververhitte vetstoffen en olie kunnen snel ontbranden. Als u spijzen in vet of olie (bijv. frieten) bereidt, dient u in de nabijheid van het apparaat te blijven. - Als u kookt en braadt, worden de kookzones heet. Pas daarom op voor verbrandingen tijdens en na het gebruik van het apparaat. - Let erop dat er geen elektrisch snoer van een vrijstaand of ingebouwd toestel met de glazen plaat of de hete kookzone in aanraking komt. - Magnetische voorwerpen zoals creditcards, diskettes, rekenmachines enz. mogen zich niet in de onmiddellijke nabijheid van het ingeschakelde apparaat bevinden. Hun werking kan nadelig worden beïnvloed. - Metalen voorwerpen zoals messen, vorken, lepels en pannendeksels mogen niet op de kookplaat worden gelegd omdat ze heet kunnen worden. - Leg geen metalen voorwerpen (bijv. lepels, pannendeksels enz.) op de inductieplaat, want deze kunnen bij het werken eventueel warm worden. Bedek de kookplaat nooit met een doek of een beschermende folie; deze kunnen heet worden en ontvlammen. - Kinderen jonger dan 8 jaar, personen van wie de psychische en/of mentale capaciteit verminderd is en personen van wie de kennis onaangepast is, kunnen dit toestel enkel onder toezicht gebruiken of indien zij opgeleid zijn om dit toestel te gebruiken in veilige omstandigheden. - Zij dienen op de hoogte te zijn van de mogelijke risico's die zich kunnen voordoen. Kinderen mogen niet met dit toestel spelen. - Zonder toezicht van een volwassene kan het reinigen en onderhoud van dit toestel niet aan kinderen toevertrouwd worden.

• Gebruik geen pannen met een ongepolijste of beschadigde bodem (bijv. gietijzer). Ze kunnen krassen op de keramische plaat maken. Denk eraan dat ook zandkorrels krassen kunnen veroorzaken.
• Vitrokeramiek is ongevoelig voor temperatuurschokken en zeer duurzaam, maar niet onbreekbaar. Vooral puntige en harde voorwerpen die op de kookplaat vallen kunnen deze beschadigen. Stoot met de pan of de randen van de pan niet tegen het glas.
• Gebruik de kookzones niet met lege pannen.
• Vermijd suiker, kunststof of aluminiumfolie op de hete kookzones. Deze materialen smelten, plakken vast en kunnen daardoor bij het afkoelen barsten, breuken of blijvende veranderingen in het glas veroorzaken. Als ze toch op de hete kookzones terechtkomen, schakel dan het apparaat uit en verwijder deze materialen zolang ze nog heet zijn. Omdat de kookzones heet zijn, bestaat er gevaar van verbranding.
• Risico van brand! Geen voorwerpen op de kookplaat leggen.
• Plaats in geen geval hete pannen op de besturing. De elektronica onder het glas kan beschadigd raken.
• Als er zich onder het ingebouwde apparaat een lade bevindt, moet er een minimumafstand van 2 cm tussen de onderkant van het apparaat en de inhoud van de lade worden aangehouden, omdat anders de ventilatie van het apparaat niet gegarandeerd is.
• Er mogen geen ontvlambare voorwerpen (bijv. spuitbussen) in deze lade worden bewaard. Eventuele bestekbakken dienen in warmtebestendig materiaal te zijn uitgevoerd.
• Maak geen gesloten recipiënten (bijv. conservenblikken) op de kookzones warm. Door de overdruk kunnen de recipiënten of blikken barsten en er bestaat gevaar van verwondingen.

Voorzorgsmaatregelen bij defect van het apparaat

• Als een defect wordt vastgesteld, moet u het apparaat uitschakelen en van het elektriciteitsnet nemen.
• Als er barsten, breuken of scheuren in het glas optreden: schakel de kookplaat onmiddellijk uit, schakel de zekering voor de kookplaat uit of verwijder ze en neem onmiddellijk contact op met onze klantenservice of uw dealer.
• Reparaties aan het apparaat mogen alleen door gespecialiseerd personeel worden uitgevoerd. WAARSCHUWING: Als de glazenplaat gebarsten is, moet het apparaat worden uitgeschakeld om een mogelijke elektrische schok te voorkomen.

• Zorg ervoor dat de kookpan altijd in het midden van de kookzone staat. De panbodem moet de kookzone zoveel mogelijk bedekken.
• Voor personen met een pacemaker ontstaat in de buurt van het ingeschakelde apparaat een magnetisch veld, dat eventueel de pacemaker kan storen. Neem in geval van twijfel contact op met de fabrikant van de pacemaker of met uw arts.
• Gebruik geen pannen van kunststof of aluminium: deze kunnen op de kookzone smelten.
• Vuur nooit blussen met water. Schakel de kookzone UIT. Vlammen voorzichtig met een deksel, smoordeksel of iets dergelijks verstikken.

HET GEBRUIK VAN NIET GESCHIKTE PANNEN OF ADAPTERPLATEN VOOR INDUCTIE LEIDT TOT EEN VOORTIJDIGE BEEINDIGING VAN DE GARANTIE. DE FABRIKANT IS NIET AANSPRAKELIJK VOOR SCHADE DIE AAN DE KOOKPLAAT OF DE OMGEVING ERVAN KAN ONTSTAAN.

Type	VALTI4TB2FES
Total vermogen 7400 W
Energieverbruik van de kookplaat EChob**	172.8 Wh/kg
Links voor zone
Detectie kookpan Ø 100 mm	200x190 mm
Normaal* 1400 W
Met Booster* 1850 W
Gestandaardiseerde categorie van het kookgerei**	C
Energieverbruik ECcw** 172.7 Wh/kg
Links acheter zone
Detectie kookpan Ø 100 mm	200x190 mm
Normaal* 1400 W
Met Booster* 1850 W
Gestandaardiseerde categorie van het kookgerei**	C
Energieverbruik ECcw** 172.7 Wh/kg
Rechts acheter zone
Detectie kookpan Ø 100 mm	200x190 mm
Normaal* 1400 W
Met Booster* 1850 W
Gestandaardiseerde categorie van het kookgerei**	B
Energieverbruik ECcw** 164 Wh/kg
Rechts voor zone
Detectie kookpan Ø 100 mm	200x190 mm
Normaal* 1400 W
Met Booster* 1850 W
Gestandaardiseerde categorie van het kookgerei**	A
Energieverbruik ECcw** 181.6 Wh/kg

• het vermogen kan variëren in functie van de afmetingen en het materiaal van de kookpotten ** berekend volgens de methoden voor het meten van de gebruikseigenschappen (EN 60350-2)

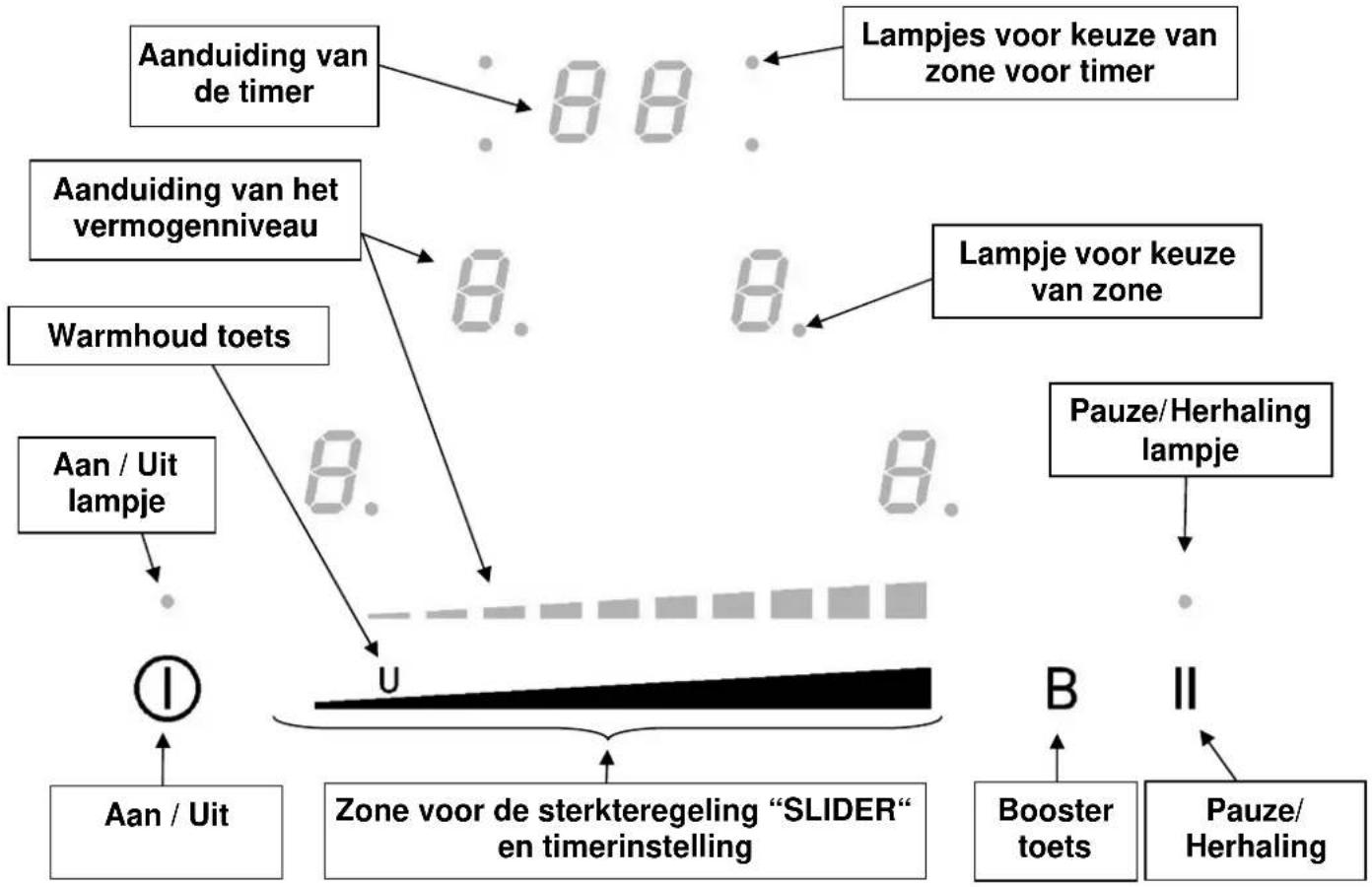

Bedieningspaneel

GEBRUIK VAN HET APPARAAT

Display

Display Aanduiding Functie

0 Nul Kookzone geactiveerd

1...9 Vermogenniveau Keuze kookniveau

U Detectie kookpan Geen of onaangepaste kookpan

A Onmiddellijke opwarming Automatisch koken

E Foutmelding Defect elektronisch circuit

H Restwarmte De kookzone is warm

P Booster Het turbovermogen is geactiveerd

U Warmtebehoud Automatisch behoud op 70°

II Pauze De pauze is geactiveerd

Bridge

Ventilatie

Beide kookzones zijn verbonden

De koelventilator werkt volledig automatisch. Hij komt langzaam op gang zodra de door de elektronica vrijgekomen warmte een bepaalde hoeveelheid overschrijdt. De ventilatie schakelt naar de tweede stand wanneer het kookvlak intensief wordt gebruikt. De ventilator vermindert de stand en stopt automatisch zodra het elektronisch circuit voldoende is afgekoeld.

Voor het eerste gebruik

Poets uw toestel met een vochtige doek en droog het af. Gebruik geen zeep, deze kan op het glas een blauwachtige waas doen verschijnen.

Principe van inductie

Onder elke kookzone bevindt zich een inductiespoel. Wanneer deze in werking is, produceert ze een variabel elektromagnetisch veld dat op zijn beurt inductiestroom produceert in de magnetische bodem van de pan. Hierdoor verwarmt de pan die op de kookzone staat.

Uiteraard zijn aangepaste pannen vereist:

• Aanbevolen zijn alle metalen pannen met magnetische basis (eventueel met een magneet te controleren) zoals: gietijzeren ketel, zwarte ijzeren pan, geëmailleerde metalen pannen, inox met magnetische bodem, ...
• Uitgesloten zijn alle pannen in koper, inox, aluminium, glas, hout, keramiek, aardewerk, inox zonder magneet...

De inductiekookzone houdt onmiddellijk rekening met de afmeting van de gebruikte pan. Is de diameter te klein, dan werkt de pan niet. De diameter varieert in functie van de diameter van de kookzone. Wanneer de pan niet aan de kookplaat aangepast is, blijft het symbool ( ) branden.

Tiptoetsen

Uw apparaat is uitgerust met tiptoetsen waarmee u de verschillende functies kunt instellen. Het aanraken van de toets zet de functie in werking. Deze activering wordt weergegeven door een lichtje, een aflezing en/of een geluidssignaal.

Druk niet op meerdere toetsen tegelijk.

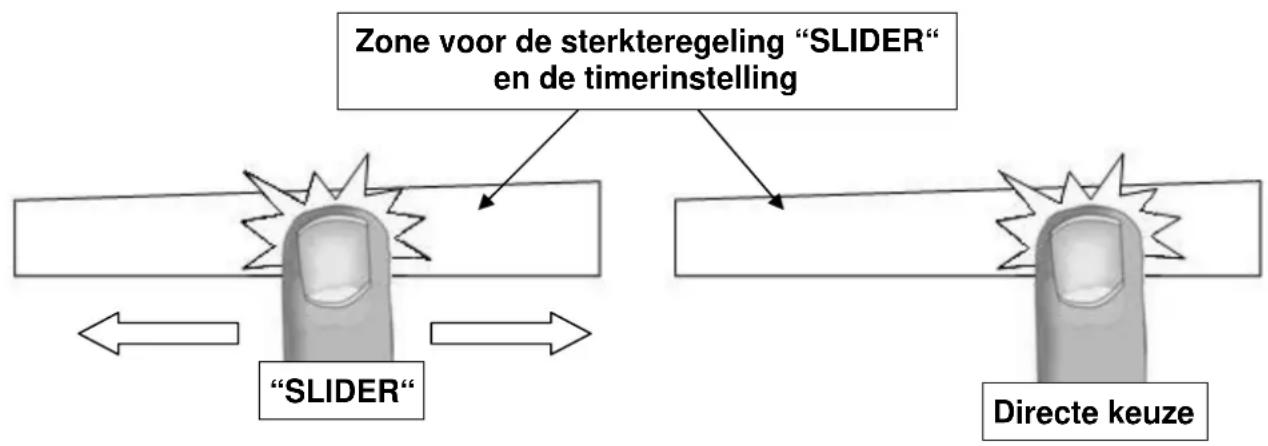

Zone voor de sterkteregeling "SLIDER" en de timerinstelling

Voor de selectie van het vermogen van de slider, sleep uw vinger op de "Slide".

U kunt ook profiteren van de rechtstreekse toegang door uw vingers rechtstreeks op het gewenste instelling te plaatsen.

Inwerkingstelling

· In- en uitschakelen van de kookplaat :

Actie

Bedieningspaneel

Display

Inschakelen

druk op [ ]

4x[0]kipperen

Uitschakelen

druk op [ ]

geen of [H]

• In- en uitschakelen van een kookzone :

Actie

Bedieningspaneel

Display

Kiezen: druk op [0] van de zone

[0] en lampje van de

zone aan

Instellen: glijden over de "SLIDER"

[0] tot [9]

(Sterkteregeling) maar rechts of links

Uitschakelen: glijden tot [0] over de "SLIDER" [0] of [H]

Indien binnen de 20 seconden geen regeling is uitgevoerd, valt de elektronica terug op de wachtpositie.

Detectie van de pan

De detectie van de pan verzekert een optimale veiligheid. De inductie functioneert niet:

• indien er geen pan op de kookzone staat of wanneer de pan ongeschikt is voor inductie. In dit geval is het onmogelijk het vermogen op te voeren en het symbool [U] verschijnt op de display. Wanneer een pan op de kookzone wordt geplaatst, verdwijnt de [U].
• De werking wordt onderbroken wanneer het koken de pan van de kookzone wordt genomen. Het symbool [U] verschijnt op de display. De [U] verdwijnt wanneer de pan terug op het kookvlak wordt geplaatst. Het koken gaat door op het voordien gekozen vermogen.

Schakel de kookzone uit na gebruik. De pannedetectie [U] blijft dan niet actief.

Aanduiding restwarmte

Als na het uitzetten van de kookzones of het volledig uitzetten van de kookplaat, de kookzones nog warm zijn, wordt dit aangegeven door [ H ].

Het symbool [H] gaat uit wanneer de kookzones zonder gevaar kunnen worden aangeraakt. Zolang het lampje van de restwarmte blijft branden, de kookzones niet aanraken en geen enkel warmtegevoelig voorwerp op de kookzones plaatsen. Gevaar voor brand of brandwonden!

Boosterfunctie

De boosterfunctie [ B ] verleent aan de gekozen kookzone een opgevoerd vermogen.

Indien deze functie geactiveerd is, werken deze kookzones gedurende 10 minuten met een aanmerkelijk hoger vermogen.

De booster is ontworpen om bijvoorbeeld snel grote hoeveelheden water te verwarmen, zoals bij de bereiding van pasta.

In- en uitschakelen van de booster:

Actie

De zone kiezen

aan

De booster inschakelen

Bedieningspaneel

Display

[0] en lampje van de zone

De booster uitschakelen

druk op [B]

[P]

of druk op [B]

glijden over de "SLIDER" naar [0]

[9]

Timerfunctie

De timerfunctie kan voor alle kookzones tegelijk gebruikt worden, met verschillende tijdsaanduidingen (van 0 tot 99 minuten) voor ieder van de zones.

• Regeling of wijziging van de kooktijd:

Voorbeeld 16 minuten op stand 7:

Actie Bedieningspaneel Display

De zone kiezen: druk op [0] van de zone [0] lampje van de zone aan. Het vermogen kiezen: glijdt over de "SLIDER" tot [7] [7]. Timer kiezen: druk op [CL] [00]. Eenheden kiezen: glijdt over de "SLIDER" tot [6] [0 aan] [6 knippert]. Eenheden bevestigen: druk op [0] [6] [0 knippert] [6 aan]. Tientallen kiezen: glijdt over de "SLIDER" tot [1] [1 knippert] [6 aan]. Tientallen bevestigen: druk op [1] [6] [16].

De tijdsduur is ingesteld en begint te verlopen.

Uitschakelen van de timerfunctie:

Voorbeeld nog 13 minuten op stand 7:

Actie Bedieningspaneel Display De zone kiezen druk op [7] van de zone [7] lampje van de zone aan « Timer » kiezen druk op [13] [13] Eenheden uitschakelen glijdt over de "SLIDER" tot [0] [1 aan] [0 knippert] Eenheden bevestigen druk op [10] [1 knippert] [0 aan] Tientallen uitschakelen glijdt over de "SLIDER" tot [0] [00] Tientallen bevestigen druk op [00] [00]

• Automatisch uitschakelen op het einde van de kooktijd :

Wanneer de gekozen tijd verlopen is, geeft het lampje van de timer al knipperend [ 00 ] weer, terwijl een geluidssignaal klinkt.

Druk op [00] om het geluid en het knipperen te beëindigen.

• Gebruik van de timer zonder koken :

Voorbeeld 29 minuten :

Actie Bedieningspaneel Display De kookplaat activeren druk op [ ] lampjes van de zone aan <Timer kiezen druk op [CL] [00] Eenheden kiezen glijdt over de "SLIDER" tot [9] [0 aan] [9 knippert] Eenheden bevestigen druk op [09] [0 knippert] [9 aan] Tientallen kiezen glijdt over de "SLIDER" tot [2] [2 knippert] [9 aan] Tientallen bevestigen druk op [29] [29]

De tijdsduur is ingesteld en begint te verlopen.

Wanneer de gekozen tijd verlopen is, geeft het lampje van de timer al knipperend [ 00 ] weer, terwijl een geluidssignaal klinkt.

Druk op [00] om het geluid en het knipperen te beëindigen.

De kookplaat schakelt uit.

Programmeren van automatisch koken

Alle kookzones zijn uitgerust met een hulpmiddel voor automatisch koken. De kookzone functioneert eerst een zekere tijd op volle kracht en vermindert dan automatisch het vermogen op de uitgekozen warmte.

• Programmeren van automatisch koken :

Actie	Bedieningspaneel	Display
De zone kiezen	druk op [0] van de zone	[0] lampje van de
zone aan
Het vermogen kiezen	glijdt over de “SLIDER”	van [0] maar [9]
tot [9]
Automatisch koken kiezen	druk opnieuw op [9]	van de “SLIDER” [9] knippert r
Het vermogen kiezen	glijdt over de “SLIDER”	van [9] maar [8] [7]
(vb. « 7 »)	tot [7]	[7] knippert met [A]

• Stopzetten van automatische bediening :

Actie Bedieningspaneel Display

De zonekiezen druk op [0] van de zone [1] tot [9] knippert

met [A]

Het vermogenkiezen glijdt over de“SLIDER” [1] tot [9]

Functie Pauze

Deze functie laat toe het koken te onderbreken of te hervatten met dezelfde vermogeninstellingen.

• Aanzetten, stopzetten van de functie:

Actie Bedieningspaneel	Display
De pauze activeren	druk 2s op [II]
De pauze stopzetten	druk 2s op [II]
	Druk op een andere toets of [II]uit glijd over "SLIDER"

Functie herhaling

Na het uitzetten van de kookplaat (①) is het mogelijk de laatst gekozen instellingen te herhalen:

• Staat van alle kookzones (vermogen)
• Minuten en seconden van de geprogrammeerde kookzones door de timers
• Functie "automatisch koken"

De herhalingsprocedure is als volgt:

Duw op de toets [ 1] - Vervolgens op de [ II ] toets duwen in minder dan 6 seconden

De vorige instellingen zijn opnieuw actief.

Bridge Functie

Deze functie laat toe om 2 zones tegelijkertijd te laten werken en te bedienen.

Actie Bedieningspaneel Display

Kookplaat aanzetten Selecteer [ ] [0of[H]

Bridge activeren Selecteer de beide linker kookplaten [0] verschijnt op

display voorste zone

[ ] op achterste zone.

Bridge verhogen Sleep over "SLIDER" [1 tot 9] of [U]

[1 tot 9] of [U]

Bridge stopzetten Selecteer de beide linker kookplaten [0] of [H] op beide

zones

Functie "Warmhouden"

Deze functie warmhouden maakt het mogelijk een temperatuur van 70° te bereiken en automatisch te behouden.

Dit voorkomt dat vloeistoffen overlopen en dat uw gerechten aan de bodem van de kookpot gaan kleven.

Aanzetten, stopzetten van de functie "Warmhouden":

Actie Bedieningspaneel Display

Deze functie kan onafhankelijk gebruikt worden bij alle kookzones.

Wanneer de kookpot de kookzone verlaat, blijft de functie "Warmtebehoud" actief gedurende ongeveer 10 minuten.

De maximale duur van het warmhouden is 2 uur.

Vergrendeling van het bedieningspaneel

Om te vermijden dat een selectie van de kookplaat wordt gewijzigd, bijvoorbeeld bij het poetsen van het glas, kan het bedieningspaneel worden vergrendeld (behalve de toets aan/uit [1]).

• Vergrendeling:

Actie | Bedieningspaneel | Display

Kookplaat vergrendelen: tegelijk drukken op [B] en

[0] van de zone rechts voor

druk opnieuw op [0]

geen wijziging

[L] op de zone

lampjes

• Ontgrendeling:

Actie | Bedieningspaneel | Display

De kookplaat activeren

druk op [①]

Binnen de 5 seconden na het activeren van de kookplaat:

Kookplaat ontgrendelen

tegelijk drukken op [B] en

[L] van de zone rechts voor

druk op [B]

uit

[L] op de zone lampjes

[0] op de zone lampjes

alle zone lampjes

Kwaliteit van de pannen

Aangepaste kookpotten: staal, geëmailleerd staal, gietijzer, inox met magnetische bodem, aluminium met magnetische bodem.

Niet aangepaste kookpotten: aluminium en inox zonder magnetische bodem, koper, messing, keramiek, porselein.

De fabrikanten vermelden of hun producten geschikt zijn voor inductie. Om u ervan te verzekeren of de kookpotten geschikt zijn:

• Giet een beetje water in een kookpot en plaats deze op een inductie kookzone ingesteld op [9].

Het water moet binnen enkele seconden opwarmen.

Houd een magneet tegen de bodem van de kookpot. De magneet moet blijven plakken.

Sommige kookpotten zoemen wanneer ze op een inductiekookzone geplaatst worden. Dit wil niet zeggen dat het apparaat defect is en het beïnvloedt geenszins het functioneren.

Afmetingen van de pannen

De kookzones passen zich tot op zekere hoogte automatisch aan de diameter van de pan aan. De bodem van deze pan dient wel een minimum diameter te hebben in functie van de diameter van de gekozen kookzone.

Plaats de pan goed in het midden van de kookzone teneinde een optimaal rendement van uw kooktafel te verkrijgen.

Voorbeelden van vermogenregeling

(de hieronder vermelde waarden zijn enkel richtgevend)

1 tot 2	Smelten Opwarmen	Sauzen, boter, chocolde, gelatine Kant- en klaargerechten
2 tot 3	Opzwellen Ontdooien	Rijst, pudding en bereidde gerechten Groenten, vis, diepgevroren producten
3 tot 4	Stoom Groenten, vis, vlees
4 tot 5	Water Gekooke aardappelen,	soep, pasta Verse groenten
6 tot 7	Zachtjes koken Vlees, lever, eieeren, braadworsten Goulash, rollade, pens
7 tot 8	Koken, braden Aardappelen, beignets, platte koeken
9	Braden Op kooktemperatuur brengen	Steaks, omeletten water
P	Braden Op kooktemperatuur brengen	Water

REINIGING EN ONDERHOUD

Laat het apparaat eerst afkoelen, anders bestaat er risico voor brandwonden.

Maak de kookplaat regelmatig schoon. Gebruik hiervoor een vochtige doek en wat reinigingsmiddel of een speciaal product voor keramisch glas.

Om het apparaat te reinigen moet het uitgeschakeld zijn.

Het reinigen van het apparaat met een stoomreiniger of een hogedrukreiniger is om veiligheidsredenen niet toegelaten.

• Gebruik in geen geval schurende of bijtende reinigingsmiddelen zoals grill- en ovensprays, vlekken- of roestmiddelen, schuurpoeder of sponsjes met een krassend oppervlak. Wrijf de kookplaat vervolgens met een schone doek droog.
• Verwijder suiker of spijzen die suiker bevatten onmiddellijk.

KLEINE STORINGEN VERHELPEN

De kookplaat of de kookzone werkt niet:

• De kookplaat is verkeerd op het elektrisch net aangesloten
• De zekering is gesprongen --> controleer de zekering in de meterkast.
• Kijk na of de vergrendeling niet is ingeschakeld
• De tiptoetsen zijn met water of vet bespat
• Er staat een voorwerp op de tiptoetsen

Het symbool [U] licht op:

• Er staat geen pan op de kookzone
• De pan is niet geschikt voor inductie
• De diameter van de bodem van de pan is te klein in vergelijking met de kookzone

Het symbool [E] licht op:

• Bel de Dienst na Verkoop.

Een enkele zone of alle zones vallen uit:

• De veiligheid is in werking getreden
• Deze treedt in werking wanneer u vergeten heeft een kookzone uit te schakelen
• De veiligheid treedt eveneens in werking wanneer één of meerdere tiptoetsen bedekt zijn
• Een kookpan is leeg en de bodem is oververhit.
• De kookplaat beschikt eveneens over een automatische vermindering van het vermogen en een automatische uitschakeling bij oververhitting.

De ventilator blijft doorwerken na het uitzetten van de kooktafel:

• Dit is geen defect, de ventilator beveiligt zo de elektronische apparatuur.
• De ventilator stopt vanzelf.

Het symbool [L] licht op:

• Zie hoofdstuk vergrendeling.

Het symbool [Er03] licht op:

• Een voorwerp of vloeistof bedekt de toetsen van de bediening. Het symbool verdwijnt van zodra de toetsen vrijgemaakt of afgekuist zijn.

Het symbool [E2] of [EH] licht op:

• De kooktafel is oververhit. Laat afkoelen, daarna kunt u ze weer terug inschakelen.

Het symbool [E3] licht op:

Het symbool [E6] licht op:

• Foutstroomcircuit. Controleer de frequentie en spanning van het elektrisch netwerk.

Het symbool [E8] licht op:

• De luchttoevoer van de ventilator is afgesloten. Maak deze vrij.

Indien een van deze foutmeldingen blijft verschijnen, kunt u de Dienst na verkoop contacteren.

MILIEUBESCHERMING

• Het verpakkingsmateriaal is milieuvriendelijk en geschikt voor recycling.
• Elektrische en elektronische apparaten bevatten nog waardevolle materialen. Ze bevatten daarnaast ook nog schadelijke stoffen, die voor de werking en de veiligheid noodzakelijk zijn.

• Werp het oude apparaat in geen geval weg met het huisvuil.
• Doe beroep op het door uw gemeente ingerichte inzamelpunt voor verwijdering en recycling van elektrische en elektronische apparatuur.

Montage en aansluiting mogen uitsluitend door een erkend vakman worden uitgevoerd. De gebruiker dient de wetgeving en de normen van het land van zijn verblijfplaats na te leven.

Plaatsen van de waterdichte strip:

De beschermfolie (3) verwijderen en de dichtingstrip (2) met 2 mm afstand van de buitenrand van de kookplaat op het glas plakken.

Montage:

Inbouwmaten:

Afmetingen glas Uitsparing voor vlakbouw
520 x 590 mm	490 x 560 mm

• De afstand tussen de uitsparing en de muur en/of een meubel moet minstens 50 mm bedragen.
• Het apparaat behoort wat brandveiligheid betreft tot het type Y. Alleen apparaten van dit type mogen met een kant naast een hoge kast of een muur worden ingebouwd. Let op: aan de andere kant mag geen enkel meubel of apparaat hoger dan de kookplaat.
• Het werkblad moet met hittebestendige lijm (100°C) zijn verwerkt.
• De strips aan de muurranden dienen hittebestendig te zijn.
• De kookplaat mag niet boven een oven zonder ventilator, een vaatwasser, een wasmachine of een droogkast worden ingebouwd.
• Om een goede beluchting van de elektronica in de kookplaat te verzekeren, moet onder de kookplaat een luchtspleet van 20 mm worden voorzien.
• Indien er zich een lade onder de kookplaat bevindt, mogen in deze lade geen ontvlambare voorwerpen (bijv. spuitbussen) worden bewaard.
• Tussen het apparaat en een afzuigkap moet de door de fabrikant aangegeven veiligheidsafstand in acht worden genomen. Bij gebrek aan gegevens moet deze afstand minstens 760 mm bedragen.
• De aansluitkabel van de kookplaat mag na het inbouwen aan geen enkele mechanische belasting, bijv. door een lade, onderhevig zijn.
• De snijvlakken van het werkblad dienen met een speciale lak, siliconenrubber of giethars te worden verzegeld om opzwellen door vochtigheid te verhinderen. Zorg ervoor dat de meegeleverde pakkingstrip zorgvuldig wordt opgeplakt.
• De kookplaat in geen geval met silicone vastkleven! Anders is het later niet meer mogelijk de kookplaat te verwijderen zonder ze te vernielen. WAARSCHUWING: Gebruik alleen kookplaat beschermrekken ontworpen door de fabrikant van de kookplaat, of die door de fabrikant aangeduid zijn als geschikt, of beschermrekken geïntegreerd in het apparaat. Het gebruik van ongeschikte rekken kan ongelukken veroorzaken.
• De installatie en de aansluiting op het elektrisch net mogen enkel worden toevertrouwd aan een vakman (elektricien) die op de hoogte is van de voorgeschreven normen.
• Na de montage mag geen contact mogelijk zijn met onderdelen die bij het gebruik onder spanning staan.
• Of de vereiste aansluitgegevens met die van het elektrisch net overeenstemmen, ziet u op het typeplaatje.
• Het apparaat dient door middel van een eenpolige stroomonderbreker van het net te kunnen worden gescheiden. Staat deze open (niet aangesloten) moet de contactopening minstens 3 mm bedragen. Geschikte scheidingsinstallaties zijn beveiligingsschakelaars, zekeringen, differentieelschakelaars en contactoren.
• De installatie moet door zekeringen beveiligd zijn. Elektrische kabels moeten door inbouwelementen afgewerkt worden.
• Als het apparaat niet met een bereikbare stekker is uitgerust, moeten bij een vaste inbouw in overeenstemming met de montageaanwijzingen andere onderbrekingsmiddelen worden voorzien.
• De toevoerkabel moet zo worden gelegd dat hij niet met de hete onderdelen van de kookplaat in aanraking komt.

Let op!

Dit apparaat is voorzien voor aansluiting op een netspanning van 230 V ~ 50/60 Hz.

Verbind steeds de aarding.

Volg het aansluitschema.

De aansluitdoos bevindt zich aan de onderkant van het apparaat. Gebruik een schroevendraaier om de behuizing te openen en steek deze in de voorziene gleuven.

Netwerk Aansluiting Kabeldiameter Kabel Beschermingskaliber
230 V~ 50/60 Hz	1 fase +N 3 x 2.5 mm²	H 05 VV - F H 05 RR - F	25 A*
400 V~ 50/60Hz	2fasen + N	H 05 VV - F H 05 RR - F	16 A*

(*) volgens norm EN 60 335-2-6

Aansluiting van de kookplaat

Gebruik voor de verschillende aansluitmogelijkheden de messing verbindingsplaatjes die zich in de behuizing bevinden.

Eén fase 230 V ~ 1P+N

Breng een verbindingsplaatje aan tussen aansluitklem N1 en N2, en breng een verbindingsplaatje aan tussen aansluitklem L1 en L2.

Bevestig de aarding aan de aansluitklem 'aarde', de nulleider aan aansluitklem N1 of N2, de fase L aan aansluitklem L1 of L2.

Tweefasen 400 V ~ 2P + N

Breng een verbindingsplaatje aan tussen aansluitklem N1 en N2.

Bevestig de aarding aan de aansluitklem "aarde", de nulleider aan aansluitklem N1 of N2, fase L1 aan aansluitklem L1 en fase L2 aan aansluitklem L2.

Let op! De draden correct insteken. De schroeven stevig aanhalen.

Wij zijn niet verantwoordelijk voor ongevallen die door een verkeerde aansluiting of door een ontbrekende of verkeerde aansluiting van de aarding ontstaan.

Dit toestel is voorzien van het DEEE-symbool, wat betekent dat het niet bij het huishoudelijk afval gegooid mag worden op het einde van zijn levensduur, maar dat het naar een recyclagecentrum voor elektrische en elektronische huishoudtoestellen gebracht dient te worden. Wanneer u versleten huishoudtoestellen recyclet, levert u een aanzienlijke bijdrage tot de bescherming van ons milieu.

BESCHERMING VAN HET MILIEU - RICHTLIJN 2012/19/EU

Wanneer u versleten elektrische en elektronische apparaten recyclet, levert u een aanzienlijke bijdrage tot de bescherming van ons milieu en onze gezondheid. Dit dient echter wel te gebeuren volgens bepaalde regels en vraagt de betrokkenheid van zowel leverancier als consument. Daarom mag uw toestel, zoals aangegeven door het symbool op het

kenplaatje of de verpakking, in geen geval in een openbare of private vuilnisbak voor huishoudelijk afval gegooid worden. De gebruiker heeft het recht om het toestel naar openbare inzamelpunten voor selectieve afvalverwerking te brengen

zodat het toestel gerecycleerd of opnieuw gebruikt kan worden voor toepassingen conform de richtlijn.

CONDITION DE GARANTIE:

Dit product wordt gegarandeerd voor een periode van 1 jaar vanaf de aankoopdatum*, voor elke storing die het gevolg is van een fabricagefout of het materiaal.

Gebreken of schade door slechte installatie, onjuist gebruik of abnormale slijtage van het product worden niet gedekt door deze garantie.

*op vertoon van kassabon.

ELECTRO DEPOT 1 route de Vendeville 59155 FACHES-THUMESNIL

Made in FRANCE
