GEBRUIKSAANWIJZING VAL CM 90 5MFC XVT VALBERG

Bedankt dat u voor dit product van VALBERG hebt gekozen.

De producten van het merk VALBERG worden geselecteerd, getest en aanbevolen door ELECTRO DEPOT en zijn synoniem voor gebruiksgemak, betrouwbare prestaties een onberispelijke kwaliteit.

Met dit toestel bent u er zeker van dat u tevreden zult waar telkens u het gebruikt.

Welkom bij ELECTRO DEPOT.

Raadpleeg once website: www.electrodepot.be

ELECTRO DEPOT

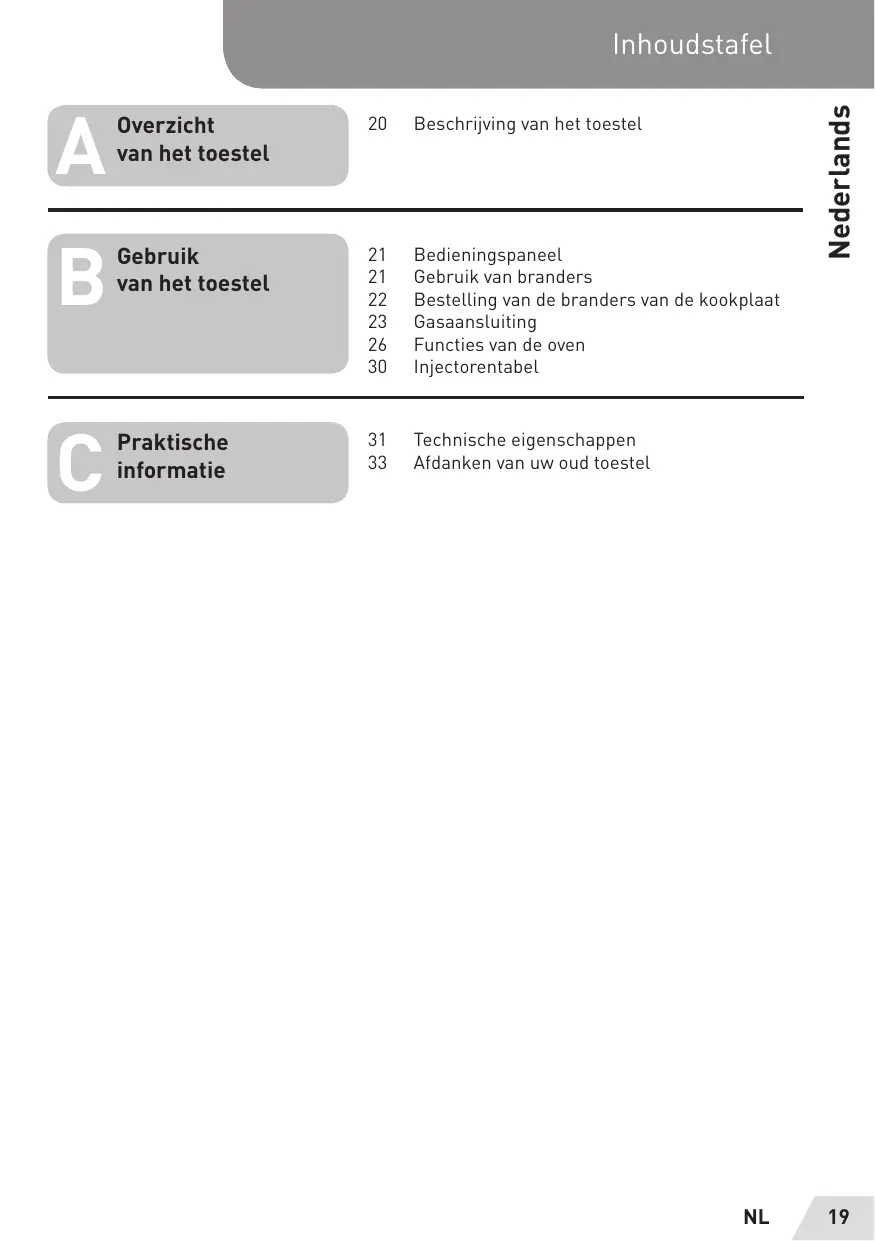

Overzicht van het toestel

20 Beschrijving van het toestel

Gebruik van het toestel

21 Bedieningspaneel
21 Gebruik van branders
22 Bestelling van de branders van de kookplaat
23 Gasaansluiting
26 Functies van de oven
30 Injectorentabel

Praktische informatie

31 Technische eigenschappen
33 Afdanken van uw oud toestel

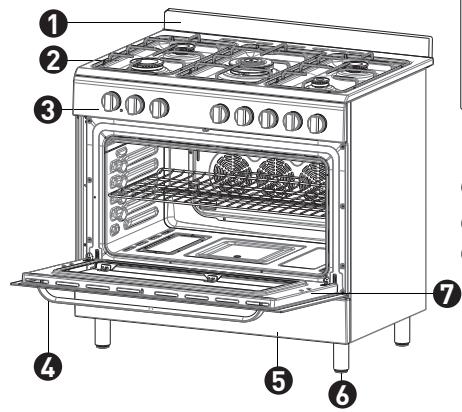

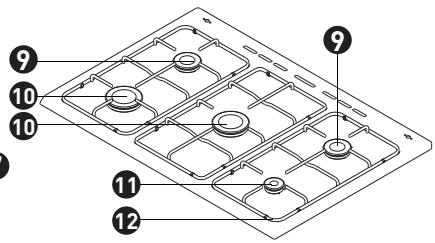

Beschrijving van het toestel

Spatten op de weiterkant
Kookplaat
3 Bedieningspaneel
Handvat van de ovendeur
5 Voorkant van de lade
6 Verstelbare poten

Deur van de oven

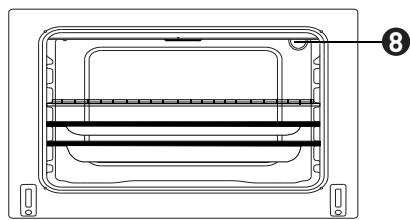

Lamp van de oven
9 Semi-snelle brander
10 Snelle brander
11 Hulpbrander
Pannendrager

Afmetingen van het product

Diepte (cm)	Breedte (cm)	Hoogte (cm)
60	90	85/90

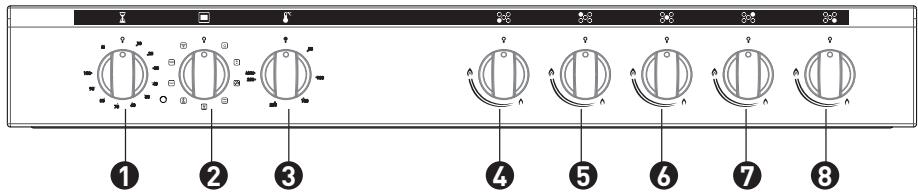

Bedieningspaneel

1 Mechanische timer
Bedieningsknop voor de functies van de oven
Bedieningsknop voor dethermostaat van de oven
Bedieningsknop van de gasbrander - voorkant links
5 Bedieningsknop van de gasbrander - achterkant links
6 Bedieningsknop van de gasbrander - centraal
Bedieningsknop van de gasbrander - achterkant rechts
8 Bedieningsknop van de gasbrander - voorkant rechts

Gebruik van branders

Inschakeling van branders

Om te weten welke knop overeenkomt met welke brander, contrôleert u het positiesymbol boven de knop.

Handmatige inschakeling van de gasbranders

Indien uw toestel Niet uitgerust is met een ontstekingshulpmiddel of bij een elektriciteitsstoring dient u de onderstaande procedures te respecteren:

Voor de branders van de kookplaat: Om een van de branders aan te steken, drukt u de knop in en draait u hem in gegenwijzerzin totdat de knop in de maximale positie

staat. Houd een lucifer, een gasaansteker of een ander voorwerp bij de bovenomtrek. Verwijder de ontstekingsbron van zodra u een stabiele vlam ziet.

Vlambeveiligingsmechanisme:

Branders van de kookplaat: Kookplaten die met een vlambbeveiligingsmechanisme uitgerust zijn, garanderen de verilgheid wonneer de vlam per ongeluk dooft. In dat geval blokkeert het mechanisme de kanalen die door de gasbranders gebruikt worden en voorkomt het elke accumulatie van onverbrand gas. Wacht 90 seconden alvorens de gedoofde brander opnieuw aan te steken.

In landen die de EU-richtlijnen volgen要去\ deze instructie gespecteerd worden.
Als uw land de EU-richtlijnen Niet volgt,

is uw product Niet uitergerust met een vlambeveiligingsmechanisme.

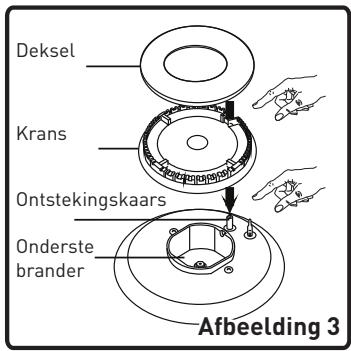

Bestelling van de branders van de kookplaat

Positie 'uit'

Positie 'max.'

Positie'min.'

MODULATIE

Afbeelding 2

De kookplaat beschikt over 3 posities: uit [0], max. (symbool voor groe vlam] en min. (symbool voorkleine vlam). Nadat u de brander in de positie 'Max.' , hebt aangestoken, hebt u de mogelijkheid om de lengte van de vlam te regelen tussen de posities 'Max.'en 'Min.' . Gebruik de branders Niet wonneer de knop tussen de posities 'Max.'en '0' staat.

Na het aansteken voert u een visuèle contrôle van de vlammen UIT. Indien u een gele punt, een getilde of onstabiele vlam ziet, draait u de gastoevoer zich en controleert u de doppen en kronen (Afbeelding 3). Controleer ook of er geen vloeistof in de brandercups is gestroomd. Als de vlammen van de brander per ongelukuitgaan, schakelt u de branders UIT, ventileert u de keuken en mag u ze gedurende 90 seconden nicht opnieuw proberente ontsteken.

Als u de brander uitschakelt, draaat u de knop in wijzerzin, totdat de knop in de '0'-positie staat of de wijzer ervan maar boven wijst.

Uw kookplaat is uitgerust met branders met verschillende diameter. De meest economische wijze om gas te gebruiken is de branders te selecteren met de correcte afmeting voor uw kookpot en de vlam in minimumpositie te draaien zodiah het kookpunt is bereikt. We raden u aan uw kookpot systematisch af te Dekken.

Voor een maximaal rendement van de hoofdbranders gebruikt u potten met de volgende diameters van de vlakke bodems. Het gebruik vankleinere kookpotten dan de hieronder vermelde minimum afmetingen leidt tot energieverlies.

Snellebrander/wok:22-26cm

Semi-snelle brander: 14-22 cm

Hulpbrander: 12-18 cm

Let erop dat de punten van de vlammen Niet boven de buitenomtrek van de kookpot uitkommen. Dit kan ook de plastic accessoires (handvat, enz.) beschadigen.

Afbeelding 4

Wanneer de branders lange:tijd Niet gebruikt worden, moet u de gastoevoerklep steedsuitschakelen.

OPGELET

• Gebruik enkel kookpotten met een vlakke en vrijDICke bodem.
• Let erop dat de basis van de kookpot droog is alvorens deze op de branders teplaatsen.
• De temperatuur van de warme oppervlakken kan stijgen wanner het toestel in werkig is. Daarom要去en kinderen en dieren buiten het bereik van de branders gezhonden worden tijdens en na de bereiding.
• Na het gebruik blijdt de kookplaat gedurende langerearend erg warm. Raak de kookplaat Niet aan en zet er geen voorwerpen op.
• Plaats geen messen, vorken, lepels en deksels op de kookplaat, waar die warm hunnen worden en ernstige brandwonden hunnen veroorzaken.
• Gebruik geen kookpotten die groter zijn dan de kookplaat.

Gasaansluiting

Aansluiting op de gasleiding en contrôle op lekken

De gasaansluiting van het fornuis要去itgevoerd worden door een gekwalificeerd technicus en in overeenstemming met de geldende normen (volgens articlek 10 van het besluit van 02-08-1977 en de regels van art.D.T. 061-1 die een bedieningskraan oplegt voor aardgas met een aflsuitkraan conform aan NF-norm D 36-303 op het einde van de leiding. Deze bedieningskraan LAST toe de gastoevoer te onderbreken wanner het fornuis Niet gebruikt worden. Controller eerst wat voor soort gas er geinstalleerd werden op het fornuis. Deze informatatie worden

aengeduid op het label dat op de achterkant van het fornuis gekleefd is. U vindt er de informatatie met betrekking tot het soort gas en de injectoren in de tabel met technische specificaties. Controleer of de druk van de gastoevoer conform is met de waarden die aengeduid zijn in de tabel met technische specificaties om zo een optimale efficiëntie en een minimum gasverbruik te garanderen. Als de druk van het gebruekte gas verschilt van deze waarden of variabile moet u een drukregelaar installeren op de gasinlaat. We raden u aan de klantendienst te contacteren om deze metingen en afstellingen uit te voeren.

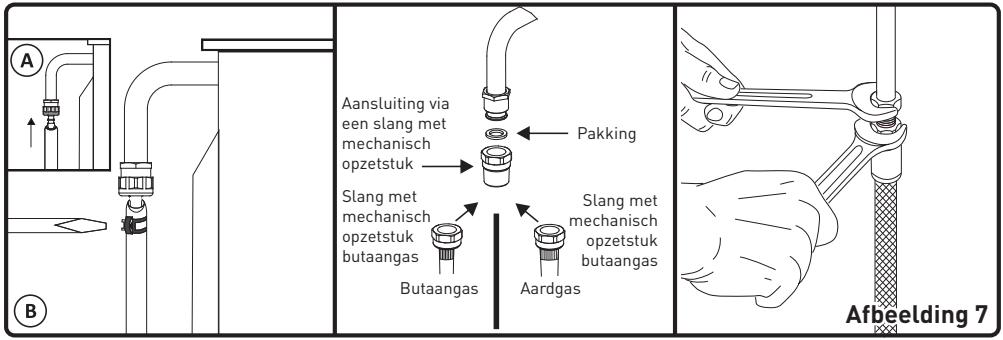

Aansluiting voor butaan (G30) - propaan (G31)

De technicus dient eerst de afstelling van het gas van uw fornuis te controleren. Als het geleverd worden met aardgas,要去 hij de injectoren verrangen (zie hieronder) om het te konnen gebruiken met butaangas. De installmentie kan geleuren ofwel met een specifieke leiding voor butaan/propaan met 2 buiskragen, ofwel met een specifieke aansluiting via een slang met mechanisch opzetstuk met koppelingen.

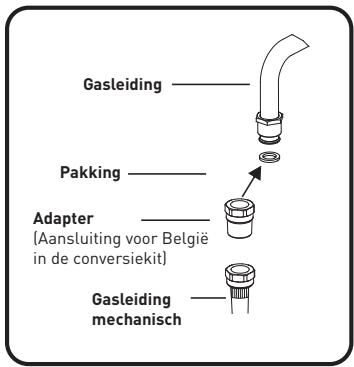

Indien u een slang met mechanismisch opzetstuk wenst te gebruiken voor de aansluiting:

• gebruik de aansluiting die meegeleverd worden met de wisselstukken voor aardgas
• controller of de leiding die u gebruikt in overeenstemming is met de norm NF D 36112 of NF D 36125
• gebruik steeds een pakking tussen de aansluiting en de gastoevoer

Als u een leiding voor butaan/propaan met buiskraag monteert, moet het butaangasmondstuk met de pakking op het fornuis geinstalleerd worden, moet de leiding helemaal op dit mondstuk geschoven worden en要去en buiskraag geinstalleerd worden door deze correct vast te zetten, maar zonder de leiding te snijden. Doe hetzelfde langs de kant van de reduceerklep (zie afb. 7). De maximaal toegestane lenghte bedraagt 1,5m . Het is belangrijk de vervaldatum , die aangegeven worden op de leiding, in de gaten te houden en de leiding voor deze datum te verrangen om de veiligheid te garanderen.

Als u een aansluiting via een slang met mechanisch opzetstuk monteert, is het butaangasmondstuk nutteeloos. Het volstaat de verbinderingsstukken van de leiding met mechanisch opzetstuk aan te draaien aan de kant van het fornuis en aan de kant van de fles [correct aandraaien met 2 sleutels zoals aangegeven op het bovenstaande schema].

Aansluiting op aardgas (G20/G25)

De technicus dient een leiding met Mechanisch opzetstuk te installereren volgens de norm NF D 36100/36103/36121 en het fornuis aan te sluiten in overeenstemming met de van kracht zichnde normen

Te respectfully puntenijdens de aansluiting van de gasleiding:

• Geen enkel deel van de leiding mag in contact staan met een oppervlak dat warmer worden dan 90^ . De minimumafstandussen de leiding en de warme delen dient 20mm te bedragen.

• De lenghte van de leiding mag Niet langer zichn van 1,5 m.

• De leiding mag nicht gesneden, geklemd of gebogen worden.
• De leiding mag Niet defect zich en mag Niet in contact staan met scherpe of snijdende randen of met bewegende voorwerpen.
• De leiding要去 volledig gecontroleerd worden voor de installmentie, om na te gaan dat hij geen fabricagefouten vertoont.
• Wanner het gas aangesloten is, dient de dichtheid van de leiding door een erkend technicus gecontroleerd te worden met een specifiek product met luchtbellen. Er mag geen enkel belletje verschijnen. Als er belletjes verschijnen controeert u de aansluiting en herhaalt u de test. Gebruik tijdens deze controle nooit een aansteker, lucifer enz.
• De buisklemmen van de但她aangasleiding mogen Niet verroest zich.
• De geldigheidsdatum van de leiding dient regelmatig gecontroleerd te worden.
• De gasaansluiting bevindt zich achteraan rechts van het toestel (toestel bekeken vanuit vooraanzicht) en is voorzien voor een gastroevoer aan de rechterkant. Als uw gastroevoer zich aan de linkerkant bevindt, moet u een gehomologeerde standardkit gebruiken, die beschikkaar is bij de klantendienst.

OPGELET

Gebruik geen aansteker of lucifer om op gaslekken te controlen.

Bedieningsknop voor de functies van de oven

Om de gewenste kookfunctie te selecteren, regelt u de knop op het overeenkomstige symbol. De functies van de oven wordenuitgelegd in het volgende hoofdstuk.

Bedieningsknop voor de thermostat van de oven

Zodra de kookfunctie geselecteerd is, kurz u de gewenste temperatuur instellen met dethermostaatknop van de oven. De oven begint dan te werken (indien de timer beschikbaar is, moet hij ingesteld worden). Het controelampje van de thermostat gaat branden of gaatuit in functie van de werking van de thermostat.

Functies van de oven

• De functies van de oven konnen verschillen naargelang het model van uw product.

Lamp van de oven

Enkel het verklikkerlichtje van de oven blijft branden bij alle kookfuncties.

Functie staatische bereiding

Zodra dethermostat en deverklikkerlichtjes van de oven branden, beginnen het onderste en bovenste verwarmingselement te werken.

De statische bereidingsfunctie straal't warmte uit. Dit zorgt voor een gelijkmatige bereiding van de voedingsmiddelen, zowel boven als onder. Deze functie is ideaal voor de bereiding van pasta, taarten, deegwaren in de oven, lasagnes en pizza's. We raden aan de oven gedurende 10 minutes voor te verwarmen.

Ontdooifunctie

De verklikkerlichtjes van de oven gaan branden en de ventilator begint te werken. Om de ontdoofunctie te gebruiken neemt u de voedingsmiddelen uit de diepvriezer enplaatst u ze in de oven, op een planta op het derdeiveau van beneden. We raden aan de overschaal onder het te ontdooien voedingsmiddel te plaatsen, om het dooivocht op te vangen. Met deze functie kunt u geen voedingsmiddelen bereiden. Ze dient enkel om te ontdooien.

Grillfunctie

Zodra dethermostat en deverklikkerlichtjes van de oven branden, begint het verwarmingselement van de grill te werken.

Deze functie worden gebruikt om voedingsmiddelen te grillen en te braden. Gebruik enkel de bovenste legplanken van de oven. Wrijf de metalen roosterlichtjes in met olie om te voorkomen dat de voedingsmiddelen eraan blijven kleven enplaats ze in het midden van de rooster. Steek er steeds een planta onder om de druppels olie en vet op te vangen. We raden aan de oven gedurende 10 minutes voor te verwarmen.

Waarschuwing: wanner u voedingsmiddelen grilt, dient de deur van de oven gesloten te worden en dient de temperatuur van de oven ingesteld te worden op 190^ .

Snellegrillfunctie

Zodra dethermostaat en deverklikkerlichtjes van de oven branden, beginnen het onderste en bovenste verwarmingselement te werken.

Deze functie worden gebruikt om snel voedingsmiddelen te grillen en om een groter oppervlak te beslaan {(bijvoorbeeld om vlees te grillen).

Gebruik enkel de bovenste legplanken van de oven. Wrijf de metalen rooster Lichtjes in met olie om te voorkomen dat de voedingsmiddelen eraan blijven kleven enplaats deze LASTEN in het midden van de rooster. Steek er steeds een staat onder om de druppels olie en vet op te vangen. We raden aan de oven gedurende 10 minutes voor te verwarmen.

Waarschuwing: wanner u voedingsmiddelen grilt, dient de deur van de oven gesloten te worden en dient de temperatuur van de oven ingesteld te worden op 190^ .

Functie dubbele grill en ventilator

Zodra dethermostat en deverklikkerlichtjes van de oven branden, beginnen het onderste en bovenste verwarmingselement en de ventilator te werken.

De functie worden gebruikt om dikkere voedingsmiddelen snel te grillen en om een groter oppervlak te bestrijken. Het bovenste verwarmingselement en de grill worden gestimuleerd door de ventilator om een gelijkvormige garing te verzekeren.

Gebruik enkel de bovenste legplanken van de oven. Wrijf de metalen roosterlichtjes in met olie om te voorkomen dat de voedingsmiddelen eraan blijven kleven enplaats deze LASTEN in het midden van de rooster. Steek er steeds een staat onder om de druppels olie en vet op te vangen. We raden aan de oven gedurende 10 minutes voor te verwarmen.

Waarschuwing: wonneer u voedingsmiddelen grilt, dient de deur van de oven gesloten te zich en dient de temperatuur van de oven ingesteld te worden op 190^ .

Ventilatiefunctie

Zodra dethermostaat en deverklikkerlichtjes van de oven branden, beginnen het onderste en bovenste verwarmingselement en de ventilator te werken.

Deze functie is ideaal voor de bereiding van pasta. De bereiding geleurt door het bovenste en onderste verwarmingselement van de oven en van de ventilator, die voor de luchtcirculatie en een Licht grilleffect zorgt. We raden aan de oven gedurende 10 Minutes voor te verwarmen.

Turbofungtie

Dethermostat en deverklikkerlichtjes van de oven branden en het bovenste verwarmingselement en de ventilator werken.

De turbofunctie verdweit de warmte in de oven. Alle voeding op de platen zullen gelijkmatig waar worden. We raden aan de oven gedurende 10 minutes voor te verwarmen.

Pizzafunctie

Zodra dethermostaat en deverklikkerlichtjes van de oven branden, beginnen het onderste en bovenste verwarmingselement en de ventilator te werken.

Deze functie, die de ventilator en het onderste verwarmingselement combineert, worden gebruikt om voedingsmiddelen als pizza in een beperkte tijd op een gelijkmatige manier te bereiden. Terwijl de ventilator de warmte van de oven verdweit, zorgt het onderste verwarmingselement voor de bereiding van het deeg.

Gebruik van de mechanische timer

Gebruikswijze:

Wanner u de knop van de timer in positie M zet, zoals aangegeven op het schema, kurz u uw oven voortdurend gebruiken. Als de timer in positie O staat, werkt de oven Niet.

Werking door instelling van de tijd:

Stel de gewenste bereidingsstijd in door de knop van de timer in te stellen op een bepaalde tijdsinterval:tussen 0-100 min. Wonneer de tijd verstreken is,stopt de oven met werken en werkblinkt er een geluidssignaal.

Accessoires

• Het toestel worden geleverd met accessoires. Toch kurz u ook achteraf gekochtte accessoires gebruiken, maar die要去en warmte- en vuurbestendig zijn. U hebt ook de möglichkheid om speciale ovenplaten, glazen disponienten of taartvormen gebruiken die geschiktঃ voor gebruik in de oven. Zorg ervoor dat u de door de fabrikant van die accessoires voorgeschreiben instructies opvolgt.
• Als u eenkleine schaal gebruikt,plaatst u die correct in het midden op het verchroomde rooster.
• Als de te bereiden voedingsmiddelen de ovenschaal Niet helemaal bedekken, als

de voedingsmiddelen uit de diepvriezer komen of als de schaal gebruikt worden om het sap van de voedingsmiddelen op te vangen tijdens het grillen, kan de schaal verrormen omwille van de hoge kook- of braadtemperaturen. Zodra de planta na het koken wee aufgekoeld is, krijgt zehaar normale vom terug. Het gaat om een normale fysieke verrorming die te wijten is aan de warmte.

• Plaats vlak na het bereiden geen bord of glazen schaal in een koude omgeving, noch op koude en vochtige oppervlakken. Zorg er voor dat ze langzaam afkoelen door ze op een zachte doek teplaatsen. Anders+kennen de glazen planta of de schotel breken.

• Indien u voedingsmiddelen bereidt in de oven, raden we u aan de meegeleverde grill met de schaal te gebruiken (indien uw oven ermee uitgerust is). Als u de große grill wil gebruiken, schuift u de schaal op een van de binnenste delen om de olie op te vangen. Giet er ook water in om de reiniging te vereenvoudigen.

• Gebruik, zoals aangegeven in de vorige paragraaf, nooit de brander zonder rooster en zonder beschermingsrooster. Als uw oven uitergerust is met een gasbrander en als het thermisch beschermingsdeksel ontbreekt of beschadigd is, kutu een verwangdeksel krijgen bij uw dichtstbijzijnde klantendienst.

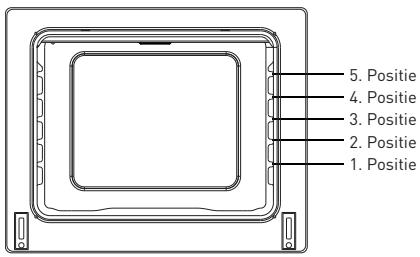

Holte van de oven

Posities van het rooster

Accessoires van de oven

• De functies van de oven konnen verschillen naargelang het model van uw product.

Rooster

Het rooster worden gebruikt om voedingsmiddelen op te grillen of de verschillende kookpotten op tezetten.

Waarschuwing! Plaats het rooster op om het even welke steun in de oven en duw het helemaal maar afterwards.

Diepe planta

De diepeplaat worden gebruikt voor de bereiding van gerechten.

Om de plaat goed in de oven aan te brengenplaatst u ze op een houder en duwt u het rooster maar afterwards.

Lade

Luik van de lade

Injectorentabel

G30 28-30 mbar II2E+3+	10,0 kW NL-BE	727 g/h Klasse: 1	NG G20/G25 20/25 mbar	LPG G30/G31 28/30-37 mbar
SNELLE BRANDER
Merkteken injector (1/100 mm)			115	85
Nominaal vermogen (kW)			2,9	2,9
Nominaal debiet			276,2 l/u	210,9 g/u
SNELLE BRANDER
Merkteken injector (1/100 mm)			115	85
Nominaal vermogen (kW)			2,9	2,9
Nominaal debiet			276,2 l/u	210,9 g/u
MIDDELSNELLE BRANDER
Merkteken injector (1/100 mm)			97	65
Nominaal vermogen (kW)			1,75	1,65
Nominaal debiet			166,7 l/h	120 g/u
MIDDELSNELLE BRANDER
Merkteken injector (1/100 mm)			97	65
Nominaal vermogen (kW)			1,75	1,65
Nominaal debiet			166,7 l/h	120 g/u
HULPBRANDER
Merkteken injector (1/100 mm)			72	50
Nominaal vermogen (kW)			1	0,9
Nominaal debiet			95,2 l/h	65,4 g/u

Technische specificaties

Merk		VALBERG
Model		VALCM905MFCXVT
Type oven		ELEKTRISCH
Gewicht	kg	68,5
Aanduiding energia-efficiëntie - conventioneel		118,0
Aanduiding energia-efficiëntie - geforceerde ventilatie		104,7
Energieklasse		A
Energieverbruik (gas) - conventioneel	kWh/cyclus	1,15
Energieverbruik (gas) - geforceerde ventilatie	kWh/cyclus	1,02
Aantal uitsparingen		1
Warmtebron		ELEKTRISCH
Volume	I	101
Dit product is conform de norm EN 60350: 1.

Adviesinzakeenergiebesparing

Oven

• Kook de gerechten tegelijkkertijd, indien möglichk.
• Verlaag de voorverwarmingstijd.
• Verleng de bereidingsduur nicht.
• Vergeet na het koken de oven Niet ut te schakelen.
• Open de deur van de oven Nietijdens het koken.

Merk		VALBERG
Model		VALCM905MFCXVT
Type kookplaat		Gas
Aantal kookzones		5
Verwarmingstechnologie - kookzone 1		Gas
Grootte - kookzone 1		Randapparaat
Energie-efficiëntie - kookzone 1	%	Nvt
Verwarmingstechnologie - kookzone 2		Gas
Grootte - kookzone 2		Semi-snel
Energie-efficiëntie - kookzone 2	%	59,0
Verwarmingstechnologie - kookzone 3		Gas
Grootte - kookzone 3		Semi-snel
Energie-efficiëntie - kookzone 3	%	59,0
Verwarmingstechnologie - kookzone 4		Gas
Grootte - kookzone 4		Snel
Energie-efficiëntie - kookzone 4	%	57,0
Verwarmingstechnologie - kookzone 5		Gas
Grootte - kookzone 5		Snel
Energie-efficiëntie - kookzone 5	%	57,0
Energie-efficiëntie van de kookplaat	%	58,0
Deze kookplaat voldoet aan norm EN 30-2:-1.

Adviesinzakeenergiebesparing

Kookplaat

• Gebruik kookpotten met vlakke bodem.
• Gebruik kookpotten van gpaste grootte.
• Gebruik kookpotten met deksel.
• Beperk de gebruekte hoeveelheid vloeistof vet.
• Wanneer de vloeistof begint te koken redueert u het vermogen.

Afdanking van uw oud toestel

SELECTIEVE INZAMELING VAN ELEKTRISCH EN ELEKTRONISCH AFVAL

Dit toestel is voorzien van het DEEE-symbol, wat betekent DAT het NIET bij het HUISHOUDELIJKE AFVAL GEGOOID MAG WORDEN op het einde van zich levensduur maar dat het�nat hetplaatselijk recyclagecentrum gebracht moet worden. De recyclage van afval vormt een belangrijkte bijdrage tot de bescherming van het milieu.

BESCHERMING VAN HET MILIEU - RICHTLIJN 2012/19/EU

Wonneer u versleten elektrische en elektronische apparaten recycleert, levert u een aanzienlijke bijdrage tot de bescherming van ons milieu en once gezondheid. Dit dientECHTER wel te gebeuren volgens bepaalde regels en vraagt de betrokkenheid van zowel leverancier als consument.

Daarom mag uw toestel, zoals aangegeven worden door het symbool op het kenplaatje of de verpakking, in geen geval in een openbare of private vuilnisbak voor huishoudelijk afval gegood worden. De gebruiker heeft hetrecht om het toestel maar een openbaar inzamelpunt voor selectieve afvalverwerking te brengen, zDat het toestel gerecycleeerd of opnieuw gebruikt kan worden voor toepassingen conform de richtlijn.

Conformiteitsverklaring

We verklaren dat once producten voldoen aan de geldende Europese richtlijnen, besluten en reglementen, alsook aan de vereisten die beoogd worden door de in referentie geciteerde normen.

Vielen Dank!

NL Dit product worden gegarandeerd voor eenperiode van 2aar vanaf de aankoopdatum*,voor elke storing die het gevolg is van een fabricagefout of het materiaal. Gebreken of schade door slechte installment, onjuist gebruik of abnormale slijtage van het product worden Niet gedekt door.Deze garantie.

*op vertoon van kassabon.

GARANTIEBEDINGUNGEN
