Marke	VALBERG
Modell	VAL TI 4 TB2FES AF
Produkttyp	Induktions-Keramikkochfeld
Anzahl der Kochzonen	4
Gesamtleistung	7400 W
Stromversorgung	230 V ~ 50/60 Hz einphasig oder 400 V ~ 2P+N dreiphasig
Gerätemaße (B x T)	520 x 590 mm
Ausschnittmaße (B x T)	490 x 560 mm
Booster-Funktion	Ja, pro Kochzone (max. 1850 W)
Timer-Funktion	Ja, einstellbar von 0 bis 99 Minuten
Pausenfunktion	Ja
Bridge-Funktion	Ja (Kombination von 2 Zonen)
Warmhaltefunktion	Ja, automatisch 70°C
Bedienfeldverriegelung	Ja
Topferkennung	Ja
Restwärmeanzeige	Ja (Symbol H)
Belüftung	Automatische Kühlung
Topfkompatibilität	Stahl, Gusseisen, ferromagnetischer Edelstahl; ausgenommen Kupfer, Aluminium, Glas
Reinigung	Wasser und Spülmittel, keine Scheuermittel
Kindersicherung	Bedienfeldverriegelung
Garantie	1 Jahr
Schutzklasse	Y

Häufig gestellte Fragen - VAL TI 4 TB2FES AF VALBERG

Wie schalte ich das Kochfeld ein?

Drücken Sie die Taste [①], um das Kochfeld einzuschalten. Die Anzeigen zeigen blinkend [0] an.

Welche Topfarten kann ich auf diesem Induktionskochfeld verwenden?

Verwenden Sie Töpfe aus Stahl, Gusseisen oder ferromagnetischem Edelstahl. Vermeiden Sie Kupfer, Aluminium und Glas. Überprüfen Sie die Kompatibilität mit einem Magneten.

Was tun, wenn das Symbol [U] angezeigt wird?

Das Symbol [U] zeigt an, dass kein Topf erkannt wird oder der Topf nicht kompatibel ist. Stellen Sie einen geeigneten Topf auf die Zone oder wechseln Sie den Topf.

Wie verwende ich die Booster-Funktion?

Wählen Sie die gewünschte Kochzone aus und drücken Sie dann [B]. Das Display zeigt [P] an. Der Booster arbeitet 10 Minuten mit maximaler Leistung.

Wie stelle ich den Timer ein?

Wählen Sie die Zone und die Leistung aus, drücken Sie [CL], dann verwenden Sie den SLIDER, um die Minuten und Zehner einzustellen. Bestätigen Sie durch Drücken von [CL].

Was bedeutet das Symbol [H]?

Das Symbol [H] zeigt eine Restwärme auf der Kochzone an. Berühren Sie sie nicht, solange das Symbol angezeigt wird.

Wie verriegele ich das Bedienfeld?

Drücken Sie gleichzeitig [B] und die Taste [0] der vorderen rechten Zone. Das Display zeigt [L] an. Zum Entsperren drücken Sie [L] und dann [B] und [0].

Was tun bei einem Riss in der Glaskeramik?

Trennen Sie sofort die Stromversorgung und ziehen Sie den Netzstecker. Kontaktieren Sie den Kundendienst. Verwenden Sie das Gerät nicht weiter.

Wie reinige ich das Kochfeld?

Reinigen Sie mit einem feuchten Tuch und etwas Spülmittel. Verwenden Sie keine Scheuermittel oder scharfen Gegenstände. Trocknen Sie mit einem sauberen Tuch.

Wie hoch ist die Gesamtleistung des Geräts?

Die Gesamtleistung beträgt 7400 W verteilt auf 4 Zonen, jede Zone hat eine Nennleistung von 1400 W und einen Booster von 1850 W.

BEDIENUNGSANLEITUNG VAL TI 4 TB2FES AF VALBERG

INBETRIEBNAHME UND GERÄTEVERWALTUNG 9

VOR DER ERSTEN VERWENDUNG 9 INDUKTIONSPRINZIP 9 SENSORTASTEN 9 LEISTUNGSAUSWAHLBEREICH "SLIDER" UND TIMER-EINSTELLUNG 9 INBETRIEBNAHME 10 TOPFERKENNUNG 10 RESTWÄRMEANZEIGE 10 BOOSTER-FUNKTION 11 TIMER-FUNKTION 11 AUTOMATIK-KOCHPROGRAMMIERUNG 12 PAUSE-FUNKTION 12 ERINNERUNGSFUNKTION 13 BRIDGE-FUNKTION 13 WARMHALTE-FUNKTION 13 SPERREN DES BEDIENFELDS 14

KOCHTIPPS 15

QUALITÄT DER TÖPFE 15 GRÖSSE DER TÖPFE 15 BEISPIELE FÜR DIE EINSTELLUNG DER KOCHLEISTUNG 16

PFLEGE UND REINIGUNG 16

WAS TUN BEI PROBLEMEN 16

UMWELTSCHUTZ 17

INSTALLATIONSANLEITUNG 18

ELEKTRISCHER ANSCHLUSS 19

Sehr geehrte Kundin, sehr geehrter Kunde.

Wir danken Ihnen für das Vertrauen, das Sie uns gewährt haben, indem Sie unser Induktionskochfeld gewählt haben. Um dieses Gerät kennen zu lernen, empfehlen wir Ihnen, die Gebrauchsanweisung vollständig und aufmerksam zu lesen. Wir wünschen Ihnen viel Spaß mit diesem Gerät.

INHALTSVERZEICHNIS

SICHERHEITSHINWEISE 21

VORSICHTSMASSNAHMEN VOR DER INBETRIEBNAHME 21 ALLGEMEINE SICHERHEITSHINWEISE 22 SCHUTZ VOR BESCHÄDIGUNG 23 VORSICHTSMASSNAHMEN BEI GERÄTEAUSFALL 24 SCHUTZ VOR WEITEREN GEFAHREN 24

GERÄTEBESCHREIBUNG 25

TECHNISCHE BESCHREIBUNG 25 BEDIENFELD 26

BEDIENUNG DES KOCHFELDES 26

ANZEIGE 26 BELÜFTUNG 26

INBETRIEBNAHME DES KOCHFELDES 27

VOR DEM ERSTEN AUFHEIZEN 27 INDUKTIONSPRINZIP 27 TOPFERKENNUNG 27 FUNKTION DER SENSORSCHALTFELDER 27 "SLIDER"-AUSWAHLZONE UND ZEITSCHALTUHR AUSWÄHLUNG 28 KOCHFELD EIN- UND AUSSCHALTEN 28 RESTWÄRMEANZEIGE 28 "BOOSTER"-FUNKTION 29 ZEITSCHALTUHR 29 ANKOCHAUTOMATIK 30 PAUSENFUNKTION 30 RÜCKRUFFUNKTION 31 BRIDGE-FUNKTION 31 WARMHALTEFUNKTION 31 VERRIEGELUNG DER KOCHMULDE 32

KOCH-EMPFEHLUNGEN 33

KOCHGESCHIRR 33 GESCHIRRGRÖSSE 33 AUSWAHL DER LEISTUNGSSTUFEN 34

REINIGUNG UND PFLEGE 34

WAS TUN, WENN... 34

UMWELTSCHUTZ 35

MONTAGEHINWEISE 36

ELEKTROANSCHLUSS 37

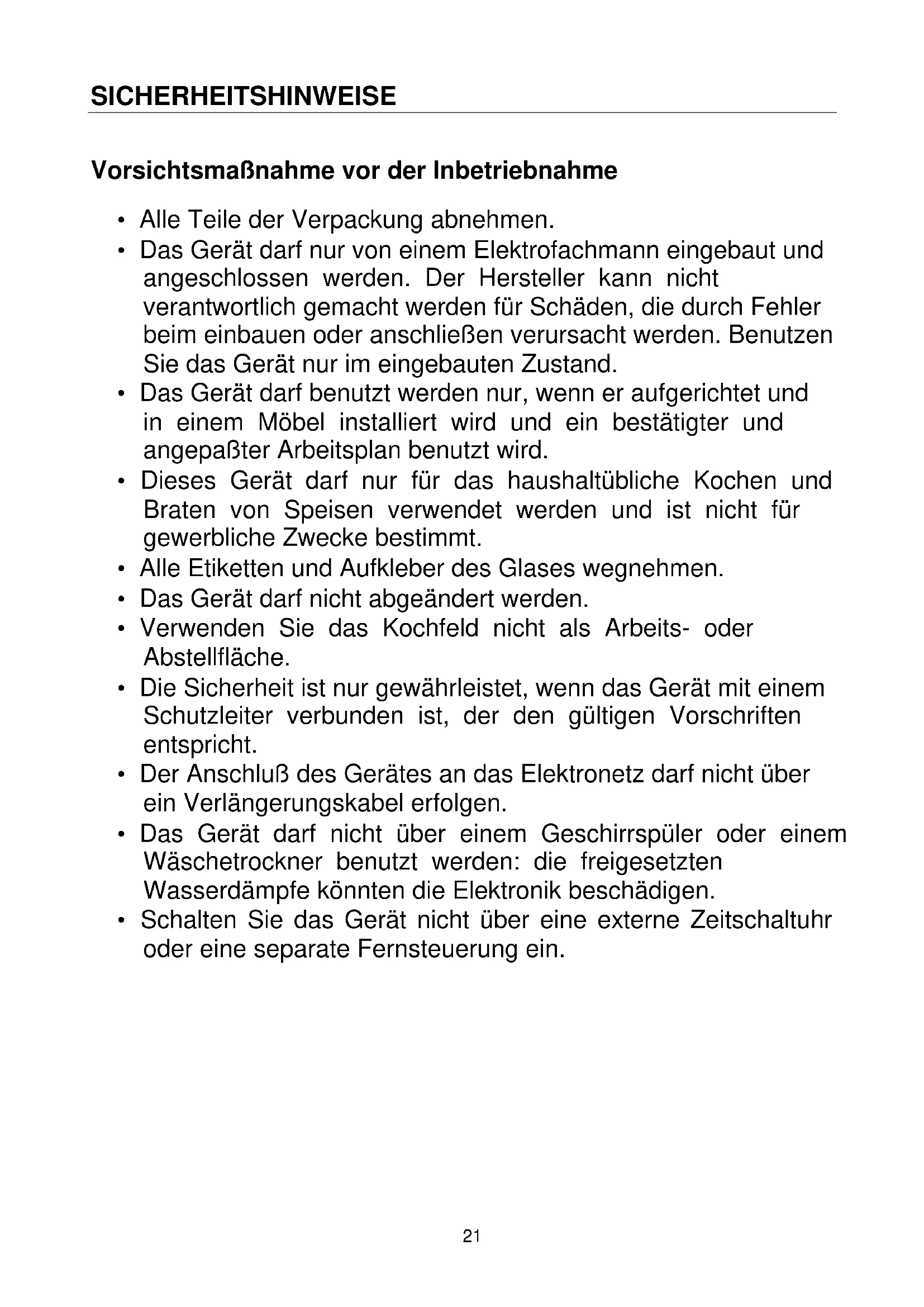

Vorsichtsmaßnahme vor der Inbetriebnahme

• Alle Teile der Verpackung abnehmen.
• Das Gerät darf nur von einem Elektrofachmann eingebaut und angeschlossen werden. Der Hersteller kann nicht verantwortlich gemacht werden für Schäden, die durch Fehler beim Einbauen oder Anschließen verursacht werden. Benutzen Sie das Gerät nur im eingebauten Zustand.
• Das Gerät darf nur benutzt werden, wenn es aufgerichtet und in einem Möbel installiert wird und ein bestätigter und angepasster Arbeitsplan benutzt wird.
• Dieses Gerät darf nur für das haushaltsübliche Kochen und Braten von Speisen verwendet werden und ist nicht für gewerbliche Zwecke bestimmt.
• Alle Etiketten und Aufkleber des Glases entfernen.
• Das Gerät darf nicht abgeändert werden.
• Verwenden Sie das Kochfeld nicht als Arbeits- oder Abstellfläche.
• Die Sicherheit ist nur gewährleistet, wenn das Gerät mit einem Schutzleiter verbunden ist, der den gültigen Vorschriften entspricht.
• Der Anschluss des Gerätes an das Elektronetz darf nicht über ein Verlängerungskabel erfolgen.
• Das Gerät darf nicht über einem Geschirrspüler oder einem Wäschetrockner benutzt werden: die freigesetzten Wasserdämpfe könnten die Elektronik beschädigen.
• Schalten Sie das Gerät nicht über eine externe Zeitschaltuhr oder eine separate Fernsteuerung ein.

Allgemeine Sicherheitshinweise

• Schalten Sie nach jedem Gebrauch die Kochzonen aus.
• Überhitzte Fette und Öle entzünden sich schnell. Wenn Sie Speisen in Fett oder Öl (z.B. Pommes Frites) zubereiten, sollen Sie den Kochvorgang beobachten.
• Wenn Sie kochen und braten, werden die Kochzonen heiß. Hüten Sie sich deshalb vor Verbrennungen während und nach der Benutzung des Geräts.
• Achten Sie darauf, dass kein elektrisches Kabel von einem freistehenden oder eingebauten Gerät in Kontakt mit der Scheibe oder der weißen Kochzone kommt.
• Magnetische Gegenstände wie z. B. Kreditkarten, Disketten, Taschenrechner dürfen sich nicht in unmittelbarer Höhe des eingeschalteten Gerätes befinden. Ihre Funktion könnte beeinträchtigt werden.
• Metallische Gegenstände wie Messer, Gabeln, Löffel und Topfdeckel sollen nicht auf dem Kochfeld abgelegt werden, da sie heiß werden können.
• Legen Sie keine metallischen Gegenstände (z. B. Löffel, Topfdeckel usw.) auf die Induktionsfläche, da sich diese bei Betrieb unter Umständen erwärmen können.
• Bedecken Sie nie die Kochfläche mit einem Lappen oder einer Schutzfolie; diese könnten sehr heiß werden und Feuer fangen.
• Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen.
• Kinder dürfen nicht mit dem Gerät spielen.
• Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

Schutz vor Beschädigung

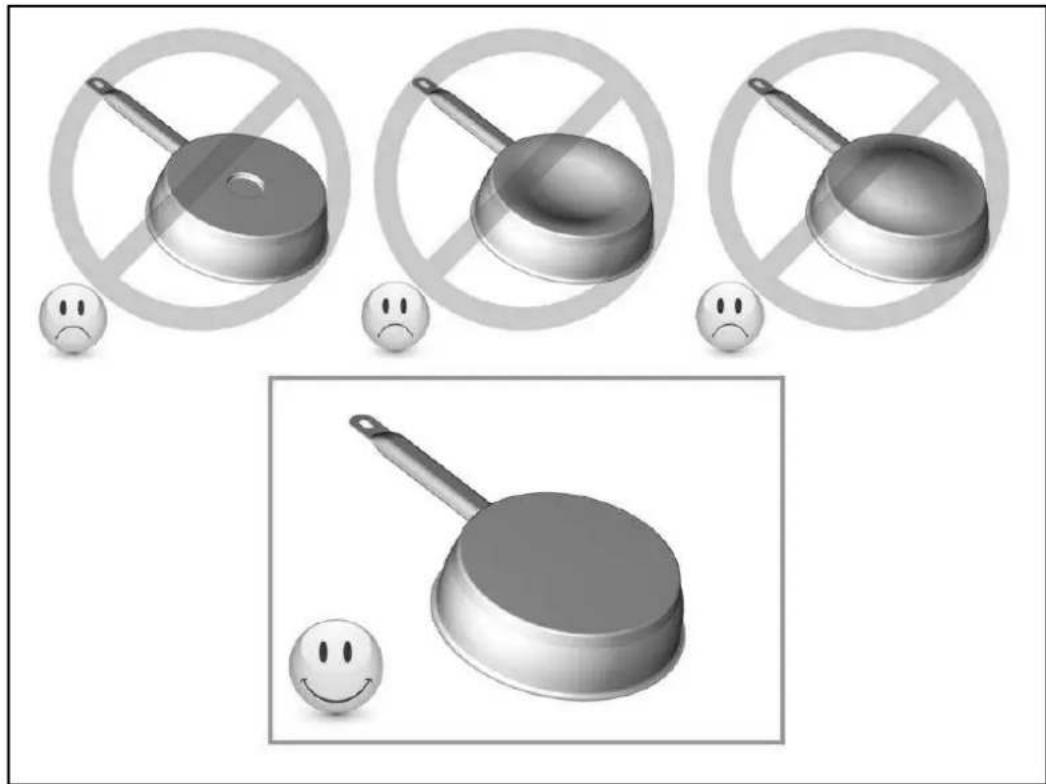

• Verwenden Sie keine Töpfe oder Pfannen mit ungeschliffenem oder beschädigtem Boden (z.B. aus Gusseisen). Diese können die Glaskeramikscheiben verkratzen.
• Beachten Sie, dass auch Sandkörner Kratzer verursachen können.
• Glaskeramik ist unempfindlich gegen Temperaturschocks und sehr widerstandsfähig, jedoch nicht unzerbrechlich. Besonders spitze und harte Gegenstände, die auf die Kochfläche fallen, können sie beschädigen.
• Töpfe und Ränder nicht an der Scheibe anstoßen. Die Kochzonen nicht mit leerem Kochgeschirr benutzen.
• Vermeiden Sie Zucker, Kunststoff oder Alufolie auf den heißen Kochzonen. Diese Stoffe schmelzen, kleben fest und können dadurch beim Abkühlen Risse, Brüche oder andere bleibende Veränderungen in der Scheibe verursachen. Falls sie trotzdem auf die heißen Kochzonen gelangen, schalten Sie das Gerät aus und entfernen Sie diese Stoffe noch im heißen Zustand. Da die Kochzonen heiß sind, besteht Verbrennungsgefahr.
• Legen Sie keine Gegenstände auf dem Kochfeld ab.
• Stellen Sie in keinem Fall heißes Kochgeschirr auf der Steuerung ab. Die Elektronik unter dem Glas könnte beschädigt werden.
• Befindet sich unter dem eingebauten Gerät eine Schublade, muss auf einen Mindestabstand von 2 cm zwischen der Unterseite des Gerätes und dem Schubladeninhalt geachtet werden, da sonst die Belüftung des Gerätes nicht gewährleistet ist.
• Es dürfen keine brennbaren Gegenstände (z.B. Spraydosen) in dieser Schublade aufbewahrt werden. Die möglichen Besteckkästen in der Schublade müssen aus hitzebeständigem Material sein.
• Erhitzen Sie keine geschlossenen Behälter (z.B. Konservendosen) auf den Kochzonen. Durch den entsprechenden Überdruck können die Behälter bzw. Dosen platzen, und es besteht Verletzungsgefahr!

Vorsichtsmaßnahmen bei Geräteausfall

• Sollte ein Fehler festgestellt werden, muss das Gerät ausgeschaltet und vom Netz getrennt werden.
• Wenn Brüche, Sprünge oder Risse auf dem Glas auftreten: schalten Sie das Kochfeld sofort aus, schrauben Sie die Sicherung für das Kochfeld ab bzw. erhöhen Sie diese heraus, und wenden Sie sich an unseren Kundendienst oder an ihren Fachhändler.
• Reparaturen am Gerät dürfen nur von Fachkräften durchgeführt werden.
• WARNUNG: Wenn die Glasoberfläche gesprungen ist, ist das Gerät auszuschalten, um die Gefahr eines elektrischen Schlages zu vermeiden.

Schutz vor weiteren Gefahren

• Achten Sie darauf, dass das Kochgeschirr immer zentriert auf der Kochzone platziert ist. Der Pfannenboden muss möglichst viel von der Kochzone abdecken.
• Für Personen mit einem Herzschrittmacher: In der Höhe des eingeschalteten Gerätes entsteht ein elektromagnetisches Feld, das eventuell den Herzschrittmacher beeinträchtigen würde. Wenden Sie sich im Zweifelsfall an den Hersteller des Herzschrittmachers oder an ihren Arzt.
• Benutzen Sie keinen synthetischen oder Aluminiumbereich: Sie können auf der Kochzone verschmelzen.
• Versuchen Sie nicht, einen Brand mit Wasser zu löschen, sondern schalten Sie das Gerät aus und bedecken Sie die Flamme mit einem Deckel oder einer Feuerlöschdecke.

DIE VERWENDUNG VON SCHLECHTEN TÖPFEN BZW.

VON ADAPTERSCHEIBEN FÜR INDUKTION FÜHRT ZU EINER VORZEITIGEN BEENDIGUNG DER GARANTIE.

DER HERSTELLER ÜBERNIMMT KEINE HAFTUNG FÜR SCHÄDEN, DIE AUF DEM KOCHFELD ODER SEINER UMGEBUNG AUFTRETEN KÖNNEN.

Technische Beschreibung

Typ	VALTI4TB2FES
Gesamt Leistung 7400 W
Energieverbrauch der Kochmulde EChob** 17	2.8 Wh/kg
Kochzone vorne links	200x190 mm
Minimal Topboden Durchmesser Ø 100 mm
Nominal Leistung* 1400 W
Booster Leistung* 1850 W
Standardisiertes Kochgeschirr Kategorie** C
Energieverbrauch ECcw** 172.7 Wh/kg
Kochzone hinten links	200x190 mm
Minimal Topboden Durchmesser Ø 100 mm
Nominal Leistung* 1400 W
Booster Leistung* 1850 W
Standardisiertes Kochgeschirr Kategorie** C
Energieverbrauch ECcw** 172.7 Wh/kg
KochzoneHinten rechts	200x190 mm
Minimal Topboden Durchmesser Ø 100 mm
Nominal Leistung* 1400 W
Booster Leistung* 1850 W
Standardisiertes Kochgeschirr Kategorie** B
Energieverbrauch ECcw** 164 Wh/kg
Kochzone vorne rechts	200x190 mm
Minimal Topboden Durchmesser Ø 100 mm
Nominal Leistung* 1400 W
Booster Leistung* 1850 W
Standardisiertes Kochgeschirr Kategorie** A
Energieverbrauch ECcw** 181.6 Wh/kg

• Diese Leistungen können je nach Form, Größe und Qualität der Töpfe abweichen. ** nach der Methode zur Messung der Gebrauchseigenschaften (EN 60350-2) berechnet.

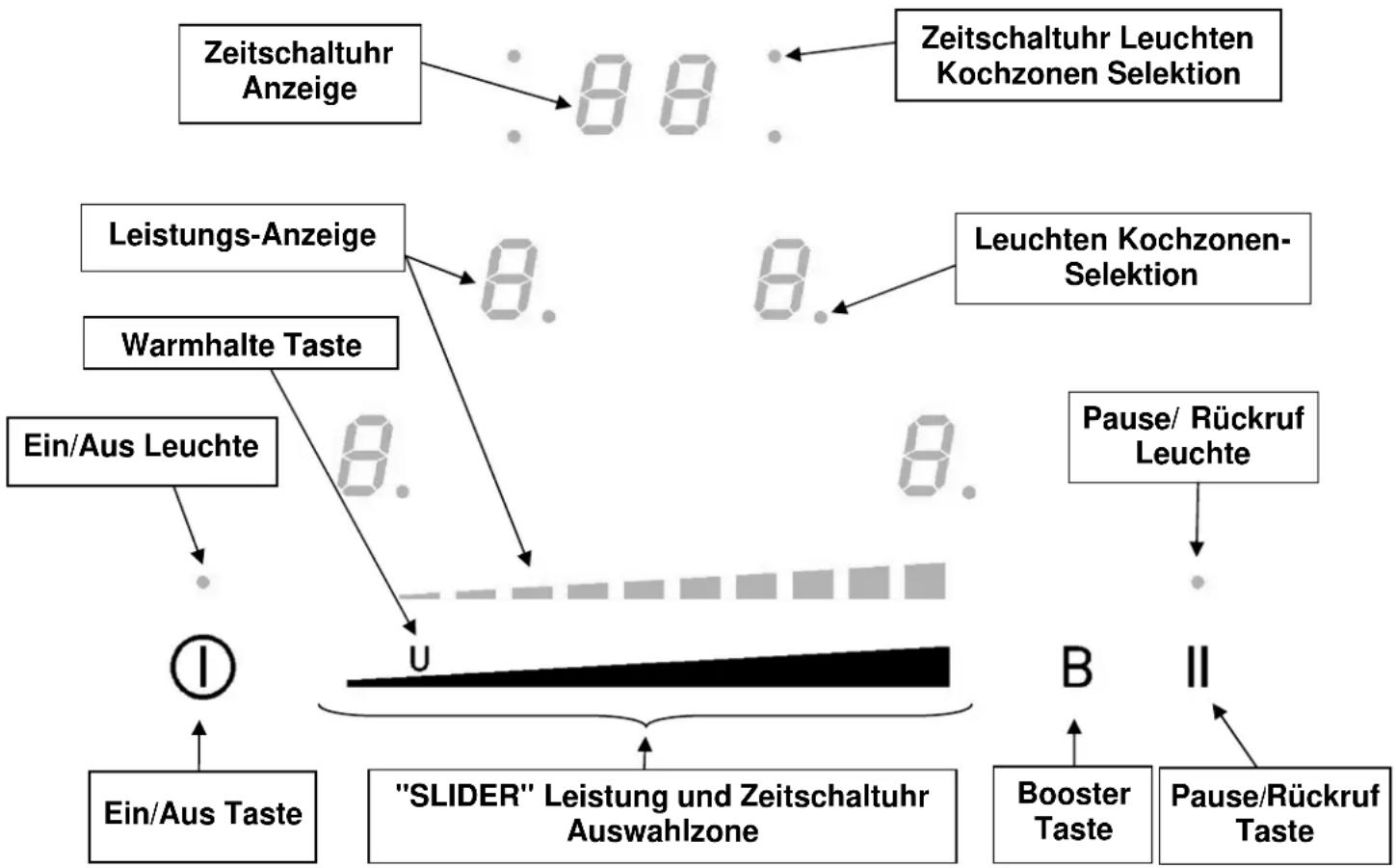

Bedienfeld

BEDIENUNG DES KOCHFELDES

Anzeige

Anzeige

Benennung Funktion

0 Null

Die Kochzone ist aktiviert

1...9

Leistungsstufe

Einstellung der Leistung

U Topferkennung

Topf nicht aufgesetzt oder nicht geeignet

A

Ankochautomatik

Höchste Leistung + Ankochen

E

Fehleranzeige

Fehler der Elektronik

H

Restwärme

Kochzone ist heiß

P

Booster

Die Booster-Leistung ist aktiviert.

L

Verriegelung

Die Mulde ist abgesichert

U

Warmhalte

Warmhalte die Kochzone auf 70 °C

II

Pause

Das Kochfeld ist in Pause.

Bridge

2 Kochzonen sind gebrückt.

Belüftung

Der Kühlerlüfter hat einen Dauerbetrieb. Er startet sofort beim Einschalten des Kochfeldes und dreht auf Hochtouren, wenn die Kochstellen intensiv benutzt werden. Der Lüfter schaltet sich automatisch ab, sobald die Elektronik genügend abgekühlt ist.

Vor dem ersten Aufheizen

Zuerst Ihr Gerät mit einem feuchten Lappen reinigen, dann trockenreiben. Benutzen Sie kein Reinigungsmittel, das eine bläuliche Färbung auf der verglasten Oberfläche verursachen könnte.

Induktionsprinzip

Eine Induktionsspule unterhalb jeder Kochzone erzeugt im Betrieb Induktionsströme im Topfboden. Hierdurch erhitzt sich der Topfboden, der wiederum die Hitze an die Speisen weiterleitet. Die Glaskeramik wird nur indirekt durch die vom Topf abgegebene Wärme erwärmt.

Die Induktionskochzonen funktionieren nur mit magnetischem Kochgeschirr:

• Kochgeschirr mit magnetischem Boden wie z.B.: Gusseisen, Stahl, emaillierter Stahl, Edelstahl mit magnetischem Boden.
• Nicht geeignetes Kochgeschirr: Kupfer, Aluminium, Glas, Holz, Steingut, Keramik, Edelstahl ohne magnetischen Boden.

Topferkennung

Sie können selbst überprüfen, ob Ihr Kochgeschirr induktionsgeeignet ist. Stellen Sie das Kochgeschirr auf eine Kochzone und wählen Sie eine mittlere Leistungsstufe. Ist das Kochgeschirr nicht geeignet, erscheint in der Anzeige [U].

Die eingeschaltete Kochzone funktioniert nur:

• Wenn sich ein ausreichend großer (siehe Kapitel Topfgrößenerkennung) und induktionsgeeigneter Topf auf der Kochzone befindet.
• Wird der Topf während des Kochens von der Kochzone genommen, schaltet sich die Kochzone sofort aus und in der Anzeige erscheint das Zeichen [U]. Das [U] erlischt, wenn der Topf wieder auf die Kochzone gesetzt wird. Die Kochzone fährt mit der vorher eingestellten Leistungsstufe fort.
• Befindet sich kein Kochgeschirr auf der Kochzone oder ein nicht induktionsgeeigneter Topf, erscheint [U] in der Anzeige.

Nach Benutzung schalten Sie die Kochzone aus, damit die Topferkennung [U] nicht mehr erscheint.

Funktion der Sensorschaltfelder

Das Kochfeld wird über Sensortasten gesteuert. Diese reagieren auf leichte Berührungen des Glases mit dem Finger. Wenn Sie das Glas etwa eine Sekunde lang berühren, reagieren die Sensoren. Eine Reaktion der Sensoren wird mit einem akustischen und/oder visuellen Signal quittiert.

Drücken Sie immer nur eine Sensortaste und nur wenn angegeben zwei Sensortasten zur gleichen Zeit.

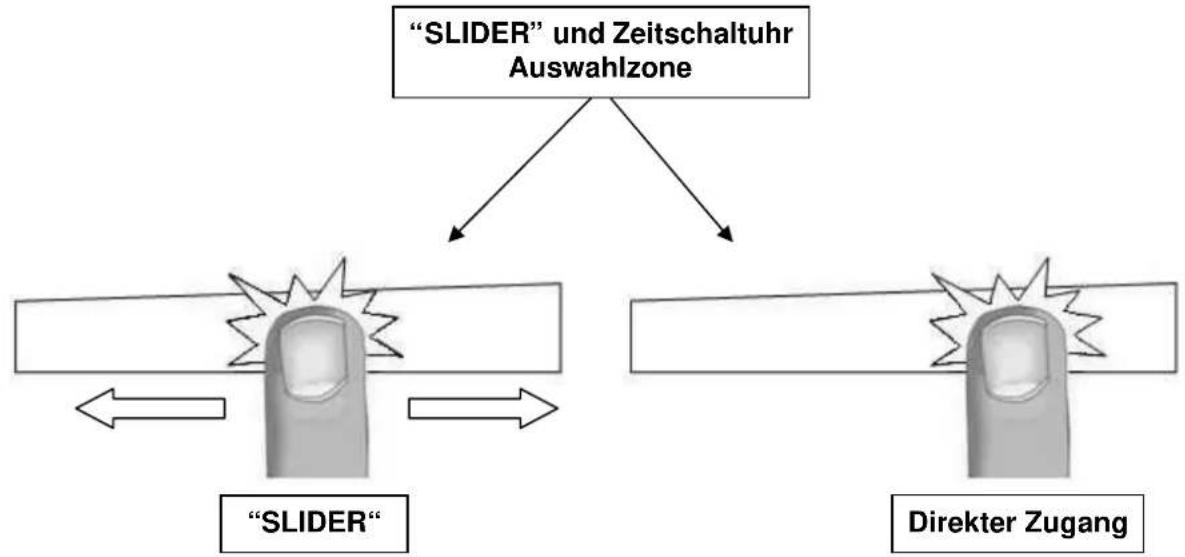

"SLIDER" Auswahlzone und Zeitschaltuhr Auswahl

Für die Auswahl der Leistung durch den "SLIDER" bewegen Sie Ihren Finger auf der "SLIDERZONE".

Außerdem können Sie auch einen direkten Zugang haben, indem Sie mit dem Finger die gewünschte Leistung (Taste) berühren.

Kochfeld ein- und ausschalten

Zuerst das Kochfeld und dann die Kochzone einschalten.

Kochfeld: einschalten/ ausschalten :

Betätigung	Bedienfeld	Anzeige
Einschalten :	Auf [	①] drücken	[0]
Ausschalten :	Auf [	①] drücken	Keine oder [H]

Kochzone: einschalten/ ausschalten :

Betätigung	Bedienfeld	Anzeige
Auswahlen der Kochzone	Auf den [0] drücken	[0] und Leuchtte « ein »
Leistung erhöhen	Auf dem "SLIDER" rutschen	[0] bis [9]
Ausschalten	Auf dem "SLIDER" rutschen
	bis zu 0	[0] oder [H]
oder gleich auf 0 drücken	[0] oder [H]

Erfolgt keine weitere Eingabe, schaltet sich das Kochfeld aus Sicherheitsgründen nach ca. 10 Sekunden aus, und die Nullen erlöschen.

Restwärmeanzeige

Nach dem Ausschalten der Kochzonen bzw. des Kochfeldes wird die Restwärme der noch heißen Kochzonen mit einem [H] angezeigt. Das [H] erlischt, wenn die Kochzonen ohne Gefahr berührt werden können. Solange die Restwärmeanzeige leuchtet, sollen die Kochzonen nicht berührt und keine hitzeempfindlichen Gegenstände darauf abgelegt werden: Verbrennungsgefahr!

"Booster"-Funktion

Alle Kochzonen sind mit einer "Booster"-Funktion, d.h. einer Leistungssteigerung ausgestattet. Ist sie zugeschaltet, arbeiten diese Kochzonen für einen Zeitraum von 10 Minuten in der Leistungsstufe [B] mit einer extrahohen Leistung. Der Power ist dafür gedacht, dass Sie z.B. große Mengen Wasser schnell erhitzen können, wie etwa zum Kochen von Nudelwasser.

- Booster einschalten/ ausschalten :

Betätigung Bedienfeld Anzeige

Auswählen der Kochzone: Auf [0] drücken [0] und Leuchte « ein » Booster einschalten: Auf [B] drücken [P] Booster ausschalten: Auf dem "SLIDER" rutschen [P] bis [0] oder auf [B] drücken [9]

Zeitschaltuhr

Mit der integrierten Zeitschaltuhr kann auf allen vier Kochzonen eine Gardauer von 1 bis 99 Minuten eingestellt werden. Jede Kochzone kann eine andere Einstellung haben.

- Einsetzen oder Veränderung der Dauer:

Beispiel für 16 Minuten auf Leistung 7:

Betätigung Bedienfeld Anzeige Auswählen der Kochzone Auf den [0] drücken [0] und Leuchte « ein » Leistung auswählen Auf dem "SLIDER" rutschen [7] bis zu [7] Zeitschaltuhr auswählen Auf [CL] drücken [00] Einstellung die Minuten Auf dem "SLIDER" rutschen [0 fest] [6 blinkend] bis zu [6] Minuten Bestätigung Auf [06] drücken [0 blinkend] [6 fest] Einstellung der Zehnerminuten Auf dem "SLIDER" rutschen [1 blinkend] [6 fest] bis zu [1] Zehnerminuten Bestätigung Auf [16] drücken [16]

Die Dauer ist aktiviert und der Zeitablauf beginnt.

- Zeitschaltuhr ausschalten:

Beispiel für 13 übrig gebliebene Minuten an Leistung 7:

Betätigung Bedienfeld Anzeige Auswählen der Kochzone Auf den [7] drücken [7] und Leuchte « ein » Zeitschaltuhr auswählen Auf [13] drücken [13] Minuten abstellen Auf dem "SLIDER" rutschen [1 fest] [0 blinkend] bis zu [0] Minuten Bestätigung Auf [10] drücken [1 blinkend] [0 fest] Zehnerminuten abstellen Auf dem "SLIDER" rutschen [0 blinkend] [0 fest] bis zu [0] Zehnerminuten Bestätigung Auf [00] drücken [00]

- Automatisches Ausschalten:

Nach Ablauf der programmierten Kochdauer wird [00] blinkend angezeigt und ein akustisches Signal wird erfolgen.

Um den Signalton und das Blinken abzuschalten, brauchen Sie nur die Taste [00] zu betätigen.

- Zeitschaltuhr als Eieruhr:

Beispiel für 29 Minuten:

Betätigung

Bedienfeld

Anzeige

Einschalten der Kochmulde Auf [ ] drücken Kochzonen-Leuchte

Zeitschaltuhr auswählen Auf [CL] drücken [00]

Einstellung der Minuten: Auf dem "SLIDER" rutschen [0 fest] [9 blinkend] bis zu [9]

Minuten Bestätigung: Auf [03] drücken [0 blinkend] [9 fest]

Einstellung der Zehnerminuten: Auf dem "SLIDER" rutschen [2 blinkend] [9 fest] bis zu [2]

Zehnerminuten Bestätigung: Auf [29] drücken [29]

Nach einigen Sekunden endet das Blinken, die Zeitschaltuhr-Leuchte und die

Kochzonenleuchten erlöschen.

Nach Ablauf der Zeitschaltuhr erfolgt ein akustisches Signal, die Anzeige zeigt blinkend [00].

Um den Signalton und das Blinken abzuschalten, brauchen Sie nur die Taste [00] zu betätigen.

Ankochautomatik

Alle Kochzonen sind mit einer Ankochautomatik ausgestattet. Bei aktivierter Ankochautomatik heizt die Kochzone automatisch mit höchster Leistung an und schaltet dann auf die von Ihnen gewählte Fortkochstufe zurück. Die Ankochzeit hängt von der gewählten Fortkochstufe ab.

- Aktivierung der Ankochautomatik:

Betätigung

Bedienfeld

Anzeige

Auswählen der Kochzone: Auf [0] drücken [0] oder [9] oder [H]

Hohe Leistung aktivieren: Auf dem "SLIDER" von [0] bis [9] auf [9] rutschen.

Ankochautomatik aktivieren: Auf [9] drücken, [9] blinkt mit [A].

Leistung auswählen: Auf dem "SLIDER" von [9] zurück auf [8] [7] rutschen.

(z.B. "7") bis dass [7] mit [A] blinkt.

- Abschalten der Ankochautomatik:

Betätigung

Bedienfeld

Anzeige

Auswählen der Kochzone: Auf [7] drücken, [7] blinkt mit [A].

Leistung auswählen: Auf dem "SLIDER" von [0] bis [9] rutschen.

Pausenfunktion

Diese Funktion erlaubt, das Kochen mit denselben Krafteinstellungen zu unterbrechen oder zu reaktivieren.

Die Funktion einlegen, auslösen:

Betätigung

Bedienfeld

Anzeige

Einschalten der Funktion

Ausschalten der Funktion

Drücken auf [II]

während 2s

Drücken auf [II]

während 2s

Auf [0] drücken

von einer Zone

[II] auf dem Anzeiger

Leuchtet blinkt

Leuchtet aus.

Rückruffunktion

Nachdem man die Kochmulde gelöscht hat, ist es möglich, sich an die letzten ausgewählten Einstellungen zu erinnern:

Kochstufe aller Kochzonen (Leistung). - Minuten und Sekunden der Kochzonen, die durch die Zeitmesser programmiert wurden. - Funktion "Ankochautomatik"

Das Rückrufverfahren ist das folgende

• Auf dem Anschlag unterstützen [ ]①
• Danach auf dem Anschlag [ II ] in weniger als 6 Sekunden zu Unterstützung

Die vorhergehenden Einstellungen sind erneut aktiv.

Bridge-Funktion

Diese Funktion erlaubt eine Brückung von den linken und rechten Kochzonen mit den gleichen Funktionalitäten wie eine Kochzone.

Betätigung	Bedienfeld	Anzeige
Einschalten der Kochmulde	Auf [ ] druben	Kochzonen-Leuchte
[0] oder [H]
Bridge einschalten	Auf die 2 links Kochzonen	[0] auf den vorderen
	Anzeige gemeinschaftig druben	Kochzonen und [ ] auf
		den hinteren Kochzonen.
Leistung erhöhen	Finger auf dem "SLIDER"
	nach rechts	[0] bis [9]
Bridge ausschalten	Auf die 2 links Kochzonen	[0] oder [ H]auf die 2
	Anzeige gemeinschaftig druben	Kochzonen

Warmhaltefunktion

Diese Funktion wird Speisen auf 70°C warmhalten

Diese Funktion soll Überlauf und Verbrennen vermeiden.

• Ein- und ausschalten :

Betätigung	Bedienfeld	Anzeige
Auswahlen der Kochzone	Auf den [0] drücken	[0] und Leuchte « ein »
Warmehaltefunktion	Auf dem “SLIDER” rutschen	[U]
bis zu [U]
Ausschalten	Auf dem [U] drucken	[U]
Auf dem “SLIDER” rutschen		[0] oder [H]

Diese Funktion kann auf allen 4 Kochstellen verwendet werden.

Wenn der Topf die Kochzone verlässt, bleibt die Warmhaltefunktion während 2 Stunden aktiv.

Verriegelung der Kochmulde

Um eine Veränderung der Kochzoneneinstellung zu vermeiden, z.B. bei der Reinigung des Glases, können die Bedienungstasten (außer der Taste) verriegelt werden.

- Verriegelung aktivieren:

Betätigung

Bedienfeld

Anzeige

Einschalten der Mulde: Auf [ ] drücken [0] oder [H]

Mulde verriegeln: Gemeinsam auf [B] und Keine Änderung

[0] vorne rechts drücken. Wieder drücken auf [0] [L]

- Verriegelung abschalten:

Betätigung

Bedienfeld

Anzeige

Einschalten der Mulde: Auf [ ] drücken [L] auf alle Anzeige

In den 5 Sekunden nach Einschalten der Mulde

Verriegelung abschalten: Gemeinsam auf [B] und [0]

[L] vorne rechts drücken

Auf [B] drücken Keine Anzeige

Kochgeschirr

Geeignete Materialien: Stahl, emaillierter Stahl, Gusseisen, Edelstahl mit magnetischem Boden, Aluminium mit magnetischem Boden

Nicht geeignete Materialien: Aluminium und Edelstahl ohne magnetischem Boden, Kupfer, Messing, Glas, Steingut, Porzellan

Die Topfhersteller spezifizieren, ob ihre Produkte induktionsgeeignet sind. So überprüfen Sie die Induktions-Kompatibilität der Töpfe:

• Füllen Sie das Geschirr mit etwas Wasser und setzen Sie es auf die Induktions-Kochzone. Schalten Sie die Kochzone auf Leistungsstufe [9] ein. Dieses Wasser muss in einigen Sekunden warm werden.
• Halten Sie einen Magneten an den Geschirrboden. Bleibt der Magnet haften, ist das Geschirr geeignet.

Einige Töpfe können Lärm erzeugen, wenn sie auf einer Induktions-Kochzone gesetzt werden. Dieser Lärm stellt in keinem Fall einen Fehler des Gerätes dar und beeinflusst keineswegs sein Funktionieren.

Geschirrgröße

Die Kochzonen passen sich automatisch an das Topfbodenmaß bis zu einer gewissen Grenze an. Das Kochgeschirr darf einen bestimmten Bodendurchmesser nicht unterschreiten, da sich die Induktion sonst nicht einschaltet.

Zentrieren Sie immer den Topf in die Mitte der Kochzone, um den besten Wirkungsgrad zu erzielen.

Auswahl der Leistungsstufen

(diese Angaben sind Richtwerte)

1 bis 2 Schmelzen, AuflösEN, Zubereitung		Saucen, Butter, Schokolade Gelatine, Yoghurt ,
2 bis 3 Quellen, Auftauen, Warmhalten		Reis, gefrorene Gerichte, Fisch, Gemüse
3 bis 4 Dampf-garen, Düsten		Fisch, Gemüse, Obst
4 bis 5 Düsten, Quellen, Auftauen		Fisch, Gemüse, Teigwaren, Getreide, Hülsenfrüchte, Tiefkühlkost
6 bis 7 Ankochen, Fortkochen		Fleisch, Leber , Eier, Wurst Gulasch, Rouladen
7 bis 8 Schonendes Braten Fisch, Schnitzel, Bratzwurst, Spiegeleier
9 Backen, Ankochen		Steaks, Omelett Pfannkuchen, Linsen
P Kochen Grosse Wassermengen

REINIGUNG UND PFLEGE

Lassen Sie das Gerät abkühlen, es könnte Verbrennungsgefahr bestehen.

Reinigen Sie das verschmutzte Kochfeld immer regelmäßig. Benutzen Sie dazu ein feuchtes Tuch und ein wenig Putzmittel.

Um das Gerät zu reinigen, muss es ausgeschaltet sein. - Die Reinigung des Gerätes mit einem Dampfreiniger oder Hochdruckreiniger ist aus Sicherheitsgründen nicht zugelassen. - Verwenden Sie in keinem Fall scheuernde oder aggressive Reinigungsmittel, wie z.B. Grill- und Backofensprays, Fleck- oder Rostentferner, Scheuersande oder Schwämme mit kratzenden Oberflächen. - Reiben Sie das Kochfeld danach mit einem sauberen Tuch trocken. - Entfernen Sie sofort Zucker, Kunststoff oder Alufolien, nachdem Sie die Kochzonen abgeschaltet haben.

WAS TUN, WENN...

Das Kochfeld oder die Kochzonen lassen sich nicht einschalten:

• Das Kochfeld ist falsch am Stromnetz angeschlossen. Die Sicherung der Hausinstallation ist nicht korrekt eingesetzt oder defekt.
• Das Kochfeld ist verriegelt. Die Sensortasten sind mit Wasser oder Schmutz bedeckt.
• Ein Kochtopf oder Gegenstände bedecken die Tasten.

In der Anzeige erscheint [U]:

• Der Kochtopf ist nicht auf die Kochzone gestellt.
• Der Kochtopf ist nicht induktionsgeeignet.
• Der Topfboden-Durchmesser ist zu klein für diese Kochzone.

In der Anzeige erscheint [C]:

• Das Kochfeld befindet sich im Konfigurationsmodus. Siehe hierzu Fehler [E4].

Eine Kochzone oder das gesamte Kochfeld schaltet ab:

Die Sicherheitsabschaltung hat ausgelöst. - Es ist vergessen worden, eine Kochzone abzuschalten. - Es sind mehrere Sensortasten bedeckt. - Der Topf ist leer und überhitzt. - Durch eine Überhitzung hat die Elektronik automatisch die Leistung reduziert bzw. automatisch abgeschaltet.

Das Kühlgebläse läuft nach dem Ausschalten weiter:

• Das ist keine Störung. Das Gebläse läuft so lange, bis das Gerät abgekühlt ist.
• Das Gebläse schaltet automatisch wieder ab.

Anzeige [L]:

• Finden Sie im Kapitel Verriegelung der Kochmulde.

In der Anzeige erscheint [Er03]:

• Ein Objekt oder eine Flüssigkeit überdeckt die Tasten. Die Anzeige verschwindet, sobald die Tasten losgelassen oder gereinigt werden.

In der Anzeige erscheint [E2] oder [EH]:

• Das Kochfeld ist überhitzt. Lassen Sie es zuerst abkühlen und schalten Sie es dann wieder ein.

In der Anzeige erscheint [E3]:

• Der Topf passt nicht. Wechseln Sie den Topf.

In der Anzeige erscheint [E5]:

• Fehlerhaftes elektrisches Netz. Überprüfen Sie die Spannung des elektrischen Netzes.

In der Anzeige erscheint [E6]:

• Fehlerhaftes elektrisches Netz. Überprüfen Sie die Frequenz des elektrischen Netzes.

In der Anzeige erscheint [E8]:

• Der Lufteingang des Lüfters ist verstopft, befreien Sie ihn.

In der Anzeige erscheint [U400]:

• Das Kochfeld ist nicht gut mit dem Netzwerk verbunden. Überprüfen Sie die Verbindung und schalten Sie das Kochfeld ein.

Wenn eines der oben genannten Zeichen andauert, rufen Sie den Kundendienst an.

UMWELTSCHUTZ

Die Verpackungsmaterialien sind umweltfreundlich und recyclebar. - Elektrische und elektronische Geräte enthalten noch wertvolle Materialien. Sie erhalten aber auch noch schädliche Stoffe, die für ihre Funktion und Sicherheit notwendig sind.

• Geben Sie Ihr Altgerät deshalb auf keinen Fall in den Restmüll.
• Nutzen Sie stattdessen die von ihrer Kommune eingerichtete Sammelstelle zur Rückgabe und Verwertung elektrischer und elektronischer Altgeräte.

Montage und Anschluss dürfen nur durch einen autorisierten Fachmann vorgenommen werden. Der Benutzer muss darauf achten, dass die an seinem Wohnsitz geltenden Normen und Bestimmungen eingehalten werden.

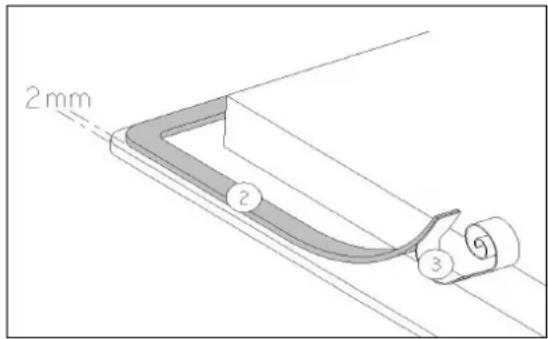

Dichtung Einbau :

Die Dichtung (2) nach Abnehmen der Schutzfolie (3) mit 2 mm Abstand von der Außenkante des Glases aufkleben.

Einbaumaße:

Glasmaß Einbaumasse
520 x 590 mm	490 x 560 mm

• Der Abstand vom Ausschnitt bis zu einer Mauer und/oder einem Möbelstück muss mindestens 50 mm betragen.
• Dieses Gerät entspricht bezüglich des Schutzes gegen Feuergefahr dem Typ Y. Nur Geräte dieses Typs dürfen einseitig an nebenstehende Hochschränke oder Wände eingebaut werden. Aber von der anderen Seite dürfen keine Möbel oder Geräte höher sein als die Kochmulde. Die Arbeitsplatte soll mit hitzebeständigem Kleber (100°C) verarbeitet sein. Die Wandabschlussleisten müssen hitzebeständig sein.
• Das Kochfeld darf nicht über Herde ohne Lüfter, Geschirrspülern, Wasch- oder Trockengeräten eingebaut werden.
• Um eine ausreichende Belüftung der Elektronik im Kochfeld zu erzielen, ist unter der Mulde ein Luftraum von 20 mm notwendig.
• Befindet sich unter dem Kochfeld eine Schublade, dürfen in der Schublade keine brennbaren Gegenstände, z.B. Spraydosen, aufbewahrt werden.
• Zwischen dem Gerät und einer Dunstabzugshaube muss der vom Hersteller angegebene Sicherheitsabstand eingehalten werden. Bei fehlenden Angaben muss dieser Abstand mindestens 760 mm sein.
• Es muss sichergestellt werden, dass das Anschlusskabel des Kochfeldes nach dem Einbau keine mechanischen Belastungen, z.B. durch Schublade, ausgesetzt ist.
• Die Schnittflächen sollen mit speziellem Lack, Silikonkautschuk oder Gießharz versiegelt werden, um ein Aufquellen durch Feuchtigkeit zu verhindern. Beachten Sie, das mitgelieferte Dichtungsband sorgfältig aufzukleben.
• ACHTUNG: Benutzen Sie nur Schutzgitter, die vom Hersteller angeboten werden oder von diesen für den Einsatz mit dem Kochfeld freigegeben sind.
• Zum Anschluss des Gerätes an das Elektronetz beauftragen Sie einen Elektrofachmann, der die landesüblichen Vorschriften der örtlichen Elektroversorgungsunternehmen genau kennt und sorgfältig beachtet.
• Der Berührungsschutz betriebsisolierter Teile muss nach der Montage sichergestellt sein.
• Ob die erforderlichen Anschlussdaten mit denen des Netzes übereinstimmen, finden Sie auf dem Typenschild.
• Das Gerät muss durch Trenneinrichtungen allpolig vom Netz abgeschaltet werden können. Im abgeschalteten Zustand muss ein Kontaktabstand von 3 mm vorhanden sein. Als geeignete Trennvorrichtungen gelten LS-Schalter, Sicherungen und Schütze. Die Installation muss durch Sicherungen geschützt sein. Elektrische Kabel müssen durch Einbauten abgedeckt sein.
• Wenn das Gerät nicht mit einem zugänglichen Stecker ausgestattet ist, müssen beim festen Einbau gemäß den Montageanweisungen andere Trennungsmöglichkeiten berücksichtigt werden.
• Das Zuleitungskabel muss so angebracht werden, dass die bereits Teile des Kochfelds nicht berührt werden.

Achtung!

Dieses Gerät ist nur für eine Strom-Versorgung von 230 V~ 50/60 Hz ausgelegt.

Schließen Sie immer den Schutzleiter mit an.

Beachten Sie das Anschlussschema.

Der Anschlusskasten befindet sich auf der Unterseite des Gerätes. Um das Gehäuse zu öffnen, verwenden Sie einen Schraubenzieher und schieben Sie ihn in die vorgesehenen Schlitze hinein.

(∗) laut EN 60 335-2-6 Norm

Netz Anschluss	Durchmesser	Kabel	Sicherung
230V~ 50/60 Hz	1 Phasen + N	3 x 2.5 mm²		H 05 V2V2 - F	25 A *
400V~ 50/60 Hz	2 Phasen + N	4 x 1.5 mm²		H 05 V2V2 - F	16 A *

Anschluss des Kochfeldes:

Verwenden Sie für die verschiedenen Anschlussmöglichkeiten die Polbrücken aus Messing, die sich im Gehäuse befinden.

Einphasiger Anschluss 230V~1P+N

Bringen Sie eine Polbrücke zwischen Anschlussklemme N1 und N2 und zwischen L1 und L2 an.

Befestigen Sie die Erdung an die „Erde“-Anschlussklemme, den Nullleiter an

Anschlussklemme N1 oder N2, die Phase L an Anschlussklemme L1 oder L2.

Zweiphasiger Anschluss 400V~2P+N

Bringen Sie eine Polbrücke zwischen Anschlussklemme N1 und N2 an.

Befestigen Sie die Erdung an die „Erde“-Anschlussklemme, den Nullleiter an Anschlussklemme

N1 oder N2, die Phase L1 an Anschlussklemme L1 und die Phase L2 an Anschlussklemme L2.

Achtung! Die Drähte korrekt hineinstecken und die Schrauben fest anziehen.

Wir sind nicht verantwortlich für Zwischenfälle, die durch falschen Anschluss oder nicht vorhandenen oder mangelhaften Erdungsanschluss entstehen.

Sehr geehrter Kunde,

TECHNISCHE MERKMALE 43 BEDIENFELD 44

BEDIENUNG DES GERÄTS 44

DISPLAY 44 BELÜFTUNG 44

ELEKTRISCHER ANSCHLUSS 54

Schutz vor Beschädigung

Schutz vor anderen Gefahren

Technische Merkmale

ENTSORGUNG VON ELEKTRISCHEN UND ELEKTRONISCHEN ABFÄLLEN

Dieses Gerät trägt das Symbol WEEE (Elektrisches oder elektronisches Altgerät), was bedeutet, dass es nach dem Ende des Lebenszyklus nicht mit dem Hausmüll entsorgt werden darf, sondern den örtlichen Sammelstellen zur Abfalltrennung zugeführt werden muss. Abfallverwertung trägt zum Umweltschutz bei.

UMWELTSCHUTZ - RICHTLINIE 2012/19/EG

Zum Schutz unserer Umwelt und Gesundheit müssen elektrische und elektronische Altgeräte nach den klar vorgegebenen Regeln entsorgt werden, die sowohl von Lieferanten als auch von Benutzern zu befolgen sind.

Daher darf Ihr Gerät, das auf seinem Typenschild oder der Verpackung mit dem entsprechenden Symbol gekennzeichnet ist, keinesfalls in einer öffentlichen Mülltonne oder im Hausmüll entsorgt werden. Der Benutzer muss

das Gerät den örtlichen Abfall-Sortierstellen zum Recycling oder zur Wiederverwendung zu anderen Zwecken im Sinne der Richtlinie übergeben.

SELEKTIVE SAMMLUNG VON ELEKTRISCHEN UND ELEKTRONISCHEN ABFÄLLEN

Für dieses Produkt wird ab dem Verkaufsdatum* eine Garantie von 1 Jahr für Mängel infolge von Herstellungs- oder Materialfehlern gewährt.

Von dieser Garantie ausgeschlossen sind Mängel oder Schäden, die durch falsche Installation, Handhabungsfehler oder unsachgemäßen Gebrauch verursacht werden.

*gegen Vorlage des Kassenbelegs.

GARANTIEBEDINGUNGEN
