VAL CG 50 4CM SVT - Herd VALBERG - Kostenlose Bedienungsanleitung

Produkttyp	Gasherd
Marke	VALBERG
Modell	VAL CG 50 4CM SVT
Gasart	Butangas (G30), Propangas (G31) oder Erdgas (G20/G25)
Anzahl der Brenner	4 (1 Schnellbrenner, 2 Normalbrenner, 1 Sparbrenner)
Schnellbrenner	Leistung 2,75 kW (Erdgas) / 3 kW (Flüssiggas)
Normalbrenner (x2)	Leistung 1,75 kW (Erdgas und Flüssiggas)
Sparbrenner	Leistung 1 kW (Erdgas und Flüssiggas)
Backofen	Gasbackofen mit Thermostat, Brenner 2,1 kW
Grill	Gasgrill (mit Schutz verwenden)
Sicherheit	Thermoelement an allen Brennern, Kindersicherung, Türverriegelung
Zündung	Manuell (Streichholz oder Feuerzeug) oder automatisch (je nach Modell)
Energieeffizienz Kochfeld	Durchschnittlich 58,3 % (gemäß EN 30-2-1)
Material	Emaille, Glas, Stahl
Reinigung	Seifenwasser, Scheuermittel vermeiden
Ersatzteile	6 Jahre nach Herstellung verfügbar
Garantie	1 Jahr (gegen Vorlage des Kassenbons)

Häufig gestellte Fragen - VAL CG 50 4CM SVT VALBERG

Wie zünde ich einen Brenner des Kochfelds?

Drehen Sie den Regler des Brenners auf die maximale Stellung (gegen den Uhrzeigersinn). Führen Sie ein Streichholz oder einen Gasanzünder an die Löcher des Brennerkranzes. Bei Brennern mit Thermoelement halten Sie den Regler nach dem Zünden einige Sekunden gedrückt.

Was tun, wenn ein Brenner nicht automatisch zündet?

Überprüfen Sie, ob das Gas geöffnet ist und der Regler auf maximaler Stellung steht. Wenn die automatische Zündung nicht funktioniert (Stromausfall), verwenden Sie einen manuellen Gasanzünder. Warten Sie 90 Sekunden zwischen zwei Versuchen.

Wie wechsle ich die Gasart (Butan zu Erdgas oder umgekehrt)?

Dieser Vorgang muss von einem qualifizierten Fachmann durchgeführt werden. Die Düsen müssen ausgetauscht und die Mindestflammen gemäß der technischen Tabelle in der Anleitung eingestellt werden.

Wie reinige ich den Herd?

Trennen Sie das Gerät vom Stromnetz und warten Sie, bis es abgekühlt ist. Reinigen Sie die Brenner mit Seifenwasser, spülen Sie sie ab und trocknen Sie sie. Für den Innenraum des Backofens verwenden Sie ein weiches Tuch und Seifenwasser. Verwenden Sie niemals Scheuermittel oder Dampfreiniger.

Der Backofen heizt nicht, was überprüfen?

Stellen Sie sicher, dass der Regler des Backofens auf eine Temperatur eingestellt ist (nicht auf 0). Überprüfen Sie die Stromversorgung für die Zündung und ob das Gas geöffnet ist. Wenn das Problem weiterhin besteht, kontaktieren Sie den Kundendienst.

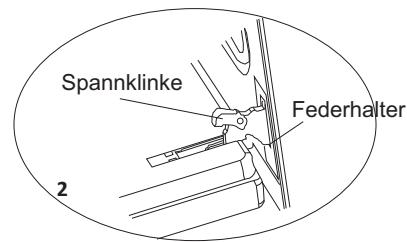

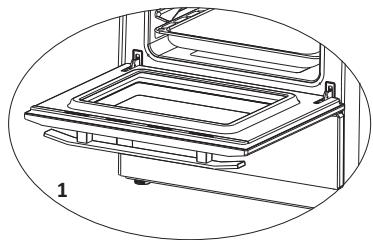

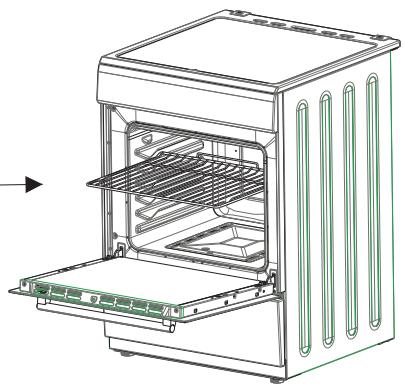

Wie baue ich die Backofentür zur Reinigung aus?

Öffnen Sie die Tür, heben Sie die Verriegelungshebel an, schließen Sie dann die Tür teilweise und ziehen Sie sie zu sich hin. Zum Wiedereinbau gehen Sie in umgekehrter Reihenfolge vor und stellen Sie sicher, dass die Hebel richtig eingerastet sind.

Welches Kochgeschirr soll ich auf den Brennern verwenden?

Verwenden Sie Töpfe mit flachem Boden und passendem Durchmesser: Schnellbrenner 22-26 cm, Normalbrenner 14-22 cm, Sparbrenner 12-18 cm. Vermeiden Sie konkave oder konvexe Böden.

Wie stelle ich die Füße ein, um den Herd auszurichten?

Drehen Sie die 4 verstellbaren Füße (max. Höhe 30 mm) herein oder heraus. Verwenden Sie eine Wasserwaage. Sie können die untere Schublade entfernen, um an die Füße zu gelangen.

Was tun bei Gasgeruch?

Schließen Sie sofort das Gashahn und den Schutzschalter. Verwenden Sie keinen elektrischen Schalter. Lüften Sie den Raum. Überprüfen Sie Lecks mit Seifenwasser (keine Flamme). Kontaktieren Sie einen Fachmann.

Wie lange gilt die Garantie?

Die Garantie beträgt 1 Jahr ab Kaufdatum bei Herstellungs- oder Materialfehlern. Sie erfordert die Vorlage des Kassenbons.

BEDIENUNGSANLEITUNG VAL CG 50 4CM SVT VALBERG

Liste des parties de la cuisinière :

1-Couvercle

8-Lèche frite

2- Plan de cuisson

9-Grille

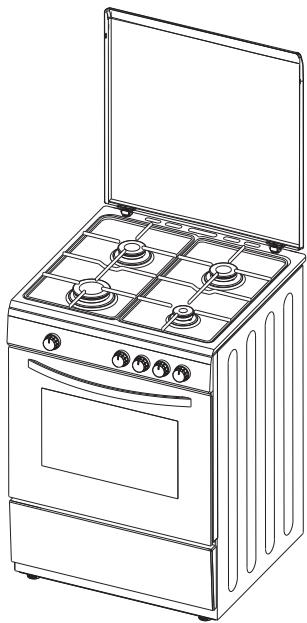

GASHERD BEDIENUNGS- UND INSTALLATIONSANLEITUNG

Werte Kunden,

Unser Ziel ist es, Ihnen hochwertige Produkte zu liefern, die ihre Erwartungen übertreffen und bieten Ihnen deshalb nur Produkte an, die mit größter Sorgfalt und unter strengen Qualitätskontrollen in modernen Produktionsanlagen hergestellt werden.

Diese Broschüre enthält alle erforderlichen Informationen zur Aufstellung und Verwendung Ihres neuen Herds.

Wir empfehlen Ihnen, diese Bedienungsanleitung sorgfältig durchzulesen, bevor Sie ihren Herd in Betrieb nehmen, da sie alle grundlegenden Informationen zur korrekten Aufstellung, richtigen Verwendung und regelmäßigen Pflege und Wartung Ihres Herds enthält. Dieser Herd darf nur von qualifiziertem Personal in Übereinstimmung mit den sicherheitsrelevanten Normen und Gesetzen installiert werden. Versuchen Sie niemals, den Herd selbst zu reparieren.

Konformitätserklärung

Wir erklären, dass unsere Produkte die geltenden europäischen Richtlinien, Entscheidungen und Regularien sowie die in den referenzierten Standards gelisteten Anforderungen erfüllen.

CE

INHALT

1. TECHNISCHE EIGENSCHAFTEN

2. SICHERHEITSHINWEISE

Allgemeine Hinweise

Aufstellungshinweise

Während der Verwendung

Reinigung und Wartung

Sicherheit von Kindern

3. EINBAU

3.1 Aufstellungsort/-umgebung des Herds 3.2 Aufstellung des Herds 3.3 Einrichten der Stellfüße 3.4 Gasanschluss 3.5 Umstellung des Gastyps

4. VERWENDUNG

4.1 Verwendung der Gasbrenner

4.1.1 Verwendung der Kochfeld-Brenner 4.1.2 Verwendung der Brenner im Backraum

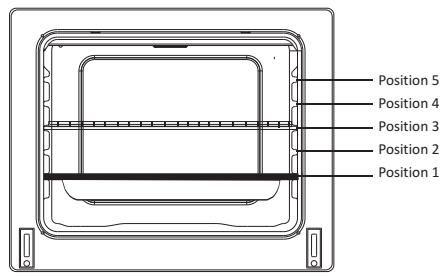

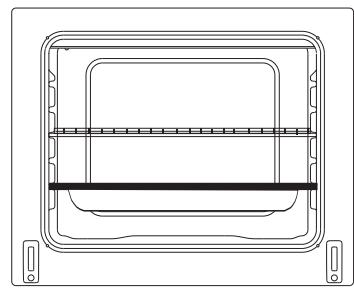

4.2 Im Herd verwendetes Zubehör

1. REINIGUNG UND WARTUNG

5.1 Reinigung 5.2 Wartung

1. KUNDENDIENST UND TRANSPORT

6.1 Bevor Sie sich an den Kundendienst wenden 6.2 Informationen zum Transport

Teileliste:

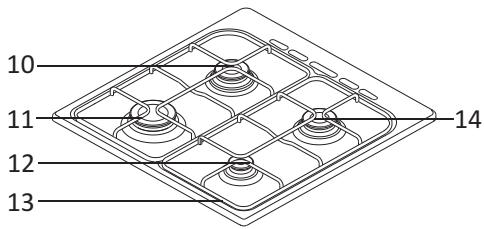

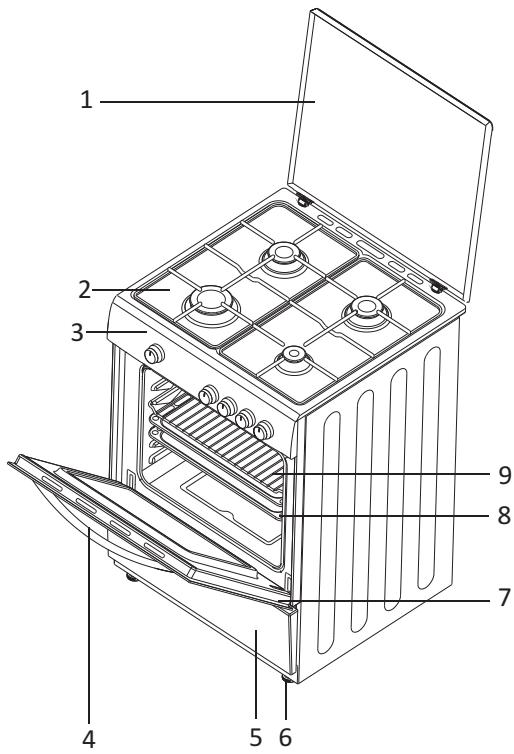

1- Abdeckung Kochfeld 2-Kochfeld 3-Bedienfeld 4-Klappengriff 5-Unterbau oder Auszug vorne 6-Stellfüße 7-Backraumtür 8-Backblech 9-Rost

10-Halb-Schnellkochplatte 11-Schnellkochplatte 12-Zusatzkochplatte 13-Topfhaltegitter 14-Halb-Schnellkochplatte

2. WARNHINWEISE

LESEN SIE DIESE ANLEITUNG VOLLSTÄNDIG UND SORGFÄLTIG DURCH, BEVOR SIE IHR GERÄT IN BETRIEB NEHMEN, UND HALTEN SIE ES STETS ZUR VERFÜGUNG, WENN NÖTIG.

DIESES HANDBUCH WURDE FÜR VERSCHIEDENE MODELLE EINER REIHE VERFASST. ES KANN SEIN, DASS IHR GERÄT ÜBER EINIGE EIGENSCHAFTEN, DIE IN DIESEM HANDBUCH ERLÄUTERT WURDEN, NICHT VERFÜGT. ACHTEN SIE AUF DIE AUSDRÜCKE, DIE EINE ABBILDUNG HABEN, WÄHREND SIE DIESE BETRIEBSANLEITUNG LESEN.

Allgemeine Sicherheitshinweise

Dieses Gerät kann von Kindern ab 8 Jahren und älter und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Wissen verwendet werden, wenn sie unter Aufsicht sind oder ausführliche Anleitung zur Benutzung des Gerätes in einer sicheren Weise erhalten haben und die damit verbundenen Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Wartung darf nicht von Kindern ohne Aufsicht erfolgen.

WARNUNG: Das Gerät und die zugänglichen Teile werden während des Gebrauchs heiß. Achten Sie darauf, dass Sie nicht die Heizelemente berühren. Kinder unter 8 Jahren sollen ferngehalten werden, es sei denn, sie werden kontinuierlich überwacht.

WARNUNG: Unbeaufsichtigtes Kochen auf einem Herd mit Fett oder Öl kann gefährlich sein und zu Bränden führen. NIEMALS versuchen, ein Feuer mit Wasser zu löschen, aber schalten Sie das Gerät aus und dann decken Sie die Flamme z.B. mit einem Deckel oder einer Löschdecke ab.

WARNUNG: Brandgefahr: lagern Sie keine Gegenstände auf den Kochflächen.

WARNUNG: Wenn die Oberfläche rissig ist, schalten Sie das Gerät aus, um die Gefahr eines elektrischen Schlages zu vermeiden.

Für Kochfelder mit Abdeckung: Entfernen Sie vor dem Öffnen der Abdeckung alle Verunreinigungen darauf. Lassen Sie die Kochfelder stets abkühlen, bevor Sie die Abdeckung schließen.

Das Gerät ist nicht für die Steuerung durch externe Zeitgeber oder ein separates Fernbediensystem ausgelegt.

2. WARNHINWEISE

Zur Vermeidung vom Kippen des Gerätes müssen die stabilisierenden Halterungen eingebaut sein.

Während der Verwendung wird das Gerät heiß. Achten Sie darauf, dass Sie nicht die Heizelemente im Inneren des Backraums berühren.

Griffe, die während der Verwendung für kurze Zeit im normalen Gebrauch gehalten wurden, können bereits heiß werden.

Verwenden Sie keine aggressiven oder scheuernden Reinigungsmittel oder Metallschaber, um die Scheibe in der Backraumtür zu reinigen.

Diese können die Oberfläche zerkratzen, was zum Bersten der Glasscheibe führen kann.

Verwenden Sie keine Dampfreiniger zur Reinigung des Gerätes.

WARNUNG: Stellen Sie sicher, dass das Gerät ausgeschaltet ist, bevor Sie die Lampe austauschen, um die Gefahr von elektrischen Schlägen zu vermeiden.

VORSICHT: Die außen zugänglichen Teile können sehr heiß werden, wenn das Kochen oder Grillen in Verwendung ist.

Halten Sie Kinder fern von dem Gerät.

Ihr Gerät wurde in Übereinstimmung mit den einschlägigen lokalen und internationalen Normen und Vorschriften hergestellt.

Wartungs- und Reparaturarbeiten dürfen nur von autorisierten Service-Technikern vorgenommen werden. Installations- und Reparaturarbeiten, die durch nicht autorisierte Techniker durchgeführt wurden, können Sie gefährden. Jegliche Modifikation der technischen Eigenschaften des Gerätes ist gefährlich und darüber hinaus verboten.

Stellen Sie vor der Installation sicher, dass die lokalen Netzbedingungen (Gastyp und Gasdruck oder Strom-Spannung und -Frequenz) und die Anpassung des Gerätes kompatibel sind. Die Anpassungsbedingungen dieses Gerätes sind auf dem Typenschild angegeben.

VORSICHT: Dieses Gerät ist nur zum Kochen von Speisen und für den Gebrauch im Haushalt bestimmt und sollte nicht für andere Zwecke oder in einer anderen Anwendung, z. B. für gewerbliche und industrielle Anwendung oder in einem kommerziellen Umfeld verwendet werden.

Heben oder verschieben Sie das Gerät nicht durch Ziehen am Türgriff.

Dieses Gerät ist nicht an ein Abzugsgerät für Verbrennungsprodukte angeschlossen. Es muss in Übereinstimmung mit den aktuell gültigen Installationsrichtlinien eingebaut und angeschlossen werden. Besonderes Augenmerk ist auf die relevanten Richtlinien bezüglich der Belüftung zu halten. (Nur für Gasgeräte)

Wenn der Brenner nach 15 Sekunden noch immer nicht läuft, stoppen Sie ihn, öffnen Sie die Backraumtür und/oder warten Sie mindestens 1 Minute, bevor Sie nochmals versuchen, ihn zu zünden. (Nur für Gasgeräte)

Wenn der Brenner nach 15 Sekunden noch immer nicht läuft, stoppen Sie ihn, öffnen Sie die Backraumtür und/oder warten Sie mindestens 1 Minute, bevor Sie nochmals versuchen, ihn zu zünden. (Nur für Gasgeräte)

Diese Anleitungen sind nur gültig, wenn das Ländersymbol auf dem Gerät angezeigt wird. Wenn das Symbol nicht auf dem Gerät angezeigt wird, ist es notwendig, die technischen Anweisungen zu beachten, die die erforderlichen Anweisungen zur Änderung des Gerätes an die Bedingungen der Nutzung des Landes bieten. (Nur für Gasgeräte)

Es wurden alle erdenklichen Sicherheitsvorkehrungen getroffen, um Ihre Sicherheit zu garantieren. Da das Glas brechen könnte, sollten Sie bei der Reinigung stets vorsichtig sein, um Kratzer zu vermeiden. Vermeiden Sie Schläge auf das Glas durch Zubehörgeräte.

Stellen Sie sicher, dass das Netzkabel während der Installation nicht eingeklemmt ist. Wird das Netzkabel beschädigt, muss es vom Hersteller, dem Vertrieb oder einer ähnlich qualifizierten Person ersetzt werden, um eine Gefährdung zu vermeiden.

Lassen Sie Kinder niemals auf die Backraumtür klettern oder darauf sitzen, wenn diese offen ist.

2. WARNHINWEISE

Warnhinweise zur Installation:

Nehmen Sie das Gerät nicht in Betrieb, solange es nicht vollständig eingebaut ist.

Das Gerät muss von einem autorisierten Techniker aufgestellt und in Betrieb genommen werden. Der Hersteller ist nicht verantwortlich für Schäden, die durch fehlerhafte Aufstellung und Montage durch nicht autorisierte Personen verursacht werden können.

Wenn Sie das Gerät auspacken, stellen Sie sicher, dass es nicht während des Transports beschädigt wurde. Wenn Sie irgendwelche Beschädigungen entdecken, nehmen Sie das Gerät keinesfalls in Betrieb und kontaktieren Sie umgehend den autorisierten Wartungsdienst. Da die für die Verpackung verwendeten Materialien (Nylon, Heftklammern, Styropor etc.) für Kinder gefährlich sein können, sollten Sie diese einsammeln und sofort entsorgen.

Schützen Sie das Gerät vor Umwelteinflüssen. Setzen Sie es niemals Einflüssen wie Sonne, Regen, Schnee oder Staub etc. aus.

Die umgebenden Materialien des Gerätes (Schaltschrank) müssen einer Temperatur von mindestens 100°C standhalten.

Während der Verwendung

Wenn Sie ihren Herd das erste Mal einschalten, kommt es zu einer gewissen Geruchsentwicklung, die von den Isoliermaterialien und den Heizelementen herrührt. Deshalb sollten Sie den Herd vor der ersten Verwendung bei maximaler Temperatur für 45 Minuten leer betreiben. Bitte lüften Sie während dieser Zeit die Umgebung, in der das Produkt

Während der Verwendung können die äußeren und inneren Oberflächen des Ofens heiß werden. Wenn Sie die Backraumtür öffnen, treten Sie etwas zurück, um dem aus dem Backraum entweichenden heißen Dampf auszuweichen. Es kann die Gefahr von Verbrennungen bestehen.

Legen Sie keine entzündlichen oder brennbaren Materialien in das Gerät oder in die Höhe des Gerätes, wenn es in Betrieb ist.

Verwenden Sie stets hitzebeständige Handschuhe, wenn Sie Nahrungsmittel in den Herd geben oder herausnehmen.

Lassen Sie den Herd beim Kochen mit festen oder flüssigen Fetten nicht unbeaufsichtigt. Diese könnten bei sehr hohen Temperaturen zu brennen beginnen. Gießen Sie niemals Wasser in brennendes Fett oder Öl. Decken Sie die Kasserolle oder Pfanne mit dem Deckel zu, um die Flammen zu ersticken und schalten Sie den Herd ab.

Positionieren Sie Pfannen immer über der Mitte der Kochzone, und drehen Sie die Griffe in eine sichere Position, damit sie nicht geschlagen oder angefasst werden können.

Wenn das Gerät längere Zeit nicht benutzt wird, ziehen Sie den Netzstecker aus der Steckdose. Halten Sie den Netzhauptschalter ausgeschaltet. Drehen Sie auch den Gaszufuhrhahn ab, wenn Sie das Gerät nicht verwenden.

Achten Sie stets darauf, dass die Regler in der Position "0" (Stop) sind, wenn der Herd nicht in Betrieb ist.

VORSICHT: Glasabdeckungen können springen, wenn sie zu heiß werden. Schalten Sie alle Brenner aus, bevor Sie die Abdeckung schließen. Lassen Sie die Kochfelder stets abkühlen, bevor Sie die Abdeckung schließen.

Stellen Sie niemals etwas auf die Backrohrtür oder den Auszug, wenn diese offen sind. Dadurch könnte das Gerät kippen oder die Klappe beschädigt werden.

Geben Sie keine schweren Gegenstände oder entzündliche, brennbare Objekte (Nylon, Plastikbeutel, Papier, Stoff etc.) in die untere Ausziehlade. Dazu gehören Kochgeschirr mit Zubehör aus Kunststoff (z.B. Griffe).

Hängen Sie keine Handtücher, Geschirrtücher oder Kleidung auf das Gerät oder auf seine Griffe.

Reinigung und Wartung:

Schalten Sie das Gerät aus, bevor Sie irgendwelche Reinigungs- oder Wartungsarbeiten durchführen. Das können Sie machen, nachdem Sie das Gerät ausstecken oder den Hauptschalter ausschalten.

FÜR EINE EINWANDFREIE FUNKTION UND DIE GRÖSSTMÖGLICHE SICHERHEIT SOLLTEN SIE STETS ORIGINALERSATZTEILE VERWENDEN UND IM BEDARFSFALL NUR EINEN AUTORISIERTEN WARTUNGSDIENST ANRUFEN.

3. INSTALLATION

Dieser moderne, zweckmäßige und praktische Herd wurde aus hochwertigen Teilen und Materialien gefertigt und wird allen Ihren Ansprüchen in jeder Hinsicht gerecht werden. Lesen Sie diese Broschüre sorgfältig durch, bevor Sie den Herd in Betrieb nehmen, um alle notwendigen Informationen über seine Funktionen kennenzulernen und die bestmöglichen Ergebnisse zu erzielen. Beachten Sie die folgenden Empfehlungen, um Probleme oder gefährliche Situationen zu vermeiden und das Gerät richtig aufzustellen. Sie sind insbesondere für den Techniker, der die Aufstellung des Geräts vornimmt, von Bedeutung.

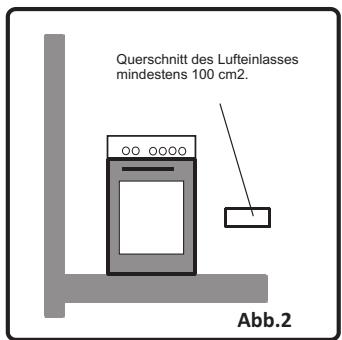

3.1 Aufstellungsort/-umgebung des Herds

• Ihr Herd muss an einem Ort aufgestellt und verwendet werden, der gut belüftet ist. Eine Gasverbrennung ist nur mit dem Sauerstoff in der Luft möglich. Daher muss ein ausreichender Luftaustausch erfolgen und eine Abführung der Verbrennungsgase in Übereinstimmung mit den Vorschriften sichergestellt sein. Es muss eine ausreichende Belüftung vorhanden sein, um die Luftversorgung in der Verwendungsumgebung zu gewährleisten. Die Belüftung muss durch Öffnungen an Wänden mit direktem Kontakt nach außen erfolgen (siehe Diagramm unten).

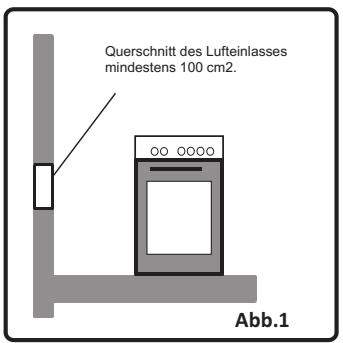

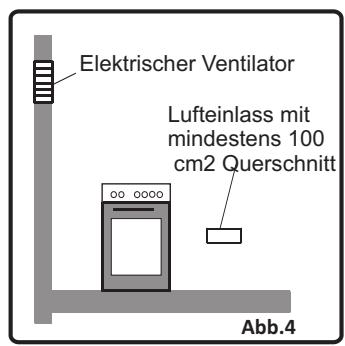

• Der Luftstrom muss am Boden eintreten (mindestens 100cm² ) und oben austreten (mindestens 100cm² ). Diese Belüftungsöffnungen müssen also jeweils einen Mindestquerschnitt von 100cm² für einen effektiven Luftdurchsatz aufweisen. Diese müssen stets offen bleiben und dürfen nicht geschlossen werden. Sie sollen sich nach Möglichkeit in der Höhe der Herdrückseite befinden (für den Lufteinlass, Fig. 1 und 2) bzw. an der Entstehungsstelle der Verbrennungsgase (für den Abzug), also etwa 1,80m über Bodenniveau. Können diese Öffnungen nicht dort, wo der Herd aufgestellt ist, von außen hergestellt werden, kann die erforderliche Verbrennungsluft auch von anderer Stelle zugeführt werden, sofern diese über ausreichende Belüftung verfügt und es sich nicht um ein Schlafzimmer oder einen Raum mit besonderen Gefahren handelt.

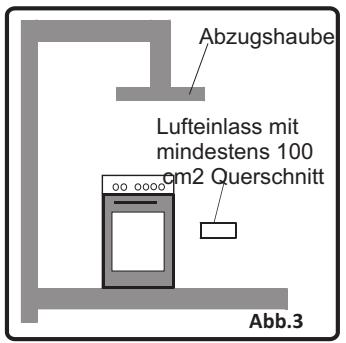

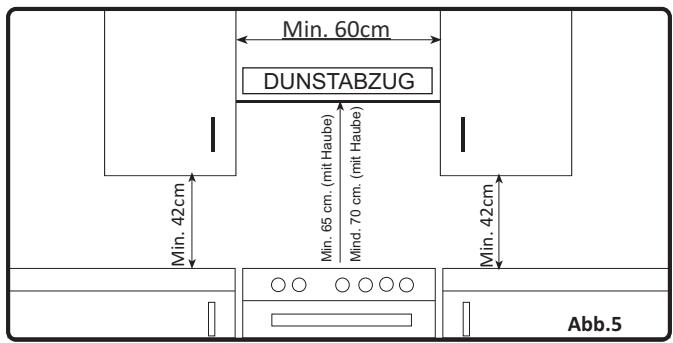

Abzug der Verbrennungsgase

Es wird empfohlen, entweder eine Abzugshaube mit direkter Rohrverbindung nach außen (Fig. 3) zu installieren, oder einen elektrischen Ventilator am Fenster oder an der Außenwand (Fig. 4), um Rauchgase direkt nach außen zu leiten. Die Leistung des Ventilators muss so ausgelegt werden, dass die Luft in der Küche 4-5 Mal pro Stunde erneuert wird.

3.2 Aufstellung des Herds

• Der Herd darf neben weiteren Möbelstücken aufgestellt werden, solange diese nicht höher als der Herd sind (siehe Abb. 5).
• Befinden sich über dem Herd weitere Möbelstücke, muss ein Abstand von mindestens 10 cm zwischen den Seiten des Herds und dem Möbelstück eingehalten werden. Die Mindesthöhe zwischen Kochfeld und Abzugshaube (oder Wandschrank) ist in Abb. 5 gezeigt. Die Abzugshaube muss mindestens 65 cm Abstand zum Kochfeld haben. Ist keine Abzugshaube vorhanden, darf der Abstand zwischen Kochfeld und Möbelstück darüber 70 cm nicht unterschreiten.
• Halten Sie einen Abstand von 2 cm zwischen der Rückseite des Herds und der Wand ein, sowie zwischen den Seiten des Herds und angrenzenden Möbelstücken.
• Achten Sie darauf, den Herd nicht direkt neben einen Kühlschrank zu stellen. Auch dürfen keine brennbaren oder entzündlichen Materialien wie Vorhänge, Stoffe etc. in der Nähe sein, die leicht verbrennen. Angrenzende Möbelstücke müssen für Temperaturen von mindestens 90 °C ausgelegt sein.

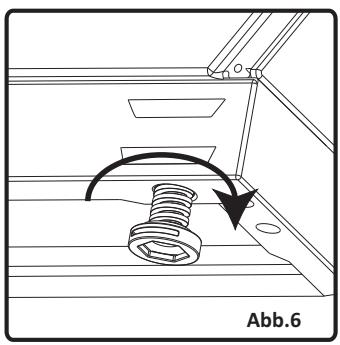

3.3 Einrichten der Stellfüße

Der Herd steht auf 4 einstellbaren Standfüßen. Nach dem Einstellen der gewünschten Position muss die Einrichtung überprüft werden. Stellen Sie dazu die 4 Stellfüße durch Anziehen oder Lockern ein (Abb. 6). Der Herd muss absolut waagrecht aufgestellt werden.

Der max. Einstellspielraum beträgt 30 mm.

Zum Einstellen der Standfüße können Sie den Auszug des Herds entfernen.

Nach dem Einstellen der Standfüße darf der Herd nicht mehr durch Ziehen bewegt werden, sondern nur noch durch Heben (aber nicht an den Türgriffen).

3.4 Gasanschluss - FR

Gas anschließen und Dichtheit überprüfen

Der Gasanschluss des Herds muss ebenfalls von einem qualifizierten Techniker unter Einhaltung aller geltenden Normen durchgeführt werden (nach Artikel 10 der Verordnung vom 02-08-1977 und den Vorschriften nach D.T.U 61-1. Diese verlangen am Rohrende ein Regelventil für Erdgas mit Überdruckventil nach der Norm NF D 36-303. Dieses Regelventil dient dazu, die Gasversorgung zu unterbrechen, wenn der Herd nicht verwendet wird).

Überprüfen Sie zuerst, für welchen Gastyp der Herd gerüstet ist. Diese Information finden Sie auf einem Aufkleber an der Herdrückseite. Informationen zu den Gastypen und Brennerdüsen finden Sie in der Tabelle mit den technischen Daten. Achten Sie darauf, dass der Gaszufuhrdruck für die Ventile laut den technischen Daten geeignet ist, damit das Gerät möglichst effizient arbeiten kann und möglichst weniger Gas verbraucht. Wenn der Gasdruck nicht diesen Werten entspricht oder regelbar ist, muss ein entsprechender Druckregler an der Zufahrleitung installiert werden. Für diese Einstellungen müssen Sie sich an den Kundendienst wenden.

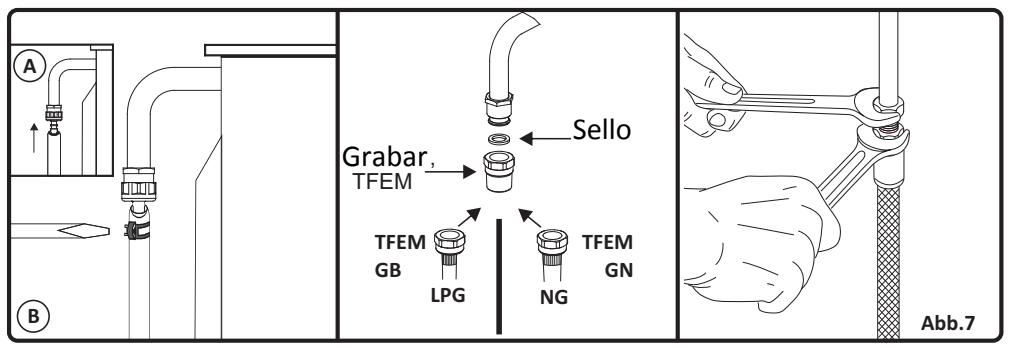

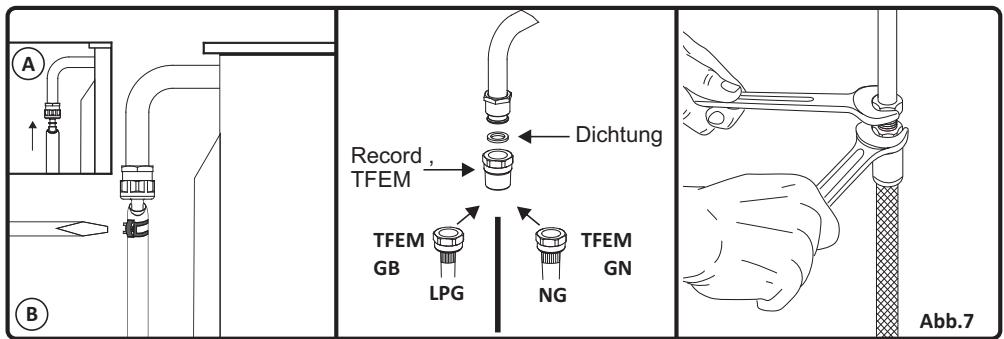

Anschluss von Butangas (G30) - Propan (G31)

Der Techniker überprüft zuerst, für welchen Gastyp der Herd gerüstet ist. Ist er für Erdgas gerüstet, muss er die Brennerdüsen (siehe unten) austauschen, damit Butangas verwendet werden kann. Die Installation kann entweder mit einem speziellen Butan-/Propan-Gasrohr erfolgen, das mit 2 Clips verkauft wird, oder mit einem speziellen, mit Armaturen versehenen TFEM-Schlauch.

Wenn Sie ein Butan-/Propanrohr mit Überwurfkragen verwenden, wird die Butangas-Brennerspitze mit Gasdichtung im Herd installiert. Das Rohr wird tief in diese Spitze eingeführt und dann der Überwurfkragen festgezogen, ohne das Rohr abzuschneiden. Gehen Sie etwa für das Ventil vor (siehe Abb. 7).

Die erforderliche Gesamtlänge ist max. 1,5 m. Es ist sehr wichtig, das Haltbarkeitsdatum auf dem Rohr zu überprüfen und das Rohr auszutauschen, bevor dieses Datum erreicht wird.

Wenn Sie einen TFEM-Schlauch montieren, ist keine Butangasspitze erforderlich. Schrauben Sie einfach die Armaturen des TFEM-Schlauchs auf der Herdseite und der Flaschenseite an (ziehen Sie sie mit 2 Schlüsseln richtig an, wie im Diagramm oben gezeigt).

Erdgas anschließen (G20/G25)

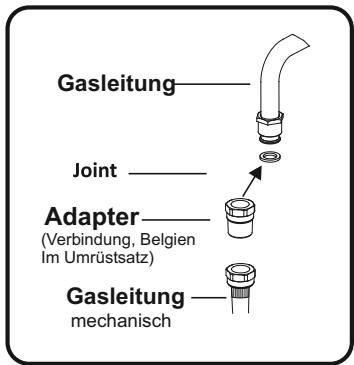

Der Techniker muss eine mechanische Rohrspitze (TFEM) laut der Norm NF D 36100/36103/36121 installieren und den Herd nach aktuellen Normen anschließen.

Beachten Sie die folgenden Punkte beim Anschließen des Schlauches:

• Kein Teil des Schlauchs darf mit Oberflächen in Berührung kommen, die heißer als 50 °C werden können (Mindestabstand zwischen Schlauch und heißen Stellen: 20 mm). Die Schlauchlänge darf 1,5 m nicht überschreiten.
• Der Schlauch darf nicht gerissen, gedehnt oder geknickt werden.
• Der Schlauch darf keine scharfen Kanten oder beweglichen Teile berühren und keinerlei Beschädigungen aufweisen.
• Vor der Montage muss der Schlauch gründlich kontrolliert werden, um jegliche Herstellungsfehler auszuschließen.
• Wenn das Gas angeschlossen ist, muss die Rohrdichtheit von einem Techniker mit einem speziellen Blasenprodukt getestet werden. Es dürfen keine Luftblasen zu sehen sein. Wenn sich solche Blasen zeigen, muss die Anschlussdichtung überprüft werden und dann die Überprüfung erneut durchgeführt werden. Verwenden Sie für diesen Test KEINESFALLS ein Feuerzeug oder Streichhölzer. Die Überwurfkragen am Butangasrohr müssen frei von Rost sein. Das Haltbarkeitsdatum des Schlauchs muss regelmäßig überprüft werden.

ACHTUNG!!! Verwenden Sie unter keinen Umständen ein Feuerzeug oder Streichhölzer für die Dichtheitskontrolle!

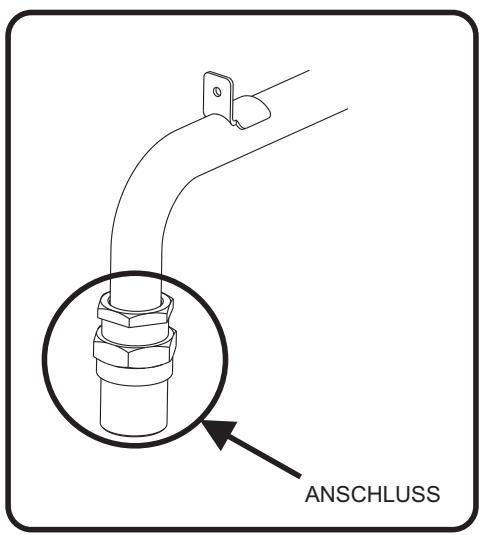

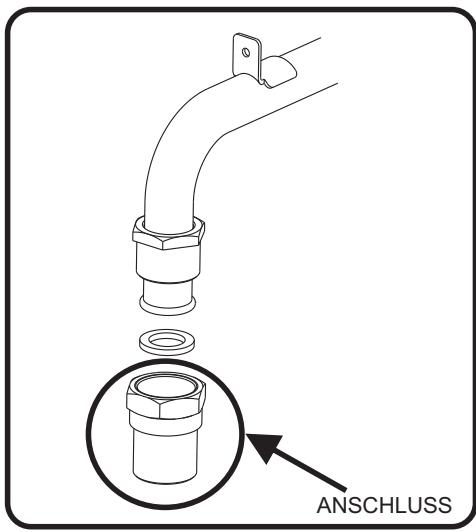

3,6 Umstellung des Gastyps

Warnung: Die folgenden Maßnahmen dürfen nur vom autorisierten Kundendienst durchgeführt werden.

Ihr Herd ist für die Verwendung von Flüssiggas (Propan oder Butan) oder Erdgas vorgesehen. Die Gasbrenner können an diese verschiedenen Gastypen angepasst werden, indem die Brennerdüsen entsprechend getauscht und die minimale Flammhöhe jedes Brenners eingestellt wird. Die folgenden Schritte müssen dazu unbedingt ausgeführt werden: Austauschen der Brennerdüsen:

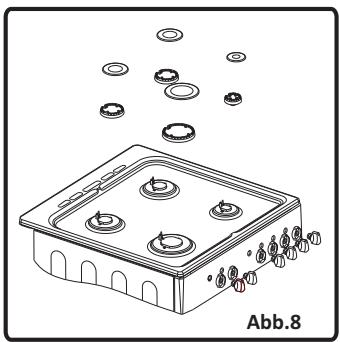

Kochfeld-Brenner:

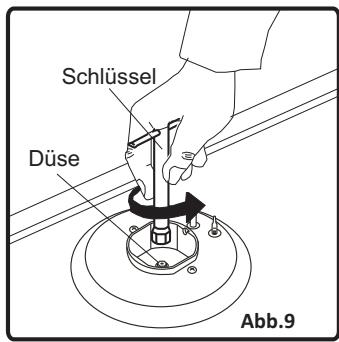

Schließen Sie die Gaszufuhr und trennen Sie das Gerät vom Netz. - Entfernen Sie die Brennerkappe und den oberen Brenner (Abb. 8). - Schrauben Sie die Düsen ab. Verwenden Sie dazu einen 7 mm-Schlüssel (Abb. 9).

Installieren Sie die neuen Düsen je nach verwendetem Gastyp wie in der Tabelle mit den technischen Daten angegeben. Ziehen Sie die neuen Düsen sorgfältig an; wenn Sie sie seitlich aufsetzen, könnten Sie das Gewinde am Aufsatz zerstören. In diesem Fall muss der Aufsatz ausgetauscht werden.

Backraum-Düsen:

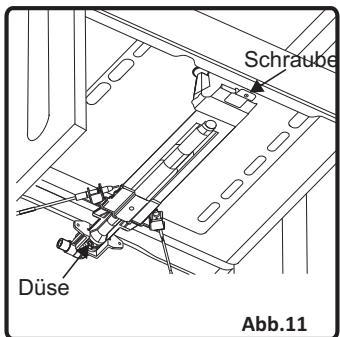

Der Brenner im Backraum ist mit einer einzelnen Schraube versehen, die sich an der Brennerspitze befindet.

Für den Backraum-Brenner (unten) öffnen Sie die Backraumtür und entfernen Sie die Schrauben, die die untere Verkleidung halten. Öffnen Sie das Fach unter dem Backraum (Auszug oder Klappe), um die vordere Schraube auf dem Brenner zu erreichen (Abb. 12). Wenn der Herd eine Unterbaufront aufweist, müssen Sie zuerst die Backraumtür ausbauen, um die Halteschrauben der Verkleidung zu erreichen.

Entfernen Sie die Brennerschraube und bewegen Sie den Brenner diagonal, um die Düse unten zu erreichen (Abb. 11).

Schrauben Sie die Düsen ab. Verwenden Sie dazu einen 7 mm-Schlüssel. Installieren Sie die neuen Düsen je nach verwendetem Gastyp wie in der Tabelle mit den technischen Daten angegeben. Ziehen Sie die neuen Düsen sorgfältig an; wenn Sie sie seitlich aufsetzen, können Sie das Gewinde am Aufsatz zerstören. In diesem Fall müsste der Aufsatz ausgetauscht werden (dies ist nicht von der Garantie gedeckt).

Einstellen der Flammhöhe am Ventil auf Minimum

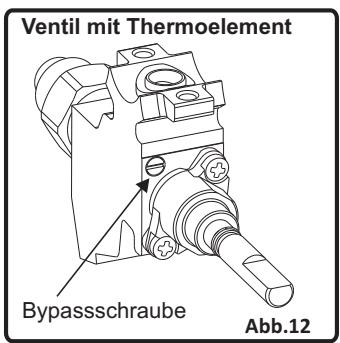

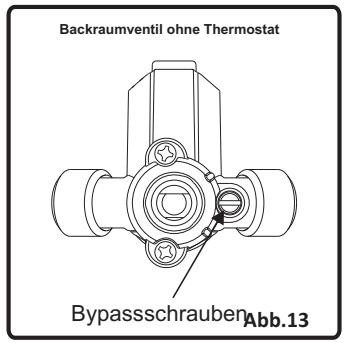

Die Flammhöhe wird mit der Flachkopfschraube auf dem Ventil auf Minimum gestellt. Bei Ventilen mit Thermoelement befindet sich die Schraube auf der Seite der Ventilspindel (Abb. 12). Bei Ventilen ohne Thermoelement befindet sich die Schraube im Ventilschaft. Für eine einfachere Einstellung der Flammhöhe empfehlen wir, bei Herden mit Thermoelement und Mikroschalter (automatische Zündung) zuerst das Bedienfeld zu entfernen.

Um die Minimalposition zu bestimmen, zünden Sie die Brenner der Reihe nach an und stellen Sie die Minimalposition ein. Verändern Sie nun mit einem kleinen Schraubendreher die Bypassschraube um etwa 90° (festziehen oder lockern). Wenn die Flamme mindestens 4 mm hoch ist, ist die Einstellung korrekt. Stellen Sie zur Kontrolle sicher, dass die Flamme nicht ausgeht, wenn sie von der Maximal- in die Minimalstellung geregelt wird. Erzeugen Sie mit der Hand eine Luftströmung zur Flamme, um zu testen, ob diese stabil ist.

Lassen Sie den Backraumbrenner 5 Minuten lang in der Minimalposition brennen. Öffnen und schließen Sie die Backraumtür 2-3 Mal, um die Stabilität der Brennerflamme zu testen.

Für die Brenner des Grills ist eine Einstellung der Minimalflammhöhe nicht notwendig. Bei der Umstellung von Flüssig- auf Erdgas muss die Bypassschraube herausgedreht werden. Beim Umstellen von Erdgas auf Flüssiggas muss diese Schraube festgezogen werden. Bei dieser Einstellung stellen Sie sicher, dass der Herd vom Netz getrennt und die Gaszufuhr offen ist.

Ändern des Gaszufuhranschlusses:

Überprüfen Sie regelmäßig das Haltbarkeitsdatum des Gasrohrs. Ist das Haltbarkeitsdatum erreicht, muss der Schlauch ausgetauscht werden. Diese Rohre sind im Handel erhältlich, achten Sie darauf, dass die aktuell gültigen Normen erfüllt werden. Nach dem Austauschen des Schlauchs müssen Sie die Dichtheit prüfen. Informationen dazu finden Sie im oberstehenden Abschnitt: Gas anschließen und Dichtheit überprüfen

4. VERWENDUNG IHRES HERDS

4.1 Verwendung der Gasbrenner

Anzünden der Gasbrenner

Die Symbole auf den Reglern am Bedienfeld zeigen die Stellung des Brenners an.

Manuelle Zündung der Gasbrenner

Ist Ihr Herd nicht mit elektrischer Zündung ausgestattet, oder bei einem Ausfall des Stromnetzes, gehen Sie wie folgt vor:

Für Kochfeld-Brenner: Um den Brenner einzuschalten, drücken Sie den entsprechenden Regler und drehen ihn gleichzeitig gegen den Uhrzeigersinn in die Maximalstellung. Zünden Sie gleichzeitig mit einem Streichholz oder einem Gasfeuerzeug das Gas in der Nähe der Brennerdüsenöffnungen. Sobald Sie eine stabile Flamme sehen, nehmen Sie die Zündquelle weg.

Für Kochfeld-Brenner mit Thermoelement: Kochfelder mit Thermoelement bieten zusätzliche Sicherheit, wenn die Flamme ausgehen sollte. Halten Sie den Regler davon bei der manuellen Zündung gedrückt, bis Sie eine stabile Flamme sehen. Wenn die Flamme nach dem Loslassen des Reglers instabil wird, wiederholen Sie den Vorgang. Wenn die Flamme ausgeht, schließt das Thermoelement das Gasventil zum Brenner und verhindert so eine Ansammlung von unverbranntem Gas. Warten Sie davon 90 Sekunden, bevor Sie einen Gasbrenner nach der automatischen Abregelung erneut zu zünden versuchen.

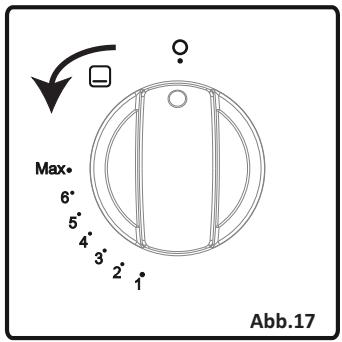

Für den Backraum-Brenner (mit Thermoelement): Alle Brenner im Backraum/Grill sind mit Thermoelementen ausgestattet. Diese bieten zusätzliche Sicherheit, wenn die Flamme ausgehen sollte. Um den Backraum-Brenner einzuschalten, drücken Sie den entsprechenden Regler und drehen ihn gleichzeitig gegen den Uhrzeigersinn in die Maximalstellung. Zünden Sie gleichzeitig mit einem Streichholz oder einem Gasfeuerzeug das Gas in der Höhe der Brennerdüsenöffnung links vorne am Brenner. Sobald Sie eine stabile Flamme sehen, nehmen Sie die Zündquelle weg, halten den Regler aber noch für etwa 3 Sekunden gedrückt. Wenn die Flamme nach dem Loslassen des Reglers instabil wird, wiederholen Sie den Vorgang. Wenn die Flamme ausgeht, schließt das Thermoelement das Gasventil zum Brenner und verhindert so eine Ansammlung von unverbranntem Gas. Wenn der Backraumbrenner nicht zündet, nachdem Sie den Regler für mindestens 30 Sekunden gedrückt gehalten haben, öffnen Sie zunächst die Backraumtür und warten Sie 90 Sekunden, bevor Sie erneut eine Zündung versuchen. Auch wenn die Flamme im Backraum ausgeht, wiederholen Sie diesen Vorgang.

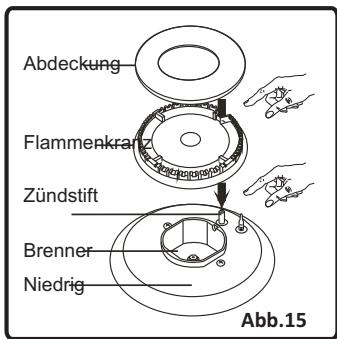

4.1.1 Verwendung der Kochfeld-Brenner

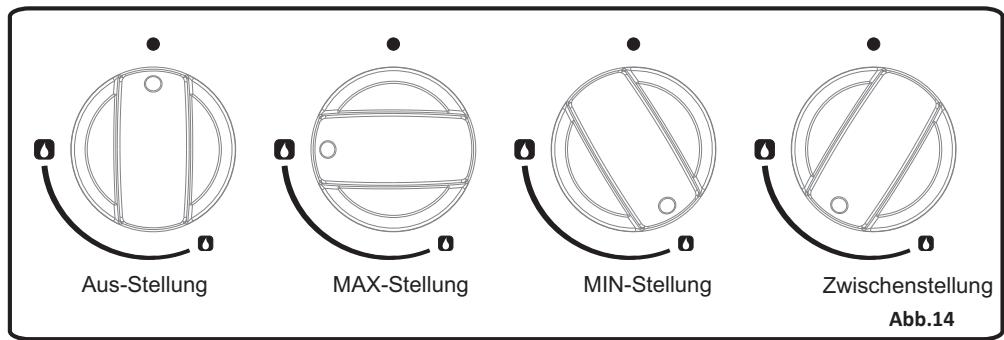

Die Regler für die Brenner im Kochfeld haben 3 Stellungen: Aus (0), Max (großes Flammensymbol) und Min (kleines Flammensymbol). Nach dem Zünden der Brenner in der Stellung "MAX" (wie oben beschrieben), können Sie die Flammenhöhe auf eine Stellung zwischen "MAX" und "MIN" regeln. Drehen Sie den Regler nicht in die Stellung zwischen "MAX" und "AUS".

Überprüfen Sie die Flamme nach der Zündung visuell. Wenn Sie eine gelbe Spitze, losgelöste oder instabile Flammen sehen, drehen Sie die Gaszufuhr ab und prüfen Sie die Position der Brennerabdeckungen und der Flammenkränze (Abb. 15).

Vorsicht: diese Elemente können sehr heiß werden. Lassen Sie sie dazu abkühlen, damit Sie sich nicht verbrennen. Achten Sie darauf, dass keine Flüssigkeiten in den Brenner eindringen. Wenn die Flammen sich vom Brenner ablösen, schließen Sie die Ventile, lüften Sie die Küche gut durch und warten Sie mindestens 90 Sekunden, bevor Sie ihn wieder zünden.

Um den Kochvorgang zu beenden, drehen Sie den Regler im Uhrzeigersinn, bis die Markierung auf dem Regler auf "0" zeigt (Reglermarkierung zeigt nach oben).

Ihr Kochfeld ist mit Brennern mit entsprechenden Durchmessern ausgestattet. Um eine möglichst gute Wirksamkeit zu erzielen, sollten Sie darauf achten, dass die Größe des Kochgeschirrs mit der Größe des Kochfelds gut übereinstimmt und das Kochgeschirr einen flachen Boden aufweist. Verwenden Sie kein Geschirr mit gewölbtem Boden, da damit Energie verschwendet wird. Verwenden Sie stets zur Brennergröße passendes Geschirr. Wenn Sie kleineres Geschirr verwenden, wird Energie verschwendet. Am sparsamsten ist der Betrieb, wenn Sie die Flamme nach Erreichen des Siedepunkts auf die Minimalstellung regeln. Es wird empfohlen, das Kochgeschirr stets mit dem Deckel zu schließen.

Schnellkochbrenner: 22-26 cm

Halb-Schnellkochbrenner: 14-22 cm

Zusatzbrenner: 12-18 cm

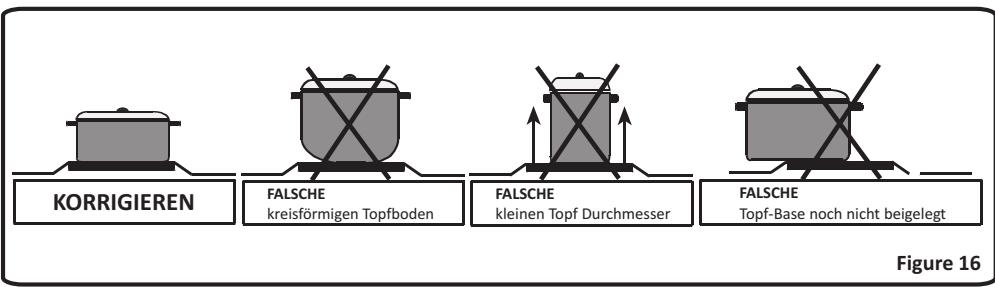

Abb.16

Wenn Sie den Herd längere Zeit nicht verwenden, schließen Sie stets das Gaszufuhrventil.

WARNHINWEIS:

• Verwenden Sie nur flaches Geschirr mit einem ausreichend dicken Boden.
• Stellen Sie sicher, dass der Boden des Geschirrs trocken ist, bevor Sie es auf den Brenner stellen.

• Es ist wichtig, sicherzustellen, dass die Pfanne richtig über den Brennern zentriert ist.
• Im Betrieb können Teile, die mit der Flamme in Berührung kommen, sehr heiß werden. Halten Sie deshalb während und nach dem Betrieb unbedingt Kinder und Tiere von dem Herd fern.
• Nach der Verwendung bleibt das Kochfeld noch längere Zeit heiß. Berühren Sie es nicht und legen Sie keine Gegenstände darauf.
• Legen Sie niemals Besteckteile oder Deckel auf das Kochfeld. Diese können sehr heiß werden und schwere Verbrennungen verursachen.

4.1.2 Verwendung der Brenner im Backraum

Nach dem Zünden des Brenners wie oben beschrieben können Sie die Temperatur im Backraum einstellen, indem Sie den Regler vor den Symbolen auf dem Bedienfeld oder an der Reglerbasis einstellen (min bis max). Ist Ihr Herd mit einem Thermostat ausgestattet, entnehmen Sie der Temperaturtabelle die richtige Temperatur für das Gargut. Drehen Sie den Regler nicht in die Stellung zwischen "MIN" und "AUS" (gegen den Uhrzeigersinn). Stellen Sie den Regler stets zwischen die Positionen Maximum und Minimum. Um den Kochvorgang zu beenden, drehen Sie den Regler im Uhrzeigersinn, bis die Markierung auf dem Regler auf "0" zeigt (Reglermarkierung zeigt nach oben).

Vorheizen

Wenn Sie den Backraum vorheizen müssen, tun Sie dies etwa 10 Minuten vor dem Einbringen des Garguts. Für Rezepte, die höhere Temperaturen benötigen, etwa Brot, Gebäck, Brötchen, Soufflés, sollten Sie den Ofen zuerst vorheizen. Auch bei der Zubereitung von gefrorenen oder tiefgekühlten Gerichten sollten Sie den Ofen vorheizen.

Kochvorgang

• Ihr Herd wird (je nach Modell) mit verschiedenen Backblechen, Einschüben, einem Grill und einem Drehspieß für Brathähnchen ausgeliefert. Sie können auch handelsübliches Glasgeschirr, Kuchenformen, Backbleche etc. verwenden.
• Beachten Sie dabei stets die Angaben und Hinweise des Herstellers zur richtigen Verwendung. Wenn keine Behälter verwendet werden, platzieren Sie diese zentral auf dem Grillrost. Die folgenden Hinweise sind bei der Verwendung von glasiertem Geschirr zu beachten:
• Wenn das zubereitete Gericht nicht das ganze Kochfeld bedeckt, es sich um Gerichte direkt aus dem Gefrierschrank handelt, oder wenn der Einschub verwendet wird, um heruntertropfende Flüssigkeiten aufzufangen, konnte sich die Platte aufgrund der hohen Koch- oder Brattemperaturen verformen. Nach dem vollständigen Abkühlen erhält die Platte wieder ihre ursprüngliche Form. Dieser Vorgang wird durch den Wärmeaustausch verursacht und ist ganz normal.
• Wenn Sie Geschirr oder andere Glaswaren zum Kochen verwenden, dürfen Sie diese nach dem Herausnehmen aus dem Ofen nicht direkt in eine kalte Umgebung bringen. Stellen Sie diese nicht auf kalte oder nasse Oberflächen. Stellen Sie sie auf ein trockenes Kuchentuch oder einen Untersetzer und lassen Sie sie langsam abkühlen.
• Stellen Sie den Einsatz oder das Backblech niemals direkt auf den Boden des Backraums. Die Emaillierung konnte dadurch beschädigt werden.

4.2 Im Backraum verwendetes Zubehör

• Es sind verschiedene Zubehörteile für den Backraum vorhanden. Sie können auch handelsübliches Zubehör verwenden (dieses muss hitze- und feuerfest sein). Sie können auch handelsübliches Glasgeschirr, Kuchenformen, Backbleche etc. verwenden. Beachten Sie dabei stets die Angaben und Hinweise des Herstellers zur richtigen Verwendung.
• Wenn keine Behälter verwendet werden, platzieren Sie diese zentral auf dem Grillrost.
• Wenn das Gargut das Blech nicht vollständig bedeckt, wenn das Gargut direkt aus dem Tiefkühlgerät entnommen wurde oder das Blech zum Auffangen von Flüssigkeit beim Grillen verwendet wird, kann sich das Blech durch die große Hitze beim Garen oder Braten verformen. Nach dem Abkühlen nimmt das Blech wieder seine ursprüngliche Form an. Dies ist ein normaler physikalischer Vorgang, der durch die Hitzeübertragung bedingt ist.
• Bringen Sie Glasgeschirr nach dem Herausnehmen aus dem Ofen nicht direkt in eine kalte Umgebung. Stellen Sie diese nicht auf einen kalten oder nassen Untergrund. Stellen Sie sie auf ein trockenes Kuchentuch oder einen Untersetzer und lassen Sie sie langsam abkühlen, damit sie nicht zerbrechen.
• Wenn Sie im Ofen grillen, sollen Sie den mitgelieferten Grill und das Auffangblech verwenden (sofern diese bei Ihrem Modell enthalten sind). Wenn Sie den großen Grillrost verwenden, sollen Sie ein Backblech in einen der unteren Einschübe geben, um herabtropfende Flüssigkeiten aufzufangen. Geben Sie etwas Wasser in den Auffangbehälter, um die Reinigung zu erleichtern und die Rauchentwicklung zu verhindern.
• Wie an den entsprechenden Stellen hervorgehoben, darf der Grillbrenner niemals ohne seine Abdeckung verwendet werden. Wenn Ihr Herd mit einem Gasgrillbrenner ausgestattet ist und Sie die Abdeckung verloren haben, dürfen Sie den Grill nicht verwenden. Besorgen Sie sich beim nächsten Kundendienst zuerst eine neue Abdeckung.

Einschubleisten

Positionen auf den Einschubrillen

Zubehör

• Das Zubehör kann je nach Modell variieren

Bratrost
	Der Bratrost wird beim Grillen oder als Tragfläche für Kochgeschirr verwendet. Um den Rost richtig im Backraum zu positionieren, legen Sieihn auf einen Einschub und schiben Sieihn ganz hinein.
Mittleres Backblech
	Das mittlere Backblech dient zur Zubereitung von Eintöpfen. Um diesen Blech richtig im Backraum zu positionieren, legen Sie es auf einen Einschub und schiben Sie es ganz hinein.

5.1 Reinigung

Stellen Sie sicher, dass alle Regler abgedreht und ausgeschaltet sind und der Herd abgekühlt ist, bevor Sie ihn reinigen.

Wichtig: Trennen Sie das Gerät vom Netz, bevor Sie mit der Reinigung beginnen.

Überprüfen Sie vor der Verwendung spezieller Reiniger, ob diese für das Produkt geeignet sind oder vom Hersteller empfohlen werden. Verwenden Sie keine Scheuermittel, ätzende Reiniger, Scheuerschwämme, Stahlwolle oder Schaber mit scharfen Metallkanten, um Beschädigungen der Oberfläche zu vermeiden. Wenn übergehende Flüssigkeiten auf dem Herd einbrennen, kann die Emailbeschichtung beschädigt werden. Entfernen Sie verschüttete Reste sofort mit einem geeigneten Reiniger.

Reinigung des Backraums

Die Innenseite des emaillierten Herds wird am besten gereinigt, wenn der Herd warm ist. Wischen Sie das Backrohr nach jeder Verwendung mit einem weichen Tuch, das in Seifenwasser getaucht wurde, aus. Wischen Sie es danach noch einmal mit einem feuchten Tuch nach und trocknen Sie es ab. Von Zeit zu Zeit ist u. U. eine gründliche Reinigung mit einem flüssigen Reinigungsmittel erforderlich. Nicht mit trockenen und Pulverreinigern oder mit Dampfreinigern reinigen.

WARNUNG - Platzieren Sie das Gitter korrekt in ein entsprechendes Regal im Garraum und schieben Sie es bis zum Ende.

Ausbau der Backraumtür

Ausbau der Backraumtür

• Öffnen Sie die Backraumtür vollständig (1).
• Öffnen Sie die Spannklinke bis zur Endstellung (2). Schließen Sie die Tür fast vollständig, wie im dritten Diagramm gezeigt, und ziehen Sie sie dann heraus.

ACHTUNG: Zum Wiedereinbau der Tür gehen Sie in umgekehrter Reihenfolge vor.

Stellen Sie sicher, dass die Träger richtig auf dem Scharnierträger sitzen, wie im zweiten Diagramm gezeigt.

Der Einbau der Tür erfolgt in umgekehrter Reihenfolge. Achten Sie darauf, dass die Spannklinken richtig niedergesetzt werden.

Reinigen der Gasbrenner

• Entfernen Sie die emaillierten Topfroste, die Brennerkappen und die oberen Brenner (Abb. 15). Reinigen Sie diese mit Seifenwasser. Spülen Sie nach und trocknen Sie sie mit einem weichen Tuch (nicht feucht lassen). Bauen Sie die Teile nach der Reinigung wieder richtig ein.
• Reinigen Sie keinen Teil des Kochfelds mit Metallscheuerschwämmen. Dies kann die Oberfläche zerkratzen. Die Oberflächen der emaillierten Topfroste können mit der Zeit durch Verwendung und Hitze verschleißen. Sie können jedoch nicht rosten, und dabei handelt es sich nicht um Fabrikationsfehler.
• Beim Reinigen der Platte des Kochfelds müssen Sie darauf achten, dass kein Wasser in die Brenner oder die Düsen eindringt.

Emaillierte Teile:

Um diesen ein neues Aussehen zu erhalten, müssen sie regelmäßig mit mildem warmem Seifenwasser gereinigt und dann mit einem weichen Tuch trockengerieben werden. Waschen Sie sie nicht, während sie bereits sind, und verwenden Sie niemals Scheuerpulver oder Scheuermittel.

Vermeiden Sie längeren Kontakt der emailierten Teile mit den folgenden Substanzen: Essig, Kaffee, Milch, Salz, Wasser, Zitronen- oder Tomatensaft. Diese könnten die Emailoberflächen irreparabel beschädigen.

Edelstahl:

Teile aus Edelstahl müssen regelmäßig mit mildem warmem Seifenwasser und einem weichen Schwamm gereinigt und dann mit einem weichen Tuch trockengerieben werden. Verwenden Sie niemals Scheuerpulver oder Scheuermittel. Vermeiden Sie längeren Kontakt der Edelstahlteile mit den folgenden Substanzen: Essig, Kaffee, Milch, Salz, Wasser, Zitronen- oder Tomatensaft. Diese könnten die Edelstahloberflächen irreparabel beschädigen.

5.2 Wartung

Weitere Überprüfungen

Das Haltbarkeitsdatum des Gasanschlussrohrs muss regelmäßig überprüft werden. Ist dieses erreicht, sollen Sie das Rohr umgehend tauschen.

Bei Problemen mit den Reglern der Brenner und des Backraums (z. B. Schwergängigkeit) wenden Sie sich bitte an den Kundendienst.

6.1 Bevor Sie sich an den Kundendienst wenden

Wenn der Herd nicht funktioniert:

• Überprüfen Sie, ob der Herd richtig eingesteckt ist.
• Überprüfen Sie, ob ein Stromausfall vorliegt, bzw. ob der Schalter stromführend ist.

Wenn der Herd nicht heiß wird:

Die Hitze wurde nicht richtig mit dem Regler eingestellt.

Kochen (obere und andere Teile arbeiten nicht gleichmäßig):

• Überprüfen Sie die Position des Rosts, der Einschübe, die Garzeit und die in dieser Broschüre empfohlene Thermostattemperatur.

Brenner im Kochfeld arbeiten nicht richtig:

• Überprüfen Sie, ob die Brenner richtig montiert sind (besonders nach Reinigung und Einbau).
• Der Gaszufuhrdruck ist u. U. zu hoch oder zu niedrig. Bei Herden mit LPG-Flaschen (Propan oder Butan): Überprüfen Sie, ob die Flasche leer ist.

Bleiben die Probleme nach diesen Überprüfungen bestehen, wenden Sie sich bitte an den Kundendienst.

6.2 Informationen zum Transport

Wenn Sie den Herd bewegen müssen, verwenden Sie dazu stets die Originalverpackung. Bewahren Sie diese auf. Beachten Sie die Transporthinweise auf der Verpackung. Fixieren Sie die Brenner und Grillbrenner mit Klebeband, damit diese beim Transport nicht verloren gehen (oder geben Sie sie noch besser in eine eigene Verpackung). Geben Sie Papier zwischen die Abdeckung und das Kochfeld, machen Sie dann die Abdeckung zu und fixieren Sie sie mit Klebeband an den Seiten des Herds. Öffnen Sie die Backraumtür und geben Sie Papier oder Karton auf die Glasscheibe, damit die Einschübe oder der Rost diese beim Transport nicht beschädigen können. Befestigen Sie die Backraumtür ebenfalls mit Klebeband an den Seitenwänden.

Wenn Sie die Originalverpackung nicht mehr haben, treffen Sie andere Vorkehrungen zum Schutz des Herds, besonders der Außenflächen (Glas und Lackoberflächen).

G30 28-30mbar 9,6 kW 698 g/h II2E+3+ II2H3+ FR-BE-ES Classe: 1	NG G20/G25 20/25 mbar	LPG G30/G31 28-30/37 mbar
SCHNELLBRENNER
Durchmesser Düse	115	85
Nennleistung	2,75	3
Verbrauch in 1h	262 l/h	218,1 g/h
MITTLERER BRENNER
Durchmesser Düse	97	65
Nennleistung	1,75	1,75
Verbrauch in 1h	166,6 l/h	127,2 g/h
MITTLERER BRENNER
Durchmesser Düse	97	65
Nennleistung	1,75	1,75
Verbrauch in 1h	166,6 l/h	127,2 g/h
ZUSATZBRENNER
Durchmesser Düse	72	50
Nennleistung	1	1
Verbrauch in 1h	95,2 l/h	72,7 g/h
BACKROHR-BRENNER
Durchmesser Düse	107	68
Nennleistung	2,1	2,1
Verbrauch in 1h	200 l/h	153 g/h

Marke
Modell		936673 - VALCG50ACMSVT
Kochfeldart		Gas
Anzahl Kochzonen		4
Heiztechnologie - 1		Gas
Größe - 1		Zusatz
Energieeffizienz - 1	%	-
Heiztechnologie - 2		Gas
Größe - 2		Semi-schnell
Energieeffizienz - 2	%	59,0
Heiztechnologie - 3		Gas
Größe - 3		Semi-schnell
Energieeffizienz - 3	%	59,0
Heiztechnologie - 4		Gas
Größe - 4		Schnell
Energieeffizienz - 4	%	57,0
Energieeffizienz des Kochfeldes	%	58,3
Dieses Kochfeld stimmt mit EN 30-2-1 überein

Energiespartipps

Kochfeld

• Verwenden Sie Kochgeschirr mit einer flachen Unterseite.
• Verwenden Sie Kochgeschirr in der passenden Höhe.
• Verwenden Sie Kochgeschirr mit einem Deckel.
• Halten Sie die Menge an Flüssigkeiten und Fett gering.
• Reduzieren Sie die Hitze, wenn Flüssigkeiten anfangen zu kochen.

GERÄTE MIT ERDGAS-ERSATZAUSRÜSTUNG

Ist ein Erdgasanschluss mit TFEM-Rohr erforderlich, muss der Anschluss aus der Ersatzausrüstung verwendet werden. Stellen Sie sicher, dass das verwendete TFEM-Rohr die Normen NF D 36100/36103/36121 erfüllt. Verwenden Sie stets Dichtungen zwischen den Anschlussflächen.

WARNHINWEIS: FÜHREN SIE NACH DEM ANSCHLUSS STETS EINEN DICHTHEITSTEST MIT SEIFENWASSER DURCH.

GERÄTE MIT FLÜSSIGGAS-ERSATZAUSRÜSTUNG

Ist ein Erdgasanschluss mit TFEM-Rohr erforderlich, muss der bereits an der Gaszuführung verwendete Anschluss verwendet werden. Stellen Sie sicher, dass das verwendete TFEM-Rohr die Normen NF D 36100/36103/36121 erfüllt. Verwenden Sie stets Dichtungen zwischen den Anschlussflächen.

WARNHINWEIS: FÜHREN SIE NACH DEM ANSCHLUSS STETS EINEN DICHTHEITSTEST MIT SEIFENWASSER DURCH.

Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling dieses Produkts erhalten Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.

ELECTRODEPOT 1 route de Vendeville 59155 FACHES THUMESNIL - France www.electrodepot.fr

936673 - VALCG50ACMSVT

NL

GASFORNUIS GEBRUIKSEN INSTALLATIEHANDLEIDING

Beste klant,

1. TECHNISCHE EIGENSCHAFTEN

2. SICHERHEITSVORSCHRIFTEN

Wenn der Ofen nicht funktioniert:

Wenn der Ofen nicht aufheizt:

Gas anschließen und Dichtheit überprüfen

Der Gasanschluss des Herds muss ebenfalls von einem qualifizierten Techniker unter Einhaltung aller geltenden Normen durchgeführt werden (nach Artikel 10 der Verordnung vom 02-08-1977 und den Vorschriften nach D.T.U 61-1. Diese verlangen am Rohrende ein Regelventil für Erdgas mit Überdruckventil nach der Norm NF D 36-303. Dieses Regelventil dient dazu, die Gasversorgung zu unterbrechen, wenn der Herd nicht verwendet wird).

Überprüfen Sie zuerst, für welchen Gastyp der Herd gerüstet ist. Diese Information finden Sie auf einem Aufkleber an der Herdrückseite. Informationen zu den Gastypen und Brennerdüsen finden Sie in der Tabelle mit den technischen Daten. Achten Sie darauf, dass der Gaszufuhrdruck für die Ventile laut den technischen Daten geeignet ist, damit das Gerät möglichst effizient arbeiten kann und möglichst wenig Gas verbraucht. Wenn der Gasdruck nicht diesen Werten entspricht oder regelbar ist, muss ein entsprechender Druckregler an der Zufuhrleitung installiert werden. Für diese Einstellungen müssen Sie sich an den Kundendienst wenden.

Anschluss von Butangas (G30) - Propan (G31)

Der Techniker überprüft zuerst, für welchen Gastyp der Herd gerüstet ist. Ist er für Erdgas gerüstet, muss er die Brennerdüsen (siehe unten) austauschen, damit Butangas verwendet werden kann. Die Installation kann entweder mit einem speziellen Butan-/Propan-Gasschlauch erfolgen, der mit 2 Clips verkauft wird, oder mit einem speziellen, mit Armaturen versehenen TFEM-Schlauch.

Wenn Sie ein Butan-/Propanrohr mit Überwurfkragen verwenden, wird die Butangas-Brennerspitze mit Gasdichtung im Herd installiert. Das Rohr wird tief in diese Spitze eingeführt und dann der Überwurfkragen festgezogen, ohne das Rohr abzuschneiden. Gehen Sie ebenso für das Ventil vor (siehe Abb. 7).

Die erforderliche Gesamtlänge ist max. 1,5 m. Es ist sehr wichtig, das Haltbarkeitsdatum auf dem Rohr zu überprüfen und das Rohr auszutauschen, bevor dieses Datum erreicht wird.

Wenn Sie einen TFEM-Schlauch montieren, ist keine Butangasspitze erforderlich. Schrauben Sie einfach die Armaturen des TFEM-Schlauchs auf der Herdseite und der Flaschenseite an (ziehen Sie sie mit 2 Schlüsseln richtig an, wie im Diagramm oben gezeigt).

Erdgas anschließen (G20/G25)

Der Techniker muss eine mechanische Rohrspitze (TFEM) laut der Norm NF D 36100/36103/36121 installieren und den Herd nach aktuellen Normen anschließen.

Beachten Sie die folgenden Punkte beim Anschließen des Schlauches:

• Kein Teil des Schlauchs darf mit Oberflächen in Berührung kommen, die heißer als 50 °C werden können (Mindestabstand zwischen Schlauch und heißen Stellen: 20 mm). Die Schlauchlänge darf 1,5 m nicht überschreiten.
• Der Schlauch darf nicht gerissen, gedehnt oder geknickt werden.
• Der Schlauch darf keine scharfen Kanten oder beweglichen Teile berühren und keinerlei Beschädigungen aufweisen.
• Vor der Montage muss der Schlauch gründlich kontrolliert werden, um jegliche Herstellungsfehler auszuschließen.
• Wenn das Gas angeschlossen ist, muss die Rohrdichtheit von einem Techniker mit einem speziellen Blasenprodukt getestet werden. Es dürfen keine Luftblasen zu sehen sein. Wenn sich solche Blasen zeigen, muss die Anschlussdichtung überprüft werden und dann die Überprüfung erneut durchgeführt werden. Verwenden Sie für diesen Test KEINESFALLS ein Feuerzeug oder Streichholz. Die Überwurfmuttern am Butangasrohr müssen frei von Rost sein. Das Haltbarkeitsdatum des Schlauchs muss regelmäßig überprüft werden.
• Der Gasanschluss des Geräts befindet sich auf der rechten Seite. Wenn der Anschlusspunkt auf die linke Geräteseite verlegt werden soll, können Sie bei Ihrem autorisierten Kundendienst ein Veränderungsrohr anfordern.

Achtung!!! Verwenden Sie unter keinen Umständen ein Feuerzeug oder Streichhölzer für die Dichtheitskontrolle!
