Type de produit	Cuisinière à gaz avec four électrique
Marque	Valberg
Modèle	VALCG50NET
Largeur	50 cm
Hauteur	85 cm
Profondeur	60 cm
Poids	45 kg
Alimentation	Gaz (table) + Électricité 230 V (four)
Nombre de feux	4 brûleurs à gaz
Type de four	Four électrique à chaleur tournante
Capacité du four	65 L
Grill	Oui, intégré
Allumage	Allumage électronique intégré
Sécurité gaz	Dispositif de coupure automatique en cas d'extinction
Porte du four	Vitre froide, démontable pour nettoyage
Nettoyage du four	Par catalyse
Commandes	Boutons rotatifs avant
Éclairage du four	Oui, halogène
Indice de réparabilité	7,5 / 10
Pays de fabrication	France

FOIRE AUX QUESTIONS - VALCG50NET VALBERG

Comment brancher la cuisinière VALCG50NET ?

La cuisinière doit être raccordée au gaz par un installateur agréé. Le four électrique nécessite une prise 230 V mise à la terre. Utilisez un flexible gaz certifié et respectez les normes en vigueur.

Que faire si un brûleur ne s'allume pas ?

Vérifiez que l'alimentation en gaz est ouverte et que le bouton est tourné correctement. Nettoyez la buse du brûleur avec une aiguille fine. Si le problème persiste, contactez le service après-vente.

Comment nettoyer le four facilement ?

Le four est à nettoyage catalytique : les parois absorbent les graisses lors de la cuisson. Pour un nettoyage en profondeur, utilisez un chiffon humide et un produit non abrasif. Évitez les éponges métalliques.

La cuisinière fait un bruit anormal, que faire ?

Un léger bruit est normal lors de l'allumage ou du fonctionnement du four. Si le bruit est fort ou métallique, vérifiez que l'appareil est bien d'équerre et que les grilles sont en place. Contactez un professionnel si besoin.

Quelle est la température maximale du four ?

Le four atteint une température maximale d'environ 250 °C en mode chaleur tournante. Ne dépassez pas cette température pour éviter d'endommager les composants.

Puis-je utiliser des récipients en aluminium sur la table de cuisson ?

Oui, pour les brûleurs à gaz, les récipients en aluminium conviennent. Évitez toutefois les fonds incurvés ou trop petits qui pourraient instabiliser la flamme.

Comment régler l'horloge du four ?

Appuyez sur le bouton 'Horloge' et réglez les heures/minutes avec les touches +/-. Validez en appuyant à nouveau sur 'Horloge'. Consultez la notice pour les fonctions programmateur.

La porte du four semble chaude, est-ce normal ?

Oui, même avec la vitre froide, la porte peut devenir chaude en utilisation prolongée. Tenez les enfants à distance et utilisez des gants de cuisine.

Où trouver des pièces détachées pour la VALCG50NET ?

Les pièces détachées (brûleurs, grilles, résistances, etc.) sont disponibles chez les revendeurs agréés Valberg ou en ligne. Utilisez le numéro de modèle pour une recherche précise.

Comment activer le verrouillage enfant ?

Appuyez simultanément sur les touches '+' et '-' du four pendant 3 secondes. Un symbole apparaît à l'écran. Pour désactiver, répétez l'opération.

MODE D'EMPLOI VALCG50NET VALBERG

NOUVEAUTÉ ! Sécurité Flamme suivant la nouvelle Directive Européenne :

Les brûleurs de cet appareil sont équipés d'un dispositif de sécurité flamme. Après allumage, il est impératif de maintenir la manette de commande enfoncée pendant environ 8 secondes avant de la relâcher.

Cher Client,

Vous venez d'acquérir une de nos cuisinières et nous vous remercions de votre choix. Celle-ci a été soigneusement conçue, fabriquée et testée pour votre plus grande satisfaction. Nous vous conseillons de lire très attentivement cette notice d'utilisation. Les instructions et conseils vous aideront à utiliser au mieux votre cuisinière. Cette cuisinière est destinée uniquement à un usage domestique, excluant l'usage professionnel. Nous déclinons toute responsabilité en cas de dommages occasionnés par une utilisation incorrecte, erronée ou non compatible avec l'usage pour lequel elle a été conçue, c'est-à-dire la cuisson des aliments.

La classe de l'appareil : 1

Le gaz et la pression pour lesquels l'appareil est réglé : G20/25 - 20/25 mbar

Le pays de destination : France

La catégorie de l'appareil : II _2E+3+ FR

Type de l'appareil : A

SOMMAIRE	PAGE
DESCRIPTION	2
PRECAUTIONS D'EMPLOI	3
INSTALLATION	4
Deballage	4
Branchement Gaz	4
Mise en place des brûleurs	4
Changement des injecteurs	5
Mise à niveau	7
AVANT LA PREMIERE UTILISATION	7
UTILISATION DES BRULEURS	8
UTILISATION DU FOUR GAZ	9
NETTOYAGE ET ENTRETIEN	10
MISE AU REBUT	10
QUE FAIRE EN CAS DE PANNE	10
TABLEAU DE CUISSON	11
SPECIFICATIONS TECHNIQUES	12

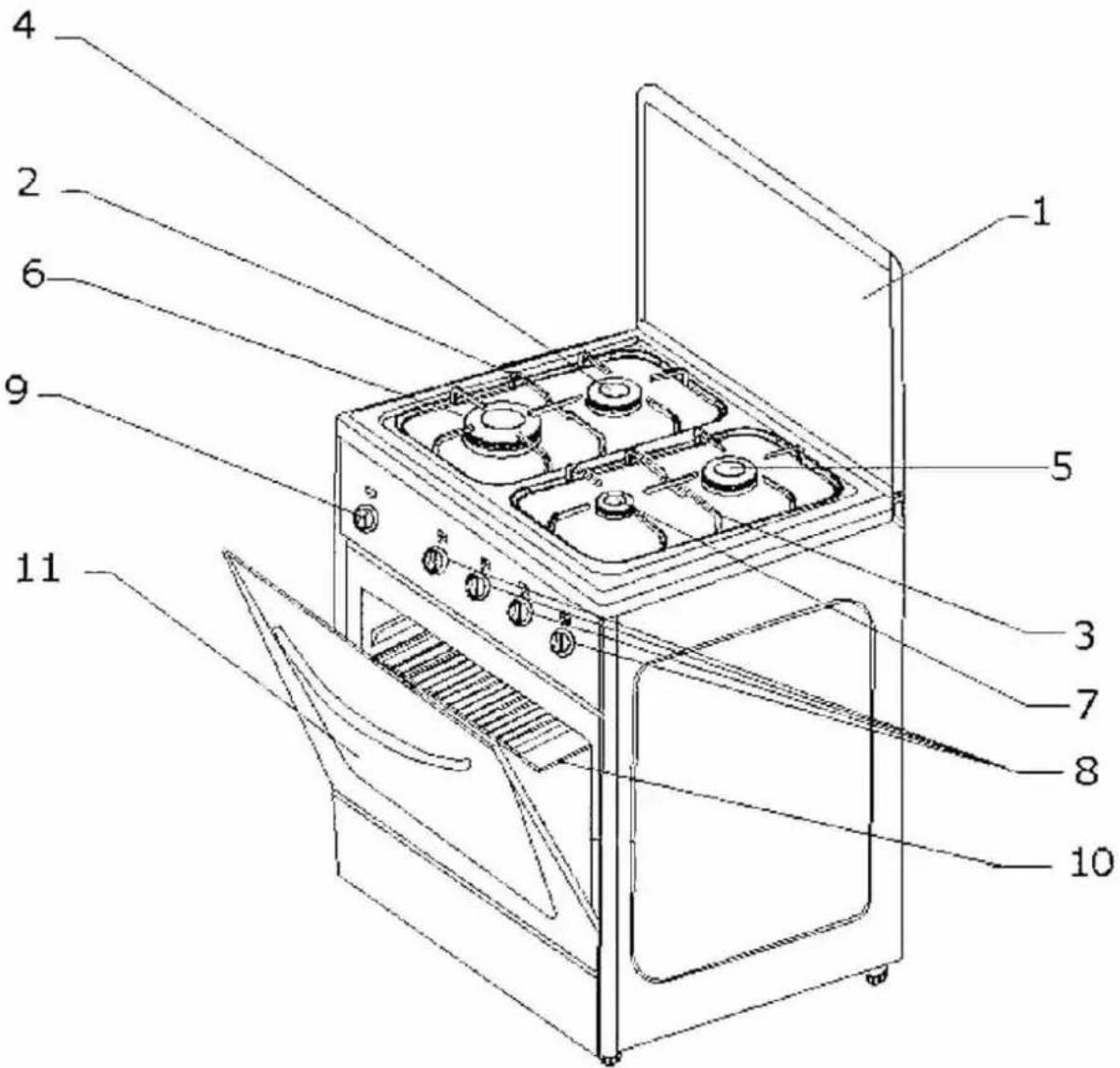

DESCRIPTION DE LA CUISINIÈRE

1- Couvercle, 2- Grille gauche, 3- Grille droite, 4- Brûleur gaz semi-rapide, 5- Brûleur gaz semi-rapide, 6- Brûleur gaz rapide, 7- Brûleur gaz auxiliaire, 8- Manettes brûleur gaz, 9- Manette four gaz, 10- Grille, 11- Porte du four

Figure 1

PRÉCAUTIONS D'EMPLOI

IMPORTANT : l'installation doit être effectuée suivant les instructions indiquées dans cette notice.

Une installation incorrecte peut causer des dommages aux personnes, animaux ou biens. Le fabricant décline toute responsabilité en cas d'installation ne respectant pas les règles en vigueur.

Lisez attentivement tous les conseils importants de sécurité et les précautions d'emploi avant d'utiliser votre appareil.

1. Les conditions de branchement sont indiquées sur la plaque signalétique.
2. Cette cuisinière doit être installée par un technicien qualifié suivant les normes en vigueur et utilisée dans un endroit bien aéré uniquement. Lisez attentivement ce manuel avant la première installation.
3. Cet appareil n'est pas relié à un système d'évacuation des produits de la combustion. Veillez à assurer une bonne aération et ventilation de la pièce dans laquelle l'appareil se trouve par ouverture d'une fenêtre, d'une porte et/ou par l'utilisation d'une hotte électrique adéquate. Il faut assurer un débit de ventilation au minimum de 20 m³/h.
4. L'utilisation d'un appareil de cuisson au gaz provoque de la chaleur et de la vapeur dans la pièce dans laquelle il se trouve. Assurez-vous donc que la cuisine soit bien aérée au moyen d'une ventilation naturelle ou d'une hotte électrique. L'utilisation intensive et prolongée de l'appareil peut nécessiter une aération supplémentaire (par exemple en ouvrant une fenêtre ou une aération plus efficace (par exemple en augmentant la puissance de la ventilation mécanique si elle existe)).
5. En cours de fonctionnement, la vitre de la porte du four étant chaude, il est vivement recommandé de tenir les enfants éloignés de l'appareil.
6. Si par accident, un des brûleurs s'éteint, mettez l'index de la manette correspondante sur la position de fermeture. Attendez au moins une minute avant de rallumer le brûleur.
7. Retirez toutes traces d'emballage avant d'utiliser la cuisinière. Les emballages devront être éliminés dans le cadre du tri sélectif.
8. Ne rangez pas à l'intérieur du four ou près des brûleurs des aérosols, des produits inflammables, tels que du papier, du plastique ou du tissu.
9. Ne vérifiez jamais l'étanchéité du tuyau d'arrivée du gaz à l'aide d'une flamme.
10. Votre cuisinière doit être parfaitement de niveau et bien positionnée sur ses 4 pieds.
11. Les produits électroménagers usagés ne doivent pas être jetés avec les ordures ménagères. Veuillez utiliser les aménagements spécifiques prévus pour les traiter. Renseignez-vous auprès des autorités locales ou du revendeur pour obtenir la marche à suivre en matière de recyclage.
12. Surveillez votre appareil en cours de fonctionnement pour éviter tout risque d'incident.
13. Cet appareil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'intermédiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant l'utilisation de l'appareil. Il convient de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil.
14. Lors de son utilisation, l'appareil devient chaud. Faire attention à ne pas toucher les éléments chauffants situés à l'intérieur du four.
15. Ne pas utiliser de produits d'entretien abrasifs ou de grattoirs métalliques durs pour nettoyer la porte en verre du four, car cela pourrait érafler la surface et entraîner l'éclatement du verre.
16. Ne pas utiliser d'appareil de nettoyage à la vapeur.
17. Il convient de laisser refroidir le plan de cuisson avant de fermer le couvercle.
18. Si la cuisinière est placée sur un socle, des dispositions doivent être prises pour éviter que l'appareil ne glisse du socle.

INSTALLATION

1) DÉBALLAGE

Placez la cuisinière le plus près possible de l'endroit où elle sera installée et déballez-la. Les éléments de l'emballage devront être éliminés dans le cadre du tri sélectif. Ne les laissez pas à la portée des enfants.

2) BRANCHEMENT GAZ

Avant l'installation, assurez-vous que les conditions de distribution de gaz (nature et pression du gaz) et les réglages de l'appareil soient compatibles.

1) Cet appareil doit être installé et branché par un technicien ou une personne qualifiée, conformément aux normes en vigueur.

2) La distance entre l'appareil et les murs ou les meubles adjacents doit être comme suit : a. La distance en hauteur séparant la cuisinière de la hotte ou de tout autre meuble doit être supérieure ou égale à 750 mm. b. La distance entre les parois latérales de la cuisinière et les murs doit être d'au moins 20 mm. c. La distance entre l'arrière de l'appareil et le mur arrière doit être d'au moins 20 mm.

3) Si votre appareil fonctionne au gaz et à l'électricité, veillez à le placer le plus près possible des deux sources d'énergie.

4) Le raccordement au gaz doit être réalisé en utilisant un tuyau flexible avec embout mécanique (TFEM) conforme aux normes NF en vigueur. Les instructions de la notice du tuyau flexible avec embout mécanique (TFEM) doivent être scrupuleusement respectées. (Note pour le branchement GPL (bouteille) : En tout cas, si votre technicien opte pour un branchement avec un embout (non fourni avec cet appareil), celui-ci doit être certifié NF et il doit être utilisé avec un joint d'étanchéité conforme NF (non fourni avec cet appareil). Le tuyau flexible doit être également certifié NF et il doit être serré sur la tétine de l'embout au moyen d'un collier afin d'assurer une étanchéité parfaite.) (Le raccordement au gaz naturel doit être obligatoirement réalisé en utilisant un tuyau flexible avec embout mécanique (TFEM).)

5) En aucun cas, le tuyau d'alimentation ne doit passer derrière le four, ni être en contact avec les parois adjacentes. Après que le raccordement ait été effectué, il faut en vérifier l'étanchéité (ne jamais utiliser de flamme). Pour ce faire, appliquez sur le tuyau un liquide moussant : aucune bulle ne doit apparaître. S'il y a des bulles, il convient de vérifier le serrage de l'embout ainsi que l'état du joint. 6) La longueur du tuyau d'alimentation ne doit pas être inférieure à 50 cm et ne doit pas être supérieure à 200 cm. Veillez à ce que le tuyau d'alimentation ne touche pas les parties chaudes de l'appareil et tout autre obstacle qui peut l'endommager. Veillez aussi à ce que le tuyau d'alimentation ne soit pas placé de façon qu'il puisse être touché, coincé ou tiré par un élément amovible (ex. tiroir) ou par des objets qui peuvent être placés à la proximité. 7) Le raccordement de cet appareil se trouve à droite. Si le raccordement à gauche est souhaité, le fabricant pourra fournir sur commande l'accessoire nécessaire.

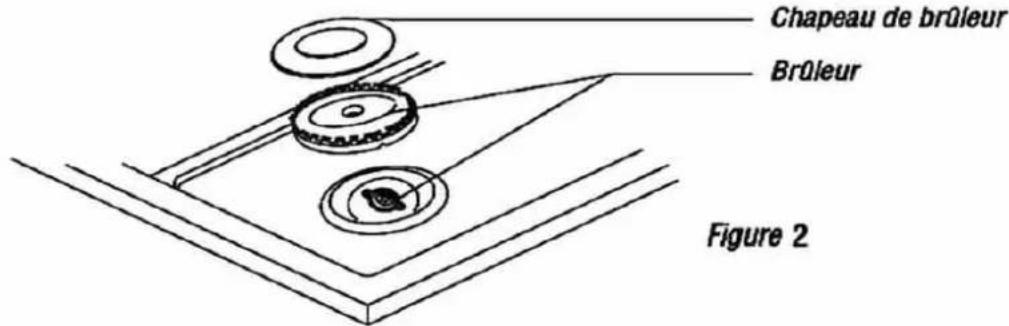

3) MISE EN PLACE DES BRÛLEURS

4) CHANGEMENT DES INJECTEURS

Cette cuisinière s'adapte aux différents types de gaz en remplaçant les injecteurs. Cette intervention doit être effectuée par un technicien qualifié. Si le remplacement n'est pas fait correctement, la garantie ne sera pas validée et le fabricant ne sera pas responsable des conséquences.

Utilisez les injecteurs fournis avec la cuisinière.

	G30/G31 28-30/37 mbar	G20/25 20/25 mbar
Brûleur rapide	0,80	1,15
Brûleur semi rapide	0,65	0,97
Brûleur auxiliaire	0,50	0,72
Brûleur four gaz	0,55	1,00

Tableau de concordances (pour les injecteurs)

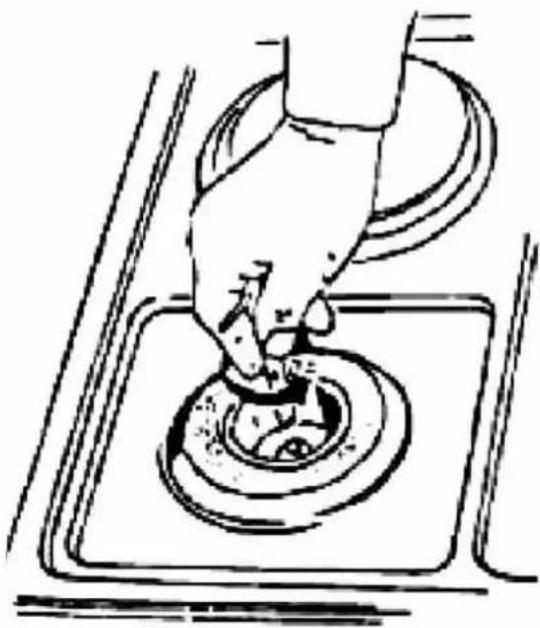

a) Changement des injecteurs de brûleurs du plan de cuisson (Fig. 3)

Dévissez l'injecteur et remplacez-le par le nouveau (voir tableau de concordances). Procédez de même pour les autres brûleurs.

b) Changement de l'injecteur du brûleur du four (Figures 4, 5, 6, 7)

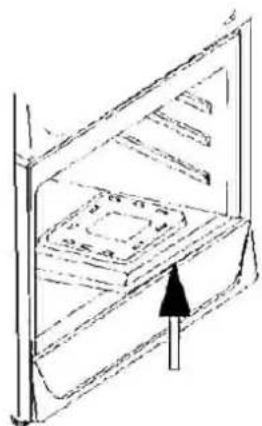

Enlevez la tôle inférieure du four. Dévissez la vis (rep « a ») maintenant le brûleur du four en place et sortez-le complètement.

Dévissez l'injecteur situé à la partie inférieure arrière du four et remplacez-le par le nouveau (voir tableau des concordances).

Replacez le brûleur dans le four et remettez-le avec la vis (rep « a »). Remettez la tôle inférieure du four.

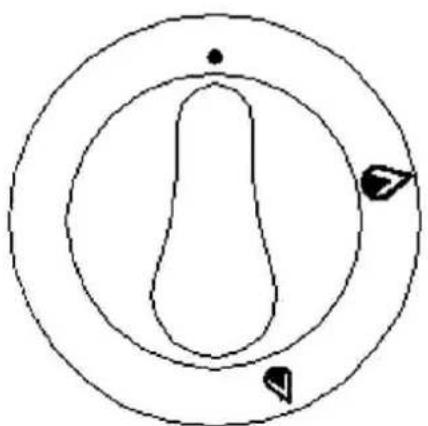

Cette opération doit être faite par une personne qualifiée : enlevez la manette gaz. Allumez le gaz et mettez en position « ralenti ». À l'aide d'un tournevis très fin, réglez la hauteur de la flamme en tournant la vis de by-pass (qui se trouve sur le corps du robinet) à gauche (augmentation de la flamme) ou à droite (diminution de la flamme). Une fois le réglage fait, faites le test suivant : allumez le gaz, mettez en position « maxi », ensuite tournez vers la position « mini » très rapidement. Si la flamme est bien réglée, elle ne doit pas s'éteindre. Si elle s'éteint, augmentez la hauteur de la flamme. Répétez cette opération sur tous les brûleurs.

Attention : la vis de by-pass doit être serrée à fond pour le réglage de débit réduit au GPL.

Après avoir changé les injecteurs, collez l'étiquette (fournie avec les nouveaux injecteurs) à l'arrière de l'appareil sur l'étiquette déjà collée (anciens injecteurs) afin de préciser le changement de gaz.

5) MISE À NIVEAU

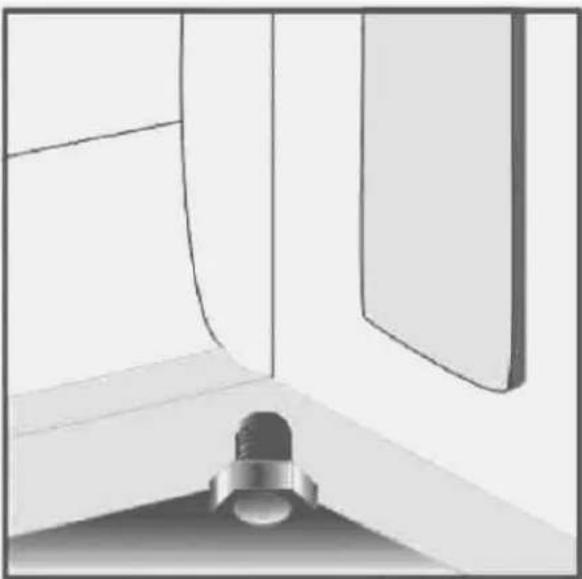

Réglage des pieds : il est important de procéder au réglage des pieds pour que la cuisinière soit de niveau. Mettez en place la cuisinière, positionnez un niveau sur la cuisinière et réglez au moyen des pieds sous la cuisinière.

1) Avant la première utilisation, assurez-vous qu'il ne reste aucun matériel d'emballage sur votre cuisinière. Ces emballages devront être triés séparément pour le recyclage. 2) Les éléments chauffants de votre four sont recouverts d'un film protecteur qu'il faut éliminer avant l'emploi. Il est important de bien aérer la pièce durant cette opération pour éliminer la fumée dégagée. Il est vivement recommandé de respecter la procédure suivante avant la première utilisation de votre four.

Allumez le brûleur du four conformément aux procédures de cette notice (page n° 9). Laissez fonctionner le four pendant 10 minutes. Arrêtez le four et laissez-le refroidir.

UTILISATION DES BRÛLEURS GAZ

3 différents brûleurs équipent votre cuisinière. Pour obtenir une performance maximale des brûleurs, utilisez des casseroles avec les diamètres suivants :

• Brûleur rapide : 22 à 28 cm
• Brûleur semi-rapide : 14 à 22 cm
• Brûleur auxiliaire : 12 à 14 cm

MISE EN GARDE : utilisez uniquement des récipients à fond plat.

Attention : la flamme du brûleur ne doit jamais sortir du fond de la casserole.

Attention : En cas d'utilisation d'un récipient à large fond, veillez à ne pas dépasser les bords de la table de cuisson et évitez une surchauffe au niveau du bandeau de commande.

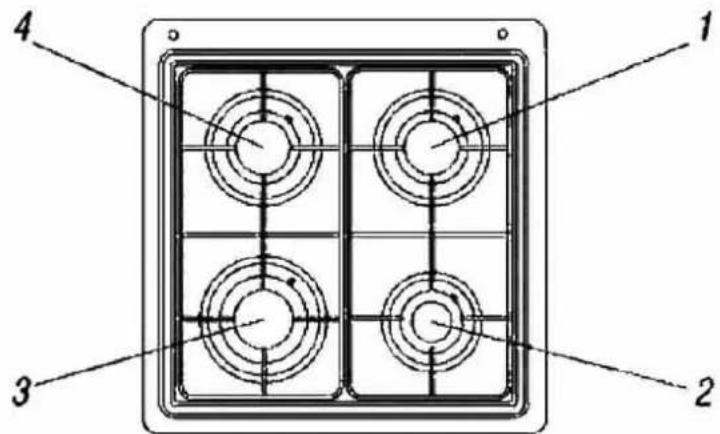

1) Brûleur semi-rapide et sa manette 2) Brûleur auxiliaire et sa manette 3) Brûleur rapide et sa manette 4) Brûleur semi-rapide et sa manette 5) Manette four gaz

Attention : Les brûleurs de cet appareil sont équipés d'un dispositif de sécurité flamme. Après allumage, il est impératif de maintenir la manette de commande enfoncée pendant environ 8 secondes avant de la relâcher.

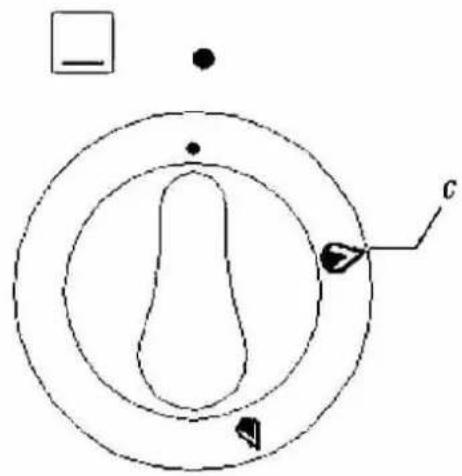

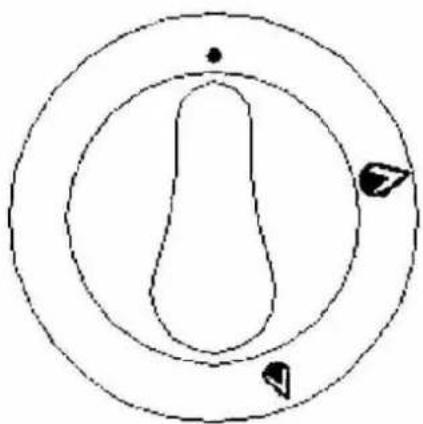

Appuyez et tournez la manette correspondant au brûleur à utiliser, placez-la sur la position grande flamme (Figure 12). Simultanément, approchez un allume-gaz (ou une allumette) à proximité du brûleur afin de l'allumer. Maintenez la manette de commande enfoncée pendant environ 8 secondes après allumage avant de la relâcher. Vous pouvez diminuer la flamme en tournant la manette vers la petite flamme. Si le brûleur ne s'allume pas après 10 secondes ou s'il s'éteint, mettez la manette sur la position « • » et attendez quelques minutes avant de le rallumer. Pour éteindre, mettez la manette en position « • ».

Appuyez et tournez simultanément la manette du four dans le sens inverse des aiguilles d'une montre, placez-la sur la position grande flamme (Figure 13 rep "c") et approchez un allume-gaz (ou une allumette) au niveau du trou de la tôle inférieure prévu pour l'allumage (Figure 14). Maintenez la manette de commande enfoncée pendant environ 10 secondes après allumage. Assurez-vous que le brûleur est complètement allumé.

Si le brûleur ne s'allume pas après 10 secondes ou s'il s'éteint, mettez la manette sur la position « ◆ » et attendez quelques minutes avant de le rallumer.

Pour éteindre le four, mettez la manette en position « • ».

Attention : Les brûleurs et le four gaz de cet appareil sont équipés d'un système de sécurité flamme. S'ils s'éteignent accidentellement, l'alimentation de gaz sera coupée automatiquement.

NETTOYAGE ET ENTRETIEN

1- Nettoyez la cuisinière lorsqu'elle est froide. 2- Utilisez de l'eau savonneuse tiède en ayant soin de rincer et d'essuyer avec un chiffon doux. Ne pas utiliser de produits abrasifs. 3- Faites attention de ne pas boucher les injecteurs et les brûleurs pendant le nettoyage. 4- La porte du four peut se démonter, facilitant ainsi le nettoyage. Pour le démontage, ouvrez la porte, basculez les crochets de chaque charnière et tirez vers vous la porte. Au remontage, opérez de la façon inverse. 5- Ne pas utiliser de produits d'entretien abrasifs ou de grattoirs métalliques durs pour nettoyer la porte en verre du four, ce qui pourrait érafler la surface et entraîner l'éclatement du verre.

MISE AU REBUT

Enlèvement des appareils ménagers usagés

La directive européenne 2002/96/CE sur les déchets d'équipements électriques et électroniques (DEEE) exige que les appareils ménagers usagés ne soient pas jetés dans le flux normal des déchets municipaux. Les appareils usagés doivent être collectés séparément afin d'optimiser le taux de récupération et le recyclage des matériaux qui les composent et de réduire l'impact sur la santé humaine et l'environnement.

Le symbole de la « poubelle barrée » est apposé sur tous les produits pour rappeler les obligations de la collecte séparée.

Les consommateurs devront contacter les autorités locales ou leur revendeur concernant la démarche à suivre pour l'enlèvement de leur appareil.

QUE FAIRE EN CAS DE PANNE

En cas de panne, appelez le service après-vente du revendeur en indiquant les références exactes de votre cuisinière qui se trouvent sur la plaque signalétique et la nature de la panne.

TABLEAU DE CUISSON

Aliments	Convection naturelle
		Position du plat (gradin)	Durée de Cuisson
Gâteau		2	25-35
Gâteau au fruit		2	20-25
Tarte aux Fruits		2	20-30
Macaron		2	20-30
Pain d'épice		2	30-40
Pâte		2	30-40
Cake		2	30-40
Biscuit		2	15-25
Viande d'Agneau		2	25
Viande de Bœuf		2	50-60
Côtelette de Bœuf
Bifteck de Bœuf		2	25
Viande de moulon		2	25
Bœuf Rôti		2	45
Poules (entière)		2	30
Poules (morceaux)		2	30-45
Poissons		2	30-40
Dinde		2	35-45
Macaroni au four		2	23-30
Pâte mince		2	30-40

Les valeurs ci-dessus sont purement indicatives. Sur la base des différentes habitudes culinaires, d'éventuelles variations seront à apporter.

SPÉCIFICATIONS TECHNIQUES

		MODELES
		VALCG50XET - VALCG50NET
CLASSE		1
CATEGORIE		II2E+3+
PAYS DE DESTINATION		FRANCE
TYPE DE GAZ ET PRESSION		G20/25 20/25 mbar		G30/G31 28-30/37 mbar
PUISSANCE TOTALE en kw		8,7 kW		8,55 kW
DEBIT TOTAL en m3/h ou g/h		0,828 m3/h		622 g/h
DEBITS DES BRULEURS	BRULEUR RAPIDE	2,55 kW	0,243 m3/h	2,75 kW	200 g/h
	BRULEUR SEMI-RAPIDE	1,75 kW	0,167 m3/h	1,65 kW	120 g/h
	BRULEUR AUXILIAIRE	0,90 kW	0,086 m3/h	1,00 kW	73 g/h
	FOUR	1,75 kW	0,167 m3/h	1,50 kW	109 g/h
DEBITS REDUITS DES BRULEURS	BRULEUR RAPIDE	0,95 kW	0,091 m3/h	0,65 kW	47 g/h
	BRULEUR SEMI-RAPIDE	0,75 kW	0,072 m3/h	0,55 kW	40 g/h
	BRULEUR AUXILIAIRE	0,50 kW	0,048 m3/h	0,40 kW	29 g/h
	FOUR	0,95 kW	0,091 m3/h	0,85 kW	62 g/h

Le gaz et la pression pour lesquels l'appareil est réglé : G20/25 - 20/25 mbar

Le nom et l'adresse du fabricant :
