INT 12C45 A++ WK - Lave-vaisselle VALBERG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Lave-vaisselle
Marque	VALBERG
Modèle	INT 12C45 A++ WK
Capacité	14 couverts
Dimensions (H x L x P)	81.5 x 59.8 x 57.0 cm
Alimentation électrique	220-240 V ~ 50 Hz, 1760-2100 W
Classe énergétique	A++
Consommation annuelle d'énergie	266 kWh/an (sur base de 280 cycles)
Consommation annuelle d'eau	2800 L/an
Niveau sonore	45 dB(A)
Programmes de lavage	Intensif, Normal, Eco, Verres, 90 min, Rapide, Trempage
Fonctions spéciales	Double zone, Départ différé, Séchage supplémentaire, Verrouillage des touches
Système d'adoucissement de l'eau	Réglable selon la dureté (H1 à H6)
Type d'installation	Intégrable (autoportant ou encastré)
Pression d'eau	0.04 - 1.0 MPa (0.4 - 10 bar)
Capacité du compartiment à sel	Env. 1.5 kg
Capacité du compartiment à produit de rinçage	Env. 110 ml
Sécurité	Mise à la terre, verrouillage enfants (touches)
Entretien	Filtres amovibles et nettoyables, bras de lavage démontables
Durée du programme standard (Eco)	195 minutes
Garantie	2 ans (hors défauts d'installation ou utilisation abusive)

FOIRE AUX QUESTIONS - INT 12C45 A++ WK VALBERG

Comment régler l'adoucisseur d'eau ?

Après la mise sous tension, appuyez sur le bouton Démarrer/Pause (➔II) pendant plus de 5 secondes dans les 60 secondes. Les voyants sel et rinçage clignotent. Utilisez le bouton Programme pour sélectionner le réglage de dureté (H1 à H6) selon votre région, puis appuyez sur le bouton Marche/Arrêt pour confirmer.

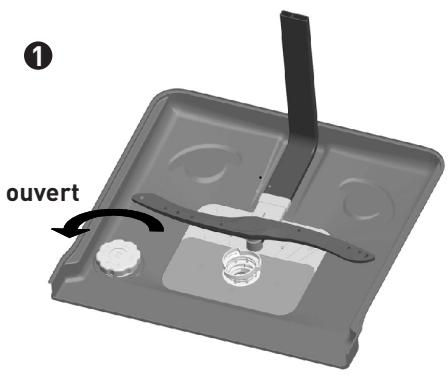

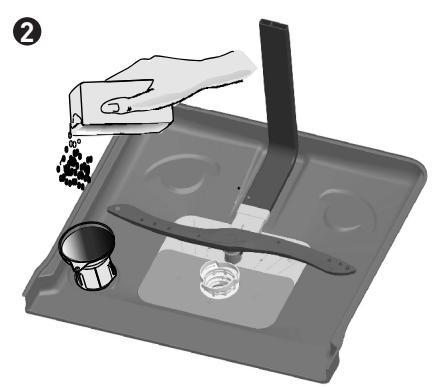

Comment ajouter du sel régénérant ?

Retirez le panier inférieur, dévissez le bouchon du compartiment à sel. Placez l'entonnoir fourni et versez environ 1,5 kg de sel spécial lave-vaisselle. Remplissez d'eau jusqu'à ce qu'elle déborde, puis revissez fermement. Lancez immédiatement un programme court pour éliminer l'excès de sel.

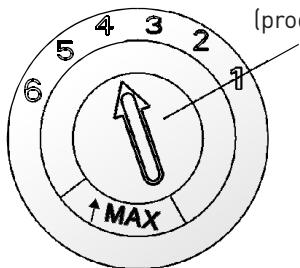

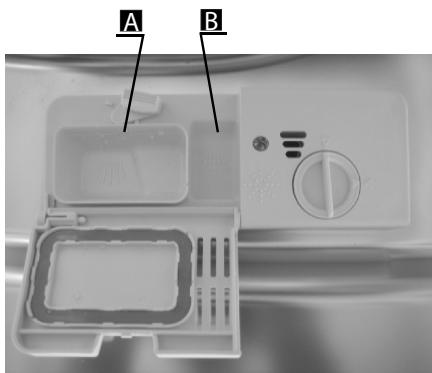

Comment remplir le compartiment à produit de rinçage ?

Ouvrez le bouchon situé à l'intérieur de la porte. Versez le produit de rinçage jusqu'à ce que l'indicateur visuel devienne noir (capacité ~110 ml). Refermez le bouchon. Nettoyez tout débordement avec un chiffon absorbant.

Que faire si le lave-vaisselle ne démarre pas ?

Vérifiez que l'appareil est sous tension, la porte bien fermée, le robinet d'eau ouvert, et que le fusible ou disjoncteur n'a pas sauté. Si le problème persiste, consultez la section dépannage de la notice.

Comment utiliser la fonction double zone ?

Appuyez sur le bouton Double zone (repère 4) pour sélectionner le lavage uniquement dans le panier supérieur ou inférieur. Le témoin correspondant s'allume. Idéal pour une charge partielle, cela réduit la consommation.

Quel programme choisir pour une vaisselle très sale ?

Utilisez le programme Intensif. Il comporte un prélavage et un lavage à 60 °C avec un rinçage à 70 °C, adapté aux casseroles et assiettes très encrassées. Durée : environ 175 minutes.

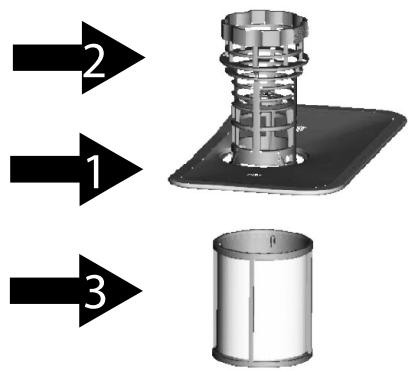

Comment nettoyer les filtres de la cuve ?

Tournez le filtre central dans le sens inverse des aiguilles d'une montre et retirez le groupe. Séparez le préfiltre, le filtre principal et le micro-filtre. Nettoyez-les sous l'eau courante à l'aide d'une brosse. Remontez et réinsérez en appuyant fermement. À faire chaque semaine.

Pourquoi des taches blanches persistent sur la vaisselle ?

Cela peut provenir d'une eau calcaire ou d'un manque de produit de rinçage. Augmentez le dosage du produit de rinçage (réglage de 4 à 6) et vérifiez le niveau de sel régénérant. Si besoin, utilisez un programme plus long.

Comment activer le verrouillage des touches ?

Appuyez simultanément sur les deux boutons indiqués (repère 7) pendant 3 secondes. Un témoin s'allume. Pour désactiver, répétez l'opération.

Que faire en cas de code d'erreur E1 ou E4 ?

Le code E1 indique un problème de remplissage : vérifiez le robinet d'eau et le tuyau d'arrivée. Le code E4 signale un débordement : coupez l'arrivée d'eau, retirez l'eau au fond de la cuve et contactez un professionnel si nécessaire.

MODE D'EMPLOI INT 12C45 A++ WK VALBERG

Lave-vaisselle 14 couverts

Fonction double zone

Lave-vaisselle 14 couverts

Fonction double zone

Lave-vaisselle 14 couverts

Fonction double zone

950664

Merci d'avoir choisi ce produit Valberg. Choisis, testés et recommandés par ELECTRO DEPOT, les produits de la marque Valberg sont synonymes d'utilisation simple, de performances fiables et de qualité irréprochable. Grâce à cet appareil, vous savez que chaque utilisation vous apportera satisfaction.

Bienvenue chez ELECTRO DEPOT.

Consultez notre site Internet : www.electrodepot.fr

VOTRE AVIS COMPTE !

PARTAGEZ VOTRE EXPÉRIENCE SUR LES PRODUITS

Parce que votre satisfaction est notre priorité, nous vous proposons de donner votre avis sur ce produit. Il sera transmis et analysé par nos équipes afin d'améliorer continuellement le produit.

Donnez votre avis sur : http://www.electrodepot.fr/avis-client

ELECTRO DEPOT

Avant d'utiliser l'appareil

4 Consignes de sécurité

Aperçu de l'appareil

8 Description de l'appareil

11 Spécifications techniques

Utilisation de l'appareil

13 Installation

21 Montage du bandeau

22 Installation du bandeau

23 Guide d'utilisation rapide

25 Consignes d'utilisation

Informations pratiques

41 Conseils de dépannage 47 Nettoyage et entretien 53 Mise au rebut de votre ancien appareil

Consignes de sécurité

Lorsque vous utilisez votre lave-vaisselle, suivez les précautions indiquées ci-dessous :

Cet appareil est destiné à être utilisé dans des applications domestiques et similaires, telles que :

• les coins-cuisine réservés au personnel dans des magasins, des bureaux et d'autres environnements professionnels ;
• des fermes ;
• une utilisation par des clients dans des hôtels, motels et d'autres environnements à caractère résidentiel ;
• des environnements du type chambres d'hôtes.
• Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans, ainsi que par des personnes

souffrant de déficiences physiques, sensorielles ou mentales, ou présentant un manque d'expérience ou de connaissances, à condition qu'ils soient surveillés ou aient reçu des instructions concernant l'utilisation en toute sécurité de l'appareil et qu'ils comprennent les risques encourus.

Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien de l'appareil ne doit pas être effectué par des enfants sans surveillance (en vertu de la norme EN 60335-1).

• Cet appareil est réservé à une utilisation à l'intérieur et à un usage domestique.
• Pour éviter tout risque de choc électrique, ne plongez pas l'appareil, le cordon d'alimentation ou la prise dans de l'eau ou tout autre liquide.
• Veuillez débrancher l'appareil avant de procéder à

des opérations de nettoyage ou d'entretien.

Utilisez un chiffon doux humidifié avec du savon doux, puis essuyez l'appareil avec un chiffon sec. - Cet appareil doit être relié à la terre. En cas de dysfonctionnement ou de panne, la mise à la terre limitera le risque de choc électrique, en fournissant un trajet de moindre résistance au courant électrique. Cet appareil est équipé d'un cordon d'alimentation disposant d'un conducteur de mise à la terre de protection et d'une prise de terre. - La fiche doit être branchée dans une prise appropriée, installée et mise à la terre conformément à l'ensemble de la réglementation locale. - Un mauvais branchement du conducteur de mise à la terre de protection peut entraîner un risque de choc électrique. • Consultez un agent de maintenance ou un

électricien qualifié en cas de doute sur le fait que l'appareil soit ou non correctement mis à la terre.

• Ne modifiez pas la fiche fournie avec l'appareil si vous ne parvenez pas à l'insérer dans la prise.
• Faites installer une prise adaptée par un électricien qualifié.
• Abstenez-vous de malmener, de vous asseoir ou de vous mettre debout sur la porte ou le panier à vaisselle du lave-vaisselle.
• Ne faites pas fonctionner le lave-vaisselle si tous les panneaux d'enceinte n'ont pas été correctement mis en place.
• Soyez très prudent(e) si vous ouvrez la porte du lave-vaisselle pendant que celui-ci fonctionne, car de l'eau risque d'en jaillir.
• Ne placez pas d'objets lourds et ne montez pas sur la porte lorsqu'elle est ouverte. L'appareil risquerait de basculer vers l'avant.

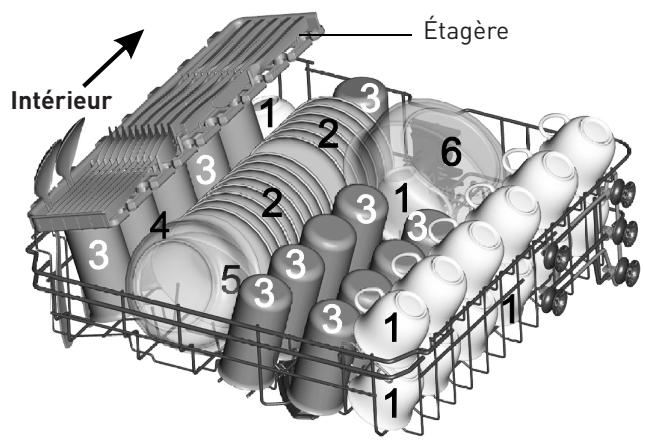

Lorsque vous chargez la vaisselle à laver :

• Repérez les objets pointus pour qu'ils ne risquent pas d'endommager le joint de la porte.

ATTENTION

Les couteaux et autres ustensiles à pointe acérée doivent être chargés dans le panier avec la pointe vers le bas ou placés en position horizontale.

• Vérifiez que le compartiment à détergent ne contient plus de poudre à la fin du cycle de lavage.
• Ne lavez pas d'objets en plastique, sauf s'ils comportent la mention « Résiste au lave-vaisselle » ou une indication similaire. Pour les objets en plastique ne comportant pas une telle indication, vérifiez

les recommandations du fabricant.

Utilisez uniquement des détergents et des produits de rinçage destinés à un lave-vaisselle automatique. - N'utilisez jamais de savon, de lessive ou de liquide vaisselle dans votre lave-vaisselle. - Surveillez les enfants pour vous assurer qu'ils ne jouent pas avec l'appareil. - La porte ne doit pas être laissée ouverte, car cela augmente le risque de trébucher.

Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant, son technicien ou une personne de qualification similaire, pour éviter tout danger.

• Lors de l'installation, le cordon d'alimentation électrique ne doit pas être plié ou aplati de manière excessive ou dangereuse.
• N'altérez pas les boutons de commande.
• L'appareil doit être raccordé au réseau de distribution d'eau en utilisant des tuyaux neufs, et les tuyaux usagés ne doivent pas être réutilisés.
• Le nombre maximal de couverts pouvant être lavés est de 14.
• La pression d'arrivée d'eau maximale autorisée est de 1 MPa.
• La pression d'arrivée d'eau minimale autorisée est de 0,04 MPa.

Description de l'appareil

Lave-vaisselle

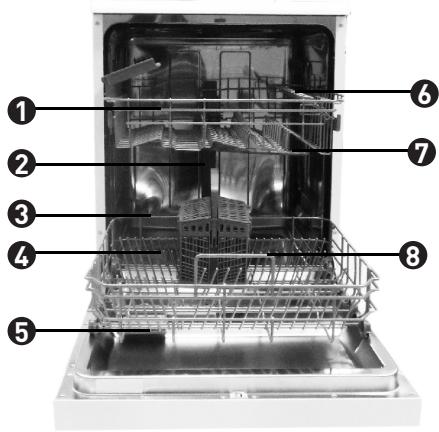

Avant

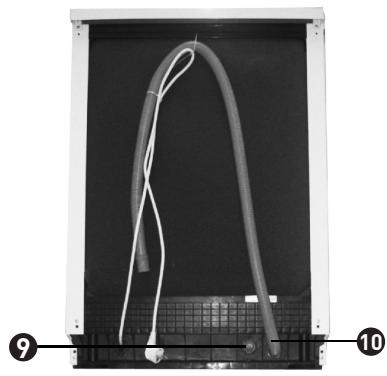

Arrière

Panier supérieur, tuyau intérieur, panier inférieur, compartiment à sel, compartiment

Étagère à tasses, bras de lavage, filtre, raccord du tuyau d'arrivée d'eau, tuyau d'évacuation

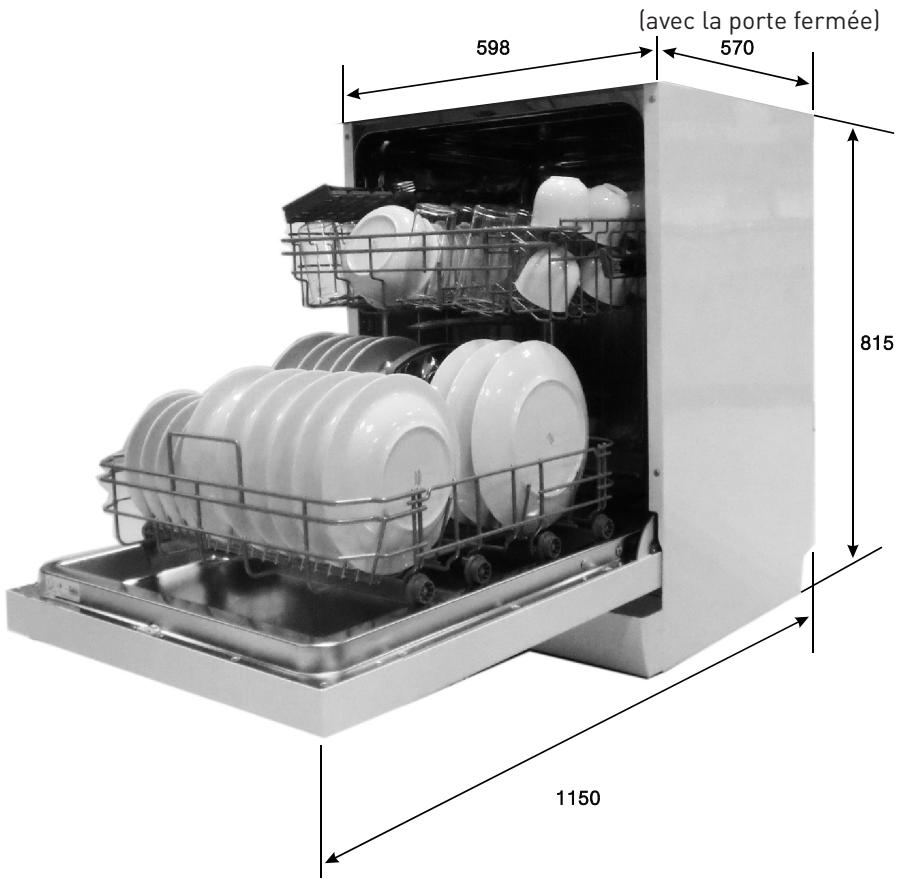

Hauteur : 815 mm

Largeur : 598 mm

Profondeur : 570 mm (porte fermée)

Pression d'eau : 0,04 - 1,0 MPa

Alimentation électrique : voir l'étiquette énergétique

Capacité : 14 couverts

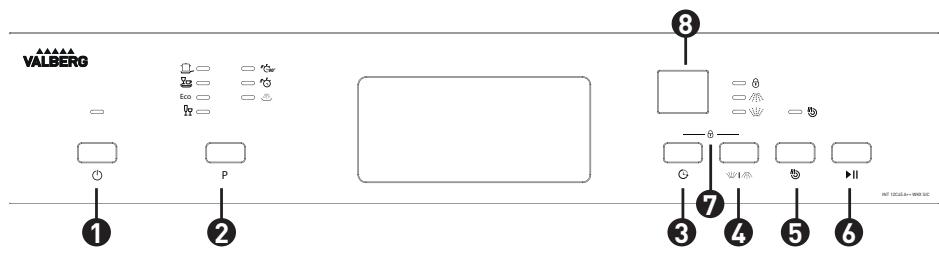

Panneau de commande

Important : Pour que votre lave-vaisselle donne des résultats optimaux, lisez toutes les consignes d'utilisation avant de l'utiliser pour la première fois.

1 Bouton

Permet d'allumer ou d'éteindre l'alimentation électrique.

Bouton P

Appuyez sur ce bouton pour sélectionner un programme de lavage.

Bouton

Appuyez sur ce bouton pour ajouter la durée du départ différé.

Bouton

Fonction de lavage double zone. Appuyez sur ce bouton pour sélectionner soit le panier supérieur soit le panier inférieur et le témoin s'allumera.

5 Bouton

Appuyez sur ce bouton pour sélectionner la fonction Séchage supplémentaire, et le témoin clignotera (cette fonction n'est pas disponible pour les programmes « Rapide » et « Trempage »).

6 Bouton

Permet de démarrer le programme de lavage sélectionné ou d'interrompre le programme alors que la machine fonctionne.

Bouton

Appuyez sur les deux boutons simultanément pendant 3 secondes pour verrouiller le programme.

3 Écran d'affichage :

Indique le temps restant et l'état (phase de fonctionnement, durée du programme)

Indique la durée du départ différé, le temps restant ou les codes d'erreur

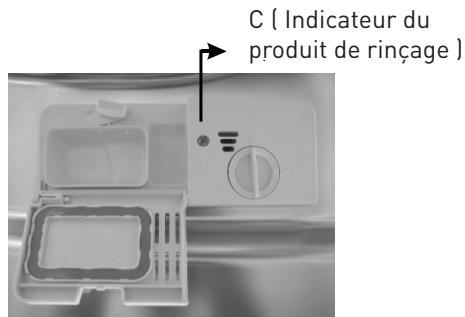

Indicateur de produit de rinçage :

Indique quand le compartiment a besoin d'être rempli à nouveau.

- Indicateur de sel :

Indique quand le compartiment a besoin d'être rempli à nouveau.

Fiche du lave-vaisselle domestique, conformément à la directive européenne 1059/2010 :

Fabricant	VALBERG
Type/description	INT 12C45 A++ WKX SIC
Nombre de couverts standard	14
Classe d'efficacité énergétique1	A++
Consommation d'énergie annuelle2	266 kWh
Consommation d'énergie du cycle de lavage standard	0.93 kWh
Consommation d'électricité en mode arrêt	0.45 W
Consommation d'électricité en mode veille	0.49 W
Consommation d'eau annuelle3	2 800 litres
Classe d'efficacité de séchage4	A
Cycle de lavage standard5	Éco 45 °C
Durée du programme pour le cycle de lavage standard	195 minutes
Niveau sonore	45 dB(A) re 1 pW
Montage	Autoportant
Possibilité de l'intégrer ?	Oui
Hauteur	81.5 cm
Largeur	59,8 cm
Profondeur (avec les raccords)	57.0cm
Consommation d'électricité	1 760 - 2 100 W
Tension/fréquence nominale	CA 220 - 240 V/50 Hz
Pression d'eau (pression d'écoulement)	0,4 - 10 bar = 0,04 - 1 MPa

1. A++ (efficacité la plus élevée) à D (efficacité la plus faible)
2. Consommation d'énergie de 266 kWh par an, sur la base de 280 cycles de lavage standard, avec alimentation en eau froide, et de la consommation des modes à faible puissance. La consommation réelle d'énergie dépend des conditions d'utilisation de l'appareil.
3. Consommation d'eau de 2 800 litres par an, sur la base de 280 cycles de lavage standard. La consommation réelle d'eau dépend des conditions d'utilisation de l'appareil.
4. A (efficacité la plus élevée) à G (efficacité la plus faible)
5. Ce programme convient pour laver une vaisselle normalement sale et offre le meilleur rendement en termes de consommation combinée d'eau et d'énergie pour ce type de vaisselle.

REMARQUE

Lors de sa livraison, cet appareil respecte les normes et directives européennes alors en vigueur (si la référence ne correspond pas à la dernière norme, veuillez consulter la référence la plus récente) :

• directive Basse tension 2014/35/UE ;
• directive relative à la compatibilité électromagnétique 2014/30/UE ;
• directive relative aux produits liés à l'énergie 2009/125/CE.

Les valeurs ci-dessus ont été mesurées conformément aux normes citées, dans les conditions d'utilisation définies. La quantité et le degré de saleté de la vaisselle, la durée de l'eau ou la quantité de détergent peuvent notamment entraîner des variations sensibles des résultats.

Ce guide s'appuie sur la réglementation et les normes de l'Union européenne.

Installation

ATTENTION

L'installation des tuyaux et des équipements électriques doit être réalisée par des professionnels.

REMARQUE

Veuillez vérifier les accessoires d'installation fournis avec l'appareil (crochet pour la façade, vis).

Risque de choc électrique

Débranchez l'alimentation électrique avant d'installer le lave-vaisselle.

Le non-respect de cette consigne peut entraîner la mort ou provoquer un choc électrique.

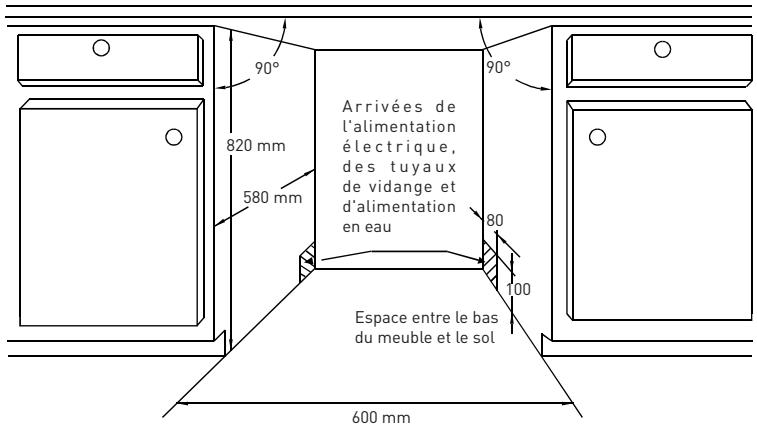

Préparation de l'installation

Le lave-vaisselle doit être installé à proximité de l'arrivée d'eau, des tuyaux de vidange et des sources d'alimentation existants.

Placez-le d'un côté ou de l'autre de l'évier pour faciliter le raccordement des tuyaux de vidange au lave-vaisselle.

Veuillez lire attentivement les instructions d'installation.

• Les préparatifs doivent avoir été effectués avant de déplacer le lave-vaisselle vers le lieu d'installation.
• Choisissez un emplacement près de l'évier pour faciliter l'installation des tuyaux d'alimentation et de vidange (voir figure 1).
• Si l'appareil est installé dans un meuble d'angle, vous devez laisser un espace suffisant (voir figure 2) pour pouvoir ouvrir la porte.

Dimensions du meuble : moins de 5 mm entre le haut du lave-vaisselle et le meuble, ainsi que la porte extérieure alignée sur le meuble.

Figure 1

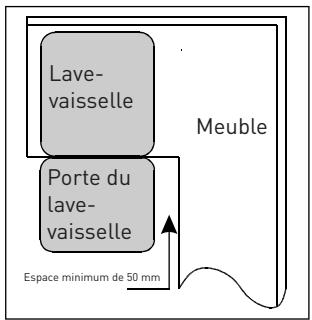

Espace minimum lorsque la porte est ouverte

Figure 2

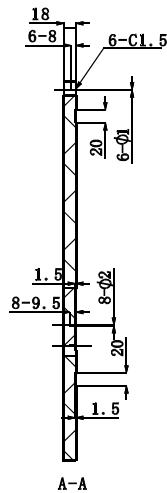

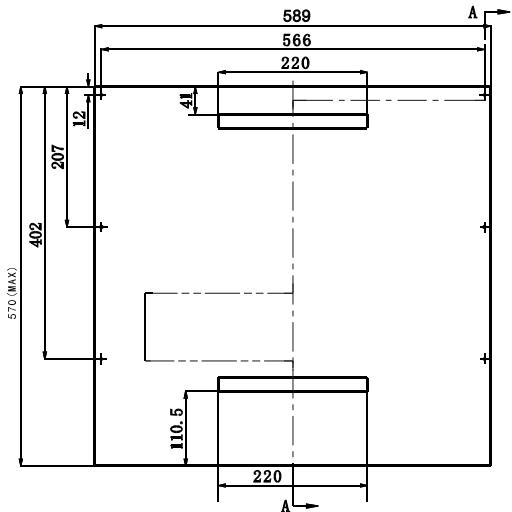

Dimensions et installation de la façade

• La façade en bois doit être installée conformément à la figure 3.

La façade doit être installée en tenant compte des dimensions indiquées sur le schéma.

[Unité : mm]

Figure 3

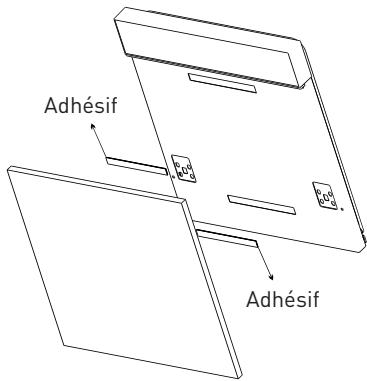

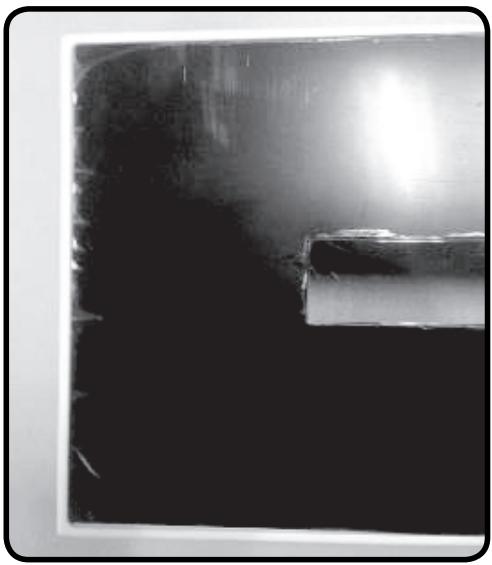

• Séparez les adhésifs A et B ; l'adhésif A se trouvant sur la façade en bois et l'adhésif en feutre B sur la porte extérieure du lave-vaisselle (voir figure 4a). Après avoir positionné la façade, fixez-la sur la porte extérieure à l'aide de vis et de boulons (voir figure 4b).

Installation de la façade

Figure 4a

Figure 4b

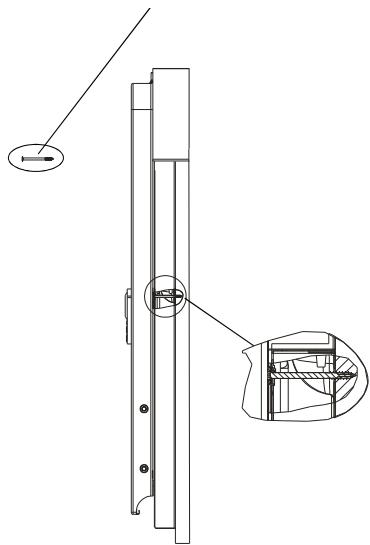

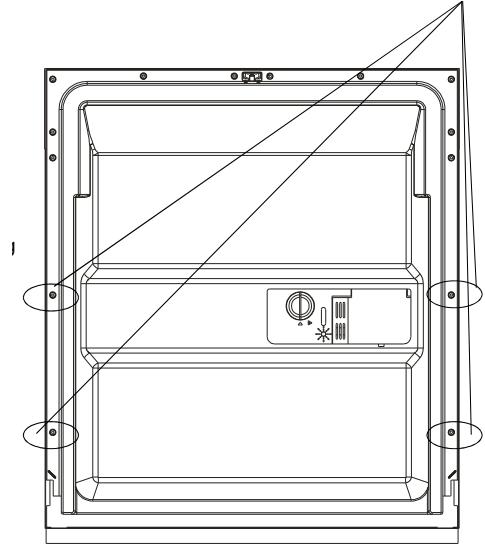

Installation de la façade en bois

Enlevez les quatre vis courtes. Fixez les quatre vis longues.

Réglage de la tension des ressorts de la porte

Réglage de la tension des ressorts de la porte

Les ressorts de porte sont réglés en usine avec une tension adaptée à la porte extérieure. Si vous installez une façade en bois, vous devrez régler la tension des ressorts de la porte. Tournez la vis de réglage afin d'entraîner le tendeur et de tendre ou détendre le câble en acier (voir figure 5). La tension des ressorts de la porte est correcte lorsque la porte reste à l'horizontale en position complètement ouverte, mais remonte en position fermée d'une simple pression du doigt.

Figure 5

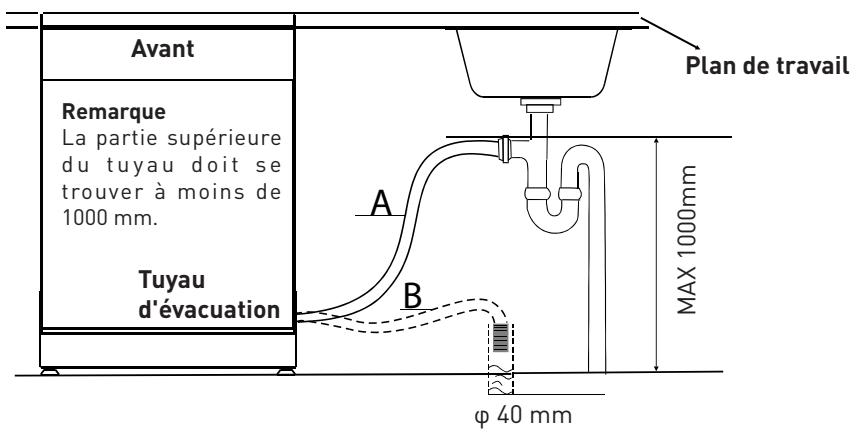

Raccordement des tuyaux de vidange

Insérez le tuyau de vidange dans un tuyau d'évacuation d'un diamètre minimum de 40 mm, ou laissez-le couler dans l'évier, en vous assurant d'éviter de le plier ou de le pincer. La partie supérieure du tuyau doit se trouver à moins de 1 000 mm.

Figure 6. Fixez le tuyau de vidange selon la méthode a ou b.

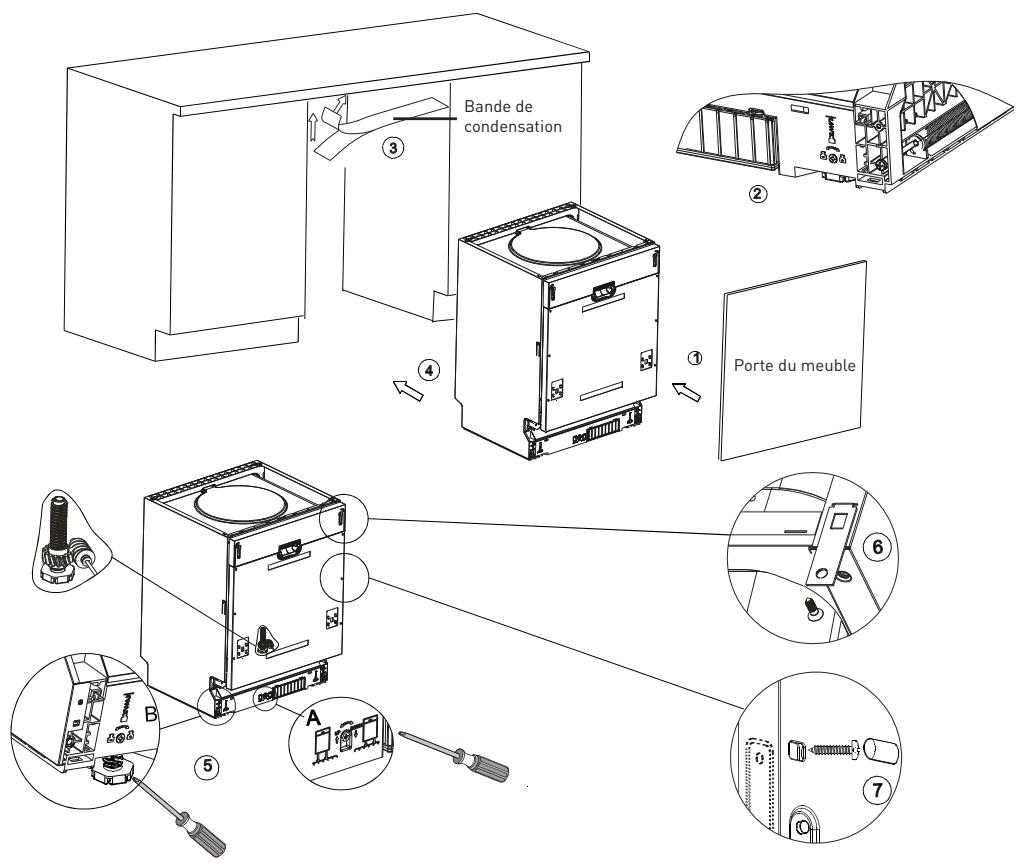

Étapes d'installation du lave-vaisselle

1. Installez la porte du meuble sur la porte extérieure du lave-vaisselle à l'aide des supports fournis. Consultez le modèle pour connaître le positionnement des supports.
2. Réglez la tension des ressorts de la porte à l'aide d'une clé hexagonale, en la tournant dans le sens des aiguilles d'une montre pour desserrer les ressorts de la porte sur la gauche et sur la droite. Si vous ne respectez pas cette consigne, vous risquez d'endommager votre lave-vaisselle (illustration 2).
3. Branchez le tuyau d'alimentation sur l'arrivée d'eau froide.
4. Connectez le tuyau de vidange. Consultez le schéma (Figure 6).
5. Branchez le cordon d'alimentation.
6. Fixez la bande de condensation sous la surface du plan de travail du meuble. Assurez-vous que la bande de condensation est bien alignée avec le bord du plan de travail.
7. Positionnez le lave-vaisselle (illustration 4).
8. Mettez le lave-vaisselle de niveau. Le pied arrêté peut être réglé depuis l'avant du lave-vaisselle en tournant la vis creuse au centre de la base de l'appareil à l'aide d'une clé hexagonale (illustration 5A). Pour régler les pieds avant, utilisez un tournevis plat et tournez les pieds avant jusqu'à ce que le lave-vaisselle soit de niveau (illustration 5B).
9. Le lave-vaisselle doit être fixé en place. Il existe pour cela deux façons de procéder :

A. Plan de travail normal : insérez le crochet d'installation dans l'encoche du panneau latéral et fixez-le au plan de travail à l'aide de vis à bois (illustration 6). B. Plan de travail en marbre ou granit : fixez le côté avec une vis (illustration 7).

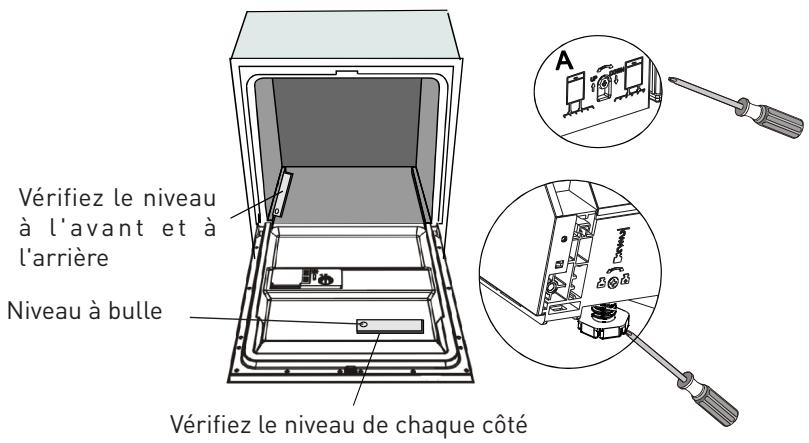

Le lave-vaisselle doit être de niveau pour un bon fonctionnement du panier à vaisselle et des performances de lavage optimales.

1. Placez un niveau à bulle sur la porte et sur le panier à vaisselle à l'intérieur de la cuve, de la manière indiquée, pour vérifier que l'appareil est de niveau.
2. Mettez le lave-vaisselle de niveau en réglant chacun des trois pieds réglables.
3. Lorsque vous mettez de niveau le lave-vaisselle, veillez à ne pas le faire basculer.

Illustration du réglage des pieds

Figure 8

REMARQUE

La hauteur de réglage maximale des pieds est de 50 mm.

À propos des branchements électriques

ATTENTION

Pour votre sécurité personnelle :

N'utilisez pas de rallonge ni d'adaptateur avec cet appareil. Vous ne devez en aucun cas couper ou supprimer la mise à la terre du cordon d'alimentation.

Exigences en matière d'électricité

Veuillez consulter l'étiquette énergétique pour obtenir des informations sur la tension, puis branchez le lave-vaisselle à une source d'alimentation appropriée. Utilisez le fusible requis de 10 A, le fusible temporisé ou le disjoncteur recommandé et prévoyez un circuit séparé alimentant uniquement cet appareil.

Branchements électriques

Assurez-vous que la tension et la fréquence de l'alimentation électrique correspondent à celles qui sont indiquées sur la plaque signalétique. Ne branchez la fiche dans une prise de courant que si cette dernière est correctement mise à la terre. Si la prise de courant à laquelle l'appareil doit être branché n'est pas adaptée à la fiche, remplacez la prise plutôt que d'utiliser un adaptateur ou un dispositif similaire, qui risquerait de provoquer une surchauffe et des brûlures.

ATTENTION

Vérifiez qu'il existe une mise à la terre correcte avant d'utiliser l'appareil.

Instructions de mise à la terre

Cet appareil doit être relié à la terre. En cas de dysfonctionnement ou de panne, la mise à la terre limitera le risque de choc électrique, en fournissant un trajet de moindre résistance au courant électrique. Cet appareil est équipé d'un cordon d'alimentation disposant d'un conducteur de mise à la terre de protection et d'une prise de terre. La fiche doit être branchée dans une prise appropriée, qui a été installée et mise à la terre conformément à l'ensemble des exigences et normes locales.

ATTENTION

Un mauvais branchement du conducteur de mise à la terre de protection peut entraîner un risque de choc électrique. Consultez un technicien ou un électricien qualifié en cas de doute sur le fait que l'appareil soit ou non correctement mis à la terre. Ne modifiez pas la fiche fournie avec l'appareil si vous ne parvenez pas à l'insérer dans la prise. Faites installer une prise adaptée par un électricien qualifié.

Raccordement de l'eau froide

Raccordez le tuyau d'alimentation en eau froide à un raccord fileté de 1,9 cm et assurez-vous qu'il est bien serré.

Si les tuyaux d'alimentation en eau sont neufs ou n'ont pas été utilisés depuis longtemps, faites couler l'eau pour vérifier qu'elle est claire. Cette précaution est nécessaire pour éviter un risque de blocage de l'arrivée d'eau, ce qui pourrait endommager l'appareil.

ATTENTION

Veuillez fermer le robinet d'eau après utilisation.

Positionnement de l'appareil

Placez le lave-vaisselle à l'endroit souhaité. L'arrière de l'appareil doit reposer contre le mur situé derrière lui, et les côtés contre les meubles ou murs adjacents. Ce lave-vaisselle est muni de tuyaux de vidange et d'alimentation en eau qui peuvent être positionnés sur le côté gauche ou droit pour faciliter l'installation.

Évacuation de l'excès d'eau des tuyaux

Si l'évier se trouve à une hauteur de plus de 1 000 mm du sol, l'excédent d'eau des tuyaux ne peut pas être évacué directement dans l'évier. Il sera nécessaire de le vider dans un bol ou un autre récipient adapté, situé à l'extérieur et plus bas que l'évier.

Sortie d'eau

Branchez le tuyau de vidange. Veillez à bien le fixer pour éviter les fuites d'eau. Assurez-vous que le tuyau d'arrivée d'eau n'est pas tordu ou écrasé.

Rallonge de tuyau

Si vous avez besoin d'une rallonge de tuyau de vidange, assurez-vous d'utiliser un tuyau de vidange similaire.

Celui-ci ne doit pas mesurer plus de 4 mètres, sinon les performances de nettoyage de votre lave-vaisselle pourraient s'en trouver réduites.

Raccordement du siphon

Insérez le tuyau de vidange dans un tuyau d'évacuation d'un diamètre minimum de 40 mm, ou laissez-le couler dans l'évier, en vous assurant d'éviter de le plier ou de le pincer. La partie supérieure du tuyau doit se trouver à moins de 1 000 mm.

Démarrage du lave-vaisselle

Les points suivants doivent être vérifiés avant de démarrer le lave-vaisselle :

1. Le lave-vaisselle est de niveau et correctement fixé.
2. La vanne d'alimentation est ouverte.
3. Il n'existe pas de fuites au niveau des raccords des tuyaux.
4. Les câbles sont correctement branchés.
5. L'appareil est sous tension.
6. Les tuyaux de vidange et d'arrivée d'eau ne présentent pas de nœuds.
7. Tous les matériaux d'emballage et supports imprimés ont été sortis du lave-vaisselle.

ATTENTION

Après installation, assurez-vous de conserver ce guide. Son contenu est très utile pour les utilisateurs de l'appareil.

Montage du bandeau

Composition

1. Protection de la lampe

2. Panneau d'incrustation

3. Fenêtre

4. Bandeau

Installation du bandeau

Installation

• Retirez le film de protection sur la partie gauche.

• Retirez la protection de la partie centrale et fixez le panneau d'incrustation sur le bandeau.

Fixez la protection de la lampe à proximité du bouton marche / arrêt.

Assurez-vous que ces parties sont fixées au bon endroit.

• Retirez le film de protection sur la partie gauche.

Fixez la fenêtre.

• Pour finir, appuyez sur les différentes parties du panneau d'incrustation pour vous assurer de leur bon maintien.

Guide d'utilisation rapide

Pour des consignes d'utilisation plus détaillées, consultez le chapitre correspondant de ce guide d'utilisation.

Allumez l'appareil

Appuyez sur le bouton d'alimentation pour allumer l'appareil. Ouvrez la porte.

Remplissez le compartiment à détergent

Compartiment A :

Pour chaque cycle de lavage.

Compartiment B :

Uniquement pour les programmes avec prélavage. (Suivez les instructions du guide d'utilisation !)

Vérifiez le niveau du produit de rinçage

Indicateur mécanique C :

Indicateur électrique sur le panneau de commande (le cas échéant).

Vérifiez le niveau du sel régénérant.

(Uniquement sur les modèles avec un système d'adoucissement de l'eau.)

Indicateur électrique sur le panneau de commande (le cas échéant).

En l'absence d'un témoin lumineux pour le sel sur le panneau de commande (pour certains modèles), le moment où vous devrez remplir le compartiment à sel peut être estimé en fonction du nombre de cycles effectués par le lave-vaisselle.

Chargez les paniers.

Enlevez les éventuels gros restes de nourriture. Ramollissez les restes d'aliments brûlés présents dans des ustensiles de cuisson, puis remplissez les paniers. Consultez les instructions de chargement du lave-vaisselle.

Sélectionnez un programme.

Fermez la porte, appuyez sur le bouton des programmes jusqu'à ce que le témoin du programme souhaité s'allume.

(Voir le chapitre intitulé « Consignes d'utilisation ».)

Ouvrez le robinet d'eau et appuyez sur le bouton ▶ II. La machine commencera à fonctionner au bout d'environ 10 secondes.

• Changement du programme	1. Un cycle de lavage en cours ne peut être modifié que s'il a commencé depuis peu. Si le cycle est plus avancé, it est possible que le détergent aitdéjà été libéré et que l'eau aitdéjà été evacuée. Dans un tel cas, le compartment à détergent devra être rempli à nouveau. 2. Appuyez sur le bouton ➔Il, puis sur le bouton des programmes pendant plus de 3 secondes pour annuler le programme en cours. 3. Sélectionnez un nouveau programme. 4. Redémarrez le lave-vaisselle.
• Ajoutez la vaisselle oublée	1. Appuyez sur le bouton ➔II pour arrêter la machine. 2. Ouvrez la porte. 3. Ajoutez la vaisselle oublée. 4. Fermez la porte, puis appuyez sur le bouton ➔II. Le lave-vaisselle redémarrera au bout de 10 secondes.
• En cas d'accret de l'appareil au cours d'un cycle de lavage.	Si l'appareil est étêtendant un cycle de lavage, lorsque vous le rallumerez, sélectionné à nouveau le cycle de lavage et faites fonctionner le lave-vaisselle de la même manière que lors de la mise sous tension initiale
Éteignez l'appareil	À la fin du cycle de fonctionnement, l'avertisseur sonore du lave-vaisselle retentira 8 fois, puis s'arrête. Éteignez l'appareil à l'aide du bouton d'alimentation.
Fermez le robinet d'eau, videz les paniers	Avertissement : attendez quelques minutes (environ 15 minutes) avant de décharger le lave-vaisselle, pour éviter de manipuler la vaisselle et les ustensiles pendant qu'ils sont encore chauds etprésentant plus de risque de se casser. Ils secheront également mieux. Videz l'appareil, en commençant par le panier inférieur.

Consignes d'utilisation

Avant d'utiliser votre lave-vaisselle pour la première fois :

• Réglez l'adoucisseur d'eau.
• Ajoutez 1,5 kg de sel régénérant, puis remplissez le compartiment à sel avec de l'eau.
• Remplissez le compartiment à produit de rinçage.
• Remplissez le compartiment à détergent.

Adoucisseur d'eau

Note : Si votre modèle ne possède pas d'adoucisseur d'eau, vous pouvez passer ce chapitre.

L'adoucisseur d'eau doit être réglé manuellement à l'aide de l'indicateur de dureté de l'eau.

L'adoucisseur d'eau est conçu pour éliminer les minéraux et les sels de l'eau, car ces derniers auraient un effet nuisible ou indésirable sur le fonctionnement de l'appareil.

Plus la teneur en minéraux et en sels est élevée, plus votre eau est calcaire.

L'adoucisseur doit être réglé en fonction de la dureté de l'eau dans votre région. Votre service local des eaux peut vous renseigner sur la dureté de l'eau dans votre région.

Réglage de la consommation de sel :

Ce lave-vaisselle est conçu pour permettre le réglage de la quantité de sel utilisée en fonction de la dureté de l'eau. Cette fonction permet d'optimiser et d'adapter le niveau de consommation de sel.

Veuillez suivre les étapes ci-dessous pour le réglage de la consommation de sel :

• Allumez l'appareil.
• Appuyez sur le bouton ▷ II pendant plus de 5 secondes pour démarrer la fonction de réglage de l'adoucisseur d'eau dans les 60 secondes suivant la mise sous tension de l'appareil (les voyants lumineux du sel et du produit de rinçage clignoteront lors de l'activation de la fonction de réglage).
• Appuyez sur le bouton pour sélectionner le bon réglage, en fonction de votre environnement local. L'ordre de modification des réglages est le suivant :

H 1 → H 2 → H 3 → H 4 → H 5 → H 6.

• Appuyez sur le bouton d'alimentation pour mettre fin à la fonction de réglage.

DURETÉ DE L'EAU

°dH	°fH	mmol/l	Position du sélecteur	Consommation de sel (grammes/cycle)
0~5	0~9	0~0.94	H1	0
6-11	10-20	1.0-2.0	H2	9
12-17	21-30	2.1-3.0	H3	12
18-22	31-40	3.1-4.0	H4	20
23-34	41-60	4.1-6.0	H5	30
35-55	61-98	6.1-9.8	H6	60

• 1 °dH = 1,78 °fH = 0,178 mmol/l °dH : degrés allemands ^a fH : degrés français

** Réglage usine : H3 [EN 50242]

Contactez votre compagnie locale des eaux pour obtenir des informations sur la dureté de votre eau.

La dureté de l'eau varie d'un endroit à l'autre. Si une eau calcaire est utilisée dans le lave-vaisselle, des dépôts vont se former sur la vaisselle et les ustensiles.

Cet appareil est équipé d'un adoucisseur spécial qui utilise un compartiment à sel spécifiquement conçu pour éliminer le calcaire et les minéraux de l'eau.

Chargement du sel dans l'adoucisseur d'eau

Utilisez toujours du sel destiné aux lave-vaisselle. Le compartiment à sel se trouve sous le panier inférieur et doit être rempli conformément aux explications ci-dessous :

ATTENTION

Utilisez uniquement du sel spécialement conçu pour les lave-vaisselle ! Tout autre type de sel qui n'est pas spécifiquement destiné à être utilisé dans un lave-vaisselle, en particulier le sel de table, endommagerait l'adoucisseur d'eau. En cas de dommages imputables à l'utilisation d'un sel inapproprié, le fabricant décline toute garantie ainsi que toute responsabilité quant aux dommages causés.

ATTENTION

Remplissez le compartiment de sel juste avant de lancer l'un des programmes de lavage complets. Ceci évitera que d'éventuels grains de sel ou de l'eau salée qui auraient été reversés et seraient restés au fond de la machine pendant un certain temps ne génèrent de la corrosion.

• Après avoir retiré le panier inférieur, dévissez et enlevez le bouchon du compartiment à sel.
• Placez l'extrémité de l'entonnoir (fourni) dans l'orifice et versez-y environ 1,5 kg de sel régénérant.
• Remplissez d'eau le compartiment à sel. Il est normal qu'une petite quantité d'eau ressorte du compartiment.
• Après avoir rempli le compartiment, revissez fermement le bouchon dans le sens des aiguilles d'une montre.
• Le témoin lumineux pour le sel s'éteindra une fois que le compartiment aura été rempli de sel.
• Immédiatement après avoir rempli le compartiment à sel, un programme de lavage doit être démarré (nous vous suggérons d'utiliser un programme court). Dans le cas contraire, le système de filtration, la pompe ou d'autres pièces importantes de la machine pourraient être endommagés par l'eau salée. Ceci n'est pas couvert par la garantie.

ATTENTION

Le compartiment à sel ne doit être rempli que lorsque le témoin lumineux correspondant s'allume sur le panneau de commande. Selon la facilité avec laquelle le sel se dissout, il est possible que le témoin lumineux pour le sel reste allumé, bien que le compartiment soit rempli.

En l'absence d'un témoin lumineux pour le sel sur le panneau de commande (pour certains modèles), le moment où vous devrez remplir le compartiment de sel peut être estimé en fonction du nombre de cycles effectués par le lave-vaisselle.

ATTENTION

Si vous avez renversé du sel, vous devez lancer un programme rapide ou de trempage pour éliminer l'excédent de sel.

Remplissage du compartiment à produit de rinçage

Compartiment à produit de rinçage

Le produit de rinçage est libéré lors du dernier rinçage afin d'éviter que l'eau ne forme des gouttelettes sur votre vaisselle, susceptibles de laisser des traces et des taches. Il améliore aussi le séchage en permettant à l'eau de s'écouler sur la vaisselle. Notre lave-vaisselle est conçu pour utiliser des produits de rinçage liquides. Le compartiment à produit de rinçage se trouve à l'intérieur de la porte, près du compartiment à détergent. Pour remplir le compartiment, ouvrez le bouchon et versez le produit de rinçage dans le compartiment jusqu'à ce que l'indicateur de niveau devienne complètement noir. Le volume du compartiment est d'environ 110 ml.

Fonction du produit de rinçage

Le produit de rinçage est automatiquement ajouté lors du dernier rinçage, afin que la vaisselle soit bien rincée et qu'elle sèche sans formation de traces et de taches.

ATTENTION

Utilisez toujours un produit de rinçage de marque pour votre lave-vaisselle. Ne remplissez jamais le compartiment à produit de rinçage avec une autre substance (comme un produit de nettoyage pour lave-vaisselle ou un détergent liquide). Cela endommagerait votre appareil.

Quand remplir le compartiment à produit de rinçage ?

Si le panneau de commande ne comporte pas de témoin lumineux pour le produit de rinçage, vous pouvez en estimer la

quantité d'après la couleur de l'indicateur visuel de niveau [voir repère « C »] situé près du bouchon. Quand le compartiment à produit de rinçage est plein, l'indicateur est complètement noir. Lorsque la quantité de produit de rinçage baisse, la taille du point noir diminue. Vous ne devez jamais laisser le niveau du produit de rinçage descendre en dessous d'1/4 plein.

Avec la diminution du niveau du produit de rinçage, la taille du point noir sur l'indicateur évolue, comme illustré ci-dessous :

Plein 3/4 plein 1/2 plein 1/4 plein - Vous devez le remplir à nouveau pour éviter la formation de taches Vide

1. Pour ouvrir le compartiment, tournez le bouchon vers la flèche de gauche (position « Ouvert ») et enlevez-le.
2. Versez le produit de rinçage dans le compartiment, en veillant à ne pas trop le remplir.
3. Replacez le bouchon en l'alignant sur la flèche correspondant à la position « Ouvert » et tournez-le vers la flèche de droite (position « Fermé »).

ATTENTION

Nettoyez tout produit de rinçage renversé lors du remplissage à l'aide d'un chiffon absorbant pour éviter une formation excessive de mousse lors du prochain lavage. N'oubliez pas de remettre le bouchon avant de fermer la porte du lave-vaisselle.

Réglage du compartiment à produit de rinçage

Le compartiment à produit de rinçage comporte quatre ou six niveaux de réglage. Commencez toujours par régler le compartiment sur « 4 ». En cas de problème de taches et de séchage insuffisant, augmentez la quantité de produit de rinçage libérée, en ouvrant le couvercle du compartiment et en tournant la molette sur « 5 ». Si la vaisselle ne sèche toujours pas correctement ou présente encore des taches, réglez la molette sur le cran supérieur, jusqu'à ce que votre vaisselle ne présente plus de taches. Nous vous

recommandons de régler le compartiment sur « 4 » (valeur réglée en usine : « 4 »).

Molette de réglage du produit de rinçage

ATTENTION

Augmentez la dose si vous trouvez des gouttes d'eau ou des taches de calcaire sur la vaisselle après le lavage. Diminuez-la si vous remarquez des taches collantes blanchâtres sur vos assiettes ou un film bleuté sur la verrerie ou les lames de couteaux.

Fonction du détergent

Les détergents, avec leurs composants chimiques, sont nécessaires pour enlever les saletés, les broyer et les évacuer du lave-vaisselle. La plupart des détergents de qualité commerciale conviennent à cet effet.

ATTENTION

Utilisez uniquement des détergents spécifiques prévus pour être utilisés dans des lave-vaisselle.

Conservez le détergent dans un endroit frais et sec.

Ne placez le détergent en poudre dans le compartiment que lorsque vous êtes prêt(e) à démarrer le lave-vaisselle.

Détergents

Il existe 3 sortes de détergents :

1. Avec du phosphate et du chlore
2. Avec du phosphate et sans chlore
3. Sans phosphate ni chlore

Généralement, les nouveaux détergents en poudre ne contiennent pas de phosphate. Ils ne bénéficient donc pas des propriétés d'adoucissement de l'eau du phosphate. Dans ce cas, nous vous recommandons de remplir le compartiment à sel avec du sel, même si la dureté de l'eau n'est que de 6°dH. Lorsque des détergents sans phosphate sont utilisés et que l'eau est calcaire, il est fréquent que des taches blanches apparaissent sur la vaisselle et les verres. Dans ce cas, ajoutez plus de détergent pour obtenir de meilleurs résultats. Les détergents sans chlore entraînent peu de blanchiment. Les taches résistantes et colorées ne seront pas complètement éliminées. Dans un tel cas, choisissez un programme avec une température plus élevée.

Détergents concentrés

Selon leur composition chimique, les détergents peuvent être divisés en deux catégories de base :

• les détergents alcalins traditionnels, avec des composants corrosifs ;
• les détergents concentrés faiblement alcalins, avec des enzymes naturelles.

Tablettes de détergent

Les tablettes de détergent des différentes marques se dissolvent à des vitesses diverses. C'est la raison pour laquelle certaines tablettes de détergent ne peuvent pas se dissoudre et libérer tout leur pouvoir nettoyant au cours des programmes courts. Veuillez donc utiliser des programmes longs si vous utilisez des tablettes de détergent, afin de vous assurer d'éliminer complètement les résidus de détergent.

Compartiment à détergent

Vous devez remplir à nouveau ce compartiment au début de chaque cycle de lavage, en suivant les instructions fournies dans le tableau des cycles de lavage. Notre lave-vaisselle utilise moins de détergent et de produit de rinçage qu'un lave-vaisselle classique. En règle générale, une seule cuillère à soupe de détergent suffit pour une charge normale. Une vaisselle très sale nécessitera davantage de détergent. Ajoutez toujours le détergent juste avant de démarrer le lave-vaisselle, sinon celui-ci deviendrait humide et ne se dissoudrait pas correctement.

Quantité de détergent à utiliser

ATTENTION

Le détergent pour lave-vaisselle est corrosif ! Veillez à le conserver hors de portée des enfants.

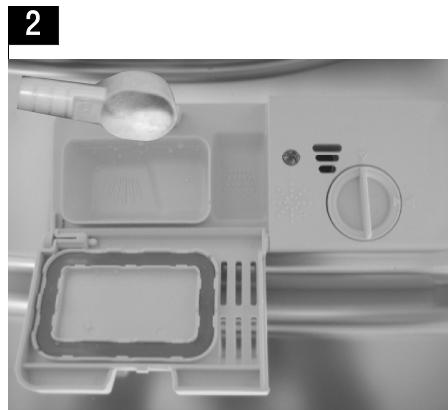

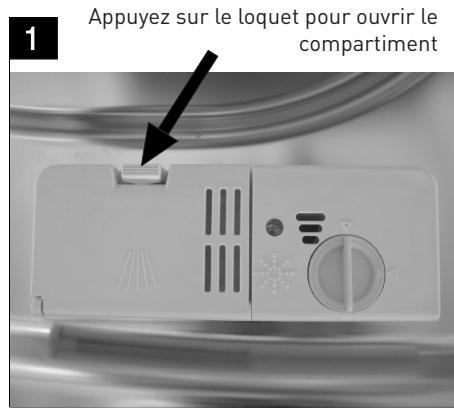

Remplissage du compartiment à détergent.

Remplissez le compartiment de détergent. Les marquages vous indiquent les doses nécessaires, comme le montre l'illustration sur la droite :

A. Pour le détergent principal B. Pour le détergent de prélavage

Veuillez respecter les recommandations de dosage et de conservation du fabricant, qui figurent sur l'emballage du détergent.

Fermez le couvercle et appuyez dessus jusqu'à ce que le loquet soit enclenché.

Si la vaisselle est très sale, ajoutez une dose supplémentaire de détergent dans le compartiment à détergent de prélavage. Ce détergent agira au cours de la phase de prélavage.

ATTENTION

• Vous trouverez des informations sur la quantité de détergent nécessaire par programme sur la dernière page de ce guide.
• Veuillez noter que, selon le degré de salissure et la durée spécifique de l'eau, il est possible que vous constatiez des différences.
• Merci de suivre les recommandations du fabricant indiquées sur l'emballage du détergent.
• Si le couvercle est fermé : appuyez sur le bouton de déverrouillage. Le couvercle s'ouvrira.
• Ajoutez toujours le détergent juste avant de démarrer chaque cycle de lavage. Utilisez toujours un détergent de marque dans votre lave-vaisselle.

Chargement des paniers du lave-vaisselle

Recommandations

Achetez des ustensiles qui portent la mention « Résiste au lave-vaisselle ». Utilisez un détergent doux qui ne va pas abîmer la vaisselle. Si nécessaire, renseignez-vous auprès des fabricants de détergent.

Pour les objets délicats, sélectionnez un programme avec une température aussi basse que possible. Pour éviter de les endommager, ne sortez pas les verres et les couverts du lave-vaisselle dès la fin du programme.

Possibilité de lavage au lave-vaisselle des couverts et de la vaisselle suivants

Ne conviennent pas

• Les couverts avec des manches en bois, en corne, en porcelaine ou en nacre
• Les articles en plastique qui ne résistent pas à la chaleur
• Les couverts anciens avec des parties collées qui ne résistent pas aux températures élevées, la vaisselle ou les couverts collés
• Les objets en étain ou en cuivre
• Les verres en cristal
• Les objets en acier susceptibles de rouiller
• Les plateaux en bois
• Les objets fabriqués à partir de fibres synthétiques

Conviennent de manière limitée

• Certains types de verres peuvent devenir ternes au bout d'un grand nombre de lavages
• Les objets en argent et en aluminium ont tendance à se décolorer au cours du lavage
• Les motifs vernis risquent de s'effacer s'ils sont fréquemment lavés en machine.

Précautions à prendre avant ou après le chargement des paniers du lave-vaisselle

Pour que votre lave-vaisselle donne un résultat optimal, suivez ces conseils de chargement. Les caractéristiques et l'aspect des paniers à vaisselle et à couverts peuvent varier selon les modèles.

Enlevez les éventuels gros restes de nourriture. Ramollissez les restes d'aliments brûlés présents dans les ustensiles de cuisson. Il n'est pas nécessaire de rincer la vaisselle sous l'eau courante.

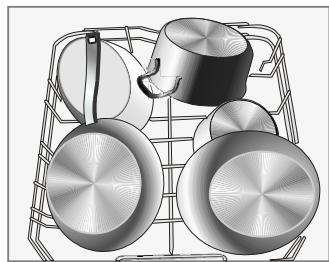

Placez les objets dans le lave-vaisselle de la manière suivante :

1. Les objets tels que les tasses, verres, ustensiles de cuisson, etc. doivent être orientés vers le bas.
2. Les objets incurvés ou comportant des renfoncements doivent être chargés en biais pour que l'eau puisse s'écouler.
3. Tous les ustensiles doivent être bien rangés, pour qu'ils ne risquent pas de basculer.
4. Tous les ustensiles doivent être placés de manière à ce que les bras de lavage puissent tourner librement au cours du lavage.

ATTENTION

Les très petits objets ne doivent pas être lavés au lave-vaisselle, car ils pourraient facilement tomber du panier.

ATTENTION

• Chargez les objets creux, comme les tasses, verres, casseroles, etc. avec l'ouverture vers le bas, pour que l'eau ne puisse pas s'y accumuler.
• La vaisselle et les couverts ne doivent pas être emboîtés les uns dans les autres, ni se couvrir les uns les autres.
• Pour éviter d'abîmer les verres, ceux-ci ne doivent pas se toucher.
• Chargez les grands objets qui sont les plus difficiles à nettoyer dans le panier inférieur. Le panier supérieur est conçu pour accueillir la vaisselle plus délicate et légère, comme les verres, les tasses à café ou à thé.
• Les couteaux à longue lame rangés à la verticale représentent un danger potentiel !
• Les couverts longs et/ou tranchants, tels que les couteaux à découvert, doivent être positionnés horizontalement dans le panier supérieur.
• Ne surchargez pas votre lave-vaisselle. Ceci est important pour obtenir de bons résultats et pour une consommation d'énergie raisonnable.

Déchargement de la vaisselle

Pour éviter que l'eau ne goutte depuis le panier supérieur sur le panier inférieur, nous vous recommandons de vider d'abord le panier inférieur, puis le panier supérieur.

Méthode de chargement de la vaisselle

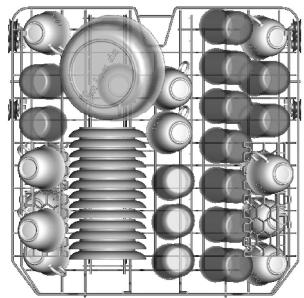

Chargement du panier supérieur

Le panier supérieur est conçu pour ranger la vaisselle plus délicate et légère, comme les verres, les soucoupes, les tasses à café ou à thé, ainsi que les assiettes, les petits bols et les plats peu profonds (à condition qu'ils ne soient pas trop sales). Positionnez la vaisselle et les ustensiles de cuisson de façon à ce qu'ils ne puissent pas être déplacés par le jet d'eau.

Chargement du panier inférieur

Nous vous suggérons de placer dans le panier inférieur les gros objets et les articles les plus difficiles à nettoyer : casseroles, poêles, couvercles, plats de service et saladiers, comme indiqué dans le schéma ci-dessous. Il est préférable de placer les plats de service et les couvercles sur le côté des paniers à vaisselle, afin d'éviter de bloquer la rotation du bras de lavage supérieur.

N'oubliez pas que :

• les casseroles, saladiers, etc. doivent toujours être placés avec l'ouverture vers le bas ;
• les ustensiles de cuisson profonds doivent être inclinés pour permettre à l'eau de s'écouler ;
• le panier inférieur comporte des tiges pliantes vous permettant d'y placer des ustensiles de cuisson de plus grande taille ou en plus grande quantité.

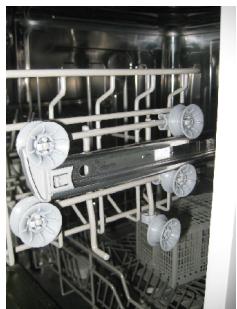

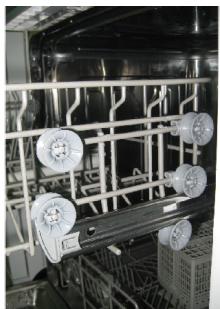

Réglage du panier supérieur

La hauteur du panier supérieur peut être réglée afin de libérer de la place pour de grands ustensiles dans le panier supérieur ou inférieur. Il suffit pour cela de placer les roues sur le rail en position haute ou basse. Les objets longs, les couteaux et les couverts de service ou à salade doivent être placés sur l'étagère pour qu'ils n'entravent pas la rotation des bras de lavage.

Position basse

Position haute Roues

Repliage des étagères à tasses

Pour faciliter le rangement des ustensiles de cuisson, les tiges peuvent être repliées, comme indiqué dans l'image de droite.

Tiges plates du panier inférieur

Pour faciliter le rangement des ustensiles de cuisson, les tiges peuvent être relevées, comme indiqué dans l'image de droite.

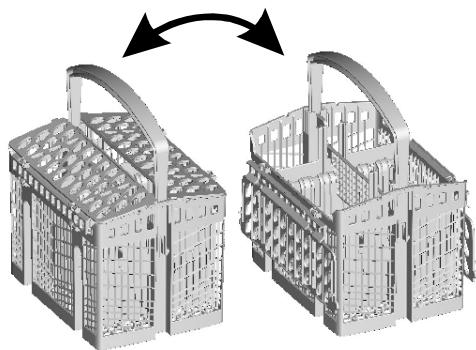

Panier à couverts

Les couverts doivent être placés dans le panier à couverts en les séparant et en les positionnant dans le sens adéquat. Assurez-vous que les ustensiles ne sont pas emboîtés les uns dans les autres, car cela pourrait nuire aux performances de votre appareil.

Pour un lavage optimal, placez l'argenterie dans le panier en vous assurant :

• que les couverts ne sont pas imbriqués;
• que l'argenterie est placée avec la face bombée vers le haut;
• que les ustensiles longs se trouvent au milieu.

Chargement des paniers conformément à la norme EN 50242

Panier supérieur

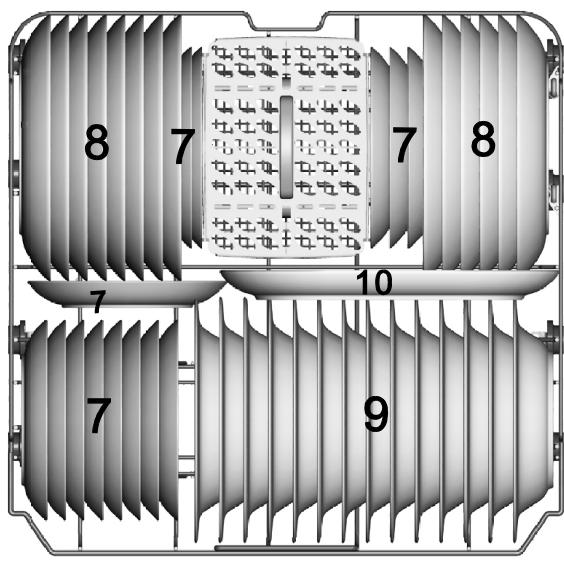

• Panier inférieur

Tasses

Soucoupes

Verres

Petits bols

Bols moyens

Grands saladiers

Assiettes à dessert

Grandes assiettes

Assiettes creuses

10

Plats ovales

REMARQUE

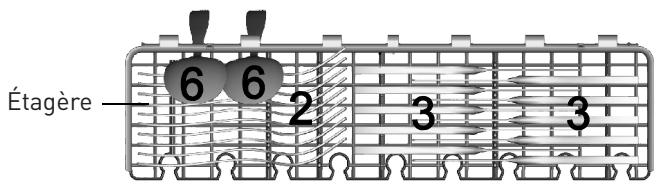

Placez les couverts légers sur l'étagère. Ils ne doivent pas peser plus de 1,5 kg au total.

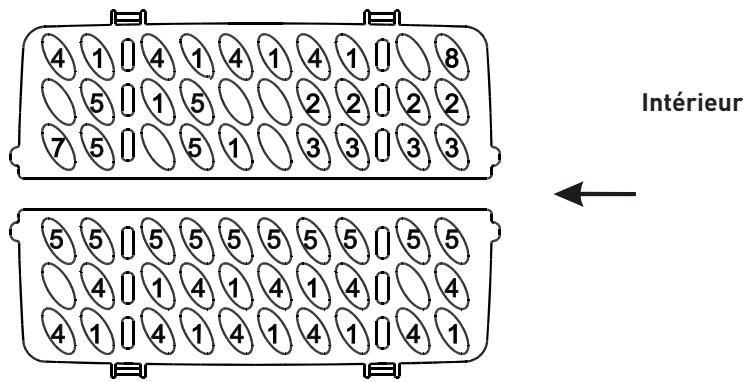

• Panier à couverts

1. Cuillères à soupe

1. Fourchettes

1. Couteaux

1. Cuillères à café

1. Cuillères à dessert
2. Cuillères de service
3. Fourchettes de service
4. Cuillères à sauce

Informations pour le test de comparabilité, conformément à la norme EN 50242

Capacité : 14 couverts

Position du panier supérieur : position basse

Programme : Éco

Réglage du produit de rinçage : 6

Réglage de l'adoucisseur d'eau : H3

Démarrage d'un programme de lavage Tableau des cycles de lavage

Programme	Informations sur lechioxdu cycle	Description ducycle	Détergent depré lavage/principal	Durée defonctionnement(min)	Énergie(kWh)	Eau(l)	Produitderinçage
Intensif	Pour la vaisselle la plus saleet les ustensiles de cuisson,assiettes,etc. normalementsales, avec des salissuressèches	Prélavage (50 °CLavage (60 °CRincâgeRincâgeRincâge(70 °CSéchage	5/30 g(ou 3 en 1)	175	1,6	17,5	★
Normal	Pour les objetsnormalement sales, commeles assiettes,verres etustensiles de cuissonlégèrement sales.	Prélavage (45 °CLavage (55 °CRincâgeRincâge(65 °CSéchage	5/30 g(ou 3 en 1)	185	1,3	13,5	★
Eco(*EN 50242)	Il s'agit du programmestandard, qui convientpour laver une vaisselsenormalement sale et offrele meilleur rendement entermes de consommationcombinée d'eau et d'énergiepour ce type de vaisselle.	Prélavage Lavage(45 °CRincâge(65 °CSéchage	5/30 g(ou 3 en 1)	195	0,93	10	★

Programme	Informations sur lechioxdu cycle	Description ducycle	Détergent depré lavage/principal	Durée defonctionnement(min)	Énergie(kWh)	Eau(l)	Produitderinçage
Verres	Pour les charges peu sales, comme les verres, le cristal et la porcelaine fine.	PrélavageLavage(40 °C)Rinçage(65 °C)Séchage	5/30 g(ou 3 en 1)	130	0,9	13	★
90 min	Pour les chargesnormalement salesnecessitant un lavagerapide.	Lavage(65 °C)RinçageRinçage(65 °C)Séchage	35 g(ou 3 en 1)	90	1,35	12,5	★
Rapide	Un programme plus court pour les charges peu sales qui ne nécessitant pas deséchéage.	Lavage(45 °C)Rinçage(50 °C)Rinçage(55 °C)	25 g	30	0,75	11
Trempage	Pour rincer la vaisselle quevous prévoyez de laver plus tard dans la journée.	Prélavage		15	0,02	4

*EN 50242 : ce programme correspond au cycle d'essai. Les informations pour le test de comparabilité conformément à la norme EN 50242 sont les suivantes : • Capacité : 14 couverts - Position du panier supérieur : roues supérieures sur les rails - Réglage du produit de rinçage : 6 - Consommation d'énergie en veille : 0,49 W et à l'arrêt : 0,45 W

Mise sous tension de l'appareil

Lancement d'un cycle de lavage

1. Sortez les paniers supérieur et inférieur, chargez la vaisselle, puis rentrez-les à nouveau. Il est recommandé de remplir d'abord le panier supérieur, puis le niveau supérieur (voir le chapitre intitulé « Chargement des paniers du lave-vaisselle »).
2. Versez le détergent (voir les chapitres consacrés au sel régénérant, au détergent et au produit de rinçage).
3. Branchez la fiche dans la prise de courant. Cet appareil fonctionne avec du 220-240 V CA / 50 Hz, et la spécification de la prise est de 10 A, 250 V CA. Assurez-vous que l'alimentation en eau est ouverte à pleine pression.
4. Fermez la porte de l'appareil, puis appuyez sur le bouton d'alimentation pour allumer la machine.
5. Après avoir appuyé sur le bouton des programmes, les programmes de lavage peuvent être modifiés dans l'ordre suivant :

Si un programme est sélectionné, le témoin correspondant s'allume. Appuyez ensuite sur le bouton ▶ et le lave-vaisselle démarrera.

ATTENTION

Si vous appuyez sur le bouton ▶ pour interrompre le programme en cours de lavage, le symbole ▶ sur l'écran LED arrête de clignoter et le lave-vaisselle émettra un signal sonore toutes les minutes, tant que vous n'aurez pas appuyé sur le bouton ▶ pour redémarrer.

Changement du programme

Principe :

• Un cycle en cours ne peut être modifié que s'il a commencé depuis peu. Si le cycle est plus avancé, il est possible que le détergent ait déjà été libéré et que l'appareil ait déjà évacué l'eau de lavage. Dans ce cas, le compartiment à détergent doit être rempli à nouveau (voir le chapitre intitulé « Remplissage du compartiment à détergent »).
• Appuyez sur le bouton ▶ pour interrompre le programme. Appuyez sur le bouton des programmes pendant plus de 3 secondes, puis réglez le cycle souhaité (voir le chapitre intitulé « Lancement d'un cycle de lavage »). L'écran LED indique l'état du lave-vaisselle :

a) Si l'écran LED indique « ---- » : Appareil en veille. b) Si l'écran LED indique « H:MM » et ne clignote pas : Appareil en pause. c) Si l'écran LED indique « H:MM » et clignote : Appareil en fonctionnement.

ATTENTION

Si vous ouvrez la porte au cours d'un cycle de lavage, la machine s'interrompra. L'écran LED arrêtera de clignoter et le signal sonore retentira toutes les minutes tant que vous n'aurez pas refermé la porte. Une fois la porte fermée, la machine se remettra à fonctionner au bout de 10 secondes.

Si votre modèle dispose d'une fonction de mémoire, votre appareil terminera le programme sélectionné après la coupure de courant.

Ajout de vaisselle oubliée

Vous pouvez ajouter de la vaisselle oubliée à tout moment avant l'ouverture du compartiment à détergent.

• Appuyez sur le bouton ▶ pour arrêter le programme. Ouvrez la porte.
• Ajoutez la vaisselle oubliée.
• Fermez la porte.
• Appuyez à nouveau sur le bouton ▶, et le lave-vaisselle reprendra le programme au bout de 10 secondes.

À la fin du cycle de lavage

À la fin du cycle de fonctionnement, l'avertisseur sonore du lave-vaisselle retentira pendant 8 secondes, puis s'arrêtera. Éteignez l'appareil à l'aide du bouton d'alimentation, fermez l'arrivée d'eau et ouvrez la porte du lave-vaisselle. Attendez quelques minutes avant de vider le lave-vaisselle, pour éviter de manipuler la vaisselle et les ustensiles pendant qu'ils sont encore chauds et qu'ils présentent plus de risque de se casser. Ils sécheront également mieux.

Éteignez l'appareil

Le programme n'est terminé que lorsque le témoin lumineux correspondant reste allumé, sans clignoter.

1. Éteignez le lave-vaisselle en appuyant sur le bouton d'alimentation.
2. Fermez le robinet d'eau !

- Faites attention en ouvrant la porte.

La vaisselle chaude est sensible aux chocs. Vous devez donc la laisser refroidir pendant environ 15 minutes avant de la sortir de l'appareil.

Ouvrez la porte du lave-vaisselle, laissez-la entrouverte et attendez quelques minutes avant de décharger la vaisselle. Elle sera ainsi plus froide et le séchage s'en trouvera amélioré.

Videz le lave-vaisselle.

Il est normal que l'intérieur du lave-vaisselle soit mouillé.

Videz d'abord le panier inférieur, puis le niveau supérieur. Cela évitera que l'eau ne goutte du panier supérieur sur la vaisselle dans le panier inférieur.

ATTENTION

Il est dangereux d'ouvrir la porte pendant le lavage, car l'eau chaude pourrait vous brûler.

Conseils de dépannage

Avant d'appeler un technicien

La consultation des tableaux sur les pages suivantes peut vous éviter d'avoir à appeler un technicien.

	Problèmes	Causes possibles	Solutions
Problèmes techniques	Le lave-vaisselle ne démarre pas	Le fusible a grillé ou le disjoncteur a été actionné	Remplacez le fusible ou réactivez le disjoncteur. Retirez tous autres apparils utilisant le même circuit que le lave-vaisselle.
		L'appareil n'est pas sous tension	Vérifiez que le lave-vaisselle est allumé et que sa porte est bien fermée. Assurez-vous que le cordon d'alimentation est correctement branché dans la prise murale.
		La pression d'eau est faible	Vérifiez que l'acciviée d'eau est correctement raccordée et que le robinet d'eau est ouvert.
		La porte du lave-vaisselle n'est pas fér m'é correctement	Veillez à bien fermer la porte en enclenchant le loquet.
	L'eau du lave-vaisselle n'est pas vidangée	Le tuyau de vidange est tordu	Vérifiez le tuyau de vidange.
		Le filtré est bouché	Contrôlez le préfiltre {voir le chapitre intitulé « Nettoyage du filtré »}.
		L'évier de la cuisine est bouché	Vérifiez si l'évier de la cuisine se vide correctement. Si l'évier de la cuisine est bouché, vous aurez besoin d'un plombier plutôt que d'un réparateur de lave-vaisselle.

	Problèmes	Causes possibles	Solutions
Problèmes généraux	Présence de mousse dans la cuve	Détergent inadapté	Utilisez uniquement un détergent spécifique pour lave-vaisselle pour éviter la formation de mousse. Si cela se produit, ouvrez le lave-vaisselle et laissez la mousse s'evaporer. Versez 4 litres d'eau froide dans la cuve. Fermez et verrouillez le lave-vaisselle, puis selectionnez n'importe quel cycle. Le lave-vaisselle commercera par évacuer l'eau. Ouvrez la porte une fois que l'appareil aura fini de vidanger et vérifiez si la mousse a disparu. Répétez l'opération si nécessaire.
		Produit de rincegar renversé	Essuyez tous jours immédiatement tout produit de rincegar renversé
	L'intérieur de la cuve est taché	Utilisation d'un détergent contenant du colorant	Assurez-vous d'utiliser un détergent sans colorant.
	Film blanc sur la surface intérieure	Minéaux présents dans l'eau calcaire	Pour nettoyer l'intérieur de l'appareil, utilisez une éponge humide avec du détergent pour lave-vaisselle et portez des gants en caoutchouc. N'utilise jamais un autre produit de nettoyage que du détergent pour lave-vaisselle, pour éviter le risque de formation de mousse.
Problèmes généraux	Taches de rouille sur les couverts	Les objets concernés ne résistant pas à la corrosion.
		Vous n'avez pas dé m arré de programme juste après l'avout de sel régénérant. Du sel s'est retrouvé dans le cycle de lavage.	Lancez toujours le programme de lavage rapide sans vaisselle dans l'appareil et sans seLECTIONner la fonction Turbo (le cas échéant), après avoir ajouté du sel régénérant.
		Le couvercle de l'adoucisseur d'eau est mal fixé	Contrôlez le couvercle. Assurez-vous qu'il est bien fixé.
Bruits	Bruits de chocs provenant de la cuve	Un bras de lavage tape contre un objet dans un panier	Arrêtez le programme et réorganisez les objets qui entravent le bras de lavage.
	Bruits de cliquetis provenant de la cuve	De la vaisselle rouge dans la cuve	Interrompez le programme et réorganisez la vaisselle.
	Bruits de chocs provenant des conduites d'eau	Ceci peut être lié à l'installation sur place ou au diamètre des tuyaux.	Ceci est sans influence sur les fonctionnalités du lave-vaisselle. En cas de doute, contactez un plombier qualifié.
Lavage insuffisant	La vaiselle n'est pas propre	La vaiselle n'a pas eté chargée correctement.	Voir les consignes dans le chapitre « Chargement des paniers du lave-vaiselle ».
		Le programme n' était pas suffisamment puissant.	Sélectionnez un programme plus intensif. Consultez le « Tableau des cycles de lavage ».
		Une quantité insuffisante de détergent a été libérée.	Utilisez plus de détergent, ou changez-en.
		Des objetsBloquent le passage des bras de lavage.	Réorganisez les objets pour que les bras de lavage puissant tournier librement.
		Le groupe filtreet au fond de la cuve n'est pas propre ou n'est pas correctement inséré. Ceci peut bloquer les jets des bras de lavage.	Nettoyez et/ou insérez correctement le groupe filtreet. Nettoyez les jets des bras de lavage. Consultez le chapitre « Nettoyage des bras de lavage ».
	Verres troubles	Combinaison d'une eau douce et d'une trop grande quantité de détergent	Utilisez moins de détergent si votre eau est douce et sélectionnez un des cycles les plus courts pour laver les verres.
	Marques noires ou grises sur la vaiselle	Des ustensiles en aluminium ont frotte contre la vaiselle.	Utilisez un nettoyant légèrement abrasif pour éliminer ces traces.
	Il reste du détergent dans les comportiments	La vaisellebloque les comportiments à détergent	Chargez la vaiselle correctement.
Séchage insuffisant	La vaisse ne s'est pas	Chargement incorrect	Chargez le lave-vaiselle de la manière indiquée dans ce guide.
		Quantité insuffisante de produit de rinceage	Augmentez la quantité de produit de rinceage/ replissez à nouveau le组成部分 correspondant.
		La vaisse a été sortie tropôt.	Videz d'abord le panier inférieur, puis le niveau supérieur. Cela évitera que l'eau ne goutte du panier supérieur sur la vaisse dans le panier inférieur.
		Mauvais programme sélectionné	Pour les programmes courts, la température de lavage est plus BASSE. Ceci diminué également les performances de lavage. Choisissez un programme avec une durée de lavage longue.
		Utilisation de couverts avec un revêtement de mauvaise qualité	L'évacuation de l'eau est plus difficile avec ces objets. Les couverts ou la vaisse de ce type ne doivent pas être passés au lave-vaiselle.

Codes d'erreur

En cas de dysfonctionnement, l'appareil affiche des codes d'erreur pour vous avertir :

	Codes	Signification	Causes possibles
E1		Temps de replissage plus long	Les robinets ne sont pas ouverts, l'arrivée d'eau est obstruée ou la pression d'eau est trop faible.
E4		Débordement	Un élément du lave-vaisselle fuit.
E8		Problème d'orientation de la vanne de distribution	Circuit ouvert ou vanne de distribution défectueuse

ATTENTION

En cas de débordement, coupez l'arrivée d'eau principale avant d'appeler un technicien.

Si de l'eau se trouve au fond de la cuve en raison d'un trop-plein ou d'une petite fuite, cette eau doit être retirée avant de redémarrer le lave-vaisselle.

Nettoyage et entretien

Système de filtration

Le filtre permet d'éviter que de gros restes de nourriture ou d'autres objets ne pénètrent dans la pompe. Les résidus risqueraient de bloquer le filtre. Si c'est le cas, ils doivent être retirés. Le système de filtration se compose d'un préfiltre, d'un filtre plat (principal) et d'un microfiltre (filtre fin).

1. Filtre principal

La nourriture et les particules de saleté emprisonnées dans ce filtre sont pulvérisées par un jet spécial sur le bras de lavage inférieur, puis évacuées vers les canalisations.

2. Préfiltre

Les plus gros éléments, comme des morceaux d'os ou de verre qui risqueraient de boucher les canalisations, sont emprisonnés dans le préfiltre. Pour retirer les objets retenus par le filtre, exercez une légère pression sur le haut du filtre et sortez-le.

3. Filtre fin

Ce filtre retient les restes de nourriture et la saleté dans la cuve de décantation et les empêche de se déposer sur la vaisselle au cours du cycle de lavage.

Groupe contrôle

Le filtre élimine efficacement les particules de nourriture de l'eau de lavage, permettant à celle-ci d'être recyclée au cours du cycle. Pour un résultat optimal, le filtre doit être nettoyé régulièrement. Il

est donc conseillé de retirer les plus grosses particules de nourriture emprisonnées dans le filtre après chaque cycle de lavage, en rinçant le filtre semi-circulaire et le godet sous l'eau courante. Pour sortir le groupe filtre, tirez la poignée du godet vers le haut.

ATTENTION

Le lave-vaisselle ne doit jamais être utilisé sans les filtres.

Si le filtre n'est pas remis en place correctement, cela risque de nuire aux performances de l'appareil et d'endommager le lave-vaisselle et les ustensiles.

1

Ouvert

2

Étape 1 : tournez le filtre dans le sens inverse des aiguilles d'une montre.

Étape 2 : soulevez le groupe filtre.

ATTENTION

En suivant les étapes 1 et 2 de cette procédure, vous sortirez le système de filtration ; pour le réinstaller, suivez d'abord l'étape 2 puis l'étape 1.

Remarques :

• Vérifiez que les filtres ne sont pas obstrués après chaque utilisation de votre lave-vaisselle.
• Dévissez le préfiltre pour pouvoir sortir le système de filtration. Retirez tous les restes de nourriture et nettoyez les filtres sous l'eau courante.

ATTENTION

Ne cognez pas les filtres lorsque vous les nettoyez. Vous risqueriez de les tordre, ce qui nuirait aux performances de votre lave-vaisselle.

ATTENTION

L'ensemble du groupe filtre doit être nettoyé une fois par semaine.

Nettoyage du filtre

Pour nettoyer le préfiltre et le filtre fin, utilisez une brosse de nettoyage. Remontez les parties du filtre de la manière indiquée dans les schémas de la page précédente, puis réinsérez le groupe filtre dans le lave-vaisselle, en le positionnant dans son emplacement et en appuyant vers le bas.

Entretien du lave-vaisselle

Le panneau de commande peut être nettoyé en utilisant un chiffon légèrement humidifié. Après l'avoir nettoyé, assurez-vous de le sécher complètement.

Pour l'extérieur de l'appareil, utilisez une bonne cire à polir.

N'utilisez jamais d'objets pointus, de tampons abrasifs ou de nettoyants agressifs sur une quelconque partie du lave-vaisselle.

Nettoyage de la porte

Pour nettoyer le contour de la porte, utilisez uniquement un chiffon doux humidifié

avec de l'eau chaude. Pour éviter toute détérioration d'eau dans le dispositif de verrouillage de la porte et les composants électriques, n'utilisez jamais de spray nettoyant, quel qu'il soit.

ATTENTION

Ne nettoyez jamais le panneau de la porte avec un spray nettoyant, car cela risquerait d'endommager le dispositif de verrouillage de la porte et les composants électriques.

ATTENTION

N'utilisez pas d'agents abrasifs ni certains types de papier essuie-tout, car ils pourraient rayer la surface en acier inoxydable ou y laisser des taches.

Protection contre le gel

L'hiver, vous devez prendre des mesures de protection contre le gel pour votre lave-vaisselle. Après chaque cycle de lavage, veuillez suivre la procédure ci-après :

1. Coupez l'alimentation électrique du lave-vaisselle.
2. Fermez l'arrivée d'eau et débranchez le tuyau d'arrivée d'eau du robinet d'eau.
3. Vidangez l'eau du tuyau d'arrivée et du robinet (utilisez un seau pour récupérer l'eau).
4. Rebranchez le tuyau d'arrivée d'eau sur le robinet.
5. Retirez le filtre au fond de la cuve et utilisez une éponge pour absorber l'eau dans la cuve de décantation.

ATTENTION

Si votre lave-vaisselle ne fonctionne pas en raison de la présence d'eau gelée, veuillez contacter un réparateur professionnel.

Nettoyage des bras de lavage. Vous devez nettoyer régulièrement les bras de lavage pour éviter que les substances chimiques contenues dans l'eau calcaire n'obstruent les jets et les roulements des bras de lavage.

Pour retirer le bras de lavage supérieur, tenez l'écrou et tournez le bras dans le sens des aiguilles d'une montre pour l'enlever.

Pour sortir le bras de lavage inférieur, tirez-le vers le haut.

Lavez les bras de lavage à l'eau tiède savonneuse et utilisez une brosse douce pour nettoyer les jets. Remettez-les en place après les avoir bien rincés.

Comment conserver votre lave-vaisselle en bon état ?

- Après chaque lavage

Après chaque lavage, fermez l'arrivée d'eau de l'appareil et laissez la porte entrouverte pour que l'humidité et les odeurs ne restent pas à l'intérieur.

• Débranchement de la prise : avant toute opération de nettoyage ou d'entretien, débranchez toujours la fiche de la prise.

- Pas de nettoyage avec des solvants ni des substances abrasives

Pour nettoyer l'extérieur et les pièces en caoutchouc du lave-vaisselle, n'utilisez pas de solvants ni de produits de nettoyage abrasifs. Utilisez uniquement un chiffon avec de l'eau tiède savonneuse. Pour retirer des taches ou salissures de la surface intérieure, servez-vous d'un chiffon humidifié avec de l'eau et un peu de vinaigre, ou d'un produit de nettoyage conçu spécialement pour les lave-vaisselle.

Lorsque vous n'allez pas l'utiliser pendant longtemps : il est recommandé de lancer un cycle de lavage à vide, puis de débrancher la fiche de la prise, de fermer l'arrivée

d'eau et de laisser la porte de l'appareil entrouverte. Ceci contribuera à ce que les joints de porte durent plus longtemps et évitera la formation d'odeurs à l'intérieur de l'appareil.

• Déplacement de l'appareil : si vous devez déplacer l'appareil, essayez de le conserver en position verticale. Si cela est indispensable, vous pouvez le coucher sur le dos.

- Joints

L'un des facteurs contribuant à la formation d'odeurs dans le lave-vaisselle est la présence de restes de nourriture coincés dans les joints. Un nettoyage régulier avec une éponge humide permet d'éviter que cela ne survienne.

Mise au rebut de votre ancien appareil

COLLECTE SÉLECTIVE DES DÉCHETS ÉLECTRIQUES ET ÉLECTRONIQUES

Cet appareil porte le symbole DEEE (Déchet d'Équipement Électrique et Électronique) signifiant qu'en fin de vie, il ne doit pas être jeté aux déchets ménagers, mais déposé au centre de tri de la localité. La valorisation des déchets permet de contribuer à préserver notre environnement.

PROTECTION DE L'ENVIRONNEMENT - DIRECTIVE 2012/19/EU

Afin de préserver notre environnement et notre santé, l'élimination en fin de vie des appareils électriques et électroniques doit se faire selon des règles bien précises et nécessite l'implication de chacun, qu'il soit fournisseur ou utilisateur.

C'est pour cette raison que votre appareil, comme le signale le symbole apposé sur sa plaque signalétique ou sur son emballage, ne doit en aucun cas être jeté dans une poubelle publique ou privée destinée aux ordures ménagères. L'utilisateur a le droit de déposer l'appareil dans un lieu public de collecte procédant à un tri sélectif des déchets pour être recyclé ou réutilisé pour d'autres applications, conformément à la directive.

• Éliminez les matériaux d'emballage du lave-vaisselle de manière appropriée.
• Tous les matériaux d'emballage peuvent être recyclés.
• Les pièces en plastique sont identifiées à l'aide des abréviations internationales standard :

PE - pour le polyéthylène (par exemple, les feuilles de matériel d'emballage) ;

PS - pour le polystyrène (par exemple, les matériaux de rembourrage)

POM - pour le polyoxyméthylène (par exemple, les attaches en plastique)

PP - pour le polypropylène (par exemple, l'entonnoir pour le sel) ;

ABS - pour l'acrylonitrile-butadiène-styrène (par exemple, le panneau de commande).

• Les matériaux d'emballage peuvent être dangereux pour les enfants ! Pour la mise au rebut de l'emballage et de l'appareil, veuillez vous rendre dans un centre de recyclage. Dans ce cas, coupez le cordon d'alimentation et bloquez la porte pour qu'elle reste fermée.
• Les emballages en carton sont fabriqués à partir de papier recyclé et doivent être collectés avec les déchets de papier pour être recyclés.
• En veillant à la mise au rebut de cet appareil, vous contribuerez à éviter des conséquences potentiellement néfastes pour l'environnement et la santé humaine en cas de traitement des déchets inapproprié.

Pour obtenir des informations plus détaillées sur le recyclage de ce produit, veuillez contacter notre mairie et votre service de gestion des déchets ménagers.

Nos emballages peuvent faire l'objet d'une consigne de tri.

Pour en savoir plus : www.consignesdetri.fr

Merci !

Ce produit est garanti pour une période de 2 ans à partir de la date d'achat*, contre toute défaillance résultant d'un vice de fabrication ou de matériel. Cette garantie ne couvre pas les vices ou les dommages résultant d'une mauvaise installation, d'une utilisation incorrecte ou de l'usure anormale du produit.

*sur présentation du ticket de caisse.

Conditions de garantie

NL
