HC 60 D305 W TER - Hotte aspirante VALBERG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte de cuisine (aspirante ou recyclage)
Marque	VALBERG
Modèle	HC 60 D305 W TER
Largeur	60 cm
Couleur	Blanc
Alimentation	220-240 V ~ 50 Hz
Classe d'efficacité énergétique	E
Débit d'air (min - max)	150 m³/h - 305 m³/h
Niveau sonore maximal	70 dB(A)
Nombre de vitesses	3 vitesses + arrêt
Type de commande	Boutons mécaniques
Éclairage	2 lampes (incandescentes 40W E14 ou halogènes 28W E14)
Filtre anti-graisse	Lavable (tous les 2 mois)
Filtre à charbon	Remplacement tous les 4 mois (non fourni)
Distance minimale de la plaque de cuisson	65 cm (au-dessus d'un appareil à gaz)
Installation	Murale ou sous meuble
Garantie	2 ans
Matériau	Acier laqué blanc

FOIRE AUX QUESTIONS - HC 60 D305 W TER VALBERG

Comment installer la hotte VALBERG HC 60 D305 W TER ?

L'installation peut être réalisée sous un meuble haut ou au mur. Percez 4 trous selon les schémas fournis, fixez la hotte avec des vis adaptées au type de paroi. Pour une installation au-dessus d'une cuisinière à gaz, respectez une distance minimale de 65 cm entre la plaque et la partie la plus basse de la hotte.

Comment nettoyer les filtres anti-graisse ?

Les filtres anti-graisse doivent être lavés tous les 2 mois. Vous pouvez les laver à la main avec un détergent liquide neutre non abrasif, ou au lave-vaisselle à basse température et en cycle court. Séchez-les bien avant de les remettre en place.

Quand faut-il remplacer les filtres à charbon ?

Les filtres à charbon actif non régénérables doivent être remplacés tous les 4 mois. La fréquence dépend de l'utilisation et du type de cuisine. Ils ne se lavent pas.

Comment passer du mode évacuation au mode recyclage ?

Pour utiliser la hotte en recyclage, installez d'abord des filtres à charbon (non fournis) en les clipsant dans le groupe d'aspiration. Fermez l'orifice d'évacuation d'air à l'aide du bouchon fourni, puis retirez le déflecteur d'air et replacez-le dans son logement. Suivez les schémas de la notice.

Quelles ampoules utiliser pour l'éclairage ?

Utilisez des ampoules de type incandescentes E14 40W ou halogènes E14 28W, de forme tubulaire ou à culot standard. Ne dépassez pas la puissance indiquée.

La hotte ne s'allume pas, que faire ?

Vérifiez d'abord que la hotte est correctement branchée et que la prise secteur est sous tension. Assurez-vous que les lampes sont bien vissées. Vérifiez aussi le fusible de la prise (3 A). Si le problème persiste, contactez un professionnel.

Comment régler les vitesses de la hotte ?

Utilisez les boutons mécaniques : la touche ECLAIRAGE pour la lumière, OFF pour arrêter, et les touches 1ère, 2ème, 3ème vitesse pour choisir la puissance d'extraction adaptée à l'intensité de cuisson.

Pourquoi la hotte fait-elle du bruit ?

Un bruit anormal peut provenir de filtres encrassés, d'une installation instable ou d'un conduit d'évacuation obstrué. Nettoyez les filtres anti-graisse et vérifiez que tous les éléments sont bien fixés. Le bruit normal en vitesse maximale est d'environ 70 dB.

Puis-je utiliser la hotte sans filtre à charbon ?

Oui, si vous utilisez la hotte en mode évacuation (air rejeté à l'extérieur), vous n'avez pas besoin de filtre à charbon. En revanche, en mode recyclage (air renvoyé dans la pièce), le filtre à charbon est indispensable pour purifier l'air.

Comment démonter la grille pour accéder aux filtres ?

Pour retirer la grille métallique, appuyez sur les deux touches latérales (B) et tirez vers le bas. Vous pouvez alors accéder aux filtres anti-graisse et aux filtres à charbon. Pour les panneaux en aluminium, tirez simplement sur la poignée (A).

MODE D'EMPLOI HC 60 D305 W TER VALBERG

Merci d'avoir choisi ce produit VALBERG. Choisis, testés et recommandés par ELECTRO DEPOT, les produits de la marque VALBERG sont synonymes d'utilisation simple, de performances fiables et de qualité irréprochable. Grâce à cet appareil, vous savez que chaque utilisation vous apportera satisfaction.

Bienvenue chez ELECTRO DEPOT.

Consultez notre site Internet : www.electrodepot.fr

ELECTRO DEPOT

Avant d'utiliser l'appareil

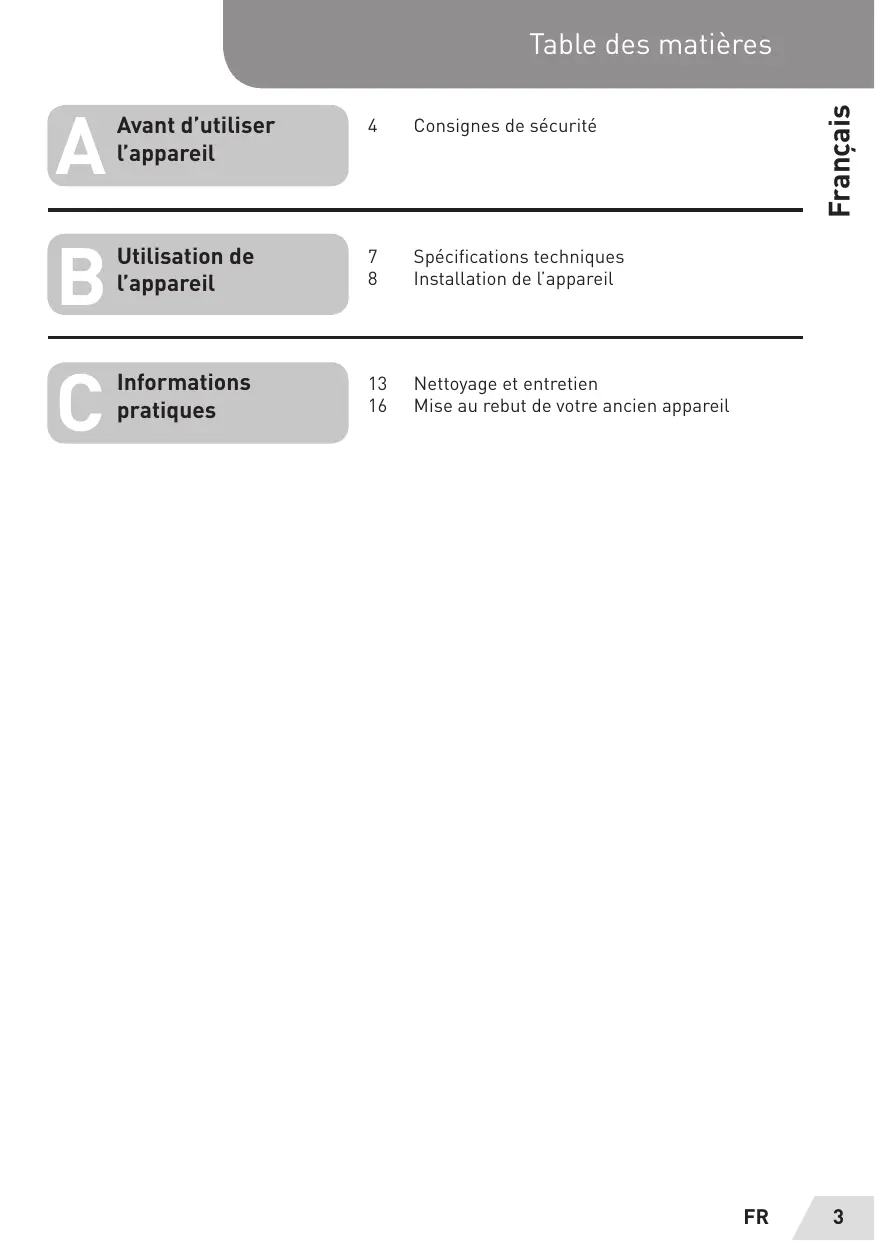

4 Consignes de sécurité

Utilisation de l'appareil

7 Spécifications techniques 8 Installation de l'appareil

Informations pratiques

13 Nettoyage et entretien 16 Mise au rebut de votre ancien appareil

Veuillez lire attentivement le contenu de ce guide d'utilisation, car il vous fournit des indications importantes pour une installation, une utilisation et un entretien en toute sécurité. Conservez-le afin de pouvoir le consulter ultérieurement. Cet appareil a été conçu pour être utilisé en mode aspiration (évacuation de l'air à l'extérieur - Fig. 1A), en mode filtrant (retour de l'air à l'intérieur - Fig. 1B) ou avec un moteur externe (Fig. 1C).

Consignes de sécurité

Attention : si vous utilisez simultanément la hotte à évacuation avec un brûleur ou une cheminée alimenté par une énergie autre que l'électricité dans la même pièce, vous risquez de créer un problème « d'inversion de flux ». Dans ce cas, la hotte aspire l'air nécessaire à leur combustion. La dépression dans la pièce ne doit pas dépasser les 4 Pa (4x10⁻⁵ bars). Pour un fonctionnement en toute sécurité, n'oubliez pas de prévoir une ventilation suffisante de la pièce. Pour l'évacuation vers l'extérieur, veuillez vous référer aux dispositions en vigueur dans votre pays.

Avant de brancher la hotte au réseau d'alimentation électrique :

• Lisez les données figurant sur la plaque signalétique (à l'intérieur de la hotte) pour vérifier si le voltage et la puissance correspondent à ceux du réseau. Vérifiez également si la prise est adaptée.
• En cas de doute, contactez un électricien qualifié.

Si le câble d'alimentation est endommagé, il faut le remplacer par un autre câble ou par un ensemble prévu à cet effet, que vous pouvez commander auprès du fabricant ou d'un service d'assistance technique.

• Raccordez le dispositif au secteur à l'aide d'une prise équipée d'un fusible de 3 A ou aux deux fils du diphasé protégés par un fusible de 3 A.

ATTENTION

Dans certaines circonstances, les appareils électroménagers peuvent être dangereux.

• N'essayez pas de contrôler l'état des filtres lorsque la hotte est en marche.
• Ne touchez jamais les lampes et les zones adjacentes pendant et juste après une utilisation prolongée de l'éclairage.
• Il est absolument interdit de faire flamber quoi que ce soit sous la hotte.
• Évitez les flammes nues, elles sont dangereuses pour les filtres et risquent de déclencher un incendie.
• Surveillez constamment la friture pour éviter que

de l'huile surchauffée ne prenne feu.

• Avant de procéder à toute opération d'entretien, coupez l'alimentation électrique de la hotte.
• Cet appareil ne peut pas être utilisé par des enfants ou par des personnes nécessitant une surveillance. Veillez à ce que les enfants ne jouent pas avec l'appareil.
• Lorsque la hotte est utilisée en présence d'appareils utilisant du gaz ou d'autres combustibles, la pièce doit être correctement ventilée.
• Si le nettoyage n'est pas réalisé conformément aux instructions, un incendie risque de se déclarer.
• Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement

surveillé(e)s ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien par l'usager ne doit pas être effectués par des enfants sans surveillance.

• Une ventilation ajustée de la pièce devra être apportée quand la hotte est utilisée en même temps que des appareils utilisant du gaz ou autres combustibles.
• L'air ne doit pas être déchargé dans un conduit utilisé pour l'épuisement de vapeur d'appareils à gaz ou autres combustibles.
• La distance minimale entre la surface de support des éléments de cuisson sur le fourneau et la plus basse de la hotte (quand la hotte est localisée au-dessus

d'un appareil à gaz) devra être de plus de 65 cm. Si les instructions d'installation pour un fourneau à gaz spécifient une plus grande distance, cela doit être pris en compte. La distance de 65 cm peut être réduite pour les fourneaux à parties non combustibles et des pièces fonctionnant à une très basse tension, prévoyant que ces pièces ne donnent pas accès aux parties actives, si déformés). - Les règlements concernant le déchargement de l'air devront être suivis.

Attention : Les parties accessibles peuvent être chaudes lorsque l'appareil est utilisé avec des appareils de cuisine.

		949845 949847 949848
a	nom du fournisseur ou marque ;	VALBERG
b	référence du modele établie par le fournisseur	HC 60 D 305 W TER
c	arrondie à la première décimale	108.7
d	classe d'efficacité energétique du modele	E
e	efficacité fluidodymanique (FDEhotte) arrondie à la première décimale	10,1
f	classe d'efficacité fluidodynamique du modele	E
g	efficacité lumineuse (LEhotte)	1,7
h	classe d'efficacité lumineuse du modele	G
i	efficacité de filtration des graisses
j	classe d'efficacité de filtration des graisses du modele	D
k	débit d'air (en m3/h arrondi à l'entier le plus proche) à la vitesse minimale et maximaile en fonctionnement normal,mode intensif ou «boost» exclu	150 m³/h ; MAX : 305 m
l	le cas échéant, le débit d'air (en m3/h arrondi à l'entier le plus proche) en mode intensif ou «boost»;	-
m	émissions acoustiques de l'air pondérées de la valeur A (en dB arrondis à l'entier le plus proche), à la vitesse minimale et maximaile disponible en fonctionnement normal proche)	70
n	en mode intensif ou «boost»	-
o	le cas échéant, la consommation d'énergie en mode «arrêt», (Po), en watts, arrondie à la deuxième décimale	0
p	le cas échéant, la consommation d'énergie en mode «veille», (Ps), en watts, arrondie à la第二种 décimale	-

Installation de l'appareil

Fig. 1

CM	D
50	458
55	508
60	558
70	658
80	758
90	858
CM	E
50	408
55	458
60	508
70	608
80	708
90	808

Fig. 2

Fig. 3

Fig. 4 Fig. 5

Fig. 6 Fig. 7

Fig. 8 Fig. 9

Fig. 10

Fig. 11

Fig. 12

Fig. 13

Fig. 14

Lampe tubulaire à incandescence ø 25 mm - L85 - E14 - 40 W

Ampoule halogène ø 53 mm - E14 - 28 W

• Le montage et les branchements électriques doivent être effectués par du personnel qualifié.
• Mettez des gants de protection avant de procéder aux opérations de montage.

Branchements électriques :

• L'appareil est construit en classe II et ne nécessite aucun câble connecté avec la prise de terre. La prise de courant doit demeurer accessible après l'installation de l'appareil. Si l'appareil est équipé d'un cordon dépourvu de fiche, un interrupteur omnipolaire ayant une distance d'ouverture des contacts d'au moins 3 mm, à la charge et conforme aux réglementations applicables en la matière, doit être intercalé entre le secteur et l'appareil.

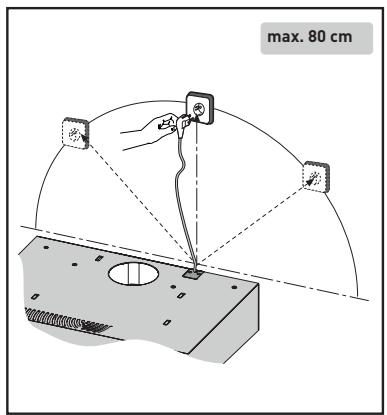

• La connexion avec le réseau électrique doit être réalisée comme suit :

MARRON = L (ligne)

BLEU = N (neutre).

• La distance minimale entre les récipients de cuisson posés sur le dispositif de cuisson et la partie la plus basse de la hotte doit être d'au moins 65 cm. S'il est nécessaire d'utiliser un tuyau de connexion composé de deux parties ou davantage, la partie supérieure doit se placer à l'extérieur de

la partie inférieure. Ne reliez pas le tuyau d'évacuation de la hotte à un conduit dans lequel circule de l'air chaud ou employé pour évacuer les fumées d'appareils alimentés par une énergie autre qu'électrique.

• S'il s'agit d'une hotte aspirante, il est nécessaire de prévoir une ouverture pour l'évacuation de l'air.
• Nous conseillons d'utiliser un tuyau d'évacuation de l'air de même diamètre que l'orifice de sortie de l'air. L'utilisation d'une réduction pourrait diminuer les performances du produit et augmenter le niveau sonore.

ATTENTION

Si les lampes ne s'allument pas, assurez-vous qu'elles sont correctement vissées.

Installation :

Avant de procéder aux opérations de montage (suivant le modèle que vous avez acheté), nous vous conseillons de retirer la grille comme illustré à la Fig. 9 ou les panneaux en aluminium comme illustré à la Fig. 10, pour manipuler l'appareil plus aisément.

• Cet appareil peut être monté de deux façons différentes :

1. Fixation de la hotte sous un meuble haut (Fig. 2) :

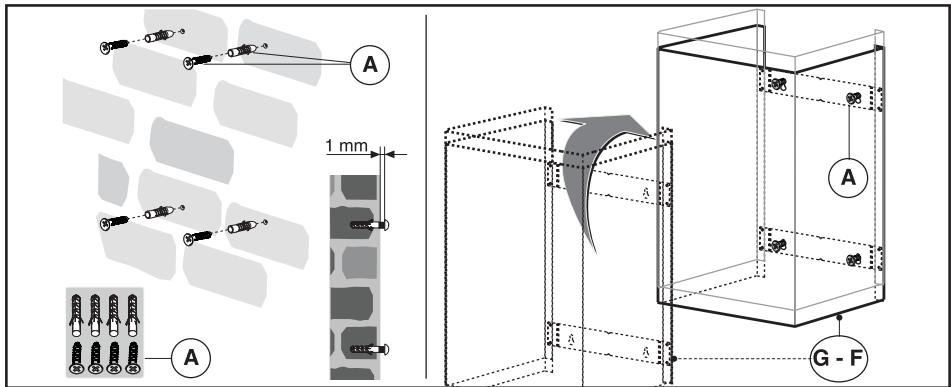

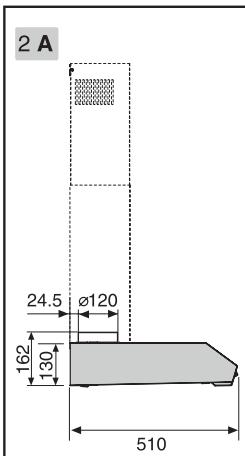

• Percez 4 trous sur le meuble haut suivant les indications des figures 2 A-2 C.
• Placez la hotte sous le meuble haut et fixez-la à l'aide de 4 vis (non fournies) adaptées au type de meuble.

2. Fixation murale de la hotte (Fig. 2) :

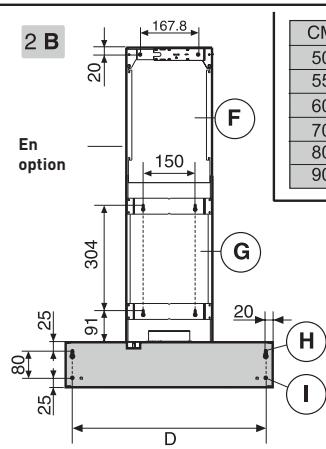

• Percez 4 trous suivant les indications des figures 2 A-2 B.
• Accrochez la hotte au mur, en utilisant les 2 trous H, alignez-la à l'horizontale et fixez-la définitivement au mur en utilisant les deux trous de sécurité I (Fig. 2B).

En cas de montage différent, utilisez des vis et des chevilles à expansion adaptées au type de mur (par exemple, béton armé, placoplâtre, etc.). Si les vis et les chevilles sont fournies avec l'appareil, assurez-vous qu'elles sont adaptées au type de paroi sur laquelle la hotte sera fixée.

Montage des cheminées décoratives (en option) :

• En option, ce modèle de hotte peut être équipé de cheminées décoratives que vous pouvez commander auprès de votre vendeur.
• Préparez l'alimentation électrique à l'intérieur de l'espace prévu pour la cheminée décorative.
• En cas d'installation de l'appareil en version évacuation ou avec moteur extérieur, il faut prévoir un orifice d'évacuation de l'air (Fig. 1A - 1C).

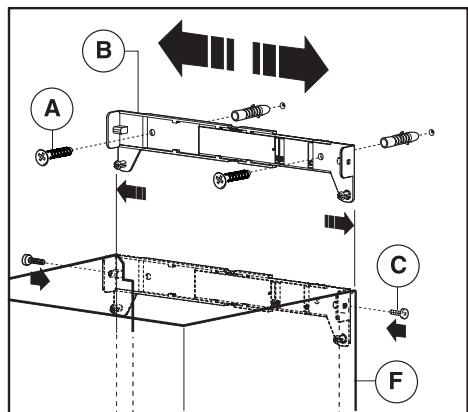

• Réglez la largeur de l'étrier de support de la cheminée supérieure (Fig. 3). Ensuite, fixez-le au mur, en position axiale par rapport à votre hotte, à l'aide des vis A (Fig. 3) et en respectant la distance à partir du plafond indiquée (Fig. 2B). Reliez le tuyau flexible (non fourni) à la bride D (Fig. 1A).
• Emboîtez le raccord supérieur F dans le raccord inférieur G et accrochez les cheminées décoratives au mur, comme illustré à la Fig. 4.

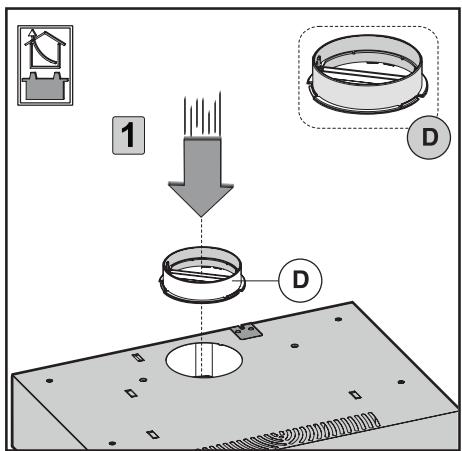

• Reliez le tuyau flexible à l'orifice d'évacuation de l'air préparé au préalable (seulement en version évacuation ou avec moteur extérieur).
• Deboîtez le raccord supérieur F jusqu'à l'étrier et fixez-le à l'aide des vis C (Fig. 3).
• Pour les opérations de montage, utilisez des vis et des chevilles expansives adaptées

à la nature du mur (béton armé ou en placoplâtre, etc.).

• Si les vis et les chevilles sont fournies avec l'appareil, assurez-vous qu'elles soient bien adaptées à la nature du mur qui supportera la hotte.

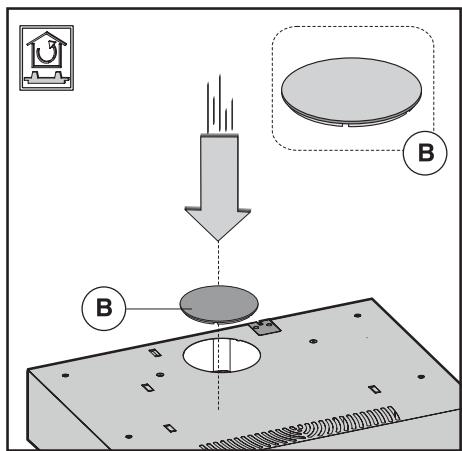

• La hotte a été préparée pour le type de fonctionnement souhaité. Les versions suivantes sont prévues :
• Évacuation extérieure [Fig. 1A-5-7].

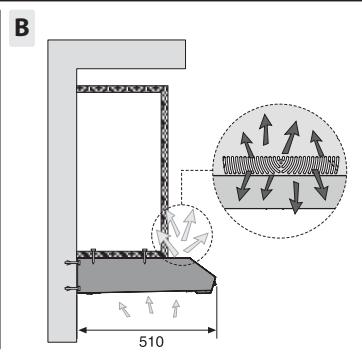

• Recyclage (Fig. 1B-6-8).

Version aspirante :

Avec ce genre d'installation, l'appareil évacue les vapeurs à l'extérieur par l'intermédiaire d'une paroi périmétrale ou une canalisation déjà existante. Il est donc nécessaire de se procurer un tube mural télescopique non inflammable, du type prévu par les normes en vigueur, et de le relier à la bride H (Fig. 1A). La bride D, fournie avec l'appareil, doit être fixée au-dessus du trou d'évacuation de l'air de la hotte, comme illustré à la Fig. 5. Si l'appareil n'est pas prévu pour la version à évacuation extérieure, il faut introduire le déviateur d'air, comme illustré à la Fig. 7.

Version recyclage :

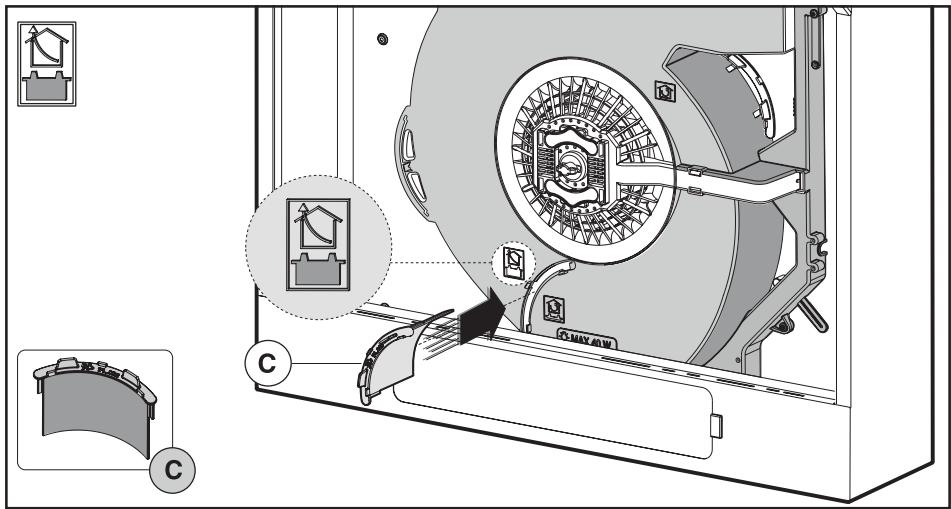

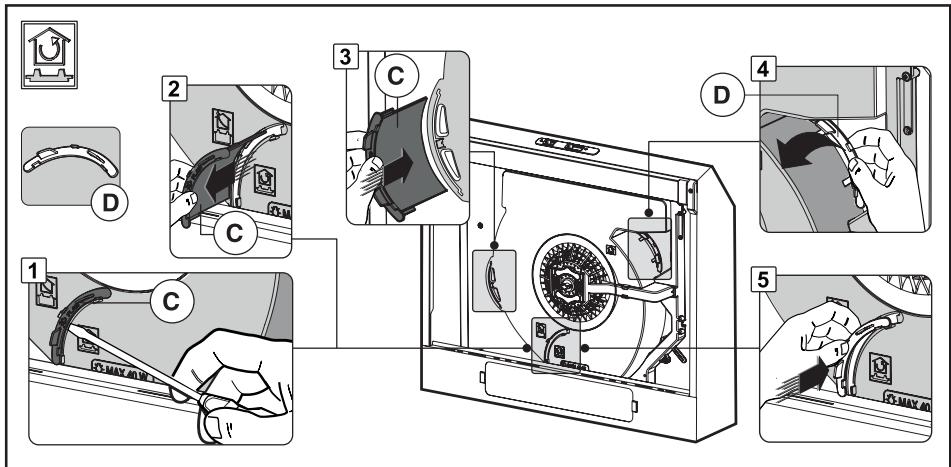

Pour passer de la version évacuation à la version recyclage, demandez à votre fournisseur des filtres à charbon actif. Montez les filtres dans le groupe d'aspiration en les plaçant au centre à l'intérieur de la hotte et en les faisant pivoter de 90 degrés jusqu'au déclic (Fig.6). Pour effectuer cette opération, retirez la grille D ou les panneaux G (Fig. 9-10). Fermez l'orifice d'évacuation d'air à l'aide du bouchon B, comme illustré à la Fig.6. Retirez le déviateur C comme illustré à la Fig.8, opérations 1-2, et placez-le dans son logement, comme illustré à l'opération 3. Ôtez le bouchon D à l'aide d'un cutter, comme illustré à l'opération 4. Fermez le trou comme illustré à l'opération 5, Fig.8.

Nettoyage et entretien

• Il est conseillé de mettre en service la hotte quelques minutes avant de commencer à cuisiner. De même, il est conseillé de l'arrêter 15 minutes après avoir terminé la cuisson pour éliminer au maximum les odeurs et évacuer l'air vicié. Le bon fonctionnement de la hotte repose sur la fréquence des opérations d'entretien et, plus particulièrement, sur l'entretien du filtre anti-graisse et du filtre à charbon actif.
• Le filtre anti-graisse a pour rôle de retenir les particules grasses en suspension dans l'air ; par conséquent, le délai dans lequel il risque de se boucher varie selon l'utilisation de l'appareil.
• Pour prévenir un risque d'incendie, il est nécessaire de laver les filtres anti-graisse tous les 2 mois,

à la main en utilisant un détergent liquide neutre non abrasif ou au lave-vaisselle à température basse et en cycle court.

• En cas d'utilisation de filtres anti-graisse acryliques, lavez-les à la main tous les 2 mois en utilisant des détergents liquides neutres non abrasifs et remplacez-les en moyenne tous les 6 lavages.
• Après plusieurs lavages, la couleur peut changer. Cela n'est pas un motif de remplacement.

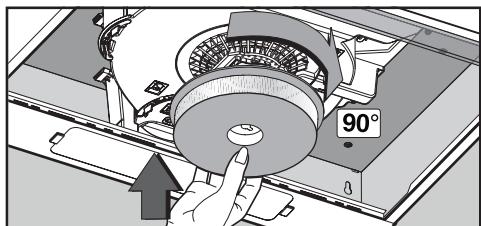

• Les filtres à charbon actif servent à purifier l'air qui sera rejeté dans la pièce et à atténuer les odeurs de cuisson.
• Les filtres à charbon actif non régénérables doivent être remplacés tous les

4 mois. La saturation du charbon actif dépend de l'utilisation plus ou moins prolongée de l'appareil, du type de cuisine et de la régularité à laquelle vous effectuez le nettoyage du filtre anti-graisse.

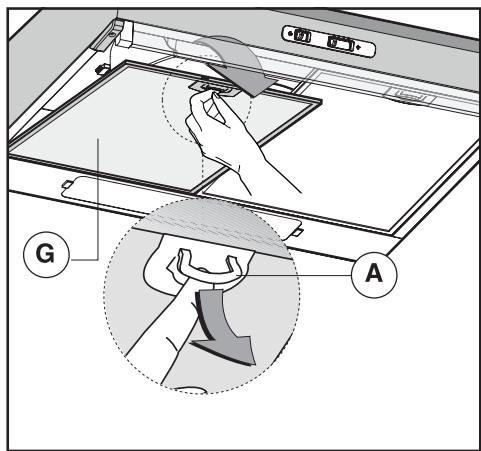

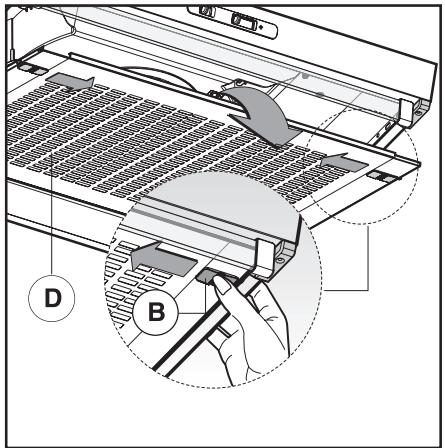

Avant de monter les filtres anti-graisse et les filtres à charbon actif régénérables, il est important que ceux-ci soient bien secs.

Nettoyez fréquemment la hotte, à l'intérieur comme à l'extérieur, en utilisant un chiffon humidifié avec de l'eau ou des détergents liquides neutres non abrasifs.

• L'éclairage est conçu pour être utilisé pendant la cuisson et non de façon prolongée pour illuminer la pièce. L'utilisation prolongée de l'éclairage réduit considérablement la durée de vie moyenne de la lampe.

ATTENTION

Le non-respect de ces consignes de nettoyage de la hotte, de remplacement et de nettoyage des filtres comporte des risques d'incendie. Il est donc commandé de suivre les instructions.

• Remplacement des panneaux en aluminium :

Pour remplacer les panneaux en aluminium, il suffit de tirer sur la poignée A, comme illustré à la Fig. 10.

• Remplacement des panneaux acryliques ou métalliques :

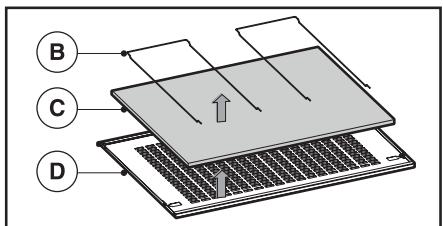

Pour remplacer les panneaux acryliques ou métalliques, il faut d'abord retirer la grille D en appuyant sur les deux touches latérales B, comme illustré à la Fig. 9. Retirez

les 2 pièces de fixation des filtres B (Fig. 11) ainsi que le panneau acrylique ou métallique C. Pour remonter le tout, refaites les mêmes opérations dans l'ordre inverse.

- Remplacement des ampoules à incandescence/halogènes (Fig. 15) :

Utilisez uniquement des ampoules du même type et de même puissance que celles installées sur l'appareil.

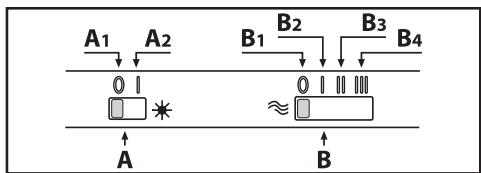

- Les symboles des commandes mécaniques (Fig. 13) sont les suivants :

A = Touche ÉCLAIRAGE, B = Touche OFF, C = Touche PREMIÈRE VITESSE, D = Touche DEUXIÈME VITESSE, E = Touche TROISIÈME VITESSE.

- Les symboles du panneau de contrôle (Fig. 14) sont les suivants :

A = Interrupteur lumière

A1 = Bouton Off

A2 = Bouton On

B = Contrôle de vitesse

B1 = Bouton Off

B2 = Bouton PREMIERE VITESSE

B3 = Bouton SECONDE VITESSE

B4 = Bouton TROISIEME VITESSE.

Nous déclinons toute responsabilité pour les éventuels dommages résultant du non-respect de ces instructions.

Mise au rebut de votre ancien appareil

COLLECTE SÉLECTIVE DES DÉCHETS ÉLECTRIQUES ET ÉLECTRONIQUES

Ce produit porte le symbole DEEE (Déchet d'Équipement Électrique et Électronique) signifiant qu'en fin de vie, il ne doit pas être jeté aux déchets ménagers, mais déposé au centre de tri local. La valorisation des déchets contribue à préserver notre environnement.

PROTECTION DE L'ENVIRONNEMENT - DIRECTIVE 2012/19/UE

Afin de préserver notre environnement et notre santé, l'élimination en fin de vie des appareils électriques et électroniques doit se faire selon des règles bien précises et nécessite l'implication de chacun, qu'il soit fournisseur ou utilisateur.

C'est pour cette raison que votre produit, comme le signale le symbole apposé sur sa plaque signalétique ou sur son emballage, ne doit en aucun cas être jeté dans une poubelle publique ou privée destinée aux ordures ménagères. L'utilisateur a le droit de déposer l'appareil dans un lieu public de collecte procédant à un tri sélectif des déchets pour être recyclé ou réutilisé pour d'autres applications, conformément à la directive.

Nos emballages peuvent faire l'objet

d'une consigne de tri.

Pour en savoir plus : www.consignesdetri.fr

Merci !

Ce produit est garanti contre toute défaillance résultant d'un vice de fabrication ou de matériel pour une période de 2 ans à compter de la date d'achat*. Cette garantie ne couvre pas les vices ou les dommages résultant d'une mauvaise installation, d'une utilisation incorrecte ou de l'usure anormale du produit.

*sur présentation du ticket de caisse.
