HC 60 D305 W TER - Campana extractora VALBERG - Manual de uso y guía de instrucciones gratis

Tipo de producto	Campana extractora (aspirante o recirculación)
Marca	VALBERG
Modelo	HC 60 D305 W TER
Ancho	60 cm
Color	Blanco
Alimentación	220-240 V ~ 50 Hz
Clase de eficiencia energética	E
Caudal de aire (mín. - máx.)	150 m³/h - 305 m³/h
Nivel sonoro máximo	70 dB(A)
Número de velocidades	3 velocidades + parada
Tipo de control	Botones mecánicos
Iluminación	2 lámparas (incandescentes 40W E14 o halógenas 28W E14)
Filtro antigrasa	Lavable (cada 2 meses)
Filtro de carbón	Reemplazo cada 4 meses (no incluido)
Distancia mínima de la placa de cocción	65 cm (encima de un aparato de gas)
Instalación	De pared o bajo mueble
Garantía	2 años
Material	Acero lacado blanco

Preguntas frecuentes - HC 60 D305 W TER VALBERG

¿Cómo instalar la campana extractora VALBERG HC 60 D305 W TER?

La instalación se puede realizar debajo de un mueble alto o en la pared. Perfore 4 agujeros según los esquemas proporcionados, fije la campana con tornillos adecuados al tipo de pared. Para una instalación encima de una cocina de gas, respete una distancia mínima de 65 cm entre la placa y la parte más baja de la campana.

¿Cómo limpiar los filtros antigrasa?

Los filtros antigrasa deben lavarse cada 2 meses. Puede lavarlos a mano con un detergente líquido neutro no abrasivo, o en el lavavajillas a baja temperatura y en ciclo corto. Séquelos bien antes de volver a colocarlos.

¿Cuándo hay que reemplazar los filtros de carbón?

Los filtros de carbón activo no regenerables deben reemplazarse cada 4 meses. La frecuencia depende del uso y del tipo de cocina. No se lavan.

¿Cómo cambiar del modo evacuación al modo recirculación?

Para usar la campana en recirculación, instale primero filtros de carbón (no incluidos) clipándolos en el grupo de aspiración. Cierre el orificio de evacuación de aire con el tapón suministrado, luego retire el deflector de aire y colóquelo nuevamente en su alojamiento. Siga los esquemas del manual.

¿Qué bombillas usar para la iluminación?

Use bombillas de tipo incandescentes E14 40W o halógenas E14 28W, de forma tubular o con casquillo estándar. No supere la potencia indicada.

La campana no se enciende, ¿qué hacer?

Verifique primero que la campana está correctamente enchufada y que el tomacorriente tiene tensión. Asegúrese de que las lámparas estén bien enroscadas. Verifique también el fusible del enchufe (3 A). Si el problema persiste, contacte a un profesional.

¿Cómo ajustar las velocidades de la campana?

Use los botones mecánicos: la tecla ILUMINACIÓN para la luz, OFF para apagar, y las teclas 1ª, 2ª, 3ª velocidad para elegir la potencia de extracción adecuada a la intensidad de cocción.

¿Por qué la campana hace ruido?

Un ruido anormal puede deberse a filtros sucios, una instalación inestable o un conducto de evacuación obstruido. Limpie los filtros antigrasa y verifique que todos los elementos estén bien fijados. El ruido normal en velocidad máxima es de aproximadamente 70 dB.

¿Puedo usar la campana sin filtro de carbón?

Sí, si usa la campana en modo evacuación (aire expulsado al exterior), no necesita filtro de carbón. En cambio, en modo recirculación (aire devuelto a la habitación), el filtro de carbón es indispensable para purificar el aire.

¿Cómo desmontar la rejilla para acceder a los filtros?

Para retirar la rejilla metálica, presione los dos botones laterales (B) y tire hacia abajo. Entonces puede acceder a los filtros antigrasa y a los filtros de carbón. Para los paneles de aluminio, tire simplemente del asa (A).

MANUAL DE USUARIO HC 60 D305 W TER VALBERG

Gracias por haber elegido este producto VALBERG.

Seleccionados, probados y recomendados por ELECTRO DEPOT, los productos de la marca VALBERG son sinónimo de un fácil manejo, unas prestaciones fiables y una calidad incuestionable. Quedará muy satisfecho cada vez que use este aparato.

Bienvenido(a) a ELECTRO DEPOT.

Consulte nuestra página web: www.electrodepot.fr

ELECTRO DEPOT

Antes de utilizar el aparato

52 Instrucciones de seguridad

Utilización del aparato

55 Especificaciones Técnicas

56 Instalación del aparato

Información práctica

61 Limpieza y mantenimiento 64 Cómo desechar su antiguo aparato

Lea atentamente el contenido de esta guía del usuario, ya que le proporcionará instrucciones importantes para un montaje, un uso y un mantenimiento con total seguridad. Conserve el manual para poder consultarlo más adelante. Este aparato ha sido diseñado para que se utilice en modo aspiración (evacuación del aire hacia el exterior - Img. 1A), en modo filtro (retorno del aire hacia el interior - Img. 1B) o con un motor externo (Img. 1C).

Instrucciones de seguridad

Advertencia: Cuando use simultáneamente la campana extractora con un quemador o una chimenea cuya fuente de suministro de energía sea distinta a la electricidad bajo de la misma habitación, puede crear un problema de «inversión de flujo». En ese caso, la campana aspirará el aire necesario para su combustión. La presión de la habitación no debe superar los 4 Pa (4x10^-5 bares). Para un funcionamiento totalmente seguro, no olvide prever una ventilación suficiente en la habitación. Para la evacuación hacia el exterior, consulte las disposiciones vigentes de su país.

Antes de enchufar la campana a la red de suministro eléctrico:

• Lea los datos de la placa de características (en el interior de la campana) para comprobar que el voltaje y la potencia correspondan a los de la red. Compruebe asimismo si la toma es la adecuada.
• En caso de duda, póngase en contacto con un electricista cualificado.
• Si el cable de alimentación está estropeado, habrá que cambiarlo por otro cable o por un conjunto previsto para ello, que usted pueda pedir al fabricante o a un servicio de asistencia técnica.
• Conecte el dispositivo a la red mediante una toma que disponga de un fusible de 3 A, o a los dos cables del bifásico protegidos por un fusible de 3 A.

ATENCIÓN

En determinadas circunstancias, los electrodomésticos pueden ser peligrosos.

• No intente probar el estado de los filtros cuando la campana está funcionando.
• No toque nunca las bombillas y las zonas cercanas durante y justo después de usar durante largo tiempo el sistema de iluminación.
• Está absolutamente prohibido flambear cualquier cosa debajo de la campana extractora.
• Evite las llamas abiertas, son peligrosas para los filtros y pueden provocar un incendio.
• Vigile constantemente los fritos para evitar que el aceite se caliente en exceso y salga ardiendo.
• Antes de realizar cualquier operación de limpieza o mantenimiento, corte el suministro eléctrico de la campana.
• Los niños o las personas que necesiten vigilancia no pueden usar este aparato.
• Asegúrese de que los niños no jueguen con el aparato.
• Cuando la campana se use al mismo tiempo que otros aparatos de gas u otros combustibles, la habitación debe estar correctamente ventilada.
• Si no sigue las instrucciones para la limpieza del electrodoméstico, podrá provocar un incendio.
• Los niños menores de 8 años y las personas con capacidades físicas, sensoriales o mentales reducidas o sin experiencia o falta de conocimientos pueden usar este aparato, si

se les vigila correctamente o si han recibido las instrucciones relativas al uso del aparato con toda seguridad y han comprendido los riesgos a los que puedan enfrentarse. Los niños no deben jugar con este aparato. Los niños sin vigilancia no deben encargarse de la limpieza y mantenimiento que debe realizar el usuario.

• Debe ventilar correctamente la habitación cuando la campana se esté usando al mismo tiempo que aparatos de gas u otros combustibles.
• El aire no debe descargarse en un conducto usado para la evacuación de vapor de aparatos de gas u otros combustibles.
• La distancia mínima entre la superficie de soporte de los elementos de cocción sobre el hornillo y la parte más baja de la campana, cuando la campana está situada por encima de un aparato de gas, debe ser superior a

65 cm. Si las instrucciones de instalación para un hornillo de gas especifican una distancia más grande, deben tenerlo en cuenta. La distancia de 65 cm puede ser reducida para los hornillos y las cocinas de gas y las piezas que funcionan con un voltaje muy bajo, siempre y cuando estas piezas no tengan acceso a las partes activas, puesto que podrían deformarse.

• Se deben seguir los reglamentos referentes a la descarga de aire.

Cuidado: Las partes accesibles pueden estar calientes cuando la campana se utiliza con otros aparatos de cocina.

Características técnicas

		949845 949847 949848
a	nombre del proveedor omarca;	VALBERG
b	referencia del modelo establishida por el proveedor	HC 60 D 305 W TER
c	redondeada al primer decimal	108,7
d	clase de eficiencia energia del modelo	E
e	Eficiency fluidodinámica (FDE campana) redondeada al primer decimal.	10,1
f	clase de eficiencia fluidodinámica del modelo	E
g	Eficacia luminosa (LE campana)	1,7
h	clase de eficacia luminosa del modelo	G
i	eficacia de filtración de las grasas
j	clase de eficacia de filtración de las grasas del modelo	D
k	fujo de aire (en m3/h redondeado al número entero más(PRXTIMO) a la velocidadminima y Tmaxa en funciona normal, modo intensivo o impulsadoexclusido	150 m³/h ; MÁX : 305 m
l	si es el caso, el flujo de aire (en m3/h redondeado al número entero máspróimo) en modo intensivo o impulsado;	-
m	emisiones acústicas del aire ponderadas al valor A (en dB redondeados alentero que más se aproximate), a la velocidad minima y Tmaxa disponible enfuncimiento normal(PRXTIMO)	70
n	en modo intensivo o «impulso»	-
o	si es el caso, el Consumo de energia en modo «apagado», (Po), en varios,redondeado al segundo decimal	0
p	si es el caso, el Consumo de energia en modo «espera», (Ps), en varios,redondeado al(secondo decimal	-

Instalación del aparato

Imagen 1

CM	D
50	458
55	508
60	558
70	658
80	758
90	858

CM	E
50	408
55	458
60	508
70	608
80	708
90	808

Imagen 2

Imagen 3

Imagen 4, Imagen 5

Imagen 6

Imagen 7

Imagen 8, Imagen 9

Imagen 10

Imagen 11

Imagen 12

Imagen 13

Imagen 14

BOMBILLA TUBULAR INCANDESCENTE 25 mm - L85 - E14 - 40 W

BOMBILLA HALÓGENA 35 mm E14-28 W

• El montaje y la conexión eléctrica debe efectuarla solo personal calificado.
• Utilice guantes de protección antes de proceder a las operaciones de montaje.

Conexiones eléctricas:

• El aparato es de clase II y no necesita ningún cable conectado a una toma de tierra. Después de instalar el aparato, el enchufe debe quedar fácilmente accesible. Si el aparato viene con un cable sin clavija, debe colocarse entre la corriente eléctrica y el aparato un interruptor omnipolar con una distancia de apertura de los contactos de al menos 3 mm, que cumpla con la normativa aplicable con respecto a esta cuestión.

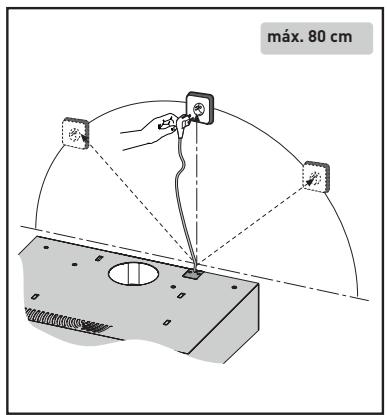

• La conexión a la red eléctrica debe realizarse como se detalla a continuación: MARRÓN ≡ L (línea) AZUL = N (neutro).
• La distancia mínima entre los recipientes de cocción colocados en el dispositivo de cocción y la parte más baja de la campana debe ser de 65 cm como mínimo. Si es necesario utilizar un tubo de conexión compuesto por dos partes o más, la parte superior debe quedar fuera de la parte inferior. No conecte el tubo de evacuación de la campana a un conducto en el que circule aire caliente o aire empleado para evacuar

humo de aparatos que usen una energía distinta a la eléctrica.

• Si se trata de una campana extractora, es preciso prever una abertura para la evacuación del aire.
• Le recomendamos usar un tubo de evacuación de aire con el mismo diámetro que el orificio de salida del aire. Si es más pequeño, podrían disminuir las prestaciones del producto y aumentar el nivel de ruido.

ATENCIÓN

Si las bombillas no se encienden, asegúrese de que estén bien colocadas.

Instalación:

Antes de proceder con las operaciones de montaje (dependiendo del modelo que haya comprado), le recomendamos que quite la rejilla como se muestra en la Img.9 o como se muestra en los paneles de aluminio en la Img.10, para manipular el aparato con mayor facilidad.

• Este aparato puede montarse de dos formas distintas:

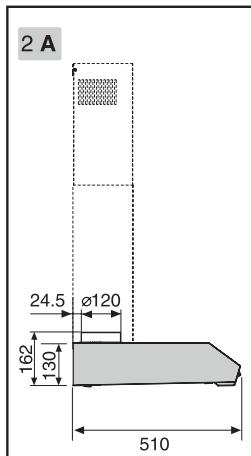

1. Montaje de la campana bajo un mueble alto (Img. 2):

• Haga 4 agujeros en el mueble alto según las indicaciones de las figuras 2A-2C.
• Coloque la campana bajo el mueble alto y fíjela con 4 tornillos (no incluidos) adaptados al tipo de mueble.

2. Montaje de la campana en la pared (Img. 2):

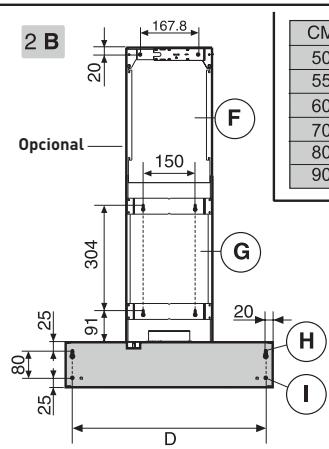

• Haga 4 agujeros siguiendo las indicaciones de las imágenes 2A-2B.

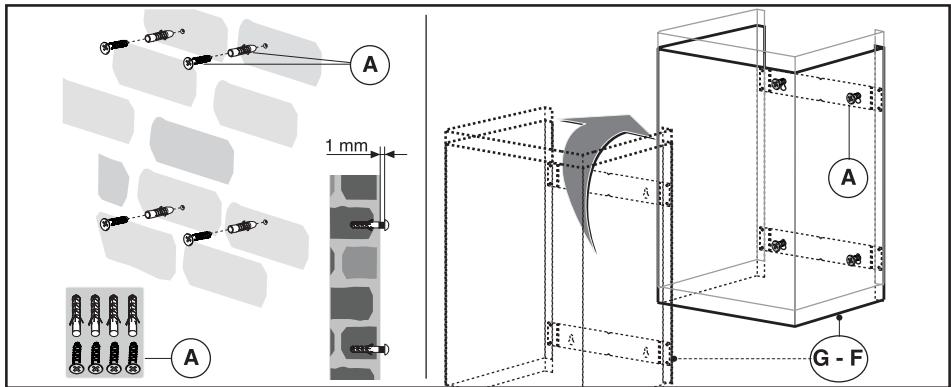

• Cuelgue la campana en la pared, usando los 2 agujeros H, póngala a nivel horizontalmente y fíjela definitivamente a la pared usando los dos agujeros de seguridad I (Img.2B).

En caso de un montaje distinto, utilice tornillos y tornillos de expansión adaptados al tipo de pared (por ejemplo, hormigón armado, placa de yeso, etc.). Si los tornillos y los tornillos de expansión vienen incluidos con el aparato, asegúrese de que sean los adecuados para el tipo de pared en la que se montará la campana.

Instalación de chimeneas decorativas (opcional):

• Oportunamente, este modelo de campana puede venir con chimeneas decorativas que usted pueda pedir a su distribuidor.
• Prepare el suministro eléctrico en el interior del espacio previsto para la chimenea decorativa.
• En el caso de instalación del aparato en versión evacuación o con el motor exterior, se debe prever un orificio de evacuación del aire (Img.1A - 1C).

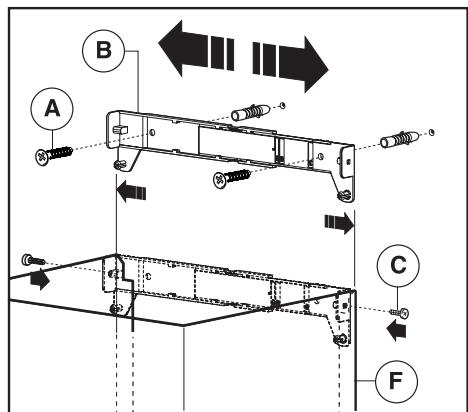

• Ajuste el ancho del estribo de soporte de la chimenea superior (Img.3). Después, colóquela en la pared, de forma axial con respecto a su campana, con los tornillos A (Img. 3) y respetando la distancia a partir del techo indicada (Img. 2 B). Conecte el tubo flexible (no incluido) a la brida D (Img.1A).
• Encaje el racor superior F en el racor inferior G y cuelgue la chimenea decorativa en la pared, como se muestra en la Img.4.
• Conecte el tubo flexible en el orificio de evacuación del aire preparado previamente (sólo en versión evacuación o con motor exterior).
• Desencaje el racor superior F hasta el estribo y fíjelo con los tornillos C (Img. 3).
• Para las operaciones de montaje, utilice tornillos y tacos de expansión adecuados al tipo de pared (hormigón armado o placas de yeso, etc.).
• Si los tornillos y los tacos vienen incluidos con el aparato, asegúrese de que se adapten bien al tipo de pared en el que se colgará la campana.

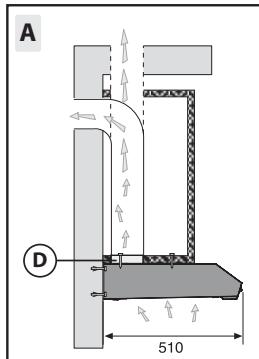

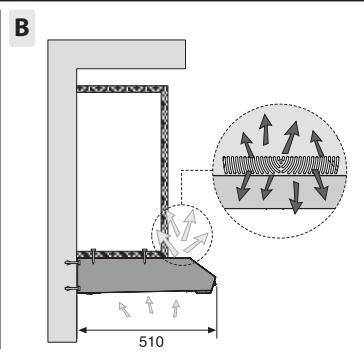

Evacuación exterior (Img. 1A-5-7). - Reciclaje (Img. 1B-6-8).

Versión aspiradora:

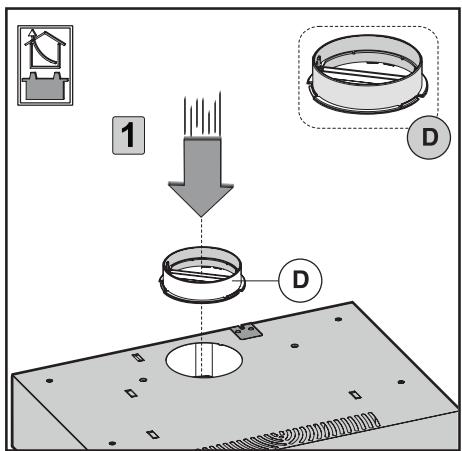

Con este tipo de instalación, el aparato evacúa el vapor al exterior por medio de una pared perimetral o unas tuberías ya existentes. Por lo tanto, es necesario obtener un tubo de pared telescópico no inflamable, del tipo previsto por las normas vigentes, y conectarlo a la brida H (Img.1A). La brida D, suministrada con el aparato, debe colocarse encima del orificio de evacuación del aire de la campana, como se muestra en la Img.5. Si el aparato no está previsto para la versión de evacuación exterior, hay que introducir el desviador de aire, como se muestra en la Img.7.

Versión reciclaje:

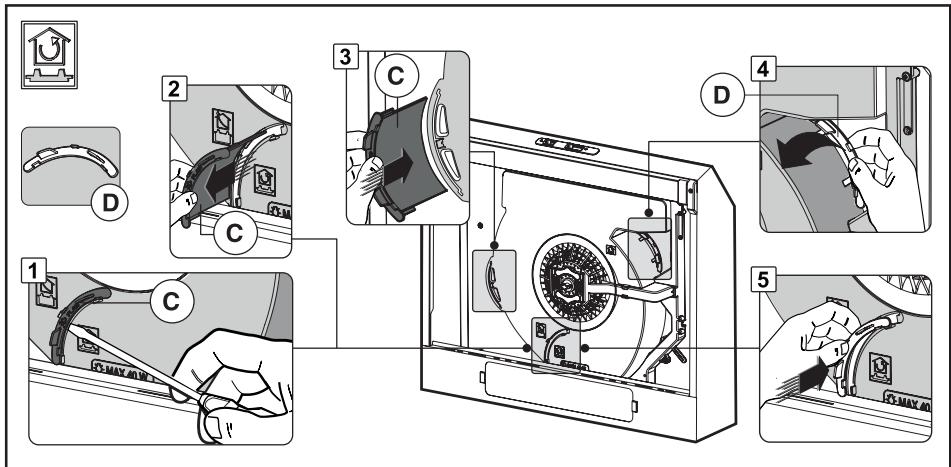

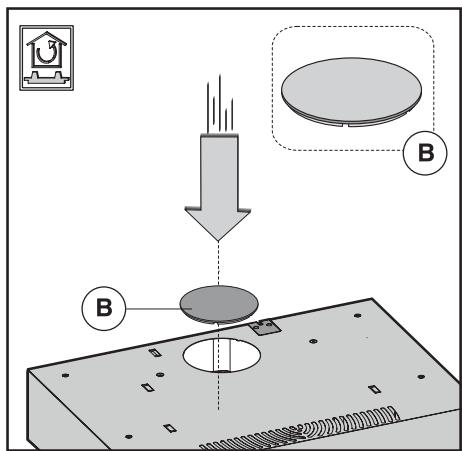

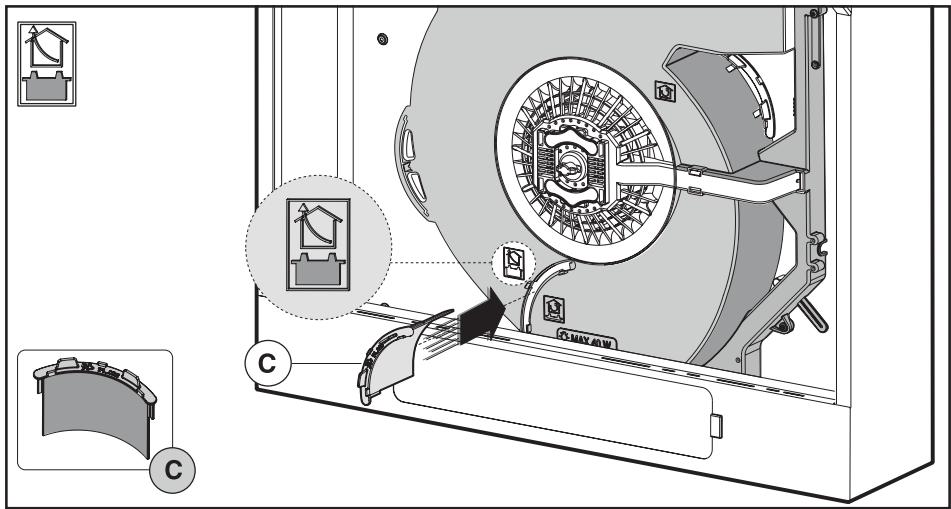

Para pasar de la versión evacuación a la versión reciclaje, pida a su proveedor filtros de carbón activado. Monte los filtros en la unidad de aspiración colocándolos en el centro en el interior de la campana y gírelos 90 grados hasta que se encajen (Img. 6). Para realizar esta operación, retire la rejilla D o los paneles G (Img. 9-10). Cierre el orificio de evacuación del aire con el tapón B, como se muestra en la Img.6. Retire el desviador C como se muestra en la Img.8, pasos 1 - 2, y colóquelo en su cavidad, como se muestra en el paso 3. Quite el tapón D con un cúter, como se muestra en el paso 4. Cierre el orificio como se ilustra en el paso 5, Img.8.

Limpieza y mantenimiento

• Se recomienda encender la campana algunos minutos antes de empezar a cocinar. Del mismo modo, se recomienda apagarla 15 minutos después de haber terminado la cocción para eliminar al máximo los olores y evacuar el aire viciado. El buen funcionamiento de la campana se basa en la frecuencia de las operaciones de mantenimiento y, especialmente, en el mantenimiento del filtro antigrasa y del filtro de carbón activado.
• El filtro antigrasa sirve para retener las partículas grasas en suspensión en el aire; por lo tanto, según el uso del aparato, este filtro se obstruirá antes o después.
• Para evitar un posible riesgo de incendio, es necesario lavar los filtros antigrasa cada dos meses, a mano

con un detergente neutro no abrasivo o en el lavavajillas a temperatura baja y en un ciclo corto.

• En caso de uso de filtros antigrasa de acrílico, lávelos a mano cada 2 meses usando detergentes líquidos neutros no abrasivos y sustitúyalos cada 6 lavados más o menos de media.
• Después de varios lavados, el color puede cambiar. Eso no es un motivo para tener que cambiarlo.

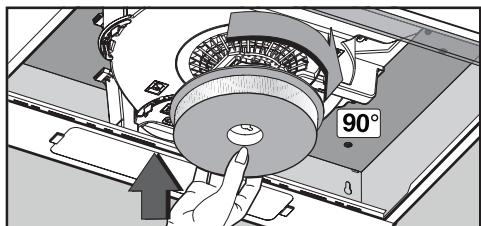

• Los filtros de carbón activado sirven para purificar el aire que será devuelto a la habitación y para atenuar los olores de los alimentos cocinados.
• Los filtros de carbón activado que no se puedan reutilizar deben cambiarse cada 4 meses como máximo.

La saturación del carbón activado depende del uso más o menos prolongado del aparato, del tipo de comida y de la regularidad con que se realice la limpieza del filtro antigrasa.

Antes de colocar los filtros antigrasa y los filtros de carbón activado regenerables, es importante que estén bien secos.

Limpie con frecuencia la campana, tanto en el interior como en el exterior, utilizando un paño humedecido con agua o detergentes líquidos neutros no abrasivos.

• El sistema de iluminación se ha diseñado para su uso mientras se cocine y no para un uso prolongado para iluminar una habitación. Un uso prolongado de la iluminación reduce considerablemente la media de duración de la bombilla.

ATENCIÓN

El incumplimiento de las presentes instrucciones de limpieza de la campana, de la sustitución y de la limpieza de los filtros puede suponer riesgos de incendio. Se recomienda, por lo tanto, seguir estas instrucciones.

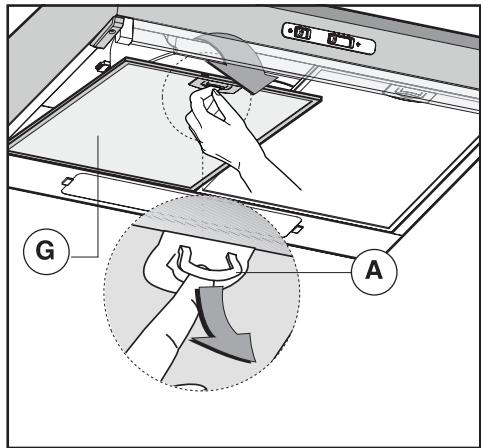

• Sustitución de los paneles de aluminio:

Para sustituir los paneles de aluminio, simplemente tire del tirador A, como se muestra en la Img.10.

• Sustitución de los paneles acrílicos o metálicos:

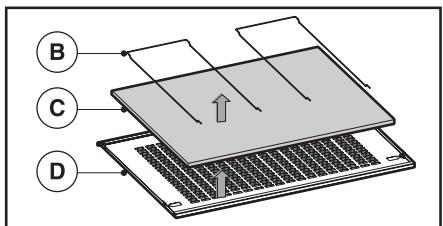

Para sustituir los paneles acrílicos o metálicos, primero deben quitar la rejilla D pulsando los dos botones laterales B, como se muestra en la Img.9. Retire las 2 piezas de fijación de los

filtros B (Img.11) como el panel acrílico o metálico C. Para volver a montarlo todo, repita los mismos pasos en el orden inverso.

- Sustitución de las bombillas incandescentes/halógenas (Img.15):

Utilice únicamente bombillas del mismo tipo y de la misma potencia que las instaladas en el aparato.

- Los símbolos de los botones mecánicos (Img. 13) son los siguientes:

A = Botón LUX B = Botón OFF C = Botón PRIMERA VELOCIDAD D = Botón SEGUNDA VELOCIDAD E = Botón TERCERA VELOCIDAD

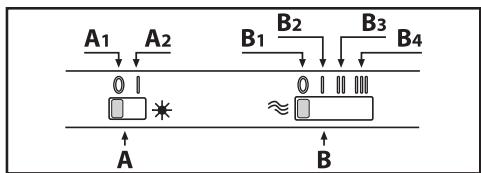

- Los símbolos del panel de control (Img. 14) son los siguientes:

A = Interruptor de la luz

A1 = Botón Off

A2 = Botón On

B = Control de velocidad

B1 = Botón Off

B2 = Botón PRIMERA VELOCIDAD

B3 = Botón SEGUNDA VELOCIDAD

B4 = Botón TERCERA VELOCIDAD.

Declinamos cualquier responsabilidad ante los posibles daños ocasionados por el incumplimiento de estas instrucciones.

Cómo desechar su antiguo aparato

RECOGIDA SELECTIVA DE RESIDUOS DE APARATOS ELÉCTRICOS Y ELECTRÓNICOS

Este producto lleva el símbolo RAEE (Residuos de Aparatos Eléctricos y Electrónicos) que significa que al final de su vida útil, no debe tirarse junto a la basura doméstica, sino que debe llevarse a la unidad de clasificación de residuos de la localidad. La valoración de los residuos contribuye a conservar nuestro medio ambiente.

PROTECCIÓN DEL MEDIO AMBIENTE - DIRECTIVA 2012/19/UE

Para preservar nuestro medio ambiente y nuestra salud, la eliminación de los aparatos eléctricos y electrónicos al final de su vida útil debe hacerse según normas muy precisas y requiere la implicación de todos, tanto del proveedor como del usuario.

Es por esta razón por la que su producto, tal y como señala el símbolo que se encuentra en su placa de características o en su embalaje, no debe bajo ningún concepto tirarse a la basura pública o privada destinada a los residuos domésticos. El usuario tiene derecho a entregar el aparato en un lugar público de recogida selectiva de residuos para que sea reciclado o reutilizado para otras aplicaciones de conformidad con la directiva.

CONDICIONES DE GARANTÍA

FR

Este producto tiene una garantía por un período de 2 años a partir de la fecha de compra, ante cualquier fallo resultante de un defecto de fabricación o de material. Esta garantía no cubre los defectos o los daños provocados por una mala instalación, un uso inadecuado o por un desgaste anormal del producto.

*mediante la presentación del comprobante de compra.

ELECTRO DEPOT

1 route de Vendeville

59155 FACHES-THUMESNIL-France
